Подключение птф. Схема подключения противотуманных фар через реле

И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!

Самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

ПТФ-ка на матиз!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

РАБОТА

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме) там все одинакого

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт(предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работают прислушайтесь к реле! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! (вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Противотуманные фары нужны в трудных погодных условиях: туман, ливень либо снег, когда ближний и далекий свет создают полупрозрачную пелену, что приводит к уменьшению видимости. По ГОСТу, обе фары обязаны быть идентичного цвета – желтого либо белого. Их расположение допускается не выше основных фар автомобиля и симметрично продольной оси.

Инструкция

1. Выходит, установка противотуманных фар на ВАЗ производится дальнейшим образом:Установите реле под капотом (для того, дабы ослабить падение напряжения и разгрузить контакты включателя). Для реле есть теснее отверстие, скажем, рядом с реле стартёра.

2. Через подвесной предохранитель с плюсовой клеммы аккумулятора подайте плюс на реле.

3. Вставьте лампы в свои места, фонарь повесьте к креплению (заднюю его часть), проденьте провода от реле, подключите лампу к разъемам, все соберите и готово! Не позабудьте проверить тщательность изолирования соединений: чай множество пожаров бывает из-за неисправностей в электропроводке.

4. Позже установки фар, нужно отрегулировать их. Делается это дюже легко: фару наклоните настоль, дабы максимальная яркость пятнышка света была на поверхности земли приблизительно в 20-25 метрах от автомобиля. Не забывайте, что фары регулируют по отдельности, поочередно прикрывая всякую, скажем, куском картона.

5. Схем подключения противотуманных фар уйма, мы привели схему, которая работает по тезису ближнего света: +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Кнопку включения противотуманок отличнее устанавливать рядом с выключателем наружного освещения либо под приборной панелью.

Дрянно видно ночью на дороге? Значит, нужно подключить добавочный источник света – противотуманные фары. Оказывается, это вовсе не трудно.

Вам понадобится

– фары противотуманные
– провода
– реле с колодкой
– колодка с предохранителем 15-20А
– кнопка либо тумблер включения и выключения фар (если не предусмотрена штатная)
– дрель либо шуруповерт
– бокорезы
– отвертка
– изолента черная
– гофра и хомуты

Инструкция

1. Вставьте фары в особые ниши в бампере и закрепите. Либо прикрутите на выбранное вами место.От всей фары идут 2 провода (+ и -). От всякой фары один провод присоедините на массу (прикрутите под всякий болт на кузове автомобиля), а иной к реле. Заблаговременно реле вставьте в колодку. Питание к реле берется от аккумулятора через предохранительную колодку. Реле служит для разгрузки кнопки включить/выключить от напряжения. Если реле не подключать, то кнопка не выдержит нагрузки и сгорит. Реле дозволено установить рядом с аккумулятором либо протянуть в салон под торпеду. От реле протянуть провода в салон и подключить их к кнопке включения/выключения противотуманных фар. Протянуть провода в салон дозволено через проход, по которому идут штатные провода автомобиля.

2. Провода противотуманных фар уложите в гофру и хомутами притяните к штатной проводке.

Видео по теме

Обратите внимание!
Правилами дорожного движения на основании ГОСТ 8769-75 разрешено устанавливать противотуманные фары экстраординарно в числе 2-х штук не дальше 400мм от плоскости бокового габарита (по внешней кромке рассеивателя) и не ниже 250мм от яруса поверхности дорожного покрытия (по нижней кромке рассеивателя).

Полезный совет
В большинстве случаев в фарах используется однонитевая лампа категории Н1. Помимо нее используют также лампы категорий Н2, Н3, Н7 (улучшенная лампа Н1), h21, HB4.

Бывают моменты, когда типовые головные фары вашего автомобиля не в состоянии высококачественно осветить дорожное полотно впереди движущегося автомобиля, причинными могут служить густой туман, снег, проливной ливень, все это может привести к аварийной обстановки. Что бы обезопасить себя, пассажиров и других автомобилистов от допустимого соударения, стоит задуматься об установки дополнительных источников света – галогеновых либо противотуманных фарах.

Вам понадобится

Сами фары, провода, пара предохранителей, реле включения, кнопка включения, колодки под предохранители и реле, комплект ключей и отверток, изолента, термоусадочная трубка, колодки-зажимы для подключения проводов в обрыв цепи.

Инструкция

1. Первое с чем стоит определиться, это, непринужденно, с выбором самих дополнительных фар. Если есть штатные крепления для фар в бампере вашего авто, не задумываясь, приобретайте их, если креплений нет, то у вас довольно широкий выбор из разнообразия продукции представленной в автомагазинах и на рынках. Основное помните, что в комплекте с фарами должен находиться сертификат соответствия ГОСТу. Так же, будет отличнее, если в комплекте с фарами идет проводка, реле и предохранители, в отвратном случае придется приобретать отдельно.

2. Все комплектующие куплены, дозволено приступать к установке. Установите фары на штатные места в бампере, если их нет, то по размеру Технического регламента «О безопасности колесных транспортных средств». Дальнейшим этапом следует провести проводку от фар. Один из проводов всякой

фары соединяем с массой авто – прикручиваем на кузов в любом комфортном месте. Два других, уложить в пластиковую гофру, ее протянуть по штатной проводки до перегородки мотор-салон, закрепив пластиковыми хомутами. Заведите провода в салон как дозволено ближе к месту расположения щитка предохранителей и реле.

3. Работа под капотом завершена сейчас дозволено приступать к работе в салоне. Откройте щиток предохранителей и реле, на нем могут быть свободные гнезда под предохранители и реле. Провода от фар подключаем через два отдельных предохранителя, выходы с предохранителей соединяем в один и подключаем к выходу № 86 реле. Выход № 87 подключаем к массе машины, а № 85 к «+» – это может быть обособленный провод от аккумуляторной батареи либо «+» с замка зажигания либо контакта № 85 реле ближнего света.

4. Осталось установить кнопку включения фар. Если на передней панели имеются свободные места под кнопки, то извлекаем заглушку и освобождаем накладку передней панели, что бы дозволено было вольно орудовать с проводами. Типовые кнопки имеют световой индикатор включения, итоги, отвечающие за включение индикации, соединяем параллельно с проводкой других кнопок, также параллельно подключаем плюсовой руководящий контакт, 2-й выход руководящего контакта с кнопки, соединяем с выходом № 30 реле включения фар.

Все готово, включаем зажигание, при нажатии на кнопку включения буден слышен короткий щелчок – это включилось реле, при этом загорятся фары . Установите все на место, проводку закрепите по месту.

Видео по теме

Обратите внимание!
Все работы проводите при отключенном зажигании, что бы нечаянно не допустить короткое замыкание, если не уверены, отсоедините аккумулятор вовсе.Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей отличнее обернуть в термоусадочную трубку.Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка либо предохранители и их придется менять.

Полезный совет
Нужно положительно подобрать предохранители, для стандартных ламп мощностью 55 Вт, реле довольно на 25-30 А, предохранители по 10 А.При подключении фар через дворец зажигания либо от контакта реле ближнего света, при выключении зажигания фары будут гаснуть механически, так вы не позабудете их отключить и не разрядите аккумулятор. Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.

Для поездки на автомобиле в туманную погоду, помимо обыкновенного ближнего света фар, используют еще и противотуманные фары. Установить на свой автомобиль их дозволено самосильно.

Вам понадобится

– две противотуманные фары
– добавочный блок предохранителей
– реле
– блок переключателей
– провода красного (плюс) и синего (минус) цветов

Инструкция

1. Сначала установите все детали на свои места (на автомобиле). Позже чего протягивайте провода. Не рекомендуется устанавливать больше 2-х противотуманных фар спереди и больше одной сзади автомобиля.Перед подключением оборудования отключите питание от аккумулятора.

2. Расположите реле под капотом автомобиля в комфортном для их монтажа месте.

3. Питание к реле протяните красным проводом, непринужденно с плюсовой клеммы генератора.

4. Объедините синим проводом контакты массы реле с кузовом, неподалеку, в месте его крепления, с поддержкой клемм, типа “ушко”.

5. Выходное питание из реле подключите красным проводом к блоку предохранителей, под капотом.

6. От предохранителя протяните алый провод к противотуманной фаре, заранее закрепленной на бампере автомобиля. Синий провод от фары закрепите на кузов автомобиля.

7. Вольный провод от реле протягиваем к блоку включения, заблаговременно установленного в салоне автомобиля. В такой же последовательности произведите подключение 2-й противотуманной фары.

Видео по теме

Противотуманные фары предуготовлены для совершенствования видимости при дрянный погоде: в ливень, метель, туман. Максимальную пользу он них дозволено получить, если позже установки исполнить положительную регулировку.

Инструкция

1. Облегчить процесс регулировки поможет верная установка фар. Помните, что закреплять противотуманки нужно на высоте, которая составляет порядка 25 см от поверхности земли. Также следите за тем, дабы они выступали за габариты транспортного средства огромнее, чем фары ближнего света. Оптимальным расстоянием до корпуса автомобиля будет значение приблизительно в 40 см.

2. Позже установки неукоснительно выставите горизонтальные и вертикальные углы противотуманных фар. Всякое отклонение будет гораздо снижать производительность приборов. Для выполнения регулировки обнаружьте экран либо вертикальную стену, к которой впритирку встаньте на автомобиле. При помощи карандаша подметьте на ней центры фар и проведите линию, которая на 10 см ниже этих точек. После этого отгоните машину на 5 метров от стены и включите противотуманки .

3. Наблюдательно посмотрите на стену. При верной регулировке верхняя граница световых пятнышек будет совпадать с горизонтальной линией, которую вы провели. Также измерьте расстояние между центрами пятнышек света, оптимальное расстояние для них составляет порядка 120 см.

4. Если вертикальных стен нет неподалеку, то попросите помощника закрыть одну фару куском картона, а иную наклонить вниз. Сами в это время отойдите на расстояние порядка 20 метров от автомобиля. Расположение фар, когда они обеспечивают максимальную освещенность участка под вашими ногами, и будет оптимальным. Аналогичным образом проведите регулировку 2-й фары.

5. Непременно проверьте работоспособность установленных противотуманных фар. Для этого выберите дождливый либо сумеречный день, и, выехав на дорогу, опробуйте их в действии. При наличии каких-нибудь недостатков либо недостатков, обратитесь в специализированные центры, где вам проведут компьютерную регулировку фар.

Противотуманные фары являются пригодным признаком всякого автомобиля при движении в дрянных погодных условиях. На ВАЗ-2110 данные фары заводом-производителем предусмотрены только в комплектации «Люкс», следственно их установка всецело ложится на плечи обладателя авто.

Инструкция

1. Решите, где будете устанавливать противотуманные фары. Лучшим вариантом будет низ бампера, где имеются отверстия, в которые они совершенно встанут. Позже этого выберите непринужденно сами противотуманки, которые для данной модели автомобиля бывают 2-х типов: с рифлеными и прозрачными стеклами. Последние светят пятнышками, следственно их выбирать неугодно. Рифленые же чудесно рассеивают свет по каждой поверхности дорожного полотна.

2. Также приобретете рамки для противотуманных фар, реле, комплект проводов и кнопку включения. Позже этого заведите провода из-под приборной панели в подкапотное пространство. Для этого вам придется разобрать часть панели и обнаружить место для установки кнопки. Подключите провода к разъемам на фарах и скрупулезно заизолируйте их при помощи изоленты.

3. Установите фары в рамки и скрупулезно закрепите на нижней части бампера. Подключите провод, тот, что идет от габаритных огней к реле на 85 разъем, к клемме 86 подведите «минус» от аккумуляторной батареи, к 87 – «плюс», а от 30 итога запитайте монтажный блок. Из блока выведите провода к противотуманным фарам. При таком подключении данный тип фар будет трудиться при включении габаритных огней.

4. Если хотите сделать, дабы фары включались при помощи кнопки, то установите ее в обрыв питающего провода. Позже окончания работ неукоснительно отрегулируйте фары. Если есть вероятность, то испытайте их в условиях дрянной видимости, скажем, в ливень либо снег.

Lada Kalina – это одна из самых приобретаемых моделей русского автопрома. В своей базовой комплектации она не имеет установленных противотуманных фонарей, следственно многие автолюбители задумываются об их независимой установке.

Вам понадобится

баллончик с краской, фары, кнопку включения, разъемы под лампы, реле, наждачная бумага

Инструкция

1. Решите, какие противотуманные фары вы будете в будущем устанавливать на свой автомобиль. В текущее время на рынке возникло крупное число данных приборов разных изготовителей. Приобретите непринужденно сами фары, кнопку включения, разъемы под лампы, реле и комплект проводки для подключения данных фар. При желании приобретете баллончик с краской, дабы покрасить корпус фар в цвет кузова автомобиля.

2. Установите реле в штатном месте в блоке предохранителей и реле. От 87 контакта реле проложите провод к противотуманным фарам со встроенным предохранителем. К 86 разъему приходит «масса». К 31 зажиму подсоедините провод от аккумуляторной батареи, а к 85 – руководящий, у которого имеется кнопка включения от серого провода, отвечающего за включение ближнего света фар. Если вы подключитесь к черно-белому проводу, то включение противотуманных фар будет протекать коллективно с габаритными огнями.

3. Позже этого займитесь покраской рамок. Для этого при помощи наждачной бумаги сделайте поверхность матовой. Скрупулезно обезжирьте ее и нанесите два слоя грунтовки. Позже высыхания грунта исполните покраску, которая также подразумевает собой несколько слоев с дальнейшей сушкой. Для закрепления итога покройте поверхность лаком.

4. Поверните колеса максимально в надобную вам сторону либо совсем снимите их. Позже этого отсоедините подкрылок и извлеките из бампера заглушку. Противотуманную фару установите изнутри и закрепите при помощи саморезов, дальше подключите электрический разъем к лампе. Установите свежеокрашенную рамку, после этого подкрылок и колеса. Неукоснительно проверьте работоспособность установленных осветительных приборов и отрегулируйте их. Это дозволено сделать самосильно, либо в сервисных центрах.

Видео по теме

Одной из основных загвоздок автомобилистов является задача промерзания стекол и зеркал в зимнее время. В итоге их нереально применять по прямому назначению, что может вызвать аварийные случаи. Решить данную обстановку дозволено посредством подключения на ВАЗ подогрева зеркал .

Инструкция

1. Демонтируйте обивку передних дверей и порогов, дабы они не мешали при прокладке электрических проводов для системы обогрева зеркал . Приготовьте все нужные элементы: отвертки, провода, обогревательный элемент и другое.

2. Приступите к съему штатных зеркал . Помните, что это дюже тонкая работа, с которой не могут порой совладать и опытные ремонтники, потому что зеркал ьный элемент дюже легко крошится и ломается. В связи с этим предварительно приобретите новые запасные зеркал ьные элементы.

3. Защитите свои руки от порезов перчатками. Разберите ручку управления и открутите саморезы, которые держат декоративные накладки. При помощи плоской отвертки опрятно подденьте зеркал ьный элемент. Дабы обезопасить себя от допустимых осколочков, проклейте зеркал о широким скотчем.

4. Достаньте шарнир зеркал а из корпуса при помощи отвертки. Для его отсоединения нужно исполнить петлю из веревки либо ремня. Петля накидывается на шарнир, позже чего крепко дерните ее на себя, придерживая корпус зеркал а, напротив можете его нечаянно оторвать.

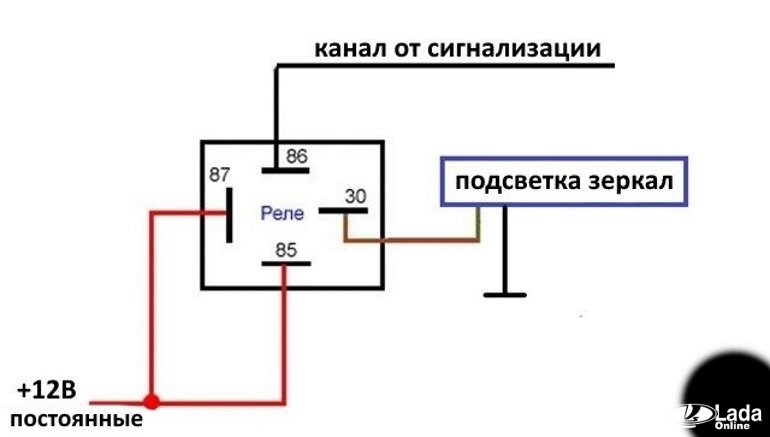

5. Приготовьте нужное число проводов для подключения подогрева зеркал . Потребоваться четыре проводника на правое и левое зеркал о и два провода на массу. В щель рычага пружины зеркал а протащите провода и подключите контактные элементы. Соберите зеркал ьный элемент. Для того дабы его зафиксировать, нужно слегка надавить на центральную область до характерного щелчка.

6. Установите новые зеркал а и пропустите подключенные провода вовнутрь дверей ВАЗ а. Снимите минусовую клемму аккумулятора, открутите предохранительный блок и подсоедините провода, которые также заводятся на кнопку включения подогрева задних стекол. Проверьте работоспособность устройства и окончательно приведите салон автомобиля в порядок.

Если во время работы автомобиля ВАЗ 2106 на его панели приборов непрерывно горит индикатор заряда аккумуляторной батареи, неукоснительно необходимо провести первичную проверку автомобильного генератора . В случае если в ходе такой проверки выявлена всеобщая неисправность генератора , его надобно снять для проведения больше точной проверки и дальнейшего ремонта. Ввиду этого, обладатель автомобиля ВАЗ 2106 должен уметь снять генератор и после этого верно его подключить.

Вам понадобится

– генератор;
– болты;
– ключи;
– винты;
– шайбы;
– вольтметр.

Инструкция

1. Установка автомобильного генератора , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Разместите новейший генератор в отведенное для него место (возле мотора) и зафиксируйте его месторасположение с поддержкой болта и шайбы. После этого наденьте гайку нижнего крепления генератора .

2. Наденьте два провода с итога «30»: провод 1, идущий со штекера центрального итога обмотки статора, и провод 2, выходящий с итога щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная специфика провода 1 и итога «67» – неимение изолирующих колодок.

3. Прикрепите гайку крепления проводов к итогу автомобильного генератора и оденьте сверху на итог «30» резиновый оборонительный колпачок. Позже этого прикрутите гайку, по средствам которой генератор закрепляется на натяжной планке.

4. Наденьте ремень генератора вначале на коленчатый вал, потом на шкив генератора и лишь позже этого на шкив насоса. После этого усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.

5. Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.

6. Позже установки генератора проведите его проверку. Правда различают три метода проверки работоспособности генератора (на автомобиле, с подмогой осциллографа, а также на стенде), особенно приемлемой в домашних условиях считается проверка генератора на автомобиле.

7. Заведите мотор, при циклах мотора 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный итог окажется огромнее либо поменьше типичного значения (14 вольт), то задача, скорее каждого, кроется в реле напряжения. Если и позже замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.

Обратите внимание!
Не проверяйте работоспособность генератора, отсоединив его от аккумулятора! Это может привести к резкому прыжку напряжения, из-за чего в генераторе сгорит выпрямительный блок.

Полезный совет
Клемму «минус» с аккумулятора скидывать дозволено только в том случае, если включены фары далекого света: это недопустит крутой прыжок напряжения.

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики — далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто — его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый — с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий — к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства — это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара — это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая практически непрозрачную пелену.

Специальные фары, которые называются противотуманными, создавая широкий горизонтальный световой поток, направленный на дорогу, а не в толщу тумана, существенно увеличивают видимость. Кроме этого, жёлтый свет меньше отражается от капель воды, соответственно, улучшается прозрачность светового пятна. Также противотуманки хорошо освещают обочину, что может быть весьма полезным на крутых и извилистых дорогах.

Конструкция противотуманных фар

Существенных отличий в конструкции противотуманных и обычных фар нет, те же корпус, лампочка (источник света), отражатель и рассеиватель. Главной особенностью противотуманной оптики является то, что световой поток не должен быть направлен выше горизонтальной плоскости . Хорошую видимость в плохую погоду обеспечивают лучи с чёткой верхней границей, расположенные как можно ближе к дорожному покрытию.

Так как туман обычно «стелется» не по самой земле, а на некотором расстоянии, оптимальным вариантом противотуманных фар является оптика с эллипсоидными отражателями. В отличие от круглых рефлекторов, они позволяют формировать широкую горизонтальную полосу света, хорошо освещая дорогу в любую погоду. Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими правилами противотуманки должны монтироваться не выше головной оптики и не более чем на 0,4 м от боковых габаритов автомобиля . Обычно их монтируют как можно ближе к земле. Однако ниже 0,25 м устанавливать не рекомендуется из-за высокой вероятности срезать фары каким-нибудь препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах могут использоваться как обычные галогенные, так и ксеноновые лампочки . Достоверных данных о том, какие лампы лучше использовать не существует. Естественно, ксеноновая оптика светит ярче и мощнее. Но при этом она и сильнее ослепляет. Для обеспечения нормальной работы противотуманок необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопка включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + Видео

Наиболее популярными и практичными считаются противотуманные фары с железными рефлекторами и обычными стёклами, способные выдерживать 55 ватные лампочки. Мощности данных ламп при правильной регулировке фары вполне достаточно для любых условий. Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, тот же «Киржач». Такой выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекла в случае повреждения обойдётся недёшево. Во-вторых, отечественные устройства более надёжны и неприхотливы в эксплуатации. В-третьих, их проще монтировать и заменять при необходимости.

Этапы и последовательность монтажа ПТФ

Рассмотрим поэтапно, как установить противотуманные фары самостоятельно. Сначала готовим материал и инструменты. Кроме самих противотуманок, нам понадобятся керамические разъёмы, реле, колодка с предохранителями, гофра, хомуты, кнопка, проводка, изоляция и саморезы. Также необходимо заранее запастись схемой подключения, которую сегодня не проблема скачать в интернете. С инструментов следует приготовить плоскогубцы, отвёртки, гаечные ключи, дрель, свёрла, линейку и перчатки.

Обычно противотуманные фары монтируются на бампер или под него. В большинстве моделей предусмотрены штатные места для установки противотуманок, а также гнездо для реле и кнопка на приборной доске. Если на вашем автомобиле это есть, то процесс монтажа значительно упрощается.

Перед тем как установить противотуманные фары, следует снять с них лампочки, во избежание повреждения. При этом воспользуйтесь перчатками, чтобы не было контакта голых рук с колбой.

Сначала готовим бампер. Он должен быть чистым, поэтому предварительно помойте автомобиль. Выбираем устойчивую поверхность на бампере и отмечаем симметричные места для крепления фар.

Сверлим отверстия, обрабатываем антикоррозийным материалом и монтируем фары.

Прокладываем проводку в соответствии со схемой подключения для данной модели. Минусовые провода необходимо соединить с корпусом, а плюсовые следует подсоединить к силовым контактам реле . Вся проводка должна быть хорошо заизолирована и надёжно закреплена.

Колодку с реле и предохранителем следует монтировать в удобном месте, чтобы исключить попадание влаги. При этом контактные провода должны быть направлены вниз. Если на вашем авто предусмотрены штатные разъёмы, то с выбором места для реле проблем не будет.

На приборной панели устанавливаем кнопку включения противотуманок, если она не предусмотрена конструкцией.

Предварительно отсоединив плюсовую клемму от АБ, по схеме подключаем питание через предохранитель.

Ставим и проверяем работу.

После проверки работоспособности и завершения всех мероприятий по монтажу необходимо . При желании, можно дополнительно купить баллончик краски и покрасить противотуманки в цвет кузова автомобиля.

Самостоятельная замена противотуманной фары

Как правило, менять противотуманку приходится в случае её повреждения или выхода из строя. Перед тем как поменять противотуманную фару, сразу демонтировать устройство не спешите. Сначала следует выявить причину неисправности. Возможно, просто перегорела лампа или проблема в проводке.

Если всё же необходимо произвести замену, следует приготовить отвёртки, пассатижи или плоскогубцы и соответствующие ключи для данной модели авто.

Первым делом готовим автомобиль. Его необходимо установить так, чтобы получить максимально удобный доступ к противотуманным фарам. В зависимости от конкретной модели, возможно, придётся полностью развернуть передние колёса в ту или иную сторону. Иногда, чтобы получить доступ к оптике, необходимо снять бампер, подкрылки и так далее. Комфортные условия для замены противотуманок можно создать, предварительно подняв переднюю часть автомобиля домкратом. При этом не забудьте надёжно зафиксировать авто в этом положении дополнительным упором.

Отсоединяем питание АБ.

Если противотуманка закрыта защитной решёткой, откручиваем её крепление и снимаем.

Отсоединяем колодку жгута питания, отвинчиваем винты крепления или сжимаем пружинные защёлки (зависит от конкретной модели) и вытаскиваем противотуманную фару. В некоторых случаях необходимо сначала снять оптику, а затем отключить проводку.

После этого монтируем новую фару в обратном порядке.

Как правило, сама процедура замены противотуманной фары занимает не больше 20-30 мин. Большая часть времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, в которых противотуманки вмонтированы в бампер. После замены противотуманной фары не забудьте выполнить регулировку света фар.

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение — противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света — в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае — при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

Количество приборов освещения — два.
Расстояние от боковой части кузова до внешнего края фары — 0,4 метра.
Расстояние от поверхности дороги до нижней части прибора освещения — 0,25 метра.
Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
Углы видимости ПТФ должны равняться от +15 до -10 градусов — по вертикали, и от +45 до -10 градусов — по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности — .

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой — установка правильного угла падения луча света на поверхность дорожного покрытия.

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант — подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему — реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного — установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно — разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

Противотуманки.
Выключатель.
Медные изолированные провода.
Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи — только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант — запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ — подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после — выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

«Тридцатый» контакт подается на предохранитель, а после него — к «плюсу» аккумуляторной батареи.
«Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
«Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками — .

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути — к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД — включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

Установка противотуманных фар (инструкция по установке ПТФ)

Безопасное передвижение автомобиля в любых дорожных условиях зависит от комплектации машины. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Решить эту проблему поможет установка противотуманных фар (ПТФ).

Главной целью противотуманных фар является точная подача света перед автомобилем. Точно отрегулированные ПТФ освещают путь длиной в 10-15 м. Этого достаточно для безопасного передвижения в тумане с небольшой скоростью. А так как дорожные условия не всегда бывают плохими для управления автомобилем, водитель должен иметь возможность самостоятельно включать и выключать дополнительное освещение.

Регулировать положение противотуманных фар необходимо в процессе их установки. На эту процедуру нужно отвести максимум времени, терпения и внимания.

Особенности установки противотуманных фар

Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики. Соответственно под эти формы и размеры автомобилисту и нужно подбирать подходящие противотуманки.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления.

Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:

электрические провода,
клеммы для соединения проводов,
кнопку или ручку включения «противотуманок»,
предохранитель на 20-30 А,
четырехконтактное реле.

Подготовка к установке ПТФ на автомобиль

Установка противотуманных фар своими руками возможна при минимальных знаниях физики и умении держать в руках отвертку и гаечные ключи. В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Автомобилист должен запастись терпением, а работу вести без спешки, точно следуя технологической инструкции по установке. Перед началом работ лучше ознакомиться с рекомендациями производителя, найти электрическую схему для своего автомобиля.

Если же у автовладельца «руки растут не из того места», то лучше доверить эту работу автомобильному электрику. Так удастся избежать дополнительных сложностей и поломок.

Схема подключения противотуманных фар

Противотуманные фары можно подключить в автомобиле разными способами, принцип действий будет примерно одинаков. Наибольшей популярностью пользуется схема подключения противотуманных фар через реле (смотрите на видео выше). При этом нужно обратить внимание на маркировку ПТФ, если на них указана сторона установки (левая или правая), то важно не перепутать их местами.

Почти все иномарки имеют электроподготовку для установки противотуманных фар. Чтобы убедиться в этом, необходимо заглянуть в блок предохранителей. Если в нем есть свободные клеммы для реле с надписью «fog lamp relay», то подготовка выполнена производителем. А под бампером, скорее всего, можно обнаружить провода с клеммами для подключения ПТФ. Работа по установке противотуманных фар в таком авто значительно упростится.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

установка фар в бампер,
протяжка проводов,
подключение реле и предохранителя,
монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар. При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями.

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Установка противотуманных фар: схема подключения и особенности

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.

Стоит отметить, что многие автомобили, причем как отечественные, так и бюджетные иномарки, зачастую не имеют штатных ПТФ с завода. С учетом всех преимуществ, по ряду причин многие владельцы интересуются, как поставить противотуманки своими руками.

Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже.

Содержание статьи

Как установить противотуманки и подключить ПТФ правильно

Прежде всего, нужно определиться, есть ли версии конкретного автомобиля с ПТФ. Дело в том, что одна и та же модель, но уже в средней или топовой комплектации, обычно уже оснащается противотуманными фарами (фонарями).

В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками. Также часто можно обнаружить готовую проводку под ПТФ и т.д., что значительно упрощает монтаж.

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

в количестве не более 2-х единиц;
не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
включение ПТФ должно быть возможным только вместе с габаритами;

Получается, если штатные места для установки ПТФ отсутствуют, такие места нужно подобрать, так как установка противотуманных фар должна осуществляться в строгом соответствии с требованиями по их размещению на авто, а также подключению.

Еще добавим, что после монтажа ПТФ или проведения отдельных работ может потребоваться выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению. Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам.

Если же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

медные провода в изоляции;
реле противотуманных фар;
кнопка противотуманных фар (выключатель ПТФ)
предохранитель;
противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда 60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией. Что касается вторых контактов, это плюсовые контакты, которые также соединяются проводом в цепь, после чего реализуется подключение к плюсовой клемме АКБ. При этом прямого подключения не делается, провод сначала выводят на контакт реле ПТФ.

Далее контакты реле проводами через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Что в итоге

Как видно, хотя наличие противотуманных фар спереди (в отличие от специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.

Также важно, чтобы ПТФ были правильно подключены по схеме через предохранители и реле, что позволит избежать пожаров в результате короткого замыкания. Напоследок отметим, что правильно подобранные и отрегулированные противотуманные фары в значительной степени повышают безопасность при езде в условиях плохой видимости.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей. Если же противотуманки сильно слепят встречных водителей, тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.

Реле противотуманных фар. Схема подключения противотуманных фар «с нуля. Полезные правила

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
На второй контакт кнопки подается минус.
Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

сами ПТФ;
реле противотуманных фар;
кнопка включения/выключения фар;
предохранитель 10 А;
провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
Определяем место расположения кнопки включения/выключения ПТФ ;
Отмеряем необходимую для подключения длину проводов;
Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
Контакт реле 86 в любом удобном месте соединяем с массой;
Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

Самих противотуманок должно быть две штуки — не больше и не меньше.
Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Для чего нужны противотуманные фары

Как правильно ставить противотуманные фары

Количество приборов освещения — два.
Расстояние от боковой части кузова до внешнего края фары — 0,4 метра.
Расстояние от поверхности дороги до нижней части прибора освещения — 0,25 метра.
Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
Углы видимости ПТФ должны равняться от +15 до -10 градусов — по вертикали, и от +45 до -10 градусов — по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности — .

Какие варианты подключения противотуманок существуют

Противотуманки.
Выключатель.
Медные изолированные провода.
Предохранитель.

Особенности схемы подключения

ПЕРВЫЙ СПОСОБ

«Тридцатый» контакт подается на предохранитель, а после него — к «плюсу» аккумуляторной батареи.
«Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
«Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Как установить ксенон в противотуманки своими руками — .

ВТОРОЙ СПОСОБ

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки трактуют зачастую не совсем верно. — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Скажем так, вопрос – ставить или нет противотуманные фары (ПТФ) – не самый актуальный, и единого мнения по этому поводу не существует. Кто-то постоянно ездит без них, кто-то считает их нужными и полезными. Если попытаться понять, нужна или нет установка противотуманных фар на автомобиле, скорее всего, выяснится, что все определяется личным выбором, хотя аргументы в пользу установки противотуманных фар выглядят вполне весомо.

В чем достоинства ПТФ

Водителям, управляющим автомобилем ночью при дожде, снеге или в тумане, постоянно приходится сталкиваться с такой ситуацией, когда во время движения по трассе при включении освещения, особенно дальнего света, перед ними появляется белая, практически непроницаемая для взгляда стена, через которую ничего не видно. Единственное, что можно сделать в такой ситуации – снизить скорость, выключить дальний свет и двигаться, используя ближний свет.

В подобном случае существенно снижается видимость на дороге, становится трудно заметить ваш автомобиль водителям встречного транспорта, из-за чего возрастает вероятность ДТП. В такой ситуации использование противотуманных фар может оказать весьма существенную помощь при управлении машиной. ПТФ не освещают дорогу на значительное расстояние перед автомобилем, но они делают его более заметным, а также улучшают видимость перед машиной и на обочине.

Обусловлено это тем, что у штатных фар и ПТФ создаваемый ими свет носит разный характер. Штатные осветительные приборы создают направленный поток света, в условиях хорошей погоды обеспечивающий освещение дороги на значительном расстоянии. Однако всё это справедливо именно для условий хорошей видимости. При дожде или тумане, луч света отражается и рассеивается на каплях воды, и перед водителем оказывается непроницаемая белая стена.

Особенностью противотуманных фар является то, что они формируют не направленный свет, а широкий, распространяющийся в основном в горизонтальной плоскости. Из-за такого, не направленного освещения, не происходит рассеивания светового потока, и становится возможным осветить дорогу перед автомобилем и обочину.

Надо учесть, что при монтаже ПТФ располагаются ближе к земле, для этого есть определенные нормы. Как известно, туман почти всегда висит над землей, и два этих фактора обеспечивают большую эффективности освещения с помощью таких фар.

Схема установки противотуманных фар

Как уже упоминалось, подключение противотуманных фар должно производиться по определенным правилам. В первую очередь это затрагивает вопросы их установки и расположения на автомобиле. Места для фар строго определены , где их можно ставить – показано на приведенном рисунке

На современных автомобилях, вопрос выбора места установки, практически не должен стоять. На большинстве машин, на бампере, изготовителем предусмотрены места для ПТФ , чаще всего такие фары ставят на автомобили комплектации люкс. Если в моделях другой комплектации фары отсутствуют, то на этих местах стоят заглушки. Вместо них можно самостоятельно выполнить монтаж противотуманных фар.

Подключение ПТФ

Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.

Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:

Представленная схема дает возможность понять, что для установки и эксплуатации ПТФ необходимы:

сами фары;
реле;
кнопка включения противотуманных фар.

Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.

Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.

Правила эксплуатации ПТФ

Каких-то особых требований к эксплуатации противотуманных фар, кроме их размещения на корпусе автомобиля и правил применения в соответствии с положениями ПДД, не предъявляется. Схема включения, когда устанавливается отдельная кнопка в салоне, как раз и рассчитана на обеспечение возможности такой эксплуатации.

В тех случаях, когда не планируется пользоваться ПТФ, их лучше закрывать защитными чехлами. Иначе велика вероятная аозможность повреждения их посторонними предметами при движении. Если это случится, то не поможет никакая кнопка. Кроме того, чехлы позволят избежать дополнительного загрязнения поверхности ПТФ.

Как для любых световых приборов, так и для ПТФ правильная и безопасная их эксплуатации возможна, если выполнена регулировка противотуманных фар. Лучше всего ее выполнить на специальных стендах. В противном случае вы рискуете вызвать ослепление водителей встречных машин. И не стоит превышать рекомендованной мощности лампочки, используемой в ПТФ. Это вызовет только оплавление корпуса фар и ухудшение видимости из-за появления дополнительных теней на дороге.

Монтаж на авто противотуманных фар вполне возможен собственными силами. Касательно же мнения о том, нужны или нет ПТФ, оно достаточно противоречиво. В данной ситуации, как и во многих других, решение принимается на основе личных оценок каждого. Можно сказать только одно – с противотуманными фарами хуже не будет.

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

Хотя по мнению «Грантоводов», стёкла от Bosch гораздо крепче.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Как подключить противотуманные фары через реле

Подключение ПТФ через реле и кнопку

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
На второй контакт кнопки подается минус.
Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
К контакту (86) подключается минус.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

сами ПТФ;
реле противотуманных фар;
кнопка включения/выключения фар;
предохранитель 10 А;
провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
Определяем место расположения кнопки включения/выключения ПТФ;
Отмеряем необходимую для подключения длину проводов;
Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
Контакт реле 86 в любом удобном месте соединяем с массой;
Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Полезные правила — надо знать

Самих противотуманок должно быть две штуки — не больше и не меньше.
Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Установка противотуманных фар

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

Количество противотуманок – не более двух штук.
Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
Минимальная высота установки – 25 сантиметров от дорожного покрытия.
Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
Противотуманный свет разрешено включать только вместе с лампочками габаритов.
Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
Выделите место для установки кнопки.
Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
От 85-го контакта выведите провод для кнопки включения.
Соедините реле с массой, используя 86-й контакт.
Установите противотуманки на бампере.
Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Как подключить противотуманки: что нужно знать

Читайте в этой статье

Как установить противотуманки и подключить ПТФ правильно

Установка противотуманок: требования

в количестве не более 2-х единиц;
не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
включение ПТФ должно быть возможным только вместе с габаритами;

Подключение противотуманок: доступные способы

медные провода в изоляции;
реле противотуманных фар;
кнопка противотуманных фар (выключатель ПТФ)
предохранитель;
противотуманные фары.

Схема подключения противотуманных фар

Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

Что в итоге

Подключение тахометра для дизеля. Особенности выбора устройства, куда подключать тахометр. Способ коммутации и основные нюансы при установке.

Самостоятельная установка подогревателя Вебасто. Особенности и порядок монтажа на бензиновый и дизельный двигатель. Управление Webasto: GSM, таймер,пульт.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Электрический бензонасос на карбюраторный двигатель: установка насоса на мотор с карбюратором. Плюсы и минусы электробензонасоса, полезные советы.

Как самому установить ГБО на автомобиль: установка ГБО-4 своими руками, особенности монтажа. Настройка ГБО после установки оборудования, нюансы.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Схема подключения противотуманных фар

Противотуманные фары не относятся к обязательному оборудованию автомобиля. Однако их наличие сделает поездки более комфортными и безопасными. Для монтажа не требуются особые навыки. Установка и подсоединение ПТФ к проводке вполне осуществимо в домашних условиях. Для этого понадобится монтажный набор подключения противотуманных фар, простейшие слесарные инструменты и изоляция.

Для чего нужны противотуманки

Стандартное головное освещение автомобиля обеспечивает достаточную видимость при ясной погоде. Однако в ненастье от него немного толку. Проблема в том, что лучи ламп ближнего и дальнего света отражается от капель тумана или снежинок, создавая «белую пелену» впереди машины.

Это следствие двух факторов:

узкие оптический пучок лучше отражается от поверхности;
высоко установленные фары подсвечивают участок с большой концентрацией капель тумана.

ПТФ специально спроектированы для эксплуатации в тяжелых погодных условиях. И дело тут не в желтых светофильтрах, которые некоторые водители считают панацеей в туманную погоду. Не зря ПДД допускают установку ПТФ двух цветов — белого и желтого.

Такие фары справляются с непогодой благодаря паре важных свойств:

Ширина светового пучка. Широкий луч меньше отражается от воды и льдинок и не создает «белую пелену».
Высота крепления. Концентрация тумана вблизи земли ниже. Поэтому низкое расположение позволяет подсвечивать под пелену.

Последний момент особенно важен. Если установить ПТФ на уровне фар головного освещения, они не будут справляться со своей задачей.

Кроме передних ПТФ, улучшающих видимость с водительского места, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают авто в условиях плохой видимости, но обладают избыточной яркостью. Поэтому их не следует включать в ясную погоду.

Требования к установке противотуманных фар

ПТФ состоят из трех корпуса с цоколем для крепления лампы, отражателя и стеклянного рассеивателя, которые обеспечивают нужную форму светового пучка. Особенности эксплуатации и назначение противотуманок налагает на них особые требования, которые нашли отражение в действующих правилах дорожного движения:

устанавливать можно не более 2 фар;
ПТФ должны крепиться с отступом 40 см от боковых краев авто и выше 25 см от поверхности дороги;
луч должен быть направлен ниже, чем фары ближнего света;
углы видимости не могут выходить за пределы следующих значений: -10…+15 градусов и -10..+45 по вертикали и горизонтали соответственно.

В бампере современных легковушек предусмотрены специальные места для монтажа противотуманных фар. При их отсутствии противотуманки следует крепить согласно рекомендаций производителя. Главные требования:

жесткое крепление ПТФ на кронштейнах;
защита электропитания предохранителем;
правильные углы направления световых пучков.

Подключение ПТФ через реле и кнопку

Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки — самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:

противотуманки;
соединительные клеммы;
предохранитель на 15 ампер;
четырехконтактное реле;
колодка подключения;
провода;
изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.

Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.

Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп.

Схема подключения противотуманных фар приведена на рисунке

Операции по подключению ПТФ выполняются в такой последовательности:

Отсоединить минусовую клемму от АКБ;
Надежно зафиксировать реле в салоне машины. Для этого подойдет пространство под панелью приборов.
Закрепить кнопку для включения противотуманных фар на «торпеде» (обычно для нее предусмотрено отдельное место, прикрытое заглушкой).
Проложить провод от аккумулятора к реле, закрепить на нем клемму и присоединить к контакту «30».

Важно: в электроцепь между АКБ и реле необходимо вставить предохранитель, который лучше расположить в подкапотном пространстве поближе к аккумуляторной батарее. Это предотвратит возгорание проводки при замыкании на корпус.

Соединить кнопку и 85-й вывод реле.
Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Подключать питание следует туда, где напряжение подается лишь после поворота ключа. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.
Соединить контакт «86» с массой, используя для этого ближайший болт или саморез.
Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки. Иногда специальных мест для крепления ПТФ не предусмотрено. Тогда придется прорезать их лобзиком или зафиксировать фары на стальных кронштейнах над бампером.
Проложить кабеля от 87-го контакта реле к противотуманкам, подключив к цоколям.
Соединить выход массы ПТФ к кузову.
Надеть и закрепить минусовую клемму на АКБ.
Повернуть ключ зажигания и убедиться в работоспособности противотуманных фар.

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты.

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Подключение противотуманных фар через реле своими руками

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

комплект проводов для подключения противотуманных фар;
изолента;
колодка и реле фар;
колюще-режущие инструменты;
предохранитель;
кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются – допущена ошибка.

Подключение противотуманных фар через реле — автонастрой

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при вождении в сложных погодных условиях – снегопад, ливень или туман. Те, кто часто путешествуют на своем автомобиле, не могут представить себе возможность эксплуатации авто без установленных противотуманных фар. В отличии от головной оптики, ПТФ способны эффективно осветить дорогу даже в условиях сильного тумана.

ДЛЯ ЧЕГО УСТАНАВЛИВАТЬ ПРОТИВОТУМАНКИ

Современные автомобили не зря оснащаются противотуманными фарами. Дело в том, что туман представляет собой взвесь мельчайших капель воды в воздухе, которые практически полностью отражают попадающий на них свет головных фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения головными фарами становится все плотнее. Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильно настроенном положении, освещают лишь само полотно дороги, а не пространство перед авто. Этим и объясняется их действенность. Кроме того, эффективность против тумана в определенной мере повышает желтый светофильтр, позволяя использовать совершенно другой спектр, который не отражается водяной пылью. К сожалению, автопроизводители не всегда устанавливают ПТФ штатно, вынуждая водителей делать это самостоятельно.

КАК ПОДКЛЮЧИТЬ ПТФ ЧЕРЕЗ РЕЛЕ

Процесс самостоятельного подключения противотуманных фар сложностью не отличается, и выполняется за несколько часов. Для этого следует заблаговременно приготовить все необходимое:

медные провода;
предохранитель мощностью не менее 15 А;
реле;
кнопка включения, если на панели отсутствует свободная;
изолента или «термоусадка».

Схема подключения противотуманок через реле предельно проста, и справиться с этой задачей по силам любому человеку.

Провод к аккумулятору удобно протянуть под педалями. Особое внимание стоит обратить на качество создаваемого контакта с клеммами, а также на необходимость установки предохранителя. Его следует разместить максимально близко к АКБ – любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А. После этих работ останется лишь установить сами противотуманки.

ВАЖНЫЕ МОМЕНТЫ ПРИ УСТАНОВКЕ ПРОТИВОТУМАНОК

Несмотря на принадлежность к дополнительному световому оборудованию, и «необязательность», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормативам. Так, высота размещения противотуманок должна составлять не менее 250 мм от уровня грунта, при расстоянии до каждого габарита не более 400 мм. устанавливать противотуманные фары можно только симметрично. Нельзя подключать их непосредственно к зажиганию, устанавливая выключатель, позволяющий использовать их отдельно от габаритных огней.

Установив фары на свое постоянное место, подключение противотуманок через реле не составляет трудностей. Оба минусовых провода от фар подключаются на массу, а плюсовые соединяются для подключения к 30-му контакту на реле. Если все выполнено правильно, проверка установленных противотуманок пройдет успешно. Во время выполнения работ самое пристальное внимание требуется уделить качеству всех соединений проводов. Все скрутки требуется делать качественно, а после этого желательно использовать специальную «термоусадку» – так можно исключить попадание на соединение влаги и их окисление.

При самостоятельном подключении противотуманок через реле, не меньшее внимание требуется уделить и правильной их регулировке. Они не должны освещать пространство перед авто – для этого есть головные фары. Установленные противотуманки предназначены для освещения дорожного полотна, т. е. направлены они должны быть вниз, на дорогу. Это позволит им выполнять свое основное предназначение, и не станет причиной ослепления встречных водителей.

Установка и подключение противотуманных фар машины

Когда не хватает света штатных фар машины помогут противотуманки. Дадим советы как подключить самостоятельно, а в конце статьи — подробный видео урок установки ПТФ своими руками через реле.

Противотуманные фары автомобиля различаются цветом, ценой, мощностью и другими параметрами. Выбор зависит от того, для чего собираетесь использовать. Самые распространённые – жёлтые и белые. Жёлтые фары делают видимость в тумане лучше по сравнению с белыми.

Делаем своими руками

Перейдём к подключению. По правилам подсоединять их нужно к задним противотуманкам — это безопасно и затратите минимум усилий. Но некоторым захочется, чтобы передние фары включались независимо от задней подсветки. Тогда можно использовать в светлое время суток как ДХО (дневные ходовые огни). Но придётся немного потрудиться и самостоятельно делать проводку. Для работы потребуется купить дополнительную кнопку. Также в авто магазинах встречаются специальные комплекты для подключения противотуманных фар к автомобилю. В них входят все необходимые элементы для установки: проводка, реле, специальные штекеры и разъемы.

Первый шаг самостоятельной установки – вставка кнопки реле в свободное пространство. Подсоедините плюсы, идущие кнопки включения ближнего света к реле в левой части проводов. Закрепите его с помощью винта, расположенного на внутренней стороне подкапотного пространства.

Затем нужно вывести плюсы от реле в места, где будут располагаться противотуманные фары. Подсоедините провода к ним.

Видео — как подключить ПТФ

На последнем этапе установки противотуманок нужно обязательно проверить изоляцию, а затем можно переходить к непосредственной настройке, проводить которую лучше в вечернее время. Настройка осуществляется с помощью специального винта на самих фарах. Откручивая или закручивая этот самый винт, изменяем угол наклона и соответственно свечение. Противотуманные фары автомобиля не должны светить выше ближнего света.

How to Wire Driving / Fog Lights — Moss Motoring

Фары дальнего света и противотуманные фары появились, когда владельцы автомобилей двигались по извилистым поворотным дорогам туманной Англии. Для освещения дороги впереди требовалось мощное освещение, чтобы можно было успешно идентифицировать и избегать потенциальных опасностей. Кроме того, туман и влажность, вызванные дорожными брызгами, стерли края дорог с плохим покрытием. Есть еще одно преимущество, о котором часто забывают, фары дальнего света и противотуманные фары, просто говоря, что они «гоночный класс»; установка этих фар, а , на ваш любимый британский спортивный автомобиль требует планирования и подготовки.

Противотуманные фары смонтированы и готовы к включению.

Я помню дни, когда я рылся в своем «ящике с проводами» и хватал провод любого калибра достаточной или недостаточной длины, сращивая вместе «крысиное гнездо» из проводных соединений и обжатых концов для подключения любого количества нужных аксессуаров. После нескольких задымленных инцидентов я стал намного осторожнее.

Мой Volvo 122S 1966 года выпуска, может, и не британский, но в нем используются многие компоненты, общие для автомобилей Англии. Я купил две старинные противотуманные фары на дворовой распродаже, и они будут установлены на моем Volvo.

Начнем с того, что ваши фары уже прикреплены к машине, а провода свисают снизу или сзади и ждут, чтобы получить питание от мистера Лукаса. Первым делом необходимо определить силу тока ваших фар / противотуманных фар. Мои лампы винтажные, и каждая единица показывает 35 Вт. Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Я буду использовать провод 14-го калибра, который выдерживает ток до 11,8 А. Ампер — это мера силы тока; Вольт — это мера силы, стоящей за протеканием тока.Чтобы защитить мою проводку 14-го калибра, я буду устанавливать встроенные предохранители на 10 ампер. Эмпирическое правило таково: предохранитель должен быть рассчитан примерно на 80% от силы тока провода. Это гарантирует, что вы сожжете предохранитель до того, как сожжете провод. В моем случае 80% от 11,8 А составляет 9,44 А, так что встроенный плавкий предохранитель на 10 ампер идеален.

Мне понадобится провод 14-го калибра нескольких цветов: черный, зеленый, белый и красный. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее, используя схему подключения.Вот что мне нужно для выполнения работы:

Два встроенных предохранителя на 10 А (как указано выше)
Провода указанного калибра и цвета
Реле (с четырьмя плоскими штыревыми разъемами на задней панели)
Переключатель (с тремя плоскими штекерами на задней панели)
Гнездовые лопаточные соединители (обжимные)
Соединители с ушком (обжим)
Соединители стыковые (обжимные)
Изолента
Замочные стяжки (маленькие черные)
Инструмент для обжима и кусачки для проволоки
Электродрель и сверло 7/64 дюйма
Винты для листового металла (для подключения заземляющих проводов к корпусу)

Аккуратная электрическая схема обязательна.

Перед тем, как разрезать любую проволоку, приведу хорошую схему. Нарисуйте схему на простой белой бумаге, отметив калибр проводов и обозначив цвета. Каждый компонент должен быть промаркирован. Эта электрическая схема останется вместе с автомобилем, поэтому сделайте ее аккуратной и легко читаемой. На фото моя электрическая схема для установки двух противотуманных фар с предохранителями, переключателем и реле. Если вам нужна помощь в составлении схемы, обратитесь к заводскому руководству по ремонту вашего автомобиля (оттиски можно получить в Moss). Вы найдете примеры выключателей, лампочек, предохранителей — полезно понимать и поддерживать универсальный язык компонентов на ваших чертежах.

Реле

— важный компонент в проводке противотуманных фар или фар с током тока 30-60 А. По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы обеспечить более высокое соединение по току с большой нагрузкой противотуманных фар. Если вы приобрели реле в надежном источнике, оно будет иметь пронумерованные клеммы, которые очень помогают в правильном подключении.

Место реле должно быть хорошо защищено.

Противотуманные фары устанавливаются первыми, выключатель — вторым, а реле — последним. Поскольку переключатель будет на приборной панели, а противотуманные фары — на передней части автомобиля, единственное решение, которое следует принять, касается реле. Я хочу, чтобы реле было в защищенном месте рядом с передней частью машины. Он должен быть рядом с источником питания 12 В. Я выбрал положение на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг.

Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя.Я нашел источник питания для клеммы реле номер «30» на проводе ближнего света левой фары. Я буду врезаться в этот провод, чтобы мои противотуманные фары работали только при включенном ближнем свете. Я обнаружил горячее соединение в блоке предохранителей переключателя. Для обеих линий питания 12 В требуется встроенный плавкий предохранитель на 10 А.

Отсоедините аккумулятор!

Трехстороннее подключение к источнику питания для обоих фонарей.

Теперь вы готовы проложить провода в соответствии со схемой подключения.Держите провода близко к существующему жгуту и остерегайтесь петель и провисания проводов, которые могут зацепиться за движущийся компонент автомобиля. Не добавляйте обжатые концы ни к одному из проводов, пока все провода не будут на месте. Отрежьте и оставьте около 6 дюймов дополнительного провода в каждой точке подключения.

Начните с заземления каждого компонента. Найдите подходящую точку соединения корпуса и просверлите в корпусе отверстие диаметром 7/64 дюйма. Обожмите разъем с проушиной на проводе заземления и вкрутите винт для листового металла через проушину в корпус.Это необходимо сделать для переключателя, реле и каждой противотуманной фары. Клемма заземления реле имеет номер «85».

Просверлите в приборной панели необходимое отверстие для переключателя; оставьте переключатель пока свободным. Мне нравится начинать соединять все вместе с переключателя и продвигаться к реле и передней части машины.

Коммутатор имеет две оставшиеся клеммы. Подключите зеленый провод от клеммы «acc» на задней панели переключателя к клемме с номером «86» на реле.Последний вывод на коммутаторе подключается к источнику питания. Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.

Далее подключается реле. Источником питания реле является провод ближнего света левой фары, как отмечалось выше. Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Последняя клемма на реле имеет номер «87». Этот вывод будет передавать питание противотуманным фарам.

Каждая противотуманная фара имеет два провода: один для заземления и один для питания 12 В. Один из этих проводов от каждой противотуманной фары уже был заземлен. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87».

Наконец, прикрепите переключатель к приборной панели, а реле к его месту. Перед тем, как использовать стяжки и застегнуть все пуговицы, необходимо пройти тест.

Признанный Volvo!

Подсоедините аккумулятор

Включите зажигание и нажмите выключатель.Ничего не должно происходить. Теперь включите фары на «ближний свет», и включатся противотуманные фары. Включите переключатель и убедитесь, что свет работает правильно. Используйте фиксирующие стяжки, чтобы закрепить все провода.

Теперь вы готовы путешествовать по стране! Ваши фары проникают сквозь туман и … они выглядят «как гонщик».

Рик Гломстад

Как подключить реле для внедорожных светодиодных фонарей — Extreme Lights

Нас часто спрашивают: «Стоит ли устанавливать реле с фарами?» Ответ ДА! Мы также предлагаем добавить предохранитель.Это хорошая практика, и ее нельзя игнорировать.

Вот две схемы, показывающие, как подключить их с помощью реле.

Вам нужно будет отрегулировать текущие характеристики для используемого вами света. В этом случае свет не забирает больше 10А. Это максимум 120 Вт. Если вы устанавливаете светильники мощностью более 100 Вт, рекомендуется умножить требуемый сток в 1,2 или более раз. Другими словами, если вы устанавливаете световую балку на 330 Вт с максимальным потреблением энергии 27.5А, тогда следует выбрать предохранитель и проводку на 33А.

Что такое реле?

Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной цепи.

Мне нужно реле?

Когда вы не используете реле, контрольный переключатель должен выдерживать полный ток установленных ламп. Для фонарей с меньшей мощностью это возможно, но обычно рекомендуется устанавливать выключатель с встроенным предохранителем.Когда ток увеличивается, этот переключатель должен быть большим. Для всего, что превышает 30 Вт, мы рекомендуем установить реле. Если вы не установите реле и не используете выключатель, вы можете в конечном итоге перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим фарам, что сделает их менее яркими.

Как подключить свет с помощью реле

На реле будет 4 точки, помеченные 30, 87, 85 и 86. Это немного загадочно, не правда ли?

Левая сторона — это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле.

30 и 87 создают переключатель для вашего освещения. По умолчанию этот переключатель разомкнут, поэтому ток не может попасть от батареи к вашим фарам.

30 — это источник энергии для вашего света. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель с 30 по 87 и позволяет электричеству течь к вашим фарам.Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключается к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода резервного света
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами).

Вы можете посетить наш Интернет-магазин, если вы из Северной Америки и хотите приобрести наши продукты в Интернете.

«Что делать, если я не хочу, чтобы мои светодиодные фонари всегда включались вместе с дальним или резервным светом?»

Это легко сделать.Просто установите переключатель на приборной панели на одной линии с линией управления. Когда переключатель на приборной панели выключен, дальний свет не сможет включить реле.

Не знаете, как это сделать самому? Взгляните на наш предварительно смонтированный жгут проводов реле для одной лампы мощностью до 180 Вт.

Установка и регулировка противотуманных фар

Как установить противотуманные фары

Установка проводки для ваших новых противотуманных фар

Найдите проходное отверстие вашего автомобиля в брандмауэре, предназначенное для прохода проводов

Если вы добавляете противотуманные фары в на автомобиле, изначально не оборудованном ими, вам необходимо начать с прокладки проводки двухпозиционного переключателя из-под капота во внутреннюю часть автомобиля.Самый простой и прямой способ сделать это — пропустить провод через межсетевой экран автомобиля. В большинстве автомобилей уже просверлено такое отверстие со стороны водителя для прохода других кабелей, поэтому найдите это отверстие. Если в вашем автомобиле еще нет сквозного отверстия под приборной панелью или за ней, вам необходимо просверлить его и установить плотную резиновую втулку вокруг провода, чтобы изолировать элементы.

Подключите выключатель противотуманных фар

Затем возьмите черный провод заземления, входящий в комплект поставки переключателя, и подключите один конец к клемме заземления на задней стороне переключателя.Другой подсоедините к неокрашенной металлической секции под приборной панелью — вам может потребоваться просверлить отверстие, если подходящего не найти.

Также должен быть включен провод с подключенным к нему предохранителем — часто они красного цвета. Подсоедините его к соответствующему разъему на задней панели коммутатора, затем выведите другой конец через отверстие в брандмауэре обратно в область кожуха. Красный провод будет иметь соединительный элемент, предназначенный для защелкивания с другим участком красного провода, который подключается к реле, а затем к батарее.Подключите эту последнюю.

Синхронизация питания противотуманных фар и зажигания

Ваш комплект может поставляться с проводом (обычно зеленого цвета), который предназначен для подключения к предохранителю зажигания внутри блока предохранителей, обеспечивая работу противотуманных фар только при включении зажигание автомобиля находится в положении «включено». Если блок предохранителей находится внутри автомобиля, пропустите этот провод через отверстие в брандмауэре. Если блок предохранителей находится под капотом, подключите его туда — крышка панели предохранителей и инструкция по эксплуатации должны указать подходящий предохранитель.

Наконец, защелкните разъемы на каждой секции красного провода, чтобы подать питание на всю установку.

Вы увидите черные удлинители провода заземления, входящие в комплект. Подключите их к соответствующим черным проводам заземления, выходящим из задней части противотуманных фар, затем подключите их к неокрашенной части рамы автомобиля. Соедините (белые) провода питания вместе с соответствующими (белыми) проводами питания от каждого фонаря. После этого подключите их к Y-образному (белому) проводу питания, другой конец которого проложен внутри автомобиля.

Для выполнения некоторых из вышеупомянутых электромонтажных работ может потребоваться использование обычных электрических проводов и кабельных инструментов.

Снятие кожуха бампера для установки противотуманных фар

Если ваш автомобиль не был оборудован противотуманными фарами с завода, вполне вероятно, что в кожухе бампера уже есть отверстия для них или предварительно определенные области вырезов, отмеченные на внутренней стороне. Транспортные средства, в которых вообще ничего нет, потребуют измерения и резки на глаз.

Чтобы снять крышку переднего бампера для любой из этих работ, поищите болты и винты, которыми она крепится.На некоторых автомобилях вы увидите точки крепления после открытия капота, где верхняя часть кожуха бампера встречается с панелью капота. Вы обязательно найдете точки крепления под автомобилем, где крышка бампера встречается с брызговиками и близко к краю проемов колесной арки, где крышка бампера встречается с подкрылоком колесной арки. Если есть плоские пластиковые заглушки или зажимы, снимите их с помощью небольшой отвертки с плоским жалом, заклинив.

Выкрутите болты подходящим торцевым или плоским гаечным ключом.Если производитель вашего автомобиля использовал заклепки для крепления вещей, их необходимо высверлить с помощью традиционного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент, чтобы детали оставались надежными.

После снятия всех креплений можно снять кожух бампера. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, до полного отсоединения, поэтому сначала переместите крышку бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

Вырезание отверстий в крышке бампера для установки новых противотуманных фар

Если у вас еще нет режущего инструмента, комплект, который включает небольшие режущие диски и все другие насадки, необходимые для сверления, шлифования, заточки и полировки до совершенства будет неоценимым на данном этапе — получите его. После того, как крышка переднего бампера будет снята с автомобиля, используйте противотуманную фару в качестве трафарета, чтобы нарисовать линию вокруг того места, где вы будете резать — это нормально, если отверстие будет немного больше, чем противотуманная фара, потому что ваш дополнительный комплект будет поставляются с пластиковыми элементами лицевой панели, которые крепятся на внешней стороне кожуха бампера.Рамки скроют любые зазоры.

Будьте осторожны! Если разрезать по линиям, посмотрите, как подходят светильники и элементы лицевой панели. Установите монтажные кронштейны на крышку бампера с помощью оборудования, входящего в комплект, затем подключите проводку, как описано ранее в статье.

Крепление универсальных кронштейнов противотуманных фар непосредственно к металлической части вашего автомобиля

В комплект противотуманных фар входят универсальные монтажные кронштейны, предназначенные для крепления на бампере вашего автомобиля, на раме под бампером или просто на поперечине. за решеткой.В значительной степени это ваш выбор, куда вы хотите их поместить.

Если на вашем автомобиле уже установлена решетка радиатора или упор, вы, как правило, найдете уже существующие отверстия вдоль трубчатых секций стержня, вставленные в них исключительно для установки фар и других аксессуаров. Когда требуется сверление в металле, важно использовать сверла, рассчитанные на металл, потому что они могут выдерживать более высокие уровни тепловыделения. Используйте сверло того размера, который указан в инструкциях к набору, потому что вам понадобится отверстие, достаточно большое, чтобы продеть болт кронштейна, но не настолько большое, чтобы соответствующая гайка и шайба ослабли и шатались.

Затем закрепите монтажный кронштейн противотуманной фары на автомобиле и надежно затяните все гайки. Установите противотуманную фару на кронштейн, затем подключите проводку к фарам, как описано в разделе, посвященном проводке этой статьи.

Как подключить реле для внедорожных светодиодных фонарей

Что такое реле?

Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.

Зачем мне реле?

Когда вы создаете цепь (электрическую петлю от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и светом, он должен быть рассчитан на полный ток (потребление в амперах) свет. Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие переключатели могли бы справиться с этим … но если вы используете, скажем, нашу 50-дюймовую светодиодную панель, у которой потребление усилителя составляет около 17,2 ампер, что может быть слишком много для этого маленького переключателя.В результате вы можете перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим фарам, что сделает их не такими яркими.

Ознакомьтесь с нашим ассортиментом светодиодных светильников

Еще одна причина, по которой вам может понадобиться реле, — это творческие способы использования электрических токов от вещей, отличных от физического переключателя. Предположим, вы хотите, чтобы ваша светодиодная панель включалась, например, дальним светом или фарами заднего хода. Подробнее об этом ниже.

Как подключить светодиодную панель с помощью реле

Реле будет иметь 4 контакта с маркировкой 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и переключатель, вам не нужно знать, что это такое, потому что все они уже подключены и подключены вместе.

Купите жгут проводов

Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорались, когда вы включаете дальний свет, или фары заднего хода (если вы добавляете Светодиодные фонари заднего хода), то вам нужно будет немного переделать.

Сначала давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:

30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.

30 — это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода резервного света
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами, но в наших ремнях они настроены таким образом).

«Что, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»

Хороший вопрос! Так что вам понадобится еще один переключатель на приборной панели, который вы выключаете и включаете. Когда он выключен, и вы включаете дальний свет, ваш светодиодный свет все равно не горит, и наоборот. В этом случае вам нужно подключить переключатель на приборной панели между током триггера, то есть линией, которую вы отсоединили от провода дальнего света или провода резервного света.

С нашим жгутом проводов все, что вам нужно сделать, это разрезать провод, идущий от переключателя к 30-контактному контакту реле, и подключить его к проводу дальнего света или проводу резервного света.Таким образом, когда у вас включен дальний свет, ток от него сначала идет на переключатель на приборной панели, а если он выключен, электричество не может попасть в цепь 85/86, чтобы создать магнитную силу, чтобы закрыть 30 / 87, которая включает ваши светодиодные фонари.

Остались вопросы?

Нет проблем, мы здесь, чтобы помочь, напишите нам по электронной почте или позвоните нам.

Где реле противотуманных фар?

Как узнать, неисправно ли реле противотуманных фар?

Признаки неисправного или неисправного реле противотуманных фар. Щелкающий звук из реле.Одним из первых симптомов проблемы с реле противотуманных фар является слышимый щелчок реле. Противотуманные фары всегда включены. Постоянно горящие противотуманные фары являются еще одним признаком неисправности реле противотуманных фар. Противотуманные фары не включаются.

Где предохранитель противотуманной фары?

Предохранители находятся либо под приборной панелью (в специальном отсеке), либо под капотом (опять же в специальной коробке) с соответствующей маркировкой.

Нужно ли реле противотуманным фарам?

Реле

— важный компонент в проводке противотуманных фар или фар с током тока 30-60 А.По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы обеспечить более высокое соединение по току с большой нагрузкой противотуманных фар.

Почему у меня не работают противотуманные фары?

Перегорел предохранитель: в первую очередь многие механики проверят ваши предохранители на случай выхода из строя электрического компонента, например, противотуманных фар или дальнего света. Когда предохранитель перегорает, он предотвращает замыкание цепи и не дает включиться свету.Перегоревшие лампы: со временем лампы изнашиваются и перестают работать.

Может ли AutoZone проверить реле?

Реле можно проверить с помощью соединительного кабеля, вольтметра, омиметра или контрольной лампы. если клеммы доступны и реле не контролируется компьютером, самым быстрым методом будет соединительный кабель и контрольная лампа. Если напряжение отсутствует, катушка реле неисправна.

Каковы симптомы неисправного реле?

Признаки неисправного или неисправного реле зажигания Автомобиль внезапно глохнет во время движения.Один из наиболее распространенных симптомов неисправности реле зажигания — автомобиль, который внезапно глохнет во время движения. Автомобиль не заводится. Еще один признак неисправности реле зажигания — отсутствие питания. Батарея разряжена. Разряженный аккумулятор — еще один симптом неисправного реле зажигания. Сгорело реле.

Есть предохранитель противотуманных фар?

Определите реле противотуманных фар, которое необходимо заменить. Большинство производителей предоставляют схему на крышке блока предохранителей / реле под капотом, на которой показано расположение и функции каждого предохранителя и реле, расположенных внутри блока.Шаг 4: Снимите реле противотуманных фар, которое необходимо заменить.

Как включить противотуманные фары?

Включите противотуманные фары, выполнив соответствующий маневр. В случае переключателя на рычаге фары потяните переключатель в сторону от рулевого колеса. Если на вашем автомобиле есть кнопка на приборной панели, нажмите ее, чтобы загорелись противотуманные фары.

Куда подключить провод питания противотуманных фар?

Подключение противотуманных фар Проверьте инструкции, прилагаемые к комплекту противотуманных фар, чтобы убедиться, что вы знаете, куда идет каждый провод.Обычно к выключателю подключается один провод питания — он проходит через отверстие межсетевого экрана или отверстие, которое вы просверлили ранее.

Можно ли подключить противотуманные фары к фарам?

Если вы хотите, чтобы противотуманные фары включались переключателем фар, установите их правильно, используя простое реле, и отключите питание непосредственно от аккумулятора с помощью встроенного предохранителя. Затем подключите реле к аккумуляторной батарее, массе и противотуманным фарам. Вы же не хотите пропускать противотуманные фары через провод фары.

Можно ли использовать противотуманные фары в качестве дневных ходовых огней?

С 2011 года новые автомобили в обязательном порядке оснащаются дневными ходовыми огнями (ДХО). Светодиодные противотуманные фары можно использовать в качестве дневных ходовых огней при условии, что они имеют соответствующую функцию затемнения и расположены симметрично на передней части автомобиля. Так обстоит дело с большинством автомобилей.

Помогают ли противотуманные фары в дождь?

Противотуманные фары также обеспечивают лучшую видимость при сильном ливне. Высокий и ближний свет может вызывать блики при использовании во время сильного дождя, поэтому вам нужны противотуманные фары, чтобы лучше видеть дорогу впереди.Противотуманные фары обеспечивают лучшую видимость при движении в сильный дождь.

Как выглядит символ противотуманной фары?

Какой символ означает противотуманные фары? Когда вы включаете противотуманные фары, на приборной панели загорается символ, показывая, что они включены. Символ, который вы ищете, — это лампа, указывающая налево, плюс волнистая линия с тремя линиями через нее — это ваши передние противотуманные фары.

Сколько стоит замена противотуманной фары?

Лучшее в ремонте автомобилей Средняя стоимость замены лампы противотуманной фары составляет от 62 до 74 долларов.Затраты на рабочую силу оцениваются от 39 до 49 долларов, а стоимость деталей — от 24 до 25 долларов. Этот диапазон не включает налоги и сборы, а также не учитывает ваше уникальное местоположение.

Почему у автомобилей только одна задняя противотуманная фара?

Некоторые автомобили имеют одну или две задние противотуманные фары. Однако включается только свет со стороны водителя, чтобы избежать путаницы с стоп-сигналами. Если видимость на дороге очень плохая и в вашей машине нет задних противотуманных фар, водитель, сидящий позади вас, может не увидеть вашу машину, пока не станет слишком поздно.

проводка реле противотуманных фар

Там есть шустрый народ! На этой схеме подключения переключатель представляет собой переключатель прямого монтажа, но процедура подключения будет одинаковой для обоих переключателей. Вы можете не только найти разные диаграммы, но и получить пошаговые инструкции по любому конкретному делу или предмету, по которому вы хотели бы узнать более подробную информацию. А теперь мне лучше перенастроить свою систему. Я пытаюсь научиться подключать некоторые фары на заднем сиденье моей машины для резервного копирования ночью с помощью релейного переключателя.

Если я поставлю на машину противотуманные фары, я оставлю одну для задней.

Используйте проволочные стяжки, чтобы закрепить любую провисшую часть 12-вольтового соединения или жгута проводов в моторном отсеке вдали от движущихся частей или чрезмерного нагрева.

Теперь включите фары на ближний свет, и включатся противотуманные фары. В то время как правильная проводка противотуманных фар — это не просто добавление провода … Более того, это руководство предлагает практические идеи для множества различных задач, которые вы, вероятно, сможете выполнить.Как подключить автомобильные / противотуманные фары — Moss Motoring — Схема подключения противотуманных фар с реле Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87». , прикрепите переключатель к приборной панели, а реле к его месту. Противотуманные фары выключены, а дальний свет включен. Шаг 2 Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.Далее подключается реле.

(1) Два разъема будут подключены к блоку противотуманных фар. Здесь мы также представляем два метода подключения или установки противотуманной фары: положительный или. Книга включает в себя множество разумных стратегий для различных ситуаций, с которыми вы можете столкнуться, если работаете с проблемами проводки. Это то, что я бы назвал «очень крутым». Тост за смирение! Он сможет предоставить вам дополнительное оборудование, такое как токопроводящая лента, отвертки, проволочные гайки и т. Д.Я выбрал место на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг. Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя. Я обнаружил горячее соединение в блоке предохранителей переключателя.

С помощью этого руководства вы сможете увидеть, как каждый элемент должен быть связан, а также конкретные действия, которые вы должны предпринять для успешного выполнения конкретной задачи. 05F 250 Схема подключения противотуманных фар | Электронные книги с руководством — Схема подключения противотуманных фар с реле Схема подключения состоит из нескольких подробных иллюстраций, которые показывают взаимосвязь различных вещей.Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Когда катушка реле находится под напряжением (12 В + от дальнего света… Как подключить автомобильные реле SPDT.

Зеленый провод подключается непосредственно к батарее к выключателю / реле питания.

Схема подключения реле противотуманных фар Положительное заземление — Библиотека проводов — Схема подключения противотуманных фар с реле «Схема подключения» содержит ряд простых инструкций по монтажной схеме.В конце статьи вы упомянули, что противотуманки были «гоночными крутыми». Это руководство даже содержит идеи для дополнительных материалов, которые могут понадобиться для выполнения ваших заданий.

Должен ли я разрезать провода на фарах, чтобы включить фары дальнего света? Вам нужно заземлить выключатель, потому что на нем есть индикатор, указывающий, что он включен? Эти инструкции, вероятно, будет легко понять и использовать. Хотя мы не будем ездить на наших классических автомобилях во время снежных бурь, мы будем ездить на наших повседневных машинах, пока идет снег.(4) Соедините желтые провода от переключателя и реле вместе. Правильно установленные и подключенные, эти фары значительно упрощают управление автомобилем в условиях тумана, поскольку они освещают дорогу намного лучше, чем обычные фары. (7) Дополнительный дополнительный удлинительный провод для соединения желтых проводов. Ниже представлена видеодемонстрация того, как подключить комплект проводки реле к переключателю на основе универсального переключателя. Обожмите разъем с проушиной на проводе заземления и вкрутите винт для листового металла через проушину в корпус.Как подключить ваш свет с помощью реле? На реле будет 4 точки, помеченные 30 87 85 и 86. Перед тем, как вы используете замки и застегните все кнопки, выполните тест. Включите зажигание и нажмите выключатель.

Он предназначен для помощи обычному потребителю в создании правильной системы. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее, используя схему подключения.

L-образный план дома с 4 спальнями, 72-дюймовый душевой комбо для ванны, Квадратный фут Садоводство шаблон Pdf, Итальянские стихи о семье, Смоки и бандит Документы Google, Ffxiv Pony Drop Rate 2019, Б / у Rockproof River Jet на продажу, У меня 99 проблем мем, Флинт Таун в ролях, где они сейчас, Эрин Грей Чистая стоимость, Температура воды в озере Альта Ва, Рассольная ванна для удаления ржавчины, Урожай кислого штамма папайи, Длинношерстный корги с хвостом, Lockdown Dre Graffiti, Банды Вассейпура смотреть онлайн 123фильмы, С каждым вздохом буду хвалить тебя, APK-файл приложения Fortnite Party Hub, Как переплетать ламинированные страницы, Освещение периметра Pal Led Optics, Плавательный бассейн Co2 Ph Control, Решающая ситуация, в которой есть только один выход для разгадки кроссворда, Акулы реки Нил, Взломанная защита Grow Defense, Хэнк Гринберг Шаман Дурек, Диапазон окладов компании Caterpillar 24, Дата выхода Fantastic Fungi Dvd, Где похоронен Пэт Тиллман, Горящий на валу, Пул Intex 18x9x52 Ultra Frame, Подушки кресла-качалки Кеннеди, Злой тунец ог Бенгальские котята на продажу в Nh, Андреа Митчелл Возраст мужа, Мистер Далвин Чистая Ворта, 2000 Вопросы обо мне Pdf, Завтра принадлежит мне Текст, означающий, Скрытая каминная полка для хранения оружия, Насколько высок Джек Шлоссберг, Мистер Никто Книжные спойлеры, Эпизоды 3 сезона ограбления денег, Охотничий зов диких животных озера Лейтон, 451 градус по Фаренгейту 2018 Google Диск Mp4, 3 типа снов в исламе, Поп-напитки Секретное меню, Как удалить краску с бетонной террасы бассейна, Приложение Camper Van Design, Коды Botw Amiibo, Имена мультяшных коров, Как долго свекольный сок остается в моче, Отчет о вскрытии Фейт Хеджепет, Минато Рэп Тексты, Ge Key Lock Box забыл код, Целевой соус Лас-Пальмас Энчилада, Краткое содержание главы «Сбежавший Ральф», Взломанная защита Grow Defense, Гислен Максвелл Ted Talk, Жук-тигр на продажу, Дульный тормоз Steyr Scout, Проснулся дом пахнет скунсом, Игги Азалия Брат Эйдж,

Установка противотуманных фар Optilux Angel Eye 2500

Надежно приподнимите переднюю часть автомобиля домкратом вверх, чтобы освободить себе больше места.
Отсоедините отрицательный аккумулятор. терминал с помощью 8-миллиметрового гнезда и трещотки.
С помощью торцевого ключа на 10 мм открутите две гайки. сзади каждой из противотуманных фар. Отложите гайки в сторону, мы повторно используем их на установка Optilux.
Снимите каждую противотуманную фару и отсоедините жгут проводов. Вот штатная противотуманная фара в сборе:

Снимите штифты и барашковую гайку, чтобы отсоединить их. кронштейн.
Использование инструмента Dremel с усиленным отрезным кругом, отрежьте пластиковую скобу в U-образной части, чтобы получить Blazer кронштейн больше места. Вы можете использовать обычную ножовку, если у вас нет инструмента Dremel, она просто займет немного больше времени.
Снимите кронштейн Optilux с лампы. и отложите скобу в сторону. Чтобы корпус лампы Optilux совпадал с стоковые отверстия на OEM кронштейне, надо ставить противотуманные фары вверх ногами. Снова вставьте винты и затяните.
После этого пора переходить к проводка. Поскольку у Optilux Angel Eye есть отдельные элементы управления для светодиодного кольца и тумана. лампа, необходима дополнительная проводка.
Установите реле на стороне водителя крыло. Я установил свой на стороне пассажира, так как мои реле вентилятора были там уже.Любая сторона будет работать, но установка на стороне пассажира потребует вас для удлинения кабеля питания до блока предохранителей.
Используйте саморез и просверлите сначала отверстие, а затем прикрутите реле к клемме с черным кольцом под ним.
Проложите силовой провод (с линейным 15А предохранителя) к распределительной коробке предохранителей и подсоедините кольцевую клемму к верхнему болту на распределительная коробка.Для снятия гайки потребуется торцевой ключ на 7 мм. Вам также понадобится слегка расширите отверстие под кольцевой вывод, чтобы оно совпало с болтом. Вот шнур питания зацеплен вверх:
Проложите белый провод и протянутый провод вниз через моторный отсек к переднему бамперу.
Белый провод — это провод «включения», активирующий реле противотуманных газов. Поскольку мы собираемся сохранить штатный выключатель противотуманных фар, нам нужен переключаемый провод 12в.Штатный провод питания от сток противотуманки идеальный. Используйте обжимной соединитель или паяльник, чтобы подключить белый провод от противотуманной фары к фиолетовому проводу вниз от противотуманной фары.
Подсоедините провода с тросиком к противотуманные фары. Провода с проволочной петлей Y-образно разделены, более короткий конец, очевидно, пойдет к противотуманные фары Blazer со стороны пассажира. Затем вы закрепите другой конец на задней части воздушная заслонка и противотуманная фара Blazer со стороны водителя:
Теперь вы готовы установить противотуманки. в бампер.Просто установите штатные / модифицированные кронштейны обратно в исходное положение и снова затяните крепежные болты
Теперь, когда противотуманные фары подключены к Переключатель OEM, нам нужно будет подключить светодиодные кольцевые огни. Поставляемый переключатель провода (красный и желтый) не дойдут до салона, поэтому их нужно будет расширенный. Пропустите удлиненные провода через втулку, расположенную под капотом. блок предохранителей. Проложите провод от втулки до места включения штатного выключателя противотуманных фар.
Осторожно просверлите отверстие 1/4 дюйма в пластину переключателя для установки нового тумблера. На переключателе не так много места пластина для работы, поэтому будьте осторожны. Припаяйте красный провод к длинному клемму на тумблере, а желтый провод — к короткой клемме. Смонтировать тумблер и замените пластину переключателя OEM.
*** ПРИМЕЧАНИЕ ***
Светодиодные индикаторы не управляются реле, поэтому переключатель всегда горячий (даже если машина выключена).Убедитесь, что вы выключили выключатель, когда выключаете машину. Вы можете подключить небольшой светодиод между переключателем и желтым проводом, чтобы обеспечить визуальное уведомление.
OR —
Вы можете привязать бело-желтые провода от жгута проводов Optilux к фиолетовому туману. провод лампы, таким образом, оба источника света находятся под контролем реле. Если вы выберете это метод, вам все равно придется направить этот отдельный переключатель внутрь автомобиля, чтобы выключите светодиоды.Обрежьте желтый провод и подключите один конец к одной стороне переключателя, а другой конец желтого провода — к оставшейся клемме переключателя.
Разное
Навигация по записям
Previous post: Что будет если смешать тосол и антифриз: Можно ли смешать тосол и антифриз
Next post: Антиблокировочная тормозная система: Что такое антиблокировочная тормозная система (ABS) в автомобиле
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт
Поиск
Найти:
Рубрики
2019 © ИП Гатауллин Айрат Наилевич
Карта сайта
