Как правильно пользоваться штангенциркулем: снятие показаний, приемы работы

  1. Главная
  2. Измерительный инструмент

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

  • Определение показаний по нониусу
  • Устройство штангенциркуля
  • Порядок проведения измерений

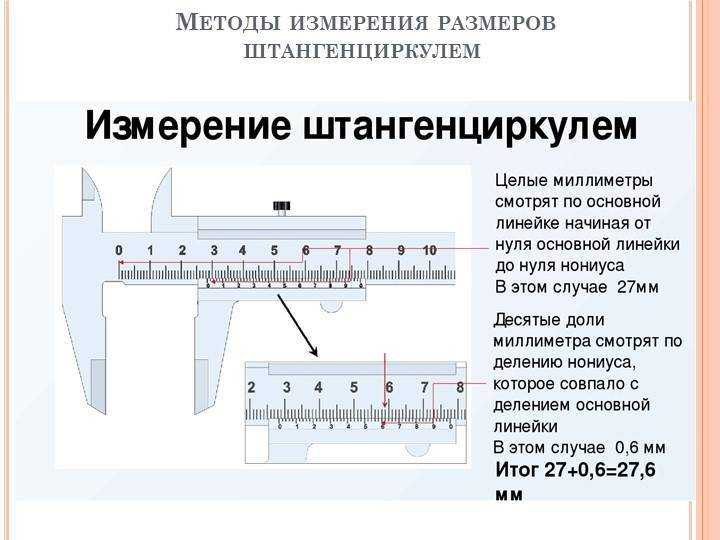

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы.
    После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

ПОДЕЛИТЬСЯ

Меряем штангенциркулем все что надо знать об измерениях – Мои инструменты

Содержание

  • 1 Из чего состоит измерительный инструмент — знакомимся с устройством
  • 2 Виды штангенциркулей
  • 3 Эксплуатация штангенциркуля — основные правила и рекомендации
  • 4 Как правильно пользоваться штангенциркулем пошаговая инструкция
  • 5 Измерение наружных поверхностей
  • 6 Как измерить внутренний диаметр штангенциркулем с циферблатом
  • 7 Как померить глубину цифровым прибором
  • 8 Как измерить прибором резьбовые соединения
  • 9 Как штангенциркулем измерить поршень
  • 10 Как увеличить срок службы

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.


Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

  1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
  2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
  3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
  4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
  5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали


Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

  1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
  2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
  3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно! Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.

Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

  • ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
  • ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
  • ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками


Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

  1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
  2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
  3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства


Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Как правильно пользоваться штангенциркулем пошаговая инструкция

После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.

Это интересно! Величина погрешности указывается на самом приборе. Если это механический инструмент, то величина погрешности указывается на подвижной рамке (обычно эта величина составляет 0,05 мм или 0,1 мм). Для циферблатных и цифровых устройств величина погрешности незначительная.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно! Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.


Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

  1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
  2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
  3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
  4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.


После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно! Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.


Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

  1. В одну руку нужно взять деталь, а во вторую штангенциркуль
  2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
  3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
  4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным


Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Это интересно! Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях. Учитывая их высокую стоимость, то проще купить нониусный прибор.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

  1. Выдвинуть планку путем перемещения подвижной рамки
  2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
  3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
  4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше


Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Как измерить прибором резьбовые соединения

Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.

Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:

  1. Измерить внешний диаметр болта прибором
  2. Замерить также высоту стержня без учета шляпки
  3. Посчитать количество витков
  4. Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2


Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.


Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.


Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность.  Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.


Обычно “штангели” продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Публикации по теме

Измерительный микроскоп — Студопедия

Поделись


ИЗМЕРЕНИЕ ДЛИН



Цель работы. Знакомство с устройством штангенциркуля, микрометра, микроскопа, приобретение навыков использования этих приборов для измерения линейных размеров тел.



Принадлежности. Модель линейного нониуса, штангенциркуль, микрометр, измерительный микроскоп, набор исследуемых тел.



КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ



Существует большое количество типов приборов, служащих для определения линейных размеров тел. Измерение длин часто производят масштабной линейкой. Величина наименьшего деления масштабной линейки называется ценой деления. Обычно цена деления линейки равна 1 мм. Точность измерения такой линейки не превышает 0,5 мм. Для повышения точности измерений измерительный прибор снабжают дополнительной шкалой, которую называют нониусом.

Линейный нониус

Линейный нониус представляет собой небольшую линейку со шкалой. Обычно m делений шкалы нониуса равны m-1 делениям основной шкалы прибора, например, масштабной линейки. Нониус A может перемещаться вдоль линейки В (рис.1). Для случая, изображенного на рис.1, m = 10.



0 1 2 3 4 5 6 7 8 9 10








0 1 2 3 4 5 6 7 8 9 10



Рис. 1





Пусть а – цена деления нониуса, b – цена деления масштабной линейки, тогда:

Величину, равную разности между ценой деления линейки и ценой деления нониуса, называют точностью нониуса. Таким образом, точность нониуса равна отношению цены деления масштаба к числу делений нониуса.

Например, если цена деления масштаба b = 1 мм, то при m = 10 точность нониуса равна 0.1 мм, а при m = 200.05 мм.



0 10



Измерение прибором, имеющим нониус, выполняют следующим образом: измеряемое тело помещают между нулевым делением шкалы масштаба и нулевым делением нониуса (рис. 2). Затем производят подсчет числа целых делений k шкалы масштаба, укладывающихся между нулевыми штрихами, и находят номер штриха n шкалы нониуса, который лучше других совпадает с каким-либо штрихом шкалы масштаба. Из анализа рис. 2 следует, что искомая длина тела L определяется формулой

.

Здесь k – число делений шкалы масштаба, укладывающихся в измеряемой длине; n – номер штриха нониуса, совпадающего с каким-либо штрихом шкалы масштаба. Таким образом:


.

Если b = 1 мм, m = 20, то (мм).

Штангенциркуль



Линейный нониус используется в измерительном инструменте, который называется штангенциркулем.



Штангенциркуль (рис. 3) состоит из стальной линейки 1 с ценой деления 1 мм и нониуса 2, который может перемещаться вдоль линейки. Линейка и нониус снабжены упорами 3 и 4. Когда упоры соприкасаются, нулевые штрихи шкалы линейки и шкалы нониуса должны совпадать друг с другом. Для того чтобы измерить длину предмета, его необходимо поместить между упорами, которые сдвигают до соприкосновения с предметом (без сильного нажима) и закрепляют винтом 5. После этого производят отсчет по линейке и шкале нониуса. Линейные размеры предмета определяют по следующей формуле:

(мм).



Микрометр



Микрометр (рис. 4) состоит из двух основных частей: скобы 1 и микрометрического винта 2. Микрометрический винт представляет собой



стержень, снабженный точной винтовой нарезкой. Он ввинчивается в отверстие скобы с внутренней нарезкой. На микрометрическом винте закреплен полый цилиндр (барабан) 3 со шкалой. При вращении микрометрического винта барабан перемещается вдоль линейной шкалы, нанесенной на стебле 4. Величина поступательного перемещения винта при повороте его на один оборот называется шагом винта. В микрометрах используются микрометрические винты, у которых шаг равен 0.5 мм. Фактически на стебле имеется две шкалы. Цена деления каждой из них равна 1 мм. Эти шкалы сдвинуты относительно друг друга на 0.5 мм. Цифры проставлены около делений нижней шкалы (рис. 4). Шкала барабана содержит 50 делений. При шаге винта 0.5 мм цена деления шкалы барабана равна 0.01 мм.


При измерении предмет помещают между упорами 5 и 6. Вращая микрометрический винт, добиваются того, чтобы измеряемый предмет был зажат между упорами. Для уменьшения ошибки, связанной с сильным и неодинаковым в разных опытах сжатием измеряемого предмета, микрометр снабжен специальной головкой (с трещоткой) 7, позво­ляю­щей создавать при измерениях небольшое, одинаковое во всех опытах давление на исследуемый объект.

Отсчет производят следующим образом: по нижней шкале стебля определяют число целых миллиметров, а по шкале барабана – число сотых миллиметра.

Далее, если между краем барабана и последним из наблюдаемых штрихов нижней шкалы виден штрих верхней шкалы, к полученному результату прибавляют 0.50 мм. Таким образом, в случае, представленном на рис. 5, измеряемая длина равна 12,73 мм.



П р и м е ч а н и е.Запрещается вращать микрометрический винт микрометра за барабан, так как в этом случае он может быть выведен из строя.

Измерительный микроскоп



Измерение размеров малых тел можно производить с помощью специального микро­скопа, снабженного прозрачной линейкой, изображение которой находится в фокальной плоскости окуляра.

Измерительный микроскоп (рис. 5) состо­ит из подвижного тубуса 1, который вставлен в корпус 2. На тубусе нанесена миллиметровая шкала с пределами 130 мм…190 мм. В верх­нюю часть тубуса вставлен окуляр 3 с прозрачной шкалой (линейкой). В нижнюю часть корпуса микроскопа ввинчен объектив 4. Подвижный тубус позволяет изменять расстояние между окуляром и объективом. Это приводит к изменению цены деления шкалы окуляра. В таблице приведены значения цены деления окулярной шкалы при различной длине тубуса.

Таблица 1

Длина тубуса (мм) Цена деления шкалы окуляра (мм)
0,056 0.043
0,053 0,039
0,049 0,036
0,045 0,033
0,041 0,030
0,038 0,028
0,036 0,027



Цена деления шкалы определяется суммарным увеличением, даваемым объективом и окуляром микроскопа.

При определении линейных размеров тел подсчитывают число делений шкалы окуляра, укладывающихся в его изображении, и умно­жают на цену деления шкалы:

L = a×n.



Точность измерения равна цене деления окулярной шкалы. Она возрастает с увеличением длины тубуса микроскопа.





ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ



ЗАДАНИЕ 1. Изучить устройство линейного нониуса по его модели. Изучить конструкцию штангенциркуля, определить его технические характеристики: предел измерения, точность нониуса. Изучить конструкцию микрометра, определить его технические характе­ристики: предел измерения, точность микрометра. Изучить конструк­цию измерительного микроскопа и его технические характеристики.

ЗАДАНИЕ 2. Определить объем бруска с помощью штангенциркуля.

1. Определить линейные размеры (a, b, h) бруска, проделав по 4 – 5 измерений в различных его местах.

2. Найти средние значения измеренных величин (`a,`b,`h ).

3. Вычислить среднее значение объема бруска .

4. Определить ошибку измерений величин a, b, h.

Если случайная ошибка измерений указанных величин значительно меньше точности штангенциркуля, то в качестве абсолютной ошибки измерений принимают ошибку, равную точности штангенциркуля.

5. Определить относительную ошибку, с которой определен объем бруска по следующей формуле:

.

6. Оценить среднюю абсолютную ошибку, с которой определен объем бруска:

D V= e ×`V.

Результаты измерений и вычислений занести в таблицу.

7. Окончательный результат представить в виде:

V = `V ± D`V .



Таблица 2

№ п/п a (мм) b (мм) h (мм) D a (мм) D b (мм) D h (мм)
1.
2.
3.
4.
5.
среднее





ЗАДАНИЕ 3. Определить объем шара и цилиндра с помощью микрометра или штангенциркуля. Подсчитать ошибку, с которой определен объем по формулам

а) для шара:

,

где D – диаметр шара;



б) для цилиндра:

,

где D – диаметр цилиндра, h – его высота.



ЗАДАНИЕ 4. С помощью весов определить массу одного из тел и, зная его объем, рассчитать плотность материала:

Найти ошибку, с которой определена плотность, по формуле

.

ЗАДАНИЕ 5. Определить диаметр отверстия капилляра с помощью измерительного микроскопа. Оценить ошибку измерений.





КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Что называется ценой деления прибора?

2. Как устроен линейный нониус?

3. Как определить точность нониуса?

4. Каким образом производятся измерения линейных размеров тел с помощью штангенциркуля, микрометра, измерительного микроскопа?

5. Как определяются ошибки прямых и косвенных измерений?



РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА



Лабораторный практикум по общей физике./ Под ред. Гершензона Е.М. и Малова Н.Н. – М.: Просвещение,1985.

Физический практикум. Т. 1 / Под ред. В.И.Ивероновой. – М.: Наука, 1967.

Сквайрс Д.Ж. Практическая физика. – М.: Мир, 1971.











Измерение линейных величин

Приборы и принадлежности: штангенциркуль, микрометр, измеряемые тела.

Нониус и микрометрический винт. Представим себе две линейки, сложенные вместе, как указано на рис. 1. Пусть цена деления (длина одного деления) верхней линейки равна l1, а цена деления нижней линейки – l2. Линейки образуют нониус, если существует такое число k, при котором

Kl2=(k + 1)l1(1)

У линеек, изображенных на рис. 1, k = 4. Верхний знак в формуле (1) относится к случаю, когда деления нижней линейки длиннее делении верхней, т. е. когда l2 > l1. В противоположном случае следует выбирать нижний знак. Будем для определенности считать, что L2 > L1. Величина

δ= l2l1 = l1/k =l2/(k + 1) (2)

называется точностью нониуса.

рис. 1.

В частности, если L1 = 1 мм, k =10 то точность нониуса. δ = 0,1 мм. Как видно из рис. 1, при совпадении нулевых делений нижней и верхней шкал совпадают, кроме того, k-е деление нижней и (k+1)-е деление верхней шкалы, 2k-е деление нижней и 2(k+1)-е деление верхней шкалы и т. д.

Начнем постепенно сдвигать верхнюю линейку вправо. Нулевую деления линеек разойдутся и с начало совпадут первые деления линеек. Это случится при сдвиге l2l1, равном точности нониуса δ . при двойном сдвиге совпадут вторые деления линеек и т. д. если совпали mе деления, можно, очевидно, утверждать, что их нулевые деления сдвинуты на mδ .

Высказанные утверждения справедливы в том случае, если сдвиг верхней линейки относительно нижней не превышает одного деления нижней линейки. При сдвиге ровно на деление (или несколько делений) нулевое деление верхней шкалы совпадает уже не с нулевым, а с первым (или nм) делением нижней линейки. При небольшом дополнительном сдвиге с делением нижней линейки совпадает уже не нулевое, в первое деление и т. д. В технических нониусах верхнюю линейку делают обычно короткой, так что совпадать с нижними может лишь одно из делений этой линейки. В дальнейшем мы всегда будем предполагать, что нониусная линейка является в этом смысле короткой.

Применим нониус для измерения длины тела А (рис.2). как видно из рисунка, в нашем случае длина L тела А равна

L = nl2 + mδ (3)

(l2>l1). Здесь nцелое число делений нижней шкалы, лежащих влево от начала верхней линейки, а m— номер деления верхней линейки, совпадающего с одним из делений нижней шкалы (в том случае, если ни одно из делений верхней линейки не совпадает в точности с делениями нижней, в качестве m берут номер деления, которое ближе других подходит к одному из делений нижней шкалы).

рис. 2.

Часто подвижная часть нониуса (верхняя линейка на рис. 1) имеет более крупные деления, т. е. l1>l2 . метод определения длины тела в этом случае рекомендуется найти самостоятельно.

Аналогичным образом можно строить не только линейные, но и угловые нониусы. Нониусами снабжаются штангенциркули (рис. 3), теодолиты и многие другие приборы.

При точных измерениях расстояний нередко применяют микрометрические винты – винты с малым и очень точно выдержанным шагом. Такие винты употребляются, например, в микрометрах (рис. 4). Один поворот винта микрометра передвигает его стержень на 0,5 мм. Барабан, связанный со стержнем, разбить на 50 делений. Поворот на одно деление соответствует смещению стержня на 0,01 мм. С этой точностью обычно и производятся измерения с помощью микрометра.

рис. 3.

рис. 4.

Микрометрический винт. Микрометр

Микрометрический винт применяется в точных измерительных приборах (микроскоп, микрометр) и позволяет проводить измерения до сотых долей миллиметра. Микрометрический винт представляет собой стержень, снабженный точной винтовой нарезкой. Высота подъёма винтовой нарезки за один оборот называется шагом микрометрического винта. Микрометр (рис.4) состоит из двух основных частей: скоба В и микрометрический винт А. Микрометрический винт проходит через отверстия скобы с внутренней резьбой, против микрометрического винта на скобе имеется упор. На микрометрическом винте закреплен полный цилиндр (барабан) с делениями по окружности. При вращении микрометрического винта барабан скользит по линейной шкале, нанесенной на стебле.

Для того, чтобы микрометрический винт А передвинулся на 1 мм, необходимо сделать два оборота барабана С. Таким образом, шаг микрометрического винта равен 0,5 мм. У того микрометра на барабане С имеется шкала, содержащая 50 делений. Так как шаг винта в =0,5 мм, а число делений барабана m =50, то точность микрометра

в/m = 0,5/50 = 1/100 мм (4)

Числовое значение измеряемого предмета находят по формуле

L = kв+ nв/m (5)

Длина измеряемого тела равно целому числу k мм масштабной линейки, n – деление нониуса, которое совпадает с любым делением масштабной линейки.

Измерение штангенциркулем и обработка результатов измерения

Штангенциркуль состоит из стальной миллиметровой линейки, с одной стороны, которая имеется неподвижная ножка. Вторая ножка имеет нониус и может перемещаться вдоль линейки. Когда ножки прикасаются, нуль линейки и нуль нониуса совпадает. Для того, чтобы измерить длину предмета, его помещают между ножками, которые двигают до соприкосновения с ножками предмета (без сильного нажима), и закрепляет винтом f. После этого делают отсчет по линейки и нониуса, вычисляют длину предмета по формуле (5).

Штангенциркулем измеряет высоту h и диаметр d цилиндра. Измерения производят следующим образом:

1. Цилиндр помещают между ножками В и Д штангенциркуля (слегка зажав ножки) и закрепляют винт.

  1. измеряют длину, диаметр цилиндра и производят отсчет по шкале линейки числа целых k мм, расположенных слева от нулевого деления нониуса и числа делений n шкалы нониуса, совпадающего с любым делением шкалы масштабной линейки. По формуле (5) делают отсчет. Измерения повторить три раза, слегка поворачивая цилиндр между ножками.

  2. Вычисляют абсолютные и относительные ошибки измерений. Результаты измерений и вычислений записывают в таблицу результатов.

Измерение микрометром и обработка результатов измерений

  1. Измеряемый предмет (толстую проволку или металлическую пластинку) помещают между упором Е и концом микрометрического винта А.

  2. Находят значения k и n по шкале стебля Д и барабана С. по формуле (5) производят отсчет искомых величин.

  3. Измерения диаметра проволки повторяют не менее пяти раз в различных местах.

  4. Вычисляют абсолютную и относительную погрешность. Результаты измерения и вычислений записывают в таблицу.

Контрольные вопросы

  1. Что такое нониус? Как надо пользоваться с нониусом?

  2. Для чего предназначен микрометр и штангенциркуль?

  3. Расскажите принцип работы штангенциркуля?

  4. Штангенциркуль чем отличается от микрометра?

  5. Что называется шагом микрометра?

k

(м)

n

h

(м)

Δh

(м)

k

(м)

n

d

(м)

Δd

(м)

1.

2.

3.

Сред.

k

(м)

n

L

(м)

ΔL

(м)

k

(м)

n

h

(м)

Δh

(м)

Lтс

(м)

1.

2.

3.

4.

5.

Сред.

Как пользоваться микрометром, примеры измерения длин и диаметров

Для проведения точных измерений обычной линейки бывает недостаточно. Применяемый большинством домашних мастеров штангенциркуль, так же не всегда обеспечивает необходимую точность. Если требуется измерение такой величины, как микрон (мкм), или 0,001 мм – необходим микрометр (на иллюстрации слева).

Сегодня рассмотрим в подробностях как пользоваться микрометром, делать правильные замеры, правильно калибровать и разбирать инструмент.

Виды микрометров

По способу индикации приборы подразделяются на следующие виды:

Механические аналоговые, со статической шкалой измерения

Показания снимают, совмещая риски на шкале. Рукоятка с микрометрическим винтом проворачивается до касания предмета, и по комбинации цифр на шкале вычисляется истинный размер.
Измерение микрометром этого типа требует определенных навыков.

Механические аналоговые, рычажные

Принцип действия такой же, как у предыдущей модели – но пользоваться гораздо удобнее. Значение измеряемой величины выводится на стрелочный индикатор. Это полезно в случае, когда производится массовое измерение.

Механические цифровые

Замеры производятся с помощью того же микрометрического винта, но показания выводятся на жидкокристаллический дисплей в реальном времени. Для этого в механизм встраивается точный датчик перемещения.

Лазерные микрометры

Замеры производятся по методу пересечения лазерного луча. С помощью оптики, луч превращается в плоскость. Приемный фотоэлемент анализирует уменьшение ширины луча, и выводит данные на дисплей.

Преимущество прибора – возможность измерить изделия сложной формы и отсутствие механического контакта с измерительными наконечниками.

Недостатки – невозможность измерить внутренний размер. И разумеется, стоимость. Позволить себе такой инструмент может не каждый домашний мастер.

По области применения микрометры подразделяются на следующие виды:

  1. Гладкий микрометр. Предназначен для измерений плоских и круглых поверхностей. Самый распространенный тип прибора;
  2. Микрометр – зубомер. Определяет линейные размеры зубьев шестерен и зубчатых колес. Имеет специальные конические насадки. Как правило, в комплект входит эталонная мера длины;
  3. Трубный микрометр. Предназначен для замера толщины стен в трубах. Применяется на этапе проверки качества производства, а так же износа стенок. Форма насадок позволяет не зависеть от внутренней кривизны измеряемой заготовки. Щуп касается стенки точечно, благодаря своей форме;
  4. Микрометр листовой. Позволяет точно замерять толщину листовых, пленочных и рулонных изделий. Подающий винт настроен на малый диапазон шкалы, поэтому точность измерения получается очень высокой. Предлагаются в двух конструктивных исполнениях:
  5. С плоскими насадками, для измерения нешироких заготовок.
  6. С удлиненной скобой – для производства замеров изделий большой площади, на удалении от кромки.
  7. Микрометр универсальный. Возможность смены головок позволяют измерять самые разные детали. Однако по причине лишних стыковочных узлов страдает погрешность прибора;
  8. Проволочный микрометр. Узкоспециализированный прибор, с помощью которого замеряют диаметр проволоки и шариков в подшипниках. За счет этого конструкция более компактная. С его помощью можно производить и другие измерения, но это не так удобно;
  9. Призматический микрометр. Предназначен для измерения диаметра многолезвийного инструмента. Опора выполнена в виде призмы;
  10. Микрометр канавочный. Его еще можно назвать глубиномером. Замеряет глубину выемок, канавок, дефектов, по отношении к базовой плоскости. Опорной плитой микрометр устанавливается на поверхность – а при помощи щупа измеряется глубина;
  11. Резьбомерный микрометр. Шкала может быть как метрической, так и дюймовой. В комплект входят специальные насадки для различных видов резьбы;
  12. Двушкальный (предельный) микрометр. Устанавливает предельные внешние размеры одной заготовки;
  13. Микрометр для горячего проката. Позволяет контролировать толщину изделия прямо в ходе производства. В качестве измерителя используется специальное откалиброванное колесо;
  14. Микрометр – нутромер. Предназначен для измерения внутренних диаметров;

Каждая группа имеет свое обозначение. Например, универсальный – МКУ, канавочный – МКН, и так далее, по первым буквам наименования складывается аббревиатура.

Устройство микрометра

Рассмотрим приборы, относящиеся к стандартному типу МК которые из-за наличия у них плоских измерительных поверхностей именуют гладкими.

Составные части микрометра

Они предназначены для наружных измерений с точностью до одной сотой миллиметра. Основными деталями и узлами, гладкого микрометра, являются неразъемно соединенные между собой:

  • микрометрическая головка
  • скоба

Микрометрическая головка

Это механическое отсчетное устройство с разрешением, как правило, в одну сотую миллиметра.

Микрометрическая головка

Механизм состоит из стебля, на лицевой части которого нанесены две линейные шкалы, разделенные контрольной риской.

Стебель с нанесенной на нем шкалой и контрольной риской

Обе шкалы миллиметровые, по шкале отмеченной числами, отсчитываются целые миллиметры. Шкала без чисел смещена относительно миллиметровой наполовину миллиметра.

Шкала без чисел для подсчета половин миллиметра

По ней определяют наличие или отсутствие в размере, половин миллиметра. С одной стороны в стебель вмонтирована микрометрическая гайка.

Микрометрическая гайка

Разрезы и навинчиваемые на её наружную резьбу регулировочная гайка предназначены для устранения люфта в соединении с микрометрическим винтом.

Регулировочная гайка

Отверстие в стебле является направляющим для вращательного и поступательного движения цилиндрической части микрометрического винта.

Отверстие в стебле

Винт имеет высокоточную резьбу с полумиллиметровым шагом.

Микрометрический винт со шпинделем

Цилиндрическая часть винта, условно назовем ее шпинделем, движется по направляющему отверстию в стебле. Торец шпинделя это одна из измерительных поверхностей инструмента.

Измерительные плоскости

На другом конце винта через соединительные детали крепится барабан с круговой шкалой.

Барабан с круговой шкалой

У приборов небольших габаритов круговые шкалы обычно поделены на 50 частей.

Поворот круговой шкалы относительно контрольной риски на одно деление, соответствует перемещению шпинделя на одну сотую миллиметра. Получается, цена деления шкалы барабана 0,01 мм.

Вращение барабана при измерениях и настройке должно выполняться только за колесо привода фрикциона или трещотки.

Трещетка и фрикцион

Трещоткой называют храповой механизм, который также как и фрикцион срабатывает при крутящем моменте превышающем расчётно-допустимый.
На микрометре типа МК устанавливаются головки с одинаковым измерительным диапазоном 25 мм.

Скоба микрометра

Стебель соединён скобой, а с противоположной ее стороны расположена пятка. У микрометров типа МК с верхним пределом измерений до 300 мм пятка несъёмная.

Скоба и пятка микрометра

Торцы пятки и шпиндельной части винта это измерительные поверхности или плоскости с высокой взаимной параллельностью. Винт и пятка соосные.

Твердосплав на торцах пятки и шпиндельной части винта

Для противодействия износа на оконечности пятки шпинделя обычно наплавляют твёрдосплавные элементы.

Пределы измерений микрометров

Микрометры различаются по пределам измерений, которые определяются размерами их скоб и увеличиваются пошагово через каждые 25 мм.

Пределы измерений микрометров
Нижний предел измеренийВерхний предел измерений
МК 2525
МК 502550
МК 755075
МК10075100
МК 125100125
МК 150125150
и так до
МК300275300

Существуют инструменты с верхними измерительными пределами, доходящими до 2000 и даже 3000 мм.

Микрометры больших размеров

Нижние и верхние пределы указываются на скобах прибора, а число верхнего предела содержится в условных обозначениях моделей, например, МК -300.

Нижний и верхний измерительные пределы

За числом верхнего предела следует число, указывающее на класс точности, например, МК 300-1.

 У микрометра с верхним пределом измерений свыше 100, линейная шкала имеет числовую разметку от нуля и к ее показаниям надо прибавлять нижний измерительный предел данного инструмента.

Обозначение нижнего измерительного предела

Поскольку микрометр — прибор высокой точности, скобы некоторых из них изолируются от воздействия температуры рук.

Наличие изолятора на скобах приборов

В комплекте с прибором имеющего верхний измерительный предел от 50 мм и выше, обязательно поставляется установочная мера.

Установочная мера, он же, эталон для калибровки

Установочная мера необходима для проверки и настройки инструмента. Установочные меры длиной 100 и более миллиметров, оснащены теплоизоляцией, за которую их надо удерживать при использовании.

Установочные меры с теплоизолятором

Проверяем настройку микрометра

Стандартная проверка микрометра на нулевую установку делается:

  • перед его использованием;
  • периодически в процессе эксплуатации;
  • при подозрении в сбое настройки.

Температура микрометра и контрольных мер должна быть уравнена с температурой воздуха в рабочем помещении. Измерительные поверхности пятки и штока очищаются и это лучше делать плотной бумагой.

Чистка инструмента

Использовать текстиль оставляющий ворс нежелательно. После чистки необходимо проконтролировать точность показаний. Для этого необходимо несколько раз свести шток до упора, продолжая вращение на пол оборота с помощью трещотки.

Точное совпадение нулевой риски с контрольной, говорит о готовности инструмента к работе. Микрометры с верхним пределом измерений свыше 50 мм проверяются на ноль с простановкой между измерительными плоскостями установочных мер.

Во избежание нагрева эталонного цилиндра ограничьте его контакт с рукой.

Обратите внимание

При проверке, торцы эталона должны быть плотно и без малейшего перекоса прижаты к измерительным поверхностям инструмента.

Поэтому поперечными и вращательными движениями эталона помогаем поймать плоскость с одновременным поджатием через трещотку.

Направление вращения эталона

Внимание! Вращательные движения эталона нужно на встречу движения барабана. Поскольку усилие прижима шпинделя может превысить расчётное.

Инструкция по калибровке микрометра

Если проверка показала несовпадения контрольной риски с нулём шкалы или произошел полный сбой настройки, инструмент нужно откалибровать.

Сделав, как положено, сведение измерительных поверхностей блокируем шпиндель стопором.

Ослабляем барабан ключом

Если на микрометрической головке фиксация барабана делается винтовым стопором с боку, его надо ослабить с помощью ключа.

Барабаны, фиксирующиеся боковым стопором, после его ослабления, можно смещать з продольно и регулировать его край относительно линейных шкал.

Ставим «0» круговой шкалы точно напротив контрольной риски, одновременно обеспечивая совмещение края барабана с нулевым делением на миллиметровой шкале.

После зажима винта ключом и застопоривания, проверяем результат и, при необходимости, повторяем процедуру.

Проверяем совпадение рисок

Барабаны могут отличаться способом фиксации, некоторые фиксируются корпусом трещотки.

Рассмотрим еще несколько конструкций микрометра

После установки поверочной меры по правилам описанным выше:

  1. Стопорим шпиндель.
  2. Отпускаем зажим барабана.
  3. Поворачиваем его шкалу до совпадения нуля с контрольной риской.
  4. Придерживая барабан в настроенном положении, затягиваем корпус трещотки.
  5. Отпускаем стопор шпинделя и проверяем результат настройки.
  6. Если все хорошо, затягиваем корпус трещотки с большим усилием.
  7. И повторно проверяем точность настройки.

У некоторых моделей барабан устанавливается на конус винта.

Иное крепление барабана

После снятия основного резьбового натяга требуется подать вперед барабан с некоторым усилием, чтобы снять зажим конуса.

Снимаем зажим конуса

Часто это требуется и после легкого винтового зажима все остальные действия по регулировке такие же.

Как правильно считывать показания?

Шкалу на стебле можно рассматривать, как обычную линейку с дополнительным полу миллиметровым разрешением. В процессе измерения, круговая шкала занимает какое-то положение относительно контрольной риски на линейной шкале.

Деление на миллиметровой шкале ближайшее к острому краю барабана, или совпадающее с ним, показывает число целых миллиметров.

Показывает число целых миллиметров

Если нет полного совпадения с миллиметровым делением, смотрим на деления полу миллиметровой шкалы. Это означает, что в данном размере кроме целых миллиметров есть десятые и сотые, которые надо прибавить к целым делениям на круговой шкале.

Полумиллимитровая шкала

Деление, совпадающее с контрольной риской, соответствует числу сотых долей миллиметра. В итоге все составляющие суммируются, что и будет результатом измерений.

Итоговое значение размера

Примеры измерения целых и дробных размеров

С краем барабана точно совпадает деление с числом 28. Полумиллимитровых составляющих нет, сотых долей тоже. В этом случае обычно говорят, размер в нулях, получилось точное целое число.

Ближнее к краю барабана деление с числом 26, полумиллиметрового деления, которое к краю ближе, чем миллиметровые не наблюдается. Значит полу миллиметровых долей нет. На круговой шкале 36 и пять сотых, таким образом, действительный размер у нас получился 26,365 мм.

Дробный размер

Если микрометр с нижним измерительным пределом от 100 миллиметров, то к его показаниям прибавляется величина нижнего предела указанного на его корпусе.

Наиболее частые ошибки при считывании показаний относительно полумиллиметровой шкалы:

  • невнимательность;
  • плохое зрение;
  • недостаток знаний;
  • иногда, неотрегулированное положение края барабана относительно линейных шкал.

Сравнение замеров штангенциркулем и микрометром

Рассмотрим пример измерения размера штангенциркулем. Измерение показало размер 22 мм.

Замеряем штангенциркулем, проверяем микрометром

Уточняющий замер микрометром показал, что этот размер меньше чем 22 на 12 сотых и равен 21,88 мм. На чертеже он записывается как 22 с допуском -0,12.

Такое ступенчатое измерение оградит от многих ошибок. Еще одно применение инструмента заключается в измерении отклонений относительно другого размера, например, при выяснении величины износа или искажение формы.

Как правильно снимать размер, инструкция

Снятие размера начинается с выбора подходящего микрометра. Его верхний предел должен превышать измеряемую деталь, но не более чем на 25 мм.

  1. Температура измеряемого изделия и температура микрометра, во время измерения, должна быть равна температуре окружающей среды.
  2. На поверхностях измеряемого элемента недопустимы забоины, механические загрязнения.
  3. Положение скобы микрометра ориентируется так, чтобы показания были хорошо видны.
  4. Для устойчивости, один из пальцев руки держащих скобу, полезно прислонить к детали.

    Если прислонить палец к детали, удобно будет делать замер

  5. Ось микрометра надо ориентировать параллельно и симметрично линии размера.

Если измерительные поверхности ложатся на измеряемую деталь полностью, допускается отклонения оси микрометра от линии диаметра около 2 мм в каждую сторону.

Допустимые отклонения

Наша задача установить ось микрометра параллельно линии размера легким покачиванием корпуса с одновременным закручиванием винта трещотки.

Размер, образованный между плоскостью и диаметром также требует установки оси микрометра симметрично линии диаметра.

Размер считается снятым правильно, если контакт измерительных поверхностей плотный и при срабатывании трещотки показания на круговой шкале не изменяются.

Совершенно не лишнее, для самопроверки, повторить измерения. Если прочтение результата затруднено, необходимо застопорить винт до снятия инструмента с детали.

Попробуйте, не меняя значений, завести инструмент на деталь и вывести. Если при этом вы ощущаете некоторое усилие, то значит замер проведен правильно.

Правильные действия при проведении замера

Усложненные измерения диаметров

По мере увеличения измеряемых диаметров способность к самоустановке у поверхностей уменьшается, а склонность к перекосам возрастает. Вес микрометра и ограниченная видимость прибавляют сложности в измерениях.

Проводя замер больших диаметров, устанавливать измерительные поверхности удобнее на крайние точки диаметра находящиеся в вертикальной плоскости.

Точки диаметра для снятия размера

Как правильно замерять и держать инструмент

Работая с большим инструментом, левой рукой прижимаем пятку к измеряемой поверхности снизу, правая рука удерживает микрометр за привод трещотки, держав оси микрометра в примерно вертикальном положении.

Так держать правильно

Подводя шпиндель, и одновременно делая им движения поперёк оси детали, находим точку на измеряемой поверхности с наибольшим сопротивлением поперечному движению шпинделя.

Находим поперечную точку

После нахождения этой точки двигаем шпинделем вдоль оси детали, одновременно поджимая его.

Ищем продольные точки

В результате шкала барабана останавливается на каких-то наименьших показаниях.

Наличие уплотненного подвижного, но без рывков, контакта измерительных плоскостей с поверхностями обязательно.

Для порядка делаются несколько проверок полученного результата. За достоверные показания принимаются повторяемые.

При измерениях больших диаметров классическим способом многое зависит от навыков измеряющего.

Способ измерения микрометром с уравновешенной по вертикали осью, уменьшает влияние человеческого фактора.

Уравновешивающий груз

Плоскость пятки устанавливается на верхнюю точку диаметра, и ось микрометра автоматически совпадает с линией размера.

Останется только сделать прижим шпинделем, но для начала надо найти на диаметре верхнюю точку.

На неё укажет максимальные отклонения стрелки индикатора биения проходящего над диаметром.

Прибор контроля на биение

Найденное место отмечается маркером.

Верхнюю точку можно определить приложенным гидроуровнем. Точка соприкосновения корпуса уровня с диаметром будет верхней.

Определение верхней точки уровнем

Измерение длины

При измерении значительных длин между параллельными плоскостями, ось микрометра надо установить параллельно линии размера.

Измерение значительных длин

Склонность к самоустановке сохраняется, если плоскость на измеряемом элементе только с одной стороны, а с другой образуется лишь точечный контакт.

Плоскость и точечный контакт

При измерении расстояния между плоскостями, за достоверные показания принимают наименьшие, при условии наличия уплотненного контакта измерительных плоскостей с измеряемыми.

Условия уплотненного контакта

Уплотнение контакта должно ограничиваться срабатыванием трещотки.

Длины могут находиться между линиями и точками, создающими с измерительными поверхностями точечный контакт в одной или двух плоскостях.

Варианты измерения размеров

Познакомиться с порядком измерения длины между двух радиусов с параллельными осями и точечным контактом с измерительными поверхностями в одной плоскости.

Измерение длины между двух радиусов

Пятка микрометра прижата. Шпиндель медленно подводится, совершая движение поперек оси радиуса, в поисках точки уплотненного контакта.

Встав на найденные точки, шпиндель продолжает подводиться при мелких подвижках, но уже параллельно оси радиуса.

Снятие размера можно считать законченным, при установке шкалы на наименьших показаниях при уплотненном контакте.

Длины между сферами или острыми конусами создают точечный контакт с измерительными поверхностями в двух плоскостях.

Измерение между сферами

Тем самым полностью, исключая возможность их самоустановки.

Пятку микрометра прижимаем, перемещая шпиндель к линии размера, производя пробные замеры.

Стрелкой указано направление движения микрометром

Находим положение, в котором будет уплотненный контакт с размерообразующими точками при наибольших показаниях шкалы.

Показания шкалы и уплотнение контакта должны ограничиваться срабатыванием трещотки.

За справедливые показания принимаются повторяемые при проверке.

Влияние температуры на измерения

Вместе с погрешностями измерений, природа которых механическая, искажения в измерениях возникают из-за перепадов температур. Тепловым расширением подвержены детали, микрометры, установочные меры.

Причём чем больше измерительные пределы микрометра, тем выше требования к его температурной стабильности.

Настроенный на «0» микрометр и затем подогретый, например, будучи положенным в карман. Через полчаса при проверке покажет отклонения от нулевой настройки.

Поэтому настроенный микрометр при использовании размещается подальше от любых источников даже незначительного нагрева.

Тепловые расширения деталей могут быть ещё большими. Даже при чистовой обработке может создаваться нагрев искажающий измерение.

Интенсивное жидкостное охлаждение остужает деталь, не позволяя ей увеличиваться в размерах.

Диагностика состояния микрометра и обслуживание

Нарушение правильной работы микрометра происходит из-за:

Что приводит к нарушению параллельности между измерительными поверхностями.

Люфт микрометрической пары регулируется накидной гайкой с проверкой легкости хода винта на всём диапазоне.

Проверка винта на износ, заключается в контрольных измерениях проверенными эталонами. Делается пять разных замеров.

Пять замеров при проверке на износ

Для микрометра от 0 до 25 это мерные плитки с длинами от 5 до 25 мм.

Отклонение от нуля при измерении мерных длин плиток свидетельствует об износе винта.

Износ винта дает погрешность при измерении

Величина износа не должна оказывать влияние на превышение предельно допустимых отклонений предусмотренных техническими условиями на микрометры.

Отклонения у измерительных поверхностей от плоскостности выражается в их неравномерном износе с занижением по краям.

Выявляется износ измерением мерной длины с полным контактом с измерительными плоскостями и при контакте с краями.

Износ измерительных плоскостей

Разница в показаниях это величина износа.

Деформации скобы проявляются в нарушении параллельности измерительных плоскостей, которые проверяются измерениями мерной длины их краями и в 4-х положениях по окружности.

Предельно допустимые отклонения измерительных поверхностей от параллельности и плоскостности, зависящие от класса точности микрометра и его измерительных пределов приводятся в стандартных технических условиях.

Таблица предельно допустимых отклонений измерительных поверхностей

В качестве обслуживающей и консервационной смазки для микрометров, обычно применяется технический вазелин.

Перед тем как сдать инструмент на поверку в лабораторию, его разбирают, чистят, смазывают и калибруют.



Какая часть штангенциркуля показывает точный размер?

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали.

Какая часть штангенциркуля показывает точный размер?

Рамка – подвижная часть инструмента. На рамке может быть одна или две шкалы нониуса, на верхней шкале измеряются тысячные доли миллиметров, на нижней – сотые. Таким образом достигается точность измерений.

Как работать с нониусом?

Принцип работы шкалы основан на том факте, что человек гораздо точнее замечает совпадение делений, чем определяет относительное расположение одного деления между другими. Шкала-нониус имеет деления, расстояние между которыми на определенную величину меньше, чем между делениями основной шкалы.

Как правильно измерить внутренний диаметр штангенциркулем?

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали.

Как производятся измерения штангенциркулем и микрометром?

Для измерения штангенциркуль обычно берут в правую руку, а измеряемый предмет помещают между губками, придерживая его левой рукой, и плотно зажимают между губками. Затем производят отсчёт. Для измерения внутренних размеров пользуются заострёнными губками 7 и 8, для измерения глубины – глубиномером 9.

Как измерять штангенциркулем 0 05?

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы.

Как измерить длину предмета с помощью микрометра?

Измеряемое изделие зажимают между измерительными плоскостями микрометра. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0,01 мм.

Как измерить диаметр?

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где: d – определяемый диаметр; l – длина измеренной окружности.

Как измеряется штангенциркулем целые и десятые доли миллиметра?

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа).

Как измерять штангенциркулем целые и десятые доли миллиметра?

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис.

Как определить точность штангенциркуля?

Точность его измерения — десятые или сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.

Какая деталь штангенциркуля отвечает за высокую точность?

Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений.

Как определить цену деления нониуса?

Нониус имеет небольшое число делений n (10, 20 или 50 делений-штрихов). Нулевой штрих нониуса выполняет роль стрелки и позволяет отсчитывать размер в миллиметрах на основной шкале. Цена деления нониуса с равна цене деления основной шкалы а=1 мм, разделенной на число делений шкалы нониуса n: .

Как правильно измерить микрометром?

Гайкой вращаем винт до тех пор, пока губки не сомкнутся. Трещоткой до щелчка подтягиваем винт, чтобы зафиксировать измерительные поверхности. Барабан вращают, пока нулевая точка на его шкале не совпадет с эталонной риской на стебле. Это и есть нулевое положение.

Как производят отсчет длины с помощью микрометра?

Измеряемое изделие зажимают между измерительными плоскостями микрометра. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0,01 мм.

Чему равна приборная погрешность микрометра штангенциркуля?

Для приборов, оснащённых нониусом, за приборную погрешность принимается погрешность нониуса (для штангенциркуля – 0,1 мм или 0,05 мм, для мик- рометра – 0,01мм).

Чем отличается штангенциркуль 1 от 2?

ШЦ-II. Имеет двустороннее расположение губок. В отличие от ШЦ-1, позволяет производить разметку, для чего снабжен устройством подачи рамки; ШЦ-III.

Какую наибольшую длину можно измерить штангенциркулем?

Особенно популярны штангенциркули. Они помогают точно определить размеры до 0,02 мм. Универсальность этих измерительных инструментов позволяет использовать их для определения наружных и внутренних размеров деталей, некоторые модели могут также замерять глубину отверстий.

Для чего служит штангенциркуль?

Штангенциркуль – это универсальный инструмент для измерения с точностью до 0,1 или 0,01 мм внутренних и наружных размеров, а также глубины отверстий. Он входит в число наиболее популярных измерительных инструментов благодаря простоте конструкции, быстроте в работе и удобству в эксплуатации.

Что такое точность нониуса?

Получаемая из формулы (1) разность b–f=b/m называется точностью нониуса, то есть точность нониуса b/m равна отношению цены наименьшего деления масштаба к числу делений на нониусе. Точность нониуса часто бывает равна 1/10 мм; в этом случае b=1 мм, m=10.

Какая точность измерения штангенциркулем с нониусом?

0,05мм

В каком году изобретен штангенциркуль?

Первое серийное производство штангенциркулей было налажено в США изобретателем Джозефом Брауном 1850 г. в компании Brown and Sharpe это был первый инструмент для конкретных измерений который можно было купить за деньги и который был доступен простому работнику.

Что такое приборная погрешность измерения?

Приборные погрешности – погрешности, связанные с точностью из- готовления прибора, используемого для измерения. Они могут носить как систематический, так и случайный характер.

Как определить приборную погрешность линейки?

Точность прибора зависит от цены наименьшего деления его шкалы и указывается на самом приборе или в его паспорте. Если этих данных нет, то пользуются следующими правилами. Если прибор снабжен нониусом (например, штангенциркуль), то его точность (и приборная погрешность) равна цене наименьшего деления хпр = .

Что называется прямым измерением?

Прямые измерения – это измерения, выполняемые при помощи мер, т. е. измеряемая величина сопоставляется непосредственно с ее мерой. Примером прямых измерений является измерение величины угла (мера – транспортир).

Как точно измерять штангенциркулем 0 05?

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы.

Как называется шкала расположенная на подвижной рамке?

Она заключается в нанесении на подвижную рамку специальной дополнительной шкалы — нониуса.

Как определить десятые доли миллиметра на Штангенциркуле?

Целое число миллиметров отсчитывается по шкале штанги слева направо нулевым штрихом нониуса. Дробная величина (количество десятых долей миллиметра) определяется умножением величины отсчета (0,1 мм) на порядковый номер штриха нониуса (не считая нулевого), совпадающего со штрихом штанги.

Как определить точность нониуса?

Получаемая из формулы (1) разность b–f=b/m называется точностью нониуса, то есть точность нониуса b/m равна отношению цены наименьшего деления масштаба к числу делений на нониусе. Точность нониуса часто бывает равна 1/10 мм; в этом случае b=1 мм, m=10.

Что измеряется штангенциркулем?

Штангенциркуль (нем. Stangenzirkel) — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях – глубин отверстий.

Какие виды Штангенциркулей бывают?

Виды штангенциркулей

  • ШЦ-I — инструмент с 2-сторонним размещением губок для измерения наружных и внутренних величин и глубиномером.
  • ШЦК — оснащен круговой шкалой для определения точного размера.
  • ШЦТ-I — односторонние губки для измерения наружных линейных размеров.

Чему равна приборная погрешность микрометра?

Погрешность измерения микрометром составляет от 1 до 50 мкм в зависимости от измеряемых диапазонов и класса точности прибора.

Как работает Штангель?

По штанге двигается подвижная рамка, которая содержит еще одну шкалу, – это и есть нониус. Нониус имеет разметку на доли делений, без которых невозможно достичь точности измерений. Точность инструмента, в зависимости от разновидности, может составлять десятые и даже сотые доли миллиметра.

Какая точность измерения штангенциркуля с нониусом?

Штангенциркуль нониусный тип ШЦ-I

Методика поверки штангенциркулей регламентирована ГОСТ 8. 113-85. Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,05мм, для 2 класса 0,1мм.

Как снимать отсчет по Нониусу?

Определение показаний по нониусу

Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Как по Штангенциркулю производят?

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис.

Как определить цену деления штангенциркуля?

Цена деления основной шкалы штангенциркуля составляет 1 мм, цена деления нониуса δ указана на самом нониусе и обычно равна 0.1 – 0.05 мм.

Что такое Нониусный?

Нониусный штангенциркуль – это одно из самых распространенных средств измерения, сфера применения которого широка и практически не ограничена. Этот инструмент незаменим во многих сферах производства, строительства или в хозяйственной деятельности.

Какой точностью измеряют линейные размеры тела с помощью штангенциркуля и микрометра?

Штангенциркуль. Штангенциркулем (рис. 5) называется прибор, применяющийся для измерения линейных размеров с точностью от 0,1 до 0,02 мм. Штангенциркуль состоит из линейки (штанги) 1 с миллиметровыми делениями (Y = 1 мм) и подвижной рамки 2 с нониусом 3 и закрепляющим винтом 4.

Как поставлен циркуля производят отсчет целых и десятых долей миллиметра?

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра – по шкале нониуса, начиная от нулевой отметки до той риски, которая совпадает с какой – либо риской миллиметровой шкалы.

Что за единица измерения мкм?

Микроме́тр (русское обозначение: мкм, международное: µm; от греч. μικρός «маленький» + μέτρον «мера, измерение») — дольная единица измерения длины в Международной системе единиц (СИ). Равна одной миллионной доле метра (10−6 метра или 10−3 миллиметра): 1 мкм = 0,001 мм = 0,0001 см = 0,000001 м= 1000 нм.

Какие существуют измерительные приборы?

Некоторые измерительные приборы

  • Амперметр
  • Ацетометр
  • Барометр
  • Вольтметр
  • Динамометр
  • Дозиметр
  • Омметр
  • Рефлектометр

Какие геометрические параметры деталей можно измерить микрометром?

Микрометр со вставками типа МВМ предназначен для измерения среднего диаметра метрических, дюймовых и трубных резьб. В комплект микрометра входит установочная мера (для микрометров с верхним пределом измерения свыше 25 мм).

Микрометры и штангенциркули [Сходства, различия и все остальное]

Микрометры и штангенциркули являются точными измерительными инструментами.

Различие между этими инструментами заключается в их точности и типах измерений, которые они могут выполнять.

Ознакомьтесь с таблицей ниже, чтобы узнать об основных различиях между двумя инструментами, а затем продолжайте читать, чтобы лучше понять, что означают эти различия, когда придет время их использовать.

Micrometers

Calipers

Accuracy

0. 0001″

0.001″

Measuring Range

1″ increments

Типы измерений

Внешние измерения

Внутренние, внешние и глубинные измерения

Содержание

Сравнение микрометров и штангенциркулей

Точность

Микрометры более точны.

Типичный микрометр имеет точность до 0,0001″, а штангенциркуль — только до 0,001″.

Это делает микрометр в 10 раз более точным, чем штангенциркуль.

Только имейте в виду, что вы можете купить дешевые версии обоих инструментов, которые имеют худшую точность. Кроме того, если вы купите более крупные версии этих инструментов, они часто будут иметь более низкую точность.

Микрометр 17-18″ может иметь точность только до +/- 0,0002″, а штангенциркуль 0-24″ может иметь точность только до +/- 0,002″.

Подводя итог, обратите внимание, что есть некоторые различия в точности, но в целом вы обнаружите, что микрометры в 10 раз более точны, чем штангенциркуль.

Диапазон измерения

0–6 дюймов Набор микрометров

Микрометры поставляются с диапазонами измерения 1 дюйм. 0–1 дюйм, 1–2 дюйма, 2–3 дюйма и т. д. Диапазон 0-6″. Также можно найти более крупные варианты с диапазонами измерения 0-12″ и 0-24″. Доступны также некоторые другие диапазоны, такие как 0-4″ и 0-8″, но они встречаются гораздо реже.

Эта разница в диапазонах измерения означает, что вам потребуется набор микрометров для измерения в том же диапазоне измерений, на который способен один штангенциркуль.

Штангенциркули имеют больший диапазон измерений, но менее точны.

Типы измерений, на которые они способны

Штангенциркуль для измерения внутреннего отверстия Стержень для измерения глубины выдвинут из штангенциркуля – показано крепление для основания глубины

Большинство штангенциркулей позволяют измерять внутреннюю и внешнюю сторону, а также глубину.

Стандартный наружный диаметр измеряется цифровым штангенциркулем

Микрометры могут выполнять только один тип измерения.

Наиболее распространенным типом микрометра является наружный микрометр, обычно называемый просто микрометром или иногда микрофоном.

Внешний микрометр 0-1″

Внутренние микрометры и микрометры глубины также доступны для измерения внутренних и глубинных измерений.

Штангенциркули способны выполнять гораздо большее количество измерений.

Микрометр глубины с несколькими стержнями для измерения различных размеров Внутримикрометр с несколькими насадками для измерения различных размеров

Простота использования

Чтобы сохранить дополнительную точность микрометра, необходимо соблюдать осторожность при его использовании.

Даже небольшое усилие, которое вы прилагаете, чтобы закрыть микрометр, может изменить ваши измерения. Многие микрометры имеют храповик или фрикционные упоры, которые помогают решить эту проблему.

Когда вы работаете с точностью до десятой доли (машинистский жаргон для 0,0001″), в игру вступает даже температура. Металлы расширяются и сжимаются при изменении температуры. Чтобы защититься от этого, большинство микрометров имеют пластиковые детали, которые можно использовать для изоляции от инструмента.

Внешний микрометр 0-1″ с куском черного пластика для теплоизоляции

Хорошая подставка для микрометра также может помочь в обеспечении точности. не так точно

Штангенциркули использовать быстрее, чем микрометры. Челюсти могут открываться и закрываться за доли секунды.

Микрометры должны провернуть наперсток около 40 раз, чтобы пройти один дюйм хода.

Сравнение цен

Микрометр и набор штангенциркулей имеют одинаковую цену. Возьмем, к примеру, микрометр 0-1″ от Mitutoyo и набор штангенциркулей 0-6″ от Mitutoyo.

Разница будет заключаться в том, что для охвата того же диапазона измерений набором штангенциркулей вам потребуется набор микрометров 0-6 дюймов. Хороший набор микрометров будет стоить немного дороже, чем обычный штангенциркуль 0-6 дюймов.

Подробнее о микрометрах и штангенциркулях

Части микрометра

Измеряемая деталь помещается между пяткой и шпинделем микрометра. Шпиндель регулируется внутрь и наружу поворотом наперстка по часовой стрелке или против часовой стрелки.

В зависимости от используемого микрометра для фиксации микрометра определенного размера можно использовать стопорную гайку, стопорное кольцо или стопорный рычаг. Некоторые инструменты не имеют функции блокировки.

Измерения считываются по шкалам на втулке и наперстке.

Корпус микрометра может различаться в зависимости от марки и типа микрометра. Некоторые из них сделаны специально, чтобы иметь меньшие рамки для различных измерительных приложений.

Многие микрометры также имеют храповой или фрикционный стопор, который ограничивает усилие, прикладываемое к барабану. Это позволяет проводить более последовательные измерения.

Детали суппорта

Челюсти для внешних измерений используются для измерения таких характеристик, как длина, ширина и толщина.

Челюсти для внутренних измерений используются для измерения таких характеристик, как размеры отверстий и ширина паза или канавки.

Стержень для измерения глубины используется для измерения глубины отверстий, цековок и высоты ступеней.

Шкала и циферблатный индикатор используются вместе для получения показаний измерений.

Суппорт штангенциркуля, состоящий из подвижных губок, вместе с циферблатом индикатора скользит по балке.

Стопорный винт можно использовать для удержания штангенциркуля определенного размера при повторных измерениях.

Цифровые микрометры по сравнению с аналоговыми

Цифровые микрометры отличаются высокой скоростью считывания измерений. Их дисплей практически не требует обучения оператора.

Еще одним преимуществом цифрового микрометра является то, как быстро можно преобразовать измеренные значения между дюймовыми и метрическими показаниями. Простое нажатие кнопки может сэкономить время и выполнить преобразование за вас.

Аналоговый микрометр Starrett Цифровой микрометр Mitutoyo

Недостатком является то, что они, как правило, немного дороже, чем стандартный аналоговый микрометр, и они более восприимчивы к загрязнениям, таким как вода и охлаждающая жидкость. Некоторые модели предлагаются с сопротивлением или защитой от различных загрязнений.

В последние годы цены на цифровые микрометры упали, что сделало их более доступными.

Аналоговые микрометры, как правило, являются очень надежным инструментом, и многие из них используются на протяжении поколений. Это также означает, что на рынке существует множество бывших в употреблении вариантов аналоговых микрометров.

Если для вас важнее всего стоимость, я рекомендую использовать аналоговый микрометр. Если важны простота использования и эксплуатации, используйте цифровой микрометр.

Цифровые, циферблатные и нониусные штангенциркули

Штангенциркуль Mitutoyo

Штангенциркули являются наиболее упругим типом штангенциркуля. На них меньше всего повлияют такие вещи, как грязь, вода или охлаждающая жидкость. К сожалению, с ними труднее всего проводить измерения. Обучение чтению весов требует некоторой практики.

Штангенциркули с часовым механизмом представляют собой хорошую золотую середину с измерениями, которые относительно легко выполнить с помощью лицевой стороны индикатора. Они достаточно устойчивы к загрязнению, хотя с ними следует обращаться осторожно.

Штангенциркуль с круговой шкалой

Цифровые штангенциркули на сегодняшний день являются самыми простыми в использовании. ЖК-дисплей избавляет от любых догадок при чтении ваших измерений. Они также наиболее подвержены повреждениям от таких вещей, как грязь и охлаждающая жидкость.

Если они не используются в самых суровых условиях, я рекомендую приобрести цифровые штангенциркули. При необходимости цифровые штангенциркули можно приобрести с защитой от проникновения.

Резюме

Несмотря на то, что оба они являются прецизионными измерительными инструментами, между микрометрами и штангенциркулем есть некоторые ключевые различия.

Микрометры более специализированы и имеют меньший диапазон измерений. В результате они, как правило, более точны и часто позволяют проводить измерения с точностью до 0,0001 дюйма.

Штангенциркули более универсальны. У них гораздо больший диапазон измерения. Чтобы добиться этого, они жертвуют точностью и чаще всего проводят измерения с точностью до 0,001″.

Как видите, у них обоих есть свои сильные и слабые стороны, но, в конце концов, это два самых важных точных измерительных инструмента, которые вы можете иметь в своем наборе инструментов.

Связанные статьи

Фейсбук Твиттер YouTube

Микрометрический штангенциркуль

: Инженерно-технологическая научная деятельность

Эта простая версия микрометрического штангенциркуля позволит вам измерять объекты, которые слишком малы для измерения общедоступными средствами. Хотя его точность далеко не идеальна, его возможности несколько поразительны, особенно с учетом стоимости материалов.


Тема:

Инженерная и технология

Nature of Science

Измерение

Размер и шкала

Ключевые слова:

NGS и EP & CS:

ETS

ETS1

CCCS

.

Структура и функции




Инструменты и материалы

  • Один лист картона (для циферблата микрометра)
  • Шаблон циферблата микрометра
  • Ножницы (не показаны)
  • Напильник или дрель с шлифовальным кругом
  • Две шестигранные гайки #10-24
  • Один крепежный винт № 10-24 длиной 4 дюйма (10 см)
  • Деревянный брусок, 2 x 2 x 3/4 дюйма (5 x 5 x 2 сантиметра)
  • Две резинки
  • Две кабельные стяжки длиной около 8 дюймов (20 см)
  • Плоскогубцы с тонкими губками
  • Шайба крыла, 3/16 x 1 1/2 дюйма (0,5 x 3,8 см), размер отверстия x внешний диаметр
  • Карандаш или маркер (не показаны)
  • Дрель со сверлом 1/8 дюйма (3 мм)
  • Два винта для листового металла с полукруглой головкой Phillips, 8 x 5/8 дюйма (20 x 1,5 см)
  • отвертка Филлипс
  • Две барашковые гайки #10-24
  • Две шайбы SAE 10
  • Большой зажим для переплета
  • Джамбо скрепка
  • Деревянная прищепка с пружинкой
  • Дополнительно: кусачки (чтобы разрезать скрепку), бумагу для принтера и клей-карандаш (чтобы сделать циферблат микрометра).

Сборка

  1. Распечатайте или скопируйте шаблон циферблата микрометра на картон. Вырежьте циферблат и отложите его в сторону. Он понадобится вам снова на шаге 7. (Примечание. Если ваш принтер не поддерживает карточки, просто распечатайте на обычной бумаге для принтера и прикрепите циферблат к карточкам с помощью клея-карандаша.)
  2. Проверьте крепежный винт, чтобы убедиться, что конец имеет плоскую поверхность, перпендикулярную самому винту. Вы можете найти небольшой приподнятый гребень по краю или, возможно, несколько заусенцев неправильной формы. При необходимости используйте напильник по металлу или дрель со шлифовальным кругом, чтобы выровнять поверхность. Для лучшей работы в микрометре конец крепежного винта должен равномерно соприкасаться с шайбой крыла.
  3. Накрутите две шестигранные гайки на крепежный винт на расстоянии около 2,5 см друг от друга. Положите сборку вдоль верхнего края деревянного бруска так, чтобы шестигранная гайка была ближайшей к концу винта, примерно в 1/2 дюйма (1,5 см) от края бруска. Затем используйте две резиновые ленты, чтобы закрепить шестигранную гайку и крепежный винт на месте (см. фото ниже).
  4. Оберните кабельные стяжки вокруг шестигранных гаек и деревянного бруска, чтобы прикрепить сборку к бруску. Используйте острогубцы, чтобы затянуть кабельные стяжки так, чтобы вся сборка была надежно скреплена вместе, при этом крепежные головки кабельных стяжек располагались по крайней мере на половине боковой поверхности блока. Когда кабельные стяжки на месте, снимите резинки; они больше не понадобятся (см. фото в шаге 6).
  5. Отвинтите крепежный винт и снимите его. Он понадобится вам снова на шаге 8.
  6. Прижмите шайбу крыла к лицевой стороне деревянного бруска, где находился плоский конец крепежного винта. Оставьте примерно 1/2 дюйма (1,5 см) шайбы, выступающей над верхней частью блока (плоский конец крепежного винта будет прилегать к нему, когда он будет установлен на место на шаге 11). Карандашом или маркером отметьте положение центра шайбы на блоке. Просверлите направляющее отверстие, а затем прикрепите шайбу к блоку одним из шурупов для листового металла (см. фото ниже). Когда шайба будет на месте, отложите сборку в сторону, чтобы подготовить циферблат микрометра.
  7. Используя кончик заточенного карандаша, проткните небольшое отверстие в центре циферблата микрометра и наденьте его на крепежный винт. Используйте две барашковые гайки и две маленькие шайбы, чтобы удерживать циферблат на месте на крепежном винте, расположив циферблат примерно в 1 дюйме (2,5 см) от головки винта (см. фото ниже).
  8. Закрутите крепежный винт и циферблат обратно через две шестигранные гайки в верхней части деревянного основания, пока конец винта не окажется достаточно близко к шайбе крыла, но не соприкасается с ней. Он должен быть на расстоянии около 1/4 дюйма (0,5 см).
  9. Прикрепите зажим для переплета к нижней части деревянной основы, а затем снимите ручки зажима (см. фото ниже). Это даст сборке плоское основание, чтобы микрометр мог стоять сам по себе.
  10. Используя острогубцы, согните большую скрепку, чтобы сделать контрольный индикатор для циферблата (при необходимости вы можете обрезать скрепку). Просверлите направляющее отверстие и используйте оставшийся винт для листового металла, чтобы прикрепить изогнутую скрепку (см. фото ниже).
  11. Прикрепите прищепку к головке крепежного винта (см. ниже). Прищепка будет стандартизировать усилие конца винта, когда он соприкасается с шайбой. Осторожно нажмите на прищепку, чтобы повернуть винт так, чтобы он коснулся стиральной машины, и остановитесь, когда прищепка начнет скользить.
  12. Не снимая винт с шайбой, слегка ослабьте барашковые гайки, удерживающие циферблат на месте. Поверните циферблат, чтобы совместить ноль с эталонным индикатором, а затем затяните барашковые гайки, чтобы удерживать циферблат в этом положении. Еще раз используйте прищепку, чтобы затянуть винт, пока он не соскользнет, ​​и проверьте выравнивание циферблата. (Имейте в виду, что при вращении прищепки мягкая древесина блока может двигаться вдоль винта по направлению к циферблату, поэтому вам может потребоваться каждый раз перемещать прищепку, чтобы она всегда находилась рядом с головкой винта. ) Повторяйте эту настройку калибровки по мере необходимости до тех пор, пока эталонный индикатор не будет постоянно показывать ноль на циферблате. В этот момент ваш микрометрический штангенциркуль готов к работе (см. фотографии ниже).

(Примечание. В качестве альтернативы калибровке путем ослабления барашковых гаек для перемещения циферблата вы также можете сначала убедиться, что ноль на циферблате находится где-то внизу, а затем отрегулировать индикатор, перемещая или сгибая его до тех пор, пока он не совпадет с линией. с нулевой отметкой.)


Действия и уведомления

Затяните винт прищепкой до тех пор, пока прищепка не соскользнет и конец винта не упрется в шайбу крыла. Нулевая отметка на циферблате должна быть совмещена с контрольным индикатором. Ослабьте винт чуть менее чем на один полный оборот (пока ноль на циферблате снова не окажется почти до контрольной метки) и вставьте лист бумаги между концом винта и шайбой. Снова затяните винт, еще раз используя прищепку, пока он не соскользнет и конец винта не упрется в бумагу. Затем прочитайте циферблат.

Каждая отметка на циферблате соответствует примерно одной сотой миллиметра, поэтому отметка, совпадающая с контрольным индикатором, указывает толщину бумаги в сотых долях миллиметра. Обычная копировальная бумага обычно имеет толщину от десяти до пятнадцати сотых миллиметра (от 10 до 15 на шкале).

Попробуйте измерить другие объекты. Некоторыми вещами, которые следует учитывать, являются учетная карточка, скрепка для бумаг, кусок тонкой спагетти, обычная или сверхпрочная алюминиевая фольга, нейлоновая леска, провода разного сечения, пластиковый пакет или даже человеческий волос.

Периодически проверяйте, чтобы убедиться, что контрольный индикатор по-прежнему показывает ноль, когда на месте нет объекта. Если это не так, то перекалибруйте циферблат.

Если объект, который вы измеряете, больше одного миллиметра, вам придется отслеживать, на сколько оборотов вам нужно ослабить винт (и, следовательно, циферблат), прежде чем измерять объект, а затем добавить соответствующую величину к циферблату. чтение. Каждый полный оборот винта перемещает конец винта на один миллиметр.

Вы можете повысить надежность измерения, выполнив несколько испытаний и найдя их среднее значение, а не полагаясь на одно испытание.


Что происходит?

Цифра 24 в спецификации винта (#10-24) означает, что на дюйм приходится 24 витка резьбы. Это известно как «шаг» винта. Это означает, что требуется 24 полных оборота винта, чтобы переместить его на один дюйм.

Один дюйм равен 2,54 сантиметра или 25,4 миллиметра. Таким образом, в 25,4 миллиметрах 24 нити. Это близко к 1 нити на миллиметр. И хотя он отличается на 1 миллиметр примерно из 25 миллиметров, получается всего 4 миллиметра из 100, или 4%, что неплохо, учитывая стоимость этого инструмента!

Поскольку на миллиметр приходится одна резьба, то один полный оборот винта перемещает конец винта на 1 миллиметр. Циферблат делит один оборот винта на 100 частей, каждая из которых соответствует 1/100 оборота. Поскольку полный оборот равен целому миллиметру, каждое деление на циферблате представляет собой одну сотую миллиметра или 0,01 миллиметра.


Идем дальше

Микрон — это единица измерения, которая до сих пор широко используется в некоторых областях науки и техники, но больше не является официальной единицей СИ. Как микрон связан с метром, миллиметром и микрометром (единица СИ, а не инструмент, который вы построили)? Сколько микрон представлено одним делением на циферблате?

Ознакомьтесь со следующими терминами: чувствительность, прецизионность, точность, отклонение. Посмотрите, сможете ли вы применить их к штангенциркулю микрометра.

Изготовление и/или использование этого микрометрического штангенциркуля может дать уникальные практические знания и опыт в измерении очень маленьких вещей, но с ограничениями по точности и правильности, влияющими на его использование в качестве повседневного рабочего инструмента. Доцифровые механические микрометрические штангенциркули работали по тому же принципу, хотя и с большей точностью, но были относительно дорогими. Однако сейчас существуют недорогие цифровые штангенциркули с исключительными возможностями, которые являются полезным рабочим инструментом для многих аспектов естественнонаучного образования.


Ресурсы

Источником вдохновения для создания этого микрометра послужили оригинальные материалы PSSC Physics , созданные Исследовательским комитетом по физическим наукам Массачусетского технологического института в конце 1950-х и начале 1960-х годов.



Сопутствующие закуски

Микровесы

Сделайте весы, которые взвешивают очень легкие вещи.

Ареометр-пипетка

Сконструируйте простой ареометр для сравнения плотности растворов.

Электроскоп

Соберите электроскоп для обнаружения электрического заряда с помощью соломинок.




Эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License.

Атрибуция: Педагогический институт Exploratorium

Штангенциркули и микрометры-винты, измерения без компромиссов

Недавно мне понадобился модуль регулятора температуры, поэтому я отправился на Banggood, чтобы заказать его. Как и каждый, я обнаружил, что просматриваю, одно привело к другому, и я купил микрометрический винтовой калибр. В то время как микрометры являются довольно дорогими устройствами, что отражает их высокую точность проектирования и изготовления, этот микрометр обошелся мне всего около 8 фунтов стерлингов или чуть меньше 10 долларов, определенно в духе нашей продолжительной серии обзоров очень дешевых инструментов в поисках алмаза. грубо. Но, возможно, что еще более важно, это также сигнал для изучения высокоточных измерений размеров. Итак, я собрал коллекцию микрометров и штангенциркулей разного качества, и пришло время погрузиться и измерить некоторые очень мелкие вещи.

Некоторые из вас будут энтузиастами метрологии с набором лучших доступных приборов, но я предполагаю, что многие из вас этого не сделают. Вездесущий прецизионный измерительный прибор в нашем сообществе, по-видимому, представляет собой цифровой штангенциркуль, скользящие зажимы с ЖК-дисплеем, инструмент, который можно приобрести в самом простом виде за очень небольшие затраты. Однако для целей этой статьи мы рассматриваем не цифровые устройства, а их аналоговые предшественники. Если вы хотите почувствовать метрологию, и вы хотели бы некоторые из тех традиционных инструментов, которые родители передают своим детям, то пришло время узнать кое-что о штангенциркуле и микрометре.

Традиционная метрология в эпоху цифровых технологий

Рабочий конец штангенциркуля. Шкала нониуса находится в нижней части подвижной губки.

Штангенциркуль представляет собой градуированный скользящий зажим, обычно длиной более 150 мм, с нониусной шкалой, которая позволяет считывать доли шкалы. Обычно он имеет два набора губок как для внутренних, так и для внешних измерений, а также выдвижной зонд для измерения глубины. На корпусе зажима указаны миллиметры или дюймы, а на скользящей губке шкала, отградуированная в постоянной доле основной шкалы. Это математический трюк, который позволяет пользователю превратить «десять с небольшим миллиметров» в «10,12 мм», работая по шкале нониуса до тех пор, пока одна из градаций не совпадет с градацией на основной шкале, и считывая доли цифра миллиметра по шкале нониуса.

У меня есть друг, имеющий опыт работы в семейном бизнесе по шлифовке карбида вольфрама с очень высокой точностью, который в шутку называет штангенциркуль «гадательной палочкой», потому что его точность в несколько раз превышает ее рабочую зону, но способность добавлять дополнительную цифру и часть точности цифры к миллиметровому показанию в зависимости от рассматриваемой шкалы нониуса на всем относительно большом диапазоне штангенциркуля делает его действительно очень полезным инструментом.

Микрометрическая шкала на валу манометра.

Микрометр представляет собой зажим типа G с губками в его наиболее распространенной форме размером около 25 мм и с очень точно откалиброванной резьбой. Он имеет ручку как со шкалой в миллиметрах или дюймах по всей длине, так и с дробной шкалой на ручке, поворачивающей резьбу. Его использование заключается в закрытии его на измеряемом объекте, считывании миллиметров со шкалы длины и долей миллиметра со шкалы ручки. Типичный микрометр имеет точность в сотые доли миллиметра или тысячные доли дюйма, но есть микрометры, которые сочетают в себе две шкалы микрометра со шкалой нониуса вокруг вала инструмента, чтобы дать дополнительную долю точности цифры сверху. того, что. Необходимо заботиться обо всех приборах для точной метрологии, чтобы сохранить их калибровку, а на конце микрометра имеется храповик, обеспечивающий постоянный крутящий момент при затяжке. Его всегда следует затягивать с помощью этой храповика, чтобы защитить резьбу от износа и деформации.

Перестрелка штангенциркуля

Набор тестируемых штангенциркулей. Слева: пластиковый штангенциркуль стоимостью менее 1 фунта стерлингов, в центре: штангенциркуль Mitutoyo 530-122, справа: дешевый цифровой штангенциркуль.

Я собрал оба варианта для сравнения. В углу штангенциркуля очень дешевый (около 5 фунтов или 6 долларов) цифровой штангенциркуль, еще один очень дешевый пластиковый аналоговый штангенциркуль и мой штангенциркуль Mitutoyo 530-122. Первые два являются моими инструментами быстрого измерения, когда вы видите размер продукта в одном из моих произведений Hackaday, он будет измерен на одном из них. Пластиковый штангенциркуль был со мной около двадцати лет, за его покупную цену в 1 фунт стерлингов (1,50 доллара США в 2000 году) это, вероятно, была лучшая ценность, которую я когда-либо имел в инструменте. Mitutoyo — это их модель начального уровня, я помню, что она стоила мне около 30 фунтов стерлингов (около 37 долларов США), и она достается из коробки, когда мне нужно точное измерение, которому я действительно могу доверять.

Пластиковые штангенциркули непрочные, слегка гибкие и легкие, с губками, которые не полностью сходятся по всей длине и имеют заметный небольшой люфт. В цифровом заявлена ​​точность 0,1 мм, а в нониусе заявлена ​​точность 0,05 мм, что, как мне кажется, может быть оптимистичным в обоих случаях из-за этих губок. Это случай оценки их на основе их варианта использования и стоимости, поэтому, пока я использую их в качестве инструментов, которые могут стучать в моем ящике для быстрых миллиметровых измерений, а не для обработки деталей ядерного реактора, тогда они подходят для этого. задача. В отличие от этого, когда вы берете в руки штангенциркуль Mitutoyo, становится очевидным, что это гораздо более качественный инструмент, так как он изготовлен из нержавеющей стали и имеет гораздо более значительный вес. Подавляющее впечатление производит сплошность, губки идеально соприкасаются и не имеют заметного люфта, а скольжение плавное, но с постоянным небольшим сопротивлением. Он имеет точность 0,02 мм, что значительно более правдоподобно, чем цифра на пластиковых штангенциркулях.

Изучив суппорта, как они работают? Пришло время проверить их возможности с помощью сравнительных измерений. Я взял кое-что из подручных средств: лист бумаги для принтера и голую печатную плату для бейджа. Важно отметить, что все измерения на этой странице являются результатом неоднократных попыток обеспечить стабильные показания, с этими приборами легко получить плохие показания, сместив губки по измеряемому объекту.

Толщина бумаги Печатная плата (медь с 2 сторон) Печатная плата (без меди)
Дешевый цифровой штангенциркуль 0,0 мм 1,6 мм 1,5 мм
Пластиковый суппорт 0,1 мм 1,55 мм 1,40 мм
Митутойо 0,1 мм 1,60 мм 1,56 мм

Сразу становится очевидным более низкое разрешение дешевого цифрового штангенциркуля, поскольку он разрешает медные слои на печатной плате до колоссальных 0,1 мм. Удивительно, что он не разрешает лист бумаги толщиной 0,1 мм как таковой, но, скорее всего, это ошибка, вызванная люфтом губок. Точно так же пластиковый штангенциркуль дает показания, значительно отличающиеся от показаний Mitutoyo, вероятно, также из-за непоследовательного соединения его губок.

Перестрелка микрометров

Выбор микрометров на тест. Слева: Moore & Wright № 964, в центре: Mitutoyo 103-137, справа: Даниу 8 микрометров.

Тем временем, помимо моего микрометра за 8 фунтов стерлингов, я позаимствовал пару инструментов значительно более высокого качества, метрическую модель Mitutoyo 103-137, которая продается примерно за 57 фунтов стерлингов (70 долларов США), и винтажную модель Moore & Wright No. 964 Imperial 1960-х годов. Последний больше не производится, но я думаю, что он эквивалентен текущим моделям M&W стоимостью более 50 фунтов стерлингов (61 доллар США). Оба они являются микрометрами общего назначения 0–25 мм/0–1″, и их владелец позаботился о них, поэтому они находятся в очень хорошем состоянии.

Микрометр марки Daniu стоимостью 8 фунтов стерлингов имеет прочную конструкцию с окрашенной эмалевой кованой рамой, микрометрической головкой и храповым механизмом из обработанного алюминия. Однако не все в порядке с его обработкой, так как я вижу полоску света, указывающую на несовершенную плоскостность между его губками, когда они сомкнуты, и на его резьбе есть заметный люфт. Он имеет разрешение 0,01 мм, но, учитывая не совсем плоские губки и люфт резьбы, я бы добавил к этому значительную погрешность.

Вы должны НЕ видеть свет между губками закрытого микрометрического калибра!

Для сравнения, Mitutoyo и Moore & Wright имеют очень похожие кованые рамы и механически обработанные алюминиевые головки, но вскоре становится очевидным, на что были потрачены дополнительные деньги. В обоих инструментах нет заметного люфта, и их действие плавное с немного большим сопротивлением, чем у более дешевого. Лица их челюстей отшлифованы до зеркального блеска, и между челюстями, когда они закрыты, нет заметного зазора.

Глядя на работу микрометров, я снова провел серию измерений с каждым из них. Лист бумаги был заменен волосом, вырванным из моей собственной головы, в честь того урока в начальной инженерной школе, когда вам сказали, что микрометр может измерить человеческий волос.

Человеческий волос Печатная плата (медь с 2 сторон) Печатная плата (без меди)
Даниу 0,02 мм 1,59мм 1,54 мм
Митутойо 0,065 мм * 1,62 мм 1,55 мм
М&В 0,0025″ * (0,0635 мм) 0,064 дюйма (1,625 мм) 0,061″ (1,549 мм)
* Дополнительная точность 0,5 обусловлена ​​тем, что показание находится посередине между двумя точками.

Сразу видно, что Mitutoyo и Moore & Wright довольно близко согласуются друг с другом, в то время как Daniu существенно различаются по некоторым показаниям. Люфт в резьбе и не совсем плоские губки затрудняют получение последовательных показаний, поскольку показания зависят от выравнивания губок и резьбы на рассматриваемом расстоянии.

Получите то, за что заплатили

Изучив как приличные, так и дешевые штангенциркули и микрометры, я установил, что инструмент приличного качества лучше очень дешевого. Мои пластиковые штангенциркули подходят для быстрых миллиметровых измерений, для которых я их использую, но, возможно, не для более точных работ. Неудивительно, что микрометр стоимостью 8 фунтов стерлингов не обеспечивает стабильных показаний при заявленном разрешении, но будет адекватным при меньшей точности разряда. Настоящая история заключается в том, насколько полезными могут быть качественные приборы даже в эпоху цифровой метрологии, и что стартовая цена на приличный прибор, возможно, не так высока, как вы думаете.

Есть еще один момент, который немного легкомыслен, но с которым, я подозреваю, идентифицируют себя многие читатели, и это ощущение качественного инструмента. Есть инструменты, которыми приятно владеть, которые остаются с вами на всю жизнь, если вы о них заботитесь, и которые передаются вашим детям, а в конечном итоге становятся их семейными реликвиями. С сожалением возвращаю одолженные микрометры их владельцам, и вполне вероятно, что в скором времени я найду место для своего собственного в своей жизни. Если вы понимаете это и у вас еще нет штангенциркуля или микрометра, то что-то мне подсказывает, что вы тоже можете заказать тот или иной довольно скоро.

микрометр | измерительный прибор | Британика

Словарь викторины Один хороший факт

Подписывайся

  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • В этот день в истории
  • Викторины
  • Подкасты
  • Словарь
  • Биографии
  • Резюме
  • Популярные вопросы
  • Обзор недели
  • Инфографика
  • Демистификация
  • Списки
  • #WTFact
  • Товарищи
  • Галереи изображений
  • Прожектор
  • Форум
  • Один хороший факт
  • Развлечения и поп-культура
  • География и путешествия
  • Здоровье и медицина
  • Образ жизни и социальные вопросы
  • Литература
  • Философия и религия
  • Политика, право и правительство
  • Наука
  • Спорт и отдых
  • Технология
  • Изобразительное искусство
  • Всемирная история
  • Britannica Classics
    Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
  • Demystified Videos
    В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
  • #WTFact Видео
    В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
  • На этот раз в истории
    В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
  • Britannica объясняет
    В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
  • Руководство по покупке
    Совет эксперта по покупке. От техники до товаров для дома и здоровья.
  • Студенческий портал
    Britannica — это лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и многое другое.
  • Портал COVID-19
    Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
  • 100 женщин
    Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
  • Britannica Beyond
    Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Спросить. Мы не будем возражать.
  • Спасение Земли
    Британика представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
  • SpaceNext50
    Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые питают наше любопытство к космосу!
  • Введение

Краткие факты

  • Факты и сопутствующий контент
  • викторины

СМИ

  • Картинки

Эксперимент 2


ВИДЕО Посмотрите предварительный просмотр лабораторных работ.

НАЗНАЧЕНИЕ

Чтобы научиться пользоваться метровой палкой, штангенциркуль, микрометр и весы, как рассчитать плотность и как комбинировать оценки ошибки.

МАТЕРИАЛЫ линейка, штангенциркуль, штангенциркуль микрометр, 4 металлических цилиндра, весы

СООТВЕТСТВУЮЩИЕ УРАВНЕНИЯ

Объем цилиндра = площадь поперечного сечения х длина V = A·l = π r 2 l = π d 2 l / 4
Объем прямоугольного твердого тела = длина х ширина х высота В = л·в·ч
Плотность = масса/объем ρ = м/В

ОБСУЖДЕНИЕ

Использование измерительной линейки

Распространенная ошибка при использовании счетчика стержень должен расположить стержень напротив измеряемого объекта, как показано на рисунке. в Рисунок 2-1 . Такая процедура вводит возможность двух типы ошибок измерения: параллакс и ошибка нуля .

Рис. 2-1. НЕПРАВИЛЬНОЕ размещение измерительной линейки

1) Параллакс

Параллакс – это изменение видимого положение, когда объект рассматривается с двух разных точек. Например, если поднести два пальца к носу и отвести голову от из стороны в сторону, просматривая их, вы заметите обмен в относительном положение пальцев при изменении точки зрения. Это параллакс. В случае с измерительной рейкой, расположенной, как на Рисунок 2-1 , если вы не смотрите прямо на весы, любое расстояние между весами и измеряемый объект сдвинет кажущееся значение, как показано на Рисунок 2-2 . Во избежание параллакса шкала измерительного прибора должны быть размещены как можно ближе к измеряемому объекту. Рисунок 2-3 иллюстрирует правильное размещение измерительной линейки на измеряемом блоке.

Рис. 2-2. Иллюстрация параллакса ошибка, вызванная неправильным размещением и/или просмотром измерительной линейки



Рис. 2-3. ПРАВИЛЬНОЕ размещение измерительной палки.

2) Ошибка нуля

Ошибка нуля возникает, когда нормальный нулевое положение измерительного прибора неправильное, например, при измерительная палочка изношена на конце, весы не показывают ноль, когда пустой, или губки штангенциркуля не соприкасаются должным образом. Чтобы избежать таких ошибок с метровая палка, можно вообще не использовать конец. Выберите произвольный пометить как «ноль», от которого производить все измерения.

Для таких устройств, как штангенциркуль, микрометры и противовесы, проверьте правильность нулевой позиции. Такие устройства должны показывать ноль в закрытом состоянии и должны закрываться полностью. Проверьте балансы, чтобы убедиться, что они показывают ноль, когда они пусты. Вы можете быть в состоянии настроить устройство для исправления нулевой ошибки, но обычно это легче запишите ошибку и используйте ее как нулевую отметку для всех измерений.

Чтение шкалы нониуса

Нониус – это вспомогательная шкала. на измерительном приборе, позволяющем точно считывать дробные деления основного масштаба. Распространенная форма нониуса в метрической системе имеет 10 делений нониуса, охватывающих девять делений на основной шкала. См. Рисунок 2-4 .

Рис. 2-4. Иллюстрация использования шкалы нониуса

Например, если наименьший основной деление шкалы 1 мм, то нониусная шкала 9мм в длину и каждое деление нониуса равно 0,9 мм. то есть нониус деление шкалы на 0,1 мм короче основного деления шкалы. В в целом, n делений на нониусной шкале покрывают (n — 1) деления на основной масштаб. Разница в длине между нониусным делением и основным деление шкалы в 1/n раз больше деления основной шкалы. Это называется наименее количество прибора. Например, наименьшее количество устройств показано: 1/10 x 1 мм = 0,1 мм.

Обратитесь еще раз к Рисунок 2-4 . Если нуль на нониусе совпадает с отметкой 5 деления на основной шкале, то первая отметка нониуса будет равна 1/10 деления основной шкалы к слева от отметки 6 делений основной шкалы. Вторая нониусная отметка будет 2/10 слева от отметки 7 на основной шкале и так далее. Следовательно, если бы нониус был сдвинут вперед так, чтобы вторая отметка нониуса совпадала с отметкой 7 делений на основной шкале нулевая отметка нониуса будет быть 2/10 деления основной шкалы справа от отметки 5 делений на основная шкала. Тогда показание будет 5,2, как показано справа. часть фигуры.

Чтобы прочитать нониус, выполните следующие действия:

1. Определить наименьшее количество инструментов. Это наименьшее деление основной шкалы. деленная на число нониусных делений. (0,1 мм в вышеуказанном пример)

2. Читать деление основной шкалы на или чуть левее нулевой отметки нониус (5 в приведенном выше примере).

3. Обратите внимание на нониусное деление совпадает с делением основной шкалы. Умножьте число этого нониуса разделить на наименьшее число и добавить этот результат к показаниям основной шкалы. (5,0 + 2 x 0,1 = 5,2 мм в приведенном выше примере)

Использование штангенциркуля-микрометра

Микрометрический штангенциркуль по существу прецизионный винт, установленный в открытой раме с подходящими шкалами. Вместо Чтобы повысить точность использования нониуса, в микрометре используются две шкалы: бочкообразная шкала и круглая шкала. См. Рисунок 2-5 ниже.

Рис. 2-5. Штангенциркуль микрометрический

Чтобы считать показания микрометра, выполните следующие действия:

1. Определить размер делений на шкале ствола, S (например, 1 мм). Это определение может быть сделано с помощью помощью известной метрической или английской шкалы.

2. Далее обратите внимание на количество деления по круговой шкале, C , по наперстку (например, 50).

3. Определить количество полных оборотов, необходимых для перемещения наперстка на одно деление по шкале S . Умножьте обороты на количество делений шкалы на оборот (например, 2 оборота). х 50 делений/оборот = 100 делений)

4. Деление наименьшего деления по шкале S на количество делений, определенное из шага 3. Это это наименьшее значение микрометра. (например, 1 мм / 100 = 0,01 мм)

♦♦♦ВНИМАНИЕ!♦♦♦

При проведении измерений с микрометра, необходимы некоторые меры предосторожности. Часто два оборота наперсток необходимы для продвижения на одно деление по шкале ствола, поэтому вам нужно будет знать, был ли уже один из этих ходов производится при чтении по круговой шкале. Например, микрометр с мм отметки на шкале ствола и 50 делений на круглой шкале, но которому требуется два оборота, чтобы продвинуться на одну единицу по основной шкале, имеет наименьшее количество 1 мм / (2 x 50) = 0,01 мм. Чтение «25» на круговой шкале такого микрометра, следовательно, может означать либо 0,25 мм или 0,75 мм (0,50 + 0,25). Вы должны уметь чтобы сказать, какое из этих значений является правильным.

Резьба большинства микрометрических винтов очень нежные и легко деформируются, если прижать челюсти к измеряемый объект. Даже без искажений будут разные показания. результат разной силы, прикладываемой губками микрометра. Большинство микрометров иметь храповик на конце, который будет скользить при приложении надлежащего усилия. Используйте этот храповик, чтобы обеспечить постоянное давление при проведении измерений.

Еще одна мера предосторожности – проверить нулевую ошибку и внести соответствующие исправления. Большинство микрометров могут быть механически скорректированы для устранения ошибки нуля, но мы не будем делать эти корректировки. Просто исправьте нулевую ошибку.

В этом эксперименте вы определите объем набора из четырех цилиндров путем измерения длины и диаметра каждого из них. В первой процедуре вы будете делать это с помощью измерительной палочки. один. Во второй процедуре вы будете использовать нониус и микрометр. штангенциркуль для проведения замеров. Определение объема в сочетании с измерение массы с помощью трехбалочных весов будет использоваться для рассчитать плотность в каждом случае. Тщательное сравнение точность, связанная с каждым измерением, будет сделана.


Распечатайте и заполните Предварительные вопросы .

Лучшие варианты цифрового штангенциркуля в 2022 году

BobVila.com и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Фото: Том Скализи

Штангенциркули существуют уже много столетий, выдержав испытание временем как один из самых эффективных и точных измерительных инструментов. Несмотря на то, что доступно несколько типов штангенциркуля для выполнения различных функций, штангенциркуль оказался лучшим универсальным вариантом для измерения внешнего диаметра, внутреннего диаметра и глубины различных объектов. Когда-то штангенциркули были доступны только в аналоговых версиях, которые показывали свои измерения на круглом циферблатном дисплее, но достижения в области технологий привели к последней инновации в конструкции штангенциркуля: цифровому штангенциркулю.

Цифровые штангенциркули имеют ряд преимуществ по сравнению с аналоговыми аналогами, что позволяет проводить чрезвычайно точные измерения. Чтобы воспользоваться всеми преимуществами цифровых штангенциркулей, читайте дальше, чтобы узнать больше о том, как выбрать лучший цифровой штангенциркуль, и посмотрите, что мы обнаружили в ходе практического тестирования следующих моделей.

  1. ЛУЧШИЙ В ОБЩЕМ СЛУЧАЕ: Инструменты для измерения по часовой стрелке DCLR-0605 Электронный цифровой штангенциркуль
  2. Второе место: Электронный цифровой микрометр VINCA DCLA-0605
  3. Лучший взрыв для Buck: Adoric Digital Spiper, 0-6 ″ SAPIPER SAPIPER
  4. Pick: Absolute Oring 0-8 ″ Digital Digital
  5. .
  6. Лучший водостойкий: IGAGIGE IGAGING IP54 Электронный цифровой элемент штангенцирку0406

    • 6-дюймовый цифровой штангенциркуль MOOCK
    • WEN 10761 Электронный 6,1-дюймовый цифровой штангенциркуль

    Фото: Том Скализи

    общая функциональность и дизайн. Они содержат внутренние/внешние губки для измерения внутреннего и внешнего диаметров, глубиномер, ЖК-дисплей, показывающий измерения на цифровом экране, основную шкалу и регулировочное колесо, которое перемещает губки вверх и вниз по шкале.

    Каждый из этих компонентов имеет характеристики, влияющие на его функции, поэтому при поиске лучших цифровых штангенциркулей для определенного набора потребностей понимание этих элементов и того, как они работают, может помочь покупателям сделать лучший выбор.

    Материал

    Цифровые штангенциркули изготавливаются из нержавеющей стали, углеродного волокна или пластика, и каждый материал имеет свои преимущества и недостатки. Нержавеющая сталь — это материал, наиболее часто используемый в высококлассных цифровых штангенциркулях. Он прочный и тяжелый, устойчив к воде, грязи и маслу. Цифровые штангенциркули из нержавеющей стали также обычно самые дорогие.

    Углеродное волокно имеет небольшой вес и средний уровень прочности. Его плотно сплетенные нити из углеродных полимерных волокон так же прочны, как сталь, но лишь на долю веса. Однако углеродное волокно не так устойчиво к коррозии, как нержавеющая сталь, и может быстрее изнашиваться под воздействием воды, грязи или ультрафиолетовых лучей. За некоторыми исключениями, суппорты из углеродного волокна обычно дешевле, чем суппорты из нержавеющей стали.

    Пластиковые суппорты зачастую самые дешевые и легкие, но они наименее долговечны. Пластиковые цифровые штангенциркули редко используются профессионалами или серьезными мастерами.

    Наконец, суппорты из композитных материалов представляют собой гибридную комбинацию стандартного пластика и углеродного волокна, что обеспечивает средний уровень между пластиком и углеродным волокном по долговечности и доступности.

    Точность

    Одним из основных преимуществ цифровых штангенциркулей является их способность выполнять высокоточные измерения. Цифровой штангенциркуль может измерять с шагом от 0,01 дюйма (0,25 мм) до 0,0005 дюйма (0,0125 мм), в зависимости от качества инструмента и уровня квалификации оператора. Электронные компоненты, которые преобразуют расстояние между внутренней и внешней губками, оказывают наибольшее влияние на уровень точности штангенциркуля. Однако некоторые аппаратные компоненты также могут играть роль.

    Цифровые штангенциркули из полированной нержавеющей стали обычно обеспечивают более плавное движение измерительных губок. Предоставляя дополнительный захват пальцам для перемещения челюстей вверх и вниз, большое текстурированное ведущее колесо также может помочь в более точных регулировках. Общая точность пары цифровых штангенциркулей зависит от сочетания навыков пользователя и индивидуальных особенностей прибора.

    Измеритель глубины

    Когда речь идет о штангенциркуле, на ум, вероятно, приходят два набора измерительных губок, которые открываются и закрываются в верхней части шкалы. Ограничитель глубины, третий инструмент, представляет собой небольшой стержень, который выдвигается и втягивается с конца стержня штангенциркуля. Используйте его для измерения глубины отверстий, полостей и других углублений.

    Какими бы полезными они ни были, глубиномер может быть невероятно хрупким в паре низкокачественных штангенциркулей. Если глубиномер важен для конкретных нужд, убедитесь, что он достаточно прочен, чтобы выдерживать регулярное использование. Нержавеющая сталь и углеродное волокно обычно отвечают всем требованиям, тогда как пластик или композитные материалы не рекомендуются.

    Внутренние/внешние губки

    Наиболее часто используемые части набора цифровых штангенциркулей, внутренние и внешние губки, измеряют внутренние и внешние размеры объекта. Они расположены на противоположных сторонах основной шкалы штангенциркуля, а внешние губки больше внутренних. Используйте внешние губки для измерения внешнего диаметра объекта и внутренние губки для измерения внутреннего диаметра объекта. Как и в ограничителе глубины, внутренние и внешние губки перемещаются по мере вращения регулировочных колес до тех пор, пока губки не соприкоснутся с объектом.

    Чтобы обеспечить постоянную точность измерений, цифровые штангенциркули должны иметь крепкие внутренние и внешние губки. Обратите особое внимание на качество конструкции внутренних губок.

    Метрические системы

    Некоторым пользователям нужны измерения для использования имперской системы (дюймы и футы), в то время как другим требуется метрическая система (миллиметры и сантиметры). Один тип измерительной системы более распространен в разных частях мира, но домашние мастера могут столкнуться с обоими типами. Например, разные автопроизводители используют детали, основанные на разных системах измерения.

    К счастью, почти все цифровые штангенциркули отображают размеры как в дюймах, так и в миллиметрах. Кнопка на ЖК-дисплее обычно используется для переключения между двумя измерительными системами. Обе системы часто печатаются в основном масштабе.

    Дополнительные функции

    Наряду с описанными выше основными функциями пара цифровых штангенциркулей имеет несколько дополнительных функций, в том числе:

    • Большой ЖК-экран
    • Кнопка сброса, пользователь может сбросить показания дисплея на ноль
    • Стопорный винт фиксирует внутреннюю и внешнюю губки на месте
    • Автоматическое отключение ЖК-дисплея для продления срока службы батареи
    • Порт передачи данных для загрузки измерений в специализированное программное обеспечение

    Сертификат защиты IP54

    в средах, неблагоприятных для электроники, например, в механических мастерских или на открытом воздухе. Если это является приоритетом, убедитесь, что выбранные цифровые штангенциркули могут выдерживать эти суровые условия, и именно здесь вступает в действие рейтинг IP (или защита от проникновения). Тестирование IP — это процесс сертификации третьей стороной, который проверяет устойчивость электронных компонентов к воздействию окружающей среды.

    Первая цифра после «IP» представляет собой уровень защиты изделия от твердых частиц, а вторая цифра представляет собой уровень влагостойкости инструмента. Для цифровых штангенциркулей отраслевым стандартом является IP54. «5» означает, что он может противостоять пыли, а «4» означает, что он может противостоять брызгам воды со всех сторон. Если пара цифровых штангенциркулей будет работать в суровых условиях, особенно на открытом воздухе, ищите сертификат защиты IP54.

    Простота использования

    Выполнение подробных измерений может быть достаточно утомительным, поэтому большинство пользователей ищут штангенциркули, которыми легко пользоваться. К счастью, большинство функций, влияющих на уровень точности пары цифровых штангенциркулей, также упрощают их использование, например детали из полированной нержавеющей стали и большое текстурированное колесико. Многие дополнительные функции также облегчают использование штангенциркуля, например, большой ЖК-дисплей и стопорный винт.

    Фото: Том Скализи

    Наш выбор

    Принимая во внимание все эти характеристики, пришло время принять взвешенное решение о покупке. Однако попытка собрать воедино все эти факторы может быстро сокрушить самого организованного покупателя. Чтобы помочь, мы провели практическое тестирование со всеми следующими моделями. Рассмотрим лучший выбор в нескольких категориях для лучшего набора цифровых штангенциркулей.

    Фото: amazon.com

    Проверить последнюю цену

    Электронный цифровой штангенциркуль от компании Clockwise Tools с полированной нержавеющей сталью и большим цифровым дисплеем измеряет до 0,0001 дюйма. Он имеет большие кнопки на цифровом дисплее, которые позволяют пользователю переключаться между метрическими, стандартными и дробными измерениями.

    Штангенциркуль Clockwise Tools имеет конструкцию из нержавеющей стали и имеет сертификат защиты IP54, гарантирующий устойчивость инструмента к влаге и грязи. Порт передачи данных загружает измерения в компьютер. Автоматическое отключение срабатывает через 5–7 минут бездействия, чтобы продлить срок службы батареи. Хотя эти штангенциркули не поставляются с сертификатом калибровки, они проходят предварительную калибровку перед отправкой.

    Во время тестирования большой дисплей был звездой шоу, так как он очень легко читается. Кроме того, раздвинуть челюсти и быстро и точно произвести измерение было просто (отчасти благодаря большому дисплею). Единственное, что нам не понравилось, так это аналоговое правило, так как маркировка совсем не традиционная.

    Product Specs

    • Range: 0 to 6 inches/150mm
    • Measurement styles: Imperial, metric, fractions
    • Additional features: Data port

    Pros

    • Large дисплей очень удобен для чтения
    • Легко использовать для измерений
    • Защита от атмосферных воздействий IP54 для неблагоприятных погодных условий

    Минусы

    • Аналоговая маркировка на линейке немного сбивает с толку

    Получите электронный цифровой штангенциркуль по часовой стрелке DCLR-0605 на Amazon или в Walmart.

    Фото: amazon.com

    Проверить последнюю цену

    Любой, кто ищет качественный набор штангенциркулей, может рассмотреть электронный цифровой микрометр Vinca DCLA-0605. Эти 6-дюймовые цифровые штангенциркули от VINCA изготовлены из полированной нержавеющей стали, что обеспечивает долговечность и простоту использования. Инструмент имеет 1,5-дюймовый ЖК-дисплей и может четко отображать измерения с точностью до 0,0001 дюйма. Пользователь может преобразовывать измерения в дюймы, миллиметры или доли, и он имеет порт данных для электронного поиска измерений.

    К сожалению, эта пара штангенциркулей не поставляется с сертификатом калибровки, но каждая модель калибруется на заводе перед отправкой. У них также нет сертификата IP54, хотя VINCA предлагает годовую гарантию и прочный футляр для хранения для защиты.

    Мы обнаружили, что Vinca очень легко читается как при использовании цифрового штангенциркуля, так и при использовании его аналоговой линейки. Мы также чувствовали, что качество сборки было на высоте, и придавали этому суппорту ощущение сверхмощности. И хотя крышка аккумуляторного отсека время от времени отскакивала, мы считаем, что цена на эту модель хорошая.

    Спецификации продуктов

    • . очень легко читается
    • Надежное качество сборки и материалов
    • Хорошая цена для функций и качества сборки

    Минусы

    • Крышка батарейного отсека иногда отрывается

    Получите Vinca DCLA-0605 на Amazon или в Walmart.

    Фото: amazon.com

    Проверить последнюю цену

    6-дюймовый цифровой штангенциркуль Adoric по доступной цене не имеет себе равных. Эта модель обеспечивает измерения с точностью до 0,01 дюйма и имеет дисплей шириной 1,5 дюйма. Вся конструкция выполнена из пластика и обеспечивает измерения в имперских или метрических единицах.

    Чтобы было ясно, в описании этого суппорта есть компоненты из углеродного волокна, но мы не нашли их в тестируемой модели. Тем не менее, мы обнаружили, что дисплей очень легко читается, и, несмотря на то, что он полностью пластиковый, модель проста в использовании. Крышка аккумуляторного отсека несколько раз отскакивала, но доступная цена и точность делают его достойным выбором.

    Product Specs

    • Range: 0 to 6 inches/150mm
    • Measurement styles: Imperial and metric
    • Additional features: None

    Pros

    • Affordable price point
    • Дисплей легко читается
    • Удобен в использовании, несмотря на низкую цену

    Минусы

    • Крышка аккумуляторного отсека снимается
    • Пластиковая конструкция (углеродного волокна не обнаружено)

    Получите измерительный инструмент Adoric Digital Caliper 0-6″ на Amazon.

    Фото: amazon.com

    Проверить последнюю цену

    Любой домашний слесарь, желающий перейти от своего старого штангенциркуля к серьезному инструменту, должен обратить внимание на цифровой штангенциркуль iGaging Absolute Original 0-8″. Эта модель имеет конструкцию из нержавеющей стали, метрические и имперские размеры, а также размеры до 0,0001 дюйма. Он также имеет порт данных для электронной передачи данных.

    Этот инструмент имеет степень защиты IP54, а это означает, что он с меньшей вероятностью будет поврежден от элементов при использовании вне контролируемой среды. Кроме того, его больший размер позволяет измерять более крупные детали, чем стандартный штангенциркуль.

    Большие размеры iGaging Absolute Origin были первым, что мы заметили во время тестирования, так как он может получать измерения от более крупных объектов. Кроме того, нам понравилось, что контрастные метки на аналоговой линейке легко читаются, а ее устойчивость к атмосферным воздействиям имеет немалое значение, особенно при проведении измерений на открытом воздухе, которые позволяют большие губки. Экран немного мал, но цифры полностью заполняют его для полулегкого чтения.

    Спецификации продуктов

    • . по сравнению с традиционным цифровым штангенциркулем
    • Контрастные метки на аналоговой линейке легко читаются
    • Устойчивость к атмосферным воздействиям имеет большое значение

    Минусы

    • Маленький экран немного сложен для чтения

    Приобретите цифровой электронный штангенциркуль iGaging Absolute Origin 0-8″ на Amazon.

    Фото: amazon.com

    Проверить последнюю цену

    Когда дело доходит до быстрого и точного измерения, обратите внимание на электронный цифровой штангенциркуль Neiko 01407A. Этот штангенциркуль оснащен установочным винтом с накатанной головкой и регулировочным колесиком и предлагает измерения от 0 до 6 дюймов или 150 мм в метрических, имперских единицах или дробях. Он имеет встроенный порт данных для передачи данных.

    Однако у него нет гарантии или сертификата защиты IP54, и он не откалиброван на заводе. Несмотря на эти недостатки, простота эксплуатации и прочная конструкция делают его пригодным для точных измерений.

    Мы подумали, что электронный цифровой штангенциркуль Neiko 01407A особенно прост в использовании во время тестирования. Во-первых, нам понравилось, что контрастная линейка и цифровой дисплей легко читаются (хотя размер десятичных знаков действительно уменьшается). Кроме того, регулировочное колесо было легко использовать для получения быстрых измерений и переключения между внутренними губками, внешними губками и измерениями глубины.

    Product Specs

    • Range: 0 to 6 inches/150mm
    • Measurement styles : Imperial, metric, fractions
    • Additional features: Data port

    Pros

    • Easy читаемая контрастная аналоговая линейка и цифровой дисплей
    • Простота использования для быстрого измерения
    • Плавное скольжение с помощью колесика

    Минусы

    • Размер десятичных знаков уменьшается

    Получите электронный цифровой штангенциркуль Neiko 01407A на Amazon.

    Фото: amazon.com

    Проверить последнюю цену

    Те, кто регулярно работает во влажных условиях и нуждается в водонепроницаемом цифровом штангенциркуле, оценят электронный цифровой штангенциркуль iGaging IP54. Сертификация IP54 этого инструмента гарантирует, что он может противостоять воде и грязи, а также точно измеряет до 0,0001 дюйма. Он имеет конструкцию из нержавеющей стали и имеет 2-дюймовый дисплей с крупными цифрами для удобства чтения. Он также преобразует измерения между имперскими, метрическими и дробными значениями.

    Мы обнаружили, что EZ-Cal чрезвычайно удобен в использовании во время тестирования благодаря большому цифровому дисплею, контрастной аналоговой линейке и легко управляемым губкам. Помимо устойчивости к атмосферным воздействиям, большой цифровой дисплей этого штангенциркуля и конструкция из нержавеющей стали кажутся прочными и надежными, и мы без колебаний будем использовать его во влажных условиях.

    Характеристики продукта

    • Диапазон: от 0 до 6 дюймов/150 мм
    • Типы измерения: Имперские, метрические единицы, дроби
    • Дополнительные функции: Нет

    Pros

    • Hold Hold Hold
    • . слайд на месте

    Получите электронный цифровой штангенциркуль iGaging IP54 на Amazon.

    Фото: amazon.com

    Проверить последнюю цену

    Любой, кому может понадобиться измерить объект или компонент в действительно ужасных условиях, должен проверить штангенциркуль Mitutoyo 500-722-20 Digimatic. Эта модель имеет конструкцию из нержавеющей стали и сертифицированную защиту IP67, чтобы выдерживать грязь, копоть, пыль, воду и даже автомобильную охлаждающую жидкость и антифриз. Он измеряет до 0,0001 дюйма и переключается между имперскими и метрическими единицами измерения.

    Цифровые штангенциркули Mitutoyo обеспечивают один из самых высоких уровней точности на рынке: до 0,0005 дюйма. Кроме того, он поставляется в гладком защитном чехле для дополнительной защиты. Он дорогой и предлагает только десятичные показания, и в нем отсутствует порт данных для передачи измерений на компьютер.

    Во время нашего теста мы сразу почувствовали разницу в качестве сборки и материалов, из которых изготовлен этот цифровой штангенциркуль, по сравнению с другими. Это тяжелый инструмент, и он весит 1 фунт. Нам также понравилась устойчивость к атмосферным воздействиям, так как мы чувствовали себя совершенно комфортно, измеряя шланги на одном из наших старых прохудившихся автомобилей. Кроме того, трудно поспорить со степенью точности, которую предлагает эта модель.

    Product Specs

    • Range: 0 to 6 inches/150mm
    • Measurement styles: Imperial, metric, fractions
    • Additional features: None

    Pros

    • Extreme environmental сопротивление
    • Один из самых простых в использовании
    • Очень точный
    • Прочная конструкция

    Минусы

    • Дорого
    • Маленький экран

    Получите Mitutoyo 500-752-20 на Amazon.

    Также протестировано:

    Цифровой микрометр MOOCK, 6 дюймов, нониусный штангенциркуль

    6-дюймовый цифровой микрометр, нониусный штангенциркуль Mook был в нашем списке для тестирования, поэтому мы попробовали его. Мы были заинтригованы его конструкцией из нержавеющей стали, контрастной маркировкой и довольно большим ЖК-дисплеем. Нам также понравилось, что он может переключаться между метрическими, имперскими и дробными значениями.

    Тем не менее, во время нашего теста действие настройки Moock было точным, то неудачным (в основном промахом). Колесико большую часть времени не срабатывало, а когда оно двигалось, казалось, что весь слайд скрежещет. Однако точность не была проблемой.

    WEN 10761 Электронный 6,1-дюймовый цифровой штангенциркуль

    Мы продолжаем пробовать инструменты WEN, поскольку бренд действительно предлагает алмазы в необработанном виде, особенно по доступным ценам. Мы хотели попробовать электронный 6,1-дюймовый цифровой штангенциркуль 10761 из-за его очень большого дисплея и приемлемой цены, надеясь, что это будет один из тех бриллиантов.

    Однако получилось грубо. Во-первых, поймите, что дисплей выдающийся. Это действительно один из лучших дисплеев в тесте. Однако эта модель не будет иметь точной калибровки. Каждый раз, когда мы обнуляли эту модель в закрытом положении, она давала нам другое показание, иногда до пятисотых дюйма. Это достаточная причина, чтобы мы поставили этот WEN на первое место в нашем списке.

    Наш вердикт

    Электронный штангенциркуль Clockwise Tools DCLR-0605 предназначен для тех, кто ищет универсальный и надежный цифровой штангенциркуль с большим дисплеем, простотой использования и устойчивостью к атмосферным воздействиям. Но для тех, кто предпочитает сэкономить немного денег, измерительный инструмент Adoric Digital Caliper 0-6″ Calipers Measuring Tool доступен по доступной цене, а его дисплей и столь же простые в использовании функции трудно не заметить.

    Как мы тестировали лучший цифровой штангенциркуль

    Когда мы взялись за составление списка этих инструментов, мы хотели убедиться, что предлагаем только лучшие цифровые штангенциркули, чтобы покупатели знали, что они получат. Чтобы убедиться в этом, мы провели практическое тестирование всех этих моделей.

    Первый тест включал настройку, чтобы убедиться, что все эти модели легко собрать, активировать, откалибровать и использовать. Затем мы решили проверить их точность, проверив толщину кожи, углового железа и дерева.

    В следующем тесте мы проверили глубину нескольких тонко обработанных удлинителей фототрубок, которые были у нас под рукой. Наконец, мы проверили внутренние размеры тех же расширений. Точность инструментов, которые могли справиться с элементами, мы проверяли на замасленных, грязных фитингах под капотом старой проектной машины.

    Наконец, мы сравнили все функции каждой модели, чтобы убедиться, что они стоят вложений. Выполнив эти тесты, мы смогли составить список точных, простых в использовании цифровых штангенциркулей, которые обязательно будут работать.

    Советы по использованию цифровых штангенциркулей

    Даже имея самые лучшие цифровые штангенциркули, которые можно купить за деньги, домашние мастера должны знать, как правильно пользоваться этим инструментом. Вот несколько основных советов.

    Во-первых, обязательно обнулите/сбросьте показания на ЖК-дисплее перед выполнением измерения. Как только на дисплее появится «0», начните поворачивать регулировочное колесо до тех пор, пока внутренняя или внешняя губки не войдут в плотный контакт с объектом. Используйте внешние (нижние) губки для считывания внешнего диаметра объекта, а внутренние (верхние) губки — для измерения внутреннего диаметра.

    Чтобы измерить глубину предмета, канавки или углубления, используйте глубиномер. Убедитесь, что нижняя часть штангенциркуля перпендикулярна измеряемому объекту, и двигайте регулировочное колесо до тех пор, пока кончик глубиномера не упрется в объект.

    Еще несколько советов:

    • Затяните стопорный винт после выполнения измерения, чтобы сохранить или перенести его.
    • Регулярно проверяйте наличие признаков износа, таких как царапины или заусенцы, на губках и шкале, которые могут повлиять на точность измерений штангенциркуля.
    • Выполняйте калибровку штангенциркуля один раз в год либо профессионально, либо с помощью калибровочного калибра, чтобы обеспечить точность измерений. Если штангенциркули не поставлялись с сертификатом калибровки, откалибруйте их после первоначальной покупки.

    Часто задаваемые вопросы

    Если некоторые вопросы, которые не были рассмотрены в этом руководстве, все еще остаются, рассмотрите следующие ответы на наиболее часто задаваемые вопросы.

    В. Как работают цифровые штангенциркули?

    Цифровые штангенциркули используют цифровой энкодер, который отображает измерения на цифровом интерфейсе вместо реечной системы, которую аналоговые штангенциркули отображают на круглом циферблате.

    В. Каковы преимущества цифровых штангенциркулей?

    Цифровые штангенциркули могут выполнять высокоточные измерения (до 0,0005 дюйма) внутреннего диаметра объекта, внешнего диаметра и глубины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
