Как проверить генератор своими руками

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

• корпуса,

• подвижной части (ротор),

• неподвижной части (статор),

• а также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Устройство генератора

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток. Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

Новые и старые щетки генератора

2. Куда менее приятная неисправность – поломка реле-регулятора. Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

Диодный мост генератора ВАЗ

4. Самый неприятный вариант поломки –

сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Сгоревшая обмотка генератора

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Замер напряжения в бортовой сети

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов. За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум

. Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле, и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно подзаряжать, то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор

. У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор. У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

Проверка статора

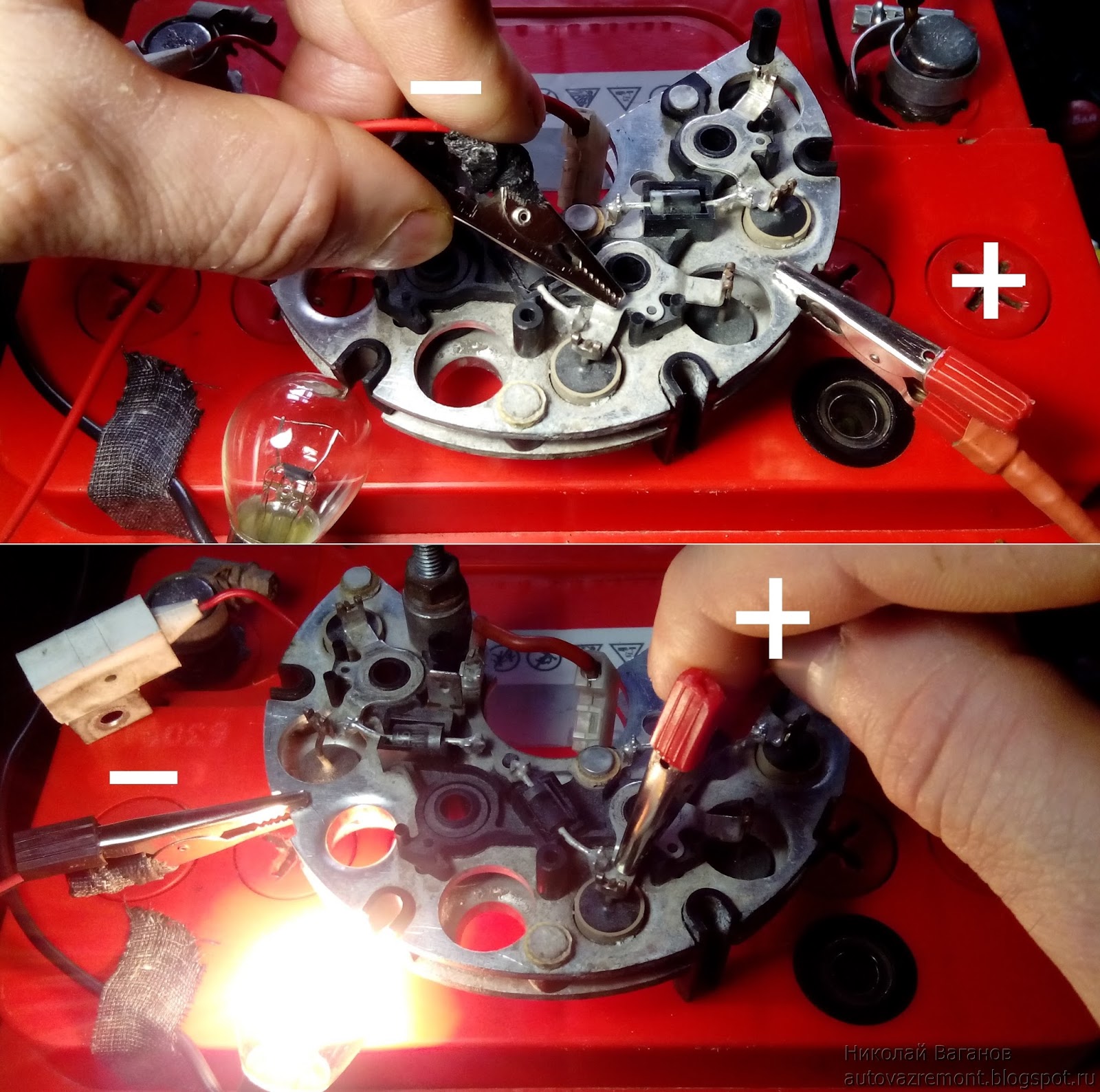

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

Проверка диодного моста

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Как проверить автомобильный генератор: методы проверки, видео

Описание способов проверки автомобильного генератора: визуальный осмотр, проверка, диагностика щеток и реле, признаки поломки устройства. Видео про генератор автомобиля.

В конструкции современного автомобиля все узлы и агрегаты можно отнести к главным и второстепенным. Если отказ второстепенной системы – например, обогрева сидений, не повлияет на безопасность и продуктивность авто, то поломка генератора приведет к быстрому разряду даже новой АКБ и отказу всего электрооборудования.

Автомобильный генератор преобразует механическую энергию от коленвала в электричество, заряжает АКБ во время движения, обеспечивает питанием все бортовые системы. В большинстве случаев водители начинают проверять работоспособность электромотора, когда наблюдается быстрый разряд АКБ.

Планово диагностику генератора проводят 1 раз в год, поскольку все комплектующие мотора имеют свой срок эксплуатации и ограниченный ресурс.

Визуальный осмотр

Для проверки работоспособности электромотора используют стандартный мультиметр. Тестером замеряют напряжение и сопротивление комплектующих генератора после демонтажа агрегата с авто. Перед тем как снять оборудование с машины, проводится осмотр:

Проверяется натяжение ремня генератора, качество шкива.
Осматриваются подшипники.

Осмотр проводится при работающем моторе. Не должно быть никаких посторонних шумов, скрежета, свиста. Натяжение ремня можно проверить на неработающем моторе «дедовским» способом – надавить с усилием.

Степень провисания должна быть в границах 0,5-1 см.

Диагностика генератора без демонтажа

Первая проверка генератора проводится без демонтажа электромотора. Вольтметром проверяется напряжение на аккумуляторе. Ход работы:

Запускается мотор на холостых оборотах.
Рычаг мультиметра переводится в режим напряжения 20 В.
Присоединяются щупы тестера: черный к «минусу» АКБ, красный к «плюсу».
Показания мультиметра должны находится в диапазоне 13,5-14,5 В.

Если тестер показывает вольтаж меньше границы диапазона, генератор не подзаряжает АКБ, если показания больше 14,5 вольт идет перезарядка батареи. Оба варианта считаются критическими. Если не подзаряжается АКБ, ее емкости хватит на несколько дней, если происходит постоянная перезарядка, начнет выкипать электролит. О неисправности можно судить по белым потекам на корпусе аккумулятора.

Проверка напряжения, которое выходит с обмоток генератора, самостоятельно проверяют контрольной лампой. Способ достаточно надежный, если водитель понимает, что он делает:

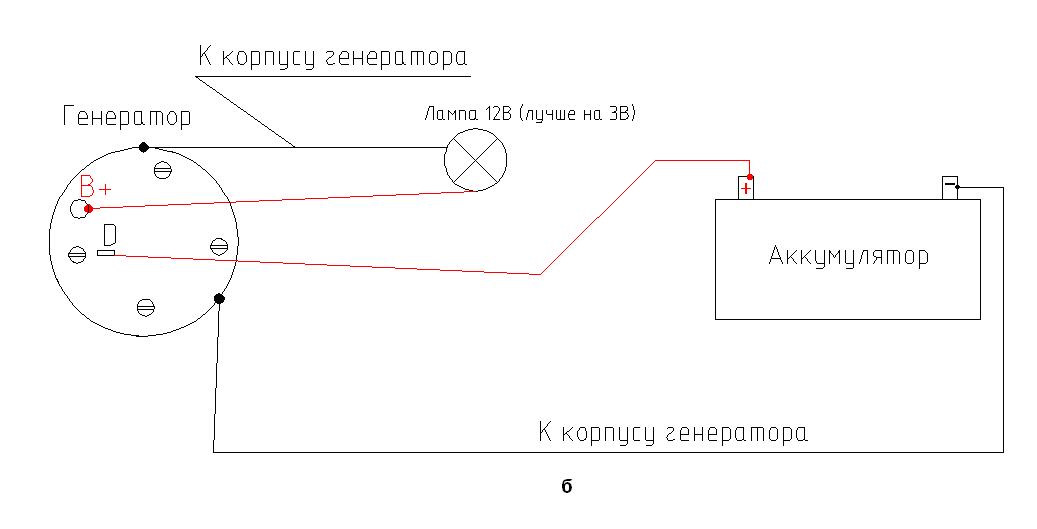

В разрыв цепи от клеммы № 30 генератора включается автомобильная лампа.
Мультиметр переводится в режим вольтметра 20 В.
Красный вывод тестера присоединяется к контакту 30.
Черный вывод кидается на массу.

Проверка проводится на заведенном двигателе, при нажатии на педаль газа любой силы (при любых оборотах) показания на мультиметре не должны превышать 15,5 В. Если показания превышают границу, эксплуатация генератора становится опасной для всех электросистем авто. Агрегат демонтируют с автомобиля, разбирают и проверяют качество комплектующих.

Полная проверка генератора

Чтобы провести диагностику узлов генератора, надо демонтировать электромотор с авто и разобрать его. Главные элементы конструкции:

задняя и передняя крышка;
статор;
ротор;
щеткодержатель;
изоляционный кожух;
регулятор-выпрямитель;
шкив.

Ротор в корпусе генератора вращается на подшипниках, элементы изнашиваются, разрушаются от влаги, и происходит заклинивание. Шток перестает вращаться, если произошло полное заклинивание роликов – проверить это просто, пытаясь вручную прокрутить шток.

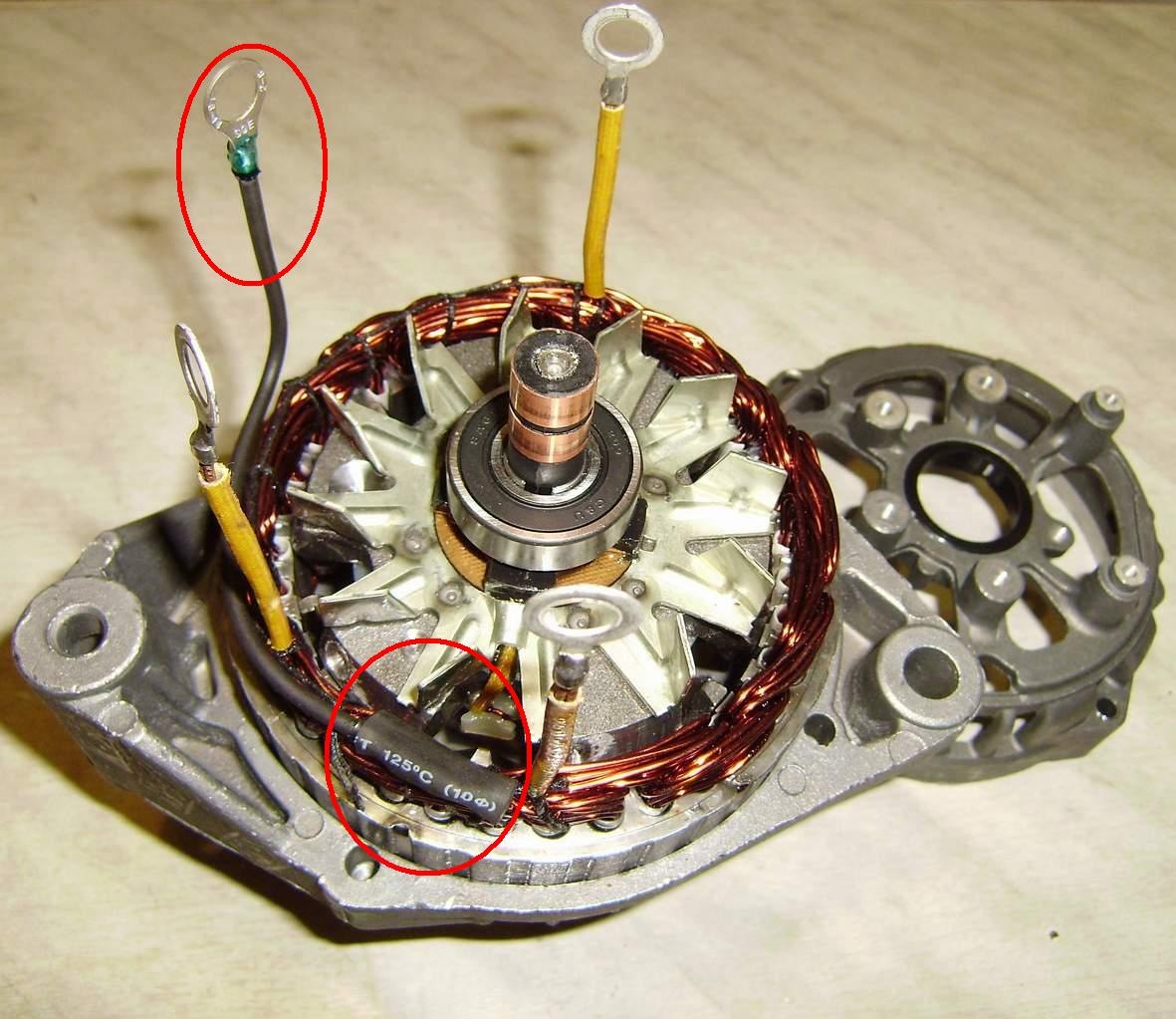

Проверяется состояние обмотки на статоре. В детали используются медные жилы, которые перегорают после попадания в корпус генератора влаги, солевых реагентов. Проводится осмотр обмотки, прогар будет четко виден. Надежным способом диагностировать пропускную способность обмотки статора остается проверка на сопротивление:

Откидывается диодный мост.
Мультиметр переводится в режим омметра.
Проверяется сопротивление между выводами. Рабочий узел покажет сопротивление 0,2 Ом (допуск ± 1%).
Проверить сопротивление между нулевым контактом и обмоткой – тестер должен зафиксировать показание не менее 0,3 Ом.

Если показания тестера отличаются, статор не пригоден к эксплуатации, и деталь необходимо заменить.

Диагностика щеток и реле регулятора

Щеточный узел имеет ограниченный срок эксплуатации. Графитовые детали истираются, теряются их высота и диаметр. Высота рабочей щетки должна быть не меньше 4, 5 мм, диаметр кольца – в пределах 12,8 мм. Если наблюдается перекос контактного кольца, выработка щеток, узел меняется.

Проверка регулятора напряжения проводится с помощью контрольной лампы. К щеткам генератора подключается 12-вольтная лампа, напряжение подается на плюсовую клемму агрегата. Если реле рабочее, лампочка загорится, при увеличении напряжения до 15В лампа погаснет.

Решаясь на самостоятельную диагностику узлов генератора, не многие водители проверяют работоспособность диодного моста. Необходимо поочередно измерить сопротивление обеих пластин. Рабочий мост покажет сопротивление только в одном направлении.

Признаки выхода генератора из строя

Проверять автомобильный генератор нужно не только тогда, когда резко теряется емкость аккумулятора. Все современные автомобили сигнализируют о неисправности электромотора свечением аварийного красного АКБ на приборной доске.

Вторым признаком того, что генератор не работает, является слабое свечение табло на приборной панели. Если резко пропало освещение приборки, значит, питание на доску поступает не с генератора, а с АКБ.

Поскольку генератор напрямую связан с работой АКБ, вторичным признаком неисправности электромотора остается невозможность завести двигатель после длительной стоянки. АКБ разряжен полностью, причина – в неисправном электромоторе.

Проверить автомобильный генератор можно самостоятельно – достаточно иметь мультиметр и знания принципа работы агрегата. Ремонтировать генератор самостоятельно или обратиться в сервис, зависит только от опыта и желания водителя.

Видео про генератор автомобиля:

||list|

Визуальный осмотр
Диагностика генератора без демонтажа
Полная проверка генератора
Диагностика щеток и реле регулятора
Признаки выхода генератора из строя
Видео про генератор автомобиля

Как проверить генератор на работоспособность мультиметром в домашних условиях

Генератор является основным источником питания для бортовой сети автомобиля. Автомобильный генератор обязан выдавать строго нормированное значение напряжения вне зависимости от величины нагрузки на бортовую сеть (имеется в виду штатная нагрузка, без мощных внешних потребителей). Напряжение генератора во время работы в автомобиле в подавляющем большинстве должно составлять 13…14,5 В. Конструкция его разработана уже давно и коренных изменений с тех пор не происходило, поэтому единая методика диагностики позволяет выявить неисправности любых генераторов.

Внешний вид автомобильного генератора

Некоторые тонкости проверки в домашних условиях могут различаться в зависимости от модели, но основа везде одинакова.

Устройство генератора автомобиля

Любой генератор состоит из следующих частей:

Устройство автомобильного генератора

Неподвижная часть генератора, статор, имеет многофазную обмотку (4) и служит источником напряжения в автомобиле. Как правило, она имеет три обмотки, соединенных звездой. Внутри статора вращается ротор (2), на котором намотана обмотка возбуждения. Меняя напряжение на этой обмотке, можно регулировать выходное напряжение генератора. Этим занимается специальное устройство, реле – регулятор.

Большинство современных генераторов имеет встроенный регулятор напряжения (5), который крепится на статор и имеет клеммы для подключения напряжения и графитовые щетки для контакта с токосъемными кольцами обмотки возбуждения. Подшипники (1) и (3) предназначены для обеспечения легкости вращения и центровки ротора внутри статора. Обмотки статора во время работы выдают переменное напряжение, поэтому генератор автомобиля комплектуется выпрямительными диодами, которые выполнены на отдельной панели и крепятся к корпусу статора. Поскольку обмоток три, то для выпрямления используется шесть диодов (трехфазная мостовая схема выпрямления).

На валу автомобильного генератора крепится шкив для передачи вращательного момента от двигателя. Статор вместе с боковыми крышками составляет единую конструкцию и крепится к корпусу двигателя с возможностью регулировки положения.

Основные неисправности

Ниже перечислены основные неисправности в порядке частоты их возникновения:

ослабление натяжения ремня генератора;
выход из строя регулятора напряжения;
износ или залипание щеток;
обрыв или замыкание обмоток;
пробой диодов выпрямителя.

Необходимость диагностики генератора возникает в случае несоответствия напряжения бортовой сети в автомобиле требуемому значению, или полного его отсутствия. Очень часто случается, что при малой нагрузке напряжение в норме, а при увеличении потребляемого тока напряжение падает. Перед тем как проверить генератор автомобиля, в первую очередь требуется проверить натяжение ремня генератора. Для проверки достаточно придавить ремень пальцем руки и измерить величину прогиба. Она должна быть не более 10…15 мм.

Больший прогиб будет приводить к тому, что при увеличении нагрузки на генератор, сила трения между ремнем и шкивом будет недостаточна для полной передачи вращательного момента от двигателя, и ремень будет проскальзывать. Регулировочным винтом нужно отодвинуть статор генератора от двигателя. Если натяжение ремня в норме, то автомобильный генератор требует более глубокой проверки.

Увеличение напряжения во время работы двигателя может свидетельствовать о неисправности регулятора напряжения.

Проверка автомобильного генератора

Для проверки генератора в автомобиле в домашних условиях необходим измерительный прибор – тестер, в котором есть функции измерения напряжения и сопротивления. Сейчас наиболее распространены и имеют низкую стоимость цифровые тестеры (рис. ниже).

Цифровой тестер для проведения измерений в электрооборудовании

Такого прибора достаточно для проведения практически любых измерений в электрооборудовании автомобиля. К тому же работоспособность устройств производится без соблюдения полярности подключения щупов.

Некоторые измерения проводятся при работающем двигателе.

Работу генератора в таком случае проверяют только с подключенной аккумуляторной батареей. Без аккумулятора регулятор напряжения нормально функционировать не будет, и в бортовую сеть автомобиля будет поступать завышенное напряжение, что наверняка приведет к выходу из строя бортового контроллера и другой электроники.

Ниже будет рассказано, как проверить генератор мультиметром. В первую очередь требуется замерить напряжение на клеммах аккумулятора тестером при неработающем двигателе. После того, как двигатель запущен, напряжение должно возрасти и составлять номинальное значение, что означает зарядку аккумуляторной батареи. В противном случае требуется демонтаж генератора и его полная проверка. Можно проверить автомобильный генератор и не снимая его с автомобиля, но такая методика существенно различается в зависимости от марки авто и генератора.

Проверка демонтированного генератора включает в себя:

визуальный осмотр на предмет перетирания изоляции, подгорания проводов, состояния щеток;
проверку сопротивления обмоток статора и ротора;
работоспособность выпрямительных диодов;
работоспособность регулятора напряжения (реле – регулятор).

Осматривая снятый генератор, в первую очередь необходимо убедиться в отсутствии механических повреждений обмоток, надежности клеммных соединений, целостности выводов диодов. Щетки реле-регулятора должны свободно перемещаться в своих направляющих и не иметь сколов.

Токосъемные кольца обмотки возбуждения на валу ротора не должны иметь заусенцев и следов обгорания. Сильный нагар и следы обгоревшего металла на кольцах свидетельствуют о коротком замыкании между витками обмотки ротора.

Обмотки статора и ротора проверяются омметром. Сопротивление обмоток должно составлять несколько Ом. Обмотка возбуждения проверяется путем измерения сопротивления между токосъемными кольцами на валу ротора. Нормальное сопротивление должно составлять 5…10 Ом. Обмотка статора проверяется только после отсоединения всех клемм. На обмотке должно быть три свободных провода (на новых генераторах) или четыре (вывод от точки соединения обмоток на старых генераторах). Автомобильный статор должен иметь сопротивление обмоток в пределах 5-15 Ом между началом обмотки и точкой соединения и 10..30 Ом между концами соседних обмоток. Здесь главное, чтобы статор имел одинаковое значение при измерении всех трех обмоток. Разница более чем в 20% говорит о неисправности одной из обмоток.

При измерении малых величин сопротивления щупы прибора вносят погрешность. Для точности следует сначала перемкнуть щупы между собой и определить их сопротивление. Обычно оно составляет 0.2…1 Ом. Эту величину следует учитывать при дальнейших измерениях.

Далее следует проверить состояние диодов выпрямительного моста. В большинстве генераторов в автомобиле применяются диоды двух типов. Одни из них имеют отрицательный вывод на корпусе и положительный свободный. Другие выполнены наоборот. Так сделано для удобства монтирования диодов на пластинах охлаждения – радиаторах (рис. ниже).

Диодный мост генератора автомобиля

Для измерений это не имеет значения. Измеряются диоды при положении переключателя омметра на измерение диодов. Если такого положения нет или используется стрелочный прибор, то предел измерения устанавливается для измерений сопротивления 200…1000 кОм.

Выпрямительный мост необходимо отключить от статора. Работу диодов проверяют путем сравнивания сопротивлений при прямой и обратной полярности щупов прибора. Значения должны различаться в несколько раз. Идеальный случай, это когда в одной полярности прибор показывает полный обрыв и измеренные значения одинаковы для всех диодов. Если в обоих положениях щупов прибор показывает нулевое сопротивление или полное его отсутствие, то такой автомобильный диодный мост требует замены.

Кроме проверки сопротивления, необходимо также проверить состояние изоляции обмоток. Для этого предел измерения прибора устанавливается на измерение максимального сопротивления, затем один из щупов прикладывается к корпусу генератора (на статор), а другой щуп к проверяемой обмотке. Показания прибора должны показывать очень большое сопротивление (на стрелочных стрелка не должна отклоняться).

Более точно сопротивление изоляции можно проверить, используя специальный прибор (мегомметр), применяемый для измерения электрических кабелей или кабельных линий связи.

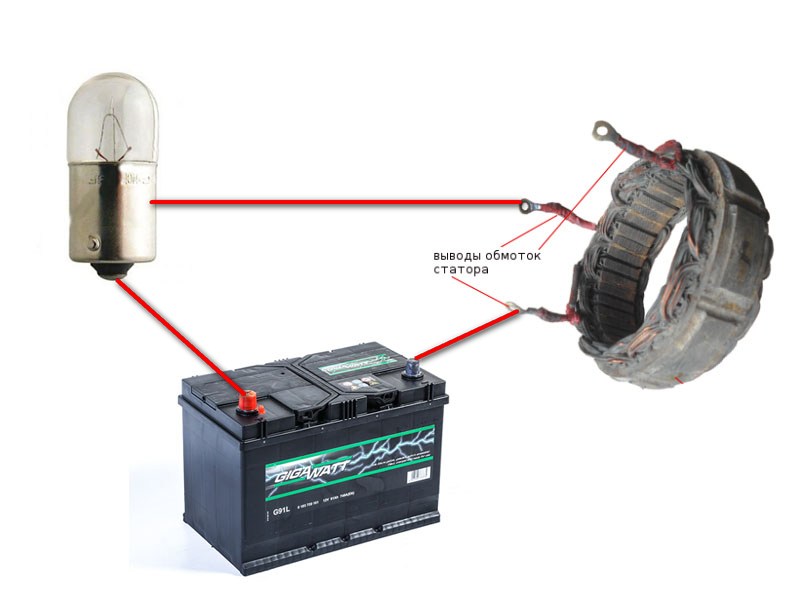

Можно, но не рекомендуется ввиду большой опасности поражения током, проверить автомобильный генератор на пробой изоляции при помощи лампы на 25…40 Вт 220 В.

Из патрона лампы выводят два провода, один из которых подсоединяют к корпусу генератора, поскольку статор имеет металлический корпус, а второй подключают к обычной бытовой розетке. Вторую клемму розетки подключают к проверяемой обмотке. Отсутствие свечения лампы говорит о нормальном состоянии изоляции.

Проверка регулятора напряжения

Проверить регулятор напряжения (реле-регулятор) можно, используя внешний регулируемый источник питания 12…16 В (рис. ниже).

Схема проверки реле-регулятора

Для проверки к реле подключается регулируемый источник плюсом на выходную клемму, а минусом на массу. К щеткам подсоединяется автомобильная лампа 12 В. При напряжении источника питания более 14.5 В лампа должна гаснуть. Неисправный регулятор напряжения требует замены. Реле – регулятор старого типа подлежит настройке.

Видео. Быстрая проверка

Довольно часто бывает, что неисправности возникают в автомобиле на прогретом двигателе. Это может быть связано как с линейным расширением металла от температуры (замыкание обмоток), так и со свойствами полупроводников (неисправности диодов выпрямителя). В данном случае можно рекомендовать работу генератора проверять непосредственно на автомобиле. Вопрос о том, как проверить генератор после нагрева, решается путем прогрева строительным феном до возможной температуры эксплуатации.

Ремонт автомобильного генератора в домашних условиях требует большой квалификации и, в большинстве случаев нецелесообразен. Гораздо проще заменить его полностью. Исключение составляют автомобильный реле-регулятор и диодный мост.

Оцените статью:

Как проверить автомобильный генератор пошагово

Все мы знаем и прекрасно понимаем, что генератор для любого автомобиля является важным и ответственным узлом. Его работа должна быть безукоризненной. Если с данным элементом возникают неполадки, то нужно знать, как проверить генератор. Конечно, можно просто обратиться в сервис, которых сегодня более чем достаточно. Эта же статья для тех, кто пытается разбираться в своем автомобиле и делать что-то своими руками. От поломок не застрахован ни один автомобиль, пусть даже это будет дорогая и престижная иномарка.

Признаки поломки генератора

Поломки генератора могут быть различного характера и проявляются они также по-разному. В первую очередь внимание генератору стоит уделить, если наблюдаются проблемы с зарядом аккумулятора или издается посторонний шум. Наиболее просто выявляются механические проблемы. Они могут выражаться в свистах, визгах, шумах и т.п. Причиной в данном случае является подшипник. Может его будет достаточно просто смазать, а возможно придется и заменить при сильном износе. Но не только в подшипниках может быть дело, если наблюдается шум и вой. Проблема может быть связана с замыканием обмоток, как тягового реле, так и статора. Возможно также замыкание на массу.

Проверка генератора мультиметром

Работоспособность генератора можно проверить, не снимая его с автомобиля с помощью мультиметра, подсоединив щупы от прибора к аккумулятору. На заглушенном двигателе напряжение на аккумуляторе должно составлять порядка 12,6 В. Если эти показания меньше, то аккумулятор следует зарядить. Далее заводим двигатель. При повышении оборотов напряжение заряда должно повышаться и установиться в пределах 14,5 В. Если же заряд аккумулятора отсутствует, то генератор требует ремонта.

Демонтаж устройства

После того, как генератор был проверен на автомобиле приступаем к его демонтажу. Для этого потребуется отсоединить минусовую клемму аккумулятора. Далее снять регулятор напряжения. Прежде чем разобрать генератор выполните внешний осмотр. Это относится к контактным кольцам и щеткам. Возможно, они имеют сильный износ или нагар. В случае с нагаром отшлифуйте контактные кольца.

Достаточно часто проблемы с генератором связаны именно с регулятором напряжения. Эту деталь лучше иметь в запасе и возить с собой, она не займет много места, но сэкономит время, деньги и нервы. Как проверить регулятор напряжения рассмотрим ниже. Если проблема была в нем, то меняем деталь на новую, и устанавливаем генератор на свое место. К слову в зависимости от марки автомобиля для замены регулятора напряжения снимать генератор может и не потребуется. После этого снова запускаем двигатель и проверяем его работоспособность с помощью мультиметра. Как уже упоминалось нормальное напряжение заряда должно составлять до 14,5 В.

Проверка электрической части

Поскольку генератор состоит из нескольких узлов, диагностику каждого из них стоит рассмотреть отдельно.

Регулятор напряжения

Проверку стоит начинать с регулятора напряжения. Для этого потребуется внешний источник питания с регулируемым напряжением от 12 В до 16 В. Чтобы проверить реле-регулятор источник питания подключают плюсовым проводом на выходной контакт, а минусовым на массу. Непосредственно к щеткам подключатся нагрузка в виде 12 В автомобильной лампочки мощностью 1-3 Вт. Постепенно увеличивая напряжение питания лампа должна погаснуть. Как правило, происходить это должно при достижении 14,5 В. В данном случае регулятор считается исправным. В том случае, если лампа при увеличении напряжения не гаснет, значит, в регуляторе имеет место обрыв, возможно между щетками и выводами регулятора.

Диодный мост

В диодном мосту генератора могут выйти из строя диоды, что обычно связано с попаданием воды либо в процессе “прикуривания”. Для проверки диодного моста генератора на помощь снова придет мультиметр. Диодный мост снимаем с генератора. Проверять придется каждый диод отдельно. Мультиметр устанавливаем на “прозвон”, т.е. когда можно определить к/з. Можно также выбрать положение для проверки диодов либо попросту на 1 кОм. Щупами прибора дотрагиваемся к выводам диода, после меняем щупы местами.

При измерениях в одну из сторон прибор должен показать сопротивление от 400 до 800 Ом, в другую не должно быть никаких показаний. В таком случае диод считается исправным. Если в одном и другом направлении прибор не показывает сопротивление, то это говорит об обрыве диода. Если же сопротивление слишком малое, по сравнению с обозначенным, либо в обе стороны одинаковое, то диод пробит. Неисправный диод подлежит замене. Если нет возможности его заменить, то придется менять диодный мост.

Обмотки возбуждения

При проверке генератора автомобиля мультиметром определяем сопротивление обмотки возбуждения. Для этого щупами дотрагиваемся до контактных колец. Показания в 5-10 Ом считаются нормальными. Проверить есть ли замыкание на массу или нет, можно приложив щуп прибора к статору генератора, вторым нужно коснуться контактного кольца. Если замыкания нет, то показания прибора будут бесконечны, т.е. для мультиметра это будет “1”.

Как проверить ток возбуждения генератора

Чтобы проверить ток возбуждение потребуется мультиметр с клещами и дополнительная пара рук (помощник):

Заводим двигатель и доводим обороты до 3 тыс.
На приборе выбираем режим измерения тока и помещаем провод возбуждения (“67” либо “D+”) внутри клещей. Показания мультиметра — это и есть ток возбуждения. При исправном генераторе ток должен находиться в пределах 3-7 А.

Проверка тока отдачи

Снова понадобится мультиметр с клещами. Процедура схожа с предыдущей:

Заводим двигатель и повышаем обороты.
С помощью клещей нужно обхватить провод идущий на контакт “30”или “В+”.
Необходимо по очереди включать потребители энергии в автомобиле и записывать показания прибора, т.е. включили ближний свет – записали, выключили. Далее включили дальний – записали, выключили, отопитель и т.д.
Выполняем подсчет показаний, просуммировав их.
Далее необходимо включить все потребители и записать показания прибора.
Проводим сравнение показаний – они не должны отличаться более чем на 5 А.

Как избежать проблем с генератором

Чтобы проблемы с генератором не застали вас врасплох необходимо придерживаться следующих рекомендаций:

проверяйте время от времени натяжение ремня генератора;
периодически необходимо зачищать и подтягивать контакты в электропроводке автомобиля. Ведь в подкапотное пространство влага, как ни крути, но попадает;
если загорелся индикатор аккумуляторной батареи нужно предпринимать меры по поиску и устранению неисправности, причем как можно быстрее;
если выполняются сварочные работы кузова автомобиля, требуется снять клеммы с генератора и аккумулятора.

Проверить автомобильный генератор в домашних условиях не составляет особого труда. Если же требуется ремонт, в зависимости от поломки, тогда может понадобиться специальный инструмент. В любом случае каждый сам решает – ремонтировать авто самому или отправиться на СТО.

Проверка автогенератора в домашних условиях. Как проверить генератор на предмет исправной работы? Неисправность коллекторной зоны

Многие автомобилисты сталкивались с тем, что ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Видеоматериал расскажет об устройстве генератора, а также поведает о ремонте, нюансах и мелочах процесса

Генератор 37.3701

Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.

Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37.3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Демонтаж генератора

Схема расположения генератора и дополнительных узлов

Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора

Наглядное расположение генератора на двигателе

Также, перед тем как снять генератор, стоит понимать схему подключения детали к остальным узлам электроцепи:

Схема соединений системы генератора 37.3701: 1 – ; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Теперь, когда основные схемы рассмотрены, можно перейти непосредственно к поэтапному процессу демонтажа генератора с автомобиля. Прежде всего, понадобится инструментарий, а именно: ключи на 8, 10 и 13; отвертка с плоским концом. Итак, приступаем к процессу:

Отсоединяем плюсовой провод питания генератора.
Откручиваем провода питания генератора
На кронштейне крепления ослабим нижнюю гайку.
Откручиваем нижнюю гайку крепления генератора
Теперь, ту же операцию проделываем с верхним креплением.
Откручиваем верхнюю гайку крепления генератора
Ослабим натяжной болт и демонтируем ремень.
Выкручиваем натяжной болт
Демонтируем прижимную планку.
Вынимаем прижимную планку
Снимаем генератор.
Снимаем генератор с автомобиля

Теперь, когда узел демонтирован, можно приступить к его проверке.

Проверка генератора

Существует два способа точной проверки генератора: на стенде и при помощи осциллографа. Стоит рассмотреть оба способа с применение наглядных схем.

Стенд

Специальный проверочный стенд оборудован вольтомметром и амперметром, которые выводят показатели работы в искусственно созданной бортовой сети. Также, имеется дополнительный мотор, который при помощи ремня приводит в действие сам генератор. Итак, стоит наглядно посмотреть, как выглядит этот стенд:

Проверка генератора при помощи стенда

Схема соединений для проверки генератора на стенде: 1 – контрольная лампа 12 В, 3 Вт; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Теперь установленный генератор можно включить, предварительно выставив на реостате выходящее напряжение в 13В. При этом частота вращения ротора должна достигать 5000 оборотов в минуту. Стенд должен поработать 10-12 минут, а затем необходимо замерить силу тока, которая отдается. Если она будет меньше 55А, то генератор неисправен и требует ремонта.

Осциллограф

Осциллограф покажет сразу неисправность генератора, поэтому диагностика через него считается более точной. Рассмотрим, принцип проверки:

Схема подключения генератора к осциллографу для проверки

Схема соединений для проверки генератора осциллографом: 1 – выключатель; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Процесс разборки

Защёлки защитной крышки отмечены стрелочками

Рассмотрим, из каких деталей состоит генератор в целом. Это нужно для того, чтобы понимать, как проходит непосредственно процесс.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Составные части генератора ВАЗ-2114

Признаки неисправности диодного моста: диагностика

Диодный мост на генераторе

Неполадки генератора напрямую зависят от исправности диодного моста. Проверить исправность этого узла можно тремя способами:

При помощи подключения к нему контрольно-измерительной лампочки с силой тока 12В.
Визуальное исследование выпрямителя, на наличие обрыва контактных проводов.
Диагностические операции при помощи мультиметра.

Причин выхода из строя этого узла может быть две:

Прошел .
Попадания сторонних элементов в генератор (воды, грязи и другого), что послужило замыканием и выходом из строя элемента.

Рассмотрим более детально процесс диагностики диодного моста.

Диагностика при помощи контрольной лампы

Схема диагностики диодного моста при помощи контрольной лампы

Для диагностики потребуется АКБ и контрольная лампа. Итак, необходимо подключить пластину выпрямителя к «клемме-минус». Далее, контрольно-измерительную лампу проводом «плюс» подключаем к АКБ, а «минусом» к дополнительным диодам. «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.

Обследование выпрямителя

Процесс проверки выпрямителя

Для совершения и этой диагностики, также потребуется АКБ. Подсоединяем контрольно-измерительную лампу проводом «минус» к «клемме-плюс» АКБ. Затем, «плюс» лампы к АКБ «минус». «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.

Диагностика с помощью мультиметра

Проверка диодного моста при помощи тестера

Снимаем выпрямитель с корпуса. Устанавливаем на мультиметре режим «прозвона». Теперь, по очереди необходимо замыкать электроды прибора на диодах. Если он издает «писк», то выпрямитель рабочий, если нет, то деталь — «мертвая» и требует замены.

Признаки неисправности щеток

Если посмотреть на щетки, то их поверхность будет стертая, а контрольные проводки подачи питания разорваны. Это и есть основной признак неисправности, который может служить тому, что пришла естественная их амортизация. Признаков того, что они вышли из строя бывает несколько:

в бортовой сети на холостых оборотах.
В сумрачное или ночное время суток наружное освещение (свет фар) тускнеет.
Нет зарядки АКБ.

Выбор генератора

Если осуществить ремонт старого генератора не представляется возможным, то потребуется его замена. О том, какой выбрать, мы уже писали в материале: « «.

Выводы

Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо провести демонтаж и разборку узла. Данный процесс достаточно длительный и требует некоторых знаний. Не все даже опытные автомобилисты способны проделать данную операцию самостоятельно. Поэтому, если автолюбитель не уверен в том, что он самостоятельно способен отремонтировать генератор рекомендуется обратиться в автосервис.

Электрооборудование современного автомобиля представляет собой сложный комплекс приборов и устройств. Питание бортовой сети осуществляется от аккумулятора, а после запуска двигателя — от генератора. Данное устройство в исправном состоянии обеспечивает напряжение в пределах 14 — 14,2 В. Проверка генератора ВАЗ 2107 не только поможет выявить его неисправности, но и избежать выхода из строя аккумуляторной батареи.

При недостаточном напряжении заряд ее становиться неполным, что вызывает падение плотности электролита. При низких температурах такое явление может вызвать замерзание жидкости. Образование кристаллов льда приводит к постепенному разрушению пластин аккумулятора. Для установления параметров выходного напряжения генератор можно прозвонить обычным мультиметром.

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

Контроль работоспособности компонентов

Для выполнения данной операции необходимо демонтировать устройство с автомобиля и очистить от загрязнений. Порядок проверки следующий:

Мультиметр переводим в режим измерения сопротивления. Положительный щуп устанавливаем на клемму «30», а отрицательный на массу. Близкие к нулю показания свидетельствуют о том, что мост или статор генератора вышли из строя.
Проверка положительных диодов происходит при установке положительного щупа на вывод один из болтов крепления выпрямительного блока, а отрицательный на массу. Нулевые или близкие к ним показания прибора, говорят о том, что диодный мост неисправен.
Для проверки ротора необходимо измерить сопротивление между контактными кольцами. В рабочем состоянии оно должно быть в пределах нескольких Ом. Если сопротивление около нуля, то в обмотке произошло замыкание.

Всем привет, уважаемые автолюбители! Вас приветствует на страницах своего блога его автор и создатель — . Немало водителей стремятся к тому, что своими силами научиться обслуживать «железного коня» — это не только дешевле чем у а или в автосервисе, но и познавательно с практической точки зрения. Поэтому сегодня я хочу говорить с Вами о том, как проверить генератор и что для этого может потребоваться.

Необходимость проверки вызвана еще и тем, что скачки напряжения губительны для современной электроники. Ей автомобили буквально напичканы, и любой скачок грозит выходом из строя. За подачу напряжения отвечает именно генератор, в том числе, он ответственен за питание электроприборов на борту машины, а также и за . Если он неисправен, например, не выдает нужное напряжение, то далеко мы уехать не сможем. Вот почему многие автолюбители стремятся узнать о способах и процедуре проверки. Рассмотрим этот механизм подробнее.

Два основных способа проверки

Итак, начнем с наиболее простого способа, который не требует стендов или иного специального оборудования. Для него нам всего навсего понадобится прибор под названием «мультиметр», хотя можно обойтись даже без него, но об этом будет ниже. Сначала производим замеры в состоянии покоя — показатели должны быть на уровне 12,5–12,8 Вольт (речь, как Вы поняли, идет о напряжении).

Потом проверяем исправность генератора при заведенном моторе. Доводим обороты до 2000 — напряжение, если оно нормальное, должно быть в диапазоне 13,5–14,5 Вольт или даже чуть более того. Если при включенных потребителях тока (магнитофон, освещение и пр.) показатель не падает ниже 13,7–14, значит, генератор функционирует нормально.

Есть и другой вариант проверки, которым пользовались еще наши предки. Сначала ослабляем затяжку отрицательной клеммы аккумуляторной батареи. Заводим двигатель и включаем передние фары. Теперь нужно снять минусовую клемму (тут важно не перепутать, ведь аккумулятор может быть ). Если освещение не померкло и не заглох движок, можно говорить об исправности узла. В ином случае, придется его демонтировать и проверять каждую деталь по отдельности.

Составляющие генератора

К ним относятся следующие элементы:

щетки;
диодный мост;
ротор и статор;
якорь;
реле-регулятор

Сначала советуют проверить натяжку ремня. Если требуется, то его меняют или затягивают туже. Наличие посторонних звуков может говорить также об износе подшипников. Дальше снимаем щетки и производим их визуальный осмотр. Минимальная высота должна составлять хотя бы 4,5 мм.

Проверяем диоды, реле и прочее

Диоды проверяют, измеряя их сопротивление и проводимость тока. Для этого один из щупов прибора-тестера размещаем на плюсовую клемму АКБ, а другим замеряем выводы диодов. Таким способом проходим весь диодный мост. Если диод вышел из строя, то сопротивление будет нулевым в обе стороны.

В случае, когда батарея недо- или перезаряжается, следует проконтролировать регулятор напряжения. Замеряют его в тот момент, когда двигатель находится «на оборотах» от 2000 и выше. Отдельного внимания заслуживают щетки регулятора — для их проверки применяют 12-вольтовую лампочку. Вместо выражения «регулятор напряжения» Вы можете встретить реле-регулятор (это одно и то же).

Необходимо проверить также статор, ротор и обмотку. Если генератор сильно гудит в процессе работы, значит может «коротить» обмотка. Снова берем в руки наш мультиметр и измеряем сопротивление между контактными кольцами ротора. Показатель должен быть в диапазоне от 2,3 до 5 Ом. Если он ниже минимального значения, то замыкание происходит между витками. Высокое говорит об обрыве или слабом контакте.

Именно статор относится к наиболее сложным деталям генератора, и без демонтажа всего узла целиком мы не сможем произвести его проверку. Первым делом обращайте внимание на отсутствие следов обрыва и/или подгоревших контактов.

Работа по проверке исправности генератора вполне может быть выполнена в гараже собственными силами с использованием одного лишь мультиметра. Если же речь идет о неисправностях, то необходим демонтаж узла с последовательной проверкой всех составляющих, как об этом я написал выше. Достаточно наблюдать за контрольной лампой, проверять, насколько натянут ремень и периодически очищать контакты. В таком случае Ваш генератор будет служить верой и правдой. На этой ноте будем прощаться. Услышимся в ближайших выпусках!

Главным источником электропитания в автомобиле является генератор, он представляет собой такую себе «мини-электростанцию». Неправильная или нестабильная работа этого узла чревата плохой (АКБ). Вышедший из строя генератор не обеспечивает зарядки, следовательно, бортовая сеть машины будет работать на АКБ которого на долго не хватит. В итоге — аккумулятор полностью разряжается, двигатель «глохнет» где-нибудь за городом, а у вас появляется новая «головная боль» и необходимость замены генератора.

Для того чтобы не допустить такого сценария необходимо регулярно следить за состоянием этого устройства, а также зарядкой, которую он дает. Если же вы заметили какие-либо перебои в работе необходимо проверить генератор, а как это сделать вы сейчас узнаете.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке этого электроприбора для того, чтобы не повредить его.

!!! Нельзя:

Проверять работоспособность генератора путем короткого замыкания, то есть «на искру».
Соединять клемму «30» (в некоторых случаях «В+») с «массой» или клеммой 67 (в некоторых случаях «D+»).
Допускать работу генератора без включенных потребителей, особенно нежелательна работа при отключенном аккумуляторе.
Выполнять сварочные работы кузова автомобиля с подключенными проводами генератора и аккумулятора.

!!! Важно:
Проверка производится при помощи вольтметра или амперметра.
Проверка вентилей производится напряжением не выше 12 В.
В случае замены проводки электрогенератора необходимо подбирать провода аналогичного сечения и длины.
Перед тем как проверить устройство убедитесь в работоспособности всех соединений и правильном натяжении приводного ремня. Правильно натянутым считается ремень, который при нажатии на середину с усилием 10 кг/с, прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

Для того, чтобы проверить регулятор напряжения потребуется вольтметр со шкалой от 0 до 15 В. До начала проверки следует прогреть двигатель минут 15 на средних оборотах с включенными фарами.
Произведите замер напряжения между выводами «массы» генератора и «30» («В+»). На вольтметре должно показываться нормальное для конкретного автомобиля напряжение. К примеру, для ВАЗ 2108 оно будет соответствовать — 13,5–14,6 В. Если напряжение будет ниже или выше — вероятнее всего регулятор требует замены.
Кроме того, можно проверить регулируемое напряжение, для этого подключите вольтметр к клеммам . Следует отметить, что результат такого измерения будет неточным, если вы уверенны, что проводка 100% исправна. Мотор при этом должен работать на средних оборотах близких с включенными фарами и прочими потребителями электроэнергии. Размер напряжения должен совпадать с определенной величиной для конкретной модели авто.

Проверка диодного моста генератора

Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Проверка тока отдачи

Чтобы измерить ток отдачи нужно охватить зондом провод, который идет к зажиму «30» («В+»).
Затем, заведите двигатель и произведите измерение, во время замера мотор должен работать на высоких оборотах. Включайте электроприборы по очереди и делайте замер для каждого потребителя отдельно.
Затем подсчитайте показания.
Следующий тест необходимо проводить со всеми одновременно включенными потребителями энергии. Величина замера не должна быть ниже суммы показаний каждого из потребителя, когда вы измеряли каждый из них по очереди, допускается расхождение 5 А в меньшую сторону.

Проверка тока возбуждения генератора

Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения. Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

Внешний вид автомобильного генератора

Устройство генератора автомобиля

Любой генератор состоит из следующих частей:

Устройство автомобильного генератора

Основные неисправности

Ниже перечислены основные неисправности в порядке частоты их возникновения:

ослабление натяжения ремня генератора;
выход из строя регулятора напряжения;
износ или залипание щеток;
обрыв или замыкание обмоток;
пробой диодов выпрямителя.

Проверка автомобильного генератора

Цифровой тестер для проведения измерений в электрооборудовании

Некоторые измерения проводятся при работающем двигателе.

Проверка демонтированного генератора включает в себя:

визуальный осмотр на предмет перетирания изоляции, подгорания проводов, состояния щеток;
проверку сопротивления обмоток статора и ротора;
работоспособность выпрямительных диодов;
работоспособность регулятора напряжения (реле – регулятор).

Диодный мост генератора автомобиля

Проверка регулятора напряжения

Схема проверки реле-регулятора

Видео. Быстрая проверка

elquanta.ru

Пропала зарядка? Ищем неисправности самостоятельно.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

Если сопротивление не показывает совсем, то в обмотке обрыв.
Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна. Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

НАШИ ЧИТАТЕЛИ РЕКОМЕНДУЮТ! В борьбе с камерами ГИБДД наши читатели советуют нанопленку. Немецкая нанопленка на номер со 100% эффективностью справляется с камерами ГИБДД. Нанопленка это 100% процентная защита от штрафов, устанавливается за две минуты, не боится холода Подробнее здесь…

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Устройство системы смазки двигателя.

www.em-grand.ru

Как проверить генератор на машине не снимая и если снять его с авто

Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.

Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.

Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Устройство генератора

На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.

Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой». Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором. Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.

Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис.1, устанавливается внутри генератора.

Неисправности генератора

Неисправный подшипник генератора

Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.

Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

Износ и заедание щёток.
Пробой или перегорание интегральной схемы регулятора напряжения.
Неисправности диодного моста – перегорание или пробой его вентилей.
Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине

Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику. Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.

Кроме того, «недодающий» электричества генератор проявляет себя так:

при движении с небольшой скоростью в темноте свет фар немного «подрагивает» — это неисправен регулятор напряжения;
работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины

Проверка щёток генератора

Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора. Для проверки реле-регулятора генератора выглядит примерно так (рис.3):

Проверка реле-регулятора напряжения

Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.

Проверка диодного моста генератора

Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной. Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари. Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.

Простая проверка генератора в домашних условиях — Информация — zapchast-avto.kiev.ua

Зачастую проверка генератора в домашних условиях вызывает некий страх и неуверенность, из-за которых при сбоях в его работе автолюбители спешат обратиться к специалисту. Такая тенденция сложилась потому, что данный узел не очень часто выходит из строя, безотказно работая годами. Однако не стоит торопиться к автомобильному электрику, если генератор вашего автомобиля заработал плохо, либо отказал вообще. Большинство его неисправностей достаточно просто определяются в домашних условиях без особых знаний и инструментов.

Как и зачем работает генератор автомобиля?

Автомобильный генератор выполняет всего-навсего две функции.

Во-первых, он питает потребители во время движения и стоянки с работающим двигателем. В частности, генератор обеспечивает искрообразование в камерах сгорания, благодаря нему работают осветительные приборы, играет музыка, функционирует разного рода электроника (блоки управления и так далее).
Во-вторых, от генератора заряжается аккумулятор. Это необходимо для того, чтобы АКБ смогла восстановить энергию, которая была потрачена при неработающем двигателе. Как правило, больше всего ее расходуется во время запуска на работу стартера. Если во время стоянки с неработающим двигателем слушать музыку, включать габаритные огни, фары и другие потребители – все это также забирает накопленную в аккумуляторе энергию, за восстановление которой отвечает генератор.

Как работает данное устройство? Генератор всегда устанавливается непосредственно на двигатель. Это делается для того, чтобы привести его в действие за счет вращения коленчатого вала посредством цепи или ремня. Таким образом, когда двигатель работает, генератор вращается, и вырабатывает электрическую энергию. Она уходит на образование искры на свечах зажигания, на питание панели приборов, освещения и, конечно же, на зарядку аккумуляторной батареи.

Очень важно понимать, что, когда от генератора питается одновременно много приборов (включена печка, все освещение, заряжается сильно разряженный аккумулятор), его ротор вращается со значительным сопротивлением. Зачем об этом надо помнить – станет понятно ниже.

На любом автомобиле генератор всегда работает в паре с реле-регулятором. Это небольшой и достаточно простой прибор, который автоматически поддерживает на выходе из генератора нужное напряжение, а также «решает», когда надо подзаряжать АКБ, и когда в этом нет необходимости.

Такой регулятор нужен по той простой причине, что скорость вращения генератора, и вырабатываемое им напряжение, напрямую зависят от частоты вращения коленчатого вала. То есть, на холостом ходу вырабатывается меньшее значение, а когда вы «газуете» – очень большое. Чтобы не вышли из строя электроприборы, а также не перезаряжался аккумулятор, выходное напряжение поддерживается в определенном диапазоне реле-регулятором.

Первичные признаки неисправности генератора автомобиля

Проверку генератора на автомобиле следует выполнить при появлении следующих «симптомов»:

После запуска двигателя на панели приборов не гаснет контрольная лампа с изображением аккумуляторной батареи.
Эта же самая контрольная лампа при работающем двигателе «моргает» или светится слабым накалом.
Полностью исправная аккумуляторная батарея регулярно подводит по утрам.
Осветительные приборы на машине во время движения светят заметно тусклее, чем обычно.
На аккумуляторе появились следы бурного выкипания электролита (резко упал уровень, либо на корпусе полно белых потеков).
Из-под капота периодически или всегда слышен громкий пищащий звук.

Если на вашем автомобиле наблюдается какой-либо из этих признаков, значит срочно пора проверить генератор на работоспособность. Следует отметить, что в ряде случаев некоторые из этих симптомов могут проявляться и при вполне исправном генераторе. «Виноват» в таких случаях описанный выше регулятор.

Также следует понимать, что для полноценного восстановления энергии аккумулятора от генератора требуется немало времени. Потому, если вы эксплуатируете автомобиль только для коротких поездок, и ваш аккумулятор постоянно недозаряжается, то генератор не виноват. Он просто не успевает за столь короткие промежутки времени полностью восстановить потраченную на запуск двигателя энергию.

Пошаговая диагностика генератора своими руками

Чтобы максимально упростить материал, пошаговая проверка будет описана не по признакам неисправности, а по принципу – от простого к сложному. Все предлагаемые ниже операции выполняются очень быстро, что позволит при любой поломке провести комплексную диагностику генератора своими руками, найти проблему (или несколько проблем), и устранить неполадки.

Все, что понадобится для проверки – это мультиметр и пара ключей для снятия клемм с аккумулятора. Далее подробно описан простой алгоритм диагностики генератора своими руками.

При неработающем двигателе измерьте напряжение на клеммах АКБ. Показатели должны быть в пределах 12.0-12.7 В. Если меньше – аккумуляторная батарея полностью разряжена. Ее следует подзарядить от стационарного зарядного устройства.

Запустите двигатель и повторно измерьте напряжение на клеммах аккумулятора. В таком режиме оно должно быть заметно выше – от 13.8 В до 14.8 В. Это свидетельствует о том, что АКБ заряжается от генератора. Если напряжение наоборот – упало, либо ненамного выше 12.7 В – то генератор, либо реле-регулятор не работают, или отрабатывают не полностью.

Отключите все потребители (свет, музыку, печку) и запустите двигатель, после чего отсоедините минусовую клемму от аккумулятора. Если двигатель продолжает стабильно работать – генератор исправен. Если заглох – питание от него не поступает.

Повторите то же самое, но аккумулятор отсоедините после того, как включите при запущенном двигателе все возможные потребители (свет, печку, музыку, кондиционер). Когда вы отсоедините клемму от АКБ, осветительные приборы не должны начать светить тусклее, чем до этого. Если это так, то генератор вырабатывает недостаточно электроэнергии для того, чтобы обеспечить полноценно питание бортовой сети авто. А это, в свою очередь, означает, что при езде с максимально включенными приборами АКБ не будет подзаряжаться. Она будет «помогать» генератору питать включенные приборы, расходуя энергию.

Внимательно осмотрите генератор при работающем двигателе в темноте. В нем не должно быть искрения. Если наблюдается интенсивное искрообразование, возможно, пора поменять щетки, либо подгорели обмотки ротора или статора.

Установите на место ремень привода генератора и проверьте его натяжение. Нормы можно посмотреть в руководстве по эксплуатации соответствующей модели авто. Если ремень чрезмерно перетянут, его следует ослабить, иначе он быстро растянется и порвется. Если же он чересчур ослаблен – при хорошей нагрузке генератор может просто остановиться, так как его сопротивление значительно возрастает в эти моменты (см. выше). Кроме того, из-за недостаточно натянутого ремня из-под капота может доноситься тот самый пищащий звук, появляющийся, как правило, на низких оборотах, и пропадающий с их повышением.

Если есть возможность, снимите со шкива генератора ремень. Проверните ротор вручную на несколько оборотов. Если вращение легкое и непрерывное – все нормально. Если генератор прокрутить удается с трудом, не удается вообще, либо ротор постоянно подклинивает – вышли из строя подшипники.

К сожалению, это все, что можно назвать простой проверкой генератора в домашних условиях. Дальше идет демонтаж и разборка. Эти мероприятия тоже вполне возможно осуществить самостоятельно, однако, для этого уже понадобится больше времени, терпения, и соответствующие инструменты.

Видео по теме проверки генератора самостотельно своими руками

Итоги

Самостоятельная проверка генератора на автомобиле – это достаточно простая процедура, которую вполне сможет выполнить даже неопытный автолюбитель. Предоставленной выше информации хватит для того, чтобы выявить неисправность данного узла в 9 случаях из 10, не прибегая к помощи специалистов.

Схожий материал

15 реальных способов заметно уменьшить расход топлива любого автомобиля

10 возможных причин почему отбалансированные колеса «бьют»

7 простейших способов быстро открутить масляный фильтр своими руками

История шин Debica / Дебица

История шин Barum / Барум

Как проверить генератор автомобиля — Автомобиль для чайников

Как проверить генератор автомобиля. Стоит ли проверять генератор не снимая.
Генератор – электрическое сердце автомобиля. Неисправности генератора ведут к выходу из строя дорогостоящей аккумуляторной батареи, и проблемам с пуском двигателя. Идеальный выход – доверить проверку генератора специалисту. Но, если у вас есть мультиметр, то проверить генератор вы можете самостоятельно, буквально за 15 минут, без учета на разборку. Настроились ремонтировать? – приступим.

Механик тестирует генератор

Симптомы неисправности генератора авто

Тут все просто: аккумулятор быстро «садиться», при наборе оборотов двигателя заметен скачок напряжения. Как это заметить? Включаете все осветительные приборы, и вентилятор отопления. Если обороты печки на любых оборотах двигателя остаются неизменными – генератор исправен. Если слышны изменения оборотов, и заметно, что фары светят ярче при больших оборотах двигателя – причина в генераторе, либо реле зарядки.

С какой стороны подойти…

Многих мучает этот вопрос как проверить генератор, не снимая с авто. Скажу одно – не снимая с авто вы сможете только проверить, общую неисправность двух компонентов – генератора и реле зарядки. Для более точной диагностики генератора необходима его разборка. Но все же напишу, как проверить генератор на машине. При помощи мультиметра, подключенного к аккумуляторной батарее (режим измерения напряжения), замерьте напряжение при работающем двигателе в различных режимах. А именно: включайте и выключайте фары, жмите на педаль газа, включайте печку – одним словом, давайте нагрузку по электрике. Если во время ваших экспериментов, напряжение будет держаться в пределах 14-14,2 вольт – с генератором и реле зарядки все в порядке. Если заметны скачки более 0,5-1 вольта – есть неисправность. Реле зарядки проще всего проверить, заменив на исправное.

Боюсь превысить пределы, выделенные мне на статью, но хочу предупредить некоторых «Кулибиных». Одно время была в моде проверка генератора следующим образом: на работающем двигателе отсоединяли одну клемму от аккумулятора – если авто глохло, значит генератор неисправен. Ни в коем случае не пытайтесь это повторить – вероятность выхода из строя генератора – очень высока.

Тестирование генератора

В первую очередь убедитесь в натяжении ремня генератора. Очень часто люди начинают искать поломки в генераторе, а причина скрывается в прослабленном ремне – проверьте натяжение ремня.

Ротор

Разобрав генератор, проверьте ротор: для этого необходимо измерить сопротивление между контактными кольцами статора (по ним бегают щетки). Сопротивление между кольцами в 5-10 Ом говорит про исправность обмотки. Если сопротивление больше – возможен обрыв в обмотках. Также проверьте пробой каждого кольца на массу. Для этого, мультиметром проверьте сопротивление между каждым кольцом и самим ротором. Если сопротивление бесконечное – пробоя нет. Если сопротивления нет – есть пробой. Дальнейший ремонт в домашних условиях (кроме замены) – невозможен.

Диодный мост

Режим мультиметра – звуковой сигнал (при замыкании щупов слышен писк). Диодный мост состоит из 6-ти диодов – по три на каждой пластине. Три диода положительные, три – отрицательные. Отсоединяете все выводы от пластинок с диодами и тестируете. Диод пропускает напряжение в одном направлении. Для тестирования необходимо приложить щупы к выводам диода, а затем поменять щупы местами. В одном из положений будет слышен писк, в другом – нет. Если тестер пищит в обоих направлениях – диод пробит и подлежит замене. Очень часто, заменить один диод без опыта – сложно, поэтому меняйте всю диодную пластину.

Статор

Наружная часть генератора. Проверка сводится к внимательному осмотру на предмет повреждения обмоток, различных подгораний, и прозвонке мультиметром. Для проверки, мультиметр переводим в режим измерения сопротивления, и тестируем обмотки. Один щуп на вывод обмотки, второй на корпус статора. Если сопротивление упорно стремится к бесконечности – все в порядке. А вот если сопротивление ниже 50 Ком. – это говорит о неисправности, либо о скором выходе из строя.

Подшипники

Подшипники должны свободно вращаться, не шуметь, и не иметь люфта.

Щетки

Минимальный выступ щеток – 5 мм. Щетки не должны иметь сколов, и должны свободно, без заеданий и люфтов ходить в своих пазах. При малейших отклонениях – лучше заменить.

Вот и все – тестирование генератора в домашних условиях завершено. Теперь вы знаете, как проверить генератор. К сожалению, серьезный ремонт генератора в домашних условиях невозможен (если проблемы в обмотке). Но зато, если вы найдете пробитый диод, замените, и генератор заработает – помимо гордости за себя, сэкономите немного денег, так как в условиях станции обычно меняют все подряд – несмотря не исправность.
Автор: Игорь
Специально для сайта «за руль после 30».

Как проверить генератор: 8 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Jay Safford. Джей Сэффорд — автомобильный консультант и руководитель проекта. Он является специалистом по автомобильному обслуживанию (ASE), Ассоциацией управления автопарком NAFA, Ford и имеет сертификат L1.Он имеет более чем 15-летний опыт ремонта автомобилей и работал инструктором по автомобилестроению в Техническом институте Линкольна в Уэст-Палм-Бич, Флорида. Эта статья была просмотрена 89 396 раз (а).

Соавторы: 3

Обновлено: 6 мая 2021 г.

Просмотры: 89,396

Краткое содержание статьи X

Генератор в вашем автомобиле отвечает за подзарядку автомобильного аккумулятора и питание электрической системы.Если ваши фары не такие яркие, как обычно, электрическая система вашего автомобиля не работает должным образом или у вас возникли проблемы с запуском автомобиля, все это может быть признаком того, что ваш генератор не работает должным образом. К счастью, вы можете легко проверить генератор вашего автомобиля, чтобы убедиться, что он работает, с помощью вольтметра, который является прибором для измерения напряжения. Перед проверкой генератора вам необходимо убедиться, что аккумулятор вашего автомобиля полностью заряжен. Выключите автомобиль, откройте капот и подключите положительный датчик вольтметра к положительной клемме аккумулятора, а отрицательный датчик — к отрицательной клемме аккумулятора.Затем проверьте показания вольтметра. Если он меньше 12,2, вам необходимо зарядить аккумулятор, прежде чем вы сможете проверить генератор. В противном случае попросите помощника завести машину и разогнать двигатель до 1500 об / мин. Еще раз проверьте показания вольтметра. Напряжение должно увеличиться на 0,5–2 вольта до примерно 13,6–15,8. Если показание остается прежним или падает, это означает, что генератор не заряжается и вам может понадобиться новый. Если показание выше более чем на 2 вольта, это может означать, что ваш генератор перезаряжается.В любом случае, отнесите машину в автомастерскую, чтобы узнать, в чем проблема. Чтобы узнать, как диагностировать проблему генератора переменного тока, проверив манометр или по звуку, продолжайте читать!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 89 396 раз.

FAQ — Автогенератор

По этому вопросу существует множество мнений и точек зрения. Однако простой факт заключается в том, что каждый день тысячи людей простаивают свои автомобили без какого-либо риска или ущерба: застряли в пробке, мобильные продавцы, профессионалы, такси, службы доставки, службы экстренной помощи и многое другое.Современные двигатели созданы для работы в самых разных условиях, как в условиях арктического холода, так и в жаркой пустыне. Они тщательно контролируются температурой, кислородом и выбросами и автоматически регулируются на лету с помощью сложных компьютерных элементов управления. Большинство исследований и правительственных исследований по этой теме сосредоточены на «запуске и остановке автомобиля для прогрева, когда на улице ХОЛОДНО». Тем не менее, CarGenerator чаще всего работает на холостом ходу, когда двигатель прогрет и работает. В обоих случаях либо с газогенератором, либо с двигателем вашего автомобиля на холостом ходу с CarGenerator, обеспечивающим мощность, какой-то двигатель должен работать, чтобы создавать мощность.Большая разница с CarGenerator заключается в сверхлегком весе всего 16 фунтов, отсутствии проблем с нулевым обслуживанием, отсутствии грязных газовых баллонов для хранения и наполнения крошечных резервуаров, полной защите от дождя / погодных условий и времени работы на типичном автомобиле 50-80 часов. намного тише и экологичнее, потому что у большинства генераторов нет средств контроля выбросов, в то время как все автомобили имеют оборудование для контроля выбросов на тысячи долларов. Обычно большинство наших клиентов используют CarGenerator для работы в течение нескольких часов в день или вечером, чтобы включить свет, душ, телевизор, ноутбуки и полностью зарядить свои батареи на высокой скорости.Что касается нашего собственного Airstream, мы рассматриваем его как «солнечную резервную копию», даже несмотря на то, что у нас есть 520 ватт солнечной энергии на нашей крыше Airstream, когда мы разбили лагерь прошлым летом в течение 2 недель, большинство наших объектов не были электрическими. однако большинство из них были тенистыми и / или шел дождь, поэтому без хлопот, связанных с большим тяжелым газогенератором, мы подключили наш изящный маленький CarGenerator, и у него было много энергии, и мы даже не заметили движения газового манометра.

Как проверить автомобильный генератор. Как определить неисправный генератор

Дом
легковых автомобилей
Как проверить автомобильный генератор.Как определить неисправный генератор

Автомобильный генератор переменного тока — устройство с приличным запасом надежности и долговечности, но, как и любой другой механизм, подвержено износу и поломкам.

14.11.2015 15:12:55 338

диодный мост ток заряда значение сопротивления регулятор напряжения клеммы аккумулятора

это то, что подскажет контрольная лампа

При неисправности генератора в большинстве случаев отмечу лишь сигнальную лампочку на приборной панели.При включенном зажигании и выключенном двигателе он должен гореть — эта индикация необходима для проверки исправности лампы. После запуска двигателя одновременно с началом вращения ротора генератора лампа гаснет, указывая на то, что генератор выдает номинал тока. В случае, когда сигнальная лампа или мощность ее свечения увеличились, зарядный ток на аккумулятор не подается вообще. Поиск и устранение неисправностей следует начинать непосредственно с генератора, затем проверять заряд всей цепи.Если при работающем двигателе контрольная лампа тускло светится или мигает, значит, генератор вырабатывает ток низкого напряжения. Наиболее частой причиной такой неисправности является недостаточное натяжение ремня привода генератора, хотя и не устраненное, и неисправность регулятора напряжения.

Проверить регулятор напряжения

Основное назначение регулятора напряжения — подача на аккумулятор автомобиля и электросистему постоянного напряжения в диапазоне от 13,5 до 14,5 В (у разных моделей автомобилей диапазон значений рабочего напряжения может незначительно отличаться).Перед запуском двигателя необходимо измерить напряжение на выводах аккумуляторной батареи. В зависимости от «свежести» аккумулятора и его состояния значение разности потенциалов будет от 12 до 12,8 В. После этого запускаем двигатель и мультиметром измеряем напряжение на выводах аккумуляторной батареи. Как уже было сказано, оно должно быть в пределах 13,5 — 14,5 В и не превышать пороговое значение даже в случае работы двигателя на высоких оборотах. Если регулятор напряжения неисправен, зарядный ток, идущий от генератора, будет увеличиваться пропорционально частоте вращения двигателя, иногда достигая критических значений.В результате перезарядки батареи выкипит электролит и выйдет из строя аккумуляторная система. Помимо аккумулятора, слишком высокое напряжение зарядного тока способно вывести из строя устройства бортовой электроники автомобиля. Если при работающем двигателе напряжение на клеммах аккумулятора не увеличивается, а уменьшается, значит, зарядный ток на аккумулятор не подается.

проверка диодного моста

Обычно диодный мост состоит из 6 диодов, 3 из которых «отрицательные», а 3 «положительные».«Переведя мультиметр в режим омметра, необходимо сначала подключить щуп к положительной пластине, а вторым прикоснуться поочередно к выводам трех диодов, зафиксировав значение сопротивления, показываемое омметром. Затем к положительной пластине к диодному мосту подключите второй щуп и первым поочередно измерьте сопротивление на концах диодов. Омметр должен показывать проводимость (для фиксации любого сопротивления) на всех диодах только в одном случае, после смены мест щупов измеритель не должен показывать проводимость.Если хотя бы один из диодов показывает проводимость в обоих направлениях, значит, он сломан, и, следовательно, диодный мост необходимо отремонтировать или заменить на новый. Аналогично проверил пробой «минусовых» диодов.

Проверить ротор и статор

Мультиметр, переведенный в режим омметра, измеряет сопротивление обмотки возбуждения ротора, присоединяя щупы мультиметра к контактным кольцам. Сопротивление от 2 до 5 Ом свидетельствует о нормальном состоянии обмотки.Низкое сопротивление, близкое к нулю, укажет на межвитковую цепь, а стремление к бесконечности — на обрыв обмотки. Слишком высокое значение сопротивления — свидетельство плохого контакта контактных колец с выводами обмотки. Оценить состояние изоляции обмотки возбуждения ротора можно, измерив сопротивление между ротором и контактным кольцом. В случае утечки тока на землю прибор покажет определенное значение сопротивления. Перед проверкой статора не забудьте отключить выводы диодного моста генератора.Сопротивление между выводами обмоток статора должно быть около 0,2 Ом. Между общим выводом (нулем) и выводом одной из обмоток значение сопротивления должно быть около 0,3 Ом. Проверка состояния изоляции обмотки статора производится аналогично изоляции ротора. Удачи тебе! Ни гвоздя, ни палочки!

Статьи по теме

Испытание динамо-машины и проверка продукции

Динамо-машина — это простой генератор постоянного тока с двумя выходными клеммами.

Динамо-машина — это прочный и простой тип генератор который был установлен на многих более ранних автомобилях. Большинство современных автомобилей оснащены генератор .

Если вы подозреваете, что динамо-машина неисправна, проверьте все соединения с ней с помощью схема тестер.

Убедитесь также, что динамо-машина действительно вращается, когда двигатель работает, и что приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см. Проверка, регулировка и установка приводных ремней ).

Проверка выхода с помощью вольтметра или тестера

Проверка мощности динамо

Подключите положительный провод вольтметра к клемме D, а отрицательный провод к земле.

Сделайте эти проверки с вольтметр если возможно. В противном случае используйте тестер цепей или контрольную лампу.

Инструкции для автомобиля с отрицательной (-) системой заземления. Для положительный (+) система заземления: отрицательное считывание означает положительный, а положительный — отрицательный.

Подключите вольтметр к аккумулятор терминалы в то время как двигатель это работает. Попросите помощника увеличить обороты двигателя до холостого хода.

напряжение батареи должен загореться, либо лампа тестера (или фары) должна загореться.

Если это не так, и если проверки соединений и приводного ремня были удовлетворительными, выключатель выключите двигатель и отсоедините два кабеля от концевой панели динамо-машины.

Клеммы обычно имеют маркировку D и F. Они бывают разных размеров, но при необходимости промаркируйте их, чтобы избежать путаницы.

Используйте небольшой отрезок довольно тяжелого кабеля, чтобы соединить клеммы D и F динамо-машины. Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин .

Подключите положительный провод вольт метр к клемме D, а отрицательный провод — к земле.Счетчик должен показывать около 14 вольт (или лампочка на 12 вольт должна ярко светить). Если так, динамо-машина работает.

Тестирование кабелей

Испытательные динамо-тросы

Подсоедините тросы динамо-машины, оставив короткий мостовой кабель на месте. Отсоедините кабели со стороны блока управления, где они также обозначены буквами D и F.

Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин. Подключите положительный провод вольтметра к кабелю, отсоединенному от клеммы D на блоке управления, чтобы проверить, исправен ли он.

Затем проделайте то же самое с кабелем от клеммы F на блоке управления.

Если кабели исправны и динамо-машина заряжается, как было проверено ранее, счетчик должен показать около 14 вольт, и любая неисправность должна быть в блоке управления.

Проверка низкой скорости зарядки или невозможности зарядки

Тестирование клеммы D без перемычки между D и F должно привести к низкому показанию.

Если первая проверка выхода (см. Слева) показала, что динамо-машина не заряжается, снова отсоедините клеммы D и F на концевой пластине динамо-машины, но удалите перемычку между клеммами.

Запустите двигатель и попросите помощника разогнать его до 2000 об / мин (средняя скорость).

Если автомобиль не оборудован тахометр (тахометр), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30 миль / ч наверху механизм .

Подключите вольтметр между клеммой D и массой.

Если показание напряжения составляет от 2 до 4 В — достаточно, чтобы зажечь лампу фонарика, но не автомобильную лампу на 12 В в тестере цепей, неисправность заключается в поле катушка или кисти .

Если нет напряжения, значит неисправность арматура или выходные кисти.

Сила домашнего пивоварения: Создайте собственный генератор.

Мы обсудим, как построить собственный генератор, который выглядит как-то как это.

Этот генератор был построен с использованием двигателя Briggs and Stratton мощностью 3 лошадиных силы. двигатель с горизонтальным валом, автомобильный генератор GM 65 А (с встроенный регулятор напряжения), использованный автомобильный аккумулятор, шкив и Ремень клиновой, коробка розетки прикуривателя 12 вольт с предохранителем, постоянный ток к преобразователю питания переменного тока, реле контроля низкого напряжения, лом 3/4 дюйма фанеры, несколько обрезков пиломатериалов 2 x 4, 4 колеса и два аккумуляторные кабели.Мы также использовали специально разработанный кронштейн, изготовленный для Epicenter, чтобы все это стало проще простого.

На фото выше мы использовали 8-дюймовый шкив на двигателе. испытания показывают, что шкив 5 дюймов — правильный размер для использования для этого приложения. Однако мы предоставили данные (в шкиве раздел обсуждения) для шкивов размером 8 дюймов, 6 дюймов и 5 дюймов.

Обратите внимание, что необходимо установить защитное ограждение, чтобы закрыть ремень и шкивы! Это ограждение не установлено, чтобы на фотографиях показать максимально подробно! Если вы планируете использовать генератор этого типа, пожалуйста, убедитесь, что вы установили защитное ограждение!

Для чего можно использовать этот генератор?

Базовый генератор (газовый двигатель, генератор и аккумулятор). только), может использоваться как источник питания 12 В.Это очень полезен для зарядки аккумуляторных батарей в домах на колесах, кемпингах или в других зданиях. Большим преимуществом этого генератора как системы зарядки является высокий выходной ток генератора переменного тока и, как следствие, снижение заряда время от использования солнечных батарей или зарядных устройств переменного тока. Другой большое преимущество использования этого устройства для зарядки аккумуляторов всего за заряжая их автомобилем, заключается в том, что этот генератор потребляет гораздо меньше газ для работы (что критично в аварийной ситуации).Некоторые HAM радиолюбители используют 12-вольтовое оборудование, которое может питаться от аккумулятор, пока он не разрядится, а затем включите генератор для подзарядки аккумулятора. Высокая производительность этого устройства также делает Это полезно для автомобильных стоянок или автопарков для запуска автомобилей от внешнего источника.

Если к базовой системе добавлен преобразователь постоянного тока в переменный, то также будет доступно ограниченное количество 120 В переменного тока! Преобразователи постоянного тока в переменный преобразовывают электронное напряжение 12 вольт постоянного тока мощность до 60 герц, мощность переменного тока 120 вольт.Эти коробки просто соединяются к батарее на генераторе, и обеспечить розетки переменного тока для стандартной бытовой сети переменного тока.

В наш первый прототип (показанный выше) мы включили 140 Вт (200 пик) преобразователь мощности для выполнения некоторых нагрузочных испытаний генератора. Хотя это и не рекомендуется, мы использовали преобразователь мощности с 150 Ваттный прожектор, и проблем не было. Эта нагрузка немного закончилась конструктивные ограничения преобразователя, но он работал нормально.

Преобразователи постоянного тока в переменный ток

доступны в различных диапазонах мощности.Есть три размера, которые подойдут для использования в этом проект:

Модель	Непрерывный	Пик	Разъем	# розетки	Прибл. Стоимость
PC140	140 Вт	200 Вт	Вилка прикуривателя	1	$ 45
PC300	300 Вт	500 Вт	Вилка прикуривателя	2	$ 80
PC500	500 Вт	800 Вт	Зажим аккумулятора на	2	$ 120

Какой подержанный мотор следует использовать?

Как обсуждал Дэвид, его первая версия самодельного генератора использовали двигатель газонокосилки с вертикальным валом (который очень легко найти).Эти косилки можно купить за бесценок и найти просто о любом месте. У них есть несколько ключевых компонентов, которые быть обязательным в этом проекте. У них есть основание, на котором держится мотор, и трос для регулировки скорости мотора. У них тоже есть колеса что очень удобно, если вы когда-нибудь планируете его переместить! Проблема в том, что на рынке так много брендов, и каждый швов строит там собственную базу. Что еще хуже, нет кажутся действительно стандартной формой основания.Некоторые модели имеют плоские поверхности, к которым предметы могут быть прикреплены болтами, а некоторые основания — нет.

Самая большая задача при постройке самодельного генератора — это вычисление как прикрепить генератор и двигатель, чтобы мощность от двигатель может быть передан, чтобы заставить генератор вращаться и производить электричество. Задача усложняется, если газон с вертикальной шахтой двигатель косилки. Еще сложнее реализовать без специальных инструменты (такие как высокоскоростные дрели, кольцевые пилы, сварочные аппараты и т. д.). Так по этой причине мы не будем обсуждать использование двигателя с вертикальным валом и сконцентрируемся на использовании двигателя с горизонтальным валом.

Вы заметите, что второй генератор Дэвида использовал горизонтальный вал двигателя, который значительно упрощает весь проект. Хитрость по-прежнему фактическая установка генератора, поэтому ремень может быть используется для подключения генератора к двигателю.

В этом проекте мы сконцентрируемся на том, как построить его с помощью двигатель с горизонтальным валом:

В простейшей форме двигатель и генератор могут быть прикручены болтами. к базе.Точная монтажная конфигурация генератора зависит от модели генератора, используемого двигателя и ремня. конфигурация привода. Следующая задача — найти способ натянуть ремень. Что есть у некоторых творческих людей (например, Дэвида) Готово — использовать разные кронштейны от автомобилей для крепления генератора к базе. Затем кронштейны регулятора, которые можно найти на типичных двигателях использовались для натяжения ремня на генераторе.

Этот метод требует высокой степени «наваливания», чтобы прийти установите (или соберите) необходимые скобки.Да, несколько поездок в автомобильная свалка приведет к обнаружению разных предметов чем можно использовать, но это требует нескольких часов времени!

Время — деньги!

Экипаж Эпицентра разработал простой способ проведения большая часть этого проекта!

Мы разработали и изготовили простой, цельный универсальный монтажный кронштейн специально для этой задачи! Это болты кронштейна к двигателю (с помощью универсального набора болтов) и позволяет Генератор прикрутить болтами непосредственно к кронштейну.Кронштейн также имеет встроенный паз для регулировки ремня, который позволяет положение генератора регулируемый, служащий для натяжения ремня.

Что вам понадобится для сборки домашнего генератора?

Первое, что вам понадобится, это подержанный мотор.

Ключ к этой конструкции заключается в том, что для нее потребуется горизонтальный вал. двигатель, который можно найти на старых газонокосилках барабанного типа, роторно-мотоблоках, и кромкообрезные машины.Самый распространенный размер двигателя, который вы найдете на подержанный рынок будет моделью мощностью 3 или 3,5 лошадиных силы. Моторы большего размера труднее найти, потому что большинство из них раскупают для строительства ходунки или мини-велосипеды. Самый распространенный бренд, который вы найдете, это Бриггс и Страттон. Более новые двигатели Briggs и Stratton имеют бензобак, карбюратор и выхлоп на одной стороне мотора. Если вы посмотрите на показанный здесь Бриггс в старом стиле, вы заметите что бензобак установлен на противоположной стороне мотора чем карбюратор.Это означает, что независимо от того, на какой стороне генератора установлен, генератор должен устранять препятствия. Да наш скобка учитывает это!

При покупке мотора обратите внимание на то, как шкив прикреплен к валу. Большинство валов двигателей имеют в валу паз под квадратную шпонку (или канавку). Это упрощает замену шкива на тип вам понадобится для этого проекта. Также обратите внимание на диаметр вала. Большинство двигателей в классе мощности 3 лошадиных силы имеют вал диаметром 3/4 дюйма.Избегайте покупки двигателя, у которого есть только резьбовое отверстие в конец вала! Эта конфигурация приведет к тому, что часы потраченного впустую времени на выяснение того, как прикрепить новый шкив, как Дэвид узнал, когда построил свою первую версию !.

Вы заметите, что, посмотрев на несколько моделей двигателей из несколько производителей, есть несколько функций, которые вот-вот у всех есть. Во-первых, у большинства из них вырезан ключ. в выходном валу.Во-вторых, все они имеют четыре отверстия под болты на основание для крепления мотора к ровной поверхности. И третий дело в том, что все они имеют четыре резьбовых отверстия на выходном валу крышка. Эти монтажные отверстия выходной крышки являются ключевыми особенность двигателей с горизонтальным валом. Убедитесь, что мотор, который вы покупаете имейте их, если вы планируете использовать кронштейн, подобный разработанному нами!

Как узнать, есть ли в вашем двигателе необходимые отверстия?

Посмотрите, где находится выходной вал двигателя.Затем обратите внимание, что два отверстия сверху и два отверстия под валом. Они будет расположен на воображаемом круге диаметром 3 и 5/8 дюйма, и центрируется в центре вала. Это звучит сложнее, чем это действительно так. Взгляните на схему.

Мы рассмотрели двигатели мощностью от 3 до 10 лошадиных сил, и обнаружили, что эти отверстия под болты выходной крышки находятся в одном из двух узоров.

В следующих двигателях используется диаметр отверстия под болты 3 и 5/8 дюйма:

Бриггс и Страттон 3, 3.5,5 лошадиных сил.
Робин Интернешнл 5 лошадиных сил.
Tecumseh 5,6,7,8,10 лошадиных сил.
Honda 5.5 лошадиных сил.

Могут быть и другие двигатели, в которых используется этот тип болта. Моторы большего размера чем показано, используйте другую схему расположения болтов 6 1/2 дюймов или 7 3/4 дюйма.

Проверить расположение бензобака. (Вид сверху)

Это фото — вид сверху Briggs and Stratton 3 лошадиных сил. мотор, найденный на кромкообрезных станках, показывает расположение бензобака.

Большинство новых двигателей имеют бак, карбюратор и глушитель на та же сторона мотора. В случае с 3-х сильным Бриггсом и Stratton мы использовали, танк находится на противоположной стороне. Следующий нужно определить, выходит ли сторона резервуара за пределы плоская поверхность крышки выходного вала. Как видно из этого вид сверху, Бриггс мощностью 3 лошадиные силы (что добавляет немного сложности до монтажа генератора). У нашего кронштейна есть вырез, который предназначен для очистки газовых баллонов этого типа.

Следующее, что вам понадобится, это генератор переменного тока (со встроенным напряжением регулятор).

Источник питания. Генератор GM (со встроенным регулятором напряжения).

Мы также использовали генератор GM 65 А со встроенным регулятором напряжения. Очень важно использовать только генератор переменного тока со встроенным в регуляторе напряжения! Если вы ошиблись при выборе генератор, вы подвергаетесь очень высокому риску повредить аккумулятор, или, что еще хуже, причинение телесных повреждений!

Еще раз.Обратите особое внимание на выбор генератора! Вы должны выбрать генератор GM со встроенным регулятором напряжения. В случае сомнений проконсультируйтесь со специалистом или специалистом по запчастям!

Ваш генератор должен иметь встроенный регулятор напряжения!

Чтобы полностью понять причину специального уведомления выше, давайте обзор некоторых вещей о том, как работает генератор переменного тока:

Мы пропустим (важные) детали, касающиеся магнетизма. и совершите прыжок веры, чтобы описать аффект, наблюдаемый, когда генератор переменного тока, имеющий либо встроенный регулятор напряжения, либо или генератор без встроенного регулятора напряжения.В этом обсуждении предполагается, что клеммы подключены так, как они обычно будет, и никаких дополнительных подробностей предоставлено не будет. для этого обсуждения.

В случае генератора без встроенного напряжения регулятор: (очень и очень плохо — не использовать!):

По мере вращения блока выходное напряжение увеличивается. Быстрее он вращается, тем выше выходное напряжение! Итак, если он повернут при нескольких тысячах оборотов в минуту выходное напряжение достигало бы 70+ вольт! Этого состояния достаточно, чтобы в аккумуляторе закипел электролит. и может привести к взрывоопасным результатам! Не используйте этот тип генератора!

А если используется генератор со встроенным регулятором напряжения:

Теперь, если генератор со встроенным регулятором напряжения при использовании (и правильном подключении) выходное напряжение будет увеличиваться пока оно не достигнет примерно 14 вольт.Вот и все. Как бы быстро он вращается, выходной сигнал никогда не превысит это значение. Как это оказывается, это идеальное напряжение зарядки для свинцово-кислотного аккумулятор (штатный автомобильный аккумулятор). Представь это!

Если вы выберете генератор, который мы использовали, есть 4 соединения это должно быть сделано.

Контакты генератора переменного тока Delco-Remy 1100934 37A, 3D10 12VNEG с встроенный регулятор напряжения:

Проконсультируйтесь со специалистом по запчастям для получения дополнительной информации по электромонтажу!

BAT: Основной выход +12 В.Эта линия подключается непосредственно к Терминал «POS» на аккумуляторе.

GND: это отрицательный вывод. Подключается к клемме «NEG» на батарее.

F: Эта клемма является линией измерения напряжения для генератора переменного тока. Подключите его напрямую к клемме «POS» на аккумуляторе, или клемму «BAT» на генераторе.

R: Эта клемма предназначена для питания внутренней цепи регулятора. Эта линия должна быть подключена через переключатель к «BAT» клемму на генераторе или клемму «POS» на аккумуляторной батарее.Этот вывод будет потреблять питание от батареи каждый раз, когда переключатель включен, поэтому ВЫ ДОЛЖНЫ выключить его, когда генератор не включен. использовать, иначе ваша батарея со временем разрядится из-за этого Терминал.

Другое примечание:

Когда придет время запускать генератор, вам понадобится для выключения переключателя, который идет к клемме «R». Если переключатель включен, генератор будет пытаться выдавать напряжение, пока вы натягивая пусковой шнур на моторе.Вы обнаружите, что это будет практически невозможно дергать за шнур! Если переключатель выключен, тогда сопротивление от генератора почти отсутствует.

Что еще нужно?

Шкив (прикрепить к выходному валу двигателя):

В нашем прототипе, показанном выше, мы использовали шкив 8 дюймов (с 3/4 дюйма вал и шпоночный паз). Мы обнаружили, что передаточное отношение было далеко не идеально.Мы провели дополнительные тесты и определили что для этого случая подходит шкив диаметром 5 дюймов. 6 или 8 дюймов подойдут, если вы не можете найти 5 дюймов, но вы заметите скорость двигателя уменьшается при приложении нагрузки. Для компенсации (если используя шкив 6 или 8 дюймов), скорость двигателя необходимо увеличить до включения нагрузки.

С 8-дюймовым двигателем и двигателем, работающим на холостом ходу, мы смогли чтобы заглушить двигатель при приложении нагрузки 150 Вт.Если мотор скорость была установлена выше холостого хода, особых проблем не было, но генератор вращался намного быстрее, чем требовалось. А 6 дюймов шкив в тех же условиях приводил к небольшой скорости двигателя уменьшаются при приложении нагрузки. Скорость генератора была около верно. Но когда использовался 5-дюймовый шкив, скорость двигателя отсутствовала. поменять на ту же нагрузку. Фактически, он справлялся с нагрузкой во время работы на холостом ходу, и повернул генератор на скорости больше похожей на нашел в машине.

Нам любопытно, как будет работать шкив размером 4 дюйма или 4 1/2 дюйма, но мы будем оставьте это на усмотрение наших посетителей. Мы надеемся, что кто-то будет поделитесь результатами.

Данные о шкиве и ремне при использовании кронштейна генератора Epicenter.
Диаметр шкива	Юзабилити	Минимальная длина ремня	Максимальная длина ремня	Пример номера ремня
5 дюймов	Отлично	36 «	38 «	15360-15380
6 дюймов	Очень удобно	38 «	40 «	15380-15400
8 дюймов	Нежелательно, но работает	41 «	43 «	15410-15430

Следующий переписку по электронной почте между командой Эпицентра, и Дэвид Хупер иллюстрирует проблему:

Эпицентр спросил Дэвида Хупера следующее:

«Дэвид, я заметил, что когда я построил генератор, используя 8» шкив на моторе, чтобы мотор не работал в нормальном режиме диапазон.Генератор тоже крутился как сумасшедший, и я думаю все было бы лучше, если бы передаточное число шкивов было ближе к чему-то Вы можете найти в машине 5 или 6-дюймовый шкив на двигателе. будет крутить генератор на такой же скорости, как в машине, а также увеличит крутящий момент на генераторе, поэтому изменения нагрузки меньше повлияют на двигатель ».

Дэвид ответил:

«Пойду мерю, но мне кажется, что пробовал на дюйм или два больше (диаметр), чем размер генератора шкив так, чтобы при двигателе на «крейсерской скорости» (около 2500 Об / мин) генератор также будет работать на разумной скорости — он не выдает свою максимальную мощность, если он действительно не гудит, но вы тоже не может работать вечно, и у вас есть только около 3 или 3.5 л.с. для его мощности! Все — компромисс! »

«Я бы попробовал 5″, но мне кажется, что мой был больше похож на 4 » — память в этот момент не работает … Да, генератор потянет вниз обороты двигателя, но если вы слишком сильно настроены, он ДЕЙСТВИТЕЛЬНО сделает это! «

В следующем электронном письме от Дэвида:

«5-дюймовый шкив должен сделать это. Вы абсолютно правы в предполагая, что он примерно того же размера, что используется в автомобиле (около 6 дюймов) будет правильным для получения правильной скорости генератора — но помните, что большинство автомобилей проводят большую часть своей жизни НИЖЕ 2500 об / мин, поэтому размер шкива обеспечивает оптимальную скорость ремня. для водяного насоса, вентилятора, генератора и т. д.На самом деле у многих автомобилей есть «ступенчатый» шкив другого размера для работы ГУР насос, и еще один для кондиционера ».

«Здесь у нас есть специальный блок, только с двигателем 3 — 3,5 л.с., так что где-то в диапазоне 5-6 дюймов должно быть об этом. я никогда действительно не экспериментировал с разными размерами и измерениями максимальная мощность генератора. Поднимается ли вверх с 5 дюймов до Увеличить мощность на 6 дюймов или снизить обороты двигателя, что приведет к чистым потерям? Интересный вопрос! «

«Я просто использовал кое-что из подручных средств, и это сработало, поэтому я продолжил к старому изречению «Если работает, не чините!» Возможно немного мастеринг может быть приказом в конце концов! «

Кабели:

Показанная небольшая двухпроводная вилка была куплена в местном магазине автозапчастей. магазин примерно за 3 доллара.Этот литой разъем (с проводами) является заменой деталь для подсоединения к двум клеммам (R и F) на генераторе. Это сэкономило кучу времени, сделав два подключения генератора переменного тока. и стоит своих затрат. Ваш местный магазин запчастей доставит что-то похожее. Мы купили бренд Calterm, номер детали. 08602.

Затем мы использовали стандартные кабели для аккумуляторов 6 калибра 15 дюймов от местного магазин автозапчастей для подключения генератора к аккумулятору. Да, они немного переборщили, но стоят 3 доллара.39 каждый количество времени вы бы потратили свои собственные кабели меньшего размера (обжатие клеммы и т. д.) больше, чем просто покупка пары!

У нас есть записка от Дэвида по этому поводу, и мы поделимся ею с вы:

«Я подозреваю, что использование» полностью включенных «кабелей аккумуляторной батареи является излишним. — есть клеммы аккумулятора, которые принимают барашковую гайку и винт (столб) разъемы доступны во многих магазинах авто / жилых автофургонов, и вам не нужно чтобы здесь была вся такая толщина проволоки — проверьте калибр проводов от генератора к АКБ авто — около 8 га должно подойти, 6 га, если вам действительно нужен коэффициент безопасности.«2», «1», «0» или «00» га. провода в кабелях батареи просто излишни в этом применение — они НЕОБХОДИМЫ в автомобиле для передачи большого тока нужен стартер, но не в другое время. Оставьте их как необязательные, но затраты можно снизить, используя более дешевые провода (если только в магазине автозапчастей есть аккумуляторные кабели по очень низким ценам!) Меня беспокоит размер разъема, необходимого на стороне генератора. — подгонка этого разъема к «горячему» выводу генератора без какой-либо опасности прикосновения к корпусу или любой другой «земле» легче с меньшими клеммами, следовательно, с меньшими проводами! »

Действительный набор очков.Опять же, если вы получите большую скидку на батарею кабели (как и мы) их используют! Бренд, который мы использовали, был сделан Web Wire and Cable MFG Co, номера деталей 15-6BK и 15-6RD.

Фактическая длина может быть больше в зависимости от как ты все монтируешь. Минимальная длина 15 дюймов.

Сколько стоит?

Арт.	Кол-во	Стоимость		Источник	Банкноты
		Розничная торговля	Фактически оплачено Эпицентром
Двигатель	1	15-25 долларов США	$ 0	Гаражные продажи	Б / У — Подарок друга
Генератор	1	10-15 долларов США	$ 0	Автоэвакуатор	Б / У — Подарок друга
Шкив	1	$ 10	$ 10	Строительный магазин
Преобразователь постоянного тока в переменный	1	45–120 долл. США	$ 45	Эпицентр	Цена зависит от номинальной мощности
Аккумуляторные кабели	2	$ 3.39 EA (всего 6,78 $)	$ 6,78	Магазин автозапчастей
Вилка генератора	1	$ 3	$ 3	Магазин автозапчастей
Кронштейн генератора	1	$ 29.95	$ 29.95	Эпицентр
Разные гайки и болты	1	$ 5	$ 5	Строительный магазин
Ремень клиновой	1	$ 6 (НОВЫЙ)	$ 0 (Б / У)	Магазин автозапчастей	Б / У — из запчастей автомобиль
Автомобильный аккумулятор 12 В	1	$ 15 (Б / У)	$ 0	Автоэвакуатор	Б / У — из запчастей автомобиль
Отмеченные позиции доступны на нашей главной странице. Продукция, связанная с энергетикой

Это настоящий кронштейн или это просто пароварка?

Этот кронштейн настоящий! Мы думаем, что идея генератора домашнего пивоварения (первоначально представленный Дэвидом Хупером из Ванкувера, Британская Колумбия) так круто, мы сделали небольшой тираж кронштейнов. Здесь показаны остатки первого серийного производства!

Эти скобки вырезаны из 0.190 дюймов, алюминий 6061T6 для света вес и высокая прочность. Наши кронштейны вырезаны с компьютерной точностью с помощью станка плазменной резки с ЧПУ.

Вот как выглядит настоящая скоба!

Хорошо, так как же все это барахло соединяется вместе?

Компоненты, вид сверху.

(кожух ремня снят)

Первое, что нужно сделать, это разложить все компоненты на вашем цех. Это даст вам представление о том, сколько места вы будете необходимо смонтировать все предметы на основание. Мы обнаружили, что самые маленькие размер платформы был размером с какой-то обрезок фанеры из обратно. Минимальный размер — 28 дюймов в длину и 15 дюймов в ширину, если батарея устанавливается рядом с генератором переменного тока. Это позволяет использовать меньше дорогие 15-дюймовые аккумуляторные кабели.Также обратите внимание на расположение источника питания. конвертер. Поскольку вам понадобится доступ к передней части устройства для подключения устройств переменного тока доступ должен быть вдали от ремня. и шкив.

Эта конфигурация также обеспечивает легкий доступ к запуску двигателя. шнур.

Обратите внимание!

Добавьте примерно 4 дюйма к минимальной ширине платформы, чтобы может быть встроен кожух, закрывающий шкив и ремень! Этот прототип был построен без охраны, чтобы можно было делать снимки, и не предназначено для использования на самом деле! Это очень опасная конфигурация когда не установлен кожух ремня! Пожалуйста, установите ремень и ограждение шкива для безопасности окружающих! Охранник может можно построить из обрезков 2х4 и еще одного обрезка фанеры.

Схема монтажных отверстий двигателя Briggs and Stratton.

Следующим шагом является привинчивание кронштейна адаптера генератора к электродвигателя и привинтите генератор к кронштейну. Затем проверьте размещение на вашей монтажной платформе. Вам также необходимо будет подтвердить размеры монтажного отверстия для вашего двигателя. Бриггс и Страттон 3 лошадиных силы, которые мы использовали, имеет разболтовку, как показано ниже:

Не забудьте проверить двигатель на правильность расположения монтажных отверстий.Затем просверлите отверстия в фанерном основании немного выше размер, чтобы помочь в позиционировании двигателя. В случае с двигателем мы использовали отверстия для болтов 1/4 дюйма, поэтому мы просверлили отверстия 3/8 дюйма чтобы дать немного швабры, чтобы болты легче вошли в основание.

Теперь поместите аккумулятор в основание.

Обеспечьте по крайней мере 3 дюйма пространства между задней частью генератора. и аккумулятор. Это обеспечит достаточно места для доступа к клеммы генератора.Затем используйте несколько кусков лома размером 2 на 4 секунды, расположенные стороной 2 дюйма вниз, чтобы построить вокруг батареи коробку высотой 4 дюйма. Мы нарезали их по длине, а затем прикрепили к основанию из снизу с помощью 2-дюймовых шурупов.

Намного проще, если просверлить отверстия перед установкой винты. Что мы сделали, так это вырезали первые 2×4, а затем расположили это на обратной стороне батареи. Мы отметили внешнее расположение карандашом.Затем мы переместили аккумулятор и отметили внутреннюю часть из 2х4. Мы проделали то же самое с остальными 3 записками. Один раз разметили контуры 2х4, просверлили отверстия в базе. Затем мы переместили 2×4 (по одному) назад. на основании и просверлил в нижней части 2×4 от противоположная сторона основания, используя отверстия в основании как сверло гид. Затем мы установили винты через основание и в обрезки 2х4. После завершения аккумулятор помещается прямо в коробку!

Затем установите колеса любого типа, которые могут быть у вас под рукой.Мы использовали несколько колес с роликами, но если у вас есть старая газонокосилка, эти колеса работали бы даже лучше!

И, наконец, прикрутите мотор к основанию, сделайте необходимую проводку, и установите аккумулятор.

Как подключить:

Эта неделя Tip o’da предназначена только для образовательных целей. Нет никаких гарантий, явных или подразумеваемых относительно точности информации. представлен здесь! Перед этим проконсультируйтесь со специалистом по автомобильной проводке пытаясь провести какие-либо электромонтажные работы.

Основная проводка.

Это базовая конфигурация с использованием Delco-Remy 1100934 37A, Только генератор переменного тока 3Д10 12ВНЕГ. Проконсультируйтесь со специалистом по запчастям для информации о проводке.

В этом режиме его можно использовать только для приложений с напряжением 12 В постоянного тока. Можно добавить коробку для розетки прикуривателя на 12 В для обеспечения простой способ подключения устройств на 12 вольт к агрегату. Если сигарета добавлена розетка для зажигалки, обязательно установите предохранитель в соответствии с розетку.Большинство коробок, которые можно приобрести в магазине автозапчастей магазин приходит с одним. Но помните, что количество энергии, которое может поставляться при использовании розеток прикуривателя, может только как:

Скажем, в выбранной вами розетке для зажигалки есть предохранитель на 20 А:

Тогда максимальная мощность, которая может быть доставлена через разъем составляет 12 В x 20 ампер = 240 Вт. Это означает, что ни один прибор может потреблять более 240 Вт, иначе перегорит предохранитель.Итак, если вы планируете использовать преобразователь постоянного тока в переменный PC140 (140 Вт, 200 пиковая) при полной нагрузке все будет нормально. Но если вы решите использовать PC300 (300 Вт, пиковая мощность 500) на полную мощность с помощью прикуривателя вилка, вы взорвете предохранитель!

Не пытайтесь заменить предохранитель на предохранитель большего номинала!

Если вы планируете использовать PC300 или PC500 при полной нагрузке, вам понадобится подключить их напрямую к батарее.Оба блока имеют встроенные предохранители. В случае PC300 вам нужно будет вынуть сигарету. зажигалку и подключите ее напрямую. Обратите внимание, что эта модификация аннулирует заводскую гарантию, и если при подключении будет сделана ошибка их вверх, вы повредите устройство! В PC500 нет зажигалки вилка, но имеет зажимы на типовых разъемах (например, перемычка кабели). Опять же, если вы решите отключить их и постоянно подключать на аккумулятор, вы аннулируете заводскую гарантию.

Как он будет выглядеть после завершения?

Виды спереди и сзади:

Несколько заключительных предостережений!

На нашем прототипе, показанном выше, не установлена защита ремня! ПОЖАЛУЙСТА, установите кожух ремня! Эти шкивы возьмут палец (или того хуже) прочь, если не охраняется каким-то образом! Легкий способ построить охранник должен вырезать один из обрезков фанеры и прикрепить к основание с шурупами по дереву.

Если вы построите что-то вроде этого генератора, вы должны его построить. на свой страх и риск! ВЫ должны определить достоинства этого совета для вы сами и берете на себя все риски, связанные с его постройкой и пользуйся. Эта неделя Tip o’da предназначена для образовательных целей. Только. Нет никаких гарантий, явных или подразумеваемых относительно точности. информации, представленной здесь! Проконсультируйтесь с автомобильной проводкой специалисту, прежде чем пытаться выполнить какие-либо электромонтажные работы.

Эпицентр.com
6523 California Ave. SW # 161
Сиэтл, Вашингтон 98136 (206) 937-5658 голос / факс
Эл. почта: [email protected]

Руководство по покупке лучшего генератора — Потребительские отчеты

Не позволяйте дождю, снегу или ветру держать вас в темноте. Рассмотрите эти варианты, чтобы убедиться, что вы получите лучший генератор для ваших нужд.

Автоматическое отключение CO
Эта важная функция безопасности автоматически отключает двигатель генератора, если встроенный датчик CO определяет уровни содержания смертоносного газа до определенных уровней.Портативный генератор должен иметь эту функцию и пройти тесты безопасности CR, чтобы занять место в нашем списке генераторов, рекомендованных CR. Все больше брендов, чем когда-либо, предлагают модели с этой технологией, в том числе такие тяжеловесы, как Generac, Honda и Ryobi. Фактически, в нашем рейтинге более десятка генераторов с защитным отключением CO. Вы можете встретить такие маркетинговые термины, как «CO Guard», «CO Protect», «CO Detect», «CO Shield» или «CO Sense». Чтобы проверить, соответствует ли генератор одному из двух стандартов, необходимо найти на упаковке одну из следующих ссылок:

• Сертификат ANSI / UL2201 для защиты от угарного газа
• Сертификат безопасности и рабочих характеристик ANSI / PGMA G300

Двигатель с низким содержанием CO
Дополнительная функция безопасности, которую бренды Ryobi и Echo используют для защиты от риска отравления угарным газом.

Автоматический запуск
Когда питание отключается, генератор включается — вы даже пальцем не поднимаете. Это замечательно, если вы много путешествуете или работаете далеко от дома и не всегда можете быстро добраться туда в экстренной ситуации.

Электрический запуск
Некоторые портативные модели предлагают эту кнопочную альтернативу запуску двигателя от руки. Просто учтите добавленную стоимость (около 50 долларов), если аккумулятор не входит в комплект. Стационарные модели имеют автоматический запуск.

Емкость для альтернативного топлива
Большинство портативных моделей работают только на бензине, хотя некоторые из них оборудованы для работы от баллона с пропаном или природного газа, а другие можно переоборудовать с помощью комплектов.

Указатель уровня топлива
Особенно во время длительных отключений электроэнергии вы можете оценить возможность с первого взгляда проверить, сколько топлива осталось в вашем портативном генераторе.

Отключение при низком уровне масла
Если уровень масла падает ниже минимального уровня, генератор отключается, чтобы предотвратить повреждение двигателя.Обычно это стандартная функция для стационарных генераторов, но она все чаще встречается в портативных.

Несколько розеток
Четыре или более позволяют оптимально использовать мощность, распределяя нагрузку, хотя мы рекомендуем использовать их только в крайних случаях дома или когда вы находитесь в кемпинге. См. Следующий раздел о безобрывных переключателях.

Съемная консоль
Подключается к генератору, поэтому вы можете подключать приборы, не прокладывая (потенциально опасные) удлинители на открытом воздухе.

Как проверить генератор

ГЕНЕРАТОР ТЕСТИРОВАНИЕ

ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов 12 В. Те же тесты будет работать с генераторами 6 В, но напряжение будет примерно вдвое меньше Значения 12 В.

Заряжается ли мой генератор?

Если у вас есть вольтметр, вот несколько простых тестов:

Измерьте напряжение на батарее. Должно быть около 12.6 вольт с двигатель выключен. По мере того, как двигатель набирает обороты, напряжение должно увеличиваться. где-то около 14 вольт. Если да, то генератор работает и заряжается. батарея.

Если вольтметр не показывает , а не при работающем двигателе, сначала проверьте убедиться, что щетки генератора не изношены слишком сильно. если ты можно слегка надавить на щетки при работающем двигателе и посмотрите, не погаснет ли лампа генератора или увеличится ли показание вольтметра.

Если это так, кисти могут быть изношены до такой степени, что они не прикладывают достаточно усилий. давление на коммутатор.

Испытание генератора

Если щетки в порядке, выполните этот тест:

Отсоедините генератор от регулятора (наверное, проще всего просто снимаем провода с генератора).
Подключите перемычку от DF на генераторе к раме генератора. Теперь запустите двигатель и измерьте напряжение от земли до D + на генераторе.

ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
подтвердите, что это DF и D + .

При увеличении оборотов двигателя напряжение должно подскочить до +35. вольт или около того (при 3000 об / мин).
Если он проходит этот тест, генератор исправен.

(Не проводите этот тест дольше, чем необходимо, поскольку он приведет к перегреву генератора.)

Поляризация

Если это не удается, возможно, необходимо поляризовать генератор.
Оставьте перемычку подключенной от DF к земле.
Снимите ремень вентилятора.
Подключите провод от клеммы аккумулятора + к клемме D + на генераторе.

Вал генератора должен начать вращаться.

Не бегайте в таком режиме дольше нескольких секунд, чтобы избежать перегрева.

Генератор теперь будет правильно поляризован.
Если генератор не вращался , а не во время этого испытания двигателя, генератор скорее всего неисправен.

Снова наденьте ремень и повторно проверьте напряжение генератора с заземленным DF .Если выходное напряжение все еще низкое, генератор неисправен.

О поляризации

Зачем генераторы нужно «поляризовать». Автогенераторам нужны магнетизм, чтобы начать. Этот «остаточный» магнетизм остается в Поле. полюса даже после остановки двигателя.

При следующем запуске генератора остаточный магнетизм создает небольшой напряжение в обмотках якоря. Недостаточно для зарядки аккумулятора, но достаточно, чтобы позволить обмоткам возбуждения потреблять ток.Поскольку поле тока увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
не сможет обеспечить максимальную мощность.

Что же происходит с генератором, который хранился долгое время или недавно построенный? Остаточный магнетизм, возможно, снизился до точки. где он больше не может заставить генератор производить напряжение. В случае нового генератора или генератора, с которым неправильно обращались, остаточная может даже быть неправильным направлением (Северный и Южный полюса поменялись местами).

Поляризация — это простой процесс, используемый для восстановления невязки полюса поля магнетизм и обеспечивают правильное направление магнитного поля.

Нужно ли поляризовать регуляторы?

Нет, регуляторы не чувствительны к полярности.
Но мой регулятор пришел с инструкциями по его поляризации …
Эти инструкции фактически поляризовали генератор, а не регулятор.
