Как проверить батарейку мультиметром видео: Как проверить батарейку мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Не сложно проверить батарейку мультиметром, если знать как это сделать

Область применения пальчиковых элементов настолько безгранична – что перечислить электроприборы, в которых они применяются, просто невозможно. Разброс цен также может ввести в заблуждение покупателя – вроде как одинаковые экземпляры разнятся в стоимости, порой в 10 раз. В результате вы покупаете батарейки, которые имеют срок службы, отличающийся в несколько раз.

Рано или поздно, дома скапливается некоторое количество элементов питания, которые жалко выбросить (а вдруг они еще живые?). В тоже время, большинство электроприборов на них уже не работают.
Особенно актуален вопрос утилизации, когда в одном устройстве работают несколько штук (2, 4 или даже 8).

Элементы соединены последовательно, поэтому разряд одного влечет за собой отказ питания всей «системы».

Как проверить заряд батарейки для отбраковки действительно неисправных элементов?

Казалось бы, инструкция проста:

  1. Установить режим тестера в положение «измерение постоянного напряжения»;
  2. Выбрать предел измерения 20 вольт;
  3. Соединить контакты измерительных проводов с проверяемым элементом;
  4. Снять показания.

Нормальным считается напряжение не менее 1,35 вольта. Такие батарейки будут работать в любом устройстве. Для нетребовательных потребителей достаточно 1,2 вольта. Если заряд в вольтах ниже – ее необходимо утилизировать.

Важно! Несколько правил утилизации:

  • Не храните разряженные батарейки рядом с другими предметами, особенно в корпусе электроприбора. Рано или поздно электролит вытечет, и испортит все, что находится рядом.
  • Не выбрасывайте элементы питания в обычные мусорные баки. Это вредные для природы устройства, поэтому утилизируйте их в специально отведенных местах.
  • Не пытайтесь разрушить (сплющить, расковырять) корпус батарейки. Внутри находится щелочь или кислота, которой можно обжечь кожу.

Однако такая проверка батареек мультиметром не покажет истинной картины.

Вы увидите значение ЭДС, то есть разность потенциалов без нагрузки. Тестер не в счет, его внутреннее сопротивление настолько мало – что не влияет на ток разряда. Необходимо нагрузить элемент типичным потребителем. Подойдет обычная лампочка от карманного фонарика.

Важно! Не используйте для проверки светодиоды.

  • Во-первых – их сопротивление слишком мало для нагрузки;
  • Во-вторых – LED элементы надо уметь подключать, иначе вы просто их уничтожите;
  • В-третьих – Напряжение, при котором диод будет светиться – составляет более 2,5 вольт. Одной батарейкой не обойтись.

Нагрузочный элемент должен обеспечить ток 100-200 мА. Это нормальная нагрузка в большинстве приборов средней мощности – плейера, светодиодные фонари и пр.

Сначала без нагрузки. Если вы увидите напряжение холостого хода (ЭДС) менее 1 вольта – проверять ее под нагрузкой нет смысла.

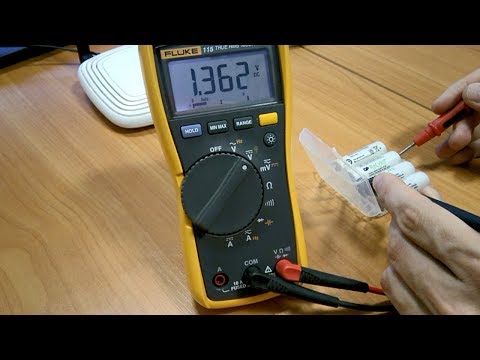

Проверка заряда батарейки с помощью тестера

Таким способом можно отсортировать батарейки, которые точно пойдут в утиль. Остальные необходимо рассортировать по величине остаточного заряда.

Чтобы не задаваться вопросом, как проверить емкость батарейки – надо понимать, что это за величина. Емкость измеряется в ампер-часах (для пальчиковых батареек правильнее использовать единицу измерения mА/ч).

Проверить ее можно методом расчетов. Подать нагрузку 100-150 mA, и засечь время до разряда ниже 1 вольта. Умножаем силу тока нагрузки на время разряда – получаем значение емкости.

Вот только данные о емкости тестированного элемента уже не нужны. Батарейка-то разряжена. Поэтому доверимся величине, указанной производителем на корпусе батарейки. Нас, как потребителей, больше волнует остаток заряда. И какую нагрузку можно дать на б/у элемент питания.

Соединяем контакты батарейки и щупы прибора. Параллельно подключаем нагрузку. Ожидаем 30-40 секунд. Полученный результат показывает остаток напряжения в батарейке. Всё, что ниже 1,1 вольта – не подходит для использования.

Проверка заряда батарейки мультиметром

Элемент с остатком 1,2 вольта еще послужит в пульте дистанционного управления. 1,35 вольта смогут долгое время питать электронные часы на стене, или цифровой плейер. Если напряжение под нагрузкой еще выше – батарейки полностью исправны.

Как проверить батарейку мультиметром методом измерения силы тока? Это достаточно экстремальный способ, но он дает возможность понять, насколько мощный элемент питания вам достался. Измерения производятся в положении «постоянный ток».

Важно! Установите предел измерений, максимально возможный для вашего тестера.

После чего, кратковременно коснитесь контактов батарейки и постарайтесь запомнить значение тока. Величина от 2А до 4А – батарейка полна сил. Более 1-1,5А – можно поработать в пульте управления.

Важно! Такой способ сокращает жизнь батарейке, им не следует злоупотреблять.

Наглядная демонстрация, как проверить батарейку мультиметром — видео урок.

Проверка емкости и заряда батареек прибором-тестером

Содержание

  • 1 Аккумуляторные и обычные батарейки
  • 2 Проверка заряда элемента питания
    • 2. 1 С помощью мультиметра без нагрузки
    • 2.2 С помощью мультиметра с нагрузкой
    • 2.3 Путем измерения силы тока
    • 2.4 Проверка без мультиметра
  • 3 Видео

Достаточно большое количество устройств и приборов, будь то дома или на работе, используют в качестве источника питания пальчиковые элементы и их разновидности. Рано или поздно становится вопрос, как проверить аккумулятор, как измерить емкость и определить работоспособность батарейки и целесообразность дальнейшего ее использования.

Типы батареек

Аккумуляторные и обычные батарейки

Принципиальным отличием акб от обычной батарейки является возможность подпитки элемента, используя специальное устройство. Задавшись вопросом, как проверить емкость аккумулятора, достаточно взглянуть на сам элемент – на корпусе такой батареи отображена ее емкость, выраженная в mAh (миллиампер/час). На всех аккумуляторах, начиная от микро пальчикового до аккумулятора телефона, должна быть указана емкость.

Поскольку аккумулятор телефона имеет ряд особенностей в строении, то целесообразно рассматривать только цилиндрические элементы питания.

Гальванические элементы бывают щелочными (алкалиновыми) и солевыми. Химические реакции, происходящие внутри таких батареек, являются необратимыми, что свидетельствует о невозможности восстановить батарейку, израсходовавшую свой заряд, хотя при большом желании такие батарейки можно нагреть феном, побить молотком, подключить к зарядному устройству, что приведет к восстановлению до 15% емкости. Однако такие операции стоит проводить на свой страх и риск, поскольку при таких манипуляциях корпус батарейки может разгерметизироваться и может произойти химический ожог рук либо другие неприятности.

Строение обычной батарейки

Советы:

  • Не рекомендуется хранить разряженные батарейки в корпусе электроприбора либо рядом с другими предметами, ввиду возможности вытекания электролита и порчи окружающих предметов;
  • По причине своей токсичности элементы питания необходимо утилизировать в специально отведенных местах, а не выбрасывать в обычные мусорные баки. Месторасположения таких мест легко узнать с помощью интернета.

Проверка заряда элемента питания

Как отличить батарейку от аккумуляторной батарейки

Существует несколько способов, отвечающих на вопрос, как проверить заряд батарейки с помощью дополнительных приборов и без них.

С помощью мультиметра без нагрузки

Наиболее достоверными измерениями будут проведенные с помощью тестера. Первоначально целесообразно провести измерения без нагрузки с целью исключения изначально севших элементов питания.

Порядок проведения измерений:

  1. Выбрать режим работы тестера, предназначенный для измерения постоянного напряжения;
  2. Зафиксировать предел измерений – 20В;
  3. Приложить щупы тестера к контактам проверяемой батарейки и определить напряжение;
  4. Зафиксировать показания мультиметра.

Проверка батарейки с помощью тестера

Измерения тестера свидетельствуют:

  • При напряжении на батарейке более 1,35В ее можно использовать в любом домашнем электроприборе;
  • При показаниях тестера в диапазоне 1,2-1,35В питающий элемент будет полезен для менее требовательных устройств;
  • Показания мультиметра менее 1,2В свидетельствуют о непригодности элемента для дальнейшего использования.

Вопрос, как проверить батарейку тестером, раскрыт, но данный способ измерения характеризует только ЭДС или разность потенциалов батарейки, более точно проанализировать состояние элемента питания возможно при подключении к нему некоторой нагрузки.

С помощью мультиметра с нагрузкой

В качестве нагрузочного элемента целесообразнее всего использовать обычную лампочку от фонарика, потому как она обеспечивает наличие необходимого тока величиной 100-150мА.

Чтобы проверить батарейку мультиметром, необходимо:

  1. Соединить щупы тестера с контактами элемента питания;
  2. Параллельно подключить лампочку и подождать 30-40 секунд;
  3. Зафиксировать полученный результат.

Вывод из проверок батареек мультиметром:

  • Показания в 1,1В и ниже характеризуют тестируемый элемент как непригодный для дальнейшего использования;
  • Пригодным для использования в фонарике или пульте дистанционного управления считается элемент с величиной напряжения до 1,3В;
  • При величине напряжения от 1,35В есть возможность применять батарейку в любых электроприборах.

Путем измерения силы тока

Измерения таким путем хоть и наиболее точные, но крайне негативно влияют на длительность функционирования батарейки в целом. Этот метод применим для новых элементов питания и позволяет оценить их мощность сразу при покупке.

Методика проведения тестирования батарейки мультиметром:

  • Выбрать режим работы мультиметра, предназначенного для измерения максимального значения постоянного тока;
  • На короткое время приложить щупы к контактам элемента питания;
  • Зафиксировать показания тестера.

Нормальная величина тока для новой батарейки составляет 4-6А. Показания от 3А до 3,9А свидетельствуют о сниженном эксплуатационном ресурсе, однако, элемент можно применять в электроаппаратуре. При величине тока от 0,7А до 1,1А аккумулятор способен удовлетворить устройства с низким энергопотреблением.

Проверка без мультиметра

Сталкиваясь с проблемой, как проверить батарейку без прибора измерений, не стоит отчаиваться. При необходимости можно проверить заряженность батарейки и без мультиметра. Для проведения такой проверки необходимо поднять элемент над ровной горизонтальной поверхностью на высоту порядка 2-3 см и аккуратно отпустить. С большой вероятностью разряженная батарейка отскочит от поверхности и упадет горизонтально. Заряженная батарейка упадет с более глухим звуком и останется в вертикальном положении.

Объяснение такому поведению элементов питания довольно простое. Если батарейка новая, то внутри нее находится электролит в виде геля. При ударе батарейки о поверхность гель гасит удар, и батарейка не отскакивает. В случае если батарейка разряженная, то ввиду химических реакций гель переходит в более твердое состояние. При ударе о поверхность батарейка амортизирует и отскакивает от нее. Такой метод определения заряда батареек менее точный, но при необходимости и он может помочь.

Предоставленная информация знакомит с элементами питания для электроприборов и устройств, их строением и особенностями эксплуатации и утилизации. Рассмотренные методы расскажут, как проверить емкость батарейки, работоспособность батареек с помощью дополнительного оборудования и без него.

Видео

Оцените статью:

Видео

— Замена батареи цифрового мультиметра серии Truevolt Видео

— Замена батареи цифрового мультиметра серии Truevolt — Техническая поддержка Центр знаний Open

Этот контент не может отображаться без JavaScript.
Включите JavaScript и перезагрузите страницу.


Начало загрузки..

сохранить

 Сохранить

Краткое видео о замене батареи в цифровых мультиметрах Truevolt серий 34460 и 34470A.

Ваш браузер не поддерживает элемент видео HTML5.

Совместимые модели

Только 34460A, 34461A, 34465A и 34470A

Другие полезные темы!

  • Страница:

    Страница коллекции Smart Bench Essentials Series

  • Страница:

    Серия 34970 Сбор данных/переключатель регистратора данных Страница коллекции

  • Страница:

    Коллекция цифровых мультиметров серии 34460 и 34470A Страница

  • Страница:

    3458A Коллекция высокопроизводительных цифровых мультиметров Страница

  • Страница:

    Коллекция генераторов сигналов серии Trueform 33500B и 33600A Страница

  • Страница:

    Коллекция портативных цифровых мультиметров серии U1250 Страница

  • Страница:

    Ручные измерители LCR U1730C Коллекция Страница

  • Страница:

    U8903B Audio Analyzer Страница коллекции

  • Страница:

    Серия 53200 ВЧ/универсальные счетчики частоты/таймеры Коллекция Страница

  • Страница:

    Коллекция систем сбора данных серии

    DAQ970 Страница

  • Страница:

    34420A Коллекция нановольтметров/микроомметров Страница

  • Страница:

    34980A Многофункциональный переключатель/измерительный блок Коллекция Страница

Назад к

Коллекция цифровых мультиметров серии 34460 и 34470A Страница

Подробнее о настольных цифровых мультиметрах!

  • Страница:

    Видеоролик

    — Как проверить частоту дискретизации цифрового мультиметра 3458A

  • Страница:

    Видео — включение полного меню 3458A

  • Страница:

    Видео

    — Отображение 7½ цифр на 34470A

  • Страница:

    Видео

    — получение снимка экрана для анализа и документирования в цифровых мультиметрах серии Truevolt

  • Страница:

    Видео — справка по нажатию и удержанию в цифровых мультиметрах серии TrueVolt

  • Страница:

    Видео — 34465A Установка лицензии

  • Страница:

    Видео — Обновление микропрограммы с передней панели цифрового мультиметра серии Truevolt

  • Страница:

    Видео — Обновление микропрограммы с помощью утилиты обновления микропрограммы для цифровых мультиметров серии Truevolt

  • Страница:

    Видео — Процедуры установки интерфейсного модуля GPIB 34465A

  • Страница:

    Видео

    . Правильно ли вы установили переключатель напряжения в сети переменного тока в модели 34465A?

  • Страница:

    Видео

    — минимальная частота дискретизации с цифровым мультиметром 34465A

  • Страница:

    Видео — Замена батареи цифрового мультиметра серии Truevolt

  • Страница:

    Видео — Замена предохранителя цифрового мультиметра серии Truevolt

  • Страница:

    Видео

    — Как точно измерить сопротивление с помощью 3458A?

  • Страница:

    Видео

    — Как выполнить запуск по уровню на мультиметре 3458A?

  • Страница:

    Видеоролик

    — измерение сопротивления 4-проводного и 2-проводного подключения с помощью 34420A

  • Страница:

    Видео — Настройка датчиков Кельвина для измерения сопротивления по 4-проводной схеме в 34420A

  • Страница:

    Видео — измерение емкости с помощью цифрового мультиметра серии 34460 в сравнении с измерителем LCR U1730C

Было ли это полезно?



Не нашли то, что искали?


Как проверить автомобильный аккумулятор с помощью мультиметра

Николь Х

17 февраля 2021 г.

Хотите знать, в порядке ли аккумулятор вашего автомобиля? ChrisFix, популярный механик YouTube, готов показать вам, как проверить его с помощью мультиметра. Это быстро и просто, поэтому посмотрите видео, чтобы узнать, что вам нужно сделать.

Как ChrisFix советует проверить аккумулятор вашего автомобиля с помощью мультиметра?

  • Установите мультиметр на значение выше 20 вольт
  • Подсоедините красную линию к плюсу, а черную к минусу
  • Проверьте наличие 12,6 В и убедитесь, что 7 заведите автомобиль 8 9009 чтение остается выше 10

Процесс действительно прост. Посмотрите видео , а затем читайте дальше, чтобы узнать, как определить, что у вас плохой аккумулятор, проверить его и какие другие проблемы могут вызвать эту проблему. Не забудьте подпишись на его канал !

Признаки неисправного аккумулятора

Существует несколько симптомов, которые могут указывать на проблему с аккумулятором автомобиля.

Если загорается индикатор батареи, значит, возникла проблема. Кроме того, если двигатель прокручивается медленно или вообще не заводится.

Крис указывает, что щелкающий звук при включении двигателя автомобиля является потенциальной проблемой. Если фары или внутреннее освещение кажутся слабыми или мертвыми, это может указывать на проблемы с аккумулятором.

Эти типы проблем часто возникают из-за слабого аккумулятора, но они также могут быть вызваны генератором переменного тока. Проверка аккумулятора — это первый шаг к устранению проблемы.

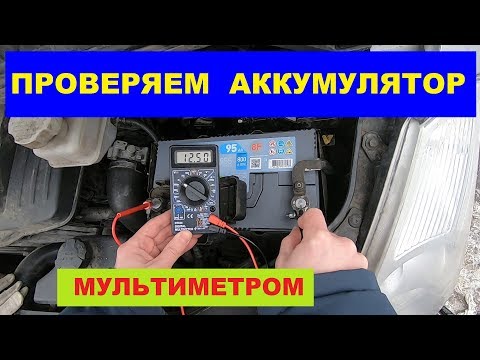

Как проверить аккумулятор с помощью мультиметра

Чтобы проверить аккумулятор, включите фары автомобиля и оставьте их включенными на несколько минут. Это сожжет любой лишний заряд, который есть у батареи.

Далее выставьте мультиметр где-то выше 20 вольт. Подсоедините черную линию к отрицательной клемме аккумулятора, а красную линию к положительной клемме аккумулятора.

Прочитать показания. Оно должно быть 12,6 вольт или выше.

Далее включаем машину, наблюдая за счетчиком. Он не должен опускаться ниже 10 и должен подскакивать выше 12,6, пока машина работает.

Если заряд батареи падает ниже 10, значит, он начинает изнашиваться. Если вы видите значение 5 или меньше, батарея бесполезна.

Помните, что автомобильные аккумуляторы рассчитаны на четыре года, но многие из них не служат так долго. Имея под рукой мультиметр, вы сможете проверить аккумулятор, когда это необходимо, чтобы убедиться, что он работает правильно.

Что, если дело не в батарее?

Если с аккумулятором все в порядке, возможно, дело в генераторе. К счастью, у Криса есть еще одно видео , в котором показано, как это проверить.
