Как проверить бендикс на снятом стартере: Как проверить бендикс стартера самостоятельно

Как проверить бендикс стартера самостоятельно

 Диагностики и выявления неисправностей бендикса

Принцип работы

Маховик двигателя и стартер контактирует по средствам шестерни бендикса. Чтобы произошел запуск двигателя, стартер должен ежеминутно совершать 50-100 оборотов. На большие скорости он не предназначен. Интенсивная работа возможна только на коротких промежутках. Если водитель не выключил стартер вовремя после запуска двигателя, начинает работать защитный элемент – бендикс или обгонная муфта. Он защищает стартер от высокого вращательного момента двигателя внутреннего сгорания.

Бендикс не имеет жесткого соединения с валом двигателя и может свободно прокручиваться. Конструкция обгонной муфты. Между двумя кольцами расположены цилиндры или шарики, поддерживаемые пружинами. Канавки на внутренней стороне кольца помогают создавать стопорение во время вращения в одну из сторон. Обгонная муфта может иметь другую конструкцию, но принцип работы остается тем же: свободное вращение в одну сторону и стопорение в противоположную.

Диагностика бендикса на стартере

Обгонная муфта подвержена интенсивному износу. Цена замены бендикса на стартере незначительная. Справиться с проблемой можно самостоятельно. Восстановить бендикс очень сложно, так как изнашивание всех частей происходит равномерно. Стартер не только испытывает сильные нагрузки, но и часто контактирует с внешними раздражителями: влага, пыль, грязь и масло.

Причиной поломки стартера является пробуксовка бендикса на свободном ходу. Это связано с грязью в его пазах и роликах или износом зубьев шестерни. Первым признаком становится шум якоря во время запуска стартера и полной неподвижности коленчатого вала. Требуется снятие бендикса со стартера и его полная замена.



Для диагностики обгонной муфты выполняют следующее:



1. Включаем передачу.



2. Выжимаем тормоз.



3. Запускаем стартер. Пробуксовка будет сопровождаться металлическим звуком, характеризующим вращение якоря.



Часть СТО используют для диагностики стартера специальные стенды с несколькими нагрузками:

• без нагрузки;

• под нагрузкой.

Признаки износившегося бендикса

Бендикс подлежит замене при ослаблении пружин или выходе из строя шестерен. Визуальный осмотр деталей поможет определить степень износа зубьев. Если возникают сомнения, то следует обратиться к специалисту, который проведет профессиональную диагностику обгонной муфты.

Низкую эффективность стартера могут списать на разряженные аккумуляторные батареи. Исключить подобную ситуацию можно, проверив зарядку АКБ и подзарядив его. Если после этого проблема не исчезнет, то следует ремонтировать стартер.

Стартер – мощный электродвигатель, который может перегореть по многим причинам. К примеру, продолжительное удержание ключа при запуске. Если он перестал крутиться или не слышны щелчки, то не стоит немедленно заменять его. Часто диагностика и ремонт бендикса в Минске решат проблему.

Как своими руками заменить бендикс

Перед работой следует ознакомиться с правилами безопасности работы с транспортными средствами. Чтобы заменить обгонную муфту, следует демонтировать старую.

Как снять бендикс (пример на ВАЗ-2110):

1. При наличии защиты на двигатели, ее необходимо удалить. Обязательно открепить «минусовой» провод от аккумулятора.

2. С помощью гаечного ключа открутить крепление «плюсового» провода АКБ. Используя шестигранник, снять две клеммы и одновременно контролировать состояние проводной изоляции.

3. Накидным ключом отвернуть нижний болт, фиксирующий стартер, а затем — верхний крепеж. Необходимо использовать трещотку с карданом и 2 проставки. Отсоединяет кронштейн, с помощью которого стартер закреплен на блоке, и аккуратно извлечь.

4. Отвинтить шпильки вдоль стартера. Он должен разделиться на 2 части. Снять крышку. Открутить два винта и удалить кожух, стопорное кольцо, а затем шайбу. Особо осторожно достать щетки с ротором и очистить их от грязи.

5. Вниз сбить стопорное кольцо и достать вал ротора. Далее снять бендикс и заменить его. Обязательно проверить состояние втулки и вилки. Для демонтажа вилки следует извлечь резиновую заглушку и заменить деталь.

6. Используя набор головок, впрессовать втулку. Изношенная деталь должна быть заменена. Обратная запрессовка производится легкими ударами молотка через деревянную прокладку.

7. Установка бендикса и стартера происходит в обратном порядке. После сборки следует завинтить все крепежи крышки, и затянуть хомут. Подсоединить питающие провода, а стартер установить на прежнее место.

8. После возврата всех механизмов подключить клеммы АКБ и проверить результаты работы.

Полезные советы

Для покупки нового бендикса лучше предъявить продавцу старый экземпляр. Иногда мелкие особенности деталей не учитывают и приобретают неподходящую модель. Частота замены бендикса будет зависеть от манеры вождения и состояния автомобиля. Стартер – сложный электроприбор, который нельзя ронять. Любые повреждения могут вывести его из строя. Как поменять бендикс на стартере, посоветует автомеханик СТО, который знает особенности различных моделей.

Что делать, если проскакивает бендикс стартера? Признаки неисправности бендикса

Каждый автомобилист наверняка сталкивался с ситуацией, когда перестал запускаться двигатель. А причиной тому стали неисправности, связанные с тем, что не крутит бендикс стартера. Сам стартер является очень важной составляющей электромеханической части двигателя. Он рассчитан на множество повторных запусков. Главная задача представленного элемента – запуск мотора. Следовательно, неисправный стартер может изрядно подпортить настроение, сорвать множество планов, обездвижить автомобиль на неопределенное время. Сегодня мы попробуем разобраться в основных причинах, связанных с данным элементом, а именно – почему он не крутит, либо почему проскакивает бендикс стартера.

Оглавление:

• Не крутит бендикс стартера
• Проскакивает бендикс стартера
• Другие признаки неисправности бендикса

На фото: Бендикс стартера ВАЗа

Не крутит бендикс стартера

Причин возникновения такой ситуации может быть несколько. Прежде всего, необходимо обратить внимание на аккумуляторную батарею. Она может быть либо разряжена, либо неисправна. Узнать, виноват ли аккумулятор можно несколькими способами:

• втягивающее реле щелкает, лампы на панели не загораются, и не крутит бендикс стартера;
• слышны определенные щелчки, но лампочки все так же затухают;
• система не подает никаких признаков жизни.

В таком случае достаточно лишь зарядить аккумуляторную батарею, однако попробуйте разобраться в том, почему она разрядилась, для того, чтоб предотвратить возникновение подобных проблем.

Неполадки также могут быть вызваны неисправностью втягивающего реле. Здесь прослеживается несколько признаков:

• слышно характерное жужание стартера, но мотор не вращается;
• стартер не шумит;
• срабатывает реле, однако двигатель не прокручивается;
• бендикс не сцепляется с маховиком.

Проверить реле просто – нужно подать напряжение непосредственно на его управляющую клемму. Если двигатель заработает, то, скорее всего, подгорели пятаки контактов реле. Зачистка пятаков исправит ситуацию.

Читайте также: Как обслуживать аккумулятор автомобиля — маленькие советы автомобилисту

Диагностика бендикса проводится следующим образом – замыкаем две клеммы на реле. Если деталь шумит и беспрепятственно крутится, то причина состоит в обгонной муфте.

Стертые поверхности на бендиксе

Проскакивает бендикс стартера

В случае если стартер функционирует, однако не прокручивает и не заводит двигатель, мы говорим о том, что обгонная муфта проскакивает. Работает элемент по принципу храпового механизма. Таким образом, если какая-то его часть изнашивается, то он отказывается нормально работать. Зачастую стираются зубья, расположенные на шестеренках. Они не сцепляются и просто-напросто вращаются вокруг своей оси. Зубья каждый раз испытывают тяжелейшую нагрузку – им приходится вращать коленчатый вал мотора.

Износиться могут и кольца с шариками, если устройство бендикса предусматривает наличие не шестеренок, а пары колец. Нередко ломается пружина, которая входит в стопорный механизм.

Основной признак неисправности бендикса – мотор не заводится в результате того, что стартер не зацепляется за него и крутится «вхолостую». Относиться к подобной поломке нужно очень серьезно, ведь выход из строя одной детали может повлечь за собой поломку других связанных с ней элементов.

Что же делать в такой ситуации? Поможет лишь кардинальное решение проблемы – замена обгонной муфты, ведь современные технологии изготовления стартера не предусматривают замену его отдельных элементов. Даже если получиться поменять, к примеру, натяжную пружину, то навряд ли весь механизм прослужит долго. Незадолго после этого начнут сыпаться шарики, пропадет сцепление между валом.

Разобранный механизм бендикса

Другие признаки неисправности бендикса

Стартер очень сильно подвержен воздействию окружающих вредоносных факторов – влаге, пыли, грязи, масла. Следовательно, нарушается его изоляция, и он отказывается работать. Необходимо запомнить, что деталь работает в комплексе с другими элементами и подвергается «лавинным поломкам», когда неисправность в одном узле влечет за собой поломку в других.

Среди прочих причин, которые могут спровоцировать выход из строя стартера, выделяют:

• износ обмотки реле – стартер вообще не подает признаков жизни, якорь не проворачивается;
• износ обмотки статора или якоря – стартер чрезвычайно медленно крутит мотор, при этом коленчатый вал также медленно вращается;
• проблемы с коллектором – медленное прокручивание двигателя и коленчатого вала;
• износ щеток – ток не подается на реле, стартер не шумит.

Можно заметить, что одни и те же симптомы указывают на различные проблемы. Диагностику можно провести самостоятельно, но для того, чтоб не усугубить ситуацию, все же следует обратиться к профессионалам.

Обнаружив определенные неполадки в функционировании стартера, не откладывайте решение проблемы.

Такая неисправность может повлечь за собой выход из строя более серьезных составляющих общего механизма. Лучше провести минимальный ремонт, чем капитальный.

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

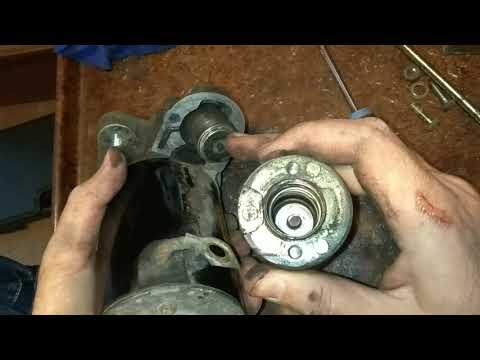

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Проверка стартера без снятия устройства и со снятием

Пусковое устройство на автомобиле выполняет главную функцию — заводит силовой агрегат через замок зажигания. Когда оно ломается, водитель не находит себе места, тем более, если это происходит в самый неожиданный момент. Квалифицированная проверка стартера — ряд успешных приёмов, помогающих выявить и устранить неисправность без снятия пускателя с машины.

Основные неисправности

Содержание

• 1 Основные неисправности
• 2 3 способа проверки стартера без снятия
  • 2.1 Проверка напряжения АКБ
  • 2.2 Проверка тягущего реле
  • 2.3 Проверка обрыва и других неисправностей проводки
• 3 Проверка снятого стартера
  • 3.1 Проверка бендикса
  • 3.2 Проверка щёток
  • 3.3 Проверка якоря
  • 3.4 Видео: как проверить стартер

Как правило, стартер большей частью выдаёт неполадки следующего типа:

• выходит из строя тягущее реле, вращающее якорь электродвигателя;
• сгорает обмотка, коленвал автомобиля не прокручивается;
• ослабли, разъелись, оборвались электрические соединения;
• стартер продолжает работать после запуска ДВС.

Последний симптом указывает также на неправильное положение стартера, что легко исправляется подтягиванием фиксационных болтов. Ещё одна характерная неисправность, которая быстро исправляется — окисление клемм. В этом случае надо зачистить соединения мелкой наждачной бумагой, и заново запустить двигатель.

Грязная зона вокруг аккумуляторных клемм ухудшает поступление электрического тока. Это одна из распространённых причин неисправности стартовой системы автомобиля. Если слой ржавчины заметен невооружённым глазом вокруг одной или обеих клемм АКБ, нужно срочно очистить их раствором пищевой соды и воды, а также пройтись мелкой шкуркой.
Вот как это делается подробно:

• в небольшой ёмкости тщательно перемешать 30 г пищевой соды со стаканом воды, лучше дистиллированной;
• аккуратно отсоединить клеммы от батареи;
• очистить верхнюю часть аккумулятора тряпкой, погруженной в раствор — чистящее средство не должно просочиться внутрь АКБ;
• высушить поверхность салфетками или феном;
• вывернуть крышки банок, проверить уровень электролита — при необходимости добавить воду до верха заливных колец;
• очистить лоток, в котором находится АКБ;
• подсоединить клеммы, повторно завести мотор.

Но что делать, если выявить причину с первого раза не получается.

3 способа проверки стартера без снятия

Источник проблемы трудно найти, если происходит неожиданный сбой системы. Многократное вращение ключа в замке, с надеждой — авось заработает, только усугубляет ситуацию. К счастью, общие неисправности стартовой системы предсказуемы и полностью изучены. Проверить стартер автомобиля можно легко, применяя несколько стратегий. Ниже приведены 5 эффективных рекомендаций, которые однозначно помогут запустить мотор.

Проверка напряжения АКБ

Это первое что нужно сделать, так как недостаток напряжения батареи не даёт стартеру работать в полную силу. Ниже приведён подробный алгоритм действий с помощью вольтметра.

1. Установить измерительный прибор на диапазон выше напряжения АКБ. К примеру, 20 вольт на шкале постоянного тока.
2. Включить вольтметр, подключить щупы к клеммам аккумуляторной батареи.
3. Активировать головной свет машины.
4. Напряжение на приборе должно быть в пределах 12,4-12,6 В. Это укажет на нормальный заряд батареи — в пределах 76-100 процентов. Если показатели ниже 12,4 В, аккумулятор нуждается в подзарядке.

Старые АКБ, прослужившие более 3-4 лет, рекомендуется также проверить ареометром. Это простой инструмент, позволяющий узнать состояние банок (клеток) аккумуляторной батареи.

Проверка тягущего реле

Обязательно надо проверить работу втягивающего реле. Если оно не будет нормально функционировать, завести двигатель машины стартером через ключ зажигания не получится.

1. Отключить систему запуска, отсоединив толстый провод от крышки трамблёра или сняв предохранитель бензонасоса. Это позволит предотвратить случайный пуск ДВС.
2. Несколько раз прокрутить стартер, обратить внимание на звуки, исходящие от соленоида (реле). Громкий щелчок укажет на то, что ток достигает втягивающего. Если звук слабый, нужно проверить кабели, подключённые к тягущему или выносному реле стартера.
3. Тщательно ревизировать проводку. Она может быть оборвана или отсоединена.

Если проводка в порядке, надо переходить к более тщательному осмотру реле:

• отсоединить клемму, идущую от замка зажигания;
• замкнуть отвёрткой соединение, проложенное от аккумулятора с клеммой, идущей на стартер (многожильная коса).

Таким образом, удастся создать прямую передачу тока на электродвигатель, минуя неисправное реле. Если мотор автомобиля заведётся, втягивающее реле надо заменять. На многих автомобилях оно просто снимается и даже ремонтируется. Однако придётся демонтировать пускатель, загнав машину на яму или эстакаду. Уже на снятом устройстве тягущее реле отделяется, путём откручивания двух болтов крепления. Якорь с пружиной остаётся на стартере, так как он зацеплён ушком за вилку.

Проверка обрыва и других неисправностей проводки

Это простой способ проверки на исправность электросети. Нужно замкнуть длинной отвёрткой клеммы стартера, перед этим выставив КПП в нейтральный режим хода. Если прикосновение металлического стержня вызовет нормальное вращение стартера и запуск двигателя, неисправна электрическая цепь. В противном случае надо демонтировать пусковое устройство.

Проверка снятого стартера

К сожалению, многие характерные неисправности пускового устройства проверяются только на снятом устройстве. В зависимости от модели автомобиля, может потребоваться поднимать передок автомобиля и снимать некоторые узлы, такие как впускной коллектор или корпус воздушного фильтра. Иначе добраться до стартера не получится.

Проверка бендикса

Обгонная муфта — деталь, предназначенная для передачи вращения от стартера к двигателю автомобиля. Но ещё более важная функция бендикса — защищать электродвигатель от высоких рабочих оборотов. Деталь поэтому часто и ломается, испытывая чрезмерные нагрузки от маховика.

Квалифицированно проверить обгонную муфту удастся после снятия её с пускателя. Далее потребуется её осмотреть и определить повреждения. В частности, подвергнуть тщательному осмотру зубья на износ. Также следует убедиться, не ослабла ли пружина детали. Но всё это после того, как бендикс проверяется на вращение — он обязан крутиться только в одну сторону!

Также будет полезно изучить возможные причины повреждения данного узла:

• износ рабочих роликов — уменьшается их диаметр в обойме;
• неравномерное стачивание одной стороны шарика;
• износ обойм в местах, где они соприкасаются с роликами.

Проверка щёток

Обычно щётки проверяются 12-вольтовой лампочкой. Достаточно подсоединить один её вывод на щеткодержатель, а другой — на корпус стартера. Если индикатор загорится, элементы надо заменять, поскольку это говорит о наличии замыкания.

Другой тест подразумевает наличие мультиметра. Надо проверить пробой на массу. Для этого следует измерить сопротивление между держателем и основной пластиной. Величина должна стремиться к бесконечности.

Но щётки также нужно внимательно осматривать визуально. При их выработке будет значительная просадка напряжения при запуске ДВС, а сам электромоторчик сработает нестабильно. Одновременно подвергаются ревизии коллектор, втулки и обмотки стартера. Они непосредственно связаны с описываемыми элементами, их неполадки сказываются на неравномерном износе и увеличивают риск МЗО.

Проверка якоря

Пробои якоря создают массу неприятностей. Чтобы выявить поломку, рекомендуется внимательно осмотреть коллектор, шины и проводку, выходящую из пазов. Так удастся быстро определить место замыкания, ведь искра или дуга напряжения оставляет заметные следы. Надо просто аккуратно почистить поверхность в этом месте, затем измерить сопротивление омметром. Выявленный проблемный участок изолируется куском асбеста, который застывает мгновенно, если положить немного клея.

Определить повреждённую зону точнее удастся с помощью зачищенного медного провода. Нужно кратковременно подать напряжение на массу ротора и коллектор, используя сварочный аппарат. В месте пробоя появится синяя дуга, зона просто выгорит через некоторое время, если не отключить сварку.

Что касается МЗО, то оно выявляется с помощью специального трансформатора ППЯ. Частенько межвитковый пробой образуется на видимых участках детали, так как вызывают его погнутые кабели. Все эти помехи следует незамедлительно устранять. В качестве защитного слоя рекомендуется нанести специальный лак.

Видео: как проверить стартер

ЗЕФ	Стартер крутит еле-еле, даже от пускозарядника. Есть подозрение на короткозамкнутый виток или обрыв секции. Как это проверить не снимая, чтобы был точный диагноз? Я представляю так: ставим последовательно шунт и отключаем втягивающее. Становимся на шунт осциллографом и запускаем стартер. Если будут значительные броски напряжения на шунте, или слишьком большой ток — значит стартер в разборку. А какой ток должен быть у старого большого стартера на холостом ходу? И какие его броски допустимы для исправного стартера?
Сеньор Сеня	На короткозамкнутом витке стартер будет грется как утюг. Прежде всего я проверяю ботарею под нагруску вилкой. Может дело на самом деле в ней. Зачищаю клеммы батареи, контакт массы батарея-корпус-мотор. Если при пуске мотора на реле стартера через дополнительный провод подать ток от АКБ, и стартер при этом закрутится быстрее (при контакте провода к клеме вовремя работы будет наблюдаться треск и искры). Значить на лицо силовой провод от боторей к стартеру имет плохой контакт. Но лучше всего в таком случае я снимаю стартер и пройзвожу его ТО.
ЗЕФ	Речь о том, что это, именно, стартер. Все стальное давно отметено. Вопроса 2: 1. мож все дело в бендиксе/венце? (кривым крутится и заводится влет). 2. Мож, это не баг, а фича какого-нить допотопного стартера? Он ведь крутит! Но очень медленно. Мне нужен некий босяцкий способ, проверенный большим количеством экспериментов какого-нить «дяди Васи», позволяющий без разборки забраковать стартер. Уверен, что в данном случае наверняка он есть, причем, даже без осциллографа, одним тестером, правда, очевидно, лучше стрелочным. Но у меня нет достаточного количества данных проверки исправных/неисправных стартеров, чтобы быть уверенным.
Торси	на ХХ стартера 42.3708 75А, на номинальной мощности 315А, при полном торможении — 520А.Кстати, обороты стартера на ХХ 5000об/мин.а вот как проверить межвитковые замыкани- я не знаю, для этого какой-то спец прибор есть….
Ана-толий	Снять и разобрать стартер дело 30-40 минут. И дефектуй сколько хочешь. По своему опыту могу сказать что все неполадки в разобраном стартере в 99% случаев видно невооруженным глазом.
Турист 344	Вообще , для поисков короткозамкнутых витков есть спец приборы, но мало кто их имеет. Гораздо быстрее снять стартер, чем найти прибор. При разборке всё будет видно, КЗ витки имеют свойство дико нагреваться. А дело может быть в плохом контакте, на гайке плюсового провода, на пятаках всасывающего реле….. Смотреть надо однозначно!
Константинов	Если аку в порядке и провода окей но стартк не крутит значить проблема в нём. Вот и все.
Техножник	Можно сделать проще — замерить напряжения на самом стартере и на клеммах батареи, если разница небольшая и напряжение не падает ниже 10 в, проблема в стартере, если падает до 7-8 в, проблема в акб, если большая разница в показаниях (по моему больше 0,5-1в) , смотреть провода и массу. Вроде так (логически).
ЗЕФ	Отнюдь! Если на исправной АКБ/пускаче при исправной проводке падение большое — стартер (к.з.). Слишьком малое — он же (обрыв). Поскольку в перегреве стартер не уличен и АКК садит не быстро — скорее обрыв.

Почему проскакивает бендикс стартера. Как проверить втягивающее реле стартера? Назначение и принцип работы втягивающего реле

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

1. АКБ должен быть хорошо заряжен;
2. Контакты «массы» надежны и хорошо закреплены;
3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле , а так же замыкание между витками или замкнуло на массу.

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

1. Неплотно прилегающие к коллектору щетки;
2. Тяговое реле выходит из строя;
3. Изнашивается коллектор якоря.

Принцип работы стартера и его устройство

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

З амыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.

М агнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).

Принцип работы стартера

З атем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что в следствии и приводит к запуску.

В тот момент, когда маховик начинает вращаться быстрее, не же ли шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

К люч в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает.

Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если :

Пробуксовывает муфта, вышел из строя рычаг отключения или он соскочил из оси, износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей. Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали не типичный шум при работе стартера , то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких неисправностей стартера:

• износились втулки подшипников, а также шеек на валу якоря;
• ослабли крепящие болты стартера;
• повредились зубья;
• внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить . И виной такой проблеме стартера может быть:

1. Заевший рычаг привода или привод на валу якоря.
2. Заело тяговое реле.
3. Слиплись контакты на тяговом реле.
4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с выше рассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам , сулящие скорый выход из строя:

Неисправность стартера крылась в щеточном узле

С тартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем;

П осле пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика;

С тартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводит некоторые профилактические работы.

Чтобы максимально правильно произвести и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а так же частота вращения вала.

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

1. При повреждении корпуса.
2. При повреждении магнита с обмотками.
3. При нарушении контактов.
4. При ослаблении возвратной пружины.
5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

1. Осуществить проверку идущей к реле проводки на наличие обрыва.
2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т. д.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Также не следует исключать выход из строя самого стартера. Стартер может перегреться при довольно долгой прокрутке, следствием чего является поломка якоря или ротора. При неоднократных попытках запуска двигателя автомобиля существует риск повреждения шлицов на муфте, защищающей стартер от ударов зубьев раскрутившегося маховика.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Похожим образом определяют работоспособность при помощи контрольной лампы. При повороте ключа зажигания лампа должна загореться, соответственно, при повороте ключа в исходное положение лампа гаснет. Если контакты на схеме втягивающего реле в порядке, значит, проблему нужно искать в бендиксе обгонной муфты, о которой говорилось ранее. Если обгонная муфта продолжает крутиться после запуска двигателя, значит, ее заклинило на валу стартера.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

На практике, на неполадки указывает то, что стартер тяжело крутит или щелкает, но не крутит двигатель, слышны удары, стартер не выключается после пуска мотора и т.п.

Такие симптомы указывают на то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Читайте также

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Одним из важнейших механизмов, без которого невозможен пуск двигателя в автомобиле является стартер, представляющий из себя достаточно мощный электромотор. При повороте ключа в замке зажигания на него подается напряжение, вследствие чего он начинает вращение — происходит пуск и начало самостоятельного вращение коленвала мотора. Для того, чтобы после этого автоматически завершить работу стартера, и разорвать его сопряжение с маховиком коленвала, любой стартер оснащен специальной обгонной муфтой, или бендиксом, как часто называют этот узел автовладельцы.

Когда бендикс исправен, проблем с пуском двигателя и последующим расцеплением стартера и коленвала не отмечается, и все происходит незаметно для водителя. Но бендикс представляет собой достаточно маленькую деталь, нагрузка на которую оказывается весьма значительной. Поэтому достаточно часто автовладельцы, при постоянных проблемах с запуском мотора, грешат именно на него. Любые неисправности бендикса требуют оперативного решения, поскольку помимо соединения с двигателем, бендикс оберегает сам стартер от перегрева, не позволяя развить слишком высокие обороты.

Простая конструкция, надежная работа

Итак, бендикс обеспечивает разъединение стартера с двигателем, а пропорция при передаче составляет не менее 1:15 . Конструкция обгонной муфты отличается простотой и надежностью. Она снабжается с обеих сторон особыми роликами, перемещающимися по специальным пазам. При подаче напряжения на стартер, обойма бендикса, которая располагается снаружи, начинает интенсивное вращение. Внутренняя же при этом вращается с меньшей скоростью, что приводит к втягиванию роликов к зауженной части пазов, и вызывает их защемление. Когда процесс происходит нормально, пуск двигателя будет удачным.

В том случае, когда проскакивает бендикс стартера, становится невозможным его зацеп за двигатель, т. е. не выполняется основная функция стартера. Это приводит не только к невозможности пуска мотора, но и к преждевременному износу самого электромотора, который в отсутствии нагрузки может развивать слишком большие обороты и перегреваться. Поскольку любая неисправность бендикса может становиться причиной сопутствующих нарушений в работе двигателя, устранять ее следует незамедлительно. При этом, наиболее рациональным шагом становится не ремонт, а замена бендикса на новый.

Ранняя диагностика, как способ избежать серьезных проблем

Самостоятельно распознать, что бендикс работает неправильно не составит труда даже для неопытного водителя. К числу верных признаков проблем с обгонной муфтой следует отнести следующие:

Симптомы достаточно характерны, и перепутать их с чем-то практически невозможно. Следует понимать, что, если своевременно не устранить данную неисправность обгонной муфты, стоимость которой невелика, можно потерять и сам стартер, заплатить за который придется куда более внушительную сумму.

Важно! если при попытке запуска мотора стартер не жужжит, а издает резкий скрежет, за самостоятельный ремонт этого узла лучше не браться, а отогнать авто в ближайший сервис, что сэкономит время и средства.

Почему возникают проблемы с обгонной муфтой

На вопрос почему проскакивает бендикс стартера достаточно сложно ответить однозначно. Как показывает практика, практически 90% поломок бендикса происходит из-за механического повреждения/износа его зубьев. Избежать этого практически невозможно, поскольку узел всегда работает с очень высокими нагрузками. Особенно в холодное время года, когда загустевшее на морозе моторное масло не позволяет легко запустить двигатель. Сломанные или сточенные зубья восстановлению уже не подлежат.

Иного характера проблемы могут возникнуть в том случае, когда залипает разгонная муфта, продолжая передавать усилие от стартера к коленвалу уже тогда, когда двигатель начал самостоятельную работу. В этом случае реально потерять не только бендикс, но и сам стартер — такие случаи встречаются не так уж и редко. Все это прямо говорит о том, что, если проскакивает бендикс, пусть даже изредка, следует задуматься о его скорейшей замене. Не нужно забывать, что неисправность бендикса может обернуться серьезными поломками самого двигателя, устранение которых потребует серьезных финансовых вложений.

Замена бендикса — сделать самому или доверить специалистам

При возникновении проблем с пуском мотора, виной которым становится именно бендикс, оптимальным вариантом станет замена изношенного узла на новый. Ремонт, в принципе, возможен, но далеко не в каждом случае. Алгоритм самостоятельных действий автолюбителя при ремонте бендикса не отличается особой сложностью:

Несмотря на теоретическую возможность ремонта, необходимо понимать, что такой бендикс прослужит не слишком долго, и уже через небольшое количество времени все же потребует полной замены. Поэтому перед ремонтом следует все же задуматься, а стоят ли потраченные усилия и время того, что через 2-3 месяца эту деталь все же придется менять на новую. Конечно, если проскакивает бендикс стартера, вопрос что делать начинает волновать автомобилиста сразу, и оптимальным решением неизменно станет обращение к специалисту либо установка новой обгонной муфты самостоятельно. Процесс разбора этого зла можно посмотреть на видео:

Прежде чем приобрести новую деталь

Многие автомобилисты, особенно начинающие, ошибочно считают, что достаточно один раз посмотреть на бендикс, чтобы потом приобрести новый, аналогичный изношенному. На самом деле это далеко не так, и большинство из них имеют малозаметные отличия, визуально определить которые может далеко не каждый. Необходимо тщательно сравнить технические характеристики ранее использовавшегося бендикса и новой модели, а также сравнить номера на муфте и самом стартере.

Профессионалы рекомендуют при замене бендикса вследствие его износа, параллельно провести полную диагностику стартера. Это позволить устранить небольшие проблемы, к примеру, заменить изношенные щетки, протестировать обмотку и т. п. Если выполнять такие работы отдельно, это потребует трудоемкой процедуры демонтажа стартера и значительных затрат по времени.

(настоящее название — обгонная муфта ) — это деталь, предназначенная для передачи крутящего момента от стартера двигателю автомобиля, а также для его защиты от высоких рабочих оборотов, на которых работает мотор. — это надежная деталь, и ломается она достаточно редко. Как правило, причина поломки — естественный износ ее внутренних деталей или пружин. Чтобы выявить неисправности, разберемся сначала с устройством и принципом работы бендикса.

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы . Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса

1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально , сняв его с машины, и “на слух” . Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса .

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей , образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково. Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Ремонт бендикса

• Открутить стягивающие болты и вскрыть корпус.
• Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
• Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
• Перед тем, как установить новый бендикс, ось обязательно необходимо (однако без излишеств).
• Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
• После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
• Перед установкой выполните . Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.

Ремонт бендикса

Замена бендикса на стартере

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

• Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
• Все пластиковые шайбы должны быть целыми.
• При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
• Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Не крутит стартер — как проверить работоспособность

Не крутит стартер на автомобиле как проверить его работоспособность, если возникли проблемы с запуском двигателя. Зная устройство стартера и его подключение можно не только найти неисправность. Но и завести двигатель. Доехать до гаража или автосервиса.

Ситуации, при которых стартер не крутит имеют различные причины. Определить их можно можно тому как ведет себя стартер.

Содержание статьи:

• 1 Стартер щелкает прерывисто но не крутит
  • 1.1 Разрядился аккумулятор
  • 1.2 Нет контакта двигателя с кузовом автомобиля.
• 2 Как проверить стартер если щелкает но не крутит.
  • 2.1 Заедание бендикса на валу стартера
• 3 Стартер крутит но не вращает двигатель
  • 3.1 Износ роликов бендкса
  • 3.2 Повреждение зубьев бендикса и венца маховика
• 4 При повороте ключа стартер не крутит
• 5 Не крутит стартер, при неисправном реле стартера
• 6 На автомобиле МАЗ щелкает реле стартера но стартер не крутит
  • 6. 1 Снятие стартера с двигателя ЯМЗ.
  • 6.2 Установка стартера на двигатель ЯМЗ
  • 6.3 Проверка стартера МАЗ на работоспособность.
    • 6.3.1 Причина неисправности

Стартер щелкает прерывисто но не крутит

Разрядился аккумулятор

На современных автомобилях, когда выходят щетки контактной группы. При включении зажигания контрольная лампочка зарядки не загорается. На заведенном двигателе индикатор также не горит. То есть при включении зажигания лампочка должна загореться и при работающем двигателе потухнуть. Тяжело обратить внимание на то нет сигнале неисправности генератора. Потому что при включении зажигания загорается много контрольных лампочек.

Выделить именно контрольную лампу заряда можно, только если случайно обратить на это внимание. Поэтому пока в аккумуляторе еще хватает зарядки. Автомобиль заводится и едет. Это продлиться до нескольких дней пока АКБ окончательно не разрядится. Как только это произойдет автомобиль заглохнет либо стартер не будет крутить. Будут слышны короткие стуки втягивающего реле стартера.

Заряда АКБ хватит на втягивание якоря втягивающего реле. Обмотки не смогут сопротивляться пружине. Якорь отбросится. Но так как ключ на старте произойдет повторное втягивание и сброс якоря. При этом провернуть стартер энергии АКБ хватать не будет.

Понять что сел аккумулятор можно потому что свет в  приборах освещения при включении стартера будет  тускнеть.

Нет контакта двигателя с кузовом автомобиля.

Или распущены крепёжные болты  стартера. Силы тока аккумулятора не хватает для того чтобы провернуть стартер из за плохого контакта. По этой причине и отбрасывается якорь втягивающего реле. Не хватает усилия удерживающей и втягивающей обмоток. Для удержания пружины якоря в сжатом состоянии. Как работает втягивающее реле подробно описано в этой статье. «Как работает втягивающее реле стартера -неисправности»

Отсутствие хорошего контакта это первое что необходимо проверить при возникновении подобной проблемы. То есть проверить надёжность и чистоту контактов.

— Между АКБ и кузовом автомобиля

— На минусовой клемме аккумулятора.

— На плюсовой клемме аккумулятора

— между двигателем и кузовом

— надежность крепления болтов стартера

— проверить надежность соединения плюсового провода идущего от стартера к аккумулятору.

То есть проверить все соединения идущие от стартера к АКБ.

Как проверить стартер если щелкает но не крутит.

Причины, почему стартер щелкает но не крутит. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

• Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
• Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом в статье. Как работает втягивающее реле-неисправности.

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить почему стартер щелкает но не крутит можно следующим образом.

1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется. При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет. В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

Бендикс состоит из двух частей.

• Первая соединяется  с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как  если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки.  Скрежетание и образование искр.

При повороте ключа стартер не крутит

• Первое необходимо проверить как работает стартер. Для этого следует убедиться в том, что кпп находится в нейтральном положении поставить автомобиль на ручник. При помощи перемычки. Перемкнуть между собой клемму управления втягивающим реле и клемму, на которую приходит плюс от аккумулятора. Если стартер начал вращать двигатель, и он завелся. Значит стартер исправен. Скорее всего, неисправность в реле стартера или замке зажигания.

• Проверить наличие или отсутствие напряжения на клемме управления. Для этого следует измерить мультиметром напряжение на клемме управления. Повернуть ключ на старт. Если напряжение не появилось то неисправно реле стартера.
• Реле стартера представляет собой электромагнитную катушку на которую приходит напряжение от замка зажигания. Как только напряжение на катушку поступило. Она притягивает пластинку с контактом. Который соединяется с другим контактом. В результате чего напряжение передается на клемму управления втягивающего реле. Применяется реле стартера для того чтобы сила тока возникающая при включении втягивающего реле не смогло сжечь контакты замка зажигания.

Не крутит стартер, при неисправном реле стартера

Если при повороте ключа стартера не слышно ни каких стуков, ни щелчков, скорее всего проблема с реле стартером. Необходимо найти колоду, на которой установлено реле стартера. Это можно сделать по указателям на крышках закрывающих блоки предохранителей и реле. И проверить исправность реле либо определить подходит ли на него плюс или  присутствует обрыв цепи.

1. На колодке куда подходит контакт №87 проверить наличие напряжения при помощи мультиметра. Если оно отсутствует, проверить целостность предохранителя через который плюс поступает на реле. Этот плюс и приходит на клемму управления втягивающего реле.
2. Если плюс присутствует. При включенном зажигании. Можно перемкнуть кратковременно контакты  на колодке куда вставляются контакты реле  №87 и №30. При этом  обязательно необходимо убедиться. Что КПП автомобиля находится в нейтральной передаче. Если автомобиль завелся, значит проблемы с реле стартером или замком зажигания.
3. При повороте ключа на старт в реле стартера должен быть слышен щелчок. Это говорит о том что катушка исправна. А если стартер не крутит. То проблема, скорее всего с контактами. Они перегорели либо образовался нагар.
4. В случае если щелчка не слышно. Перегорела обмотка катушки либо на реле не прходит напряжение от замка зажигания. Проверить это можно на наличие напряжения на клемме колодки куда вставляется контакт реле №85.
5. Если напряжение от замка зажигания не приходит на колодку реле стартера значит неисправность либо в замке зажигания, либо необходимо прозванивать целостность проводки.

Во всех случаях можно проверить как работает стартер. Завести автомобиль и доехать. Либо перемкнув кратковременно клемму управления с клеммой от плюса АКБ. Либо также кратковременно на время заводки двигателя, перемкнув контакты на колодке реле стартера. Самый крайний случай буксир конечно если КПП не автомат.

На автомобиле МАЗ щелкает реле стартера но стартер не крутит

В качестве примера на автомобиле МАЗ с двигателем ЯМЗ 236 перестал крутиться стартер. При повороте ключа зажигания слышно как щелкает реле стартера, но стартер не вращается. Реле стартера находится под панелью предохранителей. Она расположена напротив пассажирского сиденья.

Если реле стартера щелкает, значит питание на  реле стартера от замка зажигания приходит. Возможно что с реле стартера плюс не приходит на втягивающее реле. Для этого необходимо проверить питание на сером проводе. Который идет от реле стартера  ко втягивающему реле.

Сделать это можно при помощи вольтметра или обычной лампочки. Возможно, что из-за нагара на контактах реле не происходит передача напряжения. В нашем случае на клемме к которой подключен серый провод . при повороте ключа зажигания плюс появляется. Теперь необходимо проверить плюс на втягивающем реле, куда приходит серый провод. Плюс так же присутствует. Также не обходимо замерить напряжение на  клемме втягивающего реле к которой прикручен провод идущий от плюса аккумулятора.

Плюс так же присутствует. Значит возникла неисправность во втягивающем реле. Проверить это можно так же, как уже сказано было выше, перемкнув между собой клемму с проводом от аккумулятора и клемму,  на которую приходит серый провод. Но на мазу это неудобно сделать. Да и заводить машину, находясь под ней очень опасно. Стартер может сработать, завести двигатель. И если КПП не находится в нейтральной передаче автомобиль поедет. А мазовский двигатель на холостых оборотах ручной тормоз может не удержать. Говорят, что незаряженное ружьё стреляет раз в год. Так что лучше ограничиться прозвонкой. И при наличии объективных причин неисправности стартер снять. И проверить его в снятом состоянии. Что было и сделано.

Снятие стартера с двигателя ЯМЗ.

• Перед тем как снимать стартер с двигателя ЯМЗ необходимо отсоединить плюсовую клемму аккумулятора. Это наверняка позволит избежать в дальнейшем короткого замыкания.
• Отсоединить все провода на втягивающем реле. Их там три. Плюсовой провод от аккумулятора, серый провод идущий от реле стартера, и красный на генератор
• Затем раскручивается хомут. Который удерживает стартер на своем месте. После этого стартер легко выходит со своего места. Хотя слово легко совсем не применимо к автомобилю МАЗ. Стартер очень тяжелый. И чтобы его снять приходится прилагать усилия. Особенно тяжело его устанавливать. Радует только одно, стяжной болт хомута удобно расположен и его легко открутить.

Установка стартера на двигатель ЯМЗ

При установке стартера его необходимо установить на свое место.  Выкрутить полностью болт хомута. Просунуть половинку хомута между стартером и втягивающим реле. И каким то чудом постараться зацепить внутренний конец хомута за выступ с обратной стороны. Это пожалуй самая неприятная операция при установке стартера. Далее устанавливается вторая половинка хомута и затягивается стяжным болтом.

Проверка стартера МАЗ на работоспособность.

Минусовая клемма от зарядного устройства подключена на корпусе стартера. При соединении плюсовой клеммы с плюсовым контактом стартера якорь начинает вращаться. Это говорит о том, что обмотки стартера находятся в исправном состоянии.

А вот при соединении плюсовой клеммы от зарядного устройства с плюсом втягивающего реле. Где был прикручен серый провод. Втягивания якоря  реле не происходит. То есть пятак не соединяет контакты с проводом от аккумулятора и контакт обмотки стартера. То есть стартер вращаться не будет. Неисправность во втягивающем реле.

Причина неисправности

• Втягивающее реле снято со стартера
• Раскручена крышка с контактами. И видно как отгорел контакт провода идущего от обмотки втягивающего реле. Это как раз провод от втягивающей обмотки. Контакт был прижат пятаком к клемме. И со временем он просто отгорел. Потому что пятак не касался самой клеммы. А ударял пот контакту провода. Видимо при ремонте контакт был установлен не правильно. Либо водители практикуют ремонт, не снимая стартера. Не задумываясь о последствиях. А именно. Когда на пятаке образуется нагар. Пятак перестаёт пропускать через себя напряжение. Некоторые умельцы раскручивают гайки клемм, с которыми контачит пятак. И проворачивают их на девяносто градусов. Как бы убирая место контакта на клемме, где образовался контакт. Подобны способ ремонта конечно применить можно. Особенно если находишься в дороге, и двигатель не заводится. Но проворачивать клеммы не нужно. Достаточно их просто пошевелить или  ударять об пятак. Нагар отобьется, и клеммы можно затягивать.

В данном примере произошел обрыв провода втягивающей обмотки. Это и стало причиной того что реле стартера щелкает а стартер не крутит. Так не создаётся контакт плюсовых проводов во втягивающем реле. Было решено заменить втягивающее реле полностью на новое. Так как соединять контакт с проводом обмотки кустарным способом можно не надолго.

О том как проверить стартер в случае если неисправность нельзя обнаружить внешними признаками подробно описано в статье Плохо крутит стартер при заряженном аккумуляторе

Стартер бендикс: устройство и принцип работы, способы замены и основные неисправности. Стартер бендикс: устранение неисправности и замена.

Стартер Бендикс (или обгонная муфта) — часть автомобильного двигателя, передающая вращение от стартера на коленчатый вал. Бендикс вполне надежен. Если он выходит из строя, то в основном из-за нормального износа. металлические части. Чтобы разобраться в возможных причинах поломки, давайте подробно разберем, как он работает и как его поменять, и как поменять бендикс.

Конструкция обгонной муфты

Когда водитель поворачивает ключ зажигания, бендикс опережает втягивающее реле, его шестерня зацепляется за маховик коленвала и начинает его раскручивать. В камерах сгорания воспламеняется топливо, запускается двигатель. Как только коленчатый вал будет вращаться быстрее, чем якорь стартера, обгонная муфта немедленно разъединит шестерню и маховик.

Как устроен бендикс

Состоит из:

• Кольцо внутреннее с шестерней;
корпуса
• с наружным кольцом;
ролики
• с пружинами;
• уплотнительная шайба;
Стопорное кольцо
• .

Шестерня может иметь 9, 10 или 11 зубьев. Есть более сложный шестеренчатый бендикс.

Внешний (ведущий) держатель бендикса жестко закреплен и передает вращение от него внутреннему (ведомому) держателю. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме захватывает маховик коленчатого вала и раскручивает его, топливо воспламеняется в камерах сгорания, и автомобиль заводится. Для этого маховик и коленчатый вал должны вращаться с частотой не менее 100 об/мин. в мин. Так как шестерня бендикса в 10 раз меньше маховика, то и крутиться она должна в 10 раз быстрее, то есть со скоростью 1000 об/мин. в мин. При запуске двигателя он начинает работать с частотой 1000 об/мин. в мин. Получается, что теперь маховик должен крутить якорь стартера, причем еще и в 10 раз быстрее (10 000 об/мин). Но этому мешает бендикс. Когда частота вращения коленчатого вала превышает число оборотов электродвигателя, пружины перестают давить на ролики, исчезает сцепление между внутренним и наружным буртиками, они начинают вращаться с разной скоростью и это спасает стартер от заклинивания .

Как узнать работает ли бендикс стартера

Проверить можно двумя способами: сняв с машины или на слух. Второй способ проще. Если при запуске двигателя стартер вращается, но двигатель не запускается, при этом отчетливо слышен металлический лязг, то неисправен бендикс стартера.

Если все-таки пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту. Признаки поломки, на которые стоит обратить внимание:

• вращается, как предусмотрено, только в одном направлении;
• имеют стертые зубья шестерни;
• плотно ли сидит бендикс в пазах анкера;
• наличие выработок у ведущей обоймы и роликов;
• не потеряли эластичность пружины.

Можно менять отдельные детали сцепления, но обычно узлы бендикс изнашиваются одновременно. Мастера на СТО советуют не экономить и купить новый аппарат.

Как заменить бендикс на стартере

Отремонтировать бендикс стартер можно своими руками. Для этого вам понадобится сантехнический инструмент: торцевые и накидные ключи, отвертки, плоскогубцы, зубило, молоток.

Как снять бендикс со стартера

Выключить стартер, если шестерни нет, то аккуратно сбить шайбу с якоря и снять стопорное кольцо. Снимите бендикс с оси. Меняем его на новый, который устанавливаем в обратном порядке. Наибольшую сложность представляет установка шайбы и стопорного кольца. Для этого мастера применяют струбцины, специальные ключи, раздвижные плоскогубцы. Замена бендикса на стартере требует некоторой практики.

Иногда неисправность возникает из-за грязи, попавшей в механизм и стартер невозможно разобрать, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой погружают на 5–7 часов в емкость с бензином и периодически проворачивают шестерню. После стартер надо хорошо просушить и попробовать сделать. Если не получится, то разборки агрегата все равно не избежать.

Прежде чем снимать стартер и менять бендикс, убедитесь, что аккумулятор заряжен. Известны забавные случаи, когда проблема была не в обгонной муфте, а только в разряженном аккумуляторе.

Не экономьте на мелочах — обязательно ставьте только новую шайбу и стопорное кольцо.

Отправляясь в магазин, не поленитесь взять с собой старый бендикс. Иногда на первый взгляд совершенно одинаковые клатчи отличаются незначительными деталями.

Перед установкой бендикса хорошо промойте и смажьте все вращающиеся части и анкерные шлицы.

При разборке стартера запишите последовательность действий. Так будет легче собрать агрегат.

Перед установкой стартера проверьте его. Для этого берем два провода, с помощью которых машина помогает на морозе. Подключите «минус» к корпусу, «плюс» — к контакту на втягивающем реле. Если стартер исправен, будет слышен характерный щелчок, и обгонная муфта сдвинется вперед.

Подведение итогов

Бендикс является важной частью стартера. Он передает вращение от него на маховик двигателя. Если опорная муфта выйдет из строя, машина не запустится. Определить повреждение можно на слух. Если стартер крутит, но шестерня начинает проскальзывать и не крутит двигатель, то вышла из строя обгонная муфта. Вы можете удалить и отремонтировать его самостоятельно. Но если есть наросты на поверхности роликов, наружной обоймы или шестерни, лучше поставить новый бендикс.

В процессе эксплуатации на стартер воздействуют внешние раздражители, он подвергается воздействию грязи и влаги, что отрицательно сказывается на его работоспособности. А потому часто встречающийся электродвигатель, может пробуксовка обгонной муфты, более известная среди автолюбителей, как бендикс.

Во избежание значительных затрат на ремонт стартера в сервисных центрах данную процедуру можно провести в домашних условиях. Да, это непросто и хлопотно, но когда знаешь своего «железного коня» от винтика до спидометра, тебе все по плечу!

Что такое бендикс?

Бендикс — обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и все это находится в корпусе стартера.

Устройство в хорошем состоянии:

• прокручивается только в одном направлении;
• при попытке превратить его в другой — останавливается.

Как работает бендикс стартера?  При повороте ключа зажигания до упора бендикс приводится в действие якорем втягивающего реле. Шестерня входит в зацепление с маховиком коленчатого вала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только частота вращения коленчатого вала превышает скорость вращения самого электродвигателя, то обгонная муфта разъединяет шестерню и вал стартера.

Характеристики неисправного стартера

Возможные проблемы	Основная причина	Как ремонтировать
При повороте ключа зажигания на пуск — стартер не включается.	Батарея разряжена или разряжена.	Необходимо зарядить или заменить аккумулятор.
	Селектор скорости не находится в положении «P» или «N» (для АКПП).	Поставить в положение «P».
	Поврежден контакт провода заземления с двигателем.	Восстановить контакт массы (очистить клеммы или подтянуть болты).
	Выключатель блокировки КПП пришел в негодность.	Поставить новый переключатель блокировки коробки передач.
	Разъем управления стартером отсоединен (контакт 50).	Устранить.
	Щетки стартера застряли или изношены.	Измерьте длину и свободный ход щеток в щеткодержателе.
	Неисправно втягивающее реле.	Отремонтируйте или замените втягивающее реле.
	Анкеры коллектора с повышенной износостойкостью.	Замените коллектор.
	Нет контакта между обмоткой и коллектором якоря.	Определено проверкой.
Медленное вращение стартера двигателя.	Плохой контакт массы с двигателем.	Улучшить контакт заземляющего провода.
	Разряженный аккумулятор.	Проверить генератор.
	Втулки стартера сильно изношены.	Поставить новые втулки.
	Хлам.	Отремонтировать втягивающее реле.
	Пробивка обмотки статора или якоря на землю.	Замените статор или якорь.
	Изношенные щетки.	Замените щетки.
	Провод от стартера к аккумулятору — убит.	Замените провод.
Стартер крутит, а двигатель — нет.	Повреждение или износ бендикса.	Ремонт или замена бендикса.
	Часть коробки передач разрушилась.	Замените коробку передач.
Вместе с двигателем и стартером вращается.	Импортный замок зажигания.	Замените замок.
	Отказ реле отказа.	Ремонт или замена втягивающего реле.

Если говорить о симптомах неисправности бендикса, то при запуске автомобиля слышен шум вращающегося стартера, а сам вал двигателя не прокручивается. Эта шестерня не входит в зацепление с маховиком коленчатого вала. Это и есть ответ на вопрос, как проверить стартер бендикс, не снимая его с машины?

В этом случае необходима замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно иметь ключи подходящего размера, отвертки и свои «золотые» руки! Осуществляя ремонт стартера бендикс своими руками, автовладелец должен в первую очередь постараться очистить узел от загрязнений, не разбирая его (а если получится — реанимировать).

Для этого необходимо:

• снять стартер с автомобиля;
• погрузить часть электродвигателя с бендиксом в емкость с бензином на 5-7 часов;
иногда всплывает
• и выкатывает шестерню сцепления в бензобак;
• снимите и хорошо высушите устройство.

Если неисправность сохраняется, то необходимо снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумулятора и при помощи ключа открутить верхние винты крепления стартера к картеру сцепления. Третьего болта быть не должно, но если повезет, то нужно разобраться, чтобы его открутить.

2. Теперь нужно отсоединить провода, подходящие к электродвигателю.

3. На этом этапе можно увидеть состояние маховика (его зубьев).

5. Теперь можно снять шайбу-скобу и ключом открутить прижимные болты.

6. Осмотрите втулки на износ.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно несколько раз ударить по днищу корпуса стартера и отсоедините его.

9. С помощью отвертки подцепите ушки бендикса и снимите их с вилки.

10. Теперь сбейте первое стопорное кольцо (ключом и молотком), а второе — снимите отверткой.

11. Снимите обгонную муфту.

Как заменить механизм?

Возьмите новую обгонную муфту и установите вместо заклинившего бендикса. Обязательно промойте все детали механизма, канавки наружного кольца, сгладьте заусенцы на рабочих поверхностях.

Внимание: перед сборкой узла необходимо смазать все подлежащие этому элементы механизма.

После установки стартера на место подключите аккумулятор и запустите двигатель. Если все манипуляции были проделаны правильно, то ваш автомобиль готов к эксплуатации.

Видео: Замена стартера бендикс (инструкция).

На этом ремонт бендикс своими руками полностью завершен!

1. В процессе монтажа стартера важно проверить целостность шестерни бендикс и привода агрегата.
2. Стартер нельзя ронять, это сложное электрическое устройство, которое может быть повреждено внутренними компонентами.
3. Перед разборкой стартера Bendix обязательно проверьте заряд аккумулятора. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
4. Если вы обнаружили треснувшую или изношенную пластиковую шайбу, ее необходимо заменить.
5. При покупке нового бендикса имейте при себе старый блок. Часто разные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
6. При разборке стартера в первый раз желательно записать процесс разборки на листочке, чтобы не допустить малейшей оплошности при сборке.

Трудности при разборке стартера

Самая частая загвоздка при ремонте бендикса — снятие стопорного кольца, и его повторная сборка.

Ограничительное кольцо имеет стопорный паз. Одевается на противоположную сторону бендикса.

При разборке втягивающего реле обязательно снимите контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутрь держателя необходимо визуально оценить их состояние, при разъединении необходимо обработать их на точильном камне и вставить в отверстия держателя.

Хорошей дороги и меньше поломок!

Bendix установленная на стартер обгонная муфта. Применяется для бесшумного пуска автомобиля и выведения ресурса стартера, защищает стартер от зубьев вращающегося маховика, а также позволяет ему вращаться в одном направлении без ограничения скорости.

Интересный факт! Принцип работы Бендикс применяется не только в автомобилестроении, но и в вертолетостроении, на редукторе для воздушного винта. Втулки заднего колеса велосипеда работают по тому же принципу.

Когда нужна замена, можно ли отремонтировать бендикс стартера

Чаще всего поломка происходит не в самом бендиксе, а в стартере. Замена бендикса может понадобиться, если стартер включается при повороте ключа, но нет зацепления, а маховик не вращается или вращается медленно.

Проблемы с бендиксом возникают из-за механического износа деталей, из-за высоких нагрузок, поэтому бендикс лучше заменить полностью. Вы также можете заменить его вышедшую из строя составляющую, но это не будет гарантией того, что остальные прослужат вам долго.

Знаете ли вы? Название «Бендикс» происходит от имени его создателя — дизайнера Винсента Бендикс. Это устройство называется «Бендикс-привод». Он используется в автомобилестроении с 1916 года. С момента создания этого узла принцип работы остается прежним.

Как снять стартер

При возникновении проблем со стартером или его компонентами замену или ремонт необходимо будет выполнять на стартере, снятом с двигателя. Чтобы снять стартер, выполните:

1. Поднимите автомобиль на подъемнике или загоните на «яму», так как работа будет производиться именно снизу автомобиля.
2. Снимите клеммы с аккумулятора во избежание короткого замыкания при отсоединении проводки от стартера.
3. Открутить и снять защиту двигателя снизу.
4. Если у вас есть доступ к пускателю, и места для его снятия достаточно, то снимите с него все клеммы. Если нет, демонтируйте элементы, которые мешают вашему процессу.
5. Снимите болты крепления стартера.
6. Снимите стартер с места.

Внимание! Все процессы, перечисленные выше, правильнее и проще проводить на днище автомобиля.

Как проверить стартер бендикс не разбирая его

Неисправность стартера бендикс без снятия можно определить «на слух». При запуске автомобиля стартер срабатывает, издает характерный звук, что говорит о его исправном состоянии. Но машина не заводится, не хватает передач, значит неисправность бендикс.

Разборка стартера, снятие и замена бендикса

Уже на снятом ранее стартере можно заменить бендикс. Для снятия бендикса со стартера необходимо при выполнении работ соблюдать следующую последовательность действий:

1. Открутить гайку крепления щеточного узла с болта тягового реле.
2. Снимите выходной штифт щетки с ходового болта реле.
3. Отвернуть стопорные винты, которыми тяговое реле крепится к «маске».
4. Снять тяговое реле с сиденья «маска».
5. Отверните болты крепления статора и снимите двигатель с «маски».
6. Снимите сердечник тягового реле.
7. С «маской стартера» снимите редуктор.
8. Снимите заглушку с крепления бендикса.
9. Сбейте стопорное кольцо с вала редуктора и снимите его.
10. Снимите непосредственно сам бендикс.

После снятия бендикса со стартера меняем бендикс на новый или на отремонтированный старый. Соблюдая эти правила выполнения разбора стартера и замены бендикса, вы сможете выполнить эту работу самостоятельно в домашних условиях или в гараже.

Важно! Не забывайте, что работа специалистов хоть и оплачивается, но также является квалифицированной. Мастера на СТО выполнят эту работу не только быстрее, но и качественнее.

Разобравшись, что такое бендикс, где он находится и как определить его неисправность, вы решите возникшие проблемы с этим узлом автомобиля.

Подпишитесь на наши новости по телефону

Являясь чрезвычайно важным элементом автомобильного двигателя, стартер обеспечивает его возможность запуска поворотом ключа зажигания. Конечно, если он полностью исправен, а аккумулятор заряжен. Естественно, как и любой электродвигатель, автомобильный стартер требует достаточного бережного отношения и периодических профилактических мероприятий. Так, во время работы следует помнить о кратковременном режиме его работы – не более 15 секунд, а при неудачной попытке запуска перерыв должен быть не менее 30 секунд.

Достаточно важная часть в конструкции принадлежит такому элементу, как бендикс, при выходе из строя двигателя запустить двигатель будет невозможно. На поломку указывает характерный металлический звук при попытке запуска двигателя. Несмотря на то, что электродвигатель полностью исправен, поломка бендикса не дает возможности запустить двигатель. Как правило, бендикс ремонтировать нецелесообразно, а при возникновении проблем с ним гораздо проще заменить на новый – это предотвратит разбалансировку внутренних механизмов и значительно продлит срок его службы.

Почему Стартер Бендикс

Бендикс или обгонная муфта служит для передачи вращения от стартера на коленчатый вал двигателя и его раскрутки. Конструкция бендикса такова, что после успешного пуска двигателя и начала его самостоятельного вращения его шестерня отсоединяется от коленчатого вала, и стартер перестает работать. Несмотря на качественную сталь, из которой изготовлен бендикс, со временем его зубья изнашиваются, что приводит к затруднениям при попытке завести автомобиль – шестерня просто проскальзывает и не успевает зацепить маховик коленвала.

О ситуации с бендиксом красноречиво говорит ситуация, когда стартер начинает вращаться при повороте ключа зажигания, но коленвал остается неподвижным и двигатель не запускается. Для самостоятельной диагностики обгонной муфты многие автовладельцы используют простой, но необычный метод. После демонтажа стартера и закрепления его в тисках, он подключается к аккумулятору. Берем деревянный брусок и упираемся в бендикс рабочего стартера. Если он полностью исправен, штанга начнет стачиваться, если бендикс остановится, а стартер продолжит вращение, обгонную муфту придется заменить на новую.

Замена бендикса своими руками

Если вы решили самостоятельно поменять обгонную муфту, то стоит быть готовым к определенным трудностям. Первое, что может вызвать некоторые затруднения, это демонтаж стартера. Он крепится к двигателю в трех точках, до одной из которых можно добраться только снизу автомобиля. Для этого потребуется либо подъемник, либо яма. После того, как стартер будет снят, вам нужно будет сбить обе стопорные шайбы. Манипуляции довольно трудоемки, и даже профессионалы, «вооруженные» большим количеством специальных инструментов, тратят на это много времени и сил.

Внимание! Перед заменой обгонной муфты важно не забыть отключить устройство от аккумулятора – короткое замыкание может привести к достаточно серьезным последствиям.

Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что срок службы всех деталей в одном узле примерно одинаков, и при износе одной из шестерен почти гарантированно последует «мушка» и следующей. Кстати, стоимость бендикса не так уж и велика. Алгоритм замены стартера на стартер следующий:

• отвернуть крепления на корпусе стартера и отсоединить его корпус;
• откручиваем реле, снимаем шайбу, резиновую вставку, сердечник реле;
• демонтируйте непосредственно бендикс, для чего потребуется освободить стопор, конструкция которого может отличаться на разных стартерах;
• после этого старый бендикс удаляется, а новый заменяется;
• собираемся оформлять в обратном порядке.

Подробнее об этой процедуре рассказано на видео:

Диагностика бендикс — как правильно провести

Не всегда просто понять, что причиной затруднений при запуске двигателя является обгонная муфта. Снимать стартер каждый раз для его проверки неразумно и слишком долго, а причиной затрудненного запуска двигателя может быть не только неисправность бендикса, но и проблемы с втягивающим реле или стертой втулкой, на которой крепится вал стартера — замена муфты в этом случае не решит проблему. Диагностика бендикса требует демонтажа стартера, и многие специалисты предпочитают проверять его на специальных стендах, тестирующих его в двух режимах — под нагрузкой и без нее.

Другие способы проверки этого узла не могут дать точного ответа на вопрос, почему периодически возникают трудности с запуском. Для этого процесса имеет значение буквально все – от степени заряженности аккумулятора до состояния самого электродвигателя. Если у автовладельца недостаточно опыта, то не стоит даже пытаться диагностировать стартер, так как несмотря на его кажущуюся простоту, его конструкция довольно сложна, и любые непрофессиональные действия могут закончиться его полной заменой, которая не отличается в низкой стоимости.

Особенности самостоятельной замены

Так как для замены бендикса необходимо демонтировать стартер, желательно провести полную проверку. Для этого помимо визуального осмотра следует воспользоваться мультиметром, а также измерить длину щеток, которая должна быть не менее 12 мм. Кроме того, следует соблюдать несколько простых правил.

Bendix относится к компоненту стартера, необходимого для запуска двигателя автомобиля. Когда при запуске слышен металлический звук, то нужно менять свой бендикс с предварительной разборкой стартера.

Перед тем, как самостоятельно заменить бендикс, следует подготовить набор отверток, шестигранников и ключей. Открыв капот автомобиля, отсоедините аккумулятор от аккумулятора минусовым контактом. Загоняем машину на смотровую яму или поднимаем на подъемник (в зависимости от возможностей). При установленной защите двигателя не забудьте ее снять. Взяв гаечный ключ, откручиваем крепление плюсового провода аккумулятора от втягивающего реле. Снимаем с крепления две клеммы, внимательно следя за изоляцией проводов. Шестигранником откручиваем кронштейн и накидным ключом откручиваем нижний болт, через который фиксируется стартер. Проведение всего процесса нельзя назвать не хлопотным. Нужно открутить верхний болт крепления трещоткой с карданом и двумя проставками, затем отсоединить кронштейн крепления стартера к блоку и аккуратно вытащить стартер.

После этого откручиваем шпильки идущие вдоль всего стартера и крепим крышку, и делим наш стартер на две части. Крышка берется в руки, и откручиваются два имеющихся винта, после чего снимаем кожух, стопорное кольцо и шайбу. Будьте осторожны при снятии узла щетки и ротора. Ротор и корпус стартера следует тщательно очистить щеткой. Далее сбиваем стопорное кольцо с вала ротора и снимаем его. Затем снимите и замените бендикс. Проверяем состояние заглушки и втулок. Заглушка снимается путем осторожного извлечения резиновой заглушки и удаления необходимой детали, которую затем освобождают от зажима и тщательно осматривают. Осталось выдавить гильзу, используя головки подходящего размера. Если втулки сильно изношены, их необходимо заменить. Вы можете отбить их молотком. Следует помнить о точности и слабых ударах, наносимых через посаженную деревянную накладку. В итоге в обратном порядке все снова собирается, и стартер проверяется на работоспособность.

Почему не включается стартер косилки?

Быстрые ссылки:

• Стартер прокручивает двигатель слишком медленно
• Двигатель не заводится

• Стартер вращается, но не запускает двигатель
• Стартер вращается, но не останавливается

Может быть неприятно, когда стартер вашей газонокосилки или небольшого двигателя не включается, но есть решения, которые вы можете предпринять, чтобы предотвратить и устранить проблемы со стартером. Это руководство должно помочь вам узнать, как найти и устранить распространенные проблемы со стартером.

Если ваш двигатель не запускается, сначала следует тщательно проверить сам двигатель, чтобы исключить распространенные проблемы с двигателем (такие как загрязненная свеча зажигания или проблемы с топливом) как причину проблем с запуском.

Первым шагом в диагностике проблем с деталями стартера газонокосилки является проверка правильности вращения двигателя путем отсоединения проводов свечей зажигания, извлечения свечей зажигания и медленного вращения коленчатого вала вручную.

Предупреждение: Непреднамеренное искрение может привести к поражению электрическим током или возгоранию. Отсоедините провод свечи зажигания и держитесь подальше от свечи зажигания. Используйте утвержденный прибор для проверки искры. Не проверяйте наличие искры при снятой свече зажигания.

Также проверьте наличие грязи или мусора на валу шестерни стартера и нанесите на вал немного смазки на литиевой основе.

Проблемы со стартером газонокосилки и ремонт

Используйте приведенный ниже список для диагностики проблем с 12-вольтовыми системами запуска. Если вы проверяете какие-либо детали с помощью мультиметра, вы должны получить показания 12 вольт или более.

ПРИМЕЧАНИЕ : Чтобы продлить срок службы стартера, используйте короткие пусковые циклы (максимум пять секунд). Подождите одну минуту между пусковыми циклами.

Если стартер проворачивает двигатель слишком медленно, у вас, вероятно, проблема с…

• Дополнительная нагрузка, влияющая на производительность — пробуксовка ремня, неправильное гидравлическое масло, мусор.


• Разряженная (разряженная) батарея, неисправное электрическое соединение (цепь батареи), корродированные клеммы, слишком длинные провода батареи или слишком маленький диаметр провода, или батарея неправильного размера (слишком маленькая). Чтобы устранить эти проблемы, проверьте аккумулятор и систему зарядки на наличие проблем.


• Вязкость масла не соответствует ожидаемой температуре. Воспользуйтесь разделом «Часто задаваемые вопросы по рекомендациям по выбору моторного масла для малых двигателей» для получения информации о выборе правильного смазочного материала для газонокосилки или наружных силовых агрегатов.


• Грязный или изношенный коллектор стартера, подшипник, слабые магниты и т. д.


• Изношенные щетки или слабые пружины щеток.

Для грязных или изношенных деталей воспользуйтесь нашим поиском запчастей, чтобы найти подходящую замену. Ваш местный дилер Briggs & Stratton также может помочь вам найти и заменить неисправные мелкие детали двигателя.

Если двигатель не заводится, скорее всего проблема в…

• Разряженная/неисправная аккумуляторная батарея или неисправные электрические соединения. Чтобы устранить эти проблемы, проверьте аккумулятор и систему зарядки на наличие проблем.
• Неисправные детали: потенциально защитная блокировка, выключатель стартера (обрыв цепи) или соленоид.
• Залипание щеток и т. д.

Для этого типа расширенного ремонта мы рекомендуем использовать руководство по ремонту Briggs & Stratton , где можно найти полные подробные инструкции по тестированию неисправных деталей, или обратиться за помощью к дилеру по обслуживанию Briggs & Stratton.

Если стартер крутится, но не запускает двигатель, вероятно, проблема в…

• Неисправный или поврежденный аккумулятор. Чтобы решить эту проблему, проверьте аккумулятор и систему зарядки на наличие проблем.
• Неправильное вращение из-за неправильной полярности двигателя или неправильного подключения аккумуляторной батареи — все двигатели вращаются против часовой стрелки, если смотреть со стороны ведущей шестерни. Если ваш двигатель вращается по часовой стрелке, попробуйте снова подключить аккумулятор.
• Проблемы с ведущей шестерней — заедание из-за загрязнения/повреждения шлица или поврежденной шестерни или зубчатого венца. Используйте руководство Briggs & Stratton и иллюстрированный список деталей, чтобы найти подходящие детали и проверить их на наличие загрязнений или повреждений. Очистите и/или замените при необходимости.
• Пробуксовка муфты стартера. Чтобы решить эту проблему, разберите сцепление, очистите основание и шарикоподшипники очистителем карбюратора и соберите обратно.


Если стартер крутится, но не останавливается, вероятно проблема с…

• Неисправен выключатель стартера
• Неисправен соленоид

С помощью Руководства по ремонту и цифрового мультиметра вы можете проверить переключатель стартера и/или соленоид, чтобы убедиться, что они работают правильно. Мы рекомендуем Руководство по ремонту для получения подробных инструкций по проверке каждой детали или обратитесь к дилеру Briggs & Stratton за помощью в ремонте.

ПРЕДУПРЕЖДЕНИЕ : Всегда читайте руководство(а) по двигателю и оборудованию перед запуском, эксплуатацией или обслуживанием двигателя или оборудования, чтобы избежать травм или повреждения имущества. Обратитесь к авторизованному дилеру, если вы не уверены в какой-либо процедуре или у вас есть дополнительные вопросы. Найдите все предупреждения о безопасности двигателя.

Запасные части для обслуживания в магазине

Узнайте, как правильно и безопасно использовать, устранять неисправности и обслуживать оборудование Briggs & Stratton.

Просмотреть статьи с инструкциями >

Узнайте о новейших продуктах, пошаговые инструкции о том, как найти номер модели вашего двигателя и многое другое.

Просмотр видео >

Как протестировать стартер газонокосилки на стенде, шаг за шагом — Garden Tool Expert

Если у вас возникли проблемы с запуском газонокосилки, одной из потенциальных проблем может быть электрическая система. Если вы ничего не слышите при нажатии на кнопку стартера, причиной может быть неисправный стартер. Другими потенциальными причинами могут быть ослабленные или проржавевшие провода или проблема со стартером. Если вы проверили различные причины и реальной проблемы не обнаружилось, следующим шагом будет стендовая проверка стартера. Проверить стартер несложно, но единственная плохая новость заключается в том, что неисправный стартер нельзя починить и заменить на новый. В этом сообщении блога объясняется, как проверить стартер газонокосилки.

Как протестировать стартер газонокосилки на стенде, шаг за шагом:

• Шаг 1. Соберите необходимые инструменты: соединительный кабель, проволочную щетку, аккумулятор
• Шаг 2: Установите косилку на ровной поверхности и выключи это.
• Шаг 3: Отсоедините кабели свечей зажигания
• Шаг 4: Снимите стартер и тщательно очистите его. Убедитесь, что вы удалили всю ржавчину и грязь.
• Шаг 5: Подсоедините 12-вольтовую батарею к стартеру с помощью соединительных кабелей
• Шаг 6: Проверьте стартер. Если стартер в порядке, его головка должна начать крутиться при подключении к аккумулятору. Если стартер щелкает или останавливается автоматически, он неисправен и требует замены.

(CC на 2,0) от DOK1

Содержание

• 1 Проверьте различную причину.0015 2 Пошаговое руководство по стендовой проверке стартера газонокосилки
• 3 ● Шаг 1: Соберите необходимые инструменты
• 4 ● Шаг 2: Припаркуйте косилку и выключите ее
• 5 ● Шаг 3: Отсоедините кабель свечи зажигания
• 6 ● Шаг 4: Снимите стартер и очистите его
• 7 ● Шаг 5: Подключите стартер к аккумулятору 12 В с помощью соединительных кабелей
• 8 ● Шаг 6: Проверьте стартер
• 9 Связанные вопросы:
• 10 1. Можно ли запустить косилку, если мотор исправен, но неисправен соленоид?
• 11 Заключительные замечания:

Проверьте различные причины, по которым газонокосилка не запускается

Газонокосилка с неисправным стартером не запускается и требует замены. Но прежде чем приступить к этой работе, следует сначала проверить, действительно ли неисправен стартер. Существуют также другие электрические компоненты газонокосилки, которые могут помешать правильному запуску машины.

• Аккумулятор: Убедитесь, что аккумулятор заряжен и все соединения в порядке. Если вы не уверены, используйте тестер батареи, чтобы убедиться, что батарея все еще в порядке.
• Электрические соединения: Убедитесь, что провода не повреждены и не повреждены коррозией. Для проверки проводов можно использовать мультиметр. Используйте настройку сопротивления или специальную настройку для проверки соединений.
• Соленоид: Убедитесь, что соленоид стартера исправен и ток поступает на стартер.

Помимо проблем с электричеством, косилка может не запуститься и по другим причинам, связанным с двигателем. Если вы слышите, как работает стартер и пытается запустить двигатель, электрическая часть работает. Отсутствие запуска может означать проблемы со свечами зажигания, карбюратором, воздушными фильтрами или плохой бензин. Эти вопросы выходят за рамки публикации в блоге, но более подробно обсуждаются в других статьях блога на этом веб-сайте.

● Аккумулятор газонокосилки

Аккумулятор газонокосилки является важной частью электрической системы. Он отвечает за питание системы зажигания и стартера. Неисправный аккумулятор означает, что на стартер не поступает ток, и газонокосилка не заводится. Чтобы убедиться, что все в порядке, мы сначала проверим аккумулятор. Аккумулятор должен быть заряжен и оптимален для подачи энергии, необходимой для запуска двигателя. В большинстве косилок используется аккумулятор на 12 вольт. Используйте тестер батареи, чтобы проверить состояние. Если тестер показывает, что батарея нуждается в зарядке, ее следует зарядить. Если он показывает, что батарея не в порядке, замените ее.

Вы также можете использовать мультиметр для проверки напряжения аккумулятора. Если вы видите напряжение от 12,7 до 12,9 Вольт, значит все в порядке. Если вы видите напряжение ниже 12 Вольт, это указывает на то, что аккумулятору не хватает энергии. Попробуйте сначала зарядить. Если это не поможет, замените батарею.

● Электрические соединения газонокосилки

Электрические соединения обеспечивают подачу тока от аккумуляторной батареи к стартеру. Предположим, что электрические разъемы или провода ослабли, подверглись коррозии или оборваны. Газонокосилка не запускается. В этом случае поток электричества прерывается или уменьшается. Вы можете использовать мультиметр для проверки различных соединений и проводов. Используйте настройку сопротивления и измерьте соединение. Для большинства соединений сопротивление должно быть менее 1 Ом. Более высокое сопротивление означает, что что-то не в порядке. Используйте проволочную щетку для очистки различных электрических разъемов. Убедитесь, что все провода чистые и не оборваны. Вы должны заменить сломанные и корродированные провода свежими проводами.

● Соленоид газонокосилки

Соленоиды играют важную роль в запуске газонокосилки. Когда ключ зажигания поворачивается, напряжение аккумуляторной батареи включает соленоид стартера. Это дистанционно установленный переключатель, который активирует стартер. Он обеспечивает высокий ток, необходимый для питания стартера. Если соленоид неисправен, стартер не будет вращаться. Когда вы пытаетесь запустить газонокосилку с неисправным соленоидом, она издает щелкающие звуки.

Вы можете проверить соленоид стартера, соединив перемычкой один большой наконечник с другим. Подсоедините кабель аккумулятора к одному из больших наконечников, а кабель запуска двигателя — к другому. Если стартер проворачивается, то неисправен соленоид стартера, и его необходимо заменить.

После того, как вы проверили различные узлы, и это не решило проблему, нужно проверить стартер.

Пошаговое руководство по стендовой проверке стартера газонокосилки

Стартер — это двигатель, соединенный с картером двигателя. Стартер запускает косилку, поворачивая зубья маховика двигателя зубьями плунжера стартера. Как только все остальные компоненты проверены и находятся в отличном рабочем состоянии, проблема определенно связана со стартером. Вполне вероятно, что магниты, щетки и пружины, контактирующие с проводом внутри двигателя, загрязнены или изношены. Плохой стартер имеет некоторые признаки, помогающие определить его. Если соединение между соленоидом и батареей ослабнет, вы услышите только щелчок. Когда гул двигателя не следует за жужжащим звуком, издаваемым газонокосилкой при ее запуске, это означает, что возникла проблема со стартером.

Выполните пошаговую процедуру проверки стартера газонокосилки на стенде:

● Шаг 1. Соберите необходимые инструменты

Для выполнения задачи тестирования на стенде вам потребуются следующие инструменты.

• Щеточка для очистки
• Аккумулятор
• Соединительный кабель

● Шаг 2. Припаркуйте газонокосилку и выключите ее

Припаркуйте газонокосилку на ровной поверхности и выньте ключ.

● Шаг 3: Отсоедините кабель свечи зажигания

Отсоедините кабель свечи зажигания. Это гарантирует, что газонокосилка не запустится непреднамеренно.

● Шаг 4. Снимите стартер и очистите его

Найдите аккумулятор и стартер. Аккумулятор легко найти, он может находиться под капотом или под сиденьем газонокосилки. Стартер найти будет сложнее. Лучший способ — пройти по кабелю от аккумулятора к соленоиду. А от соленоида идет к стартеру. Как правило, он должен находиться под капотом газонокосилки. Снимите стартер с газонокосилки и очистите электрические контакты проволочной щеткой. Убедитесь, что вы удалили всю пыль и грязь со стартера, чтобы можно было сделать чистые соединения.

● Шаг 5. Подключите стартер к аккумулятору 12 В с помощью соединительных кабелей

Возьмите соединительный кабель и аккумулятор 12 В для проверки стартера. Черный провод положительный, а красный провод отрицательный.

Соединительный кабель имеет два конца. Подсоедините один конец соединительного кабеля к аккумулятору — красный провод к отрицательной клемме, а черный провод к положительной клемме.

Убедитесь, что вы правильно выполнили соединения, чтобы избежать короткого замыкания или искрения.

● Шаг 6. Проверка стартера

Подсоедините другой конец красного провода к корпусу стартера. Подсоедините другой конец черного провода к клемме стартера. Если стартер исправен, его головка начнет крутиться. Вы увидите, как головка стартера поднимется, чтобы зацепиться с маховиком.

Вращение остановится или издаст щелчок, если стартер неисправен. В этом случае следует заменить стартер.

Похожие вопросы:

1. Можно ли запустить газонокосилку, если двигатель исправен, но неисправен соленоид?

Да. Это довольно просто, так как соленоид и стартер соединены последовательно. Вы можете обойти соленоид, и газонокосилка запустится отлично. Еще рекомендуется починить соленоид. Но в качестве временного решения вы можете запустить газонокосилку и использовать ее для кошения.

Заключительные замечания:

Мы видим, что стендовые испытания стартера косилки несложны и могут быть легко выполнены дома. Перед снятием стартера и проверкой вы должны сначала проверить некоторые другие детали газонокосилки. Тщательно очистите все разъемы и концы проводов и установите соответствующие соединения без ослабленных концов. Если стартер неисправен, его необходимо заменить. Выполнение пошагового процесса, упомянутого выше, должно помочь вам определить проблему, устранить ее и в конечном итоге получить работающую газонокосилку.

Как тестировать стартеры — MC/ATV/UTV

Как тестировать стартеры — MC/ATV/UTV | Partzilla.com Ваш JavaScript отключен. Этот сайт требует JavaScript.



Варианты доставки и скорость доставки могут различаться в зависимости от местоположения

Войдите в систему



или введите почтовый индекс

Эл. адрес * Пароль *

РЕМОНТ И КАК СДЕЛАТЬ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НАПРАВЛЯЮЩИЕ

ПОЛЕЗНЫЕ СОВЕТЫ

ВСЕ СТАТЬИ СМОТРЕТЬ ВИДЕО О НАС МАГАЗИН ЗАПЧАСТЕЙ СВЯЖИТЕСЬ С НАМИ

Существует три типа стартеров, устанавливаемых на мотоциклы, квадроциклы и бок о бок, и ниже подробно описано, как проверить каждый из них.

Необходимые инструменты – проверка стартеров

• Соединительные кабели
• Тестовые провода
• Мультиметр

Перед стендовыми испытаниями стартера обязательно:

• Удалите все легковоспламеняющиеся жидкости, так как при проверке стартера возникают искры.
• Убедитесь, что аккумулятор полностью заряжен, установив мультиметр на постоянное напряжение и подключив его к аккумулятору. Показание должно быть 12,5 вольт или выше. Если показания ниже 12,5 вольт, зарядите аккумулятор.
• Закрепите стартер с помощью тисков или зажима, поскольку при включении стартер создает центробежные силы, которые заставят его слететь со верстака, если он не будет закреплен.

Типы стартеров для мотоциклов, квадроциклов и UTV

Стартер первого типа состоит из стартера и соленоида, объединенных в единый узел. Стартер оснащен шестерней Bendix, которая входит в зацепление с маховиком для запуска двигателя. Этот тип стартера обычно встречается на бок о бок, грузовых автомобилях и автомобилях.

Стартер второго типа имеет отдельный стартер и соленоид, но по-прежнему оснащен шестерней Bendix, которая входит в зацепление с маховиком для запуска двигателя. Этот тип стартера обычно используется на более крупных мотоциклах и квадроциклах.

Стартер третьего типа также имеет отдельный стартер и соленоид стартера, но этот стартер взаимодействует с редуктором и муфтой свободного хода для запуска двигателя. Он не использует шестерню Bendix. Этот тип стартера обычно используется на спортивных мотоциклах и квадроциклах.

Проверка стартера/соленоида Bendix

На соленоиде установлены две гайки. Тот, что дальше всего от стартера, защищает провод, идущий от аккумулятора, а тот, что ближе всего к стартеру, защищает провод, идущий от соленоида к стартеру. На соленоиде также есть лепестковая клемма, которая подключается к проводу от выключателя зажигания или кнопки, которая запускает соленоид для включения шестерни Bendix.

Проверка только соленоида

1. Подсоедините отрицательную перемычку к отрицательной клемме аккумулятора и корпусу стартера.

2. Подсоедините положительный соединительный кабель к положительной клемме аккумулятора.

ПРИМЕЧАНИЕ: Положительный соединительный кабель теперь находится под напряжением, поэтому будьте осторожны, чтобы не коснуться другим концом поверхности земли.

3. Коснитесь свободным концом положительной перемычки лепестковой клеммы на соленоиде. Вы должны услышать щелкающий звук соленоида, и соленоид должен вытолкнуть шестерню Bendix из стартера. Если соленоид не издает звуков и не вытесняет шестерню Bendix, Блок стартера/соленоида необходимо заменить.

Проверка только стартера

1. Подсоедините отрицательную перемычку к корпусу стартера.

2. Подсоедините положительный соединительный кабель к положительной клемме аккумулятора, а другой конец — к гайке на соленоиде, наиболее удаленном от стартера, которым крепится провод от аккумулятора к стартеру.

3. Прикоснитесь свободным концом отрицательного соединительного кабеля к отрицательной клемме аккумулятора. Вы должны услышать вращение стартера, но шестерня Bendix не включается. Если стартер не вращается, его необходимо заменить.

Совместная проверка соленоида и стартера

1. Подсоедините отрицательную перемычку к отрицательной клемме аккумулятора и корпусу стартера.

2. Подсоедините положительный соединительный кабель к положительной клемме аккумулятора.

3. Подсоедините свободный конец плюсового кабеля к гайке на соленоиде стартера, которой крепится провод от аккумулятора к стартеру.

4. Подсоедините один конец тестового провода к положительной перемычке, прикрепленной к соленоиду.

5. Коснитесь свободным концом измерительного провода лепестковой клеммы на соленоиде. Стартер должен вращаться, а соленоид должен вытолкнуть шестерню Bendix из стартера.

Проверка стартера Bendix Gear с отдельным соленоидом

Стартер имеет один провод, соединяющийся с соленоидом. Соленоид имеет две клеммы на одном конце и пару проводов, отходящих от другого конца. Стартер оснащен редуктором Bendix.

Проверка только стартера

1. Подсоедините отрицательную перемычку к отрицательной клемме аккумулятора, а другой конец к корпусу стартера.

2. Подсоедините положительный соединительный кабель к положительной клемме аккумулятора.

3. Прикоснитесь свободным концом плюсового кабеля к плюсовому проводу, идущему от стартера. Стартер должен вращаться, а шестерня Bendix должна выйти из стартера. Если этого не происходит, стартер неисправен и подлежит замене.

Проверка только соленоида

1. Подсоедините отрицательный щуп к отрицательному проводу, идущему от соленоида, а положительный щуп — к положительному проводу, идущему от соленоида.

2. Подсоедините положительный соединительный кабель к положительному щупу, а другой конец к положительной клемме аккумулятора.

3. Подсоедините отрицательный соединительный кабель к отрицательному тестовому проводу.

4. Прикоснитесь свободным концом отрицательного соединительного кабеля к отрицательной клемме аккумулятора. Соленоид должен издать щелчок, указывающий на то, что он работает.

5. Подсоедините мультиметр к двум клеммам на соленоиде.

6. Установите мультиметр на сопротивление. Мультиметр должен показать обрыв цепи.

7. Прикоснитесь свободным концом отрицательного соединительного кабеля к отрицательной клемме аккумулятора. Мультиметр должен показать обрыв цепи, доказывая, что соленоид работает. Если соленоид не издает звуков и не замыкает цепь, он неисправен и подлежит замене.

Проверка стартера с отдельным соленоидом

К стартеру от соленоида подсоединяется один провод. Соленоид имеет две клеммы на одном конце и пару проводов, отходящих от другого конца. Шестерни Bendix нет, но есть шлицевой вал, идущий от стартера.

Проверка только стартера

1. Подсоедините плюсовую перемычку к плюсовой клемме аккумулятора, а другой конец к гайке на стартере, которая крепит плюсовой провод от соленоида.

2. Подсоедините отрицательную перемычку к отрицательной клемме аккумулятора.

3. Прикоснитесь свободным концом отрицательного соединительного кабеля к отрицательной клемме аккумуляторной батареи. Стартер должен крутиться. Если стартер не вращается, он неисправен и подлежит замене.

Проверка только соленоида

1-7. Повторите шаги для проверки только соленоида, как описано в предыдущем разделе.

Вторичный рынок

Цифровой мультиметр CAT III

корпус

Как заменить стартер (пошаговое руководство + часто задаваемые вопросы)

Ваш стартер вызывает у вас проблемы, и вы поняли, что пришло время приобрести новый.

Так как же заменить стартер ?
В этой статье мы пошагово покажем вам, как заменить стартер, упомянем инструменты, которые вам понадобятся, и ответим на некоторые часто задаваемые вопросы, связанные со стартером.

Эта статья содержит:

• Как заменить стартер?
  • Инструменты, необходимые для замены стартера
  • Подготовка, необходимая для замены стартера
  • 10 шагов по замене стартера
• Мой стартер действительно плохой?
• 5 Часто задаваемые вопросы о стартерах автомобилей
  • Что такое стартер?
  • Что происходит с автомобилем, когда стартер выходит из строя?
  • Реле стартера Против. Соленоид стартера: это одно и то же?
  • Как работает стартер?
  • Как проще всего заменить мой стартер?

Начнем!

Как заменить стартер?

Прежде чем мы перейдем непосредственно к шагам по замене стартера, давайте определим инструменты и подготовку, необходимые перед началом работы. Кроме того, если вы не знакомы с внутренностями автомобиля, лучше доверить эту задачу механику.

Инструменты, необходимые для замены стартера

Вот некоторые вещи, которые нужно держать под рукой:

• Головки и торцевой ключ или динамометрический ключ
• Отвертка
• Плоскогубцы
• Дополнительный крепежный болт или детали стартового болта
из любого интернет-магазина, хозяйственного или автомобильного магазина.

Подготовка к замене стартера

Перед заменой стартера необходимо выполнить следующие действия:

• Дать двигателю автомобиля остыть
• Подберите подходящий стартер и соленоид для вашего автомобиля
• Соберите все необходимые инструменты
• Держите автомобиль или руководство по эксплуатации под рукой
• Перед заменой стартера запишите, где находится каждый провод и электрическое соединение в стартере и соленоид. Таким образом, вы не забудете, что и где находится после замены стартера

Теперь, когда у нас есть инструменты и подготовка, давайте рассмотрим, как на самом деле заменить стартер.

10 шагов по замене стартера

Вот что вам нужно сделать, чтобы заменить стартер.
Просто обратите внимание на , что он может быть довольно техническим, поэтому, если вы сомневаетесь, обратитесь за помощью к профессиональному механику.

Шаг 1: Безопасность превыше всего

Существуют некоторые основные меры безопасности, которые вы должны помнить:

• Всегда используйте подставки безопасности и противооткатные упоры для предотвращения случайного движения автомобиля, и никогда не работайте под автомобилем поддерживается 9Только 0659 с помощью домкрата
• Наденьте защитные очки и перчатки
• Для ослабления любой гайки или болта используйте только динамометрический или торцевой ключ соответствующего размера

Тем не менее, мерой безопасности номер один является отсоединение аккумулятора и снятие отрицательного провода аккумуляторной батареи .

Подберите подходящий ручной или торцевой ключ, чтобы ослабить гайку, удерживающую провод на отрицательной клемме аккумуляторной батареи.

Однако полностью снимать гайку не нужно.
Если он ослаблен, просто сдвиньте провод вверх и снимите клемму аккумулятора. Чтобы провод не касался клеммы во время работы, спрячьте его сбоку от аккумулятора.

Примечание : вам не нужно отсоединять положительный кабель аккумулятора (большой положительный провод, идущий к аккумулятору).

Шаг 2. Поднимите автомобиль домкратом, если необходимо

В некоторых автомобилях вам необходимо поднять автомобиль домкратом, чтобы получить доступ к стартеру.

Для этого установите домкрат под одну из предусмотренных для него точек в передней части автомобиля. Затем поднимите и опустите или поверните ручку, чтобы поднять автомобиль с земли.

Не забывайте всегда поддомкрачивать автомобиль на ровной и твердой поверхности и ставить автомобиль на подставки для безопасности.

Шаг 3. Найдите стартер

Откройте капот автомобиля, чтобы получить доступ к моторному отсеку. Вы должны найти стартер здесь. Он выглядит как большой цилиндр с прикрепленным к нему цилиндром меньшего размера, расположенным в районе раструба.

Меньший цилиндр — это соленоид стартера .
Провод должен идти непосредственно от положительной клеммы аккумуляторной батареи или от блока предохранителей в моторном отсеке к верхней клемме соленоида стартера.

Если вы не можете найти стартер, обратитесь к руководству по ремонту вашего автомобиля, поскольку его расположение может различаться в зависимости от модели и марки вашего автомобиля.

Примечание. Корпус колокола — это еще один термин для области трансмиссии, которая покрывает маховик, сцепление или преобразователь крутящего момента. Он имеет форму колокола (прикручен болтами к блоку двигателя), отсюда и название корпуса колокола.

Шаг 4. Снимите стартер и болты

Начните с снятия болтов крепления стартера с помощью торцевого ключа. После того, как каждый болт вывернут, снимите всю проводку, включая те, что подключены к соленоиду, чтобы снять стартер автомобиля.

С небольшим усилием потяните и снимите его с корпуса колокола в моторном отсеке.

Шаг 5: Сравните сменный стартер со старым

Вытащив стартер из автомобиля, положите старый (исходный стартер) и новый сменный стартер рядом друг с другом на столе, чтобы сравнить их.

Оба стартера должны выглядеть почти одинаково . Отверстия для крепежных болтов стартера должны быть в том же месте, что и для сменного стартера.

Вам не нужно беспокоиться о точности соленоида стартера.
Большинство автомобилей имеют соленоид с тремя или четырьмя контактами — четвертый можно опустить, если в вашем используется только три.

Шаг 6. Тепловой экран переноса

Что такое тепловой экран?
В автомобиле с двигателем внутреннего сгорания теплозащитный экран защищает компонент автомобиля от поглощения избыточного тепла путем рассеяния, отражения или простого поглощения.

Так что, если у вашего старого автомобильного стартера есть какой-либо теплозащитный экран, перенесите их на новый сменный стартер.

Шаг 7: Установите новый стартер

Перед установкой нового стартера обратно в корпус колокола проверьте маховик на наличие поврежденных зубьев . Если все выглядит хорошо, подготовьте болты крепления стартера и вставьте стартер прямо туда, где раньше был старый (корпус колокола).

Шаг 8: Вставьте крепежные болты стартера

После вставки затяните каждый болт стартера, чтобы закрепить стартер.

Проденьте два болта крепления стартера через скобу на двигателе и стартер. Затем вручную поверните каждый крепежный болт по часовой стрелке, пока не убедитесь, что они затянуты правильно.

После этого возьмите правую головку и торцевой ключ и полностью затяните их.

Если какой-либо болт по-прежнему ослаблен, открутите его и повторите попытку.
Таким образом, болт не вибрирует и не отсоединяется при работающем двигателе.

Шаг 9. Подсоедините проводку

Установив автомобильный стартер, снова подключите проводку, отсоединенную от старого стартера, к клеммам нового.

Сделайте то же самое для нового соленоида стартера.
Если вы не уверены, вы всегда можете обратиться к руководству пользователя и выполнить правильные соединения проводов.

Шаг 10. Подсоедините аккумулятор

Теперь пришло время подключить аккумулятор.

Для этого подсоедините черный кабель (заземляющий провод) к отрицательной клемме аккумуляторной батареи .
Затем вставьте ключ в замок зажигания и попробуйте завести машину. Если это так, ваша замена стартера прошла успешно.

Что делать, если машина по-прежнему не заводится?
Убедитесь, что каждый провод надежно подсоединен с обоих концов, затем повторите попытку.
А если это не поможет, вам придется позвать на помощь механика.

Мой стартер действительно плохой?

Когда автомобиль не заводится, часто виноват аккумулятор.
И если дело не в аккумуляторе, проблема обычно в генераторе.

Но вполне возможно, что это плохой стартер.
Вот как можно быстро провести базовую диагностику, чтобы определить, неисправен ли стартер или какая-то другая проблема.

1. Слушайте свой автомобиль во время запуска

Когда вы поворачиваете ключ в замке зажигания, двигатель не издает шума или только слабый

6 6 щелчок?

Возможно, на электродвигатель поступает недостаточно энергии, что указывает на неисправность стартера.

Другая ситуация, когда включаешь зажигание, лампочки на приборной панели горят тускло, а соленоид щелкает или жужжит, или вообще ничего не происходит.

Причина в данном случае может быть не в вашем стартере.
Вместо этого это может быть батарея или кабели.

2. Убедитесь, что каждая клемма батареи чистая и надежная

Вы должны убедиться, что каждая клемма батареи имеет прочное соединение с каждым проводом.

Выключите машину, чтобы проверить соединения проводов.
Закрепите все кабели аккумулятора на месте, чтобы они не болтались и не отсоединялись от терминала. Если какая-либо клемма аккумулятора выглядит корродированной, вам необходимо очистить ее, иначе машина может заглохнуть.

Если каждый провод чистый и надежный, проблема может заключаться в разряженной батарее, а не в стартере.

3. Проверьте аккумулятор вашего автомобиля

Возможно, ваш аккумулятор разряжен?

Попробуйте зарядить его с помощью портативного зарядного устройства, портативного пускового устройства или другого транспортного средства с помощью соединительного кабеля.

Если вы запускаете автомобиль с помощью другого, убедитесь, что каждый кабель аккумулятора подключен к правильным клеммам.

Подключить красный к положительной клемме аккумулятора на каждом автомобиле. А черный аккумуляторный кабель должен создать соединение между отрицательной клеммой аккумулятора автомобиля-донора и неокрашенной металлической поверхностью вашего мертвого автомобиля.

Держите автомобиль-донор батареи включенным при запуске автомобиля от внешнего источника и дайте ему зарядить аккумулятор.

Если ваш автомобиль не заводится, несмотря на то, что вы только что его зарядили, могут быть другие проблемы, например неисправный соленоид стартера.

4. Проверьте, неисправен ли соленоид стартера

Соленоид стартера передает энергию от аккумулятора на электрический стартер, используемый для запуска двигателя автомобиля.

Неисправный соленоид не сможет передавать электричество, что приведет к отказу стартера. Если соленоид стартера полностью разряжен или не получает питание от аккумулятора, это также может указывать на проблемы с проводкой или перегоревший предохранитель.

Как определить неисправность соленоида?
Вот некоторые симптомы неисправности соленоида:

• Стартер продолжает работать после запуска двигателя
• Периодические проблемы с запуском
• Нет звука при запуске двигателя и соленоид.

  Теперь с проводкой и системами питания может быть довольно сложно иметь дело, особенно когда речь идет о чем-то столь конкретном, как соленоид.

  И поэтому лучше вызвать механика.
  Они могут даже определить более конкретные проблемы, такие как неисправность якоря, коммутатора, замка зажигания, стартера и т. д.

  Теперь вы знаете, как заменить стартер, и проверить, нужна ли вам замена стартера.
  Давайте ответим еще на несколько вопросов, чтобы прояснить ситуацию.

  5 Часто задаваемые вопросы о стартере автомобиля

  Вот некоторые другие вопросы, которые могут возникнуть у вас о стартере и связанных с ним вещах:

  1. Что такое стартер?

  Автомобильный стартер — это небольшой электродвигатель, работающий от автомобильного аккумулятора. Это помогает провернуть двигатель внутреннего сгорания вашего автомобиля.

  Аккумулятор автомобиля подает питание на стартер, который запускает двигатель, питающий генератор. Генератор заряжает аккумулятор, замыкая цикл.

  A starter assembly consists of different components, including:

  • Armature
  • Solenoid coils
  • Plunger
  • Pinion or pinion gear (which meshes with the flywheel ring gear)
  • Commutator
  • Brush
  • Field coil

  2. Что происходит с автомобилем, когда стартер выходит из строя?

  Вот некоторые вещи, которые могут произойти, если ваш стартер выйдет из строя:

  • Вы можете услышать ужасный скрежет или щелчки при зажигании
  • Ваш маховик может быть поврежден в конечном итоге
  • Ваш автомобиль может не заводиться

  3. Реле стартера против. Соленоид стартера: это одно и то же?

  Реле стартера представляет собой электромеханический переключатель, аналогичный соленоиду стартера.
  Однако это не одно и то же.

  Пусковое реле позволяет сигналу малой мощности (40–100 ампер) управлять цепью большей мощности. Напротив, соленоид представляет собой переключатель, который допускает более сильный ток (в диапазоне от 85 до 200 ампер).

  Они также различаются по структуре.
  Реле стартера представляет собой куб, тогда как соленоид стартера больше похож на металлический цилиндр.

  4. Как работает стартер

  В стартере соленоид (или, в некоторых стартерах, просто резьбовая часть якоря) толкает шестерню Bendix (шестерню) вперед до тех пор, пока она не войдет в зацепление с зубчатым венцом . Это позволяет стартеру крутить двигатель до тех пор, пока он не запустится.

  Когда обороты двигателя в минуту превышают скорость проворачивания коленчатого вала, шестерня Bendix автоматически убирается, предотвращая слишком быстрое вращение двигателя стартером.

  5. Как проще всего заменить стартер?

  Замена стартера является достаточно технической задачей, поэтому самый простой способ ее замены — поручить это дело профессионалам.

  А с такими проблемами, как неисправный стартер, гораздо проще позвонить в мобильную авторемонтную службу , например, в RepairSmith. Они могут прийти вам на помощь в любом месте для замены стартера.

  Вот еще несколько вещей, которые вам понравятся с RepairSmith:

  • Быстрый контакт с онлайн-бронированием
  • Профессиональные механики, сертифицированные ASE, к вашим услугам
  • Запасной стартер и все другие используемые детали автомобиля и инструменты имеют высокое качество
  • A 12 месяцев | Гарантия на 12 000 миль на все ремонтные работы
  • Конкурентоспособные и авансовые цены

  При желании вы можете сразу же получить смету расходов на замену стартера.

  Заключительные мысли

  Стартер может выйти из строя по множеству причин.
  Это может быть поврежденная шестерня или маховик, неисправное электрическое соединение, поврежденный коммутатор, неисправный электромагнитный переключатель и многое другое.

  Теперь вы можете следовать нашему руководству, чтобы сделать это самостоятельно, но это не рекомендуется.

  Обращение с определенными компонентами, такими как стартер, следует оставить профессионалам, таким как RepairSmith.
  Просто свяжитесь с ними, и их сертифицированный ASE механик заменит ваш стартер в один миг.

  И это еще не все; обращайтесь к ним по любым автомобильным вопросам — будь то проблемы с выпускным коллектором, прокладкой, опорой двигателя, корпусом дроссельной заслонки, они могут решить все это!

  5 распространенных проблем с автомобильным стартером и способы их устранения

  Что может быть более раздражающим, чем старый, изношенный стартер, который просто не крутит? Как насчет нового стартера, который не будет проворачиваться… или неправильно зацепляться… или правильно подходить?

  Никому этого не пожелаем, особенно после того, как часть выходных вы потратили на установку нового стартера. Вот почему мы работали с техническими консультантами Summit Racing, чтобы составить это краткое руководство по устранению неполадок для начинающих. Вы обнаружите, что можете диагностировать и устранять многие новые проблемы, связанные со стартером, прямо в своем домашнем гараже. Начните с этих общих проблем:

  Проблема: Стартер не крутит или крутит медленно при повороте ключа.

  Решение №1: Проверьте остальную электрическую систему на предмет правильного напряжения, заземления и проводки. Часто стартер неправильно диагностируют как виновника проблем с электрической системой, когда проблема действительно заключается в какой-то другой области системы.

  Решение №2: Проверьте напряжение аккумулятора и убедитесь, что его достаточно для включения нового стартера. Большинству начинающих требуется не менее 90,6 вольта, чтобы перевернуть правильно.

  Решение №3: Проверьте кабели аккумулятора и убедитесь, что они в хорошем состоянии. Плохие кабели не будут обеспечивать полный ток, необходимый для работы стартера.

  Решение №4: Очистите монтажную поверхность стартера. Большинство стартеров заземляются через монтажный блок, и если на блоке слишком много масла или краски, у стартера будет неисправное заземление.

  Решение № 5: Если в вашем автомобиле есть предохранительный выключатель нейтрального положения, убедитесь, что он работает. Если этот переключатель неисправен или неправильно подключен, стартер не будет работать правильно. Вы можете проверить, подключив перемычку между клеммой защитного выключателя и главной клеммой на стартере. Если он поворачивается вместе с ключом, переключатель либо неисправен, либо неправильно подключен.

  Решение № 6: Убедитесь, что вы приобрели стартер, предназначенный для работы со степенью сжатия вашего двигателя. Двигатели со степенью сжатия 11:1 или выше обычно требуют стартера с высоким крутящим моментом и редуктором. В противном случае двигатель будет проворачиваться медленно.

  Проблема: Стартер не включается или не выключается должным образом.

  Решение №1: Из-за различий в конструкции между производителями может потребоваться установка или удаление прокладок стартера между монтажным блоком стартера и двигателем. Если стартер срабатывает слишком сильно, установите прокладки в точке крепления. Если зацепления недостаточно, стартер не захватывает достаточное количество зубьев гибкой пластины, и вам необходимо удалить прокладки.

  Решение №2 (только Ford): Убедитесь, что ваш стартер предназначен для работы с вашей коробкой передач. Ford использует два разных стартера со смещением, в зависимости от используемой трансмиссии.

  Решение №3 (только для Chevy): Убедитесь, что ваш стартер предназначен для гибкой пластины или маховика. В двигателях Chevy используются два гибких диска / маховика с разным количеством зубьев — 153 зубца и 168 зубьев.



  ---

  См. также:
  Пакет с почтой в понедельник: поиск причин отказа стартера
  Видео: Как устранить проблемы со стартером

  ---

  Проблема: Стартер вышел из строя вскоре после установки.

  Решение №1: Убедитесь, что вы приобрели стартер, предназначенный для работы со степенью сжатия вашего двигателя. Двигатели со степенью сжатия 11:1 или выше обычно требуют стартера с высоким крутящим моментом и редуктором. В противном случае двигатель будет проворачиваться медленно.

  Решение № 2: Проверьте положение стартера по отношению к коллекторам. Если ваш стартер постоянно нагревается от тепла выхлопных газов, есть вероятность, что он выйдет из строя раньше. Вам либо понадобится другой дизайн стартера, либо вам придется установить теплозащитный экран стартера со своим следующим стартером.

  Решение №3: Очистите монтажную поверхность стартера. Большинство стартеров заземляются через монтажный блок, и если на блоке слишком много масла или краски, у стартера будет неисправное заземление. Это приведет к тому, что стартер будет потреблять чрезмерный ток, что приведет к его перегреву и износу.



  Проблема: Стартер неправильно закручивается.
