Как проверить датчик холостого хода своими руками

Двигатель

18.09.2017

0 7 464 3 minutes read

Современные авто умеют поддерживать холостые обороты самостоятельно, благодаря умной электронной начинке. А именно, благодаря специальному регулятору (датчику). Рассмотрим как он работает, и как проверить датчик холостого хода (РХХ) своими руками.

Оглавление

  • 1 Небольшой, но важный узел
  • 2 Конструкция РХХ: всё просто
  • 3 Как проверить датчик холостого хода своими руками

Небольшой, но важный узел

О том, для чего нужен регулятор холостого хода (или датчик), красноречиво говорит его название. Во время работы двигателя именно этот датчик отвечает за подачу определённой дозировки воздуха, которая необходима для поддержания минимальных оборотов.

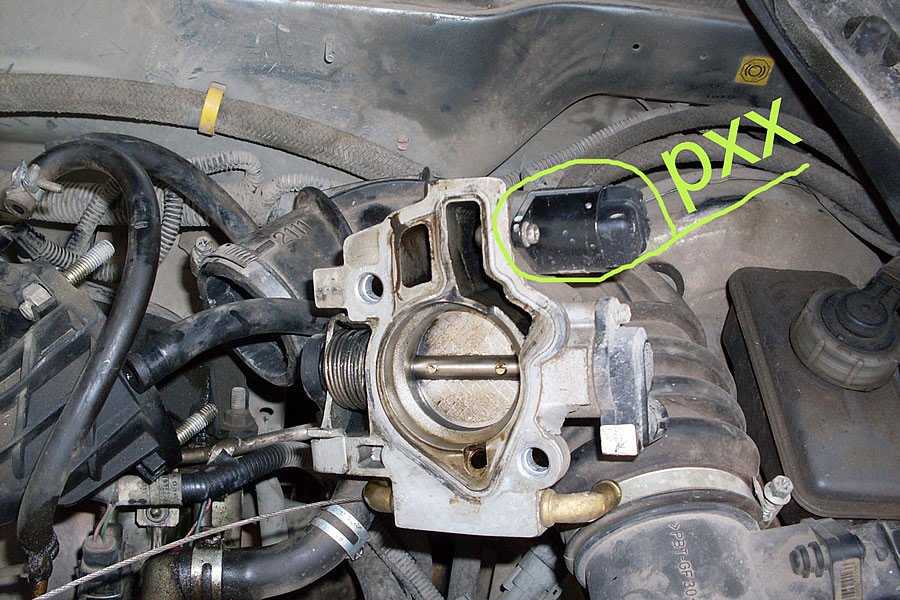

Находится датчик в непосредственной близости от дроссельной заслонки, но подаёт воздух не через неё, а в обход по специальному каналу.

Конечно же, сам по себе датчик холостого хода вряд ли бы справился с такой сложной задачей, ведь поддержание оборотов дело хлопотное и зависит и от температуры воздуха на улице, и от нагрузки на мотор, и от других факторов, которые необходимо учитывать.

Функционирует датчик под чутким руководством электронного блока управления силового агрегата (ЭБУ), получающего данные о состоянии двигателя от огромного количества других датчиков (расхода воздуха, положения коленвала и т.д.).

Электроника отслеживает всю эту информацию и на её основе принимает решение о том, сколько нужно воздуха подать во впускной коллектор, чтобы холостые обороты были стабильными и двигатель не заглох в конкретный момент времени.

По сути, регулятор холостого хода выступает в данной процедуре в качестве исполнительного устройства.

Конструкция РХХ: всё просто

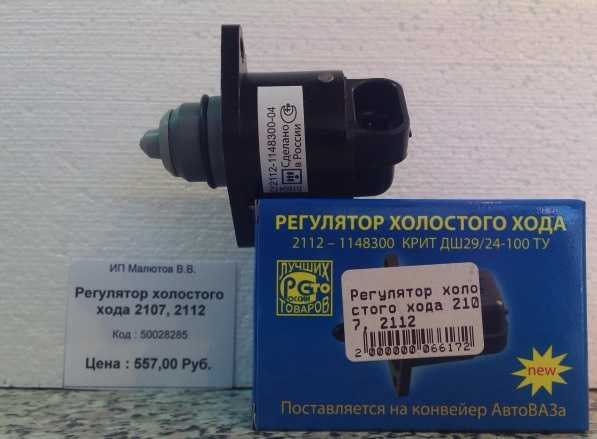

Конструкция нашего сегодняшнего героя статьи очень проста. Состоит датчик холостого хода из таких элементов:

  • шаговый электромоторчик;
  • подпружиненная конусная игла.

Шаговый электромотор под управлением ЭБУ поворачивается на определённый угол, подтягивая или отпуская иглу, которая, в свою очередь, приоткрывает или наоборот закрывает обводной канал подачи воздуха в обход заслонки дросселя. Вот и весь несложный конструктив.

Как проверить датчик холостого хода своими руками

Итак, мы плавно подходим к ключевому вопросу — как проверить датчик холостого хода?

На самом деле о неисправности этого устройства могут говорить ряд симптомов, а именно:

  • непонятные скачки оборотов двигателя, как в большую, так и в меньшую сторону;
  • при переходе на малые обороты мотор глохнет;
  • подключение потребителей (фары, кондиционер и прочее) не влияет на обороты, хотя они должны меняться.

Если вы заметили что-то из данного списка, то настало время продиагностировать регулятор холостого хода.

Для этого можно поехать в автосервис, а можно не тратить лишние деньги и всё сделать самому, ведь процедура на самом деле не слишком сложная. Есть несколько способов, как проверить датчик холостого хода своими силами.

Как правило, датчик холостого хода находится недалеко от датчика положения дроссельной заслонки, но если это вам ни о чём не говорит, то можно открыть техническую документацию автомобиля, где будет обозначено местонахождение РХХ. После того как узел найден, нужно его демонтировать.

Один из способов предусматривает проверку датчика холостого хода без каких-либо специальных приборов.

Необходимо лишь снять его и завести автомобиль – если узел исправен, то в момент старта игла РХХ должна переместиться на какое-то небольшое расстояние.

Если же этого не произошло, то вперёд в автомагазин, но помните, дело может быть и не в самом узле, поэтому следующий способ более точно укажет на неисправность.

Для второго способа понадобится мультиметр, который измеряет напряжение и сопротивление.

Отсоединив клемму датчика, измеряем сопротивление между выводами A, B, а также C и D – в обеих случаях оно должно находиться в пределах 50 – 53 Ом.

В свою очередь между контактами A и C, B и D прибор покажет бесконечность.

Данные результаты говорят об исправности самого датчика холостого хода. Далее придётся завести авто и промерить напряжения на контактах соединительной клеммы, идущей к РХХ.

В идеале прибор покажет около 12 Вольт. Если же напряжения на клемме нет, то возможно, что проблема не с ним, а с проводами или блоком управления, и тут уже, скорее всего, придётся обращаться к специалистам.

Ну примерно так друзья, мы с вами узнали, как проверить датчик холостого хода своими силами. И теперь, если вдруг ваш автомобиль стал внезапно глохнуть на холостых, вы будете знать что делать.

Спасибо за внимание и до скорых встреч!

Посмотрите видео и прочтите интересные статьи Vvti Toyota — что это за зверь? и Секреты значков приборной панели.

//www.youtube.com/watch?time_continue=359&v=nUl2ZS8P3YM

Статьи по теме

Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109.

Замена датчика холостого хода своими руками. Как заменить датчик холостого хода ВАЗ. Самостоятельная замена регулятора холостого хода ВАЗ. Признаки неисправностей РХХ и диагностика.

Датчик холостого хода — это автомобильный узел, который стабилизирует обороты мотора в режиме холостого хода. Отметим, что регулятор холостого хода и датчик холостого хода — это одно и то же. При этом правильнее говорить регулятор холостого хода (сокращенно РХХ), поскольку все автомобильные датчики являются измерительным оборудованием. Если в работе РХХ есть проблемы, у вас могут возникнуть сложности с управлением автомобилем. Об этом далее в статье.

Содержание

  • Датчик холостого хода — конструкция и назначение
  • Место установки и принцип работы датчика холостого хода
  • Признаки неисправности датчика холостого хода
  • Диагностика работы датчика холостого хода, как сделать диагностику своими руками?
  • Инструменты, приспособления, расходные материалы
  • Как заменить датчик холостого хода своими руками (пошагово)
  • Как можно восстановит работоспособность датчика холостого хода (подробно)
  • Советы профи

Датчик холостого хода — конструкция и назначение

Как уже было сказано, датчик холостого хода — это устройство, контролирующее холостые обороты мотора. Благодаря ему двигатель поддерживает оптимальные режимы работы, что увеличивает срок службы его составляющих. Кроме того, в холодное время холостые обороты прогревают силовой агрегат до рабочей температуры. Таким образом, РХХ отыгрывает достаточно важную роль в работе двигателя автомобиля. Кстати, он состоит только из трех компонентов:

  • Шаговый электродвигатель.
  • Пружина.
  • Шток, на конце которого есть конусная игла.

С более подробным строением этого элемента вы можете ознакомиться на картинке ниже:

Место установки и принцип работы датчика холостого хода

На машинах семейства ВАЗ РХХ находится на дроссельном узле, а точнее, на его корпусе, возле механизма положения дроссельной заслонки. Крепится он двумя винтами. Суть работы РХХ заключается в открытии/закрытии канала, проходящего в обход дроссельной заслонки. Когда мотор работает, датчик оборотов вращения коленчатого вала сообщает о скорости вращения элемента (зачастую сведения передаются с помощью специальных меток).

Контроллер, в свою очередь, принимает решение: открыть или закрыть клапан. Руководствуется он при этом разными алгоритмами и расчетами. Далее датчику ХХ поступает команда, которую нужно выполнить. Так, посредством выдвигания штока с иглой уменьшается или увеличивается подача горючего в мотор.

Признаки неисправности датчика холостого хода

О неисправностях РХХ могут говорить такие симптомы:

  • «Плавают» обороты мотора на ХХ.
  • При прогреве авто обороты двигателя не увеличиваются.
  • Плохой запуск силового агрегата даже при нажатии газовой педали.
  • Внезапная остановка работы мотора на нейтральной передаче.
  • Падение оборотов двигателя после включения энергопотребителей: магнитолы, печки, кондиционера или фар.

Отметим, что такие признаки могут спровоцировать и другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Лишь убедившись в поломке РХХ можно приступать к замене датчика.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

Инструменты, приспособления, расходные материалы

При проведении работ по замене РХХ вам потребуются только две крестовые отвертки, а также немного двигательного масла, чтобы смазать уплотнительное кольцо.

Как заменить датчик холостого хода своими руками (пошагово)

Порядок работ:

  1. В первую очередь обесточьте бортовую систему автомобиля, для чего снимите с АКБ минусовую клемму.
  2. Затем отсоедините колодку с проводами, которые идут к датчику от дроссельного патрубка. Для этого нажмите пальцем на пластмассовую защелку-фиксатор.
  3. Теперь выкрутите два болта крепления и снимите с патрубка датчик. Иногда здесь могут возникать проблемы — винт, расположенный возле ресивера, может выпасть во время выкручивания. Во избежание этого, желательно извлечь сначала левый крепежный механизм, а затем откручивать правый.
  4. Теперь следует немного потянуть на себя датчик и выкрутить правый винт. Такая последовательность позволит не растерять элементы крепления и значительно ускорить процесс снятия.
  5. Когда старый датчик демонтирован, установите на его место новый. В целом установка РХХ выполняется аналогично демонтажу, только в обратной последовательности. Специалисты рекомендуют перед работой нанести на уплотнительное кольцо несколько капель двигательного масла.
  6. Последний этап — калибровка РХХ. На отечественных авто данная процедура автоматизирована, поэтому вам нужно только надеть минусовую клемму и включить зажигание на несколько секунд, после чего снова выключить его. На этом калибровка РХХ успешно завершена. Транспортное средство полностью готово к эксплуатации.

Как можно восстановит работоспособность датчика холостого хода (подробно)

Порядок работ:

  • Открутите две крепежные гайки дроссельного узла и отводим его в сторону на 10 мм.
  • Затем отсоединяем от ДХХ колодку проводов.
  • Наносим на ватную палочку WD-40 и тщательно прочищаем все каналы.
  • Далее крестовой отверткой откручиваем два болта, крепящие РХХ. Если здесь нет креплений, придется снимать дроссельный узел.
  • Теперь вытащите сам механизм. При наличии на нем масла и черной грязи, кроме чистки РХХ, нужно будет выполнить очистку всей дроссельной заслонки.
  • Затем нанесите WD-40 на конусную иглу с пружиной.
  • После очистки устройство сушится и монтируется на место.
  • Перед установкой проверьте расстояние от корпуса устройства до иглы — оно должно составлять 23 мм.

Советы профи
