ВАЗ 2114 признаки неисправности внутреннего шруса, способы диагностика

Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными. На переднеприводных автомобилях используется подвеска типа “Макферсон” или “многорычажка”. Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют “гранаты”, доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым “слабым местом” переднего привода. Несмотря на прочные материалы, используемые при производстве “гранат”, а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не “попасть” на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности “гранаты”.

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние “гранаты” контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате “старения резины”, воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа

  1. Заводской дефект (брак), низкое качество металла;
  2. Нарушения правил установки во время замены ШРУСа;
  3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
  4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали “свое дело”;
  5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
  6. Естественный износ деталей (например, когда на машине в годах “умирает” ШРУС удивительного здесь ничего нет).

Признаки неисправности ШРУСа

  1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
  2. Хруст, который слышен, когда вы трогаетесь. Особенно слышно, когда вы резко стартуете с места.
  3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа, при вывешенном колесе, но об этом чуть позже.
  4. Рывки во время разгона.

Как проверить ШРУС

  1. Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего “граната” постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны хрустит ШРУС и готовьтесь к его замене.
  1. Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.
  1. Третий способ. Вывешиваем “передок” или поднимаем машину на подъемнике. Включаем первую передачу или включаем “D”. Если ШРУС неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену “гранаты” лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как определить неисправность ШРУСа? — инструкция

У каждого из автомобилей свое слабое место, однако есть поломки, характерные для целого класса машин. В отношении переднеприводных транспортных средств такой поломкой чаще всего выступает неисправность ШРУСа. Сегодня будем разбираться, как ее определить.

Но прежде хотелось бы напомнить вам, что ШРУСы — это сборное понятие, включающее в себя и внутренние шарниры равных угловых скоростей, и наружные, подробнее здесь. Неисправность каждого из них определяется по-своему.

Как определить неисправность наружного ШРУСа?

Проще всего, ведь для этого достаточно просто выкрутить руль в крайнее положение и тронуться с места. Если ШРУС неисправен, он обязательно «захрустит».

Как определить неисправность внутреннего ШРУСа?

С внутренним шарниром равных угловых скоростей все немного сложнее, чем с внешним, ведь добиться его максимального искривления достаточно сложно.  Как же распознать поломку?

  1. Приподнять машину на подъемнике.
  2. Включить первую передачу и прислушаться. Если внутренняя «граната» неисправена, она обязательно даст о себе знать.

Если же произвести подобную проверку по тем или иным причинам вы не можете, попытайтесь найти дорогу похуже и поочередно наезжать левым и правым колесом на выбоины и ямы, возможно, вам повезет и неисправная деталь, если она именно такая, даст о себе знать.

Что делать с обнаруженной неисправностью?

Если диагностика автомобиля показала, что «граната» требуют замены, то ее необходимо провести как можно скорее, например — замена ШРУСа ВАЗ 2109. Объясняется такая спешка теми опасными последствиями, которые может вызывать запущенная поломка, самым страшным из которых можно назвать «срез» ШРУСа во время движения на большой скорости со всеми вытекающими отсюда последствиями.

Ну, а чтобы ваши шарниры служили как можно дольше:

  • избегайте плохих дорог;
  • следите за целостностью пыльников, чтобы в них не попадала влага, пыль и не терялась смазка;
  • не газуйте на поворотах;
  • при замене устанавливайте только качественные запчасти от проверенных производителей;
  • выбирайте плавный старт агрессивной езде.

Видео.

Рекомендую прочитать:

Похожие публикации

Как определить какой шрус хрустит

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса.

Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

  • на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
  • в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Хрустит ШРУС: как определить какой ШРУС хрустит, сколько можно ездить

Каждый опытный водитель в ходе эксплуатации своего автомобиля всегда прислушивается к различным звукам. Появление нехарактерных стуков или гудения может свидетельствовать о наличии какой-либо неисправности. Оперативная диагностика в большинстве случаев помогает существенно сэкономить ваши средства на дальнейшем ремонте.

В автомобилях с передним и полным приводом нередко возникают проблемы с ШРУСом (шарниром равных угловых скоростей). Подобные детали изготавливаются из высококачественных сплавов металлов, однако даже это не спасает от возможной поломки. Главным признаком неисправности в данном компоненте является появление специфического звука потрескивания.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

  • Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
  • Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
  • Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Действительно ли виноват ШРУС

Как только вы услышали хруст в своем автомобиле, не стоит делать однозначных выводов, ведь источником может оказаться какой-либо другой компонент. Определить причастность шарниров равных угловых скоростей можно двумя способами.

Выверните колеса своего авто до упора в бок, а затем попробуйте тронуться в таком положении. Если именно в этой ситуации будет слышен хруст, то проблема действительно в шарнирах. Также проявляться эта неполадка может во время преодоления небольших преград, например, ям на проселочной дороге. На ШРУСы будет оказываться повышенная нагрузка, и вы должны услышать звуки хруста.

Причины появления

Прежде чем говорить о том, как определить какой ШРУС хрустит, необходимо выяснить наиболее распространенные причины данной проблемы. Правильная диагностика существенно упрощает ремонт. К ключевым причинам этого явления можно отнести:

  • Бракованная деталь. В автосервисе вам могли установить ШРУС, который был выполнен не по стандартам, из-за чего уже с завода были просветы. В этой ситуации самым лучшим решением будет полная замена ШРУСа.
  • Отсутствие или недостаточное количество гранитной смазки. Рекомендуется восполнить ее количество до необходимого объема.
  • Сильный износ пыльников. В ходе эксплуатации эти компоненты теряют свою эластичность, из-за чего в конструкцию шарниров попадает песок, грязь, вода и пыль. Все они ведут к появлению специфического хруста.
  • Агрессивный стиль вождения. В таких ситуациях на шарниры идет очень большая нагрузка, что существенно сокращает срок эксплуатации. При постоянно агрессивном вождении хруст не заставит себя долго ждать.

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

  1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
  2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Диагностика внутреннего ШРУСа

Определить неисправность этого компонента бывает достаточно трудно, а иногда без помощи специалистов не обойтись.

Водители могут испробовать ряд тестов, чтобы попытаться самостоятельно определить неисправность этой детали. Для этого необходимо найти прямую дорогу с небольшими выбоинами. Проехаться по ней без поворотов. Если вы услышите знакомый звук, это скажет о явной поломке внутреннего шарнира.

Также можно нагрузить заднюю часть автомобиля (пассажирами или багажом), чтобы перед авто поднялся. В такой ситуации ось внутреннего ШРУСа изогнется, поэтому при езде даже по ровной дороге должны быть слышны характерные звуки.

Можно ли ездить, если хрустит ШРУС

Четкого ответа на этот вопрос нет, так как компонент может быть лишь частично изношен, поэтому еще прослужит определенное количество километров без каких-либо последствий. При появлении хруста все специалисты настоятельно рекомендуют обратиться в сервис, так как промедление может привести к более серьезным последствиям, в число которых входит:

  • Заклинивание конструкции. Шарнир полностью перестает вращаться. Это крайне опасно во время движения на большой скорости. Потеря управления автомобилем грозит смертельной опасностью и попаданием в дорожно-транспортное происшествие.
  • Разрыв полуоси или вала. Крутящий момент не будет поступать на колеса, что приведет к невозможности продолжать движение на вашем автомобиле. Также всегда существует опасность, что разрыв повредит другие компоненты, находящиеся в непосредственной близости.

В большинстве случаев необходима полная замена шарниров равных угловых скоростей, однако при незначительном износе водители могут провести ряд работ, которые помогут устранить хруст. В их число входит:

  • проверка целостности пыльников и их замена в случае износа;
  • чистка конструкции замена смазки;
  • в некоторых случаях для устранения люфта можно попробовать отшлифовать поверхность.

Появление хруста не является критичным, и вы сможете доехать до дома или автомастерской. Но при обнаружении подобных звуков, естественно, рекомендуется сразу же принять соответствующие меры по устранению неисправности. Чем раньше будет выполнен ремонт, тем дешевле он выйдет. Приведенная выше информация поможет в гаражных условиях каждому автомобилисту определить поломку конкретного шарнира.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса.

Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

  • на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
  • в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Устройство ШРУСа, как определить какая граната хрустит

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».
” alt=””>
На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.
” alt=””>
Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

Как выбрать наружный ШРУС для ВАЗ 2114

На чтение 6 мин. Просмотров 262 Обновлено

Бурное развитие производства автомобилей с передним приводом вряд ли стало возможным без шарнира, делающего угловые скорости равными, или ШРУСа. Совершенствование его применения породило дискуссии, какой ШРУС лучше, трипоидный или шариковый.

Для чего нужен ШРУС?

Сегодня ШРУСы – одни из самых эффективных механизмов, ровно передающих от мотора без мощностных потерь крутящий момент через коробку переключения передач на поворачиваемые ведущие колеса. Обычно внешний и внутренний шарниры с помощью упорных и стопорных колец прикрепляются к валу со шлицами. Внешний соединяется с колесной ступицей. Он передает на колесо крутящий момент и обеспечивает поворот.

Внутренний приспособлен к осевым перемещениям и устанавливается на привод со стороны коробки переключения передач. От нее передается вращение к приводному валу. При этом скорость вращения входного и выходного валов одинаковы, она не меняется в зависимости от угла работы шарнира.

Отличаются друг от друга тем, что в шариковом имеются шарики, делительные канавки или рычажки, а в трипоидном – ролики со сферической поверхностью и вилка.

Шарнир, где используются шарики, обычно представляет собой:

  • корпус;
  • обойму с пазами;
  • шесть шариков в пазах обоймы;
  • удерживающего эти шарики сепаратора;
  • защитный чехол со смазкой ШРУСа.

Этот ШРУС посредством шлицов соединяется с приводным валом.

В трипоидном шарнире имеется корпус, в котором находится вилка с тремя лучами. Она напрессована на шлицы выходного вала. На лучах вилки закреплены три ролика с полусферической поверхностью, вращающихся на игольчатых подшипниках. Под них в корпусе трипоида вырезаны канавки, благодаря которым создается нужный угол поворота шарнира и возможность продольного смещения. Функции, которые он выполняет, отличаются в зависимости от того внутренний трипоид ШРУСа или внешний.

Таким образом, главное отличие между ШРУСами, что первый вращается с помощью шариков, а второй – благодаря игольчатым подшипникам.

Советы по выбору

В Сети можно обнаружить немало мнений специалистов и автовладельцев относительно того, какой из ШРУСов, трипоидный или шариковый, показывают себя лучше.

Большинство из них отмечают преимущества трипоидного ШРУСа:

  • способность без люфтов и ударных нагрузок работать под 45-градусным углом, обеспечивая достаточную поворачиваемость колеса;
  • надежнее и долговечнее, одномоментно не выходит из строя;
  • больше продольное перемещение, чем у шарикового, что позволяет компенсировать нагрузки;
  • при повороте шарнира на большой угол, лучше противодействует нагрузкам;
  • существенно устойчивее против скручивания;
  • малые потери при осевом перемещении и смазанные легкой смазкой игольчатые подшипники дают ему высокий КПД;
  • удобство установки, замены и обслуживания из-за достаточного пространства в месте установки;
  • замечательная взаимозаменяемость с однотипными устройствами;
  • в трипоидном меньше деталей, дешевле в изготовлении.

Для долговечной работы трипоидный и шариковый ШРУС изготавливают из высокопрочных металлов. Так соблюдается геометрическая точность этих механизмов и способность без потерь передавать крутящий момент.

К обоим типам шарниров предъявляются повышенные требования относительно герметизации. Для этого они защищаются резиновым или силиконовым герметичным чехлом, который предохраняет механизмы от попадания грязи, воды и пыли. Такой чехол обеспечивает долгие годы эксплуатации шарнира. Его повреждение и несвоевременная замена приводит к быстрому выходу ШРУСа из строя.

Постоянного внимания требуют трипоиды, способные поломаться даже в результате попадания в них малого количества пыли и грязи.

Замена

Изначально шрусы позиционировались как элементы очень продолжительного срока службы. Производители даже уверяли, что они могут прослужить ровно столько, сколько сам автомобиль.

Но на деле все не так красочно, как описывается. Предел срока жизни у гранаты есть. Какой гранаты, спросите вы. Граната — это и есть шрус. В народе часто используется именно понятие «граната». Объясняется это очень просто — с виду шрус напоминает гранату. Потому не путайтесь, если услышите «граната» при разговорах о шрусах. Это одно и то же.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.

Когда требуется замена

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь. Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства.

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

Советы бывалых автомобилистов

Опыт — это бесценная вещь, которая может пригодиться вам в процессе эксплуатации и ремонта автомобиля. Но если собственного еще нет, можно воспользоваться опытом и навыками бывалых автомобилистов. Они неоднократно сталкивались с ситуациями, подобными вашей. Выход из строя шруса — точно не исключение.

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

  1. Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
  2. Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
  3. Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
  4. Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
  5. Стопорная гайка на ступице затягивается специальным динамометрическим инструментом. Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
  6. При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
  7. Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов. Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Внутренний шрус Ваз 2110 – основные неисправности и ремонт своими руками

Внутренний шрус ВАЗ 2110 или шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля.

Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство Шруса Ваз 2110

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

  1. Стопорное кольцо.
  2. Шарики.
  3. Сепаратор.
  4. Пыльник, который в техническом руководстве указан как гофрированный чехол.
  5. Корпус.
  6. Вал привода.
  7. Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Схема внутреннего Шруса Ваз 2110

Где расположен внутренний шрус Ваз 2110

Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Расположение внутреннего и наружнего Шруса Ваз 2110 обозначено стрелочками

Диагностика и поиск неисправностей внутреннего Шруса Ваз 2110

Если постоянного уделять внимание и следить за внутренним Шрусом, то он спокойно прослужит 150-200 тыс. км. В противном случае, неисправности могут проявиться уже на первой сотне тысяч км.

Главные враги любых шарнирных механизмов — пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Стоит владельцу автомобиля прозевать повреждение эластичного чехла и какое-то время ездить без его замены, как внутрь попадет та самая грязь, которая рано или поздно сделает свое дело, даже если вы поменяете пыльник.

Существуют и другие причины, ведущие к неисправности и замене элементов:

  1. в механизме недостаточно смазки либо ее качество оставляет желать лучшего;
  2. слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
  3. заводской брак в деталях узла.

Вывод: большую часть причин можно предусмотреть и предотвратить с помощью профилактики, откладывая замену гранат на неопределенный срок

Если во время эксплуатации автомобиля Ваз 2110 появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

  1. во время движения на повороте из передней части авто доносится характерный хрустящий звук, как будто при работе стальные шарики задевают за корпус;
  2. то же, только вместо хруста слышен стук, он может пропадать при прямолинейном движении;
  3. постоянный хруст, не исчезающий при езде по прямой, говорит об износе внутренней гранаты.

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу.

Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

  1. Выберите ровную площадку, чтобы хватило места для разворота Нивы. Сделайте по ней несколько кругов за и против часовой стрелки, вывернув рулевое колесо до упора. Внимательно прислушайтесь к возникающим звукам. Если они похожи на хруст, переходите ко 2 части диагностики.
  2. Установите машину над смотровой ямой и проверьте наличие люфта во всех 4 узлах вручную, раскачивая и поворачивая полуось в разных направлениях. Изношенный шарнир сразу даст о себе знать.
  3. Если при этом обнаружилось, что поврежден пыльник либо из него вытекает вода, то ШРУС в этом месте наверняка пришел в негодность.

Теперь подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа.  А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Внутренний шрус Ваз 2110 – пошаговая инструкция замены своими руками

До того, как начинать работу по самостоятельной замене внутреннего Шруса Ваз 2110  нужно все подготовить.

Для этого необходимо зафиксировать автомобиль, включить 4 скорость, затянуть ручник. Зафиксировать задние колеса противооткатными клиньями. Если их нет, воспользоваться брусками похожей формы. Снять защитный колпак, открутить гайку ступицы «плечом» (удлинителем) – трубой или монтировкой. После того как будет снята ступичная гайка, открутить болты крепления колеса.

Переходим к пошаговой инструкции:

  1. Домкратом вывесить колесо, на котором предполагается замена ШРУСа.
  2. Открутить болты, чтоб извлечь упорную шайбу гайки ступиц.
  3. Выкрутить 2 болта, которые фиксируют нижнюю шаровую опоры поворотного кулака.
  4. Если ШРУС заменяется справа, вывернуть руль по максимуму влево, а если слева, то – вправо.
  5. Оттянуть поворотный кулак и стойку. Достать из ступицы шлицевой конец наружного ШРУСа. Монтировкой извлечь внутренний шарнир из коробки передач.
  6. Зафиксировать в тисках вал привода, снять хомуты с наружного и внутреннего ШРУСов. Пыльники вывернуть наизнанку. Если они где-то разорваны или порезаны, можно просто срезать их ножом.
  7. Демонтировать с вала ШРУС ВАЗ 2110. Можно воспользоваться молотком и деревянной или бронзовой наставкой.
  8. Сборка выполняется в обратном порядке. При этом установить новую гайку ступицы. По завершении затяжки нужно законтрогаить ее край, чтоб избежать раскручивания.
  9. При установке внутреннего ШРУСа пластмассовая заглушка ставится на конец вала.
  10. Перед тем как поставить ШРУС ВАЗ 2110, нужно удостовериться, что нанесено достаточное количество смазки. На внутренний ШРУС поставить стопорное кольцо.
  11. После того, как привод поставлен в коробку, посадить его в полуосевую шестерню, чтоб он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной наставки по всему периметру оси вала.

Как заменить внутренний шрус Ваз 2110 – видеоинструкция



Какие гранаты лучше на ВАЗ 2114: подбираем оптимальный вариант

Автор Сергей Жигулин На чтение 5 мин. Опубликовано

Перед тем, как рассмотреть основную тему статьи — какие гранаты лучше на ваз 2114, следует сначала разобраться, что из себя представляет данная деталь. Шрус (по-другому называемый гранатой из-за его характерной формы) — это элемент передней подвески автомашины, отходящий от ступицы каждого из колес. Он имеет продолговатую форму с утолщением на конце. Основное его назначение — это передача момента вращения на максимальных углах поворота (достигающих 70 градусов).

Шрус ваз 2114

Что же касается срока его эксплуатации, то можно отметить, что изначально шрусы создавались как элементы с очень большим сроком службы (в некоторых случаях равным сроку службы самой автомашины). Но, на практике повреждения гранаты случаются довольно часто, и основная причина этого — износ или трещины на пыльнике шруса, благодаря чему внутрь попадают пыль и грязь, нарушающие целостность конструкции и вызывающие ее повреждение.

Проверить повреждение гранаты довольно просто — нужно лишь максимально вывернуть колеса автомашины в любую сторону и осмотреть подвеску. В случае, если пыльники повреждены (то есть имеют трещины или разрывы), следует немедленно их заменить. А в ситуации, когда во время движения слышны скрежет или другие посторонние шумы, исходящие от подвески, можно сделать выводы о повреждении гранаты и выходу ее из строя.

В таком случае продолжать движении категорически не рекомендуется — во-первых, это очень опасно и может привести к дорожным происшествиям, а во-вторых — езда при неисправном шрусе может повлечь за собой поломку ряда других деталей и механизмов, в результате чего общая стоимость ремонта значительно возрастет.

Место положения шруса

В случае, если поврежден шрус и слышен шум от передней подвески, продолжать поездку категорически нельзя. Это может не только повлечь за собой поломку других элементов автомобиля, но и очень опасно для жизни.

Замена шрусов

Для того, чтобы выполнить замену вышедшей из строя гранаты — вовсе необязательно обращаться в сервисный центр. Выполнить эту процедуру вполне по силам и самому автомобилисту.

Инструмент

Для того, чтобы заменить шрусы, потребуется следующий набор инструментов и приспособлений:

  • домкрат;
  • башмаки;
  • набор торцевых головок;
  • накидные ключи;
  • специальная смазка для шрусов;
  • чистая тряпочка или ветошь;
  • новые пыльники.

Пора менять шрус

Для увеличения срока службы шрусов следует регулярно проверять состояние их пыльников. Даже небольшая трещина на пыльнике может послужить причиной выхода шруса из строя.

Сам ремонт можно проводить в любом месте, но будет намного лучше, если автомобиль удастся поставить на эстакаду либо расположить над достаточно глубокой ремонтной ямой — это значительно облегчит усилия автолюбителя и сделает сам процесс более аккуратным.

Процесс

Вся замена гранат происходит следующим образом:

  1. Заглушить двигатель и поставить автомашину на ручник.
  2. Застопорить колеса башмаками (если необходимо).
  3. С помощью «балонника» выкрутить болты крепления колес.
  4. Вывесить переднюю часть автомашины.
  5. Снять стопорное кольцо в центре гранаты.
  6. С помощью ключа на 13 открутить крепежи шаровой опоры в верхней части (крепления нижней части откручивать необязательно — они не будут мешать процессу).
  7. Используя монтировку, слегка сдвинуть опору с пазов.
  8. Сбить ступицу со шлицов шруса (использовать мягкий молоток или дощечку-прокладку!).
  9. Снять сломанный шрус.
  10. Проверить крепежный шток на наличие повреждений.
  11. Удалить со штока старую смазку при помощи тряпочки.
  12. Установить на место новый шрус (а именно — сам шрус, стопорные кольца, гайки, хомуты и новый пыльник).
  13. Во время сборки узел следует обильно, но не чрезмерно, смазать специальной смазкой.

Устройство шруса

После того, как новый шрус будет установлен на свое место, останется только выполнить сборку всего узла в обратном порядке. При этом, стоит обратить особое внимание на установку и затяжку стопорной гайки ступицы — делать это нужно исключительно с применением динамометрического ключа и затягивать строго с тем усилием, которое прописано в паспорте автомобиля. А вот о том, какую гранату лучше поставить на ваз 2114 — поговорим ниже.

Гранату какой марки выбрать и какие пыльники установить?

Практически все автомобилисты, столкнувшиеся с поломкой этого элемента, задаются вопросом — какой шрус лучше на ваз 2114 — отечественного или же импортного производства? Ответить на этот вопрос можно полностью однозначно — самые лучшие шрусы — это оригинальные, выпускаемые самим автовазом.

Единственная сложность, которая здесь существует — это то, что такие гранаты в продажу не поступали и не поступают, поэтому достать их очень сложно.

Можно либо попробовать поискать их на авторазборах (правда, здесь можно по незнанию купить и б/у, что не совсем хорошо — ведь деталь может быть уже повреждена) либо поехать на официальный сервис автоваза (но цена при этом будет очень высокой). По этим причинам лучше всего будет обратить внимание на продукцию других производителей.

Шрус для ваз 2114

Так, ответом на вопрос какой наружный шрус ваз 2114 лучше, может стать любая из следующим фирм:

  • Lobro;
  • Hola;
  • Kraft;
  • GKN;
  • GLO;
  • FINWHALE;
  • LPR;
  • Меttеlli.

Граната GKN для ВАЗ 2114

Первые три фирмы в этом списке — особенно популярны среди отечественных автолюбителей, поэтому если в автомагазине есть возможность выбора, будет лучше отдать предпочтение именно им. Также, покупая новые гранаты, не стоит забывать и о покупке новых пыльников (монтировать новые шрусы со старыми, пусть и «рабочими», пыльниками — будет очень большой ошибкой).

О том же, какие пыльники шруса лучше на ваз 2114 — говорить подробно не стоит. Все пыльники в настоящее время можно разделить на два типа — обычные, почти ничем не отличающиеся от пыльников, устанавливаемых на заводе, и так называемые «усиленные».

Покупая последние, стоит помнить, что вместе с ними следует прикупить и крепежные хомуты увеличенного размера, поскольку хомуты от обычных пыльников не подойдут. Все эти пыльники имеют примерно одинаковое качество, в не зависимости от фирмы-изготовителя (некоторые считают, что пыльники из силикона служат чуть дольше, но, как показывает практика и отзывы многих автомобилистов — отличие силиконовых пыльников от обычных по сроку службы — минимальное).

Самое важное, что следует сделать при покупке пыльника — проверить его качество. Он не должен иметь трещин, разрывов или других повреждений. Заменять пыльники шруса на новые следует при первых же признаках износа.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:


Как проверить шрус на машине

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами.
Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста.
Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.
Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Отличительные особенности конструкции внутреннего ШРУСа

Схематическое изображение ШРУСов передних колес

Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Разное устройство наружного и внутреннего ШРУСов обусловлено немного разными режимами работы шарниров.

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный.
Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.)
В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок.
Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.
Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».
Как же определить, неисправен внутренний ШРУС или наружный?
При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.
Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.
Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.
Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.
Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов

Пыльник внутреннего ШРУСа

В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.
Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира.
Вообще, – возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.
Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.

Чтобы объяснить, как проверить шрус на исправность, надо сначала рассказать о нем, и дать элементарные знания о причинах его неисправностей.

Итак, шрус или гомокинетический шарнир – это механизм передачи крутящегося момента по всей оси от трансмиссии к колесам, для равномерного распределения его при поворотах.

Раньше эта задача была возложена на карданные шарниры. Однако, из-за неравномерной передачи угловых скоростей, наблюдалось значительная потеря мощности, ускоренный износ шарниров и шин, трансмиссия подвергалась сильным перегрузкам. Срочно потребовался механизм, который мог избавить от этих проблем. И он был разработан.

Водители часто его называют гранатой. Считается, что ставят его только на автомобили с передним приводом. Однако это не так, ими снабжены и заднеприводные модели с независимой подвеской. Использование шарнира равных угловых скоростей обеспечивает:

— улучшенные характеристики управляемости

— экономный расход горючего из-за уменьшения потери мощности

Разновидности шруса

Различаются эти механизмы по установочному месту и по конструкции.

Каждому колесу достается пара шарниров: внутренний — соединяет коробку скоростей с полуосью, внешний – полуось с колесом, точнее ее ступицей. Именно такая конструкция обеспечивает равномерность передачи крутящегося момента при поворотах. Канавки на внутренних шарнирах прямые, что позволяет гасить амплитуду колебания от вибраций подвески и самого автомобиля. Внешние шарниры снабжены канавками, располагающимися по радиусу, что снижает нагрузки при даже самых крутых поворотах.

Имея большой рабочий угол, внешний шрус обеспечивает возможность поворота до 70%, а внутренний – на 20%. Снаружи обычно устанавливают шаровые, а внутри – треножные шарниры.

По сути, граната (шрус) – это подшипник, и так же состоит из двух округлых плоскостей, во внутреннем пространстве которого по канавкам движутся металлические шарики. На гранату оказывают воздействие сразу несколько силовых факторов: сила трения, крутящий момент и постоянно изменяющееся положение осей под действием поворотов руля или преодоление неровностей дорожного полотна. Как следствие, происходит постепенное стирание канавок и увеличение зазоров между плоскостями, водитель начинает слышать треск при движении. Наступает момент, когда эти шумы слышны не только при поворотах, резком ускорении или попадания в яму, но и при ровной езде по прямой. Если не предпринять меры, то поломки не избежать.

Конструктивные особенности шруса

Исходя из конструктивных особенностей, разделение происходит по типу:

  • Шариковые
  • Триподные
  • Кулачковые
  • Карданные спаренные

Принципиальных отличий между ними нет, только некоторые незначительные моменты. Все они одним концом соединены с колесом, а с другой – валом двигателя.

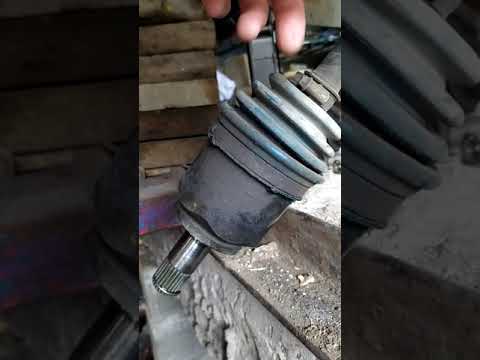

Вся конструкция защищена плотно закрытым пыльником, который держится на валах хомутами. Внутри весь пыльник наполнен смазочным материалом, предохраняющим шарнир от сильного трения. Применяется особая смазка, которая в состоянии выдержать перегревы и постоянные удары. Есть смазки с молибденом в составе, есть без него. Использование графитовой смазки строго запрещено. Если смазка будет не должного качества, шарнир быстро выйдет из строя.

Факторы преждевременной поломки шруса

Во всех сопутствующих документах указано, что шарниры изготавливаются из высокопрочных материалов, и имеют большой эксплуатационный срок. Относятся к категории механизмов высокой надежности. Так оно и есть, однако, специфика их применения подразумевает действительно большие нагрузки и усиленное трение. А отвратительные дорожные покрытия, по которым приходится передвигаться машинам, добавляет деформации колебания и вибрации.

Наружные гранаты имеют гораздо меньший срок службы нежели внутренние. Внешние шрусы очень часто гасят на себе силу удара колес, особенно на неровных дорогах, на высоких скоростях. Самым слабым местом у них считается пыльник – он мягкий и часто повреждается под механическими воздействиями разного рода. Через трещины и прорези в шарниры попадает влага частички грязи, мелкие крошки. Они становятся для трущегося механизма абразивом и еще больше ускоряют износ.

Это, несомненно, приводит к скорому возникновению различных проблем, главными из которых являются:

  • Проникновение грязи в места соединения, из-за различных повреждений и нарушения герметичности пыльника
  • Низкое качество или недостаточная смазка
  • Непрофессиональное вмешательство в конструкцию и некорректный стиль вождения
  • Заводские технологические нарушения изготовления

Как распознаются неполадки шруса

Поломка шруса, однозначно, обездвиживает автомобиль. И случается это всегда неожиданно. Не зря же ее называют гранатой – если она есть в машине, то рано или поздно обязательно рванет.

При производстве шарниров производитель не закладывает возможности ремонта. Если он пришел в негодность, то надо менять целиком всю конструкцию. Дело это не дешевое и трудоемкое.

Но это еще не самое страшное, гораздо опасней последствия внезапной поломки шруса, когда автомобиль находится в движении.

  1. Предельный износ приводит к стопору шарнирного механизма и как следствие, резкой остановке машины. Автомобиль стопориться на проезжей части, создавая помехи движению.
  2. В силу большой изношенности, с некоторых подшипников срываются иглы и по протоку попадают в картер, где перемалываются шестернями. Это имеет катастрофические последствия для автомобиля, вплоть до ее утилизации.

Понять, что со шрусом творится что-то неладное, можно по характерному хрусту на поворотах, и на старте. Могут наблюдаться рывки на старте.

Чтобы определить исправность наружного шарнира, нужно закрутить руль до предела и дать ходу. Если хруст слышен, это означает, что деталь подлежит замене. Для проверки исправности внутреннего шарнира нужно проехаться по бездорожью. О неисправности будут говорить усиливающиеся шумы при попадании в ямы. Также, можно поднять машину на подъемник, включить мотор и прислушаться к шумам, когда колеса крутятся на весу.

Проверить гранаты можно еще одним способом: на подъемнике, переключить на первую скорость или «D». Услышите хруст – шрус поломался.

Как установить шрус

Установкой шарнира должны заниматься квалифицированные специалисты. Приобретать нужно только оригинальные приборы известных производителей.

Однако нам не помешает узнать, как это делается

  1. Снимается с машины привод
  2. Удаляется пыльник с внешней гранаты, удаляя хомуты плоскогубцами
  3. Вытирается смазка и снимается стопорное кольцо
  4. Закрепляется короткий хомут на вал
  5. На вал натягивается новый пыльник (смазка уже заложена в чехол)
  6. Надевается на шлицу вала стопорное кольцо
  7. Устанавливается шарнир на вал, перемещая до фиксации стопорным кольцом.
  8. Надевается на пыльник длинный хомут
  9. Вставляется отвертка между пыльником и валом, открывается маленький зазор, чтобы выпустить лишний воздух из чехла.
  10. Фиксируется пыльник креплением малого хомута на его узкой части
  11. Привод обратно устанавливается на машину.

Избежать больших финансовых потерь и внезапных неприятностей на дорогах поможет систематический (раз в 5 – 7 тысяч километров пробега) осмотр всей конструкции шруса и регулярная смена смазки пыльника.

Снятие внутренней гранаты на ваз 2115. Как самостоятельно заменить внутреннюю гранату на автомобилях ваз

ШРУС является одним из важнейших узлов ходовой части автомобиля. От его состояния зависит безопасность движения, поэтому своевременное выявление неисправностей и замена деталей – основная задача любого автолюбителя.

Причины отказа гранаты

Автомобиль – это сложный технический организм, который состоит из множества важных узлов, связанных между собой функциональных частей и элементов.Каждый отдельный элемент имеет свое функциональное назначение и ограниченный срок эксплуатации. Задачей каждого автолюбителя является своевременная замена некоторых деталей или узлов, что дает максимальную безопасность при управлении автомобилем. Такой подход следует применять практически ко всем компонентам автомобиля, включая элементы подвески.

ШРУС или граната имеет ограниченный срок службы, поэтому его нужно время от времени менять. Конструктивные особенности каждого автомобиля отличаются лишь в некоторых моментах, поэтому, если вы свободно справились с этой операцией на одном из них, то легко справитесь и с другим.

Как определить, что ШРУС на вашей подвеске пришел в негодность? В принципе, это может определить даже самый неопытный, так как о своей неисправности граната заявляет на весь мир на всеобщее обозрение жутким треском при поворотах или хрустяще-накатывающей трелью даже при небольшом повороте руля.


Причины отказа гранаты банальны. Также это может быть обычное повреждение пыльника ШРУСа, после которого пыль и грязь, попавшие в сепаратор устройства, постепенно приводят к износу шариков и самого сепаратора.А также причиной выхода из строя может быть низкое качество устройства или окончание срока его службы. К нестандартным причинам можно отнести поломку стопорного кольца, из-за чего осевой вал частично выходит из сепаратора при резком повороте, сепаратор закусывает и со временем образуются повреждения, несовместимые с дальнейшим сроком службы гранаты и безопасностью движения.


Замена шруса гранаты

Для замены неисправного ШРУСа на новый необходимы торцевые головки на 30, 17 и 13, ключ (17), монтажная лопатка, баллон и ключ с рукояткой приличной длины.

Для начала подготавливаем автомобиль с помощью стояночного тормоза, так же ставим его под хомуты задних колес, затем обычной отверткой снимаем колпачок, защищающий ступичную гайку, и немного откручиваем.

Затем поднимаем интересующую нас сторону автомобиля на домкрат или приподнимаем и откручиваем колесо. Вынимаем упорную шайбу ступицы.


Следующим этапом откручиваем болты крепления нижней шаровой опоры. С помощью гаечного ключа двигаем поворотный кулак и снимаем шаровую цапфу.Стягиваем поворотный кулак вместе со стойкой и снимаем шлицевую часть наружной гранаты.

Следующим шагом будет снятие хомутов с наружного шарнира, для этого необходимо зажать их в стол тис. Откручиваем пыльник с неисправного диска, либо просто отрезаем. Сам ШРУС необходимо сбить с вала выколоткой. Это мероприятие может потребовать приличных усилий, так как граната удерживается на валу стопорным кольцом. Но так как он неисправен, стопорное кольцо можно не жалеть, другое идет в комплекте с новой деталью.


При установке новых ШРУСов и пыльников не забывайте о смазке. Для этого обычно используется смазка на графитовой основе; он довольно часто идет в одном комплекте с деталью. Если его нет, то придется покупать отдельно.

Сначала протираем вал от старой смазки, и обильно смазываем. Перебарщивать тоже не стоит, так как его избыток вызывает потерю эластичности материала, из которого сделан пыльник. После его установки надеваем на вал новые кольца в той же последовательности, в которой их снимали.

Далее берем новую гранату, обильно набиваем ее смазкой, тут ее можно вообще не жалеть. Подставляем его к шлицевой стороне вала и надеваем деревянным молотком. Затягиваем хомуты, и устанавливаем привод на место в обратном порядке, затягиваем ступицу, вставляем на место шаровую цапфу и затягиваем все болты и гайки.


В принципе, вся процедура замены гранаты занимает не более 30-45 минут, и вполне по карману каждому автолюбителю вне зависимости от опыта.

Практически вечные узлы. Но при условии соблюдения идеальных условий при их эксплуатации. В реальности под пыльники попадает пыль, влага и грязь, что приводит к тому, что шарниры разрушаются.

Замена гранаты на ВАЗ-2115 должна производиться путем фиксации задних колес на противооткатных колодках. Перед автомобилем следует приподнять его и поставить опоры с двух сторон для страховки. Не у всех есть опоры, применяемые в СТО, поэтому можно использовать прочные деревянные балки, либо пни большого диаметра (не менее 30 см).

Далее необходимо ослабить болты крепления на ступицах колес. Только после того, как передняя часть автомобиля будет подвешена, их можно полностью открутить и снять колеса. Замена ШРУСов должна производиться последовательно. Сначала на один привод, потом на другой, потому что 2 гранаты с КПП одновременно не снять без установки специальной заглушки. Кроме того, удобнее ремонтировать сначала одну сторону, потом другую. Если вы работаете с партнером, вы можете работать с обеих сторон одновременно.

Ослабьте гайку на ступице головкой на 30. Приварите к ней кусок трубы длиной 1 метр, чтобы получился рычаг. Сначала нужно раскрутить гайку выколоткой, затем открутить. Если он слишком тугой, его будет сложно сдвинуть с помощью простых ключей. Учитывайте это при сборке. С помощью плоскогубцев или утконосов снимите штифты, установленные в наконечнике поперечной рулевой тяги. Затем с помощью ключа на 19 открутите гайку.

Установите съемник на шток, начните медленно вкручивать его, пока штифт не выйдет из поворотного кулака стойки амортизатора.Ключом на 17 откручиваем 2 болта, которые держат шаровую опору, затем снимаем наружную гранату со ступицы колеса. После этого вам останется только вытащить внутренний ШРУС. Для начала нужно слить масло из коробки передач, чтобы оно не вытекло после демонтажа привода. С помощью зубила и молотка извлеките из коробки передач внутреннюю гранату. Также для этого можно использовать лом, используя ящик в качестве упора.

После извлечения привода крепко зажмите его в тисках. Ослабьте хомуты, а вот пыльники можно обрезать, чтобы не мешали, хотя их лучше вывернуть наизнанку.Резкими ударами молотка по ШРУСам их необходимо сбить с приводного вала, который затем необходимо тщательно очистить, промыть растворителем и протереть сухой ветошью. Не смешивайте старую и новую смазку. Сборку привода необходимо производить в строгом порядке. Сначала на вал необходимо установить хомут с защитным чехлом, и только после этого установить стопорное кольцо.

Видео как поменять гранату (ШРУС) на ВАЗ 2114, 2115, 2108, 2109:

Далее нужно набить гранату на приводной вал.Для этого используется простой молоток с бронзовой или деревянной накладкой в ​​месте удара. Удары должны быть резкими, но не сильными. Избегайте фанатизма в этом вопросе. После установки ШРУСа следует выдавить смазку в пыльник, который идет в комплекте. Далее вам останется только натянуть на гранату защитный чехол и зафиксировать его на хомутах. Все остальные узлы собираются в обратном порядке.

Для автолюбителя замена гранаты на ВАЗ 2109 дело хлопотное, но обычное и не вызывающее особых затруднений.Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее переднеприводным узлом — шарниром равных угловых скоростей (ШРУС) . Его назвали «гранатом» из-за схожей формы. Одним словом, ШРУС – обязательный узел управляемых ведущих колес. Обеспечивает их равномерное, без рывков вращение при:

  • повороте автомобиля;
  • работа подвески (вертикальное перемещение колеса).

ШРУС конструктивно очень прочный и может прослужить многие тысячи километров. Но его враг номер один – это песок и грязь, попавшие через порванный резиновый сапог. В этом случае срок службы ШРУСа может закончиться через пару сотен километров. Важно постоянно следить за целостностью пыльников: из-за их гармовидной формы заметить разрыв во времени сложно.

Съемку производить на приподнятом автомобиле с передними колесами, повернутыми на максимальный угол в обе стороны.Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. Если вовремя обнаружен дефект, достаточно поменять пыльник, а гранату промыть в бензине и залить новую смазку.

Как заменить гранату

Пошаговая инструкция.

    1. ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы откручена, а поворотный кулак отсоединен, тянем тормозной диск вместе со рейкой.Имея свободный ход, ступица отрывается от шлицевой части ШРУСа.
    2. Отсоедините поворотный кулак от шаровой опоры. Для этого открутите два винта крепления опоры внизу.
    3. Снимите колесо и слейте масло из коробки передач.
    4. Ослабляем колесные гайки и поднимаем автомобиль на домкрате или подъемнике.
  1. Снимите защитный колпачок и ослабьте гайку ступицы. Из-за штамповки гайка не используется повторно и подлежит замене.Все усилия прикладываем к гайке на стоящей на земле машине, иначе есть риск повредить дифференциал.
  2. Ставим машину на стояночный тормоз, используя упоры под задние колеса.
  3. Поддеваем внутреннюю часть ШРУСа в месте входа в коробку передач с креплением и выдавливаем.

Совет: после снятия гранаты обратите внимание на состояние уплотнителя редуктора. Любые признаки утечки должны быть заменены.

Далее решаем вопрос как заменить гранату с помощью слесарных тисков и ручного инструмента.Последовательность работ по разборке и сборке наружных или внутренних гранат особо не отличается. Разница лишь в том, что на конце внутреннего шарнира есть пластиковый наконечник, который необходимо снять. Ослабляем хомуты на гранате и снимаем пыльник.

Выбейте ШРУС с помощью молотка и блока. Наполняем новый шарнир смазкой и аккуратно забиваем его на место молотком и деревянным наконечником. Необходимость ремонта наружного ШРУСа возникает чаще, чем внутреннего.Этому есть объяснение: граната, расположенная ближе к колесу, работает в более тяжелых условиях.

Шарнир равных угловых скоростей изгибается на большие углы за счет вращения колеса и работы подвески, что приводит к интенсивному растяжению и сжатию пыльника. Кроме того, активному износу пыльника наружного гранатомета способствует воздействие грязи, снега и гравия, вылетающих из-под колеса.

Граната или ШРУС – деталь автомобиля, передающая крутящий момент от двигателя и коробки передач на колеса автомобиля.Замена этого элемента на ВАЗ-2114 процедура довольно сложная и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как выбрать необходимую запчасть.

Видео по замене переднеприводных ВАЗ 2113-2114-2115 семейства

Видео расскажет как заменить гранату на авто, а также расскажет об особенностях и нюансах.

Внутренняя граната

Для начала, прежде чем приступить непосредственно к процедуре замены, необходимо определиться с инструментами.Итак, что понадобится при замене внутренней гранаты: ручки и головки 13-17, а также 30; ключи 17 и 19; разъем; лампа; плоскогубцы; смазка для ШРУСов; баллонный ключ; и непосредственно сама запчасть.

Вперёд!

Теперь, когда все собрано, можно переходить к процедуре замены:

  1. Демонтируем нижнюю защиту двигателя.
  2. Слить масло из коробки передач.
  3. Снимите колесо с помощью баллонного ключа.
  4. Головкой на 30 открутить наружную гайку ШРУСа.


    Отвернуть гайку крепления ШРУСа к ступице

  5. Поддомкрачиваем машину.
  6. Отсоедините шаровую опору.


    Откручиваем крепления и снимаем шаровую опору с кулака

  7. Вынимаем ШРУС.


    Выполняем демонтаж ШРУСа со ступицы

  8. Под капотом с помощью крепления вытаскиваем внутренний ШРУС с коробкой передач.


    С помощью лома снимаем внутренний ШРУС с крепления посадки

  9. Теперь вы можете вытащить карданный вал вместе с грантами.
  10. Для удобства зажимаем в тиски.


    Привод в сборе

  11. С помощью плоскогубцев снимите хомут чехла.


    Откручиваем хомут багажника для свободного доступа к гранате

  12. Снимаем пыльник.
  13. Вынимаем гранату.


    Демонтаж гранаты

  14. Установка производится в обратной последовательности, с заменой всех расходников. Смазку ШРУС необходимо поместить в пыльник.

    Смазка для ШРУСа LUXE

Выбор гранат

К выбору внутреннего ШРУСа следует отнестись серьезно и внимательно, так как это одна из основных частей привода автомобиля. Как показывает практика, эта деталь часто выходит из строя на автомобилях семейства ВАЗ 2113-2115. Поэтому стоит внимательно подбирать запчасть не только по цене, но и по качеству.

Оригинал

2108-2215056 — оригинальный каталожный номер внутренней гранаты для ВАЗ-2114.средняя стоимость составляет — 2000 рублей . Становится легко прикрепить к монтажным посадочным местам и не требует доработок.

Аналоги


Граната в сборе с пыльником и воротником производства «HOLA»

Помимо оригинальных запчастей, на автомобильном рынке можно найти довольно много аналогов, ничем не уступающих оригиналу по качеству и цене. Все они сертифицированы и рекомендованы к установке на данный автомобиль.Итак, рассмотрим, какие аналоги можно установить на ВАЗ-2114:

Наименование производителя Каталожный номер Средняя стоимость в рублях
Вебер ШРУС 2110-1 1500
Мастер-спорт 400952-ST-SET/5/-MS 1500
ЛПР КЛД823 1600
СКТ РТ 209 1800
Фенокс CV16007 2100
Фенокс CV16007E7 2300
Пиленга CV-P 2001 K 2400
LYNXauto CI-4602 2500
Корам KCVJ012 2500
Хола CV018 2700
Крутящий момент ВН-3837 2800
Прибыль 2810-1028 3000
Рувиль 77203S 3700
Покровитель PCV1658 4000
Финвал FJ-228 4000
мапко 16081 4000


Граната-тренога.Говорят, служат дольше!

выводы

Замена внутренней гранаты на ВАЗ-2114, как оказалось, не так уж и страшна, а тем более сделать это своими руками действительно возможно. Для этого нужно желание и минимальный набор инструментов. Стоит обратить внимание на то, что к выбору детали нужно отнестись серьезно, ведь если она сломается в дороге, то дальше движения не будет.

Изначально ШРУСы позиционировались как элементы очень длительного срока службы.Производители даже уверяли, что они смогут прослужить ровно столько же, сколько и сам автомобиль.

Но на деле все не так красочно, как описывают. Граната имеет лимит жизни. Что за граната, спросите вы. Граната — это ШРУС. В народе часто используется понятие «граната». Объясняется это очень просто – по внешнему виду ШРУС напоминает гранату. Это все. Поэтому не смущайтесь, если услышите «гранату» при разговоре о ШРУСах. Это тоже самое.

Местоположение

Заменить ШРУС на ВАЗ 2114 будет невозможно, если не знать, где именно находятся эти элементы. Их расположение легко определить — по обеим сторонам передней подвески внизу автомобиля. Они представляют собой удлиненные элементы и входят в ступицу каждого колеса.


То есть добраться до узла несложно, но для этого потребуются определенные условия.

Самое главное процедура замены не сложная, что позволяет выполнить работу своими руками.Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных силах, лучше доверить ремонт специалистам. Вы потратите на это дополнительные деньги, но будете уверены в результате.

Когда требуется замена

Если вы слышите шум спереди автомобиля во время движения, обязательно проверьте состояние багажника. Довольно часто замена пыльника наружного ШРУСа ВАЗ 2114 становится ежедневной задачей для сотрудников сервисного центра.


Для проверки достаточно повернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике обязательно потребуется замена наружного ШРУСа ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь. Много это или мало, не столь важно. Загрязнение приводит к нарушению функциональности устройства.

В таких ситуациях при повреждении ШРУСа продолжать движение самостоятельно категорически не рекомендуется. Это опасно для вас, вашего автомобиля и других участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогой ремонт, ведь к тому времени, как вы доберетесь до гаража или автосервиса, вы повредите ряд других узлов и элементов машины.

Что выбрать?

Для замены внутреннего или наружного ШРУСа на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что самые подходящие и качественные ШРУСы для модели ВАЗ 2114 выпускает завод-изготовитель, то есть АвтоВАЗ.


Но вот самое главное разочарование — их нет в продаже. Единственный вариант – обратиться в специализированный официальный автосервис ВАЗ. Но с точки зрения финансовых затрат это не самое разумное решение.

Кроме того, сейчас на рынке представлен достаточно широкий ассортимент аналогов. Судя по отзывам владельцев ВАЗ 2114 особое внимание следует уделить шрусам производства таких фирм как:


Замена

Вооружился новыми шрусами, также собрал набор необходимых инструментов и материалов.В него войдут:

  • Набор головок;
  • Кольцевые ключи;
  • Обувь;
  • Ветошь сухая;
  • Смазка для суставов;
  • Джек;
  • Пыльники.


Теперь приступаем непосредственно к работам по замене ШРУСов:

  1. Определите место, где будет производиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с автоподъемником.
  2. Остановите двигатель, включите ручной тормоз.Заблокируйте колеса клиньями.
  3. С помощью баллонного ключа снимите колесные болты с колес.
  4. Поддомкратьте необходимую часть автомобиля.
  5. Ослабьте гайку в центре ШРУСа. Следите за шайбой, чтобы не потерять ее. С новым ШРУСом она не предусмотрена.
  6. Вооружившись ключами на 13, откручиваем крепления верхней части шаровой опоры. С нижней частью аналогичную процедуру проделывать не нужно, так как она не будет мешать процессу ремонта.
  7. С помощью монтировки немного оторвите пазы опоры и отложите их в сторону.
  8. Сбить ступицу со шлицов ШРУСа. Для этого вам понадобится молоток и какая-нибудь деревянная подставка.
  9. Удалите старый поврежденный шарнир.
  10. Проверьте шток на наличие повреждений.
  11. Вытрите остатки смазки со штока сухой тряпкой.
  12. Установить новую гранату на новое место. В этот узел должен входить ШРУС, пыльник, хомуты, гайки, стопорные кольца.
  13. При сборке узла не забывайте использовать качественные смазочные материалы. Его не должно быть слишком много, но и сильно жалеть тоже не стоит.
  14. Соберите детали в обратном порядке.
  15. Меняя ШРУСы, можно одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, рекомендуется заменить их одновременно. В любом случае, вы уже разобрали узел.
  16. После завершения ремонта проверить машину в действии.
  17. Нередки случаи, когда мастера без большого опыта после сборки оставляют якобы лишние детали. Имейте в виду, что все, что осталось после сборки, а не устаревшие элементы, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Поэтому проверьте, откуда именно берутся эти «лишние» элементы и установите их на законное место.

Опыт – бесценная вещь, которая может вам пригодиться в процессе эксплуатации и ремонта автомобиля.Но если своего пока нет, можно воспользоваться опытом и навыками опытных автомобилистов. Они неоднократно оказывались в ситуациях, подобных вашей. Выход из строя ШРУСа точно не исключение.

Есть несколько полезных советов, к которым стоит прислушаться.

  1. Если при движении по прямой слышен характерный хруст, то ШРУС вышел из строя. Если этот хруст слышен только при поворотах, то проблема кроется в неисправном шарнире.
  2. Перед установкой нового ШРУСа обработайте место посадки гранаты смазкой. Это значительно продлевает срок его службы.
  3. Чтобы поправить ШРУС, как его посадить, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень велик.
  4. Пыльник должен быть установлен максимально плотно и качественно. Если этого не сделать, вскоре туда попадет грязь и пыль. Эти комплектующие быстро приведут его в негодность, придется снова проводить ремонт.
  5. Контргайка на ступице затягивается специальным динамометрическим ключом. Причем затяжка осуществляется строго с теми параметрами, которые указаны в инструкции по эксплуатации на вашу модификацию ВАЗ 2114.
  6. Во время планового осмотра технического состояния вашего автомобиля обязательно обратите внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные составляющие могут привести к серьезным последствиям и внушительным финансовым затратам.
  7. Покупка запчастей, в том числе и ШРУСов, должна осуществляться только у проверенных продавцов, сертифицированных дистрибьюторов. Если вы покупаете плохую, низкосортную деталь, просто пытаясь сэкономить, вам придется заплатить еще больше за устранение последствий, к которым привело использование таких элементов.

ШРУС — это важная составляющая любого автомобиля, заменить которую не составит труда даже своими силами.

Как поменять шрус (граната) на ВАЗ, Лада + видео

Пошаговый план замены ШРУСа (гранаты)

Итак, граната (как внутренняя, так и внешняя) на переднеприводных моделях отечественных «автомобилей» (прости Господи) начиная от ВАЗ 2108 и заканчивая хотя бы 2115 одинаковая (ну может разные производители и разный срок службы финала).Тот же принцип касается Приоры, Калины и Гранты.

Здравствуйте уважаемые посетители! Эту статью я хочу посвятить замене внешней гранаты. Если соблюдать, иногда непонятную, терминологию (что мне не всегда нравится) — замена ШРУСа, т.е. ШРУСа. Я стараюсь, чтобы мои статьи были на повседневном языке, на котором люди запрашивают информацию.

На фото выше аварийная Лада 2114, уже отремонтированная. Передняя правая сторона, с которой делаем ремонт, была свалена лобовым ударом вместе со всей передней частью (посмотрите зазоры между деталями после ремонта, на мой взгляд, ремонт проведен на отлично).Заглянув под переднее правое колесо, я заметил, что диск погнут. Слегка поддомкратил машину (предварительно убедившись, что машина не покатится), ослабил колесные болты и тут же снял колпачок и ослабил гайку ШРУСа.

Если его не открутить, пока колесо стоит на земле, потом будет очень сложно открутить. После этого я полностью поддомкратил машину и снял колесо и открутил гайку гранаты. Под гайкой находится шайба (не потеряйте ее, так как она не входит в комплект нового ШРУСа).

Далее нужно открутить шар. Это можно сделать, открутив два болта на 13, а можно открутить нижнюю гайку пальца на 17 и сбить его, вдавив монтировкой, при этом постукивая молотком (не по пальцу и не по шарику) , что я собственно и сделал. Дополнительно освободите шланг тормозного суппорта. Это действие показано на двух фотографиях ниже.

Сдвинув ступицу в сторону (предварительно вдавив гранату внутрь и потянув ступицу на себя), освобождаем наружную гранату, которую бы просто заменить, не вытягивая весь привод вместе с внутренним ШРУСом,

…если бы не загнутый «в бараний рог» привод. А судьбу внешней гранаты вы видите на фото — она ​​рассыпалась.

Итак, диск тоже заменим. На фото ниже представлен ШРУС от итальянского производителя под названием TRIALLI (Триалли) за 900 рублей. Довольно дешевый продукт не очень плохого качества.

А на фото ниже показаны компоненты ШРУСа:

  1. Сама граната.
  2. Два зажима.
  3. Защитный кожух (багажник).
  4. Стопорное кольцо.
  5. Тюбик со специальной смазкой (рассчитан на весь срок службы петли, если крышка все время не повреждена). Есть еще дешевый, но отлично подходит для смазки гранаты за 50 рублей в любом автосалоне
  6. Шарнирная гайка.

Так как мы меняли диск, то пришлось его сбить и переставить на новый диск опорную шайбу, которая должна четко входить в нижний паз (фото ниже). На новом диске они по идее должны стоять в любом случае.После этого наденьте чехол и опустите его на свое место.

И установите стопорное кольцо. Если он слишком растянут, сначала сожмите его и поместите в верхний паз. Проще всего это сделать плоскогубцами, вставив их внутрь кольца и растянув кольцо, чтобы оно вошло в канавку. Затем с помощью специального ключа или простых пассатижей затяните нижний хомут, но не отрывайте его.

Далее необходимо осмотреть внутреннюю часть шарнира на наличие дефектов или мусора.Затем заполните его смазкой. Вставьте горловину трубки в сепаратор, сильно надавите и протолкните смазку, пока она не выйдет через все щели. Обычно туда помещается почти вся трубка.

После этого нужно подложить гранату, заставив ее соскользнуть вниз через стопорное кольцо. А для этого можно использовать обычную деревяшку (чтобы не повредить резьбу) и молоток (см. фото ниже). Легкий удар по доске сделает свое дело.

Выдавите остатки смазки в пыльник и наденьте крышку на ШРУС. Но, прежде чем затягивать хомут, подденьте край пыльника отверткой и выпустите из него воздух.

После этого можно установить хомут (строго в канавку), максимально стянуть рукой и зацепить зубьями, после чего стянуть пассатижами.

В данном случае мы вынули привод, а во избежание вытекания масла из коробки заранее подготовили старый внутренний ШРУС (можно также забить деревянную заглушку, прикрытую чистой тряпкой) и сняв диск вместе с гранатой, мы сразу вставили старый шарнир.Мы работали вместе, поэтому умудрились, потеряв всего несколько граммов масла.

А так же, вынув «заглушку», быстро вставили привод на место, выправили его на гранатах и ​​ударом средней тяжести поставили внутренний ШРУС.

После этого нужно вставить наружную гранату в прорези ступицы (ровно вдоль прорезей, не повредив их), разогнуть гранату относительно привода и протолкнуть ступицу внутрь.

После этого наденьте шайбу и гайку и, насколько это возможно, пока привод не провернется, затяните гайку.

Как заменить гранату на Лада 2114

Также необходимо прикрутить шарик…

И, наконец, верните колесо на место, опустите машину на землю и крепко затяните гайку, но не срывайте ее. А чтобы он не откручивался — остановите его, как показано на фото ниже.

Консультация.

Если слышен хруст гранаты при движении прямо, то внутренний ШРУС вышел из строя, а если хруст слышен при повороте, то сломан наружный шарнир.

  1. Перед установкой ШРУСа заполните внутренний объем корпуса специальной смазкой из прилагаемого тюбика. В комплект ШРУСов TRIALLI входит специальная антифрикционная смазка на основе дисульфида молибдена (MoS2), рассчитанная на весь срок службы шарнира.
  2. Обязательно замените стопорное кольцо на приводном валу новым из комплекта.
  3. При установке ШРУСа на вал используйте специальный молоток с бойком из мягкого материала.
  4. Крышка должна быть надежно закреплена на внешней поверхности корпуса шарнира и приводного вала с помощью хомутов из комплекта. Перед установкой хомутов выпустите воздух из багажника.
  5. Окончательная затяжка гайки шарнира осуществляется в строгом соответствии с требованиями производителя автомобиля, после чего она должна быть застопорена. Повторное использование орехов не допускается.
  6. Проверяйте состояние защитных кожухов при каждом обслуживании автомобиля.Повреждение чехлов способствует попаданию воды и грязи в шарнир и преждевременному износу ШРУСа.

Как поменять гранату на ВАЗ-2109: пошаговая инструкция, рекомендации и советы

В статье мы рассмотрим как поменять гранату на ВАЗ-2109 и подобных автомобилях. К последним относятся модели 2108, 21099, 2113, 2114, 2115. Однако все переднеприводные автомобили ВАЗ имеют схожую конструкцию, поэтому наш справочник можно использовать для ремонта других моделей.Но сначала давайте разберемся, что такое граната, из чего она состоит и с какой целью устанавливается на машину.

Что такое граната?

Граната — просторечное название шарнира равных угловых скоростей, позволяющего передавать движение от коробки передач автомобиля на колеса. Обратите внимание на конструкцию привода автомобиля. От коробки передач, состоящей из валов и дифференциала, отходят две тяги, на концах которых находятся подвижные элементы (ШРУСы). Они позволяют передавать движение колесам, находящимся ниже оси дифференциала.

Именно с помощью подвижных шарниров можно реализовать поворот передних колес. По сути, это своеобразная крестовина, которая устанавливается на карданные валы. Вот только гранат намного прочнее и долговечнее. Почему граната? Да просто этот элемент очень похож на этот снаряд и не более того. Он состоит из трех частей — внешней и внутренней обоймы, шариков между ними. Внутрь запрессована специальная смазка.

Период замены

Точный пробег назвать вряд ли возможно, после чего необходима замена гранат 2114.Во многом жизнь элементов зависит от таких факторов:

  1. Производитель. Отечественные и европейские гранаты служат гораздо дольше, чем наводнивший в последние годы китайский рынок.
  2. Качество металла. Главное, чтобы металл был закаленным, иначе выработка будет происходить очень быстро.
  3. Стиль вождения водителя. Если вы привыкли к агрессивному стилю, то гранатам можно не позавидовать, как, впрочем, и всему автомобилю. Ресурс элементов уменьшается.

Как увеличить срок службы?

Вполне качественные гранаты могут прослужить 30-60 тыс. км. В некоторых случаях ресурс увеличивается в 2-3 раза. Для этого нужно следовать этим правилам:

  1. Не нагружайте элементы — резкое ускорение и торможение увеличивают износ.
  2. Следите за состоянием пыльников — если они порвутся, то на шарнир будет попадать пыль и вода. Это приведет к разрушению металла.

Если своевременно менять пыльники и наносить новую смазку, гранаты могут прослужить гораздо дольше.И стоит обратить внимание на то, что элементы, установленные на заводе, намного качественнее тех, что продаются в магазинах.

Поэтому, если вам посчастливилось стать первым и единственным владельцем девятки, следите только за состоянием пыльников и своевременно производите их замену.

Инструменты для ремонта

Процедура замены гранаты ВАЗ достаточно проста, но с ней придется немного помучиться, так как выбить старый элемент из привода проблематично.Вам понадобятся эти инструменты:

  1. Набор головок и ключей. В частности, вам понадобится гаечный ключ или головка на «30».
  2. Домкрат (лучше всего использовать гидравлический вместе с опорой).
  3. Молоток.
  4. Долото. Перед тем, как поменять гранату на ВАЗ-2109, ее необходимо снять, для этого нужно раскрутить гайку.
  5. Емкость 4-5 литров.
  6. Съемник стопорных колец.
  7. Зам.

Вам также понадобится новый ремонтный комплект.Состоит из гранаты, стопорного кольца, смазки, гайки, пыльника и двух хомутов.

Начинаем ремонт

Итак, первым делом нужно разобрать старую гранату. Кстати, перед тем, как поменять пыльник на гранате ВАЗ-2109, производятся те же манипуляции. Все дело в том, что заменить его можно только после того, как будет произведен вывод.

Без этого поставить новый бут просто не получится. Вам потребуется произвести такие манипуляции:

  1. На ремонтируемой стороне ослабьте крепление колеса.
  2. С помощью пробойника нужно расправить края гайки.
  3. Установите упоры под задние колеса, чтобы предотвратить скатывание автомобиля.
  4. Ключ на «30» сорвал гайку.
  5. Поднимите на домкрате ту сторону автомобиля, на которой производится ремонт, снимите колесо и установите машину на опору.
  6. Полностью открутить гайку от гранаты. Обратите внимание, что шайба используется при установке новой гранаты — не потеряйте ее!
  7. Слейте масло из коробки передач.
  8. Снимите два болта, которыми шар крепится к рычагу подвески. Проверьте состояние шарнира – если оно плачевное, придется менять.
  9. Скорее всего, придется вытащить палец из поворотного кулака. Наконечник может помешать удалению гранаты.
  10. Теперь, когда все готово, можно стянуть ступицу вместе со стойкой, чтобы освободить ШРУС.

Как снять гранату с привода?

Внутренняя граната осторожно выбивается из редуктора.Но нужно соблюсти одно условие — если вы вынимаете из ящика сразу две внутренние гранаты, делайте это поочередно. Сначала вынимаешь один, надеваешь на него колпачок, потом второй. В противном случае дифференциал может просто рассыпаться. А для ремонта потребуется полностью разобрать коробку передач.

А теперь поговорим подробнее о том, как поменять наружную гранату на ВАЗ-2109. Дело не очень сложное, но потребует сноровки. Первым делом нужно разрезать старый ботинок — он вам больше не нужен, поэтому его можно удалить таким «варварским» способом.Хомуты, естественно, тоже нужно снять.

После этого вал крепко зажимается в тисках так, чтобы граната оказалась внизу. Расположите его так, чтобы он ровно стоял на валу — его можно быстро сбить. Через деревянную распорку нанесите несколько резких ударов. Граната должна без проблем слезть с вала. Ударять металлическими предметами нельзя, так как можно разрушить целостность элемента. При замене гранат на ВАЗ-2114 нужно снимать приводы полностью, это значительно упростит ремонт.

Установка новых петель

И остался завершающий этап — установка новых петель на привод. О том, как поменять гранату на ВАЗ-2109, вы знаете практически все. Осталось поставить новый пункт.

Сначала промойте вал, избавьтесь от пыли, остатков смазки, затем наденьте новый пыльник. Далее выполняем следующие манипуляции:

  1. Поставить новое стопорное кольцо.
  2. Аккуратно, стараясь не повредить, наденьте гранату на древко.Чтобы он сел, нужно сделать несколько резких ударов по распорке из дерева.
  3. Нанесите смазку под чехол и на внутреннюю часть шарнира. Кстати, в комплекте есть небольшое количество, рекомендуется добавить еще немного.
  4. Закрепите пыльник двумя хомутами.

После того, как вы собрали весь привод, можно приступать к его установке на автомобиль. Работа выполняется в обратном порядке. Сначала ставим на место внутренний ШРУС, затем внешний.

Затяните гайку и закрепите ее зубилом. Для предотвращения коррозии можно нанести на гайку небольшое количество Литола и закрыть ее колпачком. Теперь вы знаете, как самостоятельно поменять гранату на ВАЗ-2109. Процедура не займет много времени, но вы сможете сэкономить кучу денег. В мастерских за ремонт попросят примерно столько же, сколько и за комплект петель (около 1000 рублей).

Замена внутренней гранаты ВАЗ 2112

Автомобили с задним приводом заменяются автомобилями с передним приводом.В связи с этим крестовины заменены шарнирами равных угловых скоростей, которые называются гранатами.
Данная статья — инструкция по замене внутренней гранаты на автомобиле ВАЗ 2112 и других автомобилях из этого семейства. Здесь вы найдете видео с описанием процесса, а также фотографии некоторых этапов процесса.
Итак, начнем:

  • Причины выхода из строя шарнира равных угловых скоростей
  • Определение необходимости замены внутренней гранаты
  • Замена гранаты
    1. Рабочий инструмент
    2. Снятие полуоси (колесный привод)
    3. Снятие и установка нового ШРУСа
    4. Установка привода на автомобиль

Причины выхода из строя шарнира равных угловых скоростей

Что может вызвать выход из строя этого элемента автомобиля:

  • Некачественный пыльник — причина первая и самая главная.Если пыльник на гранате выполнен из некачественного материала, то он быстро изнашивается, а внутрь гранаты начинает попадать всякий мусор.
  • Ослабление манжеты пыльника также способствует попаданию песка и пыли внутрь ШРУСа.
  • Другие дефекты пыльника (см.), такие как срезание воротничка, надрыв пыльника или его растяжение, также приводят к плохим последствиям.
  • Недостаточное количество смазки или, что еще хуже, ее отсутствие в корпусе ШРУСа приводит к быстрому износу подшипника и, как следствие, износу всей детали.

Совет! При ремонте своего автомобиля, особенно если приходится залезать под машину, не поленитесь и обратите внимание на состояние пыльников полуосей. Если вы заметили хотя бы один из перечисленных выше дефектов, замена ШРУСа на ВАЗ 2112 просто необходима!

Определение необходимости замены внутренней гранаты

Перед любым ремонтом важно убедиться в наличии неисправности.
А теперь сделаем со ШРУСом:

  • Зачастую определить неисправность можно по исходящему звуку от подозрительного агрегата автомобиля.
  • Во время движения или трогания с места определяется неисправность шарнира.
  • Конечно, звуки могут исходить и от неисправного, и от стойки амортизатора, и от двигателя. Давайте узнаем, как определить, какой звук должен исходить от ШРУСа и когда он проявляется.
  • Звук вышедшей из строя гранаты представляет собой скрежет металла о металл, похожий на хруст, разрыв металла или попадание камня в подшипник или другой механизм ходовой части.
  • Когда можно услышать этот звук? Если такой звук появляется на повороте, это значит, что нужно менять внешнюю гранату, а не внутреннюю.

Совет! Хотя внешние гранаты выходят из строя гораздо чаще, чем внутренние, при ремонте внешних гранат обязательно проверяйте остальные на работоспособность. Также при необходимости добавьте смазку.

  • На ВАЗ 2112 внутренние ШРУСы издают звук при движении прямо и особенно при трогании автомобиля.

Для более точного определения неисправности узла следует провести диагностику на смотровой яме.
Ниже описано, как сделать это самостоятельно:

  • Машину загоняют на смотровую яму. Под задние колеса необходимо поставить противооткатные колодки, а автомобиль поставить на стояночный тормоз.
  • Далее следует поднять машину домкратом так, чтобы одно из передних колес поднялось с земли.
  • Затем вы должны повернуть колесо вручную. При вращении колеса появляется звук — неисправность во внутренней гранате. Если при этом крутить колесо, потом вращать, и только потом появляется звук — неисправность в .
  • После проведения такой операции ее следует проделать со второй стороной (с противоположным колесом).

Теперь, когда повреждение выявлено, можно приступать к ремонту. Замена внутренней гранаты на ВАЗ 2112 начинается!

Замена гранаты

Рабочий инструмент

Что нужно для того, чтобы максимально быстро и качественно заменить ШРУС ВАЗ 2112:

  • Головки и гаечные ключи
  • Головка на 30 (отсутствует в некоторых наборах)
  • WD-40 или аналогичный
  • Молоток
  • Воротник – чем длиннее, тем лучше
  • плоскогубцы
  • Домкрат
  • Отвертка
  • Тиски
  • Бензин и щетка для очистки поверхностей
  • Металлическая щетка
  • Наставка (бронза, медь)
  • Металлическая щетка
  • Без напарника не обойтись
  • И, конечно же, ШРУС в комплекте со смазкой (если нет, то стоит приобрести — цена приемлемая)

Снятие полуоси (колесный привод)

Итак, начинаем наш ремонт:

  • Первый шаг стандартный.Загоняем машину на яму, ставим противооткатные колодки, машина на ручнике и нейтрали, молимся (по желанию) и в путь!
  • При его замене необходимо слить масло из картера вариатора! Для этого откручиваем нужную пробку, подставляем емкость для масла, ждем окончания слива и закручиваем пробку обратно.
  • Снимаем колпак, если он есть, сажаем друга за руль и просим сильно нажать на тормоз.
  • На этот раз берем голову 30 и ошейник побольше.С помощью этого инструмента открутите ступичную гайку, которая находится посередине колеса.
  • Усилие затяжки гайки большое, поэтому чем длиннее ручка, тем легче будет ее открутить.
  • После откручивания гайки автомобиль следует поднять домкратом. Поднимите машину, снимите колесо. Обязательно под машину подложите подставку в виде, например, пеньки. Не работайте с автомобилем, стоящим на домкрате!
  • Откручиваем колесные болты и снимаем колесо с автомобиля.
  • Закручиваем полностью гайку ступицы, снимаем металлическую шайбу и обрызгиваем шлицевое соединение ступицы с наружной гранатой очистителем ржавчины WD-40.
  • Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки откручиваем два болта крепления шаровой опоры ВАЗ 2112 к ступице.
  • После этого бронзовым или медным наконечником, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранат) из зацепления со ступицей, добавив средство для удаления ржавчины, чтобы легче выходила.
  • Когда детали вышли из зацепления, можно отодвинуть стойку амортизатора в сторону и снять полуось (помните, масло нужно слить, иначе оно просто вытечет на пол).

Приобрели полуось ВАЗ 2112, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

  • Снятую полуось необходимо зажать в тисках для удобства дальнейшей работы.
  • С помощью отвертки и плоскогубцев снимите чехол. Разгибаем два хомута пыльника и затягиваем его на полуось.
  • Теперь с помощью направляющей и молотка следует сбить гранату с полуоси. Наконечник должен располагаться на корпусе внутреннего подшипника гранаты, а не на корпусе.
  • После снятия гранаты нужно снять старый ботинок и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
  • Шлицевые канавки на полуоси необходимо очистить и желательно промыть бензином. А потом вытереть.
  • Необходимое количество новой смазки должно быть помещено в новую гранату. В качестве смазки используется специальный «ШРУС», а не литол или другие!
  • Смазку набивают в ШРУС пальцем, вращая подшипник, чтобы смазка лучше распределилась в корпусе гранаты.
  • После этого можно ставить гранату на полуось. Граната заостряется на шлицевом соединении и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь делаем все в обратном порядке:

  • Полуось вставляем в картер коробки передач, попадаем в шлицевое зацепление в коробке.
  • Вставляем прорези в ступицу.
  • Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируем ступицу.
  • Надеваем шайбу и накручиваем на наружную гранату ступичную гайку и максимально затягиваем.
  • Ставим колесо, затягиваем колесные болты и опускаем машину на колеса.
  • Теперь следует протянуть колесные болты, а также затянуть центральную гайку с головкой на 30.
  • Для этого снова потребуется помощь напарника, нажимающего на педаль тормоза.
  • Не забудьте долить масло в редуктор.
  • После заливки масла в картер коробки передач проверьте отсутствие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости отремонтировать вторую полуось аналогичным образом, заменив вышедшие из строя гранаты.
Следите за состоянием своего автомобиля и тогда управлять им будет приятно не только вам, но и пассажирам. А самое главное, от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Главная » Колеса » Замена внутренней гранаты ВАЗ 2112 — как сделать самому?

пошаговая инструкция, рекомендации и советы

В статье рассмотрим, как поменять гранату на ВАЗ-2109 и подобных автомобилях.К последним относятся модели 2108, 21099, 2113, 2114, 2115. Однако все переднеприводные автомобили ВАЗ имеют схожую конструкцию, поэтому наше руководство можно использовать и при ремонте других моделей. Но сначала давайте разберемся, что такое граната, из чего она состоит и для каких целей вообще устанавливается на машину.

Что такое гранат?

Граната — просторечное название соединения равных угловых скоростей, позволяющего передавать движение от коробки передач автомобиля на колеса.Обратите внимание на конструкцию привода автомобиля. От коробки передач, состоящей из валов и дифференциала, отходят две тяги, на концах которых находятся подвижные элементы (ШРУСы). Они позволяют передавать движение на колеса, находящиеся ниже оси дифференциала.


Именно с помощью подвижных шарниров можно вращать передние колеса. По сути, это своеобразная крестовина, которая устанавливается на карданные валы. Вот только граната гораздо прочнее и долговечнее. Почему граната? Да просто этот элемент очень похож на эту оболочку и не более того.Он состоит из трех частей — внешней и внутренней обойм, шариков между ними. Внутрь запрессована специальная смазка.



Периодичность замены

Точный пробег назвать сложно, после которого необходима замена гранат 2114. Во многом ресурс элементов зависит от таких факторов:

  1. Производитель. Отечественные и европейские гранаты служат значительно дольше китайских, заполонивших рынок в последние годы.
  2. Качество металла.Главное, чтобы металл был закаленным, иначе изготовление будет происходить очень быстро.
  3. Стиль вождения водителя. Если вы привыкли к агрессивному стилю, гранатам можно не позавидовать, как, впрочем, и всему автомобилю. Ресурс элементов снижен.

Как увеличить срок службы?

Вполне качественные гранаты могут прослужить 30-60 тыс. км. В некоторых случаях ресурс увеличивается в 2-3 раза. Для этого необходимо соблюдать следующие правила:

  1. Не нагружать элементы — резкое ускорение и торможение увеличивают износ.
  2. Следите за состоянием пыльников — если они порвутся, то на шарнир попадет пыль, вода. Это приведет к разрушению металла.

Если своевременно менять пыльники и наносить новую смазку, гранаты могут прослужить гораздо дольше. И стоит обратить внимание на то, что установленные на заводе элементы гораздо качественнее тех, что продаются в магазинах.


Поэтому, если вам посчастливилось стать первым и единственным владельцем девятки, следите только за состоянием пыльников и своевременно производите их замену.

Инструменты для ремонта

Процедура замены гранаты ВАЗ достаточно проста, но придется немного помучиться, так как сбить старый элемент с привода проблематично. Вам понадобятся следующие инструменты:

  1. Набор головок и ключей. В частности, потребуется накидной ключ или головка на «30».
  2. Домкрат (лучше всего использовать гидравлический домкрат в паре с опорой).
  3. Молоток.
  4. Долото. Перед тем, как поменять гранату на ВАЗ-2109, ее необходимо снять; для этого нужно будет открыть гайку.
  5. Емкость 4-5 литров.
  6. Съемник стопорных колец.
  7. Тиски.

А еще нужен новый ремкомплект. Состоит из гранаты, стопорного кольца, смазки, гайки, пыльника и двух хомутов.

Начать ремонт

Итак, первым делом нужно разобрать старую гранату. Кстати, перед тем, как поменять пыльник на гранате ВАЗ-2109, производятся те же манипуляции. Все дело в том, что заменить его можно только после завершения вывода.


Без этого поставить новый пыльник просто не получится.Вам потребуется выполнить следующие манипуляции:

  1. На ремонтируемой стороне ослабить крепление колеса.
  2. С помощью пробойника выровняйте края гайки.
  3. Установите упоры под задние колеса, чтобы предотвратить скатывание машины.
  4. Ключом на «30» снимите гайку.
  5. Поднимите ремонтируемую сторону автомобиля на домкрате, снимите колесо и установите машину на опору.
  6. Полностью открутить гайку от гранаты. Обратите внимание, что шайба используется при установке новой гранаты — не потеряйте ее!
  7. Слить масло из коробки передач.
  8. Снимите два болта, которыми шар крепится к рычагу подвески. Проверьте состояние шарнира – если оно плачевное, придется его менять.
  9. Скорее всего, придется вытащить палец из поворотного кулака. Наконечник может мешать извлечению гранаты.
  10. Теперь, когда все готово, можно потянуть за ступицу вместе с рейкой, чтобы освободить ШРУС.

Как снять гранату с привода?

Внутренняя граната легко выбивается из редуктора.Но нужно соблюдать одно условие — если вы вынимаете из ящика сразу две внутренние гранаты, делайте это по одной. Сначала выньте один, наденьте на его место заглушку, затем второй. В противном случае дифференциал может просто развалиться. А для ремонта потребуется полностью разобрать коробку передач.

А теперь поговорим подробнее о том, как поменять наружную гранату на ВАЗ-2109. Это не очень сложное дело, но потребуется навык. Первым делом нужно отрезать старый пыльник, он вам больше не понадобится, поэтому его можно снять таким «варварским» способом.Хомуты, естественно, тоже нужно снять.


После этого вал плотно зажимается в тисках так, чтобы граната оказалась внизу. Расположите его так, чтобы он ровно стоял на валу — так вы сможете быстрее его опустить. Нанесите несколько резких ударов по деревянной прокладке. Граната должна без проблем сойти с вала. Металлическими предметами бить нельзя, так как можно разрушить целостность элемента. При замене гранат на ВАЗ-2114 необходимо снимать приводы полностью, это значительно упростит ремонт.

Установка новых петель

Остался последний этап — установка новых петель на привод. О том, как поменять гранату на ВАЗ-2109, вы знаете практически все. Осталось поставить новый элемент.


Сначала промойте вал, избавьтесь от пыли, остатков смазки, затем наденьте новый пыльник. Далее проделайте следующие манипуляции:

  1. Установите новое стопорное кольцо.
  2. Осторожно, стараясь не повредить, наденьте гранату на древко. Чтобы она села, нужно сделать несколько резких ударов через распорку из дерева.

Добавить комментарий

Ваш адрес email не будет опубликован.
