Оптимальное подключение магнитолы к АКБ автомобиля напрямую

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

  • красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
  • желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
  • черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

  • через замок зажигания;
  • через кнопку;
  • через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

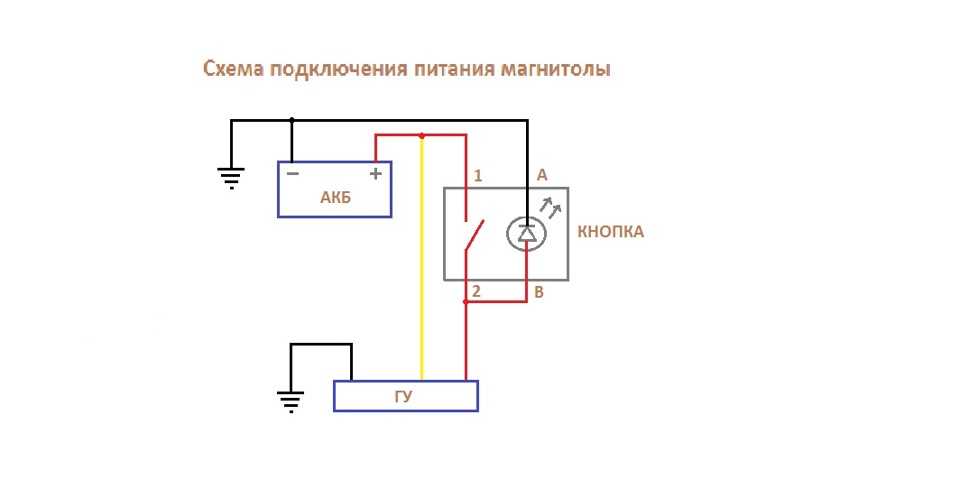

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

Как подключить магнитолу напрямую к аккумулятору: АКБ, чтобы не сажала, подсоединить

В любом автомобиле отечественного или зарубежного производства имеется возможность установки радиоприемника или проигрывателя музыкальных композиций, который работает от бортовой сети. Для коммутации головного устройства применяются стандартные разъемы ISO или различные переходники. Для снижения тока утечки, способного разрядить батарею за 5-7 часов, владельцу машины необходимо знать, как подключить магнитолу напрямую к аккумулятору.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Для защиты жгута от повреждений рекомендуется применение гофрированного пластикового рукава, который крепится хомутами к штатным электрическим магистралям.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Другие варианты подключения

Еще одним вариантом коммутации магнитолы является подача питания через дополнительный канал охранной сигнализации. В качестве коммутирующего устройства используется 5-контактное реле. Недостатком схемы является увеличение потребляемого тока в режиме покоя, поэтому в цепь вводятся дополнительные диоды. Номинал и количество элементов зависят от типа головного устройства и охранного комплекса.

Для подачи питания на контакты разъема магнитолы также используется прикуриватель или розетка, предназначенная для коммутации дополнительного оборудования. Положительный импульс питания подается на красный провод, желтый кабель выводится к батарее. На некоторых машинах питание на прикуриватель подается независимо от наличия и положения ключа в замке зажигания, что позволяет в любой момент включать проигрыватель.

Допускается коммутация магнитолы через диоды, которые устанавливаются в цепь красного провода (идущего через замок зажигания).

При повороте ключа на проигрыватель подается положительное напряжение, позволяющее включить оборудование. При обратном повороте ключа напряжение на замок зажигания не подается. Второй диод применяется для ограничения подачи тока на выключенную магнитолу при работающем силовом агрегате.

На микроавтобусах и минивенах практикуется установка дополнительной магнитолы, расположенной в задней части салона. Для коммутации проигрывателя требуется вывести дополнительные штекеры, воспроизведение звука производится через отдельные громкоговорители, поскольку совместное использование узлов недопустимо.

Возможно использование отдельного переключателя, коммутирующего акустику к различным источникам звука.

Головное устройство монтируется в ящики для мелочей или ниши, которые дорабатываются под габариты изделия. Допускается изготовление индивидуального подиума, в котором размещается магнитола и колонки.

Настройка магнитолы

К основным настройкам головного устройства относят:

  • выбор языка меню;
  • отключение демонстрационной заставки;
  • программирование частот радиоприемника;
  • настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
  • регулировку баланса между громкоговорителями;
  • установку параметров среза частот (доступно не для всех магнитол).

Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.

Инструкция как подключить магнитолу к аккумулятору

(2 оценок, среднее: 5,00 из 5) Загрузка…

Существующие на сегодняшний день авто проигрыватели имеют огромный выбор по своим функциональным качествам, внешнему виду, стоимости и другим техническим, качественным и социальным параметрам. Но не зависимо от того, сколько стоит данное устройство, какими функциями и опциями оно обладает, то как качественно магнитола будет выполнять свои прямые обязанности. А именно, воспроизведение звуковых и видео записей с разнообразных носителей такой информации, во многом зависит от того, как правильно подключено названное головное устройство к системе электропитания вашего автомобиля — аккумуляторной батареи.

Схема

. Правильное подключение к электропитанию

Для подачи питания от аккумулятора на автомобильный приемник используется три основных провода: красного, черного и желтого цвета. Где:

  • Провод черный провод соответствует отрицательному заряду (минусу) аккумуляторной батареи.
  • Провод в желтой оплетке, положительному значению (плюсу) АКБ.
  • Красный — провод плюсового значения от замка зажигания легкового автомобиля.
  • Основной способом, в полной мере отвечающим на вопрос — как подключить магнитолу через аккумулятор правильно, является следующая схема:
  • Черный кабель подключается на любой удобный для этих целей, элемент кузова автомобиля, то есть на массу.

  • Желтый — не посредственно на плюсовой выход батареи. С промежуточной установкой предохранительного устройства на 10 — 20 Ампер.
  • Красный провод идет также на плюс, но уже замка зажигания.

Для таких подключений, следует подбирать медный, многожильный кабель с сечением не меньше 4 миллиметров в надежной изоляционной оплетке.

Возможные неприятности при неправильном подключении магнитолы к АКБ

Самым плачевным результатом полученным при не правильном соединение аккумулятора с авто проигрывателем, является возникновение короткого замыкания. Которое может не только полностью вывести из строя всю аудио систему, но и повредить другие электра цепи автомобиля.

Также при не верном подключении, возможна частичная или полная разрядка энергетической батареи. Низко качественное выполнение проигрывателем своих прямых функций — звуковые провалы в воспроизведение, посторонние шумы, хрипы и тому подобные нарушения.

Варианты подключения магнитолы

Существует несколько способов того, как подключать провода магнитолы к аккумулятору.

  • Подключение через замок зажигания.
  • Через специальную кнопку.
  • Напрямую от АКБ.

  • Подключение через управленческий блок сигнализации.
  • К габаритным сигналам автомобиля.
  • К домашней электросети 220 Вольт.

Подключение автомобильного проигрывателя через замок зажигания или кнопку

Данные подключения рекомендуется в качестве ответа на вопрос, как подключить магнитолу, чтобы не сажала аккумулятор.

Выполняется через замок зажигания следующим образом:

  • Желтый кабель (плюс), фиксируется на положительной клемме 12V автомобильного аккумулятора.
  • Красный питающий провод, подключается к зажиганию (замку).
  • Черный (масса), идет на кузовную деталь авто.

Данное подключение считается наиболее частым и рекомендуется специалистами. Положительные и отрицательные стороны такого способа подключения, обоюдны. То есть, батарея не разряжается находясь в состояние ожидания при стоянке машины. Но слушать музыку вы можете только при включенном зажигание.

Подключение через специальную кнопку.

Соединение проводов происходит по выше описанной схеме (зажигание), с одним исключением. Красный питающий провод подключается не на замок зажигания, а на промежуточную кнопку. С отводом кабеля от нее на положительную клемму батареи. Таким образом проигрывателем можно пользоваться не включая зажигания, а также полностью отключать его от энергоносителя (АКБ).

Вариант подключения авто магнитолы через систему сигнализации

Актуальна такая схема при дистанционном управление магнитолы в случае бесконтактного отключения. Отличительной особенностью данного способа является встраивание диода на участке электро цепи красного кабеля. И пяти контактных реле в желтый провод и кабель сигнализационного устройства. Такая схема не пользуется особой популярностью из — за пусть и не очень сложных, но все же дополнительных, электромонтажных работ.

Подключение магнитолы к аккумуляторам через габаритные огни

Интересный, но не очень понятный (во всяком случае для автора статьи) способ подключения. Осуществляется подсоединение через красный вывод проигрывателя провода, к проходящему под лицевой панелью (торпедой) кабелю питания габаритных сигналов. Или к лампе освещающей внутреннее пространство перчаточного ящика (бардачка). Желтый кабель при таком подключение через предохранитель идет на плюсовую клемму аккумуляторной батареи. Магнитолы при таком соединение работает только при включенном свете?!

Как подключить магнитолу к аккумулятору дома

Так как, автомобильный проигрыватель является мобильным устройством, то сфера его применения не заканчивается салоном автомобиля. Да и выбрасывать работающий приемник при замене его на новую ММС, достаточно жалко. В таких случаях, отличным решением будет подключение магнитолы к бытовой электро сети или старому, но рабочему аккумулятору, на даче или в гаражной мастерской. В качестве схемы подключения, можно выбрать вариант подсоединения через кнопку (тумблер). При отсутствии подходящей АКБ, ее можно заменить сетевым адаптером преобразующим стандартные 220 вольт, в необходимые для питания магнитолы 12В. Или же источником бесперебойного питания со встроенным 12 В аккумулятором. При таком подключение магнитола обеспечивается не только энергией, но и надежно защищается от возможных скачков напряжения.

Видео инструкция о том, как подключить магнитолу напрямую к аккумулятору 12V.

Как подключить магнитолу напрямую к аккумулятору? 4 способа

Многие автолюбители интересуются, как подключить магнитолу напрямую к аккумулятору. Ведь неправильно подключенное оборудование, может привести к разряду аккумулятора. Что не очень приятно, к тому же, отрицательно сказывается на характеристиках батареи. Способов подключения довольно много, есть возможность подобрать наиболее оптимальный вариант. Подбирается способ, в зависимости от особенностей эксплуатации магнитолы, а также ваших потребностей.

Ниже будут рассмотрены основные способы подключения оборудования. Все они могут выполняться любым человеком, даже не имеющим не малейшего представления об электрике. При этом, не будут затрагиваться способы одновременного подключения двух магнитол. Отметим, что принцип здесь будет таким же.

Содержание

Особенности подключения

Как подключить магнитолу напрямую к аккумулятору? Это зависит от некоторых особенностей, приобретенной вами магнитолы. Особое внимание следует обратить на разъем, через который подключается питание к этому медиаприбору. Наиболее удобны в использовании универсальные разъемы (ISO), подключить новую магнитолу окажется проще простого, достаточно переставить фишку с проводами на новую аппаратуру. При индивидуальном разъеме придется покупать переходник. Также, некоторые автолюбители просто подключают провода к магнитоле в соответствии со схемой.

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы. В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода. Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.

Подключение через зажигание

Чтобы, избежать ситуации с разрядкой аккумулятора во время длительной стоянки, многие водители производят подключение магнитолы через замок зажигания. Для этого находится провод, отвечающий за питание контактной группы замка, к нему подключают плюсовые провода от магнитолы. В таком случае, при выключении зажигания, воспроизводящее устройство оказывается отключенным от питания. Недостатком подобного метода является необходимость включать зажигание при желании послушать музыку. Это может приводить к повышенному разряду аккумуляторной батареи.

Подключение через кнопку

Более оптимальным решением является использование кнопки для включения и выключения питания магнитолы. Тут все довольно просто. Берем провод, который идет на плюс, и подключаем его через обычную кнопку с двумя положениями (вкл. и выкл.). Это позволяет наиболее оптимально управлять питанием магнитолы. Оставляя машину на ночь или на продолжительный срок, просто отключаете питание, нажав кнопку. Обычно располагают эту кнопку на консоли неподалеку от самой магнитолы. Использование такой методики позволит вам использовать музыкальное оборудование вне зависимости от положения ключа в замке зажигания.

Подключение к габаритам

Это довольно интересный способ. Для него вам потребуется найти под торпедой подходящий провод, питающийся через габариты. В большей части моделей проще всего подключиться к лампочке освещения вещевого ящика. Для этого, провод от красного вывода магнитолы через реле подключают к лампочке. Желтый провод через предохранитель подключают напрямую к источнику питания. Теперь магнитола работает только при включенном свете. При этом, отключение света не влияет на текущую память головного устройства. Для экономии энергии рекомендуется установить в габариты светодиоды.

Заключение. Сложно представить современный автомобиль без аудиоаппаратуры. На рынке представлено большое количество различных устройств. При этом, многие водители задаются вопросом, как подключить магнитолу напрямую к аккумулятору. Ведь способов довольно много, для разных машин лучше подойдут свои методы. Не стоит забывать, что ошибки при подключении могут привести к повышенному разряду аккумулятора.
