Как работает клапан вентиляции картерных газов: Клапан вентиляции картерных газов

В зависимости от конструкции автомобиля маслоотделитель размещается:

• В блоке силового агрегата.
• Внутреннем пространстве клапанной крышки.
• Автономном от мотора узле.

Клапан рециркуляции картерных газов срабатывает при образовании давления в узле, закрывается во время его отсутствия.

После отделения масла основная газообразная масса поступает во впускной коллектор, смешивается с воздушными потоками из атмосферы и уходит в камеры сгорания. Такой процесс также позволяет, хоть частично, но сэкономить на топливе.

Особенности работы клапана вентиляции картера

Рассмотрим конструкцию и особенности функционирования основного элемента: клапана PCV.

Его предназначение:

• Регулировка давления газообразных продуктов через открытие канала перехода к впускному коллектору.
• Сохранение этого состояния при различных режимах работы силовой установки.

Клапан вентиляции картерных газов (КВКГ) также защищает узел от возгорания в момент обратной вспышки во впускном устройстве.

Напомним, что подобное явление обратная вспышка, обозначает возгорание воздушно-топливной смеси в цилиндре силовой установки. Из-за не полностью закрытого клапана впуска появляется возможность проникновения пламени в коллектор. Закрытый PCV-клапан препятствует пропуску огня, тем самым сохраняя в неприкосновенности моторное масло и топливо.

Конструкция КВКГ

Эта деталь представляет собой обычный перепускной клапан.

Она состоит из:

• Подвижного рабочего компонента.
• Двух патрубков.
• Корпуса.
• Пружин.

В зависимости от конструкции и места установки перекрытие происходит:

• В автономных устройствах совместных с маслоотделителем – за счёт работы мембраны вентиляции картерных газов.
• Во встроенных узлах – при помощи плунжера.

Пружины защиты удерживают запорный элемент в отсутствии воздействия извне.

Принцип действия

Принцип работы клапана вентиляции картерных газов основан на меняющейся величине входного давления. От этого показателя зависит открытое состояние детали, что обеспечивает максимальный объём проходящих через него газообразных продуктов.

Приведём таблицу, в которой указаны различные режимы работы детали.

Со входа клапан подвергается давлению газов из картера. В определённый момент, превышающий силу действия пружины, мембрана картерных газов или плунжер открывает входное отверстие, газообразный продукт поступает в фильтрующий элемент.

В то же время на клапан действует со стороны выходного отверстия сила разряжения, образуемая в коллекторе впуска. Ограниченность входного сечения даёт возможность отвести часть газов картера в полость между дроссельной заслонкой и фильтром воздуха. Во время действия обратной вспышки, быстрого снижения разряжения в коллекторе впуска, отверстие клапана целиком закрывается, что предотвращает воспламенение газообразного вещества.

Влияние клапана

Расскажем о роли, которую играет PCV-клапан в вентиляции картерных газов. Он оптимизирует воздушно-топливную смесь, регулируя диаметр проходного отверстия. Таким образом в канал подачи воздуха поступает необходимое количество частиц горючего материала для формирования нужных пропорций.

Одновременно с этим КВКГ препятствует прохождению полного объёма газообразного продукта из поддона картера в коллектор впуска.

В случае повреждения клапана в цилиндры двигателя может поступить обогащённая топливная смесь, что чревато образованием нагара на поверхности деталей блока. Такой явление дестабилизирует работу силовой установки, сокращает срок службы её компонентов.

Также двигатель при этом может:

• Вибрировать во время работы в холостом режиме;
• Работать нестабильно.

При другом типе повреждения КВКГ подача горючего из поддона может прекратиться. Смесь в этом случае будет обеднённая, что также окажет негативное влияние на работу мотора.

Повышенные воздушные пропорции станут причиной:

• Проблем при запуске силового агрегата.
• Ухудшения динамических характеристик автомобиля.
• Снижения тяги.

Перечисленное подтверждает, что PCV-клапан играет главенствующую роль в узле вентилирования картерных газов.

Симптомы поломки клапана и причины

Этот компонент ВКГ обладает большим рабочим ресурсом ввиду относительной простоты конструкции. Однако вечных деталей в автомобиле не существует, рано или поздно он выходит из строя.

О том, что клапан перестал нормально функционировать, можно узнать по следующим признакам:

• Силовой агрегат начинает вибрировать.
• В диапазоне 3000 – 5000 об/мин ухудшаются тяговые характеристики.
• Из выпускного коллектора после перегазовки слышится шипение.
• Плавают обороты в режиме холостого хода.

Также о непорядках в работе детали можно узнать по возросшему расходу моторного масла, следам подтёков этой технической жидкости на заслонке дросселя, трубках картерных газов.

Среди прямых причин поломки детали можно назвать распространённые:

• Окончание рабочего ресурса.
• Последствие механических повреждений в результате ударов.

Последние могут быть в результате установки детали во время ремонта, очистки системы вентиляции картерных газов.

Характерные неисправности КВКГ

В таблице мы указали возможные дефекты узла ВКГ, а также их причины и симптомы.

В случае повреждения системы отвода картерных газов или дефектов деталей цилиндропоршневой группы клапан также может работать неверно, появляется замасливание. Поэтому перед проверкой КВКГ нужно убедиться в исправности всей системы.

Как проверить клапан вентиляции картерных газов

Диагностика КВКГ производится двумя способами: визуально и диагностическим компьютерным устройством, автосканером.

Первый вид проверки осуществляется при помощи рожкового ключа. Однако отметим, не во всех марках автомобилей возможно снять и разобрать КВКГ. В таком случае выявить неисправность детали можно при помощи компьютера или методом замены на новую, заведомо исправную деталь.

Клапан исследуется вручную на результат воздействия извне. Вначале выполняется осмотр состояния КВКГ, потом можно приступить к проверке.

Деталь продувается ртом через патрубки. Если воздушный поток проходит со стороны выпуска, деталь неисправная. В случае пропуска воздуха только со стороны впуска, значит она пригодна для работы.

Рассмотрим полный алгоритм действий проверки клапана вручную:

• Снимается шланг с выпускного конца.
• Демонтируется клапан с места установки.
• Проверяется отверстие впуска на наличие в нём грязи, наслоений. Их нужно удалить, если они имеются.
• Продувается КВКГ со стороны выпуска, воздух не должен проходить на рабочем клапане.
• Натягивается шланг на выпускной вывод, запускается мотор.
• Закрывается пальцем впуск после прогрева двигателя. В исправном клапане в этот момент слышится щелчок срабатывания детали, появляется разряжение. Палец «приклеится» к свободному выводу.

Проверка автосканером осуществляется по положению дроссельной заслонки в режиме холостого хода.

Расскажем, как выполняется диагностика PCV-клапана компьютерным устройством на автомобиле Chevrolet Lacetti:

• Демонтируется шланг с выпускного патрубка вентиляции картерных газов.
• Выкручивается клапан при помощи рожкового ключа.
• Натягивается шланг на выпускной патрубок.
• Подключается кабелем компьютерный прибор через разъём OBD-II расположенный в салоне машины.
• Запускается диагностическая программа.
• Выводится на монитор реальное положение заслонки дросселя.
• Включается силовой агрегат, прогревается. Параметр дроссельной заслонки должен быть в диапазоне 35 – 40 шагов.
• Закрывается скотчем или при помощи пальца напарника впускной вывод. Показания должны стать больше примерно на 5 шагов.
• Снимается с выпускного вывода шланг. С годным для работы клапаном показания положения заслонки дросселя должны уменьшиться на 5 шагов.

Приведёнными способами можно самостоятельно проверить работу КВКГ.

Для компьютерной проверки потребуется автосканер. Этот диагностический прибор должен входить в набор обязательных инструментов и оборудования каждого из автовладельцев, что поможет сократить затраты на возможные посещения автосервисов по поводу диагностики узлов и систем транспортного средства.

Обслуживание КВКГ

Водитель может избежать поломки этой детали ВКГ и расходов на диагностику, ремонтные работы, если будет регулярно выполнять профилактический осмотр. Чистку системы вентиляции картерных газов и клапана, в частности, нужно выполнять через каждые 22 – 25 тыс. км пройденного машиной пути.

Также не лишней будет проверка состояния детали на предмет замасливания через 10 тыс. км. Если она к этому времени покроется следами моторного масла, нужно заняться диагностикой устройства. Как правило, причиной появления такого негатива является засорение шланга или маслоотделителя картерных газов.

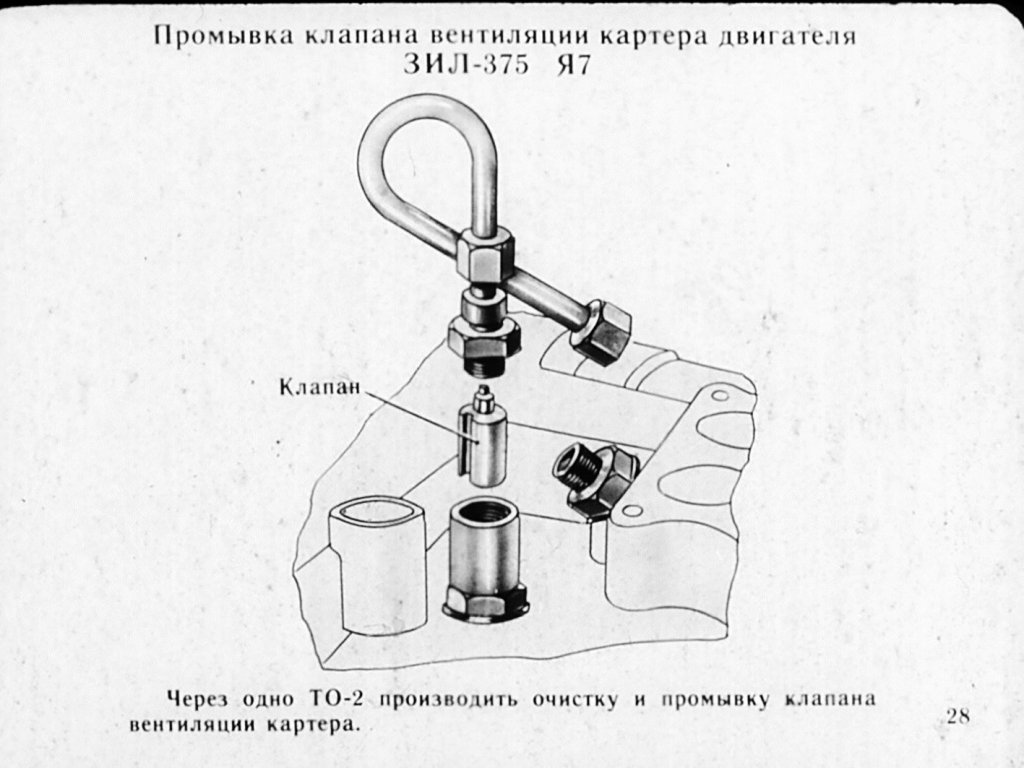

Как прочистить PCV-клапан

Убрать грязь, различного рода наслоения с поверхностей детали можно при помощи таких средств:

• Универсальное вещество VD-40.

• Очиститель инжектора или карбюратора.
• Дизтопливо или керосин.
• Очиститель деталей тормозной системы.

Аэрозольными средствами заполняется внутреннее пространство КВКГ при помощи трубочки через впускной патрубок. Технические жидкости впрыскиваются шприцом или спринцовкой. В случае сильного загрязнения детали очистку выполняют повторно.

После подобной процедуры производится контрольная проверка работоспособности клапана. Если она не дала положительного результата, нужно заменить сломанный компонент ВКГ на новую запчасть.

Таким же способом, промывкой, следует прочищать маслоотделитель, шланги. Со временем они засоряются, что мешает нормальному движению газов картера из-за невозможности регулировки давления в узле.

Как найти КВКГ

Эта деталь может быть установлена на автомобилях различных брендов в разных местах подкапотного пространства.

Приведём пример расположения клапана ВКГ на некоторых моделях машин:

• Opel Astra H. 1.6 Twinport. Установлен сзади ГБЦ, подключение к системе охлаждения отсутствует. Для доступа к PCV-клапану потребуется демонтаж аккумулятора и посадочную площадку под него, а также сдвинуть расширительный бачок.

• Форд Фокус 2, 1.8 л. Клапан стоит с правой торцевой стороны головки блока цилиндров под проводкой. Чтобы выполнить обслуживание, нужно снять корпус фильтра воздуха и патрубок. Подсоединение устройства к системе охлаждения требует для доступа к нему слития антифриза.
• Шевроле Лачетти, шестнадцатиклапанный двигатель. КВКГ можно найти сзади ГБЦ. Его легко обнаружить, но для доступа к детали нужно демонтировать пластиковую защиту мотора.

• Рено Меган-2, дизельный агрегат 1.5DC. Эта деталь расположена в центре подкапотного отсека ближе к салону автомобиля. Над ней находится панель очистителя лобового стекла. Для демонтажа нужно снять патрубки для воздуха, открутить крепление PCV-клапана, слить жидкость охлаждения двигателя, снять два шланга.

В заключении расскажем о достоинствах и недостатках ВКГ.

Плюсы:

• Снижение количества токсичных веществ в выхлопе.
• Нивелирование образования нагара от масла.
• Обеспечение корректной работы агрегата во время прогрева.
• Увеличение рабочего ресурса узла.
• Противодействие появлению протечек в уплотнителях.
• Защита картера от различного типа загрязнений.

Минусы:

• Требуется регулярный осмотр узла, чистка клапана, дроссельной заслонки, коллектора впуска.
• ВКГ требовательна к качеству горючего.
• Повышенная цена на запчасти в случае ремонта.

Отметим, что пользы эта система отвода картерных газов приносит значительно больше. Поэтому автовладелец должен внимательно следить за её состоянием, периодически выполнять профилактику.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

Как работает система вентиляции картерных газов

В процессе работы двигателя внутреннего сгорания образуются газовые смеси, за правильное распределение которых отвечает система вентиляции. Её стараются делать максимально надёжной, чтобы минимизировать любые неудобства при работе с автомобилем. Неполадки этого узла способны приводить к поломкам турбины, а также значительным утечкам масла. Чтобы вовремя заметить первые признаки неполадок, стоит для начала разобраться в устройстве системы вентиляции картерных газов.

Что такое картерные газы

Только на первый взгляд может показаться, что двигатель внутреннего сгорания представляет собой максимально прочную и герметичную конструкцию. На деле всё не совсем так, что заставляет производителей предусматривать некоторые элементы защиты.

В частности, между цилиндрами и поршнями создаются небольшие зазоры, которые позволяют существенно снизить интенсивность износа деталей и обеспечить стабильную работоспособность всей системы практически в любых условиях. Эти щели имеют очень небольшие размеры, однако сквозь них всё-таки просачивается некоторая часть отработанных газов. Смесь поступает в картер, смешивается с парами масел и концентрируется в так называемые картерные газы.

Если допустить постоянное увеличение объёма картерных газов, неизбежно возникнуть проблемы с соседними элементами. Из конструкции начнут выдавливаться сальники коленвала, а также масляный щуп. В результате происходят утечки смазки или даже её разбрызгивания на достаточно большие расстояния.

Ещё опаснее складывается ситуация, если вместе с газом в картере концентрируются остатки несгоревшего топлива. Через некоторое время вполне может образоваться опасная взрывчатая смесь, которую в обязательном порядке нужно удалять.

Своевременное подключение качественных систем вентиляции позволяет практически полностью исключить опасность накопления нежелательных веществ, а также продлить срок службы двигателя внутреннего сгорания.

Предназначение системы вентиляции картерных газов

Неопытные автомобилисты не до конца понимают, для чего нужна вентиляция картерных газов двигателя. Её назначение заключается в отводе токсичных смесей, масляного тумана и разного рода газов из картера. Ранее для этого использовался небольшой отрезок шланга, обеспечивающий прямое соединение двигателя с атмосферой. Теперь же, в условиях ужесточённых экологических требований, единственно верным решением будет система вентиляции.

Принцип работы и устройство вентиляции картера двигателя

Имеет смысл разобраться с тем, как работает клапан вентиляции картерных газов. Современные системы чаще всего имеют закрытую форму, предотвращающую любые утечки. Однако, существуют и открытые типы, которые могут оказаться полезны в конкретных ситуациях.

Стоит отметить, что на различных двигателях внутреннего сгорания схема вентиляции может иметь свои особенности, охватить которые может быть довольно сложно.

Однако, базовые элементы чаще всего одинаковы:

• патрубки, отвечающие за перемещение газовой смеси;
• клапан PCV вентиляции картера, контролирующий давление газов при подаче на впускной коллектор;
• маслоотделитель, не позволяющий смазке попадать внутрь камеры сгорания.

Роль маслоотделителя действительно очень важна, поскольку без него внутри системы будет очень быстро накапливаться сажа, а также разного рода нежелательные отложения. Да и выхлоп окажется сильно загрязнён масляными парами.

Принцип работы клапана вентиляции картерных газов основан на разрежении. Используя разницу давлений, он не позволяет определённым средам покидать кратер и обеспечивает стабильную работу двигателя внутреннего сгорания.

Закрытую систему вентиляции принято считать достаточно сложной, однако только она обеспечивает достаточно низкий уровень выхлопов вредных веществ в атмосферу. Её параметры напрямую влияют на то, будет ли автомобиль соответствовать экологическим нормам.

Принудительная вентиляции может быть реализована несколькими способами, для чего нужно создать условия для вытягивания газов из картера и их смешивание с атмосферным воздухом. Рядом с вентиляцией всегда находится клапан, обеспечивающий подачу смеси в цилиндры мотора.

То, каким образом осуществляется отвод лишних газов, решает производитель автомобиля ещё на этапе проектирования. Впоследствии автовладельцам приходится учиться взаимодействовать с установленной системой вентиляции и при необходимости ремонтировать её.

Частые неисправности системы вентиляции картера

Среди наиболее частых неполадок системы вентиляции картера можно выделить следующее:

• Физическое разрушение клапана. Под действием высоких температур и времени элемент ломается, оставляя резьбовую часть в крышке клапана. Выходом из положения станет полная замена клапана на оригинальный. Даже подходящие по характеристикам аналоги зачастую работают нестабильно.
• Замерзание конденсата в трубке. Особенно опасны в этом вопросе разного рода прогибы, которые могут возникать вследствие неаккуратной установки системы. Трубки теряют пропускную способность, что приводит к полному открытию клапана и потере давления в системе.

Отдельное внимание стоит уделить базовым симптомам, по которым даже неопытный владелец быстро определит назревающую проблему:

1. Масляные отложения на резиновых уплотнителях. Это может быть связано с неполадками системы вентиляции, а также критически износом цилиндропоршневой группы. Узлы попросту перестают удерживать все масляные пары, что приводит к их утечке.
2. Увеличенное потребление масла. Повышение давления в картере приводит к сгоранию части смазки в цилиндрах в процессе работы двигателя.
3. Плавающие обороты на холостом ходу. Тут снова сказывается негерметичность вентиляционной системы, вызванная износом компонентов или плохим затяжкой крепежей.
4. Появление неприятного устойчивого запаха выхлопа. Начинать беспокоиться нужно тогда, когда запах проявляется даже на небольших скоростях или просто с заведённым мотором. Неправильная работа вентиляции приводит к попаданию выхлопных газов в салон.

Также имеет смысл осмотреть впускной коллектор, воздушные фильтры и соединительные патрубки. Если на них появилось слишком много масла, значит где-то есть утечка.

Последствия неисправной вентиляции картера

Неправильная работа системы вентиляции картера неизбежно приводит к повышению давления в картерном пространстве. А это, в свою очередь, верный путь к следующим проблемам:

1. Смещение или разрушение уплотнителей на валах. Внутренней давление начнёт выталкивать их наружу, что приведёт к потере смазки. Если это вовремя не исправить, масляное голодание станет причиной лязга деталей и ускоренного износа.
2. Выход из строя турбины. Наличие неких препятствий в картерном пространстве станет причиной уменьшения прокачиваемого через турбину масла. Нарушится теплоотвод, а частицы смазки начнут скапливаться на деталях. Вскоре начнут появляться задиры, царапины, щели или даже трещины.
3. Выдавливание масляного щупа. Чрезмерное давление попросту вытеснит его с положенного места и забрызгает смазкой всё подкапотное пространство. Иногда внутреннее усилие настолько велико, что деталь даже оставляет вмятину на капоте.

Своевременная диагностика позволит свести к минимуму вероятность проявления подобных неполадок и существенно продлит срок службы не только системы вентиляции, но и всего силового агрегата.

Что делает система PCV и почему она важна для вас? — Dennis Road Automotive

В современных автомобилях система PCV (система принудительной вентиляции картера) необходима для того, чтобы ваш автомобиль или грузовик был готов к работе, когда вы есть, и оставался долговечным и надежным транспортным средством. Это гораздо больше, чем просто контроль выбросов — ваша система PCV служит нескольким целям и весьма интересна! Как это работает и для каких целей? Здесь, в Dennis Road Automotive в Далласе, штат Техас, у нас есть ответы на эти вопросы!

Что именно он делает?

PCV, или система принудительной вентиляции картера, служит нескольким целям. В первую очередь он был разработан для снижения выбросов, но он также служит механизмом для снижения давления в картере. Снижение давления в картере было важно задолго до того, как возникли проблемы с выбросами, и система PCV была простым способом эффективного решения обеих проблем. Система PCV обеспечивает более чистый выхлоп, предотвращает прорыв газов через уплотнения и прокладки, удаляет картерные газы, образующиеся в процессе сгорания, которые загрязняют и разрушают двигатель, если их не контролировать, и позволяет двигателю работать более эффективно, тем самым увеличивая расход топлива!

Откуда это?

Система PCV не является новой функцией. Когда автомобили впервые получили широкое распространение чуть более века назад, когда было принято, что легковые и грузовые автомобили будут пропускать масло. Чтобы остановить эти утечки, были установлены уплотнения и прокладки, и они значительно уменьшили количество просачивающегося масла, но не предполагалось, что они будут полностью содержать моторное масло. В конце концов было обнаружено, что с помощью нисходящей трубы давление в корпусе можно сбрасывать, используя воздушный поток, создаваемый движущимся транспортным средством. Чтобы предотвратить образование вакуума, также был использован отдельный сапун картера — по сути, сапун — это просто отверстие, которое позволяет свежему воздуху поступать в двигатель по мере того, как газы и давление удаляются. Таким образом, было создано решение, система PCV.

Интересный факт:

Во время Второй мировой войны были разработаны системы PCV, позволяющие двигателям работать под водой. Танки не могли использовать нисходящую трубу, потому что двигатель заполнялся бы водой, если бы он когда-либо был погружен в воду. PCV позволил создать закрытую систему, в которой свежий воздух проходил через впускной сапун в сапун картера, и позволял нагнетать давление картера во впуск, оставляя всю систему закрытой.

В начале 1960-х эта технология была применена к автомобилям, так как она имела дополнительное преимущество сжигания газа, который в противном случае был бы выброшен в атмосферу. Система PCV не только сжигает лишние газы, но и повышает эффективность использования топлива, если двигатель правильно настроен и работает должным образом.

Современные двигатели по-прежнему используют эту технологию, но сейчас она важна как никогда. Компьютерные системы требуют правильного ввода для правильной работы, а небольшие масляные каналы, которые управляют различными системами, чрезвычайно восприимчивы к шламу двигателя.

Как это работает?

Система проста. Клапан PCV регулирует, сколько вакуума может проходить через картер. Он подключен к впуску — когда разрежение высокое на холостом ходу, клапан PCV останавливает большую часть этого разрежения. Когда вакуум падает с увеличением оборотов, клапан PCV открывается, чтобы позволить большему объему газов и давлению поступать на впуск. В результате эти газы рециркулируются обратно в цикл сгорания и сгорают со свежим топливом и воздухом, предотвращая конденсацию этих газов в масле, предотвращая утечку уплотнений под давлением и предотвращая выброс загрязнений из картера.

Трубка сапуна позволяет подавать свежий воздух в двигатель после воздушного фильтра, предотвращая попадание мусора и влаги в двигатель.

Что может пойти не так?

Как и все автомобильные системы, система PCV требует контроля и технического обслуживания. Если пренебречь неисправной системой PCV, это вызовет конденсат в масле, что приведет к закупорке каналов и повреждению подшипников, чрезмерному расходу масла, повышению давления, что приведет к прорыву уплотнений и утечкам масла, а также накоплению углерода во впускном коллекторе — любое из этих явлений может разрушить двигатель.

Как часто следует менять клапан PCV?

Теперь не существует установленного периода времени, в течение которого вам необходимо обслуживать PCV вашего автомобиля или грузовика. Все зависит от того, как вы водите и в каких условиях работает ваш автомобиль. Как и во всех других графиках обслуживания, идеально менять клапан при каждом крупном обслуживании, которое обычно составляет около 30 000–90 000 миль. Регулярное техническое обслуживание вашего автомобиля, такое как замена масла, проверка жидкостей и ротация, продлит срок службы вашего автомобиля или грузовика.

Неисправный клапан PCV сжигает масло?

Если у вас неисправен клапан PCV, вы подвергаете свой автомобиль риску. Плохой клапан может создать утечку, которая приведет к чрезмерному расходу масла в вашем автомобиле или грузовике. Потребление масла приведет к его возгоранию, что вызовет его запах и оставит лужу под вашим автомобилем. Если вы заметили какой-либо из этих симптомов, позвоните нам в Dennis Road Automotive, чтобы запланировать обслуживание. Любая утечка масла — это серьезная утечка, которую мы хотим проверить как можно скорее, чтобы избежать больших затрат на ремонт!

Компоненты PCV, как правило, недороги и необходимы для поддержания вашего автомобиля, грузовика или внедорожника в дороге. Их следует регулярно обслуживать, и если какой-либо из этих симптомов развивается, клапан PCV является хорошей отправной точкой при диагностике проблемы. Независимо от ваших потребностей в ремонте или техническом обслуживании, наши опытные специалисты помогут вам. Чтобы найти лучшую автомастерскую в Далласе, штат Техас, позвоните или зайдите в Dennis Road Automotive сегодня, где мы относимся к вашему автомобилю или грузовику, как к своему!

_________________

Благодарим вас за посещение Dennis Road Automotive в Далласе, штат Техас. Доверьтесь нашим специалистам по ремонту автомобилей, чтобы ваш автомобиль, грузовик, внедорожник или фургон дольше и безопаснее оставались на дорогах.

Запишитесь на прием сегодня (972) 241-1901 или ЗАПРОСИТЕ НАЗНАЧЕНИЕ ЗДЕСЬ.

Что такое клапан принудительной вентиляции картера и как работает система —

Итак, что такое принудительная вентиляция картера (PCV)? и как именно они работают. Отлично! Сегодня я рад поделиться с вами своими мыслями, выводами и исследованиями системы принудительной вентиляции картера и того, как она в основном способствует развитию автомобилестроения.

В принципе, клапаны PCV можно найти и установить на многие работающие автомобили. Он служит инструментом для уменьшения загрязнения воздуха.

Клапан принудительной вентиляции картера был впервые представлен в автомобилестроении в 1963 году. Он регулирует давление в картере и вентиляцию выхлопных газов из картера во впускной коллектор.

Поток контролируется клапаном принудительной вентиляции картера для измерения количества паров, вводимых в процесс сгорания.

Он также работает как обратный клапан, предотвращая попадание в двигатель выхлопных газов.

Поврежденная и запущенная система PCV вскоре перестанет работать, и результат может быть совсем другим.

Из чего состоит клапан принудительной вентиляции картера

PCV эффективен как в качестве системы вентиляции картера, так и в качестве устройства контроля загрязнения. Наиболее важной частью системы PCV является регулирующий клапан, обычно называемый клапаном PCV.

Система состоит из клапана, втулки, трубки и шланга подачи воздуха, обеспечивающего подачу воздуха в картер.

Кроме того, они в основном ослабевают со временем и требуют замены. Любой из этих компонентов может выйти из строя и повредить двигатель.

Современные конструкции имеют отдельный входной фильтр, который очищает поступающий воздух только для системы принудительной вентиляции картера.

Кроме того, залипший клапан принудительной вентиляции картера не позволит газу нормально циркулировать, что может привести к повышению давления в картере.

Таким образом, клапан принудительной вентиляции картера часто упускают из виду, но интервал замены составляет не менее 12 месяцев.

Как работает система принудительной вентиляции картера

Воздух подается через фильтр, в котором впускной шланг подсоединяется к источнику фильтрованного воздуха, который служит средством подачи чистого воздуха, проходящего через двигатель.

Этот отфильтрованный воздух проходит через двигатель, собирая дым и пары. Воздух выходит через другой шланг, соединенный с вакуумным коллектором.

Поток воздуха вытягивает пары из картера и безвредно сжигает их в двигателе.

Вводится вакуум, сбрасывающий любое давление, которое может возникнуть.

• Утечки в моторном отсеке.
• Утечки под автомобилем.
• Автомобиль работает плохо.
• Высокий расход масла.
• Снижение расхода топлива.
• Странный шум, такой как свист в моторном отсеке, указывает на неисправность клапана PCV.
• Загрязненные заглушки.
• Неравномерный холостой ход, затрудненный запуск или пропуски зажигания на обедненной смеси.
• Забитые и залипшие маслосъемные кольца.
• Быстрый/преждевременный износ двигателя.
• Разрыв прокладок и уплотнений.
• Масло в воздухоочистителе.
• Число оборотов выше ожидаемого.

Причины срабатывания клапана принудительной вентиляции картера

1. Заедание клапана принудительной вентиляции картера в закрытом состоянии вызовет избыточное давление в картере, что приведет к утечкам.

• Клапан принудительной вентиляции картера, если он заедает в открытом положении, вызовет проблемы с управляемостью.

• Ослабленный или негерметичный шланг, через который в двигатель поступает неизмеряемый воздух.

• Неисправен нагреватель принудительной вентиляции картера.

Уход за системой принудительной вентиляции картера

Система принудительной вентиляции картера улучшает характеристики автомобиля, а плановое техническое обслуживание, например, регулярная замена масла, может продлить срок службы системы, но со временем ее придется заменить.

Опять же, небрежно работающая или плохо работающая система PCV быстро загрязняет моторное масло и накапливает тяжелый шлам из-за прорыва картерных газов в процессе сгорания.

Производные коды неисправностей

*P053C

*P0171

*P0174

Диагностика системы принудительной вентиляции картера

1. Снимите клапан и встряхните его. Если он дребезжит, значит штифт внутри не застрял и через клапан должен проходить воздух .
2. Проверьте наличие вакуума, удерживая палец над концом клапана, когда двигатель работает на холостом ходу.
3. Используйте расходомер для проверки работы клапана. Это помогает узнать результаты как вакуума, так и потока воздуха.

4. Кроме того, вытащите клапан из крышки клапана и пощупайте конец на наличие вакуума, когда двигатель работает на холостом ходу.

5. Снимите трубку маслоизмерительного щупа, подсоедините к трубке вакуумметр и дайте ему стабилизироваться на холостом ходу. Затем снимите показания вакуумметра.

Если двигатель не меняется, проверьте клапан PCV и системные шланги на предмет засорения. При необходимости замените компоненты и повторите проверку.

Техническое обслуживание системы принудительной вентиляции картера (PCV)

Из-за простоты конструкции системы PCV ее часто упускают из виду. , однако во многих двигателях клапан PCV никогда не заменялся.

Шланг PCV, который соединяется с двигателем, также следует заменять при замене клапана. Рекомендуется использовать утвержденный вентиляционный шланг.

Клапаны необходимо обслуживать чаще, поскольку транспортные средства и условия эксплуатации различаются.

Кроме того, при подозрении на заедание клапана или при наличии признаков шлама клапан следует заменить.

Все шланги или трубки, используемые в системе PCV, должны быть очищены и осмотрены. Если на шланге замечены какие-либо трещины или разрывы, его также следует заменить.

Советы по замене системы принудительной вентиляции картера

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинальный.

Внешний вид может вводить в заблуждение, поскольку клапаны выглядят одинаково снаружи, но по-разному откалиброваны внутри.

Если замененный клапан не имеет таких же характеристик расхода, как исходный, это может нарушить выбросы и вызвать проблемы с управляемостью.
