Как работает стартер автомобиля видео: что это такое, для чего он нужен в машине, как устроен, как работает и почему ломается, фото и схема устройства

что это такое, для чего он нужен в машине, как устроен, как работает и почему ломается, фото и схема устройства

Стартер — основной агрегат пусковой системы двигателя, по сути — это электромотор постоянного тока с механическим приводом. Принцип работы стартера основан на перемещении обгонной муфты (бендикса) на валу при срабатывании реле. Функционирование электромеханического устройства кратковременно, поскольку после отбрасывания шестерни оно в движении автомобиля больше не участвует.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится стартер?

В машине стартер находится на стыке двигателя и трансмиссионного механизма. Место, где соединяются эти части оборудования автомобиля, закрывается пластиковым корпусом, изготовленным в форме колокола.

Доступ к нему различается в зависимости от модели машины:

• снизу, из-под днища авто;
• из отсека двигателя, под капотом.

Фиксируется механизм по стандарту тремя или двумя болтами.

Место размещения стартера в авто: красными стрелками показаны болты крепления и подключение электропроводки

Зачем нужен стартер и каковы его функции?

Стартер нужен для преобразования электрической энергии в механическую для запуска силового агрегата.

Назначение механизма продемонстрировано на видео. Автор — serzh86.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

• с наличием редуктора в конструкции;
• без редуктора.

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

• повышенный ресурс использования детали за счёт усиления редуктора;
• небольшие размеры и лёгкость;
• надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

• починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
• сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

• надёжность и простоту использования в тёплое время;
• доступность ремонта благодаря лёгкой конструкции;
• распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

• значительные размеры и тяжеловесность;
• повышенный расход запаса энергии аккумулятора;
• ненадёжная работа в холодное время года при минусовых температурах.

Фотогалерея

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

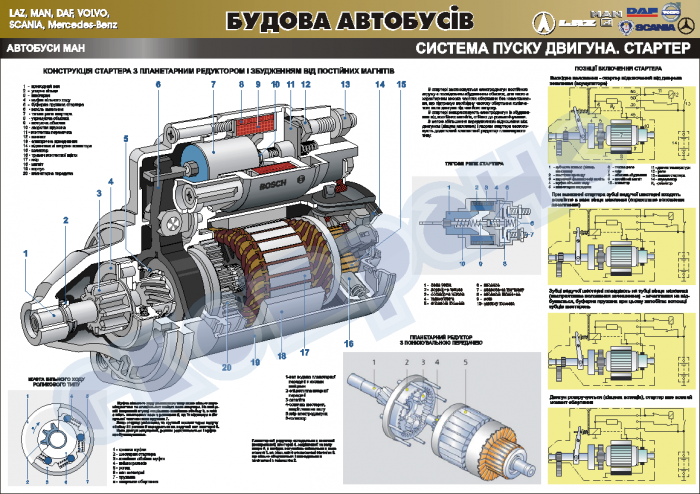

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

Как уберечь стартер от поломки?

Чтобы уберечь стартер от поломки, необходимо знать, что:

1. Частое использование системы дистанционного запуска двигателя является одной из основных причин поломки пускового устройства.
2. Категорически запрещено применять электростартер вместо ДВС, если закончилось топливо. Чрезмерная нагрузка на стартерный узел выводит из строя его отдельные элементы. Конструктивно пусковое устройство не предназначено для функционирования в режиме основной силовой установки.
3. Воспрещается задерживать стартер во включённом состоянии больше чем на 10 секунд. Чаще всего устройство сжигается при попытке запустить двигатель. Следует делать минутные промежутки между заходами, таким образом, конструктивные элементы успеют остынуть и не будут подвержены преждевременному износу.
4. Необходимо регулярно проверять места контакта и клеммы аккумулятора. В случае обнаружения окислительных пятен, осуществляется их зачистка для лучшей проводимости тока.
5. После запуска мотора требуется немедленное отключение стартерного узла. Удерживание ключа зажигания в активном положении увеличивает износ пусковой системы электродвигателя в несколько раз.

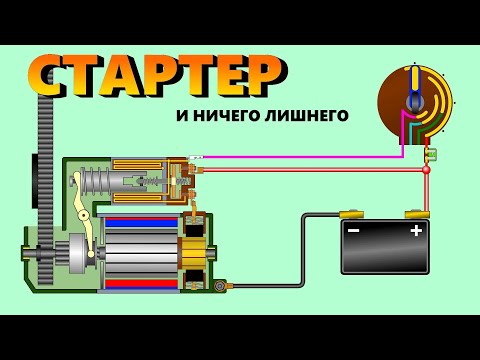

Видео

Тематический канал Maysternya TV снял полезный видеоролик с наглядным руководством по обслуживанию стартерного механизма.

 Загрузка …

Три способа замкнуть стартер автомобиля напрямую — Рамблер/авто

Многие автомобилисты сталкивались с такой проблемой как поломка стартера. Он может сломаться в любой момент. Как завести машину, если не работает стартер, а ехать необходимо? Завести машину возможно таким путем как замкнуть стартер напрямую или завестись без него. Но перед тем как это сделать, следует ознакомиться с основными поломками стартера и понять все нюансы.

Основные поломки стартераЗамкнуть стартер с толкачаБуксировка автомобиля Замыкание отверткой

Знаете ли вы? Стартер служит в два раза меньше чем двигатель, всего 5-6 лет. Поэтому диагностика стартера актуальна как для авто, что уже не первый год в эксплуатации, так и для новоприобретенных.

Основные поломки стартера

Стартер обеспечивает пуск двигателя. Он создает крутящий момент коленвала с нужными оборотами для степени сжатия и сгорания горючей смеси. Если стартер начал работать с перебоями, нужно выяснить причину такого его поведения.

Важно! Стартер работает с другими системами машины в одной пусковой цепи. Поэтому поломки могут быть механическими и электрическими.

Если стартер не хочет крутить или делает это медленно — обратите внимание на электрическую цепь и аккумулятор:АКБ не заряжен;плохо закреплены контакты;плохой контакт и поломка провода от клеммы втягивающего реле;поврежденный провод между аккумулятором и стартером;несоответствие масла в картере по вязкости;не функционирует контактная группа замка зажигания.

Если не работает стартер или просто не включается, это может быть: неисправность реле, короткое замыкание в обмотке самого стартера.

Если вращается якорь стартера, но стартер не может провернуть коленвал это: пробуксовка муфты свободного хода или тугой ход привода винтовой нарезки.

Бывают случаи когда стартер не отключается после пуска. Причинами могут быть: заедание приводов на валу якоря, заедает в замке зажигания, износ подшипников. Исправить такие поломки можно путем замены поврежденных деталей.

Если вы заметили что стартер начал шуметь. Это может быть: шестерня привода вышла из зацепления,ослабилось крепление или полюса стартера.

Стартер подвержен большим нагрузкам, так как ему приходится вращать большой маховик и приводить в действие поршневую группу двигателя. Поэтому следует внимательно к нему относится и проводить диагностику для избегания поломок.

Замкнуть стартер с толкача

Перед тем как завести машину напрямую через стартер следует выяснить, почему стартер вышел из строя.

Если причина в неисправности реле, втягивающем реле, обмотке стартера, то запустить его можно с толкача. Для этого вам понадобятся пара помощников. Они будут упираясь в багажник авто и его разгонять, а вы включаете ключ зажигания и первую передачу. Чем быстрее будут толкать машину помощники, тем быстрее она заведется.

Знаете ли вы? Разгон с толкача самый популярный метод завести авто без стартера среди автолюбителей.

Буксировка автомобиля

Еще один метод завести машину если не работает стартер — это буксировка. Для этого вам понадобится еще одно авто и трос. Если поломка случилась в пути, просто остановите любой автомобиль и попросите помочь вам завестись. Много это времени не займет, зато вы продолжите свой путь.

Важно! Не забудьте тот факт, что когда ваша машина при буксировке заведется, она будет ускорятся, не забывайте останавливаться, когда останавливается авто впереди, не глушите мотор когда выйдете из машины, чтобы отцепит трос.

Замыкание отверткой

Замыкание стартера отверткой можно проводить, только если причиной поломки стало втягивающее реле. Узнать такую поломку можно по щелканью из-под капота когда вы проворачиваете ключ. Это значит что включение втягивающего реле происходит, но ведущая шестерня не поворачивает коленвал. В такой ситуации нельзя сделать ничего кроме как перемкнуть стартер отверткой и таким образом дать напряжение на обмотки.

Для замыкания стартера отверткой нужно выставить рычаг КПП в нейтральном положении и затянуть тормоз. В этих условиях отвертка будет работать как втягивающее реле. Отвертку вставляем между силовыми клеммами замкнув их.

Для того чтоб завести машину напрямую через стартер лучше всего прибегнуть к помощи ассистента. Таким образом, это упростит задачу. Один будет вставлять отвертку, другой — замыкать контакты. С помощником все пройдет гораздобыстрееи проще.

Как проверить втягивающие реле стартера Джили СК

Основным элементом пусковой системы двигателя внутреннего сгорания, а именно такие устанавливаются на автомобилях, является стартер.

Сам двигатель устроен таким образом, что, пребывая в стадии покоя, он не создаёт крутящего момента и является неподвижным.

Для того же, чтобы запустить все процессы в его цилиндрах и добиться воспламенения топливной смеси, необходимо раскрутить коленчатый вал агрегата.

А для этого требуется внешний источник электрической или механической энергии.

Именно таким своеобразным источником электрической энергии и является стартер.

По сути, стартер – это миниатюрный электродвигатель коллекторного типа постоянного тока в доработанном виде.

Питание этот узел получает от аккумуляторной батареи автомобиля. С его помощью водитель запускает процесс раскручивания коленвала силового агрегата до оборотов, достаточных для воспламенения топливной смеси.

После того, как маховик коленвала наберёт достаточное количество оборотов, стартер отключается.

Именно таким исполнительным механизмом, с помощью которого водитель запускает и отключает работу стартера, как раз и является втягивающее реле или соленоид.

Принцип работы втягивающего реле довольно простой.

При поступлении напряжения на соленоид его сердечник втягивается и с помощью имеющегося рычажного механизма обеспечивает зацепление шестерни стартера с маховиком двигателя.

В этот момент контакты втягивающего реле полностью замыкаются.

Как только маховик набирает требуемое количество оборотов и двигатель запускается, бендикс либо же муфта свободного хода выводит из зацепления шестерню стартера с маховиком.

Стартер после этого выключается и все его детали возвращаются на свои места.

Точно таким же образом устроен и работает стартер на двигателе автомобиля китайского производства Geely CK.

Проверяем самостоятельно исправность втягивающего реле стартера Geely CK

Очень часто бывают случаи, когда сложно сразу определить, какой именно механизм стартера вышел со строя.

Поэтому в данной статье мы хотим рассказать о том, каким образом можно самому определить исправность втягивающего реле стартера Джили СК.

• Для этого, отсоединяем соленоид от корпуса стартера.

• Для этого достаточно открутить два болтика и отсоединить подводящие провода.
• После этого, на клеммы аккумулятора подключаем два провода.
• С минусовой клеммы провод подключаем к контакту втягивающего реле, который припаян к обмоткам устройства.

• Дальше само реле стоит положить на рабочий стол, чтобы не удерживать его в руках.

• После этого провод от плюсовой клеммы аккумулятора кратковременно прикладываем к торчащему контакту реле напротив шины припаивания минусового контакта.

• В этот момент реле должно сработать и втянуть якорь во внутрь.

• Спустя секунду-другую пружина вытолкает якорь реле наружу.

• Если у вас всё так произошло, то это говорит только о том, что такое втягивающее реле находится в рабочем состоянии.
• Поэтому его можно смело устанавливать обратно на корпус стартера и если он неисправен, то искать причину в другом.
• А наш рассказ об самостоятельной проверке состояния втягивающего реле стартера Джили СК на этом окончен.

Cтартер крутит но не зацепляет маховик: неисправности и ремонт

Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.

Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.

Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.

Причины возникновения неполадок

Проявиться неисправность может в результате поломок следующих узлов:

• Бендикса (обгонной муфты).
• Втягивающего реле.
• Ведомой и ведущей шестерни

Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.

Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.

Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.

Видео:

Ремонт стартера

Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.

Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.

Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:

• Замена шестерни.
• Замена бендикса.

В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.

Видео:

Ремонт маховика

Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).

В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:

1. Демонтируется карданный вал вместе с промежуточными опорами.
2. Снимается стартер.
3. Производится снятие коробки передач.
4. Демонтируется сцепление.
5. Снимается маховик.

После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.

Видео:

Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.

Данная операция производится в такой последовательности:

• Аккуратно сбить венец с маховика.
• Нагреть деталь.
• Установить венец на маховик обратной стороной.

Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.

Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.

Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.

Видео:

Ремонт втягивающего реле

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.

Если стартер жужжит, но не крутит двигатель, то такой признак указывает на неисправность удерживающей обмотки. Определить неисправность бывает проблематично по причине межвиткового замыкания, которое возникает в момент включения стартёра.

Если снять деталь и проверить мультиметром, то может оказаться, что вторичная обмотка будет в полном порядке.

Чтобы исключить эту проблему при ремонте стартера, рекомендуется заменить втягивающее реле на исправную деталь.

Видео:

Заключение

От проблемы с невозможностью запустить двигатель с помощью электрического устройства никто не застрахован, но неприятность редко возникает неожиданно. Задолго до появления серьёзных неисправностей о возможном отклонении в нормальной работе устройства можно судить по шумной работе, особенно в момент включения.

Различные металлические призвуки также являются предшественниками поломок. Поэтому при первых симптомах следует провести полную диагностику деталей участвующих в запуске двигателя автомобиля.

Загрузка… Схема

, принцип работы и виды Какой стартер на автомобиле

В отличие от двигателей других типов, двигатель внутреннего сгорания не запускается мгновенно. Сначала необходимо привести в движение его детали и механизмы, сформировать необходимое давление в цилиндрах, активировать работу электрооборудования и системы. Эти задачи выполняет электростартер — он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя. В статье мы расскажем, в чем основан принцип работы стартера, и из чего состоит это устройство.

Устройство

Стартер имеет вид двух соединенных цилиндров и, как правило, крепится к инженеру двигателя двумя болтами. Разорвав их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. Меньший цилиндр расположен:

• Контакт включает электрическую цепь стартера;
• Втягивающее реле, ведущее шток вилки;
• Верх вилки стартера, шарнирно соединенной со штоком реле.

В большом цилиндре находятся компоненты электродвигателя и механические части, а именно:

• Подшипник качения или скольжения — необходим для фиксации вала шестерни;
• шестерня Bendix, передающая крутящий момент от электродвигателя на шестерню маховика;
• Сам Bendix, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, создающая электромагнитное поле, в котором якорь вращается;
• Якорь, выполняющий роль ротора электродвигателя;
• Щеточный узел со щетками, передающими якорную намотку.

Автомобильный стартер по своей сути является электродвигателем, поэтому основными компонентами являются ротор и статор.

Во внешней конструкции стартера корпус электродвигателя с закрытой шестерней и корпус втягивающего устройства. реле с контактными болтами изолированы.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток попадает в обмотку втягивающего реле, которое приводит в движение контакт с помощью штифта и вилки.Пятинт замыкает главную цепь стартера, пусковой ток в щеточных узлах и в обмотке статора, а вилка воздействует на Бендикс, соединяя его шестерню с шестерней маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КСМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакте втягивающего реле подается напряжение

Во время пуска горючая смесь в цилиндрах воспламеняется, толкая их и вращая коленчатый вал.Крутящий момент на маховике многократно увеличивается, как и частота вращения шестерни бендикса — этому способствует большое передаточное число. Бендикс отключен, предохранение стартера от перегрузки. На этом выполняется эта функция стартера, и водитель отпускает ключ, выключая реле втягивающего устройства, а значит, и стартер.

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — Замок зажигания

Видео: Мотор в автомобиле

Электростартер — одна из ключевых частей автомобиля.До его изобретения машины запускали вращающийся коленчатый вал вручную или просто толкающим автомобилем с включенной трансмиссией. Стоит ли говорить, насколько сложно было неудобно? Поэтому при диагностике и обслуживании автомобиля важно не забыть о стартере — тогда прибор проработает долго и качественно.

Почему-то не особо задумываешься о том, как работают автомобильные системы. Пока что-то не подводит. И этим-то часто оказывается стартер, который предназначен для запуска двигателя.Это чаще всего механическая часть, немного меньше, чем электрическая. Для диагностики и ремонта нужно знать стартер и его основные узлы. И небольшие, равномерно распространенные знания в области электротехники не будут лишними. Итак, из каких базовых узлов идет стартер и почему он крутится только тогда, когда ключ поворачивается до упора?

Устройство и принцип работы

Пускатель — двигатель постоянного тока, имеет две обмотки (роторную и статорную). На роторе обмотка предназначена для создания электромагнитного поля, без которого невозможно получить движение.Вокруг ротора создается единое магнитное поле, а вокруг статора — поле, которому он противодействует. Получается, что один толкает второй и приводит в движение ротор двигателя. Это если описывать простым и доступным языком.

На статоре закреплена обмотка, подать на нее напряжение достаточно просто. Но ротор — подвижная часть, поэтому придется использовать щеточный узел. Питающее напряжение через щетки подается на ламели, а затем на обмотку ротора. Узел щетки является наиболее уязвимой частью, так как состоит из меди и графита.Материал такой, что быстро стирается, поэтому кисти требуют замены.

Bendix — элемент, служащий для передачи трафика с на маховик. Он состоит из обгонной муфты, шестерен и вилок. Муфта позволяет механизму вращаться только в одном направлении. Штекер соединяет втягивающее реле и напрямую Bendix. С его помощью происходит движение шестерни с обгонной муфтой ротора. Можно встретить два стартовых дизайна. Скорость, при которой используется планетарный редуктор, ротор двигателя и конечный вал не сплошные.И простая конструкция, в которой вал сплошной от начала до конца.

Признаки неисправности стартера

Часто неисправность возникает, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что коронка на маховике изношена и требует замены. Стоит отметить, что при прокрутке коленвала на несколько сантиметров стартер «схватывается» и машина заводится. Для ремонта потребуется снять коробку передач и поменять заводную головку.В крайнем случае, его можно просто перевернуть, потому что он износился до середины.

Но если стартер крутится, но движение не передается, при этом нет посторонних звуков, а при прокрутке коленвала двигатель не запускается, значит проблема в обгонной муфте. Снимаем стартер, разбираем, проверяем муфту. Если он может вращаться в обоих направлениях, немедленно замените его. Обычно сцепление идет в единой конструкции с вилкой и шестерней.

Но если не слышно щелчка реле втягивающего, можно судить о двух поломках. Самый безобидный — это сидячая батарея, поэтому тока не хватает для привлечения якоря. Если аккумулятор заряжен, значит неисправность в реле втягивающего. Либо сгорела обмотка, либо контакты сгорели и перестали проводить электричество.

Большинство водителей очень быстро уходят от желания просто ездить на желании провести часть ремонтных работ в своей машине.Для того, чтобы улучшить свою машину, нужно знать принцип ее работы и внутреннее устройство. И приступить к изучению лучше с самого начала, то есть с автомобильного стартера, без которого движение ТС изначально невозможно.

Стартер, его назначение

Пускатель — это устройство относительно небольших размеров, которое в силу своей конструкции преобразует электрический поток энергии в механическую. Из самого названия следует, что он служит для запуска двигателя.

Визуально стартер представляет собой небольшой двигатель постоянного тока с механическим приводом. Он запускает первичное движение коленчатого вала с частотой, необходимой для запуска двигателя, и обязательно является компонентом электрооборудования транспортного средства.

Если более подробно разобрать конструкцию стартера, то можно понять, что он похож на четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля — сразу после поворота ключа зажигания на клемму идет ток.Мощность элемента разная, но большинство бензиновых стартеров производители предусматривают на 3 кВт. Напряжение автомобильного аккумулятора значительно улучшает работу электродвигателя.

Поскольку в идеале стартер — единственный способ запустить двигатель, производители автомобилей изобретают множество дополнительных функций и механизмов блокировки для повышения безопасности при запуске двигателя и снижения риска угона.

Например, некоторые модели автомобилей предусматривают запуск двигателя только при выжатом сцеплении. При автоматической коробке передач стартер включается только в том случае, если селектор находится в положении «Парковка».

Типы пускателей

Среди всего спектра автомобильных запчастей выделяют только два типа стартеров двигателя:

1. Без КПП. Не имея коробки передач, такие детали имеют возможность напрямую влиять на передачу. Кроме того, после получения тока на контроллер стартер обеспечивает более быстрое зажигание за счет мгновенной цепи шестерни и маховика.Такие устройства имеют большое преимущество в виде простой конструкции, возможности легкого ремонта и очень низкой вероятности выхода из строя из-за воздействия электричества. Однако среди недостатков автолюбители иногда выделяют подавляющую работу при низких температурах.

1. С коробкой передач. Казалось бы, после большого списка достоинств небывалого стартера выбор можно остановить, но нет. Большинство специалистов настаивают на работе стартера с коробкой передач. Благодаря последнему возможна эффективная работа, даже если на выходе аккумулятор. Уменьшение потребности в токе увеличивается за счет наличия постоянных магнитов. Подобный тандем снижает вероятность возникновения проблем с обмоткой практически до нуля. С другой стороны, дальнейшая работа такого устройства чревата поломками главной передачи. Хотя чаще приводит к производственному браку.

Внутреннее устройство и функции

DVS вырабатывает энергию для работы с оборотами коленчатого вала. Другие электрические системы автомобиля работают от той же энергии.Для запуска автомобиля с фиксированной точки необходимо правильное взаимодействие электродвигателя и внешнего источника — аккумуляторной батареи.

Полный тандем обеспечивается за счет некоторых компонентов:

• Якорь. Имеет прессованный сердечник и несколько коллекторных пластин. Основание выполнено из легированной стали.
• Щетки и держатели. В ходе основного цикла щетки способствуют увеличению мощности. В первую очередь он служит для подачи рабочего напряжения на комплект пластин якоря.
• Реле. Основное назначение реле втягивающего — подача питания от зажигания и отталкивание обгонной муфты. Производители предусмотрели в конструкции несколько силовых контактов и специальную перемычку.
• Непосредственно электродвигатель. Включает в себя несколько сердечников и обмоток возбуждения; Имеет цилиндрическую форму.
• Бендикс и шестерни. Основной рабочий механизм стартера, перенаправляющий момент вращения на венец маховика двигателя через шестерню с помощью роликового механизма.После запуска система разрывает связь винта маховика и ведущей шестерни, сохраняя работоспособность всего устройства.

Аналогично устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать около 50 различных составляющих компонентов.

Чаще всего отличия разных устройств заключаются в механизме выбора передач.

В автомобилях с автоматической коробкой передач стартер может иметь несколько дополнительных обмоток для предотвращения запуска двигателя при включенном положении селектора.

Принцип работы автомобильного стартера

Автомобильный стартер относится к ряду электромеханических устройств транспортного средства. В основе лежит преобразование природы одной энергии в другую, и чтобы в конечном итоге запустить двигатель, происходят следующие процессы:

1. Ток поступает в обмотку тягового реле после прохождения по реле стартера, исключительно после контакта контакта замка зажигания.
2. Anchor взаимодействует с Bendix. Через втягивающее реле внутри мотора Биндикс заставляет зацепиться маховик и шестерня.
3. При достижении верхней точки контакты взаимодействуют, передавая напряжение на обмотку стартера.
4. Движение вала вызывает запуск DVS. В тот момент, когда скорость маховика и вала различается в положительную сторону, зацепление прекращается и Bendix возвращается в исходное положение за счет пружины.
5. Подача энергии прекращается при повороте ключа.

Может показаться, что механизм работы стартера сильно запутался, но это ощущение гонит водителя к первому самостоятельному ремонту элемента.

Возможные проблемы стартера

Естественно, на стартер приходится гораздо меньшая нагрузка, чем на многие другие узлы автомобиля, но даже при лояльных нагрузках полностью исключить вероятность поломки невозможно.

• Стартер «отказывается» заводиться. Причин такого поведения устройства может быть несколько, и все они напрямую связаны с внутренней конструкцией элемента — неисправностью реле, обрывом контактов или обмоткой.
• Медленное движение коленчатого вала. Повышенная вязкость вала может быть возможной базой для медленного вращения вала, уменьшения заряда внешнего источника энергии или окисления проводов проводов.
• Вращение якоря не приводит в движение коленчатый вал. Скорее всего, такая беда возникает из-за буксировки муфты свободного хода привода или помех движению элемента на винтовой нарезке вала.
• Приветствую шестеренки. При нехарактерном поведении шестерни возникает неправильно развернутый контакт контактов или кожухов на шестерне ведомого колеса. Маловероятно, но все же причиной может быть ослабление приводной пружины.
• Чрезмерно продолжительная работа стартера. Специалисты считают, что причина кроется в заклинивании замка зажигания или обмотки в конструкции стартера, неправильной работе контактов.
• Повышение шума. Нехарактерные громкие звуки появляются из-за ослабления креплений деталей стартера или из-за медленного выхода зубчатой ​​передачи.

Есть проблемы в работе стартера лучше.Естественно, что практически любую его поломку можно компенсировать грамотным ремонтом, но правильнее будет приобрести новый исправный прибор, не пытаясь сэкономить на стоимости элемента.

И появилась знаковая машина без стартера — двигатели запускались заводной ручкой, и это считалось нормой. Собственно, у автомобилей на заре моторизации достаточно других, более насущных проблем, на фоне которых поворот ручки перед поездкой был не самым значительным.Тем не менее, тяжелый и небезопасный запуск двигателя вручную, тем не менее, был очевидным узким местом первых проблем с самими собой, и в 1911 году американский инженер-механик Чарльз Кеттеринг предложил конструкцию электростартера. А в 1912 году был выпущен первый автомобиль, несущий в себе изобретение Кеттеринга — Cadillac Model 30.

1 / 4

2 / 4

3 / 4

4 / 4

Однако, несмотря на это, технической революции не произошло — что можно проследить, по крайней мере, по знаменитому Ford T, который, имея миллионные тиражи, до 1919 года выпускался с ручкой… Собственно, причина в том, что Чарльз Кеттеринг, коронованный как изобретатель стартера, предложил Кадиллаку не совсем ту конструкцию, которая применяется повсеместно в наши дни!

Его конструкция была сложной и ненадежной, так как стартер после пуска мотора не отключался от коленчатого вала, а переходил в генераторный режим, и ведущие американские автоконтейнеры той эпохи отреагировали на идею охлаждения. Причина поддержки изобретения Кеттеринга Кадиллака ранена в личности основателя компании Генри Лайланда, находившегося рядом друг с другом в 1910 году, серьезно травмированного задним рывком рукоятки часового механизма при слишком раннем зажигании и как результат, умер. ..

Техническая мини-революция в автомобильной промышленности благодаря стартеру все же произошла — но четыре года спустя, в 1916 году. А именно, когда другой американский инженер Винсент Гого Бендикс предложил разделить генератор и стартер на два отдельных узла, а последний подключить к двигателю ненадолго — с помощью обгонной муфты, известной по сей день как «Бендикс».

Конструкция стартера

Все автомобильные стартеры очень похожи друг на друга. Разобрался в устройстве кого угодно — считайте, все разбирайтесь.Хоть Матиза, хоть камаз …

Основа любого стартера — простейший электродвигатель. Подача тока на ротор (он же «якорь») осуществляется мощными медно-графитовыми щетками, а магнитная сила статора обеспечивается либо электромагнитами, либо постоянными магнитами. Электрические схемы большинства современных стартеров не имеют принципиальных отличий — все стартеры для бортовой сети автомобиля подключаются в трех точках — плюс питания от аккумулятора, масса через корпус и плюс управления от замка зажигания. Он отличается по сути, только мощность выражается в габаритах.

На цилиндрическом корпусе стартера выделяется «ствол» меньшего размера — это так называемое «втягивающее реле». Он выполняет две функции — фактически подает стартер на стартер, имеющий мощные контакты, выдерживая токи в сотни ампер, а также согласовывает вал стартера с валом двигателя через коромысло и обгонную муфту — «Бендикс».

Это сцепление работает по принципу классических втулок велосипеда — то есть стартер может крутить мотор, но двигатель не «тащит» стартер, крутясь на его разрушительно высоких оборотах.

Начальный дизайн визуальной 3D-анимации

Более заметные отличия одной модели стартера от другой заключаются в конструкции передней опоры ротора. Классическое устройство — ось ротора установлена ​​у стартера на двух подшипниках — опорных втулках из бронзово-графитового сплава. Эти сайлентблоки находятся соответственно в передней и задней крышках стартера.

В принципе, эта конструкция «двойного нагрева» является наиболее надежной и правильной. Но часто встречаются «одноступенчатые» стартеры (на гаражном жаргоне их часто не очень правильно называют бредом), у которых задний опорный вал ротора находится, как и положено, в задней части стартера, но передняя крышка отсутствует вообще.

В этом случае передняя опора становится муфтой двигателя или Carter CPP, где опорная втулка прижимается. Стартер устанавливается на свое место в автомобиле — причем вал опирается на две втулки, а также. Как правило, такое решение применяется для уменьшения габаритов узлов, и в принципе пока все нормально, не хуже классического. Но если в CATER CARTER сломалась передняя опорная втулка, изготовить ее уже намного сложнее — это делается на машине, а иногда и в очень неудобных условиях.В двухпневматическом стартере втулки меняются на верстаке, где все на виду и легко доступно.

Еще один принципиальный конструктивный момент, отличающий модели стартеров друг от друга — коробка передач. Вернее его отсутствие или наличие, а в случае наличия — тип. Дело в том, что передача крутящего момента от ротора стартера на маховик двигателя может осуществляться напрямую или через коробку передач, встроенную в стартер.

Вариант «напрямую» — это когда шестерня «Бендикс», вращающая маховик двигателя, расположена прямо на оси ротора стартера.Эта конструкция достаточно архаична, отличается лишними габаритами и массой, а также огромным потребляемым током, но все же встречается. Намного более эффективные, простые и компактные стартеры. В них момент передается на ведущую часть маховика либо через одну промежуточную шестерню, либо через планетарную передачу с другим замедлением.

«Планетарные» стартеры сегодня встречаются чаще всего. С ними для запуска двигателя достаточно аккумулятора, почти вдвое меньше самого маленького бака и пускового тока, что скорее необходимо для того же двигателя при прямом включении стартера.

Пример ремонта стартера

От теории перейдем к реальному агрегату, требующему ремонта. В нашем случае симптомы неисправности были такие — стартер стал очень вяло вращать мотор вне зависимости от степени заряда аккумулятора. При этом разобравшись с двигателем и подключив пусковые провода к аккумулятору, бодро крутились. Четко продуманный мотор плохо запускался даже при таком вялом вращении, но в какой-то момент стартер наконец поднялся и выпустил дым…

После снятия задней крышки с корпуса стартера залил пару столовых ложек черной пыли. Поэтому первая диагностика — это кисти. Снимаем щеточный узел, снимаем корпус с магнитами (которые автоэлектрики между собой называют «колбой»), снимаем ротор.

После продувки всех деталей сжатым воздухом и промывки в бензине выяснилось, что щетки изношены почти полностью, а их остатки практически закорочены графитовой пудрой.Сила пружин, прижимающих остатки щеток, ослабла, сопротивление контакта увеличилось, щеткодержатели и пружины перед строганием, плавкой, подъемом и навешиванием щеток прогревались.

1 / 2

2 / 2

Берем щеточный узел за образец и едем в ближайший контингент ремонтных мастерских и генераторов, где просим подобрать аналогичную деталь. Стоит нам щеточный узел в сборе в 400 рублей, что при стоимости нового стартера от 4 до 5 тысяч совсем недорого!

Очистите ротор и оцените состояние коллектора — контактного кольца, на которое работают щетки.Износ заметен невооруженным глазом (на фото показаны стрелки), но после замены щеток коллектор продолжает работать. Ухаживаем без бороздки, берем мелкой наждачной бумагой — этого достаточно.

Вообще износ роторного коллектора — серьезная проблема. В принципе, в нормальных условиях коллектор любого стартера способен поменять пару комплектов щеток, но если его контактные ламели сметены — ротор уходит в утиль. Деталь эта дорогая, отдельно купить непросто, и она рациональна, разве что бесплатно — если есть аналогичный стартер с живым ротором из старых запасов автохлама или знакомых… Ибо когда на стартере совсем убили коллектор, жилплощади обычно нет.

Смотрим на перегонную муфту, иначе — «Бендикс» (название, кстати, пошло от производителя производителя BENDIX). Вращая его шестерню вручную. Один путь переключается на другой — нет. Двигаемся вперед-назад по оси вала — идет легко, без заеданий. В нашем случае с «Бендиксом» все в порядке, так и должно быть.

Между тем, выход из строя обгонной муфты тоже серьезная неисправность, так как для стартеров обычных моделей нужно легко покупать нужную модификацию — могут возникнуть проблемы с поиском бендикса… Основной типичной причиной неисправности сцепления является износ пружин и роликов внутри него, из-за чего она проскальзывает, не блокируя при вращении в рабочем направлении. В результате стартер гудит и крутится, а коленвал стоит. Эта неисправность легко диагностируется — «Бендикс» вращается вручную в обе стороны, тогда как нужно вращать только в одну сторону. В хорошем смысле обгонная муфта в этом случае должна быть заменена, потому что она имеет непредусмотренную конструкцию. Хотя некоторые энтузиасты разоряют его корпус, растягивают «вонючие» пружины, вырезают новые ролики из удилищ Калена, но результат такой компенсации чаще всего бывает недолговечным.

Поскольку ротор извлечен, одновременно оцените состояние планетарной коробки передач. Вытаскиваем шестерни, промываем бензином, осматриваем. Все в порядке, к редуктору претензий нет. На шестерни и их подшипники наносим тонкий слой смазки Sls.

Отметим, что коробка передач представляет собой довольно надежный стартовый узел. Бывает, что оси зубчато-спутниковых сателлитов срезаются или лопается наружное зубчатое кольцо — но это происходит редко, и чаще всего из-за начальных дефектов металла или его обработки, а не из-за нагрузок при повседневной работе. .Например, в стартерах с планетарным редуктором внешнее зубчатое кольцо, называемое «короной», часто выполнено из пластика и довольно прочно (в нашем случае, как видно на фото ниже, «коронка» металлическая).

В качестве смазки редуктора в идеале требуются специальные составы для планетарных передач или специальные устойчивые низкотемпературные составы, но они недешевы и редки — их нерационально покупать на разовую работу, где вам понадобится один грамм из всех самые дорогие трубки. Поэтому вполне допустимо применять обычную смазку для кустов или хорошую импортную смазку для ступичных подшипников. Главное, нанести его в очень небольшом количестве — залить коробку передач! Обилие сильно мака на морозе Литолы, попавшего между зубцами шестерни, вызывает чрезмерный скачок тока и даже грозит сломать пластиковую «корону» …

Теперь поработаем над стайлингом. Будет неразумно не оценивать состояние контактов реле втягивающего после снятия и очистки стартера.Но если бы нам понадобились только ключи на 8, на 10 и крестовая отвертка для разборки стартера, а крестовая отвертка сможет открыть тяговое реле только 100-ваттным паяльником. От реле идут провода, проходят через контактные поршни в крышке, и они исчезают наружу. Поэтому после откручивания двух крестиков болтов с головкой под ключ можно будет поднять, просто прогреваясь поочередно припаять на два контакта, показанные на фото стрелками. На самом деле это простая процедура, и при необходимости ее можно проделывать неоднократно.

Нам повезло — контакты в порядке. Слегка освежите их, пошутив комком наждачной бумаги, выдавленным в «Варке». После этого поочередно прогрейте паяльник, проходящие поршни по крышке, и резко хлопнув крышкой по столу — из поршней вылетают остатки расплавленного припоя, отверстия освобождаются, и теперь крышку можно ставить. на торчащие провода и залейте обратно.

Кстати, серьезной ошибкой автовладельцев, проводящих ремонт и профилактику стартера своими руками, является смазка сердечника втягивающего реле.В этом узле смазка вообще не нужна — максимум, можно немного сделать сердечник и его гнездо моторным маслом и протереть почти насухо — чистым, чтобы снизить вероятность коррозии. И любые консистентные смазки в этом узле противопоказаны — на морозе даже самые лучшие и морозостойкие из них способны заклинить сердечник. В разрыве втягивающего реле должно быть чисто и сухо!

Собираем стартер в обратном порядке, не забывая смазать (тоже без фанатизма!) Заднюю втулку задней втулки. Могу ли я установить устройство на машину? Можно, но сначала мы сделаем еще кое-что!

Дело в том, что во вновь действующем щеточном узле — гладкие параллелепипеды. Причем коллектор цилиндрический, да еще приобретенный из-за износа вид не совсем нужного цилиндра. И, по-хорошему, рабочие кромки щеток должны иметь полукруглые образцы для увеличения площади контакта, плюс должен иметь место к реальному профилю коллектора.

Поэтому первые включения стартера на двигателе не привели к чрезмерному нагреву коллектора и щеток из-за прохождения большого тока через уменьшенное пятно контакта, проведем легкую накрутку.Берем провода для «сигареты», и с их помощью подключаем лежащий на столе стартер к аккумулятору, и в прерывании закручиваем минуту-другую.

Сейчас сейчас — все. Ставим стартер на двигатель и наслаждаемся быстрым и уверенным стартом.

Вы когда-нибудь сталкивались с ремонтом стартера?

Во всех автомобилях с ДВС есть такая деталь, как стартер. С его помощью можно запустить мотор на начальной стадии. Простое стартовое устройство обеспечивает максимально понятную работу.

Изделие представляет собой небольшой четырехдиапазонный электродвигатель. Он обеспечивает начальное вращение коленчатого вала для установки необходимых оборотов двигателя. В большинстве случаев мощность узла довольно мощная в 3 … 4 кВт . Электродвигатель потребляет постоянное напряжение, питающееся от автомобильного аккумулятора. Обратная связь происходит через несколько кистей.

Принято выделять две разновидности устройств:

1. Со встроенным редуктором . Большинство специалистов рекомендуют использовать этот вид, так как стартер работает с пониженной потребностью в токе, с большей эффективностью.Такая конструкция запускает вращение коленчатого вала даже при пониженном заряде аккумуляторной батареи. Наличие магнитов постоянного действия позволяет свести к минимуму возможные проблемы с намоткой. Однако при длительной прокрутке появляется риск выхода из строя ведущей шестерни. Это происходит в большинстве случаев из-за производственного брака.
2. Без КПП . Отсутствие промежуточного узла в виде коробки передач обеспечивает передачу вращения непосредственно от стартера на коленчатый вал.Принцип работы стартера этой конструкции аналогичен предыдущей, но за счет простоты конфигурации имеет повышенное обслуживание. Следует отметить, что в такой конструкции при подаче напряжения на узлы осуществляется мгновенный захват шестерен, что приводит к более быстрому воспламенению. Такие стартеры обладают большей выносливостью, при этом выход из строя у них происходит реже, чем у редукторных устройств. Отрицательный старый — слабая работоспособность при низких температурах.

Одним из прогрессивных дизайнерских новшеств является наличие планетарной коробки передач Джеймса.Обеспечивает запуск легковых бензиновых силовых установок до 4,5 … 5,0 л, дизельных моторов до 1,8 … 2,0 л, а также небольших современных грузовиков. При этом общий вес узла снижен в отдельных моделях до 40%.

Узловое устройство

Для ремонта, обслуживания электросистемы и обеспечения длительной работы узлов автомобиля необходимо знать устройство втягивающего реле стартера и остальных его элементов.

• Корпус В большинстве случаев он выполнен в виде цилиндра, включает в себя обмотки возбуждения, а также сердечник.
• Якорь Изготовлен из легированной высоколегированной стали, имеет форму вала с посадочными шлифовальными поверхностями для подшипников. На центральную часть он прижат сердечником с пластинами коллектора.
• Втягивающее устройство Reliele Передает напряжение на обмотку электродвигателя. Это также обеспечивает толкание обгонной муфты. В конструкции реле есть подвижная перемычка и несколько силовых контактов.
• Муфта обгонная с приводной шестерней.Часто более опытные автомобилисты называют этот узел «Бендикс». С помощью этого роликового механизма крутящий момент передается на маховик, а после запуска шестерня выводится из зацепления, чтобы обеспечить долговечность узла.
• Щеточный узел Передает напряжение на анкерные пластины. С его помощью можно увеличить мощность пускателя во время выполнения основного рабочего цикла.

Большинство дизайнов имеют похожую классическую компоновку.

В отличие от включения, можно использовать другие механизмы с автоматической коробкой передач.Также на станках с картонным «автоматом» узел комплектуется дополнительными удерживающими обмотками. С их помощью запуск осуществляется в том случае, если рычаг включен в одно из рабочих положений («D», «+», «-» или «R»).

Как работает стартер

Исходя из того, что узел является электромеханическим устройством, на этом основан принцип работы стартера.

Электрическая энергия от аккумулятора преобразуется в механическое вращение.

В процессе эксплуатации выполняются следующие процессы:

• При повороте ключа в замок зажигания подключаются электроконтакты. В это время напряжение подается по реле стартера на вытяжную обмотку реле прицепа.
Якорь
• перемешан по своей оси на корпусе, дает возможность выхода из бензов для обеспечения зацепления ведущей шестерни с ведомой, находящейся на маховике коленчатого вала.
• При достижении якорем крайнего положения контакты замыкаются, теперь обеспечивается сдерживание обмотки реле с обмоткой пускателя.
• При вращении вала стартера запускается силовая установка автомобиля.При достижении скорости вращения маховика скорости вращения стартера Bendix будет сконструирован с ведомой шестерней. В этом помогает возвратная пружина.
• Одновременно с выходом из зацепления ключ замка зажигания переходит в исходное положение, и подача тока на стартер прекращается.

Необязательно держать ключ в крайнем положении длительное время (более 5 … 6 секунд), чтобы не разрядить аккумулятор или не привести к значительному износу ведущей шестерни.

Признаки и симптомы неисправного стартера

Раньше двигатели запускались рукояткой, у которой было достаточно силы, чтобы сломать руку. Со временем для этой задачи были изобретены автомобильные стартеры. Сегодня существует несколько различных типов стартеров, но все плохие стартеры при неисправности проявляют схожие признаки и симптомы. Эта статья расскажет о признаках плохого стартера, причинах их сбоя и о том, как самостоятельно диагностировать плохой стартер.

1. Автомобиль не заводится

Учитывая роль стартера в запуске двигателя, одним из наиболее распространенных признаков неисправного стартера является то, что автомобиль не заводится.Это может проявляться несколькими способами:

Подсветка приборной панели включается, но не двигатель

Если автомобиль не заводится, но приборная панель загорается при повороте ключа во включенное положение, проблема, скорее всего, не в аккумуляторной батарее, а в стартере.

Звук в один клик

При попытке завести двигатель, если автомобиль не заводится, но вы слышите звук щелчка, подобный показанному на видео ниже, вероятно, это из-за плохого стартера.

Дребезжащий звук

Также показано на видео ниже, вы можете услышать дребезжащий звук при попытке завести двигатель.Это скорее аккумулятор, но он может быть стартером, если аккумулятор в порядке.

ПРИМЕЧАНИЕ: Если автомобиль является вашим ежедневным водителем и внезапно не заводится, скорее всего, это стартер. Если история автомобиля неизвестна, это может быть другая проблема, например, заклинивший двигатель.

2. Двигатель замедляется или не проворачивается

Еще один признак неисправного стартера — двигатель запускается медленно или совсем не запускается. Если двигатель вообще не запускается, но вы слышите вращение стартера, что-то мешает шестерне правильно зацепиться.Это могло быть из-за сломанных зубцов стартера или соленоида, включенного предварительно стартером.

Если двигатель проворачивается как обычно, но не запускается, вероятно, дело не в аккумуляторной батарее или стартере.

Что вызывает отказ стартеров?

Стартеры

могут выйти из строя из-за повреждения шестерни, неисправности электрических частей или внутренних шестерен, если это стартер с редуктором. Как правило, вы можете рассчитывать, что стартер прослужит долго.Замена стартера на автомобиле с небольшим пробегом — дело необычное.

Изношенная ведущая шестерня или кольцевая шестерня

Если ведущая шестерня изношена или сломаны зубья, она может не зацепиться должным образом с зубчатым венцом и не будет вращать маховик достаточно быстро, чтобы запустить двигатель. Изношенные или сломанные зубья коронной шестерни также могут вызвать эту проблему.

Перегрев или неисправность внутренних электрических деталей

Чтобы стартер оставался маленьким, электрические компоненты внутри не рассчитаны на термостойкость, поэтому стартер может работать только в течение короткого периода.Слишком долгое проворачивание двигателя (возможно, из-за того, что вы где-то читали, что вы можете двигать машину со стартером) или отсутствие отдыха перед стартером перед повторным запуском, может привести к перегреву щеток, по которым ток идет к якорю, или проводки в стартере. В этом случае якорь может вращаться недостаточно быстро для запуска двигателя.

Электрические компоненты также могут просто изнашиваться со временем. Это более вероятно в транспортных средствах, которые часто выключаются и перезапускаются, например в средствах доставки.

Отдача двигателя

Проблемы с установкой угла опережения зажигания также могут вызвать отдачу двигателя. Так же, как отдача травмировала людей на старых автомобилях с ручным заводом, отдача может повредить стартер.

Как завести автомобиль с плохим стартером

Если вам нужно на мгновение сдвинуть автомобиль, вы можете заставить стартер работать, несколько раз постучав по нему молотком, пока помощник заводит автомобиль. Это позволит щеткам внутри стартера лучше контактировать, что может привести к срабатыванию стартера.Чтобы увидеть это в действии, посмотрите видео ниже.

Как диагностировать неисправный стартер

1. Если двигатель не вращается, сначала убедитесь, что проблема не в аккумуляторной батарее или предохранителях. Аккумулятор можно проверить, и он должен показывать не менее 12,6 В. В противном случае у вас может быть плохой аккумулятор.

2. Проверьте предохранители с помощью контрольной лампы, чтобы убедиться, что проблема не в предохранителе. Если есть перегоревший предохранитель, проблема, вероятно, не будет решена его заменой.Возможно, стартер потребляет слишком большую силу тока или может быть закорочен провод.

3. После подтверждения работоспособности аккумуляторной батареи и предохранителей найдите стартер, который обычно находится под автомобилем рядом с двигателем и трансмиссией. Проверить электрические соединения стартера можно несколькими способами:

а. Подключите контрольную лампу к земле и проводу питания и посмотрите, есть ли электричество.

г. Подсоедините провод массы к электрическому разъему переключателя зажигания или болту / гайке переключателя зажигания и проведите его к контрольной лампе. Заземлите контрольную лампу на отрицательную клемму аккумуляторной батареи. Завести автомобиль. Если на электрические соединения подается питание, значит, проблема в стартере, и его необходимо заменить.

24 ноября 1903 г .: Запуск автомобиля становится немного проще

1903: Клайду Дж. Колеману выдан патент на электрический автомобильный стартер.

Коулман первоначально подал заявку на патент в 1899 году, но его ранние разработки оказались непрактичными. Потребность в таком стартере для двигателя внутреннего сгорания была очевидна.Автомобили становились все больше, и запуск двигателя вручную — метод, используемый для приведения поршней в движение, чтобы сделать возможным воспламенение — был не только громоздким, но и физически требовательным и потенциально опасным.

Ручные кривошипы, которые использовались в то время, были построены с механизмом обгонной муфты, предназначенным для отсоединения кривошипа от вращающегося приводного вала, но он был разработан для работы только с передним приводом. Если автомобиль даст обратный сигнал, двигатель может переключиться на задний ход, что приведет к резкому возврату рукоятки назад. Результатом может быть сломанный большой палец или что-то еще хуже.

Электрический стартер, когда он был доведен до совершенства, означал конец автомобиля с ручным заводом.

Коулман продал свой патент компании Delco, которая была передана General Motors. Чарльз Кеттеринг, инженер Delco, перешедший в GM, немного поработал с конструкцией Коулмана и получил собственный патент на улучшенную версию. Модель Cadillac 1912 года стала первым автомобилем, на котором ручная рукоятка была заменена электрическим стартером.

Большинство производителей автомобилей перешли на электрический стартер в подростковом возрасте, хотя Ford Model T продолжал использовать ручную рукоятку до 1919 года.За исключением тех старых Model T, почти каждый американский автомобиль на дороге к 1920 году мог похвастаться электростартером.

Источник: GM, Wikipedia

Изображение: Cadillac рекламирует свой новый электростартер в этой рекламе.
Предоставлено The Detroit Free Press / GM

Эта статья впервые появилась на Wired.com 24 ноября 2008 г.

См. Также:

• 21 мая 1901 г .: Коннектикут устанавливает первое ограничение скорости на 12 миль в час
• фев.12, 1908: Великая гонка
• Галерея: 15 автомобилей, на которых мы действительно, очень хотим водить
• 4 января 1903 года: Эдисон жарит слона, чтобы доказать свою точку зрения
• 6 апреля 1903 года: Эдгертон Борн, отец Высшего Speed ​​Photography
• 11 августа 1903 г .: Растворимый кофе, смешанное благословение
• 17 декабря 1903 г .: Братья-велосипедисты заставляют самолет работать Райт
• 24 ноября 1974 г .: Человечество, познакомьтесь с Люси. Она твоя мама

Как работают удаленные стартеры?

По мере того, как каждую осень и зиму становится прохладнее, все больше и больше людей ищут лучший дистанционный стартер.Эта автомобильная электроника уже много лет обеспечивает пользователям комфорт и удобство, но как работают удаленные стартеры?

Что такое удаленный пускатель?

Дистанционный стартер состоит из нескольких аппаратных компонентов, которые позволяют безопасно выключать и включать двигатель одним нажатием кнопки. В зависимости от оборудования и пульта дистанционного управления вы можете завести свой автомобиль на расстоянии до 3 миль! Кроме того, вы можете добавить автомобильную телематическую систему Drone LTE для обеспечения неограниченного диапазона управления смартфоном.

Чтобы узнать больше о том, что такое удаленный стартер, ознакомьтесь с этим сообщением в блоге: Что такое удаленный стартер для автомобиля?

Какое оборудование использует удаленный пускатель?

Для работы удаленного пускателя необходимы: правильно установленный модуль управления, байпасный модуль, проводка и пульт.

• Модуль управления — Аппаратное обеспечение, которое выполняет все функции дистанционного запуска, взаимодействуя с автомобилем и другими частями системы Compustar.
• Модуль байпаса — Аппаратное обеспечение, которое делает возможным удаленный запуск современных автомобилей без отключения заводской системы безопасности.
• Электропроводка — Серия проводов, соединяющих оборудование дистанционного запуска с вашим автомобилем. Эти провода могут отличаться в зависимости от вашей системы / автомобиля.
• Дистанционный передатчик — Устройство выдается владельцу автомобиля, что позволяет ему контролировать все функции своей системы Compustar.

Обратите внимание, что в зависимости от выбранной вами системы и транспортного средства, в котором она будет установлена, эти аппаратные части могут отличаться, но для всех систем требуется определенная их версия.

Как работают удаленные пускатели?

Короче говоря, дистанционные стартеры имитируют последовательность запуска двигателя, которую вы инициируете, когда вы включаете автомобиль своим ключом. Однако удаленный автомобильный стартер делает это без физического ключа в замке зажигания. Это становится возможным, когда модуль управления подключен к замку зажигания и другим механизмам стартера. После установки системы вы можете отправлять сигналы на модуль управления с помощью кнопок на пульте дистанционного управления.

После установки модуля дистанционного управления запуском он получает команды от удаленного передатчика послепродажного обслуживания через уникальные радиочастоты. Эти сигналы сообщают модулю управления о блокировке, разблокировке, удаленном запуске и многом другом.

Проводка в модуле управления

Каждая часть системы Compustar подключается к модулю управления и взаимодействует с ним для выполнения всех функций безопасности и удаленного запуска, как материнская плата компьютера.

На бумаге дистанционные пускатели автомобилей могут показаться простыми: вставьте коробку в машину и используйте пульт для управления коробкой.Однако процесс установки может быть невероятно сложным. При подключении к модулю управления вы должны знать, как правильно подключить его к выключателю зажигания, а также к проводам питания, зажигания, стартера, тормоза и тахометра.

Модуль байпаса в действии

Это оборудование делает возможным удаленный запуск современных автомобилей без ущерба для безопасности вашего автомобиля. Большинство современных автомобилей продаются с иммобилайзером, электронным устройством безопасности, которое предотвращает запуск двигателя без правильного ключа.Начиная с 2000 года, все автомобили теперь требуют, чтобы модуль обхода был прошит прошивкой автомобиля для правильной передачи команд без физического присутствия ключа.

Выражаясь более привычными терминами, модуль обхода работает как посредник между удаленным стартером и автомобилем, обеспечивая плавную и безопасную связь.

Управление дистанционным стартером

Пульт дистанционного управления, который вы используете для управления своей системой, может влиять на расстояние, с которого вы можете отправлять команды автомобиля.Некоторые пульты дистанционного управления отправляют то, что мы называем «двухсторонними» командами, в то время как другие способны выполнять только «односторонние» команды. Вы даже можете управлять дополнительными частями вашего автомобиля, такими как окна или раздвижные двери, с помощью определенных пультов дистанционного управления.

Чтобы узнать больше о преимуществах вашего пульта ДУ и доступных вам функциях, ознакомьтесь с этим сообщением в блоге: Compustar Remote Guide

Кому нужен удаленный пускатель?

Если вы никогда раньше не слышали о дистанционном пускателе, то сегодня ваш счастливый день.Если вы живете в районе с очень жаркой летом или очень холодной зимой, то система дистанционного запуска может изменить ваши впечатления от вождения. Это связано с тем, что дистанционные стартеры позволяют прогреть или охладить автомобиль, не поворачивая ключ.

Представьте себе: сейчас холодный зимний день, и ваша машина засыпана снегом. Если у вас есть дистанционный стартер, вы можете растопить снег со своего автомобиля, не переживая холода. Вам просто нужно дистанционно запустить свой автомобиль, и пусть ваши дефростеры сделают всю работу за вас. Таким образом, ваш автомобиль будет готов к утренней поездке!

5 ошибок, которые совершают люди при покупке автомобильного стартера с дистанционным управлением

Автомобильный стартер с дистанционным управлением может стать одним из лучших дополнений к своему автомобилю. Это также может быть очень запутанной покупкой. Наша цель в этом посте — помочь вам избежать некоторых из наиболее распространенных ошибок, которые люди допускают при покупке устройства дистанционного пуска автомобиля.

Я использую слово «диапазон», хотя мне это не нравится. Производителям ничего не остается, как указывать на упаковке «500 футов» или «3000 футов».Важно помнить, что это абсолютно идеальные числа — в среде без радиочастотных помех, без стен, без окон и без зданий … Другими словами, посреди пустыни!

Радиус действия не важен для большинства людей. Не многим нашим клиентам нужно заводить свои автомобили с расстояния более 1000 футов. Но почти каждый хочет заводить автомобиль изнутри здания. Вот где мощность передатчика становится важной.

В нашем магазине мы говорим о мощности передатчика, а не о диапазоне.Наша 500-футовая модель — это та модель, на которой основаны все остальные. Наша 1500-футовая модель считается мощностью «3X» (в 3 раза больше мощности передатчика нашей базовой модели). Наша 5000-футовая модель считается «10-кратной» мощностью. Мы считаем, что это дает нашим клиентам лучшее представление о том, что они получают.

Не обижайтесь на дальность (мощность) передатчика. Вы собираетесь использовать стартер в большем количестве мест, чем дома или на работе. Вы захотите использовать его в торговом центре, на спортивных мероприятиях, в гаражах, больницах, ресторанах и т. Д.Если сомневаетесь, заплатите немного больше, чтобы получить более мощный агрегат. Вы хотите, чтобы ваша машина работала, когда вы доберетесь до нее!

Ваш удаленный автомобильный стартер не установлен профессионально

Профессиональная установка — ключ к качественному удаленному запуску автомобиля. Не доверяйте свой автомобиль тому, кто предложит самую низкую цену! Дистанционные стартеры требуют сложной установки в современных автомобилях, поэтому важно, чтобы установка была выполнена правильно. Одна ошибка может привести к ущербу в тысячи долларов, на который не распространяется гарантия на ваш автомобиль.

Я говорю это не для того, чтобы вас напугать. Обученный профессионал сможет сделать эту работу правильно, избегая дорогостоящих ошибок и помогая вам получить максимальное удовольствие от работы с вашим новым дистанционным стартером автомобиля.

Говоря о гарантии вашего автомобиля, правильно установленный дистанционный стартер не аннулирует гарантию вашего автомобиля, независимо от того, что говорит ваш дилер!

Не доверяйте установку своей семье или местному механику. Вы не будете приносить свой автомобиль к местному установщику мобильной электроники для капитального ремонта двигателя или трансмиссии.Обратитесь к специалисту!

Прежде всего, не доверяйте своему двоюродному брату, другу или другу вашего двоюродного брата в установке! Если кто-то не является опытным установщиком с реальной подготовкой и опытом, он не имеет квалификации для работы с современными автомобилями.

Очевидно, что из этих комментариев могут быть некоторые исключения, но исключения немногочисленны и редки. Используй голову!

Эти два коротких видеоролика рассказывают о том, чего можно ожидать от профессионального установщика, такого как Mobile Edge:

.

Покупка некачественного дистанционного автомобильного стартера

Вы можете купить автомобильный стартер с дистанционным управлением в местном магазине автозапчастей за 79 долларов.99. Он поставляется с DVD с инструкциями, на котором утверждается, что вы можете установить его самостоятельно. Не верю. Скорее всего, не получится! Эти устройства дистанционного пуска обычно имеют более низкое качество, чем устройства, которые вы бы купили в специализированном магазине, таком как Mobile Edge. В большинстве случаев качественный производитель дистанционных стартеров требует профессиональной установки и не одобряет внебиржевые продажи. Они знают, что шансы на неудачу экспоненциально снижаются, когда работу выполняет профессионал.

Проблема в том, что большинство людей не отличает высококачественный бренд от низкокачественного, когда речь идет о дистанционных пускателях автомобилей.Хорошее практическое правило — искать лучший магазин на вашем рынке. Это справедливое предположение, что они будут продавать и устанавливать то, что они считают высококачественным брендом. Если вы доверяете магазину, вы можете доверять их выбору продуктов, которые они продают.

Подумайте об этом так: если это хороший магазин, они, вероятно, продают и устанавливают тонны устройств дистанционного запуска. Вы думаете, что они выберут некачественный продукт, зная, что это вызовет у них всевозможные головные боли? Возможно нет.

В Mobile Edge мы с гордостью предлагаем дистанционные стартеры автомобилей Compustar.Мы приглашаем вас просмотреть здесь дистанционные пускатели автомобилей Compustar.

Не удается получить удаленный автомобильный стартер с правильным набором функций

Дистанционные автомобильные стартеры предлагают множество удобных опций. Обязательно задавайте правильные вопросы при покупке стартера. Некоторые модели — это просто то, на что они похожи: дистанционный стартер автомобиля и не более того. Они заводят и останавливают автомобиль на расстоянии. Вот и все, и этого может быть достаточно для вас. Другие имеют несколько функций, от входа без ключа и открытия багажника до подогрева сидений и размораживания заднего стекла.

Распространенная ошибка при рассмотрении вариантов включает предположение, что некоторые вещи могут «просто работать» со стартером. Например, обогреватель заднего стекла не включится просто так, если вы оставили его включенным. Это фиксированный выход, который сбрасывается при отключении питания, то есть каждый раз, когда вы выключаете автомобиль. Эта функция должна быть специально добавлена ​​почти ко всем установкам.

Еще одна распространенная ошибка — не добавлять бесключевой доступ к новым автомобилям. На большинстве новых автомобилей заводская система бесключевого доступа не работает во время движения.Это означает, что, когда ваш автомобиль запускается дистанционно и вы подходите к нему, заводская система бесключевого доступа не разблокирует двери. Вам нужно будет использовать ключ в двери (старая школа) или заглушить автомобиль с помощью дистанционного стартера, разблокировать его с помощью заводского пульта дистанционного управления, а затем перезапустить с помощью ключа. Ни то ни другое — не лучший выбор.

Решение состоит в том, чтобы выбрать удаленный стартер, который включает в себя вход без ключа, или добавить устройство, подобное продукту Compustar EZGO. Дистанционный стартер, оснащенный системой доступа без ключа, позволит вам разблокировать автомобиль, не выключая его.

Качественный магазин расскажет вам об этих вариантах и ​​даст рекомендации, основанные на ваших потребностях. Если вы найдете магазин, которому доверяете, все остальное легко.

Покупка удаленного стартера в одном месте и его установка в другом

НИКОГДА…. повторюсь, НИКОГДА, не покупайте удаленный пускатель в одном магазине и не устанавливайте его где-нибудь еще. Это самая большая ошибка, которую вы можете сделать. Вы всегда хотите, чтобы ваш стартер был установлен в том же месте, где вы его купили. Не совершайте ошибку, покупая сделку на eBay / Wal-Mart / Auto Parts Store.Большинство качественных магазинов не устанавливают удаленный пускатель, который был куплен в другом месте. У вас останутся магазины второго и третьего уровня, которые могут согласиться на это.

Если место, где вы собираетесь купить удаленный стартер, не предлагает установку, не покупайте у них. Некоторое время назад я написал сообщение, в котором подробно рассказывается, почему вы всегда должны устанавливать удаленный автомобильный стартер в том же месте, где вы его покупаете. Найдите время, чтобы прочитать этот пост, если вас соблазняет «сделка дня» в Интернете.

Заключение

Дистанционный стартер — отличное дополнение к любому автомобилю. Воспользуйтесь советами в этом посте и огромным количеством информации на нашем сайте об удаленных пускателях автомобилей, и вы обязательно примете правильные решения.

Еще один полезный ресурс — наше Руководство по покупке автомобилей для начинающих.

Это не так уж сложно, когда вы вооружены нужной информацией. Удачи!

Для получения более подробной информации о приобретении дистанционного стартера автомобиля, пожалуйста, ознакомьтесь с Руководством по покупке дистанционного стартера автомобиля.Он заполнен более чем 25 страницами отличных советов, которые сделают ваш опыт покупок отличным!

Как запустить автомобиль за 10 шагов (с видео)

Если вы беспокоитесь о том, что не можете застрять с разряженной батареей, когда не можете позвонить за помощью или обратиться за помощью к кому-то, то вы можете купить портативный аккумулятор в качестве меры предосторожности, чтобы сохранить мобильность, если аккумулятор разрядится.

Их можно приобрести в магазине RAC, и они позволяют запускать автомобиль от внешнего источника без использования другого транспортного средства.

Перед запуском

При запуске двигателя от внешнего источника важно не рисковать. Сначала обратитесь к руководству по эксплуатации, и если вы не уверены, что знаете, что делаете, позвоните в RAC по телефону 0330 159 1111 , и мы будем рады помочь.

• Проверьте на наличие повреждений — если есть очевидные повреждения батареи или проводов, не рискуйте попытаться начать отскок.
• Снимите все кольца или металлические украшения, которые вы носите, и убедитесь, что ничто металлическое не касается клеммы на аккумуляторе.

Запуск от внешнего источника с переносным аккумулятором

Сначала убедитесь, что аккумулятор полностью заряжен.

Найдите аккумулятор автомобиля — обычно он находится в моторном отсеке под капотом, но в некоторых автомобилях он находится в багажнике. Вероятно, он будет спрятан под пластиковой крышкой — отсоедините ее, и вы увидите аккумулятор с двумя выводами.

Подсоедините положительный (красный) провод от аккумуляторной батареи к положительной (+) клемме аккумулятора. Подключите отрицательный (черный) провод к надежной точке заземления на машине для пострадавших — обычно лучше всего использовать твердую металлическую часть двигателя.

Поставьте аккумуляторную батарею на землю рядом с автомобилем, провода обычно достаточно длинные, чтобы дотянуться до аккумуляторной батареи. Не кладите его на двигатель, так как он может упасть при запуске двигателя.

После подключения аккумуляторной батареи включите ее и попытайтесь завести автомобиль, как обычно. Если он не запускается после нескольких попыток, это может быть серьезнее, чем разряженная батарея. В этом случае обратитесь за профессиональной помощью по телефону , позвонив в RAC по телефону 0330 159 1111 .

Если автомобиль все-таки заводится, дайте двигателю поработать около 5 минут. Заглушите двигатель, затем выключите аккумуляторную батарею и отсоедините провода от аккумуляторной батареи. Теперь снова запустите двигатель.

Для полной работоспособности автомобильного аккумулятора необходимо полностью зарядить его, что лучше всего достигается с помощью качественного зарядного устройства в течение нескольких часов. Тем временем, если возможно, ведите автомобиль в обычном режиме (без интенсивного движения) около 30 минут, чтобы попытаться вернуть немного заряда в аккумулятор.

Если у вас срок ТО или если вы хотите зарезервировать автомобиль для полного обслуживания автомобиля, вы можете сделать заказ онлайн в местном гараже, утвержденном RAC.

Mercedes Benz S550 получает удаленный автозапуск и мобильное видео!

Долгое время добавление удобства дистанционного запуска автомобилей к автомобилям MB было невозможно из-за их сложной системы электропроводки. Однако Compustar, наш любимый бренд в области безопасности и удаленного запуска, подошел к этому уровню и теперь предлагает полную линейку систем, которые охватывают многие автомобили MB и в большинстве случаев устанавливаются на 100% по принципу Plug and Play! Эти системы предназначены для использования заводского брелока для дистанционного запуска автомобиля, но также совместимы с пультами дистанционного управления Compustar с расширенным диапазоном и даже их системой Drone, так что вы можете блокировать, разблокировать и удаленно запускать свой Benz со своего смартфона!

В этом автомобиле мы установили дистанционный стартер автомобиля с обновленным ЖК-передатчиком дальности 1 миля.Таким образом, владелец может завести автомобиль с заводского брелока или, при необходимости, с гораздо большего расстояния. Мы также добавили некоторые развлекательные видео в виде набора мониторов для подголовников Rosen, которые фактически поддерживают активную систему удержания подголовника и позволяют пассажирам на задних сиденьях воспроизводить два отдельных DVD, встроенных в систему видеоигр или использовать внешний вход для iPod или другие устройства. Одной из самых крутых вещей, которые мы сделали с этим автомобилем, было добавление устройства интеграции видео, которое позволяет водителю просматривать внешний источник видео на заводском экране в приборной панели, просто нажав кнопку на рулевом колесе! Это означает, что он может вставить DVD в монитор подголовника и смотреть его как на мониторах в подголовниках, так и на экране приборной панели.Это же устройство также позволяет вводить изображение с камеры заднего вида и автоматически переключается на него, когда автомобиль движется задним ходом.

Эта маленькая коробочка — все, что вам нужно, чтобы сделать ваш Mercedes Benz еще более удобным.

Устройство полностью готово к работе, поэтому заводская проводка остается в рабочем состоянии.

Электропроводка Compustar подключается непосредственно к цилиндру зажигания Mercedes.

Монитор подголовника крепится к раме подголовника, сохраняя заводские активные подголовники.

Кадр DVD, воспроизводимого на экране Розена.

Здесь вы можете увидеть заводской экран этого S550.

Просто дважды щелкнув кнопку отключения звука на рулевом колесе, мы включили просмотр DVD на экране.

Мы также добавили камеру заднего вида, которая включается автоматически при включении заднего хода.

Поделитесь с друзьями

Связанные

.
