Как работает вариатор, принцип работы, недостатки, ремонт

Рядовой автовладелец хорошо знаком с механической и автоматической коробками передач и многие из автовладельцев даже знают, принцип работы этих трансмиссий. Однако, существует еще и, так называемый, вариатор бесступенчатый, который автопроизводители позиционируют, как эффективное и мощное трансмиссионное устройство, созданное в результате новых технологий. В этой статье и поговорим о том, как работает вариатор, его принципе работы, недостатках и ремонте.

Содержание статьи:

Примечательно, что первый вариатор был запатентован более ста лет назад, а историки вообще утверждают, что аналог самого первого вариатора был придуман Леонардо да Винчи в 1490 году.

Как бы там ни было, данный тип трансмиссии стал серийно устанавливаться на голландские автомобили DAF в 1950 году, но только сейчас вариаторы получили всемирное признание и стали активно внедряться в легковую автопромышленность.

Что представляет из себя вариатор

Вариатор представляет собой коробку передач, принцип работы которой заключается в плавном и непрерывном изменении передаточного числа между коленчатым валом двигателя и приводами колес.

Как таковые переключения и фиксация скоростей, которые присущи автоматической коробке передач, отсутствуют, а наблюдается только постоянное и плавное изменение передаточного числа при разгоне и замедлении. При этом исключаются толчки, когда автомобиль трогается с места или разгоняется. Для водителя всё происходит непривычно плавно.

Автомобиль, на котором установлен вариатор, практически ничем не отличается от автомобиля с АКПП. В нем есть коробка передач, две педали и рычаг переключения. Всё как обычно, и управление аналогичное, но вариатор функционирует совершенно по-иному.

Итак, как работает вариатор

Рассмотрим, как работает вариатор. В автомобильной индустрии наиболее распространенными видами являются клиноременные и тороидальные механизмы. Первый вариант отличается массовым производством, второй встречается гораздо реже.

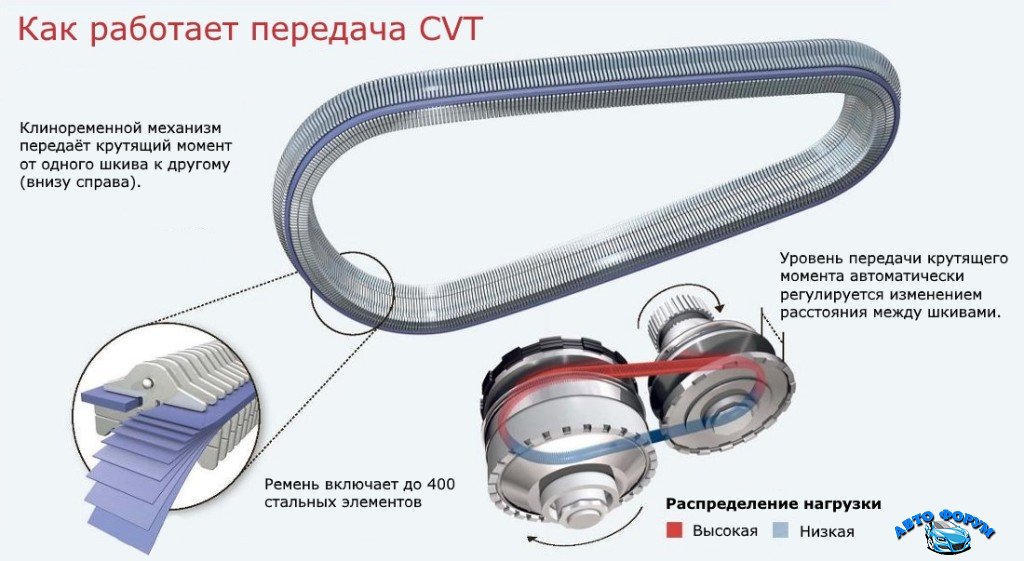

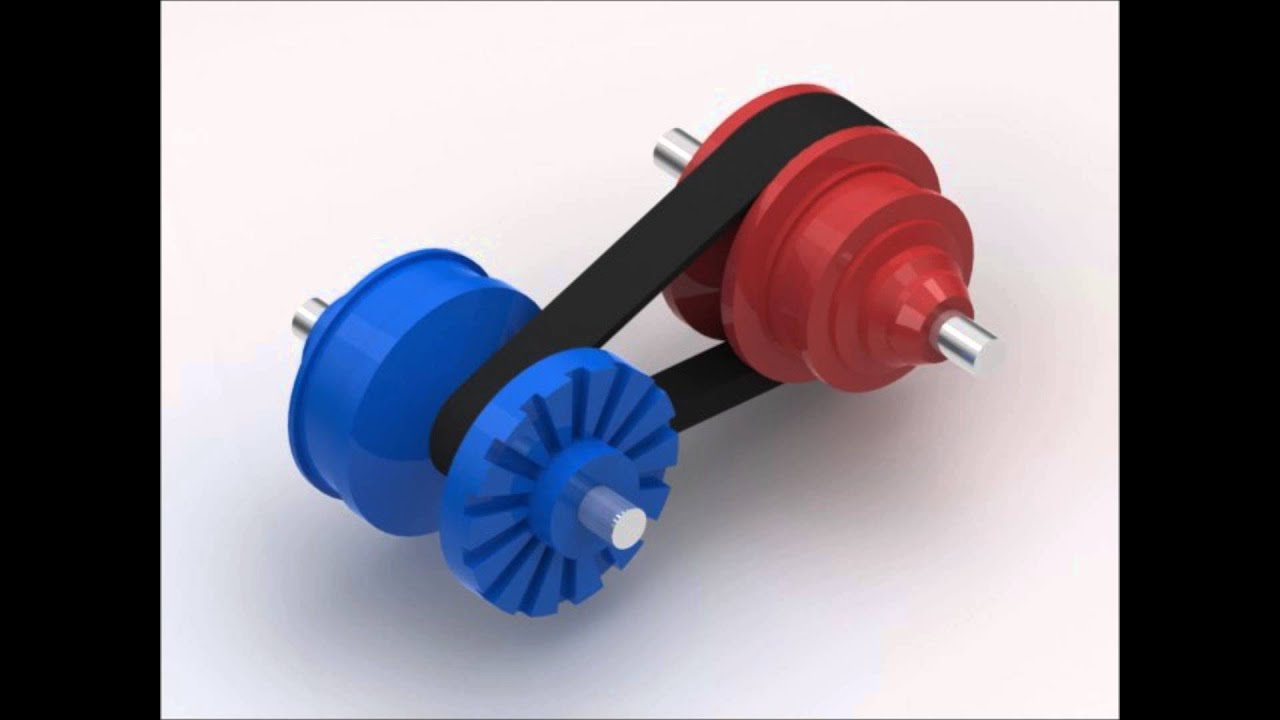

Вариатор клиноременной имеет в своей конструкции два раздвижных шкива. Между ними натянут ремень.

При движении шкивы то сближаются, то удаляются друг от друга. Двигаются они, благодаря специальному гидравлическому приводу, который управляется электроникой. Водителю достаточно выбрать определенный режим езды, например, обычный, и электроника моментально настроит работу вариатора.

Сечение ремня трапециевидное или клинообразное. При вращении он вклинивается в ведущий или ведомый шкив. Соприкосновение с ними происходит боковыми сторонами ремня. Даже при износе боковин ремня сцепка со шкивами не становится меньше, так как он еще сильнее входит в них.

Нагрузка на данный элемент огромна, поэтому ремни для вариаторов изготавливают из металла. Чаще всего ремень выполнен в виде стальной ленты с определенным покрытием или представлен в виде набора тросов, которые имеют сложное сечение. На тросы нанизано большое количество поперечных стальных пластинок из тонкого металла. Форма данных пластинок трапециевидная, их края соприкасаются со шкивами. При сжатии такой ремень становится еще жестче, что позволяет передавать ему сжимающее усилие.

При движении автомобиля это выглядит примерно так: коленвал двигателя вращает ведущий шкив, части которого плавно сжимаются. Подобное сжатие придает ремню клиновидную форму и выталкивает его подальше от центра.

В это время ведомый шкив начинает разжиматься, ремень утопает в нем и приближается к центру. Всё это влечет изменение передаточного числа.

как работает вариатор

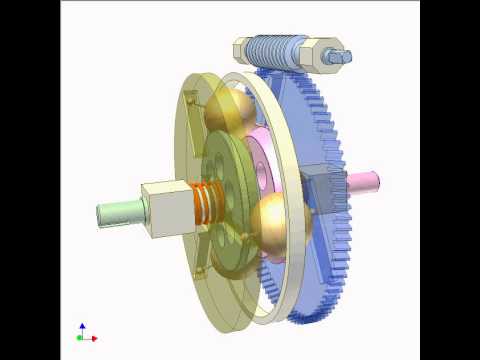

Тороидальный вариатор в своей конструкции имеет соосные сферические валы и зажатые в них ролики. Ведущий вал соединен с двигателем, а ведомый с карданом. Сферические валы вращаются в разные стороны. Ролики меняют свое положение, а значит, и радиусы.

Как следствие, изменяется передаточное число. Блок управления “руководит” гидроприводом и ролики перемещаются относительно сферы вплоть до микрон. Всё это способствует тому, что число передач становится бесконечным. Одним словом, вариаций не счесть.

Между поверхностью сферы и роликами создается усилие, нередко достигающее десяти тонн. Несмотря на то, что для изготовления данных элементов используют самые прочные и лучшие материалы, именно в этих местах чаще всего происходит износ вариатора.

Примечательно, что двигатель на автомобиле с вариаторной коробкой передач всё время остается на одних и тех же оборотах. К примеру, при наборе скорости, обороты соответствуют максимальному крутящему моменту и остаются неизменными, что дает высокий темп разгона, ведь времени на переключения скоростей, как это происходит на обычном автомобиле, совсем не тратится.

Неизменные обороты минимизируют нагрузку на силовой агрегат, а это увеличивает сроки его службы. В то же время вариатор можно настроить так, что будет наблюдаться постепенный рост оборотов мотора.

Преимущества и недостатки вариатора

Преимущества вариатора неоспоримы:

  • простая конструкция;
  • плавность разгона;
  • увеличение ресурса двигателя;
  • существенная экономия топлива.

Впрочем, данный тип трансмиссии не лишен недостатков:

  • плохая переносимость повышенных нагрузок;
  • некоторые ограничения в буксировке;
  • быстрый износ при езде по бездорожью;
  • сложный ремонт.

Обслуживание и ремонт вариаторной коробки передач

Основным элементом вариатора считается ремень, его меняют каждые 150 000 км. Масло в трансмиссии необходимо обновлять каждые 50 000 км. Также функциональность вариатора напрямую зависит от электронной системы управления.

ЕЩЁ

Мнения по обслуживанию вариаторов разняться. Можно встретить заверения, что их ремонт прост и стоит недорого. Если сравнивать с АКПП, то это так, но с другой стороны не каждый автосервис имеет квалифицированного специалиста, способного качественно провести ремонт и профилактическое обслуживание вариатора.

Но то обстоятельство, что автомобили с данным типом трансмиссии становятся все более востребованными и распространенными, неизбежно приведет к тому, что в недалеком будущем ремонт станет быстрым и доступным для любого автовладельца.

Видео, как работает вариатор

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Что это такое.

Принцип работы. Топ 3.. вида вариаторов

Конструкцией вариатора предусмотрена плавная передача крутящего момента от двигателя на колеса автомобиля. Что такое вариатор и основное отличие вариаторной коробки от других аналогов – отсутствие передач. Передаточные отношения здесь меняются как в автоматическом, так и в ручном режиме. Вариатор – это упрощенное название автоматической коробки передач вариаторного типа. Еще ее обозначают латинскими литерами CVT, расшифровка — Continuously Variable Transmission, дословный перевод – трансмиссия бесступенчатая.

Как работает вариатор

Автомобили, оборудованные вариаторной трансмиссией, внешне очень похожи на машины с коробкой автомат. Что такое вариатор на автомобиле? По аналогии с другими трансмиссиями, в конструкцию коробки передач CVT тоже входят две педали, селектор переключения режимов. Режимы вариатора имеют те же обозначения:

  1. Р – паркинг.
  2. R – реверс.
  3. N – нормаль.
  4. D – драйв.

На первый взгляд устройство трансмиссий совпадает.

Однако, принцип работы вариатора CVT отличается от традиционной АКПП. Здесь полностью отсутствуют фиксированные передачи, нет нумерованных первой, второй и прочих скоростей. Коробка вариатор обладает огромным количеством передач, переход с одного режима на другой осуществляется совершенно незаметно и плавно. В процессе эксплуатации транспортного средства, оснащенного вариатором, водитель не ощущает рывков, толчков и пинаний. Независимо от того, трогается машина, разгоняется или тормозит, вариатор постепенно меняет передаточное отношение без резких движений, рывков.

Разновидности коробок-вариаторов

В зависимости от конструкции механизма и области применения, вариаторы CVT подразделяются на следующие виды:

  1. Клиноременной вариатор.
  2. Цепной.
  3. Тороидальный.

Самый распространенный вариант исполнения – клиноременной вариатор.

Немного теории:

чтобы понять принцип действия клиноременной передачи, рекомендуется представить два шкива сложной конструкции, взаимно отдаленные на небольшое расстояние;

каждый шкив вариатора состоит из двух конусообразных дисков, верхушки которых сходятся и расходятся;
оба шкива огибает специальный ремень.

Устройство вариаторной коробки передач

В состав каждого шкива входят по два конуса 20°, которые отцентрированы вершинами относительно друг друга. Клиновидный ремень вариатора входит в меж-конусное пространство. Свое название ремень получил, благодаря оригинальной форме сечения в виде буквы V. Такой профиль позволяет увеличить площадь контакта, силу трения между ремнем и шкивами вариатора.

Сближение конусов приводит к увеличению диаметра шкива. Соответственно, при их разведении – он уменьшается (эффект переменного рабочего диаметра шкива). Шкивы переменного диаметра расположены строго попарно. Один из них – ведущий (входной), он является продолжением коленчатого вала силового агрегата. Ведущий шкив вариатора передает вращение на второй (ведомый) шкив, элементы коробки передач, трансмиссию, колеса автомобиля.

Существует термин «радиус основного тона», он характеризует расстояние от ремня до центров клиновидных шкивов. Когда шкивы вариатора разведены и находятся максимально далеко друг от друга, этот параметр минимален.

При максимальном сближении конусов ремень перемещается к наружному краю, увеличивая радиус. Отношение радиусов основного тона, ведущего и ведомого шкивов, регулируется специальным устройством бортового компьютера.

Интересно: Если на одном из шкивов вариатора увеличивается радиус охвата, на другом, он синхронно уменьшается. Благодаря данному эффекту, ремень находится постоянно в натянутом состоянии. При взаимном изменении радиусов создается бесконечное множество передаточных отношений – от минимального до максимально высокого. Например, если радиус основного тона на ведущем шкиве очень маленький, на ведущем он приближается к максимуму. При этом скорость вращения выходного вала низкая, что соответствует пониженной передаче автомобиля. Для увеличения скорости машины достаточно сблизить конусы ведущего шкива вариатора.

Изменяя радиусы охвата на ведущем и ведомом шкивах, можно получить бесконечное множество значений передаточного числа вариатора.

В коробке передач CVT шкивы, размещенные на ведущем и ведомом валах, оборудованы специальным гидроприводом, при помощи которого конусообразные половинки синхронно сдвигаются/раздвигаются. При этом передаточное число вариатора изменяется в широких диапазонах.

Чтобы обеспечить движение автомобиля в режиме заднего хода, в конструкцию коробки вариатор включен набор шестерен (планетарный механизм). При помощи включения зубчатых зацеплений в заданном порядке, выходной вал вариатора может изменять направление вращения.

Помимо трех основных компонентов, описанных выше, в состав системы электронного управления вариатора также входят различные датчики, микропроцессоры. Бортовой компьютер, встроенный в трансмиссию, управляет положением конусообразных шкивов вариатора, исходя из нагрузок и скорости передвижения транспортного средства.

Устройство клиновидного ремня

Ремень в клиноременном вариаторе CVT отличается сложным устройством. Благодаря использованию новейших материалов, ремни вариаторов очень надежны и эффективны.

Вместо цепей и резиновых ремней, огибающих шкивы, в коробках вариатор применяются гибкие металлические ремни клиновидной формы (наборные металлические ленты).

Схема устройства металлического ремня вариатора:

Основой высокопрочного ремня вариатора служат тонкие полоски упругой стали (количество полос равно 9 – 15 штук), которые скреплены при помощи пластин сложной формы. Эти детали имеют форму трапеции, они плотно нанизаны на стальные ленты. Материал изготовления скрепляющих пластин – углеродистая легированная сталь высокой прочности.

Основные преимущества клиновидных стальных ремней:

  1. Сверхвысокая прочность ремня вариатора.
  2. Отсутствие эффекта проскальзывания.
  3. Повышенная жесткость изделия при передаче усилий на сжатие (толкающий ремень).
  4. Способность передавать максимальный крутящий момент от силового агрегата на ходовую часть.
  5. При работе вариатора ремень не издает много шума.

Общий вид клиновидного ремня CVT:

Образец цепи, установленной в вариаторе авто фирмы АУДИ:

Клиновой ремень вариатора Audi изготовлен в виде широкой цепи, состоящей из отдельных стальных пластин.

Интересно: Для технического обслуживания клиновидной цепи вариатора используется специальный масляный состав. Смазочная жидкость способна изменять свои характеристики под воздействием повышенного давления в местах контакта пластин с поверхностью шкива. В результате чего, цепь вариатора CVT передает заданные усилия без проскальзывания и трения даже в условиях маленькой площади контакта.

Особенности управления коробкой вариатором

Когда автомобиль, оснащенный стандартной коробкой автомат, набирает скорость, приходится раскручивать обороты двигателя перед включением каждой передачи. Автомобиль с вариатором разгоняется при постоянных оборотах силового агрегата. На основании программы управления, выбранной водителем, вариатор самостоятельно изменяет передаточное число трансмиссии.

При подъемах на возвышенность, преодолениях преград или торможениях водитель нажимает на педаль газа, а вариатор автоматически снижает передачу. В это время диски шкивов синхронно передвигаются (сходятся/расходятся), занимают заданное положение, чтобы обеспечить требуемую величину момента кручения выходного вала вариатора.

При помощи электроники, коробка вариатор CVT может резко переключаться, например, перескакивая с виртуальной шестой на восьмую передачу. Или, по желанию водителя, можно постепенно переходить на следующий режим с имитацией последовательного переключения.

Где применяются вариаторы CVT

Благодаря простоте конструкции и комфортности управления, коробки передач вариаторного типа устанавливаются на автомобилях известных производителей: AUDI, INFINITY, NISSAN и др.

Вариаторы также нашли широкое применение в следующих механизмах и технических устройствах:

  1. Сверлильные станки.
  2. Тракторы и прочие сельхоз машины.
  3. Мотороллеры.
  4. Снегоходы.

Коробка вариатор, плюсы и минусы

При сравнении КПП вариаторного типа с классической коробкой автомат, выясняется, что АКПП состоит из многочисленных шестерен, валов, синхронизаторов, муфт, тормозов, гидравлической системы, плиты с масляными каналами и пр. Вариатор отличается простотой конструкции. В его состав входят только три основных компонента: ведущий и ведомый шкивы, а также приводной ремень.

Коробки вариаторы набирают популярность среди автопроизводителей и владельцев автомобилей, благодаря большому количеству достоинств:

  1. Возможность набирать и снижать скорость без переключения режимов.
  2. Плавность передвижения автомобиля при изменении скоростей вариатора.
  3. Стабильность показателей мощности, вне зависимости от скорости машины.
  4. Существенная экономия топлива.
  5. Чуткая реакция электронной системы вариатора на изменения характера дороги (движение по скользкой дороге, на подъем, под уклон).
  6. Отсутствие вынужденного замедления (авто не снижает скорость даже при преодолении подъемов).
  7. Минимальные потери мощности вариатора, в сравнении с АКПП.
  8. Отличная динамика разгона.
  9. Стабильность оборотов двигателя.
  10. Меньшие выбросы вредных веществ.
  11. Простота устройства, минимальное количество рабочих элементов.

Благодаря сравнительно небольшому количеству составляющих, вариатор имеет намного меньший вес, чем аналогичная коробка автомат.

Вариаторы обладают простой конструкцией, но это не исключает необходимости регулярного технического обслуживания. Больше всего хлопот и неприятностей доставляет ремень вариатора CVT. Кроме компьютерной диагностики, здесь требуется производить замену клиновидных или цепных ремней после каждого пробега, равного 50 – 60 000 км. Бывают случаи, когда ремень вариатора нужно менять намного раньше. Все зависит от марки машины, модели вариатора, условий эксплуатации автомобиля.

Наряду с очевидными преимуществами, коробка вариатор обладает определенными недостатками:

  • Вариатор плохо переносит усиленные нагрузки.
  • Его редко устанавливают на внедорожники, которые эксплуатируются на тяжелых трассах.
  • Сравнительно небольшой срок эксплуатации.
  • Трудно найти квалифицированного специалиста по ремонту и восстановлению работоспособности вариаторов.
  • В мастерских автосервиса часто предлагают полностью заменить поломанный вариатор на новый дорогостоящий механизм. Стоимость нового вариатора составляет более 30% от общей цены на автомобиль.

Внимание: Многие водители отмечают в поведении вариатора некоторую медлительность при переключении передач – эффект задумчивости. Не всех автовладельцев удовлетворяет задержка в одну-две секунды.

Устройство тороидального вариатора

В отличие клиноременной конструкции, вариатор тороидального типа состоит из двух дисков, выполненных в виде вогнутых криволинейных поверхностей. Вращение от ведущего элемента на ведомый передается при помощи специального ролика скользящего действия. При его наклоне и перемещении к наружному диаметру ведомого диска происходит увеличение передаточного числа. Соответственно, при наклоне ролика в противоположную сторону и смещении к центру диска, передаточное отношение вариатора снижается.

Схема устройства и принципа действия тороидального вариатора:

Основные требования к тороидальным вариаторам: высокий коэффициент полезного действия, длительный срок эксплуатации. Чтобы обеспечить выполнение поставленных задач, при изготовлении элементов вариатора используются дорогостоящие материалы, современные технологии.

Тороидальные вариаторы отличаются относительной простотой, однако, такие вариаторы редко применяются в современном автопроизводстве. Это объясняется следующими факторами:

  • повышенная требовательность к точности изготовления рабочих элементов;
  • прочности поверхностного слоя сопрягаемых дисков и роликов;
  • использование дорогих технологий при изготовлении узлов и деталей;
  • сложность настроек;
  • высокая стоимость специальных смазочных материалов.

Как работает тороидальный вариатор

Глядя на схему тороидального устройства, может показаться, что оно не относится к механизмам вариаторного типа. Здесь отсутствует ременная передача, шкивы не перемещаются относительно друг друга (не сходятся и не расходятся), валы стоят неподвижно. Но, если проанализировать принцип действия данного механизма, получается, что он очень похож на классический вариатор:

  1. Ведущий диск вариатора прочно сидит на выходном валу двигателя внутреннего сгорания.
  2. Ведомый – передает вращение на приводной вал главной передачи.
  3. Ролики передают момент вращения от силового агрегата на ведомый диск.
  4. Передаточное число изменяется, в зависимости от угла наклона роликов и места контакта с дисками.

Благодаря двум степеням свободы, ролики вариатора могут крутиться вокруг своей оси, а также совершать наклоны в вертикальном направлении. В результате происходит их контакт с дисками на различных уровнях.

Вариатор как работает на машинах

У меня много статей про автоматические коробки передач (особенно сильно я люблю обычную АКПП). Однако второй по распространению я считаю вариатор или CVT, достаточно много автомобилей выпускается именно с такой трансмиссией. Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть). То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет …

СОДЕРЖАНИЕ СТАТЬИ

  • Определение
  • Принцип работы
  • Устройство вариатора
  • Пару слов — про масло и фильтра
  • Плюсы и минусы
  • ВИДЕО ВЕРСИЯ
  • ГОЛОСОВАНИЕ

Проблемы этой автоматической трансмиссии очень схожи с обычной «гидротрасформаторной» не смотря на различность конструкций (мы уже их сравнивали в этой статье). В конце я постараюсь вам рассказать в видео версии как продлить ей срок службы, чтобы она ходила долго и без проблем. Однако для начала определение

Определение

Вариатор — вариаторная коробка передач – CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) – тип автоматической коробки передач, которая плавно передает крутящий момент от двигателя колесам (или другим движителям, например судовым винтам), не имеет передач, но может автоматически менять передаточное соотношение по заданной программе либо в ручном режиме.

Нужно отметить что эта коробка в отличие от своих собратьев АКПП и РОБОТА не имеет переменных передач, то есть нет привычных толчков при смене передаточных чисел, набор скорости здесь четкий и ровный, КПД (если верить характеристикам, не существенно но больше), благодаря своему строению

Принцип работы

Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

На данный момент существует два основных строения вариатора:

  • Это клиномерные. Они применяются на 95% машин оснащенных такой трансмиссией
  • Тороидные. Из-за более сложного строения и настроек, сейчас практически не применяются

Так как клиномерный это сейчас самый распространенный тип (он устанавливается на большое количество NISSAN, AUDI, INFINITY и т.д.) начнем именно с него

Итак, здесь передаточное число передается от одного шкива (ведущего — он связан с силовым агрегатом), другому (ведомому – связан с приводами и далее с колесами) по средствам специального ремня.

Изменение числа происходит за счет изменения диаметра шкивов. Они не «литые», а сделаны разборными, а именно из двух половин конической формы (посаженных на вал), которые могут расходиться и сходиться. Как становится понятно — диаметр в точке соприкосновения шкива с ремнем постоянно изменяется в зависимости от нагрузки и скорости.

Простыми словами, происходит все так: – когда автомобиль «трогается», ему нужно максимальное усилие, чтобы сдвинуться с места. Чтобы нагрузка на мотор была минимальна — ведущий вал должен быть самого малого диаметра (конусы разводятся в точке соприкосновения). Ведомый в своем случае должен быть максимального размера (его конусы наоборот сводятся). Таким образом – ведущий должен сделать несколько оборотов, чтобы сдвинуть ведомый всего на один (число максимальное) — это очень сильно снижает усилие на силовой агрегат, и работать ему легче.

После того как скорость вырастает, передаточное число должно изменяется в меньшую сторону – это нужно для того чтобы снизить тяговое усилие, но увеличить обороты на ведомом валу. Происходит все наоборот – конусы ведущего шкива начинают сходиться (диаметр растет), а ведомого – расходиться (убавляется).

При максимальном размере ведущего вала и минимальном ведомого, первый сделает один оборот, а вот второй должен сделать несколько (поэтому его скорость вращения максимальная), но при таком раскладе и нагрузка на мотор значительно больше.

Как вы поняли за счет изменения диаметров двух валов и ременной передачи между ними – достигается нужное передаточное число

Сейчас небольшая анимация, смотрим

Тороидный тип вариатора имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси

Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.

При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Думаю это понятно, больше не будет заострять на этом внимание.

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

  • Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
  • Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

  • Масло. Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет ATF жидкость, которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
  • Масляный насос. Как раз и нагнетает давление в системе

  • Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

  • Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

  • Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

  • НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее. Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО!

Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим.

ПОЭТОМУ замена масла, фильтра и при необходимости чистка гидроблока ПРОСТО НЕОБХОДИМЫ для нормальной работы вариаторной трансмиссии

Если будете проводить интервал замены раз в 40 – 50 000 км, не перегревать «коробку» проходить может очень долго.

Плюсы и минусы

Сделал небольшую табличку, которая может вам пригодится, в ней мы разберем основные плюсы и минусы

ПЛЮСЫ

МИНУСЫ

Плавный и динамичный разгон лучше чем у оппонентов (АКПП и РКПП)

Сложный и дорогой ремонт, делают в основном официальные сервисы

Меньший расход топлива по сравнению с другими автоматическими трансмиссиями

Нужна замена ремня или цепи, через определенный пробег

Нет толчков при переключении передач. Плавность хода на высоком уровне

Сложная система управления, электроника

КПД выше чем у оппонентов, если сравнить с АКПП (примерно на 5%)

Высокие требования к качеству масла и его уровню

Легкое управление, присущее всем автоматизированным коробкам

Не рекомендуется ставить на очень мощные машины

Сейчас смотрите видео версию очень полезно

А теперь голосование – купите ли вы вариатор или нет?

НА этом все, думаю информация была вам полезна, читайте наш АВТОБЛОГ, смотрите канал на YOUTUBE. Искренне ваш АВТОБЛОГГЕР

(24 голосов, средний: 4,38 из 5)

Похожие новости

Как прогреть автомат (АКПП) в мороз. Нужно ли это делать и скол.

РОБОТ (АМТ) или ВАРИАТОР (CVT). Что лучше и надежнее? Подробно +.

Двухмассовый маховик. Что это такое, принцип работы. Поломки и р.

Статья о вариаторной коробке передач — ее особенности, плюсы и минусы, советы и рекомендации по использованию. В конце статьи — видео о вариаторе.

Содержание статьи:

  • Особенности вариаторной езды
  • Плюсы и минусы вариатора
  • О масле
  • Инструкция по работе вариатора
  • Не нужно сильно нагружать
  • Бездорожье — это плохо
  • Нельзя буксировать
  • Смотрите на датчики
  • Видео о вариаторе

Бесступенчатая трансмиссия, в простонародье именуемая вариатором, впервые была применена еще в конце 50-ых годов. Но удачным этот опыт назвать было никак нельзя, поэтому о вариаторе на некоторое время забыли. Но в 90-х о нем вспомнили снова, и на этот раз эта идея получила широкое распространение.

Устройство бесступенчатой трансмиссии — идеал простоты.Принцип действия также особой сложностью не отличается. Существуют клиноременные и клиноцепные вариаторы.

Каких сюрпризов можно от них ожидать? Ответ в этой статье. Здесь речь будет идти о восьми вещах, которые нужно знать в вариаторе.

1. Особенности вариаторной езды

Вариаторная коробка передач обозначается латинской аббревиатурой CVT. По своим функциональным возможностям она мало чем отличается от прочих КПП, но принцип работы у них совершенно разный. Толчков при смене передач не ощущается.

Это происходит потому, что диаметральная плоскость ведомого и ведущего дисков откорректирована, и разгон машины происходит плавно, без толчков. Водителю нет необходимости отвлекаться на переключение скоростного режима. Благодаря автоматической системе время разгона сокращается, горючее расходуется более экономно. Наиболее оптимальный режим двигательной системы также выбирается автоматически.

Даже в случае полного "утопления" акселератора звук, который обычно издают спорткары, водитель не услышит. Лишняя нагрузка на агрегат убирается при помощи умной электронной системы.

2. Плюсы и минусы вариатора

От механических КПП использование автомобилей с CVT выгодно отличается некоторыми моментами.

К явным плюсам вариаторной коробки передач можно отнести следующие:

  • Автомобиль с вариатором очень быстро набирает скорость;
  • Машина разгоняется плавно, без рывков;
  • Находясь в пробке или при скатывании на склоне, машина глохнуть не будет;
  • Не слышно шума даже при езде на больших оборотах;
  • Использование вариатора — это серьезная экономия топлива;
  • Бесступенчатая трансмиссия намного безопаснее для экологии, чем ее механические аналоги.

Но не обошлось здесь и без минусов, которые могут причинить водителю множество самых разных хлопот:

  • Машины с вариаторами не могут долго ехать на повышенных оборотах;
  • Вариаторная коробка требует постоянного ухода. В ней требуется часто производить замену масла и масляных фильтров — через 30 000 км, как минимум;
  • Чтобы работа передачи была корректной, вариаторы следует заполнять специальной жидкостью, которую также периодически следует менять. А стоит она совсем недешево, и найти ее тоже непросто;
  • Вариатор может выйти из строя, если водитель часто практикует резкое торможение;
  • Установка вариатора возможна только на машины, мощность которых не превышает 220 л.с.;
  • Ремонт автоматики будет стоить гораздо дороже. Ситуация осложняется еще и тем, что в наших сервисных центрах нечасто встретишь настоящих специалистов, разбирающихся в устройстве вариаторов;
  • Даже при выходе из строя одного из датчиков может пострадать вся КПП.

3. О масле

Автовладелец обязательно должен следить за состоянием машинного масла. Эта аксиома приобретает еще больший смысл, когда речь идет о бесступенчатой трансмиссии. Вариатор очень чувствителен к рабочему объему масла и к другим его спецификациям — частая замена жидкости здесь будет просто необходима.

Вся информация о масле, которое следует использовать в автоматической КПП, находится в документации автомобиля. Кстати, менять масло в коробке со специальными характеристиками еще нужно уметь. Если данный аспект будет все время игнорироваться, то это обязательно станет причиной поломки, стоимость устранения которой не порадует автовладельца.

Пренебрежение этому совету может привести к серьезным поломкам КПП.

Полную замену масла рекомендуется осуществлять после 60 000 км пробега. Конечно, эти данные могут меняться в плюс или минус в зависимости от нескольких факторов. Речь идет о производителе и условиях эксплуатации автомобиля. Если говорить о российских условиях, то здесь можно говорить об уменьшении срока до 30 000 км.

4. Инструкция по работе вариатора

5. Не нужно сильно нагружать

При использовании автомобиля с вариатором крайне не рекомендуется резко повышать нагрузки — повышение должно быть только плавным, иначе визита на СТО избежать не получится. Это существенный минус данного механизма, и эта проблема до сих пор остается нерешенной. На холоде вариатор обязательно нужно прогревать, так как остывшее масло будет очень плохо расходиться по системе, из-за чего некоторые детали могут остаться без смазывания.

Проделывать эту операцию нужно следующим образом: автомобиль на некоторое время ставится на "нейтралку" (хватит и 4-5 секунд). Это поможет слегка прогреть сцепление. Трогаться можно только тогда, когда машина будет полностью прогрета. В этот момент еще не произошел полный прогрев всех элементов КПП, поэтому еще как минимум километр после начала движения резко повышать скорость не стоит. Пускай при этом расход топлива будет немного завышен, зато водитель сможет сэкономить на замене КПП, ведь вариаторная модель — достаточно капризная штука и легко может сломаться при некорректной эксплуатации.

Время прогрева коробки напрямую зависит от температуры воздуха — чем она ниже, тем дольше следует осуществлять прогрев. Специалисты рекомендуют вообще не эксплуатировать автомобили с МКПП, когда температура понижается до минус 35 градусов. Но не всегда это возможно. Если случилось отправиться в поездку на морозе, то прогревать его нужно не менее получаса, а сама езда должна происходить в щадящем режиме.

Как известно, в Финляндии почти всегда холодно, наверное поэтому именно там был изобретен альтернативный способ прогрева машин с МКПП. Там некоторые модели автомобилей снабжаются специальными штепсельными вилками, посредством которых происходит их соединение с электрической сетью. Таким образом происходит быстрое прогревание автомобиля. У таких машин имеются характерные вырезы на бамперах.

6. Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму. Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

7. Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

8. Смотрите на датчики

Контрольные устройства всегда должны находиться в исправном состоянии — нужно постоянно заниматься их отслеживанием. Если один из датчиков перестанет нормально функционировать, это обязательно скажется на работе всего узла.

При повреждении скоростного датчика ремень трансмиссии устанавливается в среднее положение, что приводит к экстренному торможению двигателя. При этом ремень может сильно деформироваться. Привод может даже порваться, если движение будет осуществляться на завышенной скорости. CVT прослужит дольше, если обороты будут несколько снижены.

Для желающих купить авто с пробегом есть одно правило: нужно вовремя менять датчик скоростного режима. Следует покупать только оригинальные версии приборов и у проверенных дилеров. Также нужно поступать и со всеми остальными датчиками. При первой необходимости их следует менять.

Резюмируя вышесказанное, можно констатировать:

  • Лихачество обязательно приведет к снижению срока службы вариаторной коробки;
  • Поездки за чертой города следует ограничить;
  • Непрогретый автомобиль — возможная причина поломки;
  • Обязательно нужно следить за уровнем масла;
  • Состояние контролирующих приборов также нужно отслеживать.

Манера вождения автолюбителя и состояние, в котором находятся дороги в определенном регионе — все это основные факторы, влияющие на решение о приобретении автомобиля с CVT.

Возможно, указанные здесь риски, кому-то покажутся преувеличенными — некоторые водители говорят, что они эксплуатируют машины с CVT без ограничений, но все же лучше соблюдать определенные правила, чтобы не пришлось тратиться на ремонт.

Видео о вариаторе:

Вариатор — особый подвид автоматических коробок передач. Придуманный много лет назад, распространение он получил только сейчас.

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но широкое распространение вариаторы получили лишь сейчас.

По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно . В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.

Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.

Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3, V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор . Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?

Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Как работает бесступенчатый вариатор на Mitsubishi Lancer X / личный блог NicK-013 / smotra.ru

личный блог NicK-013 →

В новом Lancer X применена уникальная для своего класса трансмиссия – бесступенчатый вариатор, обеспечивающий экономичность, высокую плавность хода и увеличение ресурса двигателя автомобиля.


Залогом высокой плавности хода, экономичности и простоты управления новым Lancer X является трансмиссия с непрерывно изменяющимся передаточным отношением (бесступенчатый вариатор) CVT INVECS-III с электронным управлением. В отличие от механических или обычных автоматических коробок передач, которые используют передачи с фиксированными передаточными отношениями, бесступенчатая трансмиссия (вариатор) с электронным управлением обладает неограниченным количеством передаточных отношений и способна реализовать возможности двигателя максимально эффективно. Принцип работы бесступенчатого вариатора (Continuously Variable Transmission – CVT) состоит в плавном изменении передаточного числа трансмиссии, что позволяет максимально эффективно использовать характеристики двигателя. Изменением расстояния между полушкивами CVT достигается устранение «ступеней» между передачами, благодаря чему двигатель всегда работает в оптимальном режиме. В итоге обеспечивается высокая топливная экономичность, низкая токсичность выбросов и отменные динамические качества.

Кроме того, вариатор способствует улучшению плавности хода. Обычным автоматическим коробкам передач на длительных подъемах свойственны неоднократные переходы на низшие передачи, поскольку двигатель не справляется с нагрузкой. В случае с бесступенчатым вариатором обороты двигателя остаются неизменными, поскольку передаточное число непрерывно изменяется, адаптируясь к условиям движения. Весь этот процесс происходит совершенно незаметно для водителя и пассажиров автомобиля.

Система нового поколения INVECS-III позволяет адаптировать работу CVT к стилю вождения конкретного водителя. Электроника контролирует управляющие сигналы (скорость авто, нажатие педали акселератора и тормоза) и вносит соответствующие изменения в базовые режимы работы CVT. Бесступенчатый вариатор обеспечивает плавный и уверенный разгон и, кроме того, лишен рывков, которые характерны для автоматических коробок передач при «кик-даун».

Бесступенчатый вариатор CVT также снабжен спортивным режимом последовательного переключения передач вручную. Передвигая рычаг переключения передач вперед или назад, водитель может выбрать одно из шести значений фиксированных передаточных отношений. Данный режим позволяет создать эффект использования механической коробки переключения передач для тех водителей, которые привыкли к активной езде.

12 Сентябрь 2010 в 00:46

12673

Последний раз отредактировал NicK-013, 12 Сентябрь 2010 в 00:47

Как работает вариатор на скутере | Все о скутерах и мотоциклах

Фактически система работы вариатора совсем не сложна. Однако успех в настройке зависит от его понимания. Я попробую мне кратко объяснить, как это работает, и тогда мы можем приступить к настройке.

Принцип его работы:

Вариатор предназначен для автоматического и плавного переключения передач вверх и вниз. Вариатор расположен на коленчатом валу и соединен с задним шкивом сцепления через ремень.

Ведомый шкив расположен непосредственно на валу в задней части двигателя под сцеплением. Оба шкива, вариатор и муфта состоят из двух половин, между которыми движется ремень. Сравните вариатор с системой колесной трансмиссии. Представим себе коленвал как педали на велосипеде. Низкое передаточное число требуется, чтобы начать движение. Поэтому мы переключаемся на маленькую звезду спереди и большую звезду сзади. То же самое касается шкивов вариатора. Ремень движется на шкиве вариатора малого диаметра и на шкиве сцепления большого диаметра. Это минимально возможное передаточное число.

Примечание

Во время ускорения частота вращения двигателя должна быть на одном уровне с максимальной мощностью двигателя. Чтобы облегчить ускорение, вариатор плавно меняет передаточное число, чтобы добиться самой длинной передачи. На данный момент ситуация совершенно противоположная. Ремень движется на шкиве вариатора большого диаметра и на шкиве сцепления малого диаметра, который при работе приводится в действие центробежной силой. Опять же, мы можем сравнить его со звездой велосипеда - большая звезда спереди, маленькая звезда сзади. Весь вариатор работает по этому принципу. Конечно, его работа и особенно производительность влияют на другие явления. Понимание их поможет нам идеально настроить вариатор, который мы обсудим отдельно в статье.

Тюнинг вариатора

Внутри корпуса вариатора вы найдете ролики. Они бегают в случаях с небольшим уклоном. Они закреплены с помощью так называемой прижимной пластины, которая расположена за вариатором, т.е. на внутренней стороне, ближайшей к двигателю. При запуске ролики находятся в нижнем положении, т.е. ближе к центру. Затем весь корпус вариатора раскручивается, а ролики под действием центробежной силы скатываются к краям. Это создает давление на ремень, который постепенно выталкивается от центра к окружности и, следовательно, к заднему шкиву обратно от окружности к центру.

Для сцепления ремня между шкивами требуется дополнительное усилие. Они должны находиться под давлением, достаточным для предотвращения проскальзывания ремня. Это давление обеспечивается контрастной пружиной, расположенной между сцеплением и задним шкивом. Еще раз для сравнения, шкив сжимается спереди благодаря центробежной силе, которая выталкивает ремень по окружности, в то время как сзади аналогичный процесс обеспечивается пружиной, расположенной в корпусе сцепления.

Ролики

Ролики являются наиболее важным элементом при настройке вариатора. Принцип их работы прост: тяжелые ролики быстрее выталкиваются наружу благодаря центробежной силе, ускоряясь при меньших скоростях. Это означает, что передаточное число изменяется раньше. С другой стороны, легким роликам, использующим ту же самую контрастную пружину, требуются более высокие обороты для перемещения центробежной силы. Таким образом, использование более тяжелых роликов уменьшит скорость во время ускорения, в то время как использование более легких роликов увеличит. Каждый двигатель развивает свою максимальную мощность в определенном диапазоне скоростей, на котором он должен поддерживаться во время ускорения. Когда скорость выше или ниже оптимальной, скутер не достигает оптимальной производительности. Если вы выберете слишком легкие ролики, двигатель будет работать на неоправданно высоких оборотах, но вы не сможете извлечь из этого максимальную пользу. Точно так же, если вы выберете слишком тяжелые ролики, двигатель не достигнет своей оптимальной скорости, и мощность заднего колеса снова снизится. Если двигатель имеет широкий диапазон скоростей, настройка намного проще. Противоположность имеет место с двигателями с четким пиком мощности (обычно двигатели с настроенным выхлопом). С разницей в 0,5 грамма на каждый ролик вы можете легко потерять несколько лошадиных сил вашего скутера.

Задний шкив вариатора он же приводной шкив (торкдрайвер)

Ведомые шкивы находятся на заднем валу в системе сцепления. Они расположены под сцеплением и их задача ясна - обеспечить передачу движущей силы от ремня. Шкивы должны всегда свободно ходить и не должны застревать. Шкивы с большими диаметрами и измененными канавками шага входят в комплекты некоторых производителей.

Задняя пружина торкдрайвера

Пружина в заднем блоке сцепления является противовесом роликам. При настройке он всегда должен поддерживать постоянную скорость - одинаковое количество. Если скорость возврата возвратной пружины вариатора снижается для ускорения скутера или затухания в гору (передача не возвращается), это свидетельствует о слишком слабой пружине. В этот момент вы можете подумать, что чем жестче пружина, тем лучше, наоборот. Недостатком, а точнее опасностью использования сильной пружины, является излишне высокая сила, которая может чрезмерно изнашивать ремень, более того, вам понадобятся более тяжелые ролики, которые также будут очень быстро изнашиваться при использовании слишком жесткой пружины. В идеале лучше выбирать мягкую пружину, но, конечно, поддерживать скорость на одном уровне при любых обстоятельствах. Также важно знать, что контрастная пружина со временем ослабевает и поэтому должна быть заменена новой.

Подводя итог, можно сказать, что жесткость пружины влияет на частоту вращения двигателя во время ускорения, а значит, и на вес роликов. Если вы выберете слабую пружину, ремень будет легче раздвигать шкивы, и для этого понадобятся более легкие ролики. С другой стороны, при использовании сильной пружины вам понадобятся более тяжелые ролики. Чем тяжелее пружина, тем быстрее изнашиваются ролики. Поддержание веса роликов с помощью более толстой пружины увеличит частоту вращения двигателя и наоборот.

Сцепления

Почти во всех скутерах мы находим центробежную муфту. Сцепление обеспечивает нам ТОЛЬКО старт, поэтому не стоит думать, что использование спортивного сцепления увеличит производительность или даже максимальную скорость.

Ремень

Последний кусок мозаики - это ремень. Он обеспечивает передачу между вариатором и задними шкивами, а также оказывает значительное влияние на общие ходовые качества. Основная предпосылка заключается в том, что ваш ремень находится в хорошем состоянии, как вы видите в этой статье. Теперь давайте рассмотрим несколько параметров, которые нас интересуют в ремне и объясним почему:

ширина-Ширина влияет на максимальную скорость. Фактически, если ремень на 1 мм уже, чем он должен быть, он не сможет двигаться на переднем шкиве вплоть до внешнего периметра, и, таким образом, скутер не достигнет максимальной скорости.

Длина-если ремень растянут он также не даст вам хорошего старта, и скорости, всегда следите за состоянием ремня.

Вариатор: тонкости и особенности работы.

Вариатор: тонкости и особенности работы.

Сегодня многие машины комплектуются таким популярным типом АКПП, как вариатор. В чем его особенности? Как он работает? Какие существуют недостатки? Какие бывают типы вариаторов?

Многие автолюбители до сих пор не могут разобраться с особенностями работы вариатора - одного из распространенных типов трансмиссии. Обычно познания среднестатистических водителей ограничиваются лишь тем, что существует два вида коробок передач - автоматическая и механическая, но что такое вариатор? Попробуем разобраться.

Особенности вариатора.

Вариатор – это один из видов автоматических коробок передач. В нем, как и в обычной коробке автомат (гидротрансформаторной АКПП), есть режимы "паркинг", "драйв", "нейтраль" и "задний ход". В автомобиле оснащенном вариатором все так же две педали - тормоз и газ. Визуально такой тип автомата от других не отличить. Разница в конструктивных особенностях (внутри аппарата). У вариатора не существует фиксированных передач, мощность двигателя передается на колеса постоянно, плавно меняясь; иными словами, вариатор имеет не 5-6 фиксированных передач, а бесконечное их количество. И это несомненный плюс, ведь это избавляет от толчков при переключении и дает мотору возможность работать на оборотах максимальной мощности.

Какие бывают типы вариатора?

Существует три основных типа вариаторов, каждый из которых имеет свои отличительные черты и особенности работы. В частности, можно выделить тороидальные и цепные вариаторы (на моделях марки Audi применяются именно такие вариаторы), а также вариаторы со шкивом. Последний тип получил наибольшее распространение.

Как работает вариатор?

Дабы не забивать голову читателю сложными терминами, его рассмотрение выполним на примере двух закрепленных трубок с натянутой на них резинкой. Если диаметр трубок одинаковый, тогда при вращении одной трубки вторая будет проворачиваться с той же скоростью. Если использовать ведущую трубку большего диаметра, тогда второй «вал» будет вращаться быстрее. По похожему принципу работает и вариатор. В роли трубок здесь выступает два мощных шкива, а вместо резинки установлен стальной ремень, обладающий достаточно сложной конструкцией. Шкивы в процессе работы могут расходиться или сдвигаться. При этом диаметр вращения постоянно меняется. Более красочно процесс показан на видео ниже. Достаточно просто, как и все гениальное.

История.

Если провести небольшой экскурс в историю появления вариатора, то мы можем отметить несколько вех: 15-ый век (первая идея о передаче вращающей силы по принципу вариатора принадлежит Леонардо да Винчи), 19-ый век - выдан патент на вариатор, середина 20-го века - появление первых автомобилей оснащенных вариатором. Именно в те времена становления автомобильной индустрии начали появляться данные типы АКПП, а первой компанией, которая решилась на установку вариатора, была известная сегодня фирма DAF. Сегодня концерн занимается выпуском грузовиков, но ранее на конвейере были и легковые автомобили. Со временем «эстафету» приняла компания Вольво. А сейчас вариаторы используют Mitsubishi, Subaru, Volvo, Nissan, Honda, Toyota, Jeep, Audi и другие известные марки.

Есть ли у Вариатора недостатки?

Вариатор чаще всего ставится на автомобили, имеющие небольшой объем двигателя, т.к. конструкция не рассчитана на передачу высоких мощностей. В случае поломки вариатора автолюбителю придется выложить немалую сумму на ремонт, а ресурс у этого аппарата несколько ниже чем у обычных коробок автомат. Многие не выдерживают «монотонности» работы двигателя автомобиля (звук работы двигателя на одних оборотах во время разгона), но эта проблема решается с помощью программирования коробки автомат, а самые современные АКПП типа вариатор избавлены от этой проблемы.

Особенности движения и разгона автомобиля.

В процессе разгона транспортного средства обороты зачастую поддерживаются на одном уровне (особенно если речь о разгоне "газ в пол"). При этом двигатель работает на оборотах максимальной отдачи, без каких-либо рывков. Многие производители современных вариаторов позволяют выбирать режим работы, в некоторых случаях имитируя переключения псевдо-передач (имитация). Отдельные версии вариаторов имеют возможность ручного переключения передач с возможностью их зафиксировать (подходит при движении на плохой дороге или в спорте). Вариатор - самый комфортный тип АКПП, с ним автомобиль едет максимально плавно и без дерганий.

Есть ли будущее у вариатора?

Вопрос до сих пор остается открытым. Компания Audi в 2014-ом году заявила, что отказывается от этого типа коробок автомат по причине желания унифицировать все свои аппараты и привести их к более универсальному типу - гидротрансформаторным АКПП. И в то же время, в 2014-ом году появился спортивный автомобиль Subaru WRX с двигателем мощностью 268 л.с. работающий в паре с вариатором. Использование этого типа АКПП в спортивном автомобиле означает то, что есть еще пути для совершенствования вариатора.

Другие статьи

Вариатор Honda

Как работает вариатор CVT?

Механизм, который у нас именуется клиноременным вариатором, за рубежом часто обозначается аббревиатурой CVT (Continuously Variable Transmission — бесступенчатая трансмиссия). Как работает вариатор CVT?
Простейший случай — это два шкива с раздвижными коническими половинками, соединенные между собой ремнем. Если половинки ведущего шкива максимально раздвинуты (ремень "провалился" вглубь), а половинки ведомого шкива, наоборот, сдвинуты, и ремень огибает их по большой окружности, то это — максимальное передаточное отношение, "первая передача".


Принципиальная схема бесступенчатой трансмиссии автомобиля Honda Civic

Сдвигая половинки ведущего шкива и одновременно раздвигая половинки ведомого, можно добиться минимального передаточного отношения ("пятая передача").

Конечно же, реальный механизм CVT намного сложнее.
Во-первых, ремень представляет собой нанизанные на ленты V-образные стальные сегменты. Такой ремень весьма надежен и может передавать большой крутящий момент.Во-вторых, для отключения вариатора от двигателя (холостой ход) применяется многодисковый фрикцион на ведомом валу вариатора.
В-третьих, чтобы заставить автомобиль двигаться задним ходом, используется планетарная передача с фрикционами переднего хода и тормозом для включения заднего хода.
Наконец, всеми перечисленными механизмами, включая перемещение половинок шкивов, ведают гидроприводы, а стальной ремень работает в масляной ванне. CVT имеет собственный масляный насос и целую сеть гидроприводов.
В автомобиле Honda Civic трансмиссия CVT плавно изменяет передаточное отношение от 2,47 до 0,547. Величина передаточного отношения зависит от передаваемой ремнем нагрузки, от скорости движения машины и положения педали акселератора.


Идея вариатора кажется простой, а вот реальные бесступенчатые трансмиссии — весьма сложные устройства

Крайние положения вариатора: "высшая передача" (слева) и "низшая передача" (справа)

Селектор рычага вариатора CVT имеет пять положений: P (парковка), R (задний ход), N (нейтраль — для буксировки машины), D (drive, движение вперед), S (спортивный режим) и L (от англ. low — низкий, этот режим используется для движения в горной местности, буксирования прицепа и торможения двигателем). На автомобилях для японского рынка режим L заменяется на E (экономичный).

Выбор вариатора - Ruckn Ruckn

Что такое вариатор?

У шумихи есть то, что называют трансмиссией «CVT» или «Бесступенчатой ​​трансмиссией». Этот тип трансмиссии не имеет шестерен и полагается на трение для прохождения эффективного диапазона оборотов двигателя. Выбор вариатора может быть немного сложным и может привести к хорошему или плохому результату. Обычно трансмиссии CVT не очень хороши для работы с приложениями с высоким крутящим моментом, НО они очень эффективны и рентабельны.Почти все скутеры используют этот стиль трансмиссии, будь то Ruckus, Buddy, Vespa, даже многие квадроциклы используют этот стиль трансмиссии.

Поскольку трансмиссия CVT не имеет шестерен, настройка осуществляется через вариатор. Название вариатор происходит от «переменной» части имени вариатора. Вариаторы бывают разных форм, размеров и веса. На самом деле все сводится к вашему стилю катания, который определяет, что будет лучше для вас. Чтобы уточнить это, обычно вы будете искать более высокий крутящий момент или более высокую максимальную скорость, и есть золотая середина, если вы хотите быть посередине между ними.

Если вы живете в холмистой местности, вариатор, который даст вам больший крутящий момент, вероятно, будет более разумным выбором, и наоборот, если вы живете в стране блинов, где все ровно ночью, также стремитесь к максимальной скорости. Теперь обратите внимание, что некоторые дополнительные настройки могут быть выполнены в области сцепления и пружины сцепления, но мы оставим это для другого обсуждения.

Что такое вариатор

Как я уже говорил, вариаторы бывают самых разных вкусов. Но прежде чем покупать новый, вы должны понять, как работает вариатор.Вариатор состоит из трех основных частей: приводной поверхности, задней пластины, ведущей бобышки и роликов.

Вариатор всегда используется вместе с «внешней половиной переднего шкива». Это вентилятор, который находится в передней части системы шкивов, и имеет гладкую заднюю поверхность. Эта деталь прикреплена к выходному валу двигателя, поскольку по мере увеличения числа оборотов в минуту выходной вал вращается, который затем вращает ремень и вариатор. Посмотрите на следующую схему (смотрим на вариатор сбоку) .

Так что это делает? Поскольку выходной вал вращается быстрее, ремень также вращается быстрее, таким образом, быстрее вращается вариатор. По мере того, как вариатор вращается быстрее, внутренние ролики начинают двигаться наружу, открывая сам вариатор, таким образом увеличивая трение ремня и, наконец, включая сцепление, которое затем вращает колесо. Давайте посмотрим на схему вариатора, чтобы увидеть, что происходит при повышении и понижении оборотов в минуту:

По мере увеличения числа оборотов ролики выдвигаются, толкая ремень выше, в результате чего увеличивается трение сцепления.При понижении оборотов ремень опускается ниже, что снижает трение сцепления.

Выбор вариатора

Теперь мы подошли к фактическому выбору вариатора, прежде чем мы перейдем к собственно вариатору, есть еще один фактор, который может напрямую влиять на характеристики вариатора. Сердце вариатора - это веса. Это круглые (или расположенные под углом, если ползунки) грузы, которые влияют на то, как ремень задействован и на какой скорости вращения. Вообще говоря, меньший вес = более высокая частота вращения, больший вес = более высокая максимальная скорость.Теперь, чтобы еще больше исказить ваш разум, есть два типа гирь; ползунки и ролики.

Таким образом, технически ползунки позволяют вариатору открывать более высокие верхние части, а также позволяют вариатору закрывать больше, обеспечивая лучший взлет. Я лично пробовал оба, и до сих пор использую ролики. Сейчас я не все, и, как и большинство вещей, все сводится к предпочтениям. На бумаге ползунки должны выступать за ролики, но это не всегда так. Теперь некоторые люди будут смешивать ролики и ползунки, и очень часто также смешивают разные веса ... например, 3 ролика по 9 г и 3 ролика по 11 г.Это то место, где вам действительно нужно поиграть, чтобы добиться идеального результата.

Итак, перейдем к самому вариатору. Таким образом, вариаторы бывают разных диаметров, разных углов приводных поверхностей и из разных материалов (некоторые из них более липкие, чем другие). Вот фото нескольких разных вариаторов, именно эти для Honda Ruckus 50cc, но все двигатели используют одну и ту же теорию.

Таким образом, просто взглянув на эти 3, вы сразу увидите, что все они различаются по трем параметрам: диаметр, угол приводной поверхности и материал.Обратите внимание, что Dorby имеет более матовую поверхность и на самом деле имеет самый большой диаметр, но с самым мягким углом наклона приводной поверхности. Этот конкретный вариатор - один из фаворитов среди 50-кубовых Ruckus. Он обеспечивает отличные высокие частоты без ущерба для крутящего момента на низких оборотах. Полная противоположность этому - Daytona Drag. Это самый маленький диаметр и более агрессивный угол наклона приводной поверхности. Этот я на самом деле использовал, чтобы загромождать холмы Сан-Франциско, и он отлично подходит для этого, НО вы теряете немного верха.

Настройка вариатора

Настройка может занять довольно много времени, но оно того стоит затраченных усилий. Это правильное сочетание веса, диаметра вариатора и угла наклона приводной рамы. Все это должно определяться вашим стилем вождения и условиями. Так как же узнать, правильно ли настроен вариатор? Прежде всего, вы узнаете, катаясь на велосипеде и внимательно следя за своей скоростью и числом оборотов в минуту, если у вас есть датчик оборотов. Но есть способ лучше.Просто взглянув на свой вариатор, вы получите самую честную обратную связь от своего самоката. Ремень всегда оставляет на вариаторе «линию износа». Эта линия указывает на максимальной скорости, по которой движется ваш ремень. В конечном итоге вы хотите, чтобы эта линия была как можно ближе к краю грани вариатора. если это не так, вам нужно изменить некоторые веса. Имейте в виду, что не все вариаторы позволят вашему ремню двигаться до самого края, вам нужно проехать на велосипеде, изменить вес, проверить его и повторить…

Обратите внимание на правый вариатор, вы можете увидеть линию износа, она не до конца на краю, однако для этого вариатора это было лучшее, что он мог получить после некоторых испытаний.Имейте в виду, что простая загрузка более тяжелых грузов в вариатор не заставит вас двигаться быстрее. Есть и другие факторы, которые могут повлиять на это в сцеплении, а также на угол и диаметр передней части вариатора.

Надеюсь, это поможет устранить некоторую путаницу, я не ученый, это просто то, что я узнал, есть много других ресурсов, чтобы узнать больше о вариаторах и настройке трансмиссии.


Fuel Efficient CVT for Scooters

Топливная эффективность скутеров с бесступенчатой ​​трансмиссией (CVT) очень низкая (60% мотоциклов с редуктором того же CC) в городских условиях вождения, в основном из-за более высоких рабочих оборотов двигателя, проскальзывания центробежной муфты и потеря мощности в переходной фазе плюс КПД вариатора.Тем не менее, эти скутеры популярны благодаря простоте вождения. Рисунок 1 описывает существующую компоновку трансмиссии CVT. Основными компонентами являются передний и задний шкивы вариатора, центробежная муфта и главный редуктор (FDR). Предлагаемая конструкция повысит эффективность использования топлива> 40%, как показано на реальном прототипе. Выбросы также будут сокращены в аналогичной пропорции.

Измененная конструкция вариатора показана на рисунке 2. Он в основном состоит из переднего и заднего шкивов вариатора, переднего и заднего шкивов с фиксированным передаточным числом, двух концентрических входных валов для FDR.FDR с дифференциальным механизмом получает две входные скорости. Выходная скорость и крутящий момент соответствуют разнице двух входных скоростей. Разница в двух входных скоростях регулируется шкивами вариатора в соответствии с традиционной конструкцией за счет использования центробежной силы роликов и обратной связи по крутящему моменту винтового кулачка заднего вариатора. Центробежная муфта исключена, поскольку дифференциальный механизм может достигать состояния «Нейтральная передача» на определенных скоростях двух входных валов при частоте вращения двигателя на холостом ходу. По мере того, как водитель нажимает на педаль газа, частота вращения двигателя увеличивается, и центробежные ролики переключают передаточное число вариатора и регулируемую входную скорость на дифференциал.Таким образом автомобиль взлетает. Оптимизация веса роликов и кулачка необходима для соответствия кривой удельного расхода топлива (SFC) каждого двигателя.

Кривые рабочих характеристик существующей и улучшенной конструкции показаны на рисунке 3. Частота вращения двигателя снижается в общем диапазоне скоростей автомобиля (График 1). Это связано с более высокой перегрузкой, достигаемой с помощью дифференциальных передач, так что при максимальной скорости автомобиля на 8 км / ч двигатель работает в точке максимального крутящего момента, когда SFC является наилучшим. Максимальное тяговое усилие увеличивается на 15%, и при более низкой скорости автомобиля, что приводит к увеличению ускорения автомобиля (0-60 км / ч достигается 1.На 2 секунды раньше). В обычном вариаторе максимальная скорость автомобиля ограничена круто падающей кривой мощности за пределами номинальной скорости и балансом тягового усилия с дорожной нагрузкой. С улучшенным вариатором она ограничена балансом максимального тягового усилия в точке максимального крутящего момента и дорожной нагрузки. Это также указывает на потенциальную возможность уменьшения размера двигателя, что приведет к снижению общих затрат, выбросов и расхода топлива. Третий график сравнивает скорость автомобиля и км / ч / 1000 об / мин двигателя. С улучшенным вариатором этот коэффициент постоянно увеличивается до 19.6 до максимальной скорости по сравнению с 9,85 с обычным вариатором указывает на снижение частоты вращения двигателя, достигаемое при более высокой максимальной скорости автомобиля. Эта конструкция применима ко всем скутерам и мотоциклам с приводом от вариатора.

Производственный процесс традиционный и проверенный. Влияние на стоимость этого изменения конструкции составляет не более 10 долларов США. Если уменьшить размер двигателя, общая стоимость будет значительно снижена.по НТ-Проект


щелкните изображение
для презентации

ВАРИАТОР ДИЗАЙНА особенности вариатора принципиальны получить максимум от мощности двигателя, но также труднее всего найти, на самом деле операция вариатора зависит от многих элементов, которые должны быть соединенным адекватно, чтобы получить непрерывное изменение трансмиссия более эффективна для двигателя и автомобиля.Благодаря ПО Variator Design вы можете увидеть, как меняются характеристики автомобиля, воздействуя на все элементы, составляющие вариатор, так что вы можете легко найти решение, которое позволит вам получить максимальную производительность исходя из характеристик двигатель.


Как это работает?

Программное обеспечение Вариатор Дизайн позволяет увидеть, как выбор различные элементы вариатора влияют на работоспособность автомобиля (скорость, ускорение и т. д.) в зависимости от кривой мощности двигателя, что позволяет легко найти лучшие решения для ваших нужд.
Чтобы сделать лучший выбор, необходимо, чтобы расчет очень точный, по этой причине программное обеспечение Variator Design учитывает все факторы, влияющие на представление.
- масса автомобиля - инерция оси колеса
- аэродинамическое сопротивление - погодные условия
- сопротивление качению - баланс автомобиля
- инерция двигателя - уровень захвата

Работа с программой очень проста.
Для начала необходимо ввести данные кривой мощности двигателя. Кривая мощности может быть измеряется с помощью динотеста, или может рассчитываться непосредственно из программное обеспечение Variator Design вводит полученные данные из вашей системы сбора данных за сеанс на правильном пути.

Вместе с этим вы должны ввести тип двигателя (2S или 4T), и если вы их знаете, значения инерции коленчатого вала, а навесное вспомогательное оборудование (шкив, маховик, система зажигания и др.).

Затем необходимо ввести информацию транспортного средства и ведущих колес. В дополнение к общему весу автомобиля с водителем, должны быть вставлены, лобная область и диаметр колеса. Значения аэродинамического сопротивления качения сопротивление и инерцию колес, если они неизвестны, можно получить из примеров, представленных в программном обеспечении для всех основных транспортных средств с вариатором (скутер, квадроцикл, миникар и т. д.)
Этих данных достаточно для проведения расчета предполагая, что соблюдение позволяет использовать весь движок мощность, но программное обеспечение Variator Design позволяет также производить расчет с учетом доступна реальная приверженность, таким образом вы можете сделать выбор передаточных чисел также на основе этого важный фактор. Этого будет достаточно введите в программное обеспечение также данные, относящиеся к силе тяжести транспортного средства и до уровня сцепления.
Если между вариатором и колесом есть еще фиксированная передача, в программном обеспечении возможно введите эти передаточные числа. Более того, в этой области вы можете введите, если вы это знаете, инерцию вала шкив сцепления.
На этом этапе вы должны ввести характеристики вариатор, который можно модифицировать, пока не найдете оптимальный решение для получения максимальной производительности от автомобиля и полностью использовать свой двигатель.

Программное обеспечение Вариатор Дизайн позволяет легко определить все особенности вариатор, влияющий на работу, поэтому будет возможно воздействовать на каждый элемент, чтобы увидеть, как он влияет на производительность и найти лучшее решение.
Сначала необходимо ввести геометрию состояния покоя вариатора, следовательно:

- начальный диаметр ведущего шкива
- начальный диаметр шкива сцепления
- шкивы колесной базы

После того, как вы должны ввести геометрию ведущего шкива:

- положение и профиль прокрутки роликов
- фиксированная форма и угол пластины
- полушкив дистанционной пластины

Вы должны также ввести характеристики ремня:


- ширина
- угол

Кроме того, вы должны ввести характеристики корректор крутящего момента на шкиве сцепления:

- геликоидальная направляющая диаметром
- угловая геликоидальная направляющая

На этом этапе вы должны ввести функции элементы, которые вы можете легко изменить на вариаторе, ролики, а контрастная пружина.
Для катков: На пружину:
- диаметр
- вес
- номер
- предварительный натяг
- жесткость

Результаты

По окончании расчета программа Variator Дизайн вы показываете, как вариатор изменяет передаточное число и дает его значение при разных скоростях.Моревоер, ты показываешь время чтобы достичь разной скорости. Этим способом вы можете получить полное представление о сделанном выборе, а также для сравнения различных решений, которые вы хотите протестировать.
В дополнение к глобальные данные, программное обеспечение показывает вам графики в функция времени всех количеств основной интерес для оценки производительности, поэтому прогресс оборотов двигателя, скорости и ускорение в зависимости от времени.Кроме того, вы показываете как меняется передаточное число при разгоне. Это позволяет оценить производительность во всех фазы, имея возможность детально проанализировать более подходящий вариант для вариатора.

ОПТИМАЛЬНЫЙ РОЛИК
Программа Variator Design позволяет находить оптимальный вес роликов вариатора, по сути, позволяет сравнивать производительность с разными решениями, и, следовательно, легко найти наиболее подходящий для ваших нужд.
Для примера с изображениями новые ролики (синие) позволяют иметь лучшую производительность. Фактически в в этом случае максимальная скорость достигается со временем значительно ниже, и в целом вся фаза ускорение более конкурентоспособно.

ОПТИМАЛЬНАЯ ПРЕДВАРИТЕЛЬНАЯ ЗАГРУЗКА и ПРУЖИНА
Вместе с выбором роликов, другой аспект очень важен выбор контрастная пружина и преднатяга, прежде всего трек за треком.Программное обеспечение Variator Design позволяет вы, чтобы увидеть, как изменяется производительность в зависимости от функций пружины, чтобы вы могли знать в базе у разных пружин, какой выбор может быть лучше для разные ситуации.
В случае изображений, новая пружина и новый предварительный натяг, данные ухудшение разгона в центральной фазе, но после последовательного улучшения, поэтому спасибо за эту информацию будет легко сделать лучший выбор в зависимости от характеристик трека.

ОПТИМАЛЬНЫЕ РОЛИКИ ПРОФИЛЬ ПРОКРУТКИ
В приведенных выше примерах вы видели использование программное обеспечение для получения оптимальной настройки вариатора, затем вмешиваясь в элементы, которые легко заменить, но программное обеспечение Variator Design также можно использовать во время дизайн вариатора, либо кардинально изменить характеристики вариатора, по факту есть возможность изучите другой профиль, по которому прокручиваются ролики.
В случае изображений новый профиль прокрутки (красный) что обеспечивает более быстрый подъем ролика в стартовой фазе, определяет улучшение производительности, все однако это связано с характеристиками двигателя и оптимальная стоимость должна оцениваться в индивидуальном порядке, благодаря программе Variator Design вы можете сделайте лучший выбор для вашего двигателя и вашего автомобиля.

КОРРЕКТОР ОПТИМАЛЬНОГО МОМЕНТА
Что касается профиля прокрутки роликов, выбор на характеристики корректора крутящего момента существенно влияет поведение вариатора. Благодаря ПО Вариатор Дизайн также этот аспект можно легко оценить и безопасно.
В показанном случае новый корректор крутящего момента (красный) определяет более однородное изменение передаточного числа во время фазы ускорения, и это приводит к улучшение производительности почти до максимальной скорости.

Также из этого примера вы можете увидеть, как благодаря Программное обеспечение Variator Design позволяет найти множество решений для вариатора, как на этапе настройки, так и по конструкции и этап разработки, что позволяет улучшить производительность в зависимости от ваших потребностей и максимально использовать свой движок на основе характеристики транспортного средства и его использование.


ОПТИМАЛЬНАЯ НАСТРОЙКА ДЛЯ РАЗНОГО ВЕСА ВСАДНИКА
Как мы видели по характеристикам двигателя и автомобиля, благодаря программному обеспечению Variator Дизайн, можно найти лучшие решения для вариатор для достижения максимальной производительности, помимо это программное обеспечение также можно использовать для различения настройка вариатора в зависимости от веса гонщика, в на самом деле часто бывает, что всадники разного веса, и поэтому важно увидеть, сделан ли выбор для вариатора оптимальны для обоих гонщиков, либо необходимо другая настройка.
В случае, показанном вмешательством в настройку вариатора, был найден компромисс для улучшения, который снижает потери ускорения из-за большего веса всадника.

ОПТИМАЛЬНАЯ НАСТРОЙКА ПОСЛЕ НАСТРОЙКИ ДВИГАТЕЛЯ
Если вы производите настройку двигателя, изменяющую кривую мощности двигатель, установка и характеристики вариатор, который был признан лучшим, может потребоваться модификации.Благодаря программному обеспечению Variator Design, автор вставка новой кривой мощности и работа над разными калибровочные элементы вариатора, вы легко можете увидеть, если есть лучшее решение, чем предыдущее, чтобы сделать большая часть новой кривой мощности.
В показанном случае благодаря программному обеспечению можно работайте над настройкой вариатора, пока не найдете решение, которое лучше адаптируется к новой кривой мощности двигателя, получение преимущества по характеристикам транспортного средства.

Очевидно, что каждый двигатель и каждое транспортное средство требуют своего выбора, по этой причине помощь программного обеспечения Вариаторный дизайн важен и позволяет вам найти лучшие решения, чтобы максимально использовать различные кривые мощности, но и лучше удовлетворять различные потребности, связанные с соревнования, на треке или стиль вождения гонщика.

Покупка

NT-PROJECT - Феррара (Италия) - info @ ntproject.ком

все Материальное содержание без присутствия мест коперто далле легги-суль-диритто-д'Аторе 2005/19

Вариаторы

Гоночный вариант Derbi Variant Honda Hobbit TJT Race Variator
В наличии

TJT Maxivar для мопедов Derbi Variant и Honda Hobbit.Замените стандартный вариатор на вариатор, предназначенный для гусеницы. Сделанный настройщиками TJT, он просто необходим для истинного взрыва.

Если вы устанавливаете это на Honda Hobbit, или если ваш стандартный вариатор Derbi имеет 3 ролика вместо 6, вам нужно будет соединить его с 6-роликовой рампой. Использует роликовые грузы 16 x 13.

Сделано в Испании.

Вариатор Motobecane Complete Stock Variator
В наличии

Совершенно новый стандартный вариатор Motobecane.
Вариатор Piaggio Polini
В наличии

Performance Variator сделает ваш итальянский мопед быстрым.

Сделано для Vespa:

* SI
* BOSS
* BOXER
* BRAVO
* CBA
* CIAO
* ECO
* GRILLO

Вариатор и сцепление Peugeot Stock
В наличии

Полная замена вариатора и сцепления.
Диск сцепления Peugeot
В наличии

Сменный диск сцепления для сцепления мопедов Пежо.
Кинетическое сцепление для приклада Vespa Ciao Bravo Grande - без вариаций
В наличии

Сменное сцепление для мопеда Vespa без вариатора.Заходи и вперед!

Муфта без вариатора Motobecane DiMoby
В наличии

Клатч Motobecane DiMoby.Они неизменны.
Вариатор Motobecane Malossi VAR PLUS
В наличии

Сила французских мопедов - в вариаторе, бросьте его на свой мотобекан, и вы взорвете Puchs, как будто это ваша работа.

Multivar очень легко монтировать и модифицировать. Он разработан подробно и для конкретных приложений. С вариатором, который отличается такой изысканностью, ваш мопед имеет дополнительный спринт, постоянство переключения, большую механическую легкость на высоких скоростях и постоянство характеристик, которых вы никогда раньше не испытывали с оригинальным вариатором. Это то, что хотели получить техники Малосси.

Инструкции по сборке вариатора Malossi.

Вариатор Motobecane Doppler ER3 с функцией сцепления (Kick-Start Type)
В наличии

Самый лучший вариатор для французских мотоциклов.ER3 очень легко настроить, потому что веса находятся снаружи.

Благодаря этому вам не придется разбирать всю настройку на части для перенастройки. Этот вариатор также очень и очень легкий и прочный.


Это версия сцепления. С этим вариатором вы можете работать на холостом ходу и быть почти обычным мопедером. Однако начать с этого вариатора немного сложнее. Изначально он предназначен для европейской версии вашего велосипеда. Итак, чтобы начать, вам нужно вклинить кусок картона между пандусом и щечной пластиной, или просто получить кикстарт.

Немного менее удобно, но зато получается отличный вариатор

Вариатор Motobecane Doppler ER3 - без сцепления
В наличии

Самый лучший вариатор для французских мотоциклов.ER3 очень легко настроить, потому что веса находятся снаружи.

Благодаря этому вам не придется разбирать всю настройку на части для перенастройки.

Это версия без сцепления, поэтому вам нужно будет запустить ее с каким-либо шкивом сцепления.

Peugeot Doppler ER3 Вариатор - Без сцепления
В наличии

Самый лучший вариатор для французских мотоциклов.ER3 очень легко настроить, потому что веса находятся снаружи.

Благодаря этому вам не придется разбирать всю настройку на части для перенастройки.

Это версия без сцепления, поэтому вам нужно будет запустить ее с каким-либо шкивом сцепления.

Peugeot Polini Вариатор
В наличии

Превратите свой стандартный вариатор в настраиваемый.Работает на PEUGEOT: * 103 * 104 * 105 * SPX * Производитель: Polini
Piaggio Malossi Multi-Var (Чао)
В наличии

Сила мопедов Piaggio заключается в вариаторе, бросьте его на свой Ciao, Bravo, Si, Kinetic или Grande, и вы взорвете Puchs, как будто это ваша работа.

Multivar очень легко монтировать и модифицировать. Он разработан подробно и для конкретных приложений. С вариатором, который отличается такой изысканностью, ваш мопед имеет дополнительный спринт, постоянство переключения, большую механическую легкость на высоких скоростях и постоянство характеристик, которых вы никогда раньше не испытывали с оригинальным вариатором. Это то, что хотели получить техники Малосси.

Инструкции по сборке вариатора Malossi.

Вариатор Peugeot Doppler ER3
В наличии

Самый лучший вариатор для французских мотоциклов.ER3 очень легко настроить, потому что веса находятся снаружи.

Благодаря этому вам не придется разбирать всю настройку на части для перенастройки.

Это версия сцепления. С этим вариатором вы можете работать на холостом ходу и быть в значительной степени обычным мопедером.

Peugeot Malossi Multi-Var Вариатор
В наличии

Сила французских мотоциклов - в вариаторе, бросьте его на свой 103, TSM или TSA, и вы будете взрывать Puchs, как будто это ваша работа.

Multivar очень легко монтировать и модифицировать. Он разработан подробно и для конкретных приложений. С вариатором, который отличается такой изысканностью, ваш мопед имеет дополнительный спринт, постоянство переключения, большую механическую легкость на высоких скоростях и постоянство характеристик, которых вы никогда раньше не испытывали с оригинальным вариатором. Это то, что хотели получить техники Малосси.

Инструкции по сборке вариатора Malossi.

Piaggio Polini 8-роликовый вариатор
В наличии

Недорогое и простое обновление существующего вариатора Vespa.Включает небольшой набор веса.

Сделано Polini

Вариатор Motobecane Doppler ER2 (только кикстарт)
В наличии

Бюджетный доплеровский вариатор для вашего мотобикана.Он использует обычное сцепление и стандартный шкив.

Это версия Kickstart, а это значит, что вам нужно использовать картонный трюк, чтобы поднять ее и попробовать.

Немного менее удобно, но зато получается отличный вариатор

Vespa Ciao Bravo Grande Кинетическая задняя муфта вариатора в сборе, европейская спецификация
В наличии

Если вы модернизируете свой обычный Ciao или заменяете разорванное сцепление, это для вас.Включает в себя все, что вы здесь видите!

Это сцепление последней модели, которое работает с пружинами Malossi и Polini после рыночных пружин.

Допплер ER2 Peugeot
В наличии

Бюджетный доплеровский вариатор для вашего мопса.Он использует обычное сцепление и стандартный шкив. Поставляется с грузами для настройки в соответствии с вашими настройками.
Роликовый гид Motobecane Performance
(Нет на складе)

Обновите свой стандартный вариант Motobecane Variator с помощью этого бюджетного обновления.
Роликовые направляющие Motobecane с 3 шариками
(Нет на складе)

OEM и сделано Yamaha.Это относится к двигателям AV10, но также работает и с AV7.

страница сцепления

Сцепление / трансмиссия мопеда -
Как это работает
Что такое Вариатор? Схватить? Пояс? Шкив? Механизм коробка?

Мопеды имеют используется пара различных типов трансмиссии.В максимальная скорость мопеда определяется скоростью вращения двигателя, и какое передаточное число от двигателя к колесу. Вам нужна сила для начала (низкое передаточное число) и высокая максимальная скорость (высокое передаточное число) Как этого добиться? Несколько способов, в зависимости от вашей машины, например как быстро он должен идти.

One - механическая коробка передач, как и мотоцикл, на котором ты хватаешься рукой и переключаешь передачи вручную. Другой - автоматическое сцепление и ручное переключение, где вы переключаете передачи ногой, но сцепление автомат.Очень распространенный стиль мопедов - односкоростной. автомат с центробежным сцеплением. Этот тип не требует переключения или ручное управление сцеплением, а максимальная скорость мопеда определяется как быстро может вращаться двигатель после полного выключения центробежной муфты увлеченный. (не скользит).

Лучше со шкивами и приводом ремень, где шкивы имеют подвижные стороны, поэтому, когда шкив половинки сходятся, ремень движется выше в шкиве, увеличивая диаметр шкива и изменение передаточного числа.В виде ремень движется вверх в переднем приводном шкиве, половинки заднего шкивы раздвигаются, и ремень скользит вниз. Этот делает задний шкив меньше, дополнительно увеличивая передаточное число к заднему колесу. Максимальная скорость система этого типа определяется соотношением, производимым, когда передняя шкив полностью сжат, а задний шкив полностью раздвинут, что позволяет самое высокое передаточное число, доступное без изменения шкивов диаметра или замена шестерен заднего редуктора на другую размер.В этом типе системы используются роликовые грузы. чтобы соединить передний шкив, и пружину, чтобы удерживать задний шкив слишком легко собирается вместе.

Изменение веса ролики будут изменять скорость вращения двигателя до тех пор, пока сцепление полностью сжато. Вес роликов говорит шкивам когда перейти к следующему соотношению. Их изменение не вообще влияет на максимальную скорость, сколько времени нужно, чтобы там. Передачи заднего редуктора мощность от заднего шкива к колесу, обычно с двумя валами и две шестерни.Изменение размера шестерен повлияет на общее соотношение, не имеющее ничего общего с ремнями или шкивами. Хотя это повлияет на них, требуется больше энергии, чтобы вытащить более высокое соотношение.


Scooter Therapy Inc

12 North Few Улица | Мэдисон, WI 53703
платный бесплатно 1-800-411-1543 | местный 1-608-255-1520

факс 1-608-255-1587 | Эл. Почта

Самокат терапия Inc

12 Н.Немного Ул
Мэдисон, Висконсин 53703

платный бесплатно 1-800-411-1543
местный 1-608-255-1520
факс 1-608-255-1587
Эл. Почта

Часы работы: пн-пт, 9-6 суббота, 10-3 CST

авторское право (c) 2000
Самокат терапия inc.

Преимущества вариаторов скорости в насосах - Amusement Logic

Гидравлические насосы работают за кулисами в аквапарках и аттракционах и отвечают за воду, стекающую по горкам, стекающую каскадом вниз по водопадам или льющуюся из них, как если бы по волшебству из игр, арок и фигурок, которые нравятся детям. В обычных установках насосы работают непрерывно и управляют максимальным расходом , для которого они изготовлены.В этом смысле они представляют собой жесткий элемент с двумя вариантами: включен или выключен. Однако в разрабатываемых нами установках мы всегда поощряем использование устройства , которое превращает гидравлическую насосную систему любого аттракциона в гораздо более эффективную, гибкую и долговечную установку . Речь идет о вариаторах скорости

Мощность насосов рассчитана точно так, чтобы они обеспечивали удельный расход гидравлической жидкости для работы различных водных аттракционов в любом проекте.Однако требования к скорости потока меняются в сложных гидравлических сетях , будь то из-за настроек рабочих точек, низкого пользовательского трафика или многих других факторов. В традиционных жестких системах поток регулируется механически с помощью ручного действия дроссельных заслонок . Эта система генерирует фиктивную потерю нагрузки , когда насос, то есть его двигатель, работает на полную мощность. В этом случае мы уменьшаем производительность насоса , не уменьшая ни мощность, ни потребление электроэнергии его двигателем .

С другой стороны, вариатор скорости - это электронный инструмент, с помощью которого мы изменяем частоту электрического тока , питающего двигатель, а вместе с ним и скорость его вращения. Следовательно, поток , который он обеспечивает притяжению , изменяется пропорционально. Подводя итог, с помощью вариаторов мы корректируем расход насоса , в то время как мы регулируем мощность двигателя и потребление электроэнергии , которое заставляет его работать, без необходимости прибегать к механической системе клапанов.

Есть преимуществ использования вариаторов в аквапарках и других аттракционах :

-Они облегчают автоматизацию , гидравлических систем, дистанционное управление и мониторинг работы .

-Они минимизируют износ компонентов и увеличивают срок службы двигателей и насосов, поскольку функция постепенного включения / выключения устраняет механическую и электрическую нагрузку на них.

-Они увеличивают срок службы гидравлической сети, избегая избыточного давления при запуске и ударов из-за падения водяного столба при остановке.

- Как следствие двух предыдущих преимуществ, вариаторы сокращают потребность в техническом обслуживании на .

-Они повышают безопасность аттракционов за счет поддержания постоянных рабочих параметров, таких как мощность, скорость потока и т. Д.

-Они защищают установку от падений напряжения или перебоев в подаче электроэнергии , поскольку позволяют постепенно останавливать и регулировать кинетическую энергию.

-Они экономят энергии , адаптируя потребление электроэнергии к потребностям в каждый момент.

В результате всего вышесказанного использование вариаторов влияет на рентабельность гидроустановок . В то же время за счет снижения потребления электроэнергии и / или ископаемого топлива их реализация приводит к сокращению выбросов парниковых газов и, следовательно, приносит пользу планете .

Вариаторы Коппа | Allspeeds

Вариаторы Kopp - это механические приводы с регулируемой скоростью или трансмиссии, используемые для управления скоростью на промышленном оборудовании.Это преобразователи крутящего момента постоянной мощности с чрезвычайно точным удержанием скорости и возможностью сброса. Современные технологии требуют возможности частого изменения скорости, будь то ручные методы или автоматические системы управления. Вариатор Kopp идеально соответствует этим требованиям:

  • Механизм управления легкий, надежный и чрезвычайно точный.
  • Можно быстро выбрать заданную скорость и точно поддерживать ее.
  • Легко адаптируется к дистанционному управлению и приложениям, требующим обратного вращения или торможения.
  • Компактная конструкция с продольными валами, легко сочетающаяся со стандартными электродвигателями и редукторами.
  • Недорогой, но точный, бесшумный и долговечный.
  • Полностью закрытый для использования во влажной или пыльной среде или во взрывоопасных зонах, требующих взрывобезопасной работы.

Вариатор Kopp предлагает диапазон скоростей от 11: 1 и входную мощность от 0,18 кВт до 75 кВт. Серия Kopp варьируется от вариаторов, в которых используется простой свободный шарик вала, до сложных вариаторов типа K с конусом, которые включают сервосистемы управления с замкнутым контуром.

Ремонт вариаторов

Allspeeds предлагает комплексный ремонт вариаторов Kopp. Если вы вернете вариатор в Allspeeds, мы разобьем и проверим его, а затем назовем стоимость ремонта. Базовый ремонт оплачивается по фиксированной ставке в зависимости от размера агрегата и включает следующее:

  • Замена или восстановление всех компонентов привода: приводных шариков, приводных конусов, стопорного кольца, шлицевых дисков, пружин предварительного натяга, роликов сцепления, масла сальники и масло.
  • Замена подшипников при необходимости.
  • Чистка и перекраска.
  • Гарантия 6 месяцев на все детали и работу.

Если какие-либо другие детали повреждены или изношены, стоимость этого предмета будет добавлена ​​к стоимости основного ремонта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
