Как работают форсунки: Топливные форсунки: устройство и принцип действия

Содержание

Почему перестала работать топливная форсунка?

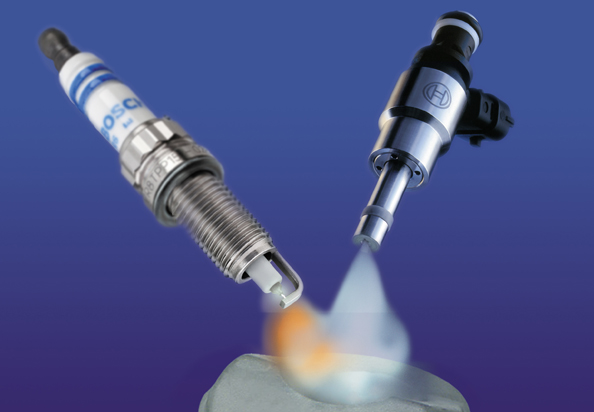

Что такое – топливная форсунка? Форсунка — деталь вовсе непростая и противоречивая. Несмотря на внешнюю простоту, форсунка – весьма технологичное устройство. И иногда оно перестаёт работать штатно. Вроде бы она должна быть очень точной, но при этом её стараются сделать как можно проще. Она должна быть максимально лёгкой и быстрой, но при этом не изнашиваться в жёстких условиях эксплуатации при высокой температуре. Но со временем они всё-таки тоже ломаются и даже могут загубить рабочий мотор.
От точности работы форсунки зависит очень многое. Современные моторы работают на бедной смеси, а для этого требуется максимально точная работа форсунки. К сожалению, производительность форсунки в конкретный период времени зависит исключительно от времени, на которое открыты сопла распылителя. Диаметр сопла или давление в топливной рампе форсунка изменять не умеет, поэтому единственный её инструмент – это время срабатывания.
При этом форсунка должна уметь пережить миллионы циклов работы без замены, что тоже достаточно сложно.


Основные неисправности топливных форсунок • не пропускать топливо тогда, когда это надо;
• пропускать, когда не надо;
• может пропускать, когда надо, но делать это неправильно.

1. Пропускать топливо тогда, когда это надо? 1. Может просто пропасть сигнал на открытие: в проводке форсунки может быть и обрыв, и замыкание.
2. В бензине всегда есть примеси, которые формируют отложения на форсунке. Отложения могут забить распылитель, и тогда форсунка тоже не сможет пропускать бензин.
Впрочем, загрязнения чаще приводят к тому, что форсунка пропустить топливо может, но делает это неправильно и не в том объеме.

2. Потеря герметичности форсунки В этом случае запорная игла не способна перекрыть сопла распылителя, вследствие чего форсунка начинает протекать. Является наиболее частой неисправностью топливных форсунок.
Причиной тому могут послужить: от отложений до износа самой иглы.
Обнаружить негерметичность форсунки не слишком сложно. Кроме этого, можно встретить негерметичность корпуса форсунки. В этом случае внутренние уплотнения подсыхают, и бензин идет в обмотку, а оттуда вытекает наружу.

3. Неправильное распыление бензина в форсунке Оно должно быть мелкодисперсным, но в ряде случаев факел распыления нарушается до такого состояния, что бензин начинает течь, причём с какой-нибудь одной стороны.
А может не течь, а наоборот – поступать в меньшем количестве. И ещё может просто нарушиться форма факела распыления, что тоже плохо: не получится создать однородную топливовоздушную смесь, и её горение будет неравномерным и неправильным.

Как понять, что с форсункой что-то не так? Разумеется, полноценно проверить форсунки можно только на стенде. Для этого их надо снять и отдать специалистам на нормальную диагностику.

Проверка форсунки в домашних условиях Проверка форсунок на слух.
На некоторых моторах цокот форсунок слышен очень хорошо.
Но часто для этой проверки потребуется стетоскоп. Надо только внимательно послушать и убедиться, что не только все форсунки щёлкают, но и делают это одинаково.
Никаких посторонних звуков в виде свиста или шипения быть не должно.

1. Признаки неработающей форсунки Если какая-то форсунка не работает, можно проверить, подаётся ли на неё напряжение. Для этого последовательно с катушкой можно подключить светодиод. Если он будет мигать в такт мотору, значит, питание есть. Правда, это не означает стопроцентной исправности – точно сигнал можно отследить только осциллографом.

2. Признаки протекающей форсунки Можно косвенно отследить по неуверенному пуску и быстро зарастающей нагаром свече зажигания. Если в каком-то из цилиндров свеча быстро обрастает чёрной копотью, появляются пропуски зажигания, которые проходят после чистки или замены свечи и появляются в этом цилиндре вновь, скорее всего, форсунка утратила герметичность.

Еще один способ выявить проблемы с форсункой – анализ топливной смеси: богатая смесь может говорить о переливающей форсунке.

3. Замыкающая проводка, которая мешает работе форсунки Можно измерить сопротивление обмотки соленоида, но вряд ли кто-то из автолюбителей знает, каким оно должно быть в номинале. Тут можно будет найти только обрыв или короткое замыкание обмотки, но такое с форсункой происходит очень редко. Поэтому лучше снять всю рампу и посмотреть, как форсунки выглядят со стороны. При этом рампу не надо отключать от топливной магистрали – нам надо увидеть негерметичность или нарушение формы распыления.
Полностью проверить форсунки (в том числе и их производительность) можно только на стенде. Ну а если форсунки приходится снимать, обратите внимание на состояние уплотнительных колечек: повторно их лучше не ставить из-за возможного возникновения подсоса воздуха.
