Регулировка фар (направленность света) Лада Веста (Lada Vesta)

Примечание:
см. также Регулировка фар корректором

Регулировка основных фар

Для регулировки потребуются шестигранный ключ «на 5» и крестовая отвертка.

Примечание: контроль и сама регулировка проводятся на снаряженном автомобиле (полный топливный бак, инструмент, запаска).

1. Проконтролируйте и в случае надобности доведите давление воздуха в шинах до нормы (см. тут)

2. Установите автомобиль напротив стены (экрана), на расстоянии 3 м. Положите на переднее левое сиденье груз, имитирующий массу водителя. Разметьте экран, как это показано на рисунке. Центрельная продольная ось автомобиля должна проходить по метке 0 на стене. Расстояние А между вертикальными метками 1 и 2 должно быть равно расстоянию между левой и правой лампами ближнего света фар.
Слегка покачайте автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.

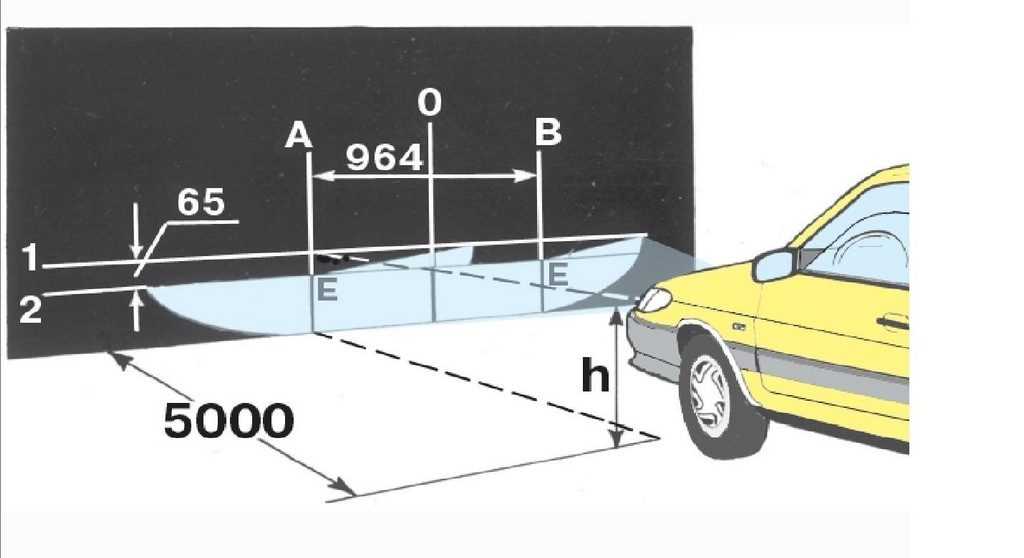

3. Определите расстояние h: оно равняется расстоянию от цента фары до земли.

4. Установите регулятор корректора света фар на приборной панели (при его наличии) , в положение соответствующее нагрузке автомобиля с одним водителем. (обычно это положение 0 — см. тут)

5. Включите ближний свет. (см. тут)

6. Во время регулировки одной фары, вторую фару следует либо отключить, либо закрыть подходящим материалом.

7. Вращая регулировочный винт, отвечающий за горизоталь, отрегулируйте положение светового пятна на стене по горизонтали…
(вид на левую блок-фару со стороны моторного отсека)

8.Так же вращая второй винт, отвечающий за вертикаль, отрегулируйте направление сета по вертикали.

9. Фары считаются отрегулированными, когда верхняя граница левой половины каждого светового пятна совпадает с горизонтальной линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. (т.е. «галочка» светового пятна должна начинаться от линий 1 и 2)

10. Аналогично отрегулируйте вторую фару.

Регулировка противотуманных фар

Для выполнения работы потребуется горизонтальная площадка рядом с ровной вертикальной поверхностью (например, возле стены дома) или лист фанеры (плотного картона) размером около 2×1 м. рулетка длиной 10 м, лист картона (чтобы прикрыть одну фару), а также помощник или груз весом около 75 кг.

Последовательность выполнения

Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 5 м. Можно установить перед автомобилем лист фанеры размером 2×1 м при соблюдении тех же условий.

Помощник усаживается на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески.

Размечаем экран согласно рисунку.

Схема разметки экрана для регулировки света противотуманных фар: А — вертикальная линия, обозначающая расположение лампы левой противотуманной фары; Б — вертикальная линия, обозначающая расположение лампы правой противотуманной фары; В — гориэ тальная линия, обозначающая расположение ламп противотуманных фар; Г — линия, обозначающая высоту верхней горизонталы границы света; О — осевая линия; I — расстояние между центрами ламп противотуманных фар, h — расстояние от поверхности плош ки, на которой установлен автомобиль, до ламп противотуманных фар

Включаем противотуманные фары и закрываем правую листом картона.

Через отверстие в бампере длинной крестовой отверткой…

…вращаем винт левой фары, перемещая ее свет в вертикальной плоскости, и подводим его верхнюю горизонтальную границу к линии Г.

Аналогично проверяем и при необходимости регулируем правую противотуманную фару.

Если отрегулировать направление света не удается, проверьте установку фары и лампы, а может быть и бампера. Возможна неисправность самой противотуманной фары, в таком случае замените её.

Как отрегулировать фары на рестайлинговом Форд Фокус 2: фото

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Содержание

• 1 Принципы регулировки фар на Форд Фокус 2
  • 1.1 Требования
  • 1.2 Процесс регулировки
• 2 Выводы

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

1. Проверяем и при необходимости доводим до нормы давление в колёсах.

   Не забываем выставить корректор фар в положение «0».

2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
3. Включаем ближний свет.

   Видим, что фары светят на встречную полосу движения.

4. Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

   По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

5. Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

   Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

6. Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.
   «Галочки» световых границ должны стоять ровно и четко.

7. При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Выводы

Так можно самостоятельно отрегулировать положение фар на втором Фокусе. Не слепите встречных и удачных всем путешествий!

Как отрегулировать фары Honda Civic?

Фары необходимо регулировать при каждом техническом обслуживании автомобиля; не забудьте затянуть или заменить винты по мере необходимости.

Неправильно затянутый винт может привести к искажению светового луча и ухудшению видимости в ночное время – будьте осторожны при обращении с ним.

Помните: всегда центрируйте фары в гнездах перед регулировкой для оптимальных условий обзора.

Как отрегулировать фары Honda Civic?

Вы можете повысить эффективность работы фар вашего Honda Civic, направив их на правильное освещение дороги. Всякий раз, когда вы едете по плохо освещенным дорогам или в условиях очень слабого освещения, лучше всего отрегулировать фары так, чтобы они обеспечивали самое длинное и широкое освещение.

Фары должны быть отрегулированы так, чтобы они не светили в глаза приближающимся к вам водителям. Потраченное время окупится в конце концов, даже если вам придется внести множество мелких корректировок.

Шаг 1

Вы можете ясно видеть фары на стене после того, как на улице стемнело. Убедитесь, что вы не носите с собой какие-либо предметы, которые не используются в повседневной жизни, такие как тяжелая техника или специальное оборудование.

Шаг 2

Убедитесь, что автомобиль припаркован на ровной поверхности лицом к стене или воротам гаража. Автомобиль следует расположить как можно ближе к стене или воротам гаража.

Шаг 3

Убедитесь, что фары включены. Используйте малярную ленту, чтобы отделить горизонтальные осевые линии фар, ориентируясь по оси симметрии.

Шаг 4

При измерении позади автомобиля встаньте в самую центральную точку автомобиля, чтобы получить наиболее точные результаты. Убедитесь, что вертикальная мертвая точка отмечена через заднее стекло с помощью помощника.

Шаг 5

Если ваш автомобиль припаркован в гараже или у стены, переместите его в пределах 25 футов от него. Убедитесь, что ваш автомобиль остается на прямой линии, и отрегулируйте зону интенсивности ближнего света, сохраняя прямую линию.

Вы можете поднимать и опускать балку, поворачивая верхние регулировочные винты по часовой стрелке. Вы можете отрегулировать луч влево и вправо с помощью боковых регуляторов. Зоны интенсивности должны быть установлены на два дюйма ниже и правее центральных линий перед остановкой.

Заключительный этап

Изменение яркости осуществляется поворотом механической шестерни на задней стороне фары. Таким образом, угол луча можно регулировать вверх или вниз по мере необходимости.

На задней стороне фары также имеется 8-миллиметровый штуцер для регулировки аксессуаров. Убедитесь, что они вертикально центрированы, но ниже линий. Ваш маркер будет центральными линиями.

Найдите регулировочные винты фар

Фары Honda Civic можно отрегулировать для улучшения видимости вашего автомобиля ночью или в плохих погодных условиях. Регулировочные винты фар обычно расположены с каждой стороны узла фары, и, возможно, их придется ослабить, прежде чем регулировка станет возможной.

Перед регулировкой фар убедитесь, что все соединения проводки надежно закреплены; неправильное подключение может привести к потере света или опасности поражения электрическим током. После правильной регулировки фар важно регулярно проверять их на предмет износа, чтобы они оптимально работали в различных условиях вождения.

Если у вас возникли проблемы с фарами Honda Civic, обратитесь к профессиональному механику, который поможет вам с надлежащей регулировкой и обслуживанием.

При необходимости затяните или замените регулировочные винты фар

Если регулировочные винты фар Honda Civic ослаблены, вы можете затянуть их вручную. Вам также может понадобиться заменить винты, если они со временем изнашиваются или повреждаются.

Регулировочные винты фар расположены с обеих сторон фар вашего автомобиля и различаются по размеру и форме. Обязательно измерьте расстояние от каждого винта, прежде чем надежно затянуть его с помощью гаечного ключа или плоскогубцев, чтобы впоследствии все выровнялось правильно.

Будьте осторожны при работе с регулировочными винтами фар — неправильная регулировка может привести к повреждению фар вашего автомобиля.

Отцентрируйте фары в гнездах вашего автомобиля

Отцентрируйте фары вашего автомобиля в гнездах на вашем Honda Civic. Для этого вам нужно будет отрегулировать винты регулировки луча фар, расположенные рядом с каждой стороной приборной панели вашего автомобиля.

После регулировки аккуратно сдвиньте фары к центру их патронов, чтобы обеспечить хороший обзор во время движения ночью или в условиях низкой освещенности. Если у вас возникли трудности с центрированием фар, это может быть связано с неправильной установкой или повреждением, полученным во время транспортировки и сборки вашего автомобиля после покупки — обратитесь за помощью к механику.

Имейте в виду, что изменение или регулировка фар может привести к снижению расхода топлива; будьте осторожны при выполнении этой задачи, чтобы избежать ненужных затрат в будущем.

Поверните ключ зажигания в положение «АСС» (или «Вкл.») направлении, пока они не перестанут двигаться, затем поверните их в другую сторону.

Чтобы отрегулировать лампы фар Honda Civic, начните с автомобиля в парке и выключите все фары перед регулировкой фар с помощью этого метода. Если у вас ксеноновые или светодиодные прожекторы, существует три основных метода регулировки, которые работают с большинством моделей: прямое сравнение (когда вы направляете каждый источник света на фиксированное расстояние), параллельное сравнение (когда оба луча направлены на уровне глаз), а также прицеливание снизу или сверху.

Когда дело доходит до установки новых фар на Honda Civic, убедитесь, что вы используете только высококачественные детали из надежных источников, таких как JAGS Headlights. Используйте инструмент выбора автомобиля, чтобы найти совместимые детали для вашего модельного года. Не забудьте переустановить стояночный тормоз при замене любых компонентов автоматического освещения.

Краткий обзор

Фары Honda Civic можно отрегулировать несколькими способами в зависимости от того, для чего они нужны. Вы можете отрегулировать яркость или фокус фар, переключаться между дальним и ближним светом или полностью выключить фары.

Все эти настройки легко выполнить всего за несколько простых шагов.

Как настроить фары для идеального прицеливания

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляют вас, или замечали, что ваши фары, как правило, освещают верхушки придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с неправильно настроенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля. Правильно отрегулированные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу. Езда с неправильно отрегулированными фарами опасна, и их следует отрегулировать как можно скорее.

К счастью, регулировка фар — это довольно простое решение, с которым большинство людей может справиться на подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности должны быть доставлены к профессионалу для правильной регулировки.

Проверка юстировки фар

Проверить выравнивание фар довольно просто. Все, что вам нужно, это плоская поверхность, стена, на которую можно проецировать свет, рулетка, столярный уровень, отвертка и скотч. Вот пошаговые инструкции о том, как проверить, что ваши огни выровнены.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль правильно выровнен при выравнивании фар, убедитесь, что все шины правильно накачаны, в автомобиле есть не менее половины топливного бака и кто-то сидит на сиденье водителя. Это гарантирует, что транспортное средство выровняется и будет отражать обычные условия вождения при проведении измерений.

Шаг 2: Припаркуйте машину . Найдите плоскую ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии от 10 до 25 футов от стены или двери гаража, направив свет на стену. Это расстояние является оптимальным, поскольку оно воссоздает обычные дорожные условия. Если у вас ровная подъездная дорожка, ворота гаража должны работать хорошо, в противном случае рассмотрите первый этаж парковочного пандуса, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте машину . Надавите на все четыре угла автомобиля вверх и вниз несколько раз, чтобы установить подвеску и убедиться, что амортизаторы выровнены.

Шаг 4: Измерьте фары . С помощью рулетки измерьте расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полудюйма друг от друга. Это позволит убедиться, что подвеска не провисает ни с одной стороны, что может привести к ошибкам в измерениях.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить горизонтальные и вертикальные центральные линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте столярный уровень, чтобы убедиться, что центральные линии каждой фары ровные. Если линии не ровные, опустите более высокую отметку до уровня более низкой.

Шаг 7: Резервное копирование автомобиля . Теперь автомобиль должен быть поддержан так, чтобы он находился ровно в 25 футах от стены. Это не следует оценивать, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.

• В то время как 25 футов являются стандартными для большинства автомобилей, технические характеристики различаются в зависимости от автопроизводителя, поэтому обязательно ознакомьтесь с руководством по эксплуатации для получения подробной информации. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние с помощью рулетки.

Регулировка освещения

Теперь пришло время внести коррективы, чтобы ваши фары освещали дорогу там, где им и место.

Шаг 1: Найдите регулировочные винты . Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях потребуется снять декоративное кольцо с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.

• Если вы не можете найти винты, обратитесь к руководству пользователя.
• Следует отметить, что некоторые производители располагают регулировочные винты в моторном отсеке за корпусом фары. Чтобы добраться до винтов, может потребоваться снять аккумулятор или даже бачок с охлаждающей жидкостью. В некоторых случаях может оказаться целесообразным доверить работу профессионалу.

Шаг 2: Отрегулируйте фары по отдельности . Если возможно, наличие другого человека, сидящего на водительском сиденье, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать.

Непосредственное закрытие светового блока может привести к повреждению пластиковой линзы — она может сильно нагреться, если полностью заблокирована.

Шаг 3: Настройте вертикальное поле . Винт в верхней части корпуса светильника следует поворачивать по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует отрегулировать до тех пор, пока верхняя часть наиболее интенсивной части светового пучка не будет светить прямо или чуть ниже центра рулетки на стене.

• Может быть несколько сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало общего луча.
• Во время регулировки винтов необходимо выключить свет, а затем снова включить, чтобы определить, была ли регулировка успешной или требуется дополнительная регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь необходимо повернуть винт сбоку корпуса фонаря, чтобы правильно отрегулировать правую/левую сторону.
