Как сделать простой карт без сварки и токарки

Многие мечтают самодельно собрать карт, но для его изготовления требуется наличие полностью оборудованной мастерской с токарным станком, электросваркой и прочим слесарным инструментом. На самом деле если подойти к вопросу с умом, то можно собрать карт имея в наличии из электроинструмента только болгарку и дрель. Рассмотрим, как это сделать.

Материалы:

профильная труба 50х50 мм;
профильная труба 20х20 мм;
уголок 20х20 мм;
стальная полоса 20 мм;
листовая сталь 5-10 мм;
подшипник корпусный фланцевый 2 шт.;
тяговая ось задних колес для карта;
бензиновый двигатель в сборе от мотоцикла или мопеда;
тормозной диск с тормозным цилиндром;
2 передних и 2 задних колеса для карта в сборе;
сиденье;
руль с рулевой колонкой и тягами;
фанера;
аккумулятор.

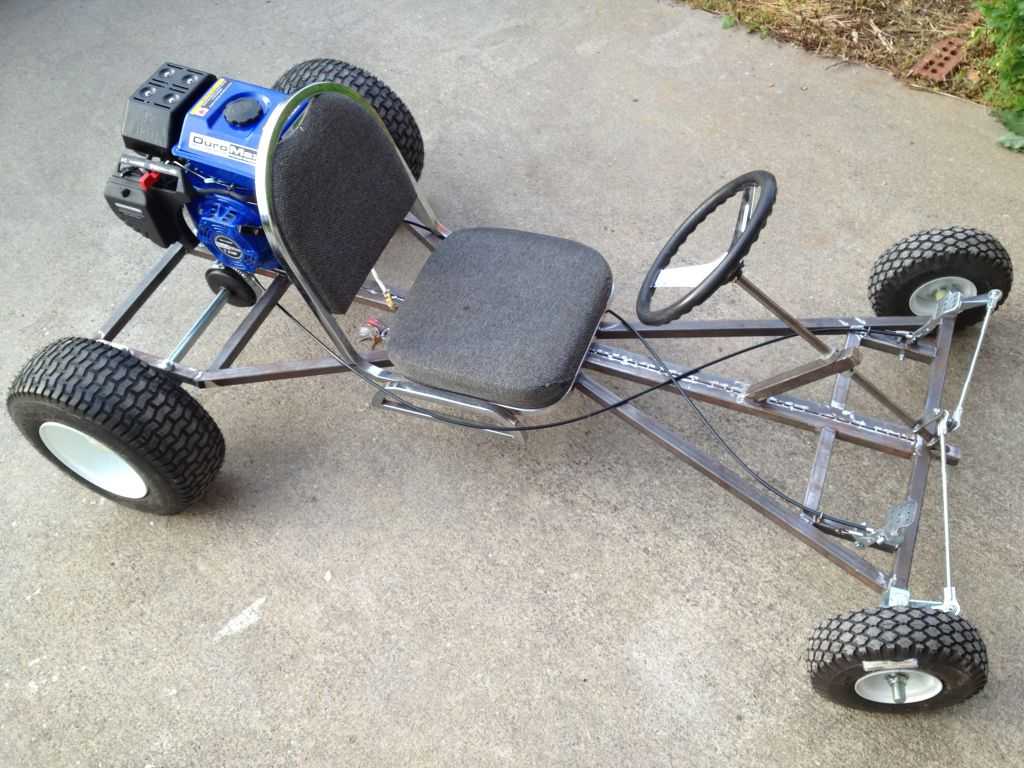

Сборка карта

Из профильной трубы 50х50 мм делается рама карта. Ее размер высчитывается в зависимости от роста ездока. Рама должна быть П-образной. Причем ее задняя перемычка делается под ширину имеющейся тяговой оси с учетом установленных колес. Детали рамы стягиваются с помощью болтов и монтажных пластин, вырезанной из толстой стальной плиты.

В задней части рамы у перекладины сверлятся сквозные отверстия для установки через них тяговой оси с уже прикрученной к ней звездочкой и тормозным диском. Сама ось крепится к раме через подшипники с фланцами, прикрученными к профильной трубе болтами. Сразу же на нее ставятся и колеса.

Для изготовления переднего моста карта берется профильная труба 50х50 мм. В местах ее пересечения с рамой срезаются 3 стенки. Это позволит состыковать мост с рамой. Важно делать срез внизу шириной 50 мм, а к верху с уклоном в сторону колес на несколько градусов. Затем рама и мост стягиваются между собой болтами и угольником из листовой стали. При этом выступающая за раму часть моста подгибается вверх, за счет получившегося зазора от среза с уклоном.

Затем края моста нужно подрезать на передней стенке и загнуть ее в сторону рамы. После этого кронштейны передних колес прикрепляются к мосту через скобы из пластин.

Карт уже стоит на колесах, но его передний мост еще болтается. Поэтому нужно вырезать 2 пластины и прикрутить их сверху над пересечением с рамой. Перед этим пластины придется подогнуть. Благодаря такому способу крепления центр тяжести передка карта будет опущен вниз, что даст в будущем устойчивость на поворотах. Загиб же краев передней стенки моста позволяет колесам нормально поворачивать на весь радиус.

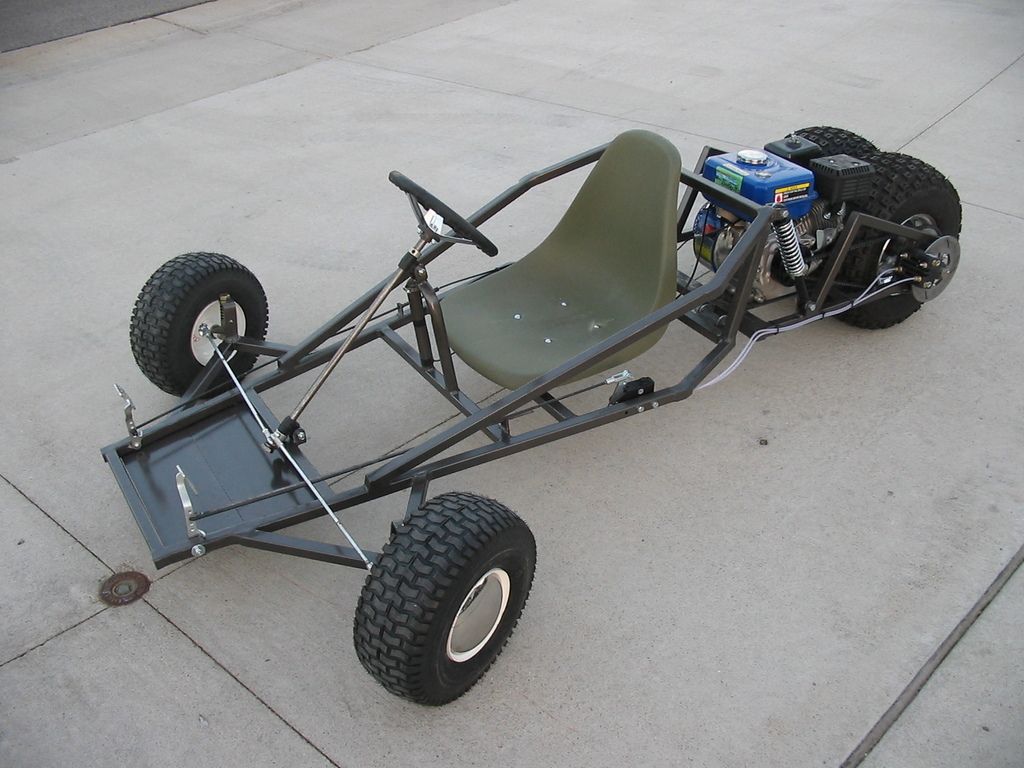

Далее на раму устанавливается двигатель. Под него делается крепление из уголка, тонкой профильной трубы и полосы. Ему достаточно 2 точки опоры. Он выставляется так, чтобы можно было накинуть приводную цепь на звездочку на оси.

Перед двигателем к раме прикрепляется сидение. Его можно поставить на перекладины из уголка или профильной трубы.

По центру переднего моста прикручивается рулевая колонка на крепление из 2-х обрезков уголка. Затем из 3-х кусков полосы для нее изготовляется верхний упор. Из них одна прикрепляется к мосту и две по бокам к раме. Завершающим этапом сборки системы управления является установка и настройка рулевых тяг.

Далее нужно сделать защитную раму для двигателя. Для этого используется профильная труба 20х20 мм. Сначала делается П-образная стойка между сиденьем и мотором, затем она усиливается косыми перемычками. Часть между защитной рамой и сидением обшивается фанерой. К фанерной стенке прикручивается кронштейн для крепления бензобака.

На следующем этапе сборки нужно установить глушитель, подключить бак и разобраться с электропроводкой. Затем на тормозной диск устанавливается гидроцилиндр, педаль для него выводится под левую ногу.

Из стальной полосы делается тяга, которая набрасывается отверстием на ножной рычаг коробки передач. Чтобы она не слетала, ее следует поджать штатной резинкой рычага. Тяга соединяется в районе начала сидения со вторым рычагом из такой же полосы. Она крепится к нему немного ниже его центра, сам рычаг присоединяется внизу к раме. Сверху его нужно оснастить набалдашником, в его качестве можно использовать просто трубку.

Трос сцепления выводится от двигателя к переднему мосту, где присоединяется к педали, закрепленной под правой ногой. Саму педаль обязательно нужно оснастить ограничителем, чтобы ее нельзя было нажать больше допустимого хода тросика.
Завершающим этапом сборки является установка днища. Оно вырезается из влагостойкой фанеры и прикручивается к раме снизу. После этого делается крепление под аккумулятор, и карт готов.

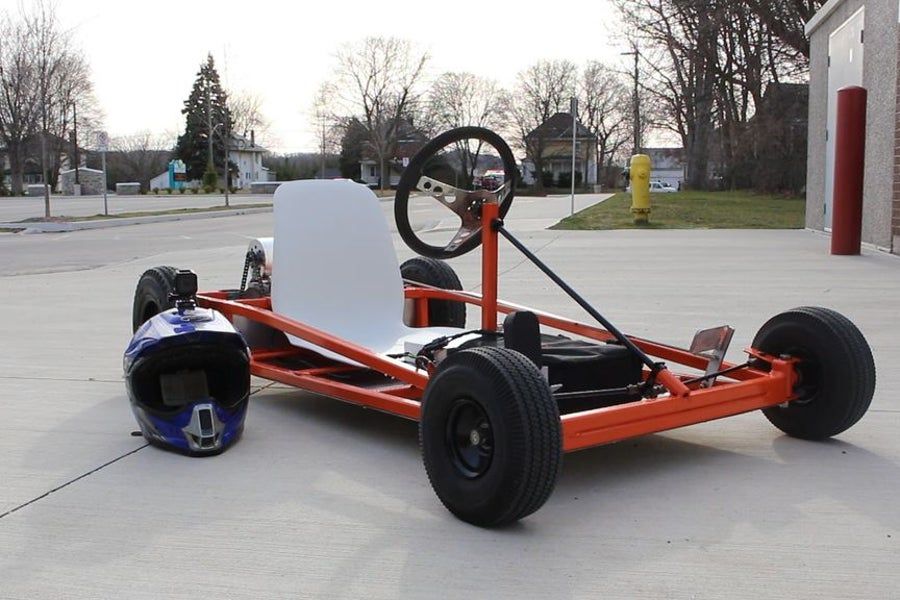

В результате получается отличный развлекательный мини болид, к сожалению, с непривычным на первых порах управлением. Но покатавшись на нем несколько кругов, дальнейшее переключение передач уже будет происходить на автоматизме, а также пропадет путаница с педалями. Используя этот принцип можно сделать карт на двигателе с вариатором от скутера. Это будет еще проще, учитывая, что понадобиться вывести только педаль газа и тормоза.

Смотрите видео

Как сделать деревянный картинг своими руками с автокреслом скатываясь с холма. Или даже по очереди с моим братом толкают друг друга по улице. Теперь, когда мои дети достигли такого возраста, я решил сделать самодельный деревянный картинг, используя дополнительное колесо, которое лежало у меня в гараже.

Я хотел сделать очень простой картинг из вещей, которые можно было найти дома или в гараже. У меня было несколько колес и старое автокресло, и этого было достаточно, чтобы начать. В задней части автокресла я удлинил платформу 2×6, чтобы кто-то мог встать на нее и оттолкнуться от тротуара. Моему сыну нравятся BMW, поэтому я нарисовал знак BMW с фарами спереди на куске фанеры. Детям очень понравилось кататься на нем по тротуару и во дворе.

Схемы, которые я создал, очень просты и могут быть легко изменены или преобразованы во что-то еще, если у вас есть больше материала для работы. Вам также могут быть интересны другие проекты, которые я создал для детей: сенсорный стол, игра в куколку и настольная игра с треугольными прищепками.

Tools for this project

Drill
Miter Saw
Tape Measure
Sawzall

Material List

2x6x8′ (x2)
2x4x8′ (x1)
11″x8″– 1/2″ фанера (x1)
2 1/2″ шурупа для дерева
1 5/8″ шурупа для дерева
Колеса (x4)
5/8″ резьбовой стержень (x2)
Гайки и шайбы (9 гаек, 13 шайб)
Болт 4″ (x1)
Автокресло
Веревка

Примечание. Размеры пиломатериалов указаны как номинальные размеры. См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.

Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.

Размеры

Шаг 1 – Вырежьте и соберите основную раму

Возьмите 2×6 и отрежьте две части до 58 дюймов в длину. Затем возьмите 2 × 4 и отрежьте жгуты до 11 дюймов в длину и прикрепите их с обоих концов с помощью шурупов по дереву 2 1/2 дюйма. Это будет рама картинга.

Шаг 2 – Вырежьте доску 2×4 для рулевого управления

Возьмите еще одну доску 2×6 и обрежьте ее до 18 дюймов в длину. Поместите эту доску примерно в 8″ от переднего края и просверлите отверстие 5/8″ в раме 2×4 и 2×6. Отверстие немного смещено от центра, чтобы соответствовать и стержню, и отверстию на 2 × 4.

Шаг 3. Прикрепите рулевое управление 2×4 к раме

Прикрепите этот 18-дюймовый рулевой щит с помощью 4-дюймового болта и гайки. Поместите три шайбы между рамой 2×4 и 2×6. Это сделано для предотвращения трения 2×4 о 2×6 при повороте колес.

Шаг 4 – Прикрепите тягу к рулевому механизму 2×4

С помощью пилы с металлическим лезвием отрежьте 5/8″ резьбовой стержень до 26″ в длину. Поместите его поверх 2×4, выровняв по центру. Прикрепите стержень к 2 × 4 с помощью сантехнической металлической ленты с помощью шурупов для дерева 1 5/8 дюйма.

Шаг 5. Прикрепите стержень к раме

Аналогично шагу 4, отрежьте стержень с резьбой до длины 21″ и привяжите его к задней части рамы 2×6 с помощью сантехнических металлических хомутов.

Шаг 6. Прикрепите колеса

Теперь установите колеса. Убедитесь, что на обеих сторонах колеса есть шайба и гайка.

Шаг 7. Прикрепите автокресло

Возьмите небольшой кусок фанеры толщиной 1/2″ и прикрепите его к передней части картинга для обозначения автомобиля. Прикрепите автокресло поверх рамы 2×6, оставив достаточно места для того, чтобы кто-то встал сзади и толкал карт. Просверлите отверстие с каждой стороны руля длиной 18″ 2×4. Протяните веревку через отверстие с узлом внизу, чтобы веревка не вышла наружу. Вы закончили с этим деревянным картингом DIY.

Самодельный электрический картинг без сварной рамы

Главная / Блог Maker Pipe

Предыдущая / Далее

Карты просто потрясающие, и есть только одна вещь, которая может сделать их круче. Строим сами. Алекс построил этот полностью электрический картинг, который работает на аккумуляторных батареях и использует металлические трубы и хомуты для рамы без сварки!

См. полную разбивку сборки ниже.

Познакомьтесь со строителем

Алекс является давним клиентом Maker Pipe и работает инженером-электриком. В свободное время вы найдете его в гараже, где он проектирует и строит электромобили для своих сыновей. Чтобы увидеть его карты и другие изобретения, такие как электрическая горная доска, посетите его канал на YouTube DIYEK.

Рама — сварка не требуется

Алекс объяснил, что его ранний прототип картинга включал сварку рамы, но он быстро понял, что сварка — не лучший вариант. Сварка — это сильный и отличный вариант, если у вас есть ресурсы и знания, но если у вас их нет, это пугает и может быть дорогим. Как и большинство самодельщиков, он думал, что должен быть лучший способ, и решил найти его.

Сначала он нашел соединители кабелепровода и попробовал их, но узнал, что они тоже не будут работать, потому что ему пришлось их сильно модифицировать. Это оказалось так же сложно, как сварка, поэтому он снова начал поиски.

Он наткнулся на Maker Pipe, в частности, на Т-коннектор. Он был взволнован, узнав, что они работают с 3/4-дюймовым кабелепроводом EMT, что означало, что ему не нужно было сваривать или модифицировать разъемы, за исключением добавления дополнительного болта для дополнительной прочности, когда это необходимо. Чтобы закончить раму, он добавил черную термоусадочную пленку. который не только отлично выглядит, но и выдерживает камни и мусор.

Электроника

Аккумуляторы для дрели можно найти почти в каждом доме в Америке, но обычно вы не найдете их привязанными к картингу. Алекс отказался от горючего двигателя, потому что не хотел, чтобы его маленькие дети заправлялись бензином. Аккумуляторы для дрели являются безопасной альтернативой, поскольку их легко заряжать и они имеют встроенные меры безопасности, предотвращающие перегрев и т.
