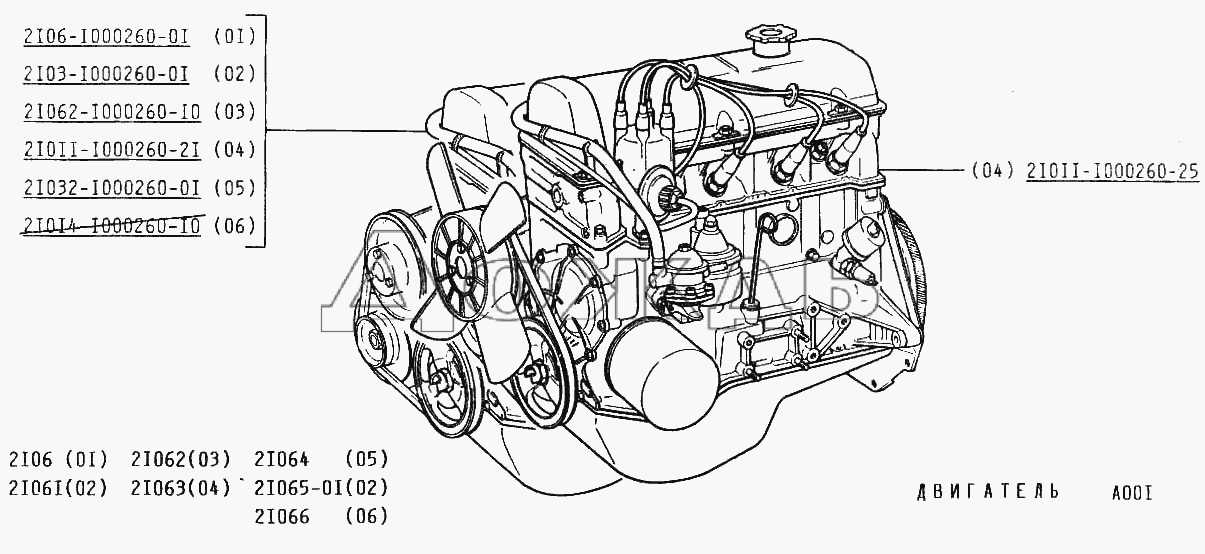

ДВИГАТЕЛЬ ВАЗ-2101. УСТРОЙСТВО. СХЕМА. ⋆ Ремонт автомобилей

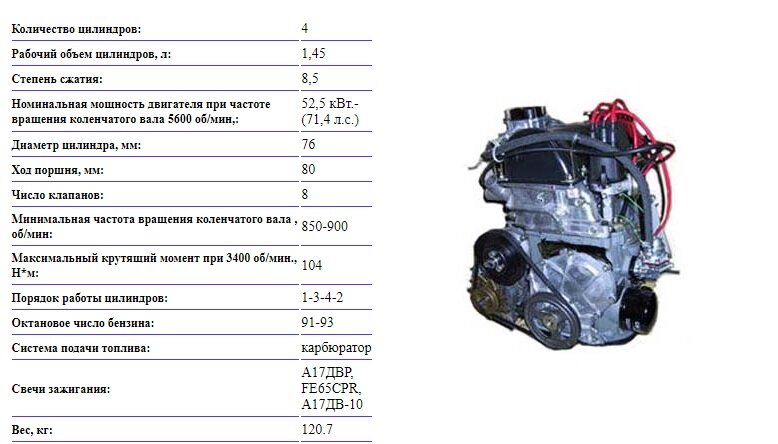

Характеристики двигателя ВАЗ2101
Двигатель ВАЗ-2101 бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, восьмиклапанный, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет – от шкива коленчатого вала.
Расположение навесного оборудования
Справа на двигателе (по ходу автомобиля) расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (поликлиновым ремнем).
Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа).
Сзади: впускной и выпускной коллекторы, масляный фильтр, датчик давления масла, а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).
Двигатель модели 2110 пришел на смену двигателю 21083-80, который устанавливался на автомобили ВАЗ-2110-011 и ВАЗ-21111-011. От двигателя 21083-80 модель 2110 отличается распределительным валом 2110, обеспечивающим заданную мощность двигателя при работе на бензине АИ-91. В настоящее время двигатель 21083-80 не производится.
На базе двигателя 2110 создана модель 2111.
1 – шкив привода генератора
2 – масляный насос
3 – ремень привода механизма газораспределения
4 – зубчатый шкив насоса охлаждающей жидкости
5 – передняя крышка привода механизма газораспределения
6 – натяжной ролик
7 – зубчатый шкив распределительного вала
8 – задняя крышка привода распределительного вала
9 – сальник распределительного вала
10 – крышка головки блока цилиндров
11 – распределительный вал
12 – передняя крышка подшипников распределительного вала
13 – толкатель
14 – направляющая втулка клапана
15 – сетка маслоотделителя системы вентиляции картера
16 – выпускной клапан
17 – впускной клапан
18 – задняя крышка подшипников распределительного вала
19 – топливный насос
20 – корпус вспомогательных агрегатов
21 – датчик-распределитель зажигания
22 – отводящий патрубок рубашки охлаждения
23 – головка блока цилиндров
24 – свеча зажигания
25 – шланг вентиляции картера
26 – маховик
27 – держатель заднего сальника коленчатого вала
28 – задний сальник коленчатого вала
29 – блок цилиндров
30 – поддон картера
31 – указатель уровня масла (масляный щуп)
32 – коленчатый вал
33 – поршень
34 – крышка шатуна
35 – шатун
36 – крышка коренного подшипника коленчатого вала
37 – передний сальник коленчатого вала
38 – зубчатый шкив коленчатого вала
Поперечный разрез двигателя ВАЗ-2110
1 – пробка сливного отверстия поддона картера
2 – поддон картера
3 – масляный фильтр
4 – насос охлаждающей жидкости
5 – выпускной коллектор
6 – впускной коллектор
7 – карбюратор
8 – топливный насос
9 – крышка головки блока цилиндров
10 – крышка подшипников распределительного вала
11 – распределительный вал
12 – шланг вентиляции картера
13 – регулировочная шайба клапана
14 – толкатель
15 – сухари клапана
16 – пружины клапана
17 – маслосъемный колпачок
18 – направляющая втулка клапана
19 – клапан
20 – головка блока цилиндров
21 – свеча зажигания
22 – поршень
23 – компрессионные поршневые кольца
24 – маслосъемное кольцо
25 – поршневой палец
26 – блок цилиндров
27 – шатун
28 – коленчатый вал
29 – крышка шатуна
30 – указатель уровня масла
31 – приемник масляного насоса
Подвеска двигателя ВАЗ
1 – кожух опоры;
2 – опора передней подвески двигателя;
3 – фланец блока цилиндров;
4 – кронштейн;
5 – промежуточная пластина;
6 – изолирующее пластмассовое кольцо;
7 – пружина опоры;
8 – буфер;
9 – подушка опоры;
10 – шайба;
11 – опора задней подвески двигателя;
12 – дистанционная втулка;
13 – поперечина задней подвески двигателя
Двигатель ВАЗ 2107: технические характеристики, устройство
Главная » Устройство
Двигатель является сердцем любого автомобиля.
Не зря в переводе с латыни слово «автомобиль» означает «самодвижущийся». Именно силовой агрегат отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ классики, к которым принадлежит и ВАЗ 2107, для своего времени являлись передовыми в своём классе – довольно малошумными, экономичными, неприхотливыми. Вес силового агрегата и вес автомобиля 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.
Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.
Изначально на ВАЗ 2107 ставился карбюратор, «шестёрочный» движок, ВАЗ 2106, его объём 1,6 л. В дальнейшем мы будем иметь в виду именно этот карбюраторный движок.
Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова
Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.
Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.
Силовой агрегат, разрез во фронтальной плоскости
Мощность агрегатов, устанавливаемых на ВАЗ 2107, и больше всего у ВАЗ 2106 и составляет 54,8 кВт, или 74,5 л.с. Существует прямая зависимость: чем больше объём цилиндра, тем выше мощность двигателя. Карбюратор прибавляет больше надёжности двигателю, по сравнению с инжекторным, при отказе двигателя, возможности дать «прикурить» и др.
Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.
Устройство двигателя следующее:
- Блок цилиндров — высокопрочное чугунное литьё.
В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата. - Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.
- Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
- Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
- Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.
- Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
- Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
- Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:
В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.
Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.
Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.
В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.
