Как сделать компрессор для покраски авто: Как сделать компрессор своими руками для покраски

Простой и дешевый компрессор для покраски авто своими руками из подручных материалов

Покраска автомобиля своими руками вполне реализуема, если вы имеете по данной теме кое-какие знания, а в вашем распоряжении находится нужное оборудование. В частности, требуется компрессор для покраски автомобиля, а также покрасочная камера. Камеру можно обустроить и в собственном гараже, а компрессор изготовить собственными силами.

Чтобы грамотно сделать компрессор для покраски авто своими руками, надо освоить некоторую теорию. Хороший самодельный краскопульт должен быть обеспечивать качественный окрас кузова – без шагрени, зернистости, смешанных с краской пылинок и т.п. Сейчас мы расскажем, как сделать простой компрессор для покраски автомобиля своими руками без проблем. Следует отметить, что все распылители функционируют по единому принципу – и примитивные, и довольно сложные.

Итак, есть герметичная полость, в ней формируется довольно высокое давление – оно заметно выше атмосферного. Потом это давление используется направлено и дозировано. Нагнетание может осуществляться механическим либо ручным способом. Во втором способе вы создаете себе больше труда, но зато экономите электроэнергию, а также становитесь независимыми от розеток и других точек подачи электричества.

Если воздух будет подаваться в рабочий баллон автоматически, вам придется следить, чтобы масло в воздушном компрессоре было в достатке.

Прежде чем делать компрессор для покраски автомобиля своими руками, вам надо найти подходящие инструменты и материалы:

1. Камера от грузовика либо легкового автомобиля – рабочая, разумеется. Нередко именно она становится рабочим элементом самодельного компрессора.
2. Насос, который снабжен интегрированным манометром. Им вы будете нагнетать давление, всегда зная его величину.
3. Для камеры потребуется дополнительный сосок.
4. Жесткое шило.
5. Ремкомплект для камер.

Делаем самодельный компрессор для покраски авто своими руками так:

1. Камеру качаем и опускаем в воду с целью проверки герметичности. Если не пошли пузырьки, радуйтесь – камера воздух не спускает. При обнаружении утечек пускаем в ход ремкомплект.
2. Теперь на камере следует наметить свободную точку, куда будет вмонтирован второй сосок. Прокалываем там точку шилом и при помощи ремкомплекта приклеиваем штуцер. Он необходим для равномерной подачи воздуха.

Первоначальный ниппель будет поддерживать нам рабочее давление на нужном уровне. Насколько качественный компрессор для покраски автомобиля своими руками нам удалось изготовить, покажет работа. При равномерном распределении краски устройство можно считать правильно собранным, а давление в емкости – достаточным. Его величину можно подобрать, пользуясь манометром, встроенным в насос.

Пользуясь таким компрессором, старайтесь, чтобы внутрь полости не попали влага и мелкий мусор. Тогда поверхность будет окрашена максимально чисто. Помните также, что внутри камеры не должен появиться конденсат.

как сделать самодельную покрасочную установку своими руками

На сегодняшний день в быту используются множество различных видов компрессоров, для работы которых применяются разнообразные газы. Наибольшую популярность имеет воздушный компрессор, который также активно используется автовладельцами для покраски машины или подкачки колес авто, поскольку использовать ручной насос в тех же целях менее удобно. Далее рассмотрим, как самому сделать компрессор для покраски авто и в чем состоит сама процедура его изготовления.

Содержание

1. Самодельный компрессор своими руками
2. Самодельный компрессор своими руками. Вариант 2
3. Изготовление комплексных компрессоров. Способ 1
4. Как изготовить станину для конструкции?
5. Изготовление комплексных компрессоров. Способ 2
6. Защитите ваши деньги
7. Рекомендации по изготовлению
8. Изготовление комплексных компрессоров своими руками. Способ 3
9. Этап I
10. Этап II
11. Этап III
12. Окончательная сборка и рекомендации
13. Классическая компоновка узлов и деталей
14. Этап I
15. Этап II
16. Этап III
17. Дополнительные рекомендации

Самодельный компрессор своими руками

Двигатель и электрика компрессора. Нажмите на фото для увеличения

В самой камере прорезается небольшое отверстие, в нем позднее расположится сосок для электрического или ручного насоса, который будет использоваться для покраски автомобиля. На входе его следует делать с ниппелем, второй же вклеивается без ниппеля, к нему будет подключаться распылитель. Степень сжатия воздуха подлежит точной регулировке эмпирическим путем. Для этого опытная партия краски распыляется на поверхность стены или любую другую. После того как подходящий уровень давления обнаружен, насос отсоединяется, причем важно убедиться в том, что давление не изменилось.

Также важно учитывать, что камера нуждается в плотном закреплении, поскольку на полу она не будет находиться в устойчивом положении. Такой вариант позволит создать простой инструмент, при помощи которого с легкостью исправляются мелкие изъяны лакокрасочного покрытия на авто.

Самодельный компрессор своими руками. Вариант 2

Этот случай предполагает использование покрышки автомобиля с камерой (или самой камеры), а также насоса.

Самодельный компрессор. Нажмите на фото для увеличения

В данном случае использование камеры с покрышкой или без нее зависит от того, какое давление вам необходимо получить от самодельного компрессора для покраски авто. В камере прорезается небольшое отверстие, в которое вклеивается еще один сосок (для этого вполне подойдет сырая резина). Один сосок должен быть оснащен ниппелем для закачки воздуха, а ко второму (выходному) присоединяется шланг от распылителя.



Давление регулируется при помощи барометра, встроенного в насос. Далее необходимо распылить краску на стену, чтобы определить необходимое давление. После этого следует немного открутить шланг от насоса таким образом, чтобы во время нажатия давление распылителя ощутимо не менялось. Исключение составляют автонасосы со встроенным спускным механизмом, в этом случае давление будет постоянным.

Изготовление комплексных компрессоров. Способ 1

Для изготовления сложного компрессора можно использовать любой электродвигатель от холодильного устройства (если он перегорел, то использовать необходимо только поршневой механизм).

Пример небольшого компрессора. Нажмите на фото для увеличения

Для его извлечения производится распил корпуса в двух местах при помощи ножовки по металлу, а затем откручиваются крепежные болты и снимается статор и насос с ротором.

Ввиду того что в роторе нет необходимости, его можно сбить с коленвала, если же конструкция оборудована ременным приводом к насосу, то на коленвал насоса и хвостовки вала двигателя надеваются шкивы с призматическими шпонками, фиксирующиеся болтами М6.



Шпоночные канавки необходимо фрезеровать на всех валах, их также можно высверлить, используя дополнительную втулку с отверстием диаметром 14 мм. Она надевается поверх хвостовика, после чего просверливается отверстие диаметром 5 мм точно по стыку, затем втулка снимается. В сечении шпоночные канавки имеют полукруглую форму, поэтому такую же форму следует придать шпонкам.

Как изготовить станину для конструкции?

Станину компрессора можно изготовить, используя два швеллера, перевязанных поперечинами из стальных пластин на винтах. Насос закрепляется на станине при помощи четырех болтов с втулками ( их высоту можно подобрать непосредственно на месте), после чего двигатель устанавливается на пластине-основании.

Станина позволяет натягиваться клиновидному ремню за счет ее перемещения по регулировочным отверстиям. Если воздуховодная трубка достаточно длинная, то в применении ресивера нет надобности, – ее можно использовать в качестве отстойника для масла.

Изготовление комплексных компрессоров. Способ 2

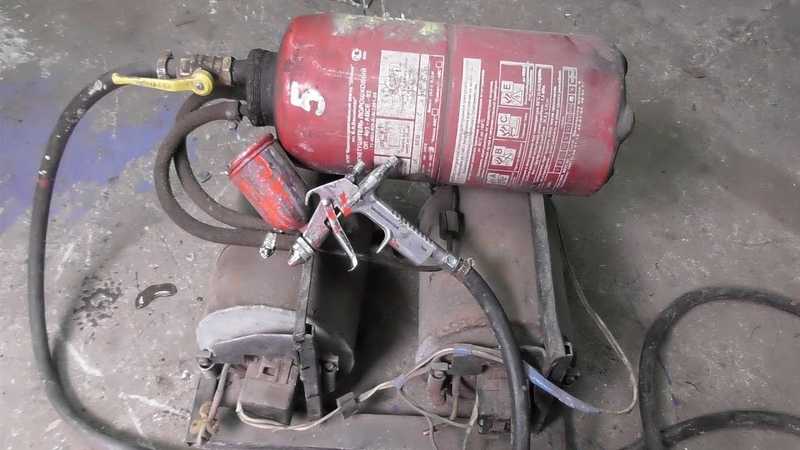

Устройство компрессора. Нажмите на фото для увеличения

Для такого способа изготовления самодельного компрессора для покраски пригодится пустой пятилитровый баллон для газовой плиты. Возьмите ресивер, компрессор и колесики, их необходимо закрепить на основании. Рамку можно сварить, используя прямоугольные трубки с сечением 40х25 мм, а при отсутствии трубы можно использовать стальные уголки. К основанию крепим колесики для удобства перемещения сооружения. Для регулировки давления в исправном компрессоре от холодильного устройства необходим визуальный контроль при помощи манометра.



Защитите ваши деньги



Также важно поставить ограничитель на подходящем уровне. Ниппель, манометр и два штуцера (один – на вход, другой – на выход), объединяются базой на цельном металлическом бруске с четырьмя просверленными отверстиями, которые соединяются в одном канале. В отверстиях следует нарезать резьбу под каждый элемент. Сам блок закрепляется с помощью двух винтов на поверхности рамки. Таким образом, сжатый воздух направляется в ресивер по шлангу.

В используемом газовом баллоне можно оставить немного укороченный вентиль. С него следует удалить клапан, заменив его медной трубкой. Изнутри на него должна быть надета хлорвиниловая трубка, ведущая ко дну ресивера. С ее помощью отделяются пары влаги и масла.

Рекомендации по изготовлению

Для того чтобы конденсат сливался из ресивера, в дне необходимо сделать заглушенное отверстие, для этого приваривается гайка М8 и закручивается болт. Сварку можно начинать только после того, как из него выпущены все остатки взрывоопасного газа. Для этого его необходимо наполнить водой. Вторая медная трубка, находящаяся в резьбовом отверстии М6 в вентиле, осуществляет передачу воздуха в разветвитель, который передает его непосредственно к потребителю (на краскопульт, в камеру, в мяч и т.д.) Для запуска двигателя можно использовать стандартное пусковое реле, заранее прикрепленное на рамку. При окрашивании пистолетом, можно направить пары влаги в шланг, используя фильтр тонкой очистки топлива для автомобиля, он обладает способностью задерживать влагу. Также перед началом работы важно проверить, нет ли в ресивере конденсата. Готовый компрессор для покраски авто почти бесшумный и очень компактный.

Изготовление комплексных компрессоров своими руками. Способ 3

Схема компрессорной установки. Нажмите на фото для увеличения

Роль главного механизма в этом варианте играет двухцилиндровый компрессор от «ЗИЛ-130». Несущей и образующей деталью послужит глушитель от авто «КрАЗ». В конструкции он являет собой ресивер. На нем крепится простая рама из уголка 35х35 мм, на которой расположены углы и механизмы.

Под ресивером расположены несколько поперечин и вышеупомянутых уголков, они соединены с рамкой при помощи шпилек, на концах крепятся самоориентирующиеся колеса.



Этап I

Для переоборудования глушителя от «КрАЗа» в ресивер на компрессорной установке необходимо заварить заглушками входное и выходное отверстия, после чего просверлить на выходном несколько отверстий под резьбу М14х1 мм, а в них ввернуть два штуцера на герметике. Изначально монтируется промежуточный ресивер на основе кислородного баллона.

Его задача – впитывать влагу и масла, содержащиеся в сжатом воздухе. Для того чтобы он работал эффективнее, необходимо оборудовать резьбовое сливное отверстие на дне устройства, после чего перекрыть его при помощи герметичной пробки. Баллон в таком случае можно удалить.

Этап II

Для компрессорного привода используется трехфазный электродвигатель переменного тока. Подходящая мощность – 1кВт с количеством оборотов 1380/мин. с присоединенными к нему обмотками в виде треугольника. Его следует переоборудовать под работу с питанием от бытовой сети (напряжение 220 В), но в идеале двигатель должен быть однофазным. Для того чтобы он без труда запускался и не перегревался, его необходимо оснастить пусковой и рабочей батареей конденсаторов, а затем подключить по указанной схеме.

Пусковую коробку можно использовать от стиральной машины. Запускать двигатель следует так: нажимаем кнопку подключения пусковой батареи конденсаторов, а затем основной пусковой на выключателе. После того как двигатель наберет номинальные обороты, можно отпускать кнопку пусковой батареи. Остановить двигатель можно кнопкой «стоп».

Этап III

Емкость рабочей батареи конденсаторов подбирать следует такой, чтобы двигатель не подвергался перегреву даже при длительном использовании. Для однокиловаттных двигателей подойдет емкость в 25 мкФ. Емкость пусковых батарей в таком случае должна находиться в пределах от 70 до 100 мкФ. Базовый критерий – быстрый набор оборотов двигателем. Пробивное напряжение всех конденсаторов должно быть не меньше 300В. Для лучшего охлаждения на валу электродвигателя устанавливается крыльчатка из шести лопастей собственного изготовления. С помощью клиноременной передачи с пониженным в три раза числом оборотов осуществляется передача вращения к эксцентрику компрессора от электродвигателя.

Окончательная сборка и рекомендации

Уменьшения потребляемой мощности привода, и тем самым, облегчения его работы, можно добиться, переделав компрессор. Для этого вместо штатной головы, оборудованной всего двумя выпускными клапанами, необходимо установить дюралюминиевую плиту на четыре клапана (два впускных и два выпускных). Компрессор соединяется с раздаточной коробкой и ресивером при помощи трубопроводов. Они изготавливаются из алюминия с проходным диаметром 6 мм. Закрепляется он стандартными авиационными штуцерами, тройниками, угольниками и накидными гайками со втулками. Раздаточную коробку также можно изготовить самостоятельно.

Для этого берется брусок алюминия с односторонним глухим продольным отверстием диаметром 10 мм. К нему присоединятся трубка ресивера через штуцер. Также необходимо сделать еще три отверстия: одно сбоку и два сверху. В одном верхнем отверстии устанавливается манометр, в другом – предохранительный клапан. Его следует отрегулировать на предельном давлении 4 кг/ см2 (4 атм). В боковое отверстие монтируется патрубок для выхода сжатого воздуха.









Классическая компоновка узлов и деталей

Такая компоновка применяется во всех отечественных бытовых устройствах. В качестве базы для узлов и деталей применяется крупный и объемный ресивер. Он также используется для спарки мотор-компрессоров. Под него приспосабливается пустой баллон из-под сжиженного газа на 50 литров. Такой баллон рассчитан на 16 атм.

Этап I

Из баллона удаляется оставшийся пропан, для этого откручивается вентиль, баллон ставится «на попа», а над ним – резервуар с водой. Используя тонкий резиновый шланг с металлической трубкой на кончике, баллон заполняется водой. Она вытесняет из него газ и всевозможные жидкости, содержащиеся в пропане для возможности обнаружения утечки газа. С баллона удаляется опорное кольцо. Сначала его можно распилить крест-накрест, а затем отогнуть края до момента, пока они не отломаются по сварному шву. Такая процедура сделает вид изделия более эстетичным.

Этап II

Прежде чем начать сварочные работы, баллон снова необходимо поставить «на попа» и залить водой доверху. Пары, которые образуются по время сварки, будут охлаждаться во время подъема через воду. Сверху цилиндрического, расположенного горизонтально, ресивера следует поместить нагнетатель. Он состоит из спаренных мотор-компрессоров на подмоторной раме, изготовленной из уголка 30х30 мм, там же помещается реле, пускатель и клеммник. На одном из краев приваривается ручка, ее можно выгнуть из водопроводной трубы диаметром 20 мм, это поможет в перемещении агрегата.

Для этого также можно подвести шасси, под ручкой одного края установить стоку в виде перевернутой буквы «П», на другом краю – похожую, но с шасси. Первая изготавливается при помощи стального уголка 30х30 мм, вторая (дополнительная) – из уголка размерами 40х40 мм. К ней по краям следует приварить перекладины, уголковые кронштейны, рассчитанные на отверстия под оси колес. На внутренней стороне кронштейнов необходимо приварить гайки М8, с их помощью крепятся оси из идентичных болтов М8.









Этап III

На боковой части баллона сверлится отверстие диаметром 6 мм. К нему приваривается входной штуцер в виде небольшого отрезка трубы диаметром 10 мм. К нему крепится один из отводов тройника при помощи шланга, два других отвода соединяются подобными кислородными шлангами высокого давления с отводными патрубками всех мотор-компрессоров. На соединениях тройники, шланги и штуцеры затягиваются при помощи хомутов.

Чтобы удалить воду и масло из баллона в процессе их использования, необходимо приварить короткий штуцер с резьбой на кончике внизу баллона. В стенке просверливается отверстие по внутреннему диаметру трубы, а сам штуцер «глушится» при помощи навинчиваемой пробки. Латунный вентиль на баллоне нуждается в доработке, поэтому в основании детали необходимо просверлить отверстие и нарезать в нем резьбу М14. Туда следует ввернуть патрубок, а к нему специальной гайкой прикрепить манометр. Второй патрубок необходимо ввернуть в выходное отверстие вентиля, после чего присоединить к нему шланг потребителя.







Дополнительные рекомендации

Самодельный компрессор, в частности, его электрическая часть, в данном случае состоит из пускателя и пусковых обмоток, взятых от стиральной машины, реле отключения и клеммника соединения проводов. Последний можно взять от люминесцентной лампы дневного света. Все вышеуказанное монтируется на плате из пятимиллиметрового текстолита и крепится на верхушке баллона. Один конец платы необходимо опереть на палочку рамы мотор-компрессоров, второй – на другую опорную стойку, приваренную к поверхности баллона.

Питание производится от бытовой сети переменного тока (напряжение 220В). Электрическая схема и раздельные пускатели, в зависимости от количества расходуемого сжатого воздуха, позволяют включать одновременно оба мотор-компрессора или же один из двух. Она позволит создать качественный и долговечный агрегат своими руками. Ниже, на схеме, изображен компрессор с краном от конструкции жидкостного охлаждения автомобиля «Москвич» вместо вентиля.

Инструменты для кузовных работ и расходные материалы для кузовных работ

Главная/воздушные компрессоры для покраски

Воздушный компрессор — это то, что приводит в действие пистолет-распылитель, что делает его незаменимым инструментом в любой автомастерской. Если у вас выйдет из строя, вы не сможете закончить эту покраску, если не купите новую.

Однако вы не можете просто пойти и купить воздушный компрессор для своего краскопульта. Перед покупкой важно понять несколько ключевых аспектов этих инструментов. Покупка воздушного компрессора подходящего размера для автопокраски поможет вам избежать распространенных проблем с покраской и повысить производительность.

Что такое воздушный компрессор?

Воздушные компрессоры преобразуют мощность в сжатый воздух, который затем используется для приведения в действие краскопульта или другого электроинструмента.

Поскольку воздушные компрессоры имеют широкий спектр применения, важно приобрести компрессор, специально разработанный для распылителей. В противном случае ваш компрессор может не обеспечить вас необходимой мощностью для выполнения работы.

Факторы, которые следует учитывать

При покупке воздушного компрессора для покраски автомобилей обратите внимание на три основные характеристики: PSI, CFM и размер бака.

• Атмосферное давление — Атмосферное давление измеряется в PSI (фунты на квадратный дюйм). Сегодня большинство краскораспылителей представляют собой краскораспылители HVLP (большой объем и низкое давление). Следовательно, они имеют низкие требования PSI.
  Если у вас есть пистолет-распылитель LVLP, вам все равно понадобится компрессор с низким выходом PSI. Основное различие между двумя типами пистолетов-распылителей действительно сводится к их требованиям к CFM.


• Рейтинг CFM — CFM, что означает «кубический фут в минуту», является одним из наиболее важных факторов, на который следует обратить внимание при выборе воздушного компрессора для покраски. CFM измеряет, сколько воздуха может быть доставлено при определенном давлении. Поскольку краскораспылители используются постоянно, они требуют гораздо более высокого рейтинга CFM, чем другие типы пневматических инструментов.
  Большинство наших краскораспылителей работают со скоростью от 90 до 100 кубических футов в минуту, что означает, что ваш компрессор должен обеспечивать от 4 кубических футов в минуту на единицу (для подкрашивания) до 19 кубических футов в минуту.CFM на единицу (для грунтовки). При выборе воздушного компрессора для краскораспылителя важно уделять пристальное внимание рейтингу CFM; выбор слишком низкого значения CFM может привести к разбрызгиванию краски или неравномерному потоку краски.


• Объем резервуара — Покраска — очень ответственная работа, требующая постоянной мощности. Поскольку вы будете постоянно распылять краску, убедитесь, что ваш компрессор имеет приличный размер. Ищите тот, который имеет мощность примерно от 50 до 60 галлонов, чтобы максимизировать вашу эффективность.

Распылителям требуется значительное количество энергии для работы. Поэтому важно обращать внимание на эти факторы при покупке воздушного компрессора.

Лучшие воздушные компрессоры для покраски автомобилей

Auto Body Toolmart предлагает несколько выдающихся воздушных компрессоров, идеально подходящих для покраски автомобилей. Вот два наших бестселлера:

• Вертикальный воздушный компрессор Ingersoll Rand мощностью 7,5 л.
• Ротационно-винтовой воздушный компрессор Ingersoll Rand представляет собой компрессор объемом 120 галлонов мощностью 15 л.с., который подает сжатый воздух под давлением 150 фунтов на квадратный дюйм.
  Он имеет варианты как с фиксированной, так и с переменной скоростью и предназначен для максимальной эффективности и производительности.

Покупка воздушного компрессора

Теперь, когда вы знаете, что искать в воздушном компрессоре для покраски, можно приступать к покупкам. Просмотрите наши воздушные компрессоры сегодня и ознакомьтесь с нашей страницей часто задаваемых вопросов о воздушных компрессорах, чтобы получить дополнительную информацию о том, как максимизировать эффективность этих устройств и найти правильный вариант для вашей ситуации.





Сжатый воздух и окраска | Компрессор Куинси

Краскораспылитель превосходит кисть и валик практически в любом малярном проекте. Когда дело доходит до индивидуальной автомобильной краски, распылитель является обязательным. Если вам нужно исправить несколько незначительных сколов краски или выполнить полную индивидуальную покраску, система сжатого воздуха — лучший способ обеспечить равномерное покрытие всего автомобиля.

Как работает сжатый воздух с краскораспылителями?

Сжатый воздух является одним из наиболее распространенных источников питания краскораспылителей, особенно при покраске автомобилей. Чтобы использовать эту систему, вам нужно начать с выбора краски и смешивания ее с правильным растворителем. Это позволит большему количеству краски пройти через распылитель, что приведет к равномерному покрытию.

Чтобы приступить к покраске, подсоедините пистолет-распылитель к воздушному шлангу компрессора. Нажмите кнопку блокировки курка, чтобы активировать его, а затем вы можете включить пистолет и начать рисовать. Постоянный поток давления от воздушного компрессора позволяет краске распыляться равномерно.

Преимущества окраски сжатым воздухом

Можно использовать краскораспылитель, не использующий сжатый воздух. Тем не менее, большинство профессиональных маляров согласны с тем, что воздушный компрессор — лучший способ питания покрасочного пистолета для автомобильных работ.

Покраска с помощью распылителя и сжатого воздуха упрощает даже самые сложные покрасочные работы. Когда вы используете сжатый воздух, вы заметите, что краска ложится с большей степенью гладкости, чем вы могли бы достичь в противном случае. Сила сжатого воздуха также означает, что вы можете выполнять индивидуальные проекты покраски за долю времени, которое вы потратили бы.

Как выбрать правильный воздушный компрессор для вашего индивидуального проекта покраски

При выборе лучшей системы сжатого воздуха для вашего следующего проекта необходимо учитывать три основных фактора:

• Давление: Краскораспылители не требуют большого давления для работы, но вам нужно будет решить, какой у вас распылитель: HVLP (большой объем, низкое давление) или LVLP (малый объем, низкое давление).
• Кубических футов в минуту (CFM): Это измерение относится к объему воздуха, производимому воздушным компрессором. В вашем пистолете-распылителе должны быть указаны требования, поэтому обязательно ознакомьтесь с ними, прежде чем покупать воздушный компрессор.
