Паровая турбина — как сделать своими руками. Жми!

Применение пара на практике довольно известно в промышленных целях, поскольку паровые турбины уже давно используют данный принцип.

Именно такое оборудование работает на ТЭЦ и электростанциях. Правда, для некоторых мастеровых людей не составляет особой трудности сделать их аналоги скромных размеров в домашних условиях.

Принцип функционирования

Схема работы паровой турбины. (Для увеличения нажмите)

Дело в том, что паровая турбина по большому счету это часть специального механизма, основная задача которого преобразование энергии пара в электрическую или тепловую.

Технологически весь процесс выглядит следующим образом:

  1. При сжигании различных видов топлива в топке вода превращается в пар.
  2. При дальнейшем перегреве пара до 435 ºС и давлении 3.43 МПа пар по трубам передается на турбину, где при помощи особых частей происходит его равномерное распределение по соплам.
  3. С сопел пар подается на специальные лопатки изогнутой формы, что крепятся на валу, из-за этого они вращаются, в результате чего кинетическая энергия трансформируется в механическую.
  4. Вал генератора является «электродвигателем» наоборот и вращается при помощи ротора турбины, и это позволяет вырабатывать электричество.
  5. Далее пар в конденсаторе при контакте с холодной водой опять превращается в воду, которую насосы снова закачивают на разогрев.

Как соорудить мини-паротурбину своими руками

В Сети можно столкнуться с большим количеством вариантов, в которых рассматривается самодельный способ изготовления данного агрегата.

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

В крышке банки проделывается два отверстия, в одно из которых впаивается часть трубки. Берется жесть и вырезается крыльчатка турбины и крепится к П-образной полоске.

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

Изготовление небольшого генерирующего устройства электроэнергии своими руками

Для этих целей вполне подойдет компьютерный кулер, из которого для изготовления крыльчатки будет сооружена маломощная турбина.

С кулера следует снять электрический двигатель и установить на одной оси с крыльчаткой.

Полученное устройство следует монтировать в круглом алюминиевом корпусе. За основу берется крышка чайника, а точнее ее диаметр.

В его дне проделывают отверстие, куда при помощи паяльника монтируется трубка, из которой делают змеевик. Противоположный конец трубки следует подвести к лопаткам крыльчатки, благодаря чему конструкция и работает.

Змеевик – это наиболее важная часть всего устройства. Для его изготовления лучше использовать проволоку из меди, правда с учетом малой толщины и постоянным перегревом она имеет небольшой срок эксплуатации. Поэтому, оптимально в устройство ставить нержавеющую трубку.

Функционирование самодельного парового оборудования и его особенности

Итак, мини-электрическая машина готова и можно приступать к ее проверке.

Залив воду в чайник и поставив его на плиту замечаем, что при закипании образуется пар, энергии которого хватит для зарядки мобильного телефона или работы светодиодной лампочки.

Характерно, что в домашних условиях подобная электростанция может использоваться, как игрушка, поскольку ввиду малой мощности электричества его не хватит для работы оборудования или бытовой техники.

[advice]Стоит отметить: если вы отправляетесь в многодневный поход и возьмете с собой данное оборудование, то по достоинству сможете оценить все плюсы, которые оно дает. Например, вы сможете подзарядить аккумулятор мобильного телефона, фотоаппарата или других гаджетов.[/advice]

К сожалению, дома сооружение паровой турбины, мощность которой будет порядка 500 Вт и более очень сложно и сопряжено с большими денежными затратами.

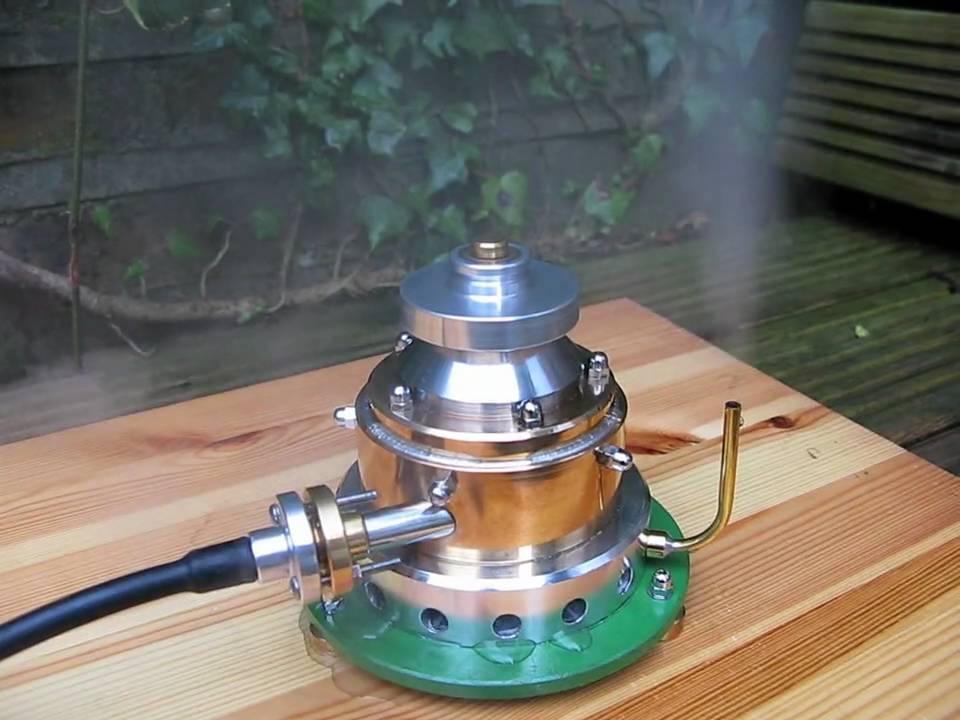

Смотрите видео, в котором опытный пользователь демонстрирует возможности и устройство паровой турбины, изготовленной своими руками:
