Как правильно самостоятельно установить сигнализацию на автомобиль

Каждый автовладелец непременно задумывается о том, как обезопасить свое транспортное средство от незаконного посягательства, то есть угона и взлома. Наиболее оптимальным вариантом защиты будет установка сигнализации на авто, тем более это не так дорого. Стоит отметить, что большинство специалистов утверждают, что в установке сигнализации на машину нет абсолютно ничего сложного. Поэтому, установка автосигнализации своими руками это посильное дело для любого человека. Если владелец транспорта умеет обращаться с отвёрткой, немного понимает в электронике, то используя простую пошаговую инструкцию можно быстро и без особых проблем с этой задачей справиться.

Выбор сигнализации

Первое что надо решить, так это определиться с выбором самой сигнализации. Учитывая то, что установка автомобильной сигнализации потребует ряда инструментов, то необходимо собрать все нужное для процесса монтажа.

Как выбрать сигнализацию можно посмотреть на следующем видео:

Также вы можете ознакомиться с актуальным рейтингом лучших автосигнализаций 2017 года, пройдя по ссылке — http://automonth. ru/rejting-luchshih-avtosignalizacij/ .

Для выполнения работ потребуется ряд инструментов

Если принято решение устанавливать сигнализацию самому, то потребуется ряд инструментов. Сама установка сигнализации на автомобиль не требует особых приспособлений или инструментов, все необходимое обычно есть дома у каждого мужчины.

Для монтажа сигнализации потребуются:

  • Крестовая отвертка. Она потребуется для того, чтобы снять панели внутри автомобиля.
  • Ключ на 10 с воротком. Служит для тех же задач что и отвертка.
  • Специальный прибор для качественной зачистки проводов. Если нет такого прибора, можно использовать обычный нож или плоскогубцы.
  • Изолента высокого качества, черного цвета.
  • Двухсторонний скотч.
  • Специальный прибор для измерения напряжения сети, чаще всего мультиметр.
  • Поролон. Используется для того, чтобы обернуть им блок сигнализации.
  • Сама сигнализация.

Установка

Прежде всего, перед тем как приступить к установке сигнализации на авто своими руками, необходимо определиться с местом, где будет располагаться центральный блок системы. Оптимальный вариант для установки находится в полости за приборной доской. После того, как определились с местом можно приступать к процессу монтажа.

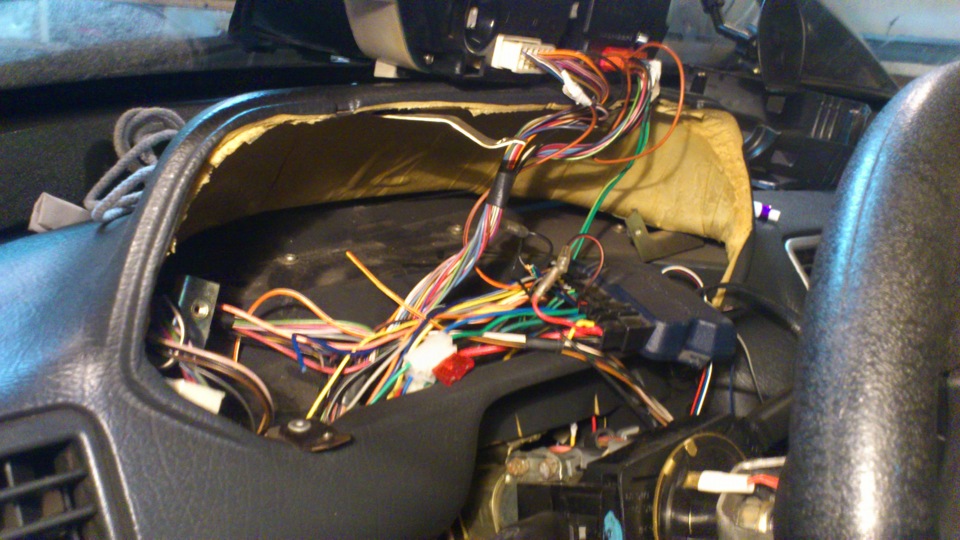

Для начала, необходимо снять две панели. Они обычно крепятся на клипсах или саморезах, их необходимо открутить и снять сами панели, рулевую и приборную. Далее нужно снять нижнюю накладку у рулевой колодки. Далее установщик получает доступ к необходимой части, а именно к замку зажигания. Важно соблюдать технику безопасности. Прежде чем установить сигнализацию на автомобиль нужно взять с собой немного старых тряпок. Потому как разъемы с приборной панели нельзя опускать на открытые металлические участки кузова. Соприкасаясь с металлом, может произойти замыкание.

Поэтому этого делать не стоит. Лучше всего обмотать их сразу же заготовленной заранее изолентой. Далее можно переходить к подключению проводов самой сигнализации.

Подключение сигнализации к панели управления

Итак, продолжается установка сигнализации на машину самостоятельно. Приступаем к подключению ее к панели управления. Для этого необходимо подключить выходы сигнализации на поворотники или же на габариты, также можно провести подключение на индикатор открытой двери или на контроль двигателя. Все остальные автомобильные сигналы поступают в электронном виде. Далее нужно найти лампочки поворотов на обратной панели и можно приступать к подключению. На основной плате лампочек есть специальные дорожки. Необходимо найти контакт, он обладает мощностью в 12 В. После того ка контакт найден, нужно проверить его работоспособность. Для проверки цепляем разъем к самой дорожке, включаем поворот и проверяем напряжение при помощи специального устройства, например мультиметра.

На экране прибора появляется индикатор напряжения, когда лампочка горит. Если все нормально, значит, подключение провели правильно, необходимый провод был найден.

Важно помнить, что установка сигнализаций на автомобили дело крайне чувствительное, необходимо соблюдать осторожность. Поэтому никогда не нужно искать необходимые провода, по так называемому принципу «лампочки». Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам. Необходимо помнить, что самостоятельная установка автосигнализации дело, требующее внимания и нужно соблюдать правила безопасности. Далее так же само ищем провод с отрицательным зарядом. Этот провод должен реагировать в случае открытой двери. На самом контакте напряжение должно быть отрицательным, минус 12 В. Если дверь закрыть, то напряжение будет показывать 0.

Таким же образом ищем и провод контроля запуска мотора машины. Если эта задача возложена на тахометр, но необходимо знать, что он не поддается проверке. Там эта функция выполняется несколькими проводами. Далее проводим те же действия с лампой зарядки машины и аварийного давления двигателя автомобиля. В целом установить сигнализацию самому не так то и сложно, важно разобраться в деталях процесса.

Подключение к замку

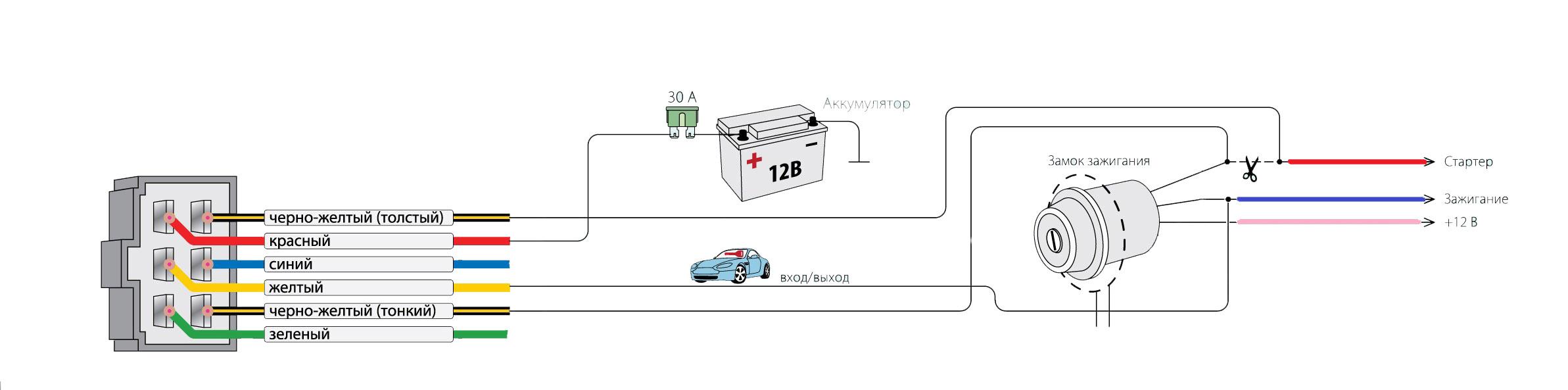

Дальнейший этап установки авто сигнализации заключается в подключении ее к центральному замку. Для этой цели нужно найти реле включения замка (проверить его можно путем открывания и закрывания самого замка). Далее проводим такую же процедуру, какая проводилась во время подключения панели управления автомобиля.

Инсталляция

Продолжаем далее, установка автосигнализации самостоятельно потребует того, что необходимо обмотать жгут проводов изолентой. Оптимальным вариантом является изолента черного цвета, ее будет не так видно, как синюю или другого цвета. Это делается с двумя целями. Это даст хорошую изоляцию, и создаст видимость заводской проводки, что тоже немаловажно.

Помните, что замыкать необходимо только со стороны разъема самой сигнализации. Далее проводку нужно подключить к блоку самой сигнализации и аккуратно спрятать провода. Далее нужно соединить провода машины и сигнализации. Для этого можно использовать особые зажимы, но можно использовать только нож и зажигалку. Дальнейшим шагом будет протяжка кабеля сигнализации под капотом. Речь идет о проводе самой сирены и концевике. Провода уже пропущены, можно прикреплять к ним и сирену. Второй кабель сирены нужно прикрепить к массе. Сирена устанавливается в штатное отверстие, для крепления используют болт М6. Концевик нужно закрепить на раме. Плюс надо подключать к тому проводу, на котором в любом положении будет необходимое напряжение в 12 В. Эффективная автосигнализация своими руками почти установлена.

Блокировка двигателя

Далее необходимо выполнить блокировку двигателя. Для этого используется провод зажигания. Для того, чтобы его найти необходимо прозвонить разъем замка с 6 контактами, снимать его нет необходимости. Далее необходимо найти провод, в котором напряжение будет 12В, когда ключ в замке.

Видео — установка сигнализации новичками :

Для того чтобы правильно определить именно этот провод, его надо вытянуть из самого замка и перемычкой замкнуть. Если машина заведётся, то нужно сразу снять перемычку, это и будет тот самый кабель. Можно узнать детали процесса, перед тем как установить автосигнализацию на машину. Далее нужно соединить провода самой сигнализации и зажигания.

Процесс закончен. Можно заметить, что зная как подключить автосигнализацию правильно, выполнить все пункты не так и сложно. Необходимо лишь не бояться и потратить время для качественного выполнения монтажа.

как самостоятельно поставить сигнализацию на авто с автозапуском

шерхан магикар 5 настройка времени на брелке

старлайн в9 как привязать брелок

как настроить starline на автозапуск

пульт от сигнализации машины

восстановление брелка сигнализации

Как самому установить и подключить сигнализацию с автозапуском на авто


В условиях суровых морозных зим установка сигнализации с автозапуском — залог спокойного сна. Эта технология уже давно не признак статуса и престижа, а средство первой необходимости. Только представьте — зимней ночью больше не придется вставать, одеваться и каждые 2-3 часа ходить прогревать автомобиль. Достаточно нажатия одной кнопки и двигатель машины заведется. Вот такие удобства рождаются благодаря техническому прогрессу, а вот как устроена эта система?

Основная информация

Довольно часто покупатели решают приобрести автомобили отечественного производителя. Естественно в этом есть свои плюсы, но есть и минусы. Как правило, отечественные автомобили имеют небольшую стоимость и это, и есть их самым главным плюсом.
Представленный факт перекрывает даже тот факт, что такой автомобиль будет иметь меньшую эффективность. Так вот, автомобиль, который мы сегодня будем обсуждать как раз, и относится к таким бюджетным автомобилям. Самой популярной комплектацией автомобиля Лада Гранта является комплектация норма.

Выбирая такое транспортное средство покупатель, естественно надеется, что оно оснащено штатной сигнализацией, так как, например, Лада Калина оснащена такой сигнализацией. Но Лада Гранта не оснащается противоугонной системой, единственное, на что может рассчитывать покупатель, так это на иммобилайзер.

  1. В автомобильном салоне покупателю просто отдадут ключи от автомобиля и пожелают счастливого пути.
  2. В данной комплектации сигнализация срабатывает во время открытия дверей, таким образом предотвращается несанкционированное проникновение в салон автомобиля.

Во время покупки Лады Гранта комплектации люкс в автомобильном салоне в кредит страховщиками не будет заявлена установка средств сигнализации. Для активирования штатной сигнализации владельцу транспортного средства буде нужно только подъехать к дилеру.

Штатная сигнализация считается частью электронной системы и оснащается дистанционным управлением, которое встраивается в ключ зажигания.

Но на автомобиль Лада Гранта вполне допускается установка более эффективной сигнализации с автозапуском и двухсторонней связью.

  • Функция автозапуска двигателя, проявляющаяся после того как была завершена установка сигнализации, является особенно удобной при использовании в холодное время года, так как на холоде масло и мотор нуждается в прогревании.
  • Владельцы такой системы утверждают, что она функционирует без каких-либо сбоев при температуре -35⁰С.
  • Установка сигнализации на Ладу Гранту

Двухсторонняя связь, также является довольно полезной вещью, так как здесь совершенно не нужна установка громкой сигнализации, так же как и внешний сигнал, который легко отключается. В случае попытки взлома транспортного средства брелок на ключе зажигания будет издавать достаточно громкий сигнал, который будет слышен на всю квартиру.

Кроме электронной противоугонной системы также возможна и установка механической сигнализации. Специально для Лада Гранта был придуман блокиратор Гарант, устанавливаемый на рулевой валик. Блокиратор Гарант достаточно стойкий к взломам, благодаря улучшению ключей, которые производятся фирмой Abloy.

Зачем устанавливать сигнализацию

Безусловно, решение о том нужно ли подключение сигнализации или нет, принимает владелец автомобиля. Многие водители твердят, что сигнализация с автозаводом или любая другая — пустая трата денег. Однако установка даже самой простой сторожевой сигнализации способна отпугнуть злоумышленников. Порой, видя мигающую лампочку на лобовом стекле авто, воришки обойдут такую добычу стороной. Безусловно, найдется категория продвинутых угонщиков и грабителей, способных взломать самые сложные системы, но таковых меньшая часть.

Если установлена система, которая не просто сигнализирует о вторжении, но так же снабжена дополнительными функциями, она значительно облегчит некоторые моменты эксплуатации автомобиля.

К таким функциям относятся:

  • Дистанционное управление центральным замком;
  • Доводчик стекла;
  • Турботаймер;
  • Автоматическое освещение салона и габаритов;
  • Автозавод.


Иммобилайзер и место его расположения

Иммобилайзер — это штатная сигнализация автомобиля. Его предназначение заключается в блокировке системы запуска двигателя, если попытка его завести является несанкционированной.

Устройство блокирует основные узлы, позволяющие предотвратить пуск мотора.

Такая сигнализация Лада не сможет сигнализировать сиреной о незаконном проникновении в авто, но она заблокирует мотор, поэтому максимум, что сможет сделать потенциальный угонщик — это «обнести» салон машины (автор видео — Иван Сергеев).

Разумеется, в этом случае автовладелец сможет потерять личные вещи, но зато за сохранность транспортного средства можно не переживать.

Новая Лада: Лада Гранта лифтбек 2014 — 2020 |

Главный блок иммо расположен в труднодоступном месте по понятным причинам, чтобы его не мог отключить угонщик. Чтобы добраться до блока в своем авто, нужно частично разобрать центральную консоль.

Непосредственно сам блок располагается за печкой, а датчик управления иммо — в замке зажигания.


Их преимущества и недостатки

Преимуществ у систем автозапуска без сигнализации немного:

  • более низкая стоимость
    . Некоторые СТО устанавливают «чистый» автозапуск, функционально обрезая стандартные автосигнализации с автозапуском. То есть, стоимость отличается в меньшую сторону ненамного;
  • уменьшение нештатных электрических соединений
    . Этот момент более эффективен на старых авто. Для новых автомобилей подключение сигнализации производится по CАN-шине, количество нештатных проводников минимально.

Недостатки блоков автозапуска без сигнализации:

  • если в автомобиле установлена сигнализация, при запуске двигателя она будет срабатывать. Если ее разблокировать на время автозапуска, тогда автомобиль будет уязвим на предмет угона. Трудно согласовать режим охраны с заведенным двигателем для разных систем;
  • автомобиль обрастает различными брелоками, нештатными блоками в салоне, дополнительной проводкой, что увеличивает вероятность его неисправности;
  • устанавливая новую систему автозапуска, лучше одновременно поменять и старую охранную систему на новую с автозапуском. Если старая сигнализация придет в негодность или начнет сбоить, ремонт будет крайне затруднен.

Как активировать иммо?

Активация иммобилайзера — это процедура, с которой сталкиваются многие наши соотечественники. Активированный иммо сможет в полной мере выполнять функции, возложенные на него.

Как правильно активировать узел:

  1. Сначала необходимо закрыть все двери, после чего включите зажигание, но для этого используйте обучающий ключ красного цвета. Подождите не менее шести секунд, если иммо не активирован, то на приборке должен появиться соответствующий индикатор.
  2. Извлеките обучающий ключ.
  3. Затем, в течение пяти секунд вам необходимо включить зажигание своим рабочим ключом. Сделав это, вы можете услышать, как иммо издает звуковые сигналы, всего их должно быть пять. При отсутствии звука причин может быть несколько — либо вы не соблюли временные рамки, либо рабочий ключ настроен на работу с другим устройством, либо узел не работает.
  4. Далее, отключите зажигание и извлеките ключ.
  5. Затем нужно опять быстро включить обучающий ключ, пока авто моргает (у вас есть не более шести секунд). Должно опять раздаться пять звуковых сигналов — 3 и 2.
  6. Теперь отключите зажигание, но ключ не извлекайте. Должен раздаться еще один звуковой сигнал. Когда это произойдет, в течение 6 секунд включите зажигание на 3 секунды, не больше, после чего отключите его, а ключ можно оставить в замке.
  7. После этих действий должно раздаться еще три сигнала, ключ при этом извлекать не надо. Подождите не менее десяти секунд и только после этого извлеките ключ. Если по каким-то причинам системы не была активирована, то процедуру нужно повторить.


Для того чтобы понять какую систему следует подключить, сначала нужно разобраться от кого мы хотим защититься:

  1. Мелкие мошенники, шарящие в бардачках, скручивающие автомобильные диски. Таких способна отпугнуть просто мигающая лампочка, имитирующая сигнализацию.
  2. Воришки, вскрывающие автомобили с целью вынуть автомагнитолу. Они приловчились обходить сигнализации и в течение 5 секунд, разбивая стекло головой, вытаскивают из машины все ценное. Выход один — не оставляйте в машине дорогие предметы, сумки и другие ценные вещи и установите сигнализацию с автозаводом.
  3. Есть умельцы, которые, разбив стекло, проникают под капот автомобиля, обесточивают его. Таких немало и защищать свое авто следует именно от таких охотников. У них свои рабочие точки и дворы. Если на авто установлена сигнализация без автозавода то владелец не заметит всех этих маневров.


Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.

Монтаж противоугонной системы производится в таком порядке:

  1. Сначала установите сирену в моторный отсек, при установке учтите, что на нее не должна воздействовать влага или высокие температуры.
  2. Закрепите концевик сигнализатора капота.
  3. На сам мотор необходимо установить контроллер температуры силового агрегата.
  4. Слева от блока цилиндров вы можете увидеть заглушку — через нее необходимо протянуть все кабеля от сирены, контроллера и установленного концевика открытого капота. Когда все провода будут в салоне, необходимо произвести диагностику заглушки и надежность крепления проводов.
  5. После выполнения этих действий нужно установить блок управления противоугонной системы, его лучше всего поставить за контрольным щитком. При монтаже учтите, что блок должен быть надежно закреплен, иначе на него будут воздействовать вибрации, а это ни к чему хорошему не приведет.
  6. Теперь откройте блок с предохранителями — на его нижнюю планку нужно вмонтировать сервисную кнопку Valet. Также здесь же можно поставить и датчик удара, в соответствии с сигналом которого будет включаться сирена.
  7. Далее, переходим к монтажу передатчика, его можно поставить неподалеку от зеркала заднего вида или напротив водительского кресла. Как правило, этот адаптер фиксируется с помощью скотча. Если в комплекте световой индикатор идет отдельно, то его можно установить в корпусе стойки. Лампочка фиксируется на клей.
  8. Следующим этапом будет подключение провода к концевику двери, к этому проводу затем вы подключите проводку от оставшихся дверей. Переходим к багажному отсеку и укладываем проводку, подключая соответствующий кабель к концевику.
  9. Теперь вам остается только подключить все необходимые контакты к блоку управления, а также к замку зажигания. Для этого используйте схему, расположенную выше.

Установка сигнализации

Установка сигнализации с автозапуском своими руками

Установка сигнализации с автозапуском спасла тысячи автомобилей во всем мире, часто, ловя на горячем мошенников и воров, которые ищут так называемую — легкую добычу. Соответственно поэтому крайне необходимо устанавливать надежную охранную сигнальную автомобильную систему на свое транспортное средство автомобиль, даже в случае наличия базовой и стандартной системы, которая обеспечивает безопасность авто от взлома или угона. Ведь автомобиль — вещь дорогая, а, таким образом, очень пользуется пристальным интересом и вниманием у лиц, занимающихся криминальными преступлениями. Поэтому крайне желательно

установить сигнализацию с автозапуском сразу же после приобретения авто.

Существуют разные методы и способы защиты автомобиля от взлома и угона, начиная от таких простых систем, как блокираторов рулевого колеса и газ/тормоз педалей и заканчивая уже усложненными автоматическими и электронными охранными блоками. В этом плане оптимальный вариант – это лучшая сигнализация с автозапуском.

Самая упрощенная сигнализация для авто должна быть укомплектована минимальными необходимыми функциями, то есть обеспеченной:

— блокировкой двигателя;

— автоматическим сигналом на открытие капота, багажного отделения и других дверей;

— противоударным датчиком.

В самой лучшей сигнализация с автозапуском предусмотрен ряд дополнительных возможностей.

Установка своими руками сигнализации с автозапуском требует от автовладельца наличия некоторых знаний в области авто электроники. Конечно же, получить ответ на вопрос, как установить самому сигнализацию с автозапуском, можно получить от своего знакомого. Но это актуально, если вы уверены, что у него имеются соответствующие знания и умения. Потому напрашивается сразу вывод о том, что в устанавливать своими руками сигнализацию с автозапуском все же нежелательно, а лучше довериться специалисту.

Однако, бытует мнение, и не беспочвенное, что в автосервисах используют давно отработанные схемы установки автосигнализации. Поэтому, все тонкости и нюансы, которые имеет каждая

схема установки сигнализации, давно известны угонщикам. А вот, как установлена самостоятельно сигнализация с автозапуском, они вряд ли поймут и быстро разберутся. Ведь народные умельцы способны делать ту же работу также качественно. Выбор за вами, в любом случае.

Однако, следует помнить, что даже дорогая авто сигнализация, которая установлена неправильно, в лучшем случае будет неправильно работать, а в худшем – приведет к выходу из строя всей бортовой электроники. Некорректно подключенная автосигнализация может стать причиной возгорания автомобиля. Поэтому цена установки сигнализации с автозапуском никогда не должна быть основополагающим факторов выбора между самостоятельной и профессиональной установкой. Ведь цены наустановку сигнализации с автозапуском варьируются в широком диапазоне.

Важней всего – это определение тех функций, которые вы бы от нее хотели получить. Систему лучше выбрать с силовыми, а не слаботочными выходами на поворотники или габариты. Сигнализация должна быть оснащена предохранителями на проводах. Оптимальный вариант — система с разными кнопками постановки. При этом сирена для обычных сигнализаций может быть автономной однотональной. А вот сирены с мощностью в 20 Вт подходят для сигнализаций с обратной связью.

20.11.2014

Установка Starline A91 своими руками

Сигнализация Starline A91 является весьма надежных охранным устройством для машины, с этим Вы можете познакомить в нашем обзоре автосигнализации Старлайн А91. Несмотря на то, что эта модель очень надежна и функциональна этого все равно не достаточно для надежной защиты автомобиля. Помимо покупки то или иной модели стоит задуматься о правильной установки сигнализации. Установка автосигнализация Старлайн А91 является достаточным сложным заданием для новичков. Вы должны знать какие инструменты понадобятся, на, что стоит обратить внимание  и многое другое о чем наши специалисты рассказывают ниже.

Общие требования

Сигнализация Старлайн наделена параметрами, обеспечивающими безопасные, комфортные условия использования при доступной цене. Надежное функционирование сигнализации Starline А91 необходимо увязывать с общими требованиями по ее применению, которые изложены в руководстве по эксплуатации. К главным относятся:

  • Парковка автомобилей должна выполняться с учетом дальности действия брелока;
  • Необходимо учитывать трансмиссию транспортного средства;
  • Обозначены меры безопасности при включении автозапуска.

В руководстве по эксплуатации изложены последовательность установки, настройки, использования охранного устройства (руководство можете скачать ниже).

Богатый набор опций делают автосигнализацию Старлайн востребованной в России и государствах ближнего зарубежья. Технические характеристики, представленные ниже, делают удобным пользование сигнализацией Starline A91.

  • Радиосигналы автосигнализации передаются с частотами 433,05 – 434,79 МГц;
  • Рассчитана на 128 управляющих каналов;
  • Брелок сигнализации Старлайн A91 срабатывает с расстояний в режимах: передачи – 800 м; пейджера – 2 000 м; в случае использования пульта без обратной связи – 15 м;
  •  Автосигнализация Starline A91 работает при температурах -400 – +85 0C;
  • Максимальная величина токов составляет – 200 мА – 25 А;
  • Сигнализация Старлайн функционирует при напряжении от 9 до 18 В;
  • Пульты управления срабатывают от источников питания: 1,5 В – для пульта имеющего обратную связь; 3 В – с отсутствием.

Рекомендации по использованию и установке

Автосигнализация Старлайн A91 может быть использована на любом автомобиле, имеющем бензиновый, дизельный или турбодвигатель, с ручным или автоматическим управлением. Он совместим с любой линейкой защиты, созданной тем же производителем, Старлайн, в том числе с системой GSM поиска, иммобилайзерами, охранными системами, элементами блокировки, легко заменяет аналоги предыдущих версий.

Все отзывы счастливых обладателей автосигнализаций Starline A91, созданных компанией старлайн, говорят о качестве и надёжности выпускаемой продукции, об удобстве её использования, о полном доверии к производителю, о готовности знакомиться с обзорами новинок и усовершенствований компонентов приборов, выпускаемых данной фирмой.

Выделяя A91 среди последних разработок компании, владельцы автомобилей утверждают, что обновления предыдущей серии системы защиты улучшили автосигнализацию по всем показателям (и дизайн, и информирование, и использование), что позволяет им быть более уверенными в сохранности своего имущества.

Если использовать стандартное подключение автосигнализации Starline A91, то будет использоваться лишь одна блокировка двигателя, которая подключается к замку зажигания машины. Лучше всего подключить дополнительные блокировки двигателя. Сделать это можно прочитав инструкцию по установке. В инструкции также подробно описано возможность подключения беспроводного реле.

Знакомясь с отзывами о автосигнализации Starline A91, отмечаются многие достоинства, такие как опция автозапуска, контроль многих параметров, дальность действия на многих режимах. Упоминается в отзывах надежная работа.

Автовладельцы, использующие автосигнализацию Starline A91 для защиты своего автомобиля практически не находят недостатков в работе автосигнализации и охотно дают положительные рекомендации по использованию.

Есть и недостатки: некоторых не устраивает стоимость сигнализации Старлайн и установки; не все могут самостоятельно запрограммировать опции; отмечаются некоторые сбои при низких температурах.

В то же время, некоторые из пользователей считают двухкнопочное включение автсигнализации менее удобным, чем с помощью одного нажатия в аналогичных системах.

Starline A91 Dialog инструкция по эксплуатации.

Starline A91 Dialog инструкция по установке.

Комплектация поставки

Помимо базовой комплектации которая указана в нашем обзоре сигнализации Старлайн А91 можно установить дополнительные модули которые помогут увеличить надежность.

Надежность автосигнализации Старлайн A91 увеличится в разы с приобретением GSM-модуля Starline. Важное достоинство рассматриваемой сигнализации то, что встраиваемый телематический GSM-модуль может работать с сотовой связью. Цена увеличится соответственно, но устройство того стоит. Подключенный модуль, вне зависимости от расстояния обеспечивает:

  • Обмен информацией с базовым блоком.
  • Подачу команд на автозапуск из любой зоны, покрываемой сетью.
  • Очевидным достоинством устройства Старлайн является возможность подачи команд на включение вспомогательных опций, например – обогрев сидений.
  • Определение координат и отслеживание нахождения автомобиля.

При встраивании GSM-модуля в контур автосигнализации Старлайн A91 владелец получает на телефон голосовое оповещение или SMS-сообщения. Любой из способов программируется в настройках. GSM-модули управляются от телефонов, при помощи разработанного приложения StarLine Телематика для ОС iOS, Android в AppStore, Andriod Market.

Цена GSM-модуля, сигнализации Starline A91, соответствует исполнению. Автомобилистам предлагается несколько вариантов, которые расширяют функциональные возможности автосигнализации Starline A91.

К охранно-телематическим системам относятся StarLine М20, StarLine M30, с модификациями. Их действие распространяется на территорию, на которой действует встроенная GSM-карта. Моделью М30 определяются координаты автотранспорты в пределах 3 – 4 м.

Как видно из сказанного выше установка сигнализации Старлайн А91 своими руками не такое сложное занятие. Достаточно иметь необходимый инструмент и начальные знания, а также потребуется инструкция по установке. Но стоит знать, что установку сигнализации своими руками Вы делаете на свой страх и риск. Наши специалисты все же рекомендуют для установки сигнализации обратиться в специализированное СТО. О том кому лучше доверить установку сигнализации можете познакомиться в нашей статье где устанавливать сигнализацию.

Подбор сигнализации на Ниву – установка, цены, автозапуск. Защита от угона для автомобиля Niva

Защита Нивы от угона

Для установки сигнализации на Ниву используются только аналоговые подключения; рассмотрим, какая противоугонная система лучше всего подойдет для российского внедорожника.

На Ниву можно установить любую автосигнализацию, при этом все подключения будут только по аналоговым цепям: ряд сервисных функций будет недоступен, но на качестве противоугонной защиты это никак не скажется.

Самые базовые модели будут охранять весь периметр автомобиля, и уведомлять владельца о несанкционированном воздействии на транспортное средство, включая удары, наклон и движение; управление будет осуществляться с ЖК-брелока. Более продвинутые системы позволят осуществлять управление с мобильного телефона – как по Bluetooth, так и по GSM, контролируя автомобиль на неограниченном расстоянии.

Цены

Ниже приведены сигнализации, которые мы рекомендуем для данного автомобиля. Цена напрямую зависит от функционала — дешевле всего будет стоить простая модель с обратной связью на ЖК-брелок, а более продвинутые модели предложат управление сигнализацией со смартфона по GSM и Bluetooth, определение GPS-координат и другие возможности.

Все цены на сайте актуальны — уже сейчас вы можете выбрать модель охранной системы, ориентируясь на бюджет, которым располагаете.

Автозапуск

Если установлена сигнализация с автозапуском Нива будет заводиться автоматически, при достижении определенного напряжения аккумулятора или температуры двигателя. Кроме того, двигатель может запускаться в заранее установленное время или через заданные промежутки времени, а также вы можете заводить его дистанционно, за 5-10 минут перед началом поездки.

Установка сигнализации на Ниву не представляет никаких проблем, а время и цена установки напрямую зависят от выбранного охранного комплекса и количества реализуемых функций.

Установка сигнализации на Ниву

При установке любой сигнализации Pandora на Ниву вы будете в курсе:

  • напряжения аккумулятора
  • состояния всех охраняемых зон
  • любого воздействия на автомобиль

В некоторых сигнализациях уже есть GPS-модули, которые позволяют определить актуальные координаты автомобиля и отследить проделанный путь. Однако, может быть хорошей идеей установить обычную сигнализацию на Ниву, дополнив ее GPS-трекером: в отличие от модуля сигнализации, трекер полностью автономен и не связан проводами с охранной системой, поэтому найти его будет крайне проблематично. На экране мобильного телефона вы сможете в любой момент проверять текущие координаты, смотреть треки и настраивать геозоны (последнее особенно актуально, если вы даете свой автомобиль кому-то еще).

Установка сигнализации с автозапуском своими руками на лачетти

Главная » Разное » Установка сигнализации с автозапуском своими руками на лачетти

Установка сигнализации на Шевроле Лачетти от студии RealZvuk

Установка сигнализации StarLine A93 на Шевроле Лачетти, сигнализация клиента, от нас только работа по установке.

[meta_gallery_carousel id=»4841″ slide_to_show=»3″ autoplay_speed=»1000″ speed=»500″ dots=»false» ]

Автомобиль относится к легкой степени сложности при установке автосигнализации с дистанционным запуском двигателя своими руками. Разбираем подрулевую, снимаем левый порог, снимаем кожух руля, откручиваем щиток приборов и вынимаем его. За щиток приборов, возможно, установить блок автосигнализации, а антенну сигнализации установить по центру лобового стекла.

Провода начинаем прозванивать в левом пороге. Концевик дверей фиолетовый (минусовой). Концевик багажника розово черный (минусовой). Поворотники голубой и синий. Центральный замок светло синий-белый закрытие, желтый открытие. Управляются по минусу.

Стоп сигнал в левом пороге голубой провод.

Провод ручника вызваниваем на большом белом разъеме щитка приборов, цвет провода фиолетово белый.

Генератор для подключения провода контроля заведенного двигателя, можно вызвонить на большом белом разъеме щитка приборов, цвет провода коричневый.

Силовые провода для подключения автозапуска двигателя, прозваниваем на замке зажигания. Плюс постоянный красно черный. Зажигание розовый. 2-ое зажигание оранжевый. Стартер желтый.

ACC коричневый.

Провода сирены и концевика капота протягиваем под капот, их можно протащить через штатную резинку слева под рулем ,используя специальную протяжку.

Устанавливаем обходчик иммобилайзера и подключаем его к автосигнализации.

Устанавливаем кнопку валет и датчик удара в удобном месте.

Программируем автосигнализацию согласно подключениям. Проверяем, самостоятельно установленную автосигнализацию.

Стоимость установки:

Сигнализации 4500р. Итого на данный момент стоимость данной услуги и оборудования 4500р. По времени установка заняла 3.5 часов

Цепь Цвет Расположение
+12 v красный Белый разъём за левой бочинкой
Зажигание розовый
Общий провод концевиков (-) белый Белый разъём за левой бочинкой
Открытие багажника (+) коричневый Жгут в левом пороге
Триггер багажника* (-) синий Белый разъём за левой бочинкой
Поворотники (+) синий Белый разъём за левой бочинкой
голубой
Ц.З. запирание (-) салатовый\белый Жгут левого порога
Ц. З. отпирание (-) желтый
Бензонасос серый
Датчик генератора (+) коричневый Белый разъём за левой бочинкой
*В варианте хетчбека и универсала концевик багажника привязан к дверям (белый провод)

Установка новой сигнализации с автозапуском — Chevrolet Lacetti 5D, 1.4 л., 2007 года на DRIVE2

И так сменил свой старый Sheriff 925 V.2

шериф

на Cenmax с автозапуском, купил еще в декабре но поставил только на днях.До этого собирал блок к шерифу автозапуска на реле, пользовался всего пару раз, вот фото:

1

2

за основу брал кучу схем но все равно сделал по своему, собрал из 7 реле одного транзистора и одного конденсатора, по принципу работы: подаем сигнал — импульсный 0.8с включается реле поддержки питания (реле противотуманных фонарей) и включается обходчик иммобилайзера, включается реле зажигания накачивает бензонасос, далее таймер на транзисторе и конденсаторе через 3с включает реле стартера, максимальное время вращения стартера 6-7с (из реле поворотов) это если не заводиться, если завелась, то от контрольной лампы заряда генератора подается + и реле стартера выключается, далее включается реле аксессуаров (печка свет и т. д), все машина завелась, глушить также подаем импульс — на 0.8с и машина глохнет все выключается.Теперь перейдем к самому интересному новой сигналке с модулем автозапуска и сборке обходчика иммобилайзера.

обходчик

Для изготовления нам потребуется:— пластик любой по желанию— реле маленькое на 1А— провод сигнальный чем компактнее тем лучше, но чтобы медь была потолще, у меня миллиметра 3-4 толщиной был, 1 метр— медная проволока от какого нибудь разбитого трансформатора, у меня была тонка 0.5мм примерно— клей— изолента— двухсторонний скотч— ключ ну или вынутый транспордер— медный провод 0.5 квадратаКоробочку клеем маленькую примерно чуть больше ключа, далее я брал спичечный коробок и намотал на него проволоку примерно 50-60 витков, шириной чтобы черная часть ключа вся закрылась этой катушкой, далее склеил витки вместе и замотал озолентой, вклеил ключ внутрь катушки на двойной скотч чтоб не соскакивала, приклеил ключ и катушку в коробку. далее вклеил реле которое без сигнала от сигнализации нормально разомкнуто, то есть разрывает один контакт нашей катушки, припаиваем плюс и минус к реле, припаиваем сигнальный кабель к катушке, обходчик готов.

Далее снимаем иммобилайзер и припаиваем напрямую к антенне наш сигнальный кабель от обходчика через разъем для удобства демонтажа

Далее подключаем силовые провода автозапуска к замку

Сигнал от лампы заряда и ручник подключил у щитка приборов вот по этой схеме:

остальное по карте старлайна но припаял в разъем С202, плюс блокировка нескольких важных электро цепей, подключил от сигнализации через микро реле вежливую подсветку салона, провел провод для концевика багажника и подключил его у задней двери, розовый с черной полосой индикатор тоже задействовал.

Итог запуск с первой попытки, осталось поставить датчик нейтрали.

Цена вопроса: 2 700 ₽

Проблемы с установкой Chevrolet Lacetti Sedan + StarLine A91 Dialog / Самостоятельная установка Forum / StarLine

0

установить сигнализацию на Лачетти седан 2008 года выпуска. Я по карте монтажа с ультрастара подключил некоторые провода, остальные не знаю куда подключать. .

По той же карте монтажа… Но с перепроверками проводов.

Не знаю куда подключать провода:Концевик дверей (+)

Если концевик дверей МИНУС подключен, то никуда.

Открытие багажника (желто-черный провод с сигнализации)

либо к слаботочному проводу в проводке машины, где появление массы вызывает отпирание багажника, либо подключение можно сделать только с установкой дополнительного реле. А если штатно багажник электрически не отпирается (только механическим рычагом возле сиденья и/или поворотом ключа в крышке багажника) , то еще и электропривод отпирания надо как-то прицепить к замку в крышке багажника и собрать схему, приведенную в инструкции по установке А91… Её нет в коробке с сигнализацией, но она есть на сайте.

И подробно бы куда подключать стояночный,

к проводу с концевика под ручником вот по такой схеме

И подробно бы куда подключать…. тахометр,

к проводу на приборной доске, если там есть аналоговый сигнал тахометра (искать лучше осциллографом) или на форсунке на тот провод, где импульсы (но могут быть перекруты стартера). ..

откуда лучше брать плюс для сигнализации.

Лучше прямо с + клеммы аккумулятора. Но на большинстве нестарых машин хватает и на замке зажигания подключиться…

Однако пугают слова

Вроде в проводке понимаю немного, но пришел в ступор…

И лучше бы доверить установку сигнализации тому, кто понимает МНОГО и ИМЕЕТ ОПЫТ и такая несложная в общем-то машина не приводит его в ступор. Даже без карты монтажа……

Так будет безопаснее для машины и продуктивнее для конечного результата.

Хороших установщиков можно поискать тут

Поймите — качественная и грамотная установка сигнализации давно перестала быть просто прикручиванием её проводов к проводке автомобиля по плакату-чертежу или карте монтажа, которая может быть от автомобиля другого года иди другой комплектации С ДРУГОЙ ПРОВОДКОЙ, отличающейся от проводки вашего автомобиля…

Установка сигнализации StarLine A91 Dialog ч.2 — Chevrolet Lacetti, 1.6 л., 2008 года на DRIVE2

Запоздалое продолжение, начало тут www. drive2.ru/cars/chevro…4062246863888506582/#post

Дело дошло до автозапуска. Для этого был отдельно приобретен модуль обхода штатного иммобилайзера StarLine BP-2. Нашел место для установки, протягиваем провода к мозгам сигнализации и вставля второй ключ в модуль обхода ( к сожалению только так)

вот так его размещать

Петлю я разместил так

еще вид

Сразу предупреждаю, петлю от модуля прикрепляйте как можно ближе к штатному иммобилайзеру иначе ни чего работать не будет ( проверенно)

Проверил как все работает, заводится. Как отрабатывают датчики, теперь время ставить блокировки. Ну это кому как угодно, я взял дополнительное реле и разомкнул пару важных цепей, без которых ни куда не уедешь. Сразу добавлю что это не единственная блокировка. Какая бы хорошая сигнализация не была, она взламывается.

Вот наверно и вся установка. На всю установку сигнализации ушло около 12 часов, в несколько этапов.

Цена вопроса: 500 ₽ Пробег: 80500 км

Установка сигнализации на Шевроле Лачетти (Chevrolet Lacetti)

Установка сигнализации всегда кажется трудной и даже невозможной для автолюбителя. Но если немного разобраться, все не так уж и сложно и установить можно ее часа за четыре, человеком, который ни разу этим не занимался. Рассмотрим установку простой штатной сигнализации Конвой.

Перед началом установки, нужно прочитать внимательно инструкцию и определиться, какие функции будете подключать. В данном случае подключаем к сигнализации зуммер, концевик под капот, подключаем концевики дверей и центральный замок. Этого достаточно для такой сигнализации.  Просматриваем схему подключения в мануале прилагающийся к любой автосигнализации. Отбираем провода, которые идут по салону отдельно, а под капот отдельно.

Подготавливаем салон к установке сигнализации, рис 2, 3.

Снимаем обшивку с двери, рис 4,5, для подключения центрального замка. При штатных центральных замках, установленных на автомобиле, очень часто, вместо активатора стоит обычный концевик и при подключении центрального замка от сигнализации, срабатывают только три двери, без водительской.

Далее устанавливаем активатор на водительскую дветрь, рис 6.

В шевроле на дверях есть штатные места для установки и вам только нужно с помощью отвертки прикрутить активатор двумя саморезами и закрепить тягу, рис 7.

После подготовки водительской двери, переходим к подключению проводки под капотом, рис 9.

Проведя с салона провода под капот, по шахте под левым крылом, рис 10, начинаем подключение.

Подключаем концевик на открывание капота, рис 11, постоянный плюс на сигнализацию от аккумулятора.

Сигнальный контакт к реле габаритов и устанавливаем ревун, рис 12. Правильность установки описана в мануалах к сигнализациям, потому что некоторые сигнализации управляют габаритами — плюсом, а некоторые — минусом. И утверждать, что именно так делать — нельзя, поэтому внимательно читайте мануалы.

Далее подключаем все проведенные контакты к блоку сигнализации, а минус берем с конструкционного блока на рис 13.

После подключения подкапотной проводки, подключаем концевики дверей, их сигнал можно взять из штатной проводки возле двери водителя №1 (желто — красный провод), рис 14. Подключаем в том же месте и проводку центрального замка №2 (белый) и №3 (синий), рис 14.

В водительской двери  подключаем активатор к белому и синему проводу рис 15.

После всех необходимых подключений, проверяем работоспособность сигнализации. Если вы подключили все верно и ни в чем не ошиблись, совет — проверить несколько раз, то сигнализация будет работать безупречно.

После проверки, рис 16, нужно уложить проводку, так чтобы она не мешала и ее не было видно, рис 17,18,19.

Собираем обшивку двери, убеждаемся, что под капотом ни чего не забыли и закрываем его. После установки сигнализации, в автомобиле, ни что не должно напоминать о разборке салона, рис 1.

Все выполняйте с особой аккуратностью, если чего то не поняли, то внимательней читайте литературу, и если что-то не получается, читайте возможные неисправности. Удачи!

Подключение автозапуска без ключа и обходчика иммобилайзера — Chevrolet Lacetti, 1.6 л., 2008 года на DRIVE2

Всем привет!Сразу оговорюсь. за сохранность вашего автомобиля я ответственности не несу!Все это в ознакомительных целях .Делаете на свой страх и риск !Автомобиль с автозапуском легче угнать так как ключ или чип находится в обходчике иммо .Нужно время чтоб обнаружить блок с чипом, а дальше сами знаете. То есть. Штатная система иммо уже отключена и уязвима. Но если уж решили делать то можно обойтись без обходчика и самого ключа . сэкономив на покупке обходчика иммо + не нужно оставлять ключ или чип из ключа в автомобиле.

Для того чтоб обезопасить и не дать угонщикам халявного угона автомобиля нужно: Подключить в разрыв питания штатного иммо реле блокировки . Чтоб при не санкционированном доступе в автомобиль он обрубил питание на иммо и цепь зажигания . Тем самым если автомобиль работал он заглохнет и дальнейший перезапуск двигателя будет невозможным . Без родного ключа с чипом . Вот видео как это реализовать

К стати вот запись в бж Азиза ДжентроводаКомментарии и помидоры приветствуются 🙂

Установка автосигнализации и дистанционного стартера

Мобильная безопасность и установка удаленного запуска специализируется исключительно на установке автосигнализации и удаленного запуска. Идеально для этого времени года, потому что никому не нравится садиться в неудобную машину. Вы удивитесь, почему вы так долго ждали!

Этот DVD начинается с обзора мобильных систем безопасности и обсуждает различные функции и опции, доступные в установке автомобильной сигнализации, чтобы вы знали, какие функции вам нужны.Затем рассматривается предварительная проводка для установки автосигнализации вне автомобиля, чтобы сэкономить время в будущем. И два из наиболее неправильно понятых элементов, реле и диоды, объясняются простыми словами, чтобы вы могли понять эти важные компоненты. Оттуда он перемещается в автомобиль, чтобы проверить необходимые провода и фактическое подключение системы. Видео завершается надлежащими процедурами тестирования и советами по поиску и устранению неисправностей, чтобы убедиться, что ваша установка работает правильно, не вызывая ложных тревог.Никто не хочет быть таким соседом!

Показанная устанавливаемая система является верхней частью линейки, которая объединяет системы мобильной безопасности и удаленного запуска / бесключевого доступа с возможностью двусторонней пейджинговой связи. Это позволит вам увидеть, как устанавливаются самые современные сигнальные устройства, чтобы вы могли установить аналогичную систему или более простые модели с меньшим количеством функций.

Установка автосигнализации

может быть очень неприятной для новичка, поэтому это видео было разработано для того, чтобы шаг за шагом показать вам все этапы процесса.Использование этих методов в указанном порядке позволит избежать ошибок и переделок, повысив надежность и скорость. И все наши видео были созданы сертифицированным мастером-установщиком MECP, поэтому вы будете знать, что учитесь делать это правильно.

Вот некоторые из тем и приемов, которые вы изучите, которые помогут вам сэкономить время, деньги и сэкономить время.

Видеообзор

  • Инструменты и материалы , необходимые для завершения установки

  • Схемы подключения автомобиля и где их получить за бесплатно

  • Мобильная безопасность и удаленный запуск / Обзор функций входа без ключа

  • Обзор компонентов сигнализации (, что представляет собой каждый элемент и что он делает )

  • Реле и диоды и как их эффективно использовать в вашей установке

  • Предварительное подключение сигнализации для простой установки в автомобиле

  • Обзор аварийной сигнализации Функции и соединения проводов

  • Обзор различных систем дверных замков , используемых в современных автомобилях
    (3-проводный, 5-проводный / обратная полярность и т. Д.)

  • Подключение дополнительных реле для увеличения возможностей сигнализации

  • Тестирование и проверка электропроводки автомобиля по монтажному листу

  • Установка сирены и провод от подкапотного пространства

  • Крепление компонентов сигнализации для скрытых установок

  • Регулировка датчика для надежности и уменьшения количества ложных срабатываний

  • Тестирование окончательной установки

  • Устранение неполадок при установке и распространенных проблем , обнаруженных во время установки

  • Доработка установки на тормозить воров
