Стояночный тормоз, устройство и механизм ручного тормоза

С момента времени Х, когда заурчал двигателем первый, пока экспериментальный, прототип автомобиля, конструкторская мысль непрестанно двигалась вперед, воплощаясь в металле, пластмассе или в пластинках кремния. Шла черепашьим шагом, летела, как птица, но только вперед, придавая нашим любимцам такой привычный и узнаваемый вид.

Герой сегодняшней статьи, стояночный тормоз, так же претерпел ряд кардинальных изменений, приобрел «интеллект», а сложностью конструкции превосходит станки с ЧПУ, собиравшие автомобили в середине 70-х годов двадцатого столетия.

Сколько в автомобиле тормозных систем

Три. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:

Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:

  • Механический привод
  • Гидравлический
  • Электрический
  • Пневматический

Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.

Запасная — выполняет функции рабочей, при ее полном или частичном отказе. Конструктивно может представлять собой автономный узел или быть частью основной системы. Использует механизмы рабочей системы.

Стояночная — известная больше как ручной тормоз, служит для длительного удержания авто на месте, препятствует скатыванию по наклонной поверхности. При вождении транспортного средства используется для начала движения по наклонной поверхности вверх. Использует элементы рабочей.

Как это работает

Принцип работы стояночного тормоза легче всего пояснить на примере системы с механическим приводом.
Механический ручной тормоз представляет собой систему из управляющего рычага, посредством тяг и системы тросов связанного с фрикционными механизмами колес.

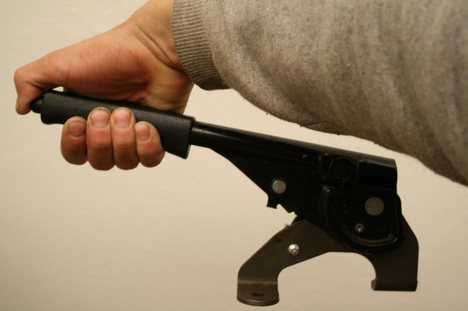

Рычаг ручного тормоза, оснащенный храповым колесом для фиксации в рабочем положении, передает усилие на систему из одного, двух или трех тросов, соединенных с тормозным механизмом задних колес транспортного средства. Наибольшей популярностью пользуется схема с использованием трех тросов, одного центрального и двух боковых. Для обеспечения равного усилия на тормозных механизмах правого и левого колеса, центральный трос соединен с боковыми через специальную деталь сложной формы, так называемый уравнитель.

Элементы стояночного тормоза соединены с тросами посредством регулируемых наконечников. Такая схема позволяет производить подстройку системы без трудоемкой замены основных элементов привода.

Рычаги фрикционных механизмов, связанные с тросами, разводят тормозные колодки, прижимая их к поверхности барабана. Разблокировать стояночный тормоз, или снять автомобиль с ручника, можно опустив рычаг механического привода. Возвратное устройство вернет колодки в первоначальное положение и освободит тормозной барабан.

Просмотр небольшого видеоролика позволит яснее понять принцип работы стояночного тормоза.


Историческая справка. Барабанные тормоза были изобретены французским инженером Луи Рено в 1902 году. До 1930-х годов использовалась схема, в которой колодки разводились при помощи системы рычагов, позднее стали использовать небольшие по размеру тормозные цилиндры. Устройство барабанного тормоза подразумевает быстрый износ колодок, и до изобретения в 1950-х годах саморегулирующегося механизма, система требовала постоянной подстройки. С 1970-ого года на передние колеса легковых автомобилей устанавливают дисковые тормоза. На задние – как правило, барабанные, поскольку стояночный тормоз наиболее эффективно работает именно с этим видом фрикционных механизмов.

Тюнинг гидравлической системы

Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля.
Простая схема включает в себя:

  1. главный тормозной цилиндр;
  2. расширительный бачок;
  3. регулятор давления;
  4. два тормозных контура, для передних и задних колес транспорта.

При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов. Разблокировка при снятии давления выполняется при помощи возвратного механизма.

Схема работы гидравлического ручника станет яснее после просмотра следующего видео.


Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.

По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.

Внешний вид ручного гидравлического тормоза.


Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.

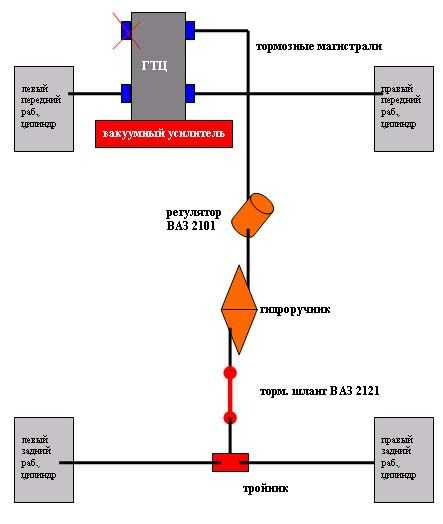

Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.


Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.

Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

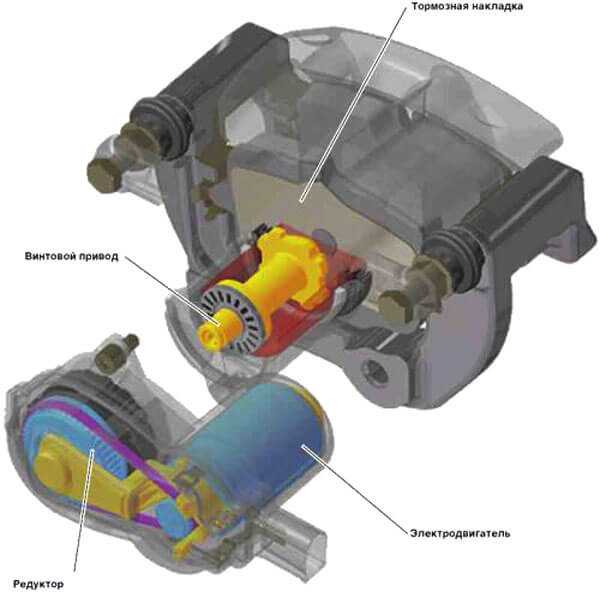

Электронный привод стояночного тормоза. Схема исполнительной части.


Электромеханический стояночный тормоз включает в себя:

  • входные датчики;
  • электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

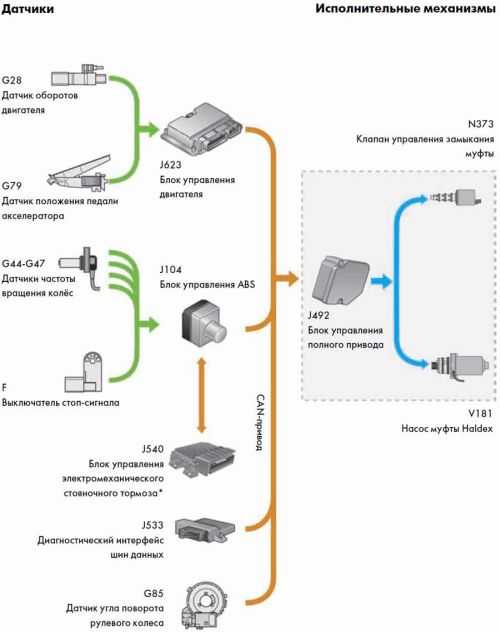

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Общие рекомендации при использовании стояночного тормоза

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

znanieavto.ru

Устройство стояночного тормоза: механический и даже электронный

Коллеги-автолюбители, без сомнения, что изучить устройство стояночного тормоза будет не только интересно, но и полезно всем, кто хоть раз садился или планирует сесть за руль.

Вы наверняка знаете, что нужно делать, чтобы заставить автомобиль не двигаться и стоять на месте – нажать на тормоз. Если это кратковременная остановка, то можно и педальку подержать, но при длительной стоянке никто кроме ручного тормоза с такой задачей не справится.

Без ручника не обходится ни одна машина, причём присутствует он на транспортных средствах с зарождения самого автопрома как такового.

Чем полезен ручник?

На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.

Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.

Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

  • винтовой механизм;
  • кулачковый;
  • барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Другие разновидности стояночных тормозов

Помимо классического ручника с механическим приводом, устройство стояночного тормоза может выглядеть и в других вариантах исполнения.

Так, к примеру, современные автомобили всё чаще получают так называемый электромеханический стояночный тормоз, который не имеет прямой связи между водителем и механизмами колёс. Включается он кнопкой, а затягивание колодок происходит при помощи электромоторов.

Ещё одним вариантом ручника может быть гидравлическая схема, так называемый гидроручник. Он представляет собой интегрированный в основную тормозную систему гидроцилиндр, активирующийся привычным рычагом в кабине.

Правда, в этом случае общая надёжность тормозов падает, ведь лишившись гидравлики (пробой магистрали, например) ручник уже не поможет остановиться.

Вместо эпилога

В завершение хотелось бы напомнить, что стояночный тормоз – это одна из гарантий безопасности автомобиля, поэтому следить за его техническим состоянием крайне важно.

Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места. В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики.

На этом всё, спасибо, что изучаете автомобили вместе со мной, друзья!

auto-ru.ru

Стояночный тормоз винт-гайка | Стояночный тормоз

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза:
1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12  пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа:
1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении.  В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины:
а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

При нажатии на рукоятку разблокировки 1 подпружиненный храповик 4 фиксации педали отжимается рычагом разблокировки 18. При этом он выходит из зацепления с зубчатым сегментом,  разблокируя педаль. Благодаря демпфирующему действию газового упорного амортизатора, педаль плавно возвращается в исходное положение. Приводной трос ослабляется и выключает стояночный тормоз.

Рис. Привод тросового стояночного тормоза сегментного типа:
1 – рукоятка разблокировки; 2 – трос разблокировки; 3 – зубчатый сегмент; 4 – храповик; 5 – ось храповика; 6 – регулировочная пружина; 7 – нажимная пружина; 8 – направляющий рычаг; 9 – зубчатая рейка; 10, 14 – кронштейн педали; 11 – стояночный тормоз барабанного типа; 12 –  упор; 13 – трос стояночного тормоза в оболочке; 15 – ось педали; 16 – газовый упорный амортизатор; 17 – педаль; 18 – рычаг разблокировки

Постепенное растяжение троса и износ шарнирных соединений вызывают прогрессирующий люфт в приводе стояночного тормоза. Поэтому для нормальной работы привод нуждается в регулировке. В данной конструкции стояночного тормоза предусмотрена автоматическая регулировка. Механизм регулировки неподвижно закреплен между педалью стояночного тормоза и тросом. Принцип регулировки заключается в следующем. При отжимании рычага разблокировки 18 педаль стояночного тормоза 17 возвращается в исходное положение. При этом направляющий рычаг 8 прижимается к упору 12. Двигаясь дальше, направляющий рычаг преодолевает сопротивление нажимной пружины 7, отжимается вверх и освобождает зубчатую рейку 9. Под действием регулировочной пружины 6 зубчатая рейка поднимается вверх ровно настолько, насколько это необходимо для того, чтобы компенсировать люфт. При очередном нажатии на педаль стояночного тормоза нажимная пружина 7 снова прижимает направляющий рычаг 8 к зубчатой рейке 9, и она стопорится.

ustroistvo-avtomobilya.ru

Электрический стояночный тормоз — уже не ручной — журнал За рулем

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода.

включение стояночного тормоза (кнопка с восклицательным знаком), функция Auto Hold (кнопка с буквой А).

включение стояночного тормоза (кнопка с восклицательным знаком), функция Auto Hold (кнопка с буквой А).

включение стояночного тормоза (кнопка с восклицательным знаком), функция Auto Hold (кнопка с буквой А).

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги — достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве.

Кроме того, при эксплуатации отпадает необходимость в регулировках — электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом.

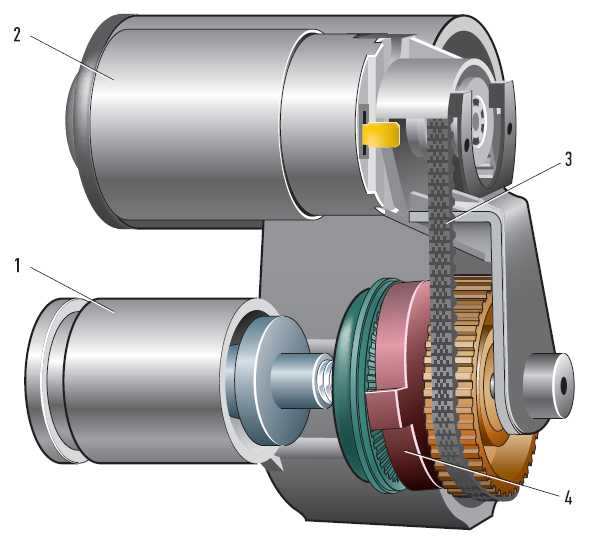

Колесный механизм стояночного тормоза:

1 — поршень тормозного цилиндра;

2 — электромотор;

3 — приводной ремень;

4 — редуктор с качающейся шайбой.

Электромотор через зубчато-ременную передачу связан с редуктором, понижающим в десятки раз скорость вращения выходного вала и позволяющим развить необходимое для работы тормозных механизмов усилие.

Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос — давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

Редуктор с качающейся шестерней:

1 — ведомая шестерня;

2 — выходной вал;

3 — ступица зубчатого шкива;

4 — зубчатый шкив;

5 — находящиеся в зацеплении зубья качающейся и ведомой шестерен.

Одна из главных деталей редуктора — качающаяся шестерня. Она установлена на ступице ведущего шкива под углом и потому качается при вращении. От поворота относительно корпуса редуктора ее удерживают два поводка, скользящих по внутренним стенкам корпуса редуктора. При движении только пара зубьев качающейся шестерни постоянно находится в зацеплении с зубьями ведомой шестерни. Причем у качающейся шестерни на зуб больше, чем у ведомой, поэтому полного зацепления нет. Лишь один зуб качающейся шестерни боковой поверхностью давит на ответную часть ведомой, поворачивая последнюю на небольшой угол. В результате за полный оборот зубчатого шкива ведомая шестерня смещается всего на зуб.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить — только включив зажигание и нажав педаль тормоза.

Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

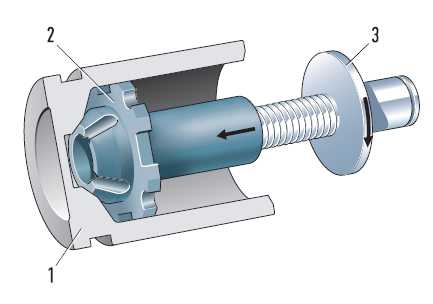

Поршень с винтовой парой:

1 — поршень тормозного цилиндра;

2 — нажимная гайка;

3 — шпиндель.

Винтовая пара преобразует вращение ведомой шестерни в поступательное движение штока. Тот давит на тормозной поршень, подводя колодки к диску. Усилие контролирует блок управления стояночного тормоза по величине потребляемого тока. Как только значение достигнет необходимой величины, электродвигатель отключится. При снятии с ручника мотор вращается в обратную

www.zr.ru

Как это работает: Электронный ручник

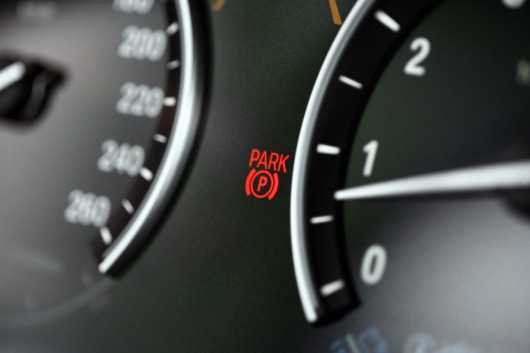

Что такое электрический стояночный тормоз в автомобиле?



Электронные ручники (EPB) в автомобилях начали появляться с начала 2000-х годов. В принципе электрический стояночный ручной тормоз был не нужен потребителям, так как всех устраивал классический ручник. Зачем же автомобильные компании начали применять новую технологию электронного ручника? На самом деле для этого были веские причины в автопромышленности. Давайте узнаем, что такое электрический (электронный) стояночный ручной тормоз, как он работает и зачем он пришел в современный автомобильный мир?



Что дает автопроизводителям электронный ручник? Во-первых, с помощью электронной системы ручника автомобильным компаниям нет необходимости в размещение в салоне автомобилей громоздкого и неудобного рычага стояночного тормоза.



Кроме того, также благодаря электронному ручному тормозу производители избавились от кабельно-тросового механизма, который соединял ручник в салоне с тормозными суппортами или цилиндрами (в зависимости от марки и модели), расположенные на задних колесах.

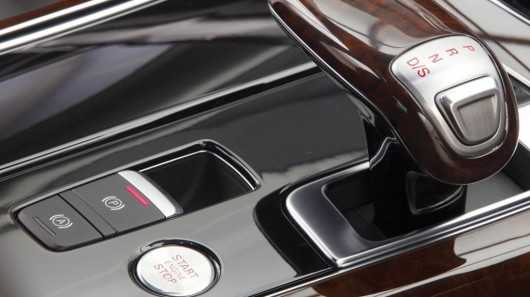

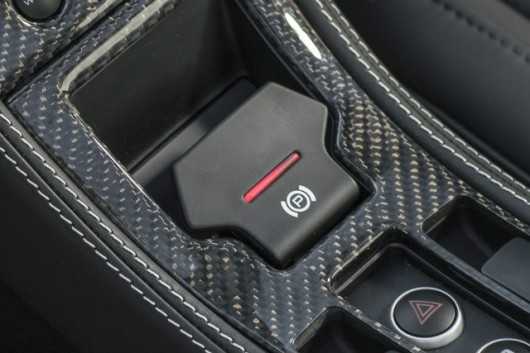

Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?

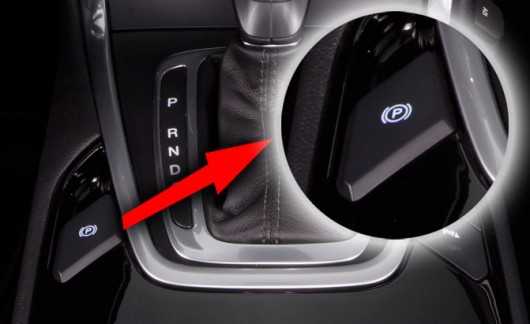

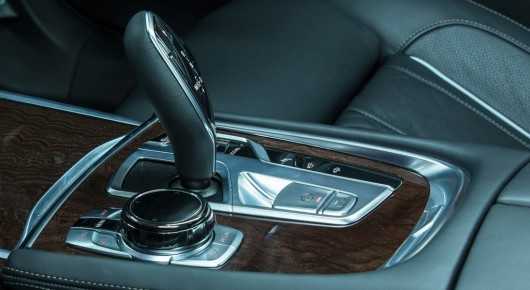

Вместо огромной ручки стояночного тормоза в современных автомобилях, как правило, теперь устанавливают миниатюрный переключатель или кнопку. Это позволило освободить место в пространстве между сиденьями на центральной консоли.



Получив дополнительное пространство на центральной консоли между передними сиденьями, автопроизводители получили больше пространства для дополнительных важных удобств, таких как держатели стаканов (подстаканники), пепельниц, кнопок или колес управления информационно-развлекательной системой (в некоторых моделях в этом месте появился полноценный тачпад, которым стало возможно управлять функциями автомобиля, как смартфоном).



Теоретически переключатель или кнопка электронного ручника может быть установлена в любом месте салона. Но чаще всего управление электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и пассажира. Это место оказалось оптимальным для легкой досягаемости водителя.



Правда стоит отметить, что в наши дни такие компании, как Мерседес и Порше, плывут против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего слева от рулевой колонки под приборной панелью. Кнопка, как правило, обозначается литерой «Р».

Но, несмотря на ее необычное месторасположение, электронным ручником легко управлять. Но это позволило компаниям Мерседес и Порше сэкономить ещё пространство между сиденьями спереди, оснастив центральную консоль дополнительными кнопками для других функций, отвечающие за уровень комфорта и удобства в автомобиле.



Как работает электронный ручник?

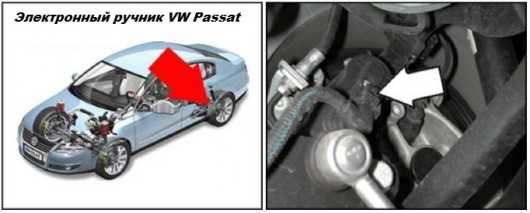

Электронный ручник (EPB) работает с помощью специального отдельного электронного блока управления сточным тормозом. В некоторых автомобилях, в зависимости от производителя, электрический стояночный тормоз работает, как часть функции системы контроля устойчивости.



Так что электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует гидравлически-механическую систему. То есть в современном автомобиле, оснащенного электронным ручником, задние тормоза активируются с помощью электричества.



В зависимости от типа, модели и марки автомобиля, водитель, для того чтобы поставить автомобиль на электронный ручник, просто смещает переключатель или нажимает просто на соответствующую кнопку в салоне машины.



Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки устанавливается на ручник.

Чтобы выключить электронный стояночный ручной тормоз, водитель передвигает переключатель в обратное положение или снова нажимает кнопку электронного ручника («Р») на панели, и тормозная система машины отжимает задние тормозные суппорты.



Преимущества электронного стояночного тормоза



Как мы уже упомянули выше, эта система ручного тормоза освобождает пространство внутри автомобиля. Но это не все. Например, технология электрического ручника имеет некоторые и другие преимущества.



Так благодаря электронному управлению ручника, позволило автопроизводителям автоматизировать процесс функции связанные с ручным стояночным тормозом. Так в некоторых автомобилях электроника может автоматически устанавливать и снимать транспортное средство с ручника.



Например, во многих современных транспортных средствах с электронным ручником стало возможным, при нажатии на педаль газа, автоматически снимать машину с ручного стояночного тормоза. Правда, как правило, для этого двери машины должны быть закрыты, водитель должен быть пристегнут ремнями безопасности, а положение коробки передач, должно быть установлено в режим «Драйв». Согласитесь очень удобная функция. Но без электронного ручника реализовать что-то подобное ранее было тяжело.



С другой стороны электронный ручник позволил автомобильным компаниям предусмотреть функцию, которая позволяет автоматически включать ручник, как только, например, откроется дверь автомобиля, ремень безопасности будет отстегнут, а коробка передач будет переведена на режим «Паркинг» или на нейтральное положение.



Правда, подобную опцию предлагают не все автопроизводители. Обычно подобной функцией оснащаются премиальные автомобили. Согласитесь актуальная опция, особенно для тех, кто забывает ставить машину на ручник.



Смотрите также: 8 Особенностей автомобилей, которые скоро устареют



Электронный ручной парковочный тормоз может также использоваться для ряда других функций. Например, таких, как система Hill Start Assist. Эта система автоматически включает задние тормоза, когда транспортное средство останавливается на наклонной поверхности и удерживает машину, предотвращая ее от скатывания, в тот момент, когда водитель перемещает ногу с тормоза на педаль газа.



Безопасность при использовании электронного ручника



В некоторых транспортных средствах электронный ручник может также использоваться в качестве аварийного тормоза. Так нажав и удерживая кнопку или переключатель, автомобиль начинает аварийную остановку. Правда, к сожалению, эта функция доступна не во всех автомобилях.



Правда, при использовании современного электронного ручника нужно соблюдать некоторые меры предосторожности. Особенно это касается технического обслуживания автомобиля. Например, перед какими-либо техническими работами электроника автомобиля должна быть переведена в сервисный режим, чтобы электрический стояночный тормоз не смог автоматически включиться во время проведения ремонта или обслуживания машины.



Особенно это касается работ связанных с подвеской или тормозной системой. В противном случае, если не отключить электронный ручник, то это не только может повредить некоторые части машины, но и может привести к травме человека, который проводит работы с автомобилем.



В целом электронный стояночный тормоз простая и умная система. К тому же она не нуждается в периодической регулировке, поскольку между кнопкой (или переключателем) и задней тормозной системой нет механической связи с помощью троса, который со временем растягивается.

Также электронный ручник избавил нас от архаичного дерганья ручки стояночного тормоза, чтобы установить машину на ручник.



Села батарейка в ключе автомобиля: Как открыть дверь и запустить двигатель



Так что, несмотря на то, что в принципе владельцев раньше вполне устраивал классический ручной тормоз, появление электронного стояночного тормоза позволило автопроизводителем существенно повысить уровень комфорта в современных автомобилях, а также значительно увеличить безопасность тормозной системы.



www.1gai.ru

Как устроен ручной тормоз. Регулировка ручного тормоза.

Функциональным назначением стояночного тормоза, как видно из его названия, является предотвращение самопроизвольного движения неподвижного автомобиля под действием посторонних сил. Как правило, ручной тормоз применяют при остановке (стоянке) транспортного средства на поверхностях, имеющих определенный уклон (подъезды к эстакадам, мостам, железнодорожным переездам и т.п.).

Устройство ручного тормоза

Конструкция ручного тормоза будет рассмотрена на примере наиболее распространенной модели из «классики» Волжского автозавода — «ВАЗ 2106», задняя колесная пара, которой оснащена тормозными механизмами барабанного типа.

Основными конструктивными элементами данного тормозного механизма являются:

    Рычаг стояночного тормоза, расположенный в салоне транспортного средства.

    Регулировочный узел, состоящий из уравнителя, тяги, регулировочной и фиксирующей гаек, резинового чехла.

    Трос привода стояночного тормоза, выполненный из стального троса, заключенного в гибкую витую обмотку, и соединяющий регулировочный узел с задними тормозными механизмами транспортного средства.

Кроме того, в тормозных механизмах задней колесной пары расположены элементы, обеспечивающие выполнение функций стояночного тормоза.

Это — рычаг привода (поз.9), одно плечо которого жестко закреплено на металлическом пальце (поз.11), а другое, способное перемещаться, связано с тросом привода ручного тормоза (поз.8).

Регулировка стояночного тормоза своими руками

Процесс регулировки ручного (стояночного) тормоза не отличается сложностью и не требует сложного технического обеспечения, поскольку суть его заключается в изменении длины тросов привода. Эксплуатационный износ элементов, обеспечивающих работу системы, крайне незначителен, что позволяет длительное время обходиться без их замены.

Эффективность работы «ручника» определяется по устойчивости транспортного средства на поверхностях, имеющих уклон, при определенной степени поднятия рычага (количество щелчков). Если разговор идет о «шестерке», то, как правило, достаточно четырех. В противном случае тормоз подвергается регулировке. Еще одним показание к выполнению регулировочных мероприятий является увеличенный ход рычага «ручника».

Кроме того, регулировка ручного тормоза выполняется после проведения некоторых ремонтно-восстановительных работ:

    Замена тормозных колодок и дисков.

    Замена тросов привода.

    Замена скоб тормозного механизма (для дисковых тормозов).

Внимание!

Регулировка производится исключительно на исправной тормозной системе, подвижные элементы которой имеют легкий ход, а на тормозных механизмах задней колесной пары выполнены регулировочные работы.

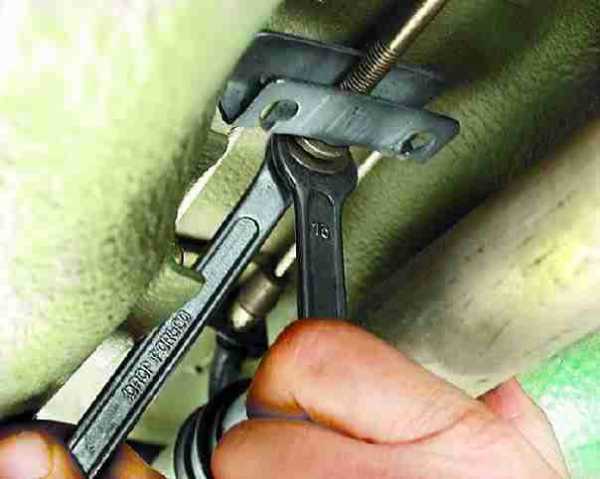

Регулировка «ручника» на автомобилях, оснащенных задними тормозными механизмами барабанного типа:

    Освобождаем (выключаем) стояночный тормоз, опуская рычаг.

    Ключом «б» отпустите фиксирующую гайку.

    Ключом «а» затягивайте регулировочную гайку до момента соприкосновения колодок с барабаном тормозного механизма (определяется посредством проворачивания задних колес).

    Отворачиваем регулировочную гайку на 1,5-2 оборота, что позволяет отвести тормозные колодки от соприкосновения с барабаном.

    Поднимаем рычаг «ручника» на два щелчка, что соответствует второму зубу храповика, и повторно проворачиваем колесо. Оно должно быть заторможенным.

    Затягиваем фиксирующую гайку.

    Проверяем свободу и плавность хода троса привода.

    В целях предотвращения возникновения коррозионных процессов, покрываем резьбовое соединение тяги тонким слоем смазки (например «Литолом»).

По завершении регулировочных мероприятий в обязательном порядке проконтролируйте работоспособность системы стояночного тормоза. Для этого установите транспортное средство на поверхность, имеющую уклон (до 250) и включите ручной тормоз (на 4-й — 6-й зуб храповика). Если наблюдается хотя бы малейшее движение автомобиля — стояночный тормоз затянут не достаточно. Возникновение скрипа в механизме задней колесной пары и затрудненное начало движения автомобиля — симптомы «перетянутого» «ручника». В этих случаях регулировка стояночного тормоза выполняется повторно.

Когда необходима регулировка тормоза

Нередко автолюбители, обладающие небольшим практическим опытом ремонта автомобиля, задают вопрос: «Как часто нужно регулировать стояночный тормоз?». Если на автомобиле не выполнялись ремонтные работы, о которых мы говорили выше, то «ручник» подлежит регулировке только тогда, когда рычаг, установленный на 4-6 зубце храпового механизма, не справляется с фиксацией транспортного средства на наклонной поверхности. По

autoglim.ru

Ножной стояночный тормоз и как им пользоваться


Стояночный тормоз является неотъемлемой частью всей тормозной системы автомобиля в целом. Одной из  задач, которую выполняет стояночный тормоз – это фиксация автомобиля или любого другого транспортного средства в непоколебимом состоянии относительно земли. Стояночный тормоз можно классифицировать на два вида.

Первый вид ручной стояночный тормоз, еще автомобилисты не редко называют его “ручник”. Рычаг ручного тормоза располагается рядом с водительским сиденьем. В зависимости от того с какой стороны располагается в автомобиле руль, ручной тормоз будет находиться либо справа, либо слева от водителя.

Второй вид ножной стояночный тормоз, его как вы наверняка догадались принято называть “ножник”. Чаще всего этот вид стояночного тормоза преобладает на автомобилях, у которых не механическая коробка передач, а автоматическая. В действие он приводится ножной педалью, которая располагается слева от сцепления или газа. Ножной стояночный тормоз состоит из нескольких важных элементов:

  • Рукоятка разблокировки

  • Трос, соединяющий рукоятку и педаль

  • Педаль стояночного тормоза

  • Трос тормоза

  • Стояночный тормоз

Во время плавного надавливания на педаль стояночного тормоза в действие приводится трос тормоза. После нажатия педаль становится не подвижной. Она надежна, зафиксирована храповиком, как и сам автомобиль благодаря натяжению тормозного троса.

Выключение ножного стояночного тормоза может быть либо ручным, либо при помощи той же педали тормоза. Чаще всего если выключение ручное, то на ручке разблокировки стояночного тормоза изображена пиктограмма кружочка со значком P внутри нее. Для большинства водителей, которые сталкиваются с этим впервые, подобное отключение кажется не привычным. Когда вы тянете рукоятку разблокировки ножного тормоза на себя, в этот момент происходит ослабление храповика и педель тормоза разблокируется. За счет демпфирующего эффекта педаль плавно отжимается в первоначальное положение. Трос тормоза, который только что был, натянут, как струна ослабевает, тем самым стояночный тормоз перестает быть активным, колеса освобождаются, и автомобиль может двигаться с места.

При помощи ножного тормоза, возможно, вписываться в повороты и выполнять различные трюки. Порой в той или иной ситуации двигаясь по трассе, возникает ощущение, что вылет с нее не минуем. В этом случае может помочь вписаться в поворот ножной тормоз. Для того что бы это сделать, во время поворота в момент когда передние колеса автомобиля повернуты, заблокируйте задние колеса при помощи ножного стояночного тормоза. Водителю крайне важно поймать именно тот миг, когда колеса машины повернуты на требуемый угол. Что бы это делать с легкостью и простотой необходимо время от времени практиковаться на открытых  безлюдных местах или записаться на курсы контр аварийной подготовки. После того как маневр успешно завершен разблокровать “ножник”. Если момент разблокировки прозевать, то высока вероятность того что машину закрутит. Поэтому  полезно тренироваться ногой блокируем тормоз, а рукояткой  разблокируем. Во время таких маневров не стоит резко вертеть рулем и давить сильно на газ, делайте все плавно и аккуратно. А вообще, что бы избежать подобных ситуаций, не превышайте скоростной режим.

signsign.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
