Volkswagen Polo III Установка поршней и шатунов



Для установки поршней и шатунов необходимо выполнить следующее:

— тщательно смазать зеркало цилиндров;

.


Рис. 60. Шатунный подшипник

— разложить все шатуны в соответствии с номерами цилиндров. Приливы на шатуне и крышке подшипника должны быть направлены в сторону шкива коленчатого вала (см рис. 60). На рис. 66 показано, как должны совмещаться детали;


Рис. 66. Детали поршня и шатуна двигателя объемом 1,0 л (на других двигателях болты шатуна вворачиваются в него снизу): 1 — поршневые кольца; 2 — поршень; 3 — шатун; 4 — крышка подшипника шатуна; 5 — гайка подшипника шатуна, 30 Н·м + 90°; 6 — вкладыш подшипника шатуна; 7 — блок цилиндров; 8 — болт шатуна (всегда заменять), на двигателях объемом 1,3, 1,4 и 1,6 л затягивать моментом 30 Н·м + 90°; 9 — стопорное кольцо поршневого пальца; 10 — поршневой палец

— стрелки на днищах поршней должны указывать на переднюю часть двигателя;

— расположить замки поршневых колец, чтобы они находились на равном расстоянии друг от друга по окружности поршня под углом 120°. На рис. 66 показано смещение замков по отношению к поршневому пальцу;

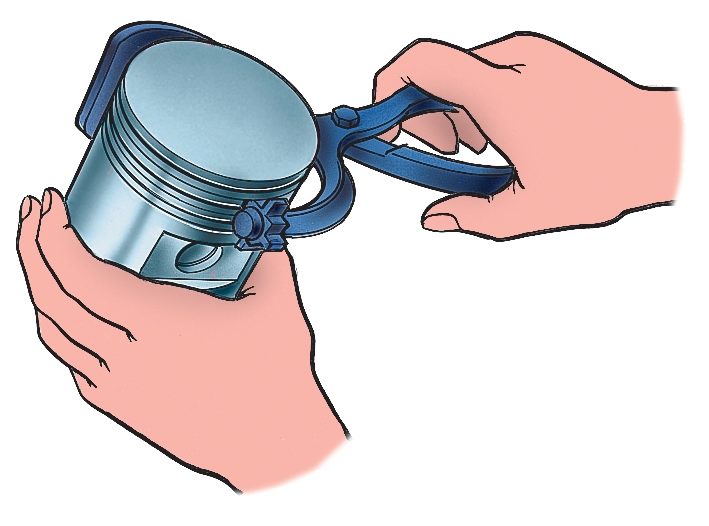

— установить стяжной ленточный хомут вокруг поршневого кольца, как показано на рис. 72, и нажатием руки установить поршневые кольца в канавки. Проверить надежность посадки колец;


Рис. 72. Установка стяжного ленточного хомута

— надеть на шпильки шатуна короткие обрезки резиновой или пластиковой трубки (только для двигателя объемом 1,0 л), чтобы не поцарапать зеркало цилиндра;

— проворачивать коленчатый вал двигателя до тех пор, пока две шатунные шейки коленчатого вала не окажутся в НМТ;

— вставить сверху шатун в цилиндр. Положить для этого двигатель на бок, чтобы можно было установить шатун на опорной шейке, не допуская появления царапин в цилиндре или на шейке коленчатого вала. Вкладыш подшипника шатуна должен находиться в шатуне, а его установочный язычок — в соответствующей прорези в шатуне;

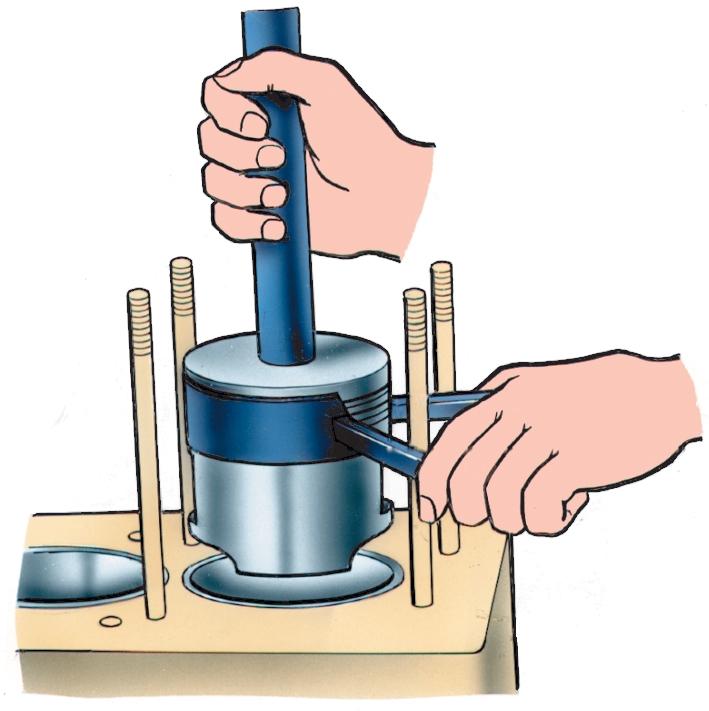

— вставить поршень в отверстие цилиндра, пока кольца поочередно не войдут в канал, а нижняя головка шатуна не сядет на шатунную шейку коленчатого вала;

— вставить второй вкладыш в крышку подшипника, хорошо его смазать, прижать крышку подшипника к шпилькам шатуна и слегка постучать (для двигателя объемом 1,0 л) или ввернуть болты в шатун через крышку подшипника шатуна.

В этом случае смазать маслом нижнюю сторону головок болтов и резьбу, сняв предварительно резиновые трубки (если они использовались). Обязательно следить за тем, чтобы были совмещены друг с другом оба прилива;

— смазать поверхности прилегания гаек к крышке подшипника шатуна, резьбы болтов шатуна (двигатель объемом 1,0 л). Затянуть гайки или болты шатуна в два приема следующим образом:

1) затянуть гайки или болты шатуна попеременно до момента 30 Н·м;

2) довернуть еще на 90°;

— после установки шатуна провернуть несколько раз коленчатый вал, чтобы выявить заедание;

— еще раз проверить обозначение всех шатунов и убедиться, что поршни установлены правильно;

— измерить с помощью щупа зазор между боковой поверхностью шатуна и рабочей поверхностью коленчатого вала, как показано на рис. 73. Это осевой зазор подшипников шатуна, который не должен превышать 0,40 мм. Обычно он составляет 0,05–0,31 мм. Измерять зазор лучше перед разборкой двигателя;


Рис. 73. Проверка осевого зазора подшипника шатуна на коленчатом валу с помощью щупа

— далее проводить работы в последовательности, обратной снятию, в заключение установить поддон (подразд. 3.1.). При этом следует обратить внимание на различие в способах крепления (начиная с марта 1995 г.).
