Как выглядит иммобилайзер

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как выглядит иммобилайзер?».

Принцип работы.

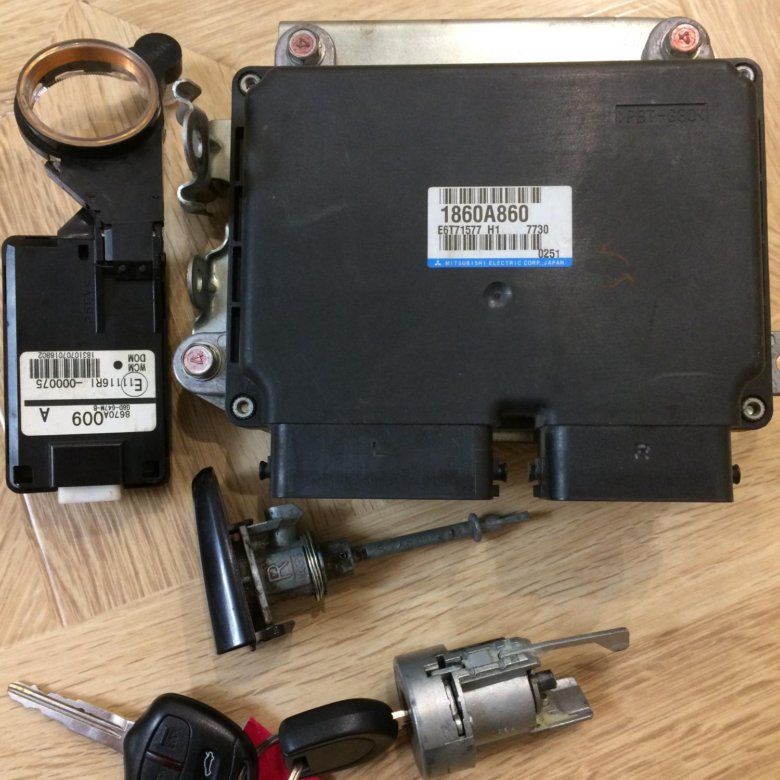

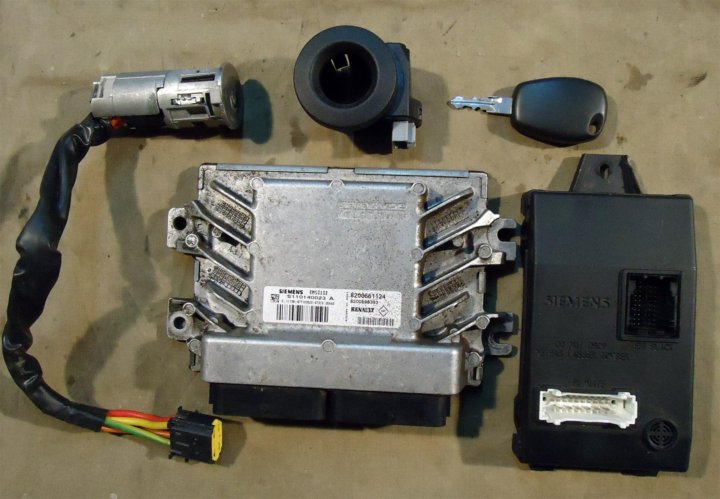

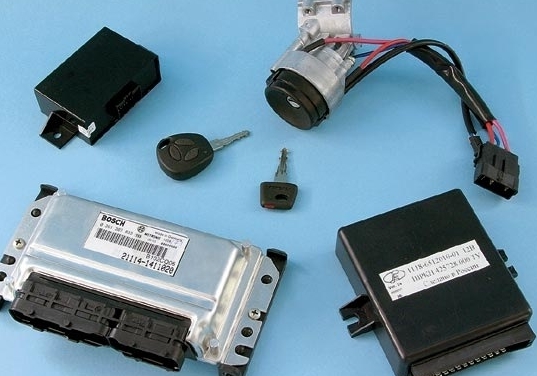

В машине есть блок управления двигателем (ЭБУ) («мозги»).
В машине есть блок «иммобилайзера». Блок «имо» связан проводом с ЭБУ. В ЭБУ — запрограмирован этот конкретный блок имо. Пока от блока имо не поступит разрешающая команда, эбу не «разрешит» работу зажигания и форсунок (или чего то одного). Т.е. без разрешающей команды ИМО — ЭБУ не разрешит работу. При этом стартер — будет крутить но мотор — просто не заведется.

Как работает ИМО.

Вокруг замка зажигания — есть катушка тонкого провода. Спрятана под пластиковой накладкой. Катушка соединятся с блоком ИМО.

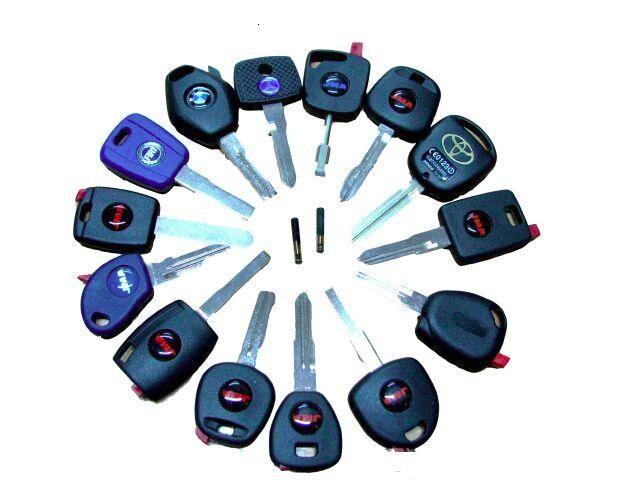

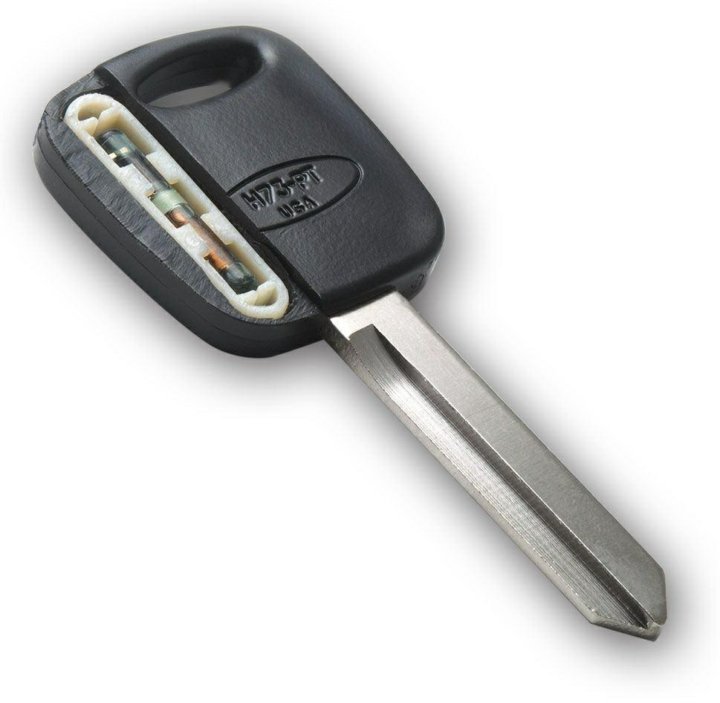

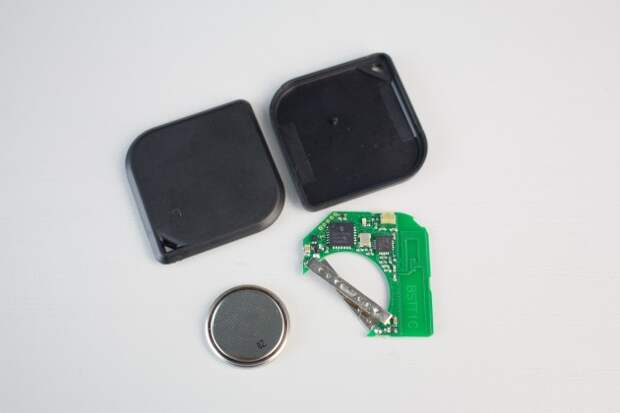

Дальше — чистая электроника. В ключе — находится «чип». Это микрокатушка + конденсатор + микросхема с уникальным кодом.

Когда вставляем ключ и включаем зажигание — катушка вокруг замка — создает магнитный импульс. Этот импульс дистанционно — принимается микрокатушкой в чипе.

От него — заряжается конденсатор в чипе. И за счет этого заряда — посылает обратный импульс с уникальным кодом чипа.

Катушка вокруг замка — дистанционно — принимает этот «ответ».
В блоке имо — заранее «прописаны»коды «своих» чипов. Блок сравнивает ответ от ключа со своим списком. Если ответ — в списке — ИМО- посылает разрешающий сигнал в ЭБУ и ЭБУ — разрешает завести мотор.

Поэтому:
1. лампочка на панели — мигает, пока имо не признал своих чипов.
2. распознавание — происходит почти мгновенно — в момент поворота ключа в положение — зажигания.
3. После разпознавания — лампочка гаснет и можно повернуть ключ в положение «стартер». Распознавание — происходит так быстро, что задерживаться в «зажигании» — почти нет смысла.

Уф! А теперь — важное.
— В память ИМО с завода прописаны два чипа. В тех ключах что идут с машиной. В память имо — можно прописать бОльше чипов (типа до 8 штук).
— Таким образом, если нужно можно сделать доп. ключи, и их чипы — их нужно прописать в память имо.


Внимание. Прописать ТРЕТИЙ — ВОСЬМОЙ — дополнительные. чипы в память имо — Вы можете — САМИ! Нужны два родных ключа. Если есть только ОДИН родной ключ, или нет ни одного — прописать чипы в память — можно с помощью сканера — в сервисе!

С помощь. сканера, подключеного к сервисному разъему — можно прописать доп. чипы в память имо.

Поэтому первое что сделает угонщик — подключит сканер к сервисному разъему и — или допишет свой чип в память. Или — дезактивирует блок имом, чтобы ЭБУ запускался в любом случае.

Хотите обезопасится от этого — нужно — УБРАТЬ сервисный разъем 🙂

Естественно — не отрезать совсем. Нужно аккуратно расплести шлейв к разъему.
Отрезать хвост с разъемом. А в место разреза — припаять два разъема «папа-мама» от любой компьютерной техники.
Теперь у Вас в машине — только разъем, распайку которого — с ходу — не узнаешь. А ответный разъем с припаяным хвостиком и сервисным разъемом — лежит дома.

При визите в сервис — вы вставите папу в маму и на сервисе — можно пользоваться обычным разъемом.

(если не понятно — переспросите).

Чтобы в Ваше отсутствие машина завелась — нужно чтобы блок имо «прочитал» чип от ключа. Как? В машину кладут коробочку, в которой — есть аналогичная катушка (как в замке зажигания). В эту коробочку кладут ключ с чипом или только чип. Выводы катушки подключают паралельно выводам основной катушки, через реле.

При команде на запуск, реле подключает вторую катушку к основной. Эта вторая катушка — работает как основная, «считывает» чип. Имо — получает команду что чип — есть — разрешает ЭБУ завести мотор.

В чем засада?
1. Совсем лажовые установщики — просто забирают у вас второй ключ или чип из него. И оставляют вас с одним работающим ключем. По хорошему — надо прописать третий чип в память имо, который и положить в коробочку («обходчик»).

2. сняв облицовку замка — достаточно легко найти подключение к катушке. И по проводам — найти коробочку с чипом (под торпедой, за приборкой). И таким образом — даже и сканер не нужен для дезактивации имо. У нас же есть работающий чип…
3. Причем — обходчик — нельзя спрятать далеко от основного замка зажигание — будет сильное затухание сигнала.
Поэтому — дорогие владельцы автозапуска. У Вас рядом с замком — просто лежит работающий чип. Спасибо за подарочек угонщику!

В лучшем случае — ставят не описАнный выше обходчик с чипом, а «электронный» обходчик. Блок в который записывают код вашего ключа. Но и в этом случае — подключить этот обходчик к основной катушке в обход реле — не большая проблема.

Вот такая вот фигня.

Если хочется автозапуск — обязательно достАвить доп. иммобилайзер с меткой и реле типа «WAIT-UP» ((блокирует при движении, не блокирует при стоянии). Так мы дополнительно защищаем машину еще одной системой. Иначе -цена комфорта становится несоизмерима с возможными потерями.

Приложение:
1. Если есть два ключа, то прописАть третий и далее — можно самому. В соотв. с мануалом, надо делать так:

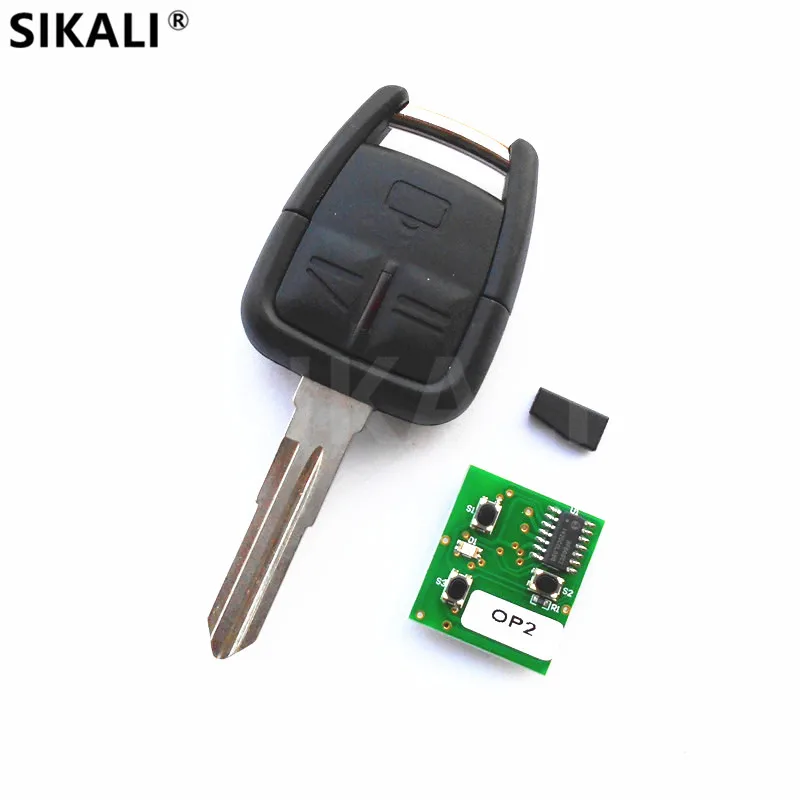

2. Дистанционный ключ, который управляет ЦЗ — это другая система. С имо — не связана! Новый передатчик для управления ЦЗ — можно прописать в блок управления ЦЗ

Иммобилайзер в машине — это такое устройство, которое нужно для обеспечения высокой безопасности автомобиля. По принципу действия иммо отличается от традиционных автосигнализаций и других противоугонных средств.

Что такое иммобилайзер в автомобиле?

Дословно иммобилайзер в машине — это обездвиживатель. Механизм, предназначенный для предотвращения незаконного запуска силового агрегата либо других систем транспортного средства. К примеру, стартерного устройства.

Управление блокиратором возможно только автовладельцем, у которого имеются устройства для контактного либо бесконтактного пуска ДВС (удаленно).

Описание конструкции устройства

Конструктивно блокиратор в автомобиле состоит из:

  • управляющего девайса, использующегося для обработки сигналов и исполнения действий;
  • коммутационного устройства электроцепей (одно либо несколько), предназначено для подключения либо отключения контактов;
  • ключ управления, оснащенный специальным цифровым чипом.

Беспроводной вид устройств для авто состоит из:

  1. Чипа-ключа. В отличие от традиционных блокираторов беспроводные элементы управления выглядят в виде метки, выполняющей функцию радиочастотной авторизации. Она монтируется в верхней части ключа. По конструкции изготовлена в виде чипа.
  2. Антенного модуля. Предназначен для обмена информацией между управляющим модулем и чипом. В различных типах блокираторов применяются разные виды антенных модулей. Наиболее распространенный вариант — кольцевой, такая антенна монтируется вокруг выключателя зажигания. В современных блокираторах могут применяться несколько типов антенн.
  3. Управляющего девайса. Используется для генерации импульсов, исходящих от чипа, и приема сигналов от антенного модуля. После приема и обработки модуль преобразует сигналы в управляющие импульсы и передает их на ЭБУ мотора.

Принцип действия блокиратора

Принцип действия средства для защиты от угона зависит от классификации устройства:

  1. Оборудование, использующееся для препятствия пуска силового агрегата. Этот тип устройств создает блокирующий импульс, передающийся на управляющий девайс и блокирующий функционирование системы впрыска и подачи горючего. Либо сигнал не дает правильно функционировать электрическому оборудованию.
  2. Устройства, которые позволяют завести мотор и дают ему поработать какое-то время, обычно не более двух минут. Преступник, совершивший угон машины, сможет проехать определенное расстояние. После чего электронный модуль начнет выдавать ошибки о функционировании различных систем. Отказать работать может трансмиссия, система подачи и впрыска горючего либо электрическая часть автомобиля. Вряд ли злоумышленник начнет ремонтировать машину.
  3. Бесконтактный тип устройств предназначен для реагирования на отдаление автовладельца с транспондером на определенное расстояние. Данный вид блокираторов позволяет не допустить угона машины при силовом захвате, когда преступник выбрасывает автовладельца на ходу из салона. Блокировка основных систем произойдет при отдалении антенны от владельца машины.

Автомобильный иммо отвечает за блокирование мотора машины, но он не может полноценно заменить охранную систему. Блокиратор является хорошим дополнением к сигналке, но в его функции не входит оповещение владельца машины о взломе или угоне. Если транспортное средство не будет угнано, то к моменту обнаружения взлома машина может быть разграблена. Иммо относится к базовому средству защиты авто, но для повышения его уровня транспортное средство рекомендуется оборудовать сигналкой.

Другое дело, если в сигнализации есть встроенная функция иммо. Некоторые модели противоугонных установок включают в себя до десяти устройств, управляющихся посредством электроцепей машины либо высокочастотных импульсов. Эти приборы могут устанавливаться в предохранительные монтажные блоки. Данный вариант сигналок позволит защитить объект от взлома профессиональными преступниками.

Андерй Кондрашов рассказал о защите диалоговых меток иммо от ретрансляции.

Разновидности иммобилайзеров

Между собой блокирующие средства от угона делятся на:

  • бесконтактные иммо дальнего диапазона действия;
  • бесконтактные приборы малого диапазона работы;
  • контактные устройства;
  • блокираторы, оборудованные функцией управления капотным замком.

Такие девайсы имеют диапазон работы, составляющий от 5 до 10 метров. Установка основного управляющего модуля выполняется за центральной консолью в салоне машины. Устройство передачи импульсов используется для считывания на расстоянии и его надо носить отдельно от ключа зажигания. В случае силового захвата авто бесконтактный блокиратор остановит силовой агрегат машины.

Приемопередатчик блокирующего средства монтируется за центральной консолью, но лучше под ней. Это связано с тем, что при запуске мотора владельцу машины надо поднести чип ключа к месту монтажа передатчика. Только так можно завести ДВС. Устройства малого радиуса не имеют антиразбойной опции. К основным минусам относятся манипуляции, которые выполняются для пуска ДВС.

Контактный тип устройств функционирует по принципу метки и считывателя, как на домофонах в жилых домах. Приемный модуль монтируется под торпедой со стороны водительского кресла. Старт мотора возможен только после качественного контакта транспондера с меткой, которая может быть установлена в ключе, а приемный модуль — в замке зажигания.

Поэтому хранить транспондер можно только с ключами зажигания.

Некоторые модели блокираторов могут оснащаться опцией управления капотным замком. Если метка в транспондере видна приемному устройству, то замок открыт, но когда автовладелец покидает зону действия, управляющий модуль закрывает замок. Отдельные модели иммо позволяют идентифицировать владельца машины по отпечатку пальца.

Алексей Лямин рассказал о принципе действия и особенностях монтажа блокираторов с замками капота на примере Лексуса.

Преимущества и недостатки иммобилайзеров

Достоинства блокирующих средств:

  1. Недоступность устройств, сложность визуального определения блокиратора. Наличие традиционной сигналки можно определить по мигающему светодиоду.
  2. Сложность самостоятельного отключения иммо. Чтобы снять блокировку мотора, преступнику надо знать, в каком месте установлен управляющий модуль.
  3. Большинство современных угонщиков не знают о принципе действия иммо, поэтому взлом практически невозможен.

Минусов у иммо нет. При правильном использовании устройство будет работать долго, но автовлалелец должен следить за зарядом АКБ. Если произойдет разряд батареи, иммо может расценить это как попытку взлома и заблокирует ДВС.

Возможные проблемы с иммобилайзером и их решение

Проблемы при использовании блокирующего средства часто связаны с ключом:

  • утеря устройства;
  • удаление кодировки;
  • несовпадение кодировки при монтаже управляющих модулей.

На многих современных устройствах чип монтируется в ключ, представляющий собой набор символов или код, передающийся на управляющий девайс. Если ключ потерян, то единственный способ решить проблему — заказать новый у специалистов. При программных сбоях требуется перепрограммирование устройства. Выполняется перепрошивка ключа, чтобы модуль иммо идентифицировал его правильно. Процедура перепрошивки производится при наличии сервисного доступа к программе блокиратора. Для получения доступа используется пароль, который должен быть на карте иммо.

При отсутствии карты надо запрашивать пароль у производителя машины или у дилера, использовать код можно один раз. Возможно, придется покупать целый комплект деталей блокиратора. Можно обратиться к специалистам, которые изготовляют ключи. Независимо от ситуации, для решения проблемы потребуются документы, подтверждающие право собственности пользователя на транспортное средство.

Если из-за блокиратора не получается завести мотор, есть вариант отключения оборудования. Для решения задачи выполняется установка обходчика или эмулятора. Предназначение устройства заключается в обходе защитной составляющей в управляющем модуле. В дальнейшем наличие иммо не повлияет на работу двигателя или других систем.

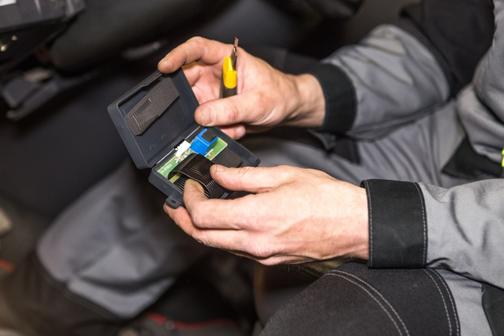

Фотогалерея

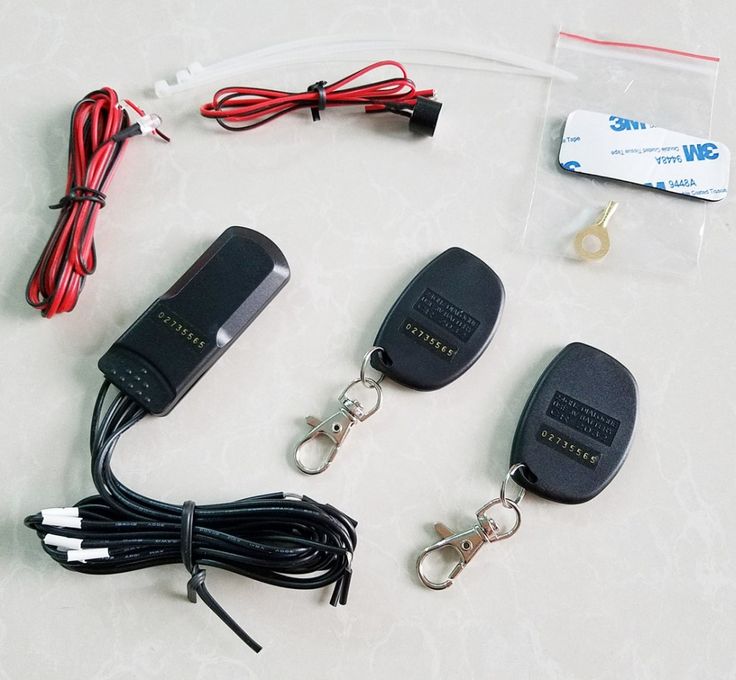

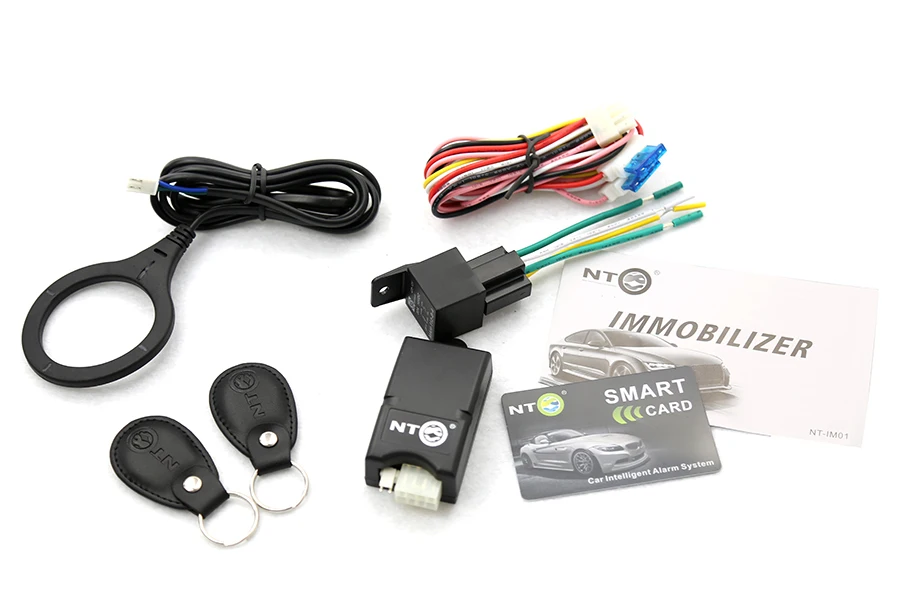

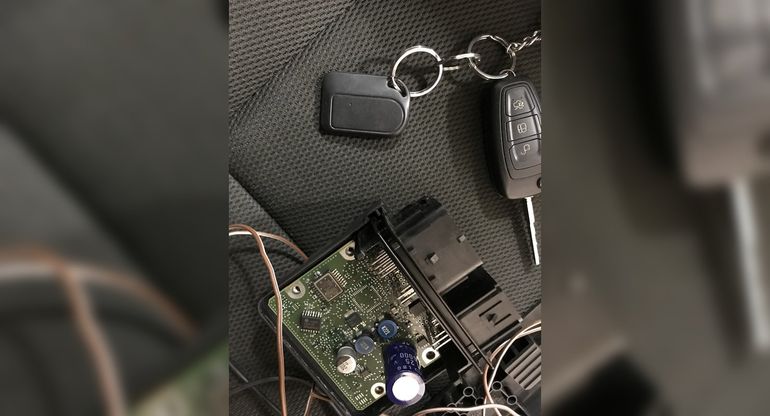

На фото представлены популярные модели бесконтактных и контактных иммо.

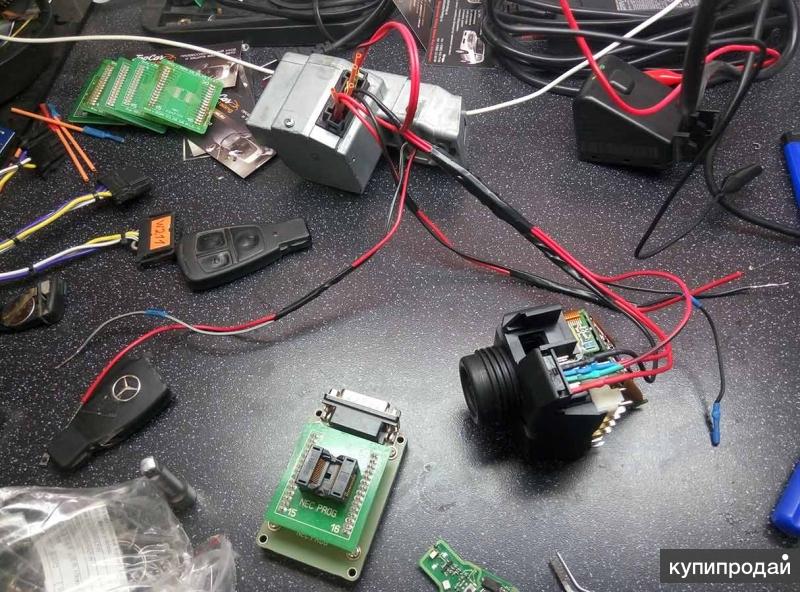

Алексей З рассказал о нюансах проведения самостоятельного ремонта блокирующего средства для защиты от угона машины.

Что это такое иммобилайзер в машине? В данном случае – это максимум, что может сделать производитель бесплатно для вашего авто, остальное будет вашей заботой и головной болью

Иммобилайзер в автомобиле в классическом варианте включает три элемента:

  • маленькая, размером в несколько миллиметров, микросхема со встроенной системой дистанционного считывания и записи информации;
  • плата управления процессом бесконтактного считывания ключа иммобилайзера;
  • исполнительное устройство иммобилайзера.

В чем хитрость использования иммобилайзера в машине

Говоря о системе предупреждения угона машины с применением персональной идентификации, обычно имеют в виду штатный иммобилайзер. В отличие от дополнительного варианта, поставленного в машину для усиления охранных функций в дополнение к уже имеющимся схемам, штатная система иммобилайзера очень глубоко интегрирована в конструкцию машины.

Расстояние, на котором общаются плата управления и ключ иммобилайзера, не превышает десятка сантиметров, максимум полуметра. Эта область распространения магнитного поля гарантированно не выходит за пределы салона. Вклиниться в процесс общения практически невозможно. Считанный набор сигналов сравнивается с эквивалентом, записанным в памяти компьютера, и, возможно, еще и продублированный во вспомогательных блоках. Соответственно, разблокируется работа ЭБУ или нет. При отрицательном результате сравнения, что, кстати, не всегда можно установить визуально, задействуются различные охранные механизмы:

  • может быть дано разрешение на запуск двигателя машины с параллельным повторным считыванием ключа. Если допуск не подтвердился, программно может эмулироваться отказ разных систем двигателя, вплоть до его полной остановки через десяток или сотен метров движения машины;
  • отсылается специальный сигнал на вмонтированные системы GPS навигации и радиомаяка. Это позволяет активировать службы слежения за нахождением машины, если подобные системы установлены.

Злоумышленники, не имея возможности внедриться в работу иммобилайзера, стараются получить доступ с помощью банального взлома замка зажигания и проводки. Поэтому зачастую сама плата управления имеет дополнительный механизм деактивации, если хотя бы один из управляющих контактов устройства был отключен.

Дополнительный иммобилайзер в этом смысле более уязвим. У него нет программного управления электрическими цепями машины, основные исполнительные механизмы используют внешние реле или триггеры.

Логика работы иммобилайзера может зависеть от многих причин и условий. Следование одному стереотипу или одному набору действий зачастую сильно упрощает злоумышленнику задачу по угону. Поэтому в некоторых системах электронного противугона машин представительского класса существует несколько независимых друг от друга уровней блокировки агрегатов машины. Это может быть топливный насос, контроллер впрыска топлива, центральный замок и даже световая и сигнальная системы машины.

Всем прекрасно известно о хорошей осведомленности автомобильных злодеев об оборудовании авто, основных деталях, компонентах и назначениях элементов проводки машины. Поэтому производители современных противоугонных систем и компонентов к охранным устройствам в большинстве перешли на выпуск транспондерных схем иммобилайзеров на основе микроэлементов, замаскированных под обычные колодки, разъемы, предохранители.

Как работает такой иммобилайзер в автомобиле. Чаще всего между исполнительным устройством – миниатюрным реле и крошечным кусочком электронной схемы управления, впаянной на плате управления освещения машины, нет даже физической связи с помощью проводов. Команды передаются в радиодиапазоне в импульсном режиме. Ключ с микросхемой может быть также оснащен приемопередающим устройством и взаимодействовать с остальными элементами иммобилайзера в ограниченном пространстве салона машины. Где стоит иммобилайзер и как выглядит, ответить нелегко даже опытному автоэлектрику. Основная задача для такой системы – это способность надежно работать в любых условиях и противостоять взлому иммобилайзера машины.

Системы с прямым управлением функциями иммобилайзера водителем машины

Непосредственное участие человека в защите машины от вскрытия охранных систем — отнюдь не самая безумная идея. Чем сильнее автоматизировано управление иммобилайзером машины, тем выше шансы его взлома с помощью всевозможной сканирующей техники.

Самым экзотичным считается вариант иммобилайзера, в который встроен специальный датчик, способный сканировать и распознавать отпечаток пальца водителя. Метод достаточно зрелищный, и может обеспечить высокую надежность работы иммобилайзера при соблюдении правил безопасности, не оставлять отпечатки пальцев в доступных для преступника местах. Что не всегда возможно.

Поэтому в некоторых дорогих моделях машин устанавливаются обычные кнопочные наборники, в которых функция иммобилайзера дублируется цифровым кодом, вводимым водителем вручную. В этом случае искать, как выглядит иммобилайзер, не приходится. Но подобрать вручную числовую последовательность очень сложно, и требует огромного запаса времени. При этом код в микросхеме может меняться каждый последующий раз пуска мотора или длительной стоянки с заведенным двигателем.

Еще одной разновидностью участия человека в реализации функций защиты авто от несанкционированного вторжения является использование специальных носимых или личных ключей с чипом. Карта или микросхема транспондера может быть вставлена в пластиковую карту или наручные часы, любой элемент из личных вещей, не привлекая внимания к своему существованию. Плата управления иммобилайзером может контролировать наличие ключа и его содержимого в салоне машины дистанционно.

Таким образом угонялись большинство украденных моделей BMW Х5 в РФ. Ключ управления к машине отбирался под угрозой насилия, поэтому сама система иммобилайзера не может гарантировать успешное противодействие злоумышленникам.
