Замена радиатора печки ВАЗ 2114 своими руками

Отопление в автомобиле ВАЗ 2114 является одной из необходимых, жизненно важных систем. При выходе ее из строя возникают определенные проблемы, которые, разумеется, необходимо устранять. Если на улице установилась прохладная погода, а со стороны системы отопления возникли какие-то проблемы, то это говорит о том, что на ВАЗ 2114 требуется замена радиатора печки.

Подобные мероприятия в перечне ремонтных работ, связанных с автомобилем ВАЗ 2114, можно отнести к категории средней сложности. Если водитель еще новичок, то в это дело ему лучше не соваться. Но обладая достаточным опытом вождения и необходимыми знаниями по устройству авто, замена радиатора печки ВАЗ 2114 водителем может быть проведена вполне самостоятельно. При этом можно сэкономить деньги на услугах автосервиса.

1 Необходимые мероприятия по диагностике

2 По каким причинам возникает неисправность?

3 Особенности конструкции отопителя

4 Лучшие радиаторы отопления ВАЗ 2114

4. 1 Медные радиаторы

4.2 Радиаторы из алюминия

5 Позиции радиаторов в рейтинге

5.1 ДААЗ (артикул 21080-8101060-00)

5.2 Радиатор с артикулом 1102-8101.100

5.3 Радиатор печки лузар ваз 2114

5.4 AURORA

5.5 Аляска

6 Как поменять радиатор на печке на ВАЗ 2114?

6.1 Алгоритм действий

7 Заменяем моторчик печки

8 Регулируем заслонку печки ВАЗ 2114

9 Заменяем дополнительный резистор печки

Необходимые мероприятия по диагностике

Наверное, для водителя не составит труда определить, что вышла из строя система отопления.

На необходимость замены радиатора печки на ВАЗ 2114 укажут следующие признаки:

• Наблюдается существенная разница температур, которые имеют патрубки для подвода и отвода тепла.
• Система отопления работает с явными перебоями. Тепло в салон просто не поступает.
• Можно наблюдать течь из теплового контура. Антифриз из радиатора будет вытекать.

Ремонт откладывать в долгий ящик не стоит, тем более, если не за горами наступление устойчивых холодов. Если теплогенератор неисправен, требуется замена радиатора печки на ВАЗ 2114.

По каким причинам возникает неисправность?

Надо сказать, что причин для этого может быть достаточно много, но наиболее частыми из них являются следующие обстоятельства:

1. Наличие засора в протоке радиатора. При длительной эксплуатации это является вполне естественным явлением, при котором патрубки просто забиваются грязью.
2. Факторы, способствующие естественному износу радиатора. К ним можно отнести следующие моменты:

• динамика температурных изменений;
• влияние атмосферных факторов, которые приводят к коррозии;
• внутреннее давление.

3. Воздуховоды негерметичны.
4. Неисправность моторчика печки.
5. Неисправность резистора.

Естественно, что металл с течением времени истончается. Может просто образоваться дыра, через которую будет выходить антифриз. Все это диктует необходимость проведения мероприятий по замене печки радиатора на ВАЗ 2114.

В среднем новый радиатор печки исправно прослужит своему владельцу 5-8 лет.

Особенности конструкции отопителя

Надо сказать, что восьмое-девятое семейство автомобилей ВАЗ имеет идентичную систему отопления. В каждом случае источником тепла является главный элемент автомобиля, который представлен мотором. Но образующееся тепло необходимо еще донести, что называется, до потребителя. В данном случае в качестве теплоносителя выступает антифриз, которым снабжена система охлаждения. Им прогревается радиатор пеки. Сам он находится в замкнутом кожухе.  Его обдувает поток воздуха, который нагнетает турбина отопителя.

Особенности конструкции отопителя: 1 — рычаг заслонки управления отопителем; 2 — левый кожух отопителя; 3 — тяга заслонки обогрева ног; 4 — уплотнительная прокладка радиатора; 5 — радиатор отопителя: 6 — уплотнитель отопителя; 7 — электродвигатель; 8 — кожухи вентилятора: 9 — рабочее колесо; 10 — заслонка обогрева ветрового стекла; 11 — воздухопровод обогрева ветрового стекла; 12 — воздухопровод бокового сопла; 13 — боковое сопло; 14 — тяга заслонки обогрева ветрового стекла; 15 — центральные сопла; 16 — заслонка обогрева ног; 17 — правый кожух отопителя; 18 — рукоятка управления отопителем; 19 — тяга управления краном; 20 — тяга заслонки управления отопителем; 21 — рукоятка подачи воздуха на ветровое стекло; 22 — рукоятка подачи воздуха в ноги водителя и пассажиров; 23 — кронштейн рычагов управления; 24 — скоба крепления кожухов отопителя; 25 — воздухопровод внутренней вентиляции; 26 — окно в кожухе отопителя; 27 — заслонка управления отопителем; 28 — рычаг заслонки обогрева ног.

Для поступления теплого воздуха в салон существует воздуховод. Если радиатор печки холодный, то можно определенно сказать, что он «заболел». Такая неприятная ситуация может возникнуть у всех автомобилей марки ВАЗ без исключения. Если забитый радиатор печки 2114 изготовлен из меди, то он еще прослужит какое-то время. Случай с алюминиевым радиатором предполагает непременную немедленную замену.

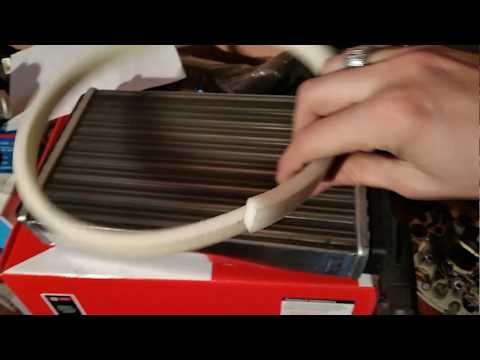

Лучшие радиаторы отопления ВАЗ 2114

Конструктивно радиаторы отопления отличаются не только материалом для изготовления, но и наличием или отсутствием завихрений. Изготавливают их из меди или алюминия.

Медные радиаторы

Приобретение радиатора, изготовленной из меди, является превосходным вариантом выбора. Он обладает замечательными теплопередающими свойствами, если возникает необходимость, его вполне можно отремонтировать. Недостатками являются дороговизна и значительный вес.

Радиаторы из алюминия

Стоят такие радиаторы значительно дешевле, но в случае поломки замене не подлежат. Такие устройства имеют быстрый нагрев, но и остывают также столь быстро. Выпускаются они в широком ассортименте и стоят относительно недорого.

Большое значение имеет той, какими размерами обладают соты. Чем они меньше, тем лучше обеспечивается быстрый прогрев воздуха. Но по показателям КПД с радиаторами, имеющими крупные соты, конкурировать они не могут, хотя, несомненно, положительными моментами являются невысокая цена и легкий вес.

В момент приобретения у продавца необходимо поинтересоваться о наличии в конструкции пластиковых завихрителей или турбулизаторов. При их наличии наблюдается лучшая передача от жидкости к материалу сот завихрителя. При их наличии эффективность работы радиатора повышается на 25-30%. Отсюда становится понятным, что приобретать радиатор лучше с завихрителем. Выбор материала осуществляется на усмотрение покупателя.

Позиции радиаторов в рейтинге

Большое количество моделей радиаторов, предлагаемых производителем, позволило расположить их в соответствии с рейтингом:

ДААЗ (артикул 21080-8101060-00)

ДААЗ (артикул 21080-8101060-00)

Модель снабжается оригинальной упаковкой с красным или синим цветом. Имеются завихрители. Сам радиатор имеет мелкий размер сот. Владельцу такой радиатор способен прослужить от 3 до 6 лет. В качестве материала для изготовления используется алюминий.

Радиатор с артикулом 1102-8101.100

Радиатор с артикулом 1102-8101.100

Производителем является ООО «Оренбургский радиатор». Выполняется из меди, с присутствием отличных теплопередающих свойств. Конструкция снабжена мелкими сотами. Такой радиатор будет работать нисколько не хуже, чем «родное» устройство. Срок службы составляет до 10 лет.

Радиатор печки лузар ваз 2114

Радиатор печки лузар ваз 2114

Данная конструкция автомобилистами используется всех чаще. Изготавливается из алюминия, но по характеристикам и качеству не уступает «родному» радиатору из меди. Имеет большое количество положительных отзывов.

AURORA

AURORA

Стоит такой радиатор дешевле всех, но при этом имеет также самые низкие характеристики. Радиатор изготавливают из алюминия самого неважного качества. К тому же, обдув осуществляется на достаточно малой площади. Как правило, его используют лишь в крайних случаях.

Аляска

Аляска

В конструкции завихрители отсутствуют. Имеет приблизительно одинаковую стоимость с радиатором Лузара. Изготавливается из алюминия.

В любом случае, при покупке следует поинтересоваться наличием сертификата на продукцию.

Как поменять радиатор на печке на ВАЗ 2114?

Следует заметить, что замена радиатора печки ВАЗ 2114 предполагает наличие двух способов.

• В первом варианте необходимо снимать торпеду.
• Во втором варианте приборная панель не демонтируется.

Любой профессионал отдаст предпочтение первому способу без малейшей тени сомнения. Любой мастер-механик на СТО заменит радиатор отопителя ВАЗ 2114, предварительно разобрав его, что называется, до последней гаечки. Это довольно кропотливая работа, сопряженная с большим количеством нюансов. Новичку она просто не под силу. Это сможет сделать только тот, кому неоднократно приходилось собирать и разбирать приборную панель. Автолюбитель недостаточно профессионального уровня предпочтет снятие печки радиатора ВАЗ 2114 способом, который не предполагает необходимость демонтажа приборной панели.

На заметку. Существует чисто народный способ замены печного радиатора ВАЗ 2114. При нем необходимо вырезать дно. После этого новоявленный механик подлезает под радиатор и осуществляет его быстрое снятие.

Разумеется, для работы понадобится необходимый набор инструментов. В него входят отвертки, ключи, хомуты на патрубки, некоторые другие средства для ремонта. Естественно, необходим сам новый радиатор. Поменять печку можно, заменив только сам радиатор.

Алгоритм действий

При замене радиатора печного ВАЗ 2114 необходимо выполнить следующие действия:

1. Требуется заглушить автомобиль, и открыть капот. После этого авто следует обесточить, сняв провода с клемм АКБ. Весь имеющийся в печке антифриз необходимо слить в заранее приготовленную емкость.
2. Регулятор обогрева следует поставить в такое положение, когда он находится при максимальном обогреве салона.
3. Затем необходимо снять заглушку, которая находится на отопительном контуре. Действия следует проводить максимально быстро, иначе антифриз забрызгает генератор. Для того, чтобы жидкость вытекала быстрее, можно открыть крышку, которая находится на самом бачке для антифриза.
4. Необходимо принять меры безопасности для того, чтобы в салоне не испачкать сиденья. Задние кресла следует отодвинуть и запрокинуть. Поверх они закрываются клеенкой и старым одеялом.

Важно! Замена печного радиатора на ВАЗ 2114 – процесс небыстрый, поэтому от владельца авто потребуется достаточно терпения.

5. Затем откручивается центральная стойка. Крепеж с обеих сторон вывинчивается к полу, сверху выкручивается саморез. Помимо этого, раскручивается боковой крепеж. Шляпки некоторых крепежных элементов закрыты заглушками, и они бывают незаметны. На это следует обратить внимание.

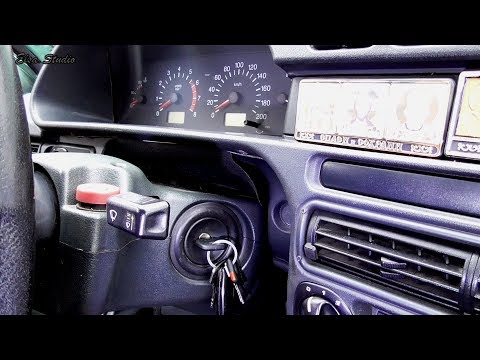

Если проводится снятие радиатора печки ВАЗ 2114, приборная панель разбирается в соответствии с техпаспортом. В нем места, где расположен крепеж, отмечены подробно. Это связано с тем, что существуют различные модификации ВАЗ 2114.  В отдельных вариантах присутствуют определенные нюансы. Например, Ваз 2114 с магнитолой отличается от того, что идет в стандартной комплектации.

6. Затем следует вывинтить крепление торпедо. Это необходимо сделать так, чтобы приборная панель, что называется, ходила ходуном. В момент, когда извлекается радиатор, это очень важно. Иными словами, она разбирается не основательно, а просто отодвигается.
7. Затем необходимо добраться до тросиков, которые регулируют отопительный кран.
8. Далее с радиатора необходимо снять защитный кожух.

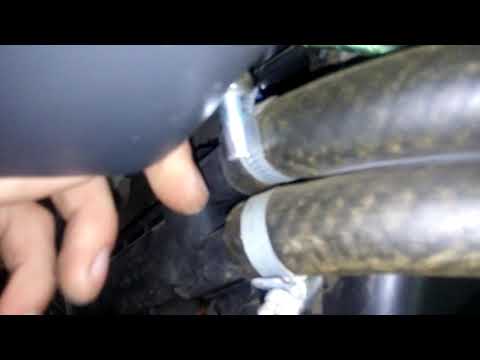

9. Парубки крепятся хомутами. Их также необходимо снять.
10. Теперь при замене радиатора печного ВАЗ 2114 потребуется помощник. Вместе с напарником необходимо поднять приборную панель и потянуть на себя. Такие действия необходимы для того, чтобы удалить старый радиатор, а на его место поставить другое устройство. Это делается с максимальной осторожностью в целях избежать каких-либо повреждений

Необходимо запомнить, что во время снятия радиатора может политься антифриз, который возможно зальет электронику и по этой причине она может выйти из строя. Поэтому необходимо быть крайне осторожным.

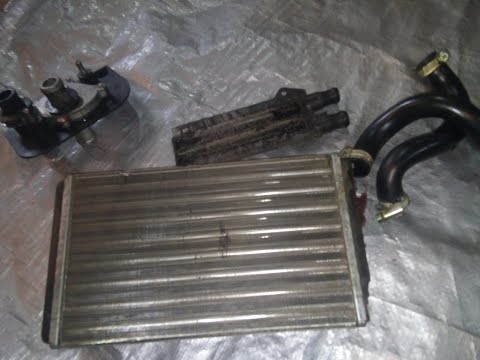

11. После установки нового радиатора сбор осуществляют в обратной последовательности.

Необходимо обратить внимание на то, что после сборки контур необходимо вновь заполнить сервисной жидкостью. Затем осуществляется прокачка обогревателя. Салон рекомендуется основательно протопить. Затем двигатель глушат. Если возникает необходимость, антифриз в бачок необходимо долить.

Система отопления ВАЗ 2114 может быть неисправна и по другим причинам.

Заменяем моторчик печки

Необходимо выполнить следующие последовательные действия:

• Электрическая сеть полностью обесточивается.
• От моторчика следует осуществить отсоединение плюсового провода. Он находится под приборной панелью.
• Необходимо открутить два болта, местом расположения которых является двигательный отсек. Они служат для удержания кожуха печки.
• Затем необходимо отсоединить массу.
• Откручиваются и извлекаются два болта, которые служат для крепления вентилятора к корпусу отопителя.
• Проводится демонтаж решетки воздуховода. Для этого элемент поворачивается на 90 градусов и извлекается из кожуха.
• Собирать устройство следует, используя обратную последовательность. Контакты электропитания необходимо надежно зафиксировать. Иначе узел придется разбирать во второй раз.

Регулируем заслонку печки ВАЗ 2114

Все работы выполняются в следующей последовательности:

1. Необходимо снять скобу, удерживающую оболочку тросика на корпусе.
2. Слева находится желтый оцинкованный рычажок. Его следует отвести на себя. Такая позиция свидетельствует о его максимальном открытии.
3. С целью регулировки длины тросик следует потянуть. Правильной является такое расположение, когда длинный рычажок при переводе его в правую позицию находится на блоке рычагов. В таком положении устройство считается максимально открытым.
4. Когда настройка будет закончена, трос надежно фиксируют.

Заменяем дополнительный резистор печки

Скорость работы печки на авто ВАЗ 2114 регулируется дополнительным резистором. Его конструкция предусматривает наличие двух спиралей с определенным сопротивлением. Если система отопления работает в первом режиме, то ток проходит через две спирали. Если включить работу на второй скорости, то ток пойдет через одну спираль. При использовании третьей скорости ток вообще пойдет, минуя резистор. Расположение дополнительного резистора в месте, что находится под педалью газа.

В большинстве своем ремонт этой детали не требуется, но он часто выходит из строя из-за того, что подгорают контакты, В этом случае требуется их зачистка. Не исключено, что может оплавиться колодка.

Прежде всего, необходимо провести снятие левой накладки, что расположена на панели приборов. Затем от дополнительного резистора требуется отсоединить провода и извлечь его, предварительно открутив саморез. Визуально осматривают его целостность. Мультиметром определяют наличие обрыва. Если он обнаружен, то деталь заменяют. Сборку необходимо проводить в обратной последовательности.

В заключение необходимо сказать о том, что замена печного радиатора ВАЗ 21114 является довольно кропотливой работой и требует определенного опыта и знаний. Поэтому новичкам для решения этой проблемы лучше обратиться за помощью к специалистам СТО.

Что есть свеженького?

06.10.2022

На сегодняшний день практические в каждой семье есть личный автомобиль, который стал практически незаменимым…

Далее 30.09.2022

К сожалению, многие приезжающие отдыхать люди в Крым, приходят в ужас, когда видят пляжи, на которых им придется. ..

Далее 29.09.2022

К всеобщему счастью, в 2020 году компания Chery приняла решение по глобальному обновлению своего модельного ряда. Эта…

Далее 25.09.2022

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Далее

Замена радиатора печки Ваз 2114 — Лада мастер

Самое простое климатическое оборудование, которое может быть в автомобиле — печка. Но неприятных сюрпризов она приносит не меньше, чем дорогой и сложный кондиционер. Особенно, если эта печка сделана в Тольятти. Традиционно, ВАЗовские отопители не блистают надежностью, но не по причине ущербной конструкции. Конструкция у них как раз простейшая, и ломаться там почти нечему. С конструкцией печки ВАЗ 2114 мы и разберемся сегодня.

Содержание:

1. Ваз 2114 устройство печки
2. Принцип работы печки Ваз 2114
3. Характерные неисправности печки Ваз 2114
4. Ремонт печки Ваз 2114
5. Демонтаж радиатора печки

Ваз 2114 устройство печки

Как и все автомобилях Ваз,  2114 греет водителя и его пассажиров не автономной печкой, а отопителем, связанным с двигателем автомобиля. Отопитель в качестве теплоносителя использует охлаждающую жидкость, которую нагревает двигатель. Поэтому его задача вообще упрощается до минимума. По сравнению с автономными отопителями, интегрированная печка не влияет температуру теплоносителя. Ее задача — просто отобрать тепло и распределить его по салону как можно равномернее и без потерь. Вот тут и есть первый прокол Вазовских печек.

Врожденная негерметичность воздуховодов просто не может позволить доставить теплый воздух в любую точку салона. В регионах с суровым климатом первым делом перепаковывают воздуховоды девяток и десяток, чтобы как можно тщательнее загерметизировать воздушные патрубки на стыках.

Принцип работы печки Ваз 2114

Прогретый антифриз поступает через систему охлаждения двигателя в радиатор отопителя, который находится в кожухе, изолированном от моторного отсека и от салона. Горячий радиатор продувается вентилятором, нагнетая в салон теплый воздух. Система воздуховодов оборудована дефлекторами и заслонками для того. чтобы можно было регулировать направление и интенсивность подачи воздуха.

Также конструкцией печки Ваз 2114 предусмотрены разные режимы обогрева. Интенсивность подачи теплого воздуха регулируется при помощи количества оборотов электродвигателя нагнетателя, который установлен возле радиатора печки.

Характерные неисправности печки Ваз 2114

Неэффективная работа печки вследствие негерметичности воздуховодов — это врожденная черта и каждый борется с ней, как может. Есть, однако, ряд встречающихся часто поломок, о которых стоит упомянуть.

Течи в радиаторе печки.
Замена радиатора печки Ваз 2114 не обязательна в тех случаях, когда антифриз протекает не по его вине. Поменять его можно только от злости. Сам радиатор печки протекает крайне редко, и делает это он в ответ на механические нарушения целостности. Конечно, если зацепить монтировкой тоненькие соты радиатора, то он потечет. Но если этого не делать, вследствие коррозии он течет редко. Может повредиться из-за вибрации или неправильной установки. Текут в основном патрубки, и это в первую очередь замечают водитель и передний пассажир. Как с этим бороться, рассмотрим позже.

Забитый радиатор печки.
Выяснить, забит ли радиатор, просто. При нагреве охлаждающей жидкости до рабочей температуры радиатор печки должен быть как минимум очень теплый. Это говорит о том, что охлаждающая жидкость беспрепятственно попадает в радиатор. Если при открытом кране (в системах отопления с краном) радиатор холодный — сливай воду. Он забит. Придется демонтировать радиатор или полностью его менять. Причиной этому может стать некачественная охлаждающая жидкость от подозрительных производителей. Небритые дядьки на авторынках называют это месиво «тосол», хотя к Тосолу оно никакого отношения не имеет. Правда, это отдельная история.

Забитый воздуховод.
В приемном воздуховоде можно найти много интересного, но все, что там будет находиться, мешает воздуху поступать в салон. Листья, трава, пыль и прочие дары природы должны быть удалены, тогда циркуляция воздуха в салоне возобновится, а обдув теплым воздухом станет эффективнее.

Ремонт печки Ваз 2114

Радиатор печки Ваз 2114 — самая последняя инстанция, куда стоит обращаться при прекращении подачи тепла. Вполне может быть, что есть неисправности в моторчике привода нагнетателя воздуха. Логично, что если он не подает признаков жизни, то он и не работает. И в этом случае, скорее всего, дело в предохранителе.

Двигатель печки посажен в цепь прикуривателя и подсветки бардачка, которую защищает 30-амперный предохранитель F7. Это самый простой выход. Если предохранитель целый, тогда дело в самом двигателе вентилятора. Он не ремонтируется, поэтому его безжалостно выбрасывают и заменяют новым.

Демонтаж радиатора печки

Если все поиски неисправностей ведут только к радиатору, тогда придется демонтировать центральную консоль и снимать радиатор отопителя по определенной методике:

1.  Сливаем охлаждающую жидкость.
2.  Разбираем переднюю панель.
3.  Снимаем хомуты, фиксирующие шланги к радиатору.
4.  Откручиваем крепление радиатора.

Теперь он у нас в руках. Осталось постараться его прочистить, если он забит, или заменить новым, если он протекает. Таким образом можно исправить печку и восстановить приемлемый микроклимат в салоне вашей девятки или Ваз 2114.

Берегитесь сквозняков и удачи в дороге!

Читайте также Промывка системы охлаждения двигателя ваз 2110

Замена радиатора печки ВАЗ 2110 нового и старого образца: цены и фото

Я владелец ВАЗ 2110. Понятно, что это далеко не иномарка, но, меня мой автомобиль полностью устраивает. Неплохая динамичность, простое и легкое управление, небольшой расход бензина. Что еще нужно для ежедневных поездок по городу?

Содержание

1. Важно знать.
2. Старый образец.
3. Новый образец.

Несколько лет назад я столкнулся с проблемой замены радиатора печки ВАЗ 2110. Заметил протекание тосола.

Как мне объяснили специалисты, причины такой поломки могут быть самыми разными. Для того чтобы устранить подобную неприятность, необходимо снимать моторный щит. В автосервисе мне посоветовали не мучиться и не ломать голову, а сразу же установить новый аппарат.

Однако я решил поделиться практическим опытом. Подробно расскажу обо всех нюансах и особенностях такого ремонта.

В первую очередь хочу заострить внимание на один момент. Для того чтобы заменить теплообменник, вам не нужно снимать панель в салоне. Весь ремонт происходит исключительно под капотом. Теперь о главном. Радиаторы ВАЗ 2110 могут быть:

• старого образца, выпущенные до сентября 2003 года;
• нового образца, выпускаемые после указанного периода.

Обязательно учтите этот момент, поскольку процедура замены в обоих случаях будет разной. Также эта информация пригодится вам при покупке теплообменника.

Перед началом работы необходимо подготовить все материалы и инструменты, которые потребуются для замены. Что нужно:

• хомуты в количестве не менее 4 штук;
• крестцовая отвёртка;
• пинцет;
• качественный радиатор.

Прежде, чем произвести замену, необходимо слить тосол. Здесь есть два варианта:

1. Слить тосол с блока двигателя. Для этого открутите крышку расширительного бачка. В результате давление упадет. Далее откручиваете сливную пробку. Она расположена за блоком зажигания. Подставляете ведро и собираете тосол. Общий объем должен быть примерно четыре литра.
2. Можно слить тосол, используя только расширительный бачок. В этом случае отсоединить шланг у печки. Объем слитой жидкости обычно равен одному литру.

Старый образец

Теперь, самое главное. Приступаем к замене радиатора печки ВАЗ 2110 старого образца. Здесь важно в точности соблюдать все шаги и не спешить. Привожу подробный перечень ваших действий.

1. Снимаете резиновый уплотнитель и ветровую накладку.
2. Открутите винт крепления накладки. Он расположен под главным тормозным цилиндром.
3. Открутите четыре винта верхней части накладки.
4. Отсоедините два хомута от накладки, которыми закреплены шланги и провода.
5. Отсоедините плюсовую клемму и минусовый провод вентилятора от кузова.
6. Открутите два винта, расположенные в левой части накладки. Отодвиньте ее немного вперед. Полностью накладку снимать не надо.
7. Снимите накладку ветрового стекла, открутив две гайки и пять винтов.
8. Снимите с расширительного бачка шланг, отводящий пар.
9. От омывателя лобового стекла отсоединяем шланг. Далее открутите четыре винта.
10. Сняв стеклоочистители, уберите с ветрового стекла накладку.
11. Снимите зажимы корпуса радиатора и вентилятора.
12. Открутите передний корпус вентилятора.
13. Также открутите и снимите винты корпуса салонного фильтра.
14. Затем можно снять задний корпус вентилятора.
15. Теперь следует ослабить хомуты.
16. Отсоедините шланги подачи и поврежденный радиатор.
17. После ремонта собираем все элементы в обратной последовательности.

Новый образец

При замене радиатора печки ВАЗ 2110 нового образца необходимо учитывать, что он крепиться к кузову автомобиля при помощи:

• винта, расположенного посредине торца лобового стекла в его нижней части;
• двух гаек, находящихся над выпускным коллектором;
• одной гайки, которая расположена слева возле фильтра.

Теплообменник нового образца состоит из двух основных блоков. Перед установкой их следует разъединить, сняв левую и правую часть. После снятия правой части отсоедините пароотводящий шланг. В свою очередь, правая часть тоже состоит из двух блоков. Между собой они соединены скобами. Если их снять, то вы разъедините части и получите доступ к заслонке. Ее рекомендую поменять на новую. На этом вы закончите всю работу.

Слишком сложного в замене радиатора ничего нет. Достаточно лишь строго придерживаться порядка действий и не спешить. Весь процесс разборки и сборки при замене радиатора печки ВАЗ 2110 можно посмотреть на фото и видео, которые я опубликовал на этой странице. Ремонт собственными руками поможет вам не только сэкономить средства, но и лучше разобраться в технических аспектах вашего железного «друга».

С возрастом отечественные автомобили будут требовать больше ухода и внимания. Хорошо, что я это понял вовремя, поскольку пришлось бы оставить в автосервисе столько же денег, сколько стоит сам автомобиль. А это, как вы понимаете совсем не выгодно.

Я поклонник отечественных машин и стараюсь сохранить состояние своего железного питомца надолго. Пока это получается, плюс накопился опыт в ремонте. Если есть вопросы, вы можете обратиться ко мне через комментарии и я отвечу, как можно скорее. Хочется найти единомышленников, поэтому не забывайте задавать вопросы.

Новинки авто > Интересное и полезное >

ВАЗ 2114: замена отопителя

Сколько автомобилистов, столько и причин для такой операции, как замена отопителя на ВАЗ 2114. Однако единого решения, как устранить подобные неисправности, не существует.

Когда необходима замена

В каких случаях вообще необходима замена радиатора отопителя на автомобиле ВАЗ 2114:

• Начал подтекать
• Он банально забился

Очень часто замена отопителя ВАЗ 2114 сопровождается у владельцев этого автомобиля бесконечным матом и кучей потраченного времени. Поменять радиатор печки своими руками несложно, но добраться до него достаточно сложно.
Итак, чем нужно запастись:

• Знания (для интереса хоть мурзилку почитайте)
• Набор всевозможных отверток, лучше если короткие
• Можете изучить такой материал как замена отопителя печки ваз 2114 видео
• И самое главное запаситесь терпением, которое вам понадобится в этом деле в неизмеримых количествах.

У всех меняется по-разному, кто-то снимает панель полностью, кто-то производит такую ​​операцию как замена отопителя без снятия панели ВАЗ 2114, кто-то сливает охлаждающую жидкость, а кто-то просто вставляет заглушки в патрубки (конечно же, лучше бы слить, чтоб салон не запачкать или помыться антифризом или антифризом) да и не так сложно, если под рукой шланг от смесителя. В данном случае мы рассмотрим способ без снятия панели.

Заказ-наряд

Перед началом работы следует обильно смазать руки каким-нибудь кремом (потом их будет легче мыть, да и в этом процессе возможны порезы) и можно приступать к этому трудоемкому процессу.
Итак:

• Сливаем охлаждающую жидкость (если ваша охлаждающая жидкость герметична, то крышка расширительного бачка должна быть закрыта, после вместо того, чтобы втыкать шланг в двигатель, открыть крышку и охлаждающая жидкость аккуратно потечет в подготовленную емкость заблаговременно).
• Затем нужно снять бардачок и боковые панели, в этом случае нужно открутить все винты крепления, которые вы видите.
• Так же не забудьте и открутить крепления к полу — по бокам есть два винта, с левой и правой стороны панели. Затем откручиваем винты крепления, которые крепят тросы (с левой и правой стороны), эти винты с водительской стороны также держат крышку радиатора, их должно быть три.
• Нужно еще раз убедиться и проверить, все ли винты и болты откручены (не забудьте открутить два самореза, расположенных ближе к двери пассажира и тот, что установлен в правом верхнем углу на панели, он находится рядом с кнопками и закрывается заглушкой). Аккуратно потяните панель на себя.
  В образовавшуюся щель между панелью и рамой со стороны пассажира подставляем какой-нибудь брусок или пластиковую бутылку.

• Откручиваем два хомута с радиатора, не забыв подставить под патрубки какую-нибудь тару, чтобы салон не заливало охлаждающей жидкостью. В системе еще достаточное количество охлаждающей жидкости, поэтому не спешите снимать емкость.
  Для того, чтобы слить охлаждающую жидкость до конца, можно снять и одеть патрубки. Более подробно этот процесс вы можете увидеть на фото.

Итак, слили всю жидкость, сдернули хомуты, радиатор немного вылезает и упирается в нижнюю часть панели. В этом деле один не справится, один должен поднимать панель, а другой в это время вытаскивать радиатор, такой же алгоритм используется при сборке.
Итак:

• Берем новый радиатор отопителя, и как показывает инструкция все собирается в обратном порядке. Также необходимо понимать, что на радиаторе отопителя не стоит экономить, и покупать ту модель, цена которой вызовет смех, поверьте, прослужит она недолго и эту непростую процедуру придется повторить еще раз.
  Качественный радиатор отопителя лучше один раз купить и долгие годы не иметь с ним проблем.

Самое сложное в этом деле — снять радиатор, а потом его можно продуть сжатым воздухом, почистить, перепаять или даже поменять. Также в процессе установки обратите внимание на форсунки, если их нужно заменить, то делайте это сразу, пока все открыто и доступно.

Если на вашем автомобиле не работает, то это беда вне зависимости от времени года. Окна автомобилей запотевают даже от дыхания водителя, а особенно от дыхания отпраздновавших что-либо пассажиров.
Как правило непрозрачное стекло — непосредственная угроза безопасности, короче необходима замена вентилятора отопителя или замена электродвигателя отопителя ваз 2114 на автомобиле ваз 2114, в любом случае выполняются обе операции таким же образом.

Порядок выполнения

ВАЗ 2114 начинается с отсоединения минусовой клеммы провода от соответствующей клеммы на аккумуляторе.
Итак:

• Под панелью приборов в салоне отсоединяем разъем «плюсового» провода, который идет к электродвигателю и, открутив переднюю гайку крепления отопителя к кузову, снимаем клемму «масса» электродвигателя от шпильки.

• Затем, для проведения такой операции, как замена вентилятора отопителя ВАЗ 2114, отворачиваем крестовой отверткой пять саморезов крепления воздухозаборных решеток.
• Снимите правую и левую решетки воздухозаборника.
• Крестовой отверткой откручиваем четыре самореза защитного кожуха и вынимаем сам защитный кожух.
• Затем той же крестовой отверткой откручиваем два винта крепления вентилятора к корпусу отопителя.
• Протяните провода электродвигателя через резиновое уплотнение. Снимаем вентилятор отопителя с короба воздухозаборника.
• Снимаем уплотнение корпуса. Затем с помощью плоской отвертки подденьте защелки и разделите кожух на две части.
• Освободив две скобы крепления, снимите кожух с двигателя вентилятора и выньте двигатель вместе с колесом.

Внимание! Во избежание дисбаланса не снимайте крыльчатку вентилятора с вала двигателя. На этом замена моторчика отопителя ВАЗ 2114 заканчивается.

В обратной последовательности производим установку и сборку вентилятора отопителя. Уплотнитель следует приклеивать универсальным клеем.

Замена переключателя отопителя на ВАЗ 2114

Сразу стоит отметить, что замена переключателя отопителя ВАЗ 2114 работа не сложная, но очень неудобная и кропотливая. Для большего удобства можно также снять приборную панель и полностью слить охлаждающую жидкость, но можно обойтись и без этого.
Для замены крана печки нам потребуется:

• Ключ на 10
• Тряпки
• Охлаждающая жидкость
• Хомут червячный диаметром 16-23 мм
• Новый кран отопителя
• Пустые контейнеры объемом 5 литров или более
• Крестовая отвертка.

Как заменить кран печки на ВАЗ 2114

Первым делом нужно открутить боковую стенку со стороны пассажира центральной панели приборов или снять панель полностью — на ваше усмотрение.
Итак:

• Подкладываем тряпки под ноги пассажира и под кран, чтобы пролитые капли жидкости впитались.
• Открываем капот и откручиваем хомуты отводящего и подающего шлангов печки, снимаем патрубки с крана и сливаем жидкость в пустую емкость.
• Затем в салоне крестовой отверткой откручиваем хомуты крепления патрубков отопителя к крану и отсоединяем их. Подставляем емкость для слива охлаждающей жидкости.
• С помощью плоскогубцев снимите скобу с тяги рычага крана и вытащите ее из отверстия рычага.
• Затем снова возвращаемся в моторный отсек и ключом на 10 откручиваем 2 крана крепления отопителя к приборной панели.
• И снова возвращаемся в салон и достаем кран.

Устанавливаем новый кран в обратном порядке:

• Устанавливаем новый кран на его место.
• Фиксируем со стороны моторного отсека двумя гайками (их рекомендуется предварительно смазать антикором.
• Полностью откройте кран сбоку салона и затяните скобу.
• Затем надеваем патрубки со стороны моторного отсека и со стороны салона, хорошо их закрепляем.
• Если был полностью слит, то заливаем охлаждающую жидкость, либо на дроссельном узле откручиваем патрубок и до этого заливаем жидкость в патрубок до полного заполнения.
• Устанавливаем трубу на место, заводим машину, прогреваем, затягиваем хомуты на патрубках крана и включаем печку.

Если из печки дует холодный воздух, то скорее всего воздух в радиаторе печки. Для устранения этой проблемы потребуется выгнать воздух.
На этом процедура замены крана печки завершена, прикручиваем приборную панель на место и можно кататься.

Сколько литров антифриза вам нужно. Какой антифриз или антифриз можно заливать в систему охлаждения УАЗ, виды, состав и совместимость тосола и тосола, интервал замены

Лично я считаю, что жидкостное охлаждение двигателя намного лучше и прогрессивнее воздушного (об этом говорят факты, сейчас им оснащены 99,5% автомобилей). Но тосол или ТОСОЛ не вечны и через определенный интервал их просто необходимо менять (обычно 3-4 года). И тогда у вас может возникнуть вопрос, а сколько литров этой жидкости в системе охлаждения? И знаете что (пока я писал эту статью) возник еще вопрос — почему именно такой объем, как говорится, не больше и не меньше? В общем, статья и, как обычно, видео в конце будут интересны, так что читайте — смотрите. ..

Знаю, что сейчас многие снова начнут писать — я уже писал об этом в своих предыдущих статьях, можете зайти и почитать. Короче говоря, некоторые варианты антифризов (G12 — G13) превосходят ТОСОЛ, поэтому у первого улучшены характеристики. В общем переходите по ссылке, там все выложено.

Зачем вообще менять антифриз?

Дело в том, что сам антифриз или ТОСОЛ (это русское, а точнее советское изобретение) со временем приходит в негодность, и если не хотите, чтобы у вас ржавели радиаторы, патрубки или шланги — меняйте!

Что и как он ест? Буквально пару слов для понимания — см. Охлаждающая жидкость состоит из трех основных компонентов:

• (менее токсичен и используется в поколении G13). Это простые двухатомные спирты, очень активные и при длительном воздействии могут разрушать металлы, резину и др.
• Вода дистиллированная
• Добавки. Нужны они в основном только для нейтрализации негативного воздействия этиленгликоля и пропиленгликоля (простыми словами не дают разъедать все и вся)
• И последнее, но не менее важное: краска.

Ну собственно зачем менять? ДА, просто через 3 — 5 лет присадки изнашиваются и перестают работать, то есть жидкость, которая залита внутрь, становится ОЧЕНЬ активной.

Сколько литров в системе?

Ну а теперь самое интересное сколько нужно антифриза. Приведу разбивку по нескольким популярным маркам и моделям:

ВАЗ. В старых версиях (2101 — 2107) было об — 8,6 л . Свежие переднеприводные версии (ПРИОРА, КАЛИНА, ГРАНТ 2109 — 2115) — 7,8 л

РЕНО. В частности, LOGAN (SANDERO) — 5,5 — 6 л.

Киа ( Хендай) . В частности, поговорим о РИО (Солярис). Все зависит от объема двигателя: 1,4 — 5,5л; 1,6 — 5,8 л

ДЭУ . В частности НЕКСИЯ. Двигатель 1,5 (8 клапанов) — 6,2 л, 1,5-1,6 (16 клапанов) — 6,7 л.

Если взять среднее арифметическое, для различных марок и марок двигателей объемом 1,4-1,6 получается от 5,5 до 8 литров . В любом случае нужно купить две канистры по 5 литров. Останется на долив (и немного промыть систему)

Но вот что мне показалось интересным, думаю, вам тоже будет интересно. А почему именно столько тосола или ТОСОЛ, то есть допустим 7л, а не 3 или 10л? Почему такой объем? И этому есть вполне разумное объяснение.

Тонкости охлаждения

Чтобы понять инженеру, сколько антифриза нужно в системе охлаждения, нужно рассчитать множество различных параметров. Решается несколько задач:

• Для предотвращения перегрева двигателя охлаждающая жидкость не закипала во всем диапазоне нагрузок (и на холостом ходу, и на максимальных оборотах). Эффективный отвод тепловой энергии от двигателя (чтобы его не заклинило)
• Нужно, чтобы жидкость прогревалась относительно быстро, зимой важно, чтобы вы не замерзли в машине. Также в машине прогреваются различные узлы для более стабильной работы (например, дроссельная заслонка)

Следовательно, антифриза в системе охлаждения должно быть не слишком много и не слишком мало, а достаточно.

А остальное уходит на механические и тепловые потери (они нас интересуют).

Около 30% энергии теряется при нагреве. Это много!

Будем считать их от мощности мотора. Обычно указывается на пике (то есть на максимальной скорости, скажем, 4000 — 6000, у разных производителей по разному). Часто вы просто видите мощность на уровне 100 — 120 — 150 — 200 и т.д. Мощность в л.с.

Для удобства возьмем мотор мощностью 100 л.с. и преобразовать мощность в КИЛОВАТТ. Для этого 100/1,36 = 73,55 кВт (1 кВт = 1,36 л.с.). Еще раз надо понимать, что это мощность на максималке

В итоге 73,55 Х 30% (именно столько уходит на потери тепла) = 22,065 кВт, округляем до 22,1

Вдумайтесь, на обогрев уходит 22,1 кВт, и его просто нужно куда-то девать. Кстати, из этого показателя можно смело вычесть около 9 кВт (40%), вылетающих в трубу, с выхлопными газами.

Считаем дальше. Для примера возьмем, что наш мотор сделан из алюминия и весит 100 кг. Чтобы нагреть алюминий, нам нужно применить 3,9Х 10 5 = 390 000 Дж на килограмм. Если все это перевести в кВт, то получается 0,1 кВт на кг , умножить на 100 = 10

Таким образом, чтобы нагреть двигатель массой 100 кг, нам потребуется 10 кВт тепловой энергии.

Стандартный автомобильный радиатор рассеивает около 2 кВт тепла в состоянии покоя и около 3-4 кВт при обдуве. При крайне отрицательных температурах диссипация увеличивается. Стоит отметить, что в автомобиле также имеется радиатор печки (трубы и т.п.), в спокойном состоянии он рассеивает около 0,5 кВт, при обдуве может отдать в салон от 1 до 2 кВт тепла.

Итак, в чем суть. 22,1 кВт (максимальный нагрев). Вычитаем 10кВт на прогрев двигателя, 9кВт улетают на выхлопную трубу, примерно 2кВт основной радиатор + 0,5кВт радиатор печки. 10 + 9 + 2 + 0,5 = 21,5 кВт.

Нужно убрать еще около 0,6кВт, так же надо использовать радиатор, т.к без жидкости он работать не будет.

Удельная теплоемкость антифриза 4 кДж/кг, это будет учитывать, что он прогревается почти до 100 градусов (высокотемпературные моторы). В результате 4,0 Х 100 = 400 кДж (или 0,11 кВт/ч)

А нам нужно рассеять 0,6 кВт. 0,6/0,11=5,45 кг (в литрах это примерно столько же). Это номинал, но нам нужно добавить запас в расширительный бачок, пусть около пол-литра. В итоге он получает около 6 литров антифриза или ТОСОЛ

Меньше сделать нельзя — просто закипит на максимальных оборотах. Тоже смысла больше нет, двигатель будет очень долго прогреваться.

Еще хотелось бы сказать, что жидкостная рубашка блока цилиндров намного меньше.

Разумеется, такие показатели только на максимальных оборотах, то есть при работе двигателя на максимальных оборотах происходит максимальное сгорание топлива в цилиндрах (иногда в 8 — 10 раз больше, чем на холостом ходу).

Согласно требованиям заводской инструкции по эксплуатации, в системе охлаждения автомобилей УАЗ применяются охлаждающие жидкости марок ОЖ-40 и ОЖ-65 Лена, ТОСОЛ А-40М, ТОСОЛ А-65М или ОЖ-40 и ОЖ-65 ТОСОЛ -ТС.

Безусловно, необходимо следовать требованиям производителя, однако в современных реалиях, когда выбор различных тосолов и тосолов на прилавках магазинов достаточно велик, при желании всегда можно выбрать более технологичный передовая и идеальная охлаждающая жидкость для системы охлаждения вашего автомобиля.

В специализированных магазинах продаются готовые к применению охлаждающие жидкости с названиями Тосол и Антифриз. Все они, за очень редким исключением, подходят для использования в автомобилях УАЗ. Несмотря на разные названия, Антифриз — это, как правило, тот же Тосол, только несколько лучше. эксплуатационные характеристики. Более подробно они будут рассмотрены ниже.

Заправочный объем системы охлаждения автомобилей УАЗ.

— УАЗ Патриот, УАЗ Пикап и УАЗ Грузовой с двигателем ЗМЗ-409 — 12,0 л.
— УАЗ Патриот, УАЗ Пикап и УАЗ Грузовой с двигателем ЗМЗ-409, ЗМЗ-51432 CRS и радиатором с горизонтальными трубками, а также с двигателем Iveco F1A — 14,0 л.
— УАЗ Хантер модели УАЗ-315195 и УАЗ-315148 — 12,5 л.
— УАЗ Хантер модель УАЗ-315143 — 16 л.
— УАЗ-3153, УАЗ-31519, УАЗ-315194 — 11,5 л.
— Фургон УАЗ-374195 и грузовой автомобиль с двойной кабиной и деревянной грузовой платформой УАЗ-330395 — 12,7 л.
— Машины скорой помощи и УАЗ-396255, УАЗ-3 Фермер и автобус УАЗ-220695 — 13,7 л.
— Грузовой автомобиль с увеличенной базой УАЗ-330365 и грузовой автомобиль с увеличенной базой УАЗ-3

— 13,6 л.

Интервал замены охлаждающей жидкости в системе охлаждения автомобилей УАЗ, повторное использование антифриза или слитого из системы антифриза.

Согласно сервисной книжке за 2015 год производитель рекомендует полностью заменять охлаждающую жидкость каждые 60 000 км пробега или 4 года, в зависимости от того, что наступит раньше. На самом деле интервал замены должен рассчитываться с учетом эксплуатационных свойств залитого тосола или тосола. В случае эксплуатации автомобиля в тяжелых условиях рекомендуется сократить интервал замены охлаждающей жидкости в системе охлаждения автомобилей УАЗ. Растение относится к тяжелым условиям:

— буксировка,
— в основном короткие поездки на 4-5 километров или поездки на дальние расстояния с небольшой скоростью,
— постоянная эксплуатация в крупных городах,
— постоянная эксплуатация в районах, где температура воздуха часто выходит за пределы диапазон от минус 15 до плюс 30 градусов Цельсия,
— частая эксплуатация по грязным и пыльным дорогам, а также дорогам, на которых для обработки полотна используются химические вещества.

Кроме того, необходимость замены охлаждающей жидкости возникает, если:

— Срок его службы достиг или превысил сроки, указанные производителем.
— Имели место утечки охлаждающей жидкости, после чего в систему охлаждения была добавлена ​​вода или жидкость другого производителя.
— При изменении цвета или оттенка охлаждающей жидкости, которые являются первыми признаками потери работоспособности присадок.
— При попадании в охлаждающую жидкость других жидкостей, например из системы смазки двигателя.

При ремонте двигателя или системы охлаждения при сливе охлаждающей жидкости допускается ее повторное использование, если для слива и хранения использовались чистая воронка и емкость. Перед повторным использованием рекомендуется отфильтровать охлаждающую жидкость.

Антифризы — виды и состав.

Термин «антифриз» (антифриз) возник за границей. Он использовался для обозначения концентрата, который добавляли в воду в системе охлаждения двигателя автомобиля. Однако этот термин тогда учитывал только холодозащитную роль этого изделия, предполагая, что его использование является сезонной потребностью.

Теперь название «Антифриз» подразумевает не только холодозащитные свойства продукта, но и отражает его функцию теплообменной среды, предназначенной для защиты системы охлаждения двигателя от коррозии и повреждений круглый год при любых условиях эксплуатации.

Автомобильные антифризы обычно состоят из этиленгликоля, реже — пропиленгликоля, который, в отличие от этиленгликоля, не токсичен, но значительно дороже, воды и присадок. Этиленгликоль ядовит и может попасть в организм человека через кожу. Наиболее опасен в пьяном виде.

Раствор этиленгликоля достаточно агрессивен к материалам деталей — стали, чугуну, алюминию, меди, латуни, припою. Поэтому в антифриз добавляют комплекс присадок, придающих ему антикоррозионные, антикавитационные и антипенные свойства. Этиленгликоль, помимо снижения температуры замерзания, приводит к повышению температуры кипения охлаждающей жидкости, что является дополнительным преимуществом при эксплуатации автомобилей в теплое время года.

В антифризы также добавляют красители, придающие им тот или иной цвет, что никак не связано с его эксплуатационными свойствами. Цвет в основном нужен для того, чтобы отличить одну жидкость от другой, определить уровень охлаждающей жидкости в расширительном бачке, а также отличить утечки охлаждающей жидкости от утечек других рабочих жидкостей.

В настоящее время антифризы условно делят на четыре типа по составу функциональных присадок: карбоксилатные (ОАТ), гибридные (Hybrid), лобридные (Lobrid) и традиционные (Traditional). Карбоксилатные антифризы Г-12, Г-12+ содержат ингибиторы коррозии на основе органических (карбоновых) кислот и имеют наибольший срок службы — более 5 лет.

Гибридные антифризы Г-11 содержат кроме органических (карбоксилатных) ингибиторов еще и неорганические ингибиторы — силикаты, нитриты или фосфаты. Срок службы 3-5 лет. Лобридный антифриз Г-12++, Г-13 – относительно новый тип охлаждающей жидкости, в котором органическая основа сочетается с небольшим количеством минеральных ингибиторов.

Традиционные антифризы содержат в качестве ингибиторов коррозии неорганические вещества — силикаты, фосфаты, бораты, нитриты, амины, нитраты и их комбинации. Антифризы этого типа уже считаются устаревшими из-за небольшого срока службы около 2 лет и неспособности выдерживать высокие, более 105 градусов, температуры длительное время. 9Тосол 0186 и его многочисленные модификации как раз относятся к традиционному типу антифриза .

стандарты антифриза.

Единых стандартов на антифризы нет, но есть наиболее признанные. Например, американский — ASTM D 3306, D 4340, D 4985 и SAE J1034, английский — BS 6580, B55117, японский — JIS K 2234, французский — AFNOR NF R 15-601, немецкий — FVV HEFT R 443.

Как и в случае с моторными маслами, некоторые производители автомобилей могут указывать свои допуски по антифризу. Например, для Audi, Seat, Skoda и VW это TL 774D (G12), F (G12+), для Mercedes-Benz — 325,3, для Renault и Ford — WSS-M9.7Б44-Д.

Антифризы — виды и состав.

ТОСОЛ — название автомобильной охлаждающей жидкости, разработанной в 1971 году для автомобилей ВАЗ взамен итальянского PARAFLU специалистами ГосНИИОХТА — Государственного научно-исследовательского института органической химии и технологии. Первые три буквы аббревиатуры ТОСОЛ обозначают кафедру технологии органического синтеза, а буквы ОЛ добавляются для образования слова, похожего на название спиртов — этанол, бутанол, метанол. По другой версии, «ОЛ» — это аббревиатура Отдельной Лаборатории, разработавшей антифриз.

Товарный знак ТОСОЛ не зарегистрирован, поэтому широко используется всеми производителями СОЖ. Эксплуатационные свойства этих жидкостей могут быть различными и зависят от их состава. Антифриз, как и тосол, представляет собой раствор этиленгликоля, воды и различных присадок.

ТОСОЛ А-40М состоит из 44 % воды и 56 % этиленгликоля и обеспечивает температуру кипения при нормальном атмосферном давлении — не ниже 108 градусов. Его рекомендуется использовать в районах с температурой окружающего воздуха не ниже минус 40 градусов. ТОСОЛ А-65М состоит из 35 % воды и 65 % этиленгликоля и кипит при нормальном атмосферном давлении при температуре не ниже 110 градусов. Рекомендуется использовать в районах Крайнего Севера и приравненных к ним местностях.

Внешне стандартный ТОСОЛ А-40М чаще всего представляет собой жидкость синего цвета, а ТОСОЛ А-65М красного цвета. Изменение цвета антифриза в процессе эксплуатации свидетельствует о потере его эксплуатационных свойств. В частности, разработка ингибиторов коррозии и необходимость их замены. Например, синий ТОСОЛ А-40М по мере старения становится сначала сине-зеленым, затем зеленым, затем желтым и может полностью обесцвечиваться.

Скорость старения и обесцвечивания антифриза зависит от рабочей температуры охлаждающей жидкости. В частности, при работе двигателя с постоянным перегревом, порядка 100-105 градусов и выше, антифриз может пожелтеть и потерять свои качества через несколько сотен часов работы двигателя.

Стареющий антифриз из-за выработки присадок может вызвать образование в системе толстого слоя накипи. Это может привести к деформации деталей, локальным и чрезмерным тепловым расширениям, коррозии алюминиевых блоков и головок цилиндров.

Совместимость охлаждающих жидкостей, можно ли смешивать тосол и антифриз.

В процессе эксплуатации автомобиля уровень жидкости в системе охлаждения может стать низким из-за испарения воды или протечек. В первом случае нужно доливать дистиллированную воду, а если нет, то фильтрованную и кипяченую. Во втором – антифриз или антифриз той же марки.

Антифриз и антифриз разных производителей по одинаковым спецификациям можно смешивать. Однако если номера спецификации не совпадают, то лучше этого не делать. Компоненты комплексов присадок могут реагировать друг с другом и терять свои полезные свойства. В крайнем случае, при больших потерях охлаждающей жидкости, лучше всего долить воду в систему охлаждения, а затем, как можно быстрее, полностью заменить всю жидкость в системе охлаждения.

.
спрашивает : Смирнов Сергей.
Суть вопроса : Сколько охлаждающей жидкости в системе охлаждения ВАЗ-2114, интересует точный объем?

Добрый день! У меня есть вопрос! Сколько нужно и сколько литров антифриза входит во всю систему охлаждения двигателя ВАЗ-2114? И сколько времени занимает его замена?

Точное количество охлаждающей жидкости по паспорту

Для того, чтобы произвести замену, необходимо знать, сколько охлаждающей жидкости находится в системе. Согласно официальной технической спецификации, в системе ВАЗ-2114 около 7,8 литров тосол (или антифриз — прим. ). Но .

Система охлаждения на ВАЗ-2114

Схема системы охлаждения

По вопросам, связанным с охлаждающей жидкостью на ВАЗ-2114, у их автовладельцев возникает много вопросов. Начинается все, конечно же, с этого — какую жидкость нужно заливать, а что заливают прямо на конвейере? Как его заменить, и сколько держит система в целом.

Устройство и принцип работы на видео

Тосол или тосол с завода?

По этому поводу много споров, но мнения существенно расходятся, однако, по утверждению производителя именно ТОСОЛ был специально разработан для автомобилей семейства ВАЗ.

Эту жидкость следует менять регулярно и в случае возникновения следующих случаев:

Данная статья публикуется в первую очередь по просьбе посетителя нашего сайта по имени Владимир , который недавно стал счастливым обладателем автомобиля марки ВАЗ-2107 .И у него, конечно же, сразу возникли вопросы связанные с ремонтом и обслуживанием вашего автомобиля , ответы на которые он решил найти в интернете (в частности на этом сайте). Ну помогите желающему грамотно провести ремонт автомобиля своими руками , святой труд! Вопрос был — Как заменить охлаждающую жидкость в автомобиле ВАЗ-2107? Ответ на него вы можете найти перейдя по ссылке — читать полностью. …Думаю, что данная статья будет полезна и владельцам других автомобилей марки ВАЗ . Так как процесс замена тосола или антифриза в автомобиле ВАЗ 2107 практически ничем не отличается от процесса замена охлаждающей жидкости в других автомобилях марки ВАЗ семейства Жигули (таких как ВАЗ-2101, ВАЗ-2104, ВАЗ- 2105, ВАЗ-2106) .

Сначала определим количество и тип охлаждающая жидкость , которую мы будем заливать в автомобиль. Что касается количества, то тут все просто – по инструкции необходимо 9,85 литров, значит покупаем 10 литров охлаждающей жидкости . Но с видом охлаждающей жидкости решитесь, это будет не быстро. Что заполнить? Тосол или антифриз ? Нет единого мнения. Что касается меня, то могу посоветовать использовать антифриз . Можно купить готовый к употреблению или концентрат и разбавить дистиллированной водой в пропорции 50 на 50. Не буду объяснять почему антифриз , при желании на сайте вы можете ознакомиться с материалом, который описывает. Да и с помощью поиска в гугле можно найти много полезной информации по этой теме.

Что касается инструмента. …Достаточно будет накидного ключа на «13», отвертки и емкости для слива старой охлаждающей жидкости (возможно, еще пригодится рожковый ключ на «30»).

Порядок замены охлаждающей жидкости в автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:

Перед тем, как приступить к сливу старой охлаждающей жидкости , необходимо в салоне установить рычаг управления краном отопителя в крайнее правое положение (кран открыт). Откручиваем пробку расширительного бачка и пробку заливной горловины радиатора. В нижнем углу радиатора находим сливную пробку (фото 2), откручиваем ее и сливаем жидкость в заранее подготовленную емкость. На радиаторах старого образца такой заглушки нет. Вместо этого ключом на «30» придется открутить датчик включения вентилятора (фото 3). Также на блоке двигателя находим и отворачиваем ключом на «13» сливную пробку (фото 1).

После слива жидкости закручиваем сливные пробки на место. А во избежание образования воздушной пробки в системе, распускаем хомут отверткой, и снимаем резиновый шланг со штуцера впускного коллектора (фото 4).

Все можно заливать антифриз . Как только из штуцера начнет течь жидкость, можно надеть на него шланг и затянуть хомут. После, полностью залейте радиатор и закрутите пробку. Далее заливаем антифриз в расширительный бачок (фото 5), оптимальный уровень на 3-4 см выше метки «MIN».

Запускаем двигатель и прогреваем его до рабочей температуры. После этого выключите и снова проверьте уровень охлаждающей жидкости . При необходимости долейте антифриз .

Если система охлаждения автомобиля загрязнена, ее следует промыть водой или специальными средствами. Порядок промывки такой же, как и при замене жидкости – слить, залить и разбавить, запустить двигатель на несколько минут и слить. И так несколько раз, пока не увидите, что из радиатора и блока двигателя течет чистая вода.

При использовании статьи или фотографии активная прямая гиперссылка на сайт www.!

Объем охлаждающей жидкости в системе охлаждения двигателя зависит от объема самого двигателя, его мощности и подбирается индивидуально для каждой марки автомобиля. Стоит отметить, что антифриз является неотъемлемым условием нормальной работы двигателя. Прежде чем заливать антифриз в систему, его нужно подобрать, о чем мы поговорим далее.

Качественные характеристики антифризов

В первую очередь необходимо подобрать охлаждающую жидкость на 10 — 15 градусов мороза региона эксплуатации автомобиля. Также должен обладать антикоррозийными свойствами , чтобы все элементы системы двигателя автомобиля находились в исправном рабочем состоянии.

Антифриз должен состоять из этиленгликоля и воды для обеспечения максимальной эффективности охлаждения при работающем двигателе. Если выбрать 50% — чистый антифриз, а 50% — воду, то такую ​​жидкость можно использовать в условиях при температуре -37 0 С. Также обратите внимание на присадки, если они есть в составе жидкости.

Расчет объема антифриза

Замена антифриза осуществляется путем расчета необходимого количества охлаждающей жидкости на объем двигателя. Для расчета и покупки необходимого объема жидкости необходимо уточнить два важных момента:

• марка автомобиля и объем его двигателя;
Марка
• и качественные характеристики охлаждаемой жидкости.

Если брать в среднем, то объем охлаждающей жидкости варьируется от 3 до 7 литров. Обратите внимание, что чем больше объем и мощность двигателя, тем больше требуется охлаждающей жидкости, чтобы процесс охлаждения был эффективным.

Если вы решили заменить, обязательно купите охлаждающую жидкость той же марки.

Чтобы быть более конкретным, и чтобы точно знать, сколько антифриза заливать в систему, нужно учесть рекомендации производителя антифриза и примерно рассчитать необходимый объем для вашего автомобиля. Заливать антифриз нужно по уровню, при этом обеспечив отсутствие воздуха в системе и заливать его по отметке «минимум» в расширительном бачке.

Это не зависит от качества самого состава, но этот показатель влияет на продолжительность эксплуатации самого автомобиля и его исправность. Если вы только купили автомобиль, и не знаете, какую охлаждающую жидкость заливать и сколько, то можете зайти на наш сайт, где есть расчеты и рекомендации.

От чего зависит система охлаждения?

Объем системы охлаждения зависит в общем от очень важных нюансов:

• от объема рубашки двигателя;
• от объема рубашки охлаждения двигателя;
• от объема радиатора;
• от объема радиатора печки в машине.

Необходимо учитывать объем патрубков (гибких резиновых рукавов) для соединения двигателя и радиатора.

Можно ли разбавлять антифриз водой?

Многие автовладельцы утверждают, что для увеличения объема антифриза и экономии средств антифриз можно разбавлять водой. Здесь есть важный момент, о котором многие могут не знать. Суть в том, что 9Антифриз 0186 можно разбавлять водой, но у него снижается температура замерзания , но разбавлять антифриз категорически запрещено, т.к. это уже готовый концентрат для заливки в систему охлаждения. Если разбавить антифриз водой, он полностью потеряет охлаждающие свойства двигателя.

Как залить новый антифриз?

Перед тем, как залить новый антифриз, необходимо слить антифриз, который находится в системе охлаждения, в ненужную емкость. Затем промойте всю систему дистиллированной водой при работающем двигателе. Но при этом антифриз следует заливать в остывший двигатель. При покупке нового антифриза следует брать объем с небольшим запасом, учитывая возможность утечки в системе или испарения. Многие рекомендуют брать охлаждающую жидкость известных проверенных марок.

Важно

При заправке системы охлаждения двигателя необходимо учитывать дополнительный объем охлаждающей жидкости для отопителя салона внутри автомобиля, который зависит от конструкции и марки автомобиля (не относится к автомобилям, оборудованным система кондиционирования). Необходимо постоянно контролировать объем охлаждающей жидкости для обеспечения длительного срока службы двигателя и предотвращения его преждевременного ремонта в результате частых перегревов. Заправку до необходимого уровня необходимо осуществлять через горловину расширительного бачка.

Как проверить датчик температуры ваз. Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках? Типичные признаки повреждения

Датчик температуры охлаждающей жидкости двигателя на ВАЗ-2114 — это один из тех электрических индикаторов автомобиля, который чаще всего выходит из строя, так как на него влияют перепады температур и эффект нагрева. Менять этот элемент тоже очень просто, но не все автолюбители это понимают и зря тратят деньги и время. Эта статья расскажет, как быстро и своими руками заменить датчик охлаждающей жидкости на автомобиле.

Видео о замене датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114:

Видео расскажет как заменить датчик охлаждающей жидкости, а также расскажет о некоторых нюансах и тонкостях процесса.

Расположение датчика температуры охлаждающей жидкости

Перед тем, как приступить непосредственно к процессу замены, необходимо разобраться в самой конструкции системы охлаждения и расположении датчика в основном силовом агрегате:

Здесь все устроено банально

1 — элемент в виде пробки расширительного бачка; 2 — расширительный бачок; 3 — шланг для слива жидкости из патрубка; 4 — шланг, проходящий между радиатором и расширительным бачком; 5 — шланг отводящий от радиатора; 6 — бачок слева от радиатора; 7 — алюминиевая трубка; 8 — пробковые системы; 9 — бачок справа от радиатора; 10 — сливная пробка; 11 — середина радиатора; 12 — кожух электровентилятора; 13 — пластиковые крылья электровентилятора; четырнадцать — Электрический двигатель; 15 — шкив шестеренчатого насоса; 16 — рабочее колесо насоса; 17 — ремень привода распределительного вала; 18 — блок двигателя; 19- насосная трубка; 20 — шланг радиатора с функцией подачи; 21 – шланг радиатора отопителя с функцией отвода; 22 — шланг подвода охлаждающей жидкости к дроссельной трубке; 23 — выпускной патрубок; 24 — шланг для заливки; 25 — шланг радиатора отопителя с функцией подачи; 26 -; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Как было сказано ранее, процесс замены слишком прост и займет всего 10-15 минут.

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем последовательность действий, направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с аккумулятора.

   Выполняем демонтаж клеммы аккумулятора

2. . Это необходимо для того, чтобы обеспечить максимальный доступ к датчику.

   Снимите воздушный фильтр, чтобы добраться до датчика.

3. Отсоедините провода, питающие элемент.
4. При помощи ключа на 19 разбираем изделие.
Сборка
5. происходит в обратном порядке.

Ассортимент продукции

К выбору товара следует подходить внимательно, так как от его качества будет напрямую зависеть срок службы, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости на ВАЗ-2114.

Оригинал

Оригинальный вид датчика охлаждающей жидкости производства АвтоВАЗ

2101-3808600 — оригинальный каталожный номер детали, которая устанавливается практически на все автомобили семейства Лада. Этот продукт производится на заводе АвтоВАЗ. Стоимость 300 руб. Устанавливается как стандартное сиденье и не требует доработок.

Аналоги

Кроме оригинальной детали есть ряд аналогов, которые можно установить на автомобиль. Некоторые из них намного качественнее оригинала.

Это не оригинальный датчик

Итак, рассмотрим все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, руб.
Фенокс	ТСН22101	210
ЛУЗАР	ЛС 0101	240
Фенокс	ТСН22101О7	240
Верне	2509	250
Патрон	PE13059	300
Интермотор	52400	300
эпоха	330082	350
Фасетка	7. 3000	350
Эпс	1.830.000	400
кВт	530.000	550
H+B Elparts	70511515	600
Груз	180804	700
Хелла	6PT 009 107-151	750

Датчик охлаждающей жидкости Hella

Последствия несвоевременной замены датчика

Не многие автомобилисты знают, что неисправность датчика температуры охлаждающей жидкости влияет на работу двигателя в целом. Рассмотрим основные последствия неисправности этого узла для автомобиля:

• Неправильная работа электронного блока управления двигателем . Так вот, датчик не выдает компьютеру достоверных данных, которые могут быть вовремя в жаркую погоду. Так, в свою очередь, следствием будет то, что машина закипит. Это может привести к тому, что в худшем случае может вызвать деформацию и прогиб головы.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: работа двигателя, динамика движения, .
• Другие эффекты, к которым сенсор привязан косвенно.

выводы

Замена датчика охлаждения на ВАЗ-2114 достаточно проста и с этой задачей справится каждый. Особое внимание стоит уделить выбору продукта, так как от него зависит, насколько долго и эффективно будет работать двигатель в целом и его отдельные узлы.

На любом автомобиле, в том числе и на ВАЗ 2109 датчик температуры охлаждающей жидкости играет огромную роль, так как он во многом обеспечивает правильную, эффективную работу системы охлаждения двигателя.

Чтобы отремонтировать или заменить датчик температуры охлаждающей жидкости, первым делом необходимо узнать его местонахождение.

В автомобилях ВАЗ 2109 ДТОЖ находится между термостатом и ГБЦ. Устройство имеет два контакта, один из которых служит для чтения ЭБУ, а второй обеспечивает включение вентилятора.

Также стоит отметить, что рядом с ДТОЖ находится одноконтактный датчик, которые довольно часто путают между собой.

Основная функция ДТОЖ — охлаждение жидкости. Чем холоднее, тем богаче будет топливовоздушная смесь, поступающая в двигатель.

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика находится электрический контакт, который может сломаться или треснуть. При нарушении контакта это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию о теплоносителе;
• Нарушена изоляция датчика. Плохая изоляция проводки приводит к короткому замыканию. Они, в свою очередь, вызывают подгорание устройства;
• Обрыв провода возле датчика. Из-за этого регулятор не может включить вентилятор, что приводит к перегреву автомобиля.

Летом сбой в работе ДТОЖ замечается редко, а вот зимой запустить двигатель становится намного сложнее.

Признаки поломки

Как определить, что датчик температуры охлаждающей жидкости перестал нормально работать или сгорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только при перегреве силового агрегата.
2. Трудно запустить двигатель, когда он горячий. За контроль температуры отвечает система охлаждения, но неисправный датчик не позволяет получить объективные данные и сигнал на запуск того или иного режима работы.
3. Значительно повышен расход топлива. Это вызвано перегрузкой двигателя, который должен работать при повышенных температурах. Из-за этого растет расход топлива.

Прежде чем делать окончательные выводы по поводу поломки или неисправности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Экспертиза

На сегодняшний день владельцы автомобилей ВАЗ 2109 используют два метода проверки состояния датчика температуры охлаждающей жидкости. Сразу скажем, что второй надежнее, а первый проще. Какой из нижеперечисленных способов использовать, решайте сами.

Метод проверки	Ваши действия
Первый путь	Подключите отрицательный конец вольтметра к двигателю; Включить зажигание; Используйте вольтметр, чтобы определить, какое напряжение генерируется при движении автомобиля; В норме показатель должен быть не менее 12 вольт, если аккумулятор полностью заряжен; Если показания заметно ниже, потребуется ремонт или замена ДТОЖ.
Второй способ	Взять мультиметр, включить его в режим вольтметра; Измерение должно проходить в диапазоне от 100 Ом до 10 кОм; Возьмите термометр, измеряющий более 100 градусов по Цельсию; Опустить датчик в емкость с охлаждающей жидкостью; Запуск прогрева охлаждающей жидкости; При повышении температуры контролировать показания термометром; Измерить значения сопротивления датчика при различных температурах; Или можно взять кипяток, налить в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлением датчика, пока температура воды остывает; Сравните показания с таблицей ниже

По таблице проверить, соответствует ли сопротивление требуемой той или иной температуре охлаждающей жидкости или простого кипятка.

Температура (в градусах Цельсия)	Сопротивление (Ом)
100 градусов
80 градусов
60 градусов
40 градусов
20 градусов
0 градусов
20 градусов
40 градусов

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, поэтому требует обязательной замены.

Замена ДТОЖ своими руками впрыск ВАЗ 2109не сложно. Следуйте пошаговым инструкциям, чтобы решить возникшие проблемы.

1. В первую очередь проверьте состояние предохранителей. Нередко они перегорают, что становится причиной сбоя в работе датчика температуры охлаждающей жидкости.
2. Подождите, пока автомобиль полностью не остынет. Ни в коем случае нельзя заменять ДТОЖ на горячем двигателе.
3. Отсоедините провода, идущие к вашему ДТОЖ. Делать это следует только в ситуации, когда при включении зажигания стрелка указателя температуры начинает резко подниматься вверх и иногда достигает максимального уровня.
4. Если со стрелкой изменений нет, то виноват не сам датчик, а провод, идущий к нему.
5. Если стрелка начинает опускаться при включении зажигания, датчик температуры охлаждающей жидкости вышел из строя и требует замены.
6. Не обязательно снимать половину блоков, чтобы попасть в ДТОЖ. Доступ к устройству бесплатный, проблем возникнуть не должно.
7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять антифриз на новый, если это необходимо. Если охлаждающая жидкость свежая, используйте чистую емкость для слива.
8. Отсоедините проводку от датчика.
9. С помощью торцевой головки отвинтите регулятор так, чтобы его можно было легко снять вручную.
10. Очистите место посадки устройства. На этом обычно скапливается приличное количество грязи, пыли, из-за чего новый датчик температуры антифриза может работать некорректно.
11. Для очистки используйте любую тряпку, не оставляющую после себя ворсинок, нитки.
12. Обработайте гнездо обезжиривателем.
13. Вставьте новый регулятор. Ошибка многих в том, что якобы для повышения надежности установки заклеивают датчик герметиком. Делать этого не стоит, потому что так ДТОЖ может работать только хуже.
14. Замените кабель питания. Только если проверка показала, что в нем обрыв или он поврежден, провод лучше сразу заменить. Мы не рекомендуем ремонтировать его с помощью изоленты.
15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли охлаждающую жидкость пару месяцев назад, лучше заменить ее на свежую одновременно. Хуже точно не будет.
16. Запустить двигатель, проверить работу нового датчика TOL.

Наши автомобили давно перестали быть исключительно средством передвижения, более того, они серьезно эволюционировали, от простейшего двигателя внутреннего сгорания до огромного количества электронных датчиков и электронного блока управления (ЭБУ). Датчики постоянно следят за состоянием того или иного узла, сообщая обо всем происходящем в компьютер

Который, как и наш мозг, принимает решения, руководствуясь заложенными в него алгоритмами. Каждый датчик имеет свою функцию и значение, нельзя сказать, что: «этот важнее, но можно и без него». Разница лишь в том, чем это заканчивается для вашего мотора. Например, сломанный Датчик температуры охлаждающей жидкости (ДТОЖ) может стать, что означает большие расходы.

Что такое ДТОЖ

Несмотря на важность этого датчика, конструктивно он достаточно прост и выполняет одну функцию. Его задача — следить за температурой охлаждающей жидкости (ОЖ) и, если она поднимается, сообщать об этом ЭБУ, который уже «думает», что с ней делать. Как правило, блок управления двигателем включает вентилятор охлаждения и регулирует работу системы подачи топлива и системы охлаждения двигателя.

Чаще всего неисправности и Перебои в работе датчика температуры охлаждающей жидкости происходят из-за повреждения проводки питания датчика, а также обрыва провода на входе в корпус датчика. Если датчик вовремя не отреагировал на повышение температуры охлаждающей жидкости, а ЭБУ не включил вентилятор и не откорректировал работу двигателя, то двигатель, скорее всего, перегреется.

Часто ДТОЖ принимают за ДТУЖ (датчик указателя температуры охлаждающей жидкости). По сути это разные датчики, ДТУОЖ просто выводит информацию на приборную панель, вовремя информируя автомобилиста о температуре двигателя.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

1. Для начала нужно снять датчик температуры охлаждающей жидкости. Для этого откройте капот, найдите входной патрубок рубашки охлаждения головы, на нем вы увидите датчик охлаждающей жидкости.
2. Для удобства снимите воздушный фильтр.
3. Далее нужно скинуть «минусовую» клемму аккумулятора и слить антифриз или антифриз.
4. Отключить питание ДТОЖ .
5. С помощью ключа на «19(в некоторых случаях на «21»), открутите датчик.
6. После снятия датчика температуры охлаждающей жидкости залейте антифриз в чистую неглубокую емкость и опустите в нее ДТОЖ.
7. Поместите емкость с охлаждающей жидкостью на печку и запустите медленный нагрев
8. Поместите термометр в емкость, подсоедините провода омметра к датчику и внимательно следите за показаниями обоих

Вы должны получить следующие цифры:

• 20° — 3520 Ом
• 40° — 1459 Ом
• 60° — 667 Ом
• 80° — 332 Ом
• 100° — 177 Ом

При наличии несоответствий или полного несоответствия — ДТОЖ ВАЗ 2114 неисправен и требует замены. Это замена, а не ремонт, этот датчик, как и большинство других, ремонту не подлежит. Если датчик температуры оказался исправным, придется продолжить поиск неисправности, возможно, неисправен термостат или ЭБУ.

Как проверить ДТОЖ в домашних условиях — видео

Инструкция

Довольно часто проблемы возникают из-за повреждения проводов, которые подходят к датчику. Бывают случаи, когда обрыв провода происходит на самом разъеме датчика. Такие проблемы приводят к тому, что вентилятор включается на минимуме. Из выхлопной трубы идет черный дым. При возникновении такой неисправности контрольная лампа «CHECK ENGINE» на панели приборов может не загореться. В этом случае двигатель лучше не глушить, так как потом он может не запуститься. двигаться при низкой скорости тем не менее можно.

Проблемы могут возникнуть, если не работает датчик температуры охлаждающей жидкости. Чтобы проверить этот датчик, вам нужно выполнить простые действия. Сначала отсоединяем колодку жгута от датчика. Включаем зажигание. Проверим цепь. При измерении напряжения на контакте «В» относительно «земли» должно быть около 5 В. Если напряжение меньше 4,7 В, то соединение нужно признать ненадежным. Возможно, провод замкнут на массу или оборван. Также нужно проверить исправность контроллера в этом случае.

Выключаем зажигание и измеряем сопротивление между контактом блока датчиков «А» и «массой». Сопротивление должно быть не менее 1 Ом и не более. Если сопротивление больше 1 Ом, то вполне возможен обрыв провода.

После этого нужно отключить блок контроллера и проверить сопротивление, которое будет между контактом блока датчиков «В» и контактом блока контроллера «45». Оно должно быть меньше 1 Ом. Если больше, то соединение в колодках ненадежное.

Далее измеряем сопротивление между «массой» и контактом «В» блока датчиков. Оно должно быть не менее 1 Ом. Если меньше, то происходит замыкание на массу.

Тестируем датчик. Измеряем сопротивление при двух температурах охлаждающей жидкости. Это нужно делать на холодном и горячем двигателе. Сопротивление не должно отличаться. Если есть отличия, то датчик нужно заменить. Если датчик и цепь исправны, то меняем контроллер.

Видео по теме

примечание

Датчик температуры двигателя Датчик температуры охлаждающей жидкости представляет собой датчик температуры двигателя (ETD) и представляет собой термистор, то есть полупроводниковый резистор, сопротивление которого изменяется в зависимости от температуры. Датчик ввернут в подающий патрубок системы охлаждения двигателя и постоянно находится в потоке охлаждающей жидкости.

Полезный совет

В основе большинства датчиков температуры лежит терморезистор, как правило, с отрицательным температурным коэффициентом — иными словами, при повышении температуры сопротивление измерительных элементов таких датчиков уменьшается. При возникновении проблем, связанных с измерением температуры, обычно не приходится долго искать, где находится датчик температуры двигателя.

Статья по теме

Источники:

• датчик температуры охлаждающей жидкости
• проверка датчика температуры охлаждающей жидкости

В карбюраторных двигателях для визуального контроля температуры охлаждающей жидкости используется указатель температуры на шкале приборов, который получает данные от датчика температуры, расположенного в блоке двигателя.

Современные датчики температуры имеют два. Главный, расположенный на впускном коллекторе инжекторных двигателей, передает информацию на тот, который отвечает за приготовление топливовоздушной смеси; а второй датчик в блоке цилиндров передает информацию датчику температуры на приборной панели. Иногда устройства начинают искажать данные, а то и вообще не отображать показания. В этом случае необходимо определить причину, по которой это произошло.

Чтобы проверить датчик температуры самостоятельно, сначала нужно убедиться, что вышел именно он. Для этого нужно пойти от обратного – исключить показатель температуры из «списка подозреваемых». С датчика снимаем защитный резиновый колпачок, закрывающий электрический разъем и отсоединяем провод. Затем включите зажигание и замкните кончик провода на массу. Если стрелка указателя температуры отклоняется от нулевой зоны (50 градусов), то датчик температуры неисправен и подлежит замене. Если стрелка не отклоняется, причина может быть в комбинации приборов или в электропроводе.

Когда будет установлено, что датчик температуры неисправен, его необходимо открутить от блока цилиндров. Эта процедура будет сопровождаться утечкой охлаждающей жидкости, поэтому нужно заранее побеспокоиться и подготовить болт нужного размера, чтобы вкрутить его на место датчика.

Для проверки датчика температуры, самостоятельно снятого с двигателя, потребуется измерить его сопротивление омметром. Для этого нужно поместить датчик в морозильную камеру холодильника на 20-25 минут, чтобы он остыл до минусовых температур. Затем подключите один вывод омметра к корпусу, а другой его вывод к выводу датчика и следите за изменением сопротивления при естественном нагреве. В процессе измерения не должно быть провалов и скачков при достижении датчиком комнатной температуры.

Следующим испытанием для него станет нагрев под проточной горячей водой из-под крана. В городских квартирах температура горячей воды колеблется в пределах 60-65 градусов. Постепенно нагреваем датчик теплой водой, уменьшая холодную и добавляя горячую. По показаниям омметра следим за резкими колебаниями стрелки прибора. Любые отклонения от его плавного хода свидетельствуют о неисправности датчика. Датчик неразборный — ремонту не подлежит.

Во избежание перегрева и повреждения оборудования, установленного в компьютере, рекомендуется периодически проверять его температуру. Для этого можно использовать несколько программ.

Вам понадобится

• — AMD OverDrive;
• — Скоростной вентилятор.

Инструкция

Дождитесь, пока соберет установленное оборудование. Чтобы определить показания температуры ЦП, откройте меню состояния ЦП. Если вы используете многоядерный процессор, программа будет отображать температуру каждого отдельного ядра.

Чтобы узнать температуру видеокарты, откройте меню Состояние графического процессора. Если вы используете ноутбук с двумя видеоадаптерами, программа отобразит температуру используемой (активной) видеокарты. Если температура некоторых устройств превысила допустимые нормы, откройте меню Fan Control. Увеличьте скорость вращения лопастей нужного кулера, переместив ползунок под его графическое изображение.

В том случае, если в компьютере установлен процессор Intel, то воспользуйтесь программой Speed ​​Fan. Установите и запустите эту утилиту. В меню «Метрики» отобразятся устройства, к которым подключены датчики температуры, и вентиляторы, установленные в компьютере.

Чтобы увеличить скорость вращения вентилятора, несколько раз нажмите стрелку вверх. Подождите некоторое время, пока температура устройства не вернется к норме. Имейте в виду, что допустимые температуры различны для каждого оборудования. Например, температура 60 градусов по Цельсию приемлема для процессора, но неприемлема для жесткого диска.

Если вы не хотите постоянно следить за показателями датчиков температуры, то поставьте галочку напротив «Авто скорость вращения вентилятора». Программа автоматически увеличит скорость вращения вентилятора, чтобы предотвратить перегрев устройств.

Датчик температуры двигателя представляет собой термистор, сопротивление которого изменяется в зависимости от температуры. Он выдает информацию электронному устройству двигателя для управления системами подачи топлива и зажигания. И как это проверить?

Датчик температуры охлаждающей жидкости или сокращенно ДТОЖ, это устройство, определяющее температуру антифриза в системе охлаждения и дающее сигнал на ее снижение путем срабатывания вентилятора.

Его работоспособность является важным аспектом нормального функционирования системы охлаждения и всего силового агрегата в целом, а потому в данном материале мы поговорим о том, какие признаки неисправности ДТОЖ помогают своевременно выявить проблемы в его работе и эффективно устранить их.

ДТОЖ — что это в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактный прибор, расположенный в корпусе радиатора или, чаще, во внешней части корпуса силового агрегата – так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначен для определения температуры охлаждающей жидкости, которая отображается на информационном индикаторе, расположенном на панели приборов автомобиля.

Также функцией датчика является активация включения вентилятора охлаждения, который снижает температуру антифриза, если она превышает критические значения (более 80 градусов Цельсия). Это делается для того, чтобы избежать закипания антифриза и, как следствие, перегрева мотора.

Видео — нюансы связанные с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Такое назначение датчика было характерно для карбюраторных двигателей. Сегодня с развитием систем впрыска на ДТОЖ возлагается значительно большее количество функций. К ним относятся:

• увеличение оборотов двигателя на этапе прогрева для оптимизации выхода двигателя на рабочий режим;
• открытие или закрытие клапана рециркуляции отработавших газов;
• установка угла опережения зажигания и др.

Принцип работы

Функционирование ДТОЖ осуществляется на основе физических свойств материала датчика изменять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, состоит из двух токопроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных автомобилях за считывание такой информации «отвечает» электронный блок управления ЭБУ, который выдает команды управления системой зажигания, а также анализирует работу самого датчика.

Виды

Условно можно выделить два вида ДТОЖ: механический и цифровой. В чем их сходство и различие?

Механический

Механический ДТОЖ — это простой узел, где передача информации об изменении сопротивления материала осуществляется, так сказать, в «аналоговом» виде — посредством электрического сигнала. Такой датчик напрямую связан с указателем температуры охлаждающей жидкости, который представляет собой, по сути, простой омметр со шкалой, отградуированной в градусах Цельсия.

К узлу подключено реле, которое замыкается при достижении критической температуры и вызывает работу вентилятора охлаждения. Такие датчики встречаются на автомобилях с карбюраторными двигателями, в том числе и на всех отечественных Жигулях.

Цифровой

Цифровой ДТОЖ по своей конструкции мало чем отличается от механического, но сигнал передается по шине непосредственно на цифровой блок управления компьютера.

Встроенный процессор выполняет первичный анализ информации, выводя данные о температуре на приборную панель, а также отдавая команды системе зажигания. В этом случае вентилятор также включается по команде от ЭБУ.

На что это влияет

Основная задача датчика температуры охлаждающей жидкости — включить вентилятор охлаждения. В результате при неисправности вентилятор не работает, а следствием этого может быть перегрев мотора или, как минимум, закипание антифриза в системе.

Видео — как проверить ДТОЖ мультиметром:

Кроме того, на инжекторных двигателях неисправность ДТОЖ приводит к тому, что ЭБУ выставляет неверный угол опережения зажигания, и двигатель начинает работать в неблагоприятных условиях.

Совокупность этих факторов говорит о том, что своевременное выявление неисправности датчика и его замена является ключевым элементом во избежание ряда проблем, а иногда и дорогостоящего ремонта двигателя автомобиля.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, ввиду простоты конструкции поломки самого датчика охлаждающей жидкости встречаются относительно редко. Однако «причин» выхода из строя достаточно много, и к ним можно отнести следующие причины:

1. Антифриз низкого качества

В случае использования некачественного датчика нередко поверхность датчика корродирует или покрывается кристаллическим осадком. В связи с этим изменяется температурное воздействие на датчик и, как следствие, его показания изменяются, как правило, в сторону понижения температуры. Это приводит к несвоевременному включению вентилятора охлаждения, а также изменению режима работы силового агрегата.

2. Плохое качество самого датчика

К сожалению, на рынке большое количество контрафактных запчастей, и ДТОЖ от неизвестного производителя не всегда соответствует заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. утечка антифриза через датчик резьбового соединения

И, как следствие, изменение его показателей. Это явление возникает при нарушении целостности резьбы в случаях, когда датчик устанавливался с чрезмерным усилием затяжки или имеется износ прокладки-вкладыша.

4. Электрическая неисправность

Этот фактор является основной причиной выхода из строя датчика и может быть вызван целым рядом причин — от резкого скачка напряжения в бортовой электросети автомобиля до обычной коррозии контактов. Собственно, проверку контактов на окисление нужно проводить всегда при снятии или установке ДТОЖ.

5. Неисправность термостата .

Как проверить датчик температуры охлаждающей жидкости

При подозрении на неисправность ДТОЖ необходимо, в первую очередь, определить, является ли неисправность самого датчика или же она вызвана сбоями в электросистеме авто.

Для этого выкрутите датчик и продиагностируйте его. Это можно сделать с помощью обычного бытового мультиметра.

Как проверить ДТОЖ мультиметром

Для измерения сопротивления ДТОЖ при разных температурах на мультиметре включите режим омметра с соответствующим пределом измерения.

Значение сопротивления должно находиться в определенном диапазоне при определенных температурах.

Для каждой модели силового агрегата и марки авто сопротивление датчика при разной температуре жидкости имеет свои значения (!) и с ними следует заранее ознакомиться в мануале!

Для проверки датчик следует снять и погрузить в нагретую до определенной температуры воду, подключив мультиметр к выходным контактам ДТОЖ. Если сопротивление датчика не соответствует значениям, указанным для двигателя вашего автомобиля, его следует заменить.

Видео — как проверить датчик температуры охлаждающей жидкости мультиметром и электрочайником:

Кроме того, замер можно производить непосредственно на автомобиле по мере прогрева двигателя на холостом ходу.

Если датчик исправен, причину отказа следует искать в электрике или термостате. Если ДТОЖ неисправен, его следует заменить.

Замена

Процедура замены ДТОЖ предельно проста и заключается в откручивании старого датчика и установке нового с последующим подключением к нему клемм управления.

Однако есть нюансы. В частности, замену имеет смысл совмещать с заменой охлаждающей жидкости в двигателе автомобиля. В этом случае неплохо обработать посадочное гнездо датчика графитовой смазкой, которая защитит резьбу, обеспечит легкое откручивание и создаст дополнительный слой герметизации.

Видео — замена датчика температуры охлаждающей жидкости на ВАЗ 2115:

Также при замене датчика необходимо наждачной бумагой обработать подходящие к нему электрические контакты. Если ДТОЖ исправен, и вы его менять не планируете, имеет смысл для профилактики почистить его, в том числе зашкурить его контакты для улучшения электропроводности.

Заключение

Как видите, проверка и замена ДТОЖ довольно простая процедура. Не требует специальных навыков и знаний, а также специального оборудования (за исключением упомянутого мультиметра).

помните, что своевременная замена неисправного датчика температуры охлаждающей жидкости позволит избежать ряда проблем, в том числе и возможного перегрева силового агрегата вашего автомобиля.

Видео — как проверить указатель температуры охлаждающей жидкости на Шевроле Лачетти:

Может быть интересно:

Сканер для самодиагностики автомобиля

Как быстро избавиться от царапин на кузове автомобиля

Как проверить подержанный автомобиль перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Аналогичные статьи

Комментариев к статье:

Иван

Узнать работает ли ДТОЖ довольно просто, при условии что у вас машина с инжектором. Холодный автомобиль заведется и поедет хорошо, но как только двигатель прогреется, двигатель начнет работать неровно, а завести машину на горячем двигателе будет практически невозможно из-за переобогащенной смеси.

Антон

У моего Пассата 2 датчика. Один для указателя на приборке — на работу двигателя не влияет, а другой подает сигнал на ЭБУ — это основной.

Карина

Так как я только начинающий водитель, то многому научился, на самом деле проверить датчик температуры охлаждающей жидкости очень просто.

Максим

В моей Королле Филдер вышла из строя датчик температуры охлаждающей жидкости, ЭБУ стал подстраивать работу двигателя под его показания, начались проблемы. В статье хорошо описано как это проверить! Помогло!

Валерий

Не знал, что так просто проверить датчик, пошел проверять, благо есть в наличии мультиметр. Открутил, померил, успокоился — исправен.

Питер

Если датчик температуры охлаждающей жидкости испортился, необходимо немедленно отреагировать. Ведь, грубо говоря, именно он дает сигнал на запуск вентилятора охлаждения. А если датчик неисправен, то увеличится расход бензина. В этом случае я проверяю всю электропроводку автомобиля и если убеждаюсь, что причина в датчике, то заменяю его. Заменить его своими руками проще простого, нужно только увидеть или попробовать самому.
Необходимо выкрутить старый датчик, обработать гнездо графитовой смазкой и поставить на его место новый, не забыв при этом подключить управляющие клеммы. Главное, чтобы воздух был герметичен.

Андрей

Первое, что нужно знать, это то, что в машине больше одного датчика температуры. Их минимум два, а в некоторых моделях до 4-5. Во-вторых, где они расположены и конкретно за что каждый из них отвечает. Классическая схема — два датчика, один идет на стрелочный прибор панели в салоне (ну или в цифровом виде), а второй на вентилятор(ы) охлаждения. Соответственно и принципы работы у них разные, проверять их нужно по-разному. Первый изменяет свое сопротивление в линейной зависимости от температуры теплоносителя (при этом мы видим изменение прогиба стрелки панели), а второй работает по принципу ВКЛ/ВЫКЛ при определенной температуре теплоносителя достигается (соответственно включает и выключает вентиляторы).

Алексей З.

Вообще сложно представить, насколько плохой антифриз или антифриз может повредить датчик температуры; Я не видел ничего подобного уже двадцать лет. Корпус датчика обычно изготавливается из медного или латунного сплава, практически не вступающего в реакцию с теплоносителем. А вот выход из стоя по причине некачественного изготовления — явление не редкое. Если те датчики, которые идут на машине с завода, служат несколько десятков лет, то те, что идут в запчастях, очень часто не отрабатывают и трех. Парадокс, но оба они производятся на одном заводе. Поэтому зачастую покупатель предпочитает взять датчик с разборки, а не покупать новый.

Артем

Датчик жидкостного охлаждения включает вентилятор в нужный момент, а потому его неисправность чревата серьезными сбоями и поломками. Причин поломки может быть несколько, среди которых некачественный антифриз и дешевый датчик. Иногда датчик может быть исправен, в некоторых случаях нужно проверить проводку и контакты. Необходимо выкрутить датчик и проверить его, погрузив в воду и взяв мультиметр. Это не так уж и сложно, достаточно один раз заменить в присутствии знающего человека или найти информацию в интернете и вы все сделаете сами. Если датчик неисправен, нужно его заменить, только не забудьте почистить контакты и клеммы.

Сан Саныч

На самом деле мультиметры типа D830/DT830 (их тысячи) позволяют определять температуру с приемлемой погрешностью. В качестве контрольных точек для проверки можно использовать только начавший таять водяной лед (что-то около 0 градусов гарантировано) и кипяченый этиловый спирт (~78,37 градусов). Кипяченый спирт удобен еще и тем, что это _самая критическая точка_, при которой датчик температуры охлаждающей жидкости должен работать стабильно, чтобы антифриз не выкипел. И как уже правильно заметили в комментариях, если датчик при указанных температурах показывает сопротивление в допустимых пределах (об этом подробно рассказано во втором видео), то неисправность кроется либо в некачественной проводке, либо в некачественном антифризе.

Максим

Привык менять неисправные датчики без слива охлаждающей жидкости. Для этого ее нужно предварительно «оборвать», иногда за десяток лет резьба так прикипает, что лучше использовать головку или, на худой конец, накидной ключ. Затем осторожно выверните его тремя пальцами, наблюдая за количеством вытекающей жидкости. После резко снимите датчик и заткните отверстие пальцем. делаем вдох, берем свободной рукой заранее подготовленный новый ДТОЖ, подносим его к отверстию, которое держим пальцем и энергично (резко) затыкаем им отверстие, убирая палец. Далее накручиваем резьбу. Потери жидкости — 200 — 300 грамм, а экономия времени — несколько часов! Иногда даже доливать не приходится, уровень не опускается до минимума.

Сергей

При проверке ДТОЖ еще учитываются технические характеристики автомобилей по соответствующим таблицам на различные перепады сопротивления, но нормированные показания отсутствуют. При небольших отклонениях от показателей датчик менять не следует, необходимо найти другую причину неисправности двигателя. Датчики различных производителей всегда дают разные показания при одинаковой температуре жидкости. Прежде чем приступать к замене датчика, необходимо выбрать подходящий вариант для вашего автомобиля. Если покупаете на рынке, обязательно проверяйте сертификат. Чтобы исключить подделки, сфотографируйте этот документ для дальнейшего предъявления в соответствующие органы. В принципе, при таких действиях продавец не продаст вам подделку.

Макарий

Когда последние модели автомобилей Волга стали оснащаться электровентиляторами жидкостного охлаждения, при эксплуатации таких автомобилей возникла проблема быстрого перегрева двигателя при движении автомобиля в ритме городского движения. То ли датчик так необоснованно настроили на заводе, то ли потому, что двигатели стали более оборотистыми, и им разрешили работать не при 80 градусах Цельсия, как раньше, а уже при 90. Водители придумали ручное принудительное включение вентилятора , который осуществлялся прямо из кабины машиниста. Привод опережал команду датчика на включение, благодаря чему улучшалась устойчивость автомобиля в пробках.

Николай

Родной отслужил 7 лет. В прошлом году пришлось заменить. Речь идет о датчике включения дополнительного вентилятора (Шевроле Нива). В первый раз я не понял, что произошло. Лето жаркое, температура быстро поднимается и часто включается вентилятор, особенно при езде по городу. Однажды я заметил, что вентиляторы в паре работают слишком быстро. Утром на холодном двигателе второй включился буквально за пару минут. Грешил на реле, поменял, но проблему не решил. Покопался в книге, нашел этот датчик возле помпы, заменил и забыл о проблеме.

Олег

Выход из строя датчика температуры охлаждающей жидкости может привести к выходу из строя двигателя и очень большим финансовым потерям по сравнению с его стоимостью. Поэтому, если есть сомнения в его исправности, лучше обезопасить себя. Датчик проверял не снимая с машины. Я просто завел холодный двигатель и подключил мультиметр к его клеммам. Поменял, предварительно слив охлаждающую жидкость (потом заменил). А насчет использования мультиметра в качестве измерителя температуры не соглашусь: точности нет, все зависит от чистоты жидкости. И еще, чтобы не оказаться с перегретым двигателем в случае выхода из строя датчика температуры, для страховки установил в салоне выключатель вентилятора.

Дмитрий

В автомобиле датчик всегда находится рядом с термостатом для наибольшей точности измерения. При выходе из строя датчика, а также поломке приборов в машине могут возникнуть следующие проблемы: увеличится расход топлива, возрастут выбросы СО2, двигатель может заглохнуть, машина будет медленно прогреваться, двигатель может перегреться.
На работу датчика может влиять старая проводка, коррозия, датчик может быть в хорошем состоянии. Поэтому лучше не ютиться, а купить новый датчик и сразу отбросить сомнения в причинах проблем.
Но лучше не скупиться и приобрести новый датчик, который без проблем обеспечит безопасное и приятное вождение.
При наличии признаков неисправности датчика температуры охлаждающей жидкости можно сразу его заменить. При желании можно продиагностировать, но предварительно убедиться в исправности проводки. На датчик следует подать 5 вольт, что можно проверить при работающем двигателе. Если есть 5 вольт, то проверяйте датчик.
При желании можно провести диагностику, чтобы убедиться, что именно датчик является источником проблем. Проверить можно электрическим чайником. Измеряем температуру +10, +15, +20. и запишите сопротивление датчика.
Если показания отличаются от данных по датчику (можно найти в интернете), то датчик температуры охлаждающей жидкости неисправен и требует замены. Менее точно, но проще без термометра, а кипятком — кипит при 100 градусах. Это будет контрольно-пропускной пункт. Сопротивление кипению около 210-190 Ом.

Олег

Датчик температуры охлаждающей жидкости при выходе из строя порождает ряд проблем, основные и наиболее опасные из них следующие:
Выход температуры двигателя за пределы допустимых режимов;
Нарушение устойчивости двигателя;
Повышенный расход топлива;
Падение оборотов и самопроизвольное выключение двигателя.
В случае подозрения на нестабильную работу датчика температуры, в первую очередь необходимо проверить наличие охлаждающей жидкости и ее уровень.
Далее проверяем качество контактов на предмет их окисления.
Если все вышеперечисленное в порядке, то нужно проверить сам датчик, для чего его необходимо снять.
Берем датчик опускаем в стакан с кипятком и измеряем его сопротивление, конкретные данные можно найти в интернете по каждому датчику. Если данные совпадают, то датчик исправен. В противном случае меняйте датчик.

Николай

Неделю назад заменили датчик температуры охлаждающей жидкости. Стою в московской пробке и чисто случайно посмотрел на панель приборов (у меня Шеви Нива) и обалдел. Девайс показывает около 110 градусов и тишина — вентиляторы не работают. Включил аварийку и остановился. Сначала подумал двигатель вентилятора, подал напряжение напрямую на двигатель — работает. Подключил моторчик вентилятора к аккумулятору и пока ехал по Москве, он меня постоянно молотил. Я подошел к М2 и отключил вентилятор. Дальше к дому. В гараже без проверки снял датчик температуры и поставил новый. Завел двигатель, подождал пока прогреется — все работает.

Иванович

Датчик температуры охлаждающей жидкости является очень важным устройством для нормальной работы двигателя. Он защищает двигатель от перегрева, включая и выключая вентилятор охлаждения. В своей практике мне несколько раз приходилось сталкиваться с проблемой его неисправности. В наших отечественных автомобилях, с механической системой зажигания, применялись аналоговые датчики. И если вдруг такой датчик не срабатывал, не включал в нужный момент вентилятор и начинала кипеть вода в радиаторе. Ехать в такой ситуации невозможно, и чтобы понять причину поломки, мы в первую очередь проверили правильность работы электродвигателя вентилятора, подключив его клеммы к источнику питания в обход датчика. Если двигатель работал, причиной его не включения мог быть только выход из строя датчика.
