светлая дорога в любое время суток

22.03.2017 #Фара автомобильная

Фара автомобильная: светлая дорога в любое время суток

Все транспортные средства в соответствии с действующим законодательством оснащаются осветительными приборами — фарами различных типов. О том, что такое автомобильная фара, каких типов бывают фары, как они устроены и работают, а также о правильном выборе, замене и эксплуатации фар — читайте в статье.

Что такое фара автомобильная?

Автомобильная фара — электрический осветительный прибор, смонтированный в передней части транспортного средства. Данный прибор обеспечивает освещение дороги и окружающей местности при низком уровне освещенности, либо в условиях недостаточной видимости. Фары часто называют головным светом или головной оптикой, что отражает их назначение и расположение.

Фары являются одними из основных компонентов автомобильной светотехники, они решают несколько задач:

• Освещение участка дорожного полотна и близлежащей местности перед машиной в темное время суток — выполняет головной свет;
• Освещение дороги в условиях тумана, снегопада, песчаной бури и т. д. — выполняют противотуманные фары;
• Освещение местности на большом расстоянии вне дорог общего пользования, при проведении поисково-спасательных работ и в иных ситуациях — выполняют фары-искатели и прожекторы;
• Обеспечение заметности ТС при движении на дорогах общего пользования в светлое время суток — выполняют фары ближнего света при отсутствии или поломке дневных ходовых огней.

Эти функции возложены на фары различных видов и конструкций.

Классификация автомобильных фар

Автомобильные фары делятся на типы по способу формирования светового луча, назначению, применимости в различных схемах светотехники и устройству.

По способу формирования светового луча фары бывают двух типов:

• Рефлекторные (отражательные) — традиционные фары с отражателем параболической или сложной формы, который формирует направленный пучок света;

• Проекционные (прожекторные, линзованные, фары полуэллипсоидной системы освещения) — современные фары с оптической линзой, которая обеспечивает формирование мощного светового луча при компактных размерах всего устройства.

По своему назначению фары делятся на три группы:

• Основные (головного света) — для освещения дороги и близлежащей местности в темное время суток;
• Противотуманные — для освещения дороги в условиях недостаточной видимости;
• Фары-искатели и прожекторы — источники направленного света для освещения местности вблизи и на значительном расстоянии.

Работа фары в режиме ближнего света

Работа фары в режиме дальнего света

В свою очередь, фары головного делятся на три вида:

• Ближнего света;
• Дальнего света;
• Комбинированные — один прибор может работать в режиме ближнего и дальнего света (но только ни в двух режимах одновременно, что четко прописано в ГОСТ).

Фары ближнего и дальнего света отличаются диаграммой направленности и особенностями светового потока.

Фары ближнего света освещают дорогу непосредственно перед авто и предотвращают ослепление водителей на встречной полосе. Данное устройство формирует луч, наклоненный вниз и направленный вдоль дороги, для этого лампа монтируется перед фокусом отражателя фары, а часть светового потока от ее нити накала экранируется (в нижней части). Фары ближнего света могут формировать луч с различной диаграммой направленности:

• Симметричный — свет распространяется вперед равномерно, постепенно теряя интенсивность с отклонением от оптической оси фары вправо и влево;

• Ассиметричный (европейский) — световой луч неравномерно освещает дорогу, наибольшая интенсивность освещения обеспечивается справа, охватывая правую полосу и обочину, ослабление луча слева предотвращает ослепление водителей на встречной полосе.

Фара дальнего света освещает дорогу и местность на большом удалении от авто. Лампа этой фары расположена точно в фокусе отражателя, поэтому формируется симметричный луч высокой интенсивности, направленный вперед.

Фары могут использоваться в головной оптике различных схем:

• Двухфарная схема — используется две фары комбинированного типа, расположенных симметрично по обе стороны от средней оси данного ТС;
• Четырехфарная схема — используется четыре фары, две из которых работают только в режиме ближнего света, две — только в режиме дальнего света.

Фары собраны в пары «ближний свет + дальний свет», пары расположены симметрично средней оси данного ТС.

В соответствии с действующим законодательством (ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) и некоторыми иными), на автомобилях должно устанавливаться строго по две фары ближнего и дальнего света, факультативно могут устанавливаться две противотуманные фары, наличие дополнительных фар ближнего и дальнего света или, напротив, отсутствие штатных приборов не допускается, такой автомобиль нельзя эксплуатировать (согласно пункта 3 «Основных положений по допуску ТС к эксплуатации…» ПДД РФ).

Конструкция и особенности автомобильных фар

По конструкции фары делятся на несколько типов:

• Корпусные — имеют отдельный корпус, могут устанавливаться на кронштейнах на кузове машины или в ином месте. К данному типу относятся фары ряда автомобилей до 60-х годов выпуска, а также противотуманки, искатели и прожекторы;
• Встраиваемые — устанавливаются в специальные ниши, предусмотренные в передней части автомобиля;

• Блок-фары — объединяют в одну конструкцию фары ближнего и дальнего света и указатели поворота. Обычно являются встраиваемыми;
• Фары-лампы — лампы увеличенного размера, Интегрированные в единую конструкцию с отражателем и рассеивателем, являются встраиваемыми. Наибольшее распространение получили на американских автомобилях, сегодня применяются значительно реже обычных фар.

Конструктивно все фары принципиально одинаковы. Основу изделия составляет корпус, в котором установлен отражатель — изогнутое определенным образом зеркало (как правило, пластиковое с металлизированным отражающим покрытием), которое обеспечивает формирование направленного вперед светового луча.

Отражатели бывают трех типов:

• Параболические — классическая конструкция, отражатель имеет форму параболоида вращения, который обеспечивает равномерное распределение света вдоль оптической линии;

• Свободной формы — отражатель имеет сложную форму с участками, имеющими различный наклон друг относительно друга, он формирует световой луч с определенной диаграммой направленности;
• Эллиптические — такую форму имеют отражатели проекционных (линзованных) фар, эллиптическая форма обеспечивает необходимую диаграмму направленности светового луча в ограниченном пространстве.

В блок-фарах используется несколько отражателей для всех ламп, интегрированных в единую конструкцию. В центре отражателя устанавливается источник света — лампа того или иного типа (обычная, галогенная, светодиодная, ксеноновая), в фарах дальнего света нить накала или дуга располагается в фокусе отражателя, в фарах ближнего света она вынесена немного вперед. Спереди фара закрыта рассеивателем — прозрачной деталью из стекла или поликарбоната, на которой нанесено рифление. Наличие рифления обеспечивает равномерное рассеивание светового луча по всей освещаемой площади. В фарах-искателях и прожекторах рассеивателя нет, точнее — закрывающее лампу стекло не имеет рифления, оно гладкое. В противотуманных фарах рассеиватель может быть окрашен в желтый цвет.

Общая конструкция и работа линзованной автомобильной лампы

Конструкция линзованных фар более сложна. Их основу составляет эллиптический отражатель, в фокусе которого установлена лампа, а на некотором отдалении — оптическая собирающая линза. Между линзой и отражателем может находиться подвижный экран, который изменяет световой луч при переключении между ближним и дальним светом.

На корпусе и рассеивателе фары нанесена ее маркировка, в которой указаны основные характеристики и допустимые для установки типы ламп. Установка других источников света недопустима (за редким исключением), это может изменить характеристики фары, а вследствие этого транспортное средство не пройдет техосмотр.

Вопросы выбора, замены и эксплуатации автомобильные фары

Для выбора новой оптики необходимо учитывать конструкцию, особенности и характеристики старых изделий, в идеальном случае следует покупать фару той же модели. Если же речь идет о противотуманках или фарах-искателях и прожекторах, которых не было на автомобиле, то здесь следует учитывать возможность установки этих приборов на автомобиль (наличие соответствующих кронштейнов и т.д.) и их характеристики.

Отдельное внимание нужно уделить выбору блок-фар. Сегодня они, как правило, представлены в двух вариантах — с прозрачным (белым) и желтым сегментом указателя поворота. При выборе фары с желтым сегментом указателя поворота необходимо покупать лампу с прозрачной колбой, при выборе фары с белым сегментом указателя поворота необходимо покупать лампу с желтой (янтарной) колбой.

Замена фар производится согласно инструкции по эксплуатации и ремонту автомобиля. После замены необходимо выполнить регулировку фар по той же инструкции. В простейшем случае эта работа выполняется с применением экрана — вертикальной плоскости с разметкой, на которую направлен свет фар, в качестве экрана может выступать стена, гаражные ворота, ограждение и т.д.

Для ближнего света европейского типа (с ассиметричным световым лучом) необходимо добиться, чтобы верхняя граница горизонтальной части светового пятна располагалась чуть ниже центра фар. Для определения этого расстояния можно использовать следующую формулу:

h = H–(14×L×H)/1000000

где h — расстояние от оси фар до верхней границы пятна, H — расстояние от поверхности дороги до центра фар, L — расстояние от автомобиля до экрана, единица измерения — мм.

Для регулировки необходимо ставить автомобиль на расстоянии 5-8 метров от экрана, величина h должна лежать в пределах 35-100 мм в зависимости от высоты автомобиля и расположения его фар.

Для дальнего света нужно добиться, чтобы центр световых пятен лежал примерно на половине расстояния от оптической оси фары и границы светового пятна ближнего света. Также оптические оси фар должны быть направлены строго вперед, без отклонений в стороны.

При правильном выборе и регулировке фар автомобиль получит качественную светотехнику, отвечающую требованиям стандартов, и обеспечивающую безопасность на дороге при движении в темное время суток.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02.02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Передние фары автомобиля – какие есть, виды и устройство передних фар машин

Элементы конструкции передних блок-фар

Обратимся к истории. Первые годы и даже десятилетия автомобили оснащались самыми простыми круглыми фарами прожекторного типа. Ситуация начала меняться ближе к концу ХХ века: изменялась эргономика и аэродинамика автомобилей, появлялась новая форма кузова, и потребовались новые конструкторские решения. Особенности формы и расположения прежних фар не могли уже вписаться в плавные обтекаемые линии. Слово взяли дизайнеры и конструкторы, и на свет стали производиться новые фары самых разных форм, превосходящие прежние по качеству света и другим характеристикам.

Почему блок-фара, а не просто фара? В блок фары головного света в современных автомобилях входит сразу несколько составляющих:

• фары ближнего света;
• фары дальнего света;
• указатели поворота;
• габаритные огни;
• дневные ходовые огни.

Такую конструкцию уже не назовешь просто фарой. Плюс ко всему этому добавляются фары противотуманные, их задача обеспечивать безопасную езду в условиях ограниченной видимости: туман, снегопад, дождь и пр.

Ближний свет

Рассмотрим некоторые блоки подробнее. В ночных условиях езды водитель использует ближний и дальний свет. Ближний позволяет создать видимость дороги на ближайшие 50-60 метров перед автомобилем и освещает правую обочину.

1. Ближний свет фар не должен создавать помех водителям автомобилей, движущихся навстречу. Если они сигнализируют о том, что вы их ослепляете, то необходимо отрегулировать свет фар.

В общемировой практике приняты два типа распределения потока света — европейский и американский. У каждого свои тонкости, особенности структуры и основах формирования светового пучка.

В американских автомобилях нить накала расположена чуть выше горизонтальной плоскости. Поток света распределяется на две части. Одна из них направлена на дорожное покрытие и обочину, другая — в сторону встречных транспортных средств. Можно подумать, что при этом создается аварийная ситуация, но безопасность заложена в конструкции: в автомобилях изменена глубина отражателя, формирующего нижний поток света. Такие особенности позволяют не ослеплять встречный поток транспорта.

В Европе у автомобилей нить накаливания располагается выше фокуса отражателя и имеет заслон в виде специального экрана. Он препятствует попаданию светового потока в нижнюю полусферу. Такая конструкция более комфортна для водителей, едущих во встречном потоке. Поток света направлен вперед и вниз на дорогу перед машиной.

Дальний свет

Из названия уже становится понятно, что в данном случае освещается гораздо больший участок дороги. Более интенсивный и яркий поток света позволяет освещать дорогу перед водителем на ближайшие двести-триста метров. Но такой поток точно будет ослеплять встречные машины, поэтому использовать его нужно только на тех участках дорог, где нет других автомобилей.

1. В некоторых современных автомобилях установлена система адаптивного освещения, она позволяет минимизировать риски яркого дальнего освещения дорожного полотна.

Как устроена современная фара

С какими бы передними фарами автомобиля мы не сталкивались, их конструктивные особенности позволяют определить три основных элемента, которые обеспечивают работу оптики.

Источник светового потока

Источник светового потока для любой фары является основным элементом. Наиболее распространенные источники в современных автомашинах — галогенные лампы. Пару десятков лет назад появились ксеноновые лампы и составили конкуренцию галогеновым. Наконец, сравнительно недавно автомобили начали снабжаться светодиодами.

Отражатель света

Вторая по важности составляющая блок-фары – отражатель света. Он представляет собой пластмассовое или стеклянное изделие с небольшим алюминиевым напылением. Основная задача этого элемента исходит из его названия — он призван отражать поток света, идущий от источника, и увеличивать его мощь. Корректоры и световые экраны, как вспомогательные элементы, распределяют лучи света в правильном направлении.

Отражатели бывают разными и в основном делятся на три вида:

1. Параболический: самый простой и доступный тип, конструкция его статична. Фары с параболическим отражателем невозможно скорректировать, изменив яркость, интенсивность и направление потока света.
2. Рефлектор свободной формы поделен на зоны, которые отражают отдельные световые потоки. Свет в такой конструкции статичен, но когда он рассеивается, светопотери у него на порядок меньше параболического отражателя. Кроме того, в данном случае свет фар более комфортен для водителей встречных транспортных средств.

• Эллипсоидный отражатель. Из представленных типов этот наиболее дорогой, но и наиболее эффективный: здесь исключены светопотери и ослепление других участников движения. Работа строится следующим образом: световой поток усиливается эллиптическим светоотражателем и направляется в другой фокус в виде перегородки, которая вновь собирает свет. Тут свет снова рассеивается в сторону линзы, которая, в свою очередь, усекает его или перенаправляет. Помимо цены минус еще и в том, что при длительной эксплуатации снижается эффективность, появляются неисправности. В таком случае прямая дорога в автосервис и лишние расходы на ремонт. Самостоятельно без специального оборудования корректировку линз и ремонт произвести невозможно.

Рассеиватель

Рассеиватель — это внешняя часть фары, прозрачная стеклянная или пластмассовая. На внутренней его части расположены линзы и призмы разного размера от 1 мм до нескольких см. Главная задача рассеивателя — обеспечить защиту светового источника от внешних воздействий, рассеять поток света и направить его в нужное место. Направление светового потока регулируется разной формой рассеивателей.

Лампы и их виды

Современные автомобили оснащены несколькими видами фар, которые подразделяются в соответствии с разными применяемыми источниками света.

Лампы накаливания

Существовали очень долгое время, это наиболее простой и самый дешевый источник света. Их конструкторские особенности мало чем отличаются от простой лампочки, которые были во всех квартирах. В безвоздушной стеклянной колбе располагается вольфрамовая нить, она нагревается при поступлении напряжения и начинает светить. Но такие лампы довольно быстро перегорают, поскольку вольфрам испаряется и нить накаливания рвется. В результате с развитием современных технологий такие лампы канули в Лету и уступили свое место более передовым вариантам автомобильной оптики.

Галогенные лампы

Работа галогенных ламп абсолютно схожа с лампами накаливания, но есть одно важное отличие — это срок эксплуатации, у первых он гораздо больше. Весь секрет в принципах и составляющих. В той же стеклянной колбе находится не только вольфрамовая нить, но и пары галогенного газа (йод, бром). Между ними и атомами вольфрама происходит взаимодействие, и тут вольфрам испаряется, но при этом начинает циркулировать внутри колбы, а потом соединяется с нитью накаливания и оседает на ней. Галогенные лампы работают до тысячи часов и даже больше.

Ксеноновые лампы

В данной конструкции свет возникает с помощью нагрева газа под высоким напряжением. Но осуществить подобное возможно только при помощи спецоборудования, и стоит оно довольно дорого, увеличивая в целом цену блок-фар. Впрочем, такие расходы можно оправдать, поскольку срок службы ксеноновых фар в два раза и более превосходит галогеновые. Существуют и би-ксеноновые фары, они совмещают возможность ближнего и дальнего света.

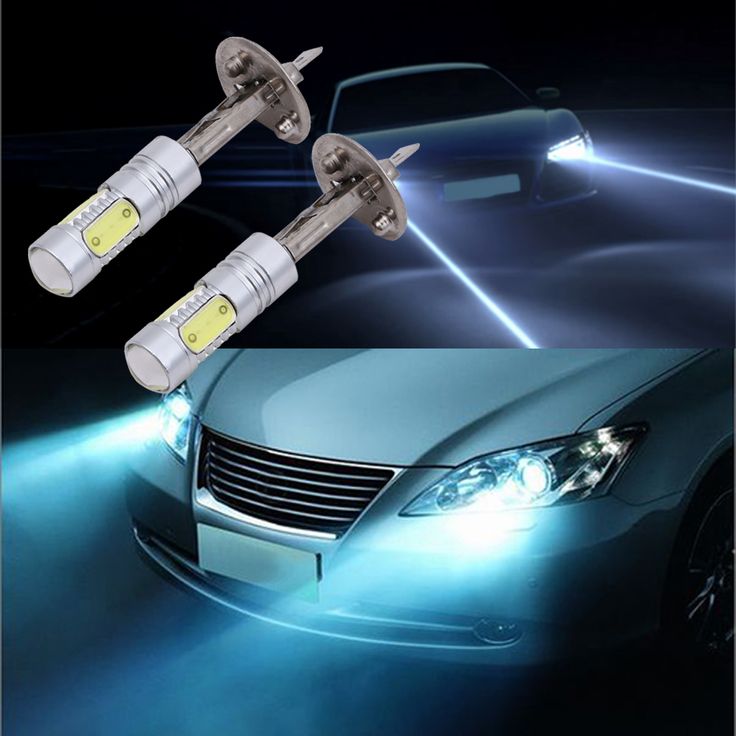

Светодиодные лампы

Самые современные и наиболее популярные лампы — светодиодные, причем не только в автомобильной промышленности. Служат такие лампы около трех тысяч часов и больше. Потребляют они гораздо меньше энергии, нежели вышеперечисленные собратья, но обеспечивают хороший уровень освещенности. Светодиоды используются во всей системе освещения авто, а не только в передних фарах.

Оснащать светодиодами передние фары производители начали в первом десятилетии нашего века. В фары ставят сразу несколько сегментов светодиодов, чтобы обеспечить необходимую яркость освещения, иногда их число достигает два-три десятка.

Инновации

Жизнь не стоит на месте, появляются все новые и новые конструкторские решения, касаются они и системы освещения автомобиля. Вполне вероятно, пройдет немного времени, и мы будем говорить о светодиодных лампах, как об устаревших. Дело в том, что уже появилась такая технология как лазерные фары. Группа BMW уже использовала их на одном из своих автомобилей. Источником света является лазер, его свет направлен на линзу, покрытую фосфором. Таким образом появляется яркий свет, который отражатель направляет на дорожное покрытие. И если по сроку службы лазер со светодиодами примерно одинаковы, то по яркости и потреблению энергии светодиоды сильно уступают.

1. Помните о цене, — она для комплекта лазерных фар стартует с десяти тысяч евро, а это фактически полная стоимость бюджетной автомашины.

Но и это не все, так как в последнее время появилась еще одна разработка на основе светодиодов — матричные фары. Они напоминают глаза некоторых насекомых. Каждая секция светодиодов в таких фарах настраивается отдельно автоматически в зависимости от обстановки на дороге. В результате водитель обеспечен отличным освещением в самых сложных условиях видимости.

Как управлять передними фарами

В разных марках автомобилей предусматривается свое управление включением и выключением головного света. Бюджетные варианты авто оснащены простым ручным управлением в виде специального переключателя. Его можно обнаружить под рулем или на самой панели управления.

Новые автомобили оснащаются автоматическим устройством, позволяющим включать фары в тех или иных обстоятельствах: при запуске двигателя автомобиля или даже при открытии и закрытии дверей. Устройство может быть объединено с датчиком дождя или другими приборами, реагирующими на внешнее освещение.

Передние блок-фары улучшаются с каждым годом, появляются новые формы, дизайн, внутренняя начинка. Все направлено на удобство вождения и высокий уровень безопасности. В любом случае главная задача фар всегда будет оставаться неизменной — обезопасить водителя и пассажиров от непредвиденных ситуаций при езде в условиях ограниченной видимости и освещения.

Фары автомобиля, какие они бывают и регулировка света.

Важнейший элемент безопасности любого транспортного средства — фары, о которых многие водители вспоминают только в дальней поездке ночью, безусловно требуют к себе большего внимания. Ведь от них зависит безопасность не только водителя автомобиля или мотоцикла, но и окружающих. В этой статье, мы рассмотрим какие бывают современные фары, и как их правильно настроить самостоятельно.

Устройство современной фары с параболическим отражателем (рефлектором).
1 — крышка фары, 2 — пружинный фиксатор, 3 — лампа стояночного света, 4 — лампа головного света, 5 — рефлектор, 6 — рассеиватель.

Для начала рассмотрим из чего состоит фара. Основные её элементы — это лампа и отражатель (рефлектор), показаны на рисунке 1 слева. Спираль лампы изготовлена из вольфрама, температура плавления которого 3380 градусов. Вольфрамовая спираль в лампе, при её включении, нагревается более 2700 градусов.

В более старых лампах (которыми сейчас уже не пользуются, перейдя на галогенки) повышение температуры вольфрамовой спирали приводило к испарению вольфрама, и постепенному снижению прочности спирали. Позже колбы ламп (галогенок) начали наполнять галогеном, который ощутимо замедлял процесс испарения вольфрама, и естественно спираль в галогенных лампах служит дольше .

В современных ксеноновых лампах, вообще нет вольфрамовой спирали, но об этом мне нет смысла писать в этой статье, так как об этом я уже написал, и желающие могут почитать об ксеноновых и других лампах вот в этой статье).

А в этой статье мы рассмотрим регулировку света и устройство фар более старых автомобилей, которых ещё достаточно много на наших дорогах. К тому же в большинство таких фар, можно при желании установить ксеноновую лампу, ну и естественно подключить её к блоку розжига.

Основное назначение отражателя (рефлектора) фары, собрать часть светового потока от лампы (ту часть потока, которая направлена не на дорогу) и направить его на дорожное покрытие в нужном направлении. У существующих обычных типов рефлекторов (отражателей), называемых «эллипсоид» и «параболоид» имеется один недостаток — при их положенной установке (регулировке), то есть при наклоне оптической оси фары к дорожному покрытию, световые пятна на дороге получаются в виде узких вытянутых эллипсов. Эти эллипсы освещают лишь небольшую часть дорожного покрытия по ширине.

Поэтому пучок света необходимо расширить. Для этого существует третий важный элемент фары, называемый рассеиватель, изготовленный из стекла, на котором имеется специальный рифлёный рисунок (на самых современных фарах его нет). Этот рисунок как бы состоит из множества сфокусированных линз.

А в более современных фарах, имеющих более сложную форму (из-за дизайна машины) нужное распределение света получается из-за специальной деформации отражателя (рефлектора). Его как бы сжимают (сплющивают) в вертикальной плоскости, и получается как бы переход «параболоида» в «эллипсоид» (их сочетание).

Все знают, что любому транспортному средству нужен как ближний, так и дальний свет. И при встречном разъезде двух машин, естественно нужно перейти с дальнего на ближний свет, чтобы не ослепить встречного водителя. Сейчас это решается довольно просто, ведь в лампе имеются две спирали (дальнего и ближнего света), переключая которые, водитель переключается с дальнего на ближний. А на современных фарах имеются две отдельные лампы или отдельная группа светодиодов (отдельно для дальнего и ближнего света).

О современных светодиодных фарах, светодиоды которых светят не хуже ксеноновых ламп, советую почитать вот в этой небольшой статье. А есть фары в которых почти ничего нет, и источник света расположен вообще отдельно от фары (об этом подробнее читаем здесь). Ну и об умных фарах, имеющих электронный мозг, советую почитать вот тут.

Короче, развитие света для современных транспортных средств на месте не стоит, и каждый год инженеры придумывают что то новенькое и более эффективное. Но начиналось всё довольно забавно. В начале 20-го века, переключения дальнего света на ближний вообще не было. А чтобы не ослепить водителя встречного автомобиля, левая фара вообще выключалась, а свет правой фары, поворотом рефлектора уводился вправо и вниз.

В настоящее время применяются американская и европейская системы светораспределения.

Европейская система фар.

Светораспределение света разных стандартов.
Рис. 2 а — европейское светораспределение дальнего света: 1 — металлический экран, 2 — спираль ближнего света, 3 — спираль дальнего света в фокусе F, 4 — рефлектор.
Рис. 2 б — европейское светораспределение ближнего света.
Рис. 3 — американская система ближнего света в которой спираль смещена относительно фокуса вверх и влево: 1 — рефлектор, 2 — спираль дальнего света в фокусе F, 3 — спираль ближнего света, 4 — металлический экран.

При европейской системе, на большинстве автомобилей (кроме самых современных) в фаре используется лампа с двумя спиралями (дальнего и ближнего света). Под спиралью ближнего света имеется металлический экран, к тому же спираль ближнего света расположена на несколько мм спереди фокуса, и чуть выше оптической оси — это видно на рисунке 2 б. А спираль дальнего света расположена в фокусе параболоидного отражателя (рефлектора) — это показано на рисунке 2 а.

В итоге получается, что дальний свет фары — это пучок отражённых от отражателя параллельных лучей света, а ближний свет фары — это пучок сходящихся лучей.

Как отмечено выше, под спиралью ближнего света имеется металлический экран, назначение которого исключить попадание лучей на нижнюю часть отражателя (рефлектора), а от неё попадания лучей в глаза водителя встречной машины. К тому же, спереди металлический экран немного отогнут вверх, чтобы и прямые лучи, исходящие от спирали ближнего света, тоже не слепили встречных водителей.

Значит в европейской системе, ближний свет, а точнее его световой пучок, отражается (выходит) только из верхней половинки отражателя (рефлектора), и такая фара, при её правильном угле наклона к поверхности дороги, не будет ослеплять водителей встречных машин и мотоциклов.

Кстати, как было написано выше, стеклянный рассеиватель фары не так уж прост по своей конструкции, и именно поэтому в дождливую погоду обязательно следует пользоваться таким полезным устройством, как очиститель фары. Потому что забрызганная водой фара (а капельки воды как линзы), усиливает своё слепящее действие (часть светового пучка начинает отклоняться не туда куда нужно, то есть в глаза водителей встречных машин).

Многие водители не придают особого значения очистителю фары, а зря. Ведь большинство аварий происходит именно ночью в дождливую погоду, и это происходит в большинстве случаев не от того, что дорога более скользкая, чем в сухую погоду.

Американская система фар.

Спираль дальнего света в американской системе, тоже находится в фокусе параболического отражателя (рефлектора). Ну а спираль ближнего света находится сверху над спиралью дальнего, и повыше оптической оси отражателя (рефлектора), как показано на рисунке 3 выше. Следует учесть, что лучи света, которые попадают на внутреннюю сторону отражателя, отражаются от неё к поверхности дороги. А лучи света, которые попадают на внешнюю часть, отражаются вверх. Ну и некоторая часть световых лучей, отражается параллельным пучком света вперёд.

Для того, что бы сократить часть светового потока, которая отражается вверх, применяется отражатель (рефлектор) имеющий меньшую глубину. Но от этого уменьшается световая отдача. Чтобы компенсировать потерю световой отдачи, в лампе используется спираль дальнего света немного большей мощности. К тому же, под спиралью ближнего света в американской лампе, нет металлического экрана, и от этого ощутимо уменьшаются потери потока света.

Так же следует учесть, что в американской лампе спираль ближнего света чуть смещена влево от оси фары, и от этого пятно света на поверхности дороги смещено к правой обочине, что предотвращает риск ослепления встречного водителя (а так же уменьшает риск наезда на что нибудь, валяющееся у обочины дороги).

В некоторых фарах, чтобы умееньшить слепящее действие (как американской, так и европейской системы) устанавливается дополнительный металлический экран, который расположен перед лампой. Или просто передняя часть стеклянной колбы лампы, окрашивается непрозрачной термостойкой краской (таких ламп как мы знаем большинство).

Очень важно, чтобы световой пучок бул правильно направлен относительно поверхности дороги, и причём в независимости от загрузки машины. Для этого служат специальные корректоры фар, самые простейшие из которых резьбовые, в виде винтов, расположенных на самой фаре. Что бы откорректировать фары, приходится открывать капот и крутить эти винты, но вряд ли кто из водителей это делает. Естественно более удобны гидрокорректоры, которые позволяют регулировать наклон светового луча фары, прямо с водительского места.

Регулировка света фар.

Прежде чем начинать регулировку, следует знать, что направление света фар вашей машины, напрямую зависит от нескольких факторов, таких как: давления воздуха в колёсах, размера шин (низкопрофильные или высокопрофильные шины), распределения груза по осям машины, а так же от состояния пружин подвески автомобиля.

Поэтому в любом мануале автомобиля, оговариваются ряд условий, при которых производится регулировка света фар. К примеру — машина должна быть заправлена под завязку, снаряжена штатным инструментом и запаской, ну и загружена пассажирами. Однако следует учесть, что если вы ездите в большинстве случаев без пассажиров (и с полупустым баком) и на вашей машине нет гидрокорректора, то тогда следует производить регулировку фар, усадив на водительское место только человека, примерно вашего веса (а бак для топлива не наполнять полным).

Если не учесть вышеописанных факторов при регулировке, которые многие считают мелочью, тогда будьте готовы к тому, что встречные водители постоянно будут моргать вам (так как будут ослеплены). И если в освещённом городе это не так опасно, то на тёмной загородной трасе, на высоких скоростях может привести к трагедии. Хотя большинство современных автомобилей оснащены корректорами фар, управляемыми из салона (а на более свежих машинах есть даже корректоры, работающие в автоматическом режиме), но всё же ещё много на наших дорогах более старых машин.

Однако не стоит наоборот (боясь кого то ослепить) направлять световой пучок так, чтобы он освещал лишь небольшой участок перед машиной. Это тоже опасно, особенно при поездках на больших скоростях. Из всего вышесказанного, можно сделать вывод, что всё таки правильная регулировка фар, так же важна как и регулировка других систем автомобиля, тем более, что при неправильной регулировке фар, пройти техосмотр будет проблематично.

Вообще в фарах по европейской системе, оговаривается всего лишь регулировка ближнего света. А направление луча дальнего света, задаётся ещё на заводе геометрией всех элементов фары (и лампы тоже), то есть направление луча дальнего света никак не регламентируется. И бывает, что достичь нормальной регулировки света фар никак не получается, из-за неисправности самой лампы (из-за подделки ламп, или просто от смещения её спиралей), или фары.

Фара тоже может быть неисправна и добиться правильной регулировки будет невозможно. Например отклонение правильной оси установки лампы в фару, расшатался и болтается отражатель, болтается патрон лампы и т. п. В таком случае следует или устранить неисправности или заменить фару новой. И только после этого станет возможной правильная регулировка.

Большинство малообеспеченных водителей регулируют фары в гаражных кооперативах, направив луч на какую нибудь светлую стену. Или используют для этого какой нибудь фанерный щит (в качестве экрана). Но есть некоторые, которые вообще никак не регулируют фары, или регулируют их на глаз, что в принципе одно и тоже. К сожалению многие не догадываются, что могут пострадать не они, а другие участники движения.

При регулировке европейских фар, поможет таблица 1 слева и рисунок 4 (несмотря на то, что в ней указаны отечественные машины, можно отрегулировать по ней и фары иномарок, схожих по габаритам и конструкции фар, а для более свежих иномарок, следует поискать заводские данные для конкретной модели).













Правую и левую фары регулируют отдельно, снимая клеммную колодку с соседней фары (отключая её), или просто закрывая её каким нибудь непрозрачным щитком.

Сведения (нормативы) указанные в таблице, обеспечиваются при нагрузке заднего сиденья машины человеком или грузом массой 70 — 90 кг. И действующий стандарт нормирует только положение левой части границы ΙΙ света и тени — относительно оси отсчёта Ι на рисунке 4, то есть именно величину Б.



А правая часть светотеневой границы, как правило поднимается вверх под углом 15 градусов, и это способствует хорошему освещению обочины, справа от автомобиля. А как правильно разместить экран для регулировки фар европейского стандарта, показано на рисунке 5.

На некоторых автомобилях фары дальнего и ближнего света раздельные (к примеру как на Жигулях «шестёрках», или БМВ), в таком случае размещать экран нужно как показано на рисунке 6. Причём в этом случае следует отрегулировать и фары дальнего света. И для фар дальнего света, угол наклона самой яркой центральной части пучка света, определяется на экране величиной Г. К примеру на расстоянии пять метров от экрана до фар автомобиля ВАЗ 2106, величина Г будет составлять 50 мм (см. таблицу 1).

Если же на вашем автомобиле установлены ещё и противотуманные фары, то для их регулировки экран нужно разметить как на рисунке 7, а данные находим в таблице 3 ниже.





















Если нужно отрегулировать американские фары, то они регулируются по дальнему свету, используя таблицу 2 слева (несмотря на то, что она рассчитана на наши старые автомобили) и рисунок 6 выше. То есть так же как и раздельные фары дальнего света автомобилей БМВ, ВАЗ 2103, ВАЗ 2103.

В оснащённых сервисах фары регулируют с помощью специальных приборов, причём стандарт регламентирует измерение силы света в отдельных зонах на экране. При самостоятельной регулировке, не имея специального прибора, измерить силу света в положенных зонах экрана не получится, да этого никто и не делает. В итоге, фара даже правильно отрегулированная по осям, если имеет какие то дефекты отражателя, лампы или рассеивателя, может всё таки оказаться непригодной для использования.

Поэтому всё же прежде чем начинать регулировку с помощью экрана (не имея специального прибора), следует убедиться сначала в исправности фар, и ламп тоже (а лучше лампы заменить новыми, почему? — об этом ниже), а так же проверить величину напряжения, приходящего к фарам (при работе двигателя). Ведь срок службы ламп для фар, напрямую зависит от бортового напряжения автомобиля. И если при эксплуатации машины, напряжение к примеру не 12,5 вольт, а немного больше — 13,2 вольта, то срок службы ламп сокращается в три раза. Если же бортовое напряжение на вашей машине ещё более завышено до 14,4 вольта, то срок службы ламп в фарах, снизится аж в 15 — 17 раз !

Так же следует учесть и то, что даже если бортовое напряжение автомобиля соответствует норме, то всё же с течением времени, лампы фар ощутимо теряют свои характеристики (именно поэтому начали переходить на светодиоды). И после определённого времени, лампы следует заменять новыми, но к сожалению никто это не делает, пока они не сгорят.

Многие водители, заметив, что фары стали светить хуже, винят в этом помутнение стекла, порчу отражателя и т.д., но на самом деле, в большинстве случаев, нужно просто заменить старые лампы новыми. Ну а если ещё после этого и отполировать стёкла ваших фар, вернув им былую прозрачность, то сила света будет как у новой машины. Как правильно отполировать фары автомобиля и с помощью чего, советую почитать вот в этой статье.

На более старых машинах, регулировка направления луча света, регулируется всего двумя винтами. Но на большинстве машин, эти винты всегда ржавые, и со временем их невозможно прокрутить. О какой регулировке здесь можно говорить? А ведь всего лишь нужно периодически смазывать их, или просто покрыть Мовилем резьбу.

Часто бывает, что и отражатель (рефлектор) страдает от коррозии, а на многих отечественных машинах он может поржаветь после первой зимы. Многие водители, пытаясь предотвратить это, залепляют замазкой все щели и отверстия для вентиляции. Но ведь оптический элемент сильно нагревается, и если нет вентиляционных отверстий, то внутри появляется конденсат, от которого рефлектор ржавеет ещё быстрее.

Залеплять все щели и отверстия бессмысленно. Тут просто всё дело в некачественном покрытии отечественного отражателя (ведь импортные рефлекторы почти не ржавеют).

А вообще на современных автомобилях, да и мотоциклах тоже, многие детали, в том числе и элементы фар, начали изготавливать не из металла, а из термостойкого пластика и они естественно не ржавеют и не требуют ухода. А детали современных светодиодных фар даже не требуют термостойкого пластика, так как температура в них небольшая. Да и светодиоды практически вечны, а значит фару можно изготовить вообще неразборную и герметичную.

Но это тема отдельных статей, и некоторые из них, про современные фары, можно почитать по ссылкам выше, а эта статья надеюсь, поможет отрегулировать фары более старых автомобилей, которых на наших дорогах ещё достаточно много, успехов всем.

Теги: Какие бывают фары автомобилей., Регулировка света фар американского и европейского стандарта.

Виды передних фар: Разъяснение

Светотехника на машине – основа безопасности и удобства на дорогах. Это такая же неотъемлемая часть транспортного средства, как колёса и руль. В то же время, видов и конфигураций световой техники на машину существует довольно много. В этой статье мы рассмотрим основные типы передних фар и их назначение.

По прямому функционалу передние фары автомобиля можно разделить на отдельные классы:

• Габаритные огни – предназначены для обозначения габаритов транспортного средства, стоят спереди и сзади.
• Ближний свет – основные фары, предназначенные для освещения дороги непосредственно перед машиной, светят они ярко, но только на ограниченное небольшое расстояние, около 40–50 метров.
• Дальний свет – фары, светящие на большое расстояние, на 200-300 метров. Они обеспечивают комфортный световой путь даже на очень большой скорости.
• Противотуманные фары – дополнительные фары для ухудшенных погодных условий (метель, туман и прочее). При одновременном использовании с ближним светом противотуманки сильно слепят других участников движения.
• Ходовые огни работают днём для дополнительного обозначения машины. Впервые получили применение в странах Скандинавии и Британских островов, там, где иногда днём освещение недостаточное для полного обеспечения безопасности.
• Специальные передние световые устройства, вроде раллийных фар, световых искателей, прожекторов и прочее.

Разновидности передней автомобильной оптики.

Есть много неправильных представлений у автомобилистов, когда дело доходит до передних фар машины. Учитывая тот факт, что фары являются одной из самых важных особенностей в машине, многие из нас (вас) водителей думают, что слухов и дезинформации о передней оптике автомобилей не существует и впринципе не может быть. Ведь казалось бы, что здесь особенного, вся автомобильная передняя оптика имеет достаточно простую и понятную всем нам конструкцию. Но не торопитесь делать предположения и выводы, так как в автопромышленности существует множество разных видов конструкций передних фар, что часто вызывает путаницу у автомобилистов. В сегодняшней нашей статье мы хотим прояснить а заодно и объяснить всем заблуждающимся водителям, что передние автомобильные фары в наше с вами время бывают разного вида и различной конструкции с которыми вы уважаемые водители могли в жизни еще не встречаться.

И так друзья, приступим, мы разделили нашу статью на три части:

— Корпус и конструкция передних фар.

— Сами лампы.

— Другая соответствующая информация (Разное).

РАЗДЕЛ 1. Корпус и конструкция передних фар

Корпус фары — это та часть оптики внутри которой установлена лампа освещения. Как вы все знаете на современном рынке автомашин существует множественное число разных ламп освещения, начиная от обычной галогеновой лампы и заканчивая теми же новыми лазерными технологиями. От того, какая лампа освещения стоит в передней оптике автомобиля зависит и сама конструкция корпуса этой автофары.

Отражатель

Фары с отражателями, что установливаются сегодня в корпусе передней оптики, являются самыми распространёнными у всех автопромышленников. Хотя в настоящий момент наблюдается определенная тенденция по замещению фар с отражателями на линзованную оптику. Мы не собираемся утомлять вас друзья научной философией и объяснять в данной статье о том, как работает автомобильная фара. Если сказать об этом кратко, то все выглядит так,- внутри фары рядом с отражателем, как правило, установлена лампа освещения свет которой излучает сама фара и который отражается от хромированной краски, что нанесена на этот отражатель. В итоге свет лампы при отражении от хромированной поверхности выходит конкретно на дорогу.

Смотрите также: Американец сравнил три вида фар в практическом соревновании: Галогенные, Ксеноновые и Светодиодные

Как правило, галогеновая автомобильная лампа имеет также небольшой участок хрома или защитного покрытия из другого материала (как правило, размещен на переднем торце лампы), который препятствует попаданию прямых лучей света в глаза водителей встречного транспорта. В итоге данная лампа излучает свет не сразу на дорогу, а попадает сначала в отражатель, который рассеивая лучи света отправляет их непосредственно на дорогу.

Недавно нам казалось, что этот тип ламп в скором времени по-просту исчезнет из автопромышленности. Особенно после того, как на свет появились ксеноновые лампы. Но что в итоге, на сегодняшний момент эти галогеновые лампы для автомобилей по-прежнему являются и остаются самыми распространенными во всем автомобильном мире.

Линза

Автомобильные фары с линзами внутри в настоящий момент, постепенно отбирают популярность у оптики с отражателями. Напомним нашим читателям, что впервые эти линзованные фары появились и устанавливались на дорогих люксовых автомобилях. Но затем, по мере удешевления технологий, такая передняя линзованная оптика стала появляться и на обычных недорогих автотранспортных средствах.

Что же из себя представляет линзованная передняя оптика? Отвечаем. Как правило, этот вид фар вместо отражателей используют в себе так называемые линзы (это специальная оптическая колба, которая не отражает излучаемый свет от ламп на дорогу, а по сути, она с помощью проекции передает освещение на дорогу).

В настоящий момент существует уже огромное количество различных типов линз и конструкций таких линзованных передних фар.

Но смысл работы данной линзованной оптики у всех одинаков. Что же такое линза в передней фаре и как она работает?

Дело в следующем, что эти лизнованные фары формируют пучок света для освещения дороги совершенно по-другому (т.е. по другому принципу) в отличие от обычной оптики с отражателями.

Например, внутри этой линзы тоже имеется отражатель с хромированным покрытием, который отражает свет от лампы. Но в отличие от обычного отражателя структура линзованного отражателя создана именно таким образом, чтобы не направлять сам свет на дорогу, а собирать его в специальном месте внутри фары в пучок на специальной металлической пластине. Вот эта пластина по сути и собирает свет в единый пучок а далее перенаправляет его в линзу, которая в свою очередь и проецирует уже направленный пучок света непосредственно на дорогу.

Как правило, такая линзовання фара обеспечивает превосходную светоотдачу с резкой линией среза и сфокусированным пучком света.

Устройство фары

Устройство фары автомобиля примерно одно для всех модификаций. Свечение создаётся за счёт трёх сегментов фары.

Источник света

Излучение лампы не направлено прямо, как фонарь, на самом деле, она скорее светит во все стороны, направляя частицы света на следующий сегмент.

Отражатель

Он бывает разной формы, часто это относительно правильный конус, но может быть множество вариаций в зависимости от конфигурации фары и дизайна передней части машины в целом. Обычно это стекло или пластмасса с небольшим напылением алюминия. Как вполне ясно из внутренней формы слова – основная его задача – отражать, весь свет, который на него попадает. При этом отражении он усиливается. Специальные корректоры в свою очередь ограничивают световую зону, направляя луч света. В плане отражения света можно также выделить три основных подтипа:

1. Параболический отражатель. Самый простой, дешёвый и распространённый. Это статичная конструкция, отражающая свет горящей лампы. Такую фару нельзя подкорректировать, яркость, интенсивность, направление света в них статичны.

2. Рефлектор свободной формы (Free Form Reflector). Такой рефлектор разделён на несколько зон (количество их может сильно варьироваться), каждая отражает и направляет свой пучок света. Свет таких фар также статичен, но более отчётлив, меньше светопотеря при рассеивании, значительно меньше вероятность ослепления других водителей или себя.

3. Линзовая оптика. Свет от лампы в этом случае рассеивается и усиливается специальным эллиптическим светоотражателем, но после этого направляется на второй фокус – специальный щиток, вновь собирающий этот свет. От этой перегородки свет снова рассеивается в сторону линзы, та собирает его, где-то обрезая, где-то перенаправляя. Такая оптика максимально исключает чрезмерную светопотерю и ослепление светом. Линзовая оптика дорога, но очень качественна и обеспечивает максимальную безопасность даже в условиях трудной видимости. Главная проблема – вся эта система довольно динамична, в ходе износа или повреждения стабильность линзы может понизиться, могут возникнуть неисправности, светопотери. В таком случае линза требует специфической корректировки в автосалоне.


   Принцип работы ксеноновых фар

Рассеиватель

Это внешняя часть фары, также из стекла или специального материала. Видели на фото или киносъёмках огромные белые листы на штативе? Назначение автомобильного рассеивателя схожее. Его задачи – защищать фару от внешнего воздействия, а также рассеивать и направлять её свет. Скажем, противотуманные фары светят скорее не прямо вперёд, а как бы «под ноги», вниз — вперёд. Для этих функций форма рассеивателя может быть разной. Несколько иной метод работы у светодиодных и матричных фар, мы рассмотрим эту специфику чуть позже, когда будем говорить о светодиодах отдельно.

Это функциональное распределение фар, одинаковое для любого транспортного средства. Можно их разделить и по принципу устройства. Научный прогресс не стоит на месте, технологи и проектировщики задаются одним важным вопросом: как обеспечить максимальную безопасность и дальность освещения, при этом нивелируя ослепляющим фактором. Также важны принципиально надёжность фары, прочность, длительный ресурс использования, экологичность, не забываем о дизайне.

РАЗДЕЛ 2. Лампы

Как мы уже сказали, главным в любой фаре является сам источник света. Самым распространенными источниками света в автомобильных фарах на сегодня являются галогеновые лампы накаливания.

Галогеновая лампа представляет из себя вакуумную стеклянную колбу в которой содержится, как вы наверное догадались, газ двух галогенов (брома или йода) и специальная нить накаливания. Благодаря этому газу нить накаливания служит внутри колбы намного дольше. Также, благодаря этому галогеновому газу повышается и температура накаливания, что соответственно влияет на яркость такого свечения.

Галогеновые лампы

Галогеновые лампы являются наиболее распространенным видом ламп накаливания в автопромышленности. В настоящий момент существует множество различных по конструкции галогеновых фар в зависимости от вида и типа использования отражателей и линз в передней автомобильной оптики.

К нашему сожалению, свечение большинства автомобильных галогеновых ламп дает в своем принципе желтоватый оттенок. Так что обычные автомобильные фары, в которых установлены обычные галогеновые лампы выглядят довольно таки скучно.

Ксеноновые лампы / HID лампы

HID — ксеноновые лампы накаливания, по меркам истории всей автопромышленности в целом они пришли в наш автомир относительно недавно, если сравненивать их с галогеновыми лампами. Ксеноновые лампы по технологии своей работы более сложные, чем обычные лампы накаливания. Соответственно, что этот вид ламп имеет и более сложную конструкцию.

Например, в ксеноновой лампе сама электрическая дуга находится в стеклянной кварцевой колбе заполненной газом (ксеноном).

Ксеноновые лампы в отличие от галогеновых дают белый или голубоватый свет. В итоге своего свечение эти ксеноновые фары ближе всего к естественному дневному освещению.

В результате этого данный вид фар обеспечивает превосходную светоотдачу. Также, внешне свечение ксеноновой оптики выглядит можно сказать просто шикарно и стильно, чем свечение той же галогеновой оптики (фары). Но не все в нашем мире как вы понимаете, идеально. Ксеноновые лампы несмотря на то что их срок службы значительно превышает срок службы галогеновых ламп, со временем начинают тускнеть. То есть, яркость их свечения постепенно уменьшается. Также не стоит забывать и о том, что ксеноновые лампы стоят значительно дороже по сравнению с обычными лампами накаливания. Кроме того, для работы ксеноновых ламп требуется специальное дополнительное оборудование (блок-расжига и т.п.).

Светодиодные лампы

Это новейший вид автомобильных фар. Стоит здесь сразу отметить, что еще совсем недавно светодиоды не применялись в качестве ближнего и дальнего освещения дороги. Первое время автопроизводители использовали эти светодиоды только вместо дневных ходовых огней (габаритные огни освещения), а также для освещения салона машины и подсветки всеразличных кнопок.

И только недавно на авторынке стали появляться такие автомобили, где в фарах вместо галогенных или ксеноновых ламп стали применяться и использоваться светодиодные блок-лампы, которые установливаются прямо в линзованную оптику.

Главное достоинство таких светодиодов в их минимальном энергопотреблении. А еще одним из главных преимуществ светодиодов является их долгий срок службы.

Большинство светодиодных ламп дают белое свечение, которое также как и в ксеноновых лампах приближено к естественному дневному источнику свечения.

Правда со временем эти светодиодные лампы могут тускнеть, что естественно сказывается на качестве их освещения. Главный минус светодиодных ламп — это их стоимость. Также, во многих современных автомобилях светодиодные лампы встроены в единую колбу или плату. Поэтому для замены даже одной такой лампы может понадобиться дорогостоящий ремонт непосредственно всей фары.

Ну а в некоторых случаях придется приобретать полностью новую оптику. Но так как светодиоды имеют очень долгий срок службы, то естественно, даже сегодня такое применение светодиодного освещения дороги считается экономически оправданным.

Лазеры (будущее)

В настоящий момент ряд автомобильных компаний уже начали эксперементировать и внедрять на некоторые дорогие модели своих машин новое поколение оптики, которое оснащается источником света основанного на инновационном применении лазеров.

Правда, пока эта лазерная оптика в автопромышленности остается еще достаточно большой редкостью и все из-за большой себестоимости изготовления подобной оптики.

Так как-же все-таки устроена эта лазерная оптика? Отвечаем. На самом деле в этих лазерных фарах также применяются светодиоды, которые под воздействием лазера выдают более равномерное и более яркое свечение. Так, к примеру, световой поток обычных светодиодов составляет 100 люменов, когда как в лазерной оптике такие светодиоды выдают 170 люменов.

Главное преимущество лазерных фар в их энергопотреблении. Например, по сравнению со светодиодной автомобильной оптикой такие лазерные фары со светодиодами потребляют в два раза меньше энергии.

Еще одно преимущество лазерных фар — это размер применяемых в них диодов. Например, один лазерный светодиод, размер которого в сто раз меньше обычного светодиода, выдает тот же уровень свечения, что в конечном итоге позволяет автопроизводителям конкретно уменьшить размер самих фар без какой-либо потери качества освещения дороги.

К большому сожалению, в наши сегодняшние дни лазерные источники света в автопромышленности стоят очень и очень дорого. Так что в ближайшее время данная лазерная оптика не будет использоваться в автопромышленности массово. Но в будущем, а скорее всего скоро, лазерные фары постепенно вытеснят с рынка все традиционные источники освещения автомобилей.

Ксеноновые

Такие виды автомобильных фар имеют большое количество составляющих элементов, однако они обладают улучшенными характеристиками. Правда, чтобы установить ксенон, требуется много места под капотом, и это следует обязательно учитывать. Наверное, по этой причине такая оптика в основном монтируется на премиальных машинах, свою роль играет и высокая цена за штатный комплект. Зато по сравнению с галогеном ксенон имеет и свои преимущества:

невысокая потребляемая мощность;

разная цветовая температура, от стандартного желтовато-белого света до яркого голубого;

повышенный эксплуатационный период – свыше 3500 часов;

возможность использования пластикового рассеивателя, так как такой тип фар практически не нагревается.

Среди немногих недостатков использования ксеноновой оптики можно отметить обязательное использование омывателей и корректоров. Если не соблюдать это правило, то свет будет некачественным, а поездка в темное время суток – опасной. Кроме того, для работы фаре требуется блок розжига, хотя это в целом нельзя признавать недостатком. Просто данный факт усложняет конструкцию ксеноновой оптики, а чем больше в ней составляющих, тем больший риск поломки. Наконец, ксеноновому комплекту требуется квалифицированный монтаж вместе с кропотливой регулировкой.

РАЗДЕЛ 3. Другая важная информация / Разное

Теперь, когда мы с вами рассмотрели все различные типы технологий передней автомобильной оптики, настало время поговорить о некоторых насущных возникающих вопросах. Так, например, давайте друзья узнаем с вами о том, можно ли использовать в галогеновых фарах ксеноновые лампы накаливания и наоборот?

Как правило, для использования ксеноновых ламп передняя оптика должна быть оснащена конкретно линзой, которая проецирует свет на дорогу. Также ксеноновая оптика обязательно должна оснащаться корректором фар.

В основном в наши дни используется автоматический корректор фар, который сам изменяет угол наклона линзы с целью обезопасить встречных водителей от яркого дневного света ксеноновых фар. Их угол изменяется в зависимости от количества пассажиров находящихся внутри салона авто. В том числе, все такие ксеноновые фары должны обязательно быть оборудованы омывателем оптики, поскольку ксеноновый источник света не совсем эффективен (или почти не эфективен) при грязных фарах.

Смотрите также: Почему в автомобилях задние фонари красного цвета?

Что касаемо галогеновых ламп, то они в отличие от ксеноновых могут быть установлены прямо в линзованную оптику. А как же тогда светодиоды? Отвечаем. Так как светодиодные лампы имеют как правило, направленный источник света, то устанавливать их в фару с обычными отражателями небезопасно, так как в этом случае эффективность освещения дороги ими будет низкой. Поэтому большинство автопроизводителей оснащает светодиодную оптику своих машин линзами, которые проецируют свет от светодиодов непосредственно на дорогу. Подробней об этом ниже:

Прожекторные, двухфокусные фары

Последнее поколение фар — прожекторные двухфокусные. Они обеспечат водителю самую хорошую видимость и безопасность при движении. Как правило, устанавливаются на большегрузных автомобилях и дорогих иномарках.

Второй фокус собирает лучи в отражателе и направляет через экран, повторно фокусируя линзой. Световая производительность прожекторных фар — 50%

.

Эти фары значительно дороже двух предшествующих типов.

Можно ли установить ксеноновые лампы в обычные фары с отражателями?

В принципе это возможно, но ничего хорошего из этого не выйдет. Во-первых, согласно Российского законодательства применение ксеноновых ламп в фарах с отражателями категорически запрещено, поскольку это создает опасность на дороге встречному транспорту с водителями, которые могут быть ослеплены таким ярким источником света ксеноновых ламп, который рассеивается отражателями фар.

В своем итоге, установив в фары с отражателями ксеноновые лампы Вы получите только внешнее красивое свечение, а вот само освещение дороги будет намного хуже, чем при использовании тех же галогенных ламп, поскольку для ксеноновых источников освещения необходима именно линзованная оптика. Кроме того, ксеноновые лампы, установленные в отражатель, отвратительно освещают дорогу в дождливую погоду.

В том числе, хотим сразу здесь отметить, что ксеноновые лампы за короткий срок просто выжгут хромированное напыление ваших отражателей. В конечном итоге, даже после последующей установки в оптику снова галогеновых ламп эти фары будут светить уже не так эффективно, как они светили прежде.

Иные передние фары

На легковых машинах помимо того применяется ближний свет и дальний свет, устанавливаются штатно и иные передние фары. О них уже упоминали, настало время подробнее.

Прежде всего указатели поворотов. Решения применяются различные, но зачастую поворотники ставятся именно в блок фары, совместно с ближним, а также дальним светом, иногда обособленно. Они необходимы, чтобы информировать водителей и пешеходов о своих последующих действиях, то есть о повороте влево или вправо, обгоне, перестроении и других маневрах.

Отметим то, что указатели поворота стоят не только в передних фарах, но их содержат и задние фонари автомобиля, сейчас пошла такая мода, что поворотники ставятся в боковые зеркала, и на некоторых моделях их можно встретить в районе передних крыльев и других интересных местах сбоку.

Все указатели поворотов в машине должны работать, и работать синхронно, включаться одновременно, работают они не постоянно а мигают, либо постоянно , либо с определенным алгоритмом, отключаются либо самостоятельно при повороте рулевого колеса, либо надо самостоятельно переключать. Не забывайте только их когда надо включать и выключать, иначе аварии не избежать.

Следующий вид фар, устанавливаемых спереди – габаритные огни, лампы габаритных огней располагаются либо в блоке фар, либо отдельно, и еще устанавливаются в задние фонари автомобиля, на некоторых моделях еще встречаются и боковые, хотя это больше дер коммерческого транспорта. Лампы габаритных огней обозначают габариты машины поздним вечером или ночью, с целью препятствования авариям.

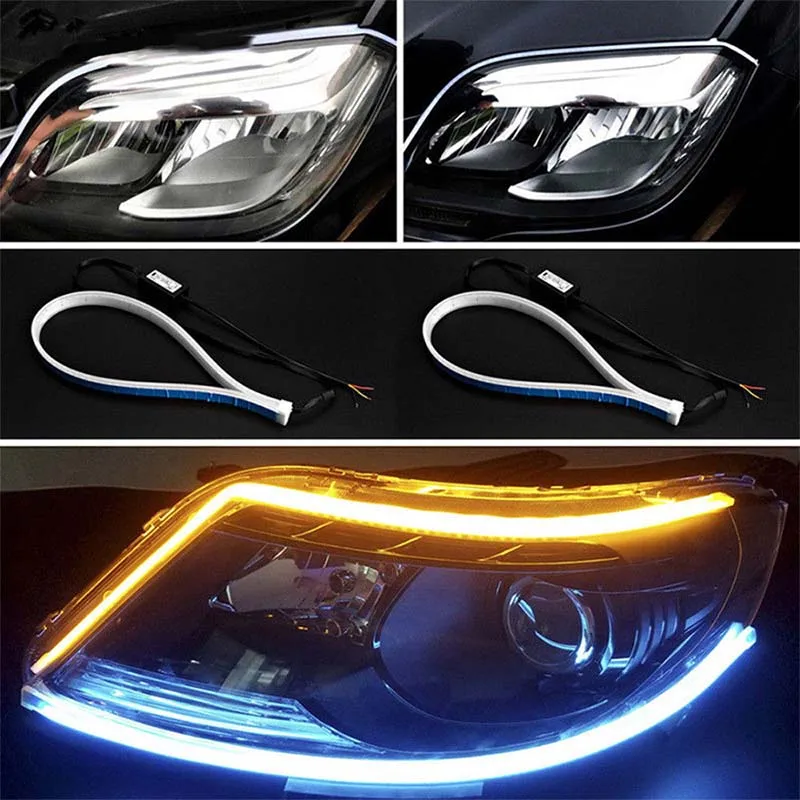

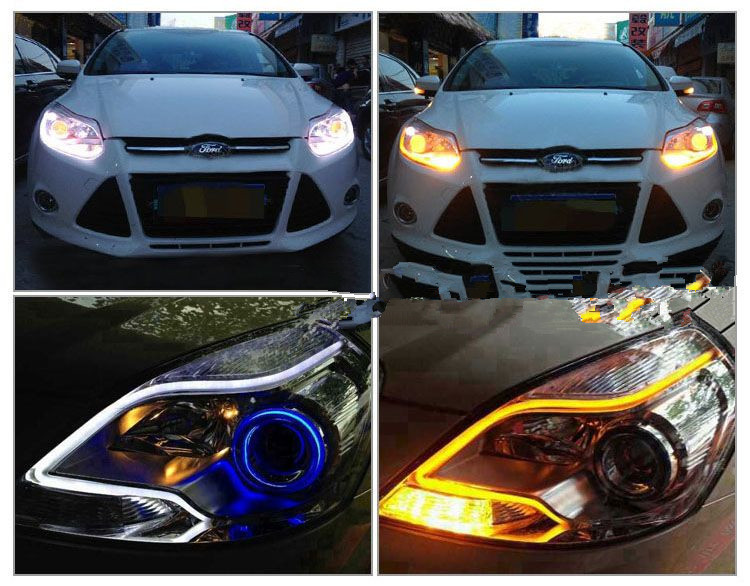

Следующий тип передних фар – ДХО, они же дневные ходовые огни, в ряде государств их установка запрещена, в ряд ими пользоваться обязательно. Также ставятся либо в блок передних фар, либо отдельно, либо например, как у Лада Веста лампа габаритных огней спереди отвечает еще и за ходовые огни. В принципе предназначение сходное. Только габаритные огни указывают на габариты автомобиля ночь и в сумерках, а ходовые огни на тот же параметр днем, в том числе в условиях плохой видимости. Обращайте внимание, что ДХО ставятся не на все автомобили, у некоторых есть, у некоторых нет , а в качестве ходовых огней применяется ближний, или правда гораздо реже, дальний свет сниженной степени интенсивности.

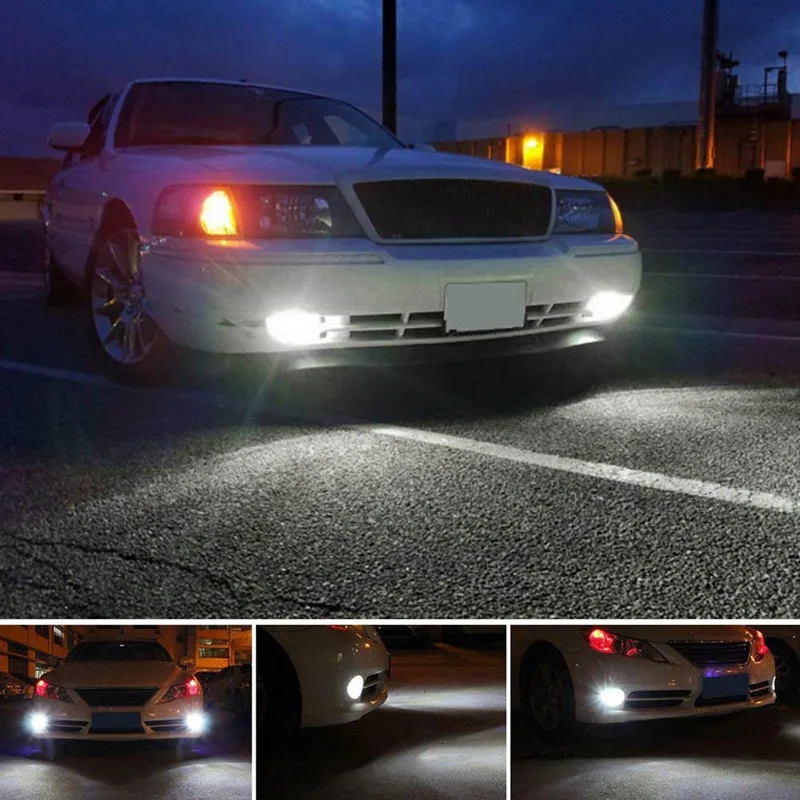

Отметим еще и противотуманные фары, еще один вид головной оптики, который может ставится как штатно, обособленно, очень редко в блок фар, так и отсутствовать. Во втором варианте следует на нашем автопортале выбрать, а затем и купить противотуманные фары дополнительно. Лампы на противотуманные фары отличаются , учитывайте это при покупке. Сами фары бывают желтые и белые. Основная особенность – широкий, отсеченный в верхней части (вертикальной плоскости) световой пучок и широкая диаграмма его распределения в горизонтальной плоскости, что позволяет обеспечить хорошую обзорность перед машиной в условиях плохой или недостаточной видимости (пыль, сильный дождь, туман, снег). Учитывайте если любите путешествовать на своем автомобиле, что в ряде стран противотуманные фары запрещены.

Передние фары бывают и специального предназначения, прожекторы, искатели, раллийные, но для большинства из них при установке требуется специальное разрешение.

Какая следует ответственность за установку ксеноновых ламп в фары с отражателями?

[media=
https://youtu. be/R9cFSHOQ6ok
]

Как мы уже выше сказали, установка ксеноновых источников света в автомобильные фары оборудованные отражателями под галогеновые лампы, по-просту — запрещена!

Так что, в соответствии с частью 3 статьи 12.5 КоАП РФ управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, влечет лишение водительских прав сроком от 6 месяцев до 1 года с конфискацией ксенонового оборудования и самих ламп.

То есть, другими словами можно сказать, если вы незаконно установите на свою машину в фары ксеноновые лампы, которые не предназначены для данного вида источников света, то вас за это не оштрафуют, а сразу же лишат водительского удостоверения на предусмотренный законом срок, а после окончания такого срока лишения вам предстоит уже пересдать теоретический экзамен. Так что думайте и решайте сами.

Можно ли установить светодиодные лампы в линзу ксеноновой фары?

Теоретически это возможно. Но придется тогда покупать и ставить либо Китайский вариант, который вряд порадует вас качеством освещения дороги и долговечностью, либо предстоит непосредственно разбирать саму фару и устанавливать в нее другую блок-линзу. В последнем варианте качество освещения действительно будет лучше и возможно даже эффективнее тех же ксеноновых источников света. Но опять же, если вы для этого купите качественные светодиодные лампы и саму блок-линзу под них, которая надо заметить стоит немаленьких денег.

Что касаемо самого законодательства, то в настоящий момент прямого запрета на использования в обычных фарах светодиодных ламп ближнего и дальнего света нет. Также пока не существует и единых стандартов и ГОСТов, которые предписывали бы таковые правила установки и использования на транспортных средствах светодиодных источников ближнего и дальнего освещения.

В настоящий момент такие правила и стандарты только разрабатываются. Так что в ближайшем будущем, и скорее всего, все это произойдет точно также, как произошло и с ксеноновыми лампами. Вспомните друзья, что творилось на Российских дорогах еще каких-то 10 лет назад, когда каждый второй автомобиль был оснащен не заводским ксеноном (лампами). Сегодня наблюдается почти тажа самая картина.

С каждым днем на дороге становится все больше и больше автомобилей с установленными на них незаводскими светодиодными лампами ближнего и дальнего света, когда как большинство владельцев автомобилей, оснащенных фарами с обычными отражателями больше не используют ксеноновые источники освещения, опасаясь за это лишиться прав (правда многие уже поняли, что «колхозный» ксенон реально снижает безопасность на дороге).

Так что использовать в отражателях или в линзах под ксенон светодиодные лампы также опасно, как и «колхозный» применяемый ксенон, поскольку светодиодная лампа не будет освещать дорогу так эффективно в отражателе или в линзе, которая предназначена именно под ксеноновую лампу.

Помните друзья о том, что под сами светодиоды также нужен специальный прожектор (блок-линза со специальным оборудованием, который собирает свет от светодиодной лампы непосредственно в пучок и направляет его в линзу-стекло).

Передние блок-фары: элементы конструкции

Передние фары совершенствовались на протяжении десятилетий. Вплоть до конца ХХ века на автомобили устанавливались круглые фары прожекторного типа. Однако по мере изменения эргономики и аэродинамики кузова возникла необходимость в новых решениях: круглые фары не позволяли создавать плавные, обтекаемые линии кузова. Поэтому дизайнеры и конструкторы начали внедрять новые более привлекательные формы, не уступающие по световым качествам и характеристикам.

Основные элементы передних блок-фар автомобиля

Современная фара головного света объединяет в себе несколько устройств:

• фары ближнего и дальнего света;
• габаритные огни;
• указатели поворота;
• дневные ходовые огни.

Единая конструкция носит название блок-фара. В дополнение к ней на передней части автомобиля могут устанавливаться противотуманные фары (ПТФ), обеспечивающие безопасность поездки в условиях недостаточной видимости.

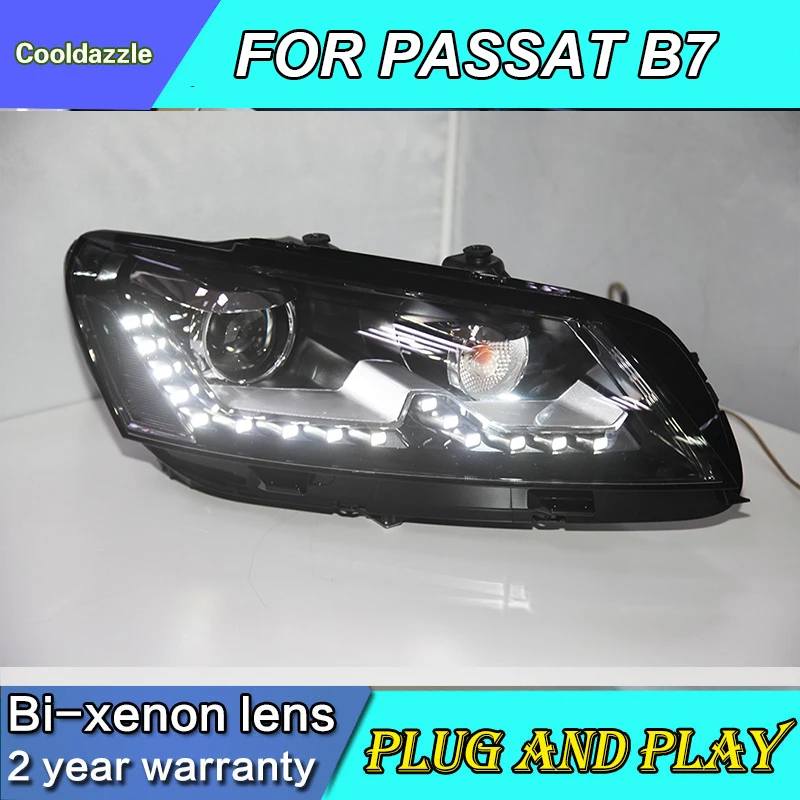

Что такое Би-Ксенон?

Термин Би-Ксенон означает, что автомобиль оснащен единой ксеноновой лампой, которая выполняет работу как источник ближнего света, так и как источник дальнего света. Это те автомашины, которые не оснащены Би-Ксеноновыми фарами и как правило оборудованы либо галогенными лампами, либо комбинированными источниками света (ближний свет- ксеноновые лампы, дальний свет- обычная галогенная лампа накаливания).

В самой автопромышленности сегодня распространены два вида Би-ксеноновых фар.

Первый вид использует в себе специальную шторку в линзе, которая расположена вне колбы ксеноновой лампы. В итоге при включении дальнего света эта шторка направляет источник света прямо в отражатель, который далее и отправляет уже свет в линзу в спектре свечения для дальнего света.

При втором виде Би-ксеноновых фар используется специальная Би-ксеноновая лампа, которая к напримеру, при включении дальнего света самостоятельно сдвигает колбу свечения лампы относительно самого отражателя встроенного в линзу. В итоге сам свет на дорогу проецируется в спектре уже ближнего освещения.

Дальний свет

Дальний свет востребован для освещения дорожного полотна на большом расстоянии, все находится в зависимости от того какие передние фары установлены, какая лампа дальнего света стоит. В стандартном исполнении метров на150 хватает, в автомобилях премиального и бизнес-сегмента с их проекционной оптикой, матрицами и лазерами порой до 1000 метров. Европейские и американские стандарты тут почти идентичны.

Отметим два момента. Момент первый. Чтобы не слепить встречных водителей, необходимо с дальнего переключаться на ближний и не быть хамом, иначе рано или поздно сработает закон равновесия во Вселенной.

Второй момент состоит в том, что существуют бигалогеновые и биксеноновые лампы, то есть это одновременно и лампа дальнего света и лампа ближнего света, об этом уже упоминали выше, лишь еще раз напомним

Лампочки для фар автомобилей — виды и особенности выбора

Не работают фары? Нужно поменять лампочки для фар автомобилей? Разберёмся.

Для начала рассмотрим, какие бывают лампочки в фарах.

В первую очередь лампы для автомобиля можно поделить на 2 основных типа:

Лампы головного света — устанавливаются в передние фары автомобиля.

Лампы дополнительного света — к ним относятся габаритные огни, стояночные и лампы салона, стоп-сигналы.

Каждый тип ламп имеет свои обозначения и стандарты подключения (например, h2, h4, h5 — обозначения для ламп с содержанием галогеновых газов).



Виды ламп в фарах автомобиля

Во-вторых, по назначению передние лампы делят:

Лампочки дальнего/ближнего света — основное освещение дорожного покрытия перед автомобилем. Представляют собой составляющие блок-фары, переключаемые при необходимости осветить дальние/ближайшие участки дороги.

Противотуманные лампы — устанавливаются в головной оптике. Свет от фар как бы стелется по дороге, не освещая туман по высоте. Используются в тяжелых метеоусловиях (туман, дождь, снегопад). Не только помогают водителю лучше ориентироваться на дороге в непогоду, но и увеличивают видимость самого транспортного средства для других участников дорожного движения.

В-третьих, деление по конструкции:

Автомобильные лампы накаливания — самый старый вид ламп. Можно сказать устаревший.

Галогенные (галогеновые) лампы — представляют собой лампу накаливания, в колбе которой находится буферный газ (пары галогенов — брома или йода). Отличаются большим сроком службы. Самый распространенный тип ламп, используемых в фарах авто. Постоянно дорабатываются для получения большей интенсивности света и увеличения радиуса освещения перед авто.

Ксеноновые лампы — состоят из колбы с газом (ксеноном) и электродов. Светятся благодаря электрической дуге, возникающей вследствие подачи напряжения. Свет, который испускает ксеноновая лампа, — белый, близкий по спектру к дневному, и яркий (интенсивность выше в 3 раза, чем у галогеновых ламп). Яркие, энергоэффективные, и долгоживущие лампы. Комфортные для глаз водителя, но могут быть чрезмерно яркими для других участников движения.

Светодиоды — состоят из многочисленных светоизлучающих диодов (LED). Излучаемый свет близок к дневному свету. Потребляют меньше электроэнергии, по сравнению с галогенными, и имеют очень долгий срок службы. Работают без износа в течение длительного времени использования. Благодаря небольшим размерам открывают широкие возможности для дизайна. Однако зимой световой поток светодиодных ламп значительно снижается.

Что нужно знать о лампочках в фары перед заменой

1. Основное правило, которое нужно помнить, если вы планируете заменить лампочки в фарах, — это то, что лампы в фарах нужно менять парами.

Для этого есть веские основания:

• Лампочки устанавливались вместе в одно время, а значит, раз перегорела одна, то и смерть другой не за горами.
• Если вы решите оставить вторую и заменить только одну в целях экономии, то тем самым вы нарушите картину светораспределения, т. к. новая лампа всегда будет светить ярче той, которая уже отработала немало.

2. Собираясь в магазин за новыми лампочками в фары, возьмите с собой старые. Так вам будет проще подобрать аналогичные и исключите риск купить неподходящие. Тем не менее, не забывайте изучить надписи на упаковках.

3. В продолжение темы про упаковки: проверьте, стоит ли ней знак соответствия. Это обязательное условие, если товар качественный (а именно такой и нужен). Если же вы увидели надпись Offroad use only («Использовать только вне дорог общего пользования») или Not for use in Europe («Не использовать в Европе»), то такие лампы пропускаем — они запрещены к использованию в России.

4. Надписи +50% Light или Beam Performance +60% на упаковке обещают вам, что некоторые точки перед автомобилем будут освещены лучше по сравнению с возможностями обычных ламп. Однако помните, что дополнительные эффекты снижают ресурс лампочек, что означает более скорую их замену.

5. Лампы белого и желтого свечения и надписи типа 2600 К. Здесь эталоном для сравнения выступает дневная цветовая температура, которая находится в рамках 4000-6500 К.

Значение на упаковке близко к нему — свет, излучаемый лампой, похож на дневной. Он комфортный и привычный, создаёт меньшую нагрузку на глаза, в нём предметы более чёткие. Однако в дождливую погоду или в тумане видимость резко падает, т.к. белый свет отражается от капель воды.

Значение на упаковке ниже 3000 К — перед вами лампы жёлтого свечения. Они эффективны в непогоду, хотя при хороших погодных условиях не так удобны. В связи с этим, устанавливают их в противотуманные фары, а не головные.

Если колба лампы цветная, скорее всего, это чисто эстетическое решение — свет будет белым. В некоторых случаях колбы окрашивают в синий, чтобы повысить цветовую температуру.

6. Отсутствует указание на срок службы лампы в фары? Стандартным временем жизни при напряжении 13,2 В считается:

• для галогеновых ламп — 600 ч. ,
• для газоразрядных (ксеноновых) ламп — около 3000 ч.,
• для светодиодов (LED) – 10 000 ч.,
• для органических светодиодов (OLED) – 30 000 ч.

Превышение напряжения снижает срок службы лампочки (например, увеличение напряжения на 5% влечёт снижение срока службы лампы на 40%). Однако световой поток будет сильнее. При низком напряжении ситуация обратная.

7. Оригинальная лампа была 60/55 Вт, но в наличии только более мощная – 100/90 Вт. Стоит ли приобрести её, да и света она даёт больше? Нет, больше не значит лучше. Если не хотите, чтобы эксперимент увенчался пожаром из-за превышения нагрузки на проводку.

8. Являются ли аналогами газоразрядная (ксеноновая) лампа и галогеновая лампочка в фары с пометкой intense white хenon effect? И та и другая испускает чистый белый свет, но они всё же различаются — газоразрядные лампочки светят лучше.

Заказать автозапчасти >>>

Замена лампочек в фарах

Если у вас не включаются фары, как правило, не требуется полное снятие или замена фар для восстановления их работоспособности. Сам процесс замены лампы в фаре и последовательность шагов может отличаться в зависимости от модели автомобиля, однако зачастую хватает открутить несколько крепёжных болтов и немного времени. Например, замена лампочек передних фар происходит следующим образом: откручиваются болты, снимается фара (можно снять не вытаскивая разъём) либо оттянуть фару не снимая полностью весь блок, чтобы достать до лампочки, осторожно выкрутить или нажать на специальный штекер для отделения лампы, установить новый световой элемент.

Основная сложность процесса замены лампы в фаре — конструкция авто, не позволяющая беспрепятственно добраться до креплений и самой лампочки. Иногда требуется снятие других деталей автомобиля, чтобы произвести замену. Также некоторые детали слишком туго поддаются, поэтому не все справятся с этой задачей (в основном это касается девушек) или есть риск при чрезмерном усилии повредить детали (особенно если это усилие там и не нужно). В связи с этим иногда легче обратиться в автосервис, чем тратить время на то, чтобы разобраться в нюансах процесса, к тому же стоит услуга недорого, и у профессионалов займёт немного времени.

Как сделать тонировку фар читайте здесь.

Автомобильные фары. Устройство и принцип работы.

Чем ксеноновые лампы фар отличаются от галогенных? Кто впервые применил в автомобиле лампы накаливания? Какими бывают «адаптивные» фары? Мы решили проследить весь путь эволюции автомобильных систем освещения — от ацетиленовых горелок до новейших «умных» головных систем, в которых лучи от светодиодов будут освещать дорогу по командам системы навигации.

До лампочки
До лампочки были свечи. Или масляные горелки. Но светили они настолько слабо, что ночью автомобиль было проще оставить дома, чем путешествовать «на ощупь».

Первым источником автомобильного света стал газ ацетилен — использовать его для освещения дороги в 1896 году предложил летчик и авиаконструктор Луи Блерио. Запуск ацетиленовых фар — целый ритуал. Сначала требуется открыть краник ацетиленового генератора, чтобы вода закапала на карбид кальция, который находится на дне «бочонка». При взаимодействии карбида с водой образуется ацетилен, который по резиновым трубкам поступает к керамической горелке, что находится в фокусе отражателя. Теперь шофер должен открыть стекло фары, чиркнуть спичкой — и пожалуйста, в светлый путь. Но максимум через четыре часа придется остановиться — для того, чтобы вновь открыть фару, вычистить ее от копоти и заправить генератор новой порцией карбида и воды.

Однако светили карбидные фары на славу. Например, созданные в 1908 году Вестфальской металлопромышленной компанией (так в то время называлась Hella) ацетиленовые фары освещали до 300 метров пути! Столь высокого результата удалось достичь благодаря использованию линз и параболических рефлекторов. Кстати, сам параболический отражатель еще в 1779 году изобрел Иван Петрович Кулибин — тот самый Кулибин, который создал трехколесную «самокатку» с маховиком и с прообразом коробки передач.

Первая автомобильная лампа накаливания была запатентована еще в 1899 году французской фирмой Bassee & Michel. Но вплоть до 1910 года лампы с угольной нитью накаливания были ненадежными, очень неэкономичными и требовали тяжелых батарей увеличенного размера, которые к тому же зависели от станций подзарядки: автомобильных генераторов подходящей мощности еще не существовало. И тут произошел переворот в «осветительных» технологиях — нити накаливания стали делать из тугоплавкого вольфрама (температура плавления 3410°С), который не «выгорал». Первым серийным автомобилем с электрическим светом (а еще — с электрическим стартером и зажиганием) стал Cadillac Model 30 Self Starter («самозапускающийся») 1912 года. Уже через год 37% американских автомобилей имели электроосвещение, а еще через четыре — 99%! С разработкой подходящей динамомашины исчезла и зависимость от зарядных станций.

Кстати, если вы думаете, что лампу накаливания изобрел Томас Альва Эдисон, то это не совсем так. Да, именно Эдисон всерьез занялся лампочками, когда газ в его мастерской отключили за неуплату. И именно Эдисон в 1880 году представил исчерпывающее обоснование того, что следует использовать лампы с угольной нитью накаливания, помещенной в безвоздушное пространство стеклянного шара. Эдисон придумал и цоколь. Но базовая конструкция лампы накаливания принадлежит русскому электротехнику Александру Николаевичу Лодыгину, уроженцу Тамбовской губернии. Свою разработку он представил на шесть лет раньше. Более того, исторические документы упоминают некоего немецкого часовщика Генриха Гебеля, который сумел с помощью электричества раскалить до свечения обугленное бамбуковое волокно, вставленное в стеклянную колбу, аж 150 лет назад, в 1854 году. Вот только на патент у Гебеля банально не хватило денег…

Ослепительные идеи
Впервые проблема ослепления встречных водителей возникла с появлением карбидных фар. Боролись с ней по-разному: перемещали рефлектор, выводя из его фокуса источник света, с той же целью двигали саму горелку, а также ставили на пути света различные шторки, заслонки и жалюзи. А когда в фарах засветилась лампа накаливания, в электрическую цепь при встречных разъездах даже включали добавочные сопротивления, снижавшие накал нити. Но лучшее решение предложила фирма Bosch, в 1919 году создавшая лампу с двумя нитями накаливания — для дальнего и ближнего света. К тому времени уже был придуман рассеиватель — покрытое призматическими линзами стекло фары, отклоняющее свет лампы вниз и по сторонам. С тех пор перед конструкторами стоят две противоположные задачи: максимально осветить дорогу и не допустить ослепления встречных водителей.

Увеличить яркость ламп накаливания можно, подняв температуру нити. Но при этом вольфрам начинает интенсивно испаряться. Если внутри лампы вакуум, то атомы вольфрама постепенно оседают на колбе, покрывая ее изнутри темным налетом. Решение проблемы нашли во время Первой мировой войны: с 1915 года лампы стали заполнять смесью аргона и азота. Молекулы газов образуют своебразный «барьер», препятствующий испарению вольфрама. А следующий шаг был сделан уже в конце 50-х годов: колбу стали наполнять галогенидами, газообразными соединениями йода или брома. Они «связывают» испаряющийся вольфрам и возвращают его на спираль. Первую галогенную лампу для автомобиля представила в 1962 году Hella — «регенерация» нити позволила поднять рабочую температуру с 2500 К до 3200 К, что увеличило светоотдачу в полтора раза, с 15 лм/Вт до 25 лм/Вт. При этом ресурс ламп вырос вдвое, теплоотдача снизилась с 90% до 40%, а размеры стали меньше (галогенный цикл требует близости нити и стеклянной «оболочки»).

А главный шаг в решении проблемы ослепления был сделан в середине 50-х — французская фирма Cibie в 1955 году предложила идею асимметричного распределения ближнего света для того, чтобы «пассажирская» обочина освещалась дальше «водительской». И через два года «асимметричный» свет в Европе был узаконен.

Де_формация
На протяжении многих лет фары оставались круглыми — это наиболее простая и дешевая в изготовлении форма параболического отражателя. Но порыв «аэродинамического» ветра сначала «задул» фары в крылья автомобиля (впервые интегрированные фары появились у Pierce-Arrow в 1913 году), а затем превратил круг в прямоугольник (прямоугольными фарами оснащался уже Citroen AMI 6 1961 года). Такие фары были сложнее в производстве, требовали больше подкапотного пространства, но вместе с меньшими вертикальными габаритами имели большую площадь отражателя и увеличенный светопоток.

Чтобы заставить такую фару ярко светить при меньших габаритах, следовало придать параболическому отражателю (в прямоугольных фарах — усеченный параболоид) еще большую глубину. А это было чересчур трудоемко. В общем, привычные оптические схемы для дальнейшего развития не годились. Тогда английская фирма Lucas предложила использовать «гомофокальный» отражатель — комбинацию двух усеченных параболоидов с разными фокусными расстояниями, но с общим фокусом. Одним из первых новинку примерил Austin-Rover Maestro в 1983 году. В том же году фирма Hella представила концептуальную разработку — «трехосные» фары с отражателем эллипсоидной формы (DE, DreiachsEllipsoid). Дело в том, что у эллипсоидного отражателя сразу два фокуса. Лучи, выпущенные галогенной лампой из первого фокуса, собираются во втором, откуда направляются в собирающую линзу. Такой тип фар называют прожекторным. Эффективность «эллипсоидной» фары в режиме ближнего света превосходила «параболическую» на 9% (обычные фары отправляли по назначению лишь 27% света) при диаметре всего в 60 миллиметров. Эти фары предназначались для противотуманного и ближнего света (во втором фокусе размещался экран, создающий асимметричную светотеневую границу). А первым серийным автомобилем с «трехосными» фарами стала «семерка» BMW в конце 1986 года. Еще через два года эллипсоидные фары стали просто супер! Точнее — Super DE, как называла их Hella. На этот раз профиль отражателя отличался от чисто эллипсоидной формы — он был «свободным» (Free Form), рассчитанным таким образом, чтобы основная часть света проходила над экраном, отвечающим за ближний свет. Эффективность фар возросла до 52%.

Дальнейшее развитие отражателей было бы невозможно без математического моделирования — компьютеры позволяют создавать самые сложные комбинированные рефлекторы. Взгляните, к примеру, в «глаза» таких машин, как Daewoo Matiz, Hyundai Getz или «молодая» Газель. Их отражатели поделены на сегменты, каждый из которых имеет свой фокус и фокусное расстояние. Каждая «долька» многофокусного отражателя отвечает за освещение «своего» участка дороги. Свет лампы используется почти полностью — за исключением разве что торца лампы, прикрытого колпачком. А рассеиватель, то есть стекло с множеством «встроенных» линз, теперь не нужен — отражатель сам отлично справляется с распределением света и созданием светотеневой границы. Эффективность таких фар, называемых отражающими, близка к прожекторным.

Современные отражатели «формируют» из термопластика, алюминия, магния и термосета (металлизированного пластика), а накрывают фары не стеклами, а поликарбонатом. Впервые пластиковый рассеиватель появился в 1993 году на седане Opel Omega — это позволило снизить массу фары почти на килограмм! Но зато поликарбонатные «стекла» гораздо хуже сопротивляются истиранию, нежели стекла настоящие. Поэтому щеточных очистителей фар, которые еще в 1971 году предложил Saab, больше не делают…

Вековое господство лампы накаливания близится к концу. Достойно «завершить карьеру» ей помогают благородные газы криптон и ксенон. Последний считается одним из лучших наполнителей для ламп накаливания — с ксеноном можно поднять температуру нити вплотную к точке плавлению вольфрама и приблизить свет по спектру свечения к солнечному.

Но наполненные ксеноном обычные лампы накаливания — это одно. А «ксенон» с ярким голубым свечением, который применяют на дорогих автомобилях, — это принципиально другое. В ксеноновых газоразрядных лампах светится не раскаленная нить, а сам газ — вернее, электрическая дуга, которая возникает между электродами при газовом разряде при подаче высоковольтного напряжения. Впервые такие лампы (Bosch Litronic) были установлены на серийном BMW 750iL в 1991 году. Газоразрядный «ксенон» на голову эффективнее самых совершенных ламп накаливания — на бесполезный нагрев здесь расходуется не 40% электроэнергии, а всего 7—8%. Соответственно, газоразрядные лампы потребляют меньше энергии (35 Вт против 55 Вт у галогенных) и светят при этом вдвое ярче (3200 лм против 1500 лм). А поскольку нити нет, то и перегорать нечему — ксеноновые газоразрядные лампы служат гораздо дольше обычных.

Но устроены газоразрядные лампы сложнее. Главная задача — зажечь газовый разряд. Для этого из 12 «постоянных» вольт бортовой сети нужно получить короткий импульс из 25 киловольт — причем переменного тока, с частотой до 400 Гц! Для этого служит специальный модуль зажигания. Когда лампа зажглась (для разогрева требуется некоторое время), электроника снижает напряжение до 85 вольт, достаточных для поддержания разряда.

Сложность конструкции и инерция при зажигании ограничили первоначальное применение газоразрядных ламп режимом ближнего света. Дальний светил по старинке — «галогенкой». Объединить ближний и дальний свет в одной фаре конструкторы смогли через шесть лет, причем существует два способа получить «биксенон». Если используется прожекторная фара (как та, что придумала Hella), то переключение режимов света осуществляется экраном, находящимся во втором фокусе эллипсоидного отражателя: в режиме ближнего света он отсекает часть лучей. При дальнем экран прячется и не препятствует световому потоку. А в отражающем типе фар «двойное действие» газоразрядной лампы обеспечивается взаимным перемещением рефлектора и источника света. В итоге вслед за фокусным расстоянием изменяется и светораспределение.

Но по данным французской фирмы Valeo, применив отдельные газоразрядные лампы для ближнего и дальнего света, можно достичь на 40% лучшей освещенности, чем у «биксенона». Правда, модулей зажигания требуется уже не два, а четыре — такие фары имеет дорогой Volkswagen Phaeton W12.

Однако будущее газоразрядных ламп вовсе не такое яркое, как излучаемый ими свет. Наибольший успех специалисты прочат светодиодам.
Светодиод — это полупроводниковый прибор, излучающий свет при прохождении тока. До начала 90-х их автомобильное применение ограничивалось индикацией — уж слишком низкой была светоотдача. Однако уже в 1992 году Hella оснастила «трешку» BMW Cabrio центральным стоп-сигналом на основе светодиодов, и сегодня они все шире используются в задних фонарях в качестве «габаритов» и стоп-сигналов. Светодиоды срабатывают на 0,2 секунды быстрее традиционных лампочек, тратят меньше энергии (для стоп-сигналов — 10 Вт против 21 Вт) и отличаются почти неограниченным сроком службы

Но для того, чтобы заменить лампы светодиодами в фарах головного света, нужно преодолеть ряд препятствий. Во-первых, даже самые лучшие светодиоды по эффективности пока сопоставимы только с галогенными лампами (светоотдача — около 25 люменов на ватт). При этом они дороже и требуют специальной системы охлаждения — ведь это такие же полупроводниковые приборы, как и процессоры компьютеров. Но разработчики уверяют, что к 2008 году светоотдача диодов достигнет уже 70 лм/Вт (у нынешнего «ксенона» — 90 лм/Вт). Так что первые серийные светодиодные фары могут появиться в 2010 году. А пока полупроводникам поручают второстепенные функции — например, постоянный «дневной свет», как это сделала Hella, расположив в каждой фаре Audi A8 W12 по пять светодиодов.

Период адаптации
Попытки повернуть фары автомобиля вслед за рулем люди начали предпринимать сразу после появления самих фар. Ведь это удобно — освещать ту часть дороги, куда ты едешь. Однако механическая связь фар и руля не позволяла соотносить угол поворота лучей со скоростью движения, и правила начала века «адаптивный» свет просто запрещали. Попытку возродить оригинальную идею осуществила фирма Cibie. В 1967 французы представили первый механизм динамической регулировки угла наклона фар, а через год на Citroen DS начали ставить поворотные фары дальнего света.

Теперь идея поворотного освещения возрождается — на новом, «электронном», уровне. Самое простое решение — дополнительная «боковая» лампочка, которая загорается при повороте руля или включенном «поворотнике» на скорости до 70 км/ч. Подобные фары имеют, к примеру, Audi A8 (первое применение) и Porsche Cayenne. Следующая ступень — действительно поворотные фары. В них биксеноновый прожектор с учетом скорости движения, угла поворота руля и угловой скорости автомобиля вокруг вертикальной оси («датчик поворота») поворачивается вслед за рулем в пределах 22° — на 15° наружу и на 7° внутрь. Такими фарами оснащаются и BMW, и Mercedes, и Lexus, и даже Opel Astra. Третий вариант «адаптивного» света — комбинированный. На высоких скоростях активен только поворотный прожектор, а в медленных поворотах или при маневрировании «подключается» статическое освещение (оно имеет больший угол охвата — до 90°). Такими фарами оснащен Opel Signum.

Но, пожалуй, самая интересная из разработок — это VARILIS: система, которую Hella разрабатывает вместе с несколькими автопроизводителями. Сокращение расшифровывается как Variable Intelligent lighting system. Одна из вариаций — система VarioX, которая позволяет фаре работать в пяти режимах света. Для этого в «ксеноновом» прожекторе вместо экрана, включающего ближний свет, находится цилиндр сложной формы. Смена режимов света происходит при вращении цилиндра. Так, например, в городе фары светят близко, но широко, а на трассе ближний свет немного изменяет форму пучка — для большей дальнобойности. Ожидается, что к серийному производству VarioX будет готов в 2006 году. А чуть позже европейские правила позволят связать фары с системой GPS. Одной из первых такую разработку представила BMW в 2001 году. Вспомните концепт-кар X-Coupe с асимметричным дизайном. Фары у него поворачивались по команде GPS-навигатора с учетом скорости движения, угла поворота руля и бокового ускорения. А еще навигационная система позволит «предугадывать» повороты и давать команду на автоматическое изменение светораспределения, скажем, при пересечении английской границы — ведь система VarioX позволяет и это!

А следующий шаг — объединение головного света и систем ночного видения. Но это — тема отдельного разговора…

Америка — Европа
Подход к системам освещения в Старом Свете и за океаном различается кардинально. Начнем с того, что американские законы вплоть до 1975 года запрещали использование фар не круглой формы и галогенных ламп! Причем в Штатах лампа и фара были объединены в одно целое — лампы-фары за океаном использовали с 1939 года. Преимущество у таких приборов было одно — герметичность лампы-фары позволяла покрывать поверхность рефлектора серебром, отражающая способность которого достигает 90% (против 60% у распространенных в те времена хромированных рефлекторов). Но менять лампу-фару, естественно, приходилось целиком.

А главное отличие — в Европе с 1957 года принято асимметричное светораспределение с лучшим освещением «пассажирской» обочины и с четкой светотеневой границей. Но в Америке использование фар с границей света и тени разрешили только с 1997 года. Разрешили, но не потребовали! Свет «американских» фар распределяется почти симметрично, вовсю ослепляя встречных водителей. К тому же американцы регулируют фары только по вертикали. А еще в США и Канаде отсутствует единый порядок сертификации приборов освещения. Каждый производитель лишь гарантирует соответствие своих фар федеральному стандарту по безопасности движения транспортных средств (FMVSS), а подтверждать это приходится, например, в случае аварии по вине световых приборов. Лампочка противотуманной фары

Предполагается, что официально импортируемые из США автомобили проходят проверку на соответствие европейским нормам. «Американские» фары маркируются аббревиатурой DOT (Department Of Transport, Министерство транспорта), а «европейские» — буквой «Е» в кружочке с цифрой-кодом страны, где фара одобрена для использования (Е1 — Германия, Е2 — Франция, и т.д.).

Следует учесть, что при прохождении техосмотра в России «американские» фары и головная оптика «праворульных» машин могут создать проблемы, так как нормативный документ, ГОСТ Р 51709–2001, регламентирует «левоасимметричное» распределение света и четкую светотеневую границу.
Н1 — D2: ход конем

Автомобильные лампы отличаются, как правило, конструкцией цоколя и светоотдачей. Например, в двухфарных системах чаще всего используются лампы Н4 — с двумя нитями накаливания, для дальнего и для ближнего света. Их световой поток — 1650/1000 лм. В «противотуманках» светят лампы Н8 — однонитевые, со светопотоком в 800 лм. Другие однонитевые лампы Н9 и НВ3 могут обеспечивать только дальний свет (светопоток 2100 и 1860 лм соответственно). А «универсальные» однонитевые лампы Н7 и Н11 могут использоваться и для ближнего, и для дальнего света — в зависимости от того, в каком отражателе они установлены. И как всегда, качество лампы зависит от конкретного производителя, оборудования, концентрации и типов газов (например, лампы Н7 и Н9 иногда заполняют не галогенами, а ксеноном).

У газоразрядного «ксенона» другие обозначения. Первыми ксеноновыми лампами были приборы с индексами D1R и D1S — они были объединены с модулем зажигания. А за индексами D2R и D2S скрываются газоразрядные лампы второго поколения (R — для «отражающей» оптической схемы, S — для прожекторной).

Автомобильные фары и фары: что это такое и когда их использовать

Признайтесь, вы никогда не пользовались противотуманными фарами. Вы бы даже знали, где их найти на приборной панели?

Не волнуйтесь, многим из нас нужно напоминать о том, что делают наши различные источники света и когда их использовать.

Вот наше полезное руководство, объясняющее все, что вам нужно знать об автомобильных фарах.

Какие существуют типы огней?

В наших автомобилях есть несколько огней: указатели поворота, которые используются как аварийные огни, задние фонари, расположенные рядом со стоп-сигналами, и фары, которые мы можем устанавливать в разные режимы.

Читайте дальше, чтобы узнать, какие фары есть в вашем автомобиле и для чего они нужны.

Фары ближнего света

Фары ближнего света являются наиболее часто используемыми фарами; ярче, чем габаритные огни, но не так ярко, как дальний свет фар.

Они получили свое название из-за наклона вниз, к дороге. Выключатель для их включения обычно находится на циферблате приборной панели или изогнутом стержне индикатора, хотя многие новые автомобили имеют ходовые огни, которые работают без участия водителя.

Когда использовать фары ближнего света

Правила дорожного движения говорят: «Вы должны использовать фары, когда видимость серьезно ограничена», причем «серьезно ограниченная» определяется, когда вы можете видеть менее чем на 100 м перед собой.

Это означает, что их нужно включать ночью и в плохую погоду.

Фары дальнего света

Фары дальнего света — это самый яркий тип фар на обычных транспортных средствах.

Они расположены под углом выше, чем фары ближнего света, что позволяет лучше видеть дорогу. Иногда их называют дальним светом.

Выключатель для их включения обычно находится рядом с выключателем ближнего света фар, и они могут использовать другой набор ламп.

Когда использовать дальний свет

В ночное время на неосвещенных участках дороги следует использовать только дальний свет фар.

При встрече со встречным транспортом (включая велосипедистов или пешеходов), следовании за другим транспортным средством или движении на левых поворотах необходимо выключать дальний свет фар, так как они часто могут ослеплять и могут стать причиной аварии.

Противотуманные фары

Противотуманные фары предназначены для того, чтобы прорезать туман и дымку, в отличие от дальнего света, который отражается от тумана.

Обычно они поставляются в двух комплектах, спереди и сзади, с цветными кодами переключателей: желтым для задних противотуманных фар и зеленым для передних противотуманных фар.

В большинстве автомобилей вам необходимо включить ближний свет перед тем, как нажать или повернуть переключатель противотуманных фар.

Когда использовать противотуманные фары

Противотуманные фары следует использовать только при видимости менее 100 метров. Если использовать классическое британское измерение в перспективе: это примерно длина футбольного поля.

Важно не включать противотуманные фары при лучшей видимости, так как вы рискуете ослепить других водителей.

Подробнее: Вождение в тумане – когда использовать противотуманные фары

Аварийная сигнализация

Аварийные огни можно увидеть во всех углах автомобиля – они обычно используются в качестве указателей поворота.

Мигающие желтые индикаторы используются для предупреждения других водителей об опасности или препятствиях на дороге, а кнопка на приборной панели обозначена треугольником, как показано выше.

Когда использовать аварийную световую сигнализацию

Вы должны использовать свои аварийные огни, только если ваш автомобиль стоит, чтобы предупредить других, что вы создаете временное препятствие.

Это может произойти, если вы попали в аварию, сломались или были вынуждены остановиться из-за препятствия.

Вы также можете включить аварийную сигнализацию, если вы находитесь на автомагистрали и впереди есть препятствие, о котором вам нужно предупредить других водителей.

Индикаторы

Индикаторы расположены там же, где и аварийная сигнализация, и видны со всех сторон автомобиля.

Мигающие желтые огни включаются и выключаются с одной стороны автомобиля с помощью переключателя указателей поворота. Они также автоматически отключаются, когда вы выпрямляете колеса после поворота.

Когда использовать индикаторы

Габаритные/стояночные огни

Автомобильные габаритные огни или габаритные огни, как их иногда называют, обычно находятся в блоках фар в передних углах автомобиля.

Габаритные огни не такие яркие, как фары, поэтому они используются водителями, чтобы сделать себя заметными для транспорта в то время, когда недостаточно темно для основного освещения.

Выключатель для их включения обычно находится на циферблате приборной панели или изогнутом стержне индикатора.

Когда использовать габаритные/стояночные огни

Правила дорожного движения гласят, что все транспортные средства должны иметь габаритные огни или габаритные огни, когда они припаркованы на дороге (или стоянке) с ограничением скорости более 30 миль в час. Они предназначены для того, чтобы оставаться включенными в течение длительного периода времени, когда вы покидаете свой автомобиль, и не должны разряжать аккумулятор.

Если на дороге есть ограничение скорости 30 миль в час или меньше, вам не нужно использовать габаритные огни, если:

• ваше место находится на признанной стоянке или стоянке, или
• вы стоите лицом по ходу движения, ближе к бордюру и не менее чем в 10 метрах от ближайшего перекрестка

Подфарники также должны быть включены, если ваш автомобиль по неизбежным причинам припаркован на какой-либо дороге в тумане.

Подробнее: Габаритные огни – что это и когда их использовать?

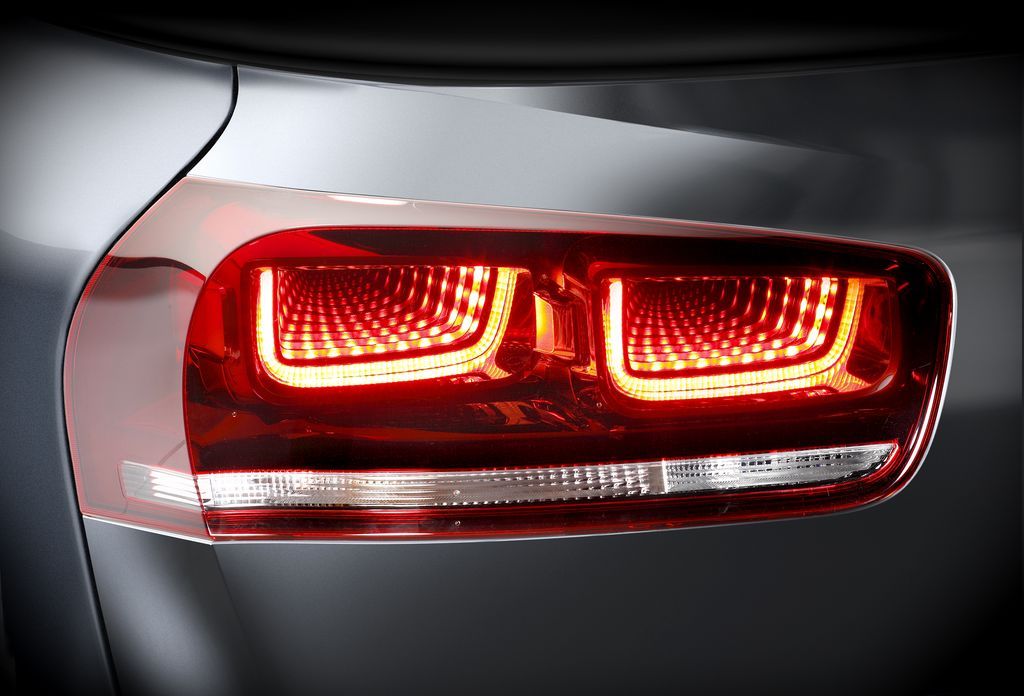

Задние фонари

Задние фонари красного цвета и находятся на задней части автомобиля. Они включаются/выключаются одновременно с фарами.

Итак, включаете ли вы фары вручную или они работают автоматически, они будут гореть в любом случае.

Скидка 50 % на распродажу аварийного покрытия

Воспользуйтесь нашей распродажей аварийного покрытия за полцены всего за 4,75 фунта стерлингов в месяц. *0003

Купить

Стоп-сигналы

Стоп-сигналы тоже красного цвета и расположены рядом с задними фонарями. Они подсвечиваются, показывая другим водителям, что вы затормозили и замедляетесь.

Вы должны следить за тем, чтобы они всегда были чистыми и работали. Помимо связанных с этим рисков безопасности, неисправный стоп-сигнал может привести к тому, что вас остановит полиция и вынесет:

• Устное предупреждение
• Уведомление о фиксированном штрафе, включая штраф в размере 60 фунтов стерлингов и три балла в правах
• A Уведомление об устранении неисправности транспортного средства – 14-дневный заказ на устранение неисправности и предоставление доказательств устранения неисправности

В серьезных обстоятельствах ваш автомобиль может быть даже немедленно снят с дороги.

• Уведомления о штрафных санкциях – что это такое и можно ли обжаловать?
• Уведомления о фиксированных штрафах: все, что вам нужно знать

Типы автомобильных ламп накаливания

Поскольку автомобили меняются как никогда раньше, неудивительно, что их лампы также развиваются.

Поскольку производители учитывают воздействие своей работы на окружающую среду, энергоэффективные решения стали более популярными для наших автомобилей. Достижения в области технологий дали нам три распространенных типа ламп:

• галогенные
• светодиоды (LED)
• ксеноновые/разрядные лампы высокой интенсивности (HID)

Галогенные фары

Наши дороги сегодня. Они используют комбинацию газов — обычно азота и аргона — и вольфрамовую нить в стеклянной трубке.

При нагревании нити возникает свет. Они дешевы и их легко заменить, но в последние годы они потеряли популярность.

Стандартная галогенная лампа дает 1300 люмен, хороший уровень света, но тусклее, чем другие варианты.

Ненужное и неиспользованное тепло, выделяемое галогенными лампами, делает их невероятно неэффективными, а поскольку свет не сфокусирован, освещение дороги не такое яркое, как могло бы быть.

Светодиодные фары

Светодиоды расшифровываются как «светоизлучающие диоды» и в настоящее время являются наиболее энергоэффективной широко доступной системой.

Благодаря короткому времени нарастания — времени, необходимому для включения — они работают в 250 раз быстрее, чем галогенные лампы, что делает их идеальной системой для стоп-сигналов и сигнальных ламп.

Долговечный источник света имеет небольшие размеры и может быть выполнен в различных конструкциях, что дает производителям гораздо больше гибкости при проектировании. Эти направленные огни ярче, чем галогенные лампы той же мощности.

Светодиоды выделяют небольшое количество тепла на излучателе при прохождении электричества и требуют систем охлаждения, чтобы избежать повреждения близлежащих кабелей. Системы охлаждения обычно располагаются в моторном отсеке.

Благодаря ряду компонентов, изготовленных руками человека, светодиоды стоят дороже по сравнению с галогенными лампами.

Ксеноновые фары

Ксеноновые фары высокой интенсивности (HID) нагревают газы и редкие металлы для получения яркого белого или голубого свечения.

Они в три раза ярче галогенных ламп той же мощности. Ксеноновым лампам для запуска требуется больше энергии, чем галогенным, но они потребляют гораздо меньше энергии и имеют больший срок службы.

Ксеноновые фары очень своеобразны, когда вы видите их на дороге, но они не стали отраслевым стандартом по нескольким причинам. Среди них стоимость редких металлов, необходимых для их производства, их неконтролируемая яркость, которая часто вызывает блики для других водителей, и время, необходимое для достижения полной яркости.



Вот и все: больше информации об автомобильных фарах, чем вам когда-либо понадобится. Хотите убедиться, что все работает? Вот как:

Получите 30 советов по вождению, которые сэкономят ваши деньги

Эксплуатация автомобиля недешева, но есть несколько простых способов сократить расходы. Получайте эти советы и другие полезные статьи о вождении прямо на свой почтовый ящик прямо сейчас.

Подпишитесь на меня

*Новое покрытие для одного автомобиля. 4,75 фунта стерлингов в месяц за стандартное покрытие. Заканчивается 30 сентября/22, 7 утра.

Эволюция автомобильных фар

Когда вы впервые смотрите на автомобиль, вас, вероятно, сразу привлекают фары. Помимо того, что фары являются важной стилистической особенностью, они также помогают определить характер автомобиля.

Современные автомобильные фары далеки от ацетиленовых или масляных ламп прошлых лет. Современные светодиодные фары обеспечивают широкий обзор и могут сэкономить водителю деньги в течение всего срока службы автомобиля, и все чаще становятся стандартной функцией в новых моделях автомобилей.
Мы рассмотрели, как технология автомобильных фар развивалась с 19 века до наших дней.

Ацетиленовые лампы

Первые фары появились в конце 1880-х годов и работали на ацетилене или масле. Ацетиленовые лампы оказались популярными среди производителей, потому что пламя было устойчиво к ветру и дождю. Зеркала были помещены за пламенем, чтобы сфокусировать свет вперед, хотя сам луч не был особенно сфокусирован. Это делало их менее эффективными ночью, потому что свет рассеивался в ночное небо, а не направлялся на объект или дорогу впереди.

Электрические фары

В начале 1900-х годов автопроизводители начали разрабатывать электрические фары, хотя потребовалось около десяти лет, чтобы они стали отраслевым стандартом, поскольку было трудно создать динамо-машину, достаточно маленькую, чтобы поместиться в автомобиле и при этом производить достаточно мощность, чтобы зажечь лампочку.
Peerless был первым производителем, представившим электрические фары в своем ассортименте в 1904 году, а четыре года спустя Pockley Automobile Electric Lighting предложила полный набор электрических фонарей, включая фары, задние фонари и габаритные огни, которые питались от восьмивольтовой батареи. К 1912, Cadillac создала современную электрическую систему автомобиля, интегрировав электрическую систему зажигания с системой освещения.

Фары с герметичным светом

К 1939 году были введены фары с герметичным светом, в которых использовался параболический отражатель, а также линза и нить накала, спаянные вместе. Эта система предлагала более яркий и сфокусированный источник света за счет использования вольфрамовой нити накаливания. Несмотря на то, что для работы требовалось количество мощных ламп с закрытым лучом, они давали лишь небольшое количество света, а кипящая нить накаливания часто оставляла темные остатки на стекле, что еще больше ограничивало количество проходящего света.
В 1962 году в Европе были произведены первые автомобильные лампы. Они давали более яркие и долговечные фары из-за того, как газообразный галоген реагировал с вольфрамом. Этот процесс дал автомобилям невероятно хорошую видимость, особенно при включенном дальнем свете.

Газоразрядные фары высокой интенсивности

Газоразрядные лампы высокой интенсивности излучают свет, создавая электрическую дугу между двумя металлическими электродами через инертный газ внутри стеклянной колбы. Намного более эффективные, чем традиционные лампы накаливания, ксеноновые фары создают гораздо больше света по отношению к количеству используемой энергии. Это, в свою очередь, произвело революцию в том, как выглядели автомобильные фары, поскольку единицы могли быть меньше, не влияя на количество света, которое они излучали. Таким образом, у дизайнеров было больше свободы для разработки фар все более творческим образом.
HID стали популярными в начале 2000-х годов, поскольку они давали водителям более четкое изображение дороги, при этом они работали в три раза дольше, чем галогенные лампы, и потребляли меньше энергии. HID требуют специальных узлов, чтобы правильно сфокусировать источник света на дороге впереди.

Светодиодные фары

Светоизлучающие диоды (СИД) являются очень полезными источниками света, поскольку они яркие, требуют мало энергии для освещения и могут работать очень долго. В то время как тонкая нить накала в традиционной галогенной лампе со временем изнашивается и в конечном итоге приводит к выходу из строя, в светодиодах нет нити накала, вместо этого используется полупроводник, который испускает фотоны света при подаче электрического заряда.
Качество света, излучаемого светодиодами, также лучше. Синие огни лучше освещают и обеспечивают большую контрастность, что облегчает водителям различение объектов в ночное время. Это снижает утомляемость водителя и меньше ослепляет других участников дорожного движения, а также облегчает видимость в условиях плохой видимости.

Hyundai IONIQ: сочетание дизайна и передовых технологий

Первый комплект полностью светодиодных фар появился в 2007 году, а два года спустя появились первые полностью светодиодные фары, дневные ходовые огни и указатели поворота. В то время они были строго ограничены рынком роскошных автомобилей. С тех пор такие производители, как Hyundai Motor, стремились демократизировать эту технологию, сделав ее более доступной для большего числа людей по более доступным ценам.

Заключительный этап дизайна автомобиля Hyundai Motor — применение инновационных фар, сочетающих функциональность с эмоциональным оттенком. Например, полностью светодиодные фары головного света Hyundai IONIQ и вертикальные С-образные светодиодные дневные ходовые огни помогают придать ему фирменный вид. IONIQ Hybrid характеризуется биксеноновыми фарами с C-образными габаритными фонарями, а IONIQ Plug-in оснащен дополнительными фарами ближнего света. Между тем, IONIQ Electric также оснащен светодиодными передними фарами ближнего света и комбинированными задними фонарями с уникальным рисунком, придающим автомобилю отчетливую индивидуальность, если смотреть на него сзади.

Все, что вы должны знать — Rx Mechanic

Визуализация — неотъемлемая часть вождения, и автомобильные фары играют в этом жизненно важную роль. В своей практике ремонта и технического обслуживания автомобилей вам необходимо знать различные типы автомобильных фар и их роль в автомобиле.

Фары играют разные роли, и каждая из них должна работать, чтобы автомобиль считался годным к эксплуатации. Помимо видимости, они также являются важными индикаторами, особенно те, которые находятся сзади, и помогают обеспечить безопасность других автомобилистов на дороге.

Если вы хотите узнать больше об автомобильных фарах, вы находитесь в правильном месте, так как мы покажем вам различные типы и роль, которую они играют в автомобиле.

Типы автомобильных фар, названия с картинками

Фары

В системе освещения автомобиля фары являются наиболее известными и не менее важными для автомобилиста. Они поставляются в виде пары, расположенной в передней части автомобиля, хотя в других моделях автомобилей их может быть четыре, и они служат косметическим целям или фирменному знаку. Фары играют жизненно важную роль в освещении, особенно в темноте, позволяя водителю видеть дорогу впереди.

Читайте также: Как очистить внутренние фары автомобиля

Автомобильные фары бывают двух типов; фары ближнего и дальнего света. Фары ближнего света обеспечивают достаточное боковое и переднее освещение. С другой стороны, дальний свет обеспечивает центральное распределение света без контроля бликов и идеально подходит для дорог без видимого движения.

Задние фонари

Как следует из названия, задние фонари находятся в задней части автомобиля и излучают красный свет. Они работают в паре с фарой, так что при включенной фаре они тоже горят. Их основная цель — сообщить автомобилистам, что впереди них есть автомобиль и как далеко он находится.

Противотуманные фары

Противотуманные фары помогают водителю видеть в условиях тумана. Вы найдете этот тип света под фарами, и он испускает широкий луч света с резким отсечением, предотвращающим преломление света от тумана и отражение назад на водителя. Обычно они вступают в игру, когда фары не так эффективны, особенно когда слишком много тумана.

Дневные ходовые огни

Дневные ходовые огни установлены как спереди, так и сзади автомобиля и автоматически включаются при движении автомобиля или при отпущенном ручном тормозе. Их основная цель — помочь другим участникам дорожного движения заметить транспортное средство, хотя они могут и отвлекать. Некоторые модели автомобилей имеют возможность их отключения.

Сигнальные огни

Сигнальные огни имеют решающее значение при вождении и могут включаться указателями поворота или поворотниками. Вы найдете их как спереди, так и сзади автомобиля, рядом с фарами и задними фонарями. Вы включаете эти огни, чтобы сигнализировать другим водителям, что вы поворачиваете, указывая направление, в котором вы едете. Они играют важную роль в общении с другими водителями в дороге.

Стоп-сигналы

В задней части автомобиля сбоку от задних фонарей расположены стоп-сигналы. Как следует из их названия, они включаются, когда вы нажимаете на тормоз, и сигнализируют другим водителям, что вы снижаете скорость. Хотя они не подвержены неправильному использованию, вы должны поддерживать их должным образом, чтобы предотвратить случайное выгорание.

Аварийные огни

Аварийные огни — это мигающие огни в передней и задней части автомобиля, которые вы должны включить вручную в случае бедствия. Вы нажимаете кнопку опасности на приборной панели, чтобы предупредить других автомобилистов о том, что ваш автомобиль находится не в лучшей форме, например, если у вас проблемы с генератором.

Габаритные огни

Габаритные фонари также расположены спереди и сзади автомобиля. Спереди они белые или янтарные, а сзади красные. Их должно быть видно за 500 футов, и вы используете их при парковке. В большинстве штатов запрещено ездить с включенными габаритными огнями.

Внутреннее освещение

Внутреннее освещение — это то, что находится внутри автомобиля и помогает сделать салон ярче. Вы не должны использовать их долго, особенно за рулем, так как они могут повлиять на ваше суждение.

Другие типы фар

Фары исходят от ламп накаливания. Существуют различные типы автомобильных ламп, наиболее распространенными из которых являются светодиодные, галогенные и ксеноновые. Давайте посмотрим на эти типы.

Светодиодные фары

Светодиодные фары входят в стандартную комплектацию современных автомобилей или автомобилей с послепродажным тюнингом. Основное назначение светодиодных фонарей — косметическое, в первую очередь в области фар, где они придают передней части автомобиля более резкий вид. Они энергоэффективны, а также менее склонны к нагреву. Это делает их долговечными и простыми в уходе.
Некоторая забота о том, чтобы этот тип автомобильного света был на кузове или даже на колесах, чтобы выделить автомобиль.

Галогенные фары

Галогенные фары являются стандартными фарами в большинстве автомобилей и используют комбинацию газов, таких как азот и аргон, внутри трубки с вольфрамовой нитью накала, которая нагревается для получения света. Они дешевы и просты в уходе, хотя и имеют проблему перегрева.

Ксенон

Ксеноновые фары также бывают газоразрядными (HID) лампами высокой интенсивности. Они работают почти так же, как галогенные лампы, нагревая газы и металлы для получения света. Основное отличие состоит в том, что они используют для освещения редкие металлы.

Они производят больше света по сравнению с галогенными лампами той же мощности. Они не распространены из-за высокой стоимости редких металлов и их неконтролируемой слепимости.

Как пользоваться автомобильными фарами? Учитесь водить YouTube

Часто задаваемые вопросы

В: Как называются фары перед автомобилем?

В передней части автомобиля есть несколько огней, но наиболее заметными являются фары и противотуманные фары. Фары освещают дорогу впереди в темноте, а противотуманные фары пригодятся в условиях тумана, когда фары не могут хорошо освещать местность.

В: Что такое боковые огни?

Габаритные огни, также известные как габаритные огни, расположены в блоке фары или в переднем углу в некоторых моделях автомобилей. Эти огни бывают белыми или желтыми, и вы используете их при парковке, чтобы помочь другим водителям заметить вас и избежать вас, особенно ночью.

В: Как называются маленькие лампочки под фарой?

Под фарой находится небольшой набор противотуманных фар. Они помогают освещать дорогу в условиях тумана, когда их прямой луч не будет отражать блики на водителя.

В: Что означает задний фонарь?

Задние фонари — это автомобильные фонари в задней части автомобиля. Они включаются, когда включены фары, и помогают другим автомобилистам узнать, что впереди них находится транспортное средство, предоставляя им такие важные атрибуты, как расстояние, угол наклона и размер автомобиля.

В: Фары и задние фонари одинаковые?

Нет, фары и задние фонари не совпадают, так как первые находятся спереди, а вторые — сзади автомобиля. Однако в темное время суток они включаются одновременно: фара освещает дорогу впереди, а задние фонари предупреждают других участников дорожного движения о том, что перед ними находится машина.

В: Задний фонарь и стоп-сигнал — это одно и то же?

Задний фонарь и стоп-сигнал не одинаковы, хотя и находятся в одной и той же области, в задней части автомобиля. Когда фары включены, задний фонарь включится, чтобы уведомить других участников дорожного движения о вашем присутствии на дороге. С другой стороны, стоп-сигнал включается сразу после нажатия на тормоз и также ярче, чем задние фонари.

В: Как самостоятельно проверить стоп-сигналы?

Если вы хотите проверить стоп-сигналы, начните с включения зажигания автомобиля и убедитесь, что автомобиль не находится на передаче. Положите какой-нибудь груз, например, метлу, на педаль тормоза, нажимая на нее до тех пор, пока она не задействуется. Теперь вы можете обойти машину и увидеть, как включаются стоп-сигналы.

Заключение

Система освещения автомобиля необходима как водителю, так и другим участникам дорожного движения. Выше приведены некоторые из различных автомобильных фар, которые вам нужно знать как механику, чтобы помочь вам в вашей практике. Одна вещь, которую вы должны заметить, это то, что огни имеют разные цвета. Например, передние фонари ясно освещают дорогу впереди, а задние фонари красного цвета для индикации.

Свет не должен гореть, когда автомобиль стоит на холостом ходу, так как это может привести к разрядке аккумулятора. Кроме того, знайте, как чистить автомобильные фары и другие осветительные приборы, что является неотъемлемой частью их обслуживания.

Подробнее:

• Как долго автомобильный аккумулятор может работать без вождения?
• Сколько времени занимает замена автомобильного аккумулятора?
• Лучший подкапотный рабочий фонарь для механиков

Когда использовать различные типы фар на автомобиле

25 февраля 2022 г. | Автор Аде Холдер | Советы на каждый день

Фары и автомобильные фонари — это гораздо больше, чем просто освещение дороги впереди ночью. Фары в автомобиле имеют множество применений, и очень важно знать о различных типах огней. В этом руководстве объясняются различные типы автомобильных фар и когда их следует использовать.

---

Понимание того, когда, как и почему вы должны использовать различные автомобильные фонари, поможет вам, а также другим участникам дорожного движения и пешеходам оставаться в безопасности. Например, вы должны знать, какие автомобильные фары следует использовать ночью, в дождь или в туман, чтобы вы могли замечать потенциальные опасности, несмотря на погоду и ограниченную видимость.

Наиболее важными фарами автомобиля являются фары. Два типа фар — ближний и дальний свет, которые позволяют водителям видеть дорогу в темноте и делают себя видимыми для других автомобилистов. Другие автомобильные фары включают ДХО, габаритные огни и противотуманные фары.

Вот полная разбивка различных огней в автомобиле, а также различные ситуации, в которых вы должны их использовать.

Типы автомобильных фар

• Фары : Дальний или ближний свет
• Дневные ходовые огни (ДХО) : Яркие передние фары, автоматически активируемые
• Габаритные огни : Фары ближнего света, расположенные в блоках фар
• Задние противотуманные фары : Одинарный или двойной красный свет
• Передние противотуманные фары : Маленькие белые фонари, расположенные низко в области бампера

Что такое дневные ходовые огни?

Хотя большинство водителей знают о фарах своих автомобилей (надеюсь!), термин «дневные ходовые огни» может быть не таким знакомым. Дневные ходовые огни (ДХО), также известные как фары дальнего света, являются обязательными на всех новых автомобилях, выпущенных с 2011 года. Некоторые водители ошибочно думают, что они расположены спереди и сзади, однако они работают только спереди вашего автомобиля. Как и подфарники, они сами по себе не подходят, если вы едете в темноте. С наступлением темноты или даже в пасмурный день следует использовать обычные фары в сочетании с габаритными огнями.

Соблюдение правил дорожного движения

Очевидно, что если вы водитель, очень важно знать, какие типы освещения вам нужно использовать и когда. Неправильное использование автомобильных фар может привести к опасному вождению, подвергая риску себя и других.

В правилах дорожного движения указано, что вы должны использовать фары, когда видимость серьезно ухудшается. Определение «серьезно снижено» — это когда вы видите перед собой менее 100 метров. Другими словами, фары должны быть включены в ночное время и в плохую погоду.

Если вас поймают за вождением в темное время суток без фар, вам может грозить фиксированный штраф в размере 100 фунтов стерлингов и три балла в правах. Однако, если полиция сочтет, что правонарушение не может покрываться фиксированным штрафом, вы можете обратиться в суд, где самый большой штраф будет составлять 5000 фунтов стерлингов и девять баллов в ваших правах.

О программе Motability Scheme

Программа Motability Scheme делает аренду автомобиля простой и беспроблемной. Если вы имеете на это право, вы можете обменять часть или всю вашу квалификационную надбавку на мобильность на арендованный совершенно новый автомобиль по вашему выбору. Страхование, помощь при поломке, техническое обслуживание и техническое обслуживание уже включены в стоимость, так что вы можете наслаждаться свободой, которая приходит с беззаботной арендой.

• Узнайте больше о том, как работает Схема
• Проверьте, имеете ли вы право присоединиться к

Использование фар ночью

Автомобильные фары в основном используются для вождения в темноте, но это может быть субъективно. То, что один человек считает темным, другой может считать довольно светлым. Это означает, что когда один человек включает свои основные фары, другой может чувствовать, что габаритные огни все еще в порядке.

Главное, чтобы вас видели, а также чтобы вы могли видеть дорогу, поэтому, если вы сомневаетесь, включите фары. Рекомендуется включать фары ближнего света (также известные как «ближний») примерно за час до захода солнца и оставлять их включенными в течение часа после восхода солнца. Это поможет вам убедиться, что вас видят другие, и вы можете четко видеть дорогу.

Если вы едете в темноте по неосвещенной дороге, рекомендуется включить дальний свет фар. Просто убедитесь, что вы включаете их обратно на ближний свет, если к вам приближается другой автомобиль, иначе вы можете ослепить водителя и ухудшить его видимость.

Крайне важно включать фары в темное время суток

Включение фар в туман Это. Некоторые автомобили также будут иметь передние противотуманные фары.

Как правило, на кнопке передних противотуманных фар свет направлен так же, как и на переключателе фар.

Итак, сколько тумана делает его официально туманным? В какой момент правильно включать противотуманные фары? Правила дорожного движения гласят, что вы должны использовать задний противотуманный фонарь, если вы не можете видеть дальше, чем на 100 м за пределами вашего автомобиля. Лучший способ измерить это — использовать автомобиль впереди: если вы изо всех сил пытаетесь увидеть его задние фонари, включите противотуманные фары. Однако важно помнить, что противотуманные фары могут ослеплять других водителей и загораживать стоп-сигналы, поэтому их не следует использовать, если они не нужны.

Использование фонарей в дождливую погоду

В Великобритании мы часто наблюдаем дожди и бури! Как падающий дождь, так и брызги от стоячей воды могут ухудшить видимость во время вождения. Простое эмпирическое правило, когда дело доходит до использования фар в дождливую погоду, заключается в том, чтобы включить ближний свет (ближний свет) фар. Бывают случаи, когда на автомагистралях распыление настолько сильное, что вам даже может понадобиться включить задний противотуманный фонарь. Как было сказано выше, если вы не видите впереди идущую машину, то и машина позади вас не видит — а значит, пора включать фары.

Важно правильно использовать фары в сложных условиях вождения, например, в дождливую погоду мобильности, выполните три простых шага:

1. Узнайте, как это работает
2. Проверьте, соответствуете ли вы критериям
3. Запросить дополнительную информацию

Использование автомобильных фар для тяжелых грузов

У большинства автомобилей есть отдельная небольшая ручка (обычно расположенная в правом нижнем углу рулевого колеса), которая позволяет вам изменять угол наклона фар, когда ваш автомобиль сильно загружен или буксирует. Без регулировки вы можете ослепить водителей, потому что тяжело нагруженный автомобиль или тягач откинутся назад и будут направлены вверх. Попросите друга проверить это и правильно настроить освещение, если вы подходите под эту категорию. Просто не забудьте сбросить регулятор угла наклона фар, когда ваш автомобиль вернется к нормальному весу или больше не буксирует.

Использование автоматических фар

Многие новые автомобили оснащены автоматическими фарами. Они используют датчик для автоматического включения света, когда становится темно. Они различаются по чувствительности, поэтому важно быстро проверить, включен ли свет, если вы чувствуете, что становится темно. Символ приборной панели загорится, как обычно, чтобы вы могли определить, когда они включены. Вы всегда можете переопределить их и включить свет вручную.

Автоматический дальний свет

Традиционно водители вручную переключали фары с яркого дальнего света на ближний при первых признаках приближающегося автомобиля, чтобы не ослеплять других автомобилистов. Многие современные автомобили имеют автоматический дальний свет, который обнаруживает встречные автомобили и автоматически переключается на ближний свет, а затем снова переключается на дальний свет после того, как автомобиль проехал мимо.

Использование фар во время поездки за границу

Во многих странах полностью выключать фары запрещено законом, поэтому проверьте это в Интернете перед поездкой и убедитесь, что соблюдаете местные правила. Также британские фары специально разработаны для движения по левой стороне дороги. Следовательно, при правостороннем движении в Европе ваши фары будут слепить встречных автомобилистов. Перед поездкой на континенте убедитесь, что ваш автомобиль легальный, адаптировав фары. Самый простой способ — установить широко доступные комплекты преобразователей луча фар. Эти самоклеящиеся адаптеры дешевы, и их установка занимает несколько секунд.

Мигание фарами

Мигание фарами можно использовать только для того, чтобы предупредить другого участника дорожного движения о своем присутствии. Как говорится в Правилах дорожного движения: «Мигайте фарами только для того, чтобы другие участники дорожного движения знали, что вы там. Не мигайте фарами, чтобы передать какое-либо другое сообщение или запугать других участников дорожного движения».

Вас ослепила встречная машина, вроде бы ни с того ни с сего, а дальше по дороге вы натыкаетесь на мобильную ловушку? Мигание фарами для предупреждения других автомобилистов о камерах контроля скорости является нарушением закона. Согласно статье 89Согласно Закону о полиции 1996 года, это считается «умышленным воспрепятствованием констеблю в выполнении его / ее обязанностей» и может привести к штрафу в размере 1000 фунтов стерлингов.

Водители также часто используют вспышку фар, чтобы сообщить другим участникам дорожного движения, что путь впереди свободен. Тем не менее, вы должны игнорировать такой сигнал, потому что у вас есть только слово другого водителя. Другими словами, это может привести к аварии.

Другие типы автомобильных фар

Наряду с автомобильными фарами, которые используются для улучшения видимости, существуют и другие типы автомобильных фар, которые выполняют другие функции — обычно они предназначены для обозначения чего-то другим водителям, например, если вы собираются перестроиться или снизить скорость. Вот некоторые другие фары, которые будут у вашего автомобиля:

Стоп-сигналы

При нажатии на педаль тормоза в задней части автомобиля загораются две красные сигнальные лампы. Они ярче, чем задние фонари или габаритные огни, и предупреждают движущихся сзади вас людей о том, что вы снижаете скорость. Например, если вы стоите на светофоре или на дорожных работах, полезно удерживать педаль тормоза нажатой — ярко-красные огни предупредят приближающиеся сзади автомобили о том, что вы стоите или замедляетесь.

Задние фонари

Как и следовало ожидать, задние фонари расположены в задней части автомобиля. По одному с каждой стороны, они красного цвета и активируются автоматически при включении фар. Они помогают водителям позади вас узнать, что вы находитесь рядом, и помогают им оценить, насколько близко или далеко находится ваш автомобиль.

Аварийная сигнализация

Когда вы включаете аварийную сигнализацию (обычно это большая кнопка с красным треугольником на центральной консоли), все четыре индикатора вашего автомобиля будут непрерывно и одновременно мигать. Аварийную световую сигнализацию следует использовать только в том случае, если ваш автомобиль сломался в опасном месте или если вы едете по автомагистрали/дороге с двусторонним движением без ограничений и вам необходимо предупредить водителей позади вас об опасности или препятствии впереди. Включение аварийной сигнализации не является оправданием небезопасной или неосторожной парковки.

Аварийные стоп-сигналы

Эта система безопасности, автоматически активируемая для предупреждения транспортных средств, следующих за вами, во время резкого торможения, становится обычным явлением в новых автомобилях. При обычном торможении стоп-сигналы горят постоянным светом. Будут мигать аварийные стоп-сигналы. Кроме того, автоматически активируются аварийные световые сигналы вашего автомобиля. Возможно, вы видели эту систему в действии на автомагистралях, где впереди идущему водителю пришлось резко резко затормозить.

Индикаторы

Также известные как указатели поворота, указатели поворота, сигнальные огни или поворотники, указатели поворота имеют желтый цвет и расположены спереди, сзади, а иногда и по бокам автомобиля (часто также на боковых зеркалах). Они используются, чтобы сообщить другим водителям, что вы планируете повернуть, например, когда вы едете по кольцевой развязке, трогаетесь с места на стоянке, перестраиваетесь и совершаете обгон. Они активируются с помощью переключателя индикаторов на рулевой колонке и автоматически отключаются, когда вы выпрямляете колеса после поворота. Вы должны использовать их заблаговременно, чтобы дать другим участникам дорожного движения и пешеходам время среагировать на ваш сигнал.

Фонари заднего хода

Когда вы включаете заднюю передачу, в задней части автомобиля включаются один или два белых фонаря. Это четкий сигнал другим участникам дорожного движения о том, что вы включили задний ход и выполняете маневр. Если вокруг есть транспортные средства или пешеходы, подождите, пока они проедут, прежде чем двигаться.

Габаритные огни

Габаритные огни (четыре маломощных фары, расположенные по углам автомобиля) также имеют второстепенное назначение — в качестве габаритных огней. В Правилах дорожного движения говорится, что все транспортные средства должны иметь габаритные огни или габаритные огни, когда они припаркованы на дороге (или стоянке) с ограничением скорости более 30 миль в час. Их можно оставлять включенными на длительное время, когда вы покидаете машину, и они не должны разряжать аккумулятор. Правила дорожного движения также рекомендуют включать стояночные огни, если ваш автомобиль по неизбежным причинам припаркован на какой-либо дороге в тумане.

Подсветка номерного знака

Также известная как подсветка номерного знака или номерного знака, на заднем номерном знаке есть небольшая лампа, которая освещает номерной знак. Если механизм или лампочка не работают, ваш автомобиль не пройдет техосмотр.

Узнать больше

Программа Motability Scheme позволяет вам полностью или частично обменять ваше пособие на мобильность на аренду автомобиля, скутера или инвалидной коляски с электроприводом. В рамках этой аренды у вас есть доступ к аварийному покрытию, обслуживанию, ремонту и даже страховке, так что это действительно беззаботно! Воспользуйтесь нашим инструментом поиска автомобилей, чтобы увидеть весь спектр автомобилей, доступных в Программе, и воспользуйтесь нашей проверкой соответствия требованиям, чтобы узнать, можете ли вы присоединиться.

Статьи по теме

Сообщить о неисправности автомобиля дилеру или в мастерскую

Зимние шины: что нужно знать

Как быстро избавиться от запотевания стекол автомобиля

Основное описание

Фары освещают дорогу, когда окружающего освещения недостаточно для безопасного вождения. Как правило, эти фары устанавливаются рядом с передним бампером автомобиля и имеют настройки как ближнего, так и дальнего света, которые определяют, куда направлен свет. Ближний свет направляет свет на дорогу перед автомобилем, чтобы не ослеплять водителей встречных транспортных средств. Настройка дальнего света направляет свет прямо вперед и используется, когда настройка ближнего света не обеспечивает достаточной видимости или при движении по загородным дорогам, когда нет встречного транспорта. Фары обычно имеют дальность действия около 1000 футов на площади от 10 до 15 градусов от каждого переднего угла автомобиля. Существуют различные типы фар, в которых используются различные технологии ламп. Эти различные технологии ламп описаны ниже:

Лампы накаливания: Самый старый источник электрического света, лампы накаливания состоят из проволочной нити, которая нагревается и светится при прохождении через нее тока. Колба содержит газ, который вытесняет весь кислород, окружающий нить накала, и не дает ей сгореть (по крайней мере, на какое-то время). Большинство ламп накаливания имеют нить накала из вольфрама и используют газ аргон. Лампы накаливания работают с относительно низкой эффективностью по сравнению с конкурирующими технологиями освещения. Существует также компромисс между эффективностью и ожидаемым сроком службы лампы. В течение первых 60 лет истории автомобилестроения практически все электрические фонари в автомобилях были лампами накаливания. Сегодня лампы накаливания в значительной степени вытеснены другими технологиями освещения.

Галогенные лампы: Галогенные лампы генерируют высокий уровень световой мощности при относительно небольшом количестве электроэнергии по сравнению с лампами накаливания. Подобно лампочке накаливания, они имеют вольфрамовую нить, окруженную газом. Однако газообразный галоген в галогенной лампе позволяет нагревать вольфрам до гораздо более высоких температур без возгорания. Более высокая температура заставляет нить накала излучать гораздо больше света при заданном количестве тока, проходящего через нее.

Газоразрядные лампы: Газоразрядные лампы не используют нить накала. Вместо этого свет создается дугой, которая образуется в газе между двумя электродами. Когда электричество проходит через газ, газ возбуждается и излучается свет. Наиболее распространенным газом, используемым в автомобильных фарах такого типа, является ксенон. Эти лампы часто называют газоразрядными лампами высокой интенсивности (HID) или ксеноновыми лампами. В них используется балласт для создания очень высокого напряжения, необходимого для работы ламп, и часто требуется время на прогрев для достижения полной мощности. Лампы HID потребляют меньше энергии и дают больше света, чем их галогенные аналоги. Лампы HID, как правило, дороги и в основном используются в автомобилях более высокого класса. Тем не менее, послепродажные комплекты для переоборудования HID доступны для модернизации старых автомобилей с этими фарами высокой мощности.

Светоизлучающие диоды: Светодиоды представляют собой полупроводниковые устройства, излучающие свет. Они не используют нити или газ. Они высокоэффективны, долговечны и относительно компактны. Необратимая деградация светодиодов может иметь место, если они работают при температуре выше максимальной температуры перехода в течение длительного периода времени. Массивы белых светодиодов недавно были представлены для использования в автомобильных фарах, однако большое количество теплоотвода, необходимое для того, чтобы светодиоды оставались достаточно холодными для надежной работы, делает стоимость светодиодных фар высокой по сравнению с другими вариантами.

Лазеры: Лазерные фары отражают синий лазерный свет от набора отражателей через линзу, содержащую желтый фосфор, создавая интенсивный рассеянный белый свет с удвоенной дальностью действия светодиодных фар. Лазерные фары могут быть примерно на 30% более энергоэффективными, чем светодиодные фары. Audi и BMW были первыми OEM-производителями, которые предложили эту технологию в серийных автомобилях. BMW предлагает лазерные фары на подключаемом гибриде i8. Audi применяет эту технологию в специальной версии R8 LMX для европейских рынков. В настоящее время правила NHTSA, ограничивающие конструкцию фар, фактически не позволяют предлагать лазерные фары на автомобилях, продаваемых в США9.0003

Дополнительные фары

Карандашный луч: Эти фонари обычно приобретаются и устанавливаются на вторичном рынке и в некоторых юрисдикциях запрещены для использования на дорогах. В этих лампах обычно используется технология галогенных или газоразрядных ламп, и они имеют очень сфокусированный рисунок разряда. Это позволяет лучу иметь эффективную дальность намного больше (до 2000 футов), чем у стандартных фар, и позволяет водителю видеть объекты намного дальше по дороге. Это может быть преимуществом при гонках по дорогам или бездорожью в ночное время.

Прожектор: Эти фары, как и узкие фары, приобретаются и устанавливаются на вторичном рынке. В этих лампах также могут использоваться галогенные или газоразрядные лампы. Эти фонари имеют очень широкую диаграмму направленности и используются, чтобы «залить» светом пространство рядом с автомобилем для улучшения видимости. Эти фонари имеют тот же диапазон и функции, что и обычные фары, и используются для дублирования обычных фар или для освещения в дополнение к обычным фарам.

Противотуманные фары: Эти фары могут быть предложены дилером в качестве опции при покупке автомобиля или могут быть добавлены на вторичный рынок автомобиля. Эти лампы могут использовать различные технологии ламп и могут быть разных цветов, например, желтого или синего. Желтый свет используется, потому что он может улучшить видимость в тумане. Синий свет используется, потому что он может помочь улучшить видимость в дождь. Противотуманные фары расположены в передней части автомобиля низко над землей и слегка направлены к земле для улучшения видимости в условиях тумана, дождя или снега.

Производители

Бош, GE Освещение, Привет, Ичико, Които, Магнети Марелли, Североамериканское освещение, ПИАА, Филипс, Стэнли Электрик Ко., СЛ Америка, Сильвания

Для получения дополнительной информации

[1] Головной фонарь, Википедия.

[2] Автомобильные фары, Carjunky.com, 7 мая 2006 г.

[3] Светодиодные фары Audi R8 2010 г. — технический отдел, автомобиль и водитель, сентябрь 2009 г..

[4] Xenon vs. Halogen, YouTube, 16 апреля 2009 г.

[5] Лазерные фары BMW, MotorTrend, 14 октября 2011 г.

[6] BMW i8 with Laser Lights, YouTube, 27 апреля 2014 г.

[7] 470project, YouTube, 23 апреля 2015 г.

---

5 Причины (и решения) тусклых фар

Фары оставляют вас в темноте? Тусклые, мертвые или затухающие фары пугают и опасны для водителей. Без надлежащего ремонта вы можете столкнуться с множеством проблем — от неудачной ежегодной проверки автомобиля до серьезных аварий на дороге. Автомеханики компании Chapel Hill Tire подробно расскажут о тусклых фарах и о том, что с ними можно сделать.

Проблема с фарой 1: Перегорела лампа

Самая распространенная проблема, с которой сталкиваются фары, это тусклые, умирающие или перегоревшие лампочки. К счастью, есть и самое простое решение: замена лампочки. Подобно лампочкам в вашем доме, лампочки в фарах необходимо время от времени заменять.

Лампы в фарах, возможно, придется заменять чаще, если вы склонны оставлять фары включенными в течение дня или если вы регулярно ездите ночью. Например, ваши лампочки могут перегорать чаще, если вы ездите по вечерам в Uber, Lyft или на работу по доставке. Старые автомобили, в которых никогда не менялись лампы, также являются бомбами замедленного действия для перегоревших фар.

Как понять, что вам нужны новые лампы для фар? Помимо того, что вы заметили, что ваши фары выглядят тусклее, чем обычно, вы можете проверить, не перегорела ли лампа, выполнив несколько простых действий. Просто припаркуйте свой автомобиль в безопасном месте и включите фары. Затем выйдите из машины и убедитесь, что обе фары горят ярко и работают. Когда вы заметите, что одна или обе лампочки начинают тускнеть, отдайте автомобиль на замену ламп.

Проблема с фарой 2: окисление линз

Некоторые водители с удивлением узнают, что затемнение фар не всегда связано с перегоревшими лампочками. На самом деле могут быть виноваты сами объективы. Линзы фар — пластиковые детали, закрывающие лампочки, — часто изготавливаются из акрила. Этот материал известен тем, что вступает в химическую реакцию с солнечными ультрафиолетовыми лучами. Со временем ваши линзы могут окисляться, что приводит к затуманиванию, помутнению или пожелтению линз. Непрозрачный оттенок, вызванный окислением, не пропускает столько света, сколько прозрачные линзы. Это сделает ваши фары тусклыми, даже если у вас новые лампы.

Решение здесь простое: сервис по восстановлению фар. Используя профессиональные инструменты и опыт, ваш механик может решить проблему окисления линз и помочь защитить ваши фары от будущих проблем. Вы можете прочитать наше полное руководство по ремонту фар здесь.

Проблема фар 3: Проблемы с проводкой

Лампа вашей фары освещается набором электрических компонентов. В большинстве автомобилей это включает в себя жгут проводов и предохранитель. Эти компоненты обеспечивают мощность, необходимую для питания ваших фар. Неполадки с проводкой могут привести к тому, что ваши фары потускнеют, не загорятся или вообще перестанут работать. Проблемы с проводкой случаются редко, но не редкость. Они также становятся более вероятными, если вы недавно вмешивались в свои фары или пытались сделать ремонт своими руками.

Этот ремонт фары будет зависеть от точного характера ваших проблем с проводкой. Вам может понадобиться регулировка проводки, новый жгут проводов, замена предохранителя или другой ремонт электрики. Опытный механик может диагностировать проблемы с фарами и вместе с вами составить план ремонта.

Проблема фар 4: светодиоды и лампы накаливания

Вы когда-нибудь проезжали мимо человека с ослепляющими фарами? Даже без подсветки некоторые светодиодные фары могут казаться намного ярче, чем традиционные версии. Таким образом, если вы ездите с традиционными лампами накаливания, вам может показаться, что ваши фары кажутся тусклыми по сравнению с ними.

Почему светодиодные фары такие яркие? По данным Агентства по охране окружающей среды США и Министерства энергетики США, светодиодные лампы могут казаться ярче ламп накаливания без дополнительного освещения. Почему? Традиционные фары имеют более мягкий, теплый, иногда даже желтоватый оттенок. Между тем, светодиодные фонари излучают резкий белый свет с голубоватыми оттенками. Этот цвет более резок для глаз и резче контрастирует с ночной тьмой. Таким образом, светодиодные фары могут казаться намного ярче, чем лампы накаливания, даже если они производят такое же количество света.

Конечно, яркость фары будет зависеть от других факторов, включая марку/модель автомобиля, линзы фары, форму фары и многое другое. В целом, пока нет единого мнения о влиянии светодиодных фар.

• Плюсы: Некоторые водители отдают предпочтение энергоэффективности и долговечности светодиодов. Другие считают, что они также могут обеспечить лучшую видимость на дороге для водителей, даже в тех случаях, когда они не излучают дополнительный свет.
• Минусы: Противники светодиодных фар предполагают, что они приносят больше вреда, чем пользы, создавая ослепляющий свет для других водителей, что может привести к авариям и утомлению глаз.

Независимо от вашей позиции в отношении светодиодных ламп, вы можете поговорить со своим механиком об альтернативных лампах, доступных для вашего автомобиля, если вас интересуют более яркие варианты.

Проблема с фарами 5: Настройка конфигурации

Автомобили сегодня часто имеют несколько различных вариантов освещения для водителей на выбор. Если вы обнаружите, что ваши фары слишком тусклые или перестали работать, найдите время, чтобы перепроверить свои настройки. Большинство новых фар регулируются автоматически, если они не настроены иначе. Таким образом, многие водители «установили и забыли».
