Какое сопротивление: Как измерить сопротивление мультиметром: инструкции, фото, видео

В том, как замерить сопротивление мультиметром, учтите следующие моменты:

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

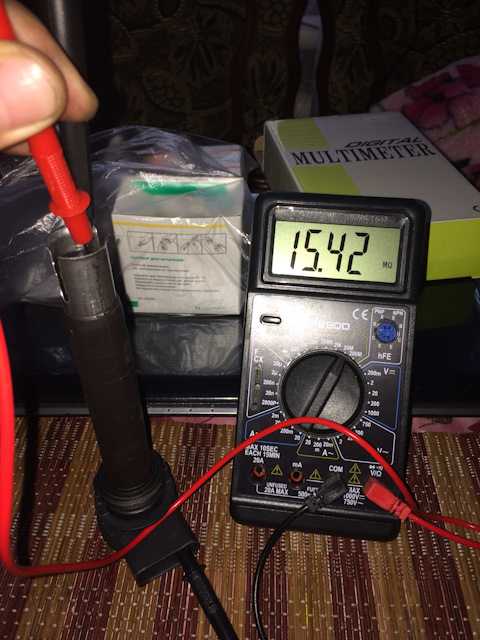

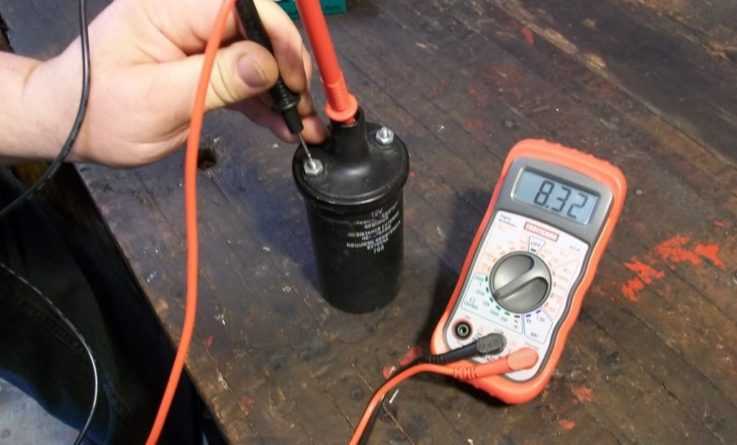

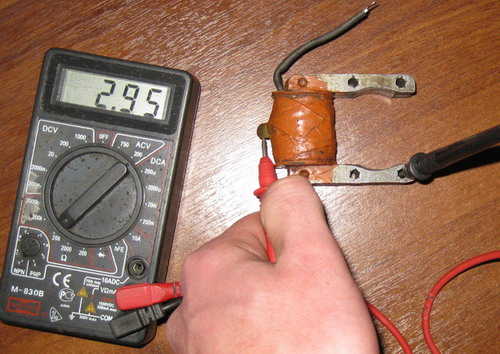

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

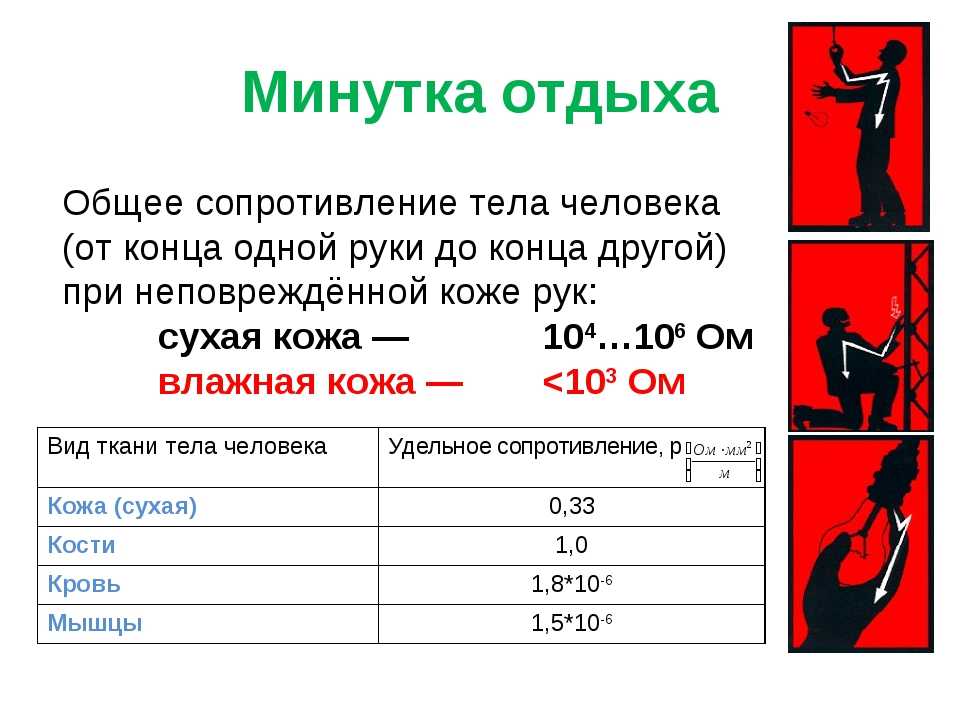

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

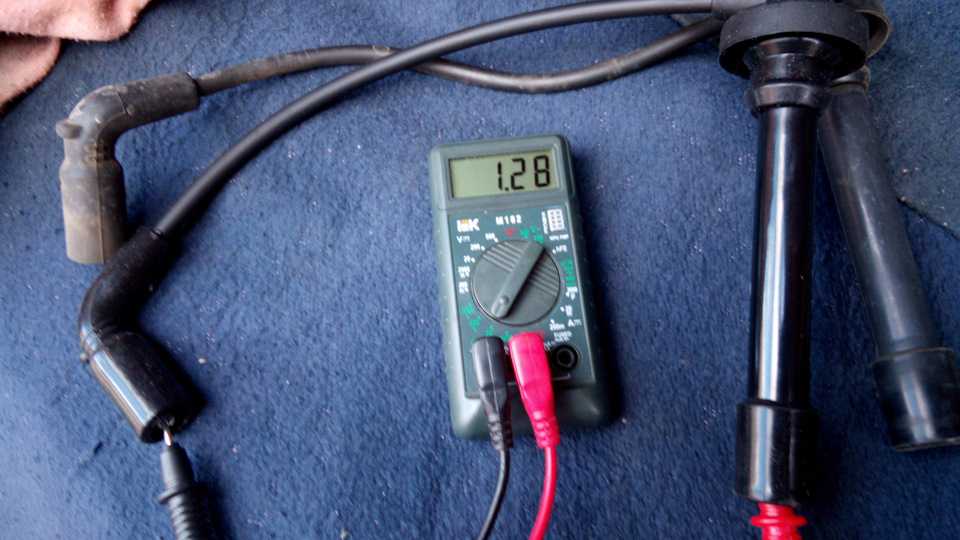

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Закон Ома — формулировка простыми словами, определение

Сопротивление

Представьте, что есть труба, в которую затолкали камни. Вода, которая протекает по этой трубе, станет течь медленнее, потому что у нее появилось сопротивление. Точно также будет происходить с электрическим током.

Сопротивление — физическая величина, которая показывает способность проводника пропускать электрический ток. Чем выше сопротивление, тем ниже эта способность.

Теперь сделаем «каменный участок» длиннее, то есть добавим еще камней. Воде будет еще сложнее течь.

Сделаем трубу шире, оставив количество камней тем же — воде полегчает, поток увеличится.

Теперь заменим шероховатые камни, которые мы набрали на стройке, на гладкие камушки из моря. Через них проходить тоже легче, а значит сопротивление уменьшается.

Электрический ток реагирует на эти параметры аналогичным образом: при удлинении проводника сопротивление увеличивается, при увеличении поперечного сечения (ширины) проводника сопротивление уменьшается, а если заменить материал — изменится в зависимости от материала.

Эту закономерность можно описать следующей формулой:

Единица измерения сопротивления — ом. Названа в честь физика Георга Ома.

Будьте внимательны!

Площадь поперечного сечения проводника и удельное сопротивление содержат в своих единицах измерения мм². В таблице удельное сопротивление всегда дается в такой размерности, да и тонкий проводник проще измерять в мм². При умножении мм² сокращаются и мы получаем величину в СИ.

Но это не отменяет того, что каждую задачу нужно проверять на то, что там мм

Знайте!

СИ — международная система единиц. «Перевести в СИ» означает перевод всех величин в метры, килограммы, секунды и другие единицы измерения без приставок. Исключение составляет килограмм с приставкой «кило».

Удельное сопротивление проводника — это физическая величина, которая показывает способность материала пропускать электрический ток. Это табличная величина, она зависит только от материала.

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Таблица удельных сопротивлений различных материалов

Резистор

Все реальные проводники имеют сопротивление, но его стараются сделать незначительным. В задачах вообще используют словосочетание «идеальный проводник», а значит лишают его сопротивления.

Из-за того, что проводник у нас «кругом-бегом-такой-идеальный», чаще всего за сопротивление в цепи отвечает резистор. Это устройство, которое нагружает цепь сопротивлением.

Вот так резистор изображается на схемах:

В школьном курсе физики используют европейское обозначение, поэтому запоминаем только его. Американское обозначение можно встретить, например, в программе Micro-Cap, в которой инженеры моделируют схемы.

Вот так резистор выглядит в естественной среде обитания:

Полосочки на нем показывают его сопротивление.

На сайте компании Ekits, которая занимается продажей электронных модулей, можно выбрать цвет резистора и узнать значение его сопротивления:

Источник: сайт компании Ekits

О том, зачем дополнительно нагружать сопротивлением цепь, мы поговорим в этой же статье чуть позже.

Бесплатные занятия по английскому с носителем

Занимайтесь по 15 минут в день. Осваивайте английскую грамматику и лексику. Сделайте язык частью жизни.

Реостат

Есть такие выключатели, которые крутишь, а они делают свет ярче-тусклее. В такой выключатель спрятан резистор с переменным сопротивлением — реостат.

Стрелка сверху — это ползунок. По сути, он отсекает ту часть резистора, которая находится от него справа. То есть, если мы двигаем ползунок вправо — мы увеличиваем длину резистора, а значит и сопротивление. И наоборот — двигаем влево и уменьшаем.

По формуле сопротивления это очень хорошо видно, так как длина проводника находится в числителе:

Закон Ома для участка цепи

С камушками в трубе все понятно, но не только же от них зависит сила, с которой поток воды идет по трубе — от насоса, которым мы эту воду качаем, тоже зависит. Чем сильнее качаем, тем больше течение. В электрической цепи функцию насоса выполняет источник тока.

Например, источником может быть гальванический элемент (привычная батарейка). Батарейка работает на основе химических реакций внутри нее. В результате этих реакций выделяется энергия, которая потом передается электрической цепи.

У любого источника обязательно есть полюса — «плюс» и «минус». Полюса — это его крайние положения, по сути клеммы, к которым присоединяется электрическая цепь. Собственно, ток как раз течет от «+» к «−».

У нас уже есть две величины, от которых зависит электрический ток в цепи — напряжение и сопротивление. Кажется, пора объединять их в закон.

Сила тока в участке цепи прямо пропорциональна напряжению на его концах и обратно пропорциональна его сопротивлению.

Математически его можно описать вот так:

Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.

Сила тока измеряется в амперах, а подробнее о ней вы можете прочитать в нашей статье. 😇

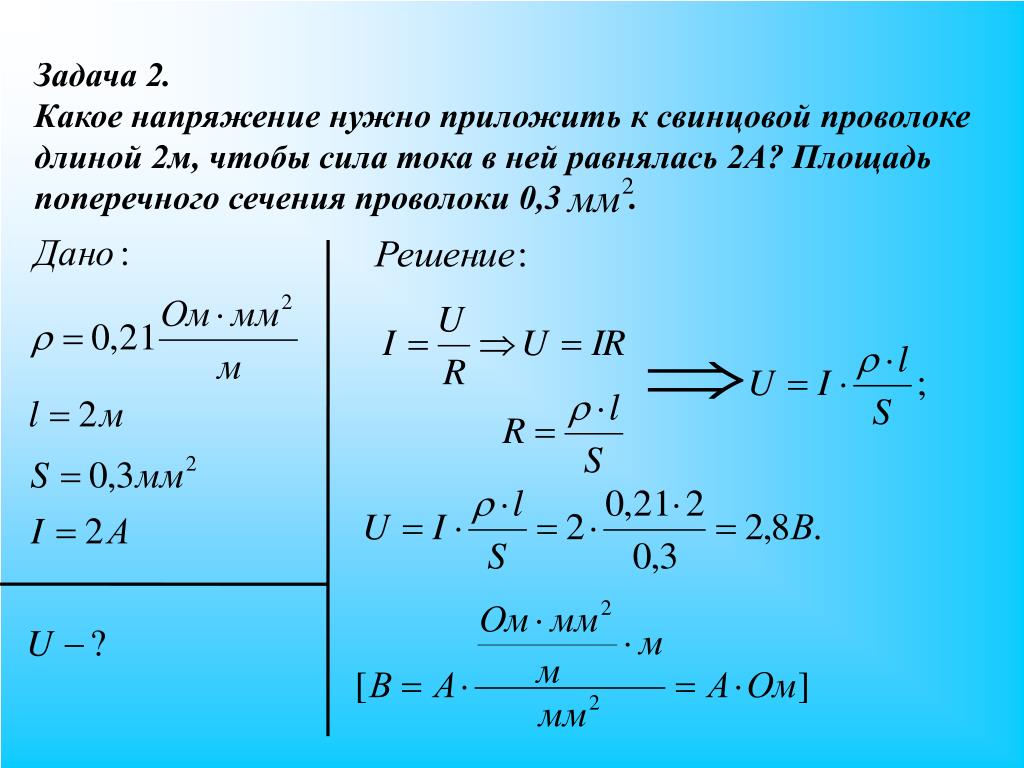

Давайте решим несколько задач на закон Ома для участка цепи.

Задача раз

Найти силу тока в лампочке накаливания торшера, если его включили в сеть напряжением 220 В, а сопротивление нити накаливания равно 880 Ом.

Решение:

Возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/880 = 0,25 А

Ответ: сила тока, проходящего через лампочку, равна 0,25 А

Давайте усложним задачу. И найдем силу тока, зная все параметры для вычисления сопротивления и напряжение.

Задача два

Найти силу тока в лампочке накаливания, если торшер включили в сеть напряжением 220 В, а длина нити накаливания равна 0,5 м, площадь поперечного сечения 0,01 мм², а удельное сопротивление нити равно 1,05 Ом · мм²/м.

Решение:

Сначала найдем сопротивление проводника.

R = ρ · l/S

Площадь дана в мм², а удельное сопротивления тоже содержит мм² в размерности.

Это значит, что все величины уже даны в СИ и перевод не требуется:

R = 1,05 · 0,5/0,01 = 52,5 Ом

Теперь возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/52,5 ≃ 4,2 А

Ответ: сила тока, проходящего через лампочку, приблизительно равна 4,2 А

А теперь совсем усложним! Определим материал, из которого изготовлена нить накаливания.

Задача три

Из какого материала изготовлена нить накаливания лампочки, если настольная лампа включена в сеть напряжением 220 В, длина нити равна 0,5 м, площадь ее поперечного сечения равна 0,01 мм², а сила тока в цепи — 8,8 А

Решение:

Возьмем закон Ома для участка цепи и выразим из него сопротивление:

I = U/R

R = U/I

Подставим значения и найдем сопротивление нити:

R = 220/8,8 = 25 Ом

Теперь возьмем формулу сопротивления и выразим из нее удельное сопротивление материала:

R = ρ · l/S

ρ = RS/l

Подставим значения и получим:

ρ = 25 · 0,01/0,5 = 0,5 Ом · мм²/м

Обратимся к таблице удельных сопротивлений материалов, чтобы выяснить, из какого материала сделана эта нить накаливания.

Ответ: нить накаливания сделана из константана.

Закон Ома для полной цепи

Мы разобрались с законом Ома для участка цепи. А теперь давайте узнаем, что происходит, если цепь полная: у нее есть источник, проводники, резисторы и другие элементы.

В таком случае вводится закон Ома для полной цепи: сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.

Так, стоп. Слишком много незнакомых слов — разбираемся по порядку.

Что такое ЭДС и откуда она берется

ЭДС расшифровывается, как электродвижущая сила. Обозначается греческой буквой ε и измеряется, как и напряжение, в Вольтах.

ЭДС — это сила, которая движет заряженные частицы в цепи. Она берется из источника тока. Например, из батарейки.

Химическая реакция внутри гальванического элемента (это синоним батарейки) происходит с выделением энергии в электрическую цепь. Именно эта энергия заставляет частицы двигаться по проводнику.

Зачастую напряжение и ЭДС приравнивают и говорят, что это одно и то же. Формально, это не так, но при решении задач чаще всего и правда нет разницы, так как эти величины обе измеряются в Вольтах и определяют очень похожие по сути своей процессы.

В виде формулы Закон Ома для полной цепи будет выглядеть следующим образом:

Любой источник не идеален. В задачах это возможно («источник считать идеальным», вот эти вот фразочки), но в реальной жизни — точно нет. В связи с этим у источника есть внутреннее сопротивление, которое мешает протеканию тока.

Решим задачу на полную цепь.

Задачка

Найти силу тока в полной цепи, состоящей из одного резистора сопротивлением 3 Ом и источником с ЭДС равной 4 В и внутренним сопротивлением 1 Ом

Решение:

Возьмем закон Ома для полной цепи:

Подставим значения:

A

Ответ: сила тока в цепи равна 1 А.

Когда «сопротивление бесполезно»

Электрический ток — умный и хитрый парень. Если у него есть возможность обойти резистор и пойти по идеальному проводнику без сопротивления, он это сделает. При этом с резисторами просто разных номиналов это не сработает: он не пойдет просто через меньшее сопротивление, а распределится согласно закону Ома — больше тока пойдет туда, где сопротивление меньше, и наоборот.

А вот на рисунке ниже сопротивление цепи равно нулю, потому что ток через резистор не пойдет.

Ток идет по пути наименьшего сопротивления.

Теперь давайте посмотрим на закон Ома для участка цепи еще раз.

Подставим сопротивление, равное 0. Получается, что знаменатель равен нулю, а на математике говорят, что на ноль делить нельзя. Но мы вам раскроем страшную тайну, только не говорите математикам: на ноль делить можно. Если совсем упрощать такое сложное вычисление (а именно потому что оно сложное, мы всегда говорим, что его нельзя производить), то получится бесконечность.

То есть:

I = U/0 = ∞

Такой случай называют коротким замыканием — когда величина силы тока настолько велика, что можно устремить ее к бесконечности. В таких ситуациях мы видим искру, бурю, безумие — и все ломается.

Это происходит, потому что две точки цепи имеют между собой напряжение (то есть между ними есть разница). Это как если вдоль реки неожиданно появляется водопад. Из-за этой разницы возникает искра, которую можно избежать, поставив в цепь резистор.

Именно во избежание коротких замыканий нужно дополнительное сопротивление в цепи.

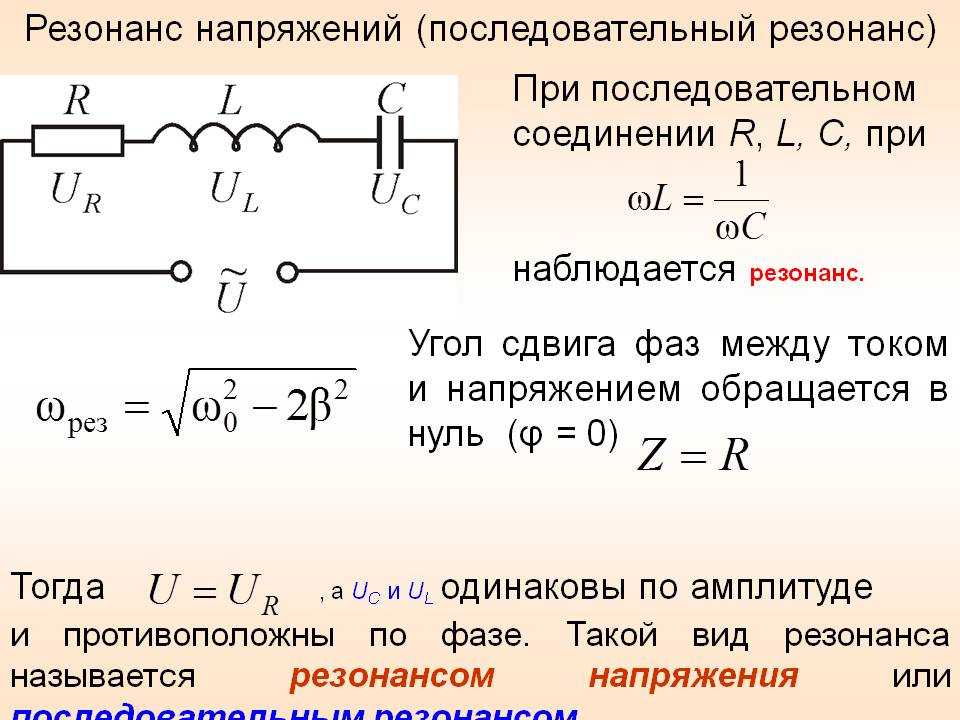

Параллельное и последовательное соединение

Все это время речь шла о цепях с одним резистором. Рассмотрим, что происходит, если их больше.

Сопротивление заземления

Тэги: заземление монтаж рекомендации частный дом правила и НТД проектировщику монтажнику взрывоопасный объект частным лицам

Сопротивление заземления (сопротивление растеканию электрического тока) определяется как величина «противодействия» растеканию электрического тока в земле, поступающего в неё через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай — нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании «вредных» электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

• для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

Подробнее об этом на странице «Заземление дома».

• при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более 10 Ом
  (ПУЭ 1.7.103; для всех повторных заземлений)

Подробнее об этом на странице «Заземление газового котла / газопровода».

• для заземления, использующегося для подключения молниеприёмников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

Подробнее об этом на странице «Молниезащита и заземление».

• для источника тока (генератора или трансформатора) сопротивление заземления должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока (ПУЭ 1.7.101)
• для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.
• при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление не более 2 или 4 Ом
• для подстанции 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1.7.90)

Приведённые выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением
не более 100 Ом*м (например, глина / суглинки).

Если грунт имеет более высокое удельное электрическое сопротивление — то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину 0,01 от удельного сопротивления грунта.

Например, при песчаных грунтах с удельным сопротивлением 500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз — до 150 Ом (вместо 30 Ом).

Расчёт сопротивления заземления

Для расчёта сопротивления заземления существуют специальные формулы и методики, описывающие зависимости от описанных факторов. Они представлены на странице «Расчёт заземления».

Качество заземления

Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от:

• удельного сопротивления грунта
• конфигурации заземлителя, в частности: площади электрического контакта электродов заземлителя с грунтом

Удельное сопротивление грунта

Параметр определяет собой уровень «электропроводности» земли как проводника = как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньший размер будет иметь эта величина, тем меньше будет сопротивление заземления.

Удельное электрическое сопротивление грунта (Ом*м) — это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Обычно используется таблица ориентировочных величин «удельное сопротивление грунта», т. к. его точное измерение возможно только в ходе проведения специальных геологических изыскательных работ.

Конфигурация заземлителя

Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

Чаще всего, из-за наименьшей сложности монтажа, в роли заземлителя используется вертикальный электрод в виде стержня/трубы/уголка.

Для увеличения площади контакта заземлителя с грунтом:

• увеличивается длина (глубина) электрода
• используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В таком случае площади единичных электродов просто складываются вместе, что подробно описано на отдельной странице о расчёте заземления.

Различные отраслевые нормы

Сопротивление заземления для кабелей городской телефонной сети с медными жилами (из ОСТ 45. 82-96, п. 8)

Для металлических экранов и оболочек кабелей приняты следующие значения (зависимость от удельного электрического сопротивления грунта (УЭС)):

Смотрите также:

Запросить расчет

Что такое сопротивление? | Hioki

Что такое сопротивление? Объяснение основ сопротивления, методов расчета и резисторов

Обзор

Если вы похожи на многих людей, возможно, вы слышали о сопротивлении, но не понимаете его. Тем не менее, вы можете не решиться спросить людей об этом сейчас. Проще говоря, сопротивление — это сила, которая противодействует потоку электричества.

Сопротивление влияет на поток электричества. Эта страница предлагает базовые знания о сопротивлении, а также подробное объяснение таких тем, как методы расчета и резисторы.

Что такое сопротивление?

Сопротивление электричеству — то есть электрическое сопротивление — это сила, противодействующая протеканию тока. Таким образом, он служит индикатором того, насколько трудно течь току. Значения сопротивления выражаются в омах (Ом).

Когда между двумя терминалами существует разница в электронах, электричество будет течь от высокого уровня к низкому. Сопротивление противодействует этому потоку. Чем больше сопротивление, тем меньше ток. И наоборот, чем меньше сопротивление, тем больше ток.

Расчет сопротивления

Сопротивление можно рассчитать как значение, используя напряжение и ток в цепи.

• Сопротивление = Напряжение / ток

Эта формула известна как закон Ома. Если напряжение поддерживается постоянным, значение сопротивления будет уменьшаться по мере увеличения тока — знаменателя. И наоборот, значение сопротивления будет увеличиваться по мере уменьшения тока. Другими словами, в цепях с большими токами сопротивление низкое, а в цепях с малыми токами высокое.

В принципе, сопротивление определяется типом и температурой вещества, через которое протекает электричество, а также его длиной. Вообще говоря, электричество легче проходит через металлы из-за их низкого электрического сопротивления, которое зависит от типа металла и увеличивается в следующем порядке: серебро → медь → золото → алюминий → железо. Кроме того, сопротивление уменьшается с температурой, а повышение температуры означает увеличение сопротивления.

Кроме того, сопротивление увеличивается с увеличением длины, которую должен пройти ток. Проводники с большой площадью поперечного сечения имеют низкое сопротивление, так как по ним легче протекает электричество, а проводники с малой площадью поперечного сечения имеют более высокое сопротивление.

Связь между площадью поперечного сечения вещества и величиной протекающего тока

Что такое резисторы?

Резисторы — это электронные компоненты, препятствующие протеканию электричества в цепи. Резисторы используются в электрических цепях для регулировки тока и напряжения, почти так же, как краны используются для регулировки потока водопроводной воды. Их можно использовать не только для управления протеканием тока, но и для распределения напряжения в цепи.

Электронные схемы нуждаются в резисторах для работы в соответствующих условиях. Резисторы сделаны из материалов, которые сопротивляются потоку электричества, когда он проходит через них. Таким образом, они могут управлять потоком тока в цепи. Когда ток уменьшается резистором, избыточная электрическая энергия преобразуется в тепло.

Резисторы

Доступны резисторы различных типов, включая следующие основные разновидности:

• Постоянные резисторы
• Переменные резисторы
• Потенциометры

К основным типам постоянных резисторов относятся угольно-пленочные и металлопленочные резисторы с углеродным или металлическим покрытием соответственно. Эти резисторы имеют фиксированные значения сопротивления. Переменные резисторы имеют значения сопротивления, которые можно изменять. Потенциометры представляют собой тип переменного резистора, который используется для точной настройки напряжения и тока.

Переменный резистор

Методы измерения сопротивления

Сопротивление в цепи можно измерить с помощью цифрового мультиметра. Эти приборы могут измерять не только сопротивление, но также напряжение, ток и другие параметры, что делает их полезным инструментом в различных ситуациях. Чтобы использовать цифровой мультиметр, включите прибор и установите его в режим сопротивления (Ом).

При необходимости выберите диапазон на основе значения сопротивления объекта измерения. Вставьте вилку красного щупа в клемму «Ω», а вилку черного щупа в клемму COM. Затем поместите измерительные провода в контакте с обоими концами резистора. Проверьте результат измерения, отображаемый на ЖК-экране прибора. После завершения измерения отсоедините измерительные провода от резистора.

На сопротивление влияет множество факторов, включая температуру. Некоторые цифровые мультиметры имеют функцию применения поправки для учета внешних воздействий, например, в виде функции преобразования температуры измерителя сопротивления. Следовательно, рекомендуется проверять функциональность доступных моделей при покупке цифрового мультиметра.

Резисторы необходимы для обеспечения надлежащего протекания тока.

Сопротивление служит индикатором, который количественно определяет, насколько легко ток будет течь в цепи, используя омы (Ом) в качестве единицы измерения. Ток увеличивается при уменьшении сопротивления и уменьшается при увеличении сопротивления. Резисторы необходимы для обеспечения протекания тока на соответствующем уровне в цепях. Различные резисторы используются для измерения сопротивления в конкретных приложениях.

Цифровые мультиметры необходимы для измерения правильности работы резисторов. Почему бы не попробовать измерить сопротивление, обратившись к методу, описанному выше?

How to Use

Related Products

• Digital Multimeter DT4282
• Digital Multimeter DT4256
• Resistance Meter RM3544
• Resistance Meter RM3548
• Battery HiTester BT3562A

Learn More

• How to Measure Resistance Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и сопутствующая информация

Что такое сопротивление — основные понятия » Электроника Примечания

Электрическое сопротивление — один из ключевых атрибутов электрической цепи — оно определяет ток, протекающий при заданном напряжении.

Учебное пособие по сопротивлению Включает:
Что такое сопротивление Закон Ома Омические и неомические проводники Сопротивление лампы накаливания Удельное сопротивление Таблица удельных сопротивлений для обычных материалов Температурный коэффициент сопротивления Коэффициент сопротивления по напряжению, VCR Электрическая проводимость Последовательные и параллельные резисторы Таблица параллельных резисторов

В электрической цепи можно выполнить три основных измерения. Напряжение и ток — это первые два, а третье — сопротивление.

Поскольку электрическое сопротивление является основным понятием в электрических и электронных схемах, необходимо ответить на некоторые вопросы: что такое сопротивление, что такое резисторы и как сопротивление влияет на цепи.

Что такое сопротивление?

Прежде чем смотреть, что такое сопротивление, необходимо немного разобраться с током и что это такое. По существу поток тока в материале состоит из движения электронов в одном направлении. Во многих материалах внутри структуры беспорядочно движутся свободные электроны. Пока они движутся случайным образом, текущего потока нет, потому что число, движущееся в одном направлении, будет равно числу, движущемуся в другом. Только когда потенциал вызывает дрейф в определенном направлении, можно сказать, что ток течет.

Что такое сопротивление

Сопротивление — это препятствие потоку электронов в материале. В то время как разность потенциалов на проводнике способствует потоку электронов, сопротивление препятствует этому. Скорость, с которой заряд течет между двумя терминалами, является комбинацией этих двух факторов.

Если в цепь поместить два разных проводника, то количество тока, протекающего по каждому из них, может быть неодинаковым. На это есть ряд причин:

1. Во-первых, это легкость, с которой электроны могут двигаться внутри структуры материала. Если электроны прочно связаны с кристаллической решеткой, то будет непросто вырвать их на свободу, чтобы мог произойти дрейф электронов в том или ином направлении. В других материалах очень много свободных электронов беспорядочно дрейфуют по решетке. Именно эти материалы позволяют току течь легче.
2. Еще одним фактором, влияющим на электрическое сопротивление предмета, является его длина. Чем короче длина материала, тем меньше его общее сопротивление.
3. Третий — площадь поперечного сечения. Чем шире площадь поперечного сечения, тем меньше сопротивление, поскольку больше площадь, через которую может протекать ток.

В большинстве случаев требуется, чтобы проводники пропускали ток с как можно меньшим сопротивлением. В результате широко используется медь, поскольку ток легко течет по ее структуре. Кроме того, его площадь поперечного сечения сделана достаточно широкой, чтобы пропускать ток без какого-либо чрезмерного сопротивления.

В некоторых случаях необходимо иметь элементы, сопротивляющиеся протеканию тока. Эти элементы называются резисторами, и они сделаны из материалов, которые не проводят электричество, а также из таких материалов, как медь или другие металлы.

Аналогия сопротивления

Понятие сопротивления не всегда легко понять, потому что невозможно визуально увидеть задействованные величины: напряжение, ток и сопротивление сами по себе являются довольно невидимыми невооруженным глазом величинами, хотя их можно обнаружить и измерить в различных способы.

Одной из аналогий, которая помогает ввести понятие сопротивления, является резервуар для воды с трубой, выходящей из него. Хотя мы не хотим заходить слишком далеко в аналогии, она помогает объяснить основную концепцию.

В этой аналогии давление воды, вызванное высотой воды, аналогично напряжению, поток воды аналогичен току, а ограничение воды поток, вызванный трубой, аналогичен сопротивлению.

. Можно видеть, что если бы труба была сужена или добавлен кран, поток воды был бы еще больше ограничен, и воды вытекало бы меньше. Это было бы аналогично увеличению сопротивления в электрической цепи, и это уменьшило бы ток.

В простой цепи, состоящей из батареи или источника напряжения и резистора, если предположить, что соединительные провода не имеют сопротивления, то чем выше сопротивление, тем меньше будет протекающий ток.

Кран в аналогии с водопроводной системой соответствует изменению сопротивления резистора. Когда кран закрыт, это эквивалентно выключателю, останавливающему подачу тока в электрическую цепь.

Связь между сопротивлением, напряжением и током

По аналогии с системой резервуаров для воды можно представить, что увеличение напряжения в электрической цепи повысит уровень протекающего тока.

Аналогичным образом, уменьшение сопротивления также увеличивает уровень тока.

На самом деле существует зависимость между напряжением, сопротивлением и током. Зная две переменные, можно вычислить третью.

Соотношение между сопротивлением, напряжением и током известно как закон Ома и является одним из фундаментальных соотношений в электротехнике и электронике.

Подробнее о . . . . Закон Ома.

Обозначение сопротивления

Как уже упоминалось, основной единицей электрического сопротивления является Ом. Это часто обозначается греческим символом Ω.

В дополнение к этому перед базовой единицей могут стоять множители. Это связано с тем, что диапазон значений электрического сопротивления может охватывать многие десятилетия, и необходимо иметь простое обозначение, которое не основано на подсчете количества нулей в числе, поскольку это может легко привести к ошибкам.

Иногда встречаются сопротивления менее одного ома, они измеряются в миллиомах (м) тысячных долях ома.

Обычно, когда сопротивления указаны на электронной схеме, они обозначаются как 10R для резистора на десять Ом, 10k для резистора на десять тысяч Ом и 10M для резистора на десять МОм. Причина этого в том, что греческую букву омега использовать не так просто, как префиксы R, k и M.

Что такое резисторы?

Для ограничения тока в конкретной цепи можно использовать компонент, известный как резистор. Резисторы бывают самых разных форм: от больших проводных компонентов или даже некоторых с клеммами до очень маленьких компонентов для поверхностного монтажа, используемых сегодня во многих электронных схемах.

Резисторы могут быть изготовлены из различных материалов, углерода, оксида металла, металлической пленки, резистивной проволоки и т.п. Резисторы могут быть разных форматов — разные типы резисторов имеют немного разные характеристики, а это означает, что они могут использоваться в разных схемах.

Правильный выбор резистора может помочь схеме работать должным образом. Хотя резистор с сопротивлением 10 кОм будет иметь одинаковое сопротивление, независимо от того, из чего он сделан, такие характеристики, как температурная стабильность, шум, долговременная стабильность, паразитная индуктивность и т. п., могут различаться для разных типов, и это может повлиять на производительность в некоторых схемах. .

Примечание по резисторам и типам резисторов:

Резисторы используются в электрических и электронных схемах для различных целей, но в каждом случае они сопротивляются протеканию тока. Существует множество различных типов резисторов — их параметры означают, что одни типы больше подходят для конкретных приложений, чем другие.

Подробнее о Резисторы и типы резисторов

Сводка сопротивления

При работе с любыми электрическими и электронными цепями необходимо знать, что такое сопротивление и как сопротивление влияет на цепь. Ввиду важности сопротивления в цепях широко используются резисторы, возможно, наиболее часто используемые компоненты в электронных схемах. Эти компоненты очень просты в использовании, и расчеты, связанные с ними, обычно просты.

Дополнительные основные понятия и руководства по электронике:
Напряжение Текущий Сила Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность РЧ-шум Сигналы
    Вернуться в меню основных понятий электроники . . .

Сопротивление Определение и значение | Dictionary.com

• Основные определения
• Синонимы
• Тест
• Сопутствующее содержание
• Примеры
• Британский
• Научный
• Культурный
• Идиомы и фразы

Показывает уровень сложности слова.

[ ri-zis-tuhns ]

/ rɪˈzɪs təns /

Сохранить это слово!

См. синонимы слова «сопротивление» на Thesaurus.com

Показывает уровень обучения в зависимости от сложности слова.

сущ.

действие или сила сопротивления, противодействия или противодействия.

противопоставление одной вещи, силы и т. д. другой.

Электричество.

1. Также называется омическим сопротивлением. свойство проводника, в силу которого прохождение тока противоположно, заставляя электрическую энергию преобразовываться в тепло: равно напряжению на проводнике, деленному на ток, протекающий в проводнике: обычно измеряется в омах. Сокращение: R
2. проводник или катушка, предлагающая такое противодействие; резистор.

Психиатрия. противодействие попыткам привести подавленные мысли или чувства в сознание.

(часто заглавная буква) подпольная организация, состоящая из групп частных лиц, выступающих в качестве оппозиционной силы в завоеванной стране с целью свержения оккупационной власти, как правило, посредством актов саботажа, партизанской войны и т. д.: сопротивление во время немецкой оккупации во Второй мировой войне.

Фондовая биржа. уровень сопротивления.

ДРУГИЕ СЛОВА ДЛЯ СОПРОТИВЛЕНИЯ

1 сопротивление, упрямство, неповиновение, непримиримость.

См. синонимы к слову сопротивление на Thesaurus.com

ВИКТОРИНА

Сыграем ли мы «ДОЛЖЕН» ПРОТИВ. «ДОЛЖЕН» ВЫЗОВ?

Стоит ли вам проходить этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма обычно используется с другими глаголами для выражения намерения?

Происхождение резистентности

13:00–50; Среднеанглийский <среднефранцузский. См. сопротивление, -ance

ДРУГИЕ СЛОВА СЛОВА сопротивление

Слова рядом с сопротивлением

резиноид, смолистый, resipiscence, res ipsa loquitur, сопротивляться, сопротивление, сопротивление, свободный французский, уровень сопротивления, термометр сопротивления , тренировка с отягощениями, коэффициент переноса сопротивления

Dictionary. com Unabridged На основе Random House Unabridged Dictionary, © Random House, Inc., 2022

Слова, относящиеся к сопротивлению

битва, неповиновение, борьба, непримиримость, защита, отказ, борьба, поддержка, блокирование, проверка, борьба, раздор, противодействие, прикрытие , задержание, трение, помеха, удержание, импеданс, помеха

Как использовать сопротивление в предложении

• Очевидная новость из нового исследования, которую вы можете использовать, — это очевидный защитный эффект силовых тренировок.

  Непреходящая тайна мышечных спазмов|Алекс Хатчинсон|1 сентября 2020 г.|Outside Online

• Хотя это и маловероятно, микроорганизмы в кишечнике могут интегрировать эти гены в свою собственную ДНК и, как следствие, размножать устойчивость к антибиотикам, делая ее труднее бороться с бактериальными заболеваниями.

  Биотехнология может изменить скотоводство. Будет ли это успешным?|Диллан Фернесс|16 августа 2020 г.|Singularity Hub

• Это варьировалось от скрытого до открытого противодействия, а иногда и яростного сопротивления.

  Как женщины-активистки игбо влияли на британские власти во время колониального правления Нигерии|Яркая Алози|7 августа 2020 г.|Кварц что вы делаете, когда, потому что я получаю наименьшее сопротивление, делая это, и они делают все.

• Тогда, говорит Ваэлли, змеи снова будут вынуждены вырабатывать большую устойчивость к токсину.

  Токсичные микробы на его коже делают этого тритона смертельным|Эрин Гарсия де Хесус|23 июня 2020|Новости науки для студентов

• Но это заставляет братьев Исмаил не менее гордиться сопротивлением, которое они и другие бойцы оказали вверх.

  Братья, устроившие засаду ИГИЛ|Мохаммед А. Салих|27 декабря 2014 г.|DAILY BEAST

• В будущем устойчивость к антибиотикам может иметь катастрофические последствия.

  Без образования устойчивость к антибиотикам станет нашим величайшим кризисом в области здравоохранения|Рассел Сондерс|19 декабря 2014 г.|DAILY BEAST

• Таким образом, эта мера, вероятно, окажет серьезное сопротивление со стороны полиции.

  Как система правосудия США издевается над заключенными-инвалидами|Элизабет Пиччиуто|16 декабря 2014 г.|DAILY BEAST

• Именно этот очень деликатный вопрос спровоцировал повсеместное сопротивление ранее лояльных крестьян.

  Никарагуанский канал в Китае может спровоцировать новую революцию в Центральной Америке|Нина Лахани|30 ноября 2014 г.|DAILY BEAST

• Консервативные мусульманки в Турции приветствовали Эсме как мученицу и символ женской силы и стойкости.

  Аллах, мама и пахлава: президент Турции использует матерей и детей в качестве политических пешек|Ксанте Акерман|27 ноября 2014 г.|DAILY BEAST любые средства сопротивления с нашей стороны.

  Филиппинские острова, 1493-1898, том XX, 1621-1624|Разное

• Двойной отряд солдат уже был там, с приказом поддержать его в случае сопротивления.

  The Pastor’s Fire-side Vol. 3 из 4|Джейн Портер

• Легкая степень означает, что организм плохо реагирует, или же инфекция слишком слаба, чтобы вызвать сильное сопротивление.

  Руководство по клинической диагностике|Джеймс Кэмпбелл Тодд

• Это упорное сопротивление придало еще больше блеска благочестию наших милостивых правителей.

  Отношения иезуитов и союзнические документы, Vol. II: Акадия, 1612-1614|Разное

• Его голос хрипел, как будто машина заработала, преодолевая сопротивление. (1 из 2)0006 действие или случай сопротивления

  способность противостоять чему-либо, особенно естественная способность организма противостоять болезни

  1. противодействие протеканию электрического тока через компонент цепи, среду или вещество. Это величина действительной части импеданса, измеряемая в омах. Символ: R Сравнить реактивное сопротивление (по умолч. 1)
  2. (как модификатор) Сопротивление связи; термометр сопротивления

  любая сила, которая имеет тенденцию замедлять движение или препятствовать сопротивлению воздуха; сопротивление ветра

  (в психоаналитической теории) склонность человека препятствовать переводу вытесненных мыслей и представлений из бессознательного в сознательное и особенно сопротивляться попытке аналитика довести это до

  физика величина реальной части акустического или механическое сопротивление

  линия наименьшего сопротивления самый простой, но не обязательно лучший или самый достойный способ действий

  См. пассивное сопротивление

  Определения сопротивления в Британском словаре (2 из 2)

  Сопротивление

  / (rɪˈzɪstəns) /

  ---

  сущ. Версия © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Publishers 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

  Научные определения устойчивости

  сопротивление

  [ rĭ-zĭs′təns ]

  ---

  Сила, такая как трение, которая действует против направления движения тела и стремится предотвратить или замедлить движение тела.

  Мера степени, в которой вещество препятствует прохождению электрического тока, индуцированного напряжением. Сопротивление измеряется в омах. Хорошие проводники, такие как медь, имеют низкое сопротивление. Хорошие изоляторы, такие как резина, обладают высоким сопротивлением. Сопротивление заставляет электрическую энергию рассеиваться в виде тепла. См. также закон Ома.

  Способность организма, ткани или клетки противостоять воздействию вредного физического или экологического агента, такого как микроорганизм или загрязнитель.

  Научный словарь American Heritage® Авторские права © 2011. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.

  Культурные определения сопротивления

  сопротивление

  ---

  В электричестве измерение трудности, с которой сталкивается источник питания при прохождении электрического тока (см. также ток) через электрическую цепь, и, следовательно, количество мощности, рассеиваемой в цепи. Сопротивление измеряется в омах.

  Новый словарь культурной грамотности, третье издание Авторское право © 2005 г., издательство Houghton Mifflin Harcourt Publishing Company. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.

  Другие идиомы и фразы с сопротивлением

  сопротивление

  ---

  см. наименьшее сопротивление.

  Словарь идиом американского наследия® Авторские права © 2002, 2001, 1995, издательство Houghton Mifflin Harcourt Publishing Company. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company.
