Регулировка карбюратора бензогенератора | Любительские конструкции на микроконтроллерах

Поскольку я безнадёжно забил на свой сайт 🙂 , вытягивать его из SEO — ямы приходится моим товарищам. Опубликованную ниже работу написал мой коллега — мастер на все руки под ником dimon. Принимайте. Данная информация по известным причинам была чрезвычайно актуальна в Крыму /s_black/

Статья будет полезна владельцам бытовых бензогенераторов. В ней описаны основы регулировки холостого хода и режима малых нагрузок типовых карбюраторов на современных бытовых бензогенераторах.
После покупки бензогенератора многие сталкиваются с проблемой некачественного смесеобразования,внешними признаками которой являются:
1) Затрудненный запуск бензогенератора.
2) Видимый глазу дым из выхлопной трубы (даже в теплую погоду).
3) Черный, рыхлый нагар на свече зажигания.
4) Генератор теряет обороты на холостых и корректирует их с помощью дроссельной заслонки.
В моем случае бензогенератор мог вообще не завестись,пока не прокалишь свечу или заглохнуть прямо во время прогрева без нагрузки (прогревать пару минут требует инструкция по эксплуатации).


?з прочитанного в ?нтернет ничего полезного и однозначного узнать не удалось (кроме того, что все карбюраторы на подобные бензогенераторы делает предположительно одна фирма и они все похожи по конструкции).  Поэтому пришлось начинать ремонт самому,основываясь на общих знаниях об устройстве карбюраторов СОЛЕКС (это всем известные «восьмерочные» карбюраторы на Ладах. Кто захочет- может поискать в ?нтернет книгу по Солексам SOLEX.pdf).
Пропустим действия,не принесшие результата и перейдем к решению проблемы.
Последовательность такая:
1) Разобрать карбюратор и продуть все каналы, топливный жиклер и эмульсионную трубку сжатым воздухом (компрессор с давлением 5-6 кг/см2). Собрать его обратно.
2) Найти винт «количества»(на рисунке позиция 1). В моем случае это пластиковый винт. При его вращении устанавливается минимальный зазор дроссельной заслонки при ее закрытии. Отрегулировать зазор так,чтобы минимальное открытие дроссельной заслонки составило примерно 1,5 +/- 0,5 мм.
В последствии по окончании регулировки карбюратора в общем, необходимо убедится что напряжение на выходе генератора лежит в пределах 210 — 235 В. Если оно не в норме (без нагрузки) , его можно слегка корректировать этим винтом, но необходимо помнить о том, что частота при этом тоже будет плавать… Тут каждый ищет свою  «золотую средину» между напряжением и частотой.
3) Найти винт «качества»(на рисунке позиция 2) смеси холостого хода. В моем случае это винт золотистого цвета (сплав меди или что-то похожее) с конусовидным кончиком. Канал для этого винта выходит в канал диффузора между дроссельной заслонкой и впуском цилиндра. Его необходимо закрутить до упора,после чего отвернуть на 2-3 оборота (в каждом карбюраторе по- разному). В моем случае хватило 0.5 оборота,чтобы получить нормальную работу на холостых и уверенный пуск холодного двигателя.
Винт отмеченный на рисунке позицией 3 служит для слива старого топлива из поплавковой камеры перед длительным перерывом в работе или после него (если забыли слить сразу).

Теперь более подробно о методике регулировки винта качества смеси холостого хода.
Немного теории.
В бензогенераторах двигатель работает в трех режимах:
1) Пуск холодного двигателя. Его мы рассматривать не будем,потому как к нашей проблеме он отношения не имеет.
2) Холостой ход, либо несоизмеримо малые, по сравнению с номинальной, нагрузки (например 1 лампа на 60 Вт для 3.5 кВт-ного бензогенератора).
3) Режим частичных нагрузок.
Начнем с третьего пункта. Питание двигателя в режиме частичных нагрузок осуществляется через главный топливный жиклер и эмульсионную трубку. К ним у меня претензий не было т.к. при работе бензогенератора под нагрузкой, нагар свечи стремился к нормальному (те кто не знает, что такое нормальный нагар свечи зажигания — поищите в ?нтернет, на эту тему уже много чего написано).
Теперь перейдем ко  второму пункту. Проблема была именно в нем. Проверить это очень легко! Вворачиваем чистую свечу зажигания, запускаем двигатель и даем ему поработать 3-5 минут, глушим двигатель и выкручиваем свечу обратно. В моем случае свеча покрывается рыхлой, черной сажей. Это признак переобогащенной смеси и собственно суть проблемы на моем бензогенераторе. Для того чтобы убедиться,что это именно регулировка винта качества смеси холостого хода, а не главный топливный жиклер, я завел бензогенератор и дал ему поработать в режиме частичных нагрузок, подключив к генератору циркулярку с потребляемой мощностью 1.2 кВт (номинальная мощность моего бензогенератора-3.2 кВт) При этом двигатель питается через главный топливный жиклер и эмульсионную трубку. Влияние винта «качества» на смесеобразование при этом незначительно или почти исключено. Результат пяти минут работы с нагрузкой — почти чистая свеча. Значит жиклер и эмульсионная трубка подобраны нормально и лезть туда не надо.
Остается только режим холостого хода.
Регулируем так:
1) Закрутили винт качества до упора, отвернули обратно на 2-3 оборота.
2) Поставили чистую свечу, завели двигатель, дали поработать 3-5 минут без нагрузки.
3) Заглушили. Выкрутили свечу, смотрим нагар. Если он рыхлый, темный, похож на печную сажу, значит смесь слишком богатая. Закручиваем винт еще примерно на один оборот (это уменьшит поступление бензина в смесь), чистим свечу, закручиваем свечу обратно и повторяем эксперимент. Повторять эту последовательность нужно до тех пор, пока свеча не останется чистой (керамический изолятор вокруг центрального электрода светлый, металлические электроды свечи либо светлые, либо имеют коричневато-кофейный оттенок. Допускается небольшой черный нагар на юбке свечи). Если перестараетесь, закручивая винт качества, двигатель может не завестись или будет постоянно подгазовывать автоматическим корректором оборотов. Если такое произошло, просто отверните винт на 1-2 оборота и повторите тест с осмотром свечи.

Результат в моем случае:
1) Стабильный запуск бензогенератора.
2) Отсутствие копоти на свече зажигания не зависимо от того, в каком режиме работает бензогенератор.
3) Дым выхлопа прозрачен и незаметен.


4) Более ровная работа двигателя. Меньше вибрация и нет подгазовки дроссельной заслонкой на холостых.
5) Перестал глохнуть при работе на холостых.
Логично предположить, что потребление бензина при работе сократится. Хотя я не замерял.
Вот собственно и все!
?з опыта могу посоветовать, останавливая бензогенератор перед долгим хранением отключать его в такой последовательности:
1) Отключить потребители электричества от генератора.
2) Перекрыть бензин.
3) Подождать когда мотор начнет глохнуть от недостатка бензина и заглушить его. Таким образом в поплавковой камере останется небольшое количество бензина для того чтобы прокладки в карбюраторе не рассохлись, а при последующем включении бензин в поплавковой камере будет разбавлен свежим, что облегчит запуск двигателя.

П.С. Бензогенератор у меня новый четырехтактный, номинальная мощность 3.2 кВт, максимальная 3.8. Наработка на нем не более 7 часов. К недостаткам, замеченным мной, могу отнести отсутствие фильтра по бензину, что планирую устранить в ближайшее время.

Запись опубликована в рубрике Разное, Ремонт с метками питание, автомобильное. Добавьте в закладки постоянную ссылку.

Карбюратор huayi для лодочного мотора

Содержание

  1. Китайские моторы
  2. #181 SKV
  3. Регулировка карбюратора huayi
  4. Простой и эффективный способ регулировки карбюратора (Просматривает: 1)
  5. Александр Кр.
  6. Вложения
  7. Александр Кр.
  8. Александр Кр.
  9. afgan-nsk

Китайские моторы

#181 SKV

Вот интересная заметка. Наверное кому -то пригодится .

Карбюратор лодочного мотора. Регулировка.

Являясь частым виновником повышенного расхода топлива, неустойчивой работы двигателя, понижения выдаваемой мощности и так далее, карбюратор имеет довольно сложное устройство и крайне малые топливные ходы в ответственных деталях, которые имеют свойство засоряться, накапливая осадки, смолы и разные окиси.

Что бы серьезно разбираться в работе карбюратора, как части единого механизма двигателя, придется потратить некоторое количество времени. В тонкие процессы нам, правда, углубляться ни к чему, а общий принцип работы, вероятно, и так все знают. Карбюратор , по-сути, является регулятором топливной смеси (воздух и топливо), которую он подает в камеру сгорания, в зависимости от режимов работы двигателя.

При любом подозрении на какую-либо неисправность карбюратора, перед любыми регулировками (не стоит сразу же его разбирать), следует заменить свечу зажигания на новую, оригинальную, разумеется, с маркировкой производителя, правильно выставить рекомендуемый зазор и прогреть двигатель в течении 5-10 минут. Конечно, топливо и масло мы должны использовать только рекомендованное. Причем, топливо не принято хранить более трех месяцев, но характеристики свои оно может сохранять не более полугода.

Типичная настройка холостого хода силами регулировочных болтов проводится по довольно известной общей схеме. Двумя винтами : так называемым, винтом качестваи винтом количества смеси.

Винтом количества, который приоткрывает дроссельную заслонку в режиме холостого хода, устанавливаем обороты до чуть завышенных от минимально стабильных. Вслед за этим, винтом качества ловим возрастание оборотов и оставляем его на самых высоких, а винтом количества убираем их до прежних, чуть завышенных.

Повторить процесс придется несколько раз. После этого, убираем чуть завышенные обороты не винтом количества топливной смеси, а винтом качества, закручивая его. Главное, нам нужно добиться минимальных устойчивых оборотов холостого хода.

Если при включении передачи,лодочный мотор заглохнет, необходимо чуть повысить их винтом количества. Так же следует поступить, если мотор готов остановиться при надевании крышки капота обратно. Перед регулировками следует проверить состояние пружин винтов, при их ослабленном состоянии, можно просто растянуть их и поставить на место. В противном случае, регулировки скоро собьются от вибрации. Проверить, не слишком ли мы обеднили смесь, можно на ходу, резко сбросив газ. Двигатель не должен заглохнуть.

Проблема с регулировкой уровня топлива в поплавковой камере может стать причиной такого поведения лодочного мотора, как попытка заглохнуть при наборе оборотов, затрудненность запуска прогретого двигателя, неустойчивая работа на холостом ходу, повышенный расход топлива — это признаки повышенного уровня. Неустойчивая работа холостого хода, ухудшение динамики разгона — это признаки пониженного уровня.

В большинстве ПЛМ уровень топлива в поплавковой камере регулируется путем изменения угла язычка поплавка, обычно он изготовлен из мягкого металла и впаян в корпус поплавка. Язычок, в свою очередь, взаимодействует с запорной иглой-клапаном, нажимая на него при всплытии поплавка, когда уровень топлива поднимается, тем самым, заставляя игольчатый клапан зайти обратно в седло и перекрыть дальнейшую подачу топлива. Очевидно, что от положения язычка зависит, как

скоро он это сделает. Точных рекомендаций по настройке здесь, в принципе, быть не может, потому как каждый, даже от солидного производителя мотор, индивидуален. Просто, следуя логике, необходимо подгибать язычок отверткой вниз или наверх. Разумеется, угол изменять следует совсем чуть-чуть, обычной плоской отверткой. Удобнее для этого снять поплавок, благо это не трудно.

Но изначально поплавок выставлен на производстве строго по мануалу. Вот, к примеру, стандартные значения для Mercury 9.9 :

А вот для Mercury 5 :

Конечно, сам поплавок должен быть герметичным, внутри него не должно плескаться топливо. Исправляется нарушение герметичности пайкой, а в походных условиях можно воспользоваться мылом. Бензин мыло не растворяет. Игольчатый клапан так же может иметь износ либо засорение седла. При суровом хранении без консервации и, конечно, без удаления топлива из карбюратора, на клапане вполне так могут отложиться смолы и он может просто залипнуть в седле.

Но, в основном, это случается с некачественными моторами из-за экономии на правильных материалах. Впрочем, при тяжелых условиях хранения, там им будет уже не до игольчатого клапана. Нормальные лодочные моторы, в общем, прекрасно это переживают.

Работа игольчатого клапана на собранном карбюраторе проверяется просто. При нормальном положении карбюратора, когда поплавковая камера находится внизу, воздух должен свободно проходить, если подуть во входной топливный фитинг. А при перевернутом — игла, под весом поплавка, должна перекрывать ход воздуха.

Конечно, это вовсе не означает, что поплавковая камера работает отлично. Но залипание иглы мы определим. Только не забудьте слить топливо из карбюратора.

Сразу же набрасываться на поплавок не стоит, перебои в работе лодочного мотора могут быть вызваны и обычным засорением топливных каналов и жиклеров. При разборке карбюратора, в любом случае, лучше его промыть, а жиклеры и распылители выкрутить и продуть.

Для прочистки иногда рекомендуют использовать медную проволоку. Мы не рекомендуем. Лучше использовать леску. На маленьких моторах используется насос мембранного типа, он довольно редко выходит из строя. Но, иногда мембрана все же рвется по своему радиусу, тут, конечно, только замена.

На совсем малышах, таких как 3.5 л.с., регулировок качества смеси и вовсе нет, только винт подъема топливной иглы. А настройки поплавка не изменяются, язычок, обычно, пластиковый. Но и настраивать там, в общем, нечего. Все примитивно.

А в общем и целом, перед снятием карбюратора, конечно, следует убедиться в том, что электрика лодочного мотора исправна, топливо поступает до карбюратора беспрепятственно, подтеков его нигде нет, а все нужные вентили открыты.

Когда вы уверены в том, что все исправно, но мотор молчит, а свечу обильно заливает, следует сразу обратить внимание на лепестковые клапаны на двухтактном моторе. Возможно, произошел отрыв одного из них. Впрочем, при снятии карбюратора, лучше сразу их проверить, они находятся сразу за ним.

При установленном карбюраторе, признаком этого будет являться выплескивание топлива из диффузора при заводке. Конечное же состояние работы карбюратора нам могут подсказать свечи зажигания.

Здоровый двигатель имеет свечу с небольшим светло-коричневым налетом. Об излишне богатой смеси говорит темный густой налет, свеча не в состоянии самоочиститься. Излишне обедненная смесь делает свечу с совсем небольшим, белесым налетом. Эти признаки дают правильную информацию при установленных свечах, положеной маркировки с требуемым зазором электродов.

Источник

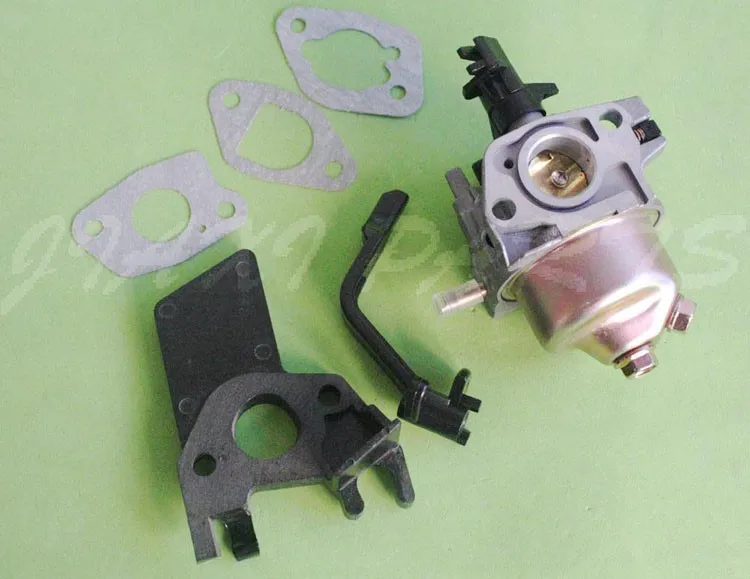

Регулировка карбюратора huayi

У меня есть мотокультиватор и мотогазонакосилка фирмы Калибр. У обоих одна и та же беда – переобогащенная топливная смесь. На обоих стоит однотипный карбюратор huayi. Нигде не могу найти инструкцию по регулировке карбюратора huayi. В заводских инструкциях по эксплуатации на это оборудование, на эту тему, ничего не сказано. Все советуют обратиться в сервисный центр, но это нецелесообразно, т.к. он в городе. До города 150 км, да и они имеют вес и габариты, в карман не положишь. Значит надо нанимать машину, что бы отвезти, а потом, что бы привести. Вот и прошу помощи. У кого есть опыт регулировки карбюраторов huayi – откликнитесь. Расскажите, как они регулируются.

Strelec , Ваш двигатель, скорее всего, клон Хонды, посмотрите о регулировке карбюратора Хонды, Лифана и пр. Например:
А обсуждали похожую проблему.
P.S. А почему Вы решили, что у Вас переобогащенная смесь?

Свеча черная — поэтому и решил, что смесь переобогащенная. Я уже кучу всякого материала просмотрел. Да только на моих карбюраторах никаких регулировок не видно. На фото это хорошо видно. Вот поэтому-то и нужна помощь

такая же беда вот нашёл приблизительное «Если работает относительно нормально (может плохо заводиться горячий) — богатая смесь. Это в свою очередь может быть из-за высокого уровня в поплавковой камере. Если сама игла герметична, уровень регулируеися просто положением поплавка — если перевернуть карбюратор поплавком вверх (при снятой попл. камере) он должен быть горизонтален и паралелен срезу карб-ра. То же — при забитом воздушном фильтре. Если все нормально — поджимайте винт гл. доз. системы, только очень понемногу 1/8 — 1/4 оборота. Цвет юбки свечи проверяйте после длительной работы при нагрузке, или наоборот, — если нужно проверить состав смеси на хол. оборотах. Белый — бедная смесь, черный — очень богатая, нормальная — светло коричневый.» У данного карб. игла стоит на поплавке через пружинку,есть предположение что со временем пружинка слабеет и плохо закрывает подачу топлива,думаю растянуть пружинку.
Где то читал аналогичную проблему в итоги выход был заменой карб.Одним словом китай. Думаю должен подходить от Хонды GX 210. Ещё один момент нужно знать какой стоит движок,карб. разные. У меня 170F карб. подходить должен от GX200,GX210.

Источник

Простой и эффективный способ регулировки карбюратора (Просматривает: 1)

Александр Кр.

При этом смесь богатая. Состав 12:1. Свечи будут чёрные при длительной работе на холостых (при тролинге, например). Про СО промолчу .

———- Сообщение добавлено в 12:54 ———- Предыдущее сообщение размещено в 12:44 ———-

Пример можно? Вроде такого никогда не было.

И ещё. Особенностью регулировки карбюратора на ХХ (в карбюраторах винтами регулируется только ХХ) является зависимость состава смеси и от положения винта качества, и от положения винта количества. Поэтому методика регулировки не такая.

Вложения
Александр Кр.

Спасибо, что просветили насчет эжекции.
Инструкция во вложении такая же непонятная, как большинство сервис-мануалов почему-то. Во первых необходимость регулировки оценивается и сама регулировка производится по реакции на резкую дачу газа. Но это справедливо если смесь была бедная. А если богатая? Двигатель будет нормально реагировать на газ. И что, все нормально? Во вторых не понятно в какую сторону крутить и что должно при этом происходить. Если не разобравшись регулировать, можно накрутить не туда.
Я предлагаю крутить так, чтобы создать заведомо бедную смесь, чтобы было понятно, что она бедная (обороты упали, двигатель глохнет). Потом создать богатую, и чтобы человек понял, что она теперь богатая (снова упали обороты, теперь от избытка топлива). Тогда будет понятно, при каком положении винта смесь оптимальная.

———- Сообщение добавлено в 17:45 ———- Предыдущее сообщение размещено в 17:36 ———-

Неправильно написал про сервис-мануал сузуки. Второе положение винта — когда обороты снова уменьшаются.

Александр Кр.

afgan-nsk

Вот очень толковое описание регулировки.

Автор fanatic
По Юриному запросу делюсь собственным опытом по настройке смеси для холостых оборотов без использования специального оборудования, методом падения оборотов.

Метод этот применим к японским карбюраторам (с другими не пробовал), где винтом регулировки качества ХХ регулируется количество подаваемого топлива. Кроме винта регулировки ХХ там есть еще жиклер ХХ. Жиклер служит для грубой настройки смеси на ХХ, а винт регулировочный — для тонкой подстройки (работает в пределах одного калибра жиклера ХХ).

Немножко теории — известно, какая пропорция воздуха и бензина освобождает больше всего энергии при сгорании (что эквивалентно наиболее полному сгоранию смеси). С научной точки зрения, идеальная пропорция = 14.6:1, тоесть 14.6 порций воздуха к 1 порции бензина. Имея такое отношение имеем минимальный расход топлива при максимуме мощности. Единственный минус — высокий нагрев мотора, что не является проблемой для движков с эффективным (водяным) охлаждением, но часто вызывает споры у владельцев воздушников или гоночных аппаратов. Последние часто настраивают смесь в отношении (около) 12:1, что повышает расход но мотор греется меньше (богатая смесь сгорает при меньшей температуре). Ну а бедная смесь вызывает еще больший перегрев мотора, разница в температуре пламени оптимальной смеси и бедной может легко достигать 500 градусов (температура сгорания оптимальной находится в районе 850 градусов, если я не ошибаюсь).

Теперь более предметно. Раз оптимальное отношение освобождает максимум энергии, значит работающий на такой смеси мотор выдаст максимум оборотов для текущего положения дросселя. И соответственно отклонение от оптимальных настроек вызовет падение оборотов. Чем мы и воспользуемся.

Перед регулировкой необходимо убедиться что мотор абсолютно исправен и что разница в компрессии цилиндров (если у вас их много) невелика. Иначе, при заметном разнобое компрессии, холостые будут нестабильны и будут плавать, что не даст нам настроить смесь на слух. Мало того, попытки настройки такого мотора на слух обычно приводят к значительному обогащению смеси на холостых, т.к. такой мотор будет работать ровно только на сильно богатой смеси. Ну и в случае многоцилиндровых моторов нужно еще отсинхронизировать карбюраторы.

После чего заводим мотор и даём ему время прогреться. Если у вас воздушник а на дворе лето, то пожалейте его, направьте на него вентилятор 🙂
Убеждаемся что не травит выпускной коллектор (проводим рукой около всех соединений и швов, колебания воздуха будут заметны) и что мотор не подсасывает воздух между цилиндром и карбюратором (прыскаем, например, WD40 снаружи на впускной патрубок, смотрим на реакцию мотора. Если ничего не изменилось — подсоса воздуха нет).

Холостые обороты выставляем по-мануалу винтом что ограничивает ход заслонки (не трогая винты регулировки смеси на ХХ), для моноцилиндров этого достаточно, для многоцилиндровых моторов может быть полезным снизить холостые до уровня когда мотор еще работает ровно, но уже чувствуется что еще чуть-чуть — и он заглохнет.

После чего глушим мотор, и считая обороты закручиваем винт регулировки ХХ до упора, считая обороты. Когда винт закручивается до конца — ни в коем случае не насилуем! Как только возрастает усилие, тут-же останавливаемся. Записываем это значение в тетрадку, и откручиваем винт назад в исходное положение, заводим мотор.
Теперь собственно настройка.

Этап первый – грубая проверка.
Заключается в закручивании иглы на пол-оборота, а затем в откручивании на оборот.
Нужно это чтобы грубо оценить валидность текущей настрйоки. Если при закручивании иглы обороты упали, а потом при откручивании возросли, то значит текущая настройка беднит. Если наоборот – богатит. Если поведение мотора при этом особо не изменилось, то скорее всего мы находимся рядом с оптимальной настрйокой.

Этап второй.
Нужен, если при первом этапе выяснилось что смесь беднит/богатит. Если нет – переходим к третьему.
Сейчас нам нужно крутить винт в ту сторону, которая вызывает повышение оборотов. Крутим очень плавно, давая мотору время отреагировать на изменение смеси. Задача – поймать момент когда обороты перестали повышаться (записываем кол-во оборотов), а затем – когда они начали падать (тоже записываем).
Если мы закручивали винт, и при поворачивании винта обороты только росли (и упали только на последнем полуобороте, например), это означает что жиклер ХХ слишком большого калибра и готовит слишком богатую смесь которую невозможно откорректировать винтом регулировки ХХ. В этом случае нужно уменьшить калибр жиклера ХХ.
В противоположном случае, когда мы откручиваем винт регулировки ХХ и обороты растут и растут, вплоть до того момента как заканчивается резьба (осторожно, винт может выпасть!) – то жиклер ХХ слишком бедный, нужно увеличивать калибр. Обычно уже на 7 оборотах от полностью завернутого состояния можно сказать что нужен бОльший жиклер ХХ.

Этап третий – тонкая настрйока.
Будем считать что жиклер ХХ у нас стоит подходящий, и поэтому поворотом винта регулировки ХХ мы можем поймать максимум оборотов, и вращением что в одну сторону, что в другую, вызвать падение оборотов двигателя. Тут должно быть всё очевидно. Когда обороты начинают падать при закручивании – это означает что смесь уже слишком бедная. Когда они начинают падать при откручивани – смесь чересчут богатая. А истина – она посередине. Так как мы записываем при скольки оборотах наблюдается то или иное изменение поведения, то простой арифметической операцией вычисляем насколько нам нужно повернуть винт от одного из положений чтобы попасть в золотую середину.

Например:
— изначальное положение винта регулировки ХХ = 3.5 оборотов.
— при закручивании спад оборотов ощущается при 3.0 оборотах. При откручивании – при 4.5 оборотах. Следовательно середина между ними находится на 3. 75 оборотах. Что и выставляем.

Примечание 1
Для моторов с воздушным охлаждением, и особенно при езде летом по городу, имеет смысл сместить регулировку на богатую сторону. Откручиваем винт до момента когда ощущается падение оборотов, и закручиваем назад на четверть оборота. Из бонусов – мотор на холостых на забогащенной смеси работает тише, ровнее и «вкуснее» 🙂
Чем, бывает, злоупотребляют продавцы мотоциклов-машин с «уставшими» движками..

Примечание 2
Диапазон вращения винта регулировки смеси на ХХ между падениями оборотов мотора от бедной/богатой смеси везде свой (и от чего зависит – не знаю). Попадались моторы где от бедной до богатой смеси было полтора оборота (и в этом диапазоне поведение мотора не менялось), попадались моторы где на этот «ровный» участок приходилось и 3.5 оборота винта регулировки смеси ХХ.. Но принцип везде один. Находим положение винта при котором начинают падать оборот от забеднения, потом от обогащения, и вычисляем серидину. Если падение оборотов случается слишком близко к граничному положению винта (или не случается вообще) – меняем жиклер.

Примечание 3
Сложнее всего этим методом пользоваться на многоцилиндровых моторах в силу их хорошей сбалансированности. На моно и бицилиндрах этот метод срабатывал всегда, а на 4-в-ряд, да еще и с разбросом по компрессии настроить было практически нереально. Получалось только если компрессия была ровной, синхронизация сделана 5 минут назад, и холостые обороты движку опущены до предела, что малейшее изменение смеси любого из карбюраторов сразу отражалось на оборотах.
Ну а если кто-то до этого крутил карбы и они настроены вразнобой, плюс рассинхронизированы (а синхронизировать карбы смесь ХХ которых настроена коекак – тоже занятие неочевидное) – то процесс настройки превращается в долгую итеративную процедуру.

Еще один способ проверки настройки смеси на холостых
Недавно, возясь с мотоциклом, до меня дошло что забыл в статью добавить еще один «кустарный» метод оценки настройки качества смеси для холостых оборотов. Идея заключается в следующем — известно, что при закрытии газа работающий на бедной смеси мотор обороты сбрасывает медленно, а работающий на богатой — очень быстро, с провалом, после которого холостой выравнивается. Чем мы и воспользуемся для проверки.

На прогретом моторе резко и коротко газуем чтобы мотор раскрутился до половины рабочей зоны (если красная зона от 8, то стараемся чтобы раскрутился до 4 тысяч), сразу же закрывая газ. При правильно настроенной смеси обороты упадут примерно за секунду, упадут сразу на холостой ход и далее мотор будет на нём ровно работать.

Если смесь бедная — то обороты зависнут в высокой зоне, и потом как-бы нехотя упадут до холостых, и холостые будут неровные.

А если смесь богатая, то холостые резко упадут с проседанием оборотов ниже устойчивых холостых, после чего плавно выровняются назад.

Еще один момент на который стоит обратить внимание — это слишком высоко задранная игла, которая будет переобогащать смесь в начале открытия ручки, что может дать впечатление переобогащенной смеси на холостых. При подгазовывании мотор хапнет богатой смеси и обороты потом упадут с проседанием, хотя если проверить потом газоанализатором — смесь на ХХ будет в норме. Помогает обнаружить этот прокол следующий симптом — в начале открытия ручки газа мотор как-бы слегка упирается, а потом резво раскручивается. Как будто что-то мешает ему перевалить зону 2 тысяч оборотов (примерно, для моноцилиндра с красной от 8). Еще можно при таких симптомах попробовать полностью закрутить винт регулировки смеси на ХХ, и если этот симптом останется — дело скорее всего в положении иглы или её износе.

Источник

Huayi карбюратор устройство

Главная » Разное » Huayi карбюратор устройство


Устройство карбюратора скутера и принцип его работы

Устройство карбюратора скутера довольно простое; разобравшись с ним, вы сможете понять, как правильно настроить карбюратор, чтобы транспортное средство не подвело вас в плохую погоду, как можно тюнинговать его, улучшить работоспособность мотора. У вас получится контролировать качество смеси и многие другие процессы, влияющие на работу и эксплуатацию устройства.

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

  • Жиклеры.
  • Игла, дозирующая поступление кислорода.
  • Золотник.
  • Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду. От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам.

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

  • Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
  • После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Читайте также:  Что делать, если скутер не заводится со стартера

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

  • Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
  • Двигатель не дает нужную мощность
  • Скутер не заводится
  • Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

  • Регулировка холостого хода
  • Настройка уровня топлива
  • Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности. При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Читайте также:  Способы регулировки и настройки карбюратора скутера

Регулировки проводят следующим образом:

  • Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
  • Винт нужно закрутить до упора по часовой стрелке, но без усилий
  • После этого его откручивают против часовой стрелки на 1,5 оборота
  • Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
  • При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
  • Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

  • Откручивают сливной винт
  • Трубку поднимают вверх
  • Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
  • Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Читайте также:  Как выставить зажигание на скутере

Устройство и подключение карбюратора скутера Yamaha

Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.

Карбюратор японского скутера Ямаха Джог

Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.

  • К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
  • Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
  • Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
  • Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
  • Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
  • Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
  • С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
  • На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
  • Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
  • Существует дополнительный штуцер для подачи масла: он самый маленький.
  • Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
  • К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.

Устройство карбюратора (видео)

Для наглядности предлагаем посмотреть видео-инструкцию об устройстве карбюраторов и принципе их работы:

Зная устройство карбюратора и понимая, что и куда требуется подключать, вы сами без труда сможете его разобрать-собрать, прочистить и настроить вне зависимости от того, какая у вас марка и модель скутера, при определенной сноровке. Все эти процедуры не займут много времени, помогут сэкономить деньги на автосервисах. Умение проводить их выручит вас, когда мотор не хочет заводиться.

Устройство карбюратора скутера 4т — СКУТЕРЫ И МОТОЦИКЛЫ

Карбюратор устройство которого мы сегодня будем рассматривать имеет весьма совершенную и в тоже время сложную конструкцию. Для обеспечения удобства водителя, экономичности и устойчивой работы двигателя в конструкцию карбюратора внедрили несколько дополнительных систем и модулей. Данная модель карбюратора (на фото) устанавливается на большинстве китайских 4-тактных скутеров объемом 50-80 CC.

Начнем изучение работы карбюратора с ускорительного насоса

Ускорительный насос  срабатывает только при резком открытии ручки «газа», когда от скутера нужно добиться резкого ускорения, системы карбюратора имеют некоторую инертность и не могут своевременно отреагировать на ручку «газа», поэтому чтобы не было провала при резком открытии «газа» конструкторы внедрили в карбюратор дополнительный модуль который в нужный момент впрыскивает порцию топлива, что позволяет сглаживать характеристику работы двигателя во время динамичного разгона.

Укорительный насос в разобранном виде

Привод ускорительного насоса

Каналы ускорительного насоса

Перепускной клапан

Общее устройство карбюратора

Поплавковый механизм

Жиклеры карбюратора

Воздушные каналы

Карбюратор без верхней крышки

Заслонка карбюратора

[stextbox id=»alert»]Ни когда не пытайтесь растянуть пружину, ее усилие строго тарировано.

 [/stextbox]

Винт количества (качества) топлива холостого хода

Винт «качества» в сборе, при обратной установке винта соблюдайте правильный порядок установки уплотнительных колец, сначала ставится пружина затем алюминиевая шайба и резиновое уплотнительное кольцо.

Для обеспечения большей экономичности двигателя, в карбюратор внедрили систему отключения холостого хода, данная система отключает холостой ход когда он уже не нужен, что в конечном счете положительно сказывается на общей экономичности двигателя.

В карбюраторе для управления работой системы отключения холостого хода есть специальный канал через который разряжение передается на мембрану которая при помощи штока открывает или закрывает клапан, тем самым отключает или выключает систему холостого хода.



Карбюратор

Карбюратор служит для образования горючей смеси. Он работает по принципу пульверизатора. При большой скорости струи воздуха, проходящего через горизонтальную трубку, в вертикальной  трубке образуется разрежение и из неё вытекает  топливо, которое подхватывается потоком воздуха и  распыляется на мелкие частицы. Распыленное топливо перемешивается с воздухом, образуя горючую смесь, На мопедах/мокиках, рассматриваемых в данном издании, устанавливаются карбюраторы типа CVK. Карбюраторы типа CVK — горизонтальные, однодиф-фузорные, с цилиндрическим дроссельным золотником (дросселем). Карбюратор содержит систему  поддержания постоянного уровня топлива, систему холостого хода, главную дозирующую систему и пусковое  обогатительное устройство. Для поддержания  постоянного уровня топлива служит поплавок (рис. 4.5), поворачивающийся на оси. На поплавке закреплена игла топливного клапана (рис. 4.4). При номинальном  уровне топлива игла своим конусом закрывает отверстие в седле и поступление топлива прекращается. В случае снижения уровня топлива игла опускается, впуская порцию топлива. При неисправности иглы и переполнении поплавкой камеры избыток топлива сливается наружу через дренажное отверстие. Уровень топлива в поплавковой камере карбюратора регулируется подгибанием рычага запорной иглы. У работающего двигателя во впускном патрубке создается разрежение. При открытии дросселя повороте ручки «газа» (рис. 4.6), разрежение передается в диффузор карбюратора. Под действием этого  разрежения топливо из поплавковой камеры засасывается через главный топливный жиклер в распылитель и  перемешивается с воздухом, поступающим через воздушный жиклер. Затем через радиальные  отверстия в  распылителе образовавшаяся эмульсия поступает в диффузор. Подача эмульсии  регулируется  профилированной иглой, закрепленной в дросселе с помощью замка и стопора (рис. 4.7). Изменяя  положение иглы  относительно дросселя, можно обеднить  (перемещая золотник вниз) или обогатить (перемещая  золотник вверх) топливную смесь. При длительной эксплуатации двигателя в условиях жаркого климата или высокогорья рекомендуется  опустить дозирующую иглу на одну канавку, при этом смесь обедняется, а при эксплуатации в холодную погоду — поднять на одну канавку (смесь обогащается). При работе двигателя на холостом ходу топливо из поплавковой камеры поднимается по жиклеру  холостого хода, смешивается с воздухом, поступающим по  воздушным каналам, и поступает в диффузор через  специальное отверстие. Состав горючей смеси изменяют «по воздуху» регулировочным винтом качества смеси, а ее количество — винтом подъема дросселя. Пусковое обогатительное устройство (обогатитель) предназначено для облегчения пуска и прогрева холодного двигателя и приводится в действие рычагом управления воздушной заслонкой. Первоначальная регулировка карбюраторов  производится на заводе-изготовителе. В процессе  эксплуатации карбюратор требует регулировки в случае затрудненного пуска двигателя, неустойчивой работы двигателя под нагрузкой и на холостом ходу, большого расхода топлива. Причиной неустойчивой работы карбюратора могут быть следующие неисправности: • засорение жиклеров и каналов; • нарушение уровня топлива в поплавковой  камере; • нарушение регулировки качества смеси; • нарушение регулировки количества смеси при работе на холостом ходу (оборотов холостого хода). Так же может потребоваться регулировка  карбюратора при замене свечи зажигания на более «холодную» или «горячую».

Правильность регулировки карбюратора можно  определить по внешнему виду свечи зажигания (см. табл. 1.8 «Определение неисправностей по состоянию электрода свечи»).

 Внимание! Перед регулировкой карбюратора следует проверить общее техническое состояние двигателя!

Карбюратор Keihin (Япония) для мотоциклов: обслуживание, регулировка

Ремонт, регулировка и чистка карбюратора является достаточно сложной процедурой. Однако, вникнув в технологию ее проведения, каждый владелец мотоцикла или скутера сможет произвести все действия самостоятельно. Для этого необходимо ознакомиться с подробностями выполнения этого процесса, а также выделить достаточное количество свободного времени.

Карбюратор Keihin японского производства имеет одинаковое устройство во всех моделях. У других производителей принцип чистки и настройки выполняется аналогично. Поэтому в качестве примера эта марка карбюратора подходит идеально. От правильности и ответственного подхода к проведению чистки и регулировки зависит работа мотоцикла.

Необходимость обслуживания карбюратора

Имея скутер «Хонда», «Квасаки», «Навигатор» или прочие модели двухколесной моторной техники, следует понимать важность проведения периодического обслуживания карбюратора. От этой системы зависит мощность, легкость старта, скорость и управление мотоциклом.

Чтобы в блок цилиндров подавалась одинаковая по качеству топливная смесь, необходимо правильно регулировать работу карбюратора. Синхронизация позволяет отрегулировать количество бензина и воздуха, которые, смешиваясь, поступают к двигателю.

Опытные водители знают, что карбюратор на скутер требуется не только отрегулировать, но и прочищать в процессе обслуживания. В бензине находится определенное количество присадок, примесей. При работе мотора они оседают на стенках системы, образуя загрязнения жиклеров. Чтобы обеспечить возможность карбюратору выполнять свои функции в полном объеме, требуется периодически очищать его от грязи и нагара, скопившихся внутри.

Когда требуется техобслуживание?

Карбюратор (Keihin PZ30, CVK — не суть важно) всех популярных моделей имеет схожий принцип проведения техобслуживания. Поэтому и признаками необходимости проведения этой процедуры во всех случаях будут схожие симптомы.

Главной причиной, требующей осуществления регулировки карбюратора, является неровная работа мотора. Она проявляется на холостом ходе. Также могут появляться хлопки, доносящиеся из глушителя, повышенный расход бензина. Водитель должен периодически обращать внимание на внешний вид свечей. Значительные изменения их цвета говорят о нарушениях приготовления топливной смеси.

Свечи могут считаться основным индикатором работы карбюратора. Если они белые, смесь считается бедной. Слишком сильный нагар на свечах свидетельствует о приготовлении богатой смеси. Это отклонение от нормы. Причиной может быть забитый грязью карбюратор или сбой его настроек. В этом случае техобслуживание проводят как можно скорее. Периодически также следует чистить систему. Это зависит от частоты эксплуатации мотоцикла.

Демонтаж карбюратора

Чтобы прочистить карбюратор Keihin, его потребуется демонтировать. Чтобы добраться до него, необходимо будет снять эйрбокс и бензобак. Затем ослабляются хомуты патрубков коллектора. Демонтируется трос подсоса (обогатителя).

Скутер «Хонда» и другие модели подобных транспортных средств имеют систему карбюраторов, которые стоят в одном ряду. Для чистки их не обязательно отделять друг от друга. Однако для замены уплотнителей придется разбирать линейку.

При демонтаже снимается блок карбюраторов, а также тросы газа. Теперь можно легко произвести обслуживание системы. Верхние крышки необходимо снять (откручиваются винты). Далее необходимо осмотреть состояние прокладок, иглы и резинок.

Внутренности и сам карбюратор, а также детали вокруг него необходимо хорошо вычистить. Для этого подойдет ванночка с бензином и обычная малярная кисть.

Разборка блока

Если требуется разобрать блок карбюраторов, следующим шагом будет демонтаж промежуточной пластины между ними и воздушным фильтром. Далее необходимо отвинтить болты на планке, удерживающей блок вместе. Keihin CVK или другой модели обычно требует применить здесь большие физические усилия. Скорее всего, потребуется использовать отвертку с ручкой Т-образной формы.

Далее необходимо отсоединить возвратную пружину. Для этого также отвинчиваются болты в соответствующих местах. Планка легко соскользнет и отсоединится от конструкции.

Между собой карбюраторы фиксирует длинный болт. Его необходимо также демонтировать. Можно разбирать блок. Снимается первый карбюратор и пружина откладывается в сторону. Их нельзя путать местами (отличаются размером). Затем производится очистка корпуса с внешней стороны.

Обслуживание блока карбюраторов

Карбюратор на скутер может нуждаться в замене диафрагмы. В некоторых случаях также необходимо полностью заменить один из элементов блока. Внутренняя металлическая поверхность прибора может со временем окисляться. Поэтому потребуется заменить диафрагму. Ее очень аккуратно извлекают при помощи отвертки.

Этот элемент можно будет достать с дозирующей иглой и заслонкой. Далее при необходимости старые компоненты можно заменить.

После этого необходимо открутить винты поплавковой камеры. Снимается ее крышка. Оценить работу поплавка можно при легком нажатии на него. Если этот элемент пружинит, значит, его работа правильная. Замены не требуется. При разборке очень важно применять отвертки подходящего размера. Всю работу необходимо проводить очень аккуратно.

Чистка

Карбюратор Keihin после демонтажа требует тщательной очистки. Для этого необходимо приобрести специальное средство. Оно не должно разрушать резиновые уплотнители. В продаже представлено множество подобных очистителей. Удобно, если средство находится в баллоне. При помощи специальной трубки будет легко распылить его по всему механизму.

Работы необходимо проводить на открытом воздухе. В состав растворителей входит множество опасных компонентов. Поэтому в закрытом помещении подобные работы производить крайне не рекомендуется.

Под давлением карбюратор продувается воздухом. При необходимости некоторые участки можно очистить вручную ватными палочками. Если длина пружин значительно отличается (на 1,5 мм), их необходимо заменить.

Сборка карбюратора

После правильной чистки и замены всех устаревших деталей, производится установка карбюратора в прежнее положение. Сборка выполняется в обратном порядке. При установке диафрагм необходимо правильно установить возвратную пружину в седло. Если легко установить его на место не получилось, деталь необходимо просто повернуть.

При установке заслонки необходимо проследить за положением иглы. Она не должна сместиться в сторону. При необходимости детали необходимо смазывать консистентным средством.

Затем в обратном порядке собирается воедино блок цилиндров. Для этого потребуется подготовить соответствующий инструмент. Все карбюраторы имеют отличия. Поэтому при разборке необходимо их нумеровать. Установка карбюратора требует щепетильного отношения. Все болтики, пружины, необходимо собирать очень аккуратно. Лучше записывать последовательность при разборке, чтобы не потерять ни одного элемента конструкции.

Синхронизация

После проведения очистки требуется настройка карбюратора Keihin. Можно начать с синхронизации. Это несложная процедура. Но для нее потребуется синхронизатор. Этот прибор проверяет разреженность.

Мотоцикл необходимо разогреть до рабочей температуры мотора. Далее снимается бак и фильтр. Синхронизатор поможет установить одинаковую разреженность в коллекторе. Устройство подключается к нему. Запускается двигатель.

Согласно с показаниями датчиков, клапаны нужно отрегулировать. Они должны реагировать (но несильно) на изменения разреженности. Если стрелка синхронизатора не воспринимает изменения, клапан нужно отпустить. Процесс проводят при помощи соответствующих винтов на карбюраторе. Сначала подстраивают правый и левый винт. Только после этого можно настраивается центральный рычаг.

Регулировка холостого хода

После качественной очистки производится регулировка холостого хода. Для этого мотор необходимо хорошо прогреть. Для этого потребуется завести транспортное средство и подождать минут 10-15.

Далее следует обратиться к инструкции производителя. В ней указано, где расположены винты регулировки. Руководствуясь этими знаниями, можно приступать к процессу. Отвертку, при помощи которой будут проводиться все настройки, лучше пометить. С одной ее стороны необходимо наклеить маркер. Это позволит понимать, сколько оборотов было сделано.

На холостом ходу необходимо подкручивать соответствующий винт. Если его зажимать, обороты будут увеличиваться, и наоборот. Настройку выполняют до получения стабильной работы двигателя на холостом ходу.

Регулировка качества смеси

Если регулировка холостого хода прошла успешно, можно приступать к настройке качества топливной смеси. Она не должна быть слишком бедной или богатой. Настройку производят при помощи регулировочного винта или перемещением иглы в заслонке дросселя.

Перед настройкой мотор следует прогреть. Такую процедуру проводят только для чистого карбюратора. Чаще всего для нормальной работы системы требуется отвинтить винт от крайнего положения на 1,5-2 оборота. Но множество причин влияет на этот показатель.

Если винт повернуть по часовой стрелке, смесь обогащается, и наоборот. Если иглу опустить, смесь обедняется. При сочетании обеих настроек удается добиться точной работы системы подачи топлива к двигателю. Если процедура выполнена правильно, мотоцикл будет разгоняться плавно. При движении не будет рывков

Регулировка уровня топлива

Регулировка карбюратора Keihin завершается проверкой топлива в поплавковой камере. Для этого нужно подготовить прозрачную трубку. Она находится в нижней части системы. Сливной винт нужно открутить. Далее трубка поднимается вверх, в противоположную от карбюратора сторону. Проверяется уровень топлива.

Проверку производят при рабочем двигателей мотоцикла. Трубка всегда должна быть выше карбюратора. Топливо должно находиться на уровне немного ниже, чем бордюр крышки.

Рассмотрев карбюратор Keihin, а также его устройство и обслуживание, каждый владелец транспортного средства сможет произвести чистку и настройку самостоятельно. Это продлит срок эксплуатации транспортного средства, сделает передвижение на нем безопасным и комфортным. Практически все действия водитель сможет произвести самостоятельно, не обращаясь в автосервис.

Смотрите также

  • Новая делика 2017
  • Как правильно ставится диск сцепления
  • Лада веста доработка своими руками
  • Фирмы масел моторных
  • Газель бизнес двигатель
  • Гидроусилитель руля на
  • Антикоррозионные материалы для автомобилей
  • Citroen c4 cactus
  • Электрический подогреватель двигателя
  • Дэу матиз в новом кузове
  • Как поменять заглушку на блоке ваз 2109



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Клон Информация об углеводах | 4-х велосипедный картинг Боба

Майки56
Новый член
