Проверка системы зажигания на автомобиле

Если система зажигания исправна, то ис­кра способна без перебоев преодолевать ис­кровой промежуток между проводом и кор­пусом, равный 6-7 мм.

При отсутствии специальных приборов проверку системы зажигания можно осуще­ствить следующим образом.

Проверить исправность центрального про­вода высокого напряжения от катушки зажи­гания к датчику-распределителю зажигания. Сопротивление провода должно быть не бо­лее 500 Ом.

Установить наконечник провода высокого напряжения на расстоянии 6-7 мм от кор­пуса.

Между выводом КЗ коммутатора и кор­пусом включить контрольную лампу мощнос­тью не более 3 Вт.

Включить стартер. Если контрольная лампа периодически загорается, а искры нет, это свидетельствует о неисправности катушки зажигания. Если контрольная лампа постоян­но горит или не горит, а искры нет, то неис­правен коммутатор.

Для дополнительной проверки исправности коммутатора необходимо включить зажига­ние и отдельным проводником соединить выводы «+» и «Д» коммутатора. В момент соединения или отсоединения должна проска­кивать искра между наконечником провода высокого напряжения и корпусом, а кон­трольная лампа периодически загораться. В отдельных случаях возможно постоянное искрообразование, при этом контрольная лампа должна мигать. Это свидетельствует об ис­правности коммутатора и катушки зажигания.

Если искра не проскакивает и контроль­ная лампа не загорается или горит постоян­но, то неисправен коммутатор.

Если коммутатор и катушка исправны, то необходимо проверить исправность датчика – распределителя зажигания.

Исправность датчика-распределителя за­жигания можно проверить с помощью высокоомного вольтметра (например, Ц4353) пе­ременного тока. Для проверки необходимо отсоединить провод низкого напряжения от вывода датчика-распределителя зажигания.



К выводу и корпусу подсоединить вольт­метр. Включить стартер – вольтметр должен показывать напряжение не менее 2 В. Такое же напряжение должен давать датчик-рас­пределитель зажигания, снятый с двигателя, при проворачивании валика от руки с час­тотой вращения примерно 50 мин

-1.

Исправность цепи низкого напряжения си­стемы зажигания проверяется с помощью контрольной лампы.

Похожие статьи:

  1. Транзисторный коммутатор
  2. Система зажигания
  3. Система зажигания
  4. Сборка датчика-распределителя зажигания и установка зажигания
  5. Катушка зажигания

Бесконтактно-транзисторная система зажигания

Категория:

   Электрооборудование автомобилей

Публикация:

   Бесконтактно-транзисторная система зажигания

Читать далее:



Бесконтактно-транзисторная система зажигания

Система зажигания включает в себя транзисторный коммутатор ТК200, датчик-распределитель Р351, катушку зажигания Б118, дополнительный резистор СЭ326 и аварийный вибратор РС331. Такая система применяется на автомобилях ЗИЛ-131, ЗИЛ-133 и Урал-375. На автомобиле ГАЗ-66 применяется датчик-распределитель Р352.

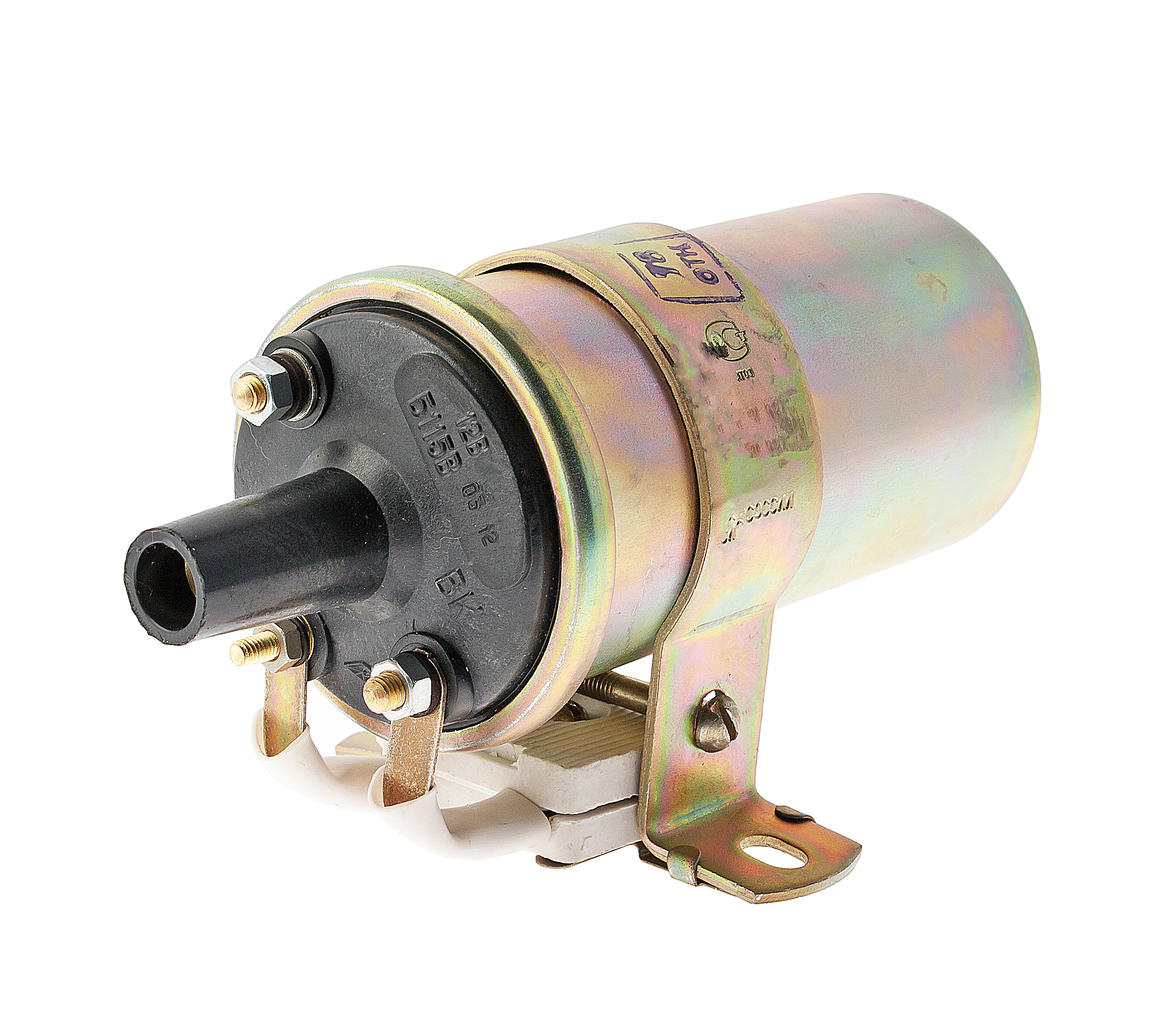

Катушка зажигания Б118 (рис. 1) экранированная. На кожухе с помощью обоймы закреплен стальной экран с двумя герметизированными зажимами ВК и Р для закрепления проводников цепи низкого напряжения и центральным зажимом для закрепления провода высокого напряжения. Герметичность в местах крепления экрана и зажимов обеспечивается резиновыми прокладками и уплотнительной мастикой.

Проводники низкого напряжения закрепляются в зажимах ВК и Р, которые своими торцами соприкасаются с контактными пластинами выводов первичной обмотки. Зажимы крепятся к экрану гайками. Провод высокого напряжения вводится внутрь штуцера и поджимается гайкой.

Рекламные предложения на основе ваших интересов:

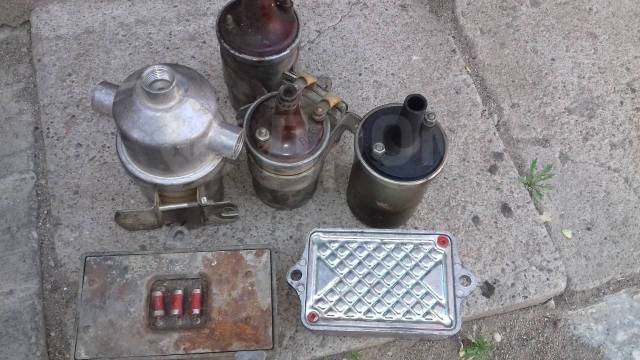

Рис. 1. Аппараты зажигания: а — катушка зажигания Б118; б — дополнительный резистор СЭ325

Жила провода вводится внутрь латунной втулки кар-болитовой крышки.

Соединение обмоток катушки Б118 аналогично схеме соединения обмоток катушки Б114, поэтому при установке корпус катушки должен иметь надежный контакт с корпусом автомобиля.

В систему зажигания входит также дополнительный резистор СЭ326. В корпусе на фарфоровом изоляторе устанавливается спираль, концы которой подключены к выводам.

Транзисторный коммутатор ТК200 является 12-вольтным аппаратом. Все его элементы -смонтированы в алюминиевом корпусе, залиты специальной компаундной массой и закрыты крышками. Коммутатор имеет четыре клеммных разъемных соединения: два соединения ВК-12 для подключения в цепь аккумуляторной батареи; КЗ — для подключения катушки зажигания; Д — для подключения датчика распределителя; винтовой зажим М —для соединения с корпусом автомобиля.

Датчик-распределитель Р351 экранированный, герметизированный, восьмиискровой, без вакуумного регулятора опережения зажигания.

Герметизация внутренней полости распределителя обеспечивается установкой резиновых колец под корпус экрана, крышку, а также в местах ввода экранированного проводника низкого напряжения в муфте и провода высокого напряжения в муфте. Место крепления экранирующего шланга к патрубку экрана уплотняется алюминиевыми коническими кольцами или резиновыми колпачками. Резиновое кольцо герметизирует картер двигателя. К корпусу экрана присоединяются шланги от воздушного фильтра карбюратора, что необходимо для отсоса озона.

Датчик-распределит.ель Р351 выполнен на базе прерывателя-распределителя Р102, у которого прерыватель заменен магнито-электрическим датчиком импульсов э. д. с. Датчик является генератором переменного тока и служит для управления работой коммутатора. Вместо кулачка на бронзовой втулке И крепится ротор датчика, а вместо пластины прерывателя устанавливается статор с кольцевой обмоткой. Датчик закрепляется к корпусу распределителя двумя винтами. Все остальные детали распределителя оставлены без изменения.

Рис. 2. Транзисторный коммутатор ТК200

Бронзовая втулка запрессована в поводковой пластине, которая устанавливается на шипы грузиков центробежного регулятора опережения зажигания. Ротор состоит из кольцевого постоянного магнита и двух клювообразных восьмиполюсных стальных наконечников, расположенных по обоим торцам магнита. Один наконечник будет иметь северный полюс, а другой — южный. Наконечники с северными полюсами входят в наконечники с южными полюсами. Между разноименными наконечниками имеется воздушный зазор 1,5 мм.

Статор состоит из обмотки и двух стальных пластин. Обмотка закладывается между пластинами. Обе пластины имеют по восемь зубцов, входящих друг в друга. Соединены пластины заклепками. На пластине статора закреплена пластмассовая колодка с контактной пластиной. Один конец обмотки припаивается к пластине, а другой при помощи заклепки соединяется с пластиной на корпус. Контактная пластина соединяется с зажимом муфты.

На роторе и статоре нанесены метки, которые совмещают при установке зажигания.

Датчик-распределитель Р352 имеет вакуумный регулятор опережения зажигания. В остальном его устройство аналогично устройству датчика-распределителя Р351.

Аварийный вибратор РС331 предназначен для прерывания тока в первичной обмотке катушки зажигания. Его подключают в цепь низкого напряжения в случае отказа в работе транзисторного коммутатора или датчика. Вибратор представляет собой обычное электромагнитное реле. Параллельно контактам подключены два конденсатора. Вибратор экранирован и герметизирован. Включение вибратора в электрическую цепь низкого напряжения показано на рис. 4.

Рис. 3. Датчик-распределитель Р351: а — общий вид; б — статор датчика; в — ротор и центробежный регулятор датчика 1 — валик; 2, 6 муфты ввода проводников; 3 — ротор распределителя; 4 — подавительный резистор; 5 — патрубок; 7 — крышка экрана; 8 — корпус экрана; 9 — крышка распределителя; 10 и 15 — уплотнительные прокладки; 11 — бронзовая втулка; 12 — статор; 13 — ротор; 14 — центробежный регулятор; 16 — контактная пластина; 17 — установочные метки; 18 — концы обмотки; 19 — колодка; 20, 22 — пластины статора; 21 — обмотка; 23—полюсные наконечники ротора; 24 — магнит; 25 — шпонка; 26 — поводковая пластина регулятора; 27 — грузики регулятора

Рис. 4. Схема бесконтактно-транзисторной системы зажигания: 77, Т2 — транзисторы КТ602Б; ТЗ — транзистор П702; Т4 — транзистор КТ808А; Д1—Д5 — диоды Д237Б; Д6 — диод Д232; Д7ст—Д2ст — стабилитроны Д814Б; ДЗст — стабилитрон 2С980А; С1 — конденсатор МБМ-160-0,1; С2 — конденсатор МБМ-160-0,5; СЗ — конденсатор МБМ-160-1; С4 — конденсатор МБИ-160-0,33; С5 —конденсатор КД-10000 пкФ; С6 — конденсатор КД-3300 пкФ; R1 — резистор ОМЛТ-2-3,9; R2 — резистор ОМЛТ-1-820; R3 — резистор ОВС-О. 5-62; R4 — резистор ОПЭВ-Е-10-10; R5 — резистор ОМЛТ-0,25-510; R6 — резистор ОМЛТ-5-51; R7 — резистор УЛИ-0,5-10; R8 — резистор ОМЛТ-0,25-51 кОм; R9 — резистор 0,5—1; RI0 — резистор УЛИ-0,25-1

Принцип действия бесконтактно-транзисторной системы зажигания

В этой системе, принципиальная электрическая схема которой приведена на рис. 4, цепь тока первичной обмотки катушки зажигания прерывается транзистором Т4. Транзисторы 77, Т2 и ТЗ усиливают сигнал датчика, так как его мощности недостаточно для управления транзистором Т4.

При включенном зажигании и неподвижном роторе датчика транзистор Т1 закрыт, так как его база и эмиттер имеют одинаковый потенциал. Если транзистор 77 закрыт, то потенциал базы транзистора Т2 выше потенциала эмиттера, а поэтому через переход база — эмиттер транзистора Т2 проходит ток управления: плюсовой вывод аккумуляторной батареи — выключатель зажигания ВЗ — дополнительный резистор СЭ326 — разъем ВК-12 — диод Д5 — резистор R6 — диод ДЗ — переход база — эмиттер транзистора Т2 — резисторы R3, R9 — корпус — минусовой вывод аккумуляторной батареи. Транзистор Т2 открывается и через его переход коллектор — эмиттер будет проходить ток управления транзистора ТЗ, что приводит к открытию транзистора ТЗ и появлению тока управления транзистора Т4, а затем и к открытию транзистора Т4. Через открытый транзистор Т4 проходит ток в первичную обмотку катушки зажигания. Цепь тока: плюсовой вывод батареи — выключатель ВЗ — резистор СЭ326 — разъем В К-12 — зажим ВК катушки зажигания — первичная обмотка — зажим Р катушки зажигания — разъем КЗ — диод Д6 — переход коллектор — эмиттер транзистора Т4 — корпус — минусовой вывод батареи. Ток, проходя по первичной обмотке катушки зажигания, создает магнитный поток.

При вращении ротора датчика в обмотке статора индуктируется переменная э. д. с. При положительном импульсе э.д.с. появляется ток управления транзистора ТР. обмотка датчика — разъем Д коммутатора — диод Д1 — резистор R7 — переход база — эмиттер транзистора Т1 — корпус — обмотка датчика. При прохождении тока управления транзистор открывается.

Открытый транзистор шунтирует переход база — эмиттер транзистора Т2, соединяя его базу через диод ДЗ с минусом источника тока, что вызывает закрытие транзистора Т2 а затем и закрытие транзисторов ТЗ и Т4.

В момент закрытия транзистора Т4 резко уменьшается сила тока в первичной обмотке катушки зажигания, а следовательно, уменьшается и магнитный поток, который, пересекая витки вторичной обмотки, индуктирует в них э.д.с. величиной до 30 кВ. Импульс э. д. с. создает ток высокого напряжения, вызывающий образование искры между электродами свечей зажигания.

Исчезающий магнитный поток пересекает витки первичной обмотки катушки зажигания, индуктируя в них э. д. с. самоиндукции, которая может пробить транзисторы.

Стабилитрон ДЗСХ, включенный параллельно транзистору Т4, защищает его от пробоя. Под действием э. д. с. самоиндукции заряжаются конденсаторы СЗ и Сб. В контуре, состоящем из индуктивности первичной обмотки катушки зажигания и конденсатора СЗ, возникают затухающие колебания.

Через диод Д6 положительная полуволна э. д. с. самоиндукции по цепочке обратной связи, состоящей из резистора R2 и конденсатора С1, действует на базу транзистора Т1, ускоряя его отпирание.

В период пуска двигателя частота вращения ротора, а следовательно, и частота э. д. с. датчика мала, поэтому возрастает время действия положительного импульса э. д. с. датчика. За это время конденсатор С1 успевает несколько раз зарядиться и разрядиться, а следовательно, транзисторы Tl, Т2, ТЗ, Т4 несколько раз переходят из открытого состояния в закрытое. Магнитный ток первичной обмотки катушки зажигания будет неоднократно пересекать витки вторичной обмотки, что позволяет создать серию искр (до 10 искр) между электродами свечи, обеспечивающих надежный запуск двигателя.

Как только частота вращения коленчатого вала увеличивается до 600 об/мин и выше, частота заряда и разряда конденсатора С1 в цепи обратной связи становится меньше частоты э. д. с. датчика, и между электродами свечи будет возникать только по одной искре.

Защита транзисторного коммутатора от перенапряжений, возникающих в цепи генератор—аккумуляторная батарея, осуществляется цепочкой стабилитронов Д1СТ и Д2СТ. В случае повышения напряжения генератора до 17—18 В через стабилитроны Д1СТ и Д2СТ будет проходить ток в обратном направлении от плюсового вывода генератора через резистор R5 на переход база — эмиттер транзистора Т1 независимо от работы датчика транзистор Т1 будет открываться, что вызовет запирание транзисторов Т2, ТЗ и Т4. На этом режиме работы коммутатора двигатель работает с перебоями, с значительным уменьшением частоты вращения коленчатого вала.

Работа системы в аварийном режиме

В случае неисправности датчика или транзисторного коммутатора катушка зажигания подключается к аварийному вибратору. На рис. 5 соединение катушки с вибратором показано пунктирной линией. Работа катушки зажигания с вибратором допускается не более 30 ч, так как сильно подгорают контакты вибратора. При работе системы ток от источников энергии проходит по первичной обмотке катушки зажигания, а затем по обмотке и через контакты вибратора на корпус автомобиля. Сердечник вибратора намагничивается и, притягивая якорек, вызывает размыкание контактов. В этот момент прерывается ток в обмотке вибратора и в первичной обмотке катушки. Сердечник вибратора размагничивается и усилием пружины якорька происходит замыкание контактов. Прерывание тока в первичной обмотке катушки сопровождается размагничиванием ее сердечника и во вторичной обмотке индуктируется импульс э. д.с.

Конденсаторы С7 и С8 уменьшают искрение между контактами вибратора и, вызывая при разряде ускорение размагничивания сердечника, повышают частоту вибрации контактов до 250—400 Гц.
