Когда менять внутренний шрус на ваз: 2108, 2109, 21099

Содержание

Инструкция по замене и Видео!

Главная » Ремонт Ваз

Опубликовано: 04.04.2014Рубрика: Ремонт ВазАвтор: admin

Поводом для замены детали внутреннего узла шруса на вашем ВАЗ-2109 может послужить слышимый при выполнении поворота на трассе звук «хруста». Деталь шарниров равных угловых скоростей — ШРУС, как и любой узел авто имеет тенденцию к износу. Проверить состояние шруса можно прокачкой приводной полуоси. В том случае, если вы ощутите заметный люфт или обнаружите повреждение чехла шруса – эту деталь придется заменить.

ШРУС можно разбирать и ремонтировать только от большого безденежья и при обладании солидными технологическими навыками. Во всех остальных случаях эту деталь рекомендуется заменять целиком, в сборе. Повреждения ШРУСа могут быть вызваны как естественным износом, так и в результате попадания внутрь посторонних предметов после повреждения его чехла. Стоит отметить, что составные части этого узла не являются взаимно заменяемыми. Также признаком необходимости замены ШРУСа могут являться следы смазки на его чехле или на участке соединения коробки передач и приводной половины оси. Рассмотрим, как производится операция по замене ШРУС на модели ВАЗ 2109:

[stextbox id=»grey»]Перед началом работ по смене ШРУС снимите полностью узел переднего привода вашего колеса.[/stextbox]

Извлеченную полуось зафиксируйте в подготовленные тиски. Так вы получите просторный доступ к деталям крепежных хомутов (внутреннему и наружному) этого узла. Снимите крепежные хомуты.

Передвиньте защитный чехол по направлению к внутреннему концу полуоси и выверните кожух на обратную сторону.

Весь ШРУС с применением выколоточного устройства необходимо снять с полуоси. Усилия необходимо прилагать к обойме снимаемой детали.

Обратите внимание, что на торце внутреннего конца полуоси имеется пластиковая заглушка. Не забудьте провести проверку ее наличия при обратной сборке узла, когда вы будете устанавливать вал привода на свое место.

Проведите проверку наличия и уровня смазки в размещаемом узле ШРУС. Ее количество должно составлять около 80-ти см3. При малом количестве смазки – пополните ее объем.

Установить ШРУС в сборе необходимо не очень сильно ударяя молотком через деревянную прокладку. Направление воздействия следует направлять на наружный торец полуоси. Сигналом к окончанию воздействия станет фиксация узла ШРУС. При проведении установки не допускайте попадания грязи в узел ШРУСа.

Перед установкой чехла защиты ШРУС, отожмите отверткой с плоским жалом его край. После попадания внутрь воздуха чехол расправится.

При установке пыльника внутреннего узла ШРУС, выдерживайте расстояние в 21 сантиметр между ближним краем чехла и внутренним краем хвостовика. Затяните фиксирующие хомуты посредством использования специальных клещей.

0 1 431 просмотров

Понравилась статья? Поделиться с друзьями:

Замена шруса на ВАЗ 2110 и пыльника своими руками (видео)

Содержание

Конструкция
Виды
Дефекты «гранат»
Проверка работоспособности
Процедура замены
Нюансы сборки

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Но граната на ВАЗ 2110 все равно выходит из строя. Основными причинами служат загрязнения, песок, которые попадают внутрь конструкции, потеря смазки, повреждение элементов, порванные резиновые пыльники.

Конструкция

Схема привода

Если разобрать шрус, то он будет состоять из трех основных элементов:

Внутренняя обойма;
Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
Корпус шарнира вместе с ведущим валом.

Виды

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.

Дефекты могут быть следующими:

Низкое качество сплавов, применяемых при изготовлении;
Банальные подделки и брак комплектующих;
Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса, поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Самым очевидным и главным признаком износа данного элемента является возникновение звука, похожего на хруст. Он появляется из-за того, что канавки износились, и шарики двигаются по ним не так, как раньше. Хруст становится заметным при входе в повороты, резком нажатии на педаль газа или прохождении сложных дорожных участков.

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

Стартуя с места, специально создайте рывки, но не сильные;
Попробуйте резко ускориться и сбросить скорость;
Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Примечательно, но внутренний шарнир более долговечный и меньше подвержен износу. Чаще всего внутренний шрус заявляет о своей неисправности при простом движении по прямой или при прохождении сложных участков. Аналогичная с внешней гранатой проверка на наличие люфта позволит убедиться в неполадках.

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
Заведите мотор;
Включите первую скорость;
Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Процедура замены

Скажем сразу, что отремонтировать шрус невозможно.

Потому даже не пытайтесь. Самое правильное и разумное решение — приобрести новую гранату и установить ее вместо вышедшей из строя.

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.

Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
Демонтируйте защитный колпак, открутите на ступице гайку.
Демонтировав ступичную гайку, отвинтите крепежи колеса.
Поднимите колесо, на котором требуется замена шруса, используя домкрат.
Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
С нижней опоры кулака выкрутите два болта.
Поверните руль до упора, что позволит элементу самому выпасть.
Снимите пыльник, который расположен в конструкции гранаты.
Демонтируйте стопорное кольцо.
Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
Проверьте работу всей системы, чтобы определить причины поломки.
Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

На конце вала обязательно устанавливается заглушка из пластика.
Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Вы сами видите, что особых сложностей замена гранаты в себе не таит. Тем не менее, если у вас полностью отсутствует опыт самостоятельного ремонта автомобиля, выполнять работу самостоятельно настоятельно не рекомендуется.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Загрузка …

Замена пыльника наружного, внутреннего ШРУСа ВАЗ 2109. Замена сальников ШРУСа 2109. Замена ШРУСа без снятия привода 2109. При замене ШРУСа ВАЗ 2109 нужно ли сливать масло из коробки?

Тема статьи — что нужно знать о замене ШРУСа ВАЗ 2109, какие тонкости есть в этом деле. На самом деле ничего сложного, даже не нужно загонять машину на яму, все можно сделать, поставив ее на надежную опору. Ремонтировать лучше всего сначала одну сторону, потом другую. Так будет гораздо эффективнее, и не придется думать, что вставить вместо петли в коробку. Ведь вы знаете, что при одновременном извлечении обеих землероек происходит разрушение дифференциала.

A Инструмент для работы

Для выполнения всех работ по замене ШРУСа ВАЗ 2109 необходимо иметь некоторые инструменты. Вот об этом-то и следует поговорить. Во-первых, желательно иметь металлические столбы, которые нужно будет установить под борт автомобиля, находящегося в ремонте. Во-вторых, обязательно должны быть упоры, которые не позволят машине катиться. В-третьих, необходим надежный напольный домкрат. В-четвертых, вам понадобятся специальные инструменты.

Самое главное – это хороший ключ на 30. Желательно механический, с крепкой ручкой. Вместе с ним выкручивается колесная гайка, которая затягивается с большим крутящим моментом. Также не обойтись без съемников тяг. В некоторых случаях может понадобиться съемник шариков. Но это необходимо, когда мяч пришел в негодность. Конечно же, тиски, молоток, стамеска и набор ключей. Однако можно начинать готовиться к ремонту.

Обучение ремонту

Сначала поднимите автомобиль. Но перед этим зафиксируйте упоры колес и забейте гайку на ступице. Для этого расконтрите ее и, установив ключ с большим рычагом, попробуйте ее покрутить. Обратите внимание, что с обеих сторон резьба на ступицах разная. После того, как вы сорвете гайку, вы можете поднять автомобиль и снять колесо.

Удаление диска

Теперь можно удалить диск. Даже замена пыльника наружного ШРУСа ВАЗ 2109 лучше и быстрее при полном снятии привода. Но это не единственная хитрость. Дело в том, что при замене пыльника стоит провести промывку шарнира и заложить новую смазку. Так вы сможете увеличить срок его службы, если, конечно, не будете «убивать» диски агрессивным стилем езды. Полностью отверните гайку со ступицы. Теперь можно аккуратно вытащить из него наружный ШРУС.

Для этого аккуратно, стараясь не повредить тормозную магистраль, потяните за рейку, придерживая диск. Ступица должна легко идти со шлицами на диске. Все, теперь нужно удалить внутреннюю часть. Учтите тот факт, что масло вы залили уже из коробки. Поэтому с помощью небольшой стамески, которую вы ставите между рамой и шарниром, и молотка выбейте ШРУС из коробки передач. Не пытайтесь заложить лом, в этом случае спасет только слабый, но резкий удар.

Какие детали нужны для замены

Разумеется, комплект ШРУСов. Какую продукцию выбрать – решать вам, но самое главное – чтобы были все необходимые элементы: хомуты, смазка, шарниры, стопорные кольца. Если нет в комплекте, купите отдельно, их не очень много. Также иногда требуется замена сальников ШРУСов 2109. Но только если вы наблюдали потеки масла в районе коробки. Хотя, если посмотреть на их срок службы, то лучше заменить при снятии диска. Так будет гораздо эффективнее.

Также возможно обнаружение неисправностей в некоторых узлах подвески и привода. Например, чрезмерный износ подшипника ступицы. В этом случае рекомендуется провести замену. Также возможно, что вы обнаружите и поломку шаровой опоры. А снимать надо для того, чтобы снять диск. Поверните подушечку пальца, чтобы почувствовать, есть ли у него припадок. Если движение происходит с заеданием, нужно шар поменять, иначе он очень скоро начнет хрустеть.

Замена внутреннего ШРУСа

Когда вы снимите привод, можно приступать к замене шарниров. Если вы планируете просто заменить пыльник внутреннего ШРУСа ВАЗ 2109, то для сбивания полуосей понадобится только внешний ШРУС. А вот внутреннюю промывку и забивание новой смазкой крайне желательно. Для полной замены внутреннего ШРУСа необходимо выбить полуось. Так как шарнир вам больше не нужен, жалеть его не стоит, можно действовать самыми варварскими способами.

Держите в одной руке привод ко второму молотку. И нанести резкие и сильные удары по внутреннему шрусу. Чтобы диск оставался в руке, его можно зажать в тисках. Так будет намного проще работать. После этого протрите шлицы на приводе, снимите старое кольцо и поставьте на его место новое. Но перед этим установите пылезащитную крышку. Затем аккуратно заполните новую петлю. Под тряпкой выдавите всю смазку из тюбика, который идет в упаковке. Деталь наносят непосредственно на петлю. Наденьте пылезащитный чехол и закрепите его воротники.

Замена наружного ШРУСа

Если вы планируете просто заменить пыльник наружного ШРУСа ВАЗ 2109, то необходимо на последнем этапе просто его стянуть, а старый срезать. Но если вам нужно заменить весь шарнир, то действуйте по той же схеме, что и в предыдущем пункте. Привод крепко зажимают в тисках и молотком выбивают им ШРУС. Не стоит об этом жалеть, ведь новый прослужит вам много лет, если стиль езды не очень агрессивный.

Как и в предыдущем пункте, сначала полуось тщательно моется, вытирается насухо, а затем собирается все элементы. Сначала пыльник, затем кольцо, заливка стыка до шлицов. Вот и все, осталось только выдавить всю смазку под пыльник и поставить, затянув хомуты. Обратите внимание, что хомуты винтового типа использовать нельзя, они будут упираться в ступицу.

Добавить диск

И наконец установка всех дисков и сборка всей подвески. Сначала поставил внутренний ШРУС. Доберитесь до шлицов, затем снова нанесите на диск несколько резких ударов. Это позволит кольцу проскользнуть внутрь, предварительно свернувшись до минимального диаметра. Обратите внимание, что граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забывайте, что шарнир немного смещается по оси колес.

Далее необходимо знать о замене ШРУСа ВАЗ 2109– установка наружного шарнира. Для этого упираем ее в отверстие ступицы и слегка нажимаем на последнюю, осторожно входя в нее. Чтобы окончательно убедиться, что граната дошла до конца, можно нанести несколько резких ударов по втулке. Просто подставьте деревянный брусок, чтобы смягчить. В дальнейшем ступица полностью садится при затягивании гайки. Вот и все, теперь можно собирать боковую и приступать ко второй.

Вывод

После замены всех шарниров не забудьте залить масло в коробку. Если при попытке отъехать слышно, что коробка вращается, но движение на колеса не передается, то диагноз ясен — какой-то внутренний ШРУС пришел ко мне, не попал в пазы. Придется разбираться, что накосячило, и проводить установку заново, соблюдая все рекомендации. Также стоит отметить, что замена ШРУСа без снятия привода 2109может быть, но сделать это будет намного сложнее. Потратьте много времени и сил.

БЫТЬ: https://tostpost.com/be/a-tamab-l/4794-zamena-pylav-ka-vonkavaga-nutranaga-shrusa-vaz-2109-zamena-sal-n-ka-sh.html

Германия: https://tostpost.com/de/autos/4792-ersatz-anthere-au-en-die-interne-bemessung-vaz-2109-ersatz-balling-dop.html

ES: https://tostpost.com/es/coches/4797-la-sustituci-n-de-la-antera-exterior-interior-shrus-floreros-2109-la-s.html

Привет: https://tostpost.com/hi/cars/2700-cv-2109-cv-2109-cv-actuator-2109-cv-2109.html

JA: https://tostpost.com/ja/cars/2699-cv-vaz2109-cv-2109-cv-2109-vaz2109.html

КК: https://tostpost.com/kk/avtomobil-der/4795-auystyru-pyl-nika-syrt-y-shk-shrusa-vaz-2109-zamena-sal-nikov-shrusov-.html

PL: https://tostpost.

com/pl/samochody/4797-wymiana-pyl-nika-zewn-trznego-wewn-trznego-przegubu-p-osi-wazony-2109-.html

ПТ: https://tostpost.com/pt/carros/4794-substitui-o-da-antera-ao-ar-livre-shrus-tampa-interna-vaz-2109-substit.html

ТР: https://tostpost.com/tr/arabalar/4800-yedek-pyl-nika-d-mekan-i-shrusa-vaz-2109-yedek-ya-ke-eleri-shrusov-vaz.html

Великобритания: https://tostpost.com/uk/avtomob-l/4797-zam-na-pil-nika-zovn-shn-ogo-vnutr-shn-ogo-shrusa-vaz-2109-zam-na-sal- .html

Как самостоятельно снять и заменить ШРУС

Шарнир равных угловых скоростей- ШРУС предназначен для передачи крутящего момента на ведущее колесо автомобиля от коробки передач. Это свидетельствует о том, что очень важно поддерживать агрегат в исправном состоянии; если его детали изношены, необходимо установить новые элементы или заменить наружный ШРУС на ВАЗ 2109полностью.
Автомобиль ВАЗ 2109 комплектуется двумя типами ШРУСов:

Внутренний, передающий крутящий момент от коробки передач на вал.
Внешний, зацепляющийся со ступицей колеса.

На автомобиле ВАЗ 2109 часто выходит из строя наружный элемент, поэтому менять его нужно гораздо чаще, чем внутренний. В данной статье предлагается ознакомиться с правилами и порядком проведения работ по восстановлению нормальной работы наружного ШРУСа своими руками.

ШРУСы в автомобиле ВАЗ 2109

После того как начали выпускать переднеприводные автомобили встал вопрос эффективного обеспечения равенства угловых скоростей валов — ведущего и ведомого. Дальнейшее использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, привело к увеличению габаритов узла, цена конструкции увеличилась, а крутящий момент стал передаваться с большой вибрацией, чем больше угол между валами, тем сильнее.
Изначально заложенный ресурс использования ШРУСа аналогичен ресурсу автомобиля, но после начала эксплуатации было выявлено, что износ все же есть и больше изнашивается наружная часть узла. Использование для изготовления влаго- и морозостойкого материала с хорошей гибкостью позволило защитить ШРУСы от быстрого износа.
Но, тем не менее, действие внешних факторов, таких как: влага, абразив, остаточные деформации приводят к ограничению срока службы ШРУСов. Кроме того, существует вероятность того, что пыльник может быть поврежден в процессе эксплуатации и ремонта.
На защитной резинке могут образовываться трещины, что недопустимо для нормальной работы агрегата. Дефект вала, его кривизна, менее заметна невооруженным глазом, но использование детали в дальнейшем недопустимо.
Поэтому периодически необходимо контролировать состояние наружного ШРУСа на автомобиле ВАЗ 2109, и при необходимости производить его своевременный ремонт или замену.

Как разобрать наружный шарнир автомобиля ваз 2109

Если при повороте автомобиля на переднем приводе слышен стук, необходимо проверить ШРУСы. Наличие люфта при шевелении вала ручного привода, либо порванный пыльник свидетельствует о том, что ВАЗ 2109внешний ШРУС требует замены.
Конструкция узла довольно сложная, детали не взаимозаменяемы, при поломке пыльника грязь попадает в шарнир и приводит его в негодность. Поэтому лучшим вариантом будет внешний ВАЗ 2109.
Однако при повреждении защитного корпуса необходимо заменить смазку, а для оценки состояния деталей шарнир разбирается.
Для этого от автомобиля отсоединяется ШРУС, а затем:

С помощью специального приспособления зажимы на фото позиции 5 и 9снимаются, придерживая защитную крышку поз. 8, который затем скользит по приводному валу колеса. Если привод правого колеса, крышку нужно подтянуть или вывернуть.

Пробойником или молотком соединение сбивается с вала. При этом усилие прикладывается к коромыслу поз. 3.

Совет: Не применять к сепаратору поз. 2 нагрузка.

Петля вымыта.

Позиции: 1 — корпус; 2 — сепаратор шарнира, 3 — обойма наружного ШРУСа; 4 — шары.

Совет: Прежде чем приступить к разборке изделия, необходимо отметить взаимное расположение всех частей сборки, кроме шариков. Для этого используется краска или пробный камень.

Наружная петля закреплена в тисках.
Обойма и обойма наклонены таким образом, чтобы один шарик максимально выходил из паза корпуса ШРУСа.
Шарик выдавливается из сепаратора из мягкого металла отверткой.
Все детали повернуты таким образом, чтобы соседний шарик находился в том же положении.
Все шары вытащены. Их можно вытаскивать в другой последовательности – через одну.

Совет: Не прилагайте больших усилий при повороте сепаратора. Это может привести к блокировке шариков и затруднить дальнейшую разборку узла.

Сепаратор с клетью устанавливается так, чтобы удлиненные окна сепаратора располагались напротив выступов корпуса конструкции.
Сепаратор вытаскивается вместе с клипсой.
Клетка снята с сепаратора. Для этого в продолговатое окно сепаратора помещается выступ клетки, который затем выкатывается наружу.

Совет: Если клетка имеет одинаковые окна в наружной петле, то не имеет значения, какое окно использовать для ее извлечения.

Все детали ШРУСа снова промываются.
Их состояние проверяется визуально. На перемычках сепараторов не допускаются трещины, не должно быть глубоких ямок, крупных задиров, коррозии на всех рабочих поверхностях деталей ШРУСов на путях клети.
Предельный износ рабочих поверхностей элементов не должен превышать 0,1 миллиметра.
Если на автомобиле ВАЗ 2109 нет возможности заменить наружный ШРУС детали, заменяется весь узел.

Сборка наружного ШРУСа автомобиля ВАЗ 2109

Порядок работ обратный разборке с учетом следующих операций:

Все детали перед сборкой необходимо смазать смазкой ШРУС-4.
При установке сепаратора с клеткой в корпус шарнира убедитесь, что метки, нанесенные перед разборкой узла, совпадают.
Установку шаров в сепаратор необходимо производить, наклонив обойму, примерно на угол, более чем в два раза превышающий угол сепаратора.
Петля заполнена смазкой ШРУС-4 объемом 40 см3.
Новое стопорное кольцо устанавливается строго по центру вала в канавку. Канавка заполнена смазкой.
Вал упирается в сепаратор, сохраняя соосность кольца относительно сепаратора и вала.
Конец вала резко ударяют молотком, чтобы стопорное кольцо сжалось и проскользнуло через отверстие в сепараторе.
Из крышки выходит «лишний» воздух. Для этого ремень безопасности чехла стягивается с приводного вала отверткой.
Монтажные зажимы установлены.
Наличие трещин в зоне фиксации и стягивания хомутами, деформации, следов контакта хомутов с дорожным покрытием… При их наличии хомуты меняют на новые.
После завершения работы ШРУС должен проворачиваться без заеданий, плавно от усилия руки.

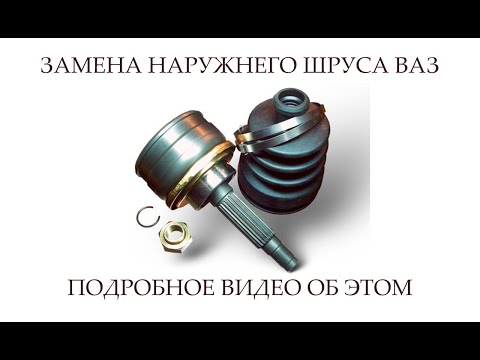

Замена наружного ШРУСа автомобиля ВАЗ 2109

Инструкция по уходу за автомобилем ВАЗ 2109 предлагает снять наружный ШРУС на приподнятой части автомобиля и снятом колесе на ВАЗ 2109.
Итак:

Ступица гайка должна быть откручена.
Снять защиту картера.
Отсоедините от шарового шарнира подвески нижнего рычага. Если его вдавить, одновременно откручиваются и опора, и рычаг.
Снимите шаровой шарнир.

Стойка убирается в сторону, при этом ШРУС должен отгибаться. Входящий шкив должен располагаться под углом к приводному валу.
Вал шарнира, на котором находятся шлицы, необходимо выбить из подшипника, с внешней стороны колеса. Для этого используется металлическая распорка.
Ботинок снят.
Граната сбита с приводного вала.
Вся старая смазка удалена. Облегчить эту операцию поможет аэрозоль типа WD-40.

Совет: Замена наружных ШРУСов ВАЗ 2109 производится одновременно с заменой колец — стопорного и упорного, находящихся внутри гранаты. Весь узел обильно смазывается смазкой.

Устанавливая новый ШРУС на приводной вал, его необходимо центрировать, чтобы вилка входила равномерно, исключая заедание.
Завершите запрессовку приводного вала.
Установите петлю в сиденье.
Обжать пыльник хомутом.
Сборка всего узла производится в обратном порядке.

Как выполняется замена наружного ШРУСа на автомобиле ВАЗ 2109, хорошо видно на видео. Своевременные работы по обеспечению нормальной работы ШРУСов обеспечат надежную работу автомобиля ВАЗ 2109, а цена последующего ремонта снизится.

Здравствуйте уважаемые автомобилисты! Передние ведущие колеса обеспечивают автовладельцам множество бонусов в виде: более послушной, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Вместо этого автомобиль, а именно его ходовая часть вкупе с приводом, потребует дополнительного внимания. Передние колеса имеют возможность тянуть автомобиль только благодаря наличию вала, соединяющего ступицу с вариатором.

Однако это еще не все. Передача вращения от трансмиссии к колесам была бы невозможна без установленных на концах вала специальных устройств — ШРУСов.

— это единственный на сегодняшний день способ передачи вращательного движения между полуосями под углом друг к другу.

В связи с этим любой уважающий себя автомобилист должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самостоятельно без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднеприводного автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и одинакова во всех автомобилях .

Для изготовления достаточно иметь гараж со смотровой ямой или эстакадой для удобного доступа к днищу автомобиля, а также набор стандартных инструментов.

Как правило, опытные автомобилисты выполняют свою работу без каких-либо специальных приспособлений, но если есть желание ускорить ремонтные работы, можно приобрести съемник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится две петли, то ремонтные работы могут проводиться в зависимости от поломки следующих видов:

снятие внутреннего ШРУСа и его ремонт;
снятие наружного ШРУСа;
Снятие и ремонт в комплекте с валом и двумя шарнирами.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа — мероприятие довольно редкое, но необходимо иметь навыки обращения с этим механизмом, ведь для его долгой жизни он необходимо проводить профилактические мероприятия и смазки.

Прежде чем описывать технологию, включающую снятие внутреннего ШРУСа, следует отметить, что в этом случае смотровое отверстие будет просто необходимо, т.к. держатель шарнира прикручивается болтами (6-8 шт.) непосредственно к дифференциалов, а это самый нижний момент коробки передач.

После того, как все крепежные болты будут откручены, поверните левое колесо RU, чтобы освободить шлицевые соединения свободного хода. С помощью крепления ШРУС очень легко снимается с посадочного места. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автомобилистам: не снимать ШРУС с вала под автомобилем и тем более разбирать его. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а потом все манипуляции производить на рабочем столе тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который устанавливается непосредственно на ступицу, хоть и более доступен, но потребует больше времени и усилий для снятия. Здесь придется почти полностью разбирать переднюю подвеску.

Снимается колесо, откручивается ступичная гайка и снимается стопорная шайба. После откручивания нижней шаровой опоры подвижная стойка позволяет снять полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первый – невозможность снять полуоси или вал со шлицевого соединения. Выходов из ситуации несколько. Для начала нужно взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съемник ШРУСа. Один из самых распространенных и простых съемников выполнен в виде подковы, которая закрепляется на полуоси, а упорные болты снимают ШРУС при вращении.

Разобрать сам ШРУС несложно, для этого необходимо:

нанести метки на обойму и корпус для обратной сборки в том же положении;
максимально наклонить вал с клеткой на конце в одну из сторон;
извлеките на противоположной стороне шарик из держателя, проделайте процедуру со всеми шариками по очереди.

Есть мнение некоторых специалистов, что достаточно просто промыть ШРУС соляркой и снова «забить» его смазкой, не разбирая его.

В этом случае велика вероятность того, что внутри останутся осколки старых стопорных колец или другой мусор. Если ШРУС уже снят, то его лучше разобрать, промыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Всем привет! У меня была идея сделать такие штопоры и я ее реализовал. Не просто штопоры, а штопоры от автомобильного сепаратора ШРУСа. Собственно, он здесь в роли ручки.

Не буду описывать что такое ШРУС, но без него машина уже не поедет. Не снимайте с автомобиля. Лучше спроси у соседа)). А если серьезно, многие мастерские дают такие вещи, т.к. они больше не нужны.

ШРУС разобран, его потроха вынуты и отправлены на чистку. Что-то вроде рыбки сейчас)). Сам сепаратор перекочевал в штопор практически в первозданном виде.

Теперь спираль штопора. Он подделан. Изготовлен из так называемой пружинной стали. Проще говоря, нагреваем пружину в печи. Затем делаем из него прямую линию и отрезаем кусок нужной длины. Далее формируем этот отрезок в спираль для штопора.

Предпоследний этап — сварка. Свариваем между собой сепаратор и спираль. Чистка, снова шлифовка.

Заключительный этап, почти как вишенка на торте — винная пробка! Вбиваем в ручку штопора, и готово!

На других фотографиях штопор изготовлен по той же технологии, но рукояткой служит кусок лопасти. Какие детали не отваливаются от машин…

Лично для меня самое сложное во всем этом процессе — закрутить спираль в нужную сторону. .. Вот в чем проблема. Сколько раз я его крутил не в ту сторону, просто не сосчитать!

P.S. Каждый из штопоров полностью рабочий, потому что, я считаю, глупо делать штопор, не справляющийся со своими обязанностями. Проверено :-).

Саша Новиков,

мастерская А. Новикова.

ШРУС внутренний ВАЗ 2110 или шарнир равных угловых скоростей , или в народе «гранат», является частью трансмиссии переднеприводного автомобиля.

Его основная роль заключается в непрерывной передаче вращения от коробки передач к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у разных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации вызывают различия в строении наружного и внутреннего ШРУСов.

ШРУС выполняет важную функцию в автомобиле, состоит из семи частей:

Стопорное кольцо.
Воздушные шары.
Сепаратор.
Сапог, указанный в технических рекомендациях как гофрированный чехол.
Рамка.
Приводной вал.
Внутренний зажим.

Блок привода ВАЗ 2110 отвечает за передачу крутящего момента на колесо от коробки передач. ШРУС позволяет передней колесной паре совершать повороты за счет нормализации изменяющегося угла между полуосями. В машине две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от редуктора на вал.

Где находится внутренний шрус ваз 2110

Легче всего его увидеть снизу машины, кстати, снимать его придется, залезая под днище, хотя можно обойтись и без него (Например, можно подложить планки под передние колеса и поднимите переднюю часть двумя домкратами, при условии, что оба домкрата стоят на этих планках, тем самым перед будет выше, особенно удобно если машина высокая), но все же лучше загнать машину на подъемник и заменить нужный ШРУС с новым, но мы вам сразу объясним, что такое наружный и внутренний ШРУС, чтобы вы это поняли и больше не путались (Просто в статье мы будем часто говорить о них и чтобы сразу стало понятно, какой речь идет о ШРУСах), поэтому наружный — это тот, что обращен к колесу автомобиля и вставляется в ступицу (Оба наружных обозначены зелеными стрелками), а уже внутренний — тот, что вставляется в коробку (Они обозначены желтыми стрелками) и всего соединения CV т в переднеприводных автомобилях четыре, два из них с левой стороны размещаются и идут на левое колесо, а два других справа и идут на правое колесо, но приводы, на которых только два ШРУСа, и оба они указаны на фото синими стрелками.

Расположение внутреннего и наружного ШРУСа ВАЗ 2110 указано стрелками

Диагностика и дефектовка внутреннего ШРУСа ВАЗ 2110

Если уделять постоянное внимание и следить за внутренним ШРУСом, то он спокойно прослужит 150-200 тыс. км. В противном случае неисправности могут появиться уже на первой сотне тысяч км.

Главными врагами любых навесных механизмов являются пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Стоит автовладельцу пропустить повреждение эластичного чехла и какое-то время ездить без его замены, внутрь попадает та самая грязь, которая рано или поздно сделает свое дело, даже если поменять пыльник.

Существуют и другие причины, приводящие к неисправности и замене элементов:

недостаточно смазки в механизме или ее качество оставляет желать лучшего;
слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
заводской брак в деталях агрегата.

Вывод: большинство причин можно предвидеть и предотвратить с помощью профилактики, откладывая замену гранат на неопределенный срок.

Если при эксплуатации автомобиля ВАЗ 2110 появляются следующие признаки неисправности, то необходимо провести дополнительную диагностику:

при прохождении поворотов с передней части автомобиля слышен характерный хрустящий звук, как будто стальные шарики прикасаться к телу во время работы;
то же самое, только вместо хруста слышен стук, при прямолинейном движении он может исчезнуть;
постоянный хруст, не пропадающий при движении по прямой свидетельствует об износе внутренней гранаты.

Помните, что после появления таких шумов с одной или с обеих сторон, затягивать с ремонтом сразу нельзя. В противном случае неисправный ШРУС может доставить много неприятностей на ходу.

Чтобы убедиться, что граната разбита, вы можете проверить ее двумя способами:

Выберите ровную площадку с достаточным пространством для поворота Нивы. Сделайте по ней несколько кругов сзади и против часовой стрелки, выворачивая руль до упора. Внимательно прислушайтесь к возникающим звукам. Если они звучат как хруст, перейдите к части 2 диагностики.
Установить машину над смотровой ямой и проверить наличие люфта во всех 4-х узлах вручную, раскачивая и поворачивая полуось в разные стороны. Изношенный шарнир сразу даст о себе знать.
Если при этом обнаружилось, что пыльник поврежден или из него вытекает вода, то, вероятно, ШРУС в этом месте пришел в негодность.

Теперь поговорим подробнее о люфтах в шаровых опорах. Люфт, возникающий в результате износа опоры, негативно скажется на состоянии ШРУСа. А если при движении на скорости шкворень шаровой опоры вырвется из крепления, то внутренний ШРУС может вообще сломаться. Кстати, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они через ступицу соединены с колесом. Именно от колеса ШРУС получает мощные толчки и сотрясения. А вода с грязью под колеса попадает быстрее и больше на наружные ШРУСы. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключение составляет ситуация, когда палец шаровой опоры вытянут.

Внутренний ШРУС ВАЗ 2110 — пошаговая инструкция замены своими руками

Перед началом работ по самостоятельной замене внутреннего ШРУСа ВАЗ 2110 нужно все подготовить.

Для этого нужно починить машину, включить 4 скорость, затянуть ручник. Исправить клинья отдачи задних колес. Если их нет, используйте бруски аналогичной формы. Снимите защитный колпачок, открутите ступичную гайку с «буртиком» (удлинителем) — трубой или монтировкой. После снятия ступичной гайки отверните колесные болты.

Перейдем к пошаговой инструкции:

Вывешиваем домкратом колесо, на котором предполагается замена ШРУСа.
Отвинтите болты, чтобы снять упорную шайбу ступичной гайки.
Открутить 2 болта крепления нижней шаровой опоры поворотного кулака.
Если ШРУС заменяется справа, поверните руль максимально влево, а если слева, то вправо.
Отведите закругленный кулак и стойку. Снимите шлицевой конец внешнего ШРУСа со ступицы.
Извлеките с помощью монтировки внутренний шарнир из коробки передач.
Зафиксируйте приводной вал в тисках, снимите хомуты с наружного и внутреннего ШРУСов. Выверните пыльники наизнанку. Если они где-то порваны или порезаны, их можно просто срезать ножом.
Демонтировать ШРУС ВАЗ 2110 с вала. Можно использовать молоток и деревянный или бронзовый переходник.
Сборка осуществляется в перевернутом виде. При этом установите новую ступичную гайку. По окончании затяжки нужно зафиксировать ее край, чтобы избежать раскручивания.
При установке внутреннего ШРУСа на конец вала ставится пластиковая заглушка.
Перед тем, как поставить ШРУС ВАЗ 2110, необходимо убедиться в достаточном количестве смазочных материалов. Наденьте стопорное кольцо на внутренний ШРУС.

Когда менять внутренний шрус на ваз: 2108, 2109, 21099 | ,
