Устройство выпрямителя и схема подключения

На сегодняшний день не придумано ничего лучшего для полноценного выпрямления напряжения, чем обычный диодный мост. Он максимально передаёт габаритную мощность трансформатора. Работая с обеими полуволнами переменного напряжения, диодный мост выгодно отличается от однополупериодных выпрямителей.

Следуя из названия, собран мост из 4 или 6 диодов. Это зависит от подключения к однофазной или трёхфазной сети. Они имеют одинаковые электрические характеристики и соединены особым образом. Полупроводники, чем собственно и являются диоды, перенаправляют разноимённые полупериоды переменного напряжения на «плюсовой» или «минусовой» выводы. Создавая, таким образом, разность потенциалов на одноимённых выводах. Диоды, соответственно, и преобразовывают напряжение с выводов подключённого трансформатора.

Выпускаемый в форме одной детали, мост имеет 4 вывода:

» — вход переменного напряжения; «

» — вход переменного напряжения;

Моноблок обладает значительными положительными достоинствами. Собранный в едином корпусе, он обеспечивает одинаковый тепловой режим работы всех его компонентов. Это стабилизирует характеристики диодов, включённых в его состав. Облегчается монтаж на печатную плату, и, соответственно, удешевляется весь процесс сборки.

Однако надо отметить и недостаток, вытекающий из применения единого корпуса. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента.

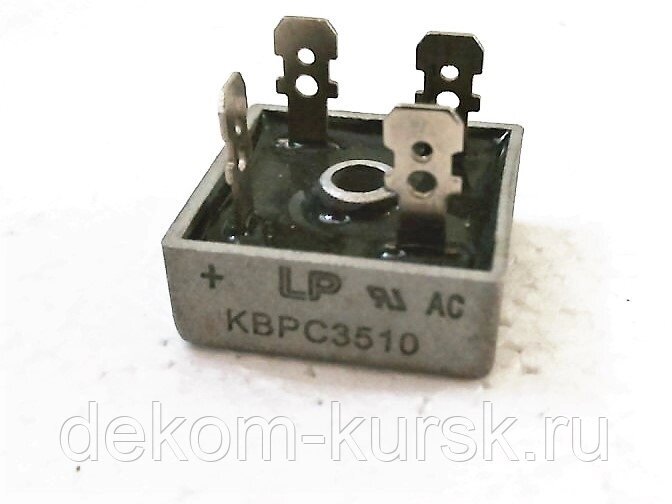

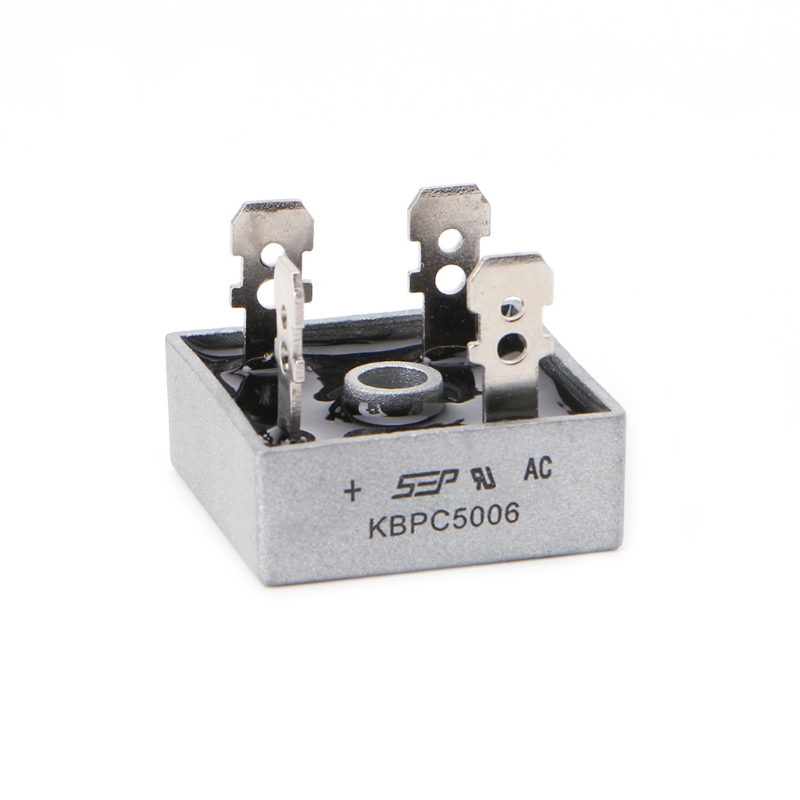

Диодный мост KBPC5010 (MB5010)

Диодный мост: схема и назначение

Диодный мост KBPC5010 (MB5010) — однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 50 ампер и обратным напряжением 1000 вольт. Отличается низким прямым падением напряжения и достаточно высокой перегрузочной способностью.

Корпус диодного моста KBPC5010 изготовлен из металла, где все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости — UL94-V0.

На корпусе указывается маркировка изделия, а также отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,35 мм с отверстиями. Крепление к ним проводов — с помощью подпайки или клемм типа «мама» 6,35 мм. Если в конце маркировки диодного моста серии KBPC присутствует «W», то выводы — проволочные.

При работе на больших токах диодный мост KBPC5010 рекомендуется всегда устанавливать совместно с теплоотводом (радиатором, охладителем) для поддержания оптимального теплового режима эксплуатации. В центральной части корпуса производителем уже предусмотрено сквозное отверстие специально для крепежа.

Диодные мосты KBPC широко применяются в различных устройствах и оборудовании: преобразователи, блоки питания бытовой, офисной и промышленной техники, схемы управления электродвигателями, зарядные устройства, регуляторы мощности и прочее.

Расширенные характеристики, детальные размеры, расшифровка маркировки, распиновка выводов и схема подключения диодных мостов KBPC5010 указаны ниже.

Гарантийный срок работы диодных мостов KBPC5010, поставляемых нашей компанией, составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на диодные мосты KBPC5010 зависит от объема заказа (количества), сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные особенности диодных мостов KBPC:

Однофазный двухполупериодный преобразователь сконструирован по 4-диодной схеме Гретца («мост Гретца») с незначительным эквивалентом активного внутреннего сопротивления. На вход (обозначается как «Input» или тильдой

») рабочей схемы с диодным мостом подается переменный ток. В каждый из полупериодов входной ток проходит только через два диода моста. В результате, на выходе (обозначается как «DC Output» или значками «+» и «–») получаем ток, пульсирующий с частотой в два раза больше, чем частота входного. Для сглаживания полученного пульсирующего постоянного тока используют фильтр, чаще всего это конденсатор большой eмкости, который подключается на выходе. Рабочая частота — 50/60 Гц .

Принципиально в работе электрической схемы нет отличия в размещении отдельной композиции из 4-х диодов или одного компонента — диодного моста KBPC. Однако во втором случае создаются дополнительные преимущества:

– диодный мост дает гарантированные одинаковые характеристики каждого диода, в то время как отдельные детали из разных партий изготовления могут иметь различные параметры даже при условии выбора одного и того же производителя;

– помещенные в единый корпус диоды подвергаются одинаковому нагреву, а значит эксплуатируются в благоприятном тепловом режиме (-55 °C … +125 °C), что продлевает период их работы;

– установка диодов в электрической схеме требует дополнительного теплоотвода, это решается установкой радиаторов или охладителей, при использовании диодного моста вместо отдельных диодов понадобится только один радиатор вместо 4-х отдельных;

– конструктивно диодный мост более компактен и занимает меньше места на печатной плате.

Материал корпуса диодного моста может быть 2-х типов: негорючий термостойкий пластиковый полимер или электрически изолированный металл. В каждом из них внутренние компоненты полностью капсулируются эпоксидной смолой, которая имеет высокий уровень огнестойкости (UL94-V0). В корпусе мостов KBPC имеется центральное монтажное отверстие для крепления радиатора под винт.

Выводы диодных выпрямителей KBPC могут быть в виде плоских клемм шириной 6,35 мм с отверстиями под пайку или проволочные (обозначаются «W» в маркировке). Полярность выводов отмечена на корпусе. Тип монтажа диодных сборок — по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы). Крепление проводов — с помощью подпайки или клемм типа «мама» 6,35 мм .

Схема подключения кврс3510 — My Social Network

Link: Схема подключения кврс3510

Схема подключения кврс3510 If this is the case, we recommend disabling these add-ons. Вылетел один из диодов моста. Но не будем спешить! На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Представьте ситуацию, когда будут пробиты диоды 1 и 4. Сразу я просто прикрутил нагревательный элемент прикуривателя винтом к стеклотекстолиту, думал что выдержит. Делал очередной выпрямитель для зарядки автомобильных аккумуляторных батарей и решил использовать импортный диодный мост KBPC3510 MB3510. При определенной сноровке и прямых руках пайка получается весьма даже неплохо. Схема неоднократно расписана в интернете, и поэтому я не заострял на ней особо внимания. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. Мы убедились в том, что один из диодов 3 или 4 сборки пробит. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Транзистор без радиатора ощутимо теплый на ощупь. Такой мост нельзя применять, он неисправен. Нитки, насадки, утюги, духовки, промышленные фены.

О проверке обычных диодов яно тему проверки диодных сборок как-то упустил из виду. Схема подключения кврс3510 И действительно, главный компонент диодного моста это диоды, для которых основное свойство пропускать напряжение только в одном направлении. Можно запитать хоть 6 TDA 2050, если они оригинал. О проверке обычных диодов яно тему проверки диодных сборок как-то упустил из виду. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста. Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно. Зарядная цепь R2,D1, левое плечо R1, разрядная цепь правое плечо R1,D2, вход Discharge.

КВРС3510 — наличие на складах

Контроллер для электровелосипеда: схема, особенности подключения, советы при выборе

Kingtronics KBPC3510, (MB3510), мост 35А,1000В, part: KBPC3510 диодные мосты

  • розн.90 р.
  • м.опт.77.6 р.

более 250 шт.

YJ KBPC3510, диодный мост; KBPC25, part: KBPC3510 диодные мосты

  • розн. 64 р.
  • м.опт.55.5 р.

более 300 шт.

YJ KBPC3510W, диодный мост; KBPC-W, part: KBPC3510W диодные мосты

  • розн.64 р.
  • м.опт.54.3 р.

169 шт.

MIC KBPC3510, KBPC, Диодный мост 35А 1000В, part: KBPC3510 диодные мосты

  • розн.140 р.
  • м.опт.101 р.

1 неделя

Galaxy KBPC3510W, KBPC-W, Диодный мост 35А 1000В, part: KBPC3510W диодные мосты

  • розн.110 р.
  • м.опт.76.4 р.

1 неделя

HOTTECH KBPC3510., part: KBPC3510. диоды импортные

  • розн.52 р.
  • м.опт.45 р.

6-7 недель

Galaxy KBPC3510, KBPC, Диодный мост 35А 1000В, part: KBPC3510

КВРС3510 — Меандр — занимательная электроника

Схема подключения электродвигателя через конденсатор

Описанный далее импульсный источник питания был разработан для эксплуатации совместно с оконечным каскадом усилителя мощности звуковой частоты. Источник питания имеет два раздельных независимых выхода, обладает системами стабилизации выходных напряжений и защиты компонентов аппарата от перегрузки по току. Принципиальная схема устройства изображена на рис. 1. Его основные технические характеристики: переменное напряжение питающей сети — 220 В …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/25077

Рассмотрим малогабаритный сварочный аппарат для ручной сварки, предназначенный для подключения в бытовую сеть переменного тока и ориентированный для эксплуатации дома, в гараже или на даче. Аппарат содержит минимальное число компонентов в связи с отсутствием необязательных сервисных функций. Принципиальная схема сварочного аппарата изображена на рис. 1. Элементная база представлена, в основном, импортными компонентами.Технические характеристики аппарата: напряжение …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/25074

Диодный мост кврс5010 схема подключения

Диодный мост кврс-5010

Активность: 17 Offline

Активность: 3628 Offline

Активность: 5526 Offline

Активность: 17 Offline

расчитана на 50а вот и интересно какой к нему прилепить радиатор чтоб хватало на все 50а

Активность: 455 Offline

Активность: 17 Offline

Активность: 455 Offline

Активность: 17 Offline

Активность: 455 Offline

Активность: 17 Offline

Добавлено (19. 10.2012, 11:16)———————————————впринципе если кому интересно могу фотки зделать раскуроченного моста если кто то хочет посмотреть как там он собран

Обратные ссылки
  • URL обратной ссылки
  • Подробнее про обратные ссылки
  • Закладки & Поделиться
  • Отправить тему форума в Digg!
  • Добавить тему форума в del.icio.us
  • Разместить в Technorati
  • Разместить в ВКонтакте
  • разместить в Facebook
  • Разместить в MySpace
  • Разместить в Twitter
  • Разместить в ЖЖ
  • Разместить в Google
  • Разместить в Yahoo
  • Разместить в Яндекс.Закладках
  • Разместить в Ссылки@Mail.Ru
  • Reddit!
Опции темы

Добавлено через 6 минут

Возможно вполне. Поставлю. Хотя пользуюсь им теперь редко (тяжелый, собака). Мост при работе за 20А греется конечно сильно.

Добавлено через 6 минут

И у меня такой же. Вместе с испытаниями на штатном предохранителе сработал раз 5. Пока цел.

Последний раз редактировалось UN7ED; 24.08.2012 в 14:56 . Причина: Добавлено сообщение

Поделиться
Поделиться этим сообщением через

Digg

Del.icio.us

Technorati

Разместить в ВКонтакте

Разместить в Facebook

Разместить в MySpace

Разместить в Twitter

Разместить в ЖЖ

Разместить в Google

Разместить в Yahoo

Разместить в Яндекс.Закладках

Разместить в Ссылки@Mail.Ru

Reddit!

UU4JBU писал: «Через час извлекаете его из кастрюли, даете стечь и ТАЙКОМ. от жены в духовку на 3-4 часа при Т=120С» Влад !! Вы «подставить» решили тех кто не поленится это повторить? Я встрял на этом процессе : духовку невозможно проветрить, помыть, отчистить какой-бы то ни было химией, эта дрянь вЪелась в покрытие деталей шкафа, в теплоизоляцию — во всЁ! За то она и нравится нам — везде пролезет в транс и влаге — «но пасаран» , но ИМХО надо делать это не в условиях квартиры! Я таскаю в обмоточный цех и там сутки жарю в электрошкафу, зайдешь-выйдешь и вся одежда провоняла, а транс приходится поверх лака красить — ибо вонюч невыносимо!ъ 73! Виктор.

Поделиться

  • Поделиться этим сообщением через
  • Digg
  • Del.icio.us
  • Technorati
  • Разместить в ВКонтакте
  • Разместить в Facebook
  • Разместить в MySpace
  • Разместить в Twitter
  • Разместить в ЖЖ
  • Разместить в Google
  • Разместить в Yahoo
  • Разместить в Яндекс.Закладках
  • Разместить в Ссылки@Mail.Ru
  • Reddit!

Для высоковольтного ТР , такое , наверное единственно верное решение . Но для низковольтного ТР , зачем так то изголяться ? Парафина достаточно !

Обратные ссылки
  • URL обратной ссылки
  • Подробнее про обратные ссылки
  • Закладки & Поделиться
  • Отправить тему форума в Digg!
  • Добавить тему форума в del.icio.us
  • Разместить в Technorati
  • Разместить в ВКонтакте
  • разместить в Facebook
  • Разместить в MySpace
  • Разместить в Twitter
  • Разместить в ЖЖ
  • Разместить в Google
  • Разместить в Yahoo
  • Разместить в Яндекс. Закладках
  • Разместить в Ссылки@Mail.Ru
  • Reddit!

Персональный сайт — Блоки питания

Каких только источников питания для своих радиостанций напридумывали за последние десятилетия радиолюбители всего мира. Но мне пришлось создавать свой собственный, простой, надёжный и дешёвый. Преимуществом схемы является полное отсутствие радиопомех свойственных импульсным блокам питания, а также крепление коллектора мощного регулирующего транзистора непосредственно к шасси, что обеспечивает лучший теплоотвод и упрощаетконструкцию. Предлагаю данную схему для повторения и гарантирую её отличную и качественную работу.

Стабилизатор работает следующим образом. Входное переменное напряжение величиной 17 – 18 Вольт с вторичной

обмотки силового трансформатора габаритной мощностью 300 Ватт поступает на выпрямительный диодный мост.

Диоды VD1 – VD4 типа Шоттки расположены на радиаторах попарно, причём диоды VD1 и VD2 крепятся к общему

радиатору непосредственно, а диоды VD3 и VD4 через слюдяные прокладки и изолирующие шайбы. Выпрямленное

напряжение с минуса конденсатора С1 ёмкость которого может быть больше указанной на схеме поступает на

емиттер регулирующего транзистора VT1, а через резистор R1 и предохранитель FUSE на вход микросхемы

интегрального стабилизатора в опорный вывод которой включен зелёный светодиод выполняющий роль

стабилитрона с напряжением стабилизации около 2 Вольт. При малой нагрузке выходной ток стабилизатора

обеспечивает сама микросхема, падение напряжения на резисторе R1 недостаточно для отпирания транзистора

VT1. При увеличении нагрузки транзистор отпирается и через него начинает протекать ток примерно в b раз

больший тока через микросхему. Конденсатор С2 устраняет переходные процессы и сглаживает пульсации

выходного напряжения. Монтаж силовых цепей стабилизатора необходимо производить проводом сечением

4 мм2, уделяя особое внимание качеству паек и комплектующих элементов. После сборки схема в наладке. не нуждается

Во избежание больших бросков тока при включении стабилизатора в сеть, что может вызвать

не нуждается. Во избежание больших бросков тока при включении стабилизатора в сеть, что может вызвать

пробой выпрямительных диодов, в цепь первичной обмотки силового трансформатора следует включить

отечественный проволочный резистор сопротивлением 2 – 4 Ома или импортный полупроводниковый.

                                    Блок питания 1.3-37V 15А.

Самостоятельное изготовление

Начинающие радиолюбители часто сталкиваются с вопросом электропитания своих поделок. Часто приходится изготавливать блок питания своими руками. Однако не все знают как сделать диодный мост и при этом правильно подключить его к схеме стабилизатора. Следует подробно остановиться на этой задаче и способе её решения.

Диод — это полупроводник с двумя электродами. Они называются анод и катод. Преследуя цель сделать мост и правильно собрать его схему, необходимо взять 4 одинаковых выпрямительных диода. Проверить, по справочнику, соответствие проходящего тока и параметры расчётной мощности. Правильный подбор послужит основой надёжной работы выпрямителя.

Следующим шагом будет сборка отдельных элементов в диодный мост. Необходимо взять 2 диода и соединить анод одного с катодом другого. Сделать то же самое с оставшимися полупроводниками. Образовались две одинаковые пары со свободными электродами. Далее, соединяем катод одной сборки с соответствующим выводом второй. Повторим эту процедуру с оставшимися анодами. В итоге получится квадрат, в углах которого образовались следующие соединения:

  • анод, катод — вход одного провода переменного напряжения;
  • анод, анод — выход отрицательного потенциала;
  • катод, анод — вход второго провода переменного напряжения;
  • катод, катод — выход положительного потенциала.

Таким образом, получилась классическая схема диодного моста. Осталось подать переменное напряжение с трансформатора и снимать практически постоянное. Однако пульсации на выходе диодного моста могут повлиять на работу подключённого устройства. Для сглаживания подобных всплесков применяются фильтры и электролитические конденсаторы большой ёмкости. Создавая более стабильное питание, необходимо использовать схемы стабилизаторов, подключаемых к выходу диодного моста.

Оцените статью:

Проверка диодного моста мультиметром: видео с инструкцией

  • Статья
  • Видео

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

  • Что нужно знать о диодных мостах
  • Расположение диодного моста на плате и меры предосторожности
  • Простейшая и грубая проверка
  • Прозвонка диодного моста мультиметром
  • Полная проверка диодного моста

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

  1. Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
  2. Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Будет полезно прочитать:

  • Как пользоваться мультиметром
  • Как проверить конденсатор в домашних условиях
  • Проверка работоспособности резистора
  • Как выпаивать радиодетали из платы

для правильной работы и функционирования

1. Почему перегорают люминесцентные лампы

2. Устранение неисправностей

2.1. Целостность катушек электродов

2.2. Неисправности ЭПРА

2.3. Как проверить реактор

2.4. Как проверить стартер

2.5. Как проверить емкость конденсатора тестером

2.6. Как проверить конденсатор мультиметром

3. Как включить люминесцентную лампу без дросселя

4. Схема подключения перегоревших ламп

5. Утилизация

Люминесцентная лампа дневного света (КЛЛ) является популярным осветительным прибором. Его можно использовать для обеспечения освещения, которое может длиться очень долго. Однако даже такие устройства выходят из строя, и может потребоваться проверка люминесцентной лампы на неисправность. Рассмотрим методы диагностики.

Почему перегорают люминесцентные лампы

Глядя на люминесцентные лампы, нельзя не заметить их сходство с традиционными лампами накаливания (ЛЛ). Как и в лампах накаливания, свечение создается за счет нагрева вольфрамовых спиральных электродов. Длительная и интенсивная эксплуатация приводит к перегреву, износу и выходу из строя контактов.

В LDS элементы покрыты слоем активного щелочного металла. Такое решение продлевает срок службы лампы и снижает негативное воздействие высоких температур. Это стабилизирует разряд между электродами, что способствует сохранению целостности.

Рисунок 2: Перегорание LL.

Однако покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл крошится и вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному прогоранию. Это видно на старых лампочках: небольшие почерневшие участки люминофора рядом с контактами.

Читайте также

Как переоборудовать светильник дневного света на светодиодный



В процессе эксплуатации важно следить за целостностью колбы. При наличии порчи выгорание не заставит себя ждать. Если по краям колбы есть оранжевое свечение, значит, через отверстие внутрь попадает воздух. Отремонтировать элемент невозможно, только заменить.

Перегорание обычно происходит в момент включения лампы, т.к. именно на этом этапе контакты находятся под максимальной нагрузкой.

Неисправности и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

  • лампа не включается при подаче напряжения;
  • Лампа кратковременно мигает при запуске, но постепенно загорается постоянным светом;
  • прибор долго мерцает, но не может сгореть на полную мощность;
  • Во время работы слышен громкий гудящий шум;
  • Лампа работает, но при свечении наблюдаются мерцание и пульсация.

Лампочка в момент пульсации.

Полный отказ от включения повод проверить устройство. А вот с мерцанием пользователи откладывают диагностику и ремонт на неопределенный срок. Делать это не рекомендуется, так как пульсирующее свечение неудобно и негативно влияет на зрение.

Для диагностики необходим мультиметр или тестер с возможностью измерения сопротивления на контактах.

Перед началом проверки убедитесь, что проблема связана с лампой, а не со светильником. Для проверки подключите к фонарю заведомо неисправную лампочку.

Читайте также

Как отремонтировать люминесцентные светильники своими руками



Если дело в картридже, прочистите контакты спиртовой жидкостью Если проблема в картридже, протрите контакты спиртовой жидкостью спиртовой жидкостью, отшлифуйте их и, при необходимости, переместите относительно груши. Проблема может заключаться в слабом контакте между компонентами системы.

Если с лампой все в порядке, проблема в лампе.

Также рекомендуется посмотреть: Как проверить люминесцентную лампу

Целостность катушек электродов

Первым шагом в проверке лампы является измерение сопротивления в контактах системы с помощью мультиметра. Установите режим проверки сопротивления, выбрав минимальный диапазон значений. Поместите щупы с обеих сторон штифтов лампы.

Нулевое сопротивление указывает на разрыв нити накала между электродами внутри лампы. На исправном устройстве сопротивление будет от 3 до 16 Ом в зависимости от характеристик модели.

Наличие даже единичного разрыва – повод утилизировать старый прибор и купить новый светильник.

Неисправности ЭПРА

В современных осветительных приборах для стабилизации напряжения используются ЭПРА. Желательно сначала попробовать заменить балласт на исправный балласт и проверить исправность системы. Если причина в нем, можно приступать к ремонту устройства самостоятельно.

Неисправность ЭКГ.

Первое что нужно поменять это предохранитель. Слабое свечение электродов указывает на пробитый конденсатор. Его можно заменить, но лучше выбрать конденсатор с рабочим напряжением 2 кВ. Это даст вам запас прочности, так как в подавляющем большинстве дешевых ЭПРА используются подавляющее большинство дешевых конденсаторов ЭПРА с рабочим напряжением до 400В. Такие элементы плохо справляются с нагрузками и быстро выгорают.

Частые колебания напряжения в сети отрицательно сказываются на транзисторах. Проверка непрерывности покажет неисправность компонентов.

Проверяйте балласт после ремонта только при подключенной нагрузке, так как работа на холостом ходу быстро приведет к выходу из строя.

Читайте также

Как сделать блок питания из энергосберегающей лампы



Как проверить дроссель

Неисправность дроссельной заслонки обычно выражается гудением лампы, потемнением краев колбы , перегрев, сильное мерцание при работе. При наличии любого из этих признаков следует проверить элемент сопротивления.

Проверить воздушную заслонку.

Проверка включает этапы:

  1. Стартер снят со светильника.
  2. Короткое замыкание контактов в картридже.
  3. Лампа вытащена из патрона, контакты в патронах закорочены.
  4. Мультиметр включен в режим измерения сопротивления.
  5. Щупы подключаются к контактам в держателе лампы. Бесконечное сопротивление указывает на обрыв обмотки, низкое значение в районе нуля – на межвитковое замыкание.

Часто прогорание дросселя сопровождается запахом горелого металла и темными пятнами на корпусе стабилизатора.

Как проверить стартер

Если лампочка мигает, но не загорается полностью, необходимо проверить стартер. Проверку можно провести, только последовательно подключив к сети лампочку мощностью 60 Вт и стартер.

Как проверить емкость конденсатора с помощью тестера

Проблема с конденсатором может оказать существенное влияние на всю систему, снизив эффективность с 9от 0% до 40%. Конденсатор подбирается под мощность конкретной лампы. Например, для 40 Вт оптимален конденсатор емкостью 4,5 мкФ.

Проверить конденсатор тестером.

Проверьте емкость мультиметром или тестером.

Проверка с помощью мультиметра

Мультиметр — очень полезный инструмент для эффективной проверки компонентов лампы. Установите его на минимальный диапазон режима измерения непрерывности или сопротивления.

Если при подключении щупов к контактам лампы на дисплее мультиметра появляется определенное значение, лампа исправна. Отсутствие сигналов указывает на обрыв нити накала. Проверка остальных узлов осуществляется аналогично. Нужно только заранее ознакомиться с номиналами сопротивлений на контактах и ​​протестировать их. Даже малейшее отклонение может привести к поломке.

Проверить LL мультиметром.

Как включить люминесцентную лампу без дросселя

Люминесцентные лампы накаливания в некоторых случаях можно включать в цепь без стартера и без дросселя. И это работает даже для вышедших из строя устройств, яркость которых стала намного ниже номинальной.

Можно увеличить яркость, заменив контакты и повернув лампу в патроне. В этом случае питание подается в виде постоянного напряжения от специального источника. Обычно используется двойной полупериодный выпрямитель с возможностью удвоения напряжения. Все элементы схемы желательно выбирать с рабочим напряжением около 9 В.00 В, так как это напряжение, которое формируется при запуске.

Схема подключения перегоревшей лампы

Схема подключения перегоревшей лампы показана на рисунке ниже. Напряжение, проходящее через цепь, выпрямляется конденсаторами, а его значение увеличивается схемой удвоения.

Схема подключения сгоревшей ЛЛ.
