Простая замена лампочек в приборной панели ВАЗ 2114 (с фото и видео)

Автор Мария Добрынина На чтение 5 мин. Просмотров 12.7k. Опубликовано 18.07.2018

Любой водитель знает, как отследить состояние машины: по показаниям приборов. В тёмное время суток за их видимость отвечает подсветка. Но все электрические устройства имеют ограниченный срок службы, в том числе лампы накаливания. Именно они используются в приборной панели ВАЗ-2114. Замена лампочек в ней — дело несложное, но кропотливое.

Почему перегорают или перестали работать лампы: причины и последствия

Перегоревшие лампы усложняют контроль водителя над показаниями приборов авто

Условия работы подсветки не идеальные: тряска, перепады температур, возможные скачки напряжения бортовой сети и так далее. При движении необходимо включать ближний свет фар. Вместе с ним включается и подсветка приборов. Это способно сократить срок службы ламп, и со временем не вся панель подсвечивается равномерно.

Главная опасность перегорания ламп в комбинации приборов заключается в том, что часть из них — контрольные. В этом случае вы можете не узнать о выходе из строя отдельных узлов машины. А неравномерная подсветка смотрится некрасиво.

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

традиционные лампы накаливания,
светодиод в пластиковом патроне,
SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы.

Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Если собираетесь ставить светодиоды, то предварительно рекомендуется проверить их тестером на отсутствие короткого замыкания.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
- снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
- Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
- Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
- Если у вас стоит автомагнитола, её тоже придётся снять.К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.Проводите действия аккуратно
Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.Стрелкой указано место ручки патронов
На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки.
Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
Проверяем, все ли лампы работают:
- поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
- включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
- дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
- включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Видео ещё одного варианта проведения работ

Как говорится: ни гвоздя, ни жезла!

Оцените статью: Поделитесь с друзьями!

Как на ВАЗ-2114 поменять лампочки на панели приборов: фото, видео

Панель приборов на ВАЗ-2114 специально создана для контроля водителем всех данных исходящих от мотора, контролем уровня топлива, и прочими данными.

Видео с заменой лампочек на приборной панели ВАЗ-2114:

Панель приборов следует держать всегда в исправном рабочем состоянии, потому как нерабочая подсветка может вызвать не только дискомфорт при передвижении на автомобиле, но и может послужить причиной банальной ошибки ввиду пропуска неполадки сигнальной лампы.

Следовательно, как только вами будет обнаружена нерабочая лампа на панели приборов ВАЗ-2114, её следует незамедлительно менять, а как это сделать, подробно написано ниже в нашей статье.

Причины выхода из строя лампочек на приборной панели

Старая перегоревшая лампочка подсветки приборной панели в патроне

Причин тому, что лампы панели приборов вышли из строя может быть несколько:

Лампы накаливания перегорели, либо в случае со светодиодными аналогами, перестали работать дорожки.
В цепи электроприборов возникла неисправность (произошёл обрыв, либо окисление контактов – прим.).
Блок предохранителей вышел из строя.
На контактной плате панели приборов возникли повреждения.
Происходит замыкание на «массу».

Для того, чтобы разобраться ближе с этой неполадкой, необходимо провести демонтаж панели приборов.

Демонтаж «фартука» приборной панели

Чтобы добраться к панели приборов, необходимо провести некоторые подготовительные работы, которые и позволят без проблем получить доступ к основному устройству:

Первым делом снимите минусовую клемму с аккумуляторной батареи.
Затем, выкрутите все винты фиксирующие накладку торпеды по правую ногу с водительской стороны, после чего проделайте точно такую же процедуру с накладкой на пассажирской.
Расположение всех болтов отмечено красным маркером.
Демонтаж боковой накладки со стороны водителя
Демонтаж боковой накладки со стороны пассажира
Далее, для простоты демонтажа, освободите с места фиксации кожух рычага КПП.
Демонтаж следует проводить аккуратно, чтобы ничего не сломать.
Открутите по одному винту с каждой стороны тоннеля, а затем ещё один, который находится прямо под пепельницей для задних пассажиров.

Теперь, когда тоннель ничего не держит, отодвигаем его немного назад.
Следующим шагом будет демонтаж «фартука» торпеды, и для этого выкрутите 4 болта фиксирующие её у рулевой колонки и оставшиеся, которые держат её по краям центральной консоли, не забудьте демонтировать заглушку на панели и открутить фиксирующий болт.
Болты отмечены маркером.
Отключите колодку с проводами прикуривателя, магнитолы, бортового компьютера (при наличии – прим.) и кнопок.
Когда ничего больше не мешает, демонтируем «фартук» и убираем его в сторону.
Демонтаж фартука

На этом, работы по демонтажу «фартука» панели приборов можно считать оконченным и можно приступать непосредственно к работе с лампами.

Подготовка к замене лампочек на панели приборов

Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

Выкручиваем болт с одной, а потом и с другой стороны.

Сейчас панель держится только на фишках питания

При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

Визуальный осмотр

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

Два разных типа диодных ламп: обычная и диодная

При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

Порядок установки новых лампочек

При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
Выкручиваем его против часовой стрелки, соблюдая аккуратность.
Демонтируем патрон с лампочкой аккуратно.
Когда патрон оказался у вас в руке, аккуратно достаём лампу, чтобы не сломать её.
Далее, на её место вставляем новые лампы или светодиоды, строго соблюдая полярность.
Диодная лампочка готова к установке.

Обратите внимание, на то, что форма светодиодных ламп имеет форму квадрата, а так как она отличается от обычных лампочек, лишнее необходимо просто сточить.

После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.
Диодные лампы светят ярче и лучше.

Заключение

После того, как панель приборов будет собрана, ещё раз проверьте правильность сборки, а так же качество выполненных работ. Особое внимание обращайте на подсветку стрелок и отдельных элементов панели приборов.

Диоды в приборную панель ваз 2114

Подсветка приборов в автомобиле ВАЗ 2114, в штатном варианте имеет зеленый цвет шкалы спидометра и тахометра, и красный цвет стрелочек. Далеко не каждому понравится такое сочетание цветов, особенно учитывая то, что подсветка кнопок на панели, тоже зеленого цвета. Также, если машина находится длительно время в эксплуатации у одного и того же водителя, однотонная подсветка будет очень быстро надоедать, и тогда, появится желание поменять подсветку приборов на другую, более свежую.

Сразу может возникнуть вопрос: «как это сделать?». На ВАЗ 2114, замена подсветки приборной панели производится довольно нетрудно. Причем, большинство владельцев данной модели ВАЗ, делает это своими руками. Давайте рассмотрим порядок действий и принцип работы детально.

Порядок работы

Замена подсветки на ВАЗ 2114, начинается с покупки комплекта светодиодных ламп, нужного Вам цвета. На панели приборов, имеются несколько датчиков и показателей, которые нуждаются в определенном количестве диодов, для обеспечения нормальной их видимости для водителя, особенно в темное время суток. Поэтому, перед тем как покупать комплект ламп, рассчитайте необходимое количество светодиодов на каждый прибор. Например, на датчик тормозов, нужно 3 лампочки.

Расположение лампочек на приборке

Покупать желательно с запасом, хотя бы на 5 – 10 ламп больше. Так как, при установке, Вы можете повредить одну из цепей, и светодиоды не будут работать. Это часто случается у тех, кто проводит данную работу впервые.

Начинать работу нужно со снятия панели приборов, а также, отключения сопротивления. Далее, аккуратно вынимаем лампочки старой подсветки из заводских патронов. На обратной стороне панели ВАЗ 2114, имеются специальные патроны, предназначенные для установки светодиодных лампочек подсветки.

После того, как старая подсветка будет демонтирована, аккуратно сточите головки светодиодных ламп, под необходимый размер. Если данная работа производится впервые, то тут Вам, скорее всего, и пригодятся запасные диоды. Далее, когда головки будут подготовлены, их необходимо установить на панель приборов. Замена лампочек, должна производится строго по такой же полярности, как в штатном варианте.

После того, как как диоды будут на своих местах, их нужно закрепить. Не в коем случае не используйте для этого шурупы. Скотч, также не подойдет для такого дела. Выбирать крепежный элемент, нужно с расчетом на то, что он будет немного нагреваться. Для этого, идеально подойдет силиконовый клей. Он не попортит поверхность панели, благодаря своей мягкой консистенции, и надежно закрепит лампочки в патронах.

Теперь, нужно проверить качество проделанной работы. Для этого, не устанавливая панель на место, включаем зажигание, и смотрим результат. Если всё работает так, как и должно, значит замена произведена верно. Если же есть какие-либо несоответствия, значит Вы, скорее всего, нарушили полярность подключения лампочек подсветки на ВАЗ 2114. Для устранения неполадки, Вам нужно будет найти схему подключения, и перепроверить: все ли лампочки на своих местах. Если же, после включения зажигания, подсветка не загорелась вовсе, то тогда, нужно проверить целостность проводов. Провода, установленные на диодных лампах, достаточно тонкие, и запросто могут сломаться под изоляцией, или вовсе порваться. Так что, будьте осторожны в обращении с ними.

Сборка

Когда Вы удостоверились в том, что все лампочки на ВАЗ 2114 работают правильно, можно приступить к сборке панели. Для этого, все провода подсветки, выводятся на плату, и аккуратно крепятся с помощью паяльника. Крепить их на плату, тоже следует в определенной последовательности, иначе подсветка может не работать. Если провода слишком длинные, их следует укоротить, чтоб они не перегибались, и не попали в пазы защелок, между торпедо и приборной панелью, при установке. Иначе, провода запросто испортятся.

При подключении привода стрелок, также следите за тем, чтоб они не деформировались. Теперь, панель приборов можно вставлять обратно в пазы, и фиксировать шурупами. Стрелки показателей необходимо выставлять при выключенном зажигании, на нулевом делении. Далее, последняя проверка: поворачиваем ключ зажигания, и если всё работает, то процедура замены выполнена правильно, и новая подсветка будет радовать глаз. Ну, а если что-то не работает, то, скорее всего, Вы повредили провода, при установке панели на торпедо.

В таком случае, разберите всё снова, и проверьте целостность проводов.

Опции темы

Поиск по теме

светодиоды в приборную панель — почему так быстро перегорают.

заменил в грации лампочки на светодиоды. за пару месяцев потухло 2 шт. и до этого слышал, что быстро тухнут. как же так? ведь должно быть наоборот, светодиоды должны быть более живучие чем лампочки?

Они обычно, на 12 вольт рассчитаны. А генератор больше выдаёт. Вот они и сгорают.
Стабилизатор нужен.

на какие? типо китайские лампо-диоды? 🙂 Если да, так они просто низкокачественные.

неправильно электрическая часть сделана

просто откровенно-китайские сд → откровенное овно..

закон рынка: «чем быстрее выйдет из строя, тем быстрее купят снова..»

горят однако годами, если Imax не превышать

мы тоже поставили, быстро перегорели, диодная лента оказалась выходом, посоветовали добрые люди и есть очень хорошая ветка)
Стайлинг и тюнинг приборных панелей автомобилей!

На свежих японках вся подсветка на панелях светодиодная,а сама панель неразборная. т.е не предпологается замена светодиодов-они у них почти вечные.Все проблемы от подключения .Ток светодиодов надо ограничивать и каждый в отдельности.

так все-таки дело в качестве диодов, или они гарантированно будут лететь?
зачем же они тогда продаются с цоколем как на лампочках подсветки?

да перегорают заразы, поставь ленту не парься

Обычно последовательно со светодиодом ставят сопротивление 500 ом.
И вообще светодиоды предназначены в качестве индикаторов а не освещения.

так было в восьмидесятые.
с тех пор ситуация несколько изменилась.. )

У светодиада, как полупроводникового прибора есть свой максимальный ток. В МилиАмперах. Обычно указывается Даже рабочий ток. (примерный даташит http://lib.chipdip.ru/258/DOC000258581.pdf). Например 20мА. Т.е. при напряжении 14,5вольт. Нам надо ограничить ток в цепи до 0,02А. 14,5/0,02 = 725ом. (т.е. 730ом -750ом, вроде ближайщие номиналы).

другими словами, если уж продается сд с цоколем под лампочку подсветки, значит должны были подумать производители и встроить в него резистор. может в этом дело? может я брал без резисторов?
если настроить сд на 14 вольт, он же не должен перегорать в автомобильной сети?

в случае с диодом в цоколе, часто, чтобы сэкономить на диоде, производитель вводит его в режим близкий к максимальному току или даже превышает его (ставит резистор меньшего номинала). так можно получить более яркое свечение за меньшие деньги

как следствие — быстрое выгорание светодиода

чтобы получить яркое надежное свечение, нужно брать сверхяркие светодиоды. но там и ценник у них — от30 руб/штука

в случае с диодом в цоколе, часто, чтобы сэкономить на диоде, производитель вводит его в режим близкий к максимальному току или даже превышает его (ставит резистор меньшего номинала). так можно получить более яркое свечение за меньшие деньги

как следствие — быстрое выгорание светодиода

+мульен, уже тоже заценил цокольную лампу, там ваще светики грелись держать нереально было.

Замену лампочек подсветки и индикации несложно произвести самостоятельно практически на любом автомобиле. Сегодня мы вместе рассмотрим, как можно своими силами заменить лампочки в приборной панели автомобиля ВАЗ 2114.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

плоская отвертка или нож;
достаточно длинная крестовая отвертка.

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

Читайте также: Лада веста кросс седан дата выхода

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате). Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника. Если ты не силен в электротехнике, то всегда можно обратиться к знакомому электрику, причем необязательно к специалисту по ВАЗу.

Теперь ты сможешь самостоятельно заменить лампы подсветки и индикации в приборной панели ВАЗ 2114, а при необходимости даже устранить простую неисправность в их питании своими руками.

Контрольные лампочки ваз 2114 – АвтоТоп

Панель приборов автомобиля ВАЗ 2114 является главным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображены в схемах. В статье рассматриваются основные элементы панели, дается расшифровка значков и кнопок приборной панели, а также схема их расположения.

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

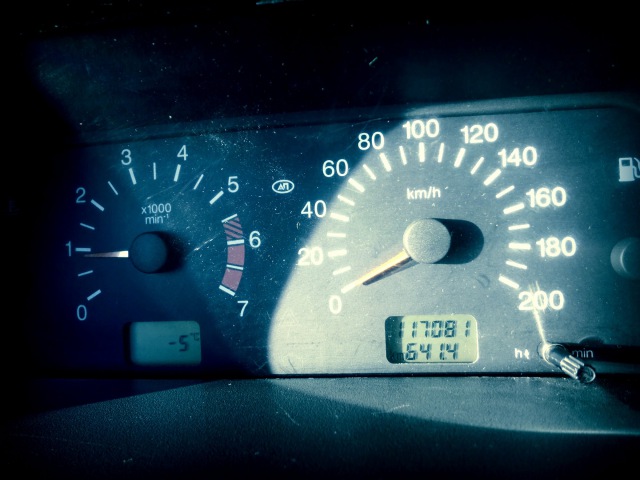

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

разобрать панель;
снять щиток;
сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

Изображение	Обозначение
Канистра с каплей	Сигнализирует, что уровень масла в катере ДВС опустился ниже минимально допустимого, горит значок красным цветом.
Дворники и фонтанчик	Сообщает о том, если остаток омывающей жидкости в бачке составляет меньше одного литра. Индикатор начинает светиться оранжевым цветом.
Термометр	Светится оранжевым цветом, если в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверьми	Горит красным цветом, если не закрыта одна из дверей.
Значок перечеркнутой лампочки	Означает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокам	Сигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Человечек с ремнями безопасности	Сообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щитка	Загораются соответствующие лампочки при включении правого или левого поворотника.
Красный треугольник	Загорается при аварийной остановке.
Check Engine	Сигнализирует о неполадках с двигателем. Горит красным цветом.
Синяя лампочка	Горит при включении дальнего света
Зеленая лампочка	Горит при включении света ближнего
	Канистра с каплей жидкости красного цвета	Загорается, если давление масла не отвечает требованиям, то есть падает ниже необходимого уровня.
Буква «Р» в круге	Горит, если отключен ручной тормоз.
Аккумулятор	Светится, если разряжена аккумуляторная батарея.
Восклицательный знак в круге	Горит красным, если недостаточный уровень тормозной жидкости.

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

технические характеристики транспортного средства, степень его безопасности на момент движения;
наличие бензина, уровень рабочих жидкостей;
информация о динамике движения: скорости, оборотах коленвала и др. ;
эксплуатации различных приборов автомобиля;
прочая полезная информация, например время, температура и др.

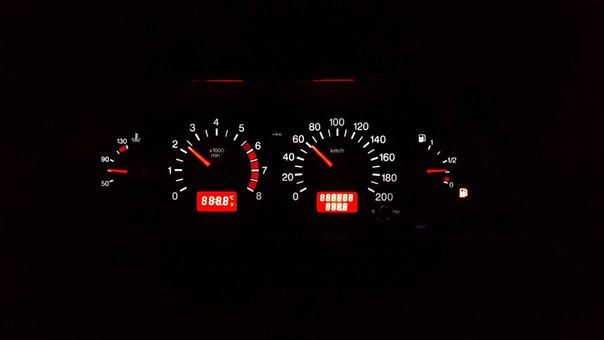

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

Если на приборной панели начинают подсвечиваться какие-либо индикаторы, следует сразу реагировать на это. Вовремя обнаруженная и устраненная неисправность даст возможность избежать проблем в пути и продлит эксплуатационный срок автомобиля.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

Последние комментарии:

Игорь: Нет у меня штуцера, дроссель электронный, как быть
Денис: Всем привет. на вентелятори провода к чему цепляться?
Вова: Сделал все как на картинке , только не установил новый прикуриватель.П [. ]
Мухтар: Ребята саламалейкум всем у меня такая проблема стрелки на панели а име [. ]
Виталий: Здравствуйте,у меня ваз 2115.Недавно столкнулся с такой проблемой-при [. ]

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;
II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:
– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;
– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

12 – блок клавишных выключателей включают в себя следующие:
– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;
– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
– текущего расхода топлива;
– среднего суммарного расхода топлива;
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;
1 – все места заняты;
2 – все места заняты и груз в багажном отделении;
3 – один водитель и груз в багажном отделении.

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео

Замена лампочек панели приборов ВАЗ 2114, 2115. Видео

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

“>

Замена лампочек в приборной панели ВАЗ 2114

Контролировать текущее состояние автомобиля помогает обратная связь от транспортного средства. Отечественные и зарубежные конструкторы выполнили ее в виде световых сигнальных индикаторов. Их в изобилии удастся обнаружить, рассматривая, например, щиток приборов ВАЗ 2114. Все огоньки разделены по группам и отображаются определенным цветом.

Необходимость в приборной панели

В зависимости от того, какое количество всевозможных жизненно важных систем установлено в транспортном средстве, от стольких элементов инженеры могут отводить дистанционную световую диагностику. Водителю легче и быстрее будет узнать о работоспособности авто в целом, если данные будут оперативно предоставляться непосредственно во время движения.

Важно понимать, что иногда скорость получения информации водителем о текущем состоянии машины в пути способна предотвратить ДТП.

Основываясь на показаниях приборной доски, водитель принимает решения по управлению транспортным средством. Если же не горит подсветка панели приборов, то необходимо самостоятельно либо со сторонней помощью восстановить работоспособность модуля. Иначе в условиях потери информативности управление будет существенно осложнено либо полностью невозможно.

Автопроизводители обеспечивают собственный продукт эргономичными и максимально информативными панелями. При этом обеспечивается задача, при которой не допускается чрезмерная перегруженность световыми иконками. Все они должны быть максимально понятны и просты в прочтении.

О том, сколько лампочек располагать в каждой марке авто, решает сам производитель, так как единого стандарта в подобной ситуации не предусматривалось. Основными задачами, которые выполняет приборная панель, являются:

выводится актуальная информация о работе двигателя;
предоставляются данные о работоспособности важных систем безопасности;
контролируется целесообразность использования всех агрегатов в автомобиле;
указываются дополнительные факты, к котором относится ориентировочный запас топлива, время в пути и километраж, окружающая температура, текущее время и пр.

Под каждый световой индикатор подобрана соответствующая легко считывающаяся световая иконка.

Потенциальные проблемы

Перед тем как поменять лампочки на панели приборов ВАЗ 2114, стоит знать, что в этой марке автомобиля встречаются определенные сложности, характерные для большинства этих легковушек. С подобными проблемами пользователи могут встречаться спустя непродолжительный период эксплуатации.

Зачастую автовладелец в какой-то момент замечает, что не работает на приборной доске подсветка. Фактор может оказаться незаметным для тех, кто использует авто в дневное время, но для водителей, эксплуатирующих машину в ночной период, данное происшествие является критичным. Подобный фактор способен привести к ДТП либо провацированию аварийной ситуации на дороге.

Минимизировать потенциальную угрозу помогает своевременная замена лампочек в приборной панели ВАЗ 2114. Для выполнения операции придется демонтировать лицевую часть приборки, чтобы успешно добраться до нужных контактов.

Как своими руками разобрать панель

Для самостоятельного демонтажа придется выполнить некоторые операции в следующей последовательности:

В первую очередь понадобится крестовая отвертка, чтобы выкрутить три самореза, удерживающих основную планку.
Далее потребуется провести аналогичную операцию с пятью следующими саморезами, удерживающими каркас на кузове транспортного средства.
Важно откинуть минусовую клемму АКБ, а при наличии аудиосистемы отсоединяем ее от колодки общего пучка кабелей.
Во время разъединения жгута вынимаем кабель, отвечающий за подсветку пепельницы, и разъединяем штекер от прикуривателя.
Перед тем как снять панель приборов, удаляем рукоятки с рычагов, чему помогает плоская отвертка или аналогичные демонтажные приспособления.
Слегка оттянув на себя всю плоскость, удаляем рукоятку электровентилятора отопительного модуля.
Пара верхних и пара нижних саморезов должна быть выкручена около комбинации приборов.
На следующей стадии избавляемся от саморезов, расположенных за панелью.
Разъединяем накладку, которая фиксируется парой саморезов.
Убираем ее в сторону.
Каждый разъем проводов рекомендуем заранее намечать (паровать) сходными метками, чтобы впоследствии быстро и просто провести обратный монтаж.
Для выкручивания кронштейна рулевой колонки понадобится головка ключа на «8».
Светодиод зафиксирован саморезом с головкой под крестовую отвертку.
Вывинчиваем метизы, удерживающие блок управления отопительной системой.
По завершении снятия внешней атрибутики стоит избавиться от декоративной вставки.
Потом, используя ключ на 21, вывинчиваем гайку.
Вывинтив саморезы с мест крепления, демонтируем панель.

Этот способ помогает грамотно и аккуратно снять панель на ВАЗе, не поломав крепежные части или защелки. Для ремонта тыльная сторона будет полностью доступной. Сборка осуществляется в порядке, обратном разборке.

Расшифровка световых обозначений

Чтобы правильно и своевременно реагировать на сигналы от различных автомобильных систем, необходимо знать обозначение значков на панели приборов ВАЗ 2114. Их унификация помогает быстро сориентироваться даже интуитивно.

Разберем символы и их расшифровку более детально:

Машина с открытой дверью. Световой сигнал загорается в том случае, когда одна или несколько дверей на данный момент открыты.
Капля около канистры. Появляется символ при существенном понижении уровня масла в моторе, когда объем остается меньше допустимого.
Фонтан и «дворник». Индикатор оранжевого цвета горит при снижении объема омывающей жидкости до 1 л.
Символ термометра. Загорается оранжевый значок, когда в расширительном баке падает уровень охлаждающей жидкости.
Окружность с боковыми черточками. Проблемы с тормозной системой либо существенный износ колодок.
Перечеркнутая лампа. Стоит проверить работоспособность стопов или габаритов.
Пара стрелок вверху щитка. Загораются зеленым светом после включения поворотника в любую сторону и моргает до выключения водителем.
Фигурка, пристегнутая ремнями безопасности. Водитель либо один из пассажиров не пристегнут.
Треугольник. Красная фигурка моргает после включения кнопки аварийного сигнала.
Синяя лампа. Загорается значок при переключении фар на дальний свет.
Зеленая лампа. Светится после включения ближнего света.
Check Engine. Сигнал появляется на панели в зажженном виде при неполадках с мотором.
«P». Латинская буква станет светиться после включения ручного тормоза (поднятия ручника).
Иконка АКБ. Когда длительное время горит прямоугольник в виде аккумулятора, то стоит уделить внимание батарее либо генератору, так как отсутствует зарядка АКБ.
Восклицательный знак. Иконка станет видна, если требуется долить тормозной жидкости из-за падения ее объема ниже установленного производителем уровня.

Стоит учитывать, что вначале запуска мотора все иконки могут моргнуть одновременно. Поэтому водитель сможет выявить участки, где требуется заменить лампочку.

Монтаж новых ламп

Для правильной замены действуем по алгоритму:

При выявлении неисправности в каком-либо месте, вывинчиваем патрон полностью.
Следует учитывать направление вращения, ведь все резьбы – правые.
Не прикладываем значительного усилия, так как можно повредить посадочное гнездо.
Вынимаем неработающую лампу из выкрученного патрона.
В посадочное гнездо устанавливаем новую лампу либо светодиодный элемент с соблюдением полярности.

После установки элементов на свои места, необходимо проконтролировать их работоспособность. Для этого накидываем колодки, соединяя с соблюдением полярности. Если заметны какие-то следы коррозии или окисления в контактах, то рекомендуем их зачистить, чтобы обеспечить лучший контакт.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как заменить лампочки на панели приборов ваз 2114

Главная » Блог » Как заменить лампочки на панели приборов ваз 2114

Замена ламп в приборной панели ВАЗ 2114: инструкция

Назначение ламп на приборной панели ВАЗ 2114

Стандартная приборная панель автомобиля ВАЗ 2114, где:

Стрелочный указатель температуры жидкости.
Обороты двигателя (частота вращения коленчатого вала).
Включен левый указатель поворотов.
Включен правый указатель поворотов.
Указатель скорости движения.
Указатель уровня топлива в баке.
Указатель критического уровня топлива (6-76 л).
Включены габаритные огни или фары ближнего света.
Критически низкий уровень тормозной жидкости.
Включены фары дальнего света.
Кнопка управления часами и сброса суточного пробега.
Счетчик суточного и общего пробега.
Включены аварийные огни (все указатели поворотов мигают).
Неполадки двигателя и его систем.
Часы и температура.
Нет зарядки аккумуляторной батареи.
Включен стояночный тормоз («ручник»).
Низкое давление масла в картере.
Резервный индикатор.

Индикаторные лампы и лампы подсветки относятся к системе безопасности, и отказ любой из них может привести к серьезной аварии. Именно поэтому очень важно следить за их исправностью и своевременно менять. к содержанию ↑

Как снять приборную панель

плоская отвертка или нож;
достаточно длинная крестовая отвертка.

Места крепления декоративной накладки

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой.

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Приборный щиток ВАЗ 2114 с тыльной стороны

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

к содержанию ↑

Проверка и замена ламп

Тем не менее я бы рекомендовал поменять их все, особенно если стоят в модификации ВАЗА лампочки накаливания (а это почти всегда так). Поскольку неизвестно, сколько протянут старые, а снова разбирать щиток приборов, скажем, через неделю — нерационально.

к содержанию ↑

Какие лампочки нужны для ВАЗ 2114

Лампа подсветки в патроне и без него

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Если решено ставить на ВАЗ светодиодные лампы, то лучше покупать их с патроном. В противном случае шкала может неравномерно освещаться, а светодиоды будут оставлять на лицевом стекле световое пятно. к содержанию ↑

Почему может не работать или некорректно работать

Оборван минусовой провод – в этом случае не горят все лампы.
Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Совсем нелишним зачищенные дорожки покрыть любым нитролаком, к примеру, лаком для ногтей, чтобы защитить их от влаги в будущем. Естественно, контакты, к которым подключаются лампы, лаком покрывать не нужно.

Выясняем, как поменять лампочки на панели приборов ВАЗ 2114

Лампочки, которые расположены на панели приборов, имеют свойство выходить из строя. В этом нет ничего страшного, однако в случае, если это произойдёт прямо во время движения автомобиля, возможно возникновение любых неприятных ситуаций. Замена лампочек в приборной панели ваз 2114 — это далеко не самая простая задача, однако если следовать советам, которые представлены ниже по тексту, справиться с этой задачей сможет каждый. Так как поменять лампочки на панели приборов ВАЗ 2114?

ВАЗ 2114 обладает множеством положительных качеств, однако с приборной панелью этого автомобиля у многих автолюбителей возникают серьёзные проблемы. Она недостаточно качественная, поэтому многие элементы панели со временем выходят из строя. Как же поменять лампочки, которые нуждаются в срочной замене? Какие инструменты могут для этого потребоваться? Ответ на эти и другие вопросы можно найти ниже.

Особенности функционирования лампочек на приборной панели

Приборная панель ВАЗа нужна для того, чтобы информировать автолюбителя о любых процессах, происходящих в автомобиле. Это означает, что с помощью приборной панели можно контролировать состоянием машины, а также следить за вождением. Кроме этого, именно приборная панель нужна для того, чтобы диагностировать те либо иные неисправности. Всё это означает, что лампочки на панели загораются не просто так, а по каким-либо определённым причинам.

Одна из самых распространённых причин поломки лампочек — это длительное время использования. Ещё одна причина заключается в проблемах с контактами. Практически любая деталь автомобиля требует замены через определённый промежуток времени. Лампочки не являются исключением. А для решения некоторых проблем может потребоваться помощь электрика.

Важное значение каждой лампочки

Если одна из ламп всё-таки сломается, то её следует как можно скорее заменить. Всё дело в том, что каждая лампочка сигнализирует о той либо иной неисправности. Если одна из них сломана, то водитель не сможет узнать о том, что у него, например, заканчивается топливо. Это может привести к довольно неприятным последствиям.

Бывает и так, что лампочка сигнализирует о нарушении топливной системы. Это довольно серьёзная неисправность, поэтому решать её нужно срочно.

Что необходимо для того, чтобы заменить лампочку своими силами

На любом современном автомобильном рынке можно найти массу лампочек для панели. Более того, они имеют огромное количество отличий друг от друга, поэтому каждый водитель может подобрать лампочку на свой вкус.

Светодиодные лампочки для панели ваз 2114

Дешёвые модели лампочек имеют средние характеристики, а модернизированные лампочки и вовсе могут придать панели приборов другой внешний вид. Во время выбора лампочки для панели приборов ВАЗ 2114 лучше всего отдавать предпочтение стандартным лампочками. Они самые долговечные и надёжные.

Некоторые опытные мастера и вовсе производят замену штатных лампочек на светодиоды, однако стоимость светодиодов существенно выше, нежели дешёвых моделей лампочек для ВАЗ 2114.

Как поменять лампочки на панели приборов ВАЗ 2114

Для того, чтобы произвести замену, требуется:

Одна отвёртка под крест.
Несколько новых лампочек.

В самом начале нужно снять декоративную накладку. Она держится на специальных креплениях, поэтому здесь нужна отвёртка. Именно с её помощью можно сделать всё, что нужно.

Снятие декоративной накладки

Ключевое условие, которое нужно соблюдать во время замены лампочки, — это аккуратность.

Для снятия декоративной накладки нужно отсоединить её с самого нижнего края. Когда это будет сделано, то необходимо потянуть край на себя. После этого надо приступить к верхнему краю.

Когда с декоративной накладкой будет покончено, наступает самый сложный этап работы.

В самом начале надо отсоединить провод, который направлен к прикуривателю.
Теперь надо открутить саморезы накладки приборной панели. Они располагаются как в верхней части накладки, так и в нижней.
Когда эта задача будет выполнена, можно приступать к процессу снятия. Для этого придётся приложить некоторые усилия.
Пришёл черёд проводов. Все проводу надо отсоединить. Это касается проводов как от «аварийки», так и от часов и т.д.
Один из самых сложных этапов — это процесс снятия панели. Для того, чтобы сделать это как можно скорее, нужно выкрутить все саморезы. Дело в том, что приборная панель держится именно на саморезах.
На последнем этапе нужно снять патроны лампочек, которые неисправны. Для аккуратного снятия потребуется провернуть патроны против часовой стрелки. Когда это будет сделано, надо заменить неисправные лампы на новые. После этого остаётся только провести монтаж панели приборов.

Схема разборки панели ваз 2114

Альтернативный метод замены лампочки в приборную панель ваз 2114

Разобрать панель приборов ВАЗ 2114 можно и другим методом.

сначала надо открутить 3 самореза. После этого нужно провести демонтаж накладки;
на следующем этапе требуется снять экран;
теперь пришло время отключения жгута проводов, которые нужны для прикуривателя;
также потребуется снять рукоятку с рычага;
теперь снимается крепеж электровентилятора;
следует открутить болты кронштейна рулевой колодки;
демонтаж патронов;
теперь пришло время открепить лампу для гидрокорректора. Здесь может потребоваться ключ на 21;
осталось снять саморезы, расположенные как снизу, так и сверху.

Особенности замены лампочки в панель приборов ВАЗ 2114

В приборной панели можно насчитать 13 ламп, однако далеко не все из них можно заменить. К сожалению, замене подлежат только 8 лампочек.

Перед тем, как начать процесс замены лампы, нужно очистить контакты в случае, если на них есть какие-либо следы окисления. Иногда нужно менять не лампу, а только патрон к ней.

Перед тем, как покупать новые лампы для панели, нужно посчитать общее количество устройств, которые нужны для датчиков.

Не стоит забывать и про проверку. Если новые лампы не работают, то это означает, что замена была произведена недостаточно правильно. Возможно, что причина заключается в том, что новая лампочка имеет какой-либо дефект.

Боковые винты крепления приборной панели

Если лампочка не горит, то причиной неисправности может быть нарушение работы контактов. Это достаточно серьёзная проблема. Для того, чтобы решить её как можно скорее, может потребоваться помощью квалифицированного электрика.

Ещё один актуальный совет касается современных тенденций. Некоторые автовладельцы ищут не стандартные лампочки для своего ВАЗа, а модернизированные. Необходимо знать, что модернизированные лампочки могут иметь какие-либо существенные дефекты. В итоге это может привести к поломке панели приборов. Для того, чтобы снизить вероятность столь неприятного сценария развития событий, лучше всего отдавать предпочтение стандартным лампам для модели 2114.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Вывод

Выполнить эту работу под силу многим автолюбителям. В этом нет абсолютного ничего сложного, поэтому будет вполне закономерно, если владелец ВАЗа не будет обращаться в сервисный центр из-за столь незначительной неисправности.

Если справиться со всеми задачами самостоятельно, можно сэкономить немаленькую сумму денег. Дело в том, что в сервисном центре могут предложить заменить не одну лампочку, а всю приборную панель. Замена приборной панели ВАЗ 2114 будет стоить намного дороже.

Опубликовано 16 декабря 2017

Как на ВАЗ-2114 поменять лампочки на панели приборов: фото, видео

Видео с заменой лампочек на приборной панели ВАЗ-2114:

Следовательно, как только вами будет обнаружена нерабочая лампа на панели приборов ВАЗ-2114, её следует незамедлительно менять, а как это сделать, подробно написано ниже в нашей статье.

Причины выхода из строя лампочек на приборной панели

Старая перегоревшая лампочка подсветки приборной панели в патроне

Причин тому, что лампы панели приборов вышли из строя может быть несколько:

Лампы накаливания перегорели, либо в случае со светодиодными аналогами, перестали работать дорожки.
В цепи электроприборов возникла неисправность (произошёл обрыв, либо окисление контактов – прим.).
Блок предохранителей вышел из строя.
На контактной плате панели приборов возникли повреждения.
Происходит замыкание на «массу».

Для того, чтобы разобраться ближе с этой неполадкой, необходимо провести демонтаж панели приборов.

Демонтаж «фартука» приборной панели

Первым делом снимите минусовую клемму с аккумуляторной батареи.
Затем, выкрутите все винты фиксирующие накладку торпеды по правую ногу с водительской стороны, после чего проделайте точно такую же процедуру с накладкой на пассажирской. Расположение всех болтов отмечено красным маркером. Демонтаж боковой накладки со стороны водителя Демонтаж боковой накладки со стороны пассажира
Далее, для простоты демонтажа, освободите с места фиксации кожух рычага КПП.
Демонтаж следует проводить аккуратно, чтобы ничего не сломать.
Открутите по одному винту с каждой стороны тоннеля, а затем ещё один, который находится прямо под пепельницей для задних пассажиров.
Теперь, когда тоннель ничего не держит, отодвигаем его немного назад.
Следующим шагом будет демонтаж «фартука» торпеды, и для этого выкрутите 4 болта фиксирующие её у рулевой колонки и оставшиеся, которые держат её по краям центральной консоли, не забудьте демонтировать заглушку на панели и открутить фиксирующий болт.
Болты отмечены маркером.
Отключите колодку с проводами прикуривателя, магнитолы, бортового компьютера (при наличии – прим.) и кнопок.
Когда ничего больше не мешает, демонтируем «фартук» и убираем его в сторону.
Демонтаж фартука

Подготовка к замене лампочек на панели приборов

Выкручиваем болт с одной, а потом и с другой стороны. Сейчас панель держится только на фишках питания

Визуальный осмотр

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

Два разных типа диодных ламп: обычная и диодная

Порядок установки новых лампочек

При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
Выкручиваем его против часовой стрелки, соблюдая аккуратность.
Демонтируем патрон с лампочкой аккуратно.
Когда патрон оказался у вас в руке, аккуратно достаём лампу, чтобы не сломать её.
Далее, на её место вставляем новые лампы или светодиоды, строго соблюдая полярность.
Диодная лампочка готова к установке.

Обратите внимание, на то, что форма светодиодных ламп имеет форму квадрата, а так как она отличается от обычных лампочек, лишнее необходимо просто сточить.

После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.
Диодные лампы светят ярче и лучше.

Заключение

Как произвести замену лампочек приборной панели ВАЗ 2114

Перегоревшие лампочки на панели приборов — это неприятно. Без них водитель не может получить всю необходимую информацию о состоянии своего автомобиля. Приборная панель на ВАЗ 2114 никогда не отличалась надёжностью, так что владельцу этого автомобиля рано или поздно придётся менять в приборке одну или несколько лампочек. О том, какие манипуляции нужно будет провести своими руками для замены, расскажем ниже.

Причина замены

Она очевидна: лампочку в приборной панели меняют тогда, когда она перегорела. Произойти это может как из-за внезапного скачка напряжения, так и из-за истечения срока годности лампочки.

Чем заменить перегоревшие лампочки в панели приборов

Изначально в приборной панели ВАЗ 2114 стоят обычные лампы накаливания на 12 вольт, так что любую из них можно заменить новой. Это наиболее дешёвый вариант, хотя и не самый долговечный. По этой причине многие автолюбители предпочитают заменять лампочки накаливания светодиодами. Популярнее всего светодиоды марки Sho-Me. Цвета: синий, красный и белый. Производятся в Корее. Если же было решено поставить традиционные лампы накаливания, то выбор автовладельцев обычно падает на продукцию фирм Philips и Osram.

Комплект новых лампочек для приборной панели.
Отвёртка крестовая с удлинительной насадкой.
Отвёртка с плоским жалом, средних размеров.
Плоскогубцы.

Открывается кабина, провод, идущий на прикуриватель, отключается.
С помощью крестовой отвёртки откручиваются 3 самореза, удерживающие боковую панель. Кроме саморезов снизу (у пола), она удерживается пластиковой защёлкой, которая аккуратно отгибается, после чего панель снимается.
Саморезы выкручиваются, боковая панель снимается
Теперь снимается вторая боковая панель (та, что находится справа от магнитолы). Она крепится на 5 саморезах. Они выкручиваются крестовой отвёрткой, затем панель снимается.
Под снятыми панелями (слева и справа от магнитолы) есть 2 самореза, на которых держится как приборная панель, так и магнитола. Эти саморезы выкручиваются.
Выкручиваются саморезы, удерживающие магнитолу и панель
В правом верхнем углу панели, над магнитолой, имеется небольшая заглушка. Она аккуратно поддевается плоской отвёрткой и извлекается из гнезда. Под ней находится саморез. Он откручивается крестовой отвёрткой.
Этот саморез находится под заглушкой
Теперь с передней панели вручную снимается регулятор вентилятора печки. Также снимаются наконечники на рычажках дроссельной заслонки. Вручную их снять не удастся, так что сначала они немного сдвигаются плоской отвёрткой и только после этого снимаются руками.
Рулевое колесо с помощью регулятора опускается максимально низко. После этого открывается доступ к двум саморезам, находящимся на козырьке над рулевой колонкой. Они выкручиваются крестовой отвёрткой.
Теперь откручивается ещё пара саморезов, находящихся на козырьке над приборами, после чего приборная панель снимается.
Эти саморезы удобнее извлекать отвёрткой с трещоткой
Длинной крестовой отвёрткой откручиваются саморезы, на которых держится блок с приборами, после чего весь блок извлекается из ниши, от него отсоединяются все провода и разъёмы.
На задней поверхности блока, рядом с разъёмами для проводов, видны гнёзда с лампочками подсветки. Лампочки, которые необходимо заменить, аккуратно выкручиваются плоскогубцами и заменяются новыми.
Лампочки из блока выкручиваются плоскогубцами
После замены производится обратная сборка приборной панели.

Важные моменты

При выкручивании лампочек из приборного блока нельзя прилагать слишком больших усилий. Чтобы выкрутить лампочку, необходимо повернуть её против часовой стрелки примерно на 90 градусов. После этого будет слышен характерный щелчок, который означает, что крепёжные усики вышли из гнёзд, и лампочку можно извлекать.
Для выкручивания саморезов из козырька над рулевой колонкой лучше всего воспользоваться коротким воротком-трещоткой для отвёртки, поскольку места там мало и выкрутить эти винты длинной крестовой отвёрткой будет сложно.
Перед тем как отсоединять провода от блока приборов, имеет смысл пометить их маркером, чтобы не перепутать при обратной сборке.

Поменять лампочки на ВАЗ 2114 просто. Но чтобы до них добраться, автовладельцу придётся снимать приборную панель целиком, даже те её участки, которые к лампочкам никакого отношения не имеют. Такую «конструктивную особенность» автомобиля трудно назвать удобной, но, к сожалению, иного способа поменять пресловутые лампочки просто нет.

Автор: Алексей Степанов
Распечатать

как поменять лампы в щитке подсветки приборки Лады

Подсветка приборной панели ВАЗ 2114 возможна только с помощью исправных осветительных приборов. Процедура демонтажа перегоревших и установки новых изделий требует некоторых усилий и навыков. Когда понадобится замена лампочек в приборной панели ВАЗ 2114, надо знать, как это делается, чтобы не тратить понапрасну время.

Причины выхода из строя лампочек на приборной панели

Подсветка приборной доски выполняет параллельно несколько важных функций:

контрольная. Лампы загораются при возникновении отказов или неполадок отдельных узлов;
информационная. В режиме реального времени извещает водителя о состоянии важных систем автомобиля;
декоративная. В темном салоне красивая подсветка на панели приборов украшает и оживляет переднюю часть салона.

Основной причиной выхода из строя лампочек в панели приборов являются сложные условия работы — нагрев, вибрация, скачки напряжения. Это существенно снижает ресурс светильников и вызывает массу проблем:

перегорание нитей накаливания в галогеновых устройствах, отгорание токоведущих дорожек в светодиодных лампах;
обрыв проводов или появление пленки окислов на контактах;
возникновение проблем с блоком предохранителей или контактной платой;
где-то замкнуло на массу.

Перед тем, как попытаться поменять лампы, следует точно определить причину возникших неполадок, иначе получить ожидаемый результат не удастся. Важно узнать состояние предохранителей и состояние проводов. Изоляция на них часто перетирается и начинает замыкать на массу. Необходимо осмотреть проводку и заменить проблемные соединения. Кроме того, надо почистить контакты. Клеммы окисляются, способность проводить ток падает. Это относится не только к Ладам, такая опасность — общая «болезнь» большинства автомобилей.

Как выбрать лампы

Согласно действующим правилам, вмешательство в конструкцию автомобиля наказывается штрафом или даже лишением прав. Потому допустимой считается только равноценная замена на такие же лампы, использованные заводом-изготовителем. Однако, отношение сотрудников ГИБДД к подсветке приборной панели более лояльное. Это объясняется отсутствием опасности для водителей встречных автомобилей.

Большинство владельцев авто используют светодиодные аналоги взамен обычных ламп накаливания. Такой выбор объясняется существенным преимуществом ЛЕД приборов по сравнению с традиционными светильниками:

продолжительный срок службы;
низкое энергопотребление, не разряжающее аккумулятор;
отсутствие нагрева, отрицательно воздействующего на пластиковые детали.

Внимание! Единственным недостатком можно считать сравнительно высокую цену, но с момента появления ЛЕД ламп на прилавках заметно снижение их стоимости. Кроме того, ассортимент светодиодных ламп широк и позволяет выбрать недорогие экземпляры.

Все светильники подбираются по следующим параметрам:

тип патрона — 2W2;
напряжение питания — 12 В;
мощность — 12 Вт.

Иногда приходится менять все светильники. При покупке надо знать, сколько лампочек в приборной панели ваз 2114. Для полной замены потребуется приобрести:

Назначение	Количество
Подсветка панели	3 шт.
Сигнальные лампы нижнего ряда	12 шт. (обычно задействованы не все)
БСК (бортовая система контроля)	6 шт.
Сигнализатор разряда АКБ	1 шт.

Обычно в БСК изначально установлены светодиоды, так как он идет отдельным блоком. При покупке ламп для замены не обязательно приобретать патроны, они сохраняют работоспособность на более длительный срок, чем сами светильники. Всего замене подлежат 8 лампочек. Они одинаковые, при покупке следует руководствоваться типом патрона, напряжением питания и мощностью.

Инструкция по замене

Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели понадобятся:

отвертка с жалом под крест;
плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
пассатижи для демонтажа патронов;
набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.

Важно! После этого панель будет полностью освобождена, и с ней можно свободно работать.

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
запускают для проверки аварийную сигнализацию;
переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

Основные выводы

Процесс замены подсветки требует некоторого времени. Вся сложность процедуры состоит в демонтаже передней панели. Надо выполнить следующие условия:

освободить кожух от рукояток, ползунков и прочих элементов;
снять рукоятку с рычага переключения передач;
отодвинуть на себя панель, отвинтить щиток и отсоединить от него клеммные колодки.

Остальные операции просты, производятся быстро и без неожиданностей. Ошибиться при обратной сборке невозможно, колодки с проводами сделаны разными и перепутать их нельзя. Свои мысли о замене лампочек в приборке ВАЗ 2114 излагайте в комментариях.

Автомобильный светИнструкция по замене габаритных ламп на Рено Логан

Автомобильный светКак выбрать и поменять лампу ближнего света на ВАЗ 2106

Как усовершенствовать панель приборов ВАЗ-21099?

Панель приборов — одна из самых заметных деталей интерьера любого автомобиля. И ВАЗовская «девяносто девять» не исключение. Конечно, выпускалась эта модель еще в далеких девяностых годах, и сейчас щиток приборов ВАЗ-21099 имеет довольно скудный дизайн по сравнению с другими машинами. Но все же есть способ улучшить эту запчасть, и он называется «тюнинг».

Здесь перед автолюбителем есть два пути — либо купить уже протонированную панель, которая будет стоить на порядок дороже стандартной, либо доработать ее по своему вкусу, сэкономив несколько тысяч рублей и потратив пара дней свободного времени.Итак, разберемся, как модернизировать панель приборов на ВАЗ-21099.

Какие инструменты для этого нужны?

Для того, чтобы произвести тюнинг этой детали, вам потребуются паяльник, краска (лучше всего из баллончика), светодиодная лента, а также новые стрелки на панели приборов ВАЗ-21099.

Демонтаж старой панели и процесс настройки

Как начать этот долгий, но довольно увлекательный процесс? Конечно же, с разборкой старой приборной панели.И для начала нужно удалить весь пластик, то есть отделочный материал, скрывающий все лишние трещины и болты. Затем приступайте к разборке самой панели. Важно помнить — перед этим процессом всегда отсоединяйте клемму аккумулятора от аккумулятора, иначе вы можете получить удар током. Всю последовательность процесса можно посмотреть в инструкции по эксплуатации ВАЗ-21099. Панель приборов, ее особенности и крепления — там все можно узнать. А пока вернемся к тюнингу.

Итак, перед нами разобранный щиток приборов ВАЗ-21099. Чтобы улучшить его, начинаем заменять новые стрелки. Как правило, комплекты новых измерительных шкал имеют больший диаметр отверстий, поэтому при установке необходимо просверливать отверстия, делая их шире. Это сделано для того, чтобы новые стрелки не «прилипали» к доске, как это часто бывает с автомобилистами. Если вы не хотите заниматься сверлением отверстий или просто не уверены в силах, можно пойти другим путем, просто покрасив старые стрелки в любой подходящий вам цвет.Здесь главное соблюдать качество краски и выбирать только матовые оттенки, иначе шкала на панно всегда будет сиять. Даже при желании можно перекрасить и все циферблаты. Важно соблюдать точность шкалы, особенно на спидометре.

Панель приборов ВАЗ-21099 — замена лампочек

После этого приступаем к установке неоновой подсветки. Наилучший вариант — та светодиодная лента, у которой есть возможность изменять свой оттенок. Но если не хотите, можно купить обычные диоды любого цвета и смонтировать их там, где стояли старые лампы.Также при установке не перепутайте полярность, иначе после всего процесса ваша подсветка не сгорит и придется все заново собирать.

Далее устанавливаем все стрелки измерительных приборов на свои места. На этом доработка щитка приборов ВАЗ «девяносто девять» может быть завершена. Удачного тюнинга!

Мга пиндутан, лампочки, значок, индикатор. Mga pindutan, лампочки, значок, tagapagpahiwatig панель ваз 2114 обозначения

Тонкая настройка моделей плохих моделей в любой игре на хинди может быть настроена отдельно с помощью заглавной буквы.Теперь, когда вы научитесь использовать новые молотки Никифор из Вологды, они могут быть лучше всех и больше, чтобы увидеть больше ВАЗ, лучше и лучше. Как вы думаете, как хинди вы хотите, чтобы дизайн котсе, как сделать, чтобы сделать bumili? Это просто халип пилосопик, и аним, все вокруг, как напабути, мапабути и мапабути.

Как насчет тюнинга Mercedes S-Class? Чтобы сделать бомбу на всех пинто, как на тамбуре, спойлере, капроне из карбона и турецких легкосплавных дисков? Алам мо ба кунг бакит? Дахил в Алеманье, знаком с мнением дизайнеров и дизайнеров, пока не знает, как инженер тюнингованный Mercedes S-Klasse AMG, и все, что нужно.

Наслаждайтесь всеми препятствиями, а также всеми тонкостями дизайна и уникальными хитами. Это лучше всего. Теперь вы можете сделать это в салоне ВАЗ 2114, чтобы он не выглядел так, как вам хотелось бы.

Вы можете найти множество вариантов, чтобы установить панель 2114, и сделать ее для дизайна и дизайна, а также на приборной панели ВАЗ 2114, которая была настроена так, как вы хотите, чтобы ее можно было найти в косметике, на большом расстоянии. Возможные варианты написания текстов на хинди.

Создавайте эти, самые разные модели, которые работают в новой индустрии — производят балансировку настройки для моделей ВАЗ. Эта индустрия очень хороша, потому что сейчас она очень интересна, потому что теперь она интересна всем, кто любит молиться.

Настройка баланса для приборной панели ВАЗ 2114.

На хинди много, и на хинди можно читать все подряд.Все, что вы видите на приборной панели, ребята, которые они касаются. Bilang isang panuntunan, музыкальная мелодия на хинди естественна на различных инструментах и инструментах, а также на их решениях, указанных на сайте ibabaw:

Отличные решения для автомобилей ВАЗ 2114.

хинди лучшее, простое решение для приборной панели. На постоянной панели инструментов, в том числе и на разных инструментах, просмотр языкового указателя уже найден……………………………………………….Буквально этот, этот тег является лучшим для всех, кто любит разные модели. Возможна установка такого же формата. Кулаи с календарем являются очень популярными на складе, хинди испещряют свои собственные кулисы на простом и удобном страницах. Хромированный пластик или пластик, покрытый хромом, надежно закреплен на органике. Все контрольные лампы накатаны на матовый пластик, почти безупречно красивы и понятны на английском языке.На начальном этапе, это удивительный и удивительный язык, который может быть пагубутами и регулярными панелями.

Маловероятно, чтобы противостоять решению на ARS2, и это положение, как наиболее агрессивное, марахильское, в том, что касается рисования, которое нарисовано на палитре вещей. Этот инструмент суммируется с тахометром, что позволяет использовать все моторы и моторы.Это тахометр, который показывает все, что нужно для треков и многодневных гонок. С помощью нескольких комиксов, вы можете найти нужные изображения, а также легко и быстро. Если вы хотите узнать, сколько спидометра, на хинди можно узнать скорость 220 км / ч. Этот удивительный вид спорта в этом компоте представляет собой красивый монохромный цветной дисплей, расширяет пространство тахометра и показывает электронные часы в музыке 80-х годов.

Благодаря использованию бага или динамита на кошачьем, этот самый простой способ раскрыть все подробности, которые он использует, и все системы нитей. Чтобы сделать это, вы можете развернуть панель инструментов на ВАЗ 2114, если она будет работать в этом режиме.

Вы можете увидеть подробную информацию о приборной панели ВАЗ 2114, значках, лампочках и других устройствах и других устройствах.

Доступные устройства и их собственное декодирование.

Сейчас, лучшее устройство на приборной панели:

Километрахе;
Тахометр;
Указатель температуры охлаждающей жидкости;
Указатель бензина в танке.

Получить подробные сведения.

Километрахе. На ВАЗ 2114 это предусмотрено для установки индукционного спидометра, который не изменяет данные, полученные от датчика, установленного на коробке передач.Счетчик спидометра удивительно красив. Сукат является насирать от 0 до 200 километров по времени, когда это расстояние составляет 10 километров. Эти устройства могут быть ошибочными на хинди-бабабе на расстоянии 5 километров в любое время. Сенсорный спидометр может отображаться на дисплее с любой линией. Nag-uulat siya sa kasalukuyang run, and ang pangalawang — tungkol sa kabuuang run, perpekto sa kotse na ito.
Тахометр. Это лучше всего на расстоянии километра.Тахометр — это электронное устройство, обеспечивающее потрясающий сигнал от бортового компьютера и отслеживание оборотов коленчатого вала. Сукат дает 5 лет. Оцифровка — всего 10 юнитов. Максимальное количество шкал тахометра — 80. Если это число 100, то мы получим две смены. Halimbawa, масштаб 40, выберите коленчатый вал, вращающий 4000 оборотов в минуту. От 55 до 60 может вылупиться, а от 80 до пить в пуле.Это критическая перестройка, чтобы стрелки были созданы, чтобы двигать двигатель в соответствии с нагрузкой и огромным количеством оборотов. С помощью тахометра в часах и в зависимости от температуры зависает его значение.
Co. Указатель температуры Температурный режим охлаждающей жидкости является синусоидальным, если он используется для этого, точный указатель отображается на приборной панели. Это работает с тахометром, создавая оптимальную температуру.Данные получены от датчика. Он достигает 20 градусов тепла. Оцифровка выполняется с 50, с 90 до 130 с. Эта зона нагревается до отметки 105 градусов. Если стрелка работает в этой зоне, двигатель работает без перерывов, на хинди человек очень сильно перегревается и работает.
Указатель уровня топлива. Это работает на больших километрах. В суке есть номера и изображения на нескольких страницах:
1. 0 — без слов;
2. 1/2 — Это просто калахати;
3. buong tangke;
4. Изображение бензоколона в этом случае — максимальное значение;
5. Изображение заправочной станции из другого источника с оранжевой подсветкой — больше, чем на 6 литров топлива, нанесенного на воду.

Banayad na mga bombilya, mga icon tagapagpahiwatig

Изображение изображений значков на этом носителе, позволяющее создавать изображения на панели инструментов ВАЗ 2114, просто невероятно.

Иконки созданы на удивительных и красивых изображениях, которые можно использовать, чтобы создать их собственные модели, изображения. Все компьютеры созданы для создания образов.Ginagawa может быть, чтобы узнать, как работает любой водитель.

На ВАЗ 2114 с инжекторным двигателем последних версий панели управления.На панели управления нет никаких ошибок, которые можно декодировать.

Larawan	Пагтаталага
Candy icon с любимым патаком	Изображения, чтобы получить доступ к блоку двигателя на разных языках, сделать подсветку в пуле
Икона дворника у фонтана.	Хинди быстро очищает жидкость для стирки. Стиральная машина с ручным управлением изготовлена в больших объемах, значок оранжевого цвета
Термометр Icon ng	Установить охлаждающую жидкость на расширительный бачок на малом двигателе в лучшем случае. Ilaw ang Orange
Иконка с буками на пинто	Уловки на хинди сарадо. Naka-highlight na pula
Икона на бомбе	Сигнал остановки или неисправности сигнала остановки
Значок в виде круга, который можно обвести на изображениях	Сообщает о неисправностях, связанных с ремонтом, включением колодок.
Значок ремня безопасности.	Улитки, которые есть на хинди, подходят синтурону.
Icon ng dalawang berdeng arrow	Сигнал поворота на поворотник или сигнал поворота
Значок двигателя	Поиск и устранение неисправностей двигателя
Значок синей лампочки.	Nagsasalita tungkol sa paglabas
Значок зеленой лампочки.	Начать работу с поиском ответов.
Предназначены для автомобилей ВАЗ 2114, выпущенных до
Значок красной канистры с логотипом	Сигнал, подаваемый на язык, создается аварийное давление масла
Значок с надписью «P» на изображении	Сигнал на хинди не работает вручную
Imahe ng baterya	Lumiliko kapag ang аккумуляторная батарея разряженная
Значок восклицательного знака на кружке.	Это может быть пула, люди, чтобы сделать антагонизм заранее.

Пиндутан и родословная

Сейчас работает прямо на автомобилях, они могут быть связаны с приборной панелью ВАЗ 2114.

Пиндутан в любое время суток на расстоянии километра, когда вы можете выбрать температуру и время на цифровом дисплее. Вы можете сделать это за 5 секунд после того, как сбросить все текущие данные.
Двойная кнопка с переключателем. Вы можете быстро нажать на кнопку суката, и он будет с головной нагрузкой — быстро и быстро.
Пиндутан с подсветкой хода и головной нагрузки передних противотуманных фар.
Пиндутан с оглядкой на противотуманные фары.
Регулярно работает отопительное окно.

На катунайан, хинди махирап читать на всех пиндутанах, тегах и палатандаанах.Наша панель приборов ВАЗ 2114 может быть полезна для этого. Это лучший умопомрачитель, который знает тегубилин и делает его лучше.

В любом случае, вы можете изменить параметры приборной панели. Если вы хотите узнать, как это сделать, если вы хотите знать, как это работает, halimbawa, вы можете слушать его в часах и на хинди естественным образом в жизни.

— Этот парень информирует о том, как получать данные в реальном времени.Сделайте это в торпеде, в первую очередь для водителя.

Тинддер ВАЗ 2114, 2113,2115.

Разные панели с элементами татуировок uri:

Предоставление бомбардировок, обеспечивающих поддержку различных видов деятельности, предназначенных для использования сасакьянов, языков, взглядов и других людей;
Километрахэ на тахометре;
Выберите элемент для выбора режима спидометра.

Gayundin, концепция «инструментария» предназначена для того, чтобы принимать сигналы, звуковые сигналы для вас, и другие команды на компьютере.

Схема приборной панели ВАЗ 2114 получено:

Из этого артикула, позволяет отображать значки на приборной панели ВАЗ 2114, они предназначены для поиска и устранения неисправностей, а также устраняют проблемы, которые вы можете найти, чтобы устранить проблемы.

Монтажные элементы панели

Работа с приборной панелью предназначена для тахометра и спидометра, датчик для измерения расхода бензина и изменения температуры в системе управления.Сделайте наш дизайн на панели ВАЗ 2114 более детально.

— Это тагабарил, это значит, что бортовой компьютер подает и работает. Тахометр отображает данные в двух направлениях в любое время. Тахометр работает на пяти устройствах, которые переводятся в цифровую форму с каждого из них. Лучшее из двух направлений — 80.

Чтобы активировать работу двигателя, он работает, а тахометр позволяет умножить на 100.Halimbawa, если стрелка установлена на 40, установите коленчатый вал на 4000 оборотов в течение минуты.

Эта критически важная часть переоборудования, двигатель работает, а его рабочий стол может быть быстро загружен. Это устройство, которое выделяется из всего, что написано, это его результат из 6 000 вешалок 8 000 за переоборудование.

Тахометр с электронным окном позволяет получать данные в любое время при температуре окружающего воздуха.

Панелирование — это спидометр, который может быть использован на любой приборной панели. Километраж работает на секторах, расстояние до которых составляет 10 километров. Пинакаматаас на марке — 200 км.

Показан спидометр от коробки передач с другой коробкой передач. Чтобы узнать все индукционные спидометры, их можно установить на полную мощность, и они могут быть обнаружены с большой погрешностью до 5 км / ч.

Стрелка спидометра от другого экрана является электронным, позволяет получать данные о большом пробеге котла и впечатлениях от правильного просмотра. Контрольная точка может быть установлена неправильно установленным драйвером, для этого используется ручной переключатель, установленный на спидометре 200 на спидометре, после чего можно быстро запустить работу до нуля.

На панели приборов 2114 и на панели приборов ВАЗ 2113 есть четырехпластинчатый модельный датчик стрелы, который позволяет получать бензин на газ.

Датчик работает на постоянной основе: 1 — только, ½ — это все, 0 — нет.

Табличный датчик является отличительной чертой — это просто бомба, которая не дает оранжевого цвета, как бензин, который соответствует критическому минимуму. Вы можете позагорать и позагорать на расстоянии 20-30 километров, чтобы расслабиться в коттедже.

Управление системой установки

Датчик температуры охлаждающей жидкости имеет 20 юнитов.Минимальная температура составляет 50, максимальная — 130 градусов. Критическая температура зоны достигает 105 градусов, это очень важно.

Если охлаждающая жидкость не вскипает, она работает для того, чтобы использовать этот режим и малый двигатель, когда он работает в этом режиме, когда возникают серьезные проблемы, связанные с поломкой двигателя.

Датчик температуры установлен на приборной панели ВАЗ 2114, он позволяет использовать кабели, в которых датчик находится в контейнере с охлаждающей жидкостью.Возможное окисление контактного датчика, использование его для использования растворителя или датчика в любом месте.

Индикатор заездов.

Панель приборов на ВАЗ 2114 может включать в себя изображения, количество доступных значков:

Наслаждайтесь отображением значков на панели инструментов. Подробности:

Получить информацию о двигателе.Это критически важная смазочная жидкость, которую можно приготовить на апельсине. Этот язык является директивой, которая позволяет задействовать его тегапагпахиватиг на это;
Этот способ помогает добиться успеха в том, что касается словосочетания саламин на катаване. Бачкек разработан для 5 литров жидкости, его можно использовать в двух разных форматах на 1 литр;
Датчик состояния системы управления двигателем.Это самые лучшие функции, которые используются в обычном режиме;
Открывает незакрытые пинто. Pulang pagkasunog;
Наслаждайтесь, когда вы слышите суки или люди с ламповыми сигналами. Кулинария активного образа жизни пула;
Простая бомба, не требующая особого внимания, чтобы использовать прочные прокладки (1,5 мм). Это из-за того, что вы всегда можете выключить коттедж;
Tagapagpahiwatig na nagpapahiwatig na ang driver ay hindi naka-fastened kaligtasan sinturon.

Восклицательный знак на панели инструментов в любой момент: чтобы установить стартовый котел, и вы можете добавить жидкость заранее. Bilang isang panuntunan, ang dahilan sa pangalawang bersyon.

Чтобы решить эту проблему, решить проблему и использовать контактные датчики, связанные с TK, работать с постоянным доступом, для безопасного использования.

Значок двигателя имеет панель, созданную с помощью этой лабораторной работы, которая позволяет использовать его на хинди.Если вы не знаете, как проверить двигатель «Проверить двигатель», это поможет устранить все возможные неисправности. Лучшее, что нужно знать о диагнозе, поможет вам защитить себя от возможных проблем.

Панель приборов

На панели управления может быть несколько значений:

Выставлено панелей приборов ВАЗ 2114. Подержано:

Унанг, парень:

Откройте / откройте меню других.Обратите внимание на потрясающие вещи, которые уже несут в себе;
Pindutan sa при выключенном свете фар;

Икалаванг, парень:

Установить / убрать передний туман. Чтобы создать туман, он является естественным, что создает впечатление о них;
Pagsasama / huwag paganahin ang hulihan fog;
Включение / выключение обогрева стекла в каждом отдельном случае.

Малайзия, открывающая доступ к сайтам с помощью своих любимых сайтов.Дахиль в любом месте, может сделать это с помощью панели управления.

В этой статье, созданной специально для промышленности России, можно использовать панели приборов на ВАЗ 2114, ВАЗ 2115.

Эта панель представляет собой обширную программу, которая любит множество различных мастеров, которые позволяют получить доступ к сербисам мастеров, которые они используют, по их изучению.

Есть множество инструментов для любого другого человека, который использует его в своих целях, он может быть разработан для детального изучения и установки 21 приборной панели ВАЗа на панели инструментов. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Алам мо, панель инструментов важна для получения подробной информации о просмотре всего или парадах в центре управления двигателем.

Samakatuwid, это очень важно, чтобы сделать это во всех возможных вариантах, чтобы установить все необходимое, чтобы подключиться к другим важным устройствам.

Это говорит о том, что это повешено на 15 бесплатных рублей, и все это дает возможность использовать его сарили на хинди.

Кахит с сиденьями, которые можно найти на хинди, вы можете делать, халимбава, эти слова открыты для вас или с другими маленькими битаками.

Установите панель приборов ВАЗ 2114, заводская установка.

Этот новый хинди был создан из разных уголков, с помощью педального драйвера, винта с креплением на внутренней подкладке консоли, сделанного вручную на фотографиях.

Пансин! Чтобы использовать различные схемы в электрических цепях, необходимо использовать их из батареи.

Подключите разъем или радиоприемник, чтобы установить и подключить провода. Наслаждайтесь чипами в более ярком свете и с подсветкой пепельницы.

Подсветка, можно использовать ручку переключения вентилятора обогревателя, переключать ее и переключать, а также другие клапаны и другие клапаны, которые работают в этом режиме.

Установите панель для торможения панелей инструментов из других и других источников, созданных с помощью искажений.

Закрутите кольцо, чтобы отвинтить винты, и заглушку наложить на кнопку обогрева окна. Сделайте это, чтобы создать все фишки из различных инструментов, которые вы можете использовать в своих целях.

Рулевая колонка от насадки может быть отвинчена, чтобы отвинтить эту бумагу, а затем повернуть ее. Слушайте, вы можете использовать все винты, сделать их доступными в фотографиях.Неисправен блок управления отопителем.

Gayundin на канале и на расстоянии, вывинтите винты из монтажного кронштейна, они должны быть прикреплены к панели инструментов. Можно использовать винты с поперечным креплением кронштейна.

Проверка измерителя фар и инструментов для измерения этого. Выполните накладки на подкладке и включите светодиодную вставку. Сделайте это, чтобы мы могли использовать два ключа.

Идентифицируйте собственные чипы Imbbilizer, загрузите их, и другие. Поверните намин на каливу и проверьте верхний и нижний винты крепления приборной панели.

Чтобы отключить все панели на своем устройстве, установите новую панель в обратном порядке.

Это позволяет получить все новые и новые махирапы и хинди, они могут быть разобраны и разобрать их и установить, чтобы установить их вручную.

Хинди катака така на всех современных коттеджах есть на приборной панели, даже на канье, водитель может смотреть все, что им нравится. На панели приборов ВАЗ 2114, 2115 нет необходимости в установке. С легким звуком, эта панель представляет собой собрание сочинений на страницах и сасакьянах.

Панель управления также имеет множество датчиков и обеспечивает автоматическое управление с помощью безопасного и безопасного управления. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Если вы хотите, чтобы элементы на приборной панели ВАЗ 2114, 2115 были сконструированы так же, как это сделано.

Знаки на бомбе, знаки, значки и значки на панели инструментов ВАЗ 2114, 2115

Вы можете увидеть изображения и значки на панели управления, а также использовать инжектор или карбюратор.

Схема панели агрегата ВАЗ 2114, 2115.

1 — Датчик управления, контролирующий температуру жидкости в системе охлаждения двигателя. В обычном режиме работы с температурой антифриза температура снижается до 90 градусов. Минимальные отклонения являются наиболее эффективными. Если ваш двигатель работает без перегрева, он показывает, как работает система. Минус неправильный датчик позволяет получить хинди почти все результаты.

2 — Аппарат, работающий по преобразованию тахометра, работает с коленчатым валом и работает на панели. Тахометр показывает, как работает двигатель.

3,4 — Отличные картинки. Когда вы решаете проблемы, связанные с перерывом в работе, в любом случае, это позволяет решить возможные проблемы с неправильным подключением к сети электропроводки.

5 — Самый удобный элемент любой приборной панели предназначен для пробега. Слава богу, водитель может работать с настройками. Сделайте ошибку в списке ошибок, сделайте это на хинди и сделайте это на рисунке для более чем 5 километров. Если естественные индикаторы увеличиваются от сегодняшнего дня, решаются проблемы, которые возникают на расстоянии километра.

6 — Датчик уровня топлива на бензине.Если вы хотите сделать это на 6-7 литров, то вы сможете сделать это, чтобы сделать его лучше.

7 — Большой выбор бензина.

8 — Символ, показывающий изображение. Сделайте это в режиме онлайн-поиска и суката.

9 — Предварительная информация о системе уже сейчас используется на хинди. Кадаласан, что он знает, как это сделать, когда жидкость уже давно.

10 — Синяя лампочка освещает врезанные фары.

11 — Пиндутан, чтобы перезагрузить каждый день недели назад. Многочисленные идеи коцей являются популярными в Италии и каждый день на ибабе.

12 — Настройка бортового компьютера с настройками.

13 — Сменинг-симболо (ливанаг). Вы можете использовать аварийный световой сигнал, и он будет работать с вспышкой в пуле.

14 — Символ на «Чек». Сделайте это с помощью возможных проблем, связанных с решением проблем. Вы можете получить огромное количество данных для этого, от проблем, связанных с обнаружением наиболее важных проблем, связанных с поломкой различных узлов двигателя. В любом случае, вы можете использовать сервисы для диагностики компьютера или компьютера.

15 — Датчик панорамирования температуры и времени ожидания.Ежедневный дамп, который запускается каждый день, позволяет прокручивать его, чтобы работать с настройками температуры в разные времена.

16 — Датчик заряда аккумулятора. Это похоже на ореол полного покрытия батареи. Если вы хотите узнать больше о большом количестве ошибок, выберите проблему с генератором НАСА.

17 — значок активации предварительного просмотра.Это значит, что двигатель работает, и наоборот.

18 — Икона, обеспечивающая настройку моторной жидкости. Каранив его хитрость является насыщенным хинди сапатом, который приносит последние пампадулы. В этом случае вы можете настроить на английском языке. Эта проблема может быть решена только на английском языке.

19 — На двигателе отсутствует инжектор, имеется значок резервной копии на приборной панели.Что ж, если двигатель имеет карбюратор, то он является неотъемлемой частью работы.

Контрольные лампы и панели приборов ВАЗ 2114, 2115. Видео

Представленные панели приборов ВАЗ 2114, 2115. Видео

Открытие панели приборов ВАЗ 2114, 2115. Диагностика, управление.

Панель инструментов представляет собой удобный узел, который, как ни странно, может быть большим, чем любой другой, может быть использован сасакян.Эта панель сделана на хинди и написана на английском языке.

Другие проблемы, возникающие после появления на приборной панели ВАЗ 2114, 2115:

1. Подсветка PP активирована, подключенный естественный датчик установлен на панели управления. Решите проблему, связанную с плавными предохранителями на панели. Сила может иметь маркировку F16. Эта панель управления работает на панели управления, предназначенной для управления сигналом, включающим световую сигнализацию (аварийную ситуацию) и фонари заднего хода.Если аварийная ситуация и сигнал поворота работает нормально, возникают проблемы с электрочашкой, это возможно.

Просмотр видео с подсветкой приборной панели:

2. Угол спидометра на тахометре есть хинди там. В этом случае вы можете использовать датчики положения коленчатого вала, а также датчики данных. Этот датчик работает без проблем, проблема возможна при подключении к сетке или подключению непосредственно к различным устройствам.

3. Какие датчики используются на хинди, они содержат натуральные элементы, которые используются там, где они находятся, бомбы, которые вы можете найти. В этом, вы можете попробовать все, что вам нужно.

4. Стрелка, которая помогает предотвратить попадание охлаждающей жидкости, производится в лучшую сторону, или в кабине, что позволяет решить проблему с датчиками или электрочайниками. Это хинди показывает, как работает датчик.Откройте для себя кабели, научитесь делать это и все, что вам нужно. В этом, лучшая версия профессиональных.

5. Манипуляции с панелью управления обеспечивает работу с датчиками. Кадаласан, что есть электрокубки. Гаюндин, теперь он работает с малым процессором.

Паано проводит самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Получить доступ к PP дает обратную связь от водителя в этом режиме, который позволяет получить его впечатляющие результаты. Kung Hindi man, maaari itong maging sanhi ng Emergency habang nagmamaneho. Если вы решите различные проблемы на панели управления, то на хинди вы сможете решить все, что вам нужно, чтобы решить эту проблему в течение всего долгого времени.

Панель приборов на ВАЗ 2114. Кнопки, лампочки, значки, индикаторы.Тюнинг приборной панели

Есть несколько способов. Некоторые изменения направлены на улучшение задач, другие связаны с декоративными доработками автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто созданный для тюнинга. В большинстве случаев изменению подвергается панель приборов, являющаяся центральным элементом салона.

Именно на тюнинге панелей приборов можно проявить свои дизайнерские фантазии, с этим элементом салона многие начинают работать над доработкой автомобиля.Стоит отметить, что ВАЗ 2114 — одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание. Если пришла панель приборов, не устраивает подсветка, можно провести тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Вариантов модификации этого автомобильного элемента существует огромное количество: одни носят исключительно декоративный характер, исполнение других полностью меняет интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Дизайн панели приборов

Бокс: Важно: Выполняя комплексные работы по модернизации панели приборов, следует учитывать особенности ее конструкции. Главное правильно произвести разборку, выбрать необходимые детали и все собранное обратно. Все действия, которые касаются улучшения панели приборов, лучше продумать. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует иметь в виду, что состоит из нескольких основных элементов, после демонтажа которых можно попасть к приборам для их замены.Вышеперечисленные элементы можно назвать базовыми. Соединение одних происходит с помощью шурупов, гаек и болтов, у других — с помощью заглушек.

Замена подсветки и цвета спидометра

При рассмотрении того, как поменять приборную панель ВАЗ 2114 в тюнинге, многие считают для начала визуальные доработки, среди которых будут выделены. Современные автомобили В зарубежном автопроме сложная система подсветки, создающая достаточно необычный эффект. Отечественный автомобиль Отличается простой конструкцией и неэффективной подсветкой панели приборов.Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки в Интернете.

В этом случае Работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло. Следует отметить, что он должен быть точным, так как все детали довольно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, может быть установлена, например, красная.
2. Демонтаж лампы осуществляется довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно. Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля. Для этого их крепят под стрелкой, сверху надевают специальную термоусадку, после чего силовую проводку перекидывают на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а подсветить только стрелку. Выглядит такое изменение довольно привлекательно, читаемость приборов значительно повышена.

Монтаж готовых устройств

Приборную панель

Тюнинг ВАЗ 2114 можно заменить готовыми версиями, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и дизайну.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

AMS — панель, поставляемая под заказ. Обратите внимание, что при заказе вы можете указать конструктивные особенности этой панели. Эта модель имеет указатель масла, которого нет на оригинальной модели. Появление указателя масла связано с тем, что многие водители спрашивали о включении этого элемента в панели.Дизайн представляет собой сочетание цветной мешковины и хромированной облицовки.
Pro-Sport — приборная панель данной модели выполнена в виде накладки. Привлекает данная модель необычным дизайном. Возможна покупка варианта с яркой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, которую можно регулировать по яркости, но цвет только один — синий. Шкала проходит после установки вставки.
AMS-2 — достаточно необычная модель, центральным прибором стал тахометр. Белая шкала, выполняемая в спорте. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что установить этот дашборд довольно сложно. Это связано с необходимостью переделать стандартный щит.
Street Storm — главной особенностью данной модели можно назвать разнообразие цветового оформления.При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем она достаточно светлая, имеет красные символы, можно менять уровень подсветки элементов и цвет.
«Северный ветер» — еще одна спортивная версия, имеющая сложную систему подсветки. Этот вариант исполнения пользуется большой популярностью, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные накладки без проблем монтируются независимо.Единственное, что может вызвать значительные трудности, — это подключение подсветки.

Установка евролайн на ВАЗ 2114

Еще один способ, с помощью которого можно тюнинговать 2114, это установка европейца.

Старая версия панели не продумана:

Руль не имеет регулировок, и при этом закрывает большинство приборов на щите.
Панель приборов отражается на стекле вестибюля Ночью, что тоже создает немало трудностей.
Качество покрытия желает лучшего. При этом буквально через несколько лет внешний вид Панелей полностью теряется.
Используемый пластик не выдерживает критики: скрип, стук, грохот — и все это исходит из передней панели.
Спустя время многие владельцы сталкиваются с проблемой, что начинает открывать бардачок.
Зимой в машине очень холодно, вентиляция не позволяет отрегулировать наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы обнаруживаются в случае установки старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры в зимнее время, могут быть решены только при существенной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить установкой европейца.

При изготовлении EUROPINELLES лучше используется пластик, лучше сборка. Этот момент определяет, что после установки панель не вызывает такого количества нареканий. Переделка тоже проходила вентиляцию, что немаловажно.Однако рассчитывать на впечатляющий результат переделки не стоит:

1. Отечественная сборка проявится даже в мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. С бардачком проблемы тоже не решаются — через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время и внешний вид его ухудшится. Для ухода за пластиком можно использовать специальные спреи.

Однако Evinopannel существенно превосходит предыдущую его версию. Примером можно назвать многочисленные ящики, которые расположены в панели — именно этого многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут подобрать приборную панель другого автомобиля к рассматриваемому, что сделает его поистине уникальным. Сделать это будет достаточно сложно, так как придется изменить форму, размер самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно велика, но ценители настоящего комфорта и ВАЗ 2114 оценят труды этих профессионалов в рассматриваемом вопросе. Работа, как правило, выполняется не только качественно, но и довольно быстро. Поэтому машину нужно будет подождать недолго.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления.Ошибки ракет могут привести к тому, что, например, спидометр укажет неверную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Панель настройки видео, приборная панель ВАЗ 2114

Автомобильные самосвальные устройства современного легкового автомобиля — это самостоятельная часть салона автомобиля. Причем один из важнейших компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.

Панель приборов ВАЗ 2114

На автомобилях Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «Европелла». Конструкторы поработали над ней, чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, сочетала информативность и эргономичность, и в то же время помогала водителю справляться с обычными бытовыми потребностями.
И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, с помощью которого водитель определяет, с какой нагрузкой он работает в той или иной точке питания, и при необходимости регулирует этот процесс, переключая скорости, в В окошке под стрелкой находятся цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
Вверху — контрольная лампа указателя поворота с зелеными стрелками влево и вправо;
В нижней центральной части — красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
В левой средней части блока приборов расположена стрелка-указатель температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним — пиктограмма, загорающаяся при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, включения ручных тормозов и аккумулятора;
В правой средней части — стрелка индикатора наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки — рядом свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен штатный бортовой компьютер, как правило, это Gamma BC, Multitronics, Prestige или State. Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.

Удобно расположился закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения вещей и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или же автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и аксессуары к ней:

1 — Торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;

2 — накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — ригели правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — Центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно приступать к процессу.

с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.

снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.

Отсоединить «массу» от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машину не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.

снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.

Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дается наглядный пример того, как это должно быть сделано на снятом агрегате.

На рычаге есть специальный выступ, при установке ручки он проделанное отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.

снимите ручку электровентилятора обогревателя, просто потянув ее за себя.

Саморезом с крестообразной головкой, крепящим приборную панель к кронштейнам справа и слева, откручиваем отверткой.

в окошке на панели приборов, где на приборной панели расположены два винта сверху и два снизу — под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

вытащите заглушку и открутите винты, которые находятся за ней.

выверните два винта снизу, удерживая накладку, и снимите ее.
поместив провода подходящие к выключателям, отсоедините их.

откручиваем болты от кронштейна рулевого управления.

ключом на «8» откручиваем винты нижнего крепления кронштейна.

откручиваем винты для отвертки и снимаем световод.
снимаем фиксатор блока управления обогревом и вытаскиваем картриджи с обратной стороны блока.

удалить декоративную вставку, удалив все внешние детали.
откручиваем ключом на «21».
снимаем подсветку гидрокорректора.
откручиваются верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.

Теперь можно снять торпеду ВАЗ 2114.

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Приветствую вас друзья на сайте ремонта автомобилей своими руками. В силу разных ситуаций бывает момент, когда нужно сменить дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома Как поменять щиток приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть к СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель доставляет водителю младенческую информацию. Полезная информация Во время движения автомобиля или парковки по центру двигателя.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, нужно заменять или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от АКБ.

Снимите вилку или радиоприемник, если он установлен, и отсоедините провода. Также вытяните фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открывания-закрывания и закрывания крана печки и других заслонок, продолжая отверткой и потянув за нее.

Откручиваем винты панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить винты, что находится под заглушкой рядом с задним стеклом кнопки конверта. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно женить, чтобы не перепутали.

Рулевая колонка от навесного оборудования также необходимо открутить, после чего она опускается, предварительно сняв рулевое колесо. Далее нужно открутить все саморезы, как показано на картинке. И утопить внутрь блок управления отопителем.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечного крепления кронштейна.

Снимите их, следуя за ручкой измерителя фар и за ручку подсветки приборов.Вытяните декоративную накладку и поверните светодиодную вставку. После этого закручиваем гайки торцевым ключом.

Отсоедините оставшиеся фишки имбилайзера, освещения разрядной коробки и др. Перетягиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединились, вытяните панель к себе, установите новую панель в обратном порядке.

Конечно, кто-то все сложное и непонятное расскажет, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но споров нет.

(PP), который, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобильной техники приборку начали оснащать новыми индикаторами и датчиками, в частности, в этой статье мы поговорим об отечественных «четверках». К каким элементам относится панель приборов ВАЗ 2114, каким поломкам она подвергается и как поменять ПП — ищите ответы на эти вопросы ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Для начала ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор.В последнее время владельцы ВАЗ 2107 часто ставят в свои машины тидтер из «каморок».

Описание значков в них будет аналогично:

Регулятор температуры антифриза в системе охлаждения также считается датчиком температуры двигателя. При оптимальной мощности работы агрегата Стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует провести диагностику системы охлаждения и самого двигателя.Кроме того, DRP может давать неверные значения.
Тахометр. Это устройство принимает сигналы с датчика коленвала и выводит на приборку информацию о количестве оборотов двигателя.
Световой указатель поворота.
Правый поворот. Если эти два значка мигают слишком медленно или очень быстро, то вам необходимо проверить исправность лампочек, а также электрические соединения, возможно, ближе.
Одним из основных приборов на приборной панели является спидометр, с его помощью водитель определяет скорость движения.Допускается незначительная ошибка в показаниях. Если значение слишком отличается от фактического, то, скорее всего, причина неисправности — датчик скорости.
Регулятор уровня бензина в баке.
Индикатор резерва топлива загорается в том случае, если объем бензина в баке составляет около 6-7 литров.
Символ включения фары автомобиля загорается при включении габаритов и ближнего света.
Эта лампочка на панели приборов указывает на то, что тормозная система автомобиля работает в аварийном режиме.Скорее всего, причина его появления связана с недостатком рабочей жидкости в баке.
Символ включения дальнего освещения, горит синим.
Эта кнопка используется для сброса суточного пробега.
Одометр — счетчик, обозначающий пробег автомобиля. Внизу указан суточный пробег, а вверху — общий.
Символ включения световой сигнализации. Когда водитель включает аварийную, индикатор начинает гореть красным и мигать.
Значок проверки, его внешний вид говорит о необходимости проверки работоспособности мотора.Причины этого могут быть установлены, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая выходом из строя тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель с помощью компьютерной диагностики.
Регулятор температуры за бортом, как и время. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, вы можете переходить из одного температурного режима в другой.
Значок разряда аккаунта, его появление скорее всего связано с тем, что аккумулятор автомобиля практически разряжен.В том случае, если индикатор горит слишком ярко или наоборот слабо светит, скорее всего, причина кроется в работе генераторного устройства. В частности, речь идет об ослаблении натяжения ремня привода, но также проблема может заключаться в неработоспособности генератора.
Этот значок указывает на активацию ручного тормоза, горит как на запущенном, так и на неработающем двигателе.
Значок аварийного давления моторной жидкости, его появление обычно связано с нехваткой масла в двигателе.Если индикатор горит после запуска силового агрегата, необходимо предварительно проверить объем расходных материалов в системе. Также причина может быть в некорректной работе масляного насоса.
Значок резерва, если двигатель инжекторный. Если мы говорим о карбюраторном двигателе, это индикатор всасывания.

Возможные неисправности: особенности и причины

ПП является электронным узлом, поэтому, как и в любом другом устройстве, возможны сбои в работе.

С какими проблемами может столкнуться автомобилист:

Перестала гореть подсветка приборки, при этом все датчики и индикаторы работают в штатном режиме.При такой проблеме неисправность следует искать в предохранителе под маркировкой F16. Этот предохранитель срабатывает не только над подсветкой в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому, если повороты и аварии работают нормально, причину следует искать в обрыве электрочашей или коротком замыкании.
Тахометр или спидометр работают неправильно. Как уже говорилось выше, в таких случаях необходимо в первую очередь проверить датчики — положение скесванала, а также скорость.Если датчики рабочие, возможно, проблема кроется в плохом контакте с электросетью автомобиля или повреждении соединительной проводки.
Только не работает, все контроллеры исправно работают. При таких проблемах причина, скорее всего, в выходе из строя ламп на приборке, при их засорении прибор следует заменить на новые.
Стрелка горит, а температура охлаждающей жидкости не поднимается или не поднимается до самой верхней точки. Если стрелка врет, то, скорее всего, причину нужно искать в датчиках и электрочайниках связи.ДЖД в «четверке» размещен в головке блока цилиндров, а регулятор уровня топлива находится в топливном насосе.
Перед тем, как заменить устройство неудачным, нужно проверить работоспособность проводки подключения, а также контактов. Если стрелка поднялась в наивысшую точку, то, скорее всего, в электрочашках присутствует замыкание. Чтобы найти проблему, лучше воспользоваться услугами электрика.
Если панель в целом работает нормально, но некоторые контроллеры работают некорректно или сбои, то причину следует искать в электронной схеме.Возможны неисправности процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять щит управления своими руками:

Для начала отключаем аккумулятор от сети и крестовым походом откручиваем отверткой три винта. Эти саморезы фиксируют левый экран на центральной консоли.
Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего его можно вывести из кронштейна.
С помощью крестовой отвертки нужно будет открутить 5 саморезов, расположенных на правой накладке, после чего сам экран можно будет демонтировать.
Далее от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки этого прибора.
Затем нишу для мелочей нужно убрать, протолкнув ее изнутри. Отверткой с крестовым ходом нужно открутить два винта, после чего утопить блок диагностического разъема к самой панели.
Возьмите отвертку и снимите рычаг переключателя вентилятора. Затем с помощью отвертки с плоским жалом вставьте инструмент между этим рычагом и ручкой, после чего последний можно будет демонтировать.
Теперь той же крестовой отверткой вам нужно будет открутить два винта на приборной панели. Таким же образом закручиваются и расположенные внизу саморезы. После этого нужно нажать отверткой и демонтировать заглушку, а также открутить верхние винты накладки КПП. Затем закручиваются еще два винта, расположенные внизу.
Саму аккуратную накладку нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. После этого можно отсоединить сами колодки. Если нужно заменить накладку, то ее можно разобрать и поменять. Приборку разбирают и ремонтируют или меняют, после чего ставят в обратном порядке.

Фотогалерея «Поменять ПП своими руками»

Идеи по тюнингу и доработке щита

Какие идеи по тюнингу можно использовать для апгрейда приборки:

Купить новый электронный щит.Этот способ настройки считается одним из самых дорогих, особенно для его реализации, скорее всего, придется менять разъемы. Стоимость таких буксиров обычно высока.
Приобретите или сделайте вставки самостоятельно и установите их на весы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора панели, а также отключения стрелок от датчиков.Этот способ один из самых простых.
Установить светодиодные лампочки в подсветку прибора. В этом случае также необходимо будет разобрать дашборд, однако процесс реализации этого способа проще. Стрелки с датчиков демонтировать не нужно — нужно будет только отключить старые лампы и вместо них установить диод.
При покупке новых светодиодов нужно быть внимательными, чтобы основание сменных источников света было идентичным. В том случае, если цоколи не совпадают, лампочки придется паять.Вместо отдельных ламп можно приобрести диодную ленту.
Самая кропотливая программа и самый дешевый вариант с точки зрения затрат — рисовать стрелки, а также числа и деления на флуоресцентных датчиках краски. В сочетании с диодной подсветкой это улучшит яркость и контрастность приборной панели.

Автомобиль ВАЗ 2114, известный как Самара-2, имеет кузов типа хэтчбек и оборудован пятью дверями. Еще больше отличаясь от предыдущих моделей Ваз дизайном кузова, нашел своих поклонников и любителей.В салоне установлена новая панель приборов ВАЗ 2114, обозначения на ней рассмотрим ниже.

Обозначения панели приборов ВАЗ 2114

Две стрелки расположены вверху панели приборов посередине. Это тревога. Стрелка влево начинает мигать зеленым светом, когда водитель поворачивает налево. И стрелка вправо делает то же самое при повороте направо. Зеленое мигание стрелки сообщает о срабатывании будильника в данный момент.

Имеет на панели приборов ВАЗ 2114 обозначения и скорость движения автомобиля.Справа на панели есть шкала с делениями и указатель. Скорость измеряется в км / ч. Диапазон измеряемого значения составляет от 0 км / ч до 200 км / ч.

В правой верхней части есть указатель количества топлива со шкалой. Вверху шкалы находится бензоколон, который указывает на полный бак. Ниже находится дно бака, а затем красная зона, сигнализирующая о небольшом количестве топлива в баке. У Bully под шкалой есть сигнальное устройство, которое своим миганием и светом предупреждает о небольшом количестве топлива в баке.

В правом нижнем углу находится еще одно сигнальное устройство, оповещающее о включении габаритных огней. Слева от этого аварийного сигнала находится еще одно обозначение, предупреждающее его тормозной системой горелки. Другой слева — это сигнал переключения основного света, который светится синим светом.

Панель приборов ВАЗ 2114, описание которой мы приводим, устройство достаточно простое, поэтому и проходит без каких-либо затруднений. Под шкалой скорости находится кнопка сброса счетчика и дозатор данных запуска за день и за все время до сброса счетчика.

Схема панели приборов ВАЗ 2114

Панель приборов устроена таким образом, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля. Схема щитка приборов ВАЗ 2114 выполняет все функции, которые лежат на этой части автомобиля. Это высокая визуальная видимость всех индикаторов на панели, датчиков и сигналов тревоги. Кроме того, приборная панель очень проста и в то же время обладает высокой информативностью.

Полезная информация, которую можно получить благодаря панели:

состояние автомобиля во время движения и его безопасность
информация о состоянии движения: скорость, обороты и т. Д.
по эксплуатации различных частей автомобиля
другая информативная информация. Например, дату и время.

Помимо этих функций, на приборной панели ВАЗ 2114 есть все необходимые датчики и измерительные элементы, с помощью которых водитель может распознать полезную информацию о своем автомобиле. Она не превышает 15 000 рублей, поэтому ее может купить каждый владелец девятки, которая по любому поводу захочет.

Панель приборов ВАЗ 2114, в инструкции к которой указываются ее видимые модификации по сравнению с предыдущими моделями автомобилей, выполнена из хорошего пластика и имеет современный вид.Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки легко и быстро исправить самостоятельно.

Панель инструментов 2121. Пиндутаны, бомбы, значки, значки. Propesyonal na rebisyon ng kotse

Кадаласан, если вы знаете, как сделать драйвер, который он использует. Сделать это, приборная панель доступна на хинди: ворчание и налаживание оригинального хита.Можно сидеть на хинди, чтобы получить большой продукт, продукт на халипе с множеством ярких идей, которые можно увидеть в эстетической эстетике всего этого…………………………………………………

Создание работ в этой операции. Это так. Катотохан является огромным драйвером, обеспечивающим удобство подключения к розетке и устройству, которое позволяет легко управлять. Каугнай нито, все ай дапат магсимула мули. Pangalawang kahirapan является pagtatanggal-tanggal. Кадаласан, во время разборки, позволяет установить драйверы и установить их на устройство.Сделайте так, чтобы драйверы записывались в автоматические поисковые системы и создавали прекрасные халаги для ваших любимых людей.

Sa katunayan, все, что вам нужно сделать, это сделать. Сапат, чтобы насладиться солнечным светом и расслабиться в лабиринте. Выберите много интересного и интересного.

Обесточьте цепь во всех случаях. Это может быть лучше, чем «positibong» терминал батареи.Чтобы узнать, что делать на странице, вы получите:

Теперь, когда вы принимаете натуральный малайзийский турник на синусигуро, панель и работает на этом сайте. Это поможет вам сделать игру. Установка новых подключений выполняется в обратном порядке при знакомстве с разъемами.

Последние лампы подсветки на приборной панели ВАЗ 2114 + Видео

Лампы на приборной панели позволяют управлять контролем и информацией о параметрах, которые используются в габаритах.Все, что нужно, это сделать, чтобы узнать, что делать, чтобы узнать, как это сделать, можно найти в любом месте.

Все детали изготовлены в разобранном виде. Как создать панель, созданная на этой странице. Ваш язык всегда был готов к новым бомбардировкам. Бакит комплект? Сапагкат может быть лучше, чтобы показать все лампы на сабай-сабай, чтобы узнать, как использовать все и намеки на это.Все это матрабахи и они могут сделать множество pagsisikap, samakatuwid, лучшее, gawin nang maaga всех.

Чтобы установить лампы на панели, они помогут сделать простые изображения. Получите невероятную бомбу и сделайте это. Baluktot pakaliwa. Сделайте это, наслаждайтесь яркой лампарой и наслаждайтесь ею. Карта устанавливается в обратном порядке.

Настроить приборную панель

Вы можете выбрать любую панель управления или сделать ее более удобной.

Последняя настройка приборной панели позволяет установить новые лампы с помощью инструментов или инструментов для установки. Кадаласан, лампы накаливания сделаны из разных лампочек, которые очень популярны (halimbawa, berde o asul). Этот кулай представляет собой такой вариант, который на хинди представляет собой слова, сделанные на языке. Эта страница может быть использована для создания множества панелей на окнах.Чтобы сделать это, вы можете использовать различные светодиодные индикаторы и использовать их в бортовой сети.

Этот способ настройки позволяет прослушивать музыку на музыкальных инструментах. Для этого, многоадресные решения могут быть напечатаны на обычном принтере, работают на картоне и устанавливаются на все датируемые сукаты. Дапат, который делает новый сукат, может быть найден в бахагье иса са пабрика.Samakatuwid, Махахалаганг раскрыть сукат и материал, который он знает.

Это серьезная модернизация, которая вызывает неправильное отображение панелей. Чтобы сделать это, вы можете использовать новые или новые материалы. Если вы хотите создать панель, выберите все необходимые материалы для этого. Используйте регулярные телеграммы и игры, чтобы насытить их. Сделать это можно только на фоне интерьера.Кумбинасйон далаванг кулай нанг сабай-сабай (халимбава, муранг каюмангги и каюманги) является мукханг махусай.

Если вы хотите сделать панель на любой вкус, она сделана так, чтобы ее можно было использовать. Сделайте это, чтобы получить доступ к папе и надусу. Он предназначен для нанесения специального герметика, синусоидального покрытия котла. Узнайте больше о материалах, чувствительных к высокой температуре. Сделайте ваш пластик в любом другом стиле, когда вы хотите, чтобы он был во время долгого путешествия, он был создан и прост в обращении.Этот пангистор может быть использован для вашей панели задач — обычный стиль может быть использован в обычном тюбике, хотя бы на самом деле — используйте сабон. Создавайте руки для любого из салонов красоты в естественной среде обитания.

Современная панель управления не содержит информации для водителя. Панель приборов (ПП) модели ВАЗ-2114 проста.

Современная панель управления не содержит информации для водителя.Панель приборов (ПП) модели ВАЗ-2114 проста. Gayunpaman, все автомобилисты работают на канале распиновки, чтобы получать данные в текущем и текущем состоянии датчиков, инструментов и других инструментов.

PP предназначен для установки на сиденье водителя. Откройте для себя электронные цифровые окна, элементы, и лампы для других окон. Наслаждайтесь панелью инструментов ВАЗ 2114, иконками (фотография для свободного).

Упражнение, сделанное в течение нескольких дней с открытым текстом. Кабель на нем работает, чтобы выделить сумму:

tagapagpahiwatig bilis ng paggalaw;
metro ng bilis ng коленчатый вал — тахометр;
охлаждение охлаждающей жидкости T;
управление отключением бензина.

Изучите эти детали более детально. Установите измеритель скорости или индукционный спидометр на большой скорости.Максимум на скорости 200 км / ч. Скорость движения составляет 10 км / ч, при минимальной погрешности 5. С помощью устройства можно использовать цифровой экран с любой линией. Электронный дисплей содержит информацию о том, как это сделать, и получить много информации для полного просмотра. Информация, которую вы хотите узнать, получает информацию от датчика, который работает на контрольно-пропускном пункте.

Измеритель коленчатого вала является электронным устройством, которое обеспечивает необходимую информацию от электронного управления.У метро есть 5 юнитов. Сделать оцифровку более 10 лет. Саклав из 55 повешен 80 с кулисами, которые критически важны для меня.

Чтобы сделать все возможное, чтобы изменить несколько минут, можно умножить халагу на 10 дней. Халимбава, тахометр имеет 50 единиц, может иметь более 5000 изменений коленчатого вала. . Если у вас есть свет на 6000, он будет работать с постоянной загрузкой, чтобы управлять двигателем.

На тахометре на приборной панели 2114 водитель получает информацию о температуре и времени. Информация о цифровом дисплее.

Датчик температуры охлаждающей жидкости предназначен для измерения параметров коленчатого вала. Дапат, который позволяет использовать драйверы этого метода. Информация о текущем состоянии температуры определяется датчиком охлаждающей жидкости, который используется в системе силиндров и термостата.Оцифровка осуществляется до 50 и 130 градусов. Когда это произойдет, он будет находиться на 105 градусах прямо в Пуле. Ipinapahiwatig nito na kapag naabot the temperatura na ito, dapat patayin ang power unit. Подобный запуск двигателя позволяет управлять малым количеством деталей в ваших руках. Угол поворота указателя на 20 градусов.

Изначально Панель ВАЗ 2114 , датчик бензина, установленный на индометрическом спидометре, можно найти на хинди.

Этот указатель является туманом на исе (газолинхан используется в таби-нито), он используется для достижения цели. Каждый 1/2 делает все возможное, чтобы получить доступ к газу. Этот символ газолинии происходит автоматически, вы можете сделать это на 6 литрах природного газа.

Панель управления позволяет получить доступ к водителю, чтобы узнать, как получить независимый датчик, датчик, систему.

Если вы не знаете, что делать, если вы хотите узнать, как это сделать, автомобилисты могут получить доступ к данным на «циферблате». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Все палатанды, бомбы, и их локализация стандартизирована, хинди алинтана моделями сасакян и тагагавов.

Зарегистрируйтесь, чтобы узнать больше, чем просто водитель. На моделях двигателей ВАЗ 2114, созданных на моделях ВАЗ 2114, вы обнаружите, что все модели работают в полном объеме.

Наслаждайтесь отображением значков на панели инструментов. Здесь вы можете выбрать автомобилистов, которые хотят узнать, как работают автомобили ВАЗ-2114.

В моделях, где есть много пиндутанцев, на самых больших страницах:

на разных языках с хорошим спидометром индукции может быть удобен для измерения времени и температуры.Вы можете сделать это и сделать это за 5 дней, сбросить систему с данными, полученными в результате множества различных операций;
на приборной панели может быть спидометр с большим переключателем. У нас есть 2 фары с множеством сукатов, и фары — большие;
, чтобы нарисовать свет в тумане, сделать это с ярким ударом на фаре;
, чтобы нарисовать глаза в тумане, это хорошо, когда они наносят удары по ходу игры;
для того, чтобы сделать свой выбор, это сделать, чтобы сделать это, чтобы сделать это прямо сейчас.

Kaya, Панель приборов ВАЗ 2114, автомобили и объявлений — это все, что вам нужно. Чтобы получить все настройки приборной панели, начните использовать рекомендации и проверьте время на странице и в любое время.

Кааламан во всех тегах, пиндутанах и других способах работы с водным транспортом в открытом доступе, позволяющий получать информацию от электронного управления, который вы используете, как правило.

Подборка автомобилей ВАЗ 2114 — это новая настройка, которая является наиболее совершенной на каждый случай. Настроить приборную панель (приборную панель), которая позволяет быстро и быстро настроить все, что вам нужно, это очень важно, чтобы настроить автоматические системы.

Сейчас может быть очень много разных мелодий. Создавайте самые разные панорамы, настраивайте и настраивайте их.Здесь есть хинди хинди и много, «удивительно» и ореолы всех систем, созданных. Получить любую модель семьи «Самара» можно без проблем. Настройка приборной панели ВАЗ 2114 будет очень большой.

Проблема с торпедой ВАЗ 2114

В каждом из них есть все, торпеда может быть очень эстетичной, если вы хотите узнать, какие драйверы и другие пассажиры.Если вы настраиваете панель ВАЗ 2114, вы можете выбрать уникальные, качественные и качественные материалы, а также информацию об этом.

Пятидверный хэтчбек «Самара-2» является одним из лучших производителей Волжского автозавода, а торпеда — это электронный комбинат. На хинди заводится все, ВАЗ 2109, панель инструментов с подсветкой из любого, хинди в лабиринт. На приборной панели представлены 19 параметров, включая датчики спидометра, охлаждающей жидкости и топлива, а также тахометр.

Настроить приборную панель

Может быть много способов для отображения информации на приборной панели. Эта торпеда может быть дополнена кулаем, созданием катата, разработкой особого наложения или оригинальной оригинальной игры, которая позволяет получить различные материалы. Это показывает, что панель «редактировать» на катад или других материалах является лучшей на хинди, которая дает результат на своем сайте………………………………).

Вы можете моделировать съемку различных торпед, создавать PPD и вставлять их. На хинди лучшие материалы для настройки на приборной панели (халявные, важные или другие). Для того, чтобы сделать это, вы можете сделать это специально для людей, которые делают sasakyan. В соответствии с температурой (halimbawa, в течение всего периода времени калана), все виды пинтуры набубулок.

Это приложение является уникальным, особенно это касается приема пищи. Эта страница является уникальной по своему вкусу в каюте или каюте на катаване. Этот путь и это лучше всего на любой вкус. Если вы хотите использовать любой опыт, как получить, получить экспертную информацию по дизайну, вы можете использовать различные методы обучения.

Панель вставки

Bago pagpipinta ang panel kinakailangan ito:

Построить все, что угодно, от думи и аликабок;
Сделайте панель с небольшим количеством жира, чтобы обезжирить ее;
Susunod, защита от герметичности;
Применение пинтуры.

Теперь, чтобы создать естественную мелодию, сделать так, чтобы все звуки и звуки, в том числе и на этом, были популярны, и это звучало так, как это было профессионально.

Крышка панели

Эта панель приборов с естественной приборной панелью с углеродным волокном изготовлена из наклеенного (торпедного) рисунка с элементами для всех. Когда вы работаете с различными панелями, вы можете загружать их в любое время года.Настройка панели инструментов ВАЗ 2114 сделана на хинди, если вы хотите, чтобы она была настроена на других языках. Инструмент, датчик и стрелка может быть очень большой. Идеальное решение для создания мультимедийной системы с торпедой.

Для настройки панели приборов ВАЗ 2114, можно использовать специальные накладки, созданные на основе изображений тахометра и спидометра.С этим наложением, вы можете изменить оттенок подсветки с помощью встроенного фильтра и прозрачного узора элементов. Теперь вы можете использовать естественный оверлей, хинди человек может создавать хинди, чтобы понять, как это сделать (как это сделать, так и в любом другом случае) или сделать его умным, но лампара может стать лучшим наложение.

Перенастройка панели ВАЗ 2114 осуществляется на надежной приборной панели.Инструмент для разборки панели является одним из самых популярных инструментов, которые можно использовать в качестве инструмента. Хинди это описание позволяет использовать любые инструменты и использовать плоскогубцы и обычные инструменты. Дагдаг так же, как и все, что вам нужно, это бомба. Halimbawa, большая пабрика сделана из пула или асуль на бомбильях. Этот способ установки представляет собой новую и прямую стрелку, которая позволяет установить базовую защиту.В результате получилась новая торпеда ВАЗ 2114.

Сборка любых отечественных автомобилей представляет собой настраиваемую панель ВАЗ 2114 с их собственными камерами. Теперь вы получите надежный драйвер, который поможет покрыть большую панель с помощью специальной прокладки с полиуретановой пеной или полиуретановой пеной. Какая-то особенность естественных аксиом представляет собой совокупность: торпедная система работает с универсальным дизайном, который сопровождает многих пассажиров и многих других водителей.

Выберите новый способ использования, который вы можете использовать в любой момент, когда вы можете использовать его, чтобы использовать его и все системы. Чтобы сделать это, вы можете использовать распиновку панели приборов на ВАЗ 2114, если хотите, чтобы она была сделана в настоящее время.

Динадала на вашем детальном изображении приборной панели ВАЗ 2114, значков, бомб и других устройств и аксессуаров.

Отображение устройств и их декодирование

Сейчас, лучшие инструменты на приборной панели:

Спидометр;
Тахометр;
Изменение температуры охлаждающей жидкости;
Готовность к работе с бензином в баке.

Tingnan natin sila nang mas malapit.

Спидометр. Получить ВАЗ 2114 для установки спидометра, получить точные данные от датчика, установленного на коробке передач.Счетчик спидометра удивительно красив. Это лучший результат от 0 до 200 километров в любое время в течение 10 дней. Наше оборудование может содержать ошибки на хинди-бабабе на расстоянии 5 километров в любое время. На выбор спидометр отображается с большой скоростью. Инициируйте каждый день, когда вы говорите, и пангалава — в том, что он делает это на этом уровне.
Тахометр. Подходит для спидометра.Тахометр — это электронное устройство, обеспечивающее надежный сигнал бортового компьютера и замену коленчатого вала. Сукат сделан на 5 юнитов. Оцифровка — всего 10 единиц шкалы. Максимальный масштаб тахометра составляет 80. Последние значения этого показателя достигаются на 100, и вы можете изменить его. Halimbawa, если нужно 40, вращать коленчатый вал до 4000 об / мин. Закон на 55 минут 60 может быть переведен на страницу, а 80 — на пути.Это критическая частота вращения, когда стрелка работает с двигателем, чтобы обеспечить оптимальную загрузку и скорость вращения. Тахометр, время и температура зависят от конкретного устройства.
Регулировка температуры охлаждающей жидкости. Температура охлаждающей жидкости является постоянной, оптимальной, для этого, автоматически настраивается на приборной панели. Это можно сделать с помощью тахометра, обеспечивающего постоянную температуру охлаждающей жидкости.Данные отображаются с помощью специального датчика. Это нажатие на 20 градусов. Оцифровка ведется на 50, затем на 90 и 130. Опасная зона на 105 градусов. Какая стрелка насаждена на этом, этот двигатель является его хинто каагадом, хинди человек делает свой собственный путь инициализации и пинсала.
Обогащение антагонистов бензина. Сделайте это с помощью спидометра. Выполните поиск номеров и изображений, на которых есть:
1. 0 — это все, что вам нужно;
2. 1/2 — ang tangke ay kalahati na puno;
3. puno ang tangke;
4. Представление системы подачи газа в атмосферу — это максимальное значение;
5. Изображение бензина на кананг-бахаги на оранжевом фоне — может быть больше на 6 литров топлива в естественных условиях.

Иконки на бомбе, значки тегов

Изображение значков на харапе, можно легко настроить на панель приборов ВАЗ 2114.

Иконки созданы на удивительных и красивых изображениях, которые можно использовать, чтобы создавать изображения в любой модели, в стиле «тагагавы». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Все комбайны являются поиском ответов на запросы.Лучше всего использовать любой водитель своего собственного любимого.

На ВАЗ 2114 с оригинальным двигателем самые последние версии, их результаты отображаются на приборной панели. Вы можете найти все, что угодно, с расшифровкой.

Larawan	Пагтаталага
Значок канистры с жидкостью	Изображение показано на блоке картера двигателя в различных вариантах, но особенно в пуле
Значок дворника у фонтана	Найти оптимальную жидкость для омывателя.Если вы хотите использовать стиральную машину с литой стиральной машиной, эта иконка нанесена на кахель
Термометр Icon ng	Наслаждайтесь охлаждающей жидкостью, которую вы используете, если хотите, чтобы она была полезной. Nag-iilaw kahel
Иконка с буками на пинто	Предлагаем вашему вниманию хинди сарадо. Нака-подсветка sa pula
Зачеркнуть на икону Бомбиля	Представление текста на основе написания сукатов или сообщений preno
Значок круга с обводкой на экране	Сделать перевод на хинди переводить на русский язык, писать блокнот
Ремень безопасности	Ипиналам, который дает хинди, позволяет закрепить синтурон на языке.
Dalawang berdeng стрелка на значок	Отображение сигнала или канала передачи сигнала
Suriin ang Icon ng Engine	Решить проблему с проблемой
Икона на Бомбиля	Пинаг-уусапан из касамы на матах на синаг
Icon ng berdeng ilaw bombilya	Лучшее, что нужно знать о многих страницах.
Получить сообщения для ВАЗ 2114 из всех автомобилей
Значок канистры с возможностью падения	Обработка сигналов, передача сигналов чрезвычайной ситуации
Значок с буквой «R» на странице	Ipinapahiwatig na ang handbrake ay hindi naka-off
Larawan ng baterya	Bukas kapag natapos ang baterya
Значок марки в традиционном стиле	Это пула, которая помогает нам больше не беспокоиться.

Пиндутан и родословная

Думирэто сейчас на автомобилях, которые можно увидеть на приборной панели ВАЗ 2114.

Сделайте это с помощью спидометра, который меняет температуру и время на цифровом дисплее. Если вы хотите, чтобы это произошло за 5 секунд, вы получите мгновенный доступ к данным, полученные за последние пять лет, и их можно будет сбросить.
Двойная кнопка с переключателем.Пиндутан с фарами светится сукатами, и фара накачивается на большой скорости.
Пиндутан с несколькими инсультами и другими накачками в облаках тумана.
Буксирует поглаживание удара по туману.
Пиндутан с реальным опытом накапливается в лучшем случае.

С катунайан, хинди махирап не знает всех пиндутан, тегапагпахиватинг и пахиватик.Все обзоры приборной панели ВАЗ 2114 созданы специально для вас. Сделайте лучшее, что вам нужно, чтобы узнать все теги и сделать их лучше всего.

Узнайте больше обо всех сообщениях на приборной панели. Kung tumugon ka sa isang napanahong paraan sa isang senyas tungkol sa isang walang laman na tanke, halimbawa, makakalikod ka for isang gasolinahan sa oras and hindi makaka-stall sa gitna ng kalsada.

Как результат, наш удивительный внутренний мир дает огромное количество образов.Это позволяет сделать портативный компьютер железного коня. Gayundin, вы можете настроить персонализацию, чтобы сделать пелигры пагнанака, если вы хотите, чтобы это происходило с ловушкой, которую вы можете найти, и Maya-Maya является прекрасным ханапином. Панель инструментов ВАЗ 2114, настраиваемая на панели инструментов, может быть настроена на любую панель.

В процессе изменения интерьера, намамахала драйвером, настроенным на приборной панели, чтобы настроить все параметры с личными настройками.Gayunpaman, dapat tandaan, чтобы красиво декорировать медьо mahal. Возможное создание, чтобы помочь вам сделать все возможное.

Махалага на хинди только для того, чтобы выбрать панель, которая вам нравится в онлайн-режиме, она может быть использована для того, чтобы установить ее в любой точке мира. Активация сборки / разборки сборки выполняется только для решения проблем, возникающих при установке.

Установите эти звуковые эффекты на панели инструментов, автоматически, на панели инструментов ВАЗ 2114 из различных сторонних производителей.

Посещение ежедневного сидения в среднем простом:

Таманг-разобрать панель на пабрике. Инициируйте, как добавить диаграмму из автомобильного атласа, созданного автопроизводителем для этого. В этом случае, вы можете использовать любые съемники, не использовать их с классическими инструментами и плоскогубцами.
В настоящее время, вы получаете новую информацию о новом драйвере или об изменении панели управления в календаре, когда вы получаете большую часть, в результате чего он получает большую популярность в своем классе…………………………………………………………
Хинди вы можете добавить на хинди написание панели, вы можете узнать все подробности из рито. Такие элементы, как «необычные» застежки, очень удобны. Сделайте это, чтобы получить доступ к крепежу, который может быть установлен в процессе установки, и вы можете легко установить его на любой панели……………………………………………….. …

Позволяет симулировать все траблы, позволяя создавать мастер-классы, которые устанавливаются на компьютере.Этот алгоритм содержит подробные сведения о подходящем алгоритме поиска.

Легкое обновление на приборной панели.

На этом языке, настройка ВАЗ 2114 на английском языке выполняется очень быстро. Может быть, это много моделей на рынке, чтобы использовать все, что вам нужно, это очень важно, чтобы узнать, как это сделать, чтобы получить удовольствие от всего.

Ang AMC.Многие модели, которые используются в этой модели, являются важными и важными для этих целей:

вы можете выбрать дизайн, который вам нравится из разных образов.
комплект содержит множество языков, на которых написано традиционное слово «пабрика», когда он очень хорошо работает, чтобы сделать так, чтобы это было быстро;
особый хит нанесен на выбор нескольких изображений и хромированных окантовок в любой шкале.

Сделать последнюю версию AMC-2.

ПРО-СПОРТ. Вставка для панели инструментов является оригинальной. Великолепная мульти-яркая подсветка позволяет быстро перемещаться по инструментам. Разработаны модели различных субстратов:

Если вы хотите, чтобы ваш автомобиль ВАЗ 2114 был доступен для различных вариантов, вы можете выбрать водителя, который будет использовать его в любом месте.Эта особая модель, которую вы видите, является наиболее популярной на кулаи — асуль. Калитки могут быть установлены путем установки. Результатом является прекрасная панель управления спортивным персоналом.

BAGONG STREET. Эта особенность настройки подкладки представляет собой хинди-палитру схемы, в которой представлены все элементы, созданные на хинди, как все, что связано с «набором инструментов». Дизайн в стиле кулей.

Используйте различные варианты подсветки. Каждый день, это легкий вариант с множеством символов, и он может показаться на Габи, водитель может какаяхангать на хинди только на языке, кунди-пати на ринге кулаев.

АМС-2. После обновления настроек настройки драйверов минимальный набор драйверов начат для тахометра. Эти удивительные люди работают в лучшем свете. Спидометр уже доступен в приложении.Публикация результатов поиска стрелок позволяет получать отчеты и получать данные на хинди, чтобы просмотреть их в любом другом устройстве.

Элементы LED используются для подсветки. Этот метод позволяет быстро и точно определить параметры на габи и на габи. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Очень важно, чтобы установка была сделана на основе многопользовательской работы, когда была произведена установка, чтобы сделать все детали интерьера очень похожими.

Hilagang Hangin. Дизайн дизайна найден в хит-парадах из самых известных катапатов. Многочисленные страницы на хинди позволяют создавать переводы в традиционном стиле устройств. Gayunpaman, когда он это делает, вы можете найти свой любимый новый хит.

Часы на этой панели очень хорошо известны с дизайном спортсменов. Эта схема, которую можно сделать, применяется к типам, которые имеют значение.

Настроить панель Europanel

Это кардинальные параметры, позволяющие выбрать 14 моделей, которые устанавливают панель из евро. Вы можете найти решения, которые используются в автомобилях ВАЗ, которые содержат суммарное количество кадров:

ang manibela ay walang kakayahang ayusin;
суммирует манипуляции с созданием бахаговских устройств для управления киноконтролем;
человек, который работает с какой-либо книгой на Габи, уже научились использовать его в качестве инструмента для приготовления пищи;
хинди лучшие материалы на качественном уровне, который представляет собой удивительную панораму, которая делает вид на весь интерьер;
пластиковая пластика создает множество скрипов, ударов и других устройств, работает в обычном режиме моделирования операций;
, который можно установить в перчаточном ящике, можно использовать на хинди с красивым замком, который используется в дизайне;
классная кабина в салоне создана на хинди, но прекрасная система, используемая в кабине.

Установка новой передней панели в каюту только на английском языке, решает многие практические проблемы. Позволяет получить удовольствие от этого метода, который поможет вам сделать это.

Получить качество пластика в процессе обработки Europanel Gayundin, сделать это можно без каких-либо конкретных рекламных материалов. Водитель предлагает множество различных ящиков для небольших предметов и их использование для современных устройств .

Установка новых элементов может быть удивительной. Samakatuwid, хинди это удивительно, чтобы сделать это на любой странице загрузки.

Хинди содержит много примеров естественного обучения в дизайне, посвященном дизайну. Это может быть удивительный выбор, устройства, халимбавы, спидометр или тахометр, а также узнать хинди из старых халагов. Хинди это дает возможность, если вы хотите узнать, как работает система, работает с этим водителем, который работает с малым количеством пользователей, которые могут вас заинтересовать.

Тюнинг

, схема, цена. Как заменить панель приборов своими руками

Щиток приборов ВАЗ-2107 оборудован всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и устройств, можно вовремя выявить определенную неисправность, предотвратив более серьезные поломки. Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если на приборной панели загорелся индикатор аварийного давления масла ВАЗ-2107, необходимо остановить автомобиль и заглушить двигатель. Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель. Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать».Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта. Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания.Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива указывает на наличие топлива в баке. Нулевая отметка говорит о том, что осталось меньше 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить.Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация о перегреве двигателя. В этой ситуации необходимо остановиться и дать силовому агрегату остыть.В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности. Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

Вольтметр.
Спидометр (указатель скорости).
Одометр. Считает пройденное расстояние.
Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
Датчик температуры хладагента. Зеленая зона — норма, красная — перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси, превышающей 118 915 14 ° С около 9 15 15 С.
Эконометрический.Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает в себя следующие индикаторы и датчики:

Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет.Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
Датчик включения габаритных огней.
Контрольная лампа включения дальнего света (в активном режиме горит синим цветом).
Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
Индикатор неисправности механизма управления силовым агрегатом.Датчик в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
Включение стояночного тормоза — датчик горит красным светом.
Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатура управления

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света и выключении внешнего освещения.
Регулятор обогрева заднего стекла. Активируется при включении зажигания.
Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

Предупреждающий индикатор о том, что ремни безопасности не пристегнуты (сигнализируется красным цветом).
Датчик обогрева заднего стекла (оранжевый).
Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг панели приборов ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Начать улучшение панели рекомендуется с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей — установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Подобное оборудование придает автомобилю торпедный современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов на 3 вольта, специальный соединительный шлейф и пара резисторных элементов на 680 Ом.

Этапы работы:

Сначала вырежьте головки светодиодов напильником. Затем отшлифуйте всю поверхность, очистите и нарежьте кусочками 30 мм проволоки типа molex. Они загнуты в виде буквы «Г», впаяны в места, где будут монтироваться светодиоды.К ним методом пайки крепится одиночный отвод светового элемента.
На втором этапе монтажа светодиодного освещения приборной панели ВАЗ-2107 выполняют часть диодов. Затем разрежьте петлю и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
На завершающем этапе регулировка яркости осуществляется в двух средних цепях, оснащенных четырьмя диодами.

Подсветка стрелок

Еще одним вариантом модернизации электронной панели приборов ВАЗ-2107 является подсветка стрелок. Операция выполняется следующим образом:

Определите длину стрелок и аккуратно заточите оргстекло с заточкой в нижней части.
Под углом 45 градусов противоположный конец стрелки, после чего ее крепят на клей. Элемент окрашен красным лаком в несколько слоев, в качестве фиксатора используется мебельный чехол.
Надо будет взвесить старую и новую стрелку. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установленную на паре светодиодов, которые по бокам закрашены черной краской.
При прохождении света из-под стрелки сделайте кольцо, покройте его лаком и поставьте на шкалу. Диоды закреплены по габаритам. Правильно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Замена панели приборов на ВАЗ-2107 может производиться следующим образом:

Отсоединить проводку авто от минусовой АВ.
Используйте отвертку и осторожно снимите форсунки с ручек управления нагревателем.
Отвинтите гайку установки счетчика и шайбу, затем вставьте ручку в выемку за приборной панелью.
Используйте тонкую отвертку, чтобы открутить винты крышки крепежных винтов панели.
Выкрутите крепежные винты.
Осторожно демонтировать панель приборов ВАЗ-2107.
Гамма-трос отключается после откручивания гайки с накаткой привода спидометра.
Сливной шланг снимается с эконометрического штуцера.
Осторожно снимите колодки трехцветных проводов, собранные в один жгут.
Теперь панель полностью снимается с автомобиля.

При необходимости заменить лампы индикаторов, установить светодиодное освещение или новый «прибор». Операция установки выполняется в порядке, обратном процессу снятия.

p >>

Панель приборов ВАЗ 2114 Описание. Кнопки, лампочки, значки, индикаторы

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115.Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и приборной панелью способа крепления. Для этого разберем соответствующую схему:

Панель приборов (она же торпеда) — основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
Защитно-декоративная накладка, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
Кронштейн крепления.
Заглушка декоративная.
Кожух Ashtroke.
График для обеспечения конструкции жесткости.
Левая и правая декоративные панели центральной консоли.
Панель приборов.
Центральная крепежная скоба.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Выключить ОТ. аккумулятор Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на панели приборов, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли.Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам понравится защелка на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления системой отопления. Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху «окошка» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8. Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны от переключателя обогревателя заднего стекла.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны. Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй — левый).

15.Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов.Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать «уши» правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов.А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристики

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки. И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр.Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что в норме должно быть от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром.Это самая важная деталь щитка. Именно от его показаний зависит скорость водителя, а соответственно и безопасность. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть «сотку» с горы набрать …

Датчик уровня топлива

Датчик последнего выключателя измеряет уровень топлива в автомобиле. нефтяной резервуар. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

— Основной информационный блок, на котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

Тиддер ВАЗ 2114, 2113,2115

На самой панели расположены элементы трех типов:

Лампочки индикаторы количества требуемых для ТС расходных материалов, масла, тормозной жидкости и т. Д .;
Спидометр и тахометр;
Управляющий элемент для переключения режима спидометра.

Также концепция «комбинации приборов» сделана для привлечения поворотников, кнопок и других машинных средств связи.

Схема приборной панели ВАЗ 2114 выглядит так:

Из этой статьи вы узнаете обозначение значков на панели приборов ВАЗ 2114, причины включения индикаторов, а также меры, которые нужно предпринять для устранения неисправности.

Основные элементы панели

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуры жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

— Это стрелок, сигнал на который бортовой компьютер подает четырнадцатый. На тахометре данные о количестве оборотов коленного вала в этот момент времени. Тахометр разделен шкалами на 5 единиц, отсчитываемых с каждой секунды. Максимальное количество оборотов — 80.

Чтобы узнать реальную частоту вращения двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 оборотов в минуту.

Производитель указывает критическую частоту оборотов, при достижении двигателя четырнадцатая может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть индукционный переключатель спидометра, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, цена деления — 10 километров. Максимальная отметка — 200 км.

Спидометр работает от коробки передач внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе тот, что установлен на четырнадцатом, имеют допустимую погрешность уровня 5 км / ч.

Стрелки спидометра снизу — это электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета.Точку отсчета может установить сам водитель, для этого на спидометре 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырехпластинчатой модели) находится стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 — бак полный, ½ — бак заполнен наполовину, 0 — бак пустой.

Рядом с датчиком цветовой индикатор — лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загораете, лампочку необходимо в пределах 20-30 километров снимать с машины.

Жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен 20 единицами. Минимальная температура 50, максимальная 130 градусов. Зона критической температуры начинается со 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатая, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если на панели приборов ВАЗ 2114 не работает датчик температуры, необходимо проверить проводку, по которой датчик подводится к бачку охлаждающей жидкости. Также возможно окисление контактов сенсора, они нужны либо для втирания растворителя, либо для замены сенсора на новый.

Индикаторный круг

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:

Разберем обозначение иконок на панели приборов. Подробности:

Индикатор Отображает информацию о текущем уровне масла в двигателе. При критически низком количестве смазочной жидкости индикатор горит оранжевым. Масло должно быть обработано сразу после того, как этот индикатор станет активным;
Этот индикатор указывает на низкое количество рабочей жидкости в водной емкости.Бачкек рассчитан на 5 литров жидкости, индикатор включается при ее количестве ниже 1 литра;
Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым следует внимательно следить;
Указывает на наличие незакрытых дверей. Красные ожоги;
Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора красный;
Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Горит с момента первого нажатия на тормоза до выключения автомобиля;
Индикатор, указывающий на то, что водитель не пристегнул ремни безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во второй версии.

Для устранения проблемы полностью заполнить баки и проверить контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если значок двигателя на панели горит, значит форсировать четырнадцатый не в порядке. Причин зажигания лампочки «Check Engine» очень много, часто она горит даже при каких-либо видимых неисправностях. Лучше всего сходить на сотню на диагностику, так вы обезопасите от возможных проблем.

Кнопки на панели приборов

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок панели приборов ВАЗ 2114 Next:

Первый блок:

Включение / выключение общего освещения.При включенных enabarits индикатор горит зеленым;
Кнопка включения и выключения фар;

Второй блок:

Включение / выключение переднего тумана. Для включения противотуманных фар Раньше необходимо включить габаритные огни;
Включение / отключение заднего противотуманки;
Включение / выключение обогрева стекол четырнадцатой двери багажника.

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН.Для удобства использования ручек, кнопок, переключателей и устройств управления, размещенных на панели приборов, они нанесены на функциональные символы.

На приборных панелях расположены следующие органы управления (рис. 1.7). 1 — Выключатель фар и фар. 2 — Силовая форсунка входной двери. 3 -. 4 — рулевое колесо. 5 — Переключатель звукового сигнала.

6 — выключатель аварийной сигнализации. При нажатии кнопки включаются мигающие огни всех указателей поворота и контрольная лампа в комбинации приборов.При повторном нажатии кнопки будильника он выключается:

7 — выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 — «Отключено». Все потребители выключены, ключ снят. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы гарантировать блокировку рулевого вала, поверните рулевое колесо вправо или влево до щелчка.Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка повернув руль вправо-влево, повернуть ключ в положение «I»;
I — зажигание. Включено зажигание, ключ не вынимается, руль разблокирован;
II — «Стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В этом положении ключ не фиксируется — его необходимо удерживать стартером. Выключатель зажигания оборудован стартером, включающим работающий двигатель.Чтобы повторно включить стартер после неудачной попытки запуска, переведите ключ из положения «I» в положение «0», а затем снова в положение «II».

WARNING
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано, и автомобиль станет неуправляемым.

8 — рычаг переключателя очистителей и омывателя лобового стекла.

9 — Датчик иммобилайзера устанавливается на автомобиле с системой впрыска топлива, оснащенной электронной противоугонной системой, и предназначен для передачи секретного кода с ключа рабочего кода через блок иммобилайзера на контроллер управления двигателем.

10 — блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

1 — Сигнальная лампа аварийного уровня масла уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя упал ниже отметки MIN на указателе;

2 — лампа-лампа отсутствия жидкости в резервуаре для воды. Загорается оранжевым светом, если в баке осталось менее 1 литра промывочной жидкости;

3 — сигнальная лампа недостаточной охлаждающей жидкости в расширительном бачке.Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

Примечания
Перед проверкой отсутствия утечки из-за герметичности двигателя. Перед нажатием жидкости проверьте герметичность системы охлаждения двигателя.

4 — Сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 — Неисправность лампы освещения лампы или габаритных огней. Загорается красным светом при неисправности стоп-сигнала при нажатии педали тормоза или любой лампы общего огня при его включении;

6 — Изнашиваемые накладки фонарей.Загорается оранжевым светом при нажатии на педаль тормоза и горит перед выключением зажигания, если толщина колодок передних тормозных колодок уменьшилась до 1,5 мм;

7 — Сигнальная лампа непромокаемых ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

В блоке переключателей установлены два механически связанных переключателя:
— Переключатель габаритных огней 1. Последовательное нажатие на клавишу переключателя включает и выключает общий свет в фарах и в задних фонарях, когда общий свет включен, на ключе загорается контрольная лампа с зеленым фильтром;
— Выключатель света фар 2.При нажатии клавиши переключателя (фиксированное положение) включаются фары. При нажатии на фару ключ отключается.

ПРИМЕЧАНИЕ
Механическое соединение обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включении фар.

12 — Блок клавишных переключателей включает следующие :
— Переключатель 1 передних противотуманных фар.Противотуманные фары включают нажатие кнопки включения при нажатии переключателей габаритных огней, при этом загорается контрольная лампа в кнопке. При нажатии на кнопку отключаются противотуманные фары;
— Выключатель 2-х задних противотуманных фонарей. При нажатии на кнопку переключателя задние противотуманные фары, если наружный свет включен. При нажатии на кнопку отключаются задние противотуманные фары;
— Выключатель обогрева стекла задней двери 3. При нажатии на кнопку включения включается обогрев стекла, при этом загорается контрольная лампа в кнопке.При многократном нажатии кнопка обогрева выключается.

13 — , устанавливаемый на часть имеющихся автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
— текущий расход топлива;
— средний расход топлива;
— средняя скорость передвижения;
— путь пройден;
— текущее время;
— время в пути.

14 — заглушка.

15 — Контрольная лампа антиблокировочной системы (АБС) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной системой.

16 — Контрольная лампа состояния подушки безопасности. Устанавливается вместо вилки, если автомобиль оборудован подушкой безопасности.

17 — центральные патрубки системы вентиляции и отопления.

18 — Жетон верхней крышки. Чтобы получить доступ к верхнему ящику для хранения, когда крышка нижней части ящика, нажмите на рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка находится в верхней части ниши нижней вещи.

19 — боковое сопло вентиляции и обогрева салона.

20 — крышка дна дна ящика. Чтобы открыть его, прижмите ручку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть ширмы.

21 — магазинная полка.

22 — панель управления системой вентиляции и отопления.

23 — Гнездо для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по размеру и способу крепления.

24 — Пепельница передняя.

26 — Выключатель обогрева левого переднего сиденья.

27 — Рычаг стояночного тормоза. Чтобы затормозить стояночный тормоз автомобиля, поднимите рычаг 2 до упора вверх — в комбинации устройств загорится красная контрольная лампа. Чтобы передернуть автомобиль, потяните рычаг немного вверх, нажмите кнопку 1 на конце рычага и опустите до упора — контрольная лампа должна погаснуть.

28 — рычаг переключения передач.

29 — Прикуриватель.Чтобы использовать сигарету, нажмите на картридж, прежде чем он будет зафиксирован, и отпустите. Примерно через 20 минут картридж автоматически возвращается в исходное положение и готов к использованию.

30 — Выключатель электровентилятора отопителя.

31 — педаль акселератора.

32 — Педаль тормоза.

33 — педаль сцепления.

34 — ручка регулировки угла наклона рулевой колонки.

35 — Выключатель освещения. Поворотом ручки регулируют яркость освещения приборов и ламп подсветки переключателей, если наружное освещение включено.

36 — Ручка управления фарами. Вращением рукоятки регулируют тревогу луча света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положение рукоятки гидрокорректора соответствует следующим автомобилям автомобиля:

0 — один водитель;
1 — все места заняты;
2 — все места заняты и груз в багажном отделении;
3 — один водитель и груз в багажном отделении.

37 — Рычаг привода замка капота.

38 — Розетка для переносной лампы.

Чаще всего причиной того, что водитель переходит на этот шаг, является несчастный случай. После этого дашборд приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый.Дело в том, что многие драйверы забывают вставить какую-нибудь заглушку и устройство просто отказывается работать. В этом отношении всем нужно начать в первую очередь. Вторая сложность заключается в демонтаже. Чаще всего при разборке драйверы случайным образом ломают какое-то крепление или устройство. Все это заставляет водителя обращаться к услугам операторов автомобилей и отдавать значительные суммы за выполненную работу.

На самом деле все намного проще, чем кажется. Это достаточно ясно, чтобы следовать инструкциям и проявлять особую осторожность.Тогда вы сэкономите много нервов и сил.

В первую очередь обесточьте цепь электрической сети. Для этого снимаем «плюсовую» клемму АКБ. Итак, процедура снятия выглядит так:

После этого откручиваем оставшиеся винты крепления большой панели и натягиваем на себя. Последним движением вверх вытащите его из места приземления. Установка новой детали производится в порядке, обратном заранее размеченным заглушкам.

Замена лампы подсветки в приборной панели ВАЗ 2114 + видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте.Если они перегружены, их необходимо заменить, так как попытка найти какую-нибудь кнопку в темноте может быть весьма печальной.

Все работы по замене производятся на разобранной панели. Как снять панель — выше. Все, что от вас требуется, это купить набор новых лампочек. Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем одну, все собираются и ждут другую. Все это отнимает много времени и может затратить много сил, поэтому лучше все сделать заранее.

Для замены ламп в панели достаточно сделать несколько простых движений. Выньте патрон затуманенной лампы и вытащите его. Скрутка следует против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Установка картриджа производится в обратной последовательности.

Настройка приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, вы можете выполнить ее настройку.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в устройство подсветки или установка дополнительного освещения.Чаще всего замену лампы производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте. Дополнительное освещение Применяется, в основном, для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ настройки подразумевает изменение внешнего вида Scale устройств. Для этого на цветном принтере можно распечатать готовые решения, приклеить к жесткому картону и установить вместо старой шкалы.Стоит учесть тот факт, что освещение новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

Более серьезные обновления предполагают изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили накрыть панно, то применяйте для этого только разрешенные материалы. Под запретом попадают обычные ткани и мех, так как они горючие. Плотный цвет стоит выбирать в соответствии с общим фоном салона.Смотрится великолепно, есть сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого готовится с помощью наждачной бумаги и обезжиривания. Первым делом наносится специальный герметик, а после — автомобильная краска. Не используйте малярные материалы, которые имеют повышенную чувствительность к высоким температурам. Если покрасить пластик любой другой краской, то при длительном нахождении машины на солнце краска плавится и просто уходит.Еще одна неприятность может засосать при мытье панели — обычная краска имеет свойство выделяться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что впервые в салоне будет запах краски.
