Линза френеля что это: Линза Френеля — это… Что такое Линза Френеля?

Линза Френеля — это… Что такое Линза Френеля?

Поперечное сечение
(1) линзы Френеля и
(2) обычной линзы. Создание параллельного пучка света линзой Френеля (находится в центре).

Ли́нза Френе́ля — сложная составная линза. Состоит не из цельного шлифованного куска стекла со сферической или иными поверхностями (как обычные линзы), а из отдельных примыкающих друг к другу концентрических колец небольшой толщины, которые в сечении имеют форму призм специального профиля. Предложена Огюстеном Френелем.

Эта конструкция обеспечивает малую толщину (а следовательно, и вес) линзе Френеля даже при большой угловой апертуре. Сечения колец у линзы строятся таким образом, что сферическая аберрация линзы Френеля невелика, лучи от точечного источника, помещённого в фокусе линзы, после преломления в кольцах выходят практически параллельным пучком (в кольцевых линзах Френеля).

Линзы Френеля бывают кольцевыми и поясными. Кольцевые направляют световой поток в каком-либо одном направлении.

Поясные линзы посылают свет от источника по всем направлениям в определённой плоскости.

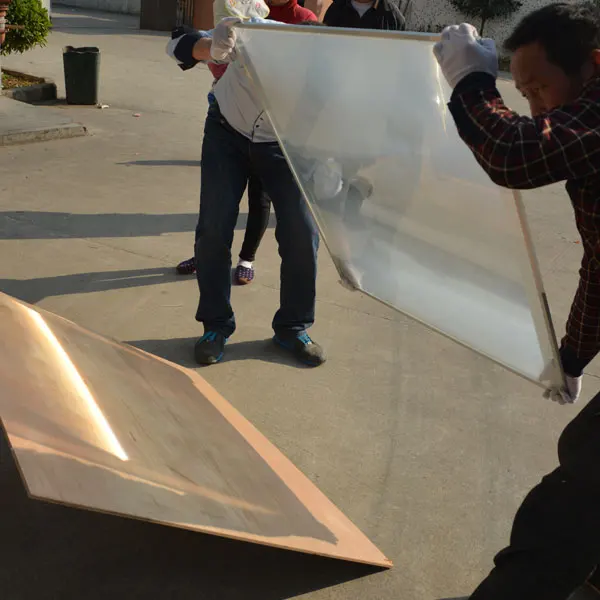

Диаметр линзы Френеля может составлять от единиц сантиметров до нескольких метров.

Применение

Основным недостатком линзы Френеля является то, что из-за наличия переходных краевых участков между зонами велик уровень паразитной засветки и разного рода «ложных изображений» (по сравнению с обычными линзами и традиционными объективами). Поэтому её использование для построения оптически точных изображений затруднено.

• Тем не менее, уже есть положительный опыт построения и таких оптических систем. Перспективным направлением может быть построение космических телескопов диаметром в десятки и сотни метров, с использованием линз Френеля на основе тонких мембран^[1].
• Массово применяется в осветительных устройствах, особенно подвижных, для минимизации веса и затрат на перемещение.
• Помещая линзу Френеля вблизи фокальной плоскости объектива и окуляра оптической системы (в зеркальных фотоаппаратах), конструкторы достигают максимальной равномерности освещённости изображения на матовом стекле видоискателя. При этом кольцевая структура линзы маскируется матовым стеклом, а паразитное рассеивание не оказывает влияния на изображение.

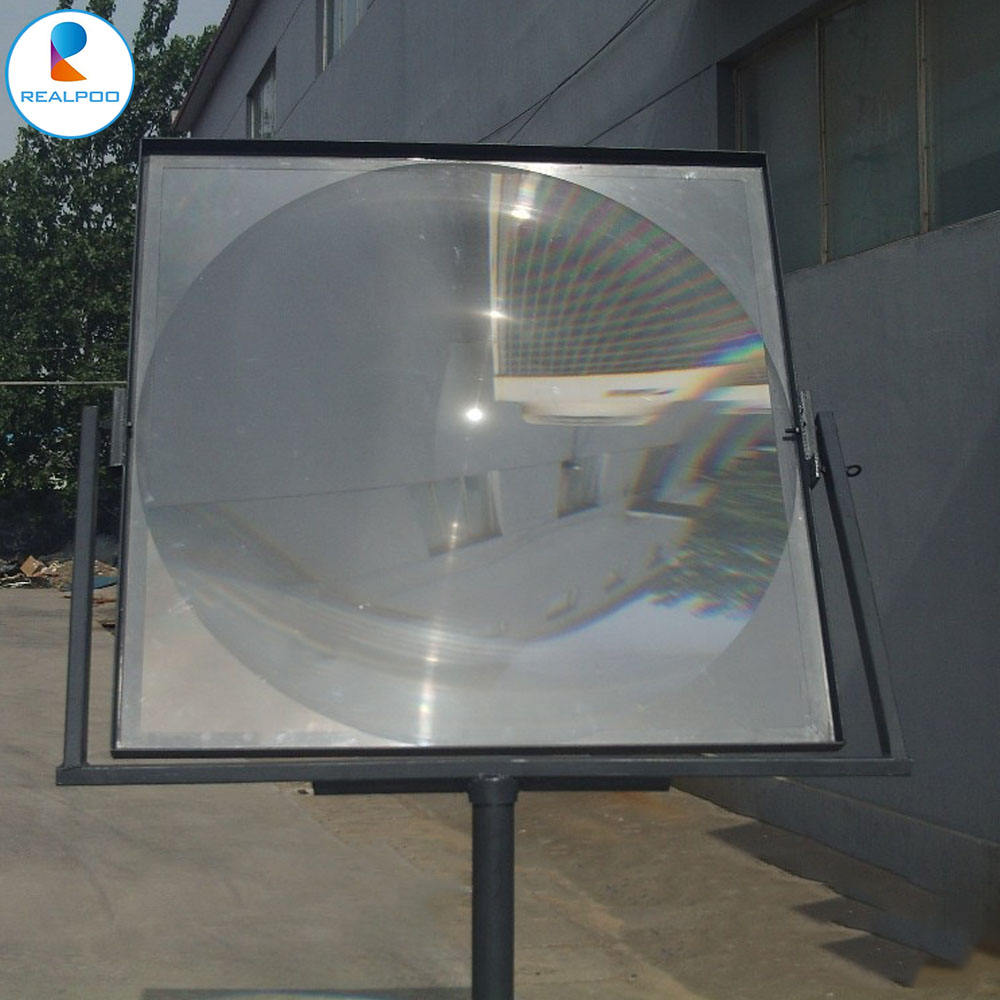

• Линзы Френеля применяются в крупногабаритных фокусирующих системах морских маяков, в проекционных телевизорах, оверхед-проекторах (кодоскопах), Линзы Френеля в маяке фотовспышках, светофорах, железнодорожных семафорных фонарях и фонарях пассажирских вагонов.

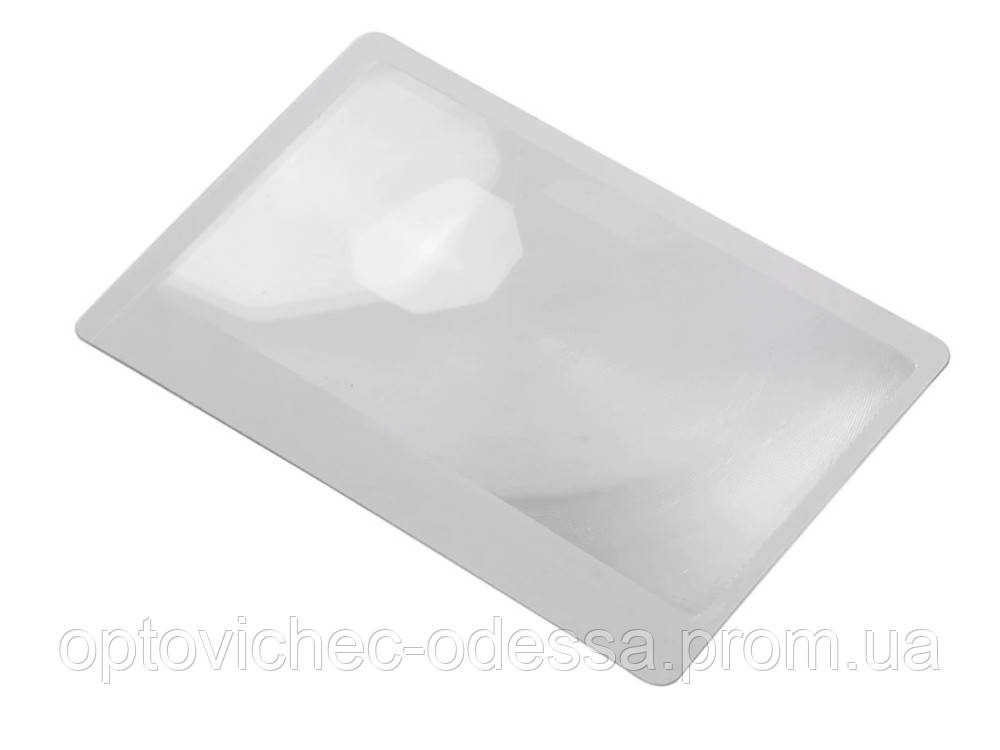

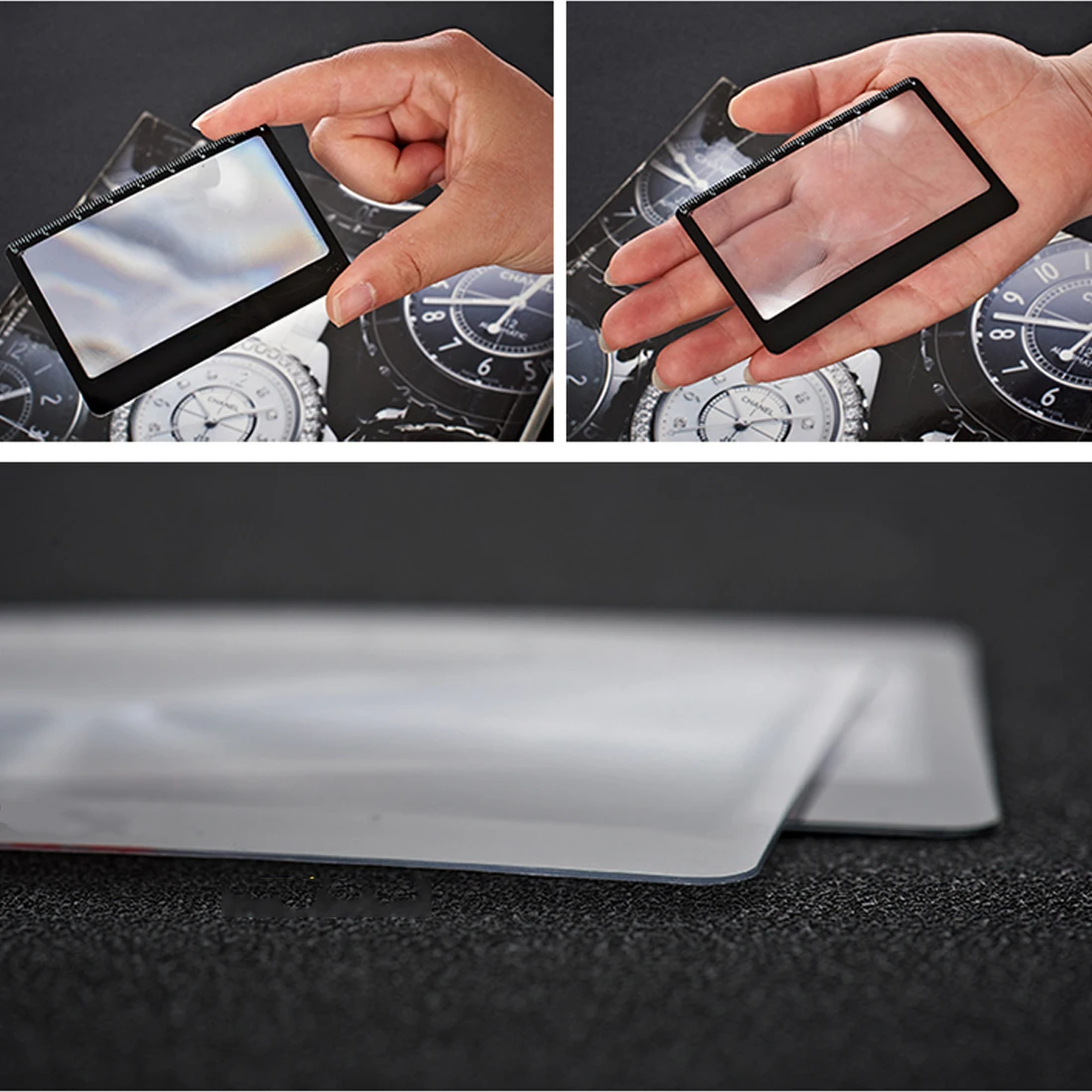

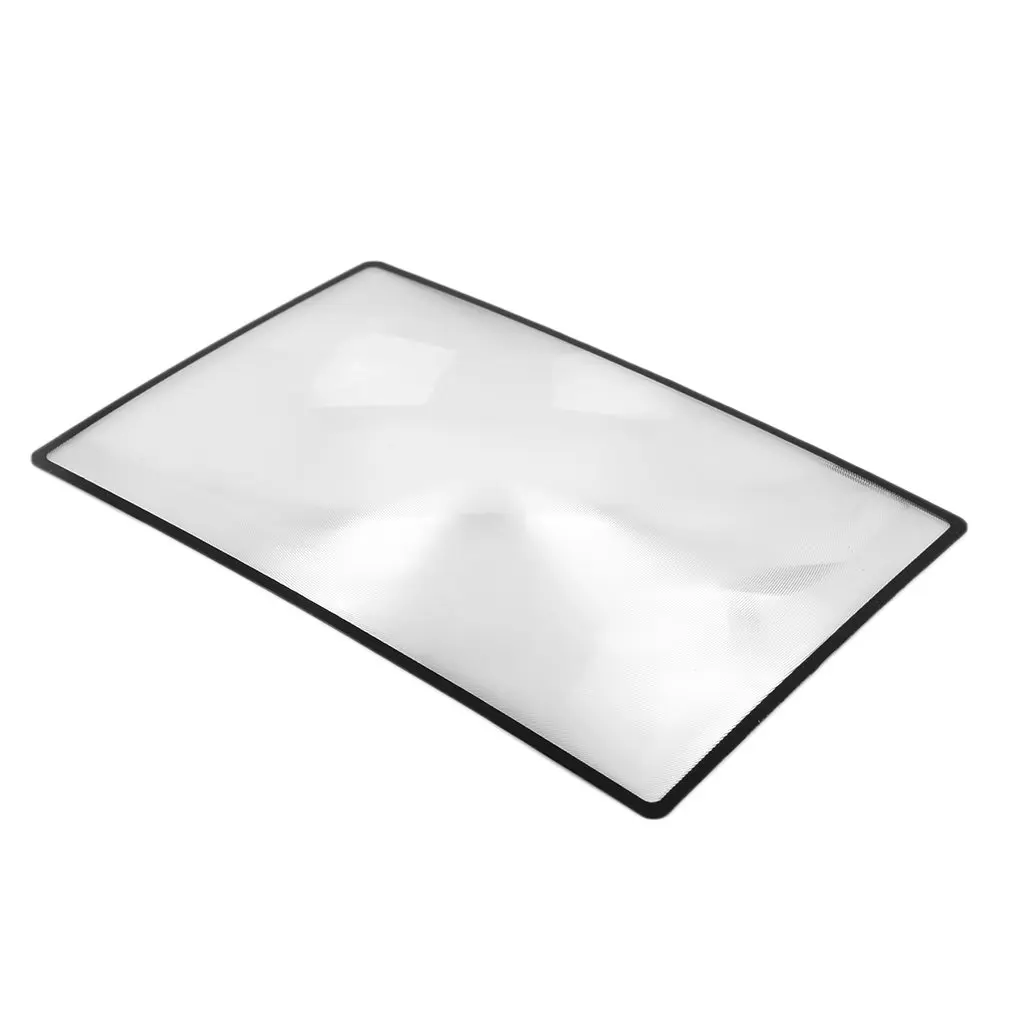

• Сверхплоская лёгкая лупа — тонкий лист пластика, отлитый в форме линзы Френеля, оказывается удобным увеличительным стеклом для людей с пониженным зрением, вынужденных читать текст, напечатанный мелким шрифтом. Благодаря малой толщине, такая лупа используется как закладка и линейка. Увеличивающая линза Френеля в виде плоского пластикового экрана.
• Акустические линзы Френеля (в действительности — не линзы, а акустические зонные пластинки Френеля [1]) применяют при формирования звукового поля в акустике. Изготавливают из звукопоглощающих материалов.

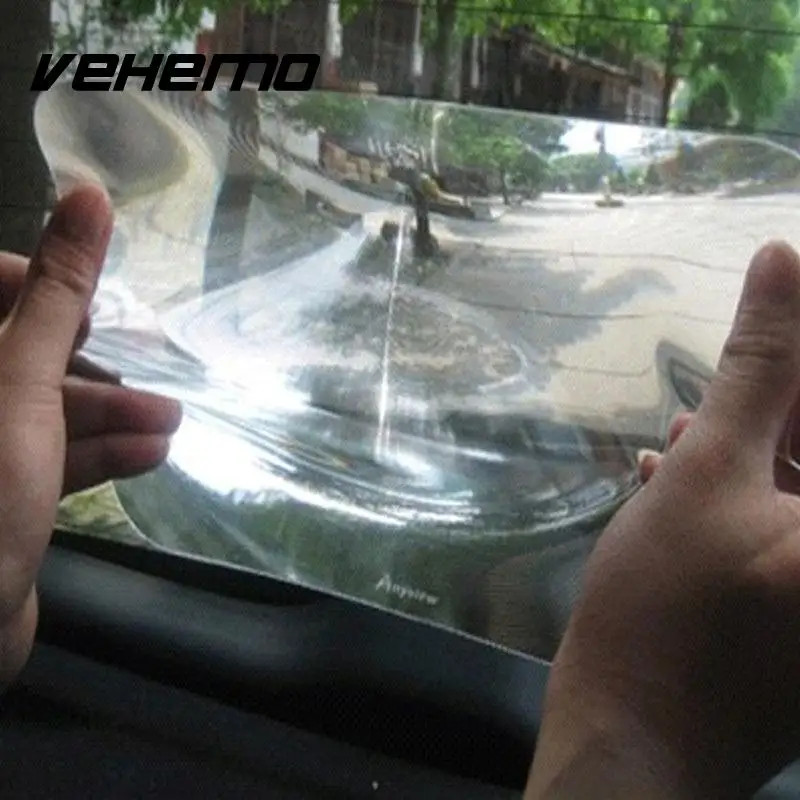

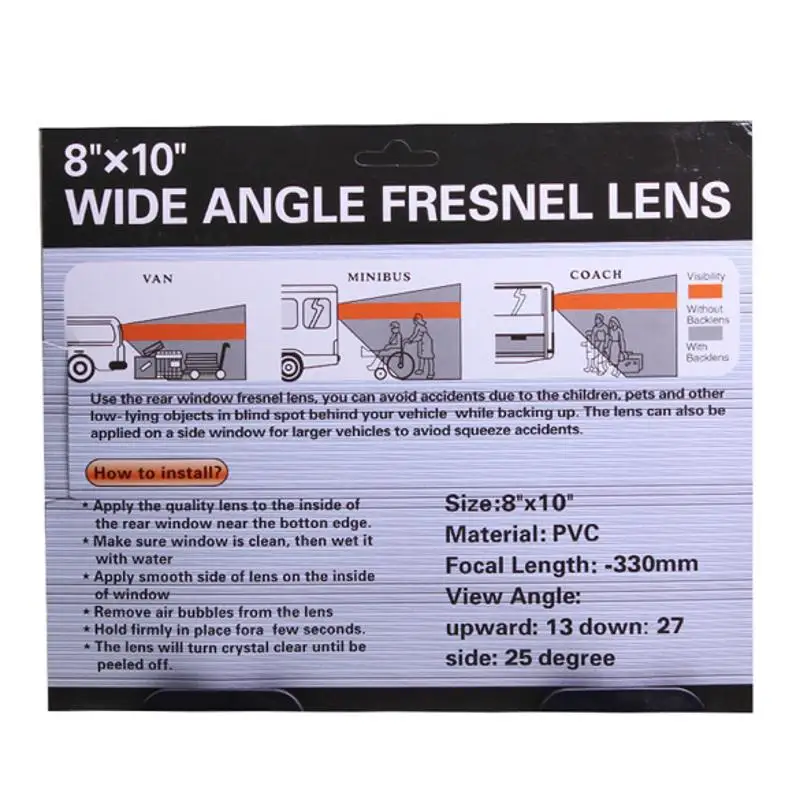

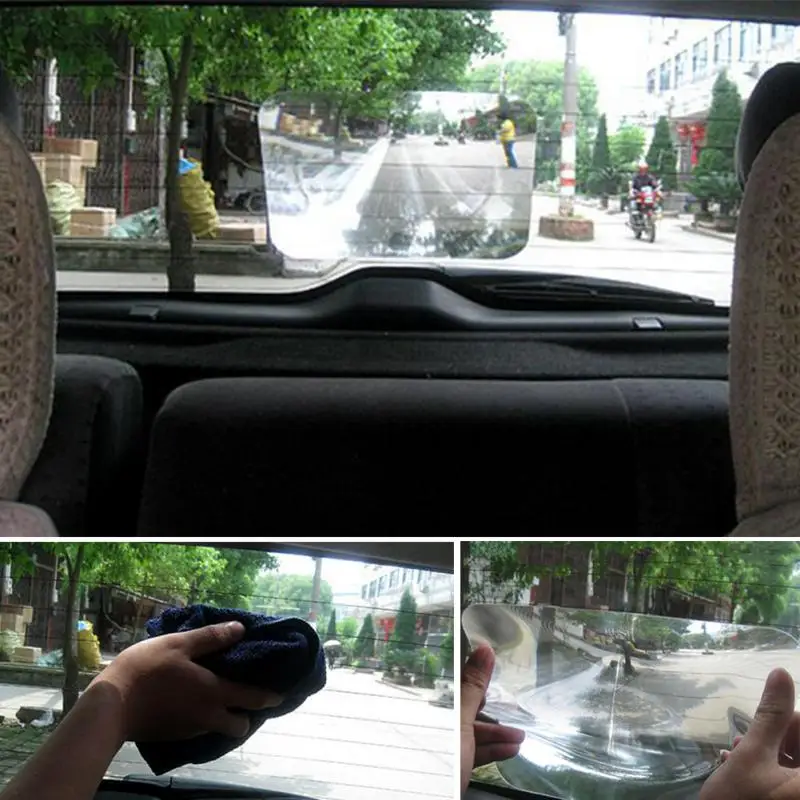

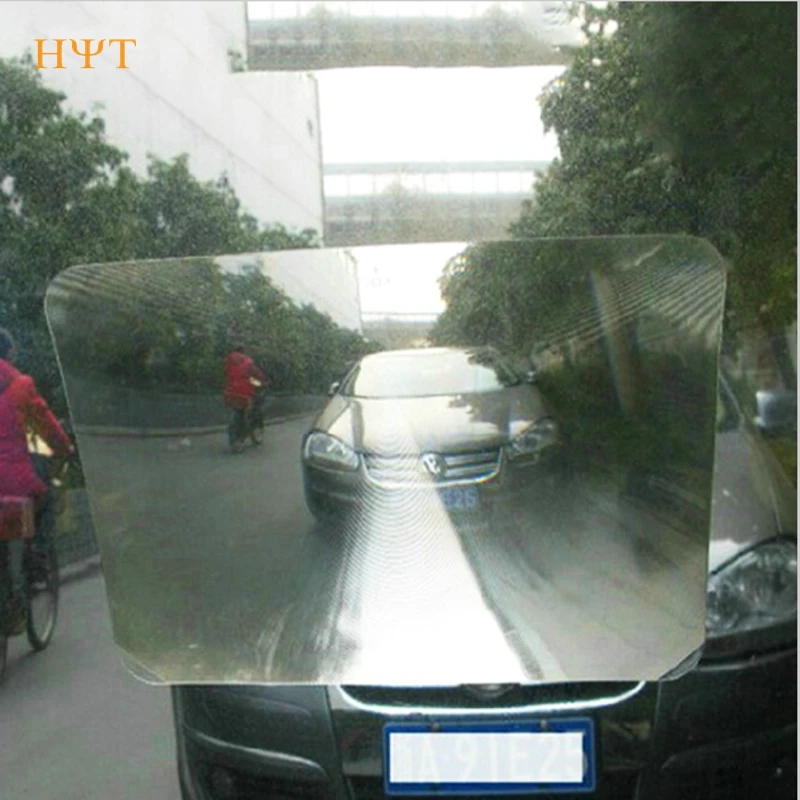

• Пластиковая плёнка в виде линзы Френеля, наклеенная на заднее стекло автомобиля, уменьшает мёртвую (невидимую) зону позади автомобиля при взгляде через зеркало заднего вида.
• Перспективным в настоящее время считается использование линз Френеля в качестве концентратора солнечной энергии для солнечных батарей.

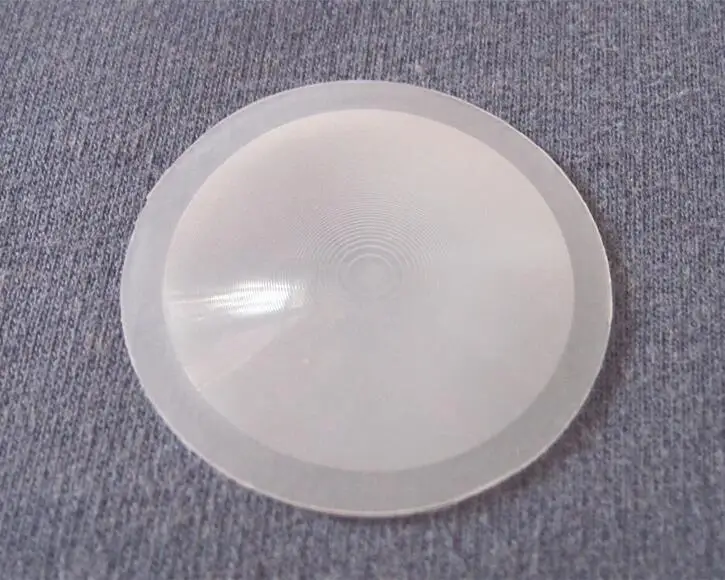

• Линзы Френеля применяются в инфракрасных (пирометрических) датчиках движения охранных сигнализаций.

См. также

Примечания

Датчики и сенсоры онлайн журнал

Линзы Френеля — это оптические элементы, имеющие ступенчатую поверхность. Они широко используются в датчиках, где не требуется высокого качества фокусировки: в световых конденсорах, увеличителях и устройствах фокусировки детекторов присутствия. линзы Френеля изготавливаются из стекла, акрила (для видимого и ближнего И К диапазона) и полиэтилена (для дальнего ИК диапазона). История линз Френеля началась в 1748 году, когда граф Буффо предложил вытачивать внутри стеклянных линз концентрические круглые ступеньки. После разрезки все кольца остаются линзами, направляющими падающие лучи в точку общего фокуса, положение того определяется уравнением (4. 24). При изменении кривизны поверхности меняется угол преломления лучей. Части колец, отображенные на рисунке буквами «х», не вносят никакого вклада в фокусирование лучей. При удалении этих секций (рис. 4.13Б) фокусирующие свойства линзы останутся прежними. Если теперь оставшиеся кольца сместить относительно друг друга до образования плоской поверхности (рис. 4.13В), получится линза Френеля, фокусирующие свойства той будут почти такие же, как у исходной плосковыпуклой линзы. Все концентрические элементы линз Френеля направляют падающие световые лучи в общую точку фокуса. Рис. 4.13 Концепция линз Френеля Линзы Френеля обладают рядом достоинств по сравнению с обычными линзами: некрупным весом, малой толщиной, способностью менять кривизну (справедливо для пластиковых линз), и, самое главное, низкими потерями на поглощение светового потока Последнее свойство особенно важно при изготовлении линз для среднего и дальнего ИК диапазонов, где поглощение в материалах может быть очень значительным. По этой причине почти все детекторы движения, работающие в дальнем ИК диапазоне, построены на основе линз Френеля. В настоящее время широко применяются линзы Френеля двух типов: с постоянным шагом (рис. 4.14А) и с постоянной глубиной (рис. 4.14Б). На практике бывает очень трудно изготовить линзы с одинаковой крутизной поверхности каждой ступени, поэтому все ступеньки выполняют с плоским профилем Чтобы не ухудшать фокусирующие свойства линзы, все ступени должны располагаться, как можно, ближе друг к другу. Рис. 4.14. линзы Френеля А — с постоянным шагом, Б — с постоянной глубиной В линзах с постоянным шагом угол наклона <р каждого зубца зависит от расстояния h до оптической оси, поэтому по мере удаления от центра глубина зубцов возрастает. Если диаметр линзы, по крайней мере, в 20 раз меньше фокусного расстояния, ее центральная часть может быть плоской. Для более коротких фокусных расстояний центральная часть должна быть сферической. Угол наклона каждой ступени может быть определен по следующей формуле, справедливой только для малых значений И: (4.28) В линзах с постоянной глубиной при увеличении расстояния от центра меняются и угол наклона <р, и расстояние между зубцами г. При расчете линз могут потребоваться следующие уравнения. Расстояние от зубца до центра может быть найдено по его порядковому номеру Ј (считается, что центр имеет нулевой порядковый номер). а угол наклона зубца по формуле: Полное количество ступеней в линзе может быть найдено через апертуру (максимальный размер) линзы: Линзы Френеля могут быть слегка изогнутыми, если этого требует конструкция датчика. Однако это может привести к смещению точки фокуса. Это позволило уменьшить толщину линз и снизить потери энергии. Однако в таких линзах преломление света происходит только на поверхности, поскольку внутри них лучи проходят строго по прямым линиям. Идея графа Буффо была модифицирована в 1822 году Августином Френелем (1788–1827), сконструировавшим линзы, кривизна различных колец которых зависит от расстояния до центра, в связи с чем, в таких устройствах практически отсутствует сферическая аберрация. На рис. 4.13 проиллюстрирована концепция линз Френеля на примере плосковыпуклых линз, разрезанных на несколько концентрических колец. Если линза изгибается внутрь радиуса кривизны, фокусное расстояние уменьшается. Поскольку линзы со сферической поверхностью страдают от явлений аберрации, в устройствах, где требуется осуществлять фокусировку с высокой точностью, непрерывная поверхность линзы, контур той определяется концентрическими зубцами, не должна быть сферической. На практике часто используется коническая поверхность с осевой симметрией относительно оси z, описываемая стандартным уравнением (рис. 4.15): С и К определяются несколькими факторами: необходимым фокусным расстоянием, коэффициентом преломления и особенностями конструкции устройства, для того предназначена линза. Рис. 4.15. Сравнение профилей сферической и несферической линз .   Список тем   Назад   Вперед     Информация исключительно в ознакомительных целях. При использовании материалов этого сайта ссылка обязательна.Правообладатели статей являются их правообладателями.

По вопросам размещения статей   пишите на email: datchikisensor@yandex.ru

Линза Френеля для проекционного дисплея

Что такое линза Френеля:

Что линза Френеля был изобретен французским физиком Августин линза Френеля, Augustin линза Френеля в первую очередь используется эта конструкция объектива для построения стеклянная линза Френеля — маяка объектива в 1822.



Линза Френеля в тонкий и плоский оптический объектив, который состоит из серии малых узкие концентрические канавки на поверхности Легкий пластиковый лист в целях уменьшения толщины, вес и стоимость. Каждый паз находится в несколько иной точки зрения по сравнению с рядом и с той же фокусное расстояние, с тем чтобы сосредоточить внимание на свет в направлении центрального координационного центра. Каждый паз можно рассматривать в качестве отдельных малых объектив для параллельных сгиба световые волны Френеля и сосредоточить внимание на свете. Объектив фактически устраняет некоторые сферические аберрации.



В объектив Френеля — это специальные оптические линзы. Он теперь может быть изготовлена из пластика, таких как акрил линзы Френеля, PMMA, экологичные cholride (ПВХ), из поликарбоната (PC) и HDPE. Традиционное стекло выпуклые линзы будут плотная и очень дорого, но пластиковые линзы Френеля с тонким, легкая и недорогая альтернатива.



Паз с высокой плотности имеет более высокое качество проекции изображения. В объектив Френеля — это хорошее решение для качественного изображения и эффективность при значительно меньших затратах. Линза Френеля в обычно с поправкой на сферической аберрации.



Применение линза Френеля:

Приложения для линз Френеля включать освещение, Лампа Френеля, маяка, проектор, аксессуары для проекторов, линза Френеля лупы, чтение лупы, ТВ проекции, конденсатор, камеры, фонаря направленного света автомобильных фар, солнечной энергии, концентратор солнечных батарей, солнечных фотоэлектрических, экран проекционный экран, Пассивный детектор движения, знак трафика, коллиматор flight simulator, оптическая система посадки, лупы, фотометрические, LGP (направляющую пластину) Пиром объектив, лампа, виртуальная реальность крепления головки блока дисплея, Oculus раскол, банк ATM, заднее окно и т.д.



Типов линз Френеля:

Типы линза Френеля: позитивные линза Френеля, негативные линза Френеля, линзы Френеля массив, цилиндрические линзы Френеля, линзы Френеля циркуляр, линейных линзы Френеля, линзовый объектив Френеля, дифракции Френеля, линза Френеля размышления, линза Френеля расщепитель светового пучка и линза Френеля призмы.



Преимущества линза Френеля:

Что линза Френеля совместимый объектив могут быть разработаны и изготовлены в очень больших размеров с небольшой вес в связи с менее 4 мм толщина, поэтому стоимость будет ниже по сравнению с традиционными magnifiers. В отличие от обычных стеклянный объектив будет 200 мм на периферии, весом более 50 кг и тысячу долларов.



Значительно уменьшить толщину объектива приводит к существенной экономии материальных затрат. Линза Френеля может снизить вес, который снижает и ассамблеи с точки зрения затрат. Чрезвычайно гигантские линзы Френеля до 1000мм могут быть использованы для замены весьма дорогостоящее обычных наружного зеркала заднего вида в сборе в крупных оптических систем.



Конструкция линзы Френеля:

Для определения оптических линз Френеля дизайн уравнения, все параметры определяются для каждого отдельного приложения. Несколько зоне Френеля формулы используются в линза Френеля технологий для точности инструментальной машин и electroforming алмазов и процессов литьевого формования.

Чертеж:

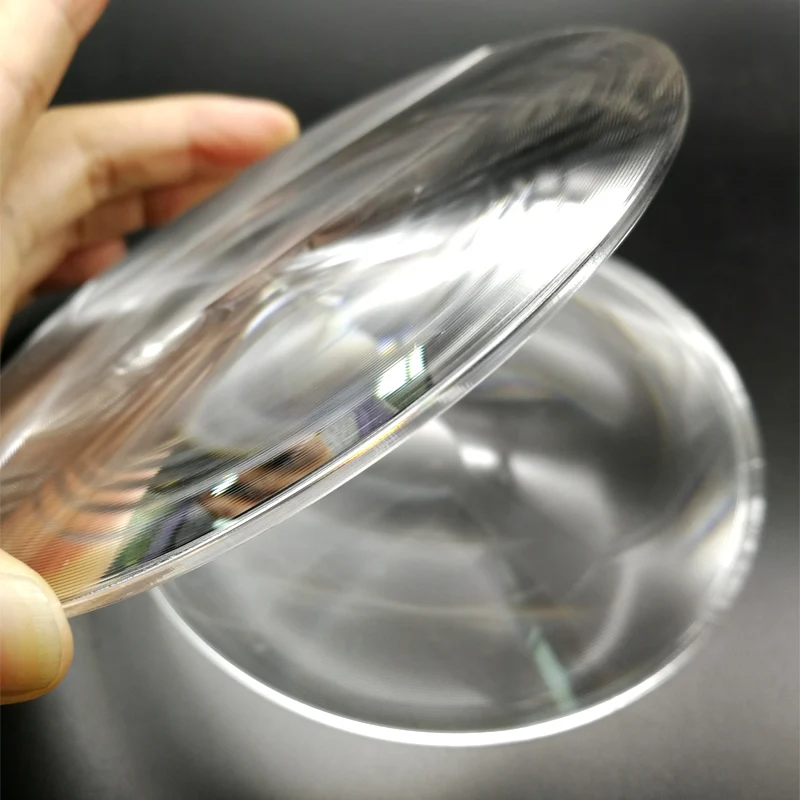

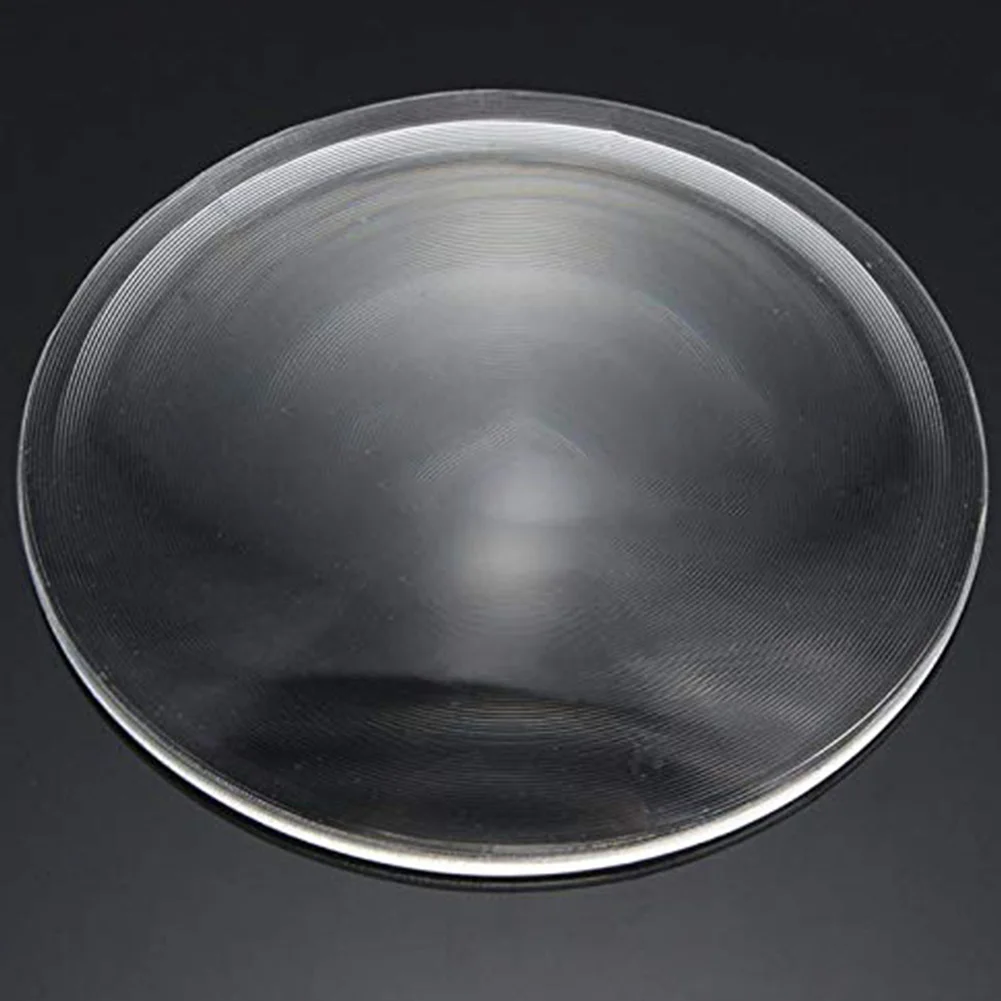

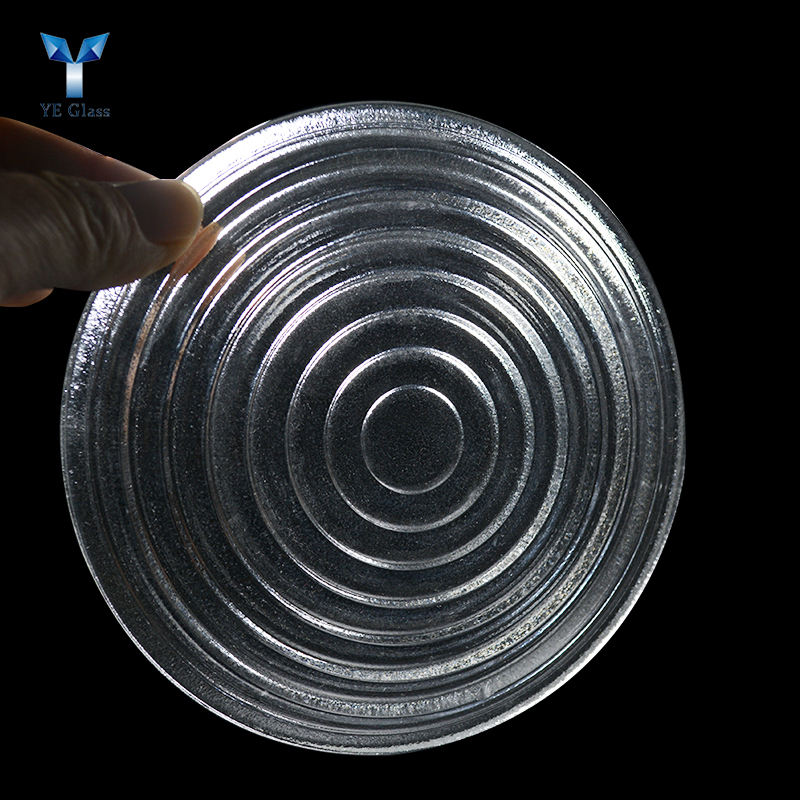

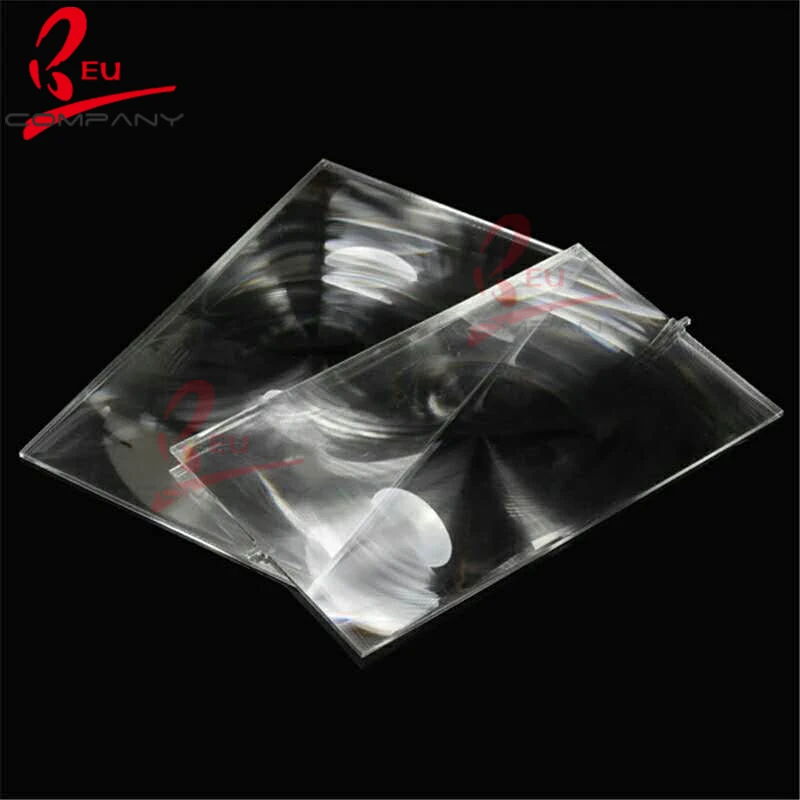

Изображения продукта:

Линзы френеля назначения принцип действия.

Расчет линз френеля. Что такое линза Френеля

Линза Френеля

Создание параллельного пучка света линзой Френеля (находится в центре).

Ли́нза Френе́ля — сложная составная линза . Состоит не из цельного шлифованного куска стекла со сферической или иными поверхностями (как обычные линзы), а из отдельных примыкающих друг к другу концентрических колец небольшой толщины, которые в сечении имеют форму призм специального профиля. Предложена Огюстеном Френелем .

Эта конструкция обеспечивает малую толщину (а следовательно, и вес) линзе Френеля даже при большой угловой апертуре . Сечения колец у линзы строятся таким образом, что сферическая аберрация линзы Френеля невелика, лучи от точечного источника, помещённого в фокусе линзы, после преломления в кольцах выходят практически параллельным пучком (в кольцевых линзах Френеля).

Линзы Френеля бывают кольцевыми и поясными . Кольцевые направляют световой поток в каком-либо одном направлении. Поясные линзы посылают свет от источника по всем направлениям в определённой плоскости.

Диаметр линзы Френеля может составлять от единиц сантиметров до нескольких метров.

Применение

См. также

Примечания

Wikimedia Foundation . 2010 .

Смотреть что такое «Линза Френеля» в других словарях:

линза Френеля — ступенчатая линза — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом Синонимы ступенчатая линза EN Fresnel lens … Справочник технического переводчика

У этого термина существуют и другие значения, см. Линза (значения). Двояковыпуклая линза Линза (нем. Linse, от лат. … Википедия

Сложная составная линза, применяемая в маячных и сигнальных фонарях. Предложена О. Ж. Френелем. Состоит не из цельного шлифованного куска стекла со сферич. или иными поверхностями, как обычные линзы, а из отд. примыкающих друг к другу концентрич … Физическая энциклопедия

ФРЕНЕЛЯ — (1) дифракция (см. ) сферической световой волны, при рассмотрении которой нельзя пренебречь кривизной поверхности падающей и дифрагировавшей (либо только дифрагировавшей) волн. В центре дифракционной картины от круглого непрозрачного диска всегда… … Большая политехническая энциклопедия

Участки, на к рые разбивают поверхность фронта световой волны для упрощения вычислений при определении амплитуды волны в заданной точке про странства. Метод Ф. з. используется при рассмотрении задач о дифракции волн в соответствии с Гюйгенса… … Физическая энциклопедия

Оптическое стекло, служащее для концентрации светового потока, исходящего от лампы, в узкий, почти цилиндрический пучок. Для этого светящаяся нить лампы д. б. установлена точно в фокусе Л., а размеры нити возможно меньшие. Л. бывают гладкие и… … Технический железнодорожный словарь

Поперечное сечение линзы Френеля и обычной линзы Линза Френеля сложная составная линза. Состоит не из цельного шлифованного куска стекла со сферической или иными поверхностями, как обычные линзы, а из отдельных примыкающих друг к другу… … Википедия

Сложная составная линза, применяемая в маячных и сигнальных фонарях. Предложена О. Ж. Френелем (См. Френель). Состоит не из цельного шлифованного куска стекла со сферическими или иными поверхностями, как обычные линзы, а из отдельных… … Большая советская энциклопедия

Плоско выпуклая линза Линза (нем. Linse, от лат. lens чечевица) обычно диск из прозрачного однородного материала, ограниченный двумя полированными поверхностями сферическими или плоской и сферической. В настоящее время всё чаще применяются и т. н … Википедия

Линза Френеля — сложная составная линза. Состоит не из цельного шлифованного куска стекла со сферической или иными поверхностями (как обычные линзы), а из отдельных, примыкающих друг к другу концентрических колец небольшой толщины, которые в сечении имеют форму призм специального профиля. Предложена Огюстеном Френелем.

Эта конструкция обеспечивает малую толщину (а следовательно, и вес) линзе Френеля даже при большой угловой апертуре. Сечения колец у линзы строятся таким образом, что сферическая аберрация линзы Френеля невелика, лучи от точечного источника, помещённого в фокусе линзы, после преломления в кольцах выходят практически параллельным пучком (в кольцевых линзах Френеля).

Линза Френеля — один из первых приборов, действие которого основано на физическом принципе дифракции света.

Данный прибор, и по сей день не утерял своего практического значения. Общая схема физической модели, на которой основано его действие, представлена на (рис. 1).

Рис. 1 Схема построения зон Френеля для бесконечно удаленной точки наблюдения (плоская волна)

Примем, что в точке О расположен точечный источник оптического излучения длины волны l. Естественным образом, как всякий точечный источник, он излучает сферическую волну, волновой фронт которой и изображен на рисунке окружностью. Зададимся условием изменить данную волну на плоскую, которая будет распространяться вдоль пунктирной оси. Несколько волновых фронтов этой изменяемой волны, отстающих друг от друга на l/2, изображены на (рис. 1). Для начала отметим, что рассматриваем изменяемую плоскую волну из имеющейся сферической в свободном пространстве. Поэтому, в соответствие с принципом Гюйгенса-Френеля, “источниками” данной изменяемой волны могут служить лишь электромагнитные колебания в имеющейся. И если это не устраивает пространственное распределение фазы этих колебаний, то есть волновой фронт (сферический) исходной волны. Давайте попробуем его подкорректировать. Проведем все по действиям.

Действие первое: заметим, что с точки зрения вторичных волн Гюйгенса — Френеля (которые сферические) пространственное смещение на целую длину волны в любом направлении не меняет фазы вторичных источников. Поэтому мы можем позволить себе например “разорвать” волновой фронт исходной волны как показано на (рис. 2).

Рис. 2 Эквивалентное распределение фазы вторичных излучателей в пространстве

Таким образом, мы “разобрали” исходный сферический волновой фронт на “кольцевые запчасти” номер 1, 2… и так далее. Границы этих колец, называемых зонами Френеля, определяются пересечением волнового фронта исходной волны с последовательностью смещенных друг относительно друга на l/2 волновых фронтов “проектируемой волны”. Получившаяся картинка уже существенно “попроще”, и представляет собой 2 слегка “шероховатых” плоских вторичных излучателя (зеленый и красный на рис. 2), которые однако, гасят друг друга из-за упомянутого полуволнового взаимного смещения.

Итак, мы видим, что зоны Френеля с нечетными номерами не только не способствуют выполнению поставленной задачи, но даже активно вредительствуют. Способов борьбы с этим два.

Первый способ (амплитудная линза Френеля). Можно данные нечетные зоны просто геометрически закрыть непрозрачными кольцами. Так и делается в крупногабаритных фокусирующих системах морских маяков. Конечно, этим можно не добиться идеальной коллимации пучка. Можно увидеть, что оставшаяся, зеленая, часть вторичных излучателей во-первых, не совсем плоская, а во-вторых разрывная (с нулевыми провалами на месте бывших нечетных зон Френеля).

Поэтому строго коллимированная часть излучения (а ее амплитуда — ни что иное как нулевая двумерная Фурье-компонента пространственного распределения фазы зеленых излучателей по плоскому волновому фронту с нулевым смещением, см. (рис. 2) будет сопровождаться широкоугловым шумом (все остальные Фурье-компоненты кроме нулевой). Поэтому линзу Френеля почти нереально использовать для построения изображений — только для коллимации излучения. Однако, тем не менее коллимированная часть пучка будет существенно мощнее, чем в отсутствие линзы Френеля, поскольку мы по крайней мере избавились от отрицательного вклада в нулевую Фурье-компоненту от нечетных зон Френеля.

Второй способ (фазовая линза Френеля). Можно сделать кольца, закрывающие нечетные зоны Френеля, прозрачными, с толщиной, соответствующей дополнительному фазовому набегу l/2. В таком случае волновой фронт “красных” вторичных излучателей сместится и станет “зеленым”, см. рис. 3.

Рис.3 Волновой фронт вторичных излучателей за фазовой линзой Френеля

Реально фазовые линзы Френеля имеют два варианта исполнения. Первый представляет собой плоскую подложку с напыленными полуволновыми слоями в областях нечетных зон Френеля (более дорогостоящий вариант). Второй — это объемная токарная деталь (или даже полимерная штамповка по единожды сделанной матрице, вроде грампластинки), исполненная в виде “ступенчатого конического пьедестала” со ступенькой в полдлины волны фазового набега.

Таким образом, Френелевские линзы позволяют справиться с колимацией пучков большой поперечной апертуры, одновременно являясь плоскими деталями небольшого веса и относительно небольшой сложности изготовления. Эквивалентная по эффективности обычная стеклянная линза для маяка весит с полтонны и стоит немногим дешевле, чем линза для астрономического телескопа.

Обратимся теперь к вопросу о том, что произойдет при смещении источника света вдоль оси относительно линзы Френеля, спроектированной исходно для коллимации излучения источника в положении О (рис. 1). Исходное расстояние от источника до линзы (то есть исходную кривизну волнового фронта на линзе) заранее условимся называть фокусным расстоянием F по аналогии с обычной линзой, см. (рис. 4).

Рис. 4 Построение изображения точечного источника линзой Френеля

Итак, чтобы при смещении источника из положения О в положение А линза Френеля продолжала быть линзой Френеля, нужно, чтобы границы зон Френеля на ней остались прежними. А эти границы — это расстояния от оси, на котором пересекаются волновые фронты падающей и “проектируемой” волны. Исходно падающая имела фронт с радиусом кривизны F, а “проектируемая” была плоской (красным цветом на рис. 4). На расстоянии h от оси эти фронты пересекаются, задавая границу какой-то из зон Френеля,

где n — номер зоны, начинающейся на этом расстоянии от оси.

При перемещении источника в точку А радиус падающего волнового фронта увеличился и стал R1 (синий цвет на рисунке). Значит, нам надо придумать новую поверхность волнового фронта, такую, чтобы она пересеклась с синей на том же расстоянии h от оси, дав то же MN на самой оси. Мы подозреваем, что такой поверхностью проектируемого волнового фронта может быть сфера с радиусом R2 (зеленый цвет на рисунке). Докажем это.

Расстояние h легко рассчитывается из “красной” части рисунка:

Здесь мы пренебрегаем малым квадратом длины волны по сравнению с квадратом фокуса — приближение, полностью аналогичное параболическому приближению при выводе обычной формулы тонкой линзы. С другой стороны, мы хотим найти новую границу n-й зоны Френеля в результате пересечения синего и зеленого волновых фронтов, назовем ее h2. Исходя из того, что мы требуем прежней длины отрезка MN:

Наконец, требуя h=h2, получаем:

Это уравнение совпадает с обычной формулой тонкой линзы. Более того, оно не содержит номера n рассматриваемой границы зон Френеля, а значит, справедливо для всех зон Френеля.

Таким образом, мы видим, что линза Френеля может не только коллимировать пучки, но и строить изображения. Правда, нужно иметь ввиду, что линза все-таки ступенчатая, а не непрерывная. Поэтому качество изображения будет заметно ухудшено за счет примеси высших Фурье-компонент волнового фронта, обсуждавшихся в начале этого раздела.

То есть линзу Френеля можно использовать для фокусирования излучения в заданную точку, но не для прецизионного построения изображений в микроскопических и телескопических устройствах.

Все вышесказанное относилось к монохроматическому излучению. Однако можно показать, что путем аккуратного выбора диаметров обсуждавшихся колец можно добиться разумного качества фокусировки и для естественного света.

Несмотря на разнообразие инфракрасных датчиков движения, практически все они одинаковы по своей структуре. Основным элементом в них является пироприемник, или пиродетектор, который включает в себя два чувствительных элемента.

Зона обнаружения пироприемника – два узких прямоугольника. Чтобы увеличить зону обнаружения с одного луча прямоугольной формы до максимально возможного значения
и повысить ее чувствительность, используются собирающие линзы.

Собирающая линза по форме выпуклая, она направляет падающие на нее оптические лучи в одну точку F – это главный фокус линзы. Если использовать несколько таких линз, зона обнаружения увеличится.

Использование сферических выпуклых линз утяжеляет и удорожает конструкцию устройства. Поэтому в инфракрасных датчиках движения и присутствия используется линза Френеля.

Линза Френеля. История создания

Французский физик Огюст Френель в 1819 году предложил свою конструкцию линзы для маяка.

Линза Френеля образована от сферической линзы. Последнюю разделили на множество колец, уменьшенных по толщине. Так получилась плоская линза.

Благодаря такой форме, линзы начали изготавливать из тонкой пластиковой пластины, что позволило применять их в осветительных устройствах и датчиках движения и присутствия.

Линзы датчика состоят из множества сегментов, представляющих собой линзы Френеля. Каждый сегмент сканирует определенную область зоны охвата датчика. Формы линз датчиков движения определяют форму зоны обнаружения.

Например, у потолочных устройств форма линз – полусфера, соответственно 360 градусов. У устройств с цилиндрической формой линз она обычно составляет 110-140 градусов. Есть и квадратные формы зон обнаружения.

Линейка инфракрасных датчиков движения и присутствия компании B.E.G имеет высококачественные линзы Френеля, которые обеспечивают отличные параметры обнаружения.

В этой статье речь пойдет о линзе френеля и о том как с ее помощью добыть огонь.

Добыть огонь от солнца с помощью увеличительного стекла — процесс весьма трудоемкий, но увлекательный. Однако всегда хочется чего то большего. Например, чтобы огонь вспыхивал тут же при фокусировании луча на предмете, без проведения шаманских обрядов и ритуалов , то есть без особых стараний. Но для этого нужно собрать в пучок как можно больше солнечных лучей, то есть нужна линза большого диаметра . Но тут то и вся загвоздка: Что касается обычной стеклянной линзы.

1. Линзу большого диаметра сложно достать(купить).(Обычно самые большие линзы в около 100-120 мм в диаметре)
2. Такая линза будет стоить недешево.
3. Ее будет неудобно носить с собой, так как большая линза много весит + она стеклянная и может разбиться.

Ну в общем сплошные неудобства и трудности. Теперь поговорим о линзе френеля.

Линза френеля.

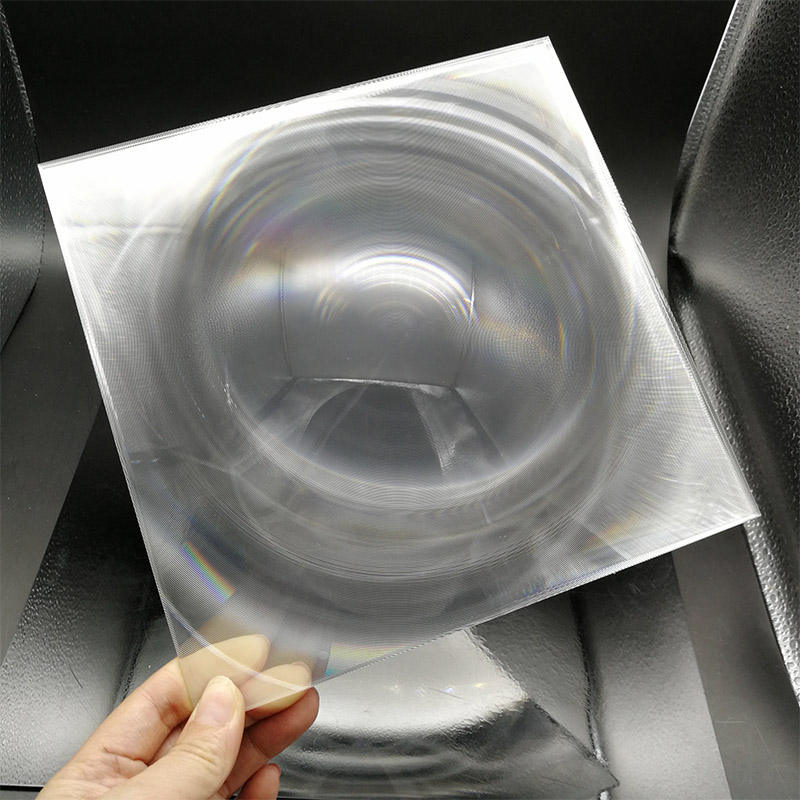

Линза френеля — это пластиковая прозрачная пластина с концентричными насечками . Все насечки дают фокус в одном месте. Получается некая составная линза. При этом линза френеля может быть больших размеров и иметь малый вес.

Самую большую линзу которую мне удалось заказать в местных интернет магазинах это линза размером примерно с альбомный лист А4 . Цена невелика по сравнению со стеклянными лупами.

Увеличительные способности этой линзы меня мало интересовали. Скажу лишь что кратность ее равна 3х.

Линза френеля. Добываем огонь от солнца.

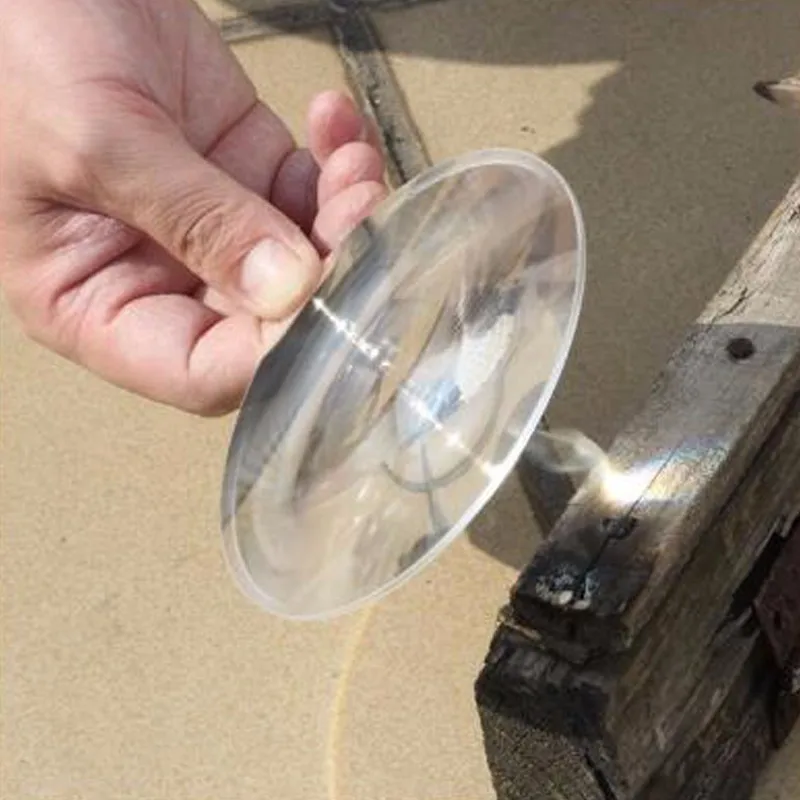

Выбравшись, наконец, на природу, я испытал линзу френеля в действии. Итак, сентябрь месяц, температура чуть ниже 20 градусов цельсия, погода солнечная,время чуть больше 14 часов.

Попробуем наконец что нибудь поджечь с помощью линзы.
Не долго думая нахожу трухлявую палку. Концентрирую на ней пучок солнечных лучей. Далее немного выжигаю на одном месте.

И вот линза френеля превзошла все мои ожидания. Палка начинает обугливаться, а затем на месте солнечных лучей вспыхивает пламя!

Попробуем поджечь что-нибудь другое, например кусочек бересты .
Навожу пучок света на бересту, концентрирую все лучи в одном месте линзой. Отмечу что линза достаточно большая, поэтому поймать солнечный зайчик чуть тяжелее, необходимо выдерживать перпендикуляр по направлению к солнцу. Таким образом максимальное количество солнечных лучей проходит сквозь линзу и затем фокусируется в одной точке.

Совсем недолго выжигаем и береста также вспыхивает от солнечных лучей. Температура достаточная для воспламенения.

Поджигать линзой одно удовольствие. Например легко поджечь сухую листву , которой осенью ну очень много. Вот пожалуйста собираем кучку листьев, кладем на железный лист от мангала, чтобы не устроить тут пожар. Далее как обычно берем линзу френеля, концентрируем с ее помощью пучок солнечных лучей и выжигаем на одном месте.

Листья загораются, не смотря на то что солнце было слегка за деревьями, дуть не пришлось!

Еще более лучший трут-это сухая трава. Собираем высохшие верхушки растений.

Получается вот такой пучок размером с кулак.

Вспыхивает почти мгновенно! Идеальный трут в данной ситуации. Осторожно, не устройте пожар!

С помощью линзы френеля у меня получилось добыть огонь даже на закате , когда солнце уже скрывалось за деревьями и становилось холодно, правда тут приходилось раздувать высохшую траву и гнилушки от деревьев.

Линза френеля как предмет в наборе для выживания.

Поговорим о практичности и полезности линзы френеля. Другими словами стоит ли брать линзу френеля с собой в поход или где ее лучше применять.

Отмечу так же что речь идет о линзе френеля именно таких размеров, какой рассматривал я. Так как линзы других размеров обладают совершенно другими характеристиками. Линза меньших размеров не способна так эффективно добывать огонь, придется весьма заморачиваться с трутом, и соответственно без определенных навыков огонь может вообще не получиться.
Линза же больших размеров, во-первых уже весьма грамоздкая(уже не поместится в сумку), во-вторых ее еще сложнее купить или приобрести.

Итак плюсы:

Теперь минусы:

1. Солнце,солнце. Как же мало солнечных дней бывает в году. Зависимость от солнца это главный и жирный минус при добыче огня от увеличительного стекла.
2. Линза сделана из пластика, поэтому может сломаться если надавить посильнее. Так же легко поцарапать концентричные насечки. Поэтому для линзы лучше приспособить какой-нибудь чехол, например папку для бумаги ну или полиэтиленовый пакет или файл.
3. Линза все же большая, спички или зажигалка гораздо меньше.
4. Во время выжигания слишком яркий свет слепит глаза, но не критично. Можете одевать солнцезащитные очки, но лично я ими не пользуюсь.

Вывод сделаю такой, что использование линзы френеля такого размера целесообразно в автономных походах, когда запас газа или спичек может иссякнуть. Чем дольше автономный поход тем практичнее будет применение линзы. В местах где часто светит солнце линза френнеля вполне сгодится. Например если поехать в Крым в горы на пару недель.

Всем спасибо! Желаю вам побольше солнечных дней!

Огонь с помощью линзы френеля видео.

На этом все. Отставляйте комментарии.!

В былые времена приближение к берегу для моряков было самой опасной частью их пути. Из-за неблагоприятных климатических условий мели или прибрежные скалы могли стать причиной кораблекрушения. Спасали моряков маяки, лучшие навигационные конструкции того времени. Долгое время на их вершинах просто разжигали костры, позже источниками света служили пока не стали применять электричество. В XIX веке светом, спасающим жизнь, стала линза Френеля, делающая свет маяка наиболее ярким и видимым издалека.

Составная сложная линза была создана Огюстеном Френелем, французским физиком, создателем волновой теории света. Линза Френеля составлена из отдельных небольшой толщины концентрических колец, примыкающих друг к другу и образующих цилиндр с источником света внутри. В сечении кольца имеют форму призм. Каждое из колец собирает свет в параллельный узкий пучок лучей, расходящийся от центра. При вращении цилиндра вокруг источника света лучи света простираются до самого горизонта. Цвет лучей, их число, временной промежуток между ними составляют особый неповторимый почерк маяка. Сводка с характеристиками различных маяков имелась на борту кораблей, и именно по ней моряки узнавали, какой маяк перед ними.

Линзы Френеля, установленные на маяках, стали важнейшим шагом в оснащении их мощными источниками света. Данные сложные составные линзы позволили увеличить концентрацию силы света до 80 000 свечей. До изобретения Френеля сфокусировать свет горящего фитиля или фонаря можно было, только поместив фонарь в фокус достаточно большого диаметра или вогнутого зеркала. Для этих целей был необходим цельный оптический элемент большого размера, который под воздействием собственной тяжести мог лопнуть. Поэтому использовались десятки вогнутых зеркал, в фокусе каждого из них находился отдельный фонарь. Это решение было неудобным.

Составная линза Френеля помогла достигнуть увеличения силы света, его концентрации в заданном направлении. Сборка отдельных оптических элементов не отражала свет, а работала на просвет, вращаясь вокруг излучающего во всех направлениях постоянного по интенсивности источника света.

С тех пор конструкции Френеля остаются непревзойденным техническим устройством, используемым не только для речных бакенов и маяков. В виде линз Френеля сначала делали стекла различных сигнальных фонарей, светофоров, автомобильных фар, деталей лекционных проекторов. Затем были созданы лупы в виде линеек, изготовленных из с малозаметными круговыми бороздками, каждая из которых являлась миниатюрной кольцевой призмой, а в целом они являли собой собирающую линзу. Полученная линза применяется как лупа для увеличения предмета, как объектив фотоаппарата, создающий перевернутое изображение.

Со временем сфера применения линз Френеля значительно расширилась. Она включает в себя разработку фототехники, различных осветительных приборов, датчиков слежения охранных систем, концентратора энергии для зеркал, применяемых в телескопах. Оптические свойства линз также используются в сфере мультимедиа. Так, компанией DNP, крупнейшим производителем высокотехнологичных проекционных экранов, на основе линзы создаются экраны Supernova. А в экранах обратной проекции применяется не только линза Френеля, но и другие оптические технологии, что позволяет получить уникальнейшие средства отображения.

В зависимости от области применения линзы могут иметь разный диаметр, различаться по типу. Известны два типа линз: кольцевые и поясные. Первые созданы для направления потока световых лучей в одну сторону. Кольцевые линзы нашли применение при ручной работе с мелкими деталями, вытеснив обычные лупы. Поясные линзы, способные пропускать пучки света в любых заданных направлениях, используются в промышленной отрасли.

Линза Френеля может быть положительной (собирающей) и отрицательной (рассеивающей). Отрицательная поливиниловая линза с коротким фокусом заметно увеличивает Она известна как линза Френеля парковочная. Расширение угла обзора, которое она дает, позволяет увидеть препятствия, находящиеся внизу за автомобилем, не входящие в поле зрения боковых зеркал или зеркало заднего обзора. Такая линза существенно облегчает маневрирование при парковке, буксировке прицепа и позволяя избежать наезда на играющих детей, животных или другие объекты.

Линза Френеля стала многофункциональным средством, ее изобретение сыграло немаловажную роль в развитии технологической сферы.

Рекомендуем также

Плоская линза создаёт идеальное изображение / Хабр

Физики из Гарвардской школы инженерного дела и прикладных наук (School of Engineering and Applied Sciences, SEAS) создали плоскую линзу диаметром 1 мм и толщиной 60 нм, которая преломляет световые волны так же, как обычная объёмная линза, но без оптических искажений.

Чтобы понять принцип работы новой линзы, нужно вспомнить школьный курс оптики. Обычная линза изменяет направление световых волн благодаря эффекту фазовой задержки на границе двух сред с разной плотностью. Поскольку скорость света имеет разное значение — отсюда и возникает фазовая задержка.

^{Анимация Олега Александрова}

Вся традиционная оптика построена на таком эффекте, но не новая линза гарвардских физиков. Вместо использования материалов разной плотности и со специальной формой, они генерируют фазовую задержку с помощью точно рассчитанной сетки наноантенн на плоской поверхности — так называемого метаматериала.

Сама линза миллиметрового размера изготовляется из кремния. При толщине 60 нанометров пластинка остаётся прозрачной. Поверхность покрывается нанометровым слоем золота, из которого вытравливаются частицы нужной формы и располагаются концентрическими кругами. Антенна каждой формы реагирует с электромагнитным излучением на разной длине и создаёт фазовую задержку прямо на поверхности линзы. В правой части иллюстрации показана фазовая задержка для каждого участка. Таким образом, свету не нужно проходить через толщу обычной линзы — и поэтому исчезают многие характерные оптические искажения.

Как сообщается в пресс-релизе, можно делать такие линзы для «широкого диапазона: от инфракрасного до терагерцового», то есть от 1000 нм до 1 мм, если соответствующим образом подобрать размер, угол и расстояние между антеннами. Предполагается, что в первую очередь линза найдёт применение в оптоволоконных маршрутизаторах.

Заметим, что видимый диапазон 740-380 нм не попадает в упомянутую вилку, для него требуются наноантенны чуть меньшего размера. Но не за горами то время, когда будет создан коммерчески доступный метаматериал нанометровой толщины и для видимого света. Первые опытные образцы такого метаматериала появились несколько лет назад. Это совершенно революционная технология, которая может полностью трансформировать оптическую промышленность.

Результаты своей работы учёные опубликовали в журнале Nano Letters.
