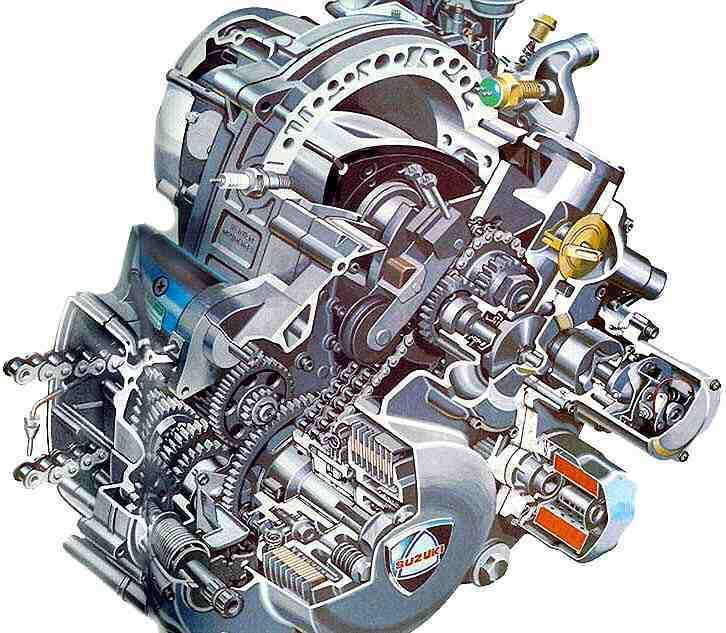

Общее устройство и механизмы двигателя.
Страница созданная учащимся Чернецовым Алексеем гр 370″Б» Презентация без названияОбщее устройство и принцип работы двигателяОбщее устройство.Двигатель состоит из цилиндра 5 и картера 6, который снизу закрыт поддоном 9 (рис. а). Внутри цилиндра перемещается поршень 4 с компрессионными (уплотнительными) кольцами 2, имеющий форму стакана с днищем в верхней части. Поршень через поршневой палец 3 и шатун 14 связан с коленчатым валом 8, который вращается в коренных подшипниках, расположенных в картере. Коленчатый вал состоит из коренных шеек 13, щек 10 и шатунной шейки 11. Цилиндр, поршень, шатун и коленчатый вал составляют так называемый кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня во вращательное движение коленчатого вала (см. рис. 6). Сверху цилиндр 5 накрыт головкой 1 с клапанами 15 и 17, открытие и закрытие которых строго согласовано с вращением коленчатого вала, а следовательно, и с перемещением поршня. Схема устройства поршневого двигателя внутреннего сгорания: 9 — поддон, 10 — щека, 11 — шатунная шейка, 12 — коренной подшипник, 13 — коренная шейка, 14 — шатун, 15, 17- клапаны, 16 — форсунка Перемещение поршня ограничивается двумя крайними положениями, при которых его скорость равна нулю: верхней мертвой точкой (ВМТ), соответствующей наибольшему удалению поршня от вала (см. рис. 6), и нижней мертвой точкой (НМТ), соответствующей наименьшему удалению его от вала. Безостановочное движение поршня через мертвые точки обеспечивается маховиком 7, имеющим форму диска с массивным ободом. Расстояние, проходимое поршнем, между мертвыми точками называется ходом поршня S, а расстояние между осями коренных и шатунных шеек — радиусом кривошипа R (рис. б). Ход поршня равен двум радиусам кривошипа: S = 2R. Объем, который описывает поршень за один ход, называется рабочим объемом цилиндра (литражом) Vh: Vh = (¶ / 4)D2S. Объем над поршнем Vc в положении ВМТ (см. рис. а) и называется объемом камеры сгорания (сжатия). Сумма рабочего объема цилиндра и объема камеры сгорания составляет полный объем цилиндра Va: Va=Vh + Vc. Отношение полного объема цилиндра к объему камеры сгорания называется степенью сжатия е: е = Va / Vc. Степень сжатия является важным параметром двигателей внутреннего сгорания, так как сильно влияет на его экономичность и мощность. Принцип работы.Действие поршневого двигателя внутреннего сгорания основано на использовании работы расширения нагретых газов во время движения поршня от ВМТ к НМТ. Нагревание газов в положении ВМТ достигается в результате сгорания в цилиндре топлива, перемешанного с воздухом. Чтобы двигатель постоянно вырабатывал механическую энергию, цилиндр необходимо периодически заполнять новыми порциями воздуха через впускной клапан 15 и топлива через форсунку 16 или подавать через впускной клапан смесь воздуха с топливом. Продукты сгорания топлива после их расширения удаляются из цилиндра через выпускной клапан 17. Эти задачи выполняют механизм газораспределения, управляющий открытием и закрытием клапанов, и система подачи топлива.
Принцип действия. Сгорание топлива происходит в камере сгорания, которая расположена внутри цилиндра двигателя, куда жидкое топливо вводится в смеси с воздухом или раздельно. Тепловая энергия, полученная при сгорании топлива, преобразуется в механическую работу. Продукты сгорания удаляются из цилиндра, а на их место всасывается новая порция топлива. Совокупность процессов, происходящих в цилиндре от впуска заряда (рабочей смеси или воздуха) до выпуска отработанных газов, составляет действительный или рабочий цикл двигателя. Системы и механизмы двигателя, и их назначение. Кривошипно-шатунный механизмвоспринимает давление газов в цилиндрах и преобразует возвратно-поступательное движение поршней во вращательное движение коленчатого вала. Он состоит из цилиндра, головки, поршня, поршневого пальца, шатуна, картера, коленчатого вала и других деталей. Система питанияпроизводит подготовку новой порции рабочей смеси, состоящей из воздуха и топлива, и ее подвод в цилиндры двигателя. У карбюраторного двигателя она состоит из воздухоочистителя, фланца, карбюратора, впускного трубопровода, топливного насоса с фильтром-отстойником, бензопровода и бензобака. Механизм газораспределенияуправляет своевременным впуском свежего заряда топлива и выпуском отработавших газов. Он состоит из распределительных шестерен, кулачкового вала, толкателя, пружины и клапанов. Система зажиганиякарбюраторных двигателей обеспечивает подачу импульса электротока высокого напряжения на контакты свечи для получения искры, необходимой для воспламенения рабочей смеси. Система охлажденияпредотвращает перегрев двигателя отводом тепла от стенок цилиндров и головок. Она состоит из водяных рубашек, блока и головок, радиатора, вентилятора водяного насоса и других элементов. Система смазкиобеспечивает подачу масла к трущимся поверхностям и отвод продуктов износа. Она состоит из масляного поддона, насоса, фильтров грубой и тонкой очистки масла, маслопроводов и масляных клапанов. Кроме перечисленных систем и механизмов двигатель оборудуется пусковым устройством, приборами контроля и управления и вспомогательными механизмами, например подогревателями. Основные понятия и термины. Мертвые точки — это крайние положения, занимаемые поршнем при его движении. Наиболее отдаленное положение поршня от оси коленчатого вала называется верхней мертвой точкой (ВМТ), наиболее близкое положение — нижней мертвой точкой (НМТ). Ход поршня — это расстояние между крайними положениями поршня, равное двойному радиусу кривошипа. Рабочий объем цилиндр — это объем, освобождаемый в цилиндре при перемещении поршня от ВМТ до НМТ. Объем камеры сжатия — это объем пространства, образуемого над поршнем при положении его в ВМТ. Полный объем цилиндра — это сумма рабочего объема и объема камеры сжатия. Степень сжатия — это отношение полного объема цилиндра к объему камеры сжатия. |
Механизмы двигателя трактора | устройство двигателя трактора
Меню
- Новости
- Статьи
- Видеоматериалы
- Фотоматериалы
- Публикация в СМИ
- 3D-тур
Будь в курсе
Новости, обзоры и акции
31. 05.2021
Для рассмотрения основных механизмов двигателя трактора следует разобраться с его устройством. Основой поршневого движка является блок с цилиндрами. Во внутренней и наружной частях мотора расположен набор систем и механизмов.
Верхняя часть блока цилиндров закрыта головкой, а нижняя — поддоном. При этом передняя сторона укреплена при помощи распределительных шестерен, а задняя — картером маховика.
Список механизмов двигателя трактора
Перечислим основные механизмы двигателя трактора:
-
Кривошипно-шатунный механизм предназначен, чтобы преобразовывать возвратно-поступательные поршневые движения во вращательные у коленчатого вала. В дополнение данный элемент способствует преобразованию энергии из тепловой в механическую.
Данный механизм работает на основании совершения возвратно-поступательных движений поршня через систему шатуна и коленчатого вала в подшипниках. При таком движении сами поршни по очереди занимают разные положения, за счет чего происходит изменение объема у цилиндра.
В верхней мертвой точке положение поршня внутри цилиндра обеспечивает наибольшее расстояние между дном поршня и осью коленчатого вала. А нижней мертвой точке соответствует положение поршня с наименьшим идентичным расстоянием. Перемещение между верхней и нижней точками равны ходу поршня.
На основании этого можно сделать вывод, что рабочий объем цилиндра равен тому объему, который освобождается поршнем во время движения от одной точки к другой. А объем сжатия камеры равен объему, который образуется над поверхностью поршня в положении одной из этих точек.
-
Газораспределительный механизм необходим для организации сообщения между камерой сгорания цилиндра и впускного и выпускного двигателя.
-
Уравновешивающий механизм устанавливается на некоторых моторах с целью устранить вредное действие от инерционных сил, которые возникают вследствие работы кривошипно-шатунного механизма.
-
Системы регулирования и питания требуются для очистки воздушных потоков и топливной жидкости от воды и примесей механического характера. Помимо этого они подают все это в камеру сгорания и обеспечивают равномерное вращение коленчатого вала при переменных нагрузках.
-
Система охлаждения позволяет отвести избыточную влагу от элементов двигателя, а заодно поддержать тепловой режим при функционировании.
-
Система пуска запускает режим вращения коленчатого вала, как только происходит запуск мотора.
-
Система зажигания характерна для бензиновых двигателей. Необходима для зажигания смеси. Если же используется дизельный движок, такой системы уже в конструкции не предусмотрено. В таком случае топливная жидкость воспламеняется за счет высокого температурного режима, которая образуется внутри камеры сгорания.
Вентиляция картера. Отсутствие плотности у поршневых колец и цилиндров обеспечивает поступление продуктов горения, воздуха, паров топлива и воды из камер сгорания внутрь картера. Это способствует ускоренному старению компонента.
Чтобы избежать последнего фактора, на моторе производится установка устройства сапуна, который организует сообщение с атмосферой, которая окружает движок. С его помощью вредные вещества выходят наружу.
В большинстве случаев сапуны выполняются в виде трубок, на основании которых устанавливают фильтрующую набивку из проволоки, выполненной из стали. Последняя предназначена для защиты картера от грязевых частиц в виде песка, пыли и попадания масляной жидкости. Второй вариант сапуна соединяется с крышкой у заливного патрубка с целью заливки масла.
На большинстве современных отечественных тракторов присутствуют поршневые двигатели внутреннего сгорания. Поэтому базовый механизм работы основан на свойствах расширения газов при нагревании.
Назначение механизмов двигателей
Рассмотрим назначение механизмов двигателей тракторов:
- Кривошипно-шатунный механизм отвечает за восприятие силы давления газов, которые нагреваются во время сгорания топливовоздушной смеси и затем преобразуются один вид движения в другой, передавая его в коленчатый вал. В конструктивном плане состоит из цилиндра, поршня с кольцами, шатуна, коленчатого вала и маховика картера.
- Распределительный механизм предназначен для своевременного впуска топливовоздушной смеси или воздушных потоков внутрь цилиндра, а также выпуска отработанных газов. Данный механизм состоит из распределительного вала, клапанов и пружинного механизма, коромысел, штанг и толкателей.
Дополнительно для понимания работы механизмов двигателя трактора следует рассмотреть и его основные системы:
- Питание и регулирование обеспечивается при помощи поступления необходимых объемов топливно-воздушной смеси с определенным составом.
- Система охлаждения способна поддерживать оптимальный тепловой режим мотора.
- Смазочная система осуществляет подачу масляной жидкости к деталям двигателя, для которых характерно образование трения и повышенного износа вследствие трения.
- Система зажигания у карбюраторных движков выполняет процесс воспламенения рабочей смеси внутри цилиндра.
- Система пуска отвечает за запуск мотора.
