Подключение активного сабвуфера к магнитоле своими руками

Виды сабвуферов и особенности их подключения

Сабвуфер (сокращённо ещё говорят «саб») — специальный динамик (или несколько) для воспроизведения низких звуков. Выбор места установки — сугубо личное дело, но учитывая их размеры это багажник. А вот подключение сабвуфера к магнитоле должно быть правильным и зависит от типа саба.

Существуют сабвуферы пассивные и активные. Пассивный — это обычный динамик или несколько подключаемые к усилителю магнитолы через специальные фильтры. Фильтры представляют собой наборы индуктивностей, резисторов и конденсаторов разделяющие аудиосигнал на составляющие его частоты. Как понимаете выделенные низкие частоты будут поступать именно на сабвуфер.

Пассивный саб имеет низкую эффективность, а его громкость ограничена мощностью автомагнитолы.

Предпочтительней активный саб, который, кроме динамика, содержит ещё и усилитель. Для работы надо на него, кроме аудио сигнала, подать питание. То есть, здесь уже нужны две пары проводов — акустическая и силовая (питание). Это ключевая разница, но есть ещё разные схемы для каждого типа.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Подключение пассивного сабвуфера

Как уже говорили, пассивный саб — это просто динамик/колонка для низкочастотных звуков. Подключается она либо параллельно с основными стереоколонками, либо на отдельный канал. Параллельное подключение динамиков — не самый лучший выход. При такой схеме общее качество и громкость звучания ухудшаются. Обычно так поступают, если магнитола или усилитель имеют мало каналов (два) и они уже «заняты».

Кроме того, параллельное подключение снижает общее сопротивление нагрузки менее 2 Ом. Это может привести к выходу из строя усилителя автомагнитолы, если он на такое сопротивление не рассчитан.

Способ подключения и место установки никак не взаимосвязаны

При выделенном канале на магнитоле пассивный сабвуфер немного улучшает качество звучания (если говорить о воспроизведении низких частот). Но звук будет далёк от идеала, так как нет возможности точной подстройки.

Потому часто после магнитолы ставят усилитель, и через него подключают и стереопару и саб. При таком подключении — через усилитель возможностей регулировки больше, да и качество звука будет лучше, так как усилитель разделяет спектр частот и подаёт на динамики то, что они могут нормально выдать.

Особенности выбора динамика для сабвуфера

Как осуществить правильное подключение активного либо пассивного саба без усилителя и без линейного выхода к штатной магнитоле в авто, что делать, если на автомагнитоле нет такого выхода? Для начала нужно понимать, как правильно подобрать девайс для своей машины. Как правило, в сабах используются динамики диаметром 6-15 дюймов. Многие специалисты советуют отдать предпочтение колонкам на 10-12 дюймов, такие устройства считаются самыми оптимальными из всех имеющихся на рынке. Динамики на 10 дюймов, как правило, используются для того, чтобы магнитола могла воспроизводить как фронтальные, так и дополнительные басы.

Если вы остановитесь на более габаритном варианте, то должны понимать, что такие колонки зачастую искажают качество воспроизводимого трека. Если говорить о мощности, то в данном случае нет четких параметров выбора, все зависит от ваших предпочтений и возможностей. Но следует отметить, что максимальное значение мощности в таких динамиках должно составлять больше, чем мощность усилителя. Если это будет не так, то опять же, вы столкнетесь с проблемой искажения звука.

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

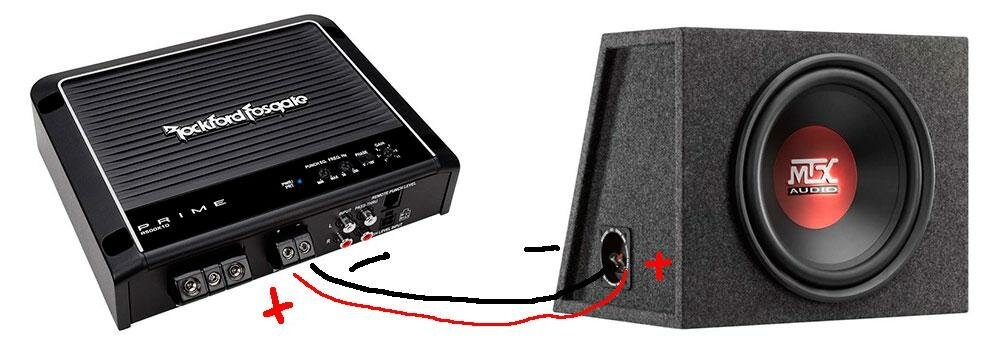

Как подключить сабвуфер к усилителю

Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Какими проводами нужно подключать сабвуфер

Для того чтобы подключить сабвуфер, потребуются акустические, межблочные и силовые провода. Каждый из этих видов несет определенный функционал. Зачастую они укомплектованы в недорогие наборы, качеству таких комплектов не стоит доверять.

Во-первых, длины проводов может не хватить для правильного подключения.
Во-вторых, несмотря на толстую изоляцию, сам провод может иметь недостаточную для таких технических нагрузок толщину.

Если уж вы решили на приобретение именно набора, тогда обратите внимание на производителя. Фирменные комплекты будут стоить дорого, но зато отвечать всем необходимым требованиям.

В идеале лучше покупать эти провода отдельно. Таким образом, вы сможете проконтролировать длину, толщину и качество приобретаемого провода из расчета требований именно к вашему автомобилю и акустической системе.

Акустические провода обладают хорошей толщиной и медной основой. Характеристики провода зависят строго от того, какие разъемы предусмотрены на технике. Межблочный провод это элемент, в который стоит вложиться по максимуму, поскольку здесь качество напрямую зависит от его цены. Силовой провод напрямую влияет на безопасность автомобиля, поэтому экономить на нем тоже не стоит. Оптимальная длина — в районе пяти метров.

Подключение к усилителю

Подключение сабвуфера на аудиоканал

Подключение сабвуфера к магнитоле будет закончено, когда вы подключите его на какой-то из аудиоканалов. Как уже говорили, можно «прицепить» его на магнитолу или на усилитель.

Подключение сабвуфера к выходу автомагнитолы

Аудиосигнал берётся с выхода магнитолы или усилка. Обычно разъёмы располагаются на задней панели или выводятся на проводах.

Подключение саба к усилителю

На многих усилителях есть специальные выходы для низкочастотных колонок. Они обычно подписаны SUB OUT или просто SUB. Находятся обычно на лицевой панели усилителей. Там, где установлены регуляторы для подстройки звучания.

Для соединения используем кабель RCA с разъёмами типа «тюльпан».

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

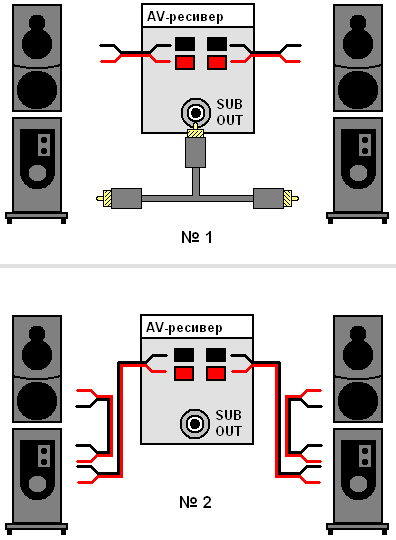

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Виды сабвуферов

Активный сабвуфер

Вообще, все сабвуферы можно поделить на два основных вида:

Активный – имеет встроенный усилитель и облачен в корпус;
Пассивный сабвуфер– не имеет усилителя, хотя нуждается в его подключении. Он может быть, как бескорпусным (просто динамик, вставляемый в ложе автомобиля), так и с наличием корпуса.

Примечание: но при этом установить и подключить активный сабвуфер проще и быстрее, и нет необходимости подбирать подходящий усилитель.

Активный сабвуфер и его составные части

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

Корпуса;
Низкочастотного динамика;
Регулятора уровня сигнала;
Усилителя;
Регулятора частоты разделения сигнала.

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Схема подключения к свободному каналу на магнитоле

Не всегда в машине установлены или подключены все 4 динамика. В этом случае можно подключить пассивный сабвуфер к свободному каналу на магнитоле. Плюсовой выход подаёте на аналогичный вход на колонке, минусовой — на минус.

Подключение пассивного саба к магнитоле

Если устанавливаете динамик в самодельный корпус, то в этом случае для разделения воспроизводимых частот лучше поставить перед сабом НЧ-фильтр. Он может быть LC, RC или RLC.

Низкочастотный фильтр

При подключении к усилителю никакие дополнительные фильтры не нужны. Сам усилитель разделяет частоты. Так что подключать саб надо только на НЧ выходы.

Заводской саб уже имеет предустановленный фильтр. В самостоятельно изготовленный его нужно сделать самому. Есть формулы расчёта фильтра, они достаточно сложны. Для LC фильтра индуктивность — L = R / (2π × Fc), где Fс — частота среза и ёмкости C = 1 / ((2π × Fc)2 L).

Есть несколько готовых решений. Для динамика в 4 Ома и частоты среза 220 Гц, ёмкость конденсатора будет 255 мкФ, а индуктивность 4 мГ. Для колонки 8 Ом и срезом 250 Гц, С=112 мкФ и 7,2 мГн.

Пассивный или активный

Выбор между пассивным и активным сабвуфером – это первое, что приходится делать, жаждущему добавить полноты звучания, автолюбителю. В чем отличие между этими двумя типами сабвуферов? Для начала, разберемся, а что такое сабвуфер? Это устройство, акустическая система, воспроизводящая низкочастотный диапазон звуков.

Кроме слышимого человеком диапазона, он также воспроизводит звуковые волны, имеющие частоту от 5 до 200 Гц – инфразвук. Те самые вибрации, заставляющие сердце биться в ритме с музыкой. Человеческое ухо плохо локализирует низкочастотные звуки, поэтому низкочастотный громкоговоритель может быть один, а не парный, как все остальные, и поместить громоздкий ящик в удобном месте, опять же, в отличие от динамиков, выдающих другие частоты, месторасположение которых четко оговаривается гуру от акустики.

Использование низкочастотных динамиков в качестве компонента акустической системы позволяет не только сделать звук более гармоничным и наполненным, подчеркнув басы, но и при удачном расположении, погасить неизбежно возникающие в результате интерференции в небольшом замкнутом помещении, стоячие волны, создающие эффект «грязного» звука.

По устройству сабвуферы бывают активные и пассивные. Активным называется устройство, включающее в себя, помимо НЧ громкоговорителя, усилитель и кроссовер. Пассивный сабвуфер не имеет никаких других устройств, кроме низкочастотных динамиков.

Обе системы имеют как плюсы, так и минусы:

Активный сабвуфер. Устройство, оборудованное усилителем и кроссовером, имеет более компактные размеры, встроенный кроссовер фильтрует частоты высокого и среднего диапазона, что облегчает согласование с остальной частью акустической системы. Собственный усилитель снимает нагрузку по выдаче низких частот с основного усилителя. Но, как все устройства «два в одном», активный сабвуфер имеет более низкое качество звучания.
Пассивный сабвуфер. Пассивный НЧ громкоговоритель более требовательный к размещению – чтобы добиться хорошего качества звучания басов, его придется попереставлять в поисках оптимального места. Параллельное подключение с основной широкополосной акустической системой излишне нагружает усилитель, и возможно будет являться причиной снижения мощности звука и динамичности звучания.

Как подключать активный сабвуфер к автомагнитоле

Активный сабвуфер — это колонка со встроенным усилителем. Потому часто подключают активный саб без дополнительного усилителя, напрямую к магнитоле.

Подключение активного сабвуфера к магнитоле без усилителя

Саб и усилитель в машине имеет возможность автоматической подачи питания при включении. Однако эту возможность можно не использовать. Достаточно установить тумблер и включать питание вручную.

Провод управления включением сабвуфера

Этот способ считается не самым лучшим, так как встроенный усилитель не слишком хорош по параметрам, да и возможность регулировки звучания отсутствует. Потому после магнитолы ставят усилитель (говорят еще ресивер). Это устройство, которое разделяет звуковую составляющую и согласует работу колонок по времени.

Как подключать сабвуфер через усилитель

Подключение по такой схеме наиболее перспективно. Вариантов использования такой системы очень много. Всё зависит от усилителя. Ниже вы видите, пожалуй, классическую схему использования усилителя.

Подключение сабвуфера через усилитель

Самое простое использование усилителя, это подключение сабвуфера через усилитель. Однако усилители в большинстве своём имеют возможность подключать и динамики. Даётся возможность подключить дополнительные или переключить тыловые на усилок.

Можно полностью отключить динамики от магнитолы и подключить их к усилителю, если он позволяет.

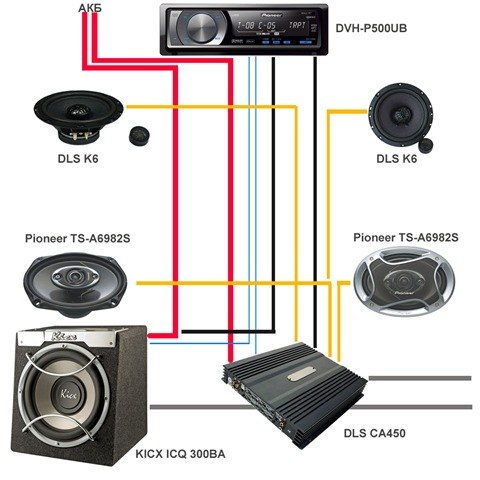

Схема подключения сабвуфера через многоканальный (четыре канала) усилитель

Есть и ещё одна схема подключения активного сабвуфера — через моноусилитель. Это одноканальный усилитель, который «выбирает» из спектра только низкие частоты. Его подключают к выходу магнитолы, а к нему уже — саб. Что даёт возможность регулировать интенсивность низких частот, что уже лучше, чем первый вариант. НЧ-усилитель не такой дорогой, как многоканальный, что тоже неплохо.

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.

Однако такие устройства обладают не очень большой мощностью. Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.

В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину

Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Как подключить сабвуфер и усилитель. Быстро и понятно.

Как подключить сабвуфер к компьютеру?

Чтобы звук был максимально объемным и многогранным, стандартных колонок недостаточно, даже если это техника премиум-класса. Для высокого качества передачи звукового сигнала нужен сабвуфер. Чтобы эффективно использовать это оборудование, его нужно правильно подключать и настраивать. О подключении сабвуфера к компьютеру пойдет речь в статье.

Как правильно подключать?

Перед тем как приступить к описанию подключения сабвуфера к компьютерному блоку, стоит обозначить, что собой представляет данное оборудование.

Сабвуфер – это специальный отдельный динамик, который проигрывает низкие частоты. При его отсутствии звук становится «плоским», теряя насыщенность. А также используется термин – низкочастотный динамик или низкочастотная колонка.

Выделяют два вида сабвуферов – активный и пассивный.

Активный – это полноценная акустическая конструкция, включающая вмонтированный усилитель мощности. При помощи этой техники пользователь может настроить волну по различным параметрам, включая амплитуду. Для улучшения звука оборудование урезает колебания на высоких частотах. Активный сабвуфер подключают к источнику звука и акустике.

Второй вариант лишен встроенного усилителя мощности. Поэтому для использования пассивный сабвуфер нужно обязательно синхронизировать с усилителем или стереоколонками. При сквозном подключении качество звучания существенно падает. Снижается не только динамичность и насыщенность, но и громкость. Техника лишена инструментов, с помощью которых можно настроить звук.

Большинство пользователей имеют дело с низкочастотными динамиками, которые являются частью акустической системы в следующих конфигурациях: 2.1; 5.1 и 7.1. Как правило, процесс подключения данных музыкальных систем к компьютеру или ноутбуку не составляет труда. Даже если пользователь не имеет опыта обращения с акустикой, нужно только определить, к каким портам подключаются колонки различных типов.

Многие сталкиваются с трудностями при сопряжении низкочастотной колонки. А также проблемы могут возникнуть при подключении автомобильной акустики или настройки нового оборудования. Стоит рассмотреть данный процесс, который различается в зависимости от типа используемого оборудования.

Активную акустику

Первым делом рассмотрим особенности синхронизации активного сабвуфера. Данный вид акустики – это специальная система, которая представляет собой динамик и вспомогательную электронику для полноценного звучания и усиления (ресивер и усилитель). За счет данного строения оборудование можно подсоединить к ПК без усилителя, так как он уже встроен.

Такой вариант колонок обладает двумя видами портов.

Вход. Он необходим, чтобы получить звуковой сигнал от компьютера или любого другого источника музыки.
Выход. Этот разъем нужен, чтобы подключить к низкочастотной колонке остальные динамики.

Разберем, как выполняется подключение.

Внимательно остановимся на первом виде портов – гнезда в формате RCA, также известные многим пользователям как «тюльпаны». Для синхронизации сабвуфера с компьютером необходимо использовать специальный переходник с RCA на 3,5 миллиметра male-male (miniJack). Некоторые акустические системы с НЧ-колонкой продаются в комплекте с переходником для ПК, но в большинстве случаев его нужно приобретать отдельно.

С одной стороны переходник подключают в соответствующий разъем на сабвуфере, а с другой – в порт на звуковой карте компьютера или ноутбуке, рассчитанный для подключения НЧ-колонки (разъем желтого/оранжевого цвета).

Если в компьютере установлена новая модель звуковой карты, на ней будут все необходимые разъемы для подключения систем с конфигурацией 5. 1 или 7.1. В противном случае для подключения остальных колонок можно использовать сабвуфер.

В этом случае также обязательно пригодится переходник с «тюльпаном» на miniJack 3.5 mm, однако другого типа – male-female.

Если на компьютере отсутствует отдельный разъем для подключения, не стоит беспокоиться. Современное электронное оснащение активной низкочастотной колонки самостоятельно скорректирует звук, чтобы он звучал максимально качественно.

Основные преимущества таких акустических систем заключается в компактных размерах и комфортном подключении из-за отсутствия большого количества проводов.

Из минусов можно отметить недостаточную мощность звучания. Комплекты звукового оборудования, которые демонстрируют высокие показатели, стоят дорого и недоступны для большинства покупателей.

Пассивные колонки

Теперь рассмотрим особенности синхронизации пассивных НЧ-колонок. Данный вид оборудования не укомплектован никакой дополнительной «начинкой», поэтому для их оптимальной работы обязательно нужно использовать промежуточное устройство, такое как ресивер или усилитель.

Процесс подключения очень прост и понятен. Работа выполняется по следующей схеме: источник сигнала (мы рассматриваем персональный компьютер или ноутбук) – усилитель – сабвуфер. Если используемое дополнительное оборудование имеет множество различных разъемов, к нему можно подключить все звуковое оборудование.

Синхронизация системы происходит при помощи нужных кабелей, которые включены в комплектацию оборудования. Для удобства пользователей производители используют специальные обозначения около портов, а также применяют цветовую разметку. При необходимости нужно подготовить переходники.

После того как компьютер и сабвуфер синхронизированы с усилителем, и к нему подключены остальные колонки, можно включить оборудование и проверить его на работоспособность.

Главное преимущество пассивного сабвуфера – высокая мощность. Недостаток заключается в том, что для работы обязательно необходимо использовать усилитель. А также для синхронизации используется большое количество проводов.

Подключение автомобильного сабвуфера

Современные НЧ-колонки для автомобилей могут похвастаться компактностью и отменной производительностью. Модели, обладающие высокой мощностью, нуждаются в источнике питания на 12 вольт. Можно использовать блок питания от компьютера. Обязательно обратите внимание на то, чтобы выходная мощность БП совпадала с показателем мощности встроенного или внешнего усилителя. При недостаточной производительности компьютерного блока звуковое оборудование будет работать не в полную силу.

Устройства данного типа не рассчитаны на домашнее использование, поэтому их форма и конструкция отличаются, а подключение обладает некоторыми особенностями.

Внимательно рассмотрим процесс подсоединения пассивного сабвуфера с усилителем.

Первым делом необходимо включить и запустить БП. Для этого нужно замкнуть на шнуре определенные контакты 24 pin (20+4).
После понадобятся провода, которые можно отсоединить от коннектора (к примеру, molex). Купить его можно в магазине электроники или компьютерной техники. Для работы необходим черный и желтый кабели – минус 12 В и плюс 12 В соответственно.
Подключение проводится с учетом полярности. Ее обязательно указывают на корпусе усилителя.
Чтобы запуск прошел успешно, средний кабель (полярность плюс) также нужно подсоединить. Для работы используйте перемычку.

Теперь следует подсоединить сабвуфер к усилителю. Если усилитель оснащен двумя канала – с одного берем «+», а с другого «-».
Провода от других колонок подключают к портам «тюльпаны».
ПК соединяют с усилителем при помощи переходников RCA – 3.5 миллиметров (miniJack), формат male-male.

Заметка: при использовании активного оборудования синхронизация происходит аналогичным образом.

Настройка звука

После того как звуковое оборудование подключено к компьютеру, необходимо выполнить соответствующие настройки на компьютере. Проверка акустической системы поможет убедиться, что все кабели подключены правильно. Чтобы выполнить проверку и настройку, нужно включить компьютер и дождаться полной загрузки операционной системы.

Первое, что следует проверить – наличие программного обеспечения, необходимого для работы. Если вы используете новое акустическое оборудование, вместе с ним в комплекте должен быть диск с драйвером. При его отсутствии программу можно скачать с сайта производителя и установить на компьютер.

ОС Windows при подключении нового устройства оповещает пользователя об оборудовании всплывающим окном и автоматически проверяет наличие драйвера, а также его работоспособность.

Порядок действий включает ряд шагов.

Запустите и установите ПО.

Перезагрузите компьютер.

На панели задач (по умолчанию она находится внизу рабочего стола) найдите значок в виде динамика. Кликните по нему один раз правой кнопкой мыши. Как только откроется контекстное меню, зайдите во вкладку «Параметры громкости».

Далее выбирайте используемую акустическую систему. Перед включением звука на ПК установите оптимальный уровень громкости используемого устройства.

Для точной настройки качества звука многие используют диспетчер Realtek с понятным и простым меню.

Чтобы проверить акустику, нужно сделать следующее:

кликните правой кнопкой мыши на значок динамика и откройте вкладку «Устройства воспроизведения»;

в окне «Воспроизведение» выберите используемое оборудование и при нажатии правой кнопкой мыши зайдите в раздел «Проверка».

О том, как подключить сабвуфер к компьютеру, смотрите далее.

Подключение активного сабвуфера к магнитоле: характеристики работы, настройки

В статье мы расскажем про подключение активного сабвуфера к магнитоле автомобиля. Некоторых владельцев не очень устраивает то, как звучит штатная акустика. Поэтому они приходят к выводу, что нужно ставить пассивный или активный сабвуфер. Самостоятельно установить его можно в любой автомобиль, но понадобится знать немного теории, а также запастись инструментами и материалами.

Также рекомендуется изучить схему подключения, ее лучше всего распечатать и держать при себе. Согласитесь, печатный вариант такой «шпаргалки» намного удобнее при проведении ремонта и монтажа. Первым делом давайте разберемся с тем, что такое активный и пассивный сабвуферы. Рассмотрим все их недостатки и преимущества, ключевые особенности.

Пассивный сабвуфер

Сначала поговорим о том, что такое пассивный сабвуфер. Подключение к магнитоле «Пионер» не вызовет сложностей, если имеются все необходимые инструменты и материалы. Пассивный сабвуфер – это конструкция, которая состоит из одной или нескольких низкочастотных динамиков. Они заключены в одном корпусе, изготовленном из фанеры или ДСП. Иногда, конечно, встречаются короба из натуральной древесины.

Для того чтобы сабвуфер воспроизвел какие-либо звуки, нужно его подключить к усилителю звуковой частоты через фильтр НЧ. Это такое устройство, которое способно отфильтровать определенный спектр частот. Теперь можно сделать вывод – такой сабвуфер не сможет работать самостоятельно. Напрямую к магнитоле подключить его можно, но он не издаст и звука, необходимо усиление и фильтрация частот.

Активный сабвуфер

А теперь давайте поговорим о том, что такое активный сабвуфер. Это единый акустический блок, в одном коробе находится не только динамик, но и усилитель, фильтр низких частот, а иногда даже преобразователь напряжения. Подключение такого оборудования выполняется намного проще, нежели в случае с пассивным. Некоторые меломаны утверждают, что качество звука у таких устройств лучше, нежели у пассивных. Но стоит ли слушать таких специалистов – решать вам.

На самом деле качество звука зависит от того, насколько правильно проведены настройки всей аппаратуры. Даже самая дешевая и старая техника может звучать лучше любой современной, если ее правильно настроить. Но самое главное то, что подключение активного сабвуфера к магнитоле Pioneer или любой другой выполняется очень просто и не нужно быть автоэлектриком.

Отличия между сабвуферами

Для того чтобы определиться, какая конструкция лучше, нужно рассмотреть все моменты, на которые желательно обращать внимание:

У активных сабов стоимость выше, нежели у пассивных. Обусловлено это тем, что в них также имеется усилитель, фильтр низких частот. В пассивном от динамика идет провод к разъему и на этом все.
Пассивный саб сложнее монтировать, так как нужно устанавливать дополнительные компоненты. А для них нужно найти еще место, а это порой сделать очень проблематично.
Качество воспроизведения музыки. Одни утверждают, что активные системы работают лучше, но, как мы ранее говорили, все зависит от настройки.
Простота монтажа и настройки – это преимущество активной системы.

Кстати, можно ведь в активном сабвуфере заменить плату усилителя и поставить более качественный фильтр. И он сможет работать намного лучше и красивее, нежели раньше. Чтобы увеличить мощность, можно даже установить более производительные транзисторы (если они используются в выходных каскадах).

Недостатки и преимущества обеих систем

Положительные стороны пассивных устройств:

Очень низкая стоимость из-за того, что в конструкции имеется только НЧ-головка и непосредственно корпус. Но справедливости ради стоит отметить, что иногда короб имеет достаточно высокую стоимость.
С помощью пассивной системы вы можете собрать акустику, которая будет удовлетворять всем вашим требованиям. Это своеобразный конструктор для меломанов.
Могут использоваться такие типы коробов – фазоинверторы, бандпассы, стандартные. Сразу можно выделить недостаток активных сабов – использование коробов разных типов затруднено, так как в нем приходится еще искать место под установку нескольких плат.

Основное преимущество активного саба заключается в том, что для его подключения не нужно покупать ФНЧ и усилитель. Но отсюда вытекает и самый главный недостаток – мощность готового устройства крайне низкая. Причина в том, что места для монтажа всех устройств недостаточно.

Что понадобится для монтажа

При подключении сабвуфера к магнитоле с усилителем или без него нужно обзавестись таким набором материалов и инструментов:

Провода силовые и звуковые с «тюльпанами».
Предохранитель.
Кусачки и плоскогубцы.
Изоляционная лента.
Конденсатор.
Стяжки.
Нож, комплект ключей.

Выбор места для установки

Довольно часто при установке короба сабвуфера автовладельцы сталкиваются с проблемой – нет места. Причем это не зависит от того, какая модель машины. Еще сложнее, когда в багажнике размещен комплект газобаллонного оборудования – места становится еще меньше.

Но владельцам внедорожников, хэтчбеков, универсалов, конечно, в этом вопросе повезло больше – в них пространства хватает. Рекомендуется ставить саб именно в багажнике, в этом случае качество звучания за счет большого объема будет очень хорошим.

Пошаговое руководство: монтаж подключение пассивного саба

А теперь давайте рассмотрим, как осуществляется подключение сабвуфера к линейному выходу магнитолы:

Ищите технологические отверстия для прокладки проводов. Нужно отметить, что имеются они далеко не на всех автомобилях, поэтому придется обратиться к руководству по эксплуатации.
Сделайте проводку под капотом автомобиля. Старайтесь избегать защемлений и изломов. Вся обшивка, которая будет снята в процессе проведения работ, устанавливается по завершении.
Прокладываете провода к багажному отделению.
Соблюдайте полярность при подключении проводов питания к усилителю.
Соединяете усилитель с магнитолой. Понадобятся провода с наконечниками «тюльпан». Также придется прокладывать провод для управления работой усилителя.
Устанавливаете «тюльпаны» в разъемы по цвету.
Теперь можно соединить усилитель и саб. Сложностей здесь нет никаких, достаточно штекер вставить в соответствующий разъем.

Использование конденсатора рекомендуется, но это не обязательно. Он нужен только в том случае, если суммарная мощность акустики более 0,4 кВт. Ставить его можно как в багажном отделении, так и в моторном отсеке.

А без усилителя

Некоторые могут задаться вопросом, а можно ли сделать подключение сабвуфера к магнитоле без усилителя? Можно, но толку от этого не будет. Звук начнет искажаться, так как воспроизводиться будет вся полоса частот, а не узкий диапазон.

Кроме того, может выйти из строя усилитель магнитофона, так как у головки очень низкое сопротивление – 1-2 Ом. Для сравнения: у обычного динамика оно 4 или 8 Ом. Следовательно, для выходной микросхемы это будет равносильно короткому замыканию.

Как подключить активный саб

Намного проще оказывается сделать подключение активного сабвуфера к магнитоле:

Понадобятся звуковые и силовые провода. Плюсовой нужно соединить с соответствующей клеммой АКБ. Сечение у провода должно быть большим.
Установите для защиты предохранитель. Его лучше всего размещать в подкапотном пространстве.
Минусовой вывод саба нужно надежно соединить с кузовом.
Если на магнитоле разъемы отдельные, то задача упрощается. Подключение активного сабвуфера к магнитоле сводится к тому, чтобы проложить экранированный кабель. Он вставляется в выход на магнитоле SubOut и вход на сабе LineIn.

На этом работы окончены, можно наслаждаться качеством звучания.

Как подключить сабвуфер к встроенному стереоусилителю

Сабвуферы часто интегрируются в звуковые системы домашнего кинотеатра, чтобы они могли воспроизводить более широкий диапазон частот. Это позволяет аудиосистемам учитывать все разнообразие нот, которые посылает сигнал вашего источника звука. Без встроенного сабвуфера вы можете пропустить разные звуковые частоты, которые являются частью исходной звуковой дорожки, и в вашем общем опыте прослушивания могут отсутствовать некоторые важные компоненты, такие как басовые ноты.Хотя эта технология чаще используется в системах объемного звука или домашнего кинотеатра, ее также можно интегрировать со стереоусилителями для улучшения качества звука.

В то время как домашний кинотеатр и AV-ресиверы подключаются к сабвуферу с помощью одного соединительного кабеля, стереоресиверы и предусилители не имеют одинаковых вариантов управления низкими частотами. Например, AV-ресиверы позволяют направлять низкие частоты на динамики через канал, который настраивает диапазоны частот до того, как они достигнут выхода.В настройке стереоусилителя требуется более высокий уровень (или поверхностный уровень) соединений из-за отсутствия внутреннего управления низкими частотами. При подключении стереосистемы из-за наличия двух каналов все соединения необходимо будет удвоить.

Некоторые сабвуферы поставляются со встроенными внутренними усилителями, но если у вас его нет или ваш внутренний усилитель не такой мощный, вы можете интегрировать в свою звуковую систему отдельный стереоусилитель. Если у вас есть двухканальный интегрированный усилитель или двухканальный стереоресивер без выхода сабвуфера RCA для подключения к активному сабвуферу, это руководство покажет вам, как интегрировать его с двухканальным интегрированным усилителем с выходом только для динамика B. .Выход Speaker A будет подключен к фронтальным динамикам.

Требования к оборудованию Перед началом работы

Перед тем, как начать, вам необходимо проверить следующее на вашем двухканальном стерео ресивере или двухканальном стерео интегрированном усилителе (например, эти): у вас должны быть динамики A и B на этом устройстве. В этом руководстве выход вашего динамика A будет подаваться в вашу настройку переднего динамика. Выход вашего динамика B — это то, что мы будем использовать для его интеграции со встроенным сабвуфером активного усилителя.Подойдите к задней части вашего двухканального усилителя-ресивера и обратите внимание, что здесь нет видимого выхода сабвуфера. Вместо этого вы найдете выход динамика A (правый и левый) и выход динамика B (правый и левый).

Сетевой аудиоприемник Yamaha R-N402 на передней и задней панели с выходами на динамик A + динамик B и выходы на динамик A + динамик B.

На активном сабвуфере вместо низкоуровневых входов RCA вам понадобятся высокоуровневые входы для подключения проводов левого и правого динамиков.Подойдите к задней части активного сабвуфера и найдите левый и правый входные порты высокого уровня.

Помимо этого, для этой настройки вам понадобится еще два набора из двух кабелей для динамиков.

После того, как вы убедились, что ваше оборудование соответствует двум указанным выше условиям, и подготовили провода для динамиков, вы можете приступить к подключению, описанному выше.

Установка

Убедитесь, что ваш сабвуфер и стереоусилитель отключены от любого источника питания и выключены.
Подключите выходы динамика A от двухканального выходного ресивера к настройке передних динамиков. Подключения входных разъемов для активного сабвуфера с помощью проводов динамика B. Изображение: TeeJay
Возьмите комплект проводов динамика и подключите его от положительной и отрицательной клемм правого выхода динамика B на задней панели ресивера двухканального стереоусилителя к положительной и отрицательной клеммам на правой стороне. вход высокого уровня вашего активного сабвуфера. Помните о положительных / отрицательных и правой / левой пометках и точно сопоставьте их.Вы можете закрепить прямые провода или использовать провода с банановыми вилками для удобства.
Повторите вышеуказанный шаг с другим набором проводов динамика для левого выхода двухканального стереоусилителя-ресивера и высокоуровневого входа активного сабвуфера.
Расширенная настройка: если вы хотите заняться настройкой сабвуфера, начните со следующих настроек. Для сабвуферов размером 4 дюйма или меньше установите частоту кроссовера (используемую во встроенном фильтре нижних частот) на 100 Гц или выше. Для сабвуферов размером 5 дюймов или больше используйте частоту кроссовера 80 Гц или ниже.Этот шаг не обязателен. Большинство сабвуферов поставляются с уже сконфигурированными умеренными базовыми настройками.
Перед включением системы поместите ее где-нибудь рядом с экраном мультимедиа. Поскольку сабвуфер в основном работает для усиления низких частот и низких частот, размещение этой акустической системы не имеет решающего значения для определения звучания. При более высоких частотах вы должны обращать внимание на угол наклона динамика и возможное эхо или возврат, чтобы получить максимальную отдачу от этих тонов.Однако с сабвуфером это намного проще, и ваш динамик можно произвольно разместить где угодно. Рекомендуется держать его близко к экрану и смотреть в том направлении, где требуется звук.
Подключите усилитель к источнику питания с выключенным выключателем. Подключения двухканального стереоресивера и активного сабвуфера к портам динамика B.
Проверьте проводку в последний раз, как описано в шагах выше. Убедитесь, что соединения установлены надежно и правильно.
Когда все будет готово, включите питание.
Включите динамик A и наблюдайте за звуком в передних динамиках. Выключите его, а затем включите динамик B и наблюдайте за низкими частотами в сабвуфере. Включите оба устройства одновременно, чтобы получить полностью усиленный выход басов.
Отрегулируйте громкость сабвуфера до уровня, при котором вы можете слышать низкие частоты и низкие частоты. Если вы хотите больше басовых нот, увеличьте это значение. Отрегулируйте основной регулятор громкости на динамиках, чтобы установить фактическую громкость, а регулятор громкости сабвуфера — для произношения низких частот.

Verdict

После завершения начальной настройки вам нужно будет прослушать множество песен с разными уровнями низких частот, чтобы вернуться и отрегулировать частоту разделения и громкость сабвуфера. Это займет некоторое время, чтобы оптимизировать именно то, что вам нужно для большей части музыки или звука, которые вы собираетесь слушать. Частоты кроссовера, указанные в процедуре настройки ранее, являются общими стандартными частотами для интеграции сабвуфера и стереоусилителя. Однако для вашего вкуса вы можете немного подправить их.

Как подключить сабвуфер к старому усилителю? (Важные факты и советы)

Как страстный любитель музыки, вы очень требовательны к качеству своих аудиоустройств. Вы знаете, что хотите наслаждаться детализированными низкими частотами так же сильно, как вы хотите слышать детализированные средние и высокие ноты.

В результате, чтобы решить проблему низких частот вашего аудиоустройства, вы выходите на рынок, чтобы купить себе отличный сабвуфер. Все мы знаем, что одной только вашей винтажной домашней аудиосистемы недостаточно, чтобы дать вам то удовольствие от низких частот, в котором вы нуждаетесь.

Но с тех пор, как поступил заказ на сабвуфер, вы ломали голову, пытаясь найти , как подключить сабвуфер к старому усилителю. По крайней мере, если у вас установлена старинная домашняя аудиосистема, вы, скорее всего, отчаянно ищете ответы на поставленный выше вопрос.

Причина? Подключение нового сабвуфера к старому усилителю повысит качество звука вашей винтажной аудиосистемы, сэкономив при этом ваши деньги. Но, конечно, вы это уже знаете. В противном случае вы не будете пытаться подключить сабвуфер к старому усилителю.

В любом случае, в духе более качественной винтажной домашней аудиосистемы, мы представляем простое руководство, которое поможет вам легко подключить сабвуфер к винтажному усилителю. Готовый? Давайте уже углубимся в это.

Связано: Как подключить сабвуфер к ресиверу без выхода на сабвуфер

О стереофоническом сабвуфере

Сабвуферы — настоящие MVP (самый ценный проигрыватель) для воспроизведения глубоких басов и суббасовых звуков. По правде говоря, вы не можете полагаться на свою обычную аудиосистему и систему объемного звучания, чтобы оживить домашнюю аудиосистему тем глубоким басом и суб-басом, который эхом отзывается глубоко в вашей груди, когда ваша любимая музыка наполняет атмосферу.

Конечно, вы можете подумать, что ваши обычные динамики воспроизводят глубокий басовый звук, о котором вы всегда мечтали. Но я говорю вам, мой друг, вы не испытывали того, насколько аутентично звучат глубокие басы и суббасы, пока не попробуете сабвуфер. Вы услышите другой уровень глубоких басов и суб-басов, о существовании которых вы даже не догадывались, и вы сможете насладиться каждой их частичкой с великолепным сабвуфером.

Вы знаете, что у вас настоящий глубокий бас и звук суб-баса, когда ваш стакан воды, стоящий на столе, дрожит, или вы чувствуете вибрацию глубоко в легких, позвоночнике и всех других основных частях вашего тела.

Вот уровень низких частот, который вы получите (определенно больше) с сабвуфером. Хорошая новость в том, что они входят в состав аудиосистемы. Следовательно, вы можете подключить его к усилителю и звуковой системе, когда получите отличный сабвуфер.

Связано: Установка усилителя на сабвуфер в автомобиле

Функция сабвуфера

Здесь мы свяжем вместе функции и преимущества хорошего сабвуфера, чтобы вы могли понять, как он работает.

Обеспечивает высококачественные глубокие басы: Одной из важных и очевидных функций сабвуфера является воспроизведение глубоких басов и суб-басов.Как правило, эти звуки известны как звуки более низкой частоты. Теперь вопрос в том, не могут ли ваши обычные динамики воспроизводить низкочастотные звуки? Ну да, может.

Однако, как объяснялось ранее, низкочастотные звуки, которые издают ваши обычные динамики, не приблизятся к тому, что может воспроизводить сабвуфер. По правде говоря, ваш обычный динамик может воспроизводить только частоту 50 Гц. Хотя это не так, 50 Гц недостаточно, чтобы посылать глубокие вибрации по позвоночнику.

Но сабвуферы воспроизводят частоты от 20 Гц или ниже.С этими низкочастотными числами вы сможете представить себе, насколько глубоким является звук, производимый сабвуфером.

Думайте о своем сабвуфере как о бас-певце в хоре, чьи басы и суб-басы обладают невообразимой глубиной, которую вы, вероятно, никогда раньше не чувствовали. Поверьте мне, и это, естественно, поможет вам оценить очень низкочастотные звуки и их ценность для нашего музыкального опыта.

Уменьшает искажения: Видите ли, заставить обычный динамик воспроизводить очень низкие частоты — все равно что пытаться заставить рыбу летать.Хотя многие мультфильмы Диснея пытались доказать нам, что рыбы могут так высоко прыгать из воды, но быстро нырять обратно, это не значит, что они могут летать.

Я хочу сказать, что обычные динамики — это хорошо. Но когда они используются для воспроизведения низкочастотных звуков на повышенной громкости, вы начнете слышать искажения, вызванные диафрагмой динамика. С другой стороны, отличный сабвуфер позволяет без искажений воспроизводить низкие частоты на повышенной громкости.

Разделение труда: Даже широкополосные колонки не будут работать так, как вам хочется, без надлежащего разделения труда.Если у вас есть полнодиапазонный динамик, вы, скорее всего, обременете небольшие динамики задачей воспроизводить низкочастотные звуки. Честно говоря, этого недостаточно.

И если бы говорящий мог говорить, он, вероятно, ворчал бы о том, как вы травмируете его, заставляя воспроизводить низкие частоты, которые ему не под силу. Вместо того, чтобы перегружать ваш широкополосный динамик задачей воспроизводить низкочастотные звуки, было бы полезно, если бы вы добавили в комплект динамиков отличный сабвуфер. Это облегчило бы бремя небольших динамиков, чтобы они могли хорошо выполнять свои первоначальные обязанности.

Типы сабвуферов

Обычно сабвуферы бывают двух типов. Это пассивные сабвуферы и активные сабвуферы. Хотя существует множество стилей сабвуферов, таких как полосовые и т. Д., Все они делятся на активные или пассивные сабвуферы.

Пассивные сабвуферы: Сабвуферы этого типа не имеют встроенного усилителя, источника питания или ресивера. Вместо этого они полагаются на внешние источники питания и усилители для воспроизведения глубоких басов и суб-басов, которые вам нравятся.

Вы окупитесь от пассивного сабвуфера, если будете использовать его в просторной комнате. Вот почему дизайнеры домашних кинотеатров используют их при настройке домашних кинотеатров. Новичкам это может показаться немного сложным, потому что для настройки пассивного сабвуфера вам понадобятся все эти дополнения, такие как источник питания, усилители и т. Д.

Активные сабвуферы: С другой стороны, активные сабвуферы похожи на независимых людей, которые могут позаботиться о себе. Поставляется с источником питания и встроенным усилителем.Возможно, поэтому его еще называют активным сабвуфером.

Если вы пытаетесь использовать в домашнем кинотеатре конфигурацию с одним сабвуфером, то активный сабвуфер — это все, что вам нужно. Однако он потребляет намного больше энергии по сравнению с пассивными сабвуферами.

Причина в том, что в нем есть все детали, необходимые для воспроизведения высококачественных низкочастотных звуков. Более того, вы должны обратить внимание на то, как вы размещаете активный сабвуфер, чтобы наслаждаться им.

Связано: различия между сабвуфером и низкочастотным динамиком

Как подключить сабвуфер к старому усилителю

Прежде чем мы начнем подключать наш сабвуфер к старому усилителю, вам нужно сначала проверить некоторые вещи.Для начала убедитесь, что ваш сабвуфер имеет входы высокого уровня и обычные порты RCA.

Также убедитесь, что ваш ресивер может одновременно воспроизводить как основной, так и удаленный / динамики A и B. Все это имеет свои преимущества после завершения процесса настройки. А теперь вот как вы подключаете сабвуфер к старому усилителю.

Для активных сабвуферов

Подключите порт набора динамиков A на старом усилителе к обычным динамикам, используя высококачественные провода динамиков.
Затем подключите выход динамика B к высокоуровневому входу на сабвуфере.

Альт! Вы готовы к работе. Это так просто.

Для пассивных сабвуферов

У вас будет порт для сквозных разъемов. Благодаря этому порту вы можете подключить сабвуфер к усилителю, прежде чем подключать его к динамикам.

Подключите акустические кабели от усилителя к сабвуферу. Таким образом, ваши стереодинамики получат как усилитель, так и сабвуфер.
Затем проложите другой кабель динамика от сабвуфера для подключения к двум стереодинамикам.

Вот и все; доступ к качественному низкочастотному звуку.

Связано: Как собрать коробку для сабвуфера в соответствии со спецификациями

Общий способ подключения усилителя и сабвуфера

Если ваш усилитель довольно новый, то вы должны знать, что вы можете использовать кабели для колонок или кабели RCA для подключения усилителя к вашему сабвуферу.

Разъемы RCA:
Этот метод лучше всего работает, если ваш усилитель имеет выход низкочастотного динамика на сабвуфер.В противном случае вы можете легко использовать стерео разъемы RCA. Подключите кабель RCA к порту «Line-in» на сабвуфере. Затем запустите его в свой усилитель. Если ваш кабель RCA разделен на два для левого и правого каналов, подключите к обоим каналам сабвуферы.

Последние слова

Истинный аудиофил знает, что полнодиапазонный динамик неполон без сабвуфера. Как уже говорилось ранее, сабвуфер воспроизводит низкие частоты уникальным образом и не так, как обычные динамики. Вы почувствуете каждую вибрацию, каждый низкочастотный тон, издаваемый сабвуфером.

Теперь, когда вы знаете , как подключить низкочастотный динамик к старому и -му новому усилителю, ваши музыкальные впечатления никогда не будут прежними. Кроме того, когда вы смотрите фильмы с пассивным или активным сабвуфером, вы знаете, что вас ждет настоящее удовольствие!

Вы не только услышите каждую деталь низких частот, но и почувствуете ее. Это было бы похоже на звуковую версию просмотра фильма в 3D очках. Каждый глубокий бас и суббасовый звук оживают неожиданным образом. Сабвуферы могут изменить восприятие низкочастотного звука на всех уровнях звука.

Как подключить сабвуфер к ресиверу без выхода на сабвуфер

Ответ прост: есть несколько способов подключить сабвуфер к ресиверу. Прежде чем начать, вы должны сначала записать:

Какой сабвуфер у тебя есть.
Какие типы выходов AV-ресивера вы можете использовать.
Какие типы входов для сабвуфера вам доступны.

Но не будем забегать вперед.

Скажите, знакомо ли это. Вы покупаете модный новый сабвуфер, готовый открыть вашу гостиную миру низкоуровневой базы, которого она никогда раньше не видела.

Может показаться, что это конец света, особенно если вы думаете, что вам придется выложить деньги на совершенно новый AV-ресивер.

Не волнуйтесь, если это произойдет, вы не одиноки. Фактически, это положение, в котором я оказался недавно. Хорошая новость заключается в том, что после нескольких часов работы в Google, подпитываемой стрессом, я с облегчением обнаружил, что не все надежды потеряны.

Вы будете рады узнать, что есть несколько способов подключить ваш новый сабвуфер к ресиверу без подключения SUB-OUT.

Проанализировав, какие соединения доступны вам, мы рассмотрим три возможных метода для этого. Одно из них обязательно применимо к вашему текущему затруднительному положению:

Подключение пассивного сабвуфера к внешнему усилителю.
Подключение активного сабвуфера через стереовыход RCA.
Подключение активного сабвуфера через входы уровня динамиков.

Как подключить сабвуфер к ресиверу без выхода на сабвуфер

Определение типа сабвуфера, с которым вы работаете:

Прежде чем мы рассмотрим, какие соединения использовать, нам сначала нужно определить, с каким сабвуфером мы работаем. Существует два распространенных типа стереофонических сабвуферов: активные (или «активные») и пассивные (или «пассивные»):

Активные сабвуферы — самый распространенный тип. Активный сабвуфер содержит встроенный усилитель.Это дает вам гораздо больше гибкости при подключении его к ресиверу, так как он также не нуждается в питании через это соединение.
Пассивные сабвуферы больше похожи на традиционные динамики. Они должны получать питание либо от внешнего усилителя, либо от вашего AV-ресивера. Сейчас редко встретишь пассивный сабвуфер, так как они встречаются гораздо реже, чем раньше.

Обычно их легко отличить друг от друга. Активный сабвуфер обычно намного больше и производит гораздо более громкий звук.

Чтобы подключить пассивный сабвуфер без выхода на сабвуфер, потребуется еще несколько шагов, так что продолжайте читать для получения более подробной информации.

Определение наилучшего альтернативного соединения для использования:

Для большинства определить, как лучше всего подключить сабвуфер к ресиверу, несложно. Вы просто подключаете его к разъему, четко обозначенному «Subwoofer», «Subwoofer Out» или «Sub Out».

Некоторые веб-сайты и блоги утверждают, что если у вас нет выхода на сабвуфер на вашем ресивере, вам нужно будет купить новый.

Это чушь вздор. По правде говоря, у вас есть несколько других доступных вариантов, в зависимости от вашего типа сабвуфера и того, какие выходы поддерживает ваш ресивер.

Подключение с помощью стерео разъемов RCA:

Почти все ресиверы, у которых нет выходов на сабвуфер, будут иметь выходы предусилителя, которые вы можете использовать вместо них.

Если ваш сабвуфер оснащен стереоразъемами Left и Right (L; R), вы можете использовать их, чтобы начать наслаждаться этими приятными низкими тонами.

Для этого следуйте этим простым инструкциям:

Возьмите комплект кабелей RCA. Если ваш сабвуфер имеет только один вход RCA, вам также может потребоваться Y-адаптер RCA.
Подключите штекерные концы кабелей к входу сабвуфера, а два женских конца — к выходу предусилителя из ресивера.
Если ваш сабвуфер имеет только один вход RCA, подключите Y-адаптер, эффективно превратив один вход в два и позволяя использовать оба канала.

Это полностью устраняет необходимость в выходе на сабвуфер в вашем AV-ресивере.

Однако этот метод требует, чтобы и для линейного входа сабвуфера, и для линейного выхода ресивера использовались кабели RCA. Если ваш сабвуфер не имеет входов RCA, вам необходимо подключить его к ресиверу как обычный динамик.

Подключение к выходам уровня громкоговорителей:

Если вы не можете соединить их с помощью кабелей RCA, пора подумать об использовании выходов уровня громкоговорителей (или «высокоуровневых»).

Посмотрите на задней панели ресивера на наличие пружинных зажимов, подобных тем, которые вы найдете на задней панели обычного динамика. Используя их, вы можете подключить сабвуфер, как если бы это был обычный динамик.

Для этого следуйте этим простым инструкциям:

Пропустите провода динамика от AV-ресивера к задней части сабвуфера.
Соедините левую и правую клеммы разъемов с пружинными зажимами приемника.
Соедините левую и правую клеммы разъемов с пружинными зажимами сабвуфера.

Но будьте осторожны. Ваш сабвуфер может иметь два набора пружинных зажимов: один с названием «вход динамика» и другой «выход динамика». Это позволяет вам пропустить ваши динамики через сабвуфер, позволяя подключать оба к выходам уровня динамиков одного ресивера. Обязательно подключайтесь к нужным!

Если у вашего сабвуфера только один набор, это означает, что вам нужно будет использовать один и тот же набор соединений как для ваших динамиков, так и для вашего сабвуфера.

Наконец, небольшая часть сабвуферов не имеет входов уровня громкоговорителей.Тем не менее, это полезное дополнение, если на вашем сабвуфере нет входов для предусилителя.

Подключение пассивного сабвуфера к внешнему усилителю:

Есть несколько способов подключить активный сабвуфер. Но ваши возможности более ограничены, если у вас есть пассивный сабвуфер. Это связано с тем, что вам нужно будет установить промежуточный усилитель, чтобы предотвратить утечку мощности из вашего ресивера.

Ресивер может передавать сигналы на ваш пассивный сабвуфер, но ему будет сложно передать мощность, необходимую для его правильной работы.

По этой причине мы рекомендуем приобрести внешний усилитель. По сути, это превратит ваш пассивный сабвуфер в активный, что позволит вам подключить его одним из способов, описанных выше. Просто подключите только что подключенный усилитель к задней части сабвуфера.

Отказ от покупки внешнего усилителя рискует (резко) ухудшить качество звука вашего сабвуфера. Это также рискует потреблять слишком много энергии от вашего AV-ресивера. Это может заставить вас страдать от всестороннего ухудшения качества вашей стереосистемы.

Если вы предпочитаете вместо этого посмотреть обучающее видео, у меня есть одно для вас ниже.

Часто задаваемые вопросы

Почему у некоторых ресиверов нет выхода на сабвуфер? Совместимы ли они с моим новым сабвуфером?

Дело не в том, что в некоторых AV-ресиверах, предусилителях и усилителях нет специальных выходных разъемов для сабвуфера. У большинства AV-ресиверов его нет, и они не предлагают явных опций управления низкими частотами.

Успокойтесь: не только вы ищете альтернативные способы подключения вашего нового сабвуфера.

Да, сабвуферы по-прежнему совместимы, даже если у вас нет выхода на сабвуфер на AV-ресивере или предусилителе. Их по-прежнему рекомендуют для наилучшего воспроизведения музыки или кино.

Стоит ли ожидать худшего качества без подключения выхода сабвуфера?

Несмотря на название, подключение Sub Out на задней панели ресивера не обязательно является наиболее эффективным способом подключения сабвуфера.

Некоторые утверждают, что подключение сабвуфера через входы высокого уровня обеспечит превосходное качество звука по сравнению с любым другим способом.Вот несколько причин, почему:

Ваш сабвуфер будет принимать тот же сигнал, что и другие динамики, что устраняет любые различия во времени или задержку.
Ваш сабвуфер будет получать басовый сигнал с большей текстурой. Таким образом, обеспечивается заметное улучшение акцента и артикуляции басовых нот, особенно при прослушивании музыки.

Каковы основные преимущества установки сабвуфера?

Основным преимуществом добавления сабвуфера к домашней стереосистеме является то, что он добавляет глубины и богатства как музыке, так и кинематографическим звуковым эффектам.Без него может показаться, что звук «консервированный» или «металлический».

Основная цель сабвуфера — передать качественные басы. Он может делать это так, как никто другой, специально разработан для воспроизведения глубоких, богатых низкочастотных тонов. Это не только делает звуковые эффекты и музыку более глубокими и насыщенными, но и помогает объединить вашу звуковую систему.

По этим причинам сабвуфер не только улучшит звучание стереосистемы, но и сделает его глубоким, богатым и всеобъемлющим.

Окончательный вердикт о том, как подключить сабвуфер к ресиверу без выхода сабвуфера

Мы все были там. Вы застряли с новым сабвуфером и без гнезда для сабвуфера, и вам, возможно, придется выложить сотни долларов на новый AV-ресивер.

К счастью, независимо от того, какой тип сабвуфера у вас есть и какие соединения доступны вам, есть способы подключить ваш новый динамик и добиться исключительного качества:

Если у вас пассивный сабвуфер, вы можете подключить его к ресиверу через внешний усилитель.
Если у вас есть активный сабвуфер, вы можете подключить его к ресиверу либо через выход RCA стерео, либо через входы уровня громкоговорителей.

Это может сэкономить вам несколько сотен долларов, которые вы в противном случае потратили бы на новый ресивер, и / или аксессуары, которые вы, возможно, приобрели для подключения всего оборудования.

Лучше всего то, что вы можете ожидать очень мало помех от качества звука, что делает эти отличные варианты для получения максимальной отдачи от вашего нового сабвуфера.

Следующие сообщения:

Стоимость установки сабвуфера и усилителя в машине

Нужен ли вам сабвуфер в машине

Как подключить сабвуфер к ресиверу без выхода сабвуфера

Если ваш ресивер не имеет выхода сабвуфера, и вы хотите соединить сабвуфер с ресивером, вы можете легко это сделать.

Вы можете задаться вопросом, нужно ли вам покупать новый ресивер или сабвуфер, возможно, он вам не понадобится, поскольку у вас есть другие варианты.

2 способа подключения сабвуфера к ресиверу без выхода сабвуфера

Вот два лучших способа, которые вы можете использовать для подключения ресивера к сабвуферу, если выход сабвуфера на ресивере отсутствует.

# 1 Method

Ресиверы, у которых нет выходов на сабвуфер, в большинстве случаев имеют выходы предусилителя, которые можно использовать для подключения сабвуфера к ресиверу.

Вы можете найти выход предусилителя на задней панели ресивера. После обнаружения вы можете подключить выход предусилителя на ресивере к сабвуферу.

Практически все сабвуферы имеют вход RCA, который будет использоваться в корпусе. Если ваш сабвуфер имеет только один вход RCA, вы можете использовать «Y-адаптер» с одним штекером на первом конце и двумя женщинами на втором конце. Таким образом, один вход RCA на вашем сабвуфере будет преобразован в два.

Вы подключите штекерный конец к входу сабвуфера, а два женских конца — к штекерным разъемам RCA, выходящим из ресивера.

Вы также можете использовать преобразователь линейного выхода (LOC) для преобразования выходного сигнала.

Также читайте: Лучшие 12-дюймовые сабвуферы для домашнего кинотеатра

# 2 Method

Если ваш ресивер не имеет даже выхода предусилителя, вы все равно можете подключить сабвуфер.Этот метод работает практически со всеми ресиверами и сабвуферами.

В этом случае вы будете рассматривать сабвуфер как динамик и подключите его к усилителю.

Большинство сабвуферов, представленных сегодня на рынке, имеют разъемы на уровне динамиков. Собираетесь купить новый, можете проверить.

Для подключения подключите передние левую и правую клеммы на ресивере к левой и правой клеммам сабвуфера.

Оба эти метода будут работать, если у вас есть активный сабвуфер.Активный сабвуфер — это сабвуфер со встроенным усилителем. Он также известен как активный сабвуфер.

Также читайте: Лучшие 12-дюймовые сабвуферы среди конкурентов

Что делать, если у вас есть пассивный (без источника питания) сабвуфер?

Ресивер может передавать сигналы и не может подавать питание на сабвуфер для правильной работы. пассивные сабвуферы в наши дни не очень распространены, и большинство из них — активные сабвуферы.

Если у вас пассивный сабвуфер, вам понадобится внешний усилитель для передачи мощности.В этом случае вы подключите ресивер к усилителю, а затем сабвуфер с усилителем.

Обязательно к прочтению: Лучшие 6,75-дюймовые автомобильные динамики для басов

Последние мысли

Активный сабвуфер, подключенный к ресиверу любым из способов, отлично работает. Сабвуфер является одним из обязательных элементов вашей аудиосистемы, поскольку он перекрывает звуки очень низкой частоты, недоступные динамику, и обеспечивает очень мощные басы и отличное качество звука.

Вам следует проверить все возможные решения и подключить сабвуфер к ресиверу, даже если у ресивера нет выхода на сабвуфер. Это сэкономит ваши деньги, которые вы потратите на покупку нового ресивера.

Привет! Я Нур Алам , основатель SpeakersMag.com . Я люблю музыку и получил степень бакалавра в области звуковой инженерии . Теперь я завела свой блог о музыкальных продуктах. Как и вы, я люблю разные музыкальные продукты, и в свободное время я делюсь своими знаниями с любителями звука на этом сайте.

Как подключить сабвуфер к старому усилителю: полное руководство

House & Beyond поддерживается для чтения. Мы можем получать комиссию за товары, приобретенные по ссылкам на этой странице. Узнайте больше о нашем процессе здесь

Если вы поклонник высококачественного звука, то вы поймете, насколько важен отличный сабвуфер. Это может значительно улучшить качество звука и дать вам ощущение полного баса.

Громкоговорители в домашних аудиосистемах обычно не могут улавливать низкие частоты без помощи сабвуфера.Использование сабвуферов — одно из основных требований для создания высококачественного домашнего кинотеатра. Если у вас винтажная установка, то вам может быть интересно, как подключить сабвуфер к старому усилителю.

Подключение правильного сабвуфера и усилителя имеет огромное значение для ваших впечатлений без затрат на новую систему домашнего кинотеатра. А если у вас уже есть усилитель или ресивер, это обойдется вам еще дешевле. Есть несколько способов подключить сабвуфер к старому усилителю, и здесь мы покажем вам, как это сделать.Давайте разберемся!

Типы стереофонических сабвуферов

Что касается сабвуферов домашних стереосистем, они могут быть активными / активными и пассивными / пассивными. Активные сабвуферы используют слабый сигнал, усиленный встроенным усилителем динамика, источником питания и кроссовером.

Они являются одними из наиболее часто используемых и используют входное гнездо типа RCA для подключения к ресиверу. С другой стороны, пассивные сабвуферы — это просто сабвуфер внутри басового корпуса.Это напрямую подключено к динамикам или кроссоверу басов внутри. Это менее распространено.

Сабвуферы могут работать спереди, с основным динамиком, обращенным вперед, или вниз, с динамиком в нижней части сабвуфера. Передний сабвуфер работает лучше всего, когда он расположен ближе к основным динамикам. Скорость, четкость, точная интонация отдельных тонов — важнейшие требования к стереофонической звуковой системе. Драйверы, стреляющие вперед, производят все это намного лучше, чем драйверы, стреляющие вниз.В результате получатся быстрые и мощные басы.

Сабвуферы с портами, ведущими непосредственно внутрь, называются сабвуферами с портами. Сабвуферы без каких-либо портов называются герметичными сабвуферами. Наиболее часто используемые сабвуферы являются герметичными, в основном потому, что они более доступны по цене, чем портированные. Помимо ценового фактора, разница между ними еще и в качестве звука. Герметичные сабвуферы обеспечивают ровное контролируемое качество звука, в то время как сабвуферы с портами могут издавать большую громкость.Герметичные сабвуферы идеально подходят для домашних кинотеатров, поскольку они сделают звук более приятным в небольшом пространстве.

Большинство сабвуферов необходимо подключить напрямую к розетке для подачи питания и к усилителю с помощью кабеля RCA, чтобы они могли принимать звук. Беспроводные сабвуферы намного дороже и часто работают только со звуковыми системами того же производителя. Сабвуферы могут отличаться по многим другим параметрам, таким как общее качество звука, мощность (мощность), частотный диапазон, эквалайзер или возможности подключения.

Если вы ищете новый сабвуфер, то есть отличные сабвуферы по цене менее 1000 долларов. Если у вас был более ограниченный бюджет, вы также можете поискать лучшие сабвуферы до 500 долларов, так как здесь вы все равно можете получить отличные предложения.

Как они работают?

Сабвуфер — это, по сути, громкоговоритель, воспроизводящий низкочастотный звук, такой как басы и суб-басы. Сабвуферы состоят из одного или нескольких вуферов, помещенных в корпус, обычно сделанный из дерева хорошего качества, способного выдерживать давление и сопротивляться деформации.В отличие от обычных динамиков, которые могут воспроизводить широкий диапазон частот, но не имеют басов, сабвуферы могут даже улавливать частоты, которые не слышны человеческому уху.

Высококачественные сабвуферы могут быть ниже 15-16 Гц, в то время как мы можем слышать только до 20 Гц. Сабвуферы никогда не используются только сами по себе, поскольку их цель — расширить диапазон громкоговорителей, охватывающий более высокие диапазоны частот.

Сабвуферы подключаются к аудиоресиверу или усилителю. Ресивер передает низкочастотные сигналы через электрический ток на сабвуфер.Эта частота находится в диапазоне от 20 Гц до 100 Гц, и чем ниже ваш сабвуфер, тем лучше вы будете слышать звуковые эффекты низких частот.

Затем сабвуфер усиливает этот ток и преобразует его в звуковую частоту с помощью магнитной катушки, которая заставляет динамик вибрировать. Эта вибрация приводит к тому, что правильные звуковые волны выходят из динамика через его выход.

Поскольку эти низкие, басовые или суб-басовые сигналы не являются направленными, как более высокие частоты, пользователь может разместить сабвуфер в любом месте.С сабвуфером звук работает лучше всего, поскольку он от чего-то отклоняется. Когда сабвуфер включен, вы не сможете определить, где он находится и с какого направления идет бас. Вы можете поиграть с размещением сабвуфера, пока не найдете лучшее место для достижения желаемого качества звука.

В пассивных сабвуферах кроссовер на пути прохождения сигнала удаляет низкие частоты из сигналов, управляющих основными динамиками, и фильтрует их. Сабвуферы, расширяющие низкие частоты без фильтрации, также не увеличивают мощность основных динамиков.Кроссовер активных сабвуферов уже встроен и регулируется, чтобы вы могли выбирать частоту. Это упрощает интеграцию с основными динамиками и автоматическую фильтрацию линейного выхода.

Звук состоит из трех слоев: низких, средних и высоких, зарегистрированных как частоты. Например, бас-гитара или барабан излучает низкочастотную басовую ноту, средние частоты обычно исходят из голоса певца или гитары, а более высокие частоты звучат как другие инструменты с звонким или сталкивающимся звуком.Сабвуферы убирают загромождение динамика, отделяя низкие звуки от средних и высоких.

Если вам нужен отличный образец высококачественного сабвуфера, вы можете взглянуть на SVS PB-1000, который обеспечивает идеальный баланс между качеством, долговечностью и доступностью. Есть много отличных сабвуферов, которые могут иметь огромное значение для вашего домашнего кинотеатра.

Старые усилители и современные ресиверы

Поскольку вы планируете использовать сабвуфер вместе с усилителем, вы, вероятно, также задаетесь вопросом, работает ли он лучше со старым усилителем или с новой технологией.Ответ на этот вопрос не совсем простой. Качество звука, воспроизводимого сабвуфером с усилителем, зависит от различных факторов. Например, если у вас уже есть старый работающий приемник, вы, вероятно, захотите заставить его работать. И вы, скорее всего, сможете подключить его к сабвуферу, но качество звука может быть ниже ожидаемого.

Вы также можете купить усилители как новые, так и винтажные. Старые, несомненно, будут экономичнее для вашего бюджета, так как вы можете купить их в любом благотворительном магазине или даже на гаражной распродаже.Есть также некоторая ностальгия, связанная с подключением сабвуфера к винтажному усилителю.

Однако, когда вы покупаете какой-либо подержанный товар, всегда есть вероятность возникновения проблемы. С усилителем, чем старше он, это, скорее всего, произойдет, поэтому обязательно осмотрите усилитель перед покупкой. Если есть проблема, убедитесь, что ее можно отремонтировать. Хотя современные приемники могут стоить вам в десять раз дороже, шансы на любое ранее существовавшее повреждение намного меньше, к тому же они часто идут с гарантией производителя.

Винтажные усилители имеют преимущество перед современными в долговечности и сервисном обслуживании. Вы можете отнести старинный усилитель в сервис или отремонтировать его самостоятельно, заменив такие компоненты, как конденсаторы, резисторы, диоды, транзисторы или неисправные схемы. Винтажные приемники редко нуждаются в ремонте, потому что они рассчитаны на долгое время. Это не относится к большинству современных ресиверов, если только они не относятся к действительно дорогой ценовой категории. Когда новый усилитель умирает, вам, вероятно, придется заменить его, а не ремонтировать.

Выбор между старым и новым может также зависеть от того, как вы собираетесь использовать усилитель. Большинство старых усилителей имеют входы, обозначенные как тюнер, магнитофон, дополнительный и фонокорректор. Первые три являются линейными входами и используются для проигрывателя компакт-дисков или MP3-плеера. Выход фонокорректора предназначен только для старых моделей, так как он использовался для проигрывателей винила. Это не линейный выход, поэтому сигнал картриджа должен проходить через фонокорректор для усиления и выравнивания. С увеличением использования CD-плееров современные производители усилителей редко устанавливают фонокорректоры в свои усилители.

Возможности подключения и элементы управления

Чтобы получить максимальную отдачу от вашей звуковой системы, вам необходимо направить правильные сигналы, начиная с уровня динамика на усилитель или ресивер и заканчивая подключенным сабвуфером. Сабвуферы относительно просты в установке, поэтому вам, вероятно, понадобится только один кабель для питания и один для усилителя. Основное различие в возможности подключения заключается в типах входа и выхода усилителя или сабвуфера. Чтобы сигнал достиг усилителя, используйте кабель, который идет в комплекте с сабвуфером, и подключите выход усилителя сабвуфера к входу LFE (низкочастотный эффект) на сабвуфере.Если на вашем усилителе нет выхода для низкочастотного динамика или входа низкочастотного динамика, как это часто бывает со старыми усилителями, попробуйте соединить их с помощью кабеля RCA.

Домашние кинотеатры и некоторые домашние стереоресиверы обычно имеют выход для низкочастотного низкочастотного динамика, и он обычно обозначается соответствующим образом. Это гарантирует, что проходящий сигнал будет только басовым, а это значит, что для него нужен сабвуфер. Для подключения сабвуфера к старому усилителю таким образом необходимо подключить гнездо LFE на усилителе к гнезду LFE In на сабвуфере.Обычно это кабель с одним разъемом RCA на обоих концах. Если ваша модель сабвуфера разделена на правый и левый стереоразъемы RCA, просто подключите усилитель с помощью кабеля RCA, разделенного на одном конце. После этого подключите шнур к левому и правому портам сабвуфера.

В некоторых старых моделях сабвуферов для подключения динамиков используются пружинные зажимы, и здесь для подключения потребуется использовать выход динамика ресивера. Если сабвуфер имеет два набора зажимов, один будет для динамика, другой — для приемника.Таким образом, динамики и ресивер подключаются к сабвуферу отдельно. Если у сабвуфера есть только один набор зажимов, у сабвуфера будет то же подключение ресивера, что и у динамиков.

Чтобы регулировать громкость сабвуфера, вам нужно сделать две вещи. Во-первых, вам нужно настроить кроссовер — частоту, с которой ваш сабвуфер начинает воспроизводить басовые ноты. Следующий шаг — отрегулировать громкость, воспроизведя звук, убавляя сабвуфер до тех пор, пока вы не перестанете его слышать, а затем снова увеличивайте его до тех пор, пока вы не начнете регистрировать низкие частоты.И кроссовер, и громкость регулируются ручками на сабвуфере.

Примеры настройки

После регулировки громкости сабвуфера выберите наилучший способ его размещения. Одна из самых важных вещей при настройке сабвуфера — установить правильные расстояния между сабвуфером и динамиками. Если у вас несколько динамиков, измерьте расстояние между ними, чтобы избежать колебаний уровня низких частот. Чтобы сэкономить время, следуйте инструкциям производителя по автоматической калибровке звуковой системы.

Идеальное место для этого — перед динамиками, или, если у вас нет места для него, постарайтесь поставить его как можно ближе. Хотя идеальная настройка всегда зависит от того, как вы собираетесь использовать свой сабвуфер и с каким оборудованием. Например, в стереосистеме или компьютерной системе громкость низких частот должна быть установлена так, чтобы они звучали наилучшим образом с того места, где вы обычно сидите. То же самое и с размещением сабвуфера. Послушайте басовый звук, найдите место, где он идеально звучит относительно вашего обычного положения, а затем поместите туда сабвуфер.

Ресиверы

в системах домашнего кинотеатра имеют системы коррекции помещения, которые адаптируют звуки к вашему окружению. Если ваш сабвуфер подключен к ресиверу домашнего кинотеатра, установите частоту кроссовера сабвуфера на максимум и используйте настройки сабвуфера ресивера для настройки кроссовера. Однако, если ваш домашний кинотеатр расположен в большой комнате, вам может потребоваться другой сабвуфер. Это даст вам наилучшее звучание басов за счет их равномерного распределения в большом пространстве.

Сабвуферы также можно использовать с небольшими активными динамиками.Если у них есть стереовыход, отрегулируйте кроссовер на сабвуфере. Если ваши активные динамики имеют выход на сабвуфер с фильтром на нужной частоте, установите кроссовер на сабвуфере в обходной режим, чтобы избежать дублирования фильтра низких частот.

Если все это звучит немного сложно, то вы можете облегчить себе жизнь, купив одну из лучших звуковых панелей, которая является отличной альтернативой и требует минимальных технических знаний. Вы также можете избежать хлопот с установкой, если выберете высококачественную звуковую панель, такую как VIZIO SB3651-F6.

Стерео и объемный звук

Возможно, использование старых стандартных стереоприемников с домашними кинотеатрами — не лучшая идея, поскольку они передают только низкочастотные басы из основного канала. Они не способны разделять формы каналов, исходящие от фильма или источника музыки с объемным звуком, как это делают системы объемного звучания через свой выход. Следовательно, когда вы подключаете сабвуфер к старому усилителю, вы, вероятно, не сможете получить разделенный басовый звук.Системы

Surround могут отделять выделенный басовый звук с DVD или другого носителя и передавать его через сабвуфер. Если вам нравится смотреть фильм с полным басом, использование ресивера без дополнительного выхода может сделать вас ограбленным. Чтобы этого избежать, используйте ресивер с режимами объемного звучания и стерео. Потому что в стереорежиме все усилители, подключенные к сабвуферам, имеют одинаковые эффекты, старые или новые.

Еще одно различие между стереозвуком и объемным звуком заключается в том, что стереозвук создает сценический эффект для звука.Объемный звук делает то же самое, но может размещать звуки там, где вы хотите, чтобы они исходили. В домашнем кинотеатре стереозвук использует два динамика для воспроизведения звука: передний левый и передний правый. С другой стороны, для объемного звука используется от пяти до семи динамиков вашей киносистемы. Это еще одна причина приобрести систему объемного звучания для просмотра фильмов в домашнем кинотеатре или для тренировочной комнаты профессиональных музыкантов и геймеров.

Если вы покупаете аудиосистему для периодического прослушивания музыки, то стереофонической аудиосистемы должно хватить.В этом случае сработает даже старый усилитель. Особенно в небольшой комнате, где можно разместить только компактные колонки. Поскольку музыка уже записана для воспроизведения в стереосистемах, прослушивание ее в стереорежиме доставляет больше удовольствия. Не говоря уже о доступной цене, так как большинство устройств воспроизведения имеют стереосистемы.

Последние мысли

Надеюсь, теперь у вас есть четкое представление о том, как подключить сабвуфер к старому усилителю. В большинстве случаев сабвуферы можно подключить к любому усилителю, и этот процесс обычно довольно прост.

Помимо потрясающих басов или даже суб-басов, сабвуфер может подарить вам звук на совершенно новом уровне. После подключения к усилителю или ресиверу он может оживить систему домашнего кинотеатра.

Усилители более старых моделей могут идеально подойти людям с простыми потребностями и ограниченным бюджетом. Знание того, как подключить сабвуфер к старому усилителю, позволит вам мгновенно получить желаемое качество звука. Осталось только подключить сабвуфер к старому усилителю.Удачи!

Как подключить сабвуферы

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Самый большой источник поддержки на этом бесплатном веб-сайте — это использование этих ссылок, особенно этой ссылки на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете что угодно, независимо от страны, в которой вы живете.Спасибо! Кен.

Март 2014 Аудио обзоры HDTV Все обзоры

Зачем нужны стерео-сабвуферы

Управление басами.

Обзор кроссовера

Heathkit AD-1702.

Как подключить сабвуферы

Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

Внешние кроссоверы работают лучше всего.

Встроенные кроссоверы в сабвуфер, предусилитель или ресивер могут работать хорошо, но им, как правило, не хватает гибкости, присущей выделенному внешнему кроссоверу. Гибкость дает нам больше способов оптимизировать систему, и, следовательно, внешние кроссоверы, как правило, дают нам больше шансов получить лучший звук. Каждая установка индивидуальна; сначала попробуйте свои встроенные кроссоверы, если у вас еще нет готовых кроссоверов.

После выполнения описанных ниже подключений точная настройка точных уровней, крутизны и частот кроссовера может занять месяцы.

Мне нравится программное обеспечение Dirac, которое помогает настроить комнату. Еще сложнее разместить сабвуфер. Звук будет резко меняться через каждые несколько дюймов, на которые вы перемещаете сиденье или сабвуфер, а сабвуферы тяжелые, и их трудно сдвинуть. Продолжайте пытаться; Обычно у меня уходят месяцы или даже годы экспериментов, пока я не доберусь до «Ага!» место, которое звучит великолепно.

Подсказка: мало кто из профессионального мира понимает, что небольшой сабвуфер, удачно расположенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, небрежно расположенный в наиболее удобном углу или используемый в посредственной комнате.Легко перемещая динамики и места для прослушивания, можно изменять низкие частоты на 20–30 дБ, что намного больше, чем разница между самым маленьким и самым большим сабвуферами.

Полагаю, вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в шкафах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно, имею в виду подачу на усилитель мощности, который вы используете для управления этим сабвуфером.

Как подключить монофонический сабвуфер

Если все, что у вас есть, — это один сабвуфер, это просто: подключите его к выходу Subwoofer или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

Установите предусилитель или ресивер в положение «Small» для других громкоговорителей.

Не подключайте сабвуфер с помощью провода динамика. Сабвуфер будет работать хорошо, но эти проводные соединения динамика на задней панели сабвуфера, если они есть, плохо справляются с изоляцией низких частот от основных динамиков.

Это нормально — включить широкополосные основные динамики и самостоятельно подключать сабвуферы.

Это было легко. Сегодня сложнее всего, как соединить два сабвуфера для получения настоящего стерео с помощью современного оборудования, рассчитанного на использование только одного (моно) сабвуфера.

Как подключить стереофонические сабвуферы

Зачем нужны стерео-сабвуферы

A / V-ресиверы

Здесь вряд ли помогут A / V-ресиверы

с их монофоническими выходами LFE. Если все, что у вас есть, это A / V-ресивер, используйте его выходы стерео предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте инструкциям ниже.

Отдельные компоненты (предусилитель и усилитель мощности)

В идеале вам нужно использовать отдельные предусилители и усилители мощности.

Вы используете отдельный низкоуровневый кроссовер для разделения выхода предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или низкочастотный) сигналы.

Подайте стерео кроссовер на выходы вашего предусилителя (или плеера). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. НЧ-выходы кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

При воспроизведении с компьютера программа Pure Music также работает как кроссовер.Вы, конечно же, получите еще один ЦАП для дополнительных двух басовых каналов вывода.

Я пользуюсь кроссовером Heathkit AD-1702 уже несколько десятилетий. Сегодня присмотритесь к низкоуровневому активному кроссоверу на свой вкус.

Правильный выбор частот, крутизны и фаз кроссовера может занять целую вечность. Это похоже на размещение динамиков. Секции HF и LF могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарной акустической характеристики ВЧ-динамиков.Другими словами, если ваши основные динамики спадают на 40 Гц, вы уже получили эффект бесплатного кроссовера 40 Гц для основных динамиков.

Кроссоверы, которые вы сегодня чаще всего найдете в продаже, предназначены для концертного и PA-звука, а не для домашней стереосистемы. Также посмотрите на это. Субгармонические синтезаторы JPG также имеют встроенные стереофонические кроссоверы сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите в хорошей домашней системе, вам все равно может потребоваться быть инженером и создать свой собственный, чтобы получить лучший звук, как в 1950-х годах.

Собственные кроссоверы сабвуфера

Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, входящие в сабвуфер, великолепны, на самом деле их использование — это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, но зато легки и бесплатны.

Инструкции для вашего сабвуфера содержат подробную информацию, доступную вам для ваших конкретных сабвуферов.

Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов — это включить обычные динамики в широкополосный диапазон, а сабвуферы должны быть перекрещены там, где отходят основные динамики.Используйте Y-образный кабель или другой способ для передачи одного и того же сигнала предусилителя на усилитель мощности для основных динамиков, а также на сабвуферы. Вы также можете питать сабвуферы с уровня динамиков, если у них есть этот вход.

Таким образом, нам не нужно передавать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на уровень -6 дБ для ваших динамиков и установите наклон (если предлагается) на 12 дБ / октаву, если ваши основные динамики герметичны, и 24 дБ / октаву, если ваши основные динамики вентилируемые или есть пассивные радиаторы.

Еще один простой способ использовать встроенный кроссовер сабвуфера с любой системой — использовать выходы уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший вариант, поскольку пассивный кроссовер высокого уровня в сабвуфере представляет собой только последовательный конденсатор.

То, что кажется хорошим способом, за исключением того, что он включает в себя прохождение вашего основного сигнала по всему дому, — это подать выходы вашего предварительного усилителя на ваши сабвуферы, а затем подключить кроссоверные выходы сабвуферов обратно к вашему основному усилителю.Это не оптимально, потому что вы будете проложить низкоуровневые кабели RCA к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите гул.

Сигналы сабвуфера ничего не теряют при длине 25 футов, но вы испытываете проблемы с подключением низкоуровневых, полнодиапазонных небалансных кабелей RCA на расстоянии 25 футов к вашим сабвуферам и 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким сопротивлением; они без проблем бегают на большие расстояния. Если вы должны это сделать, надейтесь, что выходы кроссовера вашего предусилителя и сабвуфера имеют низкое сопротивление источника.

Выбор частоты кроссовера

Большинство людей используют кроссовер с частотой 80 Гц, которая является стандартной для A / V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, 40 Гц, и увеличьте уровень сабвуфера.

Теперь вы получите тот же средний бас, и вы получите больше глубоких басов, для которых у вас изначально есть сабвуфер.

Самый простой способ заменить гулкие нечеткие басы глубокими плотными басами — это установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

Если вы не пытаетесь создать концертную акустическую систему для максимальной мощности, я установил частоту кроссовера для основных динамиков на основе фактического прослушивания. Если вы изменяете их частоту кроссовера, если она регулируется отдельно от сабвуферов, низкие частоты будут меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для получения наилучшего звука.

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Самая большая помощь — это использование любой из этих ссылок, когда вы получаете чего угодно, независимо от страны, в которой вы живете. Это ничего не стоит вам и является самым большим источником поддержки для этого сайта и, следовательно, для моей семьи. В этих местах лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую , лично .

Если вы найдете это страница столь же полезна, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы — семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется одноразовое разрешение, только если вы PayPal мне 5 долларов.00 за распечатку или ее часть. Спасибо!

Спасибо за чтение!

Мистер и миссис Кен Рокуэлл, Райан и Кэти.

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги Ссылки Семинары О нас Контакты

Как подключить сабвуфер к усилителю

Построить первоклассный домашний кинотеатр без качественного сабвуфера — все равно что построить дом без крыши.Сабвуфер — это сердце и душа системы объемного звучания, и без него качество звука будет хуже, чем в жестяной шахте. Таким образом, изучение того, как правильно подключить сабвуфер к усилителю, обеспечит более полный и округлый звук для вашей системы.

Хотя подключение сабвуфера не относится к квантовой физике, вам нужно знать несколько вещей. Очень важно правильно подключить сабвуфер. Итак, давайте рассмотрим различные методы и шаги, которые вам нужно выполнить, чтобы добавить последний кусок головоломки в систему домашнего кинотеатра.

Способы подключения сабвуфера

Существует два основных метода подключения сабвуфера к усилителю. Первый — это «низкоуровневое соединение», которое также называется LFE или линейным соединением. Второй метод — это «высокоуровневое соединение», более известное как соединение на уровне громкоговорителей.

Тип используемого подключения во многом зависит от модели вашего усилителя. Решение может даже зависеть от типа аудио, которое вы хотите обработать.

Большинство моделей сабвуферов предлагают оба типа подключения, хотя некоторые предлагают тот или иной.Всегда проверяйте технические характеристики своего сабвуфера, чтобы знать все варианты подключения. Теперь, когда мы изучили основы, пора глубже изучить каждый тип подключения, его преимущества и недостатки.

Общие сведения о подключении низкоуровневого сабвуфера

Вы найдете входной порт низкоуровневого подключения на задней панели сабвуфера. В зависимости от модели вашего сабвуфера этот порт может обозначаться как «LFE» или «SVS», что означает линейный уровень.Эти термины — одно и то же, поэтому нет нужды в путанице. Этот порт чаще всего используется для подключения AV-ресивера к входу сабвуфера для многоканального объемного звука.

Большинство AV-ресиверов хорошо совместимы с сабвуферами и должны иметь специальные выходы предусилителя, которые будут помечены как LFE или «саб». Это позволит вашему ресиверу посылать низкочастотный звук на ваш сабвуфер. Существует два типа низкочастотного звука, отправляемого на сабвуфер, как подробно описано ниже.

Дорожка LFE для объемного звука

LEF — это аббревиатура от низкочастотных эффектов, а трек LFE можно найти в фильмах с объемным звуком.При использовании в вашей системе многоканальных звуковых дорожек они обычно обозначаются как 5.1 и 7.1. Большее число обозначает количество динамиков в вашей системе объемного звучания. В то время как «1» относится к треку LFE и его низкочастотным эффектам.

При микшировании саундтрека к фильму существует отдельный канал для низкочастотных звуковых эффектов, которые придают звуку некоторый глубокий гул. Этот канал обычно отправляется на сабвуфер, но также может обрабатываться полнодиапазонными динамиками, которые могут обрабатывать LFE.

Управление басами

Управление басами — это процесс, которым управляет ваш AV-ресивер. Эта функция дает вам возможность посылать низкочастотные звуки на ваш сабвуфер и / или другие громкоговорители объемного звучания при настройке вашего AV-ресивера. Это улучшит характеристики ваших громкоговорителей объемного звука , посылая низкие частоты на громкоговорители вашей системы, которые могут обрабатывать низкие частоты.

Функции управления низкими частотами устанавливают частоту кроссовера для каждого динамика в вашей системе объемного звучания.Затем этот процесс разделит частоты ниже определенного уровня от основного динамика к вашему сабвуферу. Это делается через вход низкого уровня. Вы можете включить функцию управления низкими частотами на вашем AV вручную.

Настройка акустических систем 2.1

Этот процесс не ограничивается использованием объемного звука для просмотра фильмов. Многим людям нравится слушать музыку с простой установкой 2.1 с двумя фронтальными стереодинамиками и сабвуфером. Настройка очень похожа, хотя в музыке не используется канал LFE.Однако функция управления низкими частотами в AV-ресивере настроена на передачу некоторых низких частот на ваш сабвуфер.

Низкочастотные звуки бас-гитары и бас-барабана могут обрабатываться сабвуфером для заполнения и обработки баса. Некоторым нравится этот метод, а другим — нет. Некоторые пользователи предпочитают слышать естественный баланс басов из стандартных стереодинамиков, поэтому это личное предпочтение.

Другие причины использования низкоуровневых входов…

Есть больше причин для использования низкоуровневого подключения сабвуфера, чем только для AV-ресиверов.Вы также можете использовать низкоуровневые входы на сабвуфере, если вы используете стереоусилитель с левым и правым выходами предусилителя. Или даже если вы используете специальный сабвуфер. Итак, вот несколько причин, по которым вам может понадобиться использовать этот метод, если вы используете…

AVR с предварительными выходами на сабвуфер.
Стереоусилитель с предусилителями.
Стереоусилитель со стерео предусилителями.

Основной причиной использования низкоуровневых подключений сабвуфера является использование функций управления низкими частотами на вашем AVR для получения более качественных низких частот, чем у стандартных громкоговорителей объемного звучания.Итак, обратите внимание на эти настоятельно рекомендуемые сабвуферы для низкоуровневых подключений.

Общие сведения о подключении сабвуфера высокого уровня

Подключения сабвуфера высокого уровня на задней панели усилителя чаще всего являются клеммами для проводов громкоговорителей. Но в некоторых случаях у вас может быть соединение Neutrik Speakon на вашем усилителе и сабвуфере.

Это уникальное входное соединение для сабвуфера высокого уровня, ключевое преимущество которого состоит в том, что ваш сабвуфер и динамики принимают одинаковый аудиосигнал.Этот метод обеспечивает отсутствие потенциальных фазовых проблем между низкими и средними частотами .

Мы рекомендуем вам использовать подключения сабвуфера высокого уровня, если ваш усилитель не имеет выделенных линейных стереовыходов или выходов для сабвуфера. Этот метод будет идеальным, если вы используете стереоусилитель. Но помните, что большинство старых ресиверов для домашнего кинотеатра могут не иметь выходов на сабвуфер, поэтому сначала проверьте характеристики вашей модели.

Использование стереоусилителей и динамиков…

Этот метод идеально подходит всем, у кого есть стереоусилитель и динамики для прослушивания музыки или просмотра фильмов.Вы можете использовать высокоуровневое соединение, чтобы добавить сабвуфер, чтобы сделать вашу систему конфигурацией 2.1. Это соединение позволит вам отфильтровать те же самые низкие частоты, которые поступают в ваши динамики.

Но это не единственная причина использовать этот тип подключения. В некоторых случаях подключение сабвуфера высокого уровня может быть довольно гибким. Если вы используете свой AVR с дополнительным выходом в режиме управления низкими частотами, вы можете использовать соединение для разделения диапазонов . Или вы можете использовать соединение low для просмотра фильмов и соединение высокого уровня для воспроизведения музыки .

Некоторые аудиофилы ругаются, используя высокоуровневые соединения для прослушивания музыки, потому что она воспроизводит естественный звук без какой-либо цифровой фильтрации .

Основные причины использования высокоуровневых подключений сабвуфера

Вот две основные причины использования высокоуровневых подключений сабвуфера.

Если вы используете стереоусилитель без предварительных стереовыходов или специального сабвуфера.
Если вы используете стереоусилитель или AVR, который уже имеет сабвуфер или стереовыходы предусилителя, но вы хотите слушать музыку в более высоком качестве через высокоуровневое соединение.

Использование высокоуровневого соединения предназначено не только для прослушивания музыки. Вы также можете смотреть фильмы этим методом, но у вас не будет функций управления низкими частотами или каналов LFE. Однако, как всегда, есть способ обойти эту проблему. Вы можете приобрести сабвуфер REL, который использует как высокоуровневое соединение, так и специальный низкоуровневый вход LFE.

Подключение сабвуфера к усилителю

Мы рассмотрели основные типы подключения сабвуфера, так что теперь вы должны полностью понять предмет.Итак, теперь нам нужно обсудить, как их правильно соединить.

В зависимости от того, какие марки усилителя или сабвуфера вы используете, это повлияет на соединения и элементы управления, которые вам нужно использовать для настройки всего. Но, честно говоря, процесс во всех отношениях схож. А если у вас возникнут какие-либо проблемы, вам придется прочитать инструкцию производителя для вашей модели.

Как подключить сабвуфер к усилителю с помощью входа низкого уровня

Подключить низкоуровневый вход для сабвуфера к вашему AVR очень просто.У вас должна получиться соединить их с помощью одного кабеля RCA. Вы можете приобрести специально разработанные кабели для сабвуфера, но для этой работы это не обязательно. Но я бы порекомендовал вам покупать кабели RCA хорошего качества, такие как любой из перечисленных ниже, а не дешевые и неприятные типы, которые поставляются с DVD-плеерами.

Некоторые люди предпочитают более толстый коаксиальный кабель, который имеет большее экранирование и, следовательно, лучшую производительность благодаря защите, но это не обязательно. Вам не понадобится ничего, кроме кабеля RCA хорошего качества, так что не слишком сходите с ума с этим выбором.

Но убедитесь, что вы выбрали нужную длину. Если вы покупаете более длинные кабели RCA, выбирайте более надежные и проверенные бренды.

Теперь все, что вам нужно сделать, это подключить выход предусилителя сабвуфера на вашем AVR к моно линейному входу или LFE на сабвуфере. Практически все сабвуферы имеют низкоуровневый вход. Выходы сабвуфера на ресивере должны быть четко обозначены. И два линейных входа RCA на вашем сабвуфере должны быть помечены как LFE или «моно».Но помните, что разные бренды и модели могут иметь разные названия.

Как подключить сабвуфер к усилителю с помощью входа высокого уровня

Использование подключения сабвуфера высокого уровня немного сложнее, чем подключение низкого уровня. Высокоуровневый тип подключения принимает полный частотный диапазон аудиосигналов от вашего усилителя.

Это означает, что вы должны убедиться, что полный аудиосигнал подается через разъемы динамика как на сабвуфер, так и на динамики.Есть несколько способов сделать это, которые я подробно описал ниже…

Подключение сабвуферов к акустическим кабелям

Провода для динамиков — это наиболее распространенное соединение для сабвуфера высокого уровня. Вы найдете эти разъемы на задней панели сабвуфера. Они выглядят как стандартные разъемы для проводов динамиков с левым и правым портами, которые вы найдете в любой Hi-Fi системе.

Вам нужно взять две пары проводов динамиков и подключить их к клеммам L и R на задней панели усилителя.Затем вы подключите одну пару к своим динамикам, а вторую пару — к задней части сабвуфера. Когда вы их подключили, вы можете использовать фильтр сабвуфера для согласования звука с вашими передними динамиками.

Подключение сабвуферов с помощью разъема Neutrik Speakon

Разъем Neutrik Speakon — еще один распространенный тип подключения высокого уровня. Этот разъем имеет один конец, который представляет собой одиночный штекер, который используется для прямого подключения к задней части сабвуфера. На другом конце кабеля есть три оголенных провода, которые используются для подключения к клеммам динамика вашего усилителя.Это тот случай, когда вы используете стереоусилитель или предусилитель, или даже с вашим AV-ресивером.

Вставьте первый оголенный провод в положительную клемму правого канала. Второй провод подключаем к плюсовой клемме левого канала. Оставшийся провод подключается к одному из каналов отрицательной клеммы, но не подключается к обоим отрицательным каналам.

Просто убедитесь, что эти цветные провода подключены к правильным клеммам. Теперь вам нужно будет использовать фильтр сабвуфера, чтобы сбалансировать звук с передними динамиками.

Обратите внимание на эти надежные модели сабвуферов с высокоуровневыми соединениями.

Нужен отличный сабвуфер для вашей машины или PA?

Что ж, у нас есть хороший выбор отзывов, которые помогут вам найти именно то, что вы ищете. Так что ознакомьтесь с нашими подробными обзорами лучших автомобильных сабвуферов, лучших сабвуферов конкурентов, лучших сабвуферов под сиденьями или лучших сабвуферов PA, которые вы можете купить в 2021 году.

И не пропустите наши полезные руководства о том, почему у некоторых сабвуферов есть левый и правый входы, различие между активным и пассивным сабвуфером, как настроить звук с объемным звуком в домашних условиях и как подключить динамики к телевизору для большей полезности. Информация.

Вы также можете ознакомиться с нашим подробным обзором сабвуфера Kef Kube 10B.

Как подключить сабвуфер к усилителю — последние мысли

Наилучший способ подключения сабвуфера к усилителю может включать в себя подключения верхнего или нижнего уровня, или даже и то, и другое. Но если вы хотите получить максимальную отдачу от системы домашнего кинотеатра, правильное подключение сабвуфера — это разница между средним и отличным низом.

Во-первых, вам необходимо решить, какой тип соединения вы используете: низкоуровневый или высокоуровневый.Обычно это определяется моделью вашего усилителя и сабвуфера, но также и тем, чего вы пытаетесь достичь с помощью звука.
