Содержание

Европанель на ВАЗ 2110 вместо старой торпеды

Часто задаваемый вопрос, где приобрести и как поставить своими руками евро панель или накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое «установка торпеды на ваз 2110». По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Подробнее:

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.

Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

Евронакладка на панель состоит из:

Сама на~~кладка~~
Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
Воздуховоды (2114-81080623)

Отделка щитка устройств (2110L-5325124)
Сдвоенная клавиша включения габаритов и ближнего света фар
Клавиша включения задних фонарей противотуманок (с фиксацией)

Клавиша включения подогрева заднего стекла (с фиксацией)
Колодки для клавиш — 2 шт.
Заглушки заместо клавиш — 6 шт.

Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
Колодка
Крепления щитка устройств
Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.

Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

Снять приборную панель.
Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
Снимаем старую накладку на торпеду.

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости.

Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Как поменять накладку на панели приборов ВАЗ 2110

Накладка панели пришла в негодность, либо потеряла эстетичный вид. Вам не нравится дизайн ВАЗ. Простое обновление дизайна автомобиля. Не нужно искать причины, для смены накладки на панель Ваз 2110, а просто смените их.

Когда нужно менять накладку на панель приборов?

На рынке появилось большое количество разных дизайнов накладок, на любой вкус и цвет.
Обновление дизайна авто. Согласитесь, всегда приятнее пользоваться автомобилем, имеющее перевоплощение. Начиная от смены чехлов, заканчивая кардинальными изменениями.
Современно. На рынке появился большой выбор накладок. Начиная от плоских, но оригинальных, заканчивая выпуклыми.
Ярко. Однотонные накладки на панели приборов это скучно, тем более, если она выгорела или имеет дефекты.
Удобно и комфортно. Согласитесь, очень удобно, когда панель освещена светодиодами, особенно в ночное время суток. Не отвлекает внимание во время поездки. Цветовая гамма сыграет свою роль, придаст настроение и комфортную обстановку.
Оригинально. Большая цветовая гамма. Можно выбрать накладку как однотонную либо комбинированную в нескольких цветах. Возможно, установить светодиоды, одного или нескольких цветов.
Доступно. Накладку на панель приборов Ваз 2110 можно купить, не выходя из дома. Имея знания, желание и умелые руки сделать самостоятельно. Заказать услугу в ближайшем автосервисе или салоне.

Установка накладки на приборную панель кардинально обновит дизайн салона автомобиля. Данная услуга выполняется в автосервисах и стоит не дешево. При желании можно сделать самостоятельно.

Как снять панель приборов

В снятии приборной панели нет особых сложностей.

Делайте конспект проводимой работы. Каждый элемент, который вы сняли, подпишите. Записанный ход действий, облегчит дальнейшую сборку деталей. Это не обязательный пункт, а рекомендация. На самом деле работы не много.
Освободите место. Рекомендуется снять или отодвинуть как можно дальше переднее сиденье. Чем свободнее пространство, тем удобнее работать.
Тоннель пола открывается.
Кожух рулевой колонки и сам руль также снимаем.
От монтажного блока отсоединяем разъемы и реле.
Снимите кнопки. Кнопки снимаются легко, методом расшатывания и потягивания. При снятии панели, они не разлетятся в разные стороны, и не задержат процесс снятия панели.
На верхней и нижней части панели приборов имеются болты, их нужно открутить. Откручиваем с помощью отвертки. Болтов всего 4 штуки.
Снимаем накладку приборной панели. Далее становится видно, что щит приборной панели закреплен с двух сторон болтами, откручиваем.
Аккуратно вынимаем приборную панель.
Отключите все контакты от панели.

На этом этап снятия панели приборов завершен. Установка производится в обратной последовательности.

Установка накладки на панель приборов ВАЗ 2110, не займет много времени, но потребует аккуратности и внимательности.

Запомнить положение стрелок. При установлении стрелок, они должны сесть на свое место.
Снять стрелки. Можно воспользоваться с помощью вилки. Главное не изогнуть шток.
Накладка на щитке приборки ВАЗА 2110 прикреплена за счет клея, поддеваем канцелярским ножом и медленным движением стягиваем пленку.
На щитке имеются 5 точек для светодиодов. Достаем заводские лампы, вставляем светодиоды, сохраняем полярность. Если один из светодиодов в дальнейшем не будет гореть, нужно подкрутить полярность. Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.
Накладку приклеить или вставить в щит и зажать корпусом. Евро накладку на панель прибора Ваз 2110, нужно обрезать по инструкции. Инструкция всегда идет в комплекте с накладкой для панелей.
Выставляем стрелки в обратное положение. Стрелки вставить аккуратно, углублять их не следует.
Закрыть накладку стеклом, и подключить к ВАЗУ 2110.

На выходе получится обновленный тюнинг салона. Легко и без особых затрат обновился автомобиль. Передвижение на автомобиле в наше время стало потребностью. Многие люди за рулем проводят большое количество времени. Так пусть будет ваш транспорт удобным, комфортным и безопасным.

Накладка на торпеду (полка на панель приборов) ВАЗ-2110 (Азард)

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину.

Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа.

В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента.

Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Накладка консоли ваз 2110 – АвтоТоп

Всем привет! Меня часто спрашивают, где можно приобрести такую накладку на торпеду как у меня.

Эта накладка называется «Каштан-2», и к сожалению, её сняли с производства много лет назад, и найти её сейчас о-о-очень большая удача.

То, что до недавних пор можно было найти в продаже, мягко говоря, выглядит не очень.

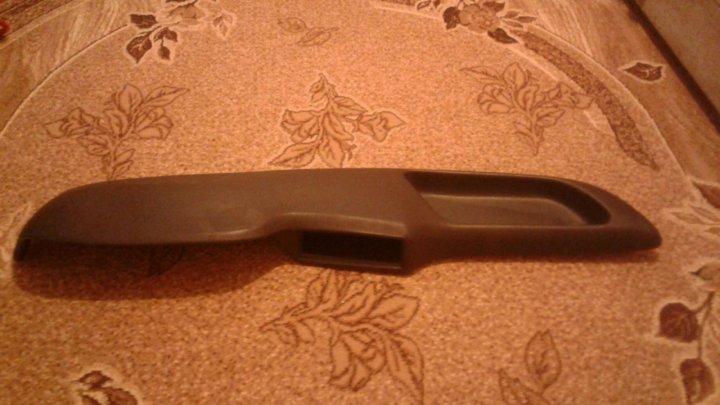

Но, у меня есть хорошие новости, в продаже появилась накладка похожая на «Каштан-2».

Накладка была найдена в интернет магазине CARtochkaRu # (Не реклама!)

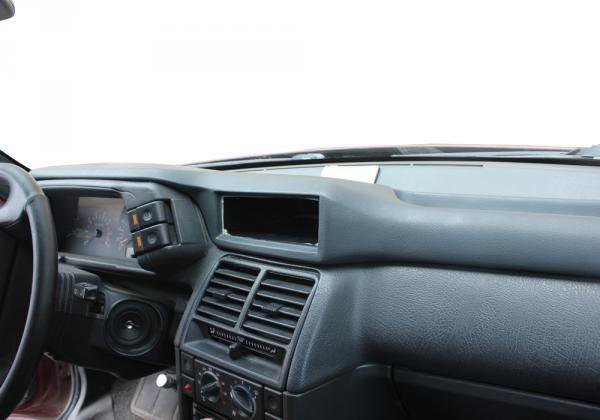

Вот так она выглядит в установленном виде.

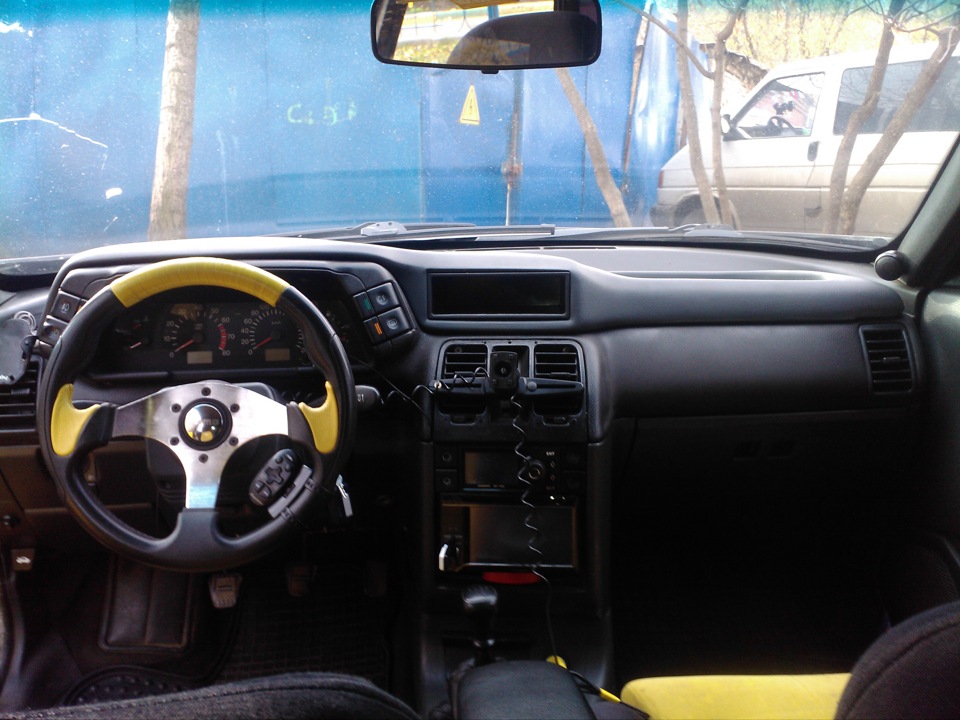

«Каштан-2» для сравнения

Стоимость этой накладки 3500р, по моему дороговато, особенно если учесть, что хорошей альтернативой будет установка торпеды от приоры. Но если вы не хотите заморачиваться с приороторпедой, а евро панели вам не нравятся (как и мне), то эта накладка видится не плохим вариантом.

Если сделать на неё молдинги как на Каштане-2, то вид получится не плохой.

Ещё несомненным плюсом такой накладки, является простота установки. Нет необходимости снимать торпеду.

Товарищ tomelder утверждает, что с накладкой ухудшается обдув лобового стекла. И требуется доработка.
Вот как он выполнил доработку своей накладки, по моему не плохо.

Кстати, на «Каштан-2» доработка не требуется, у меня обдув стекла практически не изменился.

Хорошо, что появилась хотя бы такая накладка, возможно она будет не плохим решением для тех, кому не нравятся евро панели. Я считаю, что накладки евро-1 и евро-3 выглядят не лучше, чем стандартная торпеда старого образца. Единственной действительно крутой «евро» панелью является торпеда «Евро-2».

Я думал что её будет тоже не просто найти, а оказалось, что она есть в том же магазине и по такой же цене 3500р.

Вот это действительно отличный вариант, более приятный и современный дизайн, она высокая и не требует замены приборной панели.
