Что такое ABS в автомобиле – принцип работы, чем поможет? + видео » АвтоНоватор

Что такое ABS в автомобиле, мы постараемся разобраться в ближайшие 5 минут, пока вы будете читать нашу статью. Казалось бы, стыдно не знать такого понятия современному автомобилисту, но наша задача как раз объяснять то, о чем неловко спросить в своей среде. Новомодное выражение «антиблокировочная система» является синонимом современного тормозного устройства, которое оставляет возможность маневрирования с зажатой педалью тормоза. В чем же выигрыш?

Система ABS в автомобиле – быть или не быть?

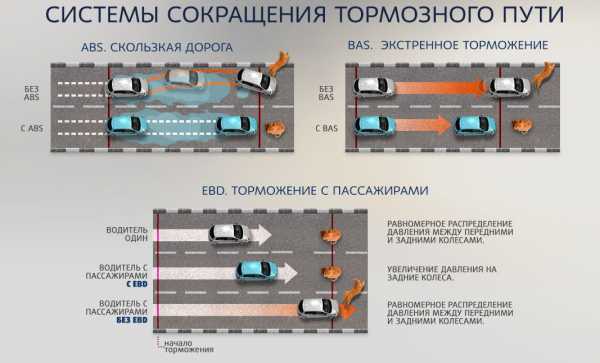

Разберем, как действует система ABS а автомобиле в момент нажатия педали тормоза, сравним ее с обычной системой. Когда мы видим перед собой препятствие, вернее, когда оно возникает неожиданно, и мы вынуждены резко пытаться остановиться, тут и поджидает нас основное отличие антиблокировочной системы и обычной. Ведь при обычной плавной остановке разницы мы не почувствуем, весь эффект раскроется в экстренной ситуации. Итак, мы нервно зажимаем тормозной акселератор с максимальной силой, и что же происходит в этот момент?

В обычном случае (без ABS) авто начинает останавливаться за счет того, что колеса намертво зажимаются соответствующими механизмами и перестают крутиться, но и ось, на которой они расположены, также становится не мобильна, а стопорится. Если вам в этот момент надо еще уйти в сторону хотя бы немного, чтобы избежать столкновения или перевести его по касательной траектории, то ничего не выйдет. Вы будете двигаться по той траектории, которая обусловлена положением колес.

Система ABS колеса не блокирует, а стало быть, маневрирование вам дозволяется, это не только удобнее, но и безопаснее. Причем, не только в возможности объехать препятствие заключается безопасность наличия ABS.

Что такое ABS в автомобиле и что мы выигрываем?

При наличии антиблокировочной тормозной системы мы выигрываем не только наличие подвижных колес при выжатой педали тормоза. Как известно опытным автомобилистам, при блокированных колесах критичными становятся любые неровности дороги, ее наклон, разнородность покрытия под разными колесами и даже разница в рисунках протектора. В чем же дело? Во всех случаях вам грозит страшнейший занос! И уже неизвестно, что было бы лучше, врезаться или пожинать плоды неконтролируемого поведения груды железа весом выше тонны.

Система ABS позволяет колесам сохранить сцепление с дорогой на должном уровне и контролировать поведение авто в зависимости от ситуации. Это происходит благодаря индукционным датчикам, определяющим частоту вращения колеса, они же дают команду увеличить ее или уменьшить. Также успешно применимы в ABS и датчики Холла. В современных иномарках каждое колесо снабжено датчиком, хотя раньше устройство было одноканальным, и ко всем колесам применялся один алгоритм анализа и команды к действию.

Можно ли обойтись без системы ABS?

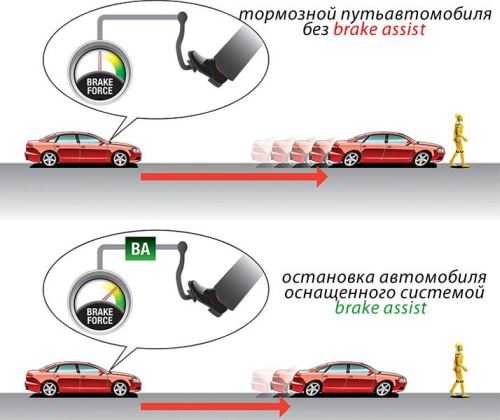

Как видим, тормозная система ABS достаточно умна, чтобы распорядиться нашим тормозным усилием оптимально, ведь отвечает за это электроника. Отсюда, кстати, и тормозной путь меньше, благодаря законам физики, система рассчитывает оптимальную дозу силы трения скольжения и покоя, вовремя обеспечивает блокировку и вовремя ее отпускает так, что вы даже не чувствуете этих переходов, а просто держите педаль тормоза почти у пола. Но это все происки технологического прогресса, а как же быть тем, у кого автомобиль постарше и еще не был оснащен таким «интеллектом»?

Раньше справлялись примерно так: давили на тормоз, потом отпускали, дергали руль в сторону объезда препятствия, опять зажимали педаль и т.д., делая эффект антиблокирования, грубо говоря, вручную. Но это чревато теми же заносами, и поэтому далеко не все водители справлялись успешно с экстренными ситуациями. И эффективность торможения тоже страдала, тормозной путь еще длиннее и не всегда адекватной траектории. Так что шанс избежать аварии был, но он был ощутимо меньше, чем при наличии ABS на современном авто.

carnovato.ru

Как уcтроена и работает ABS

АBS. Зашифрованные в этой аббревиатуре слова разные: например, по-немецки Antiblockiersystem, по-английски Anti-lock Brake System, есть даже устойчивое русскоязычное словосочетание «антиблокировочная система», но перевод и значение у них единые. Это система, которая не даёт колёсам блокироваться во время экстренного торможения и регулирует усилия, создаваемые тормозными механизмами. Главная задача системы триедина — дать водителю возможность управлять автомобилем, сохранить курсовую устойчивость и обеспечить наиболее эффективное замедление во время экстренного торможения.

Создание

Идея создать систему, предотвращающую блокировку колес, родилась еще до Второй мировой войны. Применять ABS изначально планировали в авиации. Но используемые в то время технологии и материалы не позволяли реализовать ее в массовом производстве, а уж тем более на серийном автомобиле. В 1964 году инженеры Mercedes совместно со специалистами компаний Teldix и Robert Bosch плотно взялись за дело. Для начала собрали все патенты и отчёты за последние пару десятков лет, в которых упоминалось о распределении тормозных усилий между колёсами.

Основные элементы любой ABS: блок управления и исполнительный механизм гидроагрегата (1), датчики скорости вращения колес (2). Гидроагрегат регулирует давление в контурах тормозной системы при помощи гидроаккумулятора, электрогидронасоса обратного хода и управляющих электрогидравлических клапанов. На схеме приведена четырёхканальная ABS, которая способна регулировать давление отдельно в каждой из четырёх тормозных магистралей.
желтый — информационные кабели;
красный — тормозной контур переднего правого и левого заднего колес;
синий — тормозной контур переднего левого и заднего правого колес

У всех современных систем четыре датчика, отслеживающих скорость вращения колес, и четыре пары клапанов – по два на каждый контур или канал тормозной системы. Такие системы называют 4-канальными. Они позволяют индивидуально регулировать тормозные усилия на каждом колесе, добиваясь максимально эффективного замедления

Исследования принесли результаты, например, помогли определиться с функциональной схемой ABS. Датчики (тогда лишь на передней оси) измеряли скорости вращения каждого колеса. Эти измерения регистрировал и сравнивал блок управления и при необходимости давал поправки исполнительному устройству скорректировать давление в каком-либо контуре тормозной системы. На бумаге все выходило довольно гладко. Но в реальных ситуациях ABS работала нечетко, на изменение сцепления колес с дорогой реагировала с запаздываниями, да и надежностью не славилась.

Еще в 1936 году компания Bosch зарегистрировала патент на «механизм, предотвращающий блокировку колёс моторных транспортных средств». Но лишь с внедрением электроники инженеры смогли разработать антиблокировочную тормозную систему (ABS 1), пригодную для использования на автомобиле

Одним из первых значимых шагов на пути к серийному производству стала замена в 1967 году механических датчиков на колесах бесконтактными, использующими принцип электромагнитной индукции. Преимущества очевидны: они не изнашиваются, устойчивы к механическим воздействиям, нет ложных срабатываний. Именно с такими сенсорами в 1970 году Mercedes представил общественности первую ABS c электронным управлением для легковушек, грузовиков и автобусов. Датчики передавали сигналы блоку, а тот управлял гидравлическим модулем, установленным между главным тормозным цилиндром и суппортами.

В 1978 году Mercedes-Benz первым в мире из автопроизводителей представил ABS на серийном S-Klasse. Опция добавляла к цене автомобиля 2217 марок. Чуть позже ту же ABS 2 примерила и БМВ 7-серии. И сегодня более двух третей всех новых автомобилей в мире оборудовано антиблокировочной системой тормозов

Принцип первой ABS заложен и в самой современной системе. Датчики отслеживают скорости вращения каждого колеса, блок управления сравнивает показания и подает команды электромагнитным клапанам гидромодуля, регулирующим давление в тормозной системе, — по паре (впускной и выпускной) на каждый контур. При экстренном торможении клапаны работают с частотой несколько десятков раз в секунду (15-20 Гц в зависимости от системы) — именно их стрекот мы слышим, когда колеса блокируются-разблокируются. При этом давление в одном или сразу нескольких контурах мгновенно поднимается и тут же стравливается, а колодки, соответственно, сжимают и отпускают диск, обеспечивая то самое прерывистое торможение.

Появление цифровой электроники позволило сделать блок управления компактнее и разместить его прямо на гидромодуле. Bosch впервые реализовал такую схему в 1989 году, выпустив модель ABS 2E

Первые системы базировались на аналоговой технике, которая часто выдавала ошибки, сами монтажные схемы были сложными и громоздкими. А уровень развития «цифры» был тогда несравнимо низок — первые микропроцессоры, появившиеся в начале 1970-х, для управления антиблокировочной системой не подходили. Лишь через 5 лет Bosch сделала полностью цифровой блок управления. Электронная начинка стала почти на порядок компактнее — блок ABS 1 состоял примерно из 1000 компонентов, и всего 140 было в «мозгах» системы второго поколения. Кроме этого, работать ABS стала почти безотказно и в разы быстрее — электроника за миллисекунды обрабатывала данные с колесных датчиков и посылала командные импульсы гидромодулю.

В середине 1990-х годов антиблокировочные тормозные системы стали устанавливать и на мотоциклы. Они предотвращали блокировку переднего колеса и полет седока через руль. На верхней схеме показано преимущество, которое даёт АБС при торможении среднестатистического мотоциклиста на сухом асфальте со скорости 100 км/ч.

Многие современные системы мотоциклов работают, даже если водитель нажал только на задний или передний тормоз.

Дальнейшая эволюция антиблокировочных систем шла в двух направлениях — совершенствование гидравлики и электроники. Для примера рассмотрим развитие ABS от Bosch, который не только является родоначальником антиблокировочной системы, но и основным поставщиком для большинства автопроизводителей, в том числе и российских.

Самым мощным поставщиком компонентов ABS является Bosch, который поставляет комплектующие для большинства моделей. Для Chrysler и Jeep работает Bendix Corporation, для Ford, GM, Chrysler — Continental Automotiv Systems. Infiniti и Lexus используют детали фирмы Nippondenso, а их земляки Mazda и Honda — Sumitomo. А ещё разработкой и выпуском компонентов ABS занимаются Aisin Advics, Delphi, Hitachi, ITT Automotive, Mando Corporation, Nissin Kogyo, Teves, TRW и WABCO

Итак, вскоре после появления компактной цифровой начинки блок управления переехал на гидромодуль. Это не только упростило жизнь сборщикам и компоновщикам автомобиля, но и снизило себестоимость системы. Следующее поколение ABS 5, которое стало не только легче и быстрее, получило более совершенную механику, в том числе и блок новых по конструкции электромагнитных клапанов. Теперь антиблокировочная система позволила реализовать дополнительные функции, в частности, программу EBD (Electronic Brake Distribution), дозирующую силу торможения для каждого колеса по отдельности, программу TSC (Traction control system), которая борется с пробуксовками, и программу, контролирующую поперечную динамику, — ESP (Electronic Stability Program). Реализация этих функции потребовала управления двигателем — так, например, когда электроника фиксирует пробуксовку или поперечные скольжения, она автоматически уменьшает подачу топлива.

На смену механическим колесным датчикам пришли индуктивные. Их принцип работы прост: при движении автомобиля в катушке датчика индуцируется электрический ток. Его частота прямо пропорциональна скорости вращения колеса. Со временем они стали измерять не только скорость вращения, но и направление. Сейчас на некоторых моделях датчики встраивают в ступичные подшипники

Эволюция систем ABS, выпущенных фирмой Bosch. С развитием технологий гидромодуль терял в массе, электронный блок становился не только компактнее и расторопнее, но и получал больший объем памяти, а вместе с ним и дополнительные функции

Современные системы построены по модульному принципу. Например, девятое поколение поддерживает множество функций, повышающих комфорт и безопасность — электроника способна предотвращать откат автомобиля при старте в гору, регулировать скорость спуска с горы (реализуется на кроссоверах и внедорожниках) и даже автоматически экстренно останавливать автомобиль (подробнее о таких системах можно прочитать здесь). Причем автопроизводитель приобретает тот набор, который ему необходим для конкретного автомобиля. А разработчик ABS собирает ему агрегат из соответствующих электронных и гидравлических модулей. Кроме того, такая компоновка позволила выпускать системы для машин подешевле и подороже. Например, для моделей премиум-сегмента Bosch предлагает агрегаты с более сложной механикой. Так, вместо двухпоршневого возвратного насоса в гидромодуле устанавливают шестипоршневый. Он очень быстро снижает давление в контуре, из-за чего на тормозной педали почти нет тех самых вибраций.

Современные гидроагрегаты ABS собирают из нужных электронных и механических модулей в зависимости от выполняемых ими задач и пожеланий заказчика. Таким образом, производство становится более гибким, а себестоимость систем падает

Упрощённая схема работы гидроагрегата в составе АБС. Для простоты на схеме рассматривается работа системы с одним колесом. В четырехканальной системе на каждое колесо приходится четыре таких контура

А что на практике?

Не так давно мы провели тест, наглядно показывающий преимущества работы антиблокировочной системы. Объезд препятствия с торможением выполнялся на автомобиле с ABS и без оной. Шины на подопытных Логанах были одинаковыми — Barum Brilliantis размерностью 185/70 R14. Для пущей убедительности было сымитировано скользкое покрытие — пластик, смоченный мыльным раствором. В «створ ворот» нужно было въехать на скорости 40 км/ч и тут же начать экстренное (сильный удар по педали тормоза — водитель «испугался») торможение с одновременным перестроением.

Автомобиль без антиблокировочной системы

с вывернутыми колёсами, не меняя траектории, сбивал препятствие и продолжал двигаться далее. Виновник — трение скольжения в пятнах контакта, заблокированные колёса не воспринимают как надлежит боковые силы, следовательно, управлять автомобилем в этот момент невозможно. Я использовал прерывистое торможение, как учат на спецкурсах, эффект на данном виде покрытия — практически нулевой. Попытки нащупать момент начала блокировки и применить поисковое руление (поиск угла поворота колёс, когда автомобиль перестаёт реагировать на руль) тоже особым успехом не увенчались.

Logan c ABS

при гораздо более эффективном замедлении позволял с первого раза даже новичкам легко и без напрягов уйти от препятствия. Тормозной путь с ABS для данного покрытия был в среднем в 1,5 раза короче, чем у Логана, не оборудованного антиблокировочной системой. В чём хитрость? В прерывистом торможении с кратковременными блокировками — ABS успевает за секунду затормозить-растормозить каждое из колёс 15 раз. Пока колесо доли секунды катится, у вас есть возможность задавать направление (в этот момент в пятнах контакта трение покоя). При этом для каждого типа покрытия (устанавливается опытным путём при проектировании и доводке) поддерживается наиболее оптимальная степень проскальзывания колёс (15-20%), при которой замедление наиболее эффективно. Вдобавок ABS дозирует тормозное усилие на каждое из колёс по отдельности, предотвращая занос.

Почему на машине без ABS не помогло прерывистое торможение? Заблокировать-разблокировать колёса, в отличие от ABS, я успеваю максимум три-четыре раза в секунду — я действую априори медленнее. Степень проскальзывания у меня неоптимальная, следовательно, торможение менее эффективное. В отличие от ABS, педалью я воздействую сразу на все колёса, а это может вызвать снос либо занос, потому как под колёсами могут быть разнородные покрытия, либо изменена загрузка по осям и бортам. Траекторию при таком способе торможения можно научиться слегка изменять, но нужна тренировка. То же самое относительно «следящего» торможения. Вывод однозначен — с ABS автомобиль безопаснее.

Однако не всё так безоблачно, как может показаться на первый взгляд. В некоторых случаях ABS может увеличивать тормозной путь, например, на льду и ряде нестабильных покрытий (неплотный грунт, дорога с перекатывающимся гравием или твёрдое основание, присыпанное пылью, песком или снегом). Изношенные амортизаторы и недобросовестная настройка подвески тоже могут подлить масла в огонь… Если хотя бы одно колёсо во время торможения отрывается от дорожного полотна на длительное время и блокируется, система, думая, что оно попало на лёд, растормаживает его, а заодно снижает давление в гидравлических магистралях остальных колёс. Система в этом случае понимает, что колёса попали на разнородные покрытия и таким образом стремится сохранить курсовую устойчивость. Кроме того, сама адекватность настройки ABS на некоторых современных моделях вызывает много вопросов. Как быть с этими нюансами, поговорим в следующий раз.

Видео по теме:

В ролике хорошо видно, как во время экстренного торможения внедорожник, необорудованный АБС, с заблокированными колёсами сползает в сторону уклона дороги. А это, между прочим, потеря управляемости и курсовой устойчивости.
