Как проверить направляющие суппорта

Тормозная система автомобиля без дефектов – это залог безопасного движения. Водитель должен быть уверен, что при нажатии на педаль тормоза автомобиль начнет останавливаться с определенной интенсивностью. Эффективность торможения складывается из ряда факторов, но ее невозможно добиться, если имеются дефекты элементов тормозной системы.

Опытные водители знают важность своевременной замены колодок и тормозных дисков. Но имеется еще одна неприятность, с которой можно столкнуться, это стук суппорта. Если стучат суппорта, необходимо выявить причину неисправности и устранить ее, чтобы тормоза не отказали при движении автомобиля.

Как определить, что стучат суппорта

Стук суппортов – распространенная проблема для многих автомобилей, а у некоторых моделей машин ее можно назвать «родовой болезнью». Например, в ряде автомобилей марки Chevrolet стучать суппорта начинают до 30 тысяч километров пробега, и данная неисправность связана с направляющими.

Определить, что стучат суппорта, достаточно просто. Лучше всего постукивания суппорта слышно при движении автомобиля на небольшой скорости, а особенно при проезде препятствий. То есть, чтобы его услышать, рекомендуется прислушаться к отработке подвески автомобиля при проезде через «лежачего полицейского» или при движении по грунтовой дороге. При нажатии на тормоз стук исчезает.

Стоит отметить, что в большинстве случаев стук суппортов не является проблемой, на которую распространяется гарантия от производителя автомобиля. Соответственно, решать проблему водителю приходится платно в сервисном центре или самостоятельно.

Почему стучат суппорта

Можно выделить три основные причины, почему стучат суппорта автомобиля:

• Суппорт плохо закреплен;
• Сильный износ направляющих, из-за чего суппорт «ходит» по ним.

Также к причинам, почему стучат суппорта, можно отнести проблему сильного износа колодок. По факту, в таком случае стучат не суппорта, а колодки, но симптомы крайне похожи.

Что делать, если стучат суппорта

Столкнувшись с проблемой стука суппорта, нужно сперва провести диагностику и определиться с причиной неисправности.

Сильный износ колодок

Первое, что нужно проверить при подозрении на стук суппорта, это колодки. Их диагностику можно провести двумя способами:

• В движении. Если при движении автомобиль начал хуже тормозить, при прежнем усилии нажатия на педаль, а также появились характерные скрипы при торможении, это говорит о сильном износе колодок. Также на это указывает биение педали при торможении;
• Визуально. Осмотрев колодки, нужно определить, истерлась накладка на них до металла или еще нет. Если истерлась или ситуация близка к этому, требуется замена колодок.

Следует отметить, что на каждом автомобиле периодичность замены колодок различается. Чаще всего она варьируется на уровне от 10 до 15 тысяч километров.

Если колодки сильно износятся, водитель при движении может слышать звук, похожий на стук суппорта. Опасность заключается в том, что колодки могут выработаться до железа, что приведет к серьезным проблемам, например, начнет стачиваться тормозной диск. Также изношенные колодки могут привести к выдавливанию и заклиниванию тормозного цилиндра.

Проблемы с направляющими

Направляющие суппорта являются важным элементов тормозной системы. Если они изношены (или изношены гнезда, где они устанавливаются), данную проблему следует устранить. Сделать это можно следующими способами:

• Износ направляющих. Если изношены именно направляющие, то устранить данную проблему можно их непосредственной заменой;
• Износ гнезд направляющих. В ситуации, когда изношено гнездо направляющей, рекомендуется воспользоваться специальными резинками. В продаже можно найти резинки, которые надеваются на штифты, что должно избавить от стука направляющих.

Обратите внимание: Иногда решить ситуацию со стуком суппорта из-за проблем с направляющими получается их смазкой. Необходимо приобрести специальную смазку для суппорта и густо ее нанести на направляющую, предварительно вытащив ее из посадочного места. В зависимости от ситуации, подобное решение может устранить проблему на несколько сот или тысяч километров.

Также имеется «колхозный» вариант решения проблемы со стуков суппорта из-за направляющих. В суппорте и блоке тормозных цилиндров просверливаются дополнительные дырки, и детали стягиваются при помощи распорной пружины.

Откручено крепление суппорта

Наиболее редкая из рассматриваемых проблем, которая также может привести к стукам суппорта. Открутиться крепление суппорта может по причине постоянного движения по дорогам низкого качества или из-за невнимательности мастера сервисного центра, плохо закрепившего суппорт при ремонте или диагностике тормозной системы. Соответственно, при подобной проблеме достаточно надежно закрутить болты, чтобы ее устранить.

С посторонними шумами от тормозных суппортов сталкиваются владельцы автомобилей разных марок, не исключение и LADA. Чаще всего с этой проблемой сталкиваются водители Гранты/Калины, Ларгуса и Весты. Неисправность менее распространена на Приоре и XRAY. Рассмотрим, что можно сделать в таком случае.

Чтобы убедиться, что посторонние шумы во время движения исходят именно от тормозных механизмов необходимо покачать суппорт из стороны в сторону (можно не снимая колесо):

Схема тормозного механизма переднего колеса:

1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 – направляющая колодок; 9 – тормозные колодки; 10 – защитный чехол; 11 – направляющий палец; 12 – болт крепления направляющего пальца; 13 – тормозной шланг; 14 – болт крепления цилиндра к суппорту.

Звуки могут напоминать металлические стуки, грохот, лязганье, бренчание и т.д. Первым делом лучше обратиться с проблемой к дилеру. Насколько нам известно, предписания АвтоВАЗа по такому случаю нет. Если со стороны официального представителя будет отказ, вы можете попробовать избавиться от стука суппортов самостоятельно одним из предложенных способов:

1. Набить тугоплавкой консистентной смазкой направляющие пальцы (она так и называется «Смазка для суппортов», заводская « УНИОЛ-1» ).

2. Заменить направляющие пальцы суппортов на новые.

3. Выточить в направляющих пальцах небольшую канавку (при помощи токаря), на которую одеваем колечко из масло-бензостойкой и термостойкой резины.

4. Выточить новые направляющие (при помощи токаря), которые в диаметре будут немного больше старых.

5. Заменить тормозные колодки. Лучше выбрать такие, чтобы на их внешней стороне было специальное прорезиненное покрытие покрытие (опрос для Весты, Ларгус, Гранта/Калина/Приора).

6. Стянуть направляющую тормозных колодок при помощи пластикового хомута или пружины (можно сделать без снятия колеса).

7. Подогнуть верхнюю часть шумоподавляющей пластины (номер 4) вниз. Это позволит избавиться от грохота суппортов на Весте:

Этот способ также показан на видео:

Информационное письмо №19-18: При обращении владельцев автомобилей Lada Vesta по эффекту «шум от тормозных механизмов передних колес», издаваемый при движении по дорогам с нарушенным покрытием, является функциональным и не подлежит устранению в рамках гарантийных обязательств ПАО «АвтоВАЗ».

А вы сталкивались с грохотом суппортов на своем автомобиле ЛАДА? Помог ли в этой ситуации официальный дилер или пришлось дорабатывать своими руками? Напомним, стуки в передней части автомобиля может исходить от подвески (например, на Весте от стабилизатора поперечной устойчивости) или от подушки двигателя.

Если вы заметили, что автомобиль при торможении заметно уводит вправо или влево, a после отпускания педали тормоза передние колеса (колесо) остаются заблокированными, наблюдается перегрев тормозных дисков или появилось ощущение, что они деформированы – то признаки неисправности тормозного суппорта на лицо, и Вам стоит обратить пристальное внимание на суппорт дискового тормозного механизма ВАЗа. В частности, особого внимания заслуживают его поршни, цилиндры и направляющие.

Стоит учитывать, что похожие неисправности тормозного суппорта могут быть вызваны иными причинами. Вот их список:

• Сильный износ тормозных колодок.
• Неисправность главного тормозного цилиндра.
• Наличие воздушных пробок в гидроприводе тормозной системы.
• Повреждение тормозного диска.

Следовательно, для локализации неисправности необходимо для начала убедиться в том, что все остальные узлы в порядке и прокачать тормозную систему. Далее вы узнаете, как проверить направляющие суппорта.

Проверка направляющих суппорта («пальцев») Лады Калина (ВАЗ 1118)

Если после проведения этих мероприятий проблема остается, можно переходить непосредственно к диагностике суппорта. Особого внимания в данном случае заслуживают цилиндр и направляющие штыри («пальцы»), по которым перемещается суппорт при выходе поршня из цилиндра для сжатия колодок. Первым признаком плохой работы направляющих является их сильно загрязненная поверхность, препятствующая ходу суппорта. Также об этом свидетельствует неравномерный износ внутренней и внешней передней тормозной колодки – он не должен превышать 5 мм.

Если вы обнаружили подобные симптомы, направляющие суппорта лучше заменить. Стоимость их в месте со всеми шайбами и пыльниками в сборе невелика и не потребует особых затрат. Операция же по их снятию и установке новых «пальцев» займет не более часа, при условии замены всех четырех направляющих. При желании (или отсутствии запчастей), можно попробовать прочистить старые направляющие.

Проверка поршней и цилиндров суппорта

Если осмотр показал, что направляющие в порядке, а износ колодок равномерный, внимание следует перенести на цилиндры суппорта. В первую очередь стоит осмотреть их на предмет протечек тормозной жидкости. Наличие таковых свидетельствует об износе сальников. В данном случае требуется замена суппорта в сборе, так как его ремонт в домашних условиях практически невозможен с требуемой эффективностью.

Спасибо за подписку!

Если при нажатии на педаль тормоза поршни не выходят из цилиндров или не возвращаются назад после ее отпускания, по-прежнему прижимая колодки к дискам, это свидетельствует об их закисании. В данном случае можно попробовать восстановить нормальную работу суппорта (см. статью Профилактика тормозных суппортов) или сразу заменить суппорт с цилиндром и поршнем в сборе.

Перед проверкой работоспособности направляющих и поршней передних суппортов обязательно проверьте остальные элементы тормозной системы, неисправность которых может повлечь за собой похожие симптомы. При диагностике состояния тормозных суппортов особое внимание обращайте на состояние направляющих и поршней.

Зазор направляющих тормозного суппорта — Автомобили

Из каленой стали не надо,родной плющится молотком,нам не надо треснувших деталей.Подойдет как заготовка болт головки от любой иномарки.

Мое мнение лучше у кого-то подсмотреть, если нет времени расчитывать

тем более для себя

Из каленой стали не надо,родной плющится молотком,нам не надо треснувших деталей.Подойдет как заготовка болт головки от любой иномарки.

Мое мнение лучше у кого-то подсмотреть, если нет времени расчитывать

тем более для себя

Тормозной суппорт: полное руководство

Тормозной суппорт является сердцем дисковой тормозной системы. Это позволяет тормозить, что повышает безопасность и управляемость.

Поскольку производители автомобилей сегодня предпочитают дисковые тормоза барабанным, эти компоненты неизбежно станут более распространенными, чем раньше. Но как работают тормозные суппорты и какова их функция в автомобиле. Кроме того, как определить неисправный, чтобы провести ремонт или замену?

Именно поэтому мы составили данное руководство по тормозному суппорту; чтобы ответить на вопросы, которые могут у вас возникнуть относительно этой важной автомобильной детали.В руководстве содержится информация о принципе работы тормозного суппорта, его назначении в тормозной системе автомобиля и различных типах этих суппортов. Вы также узнаете, как устранить неполадки в тормозном суппорте. А если обнаружите, что он поврежден, как исправить или заменить. Читай дальше.

Глава 1

Что такое тормозной суппорт

Глава 4

Признаки неисправности тормозного суппорта

Глава 2

Тормозной суппорт тип

Глава 5

Диагностика и устранение неисправностей суппорта

Глава 7

Ремонт тормозного суппорта

Глава 3

Когда заменять тормозной суппорт

Глава 6

Замена тормозного суппорта

Глава 1

Что такое тормозной суппорт

Что такое тормозной суппорт?

Тормозной суппорт — это деталь транспортного средства, которая прижимает тормозные колодки к ротору, когда вы нажимаете на тормоз.Это гидравлический привод, что означает, что он использует давление жидкости для движения.

Обычно это зажимной механизм, тормозной суппорт частично образует тормозной ротор. Он формирует гидравлический выход дисковой тормозной системы и содержит необходимые детали, такие как поршни и тормозные колодки.

Тормозные суппорты можно назвать сердцем тормозных систем автомобилей, в которых используются дисковые тормоза. Поскольку дисковые тормоза являются наиболее распространенными, вы найдете тормозные суппорты практически в каждом современном автомобиле.

Тормозные суппорты в основном бывают двух типов, как мы увидим позже. Два типа суппортов работают лишь немного по-разному — основной принцип работы и конструкция остаются неизменными.

У каждого типа суппорта есть свои плюсы и минусы, и у автомобиля будет один или другой в зависимости от области применения. Тип тормозного суппорта, используемого на автомобиле, также зависит от модели или производителя.

Какой цели служат эти компоненты?

Функция тормозного суппорта

В каждом автомобиле есть движение колес, которое необходимо контролировать.Обычно это делается с помощью тормозов, которые могут быть барабанными или дисковыми (роторными). Тормозные суппорты являются частью дисковой тормозной системы, которая также является наиболее распространенной в современной автомобильной промышленности.

Тормозные суппорты в автомобиле выполняют две функции:

Во-первых, они содержат и направляют тормозные колодки. Это гарантирует, что каждый раз, когда вы нажимаете на тормоз, тормозные колодки находятся в правильном положении для перемещения на ротор. Тормозные суппорты обычно имеют конструкцию, которая обеспечивает компенсацию износа тормозных колодок.В результате колодки всегда находятся на правильном расстоянии от ротора для эффективного и надежного торможения.

Два тормозных суппорта обеспечивают гидравлический привод, который преобразует давление тормозной жидкости в механическое движение. Именно это движение обеспечивает тормозное действие в автомобилях. Таким образом, мы можем сказать, что тормозной суппорт — это стопорное устройство, которое помогает обеспечить безопасное вождение. Без него ваша дисковая тормозная система была бы бесполезна.

Как работают тормозные суппорты? Посмотрим.

Тормозные суппорты играют важную роль в замедлении или остановке движущегося автомобиля. Но как при сборке добиться этого, если вы прикладываете к ножной педали лишь небольшое усилие? Принцип работы этого компонента довольно прост и понятен. Так работает тормозной суппорт:

• Когда вы нажимаете на тормоз, поршень перемещается и создает давление на тормозную жидкость в главном цилиндре.Это давление передается в тормозные магистрали через шланги и на поршень или поршни суппорта тормозного механизма.
• Давление жидкости заставляет поршни суппорта выходить из своего отверстия. В результате тормозные колодки толкаются вперед, чтобы войти в контакт с ротором или тормозным диском
• Сжимающее действие тормозных колодок на тормозной ротор вызывает огромное трение, которое препятствует движению его вращения
• В зависимости от величины и продолжительности давление на ножную педаль, тормозной ротор либо замедляется, либо останавливается полностью
• Тормозной диск (ротор) прикрепляется к колесу, поэтому действие суппортов по обе стороны от оси заставляет автомобиль останавливаться или замедляться
• As как только вы отпускаете педаль тормоза, гидравлическая жидкость возвращается в главный цилиндр и выходит из поршней тормозного суппорта.
• Возникающее в результате падение давления заставляет поршни двигаться назад, а тормозные колодки высвобождают ротор. Резиновые уплотнения поршня втягивают поршни обратно в отверстия.
• Суппорт готов к следующему срабатыванию, чтобы остановить или замедлить вращение тормозного ротора и, следовательно, движущегося транспортного средства.

Это видео на YouTube объясняет работу тормозного суппорта

Когда вы нажимаете педаль тормоза, давление жидкости одинаково передается по всем тормозным магистралям и шлангам.Это означает, что поршни тормозных суппортов на каждом колесе испытывают одинаковое усилие. Результат — сбалансированное торможение, обеспечивающее безопасность.

Тормозные суппорты также будут иметь разное количество поршней. Это может быть один поршень для более легкого автомобиля или несколько для тяжелых грузовиков, которым требуется более высокое тормозное усилие. Количество обычно зависит от типа штангенциркуля, области применения и, в некоторой степени, от конструкции.

Расположение тормозного суппорта

Где найти тормозные суппорты? Ну, расположение тормозного суппорта обычно зависит от марки и применения транспортного средства.Как правило, вы найдете эти узлы на колесах и на передней оси. Суппорты обычно крепятся к поворотным кулакам автомобиля.

Тормозные суппорты устанавливаются на поворотный кулак двумя способами. Он может быть установлен непосредственно на болтах и ​​шпильках. Или это может быть с помощью монтажного кронштейна, который удерживает узел на поворотном кулаке.

Хотя и не часто, встречаются автомобили с тормозными суппортами как на передней, так и на задней оси. Это автомобили с дисковыми тормозами на всех колесах.Когда тормозные суппорты устанавливаются на задние колеса, они обычно крепятся на задних шпинделях с помощью болтов.

Теперь давайте посмотрим, как выглядит тормозной суппорт.

Как видно из схемы тормозного суппорта, устройство выглядит как С-образный зажим и перемещает тормозной ротор. Это позволяет ему сильнее и точнее прижимать тормозные колодки к диску. Большинство суппортов имеют следующие основные детали:

• Поршень (поршни) — это то, что движется под действием тормозной жидкости, чтобы закрыть зазор между тормозными колодками и тормозным диском.Поршни могут быть стальными, пластиковыми или даже алюминиевыми. Это также может быть одна или несколько из них.
• Тормозные колодки — колодки давят на тормозной ротор, вызывая силу трения, которая останавливает или замедляет вращение. Тормозные колодки изготовлены из разных материалов, каждая из которых имеет свои преимущества и недостатки.
• Пылезащитный чехол предотвращает попадание загрязняющих веществ, таких как пыль и мусор, в поршневой цилиндр. Это важно, так как нижнее положение и открытая установка суппорта подвергают его воздействию всевозможных загрязнений на дороге
• A Выпускной винт — позволяет удалить воздух из тормозных магистралей (прокачать) при замене тормозной жидкости или выполнении другого суппорта. работы по обслуживанию
• Резиновое уплотнение поршня — служит двум целям: во-первых, оно предотвращает утечку тормозной жидкости, а во-вторых, втягивает поршень в исходное положение при отпускании педали тормоза

Возможно, вы слышали о характеристиках крутящего момента тормозных суппортов и о том, насколько важны их знания.Кроме того, как даже механикам трудно определить значения при установке или обслуживании тормозных суппортов. Почему это так? Тормозные суппорты обычно идентичны по конструкции и принципу работы. Однако есть несколько отличий. Один из них находится в характеристиках крутящего момента болта. Они отличаются от одного производителя к другому и важны при работе с тормозными суппортами.

При установке нового суппорта всегда рекомендуется получать точные характеристики крутящего момента, чтобы обеспечить правильное давление затяжки.Это потому, что чрезмерное или недостаточное затягивание может иметь плохие результаты.

Вы можете найти характеристики крутящего момента тормозного суппорта в руководстве по обслуживанию конкретного автомобиля. Кроме того, вы можете связаться с производителем, чтобы получить от него информацию. Это намного лучше, чем угадывать значения.

Глава 2

Тормозной суппорт тип

Тормозные суппорты бывают двух основных типов: фиксированные и плавающие.

Как отличить одно от другого? Суппорты в основном различаются по конструкции, установке и работе.

Давайте подробно рассмотрим каждый тип.

Суппорт фиксированный

Они часто бывают большими, тяжелыми и мощными. Как следует из названия, неподвижный суппорт не перемещается, а прочно крепится болтами к кронштейну суппорта. Во время торможения поршень или поршни с обеих сторон перемещаются с одинаковой силой, зажимая ротор.

Фиксированные суппорты оснащены поршнями с обеих сторон тормозного диска. Поскольку они бывают парами, количество поршней колеблется от 2, 4 до 6.У некоторых даже будет 8 поршней. Однако именно тогда требуется огромная тормозная мощность, например, в высокоскоростных или тяжелых транспортных средствах.

Суппорт с плавающей запятой

Плавающие суппорты компактны, легки и не такие мощные. Они не крепятся жестко, а свободно скользят по смазанным штифтам и втулкам. Плавающие суппорты поставляются с одним или двумя поршнями. Оба поршня расположены на внутренней стороне тормозного диска.

Плавающий суппорт использует несколько иной метод для перемещения тормозных колодок к ротору.При этом задействованы поршни и тормозная жидкость, как и в фиксированном суппорте. Вот что происходит.

Когда вы нажимаете педаль тормоза, давление жидкости перемещает поршень (поршни), который затем прижимает внутреннюю тормозную колодку к тормозному диску. Теперь ротор зафиксирован, а суппорт может двигаться.

В результате сила давления поршня на ротор заставляет суппорт двигаться назад. Это заставляет тормозную колодку с другой стороны двигаться к тормозному диску.Зажимное действие двух колодок замедляет диск.

Скользящий тормозной суппорт является разновидностью плавающего суппорта. Работает аналогично, разница только в креплении. Вместо пальцев и втулок до

Каждый тип тормозного суппорта имеет свои плюсы и минусы

Фиксированные суппорты имеют несколько поршней. Это делает их более мощными, чем плавающие, и подходящими, когда для остановки транспортного средства требуется большая мощность.Их часто используют в гоночных автомобилях, скоростных велосипедах и тяжелых транспортных средствах, которым требуется большое усилие, чтобы остановиться.

Когда дело доходит до распределения тормозного усилия, фиксированные суппорты работают лучше всего. Несколько поршней на одном суппорте также позволяют использовать тормоза с более длинными колодками. Еще одно преимущество фиксированных суппортов — ощущение, которое они создают при нажатии на педаль тормоза. Они обеспечивают быстрый, надежный и мощный захват ротора, который полностью передается ноге водителя.

Несъемные суппорты не лишены недостатков.У них более одного поршня, что делает их тяжелее плавающих. Они также обычно бывают большими, особенно когда количество поршней превышает четыре.

Поскольку фиксированные суппорты требуют точной обработки, их изготовление дороже. Большое количество поршней также способствует увеличению производственных затрат. Еще одним недостатком этих типов суппортов является их пониженная устойчивость к дефектам ротора. Они жестко закреплены, что заставляет их пульсировать на биение ротора.

Плавающие суппорты — самые распространенные в современных автомобилях. Существует много причин для этого. Во-первых, плавающие суппорты обычно имеют не более двух поршней, что делает их компактными и легкими. Поэтому они подходят, когда не требуется большого тормозного усилия, например, в обычных автомобилях, легковых автомобилях или легких грузовиках.

Меньшее количество деталей (поршней) также делает плавающие суппорты недорогими и простыми в массовом производстве. В отличие от фиксированного суппорта, этот тип лучше переносит дефекты ротора или биение.Это потому, что он свободно движется и гасит возникающие вибрации.

К недостаткам плавающих суппортов относится меньшее тормозное усилие, что делает их не идеальными для определенных применений. Например, суппорт этого типа нельзя использовать в тормозных системах тяжелых автомобилей.

Эти типы суппортов также склонны к заеданию, когда штифты корродируют, затрудняя скольжение. Плавающие суппорты могут вызвать неравномерный износ тормозных колодок. Это происходит из-за почти неизбежного запаздывания движения подвесной колодки при торможении.

Фиксированный суппорт против плавающего суппорта

Различия в конструкции тормозного суппорта

Тормозные суппорты могут быть другие моноблочные или двухсекционные.

Моноблочные суппорты, как следует из названия, отлиты из цельного металла. Они более сильные и могут прослужить долго. Однако прочность и долговечность имеют свою цену, потому что суппорты дороги в производстве.

С другой стороны, суппорты, состоящие из двух частей, состоят из двух металлических частей, соединенных болтами.Эти типы суппортов не так прочны, как моноблочные. Однако их проще и дешевле изготавливать.

Различия в конструкционных материалах

Тормозные суппорты могут быть чугунными или алюминиевыми. Суппорты в старых автомобилях в основном из чугуна, а в новых — из алюминия. У каждого строительного материала есть свои достоинства и недостатки.

Чугунные тормозные суппорты прочные, менее затратные в изготовлении и лучше рассеивают тепло.Те, что сделаны из алюминия, любят за легкий вес.

Что касается поршней суппортов, то материалы, из которых они изготавливаются, более разнообразны. Поршни могут быть из хромированной стали, пластика или алюминия.

Использование алюминия для изготовления поршней суппортов снижает их вес. Однако алюминий подвержен коррозии. Он также легко передает тепло тормозной жидкости, что может быть недостатком.

Стальные поршни прочнее, а их хромирование сводит к минимуму вероятность появления ржавчины или любой другой формы коррозии.Но сталь легко передает тепло и может вызвать закипание гидравлической жидкости и другие проблемы.

Пластиковые поршни легкие и устойчивые к коррозии. Они не проводят тепло, вызывая закипание жидкости или выцветание тормозов. Но пластик может впитывать влагу и разбухать, что приводит к заеданию поршней и возникновению проблем с торможением. Стальные и алюминиевые поршни также могут испытывать проблемы с заеданием, но только тогда, когда материал сильно корродировал.

Глава 3

Когда заменять тормозной суппорт

отличаются прочностью, износостойкостью и устойчивостью к различным повреждениям. Однако со временем они поддаются влиянию времени и проявляют признаки старения. Если суппорты не заменять или не ремонтировать вовремя, износ и повреждение могут существенно повлиять на торможение.

Для обеспечения безопасного вождения абсолютно необходимы надежные тормоза. Это означает, что каждая часть тормозной системы работает безупречно. Среди компонентов, на которые следует обратить внимание, — тормозные суппорты.Вам нужно знать, когда устанавливать новые.

Каков срок службы тормозных суппортов и как узнать, когда пора их заменить или отремонтировать?

Порекомендовать точные сроки непросто. Причина?

Тормозные суппорты изнашиваются по-разному от автомобиля к автомобилю. Это связано с тем, что степень износа зависит от ваших привычек вождения, условий вождения и климата в вашем месте. Скорость износа также зависит от типа, конструкции и качества суппорта.

Вот что происходит:

Слишком сильное торможение вызывает сильное нагревание суппортов, тормозных колодок и тормозного диска. Хотя тепло быстро рассеивается в воздухе, постоянное нагревание и охлаждение может оказать пагубное влияние на штангенциркуль.

Неровная дорога вынуждает слишком часто использовать тормоза. Это влияет не только на колодки и ротор, но и на суппорты, ускоряя их износ. Такие дороги могут также выделять другие коррозионные элементы, такие как пыль, и вызывать слишком раннее проявление износа суппорта

Влага также является причиной износа суппортов.Это вызывает коррозию и быстрый износ поршней, отверстия поршня, корпуса суппорта и других деталей. А если в вашем автомобиле используются плавающие суппорты, влага может вызвать их ржавление и прилипание суппорта.

Плавающие суппорты более подвержены повреждениям или износу. В них больше движущихся частей, которые могут выйти из строя в любой момент. Помимо поршней, которые могут замерзнуть из-за коррозии, есть ползунки и штифты, которые легко ржавеют и останавливают скольжение.

Тем не менее, тормозные суппорты в типичном современном автомобиле могут прослужить 100 000 миль и более.С точки зрения времени это может означать около 10 лет нормального вождения. Но, как мы видели, это варьируется и зависит от разных факторов.

Как узнать, когда необходимо заменить суппорт?

Рекомендуется время от времени проверять состояние суппортов. Это может быть всякий раз, когда вы осматриваете другие детали тормоза, такие как колодки и роторы. Вы также можете воспользоваться временами, когда другие части транспортного средства. Примером может служить работа со ступицами колес, осями и соответствующими компонентами.

Ржавый тормозной суппорт

Простое наблюдение может выявить износ и повреждение и дать вам представление о его степени. К ним относятся признаки коррозии, утечки тормозной жидкости в результате изношенных поршневых уплотнений, корродированные поршни, которые могут застрять в отверстиях, и многое другое.

Если у вас плавающий суппорт, вам может потребоваться осмотреть салазки, втулки, пальцы и поршни. У фиксированных суппортов не так много движущихся частей, и их легче обслуживать. Вам все равно придется осматривать их на предмет износа.

Если вы обнаружите какие-либо признаки повреждения (о которых мы узнаем позже), необходимо принять меры. Меньше всего вам нужна неисправная тормозная система из-за изношенного суппорта.

Корродированные штифты или направляющие могут потребовать смазки или, если они слишком сильно повреждены, новых. Для этого вы можете заменить весь суппорт, особенно если другие детали также сильно изношены.

Вы также можете отремонтировать суппорт. Ремонт тормозного суппорта, конечно же, имеет свои преимущества и недостатки.Вам нужно будет взвесить одно из двух и выбрать вариант, который вам больше всего подходит.

Нужно ли заменять тормозные суппорты парами?

Это вопрос, который задают многие автовладельцы. Ваш механик может посоветовать вам установить новые суппорты с обеих сторон передних или задних колес. И это даже тогда, когда очевидно, что неисправен только один из суппортов. Это правильно?

Ответ, это зависит от обстоятельств.

Обычно заменяют только поврежденный суппорт.Это имеет экономический смысл, к тому же может не потребоваться замена компонента, который не вышел из строя или обнаружил признаки неисправности в ближайшее время.

Но это не всегда так. Есть несколько случаев, когда вам также потребуется заменить суппорт с другой стороны. В их числе:

• Если другой суппорт подходит к концу. Хотя может показаться, что он работает идеально, есть вероятность, что в настоящее время он не такой мощный, как новый. То, что разные тормозные силы могут вызвать срабатывание тормозов, чего вы бы не хотели испытывать.Это также может привести к неравномерному износу колодок и непостоянному торможению.
• Если другой суппорт показывает признаки износа или повреждения, возможно, вскоре вам потребуется его заменить. Кроме того, повреждение может привести к заклиниванию поршней или ползунов и тяготению автомобиля в сторону при торможении. Это также может быть случай изношенных поршней, которые быстро ухудшаются, вызывая утечку жидкости и потерю тормозной мощности с одной стороны вашего автомобиля.
• Если новый изготовлен из другого материала или другого дизайна, что вряд ли произойдет, новый суппорт может заметно отличаться по определенным характеристикам.Это может вызвать торможение и неравномерный износ колодок. Кроме того, тормоз срабатывает, когда вы нажимаете на педаль или поднимаете ногу.

Подводя итог, время замены тормозных суппортов зависит от многих факторов. Поскольку условия вождения и привычки разные, на самом деле нет установленного срока или срока службы тормозного суппорта. Это означает, что вы меняете их, когда они начинают работать неэффективно.

Замена только одного суппорта может не сильно повлиять на торможение. Однако, если два суппорта были установлены в один и тот же день, более целесообразно менять их в одно и то же время.Почему? Срок службы пары должен быть почти одинаковым, и может пройти совсем немного времени, прежде чем другая пара выйдет из строя.

Глава 4

Признаки неисправности тормозного суппорта

Тормозные суппорты являются важнейшими компонентами дисковых тормозных систем.

Их поломка может означать, что машина не останавливается нормально, что нежелательно при движении по дороге на высокой скорости.

Помимо периодической проверки суппортов на предмет повреждений, очень важно знать признаки, на которые следует обращать внимание.

Обеспечивает безопасное торможение и комфортное вождение.

Каковы симптомы неисправного тормозного суппорта?

Их несколько и включают следующие:

1. Тяга тормоза

Вы когда-нибудь чувствовали, что ваша машина покачивается в сторону, когда вы нажимаете или отпускаете педаль тормоза? Это называется тормозным усилием. Это происходит, когда при торможении колесо с одной стороны вращается быстрее, чем с другой. Затягивание тормоза — обычное дело, когда тормозной суппорт на одной стороне оси колеса не работает.На то есть разные причины.

Основной причиной этого является заедание тормозного суппорта и невозможность его движения к тормозному диску или от него. Поршень мог прижаться к ротору при включении тормозов, но не втягивался при отпускании педали. Тормоз или тяга транспортного средства также могут возникать из-за того, что поршень замерзает до того, как сдавит тормозной диск.

Есть разные причины заедания суппорта. Это может быть мусор, попавший в цилиндр и вызвавший его заедание.Или это может быть ситуация, когда суппорт или поршень корродирует под действием влаги и других элементов. В обоих случаях поршень изнашивается, а его движение становится менее эффективным. Тепло, выделяемое при торможении, также может вызвать заедание тормозного суппорта.

2. Менее мощные тормоза

Пониженное тормозное усилие означает, что тормозной суппорт не работает в оптимальном режиме. В таких ситуациях могут быть виноваты несколько компонентов или механизмов. Возможна утечка в тормозных магистралях или в поршнях суппорта.Утечка снижает давление жидкости. В результате сила, с которой поршень толкает тормозные колодки, уменьшается.

Если один из поршней замерзнет в отверстии под воздействием грязи, коррозии или мусора, возникает проблема. Поршень не может сильно двигаться к тормозной колодке. Сила зажима суппортов уменьшается, и вы чувствуете результаты, управляя автомобилем.

Вы можете легко определить, стали ли тормоза такими мощными, как раньше. Если вам нужно больше усилий, чтобы остановить машину, это может означать, что вы потеряли давление жидкости.Это также может быть поршень, который не работает должным образом. Вы можете отвезти свой автомобиль к профессионалу, чтобы он решил проблему.

Или, если возможно, вы можете проверить суппорты самостоятельно. Если они сильно повреждены, возможно, вам придется заменить их, чтобы восстановить эффективность торможения. Правильное тормозное усилие очень важно. Если автомобиль тяжелый, небольшая потеря усилия для его остановки может привести к опасным ситуациям.

3. Неравномерный износ тормозных колодок

В нормальных условиях тормозные колодки должны изнашиваться равномерно.Но иногда этого не происходит, и вы можете заметить, что одна сторона тоньше другой. В таких случаях причиной часто является плохой суппорт. Узел суппорта удерживает механизм, прижимает колодки к тормозному диску, а неравномерный износ может означать неисправность суппорта.

Хотя неравномерный износ тормозных колодок является одним из признаков проблем с суппортом, самодиагностика дефекта может быть затруднена. Для устранения этого симптома требуется, чтобы профессионал осмотрел колодки. Это потому, что помимо плохого суппорта есть и другие причины.

4. Визжащий шум

Этот шум возникает, когда вы не нажимали педаль тормоза. Он отличается от шума, указывающего на износ тормозных колодок, который возникает только при включении тормозов. Шум указывает на заедание тормозного суппорта. Звук заедания тормозного суппорта может походить на трение металла о металл. Это также может быть пронзительный визг.

Тормоза не должны издавать звуков независимо от того, нажали вы педаль или нет.В таком случае желательно как можно скорее изучить их. Часто проблема заедания тормозного суппорта во время движения может быть легко решена путем ремонта или замены суппорта.

5. Дребезжащий шум

В худшем случае кронштейн тормозного суппорта может вырваться из удерживающего кронштейна. Это может вывести суппорт из строя и создать опасность для других компонентов автомобиля. Хотя редко бывает, что суппорт сломался, это может случиться и случается.

Сломанный суппорт не остановит ваш автомобиль, и нет необходимости продолжать движение, если это произойдет во время движения. Всегда прислушивайтесь к лязгающим или глухим звукам, возникающим при нажатии на тормоз. Часто это признак того, что суппорт больше не крепится к кронштейну.

Подъезжайте и решите проблему, прежде чем продолжить. Вы не хотите ехать, если одна сторона вашей тормозной системы не работает. Помимо пониженного тормозного усилия, это может означать опасные колебания при нажатии на педаль тормоза.

6. Утечка тормозной жидкости

Тормозная жидкость, достигающая суппорта, всегда удерживается резиновыми уплотнениями и пыльниками. Со временем эти уплотнения ослабевают от воздействия мусора, воздействия тепла и других элементов. В конце концов, возникает утечка или утечка, что снижает тормозное давление. При нажатии на педаль тормоза не создается достаточного усилия, чтобы плотно зажать ротор, и вашему автомобилю или грузовику требуется больше времени для остановки. Это опасная ситуация, требующая немедленных действий, обычно путем обращения к специалисту.

Вы можете обнаружить утечку, осмотрев участки вдоль тормозных магистралей и шлангов. В случае неисправного тормозного суппорта вы можете посмотреть на область прямо под положением суппорта на колесе. Если есть пятно или лужа маслянистой жидкости, поршневые уплотнения сломаны и происходит утечка тормозной жидкости. Запах горелой резины также может указывать на утечку.

7. Тормоза, которые кажутся включенными все время

Простым признаком этой проблемы с суппортом является ощущение, что автомобиль, которым вы управляете, изо всех сил пытается двигаться вперед.Вы также можете почувствовать, что скорость продолжает резко снижаться, чем обычно, или что стояночный тормоз включен, когда это не так.

Все эти проблемы указывают на заедание суппорта. Резиновое уплотнение, которое отводит поршень (поршни) назад, может быть старым и более неэффективным. Или грязь может останавливать поршни и заставлять тормозные колодки оставаться прижатыми к ротору.

Если это плавающий суппорт, мы могли бы говорить о салазках, которые потеряли смазку или сильно корродировали, чтобы предотвратить свободное движение.Если вы заметили эти симптомы заедания тормозного суппорта, это означает, что сборка требует быстрой проверки. Это позволит вам отремонтировать или заменить весь узел.

8. Стоп-сигнал на приборной панели

Стоп-сигнал на приборной панели может включаться по разным причинам, одна из которых — утечка тормозной жидкости. Поскольку в поршне суппорта может возникнуть утечка из-за изношенного резинового уплотнения, свет может быть признаком неисправности суппорта.

Квалифицированный механик может проверить эту проблему с суппортом, чтобы исключить любую другую причину стоп-сигнала.Как вариант, вы можете самостоятельно проверить герметичность поршня. Как мы видели ранее, масляное пятно рядом с суппортом может сигнализировать о сломанном уплотнении поршня.

Глава 5

Диагностика и устранение неисправностей тормозного суппорта

Проверка и обслуживание тормозных суппортов возлагается не только на механиков. Некоторые задачи диагностики или устранения неполадок просты, и вы можете выполнить их самостоятельно.

Посмотрите это видео на YouTube

Чтобы понять, в чем проблема штангенциркуля, вам потребуется несколько навыков.К ним относится знание того, как проверить работу тормозного суппорта. Не только это, но и то, как делать это как эксперт. Вот о чем эта глава.

Давайте начнем с рассмотрения основных проблем и деталей суппорта, которые требуют проверки. В их числе:

Заедание тормозного суппорта

Тормозной суппорт в сборе — скользящие пальцы и втулки, поршни и монтажные кронштейны.

Теперь посмотрим, как устранить каждую проблему.

Тормозной суппорт

Причины заедания суппорта:

• Корродированный узел суппорта в результате воздействия влаги, мусора, солей и других элементов
• Загрязненная тормозная жидкость, вызывающая коррозию поршней и других внутренних поверхностей
• Потеря смазки на скользящих штифтах, препятствующая перемещению суппорта
• Неэффективный мастер тормозной цилиндр, приводящий к низкому тормозному давлению
• Поршень или поршни с коррозией, которые вызывают заедание в канале ствола
• Длительное неиспользование автомобиля и в результате тормозные колодки прилипают к ротору

Как определить заедание суппорта?

Признаки замерзшего суппорта:

• Транспортное средство, которое не может поддерживать скорость в течение длительного времени
• Тормоза не нажимаются или не отпускаются плавно, когда вы ставите ногу на педаль тормоза и снимаете ее.
• Легковой автомобиль, который тянет боком при включении тормозов.
• Сильный жар на колесах, где находятся суппорты.
• Запах горелой резины.

Чтобы найти прилипший суппорт, поместите руку рядом с каждым колесом, не касаясь его физически.Если теплый воздух достигает вашей руки, указывая на то, что колесо нагрето, значит, именно там находится рассматриваемый суппорт.

Попробуйте повернуть колесо рукой. Если он не вращается свободно, возможно, вам придется вынуть его и осмотреть тормозные колодки и суппорт. Если колодки показывают неравномерный износ, причиной может быть заедание суппорта. Вы также можете понаблюдать за ротором, чтобы увидеть, есть ли на его поверхности тепловые отметки.

Если заедающий суппорт не отремонтировать или не заменить, это может вызвать перегрев. Также быстрый и неравномерный износ колодок и ротора, пониженное ускорение и напряженная трансмиссия.Как правило, заедание суппорта снижает эффективность и срок службы тормозов.

Как исправить заедание тормозного суппорта

Вы можете изменить либо затронутую деталь, либо всю сборку. Это зависит от вашего бюджета и состояния других частей суппорта. Вот почему тщательный осмотр всего устройства крайне важен и настоятельно рекомендуется.

Кроме того, вы можете использовать самодельный подход или обратиться за помощью к механику. Какой бы метод вы ни выбрали, вот процедура обслуживания тормозных суппортов вашего автомобиля.

Чтобы осмотреть суппорт в сборе, его необходимо снять.

• С помощью гаечного ключа ослабьте гайки на колесе.
• Затем приподнимите кузов автомобиля.
• Снимите колесо, чтобы открыть суппорт.
• Снимите и заглушите тормозной шланг.
• Открутите суппорт и снимите тормозные колодки. .

Проверка узла тормозного суппорта

Возможно, вам сначала потребуется определить, какой тип суппорта использует ваш автомобиль.

Если это плавающий тип, то поршни будут располагаться только с одной стороны.Поршней также должно быть не более двух. Кроме того, вы заметите скользящие штифты, которые также прикрепляют узел суппорта к монтажной пластине.

Фиксированный суппорт имеет поршни с обеих сторон, их может быть от двух до восьми. Ползунковые штифты отсутствуют, а узел прочно закреплен на кронштейне суппорта у поворотного кулака.

Далее разбираем суппорт. Процесс для этого отличается от одного типа или производителя транспортного средства к другому.Если имеется руководство к вашему автомобилю, желательно проконсультироваться с ним.

Вот шаги для проверки сборки

• Проверьте тормозные колодки на износ и определите, однородны ли они. Также, если колодки слишком изношены и требуют замены.
• Осмотрите скользящие штифты. Они позволяют суппорту двигаться вперед и назад, и очень важно, чтобы они были должным образом смазаны. Если смазки недостаточно, примените ту, которая является высокотемпературной и подходящей для использования.Если на втулках и пальцах есть признаки коррозии, вы можете использовать щетку или состарить для их очистки.
• Осмотрите поршни тормозного суппорта. Проверьте наличие признаков коррозии и других форм износа. Также, если резиновые уплотнения сломаны или слишком изношены, чтобы их можно было использовать, если суппорт используется немного дольше.
• Наконец, проверьте монтажный кронштейн на предмет износа и повреждений. Сломанный суппорт может вызывать шум при движении. Слабый шум тормозного суппорта обычно возникает всякий раз, когда вы нажимаете на тормоз, и вы должны это легко заметить.

Если тормозной суппорт показывает признаки сильного износа или коррозии, будет лучше, если вы замените его. Это связано с тем, что фиксация определенных деталей не гарантирует надолго правильную работу суппорта. Возможно, скоро вам придется провести еще один ремонт.

Хотя ремонт может показаться менее дорогостоящим, в долгосрочной перспективе это не так. К тому же не многие механики за это ратуют. А если вы делаете это самостоятельно, вам будет предпочтительнее установить новый суппорт. Это проще, быстрее и гарантирует лучшие результаты.

После осмотра и ремонта или замены тормозного суппорта необходимо провести тест. Прокатитесь на машине несколько минут и почувствуйте педаль тормоза. Он должен иметь все признаки надежной, эффективной и мощной тормозной системы.

Педаль тормоза не должна нажиматься полностью, но должна оставлять небольшой зазор. Он также должен быть твердым и не рыхлым. Если вы заметили иное, возможно, вам потребуется профессиональная проверка суппорта. Также убедитесь, что нет странных звуков, таких как плохой шум тормозного суппорта, когда вы нажимаете педаль тормоза.

Глава 6

Замена тормозного суппорта

Отработавший тормозной суппорт требует замены

Тормозные суппорты, хотя и сделаны прочными, не могут служить вечно. В конце концов вам придется их заменить. Когда приходит это время, часто возникает дилемма: делать это самому или привлекать профессионала.

Подход «сделай сам» — популярный вариант — и по разным причинам. Стоимость замены изношенного тормозного суппорта может быть довольно высокой — от ста долларов и более.Если вам нужно заменить пару (а это часто бывает), это может означать, что вам придется расстаться с большими деньгами.

Именно поэтому многие автовладельцы предпочитают проводить установку самостоятельно. Это снижает стоимость замены тормозного суппорта, а также дает возможность изучить навык. Единственные расходы — это сумма, которую вы потратите на покупку суппорта.

Хотя процедура замены тормозного суппорта может показаться устрашающей, на самом деле это не так. Задача проста и в большинстве случаев не требует предварительного опыта.Если вы решите пойти по пути своими руками, вот как это сделать.

Как заменить тормозной суппорт

Вам понадобятся эти установочные инструменты. Автомобильный домкрат, гаечный ключ, отвертки, динамометрический ключ, набор торцевых головок, плоскогубцы, фонарь, тормозная жидкость, перчатки и пара гугл. Также убедитесь, что у вас есть руководство по обслуживанию вашего автомобиля для справки.

15 шагов по замене тормозного суппорта:

1. Ослабьте колесные гайки, но не полностью.
2. Поднимите кузов автомобиля с помощью домкрата, но безопасно.
3. Теперь полностью ослабьте гайки и выньте болты и болты.
4. Снимите колесо, чтобы открыть доступ к тормозному суппорту. Чтобы облегчить задачу, вам понадобится достаточный допуск.
5. Вытолкните поршень суппорта в его отверстие. Вы можете использовать С-образный зажим для этого или любой другой инструмент, разработанный специально для этой работы.
6. Установите масляный поддон для удержания тормозной жидкости. Далее снимаем шланг, подающий тормозную жидкость к суппорту.Закройте шланг резиновой заглушкой.
7. Используя гаечный ключ, ослабьте суппорт, затем снимите болты, которые его крепят.
8. Поднимите суппорт до тех пор, пока он не перестанет закрывать ротор, а затем просто снимите его.
9. Снимите тормозные колодки, стараясь не уронить их. Проверьте и очистите любые корродированные поверхности.
10. Вставьте тормозные колодки в новый тормозной суппорт в сборе.
11. Установите новый суппорт на его крепление и, если необходимо, над ротором.
12. Прикрутите его, соблюдая особую осторожность, чтобы не перетянуть или затянуть.Недостаточная затяжка болтов может привести к ослаблению тормозного суппорта, что не обеспечивает надежного торможения. Чрезмерное затягивание может привести к поломке.
13. Затем прикрепите тормозной шланг к суппорту.
14. Прокачивайте тормоза до тех пор, пока не выйдет весь воздух и педаль не станет твердой.
15. Верните колесо и снова установите шину.

Из этого видео вы узнаете, как заменить тормозной суппорт

Ваш новый тормозной суппорт готов к работе.Проверьте это, объехав, чтобы гарантировать твердое торможение. Если вы не можете добиться должного тормозного усилия, значит, есть этап процесса, который не удался. Получите помощь механика.

Наконечники для замены тормозного суппорта

Чтобы обеспечить правильную установку суппорта в сборе, выполните следующие действия.

• По возможности всегда используйте новые крепежные детали. Старый материал может вызвать дребезжание при движении и увеличить скорость повреждения суппорта.
• Обеспечьте надлежащий крутящий момент при установке нового суппорта.Они относятся к конструкции и модели суппорта. Возможно, вам потребуется обратиться к руководству пользователя, чтобы узнать правильный крутящий момент для суппорта, который вы устанавливаете.
• Установка суппорта неправильной стороной вверх — распространенная ошибка. Избегайте этого, проверяя и перепроверяя каждый этап процесса замены суппорта.
• Очистите старые детали, которые не нужно заменять, прежде чем вставлять новый суппорт.
• Направляющие штифты позволяют плавающему суппорту свободно скользить. Смажьте их надлежащим образом и подходящей смазкой для суппортов.Только убедитесь, что вы очистили их с помощью растворителя перед нанесением смазки.
• Процесс замены переднего и заднего тормозных суппортов может в некоторых отношениях отличаться. Убедитесь, что вы понимаете процедуру установки суппорта. Установите сборку соответствующим образом.
• Тормозная жидкость едкая. Если случайно он пролился на окрашенную поверхность, промойте ее мыльной водой.
• Всегда промывайте и прокачивайте тормозную систему после выполнения установки суппорта.Накопление влаги в трубопроводе может привести к коррозии, в то время как воздух заставляет тормоза работать менее эффективно.
• Инструкции производителя по установке нового суппорта могут отличаться от описанной здесь процедуры. В таком случае рекомендуется следовать рекомендациям производителя.

. При замене тормозных суппортов в вашем автомобиле вы можете столкнуться с двумя вариантами. Некоторые люди могут посоветовать вам восстановить его. Хотя у каждого варианта есть свои плюсы и минусы, большинство владельцев автомобилей предпочитают замену тормозного суппорта ремонту.

Почему так? Это станет предметом нашей следующей главы.

Глава 7

Ремонт тормозного суппорта

Когда тормозные суппорты стареют, они теряют способность обеспечивать мощное и надежное торможение. Именно в этот момент автовладельцы сталкиваются с неизбежной дилеммой: покупать ли новый суппорт или заменять только изношенные детали.

Многие автовладельцы сегодня выбирают установку новых суппортов. Механик тоже, кажется, дает тот же совет; что замена лучше, чем восстановление.Каковы причины такой мысли? Давайте подробно рассмотрим варианты.

Восстановление тормозного суппорта

Восстановление тормозного суппорта включает ремонт деталей в сборе. Вместо того, чтобы устанавливать новый блок, вы заменяете только изношенные или поврежденные компоненты. Идея состоит в том, чтобы восстановить эффективность суппорта, установив новые детали на старую сборку. Часто в комплект для восстановления тормозного суппорта входят все необходимые инструменты и материалы.Даже инструкция по эксплуатации.

Замена тормозного суппорта

Замена тормозного суппорта, с другой стороны, означает полное удаление старого узла. На его место монтируете новый. Часто вы заменяете тормозной суппорт по разным причинам. Может случиться так, что суппорт находится на автомобиле слишком долго, и его характеристики упали. Или это может быть ситуация, когда суппорт не производит мощного или надежного торможения. Безопасность при вождении — вот что заставит вас произвести замену.

Ремонт тормозного суппорта против замены

У каждого варианта есть свои преимущества и недостатки.

Восстановление тормозного суппорта — недорогой способ сохранить ваши дисковые тормоза в рабочем состоянии. Обычно при ограниченном бюджете стоит подумать о ремонте тормозов своими руками. Это также подходит, если суппорт, требующий ремонта, не сильно поврежден. В таких ситуациях замена приведет только к лишним расходам.

Иногда суппорт выходит из строя из-за небольших проблем, например, из-за наличия скользящих пальцев.Поскольку неисправна только одна часть всего узла, вы можете избежать дополнительных затрат на покупку нового узла суппорта. В комплект для ремонта современного тормозного суппорта обычно есть все, что вам нужно, даже если вы сделаете это самостоятельно.

имеет свои недостатки. Во-первых, это грязная процедура, связанная с очисткой ржавых или масляных поверхностей. Процесс тоже утомительный. Кроме того, вы не можете быть уверены, что собранные детали находятся на своих местах. Кроме того, вы можете отремонтировать изношенный суппорт только в том случае, если он вскоре выйдет из строя.

Замена тормозного суппорта может стоить вам очень дорого. Помимо стоимости покупки устройства, существуют расходы на установку. Это если вы решите нанять механика для выполнения этой задачи. Но это может не быть проблемой, так как вы всегда можете пойти своим путем. В любом случае процедура установки нового суппорта не должна вызывать затруднений.

Замена тормозного суппорта вместо его восстановления дает несколько преимуществ. Во-первых, это, безусловно, самый простой и чистый способ восстановить тормоза.Несмотря на связанные с этим затраты, замена суппорта гарантирует вам более эффективное устройство на месте. У вас будет еще много лет, прежде чем вам понадобится заменить суппорт. Это более рентабельно в долгосрочной перспективе.

По той или иной причине вы можете отремонтировать тормозной суппорт на вашем автомобиле вместо того, чтобы устанавливать новый. Если это произойдет, выполните следующие действия.

Как собрать тормозной суппорт

Детали суппорта, которые могут потребовать замены во время восстановления Источник: popularmechanics.comЭто инструменты, которые вам понадобятся: ремонтный комплект тормозного суппорта, домкрат и осевые опоры, каплеуловитель или поддон, набор розеток, тормозная жидкость и отвертки.

Следующие шаги:

1. Ослабьте гайки, но только немного, затем поднимите автомобиль с помощью домкрата и осевых опор. Обеспечьте безопасность и не полагайтесь только на домкрат, чтобы поддержать автомобиль.
2. Ослабьте вторую часть колесных гаек. Снимите колесо, чтобы вы могли беспрепятственно работать с суппортом. Поместите поддон для сбора капель внизу, чтобы отобрать любую тормозную жидкость, которая может пролиться.
3. Снимите суппорт в сборе, ослабив и вынув крепежные болты. Будьте осторожны, чтобы не повредить тормозную магистраль. Закройте тормозной шланг резиновой заглушкой.
4. Вынуть тормозные колодки. Их легко удалить.
5. Используйте педаль тормоза, чтобы нагнетать давление в тормозной системе, чтобы поршни могли выйти. Вы также можете использовать любые другие средства для снятия поршня.
6. С помощью отвертки снимите резиновые уплотнения. Обеспечьте максимальную осторожность во время этой части процесса.Отвертка может легко проколоть резиновые уплотнения и вызвать утечку тормозной жидкости.
7. Вставьте новые поршни вместе с новыми уплотнениями. Смажьте детали суппорта надлежащим образом и используя подходящую смазку.
8. Удалите воздух из тормозной системы.
9. Если есть другие детали, которые нуждаются в замене, произведите замену на этом шаге.
10. Как только вы закончите, теперь вы можете вернуть суппорт в его монтажные кронштейны и протестировать автомобиль.

Вы также можете посмотреть это видео о восстановлении тормозного суппорта

Conlusion

Мы подошли к концу этого руководства по тормозным суппортам.Надеюсь, вы получили ценную информацию, которая поможет вам позаботиться об этом важном компоненте автомобиля. То есть от поиска неисправностей до проведения ремонта и замены.

определяют надежность вашей тормозной системы. Если они в плохом состоянии, это может означать, что вождение недостаточно безопасно. По этой причине рекомендуется постоянно проверять штангенциркули, чтобы убедиться, что они работают правильно.

Всегда обращайте внимание на симптомы неисправного тормозного суппорта.Время от времени проверяйте сборку, особенно во время планового технического обслуживания. Если вы заметили проблему, например, заедание суппорта, быстро устраните ее.

Вы можете заменить неисправную деталь или детали так называемым восстановлением суппорта. Более того, вы можете взять на себя расходы и установить новый суппорт. Таким образом, всегда проверяйте правильность работы тормозных суппортов на вашем автомобиле или грузовике.

Сложите все вместе:

Глава 1 Что такое тормозной суппорт

Глава 2 Тормозной суппорт, тип

Глава 3 Когда заменять тормозной суппорт

Глава 4 Признаки неисправности тормозного суппорта

1. Тормозное усилие
2. Тормоза с меньшей мощностью
3. Неравномерный износ тормозных колодок
4. Визжащий шум
5. Грохочущий шум
6. Утечка тормозной жидкости
7. Тормоза, которые кажутся постоянно включенными
8. Стоп-сигнал на приборной панели

Глава 5 Диагностика и устранение неисправностей суппорта

Глава 6 Замена тормозного суппорта

Chapter7 Ремонт тормозного суппорта

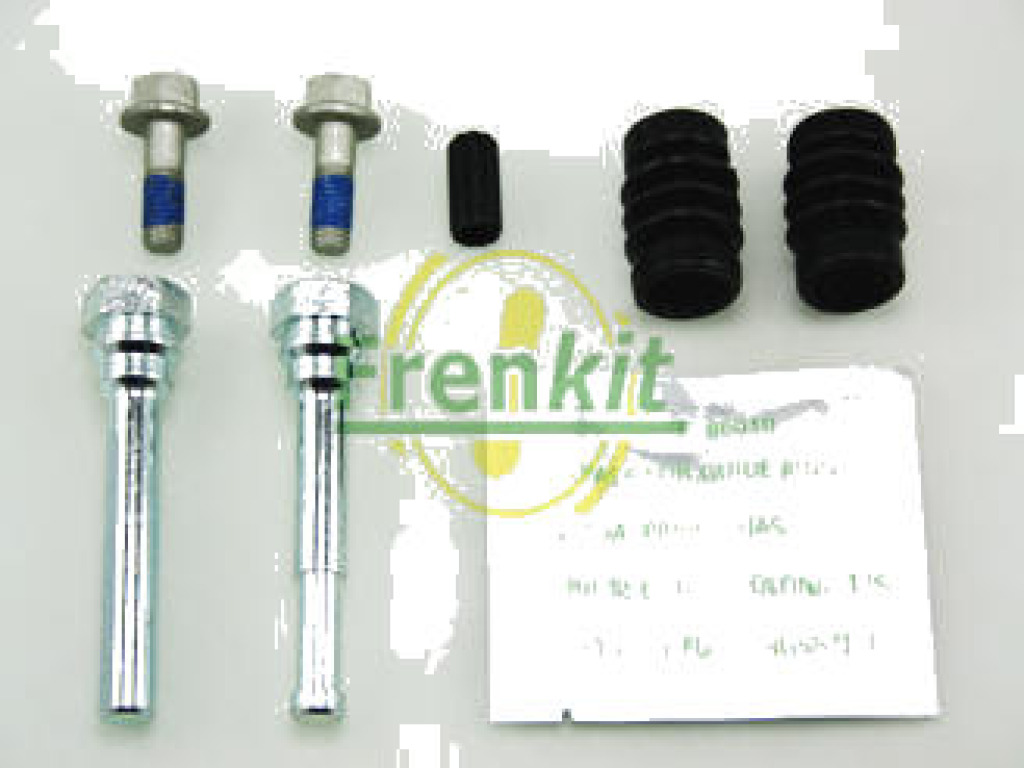

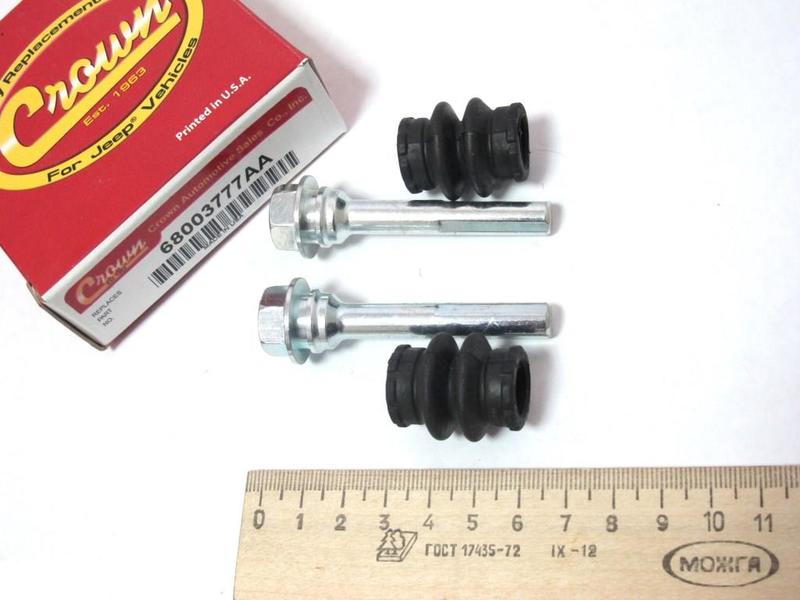

Направляющие пальцы тормозного суппорта | Hollenshade’s Auto Repair

Если суппорт не движется свободно, причиной часто является заедание или погнутые установочные штифты.Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут привести к заеданию суппорта. Часто это состояние является результатом использования неподходящих смазочных материалов. Это приводит к неравномерному износу колодок.

Правильное обслуживание тормозов включает проверку всех монтажных поверхностей и оборудования на предмет коррозии, износа или несоосности. Специалисты по ремонту тормозов заменят монтажное оборудование и при необходимости установят запасные направляющие штифты суппорта.

В большинстве плавающих тормозных суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта. Этот рукав из мягкого материала теряет упругость в течение всего срока службы. Этому способствует высокотемпературная среда тормозных колодок, ротора и суппорта в сборе. По мере износа материалы вместо того, чтобы быть круглыми, они могут сглаживаться крутящим моментом от тормозов до овальной формы, что может вызвать чрезмерное движение суппорта. Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Специалисты Hollenshade проверяют и, при необходимости, заменяют любые пыльники или втулки, которые защищают болты и / или салазки суппорта. Если критически важные компоненты и участки проходят проверку, старая смазка очищается и применяется новая надлежащая смазка.

В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих частей имеет решающее значение для обеспечения их целостности. Если пыльники суппорта не обеспечивают уплотнения с кронштейном и болтом суппорта, вода может засасываться в полость по мере сжатия и охлаждения кронштейна.

Специалисты Hollenshade’s в Таусоне могут решить любые проблемы, которые могут возникнуть с тормозной системой вашего автомобиля. Пожалуйста, СВЯЖИТЕСЬ С НАМИ , чтобы записаться на прием или задать нам вопрос о тормозных суппортах.

НАПРАВЛЯЮЩИЕ ЛАТУННЫЕ СУППОРТЫ .. ЧТО ОНИ?

Латунные направляющие суппорта? Что не так со стоковыми? Я думаю, что в какой-то момент мы все сталкивались с этими мелочами на нашем любимом веб-сайте вторичного рынка BMW. Вы пробежались по ним? Вы не задумывались, что это такое? Честно говоря, вам, вероятно, стоит сразу их пропустить…если вы не отслеживаете свою машину!

Комплект направляющих суппорта из цельной латуни предотвращает скручивание суппорта при резком торможении резиновыми втулками направляющего штифта в суппорте. Новые направляющие заменят мягкую (скорее всего, изношенную) резиновую втулку (номер BMW № 34111157038). Точно обработанные латунные направляющие позволяют вашим суппортам равномерно сжимать тормозной ротор с обеих сторон. Это имитирует более дорогие многопоршневые большие тормозные комплекты. Итак, каковы результаты всего этого? Вы увидите значительно более длительный срок службы тормозных колодок и более стабильное ощущение педали тормоза.

Так почему я сказал вам вначале, что вы должны пропустить это сразу, если у вас нет гусеничной машины? Легко. Большинство людей, работающих на улице, никогда не будут тормозить достаточно сильно, чтобы добиться такого же отклонения, как при движении по треку. Кроме того, внимания требуют латунные направляющие суппорта. По крайней мере, один или два раза в год вам необходимо будет снимать штифты суппорта с латунных направляющих и повторно смазывать их высокотемпературной керамической смазкой для тормозов. Это связано с тем, что первоначальная конструкция представляла собой плавающий штифт с резиновой втулкой.Латунные направляющие обработаны с очень жестким допуском. Если направляющие штифты не смазывать регулярно, на штифтах будет возникать трение, и суппорт может заедать.

Похоже на хлопот, да? Ну, вроде как, поэтому я бы не рекомендовал этот мод для уличного применения. Мы много следим за нашим e30, и эта модификация оказалась очень выгодной. Хотя педаль тормоза ощущается немного лучше, основным преимуществом этой системы является равномерный износ тормозных колодок. Наши гусеницы недешевы, от 100 до 400 долларов за два колеса.Чем больше жизни я смогу добиться от прокладок, тем лучше.

Построй это. Race It.

** Примечание. Эти латунные направляющие суппорта подходят только для суппортов марки ATE. Они не подходят для девчачьих суппортов, которые можно найти в передних тормозах большинства e30. Хотя некоторые e30s поставлялись с передними суппортами ATE и являются очень распространенным обновлением в сообществе SPECE30. Эти латунные направляющие также подходят для моделей более чем E30. Следующие модели будут применимы. E30, E23, E24, E28, E36, E46, E31, E32, E38, E39, E52, E53, E61, E62, E63, E64, E92, Z3, Z4.Перед покупкой свяжитесь с производителем, чтобы проверить, подходят ли они вашему автомобилю.

Пожалуйста, наслаждайтесь установочными изображениями ниже. Будьте осторожны при установке. Из-за жестких допусков этих втулок ваши суппорты должны быть очень чистыми, без зазубрин или заусенцев, чтобы предотвратить проскальзывание втулки. Используйте керамическую высокотемпературную смазку для тормозов при установке направляющей и штифта суппорта. БУДЬТЕ ОСТОРОЖНЫ, НЕ ИСПОЛЬЗУЙТЕ НИЧЕГО СТАЛЬ ДЛЯ ЗАБИВАТЬ ВТУЛКИ. ЭТО ЛАТУНЬ И ОЧЕНЬ МЯГКАЯ.Я РЕКОМЕНДУЮ ЛАТУННЫЙ ИЛИ ПЛАСТИКОВЫЙ УДАР ДЛЯ МОЛОТКА. ИСПОЛЬЗОВАНИЕ СТАЛЬНЫХ ПУАНСОНОВ ИЛИ ПЛОСКОГУБЦОВ МОЖЕТ ПРИВЕСТИ К ДЕФОРМИРОВАНИЮ ВТУЛКИ, ЧТО ИЗБИВАЕТ ПУАНСИОННЫЕ ДОПУСКИ ВТУЛКИ.

Нажмите, чтобы купить: Латунные направляющие суппорта

7 Тормозных деталей, которыми нельзя пренебрегать

Направляющие пальцы суппорта

Если суппорт не движется свободно, причиной может быть погнутость или заедание установочных штифтов. Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут вызвать заедание суппорта, что приведет к неравномерному износу колодок.Всегда проверяйте все монтажные поверхности и оборудование на предмет коррозии, износа или несоосности. Замените все монтажное оборудование и установите новый суппорт, используя подходящую смазку для суппортов.

Зажимы для абатментов

Зажимы абатмента находятся на посадочных местах кронштейна суппорта на большинстве автомобилей. Они создают однородную поверхность, с которой контактные площадки могут соприкасаться. Некоторые зажимы для абатментов имеют пальцы, удерживающие подушечку на месте. Это расходные детали в тормозной системе не только из-за ржавчины и износа, но и потому, что элементы защиты от скрежета могут со временем уставать.

На некоторых новых транспортных средствах используются новые зажимы для абатментов, которые помогают отодвинуть колодки от ротора, чтобы уменьшить сопротивление и уменьшить износ колодок и роторов. Если не заменить эти компоненты в процессе работы тормозов, это может сократить срок службы тормозов и увеличить возврат.

Сапоги направляющего пальца суппорта

В большинстве плавающих деталей тормозов и суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта.Этот рукав из мягкого материала теряет упругость в течение всего срока службы. Этому способствует высокотемпературная среда тормозов.

По мере износа материалы вместо того, чтобы быть круглыми, они сглаживаются крутящим моментом от тормозов до овальной формы, что может вызвать чрезмерное перемещение суппорта. Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Всегда проверяйте и при необходимости заменяйте пылезащитные чехлы или втулки, защищающие болты или салазки суппорта. Если мягкие детали выглядят нормально, удалите всю старую смазку и замените ее новой.В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих деталей имеет решающее значение для обеспечения целостности детали.

Если пыльники суппорта не обеспечивают уплотнения с кронштейном и болтом суппорта, вода может засасываться в полость по мере сжатия и охлаждения кронштейна.

Зажимы против грохота

Циклы нагрева и охлаждения могут ослабить пружины и защелкивающиеся зажимы. Слабые части могут привести к чрезмерному перемещению суппорта / колодки или заеданию, вызывая шум и другие связанные с этим проблемы.Это может привести к неравномерному и преждевременному износу колодок, износу ротора и натяжению. На некоторых плавающих суппортах самым запущенным элементом оборудования является зажим в мосту.

БЕСПЛАТНЫЙ Справочник горячей линии по техническим вопросам…
Экспертная помощь от производителей на вашем смартфоне
kyptechline.com

Шайбы

Изолировать тормозную колодку от суппорта можно двумя способами. Первый вариант — пойти по «химическому» пути с помощью спреев или пастообразных покрытий.Этот тип шумового решения предполагает покрытие задней части подушки перед установкой. Покрытие служит прослойкой между колодкой и суппортом. Если в вашем магазине используется какой-либо из этих продуктов, обязательно следуйте всем инструкциям производителя о том, где применять и каково время отверждения. Несоблюдение указаний может означать возвращение.

Второе решение — это физическая прокладка , которая представляет собой сэндвич из материалов, прикрепленных к задней части колодки. Одним из недостатков прокладок является «миграция» или смещение прокладок, что может свести на нет их изоляционные свойства.Но автопроизводители и поставщики запчастей разрабатывают систему крепления, чтобы решить эту проблему.

Некоторые автопроизводители штампуют выемки и столбики, которые индексируют и делают накладки на прокладке. Некоторые производители прокладок используют чувствительные к давлению клеи для крепления прокладки к опорной пластине. Но со временем влага и тепло могут разрушить клей. Одна из новых конструкций для крепления прокладки к колодкам — это зажимы, которые зажимаются по бокам опорной пластины. Эти зажимы уменьшают тенденцию прокладки смещаться или выпадать в течение срока службы тормозных накладок.

Падовые сепараторы

Все больше и больше OEM-производителей включают пружины, которые предназначены для отталкивания колодки от ротора после втягивания поршня. Эти зажимы могут увеличить экономию топлива при устранении шума тормозов.

Эти пружины / зажимы сложно установить, но их всегда следует переустанавливать. Некоторые компании, выпускающие послепродажные тормоза, предлагают решение, которое можно использовать на суппорте. Зажимы предназначены для отталкивания колодки от ротора.Это может охладить тормоза, снизить уровень шума и продлить срок службы колодок.

Зажимы входят между колодками и ротором и отталкивают колодки от ротора. Эти зажимы имеют большую пружину, но не препятствуют движению поршня суппорта. Они также могут уменьшить жалобы на пульсацию.

Кронштейны суппорта

Коррозия кронштейнов суппорта может произойти, когда суппорт подвергается воздействию соли для защиты от обледенения дороги. Коррозию на площадках и салазках следует удалять металлической щеткой или кругом.Если не удалить коррозию, она может привести к заеданию подушек, даже если на них находится зажим абатмента из нержавеющей стали. Также очистите уплотнительные поверхности вокруг направляющего штифта суппорта. Если поверхность неровная, пыльник не сможет обеспечить хорошее уплотнение.

Новые кронштейны суппорта продаются отдельно, и некоторые производители включают его как часть узла суппорта. Просто убедитесь, что вы вернули старую скобу, чтобы получить полную скидку на ядро.

Carlson® — Направляющие пальцы суппорта дискового тормоза

Направляющие пальцы суппорта дискового тормоза от Carlson®.Компоненты обеспечивают точную подгонку и не требуют доработки для установки. В этот набор входят все направляющие штифты, необходимые для завершения ремонта тормозов, обеспечивающие надлежащее движение суппорта и стабильность тормозной системы, а также предотвращающие преждевременный износ роторов и колодок.

Характеристики:

• Обеспечивает надлежащее движение суппорта и стабильность тормозной системы
• Помогает продлить срок службы роторов и колодок
• Качество оригинального оборудования по доступной цене
• Подгонка и функционирование оригинального оборудования
• Прямая замена
• Сделано из премиум-класса качественный материал
• Обеспечивает отличную долговечность

Изношенное, поврежденное или отсутствующее оборудование дискового тормоза может вызвать шум, плохое торможение и неравномерный износ колодок.Дефектные или отсутствующие прокладки, зажимы опоры и зажимы против дребезжания могут привести к чрезмерному перемещению колодки, вибрации и шуму при торможении или вызвать заедание, которое может вызвать неравномерное торможение, тормозное сопротивление, тягу, неравномерный износ колодок или преждевременный износ ротора. Поврежденные или корродированные направляющие болты и штифты суппорта могут препятствовать правильному перемещению суппорта, что приводит к неравномерному торможению и износу колодок. Порванные или отсутствующие башмаки пальцев могут привести к коррозии направляющих болтов и скользящих пальцев суппорта. Чтобы предотвратить эти симптомы, необходимо проверять и заменять тормозное оборудование при каждой замене тормозных колодок.Carlson, компания с более чем 40-летним опытом работы с тормозным оборудованием, предлагает тормозное оборудование, которое обеспечит надежную и бесшумную остановку вашего автомобиля. Каждая деталь изготавливается в соответствии со спецификациями оригинального оборудования, поэтому вы можете быть уверены в ее идеальной совместимости и функциональности.

Основанная более 40 лет назад в Лиме, ​​штат Огайо, Carlson® Quality Brake Parts стала одним из самых уважаемых производителей тормозных деталей во всем мире. Сегодня компания известна как новатор в отечественном и зарубежном тормозном оборудовании и предлагает широкий выбор деталей тормозного оборудования и ремонтных комплектов.Одним из наиболее значительных нововведений является эксклюзивная шумоподавляющая технология Quiet Clip, которая устраняет тормозной шум и сопротивление тормозу, обеспечивая при этом неравномерный износ тормозных колодок и надлежащее ощущение педали. Предлагая инновационные тормозные детали для всех сегментов рынка автозапчастей, включая, но не ограничиваясь, грузовики малой грузоподъемности, качественные тормозные колодки Carlson остаются лидером на рынке послепродажного тормозного оборудования.

Комплект латунных направляющих втулок суппорта ATE — Гараж

ЧТО ТАКОЕ ЛАТУННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ СУППОРТА ATE?

Тормозные колодки BMW изнашиваются неравномерно? Ваша педаль тормоза начинает казаться неряшливой и непредсказуемой? Менялись ли когда-нибудь резиновые втулки, направляющие ваш палец? Если нет, возможно, ваш суппорт скручивается! Стандартные резиновые втулки допускают прогиб, особенно когда они изношены, что приводит к неравномерному износу колодок и образованию отложений на роторе при максимальном сжатии.Последнее, что вам нужно, чтобы выйти из строя на E30, E36, E46, E92 или любой другой машине, если на то пошло, это тормоза; большинство людей недооценивают абсолютную важность тормозной мощности на треке или autoX: ирония заключается в том, что тормозная сила означает лучшее время на треке для вашего маленького бимера!

Наши латунные направляющие втулки исключают скручивание суппорта, вызванное резиновыми втулками направляющего пальца. Этот комплект латунных втулок включает обработанные латунные направляющие втулки с жестким допуском и удерживающие зажимы, которые позволят вашим суппортам равномерно сжимать тормозной ротор с обеих сторон (аналогично тому, как дорогие многопоршневые большие тормозные комплекты сжимают равномерно с обеих сторон).Абсолютно необходимо «в то же время» при торможении. Замена втулок латунными (подходят только для суппортов ATE) приведет к гораздо более длительному сроку службы колодок и более стабильному ощущению педали тормоза. Это необходимо, если вы участвуете в гонках на своем BMW.

Этот комплект одобрен SCCA и BMW CCA Club Racing. Этот комплект латунных тормозных втулок подходит как для передних, так и для задних суппортов (но продается на ось). Идеальная установка — запускать машину как спереди, так и сзади. Если тормоза на вашем E30, E36, E46, E92 или любом другом BMW, перечисленном ниже, начинают работать, диагностика вполне может заключаться в том, что суппорт скручивается, что вызвано резиновыми втулками направляющих штифтов OEM.Комплект направляющих втулок суппорта ATE из латуни станет отличным сочетанием с нашими тормозными магистралями из нержавеющей стали!

КАК ТРУДНО УСТАНОВИТЬ КОМПЛЕКТ НАПРАВЛЯЮЩИХ ВТУЛКИ СУППОРТА BMW ЛАТУННОГО ТОРМОЗА?

Установка нашего комплекта латунных тормозных втулок очень проста. Они подходят для всех передних и задних заводских сдвижных одинарных суппортов BMW производства ATE. Набор из четырех штук; достаточно сделать 2 суппорта. Так что, если вы хотите сделать переднюю и заднюю части, закажите 2 комплекта. Для этого потребуется периодическая смазка.

НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ТАКЖЕ ПОКУПАТЬ ШТИФТЫ СЛАЙДЕРА.НАШИ ВТУЛКИ ПРЕДНАЗНАЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ШТИФТАМИ ATE MADE. ШТИФТЫ ОТ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ МОГУТ НЕ ПОДХОДИТЬ, ТАКЖЕ ИЗНОШЕННЫЕ ИЛИ ИЗВЕСТНЫЕ ШТИФТЫ ВЫЗЫВАЮТ ПРОБЛЕМЫ УСТАНОВКИ.

ПОДХОДЯТ ЛАТУННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ НА МОЕМ BMW?

Подходит для суппортов ATE на следующие автомобили: E30 E23 E24 E28 E36 E46 E31 E32 E38 E39 E52 E53 E61 E62 E63 E64 E92 Z3 Z4 Все MINI COOPERS

НАПРАВЛЯЮЩИЕ ВТУЛКИ СУППОРТА ИЗ ЛАТУНИ ATE НЕ ПОДХОДЯТ?

НЕ ПОДХОДИТ ни к каким суппортам Girling E30 318/325, E28 M5, E24 M6, 850csi, E9x M3, опциональным передним 6-поршневым суппортам 135i.Пожалуйста, ознакомьтесь с этим списком перед размещением заказа.

Инструкции

Латунная втулка направляющего пальца суппорта ATE Инструкции

Решили перейти на латунные втулки пальца суппорта ATE? Хорошая идея! Вы получите более равномерный и постоянный износ тормозных колодок по сравнению со старым прикладом, изношенные резиновые втулки пальцев, а также лучшую реакцию на торможение, потому что эти втулки устранят «прогиб» или «люфт», которые обеспечивают стандартные изношенные резиновые втулки. Поскольку эти втулки заставляют суппорт равномерно сжимать обе тормозные колодки вместе, это означает большее тормозное усилие! Но в отличие от резиновых втулок, эти латунные втулки должны оставаться смазанными (смазанными), чтобы работать в полную силу.

Приступим.

Шаг 1. Снимите колесо с той стороны, с которой вы работаете. Затем снимите пружину суппорта с помощью отвертки с плоским жалом. Затем удалите два направляющих штифта суппорта на задней стороне суппорта, обычно в большинстве автомобилей BMW используется болт с шестигранной головкой на 7 мм.

Шаг 2: Теперь, когда у вас есть суппорт, снимите тормозные колодки. Затем надежно поддержите суппорт, чтобы он не свисал с тормозной магистрали. Затем с помощью отвертки с плоским жалом снимите старые резиновые втулки суппорта.Сейчас самое время очистить отверстия, где раньше сидели старые втулки.

Шаг 3: Затем смажьте втулку желательно высокотемпературной смазкой и вставьте новую латунную втулку, выступ должен находиться внутри суппорта, затем прикрепите зажим на его конце. Ваш зажим должен быть снаружи.

Шаг 4: Затем обязательно смажьте направляющие штифты перед тем, как вставить их в суппорт. Затем снова установите суппорт и тормозные колодки. Наконец, проверьте характеристики крутящего момента на направляющих штифтах для вашего автомобиля, поскольку чрезмерное затягивание может привести к защелкиванию или заеданию штифтов, и теперь все готово!

Заявление об ограничении ответственности

Это руководство предназначено только для предоставления общей информации.Мы рекомендуем профессиональному автомобильному технику установить любую из наших продуктов. Ни при каких обстоятельствах Garagistic не несет ответственности за какие-либо особые, прямые, косвенные, косвенные, случайные травмы или ущерб вообще.

Передние цельные латунные направляющие втулки суппорта

Видео: Установка латунных втулок тормозных суппортов BimmerWorld

В отличие от других комплектов, представленных на рынке, наши цельные направляющие втулки BimmerWorld проверены на гонках и произведены в США. Болты направляющих тормозов требуют регулярной очистки и смазки для эффективной работы. Это не элементы типа «установил и забыл». По этой причине в наших прочных направляющих суппорта не используются пылезащитные колпачки или уплотнения, и мы поощряем регулярное техническое обслуживание для безопасного и эффективного торможения.Мы делаем их специально для суппортов BMW Ate (не универсально подходят для суппортов Audi, VW и других) с более жесткими допусками, чем другие комплекты.

1 комплект охватывает оба передних суппорта для автомобилей, перечисленных ниже. Обратите внимание, что втулки суппорта могут быть одинаковыми для вашего переднего и заднего суппортов, и вы можете получить два одинаковых комплекта в своем заказе.

Детали BMW:

1 серия
E82 / E88 (08-13)> 128i
3 серии
E30 (84-91)> 318i
E30 (84-91)> 318is
E30 (84-91)> 325e
E30 (84-91)> 325es
E30 (84-91)> 325i
E30 (84-91)> 325is
E30 (84-91)> 325ix
E30 (84-91) > M3
3 серии
E36 (92-99)> 318i M42
E36 (92-99)> 318i M44
E36 (92-99)> 318ic M42
E36 (92-99)> 318ic M44
E36 ( 92-99)> 318is M42
E36 (92-99)> 318is M44
E36 (92-99)> 323ic
E36 (92-99)> 323is
E36 (92-99)> 325i
E36 (92-99 )> 325ic
E36 (92-99)> 325is
E36 (92-99)> 328i
E36 (92-99)> 328ic
E36 (92-99)> 328is
E36 (92-99)> M3 (1995) )
E36 (92-99)> M3 (96-99)
3 серии
E36 / 5 (95-98)> 318ti M42
E36 / 5 (95-98)> 318ti M44
3 серии
E46 (99-05)> 323Ci
E46 (99-05)> 323i
E 46 (99-05)> 325Ci
E46 (99-05)> 325i
E46 (99-05)> 325xi
E46 (99-05)> 328Ci
E46 (99-05)> 328i
E46 (99-05 )> 330Ci
E46 (99-05)> 330i
E46 (99-05)> 330xi
E46 (99-05)> M3
3 серии
E90 / E91 / E92 / E93 (06-13)> 325i
E90 / E91 / E92 / E93 (06-13)> 325xi
E90 / E91 / E92 / E93 (06-13)> 328i
E90 / E91 / E92 / E93 (06-13)> 328xi
E90 / E91 / E92 / E93 (06-13)> 330i
E90 / E91 / E92 / E93 (06-13)> 330xi
5 серии
E28 (82-88)> 528e
E28 (82-88)> 533i
E28 (82-88)> 535i
E28 (82-88)> M5 (87-88)
5 серии
E34 (89-95)> 525i M20
E34 (89-95)> 525i M50
E34 (89 -95)> 530i
E34 (89-95)> 535i
E34 (89-95)> 540i
E34 (89-95)> M5 (91-95)
5 серии
E39 (96-03)> 528i
E39 (96-03)> 530i
E39 (96-03)> 540i
E39 (96-03)> M5 (96-03)
6 серии 9085 8
E24 (77-89)> 630CSi
E24 (77-89)> 633CSi
E24 (77-89)> 635CSi
E24 (77-89)> M6
7 Series
E32 (88-94)> 735i
E32 (88-94)> 735iL
E32 (88-94)> 740i
E32 (88-94)> 740iL
E32 (88-94)> 750iL
8 Series
E31 (91-97)> 840Ci
E31 (91-97)> 850CSi
E31 (91-97)> 850Ci
Серия Z
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 1.
