Напряжение на полностью заряженном аккумуляторе: Напряжение аккумулятора автомобиля: таблица параметров заряженного и разряженного АКБ

Содержание

Напряжение аккумулятора автомобиля: таблица заряда

Одним из важнейших параметров для автомобилиста будет являться напряжение аккумулятора. Значение это позволяет определить качество функционирования наиболее сложных узлов системы топливоподачи, двигателя, коробки передач, сцепления, корректную работу ходовой системы и габаритных элементов, многих других узлов машины. Для произведения высокоточного тестирования напряжения аккумулятора автомобиля потребуется покупка мультиметра. Это даст возможность обеспечить работу машины.

Содержание

  • 1 Напряжение АКБ автомобиля
  • 2 Напряжение заряженной АКБ
  • 3 Сколько вольт должно быть на заряженном аккумуляторе
  • 4 Напряжение заряженного автомобильного аккумулятора без нагрузки
  • 5 Сколько ампер в заряженной АКБ?
  • 6 Таблица заряда
  • 7 Какое напряжение на аккумуляторе авто считается нормальным?
  • 8 Минимальное напряжение
  • 9 Под нагрузкой
  • 10 При работающем двигателе
  • 11 Нормальное напряжение аккумулятора автомобиля зимой
  • 12 Видео о напряжении аккумулятора автомобиля

Напряжение АКБ автомобиля

Нельзя ответить однозначно, какое напряжение должно быть на заряженном аккумуляторе.

Профессионалы отмечают некоторые диапазоны или пороговые значения, за которые опасно заходить.

Перед проведением измерительных процедур необходимо очистить клеммы АКБ от мусора. Это позволит получить более точные результаты. После этого, подключают измерительный прибор соответственно обозначениям. В стандартом режиме нормальное напряжение аккумулятора имеет значение 12,2 В.

Показатели тестирования каждой банки при этом не ниже 2 В. Когда наблюдается значительное отклонение при измерении от рекомендованных показателей, требуется устранение проблем с элементом питания.

Напряжение заряженной АКБ

Процесс зарядки батареи производится генератором. Обеспечить полную заряженность АКБ можно, только проделав путь в 100 км. Чтобы убедиться в степени зарядки электрооборудования и своевременно выполнить процедуры по устранению неполадок, стоит регулярно производить контроль зарядки аккумулятора автомобиля. Произвести подзарядку батареи при наличии критической степени разряженности вполне возможно, но корректность работы оборудования будет находиться под большим вопросом.

Сколько вольт должно быть на заряженном аккумуляторе

Структура батареи насчитывает 6 присоединенных и связанных за счет электрической цепи банок. Для обеспечения корректной работы транспортного средства необходимо, чтобы уровень заряда аккумулятора не снизился к критической отметке. Перед большинством водителей часто возникает дилемма: «Какой вольтаж должен показывать заряженный аккумулятор?». При полной заряженности питательного элемента мультиметром будет выдаваться показатель в 12,6 В. Избежать перезарядки АКБ можно, своевременно отсоединив его от ЗУ. Нет необходимости ставить заряженную батарею на зарядку.

Игнорирование этого правила приводит к испарению электролитной жидкости, что повлечет за собой некорректную работу элемента питания. При покупке блока питания стоит обратить пристальное внимание на тестирование вольтажа нового устройства. Порой напряжение заряженного автомобильного аккумулятора показывает заряд ниже этого значения. Это будет свидетельством длительного хранения товара в складском помещении и потери его емкости в результате подобных действий. Покупать этот «залежавшийся» продукт профессионалы не советуют.

Напряжение заряженного автомобильного аккумулятора без нагрузки

Вольтажность стандартного питательного элемента равна 12,6 вольт. Проверка напряжения заряженного аккумулятора автомобиля без нагрузки осуществляется путем проверки вольтажности в банках АКБ.

Консистенция электролитной жидкости в секционных отделениях по стандарту должна быть идентична.

Допустимой погрешностью считается 0,02г/см². Минимальным показателем заряда постоянным током в каждой из банок является 1,9 В. Когда заряд нового аккумулятора не показывает даже значения 1,7 В, это заставляет заподозрить повреждение секции.

Сколько ампер в заряженной АКБ?

Информация об амперности на заряженном аккумуляторе автомобиля указывается на этикетке изделия.

Если обозначение на упаковке питательного элемента информирует о наличии емкостного объема в 60 А/ч, то аккумуляторная батарея сможет выдавать в течение 11-ти часов по 5 А. Способность АКБ выдавать определенное количество тока связана с получаемой нагрузкой. Определять сколько тока сможет отдавать АКБ необходимо в каждом случае отдельно. Для этого используют мультиметр.

Функционирование элемента питания во многом зависит от условий эксплуатации и температурного режима. Зимой проседание по заряду АКБ осуществляется значительно больше. Снижение быстродействия химических реакций становится причиной уменьшения напряжения на клеммах аккумулятора. Допнагрузка на электрооборудование и питательный источник в зимнюю пору возрастает.

Для получения рекомендуемого напряжения автомобильного аккумулятора производители при изготовлении пластин применяют инновационные материалы, обеспечивающие оптимальное соприкосновение с электролитной жидкостью.

Таблица заряда

Для обеспечения корректности работы элемента питания стоит регулярно отслеживать заряд аккумулятора по напряжению. Для этого лучше воспользоваться таблицей, благодаря которой значительно облегчается контроль за элементом питания машины.

С таблицей заряда, по которой можно сверить полученные после измерения результаты, можно ознакомиться:

Какое напряжение на аккумуляторе авто считается нормальным?

Многие автолюбители ломают голову над понятием «нормального напряжения» полностью заряженного аккумулятора автомобиля. Выяснить эти параметры довольно просто. Тестирование вольтажности элемента питания производится только по окончании зарядки оборудования. Какое же напряжение должно быть в аккумуляторных клеммах? Когда после 12-тичасовой зарядки элемента питания, показатель степени заряженности будет 12,5-13,2 В, это будет считаться нормальным значением. До начала процесса измерения одну из клемм снимают с элемента питания. Новая, полностью заряженная АКБ, которую предварительно отсоединили от бортовой сети, сможет удерживать заряд 141 сутки. Если АКБ будет подключена к машине, уровень заряда аккумулятора по напряжению заряда уменьшится в 2 раза. Даже при выключенном моторе происходит утечка тока. Степень разряженности определяется путем использования мультиметра.

Минимальное напряжение

Во избежание критического разряда элемента питания требуется регулярно контролировать уровень поступления постоянного тока. Минимальным напряжением АКБ является показатель 10,5 В. В случае когда аккумулятор автомобиля по напряжению просел до 9 В, зарядить его можно только оригинальным качественным ЗУ. Этот показатель является критичным. Гарантировать, что после зарядки источник питания будет работать корректно, невозможно.

Под нагрузкой

Автомобилисты часто интересуются, можно ли произвести измерение показателей напряжения АКБ под нагрузкой. Такая процедура выполняется нагрузочной вилкой. При помощи этого прибора можно определить функциональность аккумуляторной батареи авто и процентное соотношение ее заряженности.

Такие приборы подразделяются на стрелочные и цифровые. Дорогостоящие измерительные приборы могут функционировать даже в мороз. Последние модели отличаются точностью и надежностью, но стоимость их значительно выше. Какое же напряжение должно быть у аккумулятора авто без нагрузки? Оптимальным значением будет показатель 12,6-12,7 В. Время тестирования источника питания под нагрузкой должно составлять не менее 10 секунд.

При работающем двигателе

Для корректной работы автомобиля требуется исправное состояние всех его элементов. Осуществить тестирование напряжения аккумулятора при работающем двигателе реально. Показатель будет выше, чем при заглушенном моторе, варьируясь между 13,5 и 14 В. Превышение максимального значения будет свидетельствовать о функционировании в усиленном режиме генератора. При корректной работе электрического оборудования через 10 минут показатель заряда постоянным током вернется в нормальное состояние. Если повышение показателей будет на постоянной основе, будет наблюдаться перезаряд источника питания. Электролит при этом будет выкипать.

Если постоянно наблюдается понижение заряда постоянным током АКБ, источник питания не успевает полностью заряжаться. О неисправности этого оборудования будет свидетельствовать падение показателей более чем на 2 В. При возникновении таких ситуаций, стоит задуматься о приобретении нового устройства.

Нормальное напряжение аккумулятора автомобиля зимой

Постоянная недозарядка АКБ зимой приводит к уменьшению емкости АКБ и плотности электролитной жидкости. В середине небольших элементов батареи вследствие этого электролитная жидкость может замерзнуть. В результате таких процессов происходит некорректная работа источника электроэнергии.

Для тестирования напряжения на аккумуляторе автомобиля используют мультиметр или выполняют регулярные замеры плотности электролитной жидкости. В заряженном в полном объеме источника питания этот показатель будет не менее 1,28 г/см³.

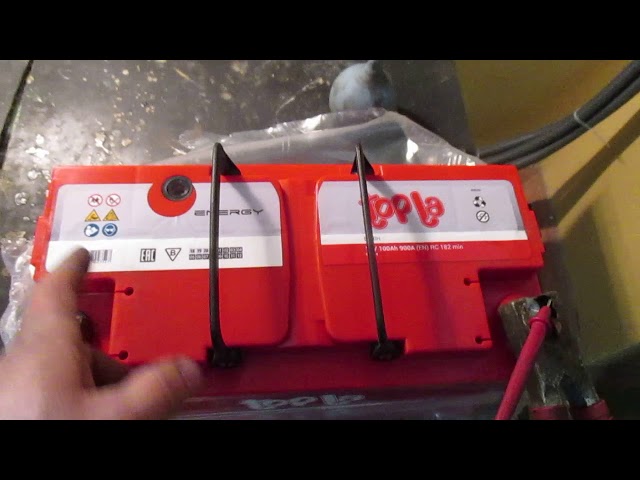

Видео о напряжении аккумулятора автомобиля

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, сколько вольт?

Водитель должен уметь оценить аккумулятор. Одним из важных показателей является напряжение.

1 Напряжение аккумулятора – о чем расскажет

Многие автолюбители знают, как проверить напряжение аккумулятора автомобиля, но каким оно должно быть, знают не все. У автомобилей напряжение без потребителей должно составлять 12,65 В. При меньших показателях батарея частично разряжена или неисправна. Падение до 12 В еще позволяет завести легковой автомобиль. Оценить степень разряженности можно, ориентируясь на таблицу:

Не стоит проводить измерения на только что заряженном аккумуляторе, потому что оно окажется завышенным. Снять реальный показатель возможно через час.

При измерении напряжения можно подключить, как нагрузку, габариты и лампы дальнего света. Установлено, что разрядный ток составит около 6 А, как потребляет стартер. Напряжение в исправном аккумуляторе не должно упасть ниже 11,5 В. Основная нагрузка аккумулятора – стартер. Проверяем показатели на клеммах при его включении – они не должны упасть ниже 9,5 В. Если меньше, стартер из-за неисправности использует слишком много энергии. Чаще это происходит из-за старения – окисляются контакты. Иногда ток при пуске стартера достигает немыслимой величины до 200 А.

Для продолжения проверки запускаем двигатель. Работают, кроме аккумулятора, генератор с реле-регулятором. При запуске двигателя напряжение сначала падает, но проходит несколько секунд и оно начинает расти, превышая 12,6 В. Начинается зарядка аккумулятора. Контролируем величину зарядного напряжения, увеличив обороты до 2000. Нормальный показатель – 13,8–14,5 В. При дальнейшем росте требуется регулировка механического реле или замена электронного.

По величине напряжения можно оценить исправность генератора. Создаем для него нагрузку: включаем фары. Вольтметр должен показать при работающем двигателе больше 13,8 В. Если оно 12,6–13,0 В, проверяем натяжение ремня – причина может крыться в нем. Возможно, не исправен генератор, но если с ним все в порядке, обращаем внимание на реле-регулятор. В механических реле, которые устанавливались на машины раньше, регулировали контакты и поднимали напряжение. Электронные реле не регулируются, проверяем контакты. Если с ними все в порядке, придется заменить реле.

2 Контроль состояния – необходимые инструменты

Напряжение аккумулятора измеряется тестером, который еще называют мультиметром, или используют обычный вольтметр. Для проверки параметров под нагрузкой используется нагрузочная вилка. Устройство имеет два контакта – вольтметр, сопротитивление. С ее применением можно измерить напряжение, создавая имитацию работы стартера при пуске двигателя. Она создается подбором сопротивления, которое должно соответствовать емкости.

Для использования мультиметр переводим в соответствующий режим, щупами касаемся клемм. Для снятия объективных показателей АКБ отсоединяем от потребителей, снимаем контакты. Красным щупом подсоединяемся к плюсовому выводу, черный – к минусовому. Дисплей покажет значения. Если щупы подсоединить неправильно, катастрофы не произойдет, просто дисплей отобразит значения с отрицательным показателем.

Напряжение АКБ измеряется тестером, который еще называют мультиметром, или используют обычный вольтметр

Похожие статьи

Нагрузочную вилку подключаем клеммами на выводы аккумулятора и на пятой секунде снимаем показания. Просадка ниже 9 В указывает на потерю работоспособности источника тока, он подлежит замене. Предварительно проверяем напряжение аккумулятора мультиметром без нагрузки. Показатели должны свидетельствовать о полной заряженности – 12,65 В. При разряженности заряжаем, после чего можно проводить испытание нагрузочной вилкой. Работоспособная батарея при нагрузке сначала просядет до 10–10,5 В, затем показатель немного растет.

Напряжение на батарее не позволяет делать выводы о работоспособности: проверка мультиметром может показать достаточное напряжение, а нагруженного аккумулятора – слабое. Само по себе напряжение указывает только на заряженность, но не работоспособность.

3 Применение нагрузки – проверка и оценка параметров

Среди показателей напряжения следует различать номинальные, фактические и нагруженные. Обычно принято считать, что напряжение 12 В, такой показатель есть номинальным. Он не отвечает фактическим показателям, тем более при нагрузке. В норме значение заряженного аккумулятора в покое составляет 12,65 В. На самом деле фактическое значение от 12,4 В до 12,8, оно самое достоверное. Показатель снимается на аккумуляторе, отсоединенном от потребителей.

Применение нагрузки изменит параметры: они будут очень далеки от номинальных и фактических. Чтобы узнать работоспособность, обязательно проводят испытания с применением нагрузки. В большинстве на заряженной батарее вольтметр показывает нормальное состояние, но стоит подключить нагрузку и она «умирает». Нагрузка для проверки состояния создается, как уже отмечалось, специальным аппаратом – нагрузочной вилкой. Нагрузка должна вдвое превышать емкость батареи.

Сильнее всего распространены батареи емкостью 60 А/ч

Самая ходовая батарея емкостью 60 А/ч, для нее нагрузку подбираем на 120 А. Она подается не более 5 секунд, на последней снимаем показатели. Они не должны опускаться меньше 9 В, более низкие значения присутствуют в случае, когда проверка нагрузочной вилкой проводится на незаряженном аккумуляторе. Ничего страшного нет – подзарядили, и все. Но если заряженность полная (вне цепи показывал 12,6 В), а с вилкой 5–6 – пора менять на новый. Также следует знать, что после нагрузочной вилки восстановление напряжения до нормального происходит за 5 секунд.

4 Источник питания на морозе – почему падает емкость

Напряжение определяется внутренним содержимым аккумулятора – состоянием электролитического наполнителя. Разряд сопровождается расходом кислоты, которая входит в его состав. При разряде плотность снижается, а при зарядке процесс происходит в обратном порядке: расходуется вода, образуется кислота. Это приводит к повышению плотности. Необходимое состояние 12,7 В наблюдается при плотности 1,27 г/см3. Показатели взаимосвязаны – изменения одного сопровождается изменениями другого.

Зимой водители часто жалуются, что невозможно покрутить стартером двигатель, основные параметры источника тока упали. Некоторые снимают аккумулятор на ночь и забирают в теплое место. На самом деле в батарее при сильном морозе происходят процессы, совершенно не те, которые представляет большинство водителей. Совершенно не обязательно снимать каждый раз батарею и уносить в тепло, нужно ее хорошо зарядить. Хороший заряд – гарантия нормальной плотности и напряжения, что будет достаточным, чтобы завести машину в самый лютый мороз.

Разряд аккумулятора сопровождается расходом кислоты, которая входит в его состав

Что происходит с аккумулятором при сильных морозах? Если оставить его на ночь в холоде разряженным, уровень плотности стремительно снижается, и на утро не хватит напряжения, чтобы завести автомобиль. Хороший уровень заряда приводит к возрастанию плотности, даже на морозе, отчего повышается второй взаимосвязанный важный параметр. Поэтому в самые сильные морозы нормально заряженная батарея не снижает своей работоспособности. Пониженный уровень плотности, кроме того, что двигатель не заведется, может привести к замерзанию электролита, разрыву корпуса.

5 Зарядка аккумулятора – величина напряжения и тока

При напряжении менее 12 Вольт аккумулятор не следует использовать, его ставят на зарядку. Дальнейшая эксплуатация при большой разрядке приводит к невозвратимым отрицательным последствиям. Начинается процесс сульфатации пластин, падает емкость. Критическая норма – 10,8 В, ниже которой наступает глубокий разряд, при котором сильно сокращается срок службы. Особенно от этого страдают от необслуживаемые кальциевые аккумуляторы. Достаточно 2–3 глубоких разряда, и емкость теряется безвозвратно.

Старайтесь не допускать дальнейшей эксплуатации АКБ при падении напряжения ниже 12 В

Еще один важный момент, который повязан с нормальным напряжением. После зарядки вольтметр 12,6 В. Устанавливаем аккумулятор, замеряем напряжение и видим падение: 12,4–12,5 В. Это не повод для беспокойства, а пребывание в нормальном состоянии. При разомкнутой цепи показатели несколько больше, это фактически не напряжение, а электродвижущая сила (ЭДС).

Если батарея исправна, но не заряжена, ее заряжаем. Современной технологии известны три способа:

  • ускоренный, характерный для многих современных зарядных устройств;
  • с применением постоянного напряжения;
  • на постоянном токе.

Ускоренный режим, который называется Boost, не дает полного заряда, достаточный, чтобы завести автомобиль. Применяется такой способ при севшем автомобильном аккумуляторе, когда требуется немедленно выехать. Принцип такого способа в увеличенном зарядном токе. Использовать его часто не рекомендуется – сильно снижает срок службы аккумулятора.

При зарядке постоянным напряжением поддерживается постоянное напряжение. Подобный режим используется при несильном разряде: не ниже 12 В. Процесс полностью автоматический: подключили контакты, и можно быть свободным – контроль не требуется. При достижении нужного уровня заряда прибор определяет это и отключается.

Зарядка постоянным током самая полная и равномерная. Ток постепенно снижаем вручную. Постоянно контролируем напряжение и прекращаем зарядку при достижении нормы. Рекомендуется для сильно разряженных батарей.

Какое должно быть напряжение аккумулятора автомобиля

Напряжение в АКБ имеет огромное значение, поскольку от него зависит возможность запуска двигателя, функционирование топливного насоса в момент пуска ДВС, способность включать магнитолу и прочих потребителей, не используя генератор.

Каждый автомобилист обязан знать, какие характеристики считаются нормой и когда параметры отклоняются от нормального состояния.

Это позволит своевременно подключить АКБ к зарядному устройству либо же прекратить зарядку, если ЗУ не оснащено системой автоматического отключения. Также перезаряд не исключён при наличии проблем с генератором или иными компонентами электроцепи автомобиля.

Содержание

  1. Как делаются замеры напряжения
  2. Напряжение заряженной батареи
  3. Понятие о нормальном напряжении
  4. Значения минимального напряжения
  5. Значения под нагрузкой
  6. Параметры при работающем ДВС
  7. Показатели напряжения при разряде АКБ
  8. Степень заряда в зависимости от напряжения

Как делаются замеры напряжения

Разобраться с замерами напряжения в аккумуляторе автомобиля не так сложно. Для этого потребуется вооружиться вольтметром либо же мультиметром, переведённым в режим измерения напряжения (U).

Чтобы параметры были максимально точными, необходимо соблюдать несколько условий:

  • температура составляет в пределах 15-25 градусов Цельсия;
  • АКБ отключена от всех потребителей;
  • клеммы и контакты очищены, не имеют следов окислов;
  • герметичность корпуса не нарушена;
  • на корпусе отсутствуют следы конденсата и воды;
  • мультиметр выставлен в пределе 20 В;
  • измерительный прибор исправен.

Если делать замеры при низкой температуре, напряжение будет снижаться.

Теперь остаётся дело за малым. Соблюдая полярность, щупы прибора для измерения подключаются к клеммам АКБ. Плюс идёт на плюс и минус соединяется с минусом. На экране отображается текущее напряжение.

Напряжение заряженной батареи

Теперь необходимо определиться с правильным напряжением у полностью заряженного аккумулятора от автомобиля.

Важно учитывать, что заряд восполняется за счёт работы генератора. АКБ используется для запуска ДВС. Затем питание всех потребителей обеспечивается энергией, вырабатываемой генератором. Он параллельно и подзаряжает саму АКБ.

Чтобы добиться полного заряда батареи от генератора, на машине необходимо проехать без остановок около 80-100 км.

В стандартных условиях, когда автомобилист в основном ездит по городу, преодолевая по 10-20 км. с остановками, сделать это не получится. Поэтому периодически напряжение нужно проверять. И если оно падает ниже нормы, используется зарядное устройство (ЗУ).

Самое время поговорить про нормальное напряжение аккумулятора для легкового автомобиля без нагрузки. Если АКБ заряжена, тогда измерительный прибор будет показывать в пределах от 12,6 до 12,9 В. Если вольтметр показывает такое напряжение, то оно будет считаться нормальным для аккумулятора автомобиля без нагрузки. А если напряжение нормальное, подключать АКБ к ЗУ нет смысла. Это даже опасно, поскольку перезаряд спровоцирует закипание электролита и нарушение работоспособности оборудования.

Некоторые автомобилисты опасаются покупки автомобильного аккумулятора, у которого напряжение заряда составляет 12,5 В. На самом деле ничего страшного в этом нет. Это нормальные значения для АКБ, которая не эксплуатируется, а просто находится некоторое время на складе при температуре не ниже 18 градусов Цельсия.

Периодически проверяя вольтаж своего аккумулятора под капотом автомобиля, водителю удастся своевременно заменить разряд и подключиться к ЗУ.

Допускать глубокий разряд категорически не рекомендуется. Некоторые АКБ после этого восстановить будет уже невозможно.

Следует сказать о том, сколько вольт при измерении должен показывать полностью заряженный аккумулятор под капотом автомобиля. Средним или нормальным считается значение в 12,6 В. Но есть такие АКБ, где параметры увеличиваются до 13,2 В, и это отклонением от нормы не выступает.

Примерно поняв, сколько вольт оптимально должен выдавать аккумулятор в машине, следует углубиться в этот вопрос.

Понятие о нормальном напряжении

Вы теперь знаете, какое напряжение обычно считается нормальным на аккумуляторе легкового автомобиля. Это диапазон от 12,5 до 13,2 В. До 13,2 В заряд обычно может доходить по окончанию процесса зарядки.

Если АКБ исправна, тогда после 12 часов простоя напряжение не должно падать ниже отметки 12,6-12,8 В. Именно этих значений ожидает водитель, когда оставляет машину на всю ночь в гараже или на стоянке. При этом с запуском двигателя утром не возникнет никаких проблем. Напряжения в батарее хватит, чтобы мотор завёлся.

Если ёмкость АКБ составляет условные 50 Ач, в течение 140 дней она сможет сохранять свой заряд и не опускаться до критических значений. Этого можно добиться, если хранить батарею при плюсовой температуре, а также снять клеммы.

Если АКБ остаётся подключённой к проводам (плюс и минус), тогда время сохранения заряда сократится в 2 раза. Связано это с тем, что возникает ток разряда, идущий на питание сигнализации, магнитолы и прочих потребителей.

Далее рассмотрим, сколько вольт обычно выдаёт заряженный аккумулятор от автомобиля в тех или иных условиях.

Опираясь на нормы, то есть на нормальное напряжение стандартного аккумулятора от автомобиля без воздействующей на него нагрузки, можно узнать, в каком состоянии находится АКБ и как долго она ещё сможет примерно прослужить.

Значения минимального напряжения

Есть определённый порог для заряда АКБ, ниже которого опускаться не рекомендуется. Общепринятое минимальное напряжение составляет 10,5 В. При достижении таких значений рекомендуется отыскать ЗУ и подключить к нему АКБ для восстановления рабочих характеристик.

Когда заряд упадёт ниже 9 В, возобновить работоспособность будет сложно. Это связано с тем, что начинают активно протекать процессы сульфатации, которые проявляются в виде скопления белого твёрдого налёта на пластинах. Методы десульфатации применять потенциально опасно, но порой это единственный способ реанимировать АКБ.

Значения под нагрузкой

Также интересно будет узнать про напряжение в аккумуляторе легкового автомобиля не при работающем двигателе, а под какой-нибудь нагрузкой.

Замеры напряжения под нагрузкой осуществляются с использованием специального приспособления. Оно называется нагрузочной вилкой.

Нагрузочная вилка позволяет определить заряд и работоспособность АКБ. Но она не определяет начало процессов сульфатации и ёмкость батареи.

Нагрузочные вилки используются для проверки АКБ при температуре не ниже 1-5 градусов тепла. Оптимально это делать при 18-25 градусах.

Что же касается того, сколько вольт должно быть при полностью заряженном автомобильном аккумуляторе при проверке нагрузочной вилкой, то тут речь идёт о значениях в пределах 12,6-12,7 В.

Параметры при работающем ДВС

Отдельно следует поговорить про напряжение аккумулятора при работающем двигателе автомобиля. Здесь у АКБ параметры меняются.

Когда двигатель запущен, зарядный ток на АКБ подаёт генератор, и напряжение повышается примерно до 13,6-14,2 В. Причём в течение 10 минут после запуска оно остаётся стабильно выше.

Чтобы выполнить корректную проверку напряжения при работающем двигателе, следует дождаться, пока он поработает около 15 минут и больше. После этого нужно включить разные потребители. Среди них:

  • стеклоомыватель;
  • дворники;
  • обогрев стекла;
  • подогрев кресел;
  • печка;
  • дальний свет фар;
  • аудиосистема и пр.

Если с АКБ всё хорошо, тогда параметры напряжения после включения потребителей должны лишь немного снизиться. Нормой принято считать падение на 0,2-0,3 В.

Если параметры падают значительно сильнее, наверняка присутствуют проблемы со стороны генератора.

Показатели напряжения при разряде АКБ

Полностью разряженной называют батарею, замеры напряжения в которой показывают значения меньше 11,6 В.

Если заряд упадёт до 11,6 В и меньше, тогда электрооборудование в машине попросту не сможет работать. Придётся подключать АКБ к ЗУ.

Когда АКБ полностью разряжается, это негативно отражается на состоянии свинцовых пластин. Они очень чувствительны к разряду, начинается активный процесс сульфатации. Для потери 50% ёмкости порой достаточно, чтобы произошёл один глубокий разряд. Дальнейший заряд уже не вернёт полную работоспособность батареи.

АКБ, при производстве которых используется сурьма, считаются более стойкими к полному разряду. Это же касается AGM и гелевых батарей. Но допускать такое падение заряда всё равно не рекомендуется.

Отдельного упоминания заслуживает эксплуатация батарей зимой. Здесь есть свои требования и нормы касательно того, до какого напряжения допускается и можно разряжать автомобильный штатный аккумулятор. Делать это можно до значения не ниже 12,5 В. При заморозках активность протекающих химических процессов внутри АКБ снижается, и в итоге электролит может замёрзнуть.

Степень заряда в зависимости от напряжения

Автомобилистам полезно знать о том, какому напряжению соответствует тот или иной уровень заряда. Ошибочно считать, что если 100% соответствует 12,6 В, то 6,3 В является признаком 50% заряда.

Проще всего определить степень заряда или разряда визуальным методом, с помощью индикатора. Не потребуется никаких инструментов, чтобы сделать выводы:

  • если индикатор зелёный, с АКБ всё хорошо, заряд составляет не менее 60% от номинальных значений;
  • если цвет тёмный, тогда АКБ следует подключить к зарядному устройству;
  • светлый или белый цвет обычно говорит о том, что в АКБ необходимо долить дистиллированную воду.

У каждого производителя могут быть свои принципы диагностики состояния по этому индикатору.

Если индикатора нет либо вы хотите убедиться в его точности, тогда можно задействовать мультиметр.

Замеры напряжения следует делать после 12 часов с момента отключения АКБ от автомобиля и при температуре около 18-22 градуса Цельсия.

В зависимости от напряжения, можно узнать примерный уровень работоспособности, выраженный в процентах:

  • если напряжение около 10,5 В, батарея разряжена полностью, это 0%;
  • если 11,3 В, это соответствует 10%;
  • заряд на уровне 12 В говорит про заряд на 50%;
  • когда мультиметр показывает 12,2 В, это сопоставимо с 60%;
  • на 80% заряда указывает 12,4 В;
  • если вы видите на приборе 12,6 В и выше, заряд 100%.

Даже когда через 4-5 лет батарея работает неплохо, водитель придерживался всех правил эксплуатации и не допускал полного разряда, протекающие химические процессы всё равно ведут к постепенному разрушению свинцовых пластин.

Таблица заряда аккумулятора аккумулятора автомобиля на 12 вольт по напряжению

Содержание

  • 1 Определяем степень заряженности аккумулятора по напряжению
  • 2 Нормальный заряд аккумулятора
  • 3 Как изменяется напряжение при разряде аккумулятора
  • 4 Как правильно замерить напряжение аккумулятора
  • 5 Степень заряженности аккумулятора по напряжению таблица
  • 6 Аккумулятор теряет напряжение: в чем причина?
  • 7 Напряжение АКБ автомобиля
    • 7.1 Напряжение заряженной АКБ
    • 7.2 Сколько вольт должно быть на заряженном аккумуляторе
    • 7.3 Напряжение заряженного автомобильного аккумулятора без нагрузки
  • 8 Сколько ампер в заряженной АКБ
  • 9 Общие моменты
    • 9.1 Таблица заряда
  • 10 Все способы проверки
    • 10. 1 Мультиметром
    • 10.2 При работающем моторе
    • 10.3 При отключенном моторе
    • 10.4 С применением нагрузочной вилки
    • 10.5 В холодный сезон
  • 11 Как заряжать аккумулятор зарядкой.
  • 12 Условия зарядки аккумулятора.
  • 13 Правильная зарядка аккумулятора
  • 14 Как долго заряжать кислотный аккумулятор
  • 15 Как протестировать уровень заряда аккумулятора
    • 15.1 Показания на клеммах
    • 15.2 Плотность электролита
  • 16 Замеры под нагрузкой

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации. И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя. Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

  • по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
  • спектральным анализом;
  • приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута. Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

  1. АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
  2. На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
  3. На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.
  4. Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Степень заряженности аккумулятора по напряжению таблица

Уровень заряда АКБ, % Напряжение (без нагрузки), В
100 12,66
94 12,60
87,5 12,54
81 12,48
75 12,42
69 12,36
62,5 12,30
56 12,24
50 12,18
44 12,12
37,5 12,06
31 12,00
25 11,94
19 11,88
12,56 11,82
6 11,76
0 11,70

Подзарядка батареи производится с помощью отдельного зарядного агрегата, который предназначен для кислотных машинных АКБ. Самые элементарные зарядные функционалы такого типа состоят из трансформатора тока и диодного моста.

Благодаря этим компонентам переменное напряжение идёт в ЗУ, где трансформируется в постоянное напряжение(15В). Этой величины достаточно для подзарядки батареи для автомобиля.

В отдельные модели зарядных устройств входят индикаторы силы тока и напряжения тока, и их регулировка соответственно. Также бывают устройства, которые регулируют эти параметры автоматически. А самые элементарные модели ЗУ не включают индикаторов и регулировок.

Аккумулятор теряет напряжение: в чем причина?

Если заряженный источник питания быстро разряжается, причин такого «поведения» батареи может быть несколько. Уровень заряда аккумулятора может быстро падать вследствие естественной причины: АКБ просто исчерпала свой ресурс обычным путем и нуждается в замене.

Также может выйти из строя генератор, который заряжает батарею в процессе езды, помогая ей поддерживать необходимый уровень рабочего состояния. Если аккумулятор еще не старый, и генератор в порядке — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Кроме этого, бортовая сеть автомобиля может быть неисправной — например, магнитола или какой-нибудь другой прибор берет слишком много тока, и аккумулятор просто не справляется с этой нагрузкой.

Для того чтобы устранить падение напряжения, иногда бывает достаточно исправить возникшую неполадку путем технического осмотра, выявления причины, ее устранения и повторных замеров напряжения на клеммах аккумулятора после нескольких часов его эксплуатации. Важно оценить и такие показатели, как уровень плотности электролита, а также измерить напряжение под нагрузкой и без нее.

Напряжение АКБ автомобиля

Речь идёт о важнейшем параметре аккумулятора. От него зависит старт силового агрегата, работа топливного насоса при пуске, функционирование габаритных, ходовых огней и многих иных узлов легковой машины. Поэтому важно регулярно контролировать нормальное напряжение аккумулятора автомобиля.

Напряжение заряженной АКБ

Зарядка (а точнее подзарядка) осуществляется генератором. Но здесь есть момент: обеспечить 100%-ю работоспособность аккумулятора таким способом можно, лишь проехав не менее 100 км. Поэтому рекомендуется хотя бы изредка проверять напряжение аккумулятора автомобиля, плотность и при необходимости подзаряжать от сетевого устройства.

Сколько вольт должно быть на заряженном аккумуляторе

В конструкцию изделия входит шесть электрически соединённых между собой банок. Какое напряжение должно быть на заряженном аккумуляторе автомобиля? О полной исправности АКБ и её готовности к работе говорит значение U = 12,6–12,9 В. Изделие с такими данными подключать к зарядному устройству не рекомендуется, так как возможно выкипание электролита, что приведёт к нарушению функционирования АКБ. Приобретая батарею в автомагазине, не забывайте, что напряжение полностью заряженного аккумулятора автомобиля соответствует 12,6 В. Отказываться от приобретения в ситуации, когда U = 12,5 В, не стоит: это штатное состояние для изделия, долгое время не используемого (находилось на складе). Все измерения осуществляются при температуре воздуха +18 градусов.

Напряжение заряженного автомобильного аккумулятора без нагрузки

Сколько вольт должно быть на заряженном автомобильном аккумуляторе? Среднее значение 12,6 В. Но некоторые модели, а также батареи по окончании подзарядки могут выдавать до 13,2 В. Если конструкция АКБ позволяет, определите вольтаж аккумулятора автомобиля на каждой банке. Есть нюанс: плотность электролита в секциях должна быть одной и той же, погрешность – не более 0,02 г/куб. см. Напряжение – примерно 1,9 В. Если оно не дотягивает до 1,7 В, секция изделия неисправна.

Сколько ампер в заряженной АКБ

Чтобы разобраться с этим вопросом, необходимо ознакомиться с данными батареи, которые можно найти на этикетке. Имеется в виду нормальный заряд аккумулятора автомобиля и ёмкость изделия. Если она равна 60 А/ч, значит, батарея (при условии полной зарядки) способна отдавать в течение 11 часов ток в 5 А. Чтобы понять, сколько ампер в автомобильном аккумуляторе, его нужно подключить к зарядному устройству. Если это не сделано и клеммы изделия свободны, значение тока будет составлять ноль ампер.

Стоит заметить, что показания в плане тока у разных моделей АКБ будут сильно различаться. Сколько ампер выдаёт автомобильный аккумулятор? Это связано с нагрузкой. Чем она выше (до определённого предела), тем больше энергии отдаёт аккумулятор. Например, при пуске двигателя сила отдачи АКБ будет составлять 125 А, если в среднем мощность стартера 2000 Вт. Также существует зависимость от температуры окружающего воздуха. В мороз работоспособность батареи начинает снижаться из-за снижения скорости химических реакций, напряжение на клеммах аккумулятора уменьшается, а нагрузка возрастает и значение I вырастает до 500, а иногда даже и 800 ампер. Уровень на выходе зависит от внутреннего сопротивления: чем оно меньше, тем лучше. Чтобы достичь нормального напряжения автомобильного аккумулятора, конструкторы применяют специальные материалы для изготовления пластин, принимают меры для лучшего соприкосновения их с раствором.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Также важно понимать, что при ЭДС вольты есть и без прохождений тока по цепи.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

В случае роста плотности электролитного вещества растет и показатель тока, ЭДС.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет. Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта.

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

Все способы проверки

Проверять напряжение аккумулятора автомобиля на степень разряженности можно разными способами. Рассмотрим их.

Мультиметром

Для проверки аккумуляторов «Акум», «Ватра» и других марок, устанавливаемых на авто «КамАЗ», «Вольво», «БМВ» удобно использовать мультиметр.


Автомобильный мультиметр

Прибор вы найдете в любом специализированном магазине, есть он на СТО. Для разовых замеров мультиметр проще одолжить, хотя большинству водителей он нужен регулярно.

Цифровые приборы стоят дороже механических, зато они удобнее в эксплуатации.

Скорее всего, показания мультиметра и бортового компьютера будут различаться.

Стандартные устройства приборной панели часто ошибаются, дают незначительную погрешность, поскольку подключаются к АКБ не напрямую. Обычно отклонения идут в меньшую сторону.

При работающем моторе

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, мы разобрались, теперь рассмотрим порядок измерения текущих показателей при работающем моторе.

Основной рабочий инструмент – мультиметр.

Сначала сделайте замеры при заведенном двигателе – в норме значение должно быть в районе 13,5–14,0 вольт.

Если значение превышает 14,2 вольта, зарядка низкая, генератор будет направлять энергию на зарядку элемента питания. Чрезмерные показатели в зимнее время года в данном случае считаются нормой.

В высоком токе плохого ничего нет. Когда с электрооборудованием все в порядке, спустя 10 минут электронные части системы скинут текущие значения до стандартных максимальных 14 вольт.

При отсутствии данной реакции цифра до оптимальных величин постепенно не сбрасывается, возможен перезаряд аккумулятора. Он постоянно будет функционировать на максимальной отдаче, начнет выкипать электролит.

Когда при включенном моторе показатель составляет меньше 13,0–13,4 вольта, можно говорить об отсутствии полной зарядки. В сервис сразу не бегите, для начала измерьте показания при выключенных потребителях – это кондиционер, магнитола, фары, прикуриватель и пр.

Также резкое падение возможно в случае окисления контактов – проверьте их перед поездкой в сервис и, если нужно, зачистите шкуркой.

Другой метод проверки – при выключенных источниках потребления энергии, работающем моторе вы должны получить 13,6. Проверьте соответствие параметров, если все в норме, включите ближний свет, при этом показатель должен упасть на 0,1–0,2 вольта.

Теперь включайте в машине музыку, сплит-систему, прочие потребители энергии. Действия выполняйте постепенно, при каждом новом включении потребителя параметр должен немного падать.

При резких скачках, скорее всего, проблема в генераторной системе – он работает не на всю мощность, либо износились, загрязнились щетки.

Даже если включены все потребители энергии, показатель все равно в норме не падает ниже 13 В. Иначе батарея начнет разряжаться сильно и сядет полностью.

Решением вопроса в данном случае будет замена элемента питания.

При отключенном моторе

Вам также потребуется для проведения работ мультиметр. Если показатель на выводах ниже 11,8 вольта, машина, скорее всего, просто не заведется, придется прикуривать ее от другого авто.

Показатель нормального уровня при отключенном моторе – 12,5–13,0 вольт. Значение 12,9 указывает на то, что АКБ заряжен примерно на 90 %, 12,5 – наполовину, 12,1 – осталось не более 10 %. Это расчеты на глаз, но многие автомобилисты пользуются ими.

Важный нюанс проверки при выключенном моторе – если двигатель заглушен только что, значение будет одним, на утро после простоя другим.

Оптимально замерять напряжение непосредственно до поездки. Уровень зарядки аккумулятора указывает на его способность удерживать значения по несколько суток. Если батарея заряжена полностью, а вы не ездили неделю и больше, то параметр резко снизится. То есть константным значение не является.

С применением нагрузочной вилки

Проверка аккумулятора с применением нагрузочной вилки – точный, простой и эффективный способ проверить работоспособность батареи автомобиля. В итоге вы выясните, заряжен ли аккумулятор.

Подсоедините вилку к нужному полюсу батареи максимум на 5 секунд. Сначала должно быть в районе 12–13 вольт, после пятой секунды – больше 10 вольт, несмотря на снижение. Такой элемент питания считается полностью заряженным, может работать под разными нагрузками.

Когда показатель в ходе тестирования при проверке нагрузочной вилкой снижается до 9 вольт, АКБ неисправен, рекомендуется его замена.

В холодный сезон

Снижение температурных показателей среды вызывает изменения в номинальной плотности рабочего вещества – электролита. С учетом уровня заряда АКБ будет определяться реакция на пониженные температурные показатели.

У полностью заряженной батареи резко возрастет плотность, что вызовет резкий скачок измерений.

Когда блок питания сел, плотность понижается по причине морозов, возникают сложности при запуске мотора.

Водители совершенно ошибочно полагают, что в зимнее время АКБ дополнительно разряжается из-за низких температур воздуха. В реальности роль играет не низкая температура среды, а замедление химических процессов в элементе питания в результате морозов.

Как заряжать аккумулятор зарядкой.

Зарядка аккумулятора автомобиля – это, по сути, зарядное устройство (ЗУ), преобразователь электроэнергии, который производит заряд электрических аккумуляторов из внешнего энергетического источника. Наиболее простые ЗУ включают в себя только два элемента – понижающий трансформатор и диодный мост. Переменное напряжение (220В) поступая в ЗУ, преобразуется в постоянное (15В), за счет трансформатора и диодного моста. Данного вольтажа хватает для зарядки кислотного АКБ.

Таблица зависимости напряжения и степени зарядки аккумулятора.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)

Напряжение, В (в отсутствии нагрузки)

Напряжение, В (с нагрузкой 100 А)

Степень заряда АКБ, %

Температура замерзания электролита, гр. Цельсия

1,11

11,7

8,4

0

-7

1,12

11,76

8,54

6

-8

1,13

11,82

8,68

12,56

-9

1,14

11,88

8,84

19

-11

1,15

11,94

9

25

-13

1,16

12

9,14

31

-14

1,17

12,06

9,3

37,5

-16

1,18

12,12

9,46

44

-18

1,19

12,18

9,6

50

-24

1,2

12,24

9,74

56

-27

1,21

12,3

9,9

62,5

-32

1,22

12,36

10,06

69

-37

1,23

12,42

10,2

75

-42

1,24

12,48

10,34

81

-46

1,25

12,54

10,5

87,5

-50

1,26

12,6

10,66

94

-55

1,27

12,66

10,8

100

-60

В конструкцию ЗУ очень часто включают дополнительные датчики (амперметр и вольтметр) и регуляторы (напряжения и силы тока). Они помогают более точно подобрать вольтаж для каждого отдельного аккумулятора. Хотя имеются уже ЗУ с автоматической регулировкой, которые сами подстраиваются под конкретный АКБ.

Условия зарядки аккумулятора.

Какие условия нужно учитывать при зарядке аккумулятора?

Это простые параметры, которые обязательно нужно учитывать. Перед зарядкой аккумулятора, нужно учитывать несколько простых параметров:

  • Оптимальной силой тока для зарядки является показатель в 10% от номинальной емкости кислотного АКБ. Например, если емкость аккумулятора составляет 80Ач, то сила тока при зарядке должна составлять 8А.
  • Напряжение на клеммах зарядного устройства должно быть на 10% выше от напряжения батареи. Т.е. если напряжение на клеммах аккумулятора (он должен быть полностью заряжен) составляет 12,6В, то на клеммах ЗУ оно должно составит 13,86В.
  • Для быстрой зарядки аккумуляторной батареи нужно использовать электричество с силой тока в 20-30А. Но, такую зарядку не желательно производить, так как она очень сильно повреждает аккумулятор.
  • Заряжая гелиевый аккумулятор нельзя превышать напряжение в 14,2В. Данный показатель является критическим для АКБ.

Теперь перейдем к самой зарядке аккумулятора.

Правильная зарядка аккумулятора

Многие автолюбители заряжают кислотный аккумулятор на дому. Этот процесс требует соблюдения определённых условий для соблюдения безопасности.

Перед начальным этапом нужно удостовериться в цельности АКБ и в том, что батарея не имеет заряда. Для этого перед процессом произведите визуальный осмотр на то, что в корпусе АКБ отсутствуют изъяны.

Если вы обнаружили повреждения – это может означать, что электролит вышел, и такой АКБ не подлежит ремонту или восстановлению. Рабочий АКБ также нужно освободить от грязи, пыли и налёта. Проделать это можно с помощью влажной губки, смоченной в мыльной воде. Дополнительно должна быть очищена вентиляция в крышке АКБ.

Некоторые аккумуляторы вмещают в себя индикаторы, наклейка для значений этих обозначений стандартно находится на крышке АКБ. Такой индикатор может показывать границы электролита, плотность электролита и уровень заряда аккумулятора. Дополнительно АКБ можно протестировать на зажимах. При пустом АКБ напряжение покажет значение ниже установленного нормами.

Не забудьте сверить границы электролита перед рабочим процессом. Для этого нужно открутить верхушки на банках аккумулятора (можно вручную). Электролит должен быть беспримесный, однородный и полностью закрывать пластины. Если количество электролита недостаточное – нужно долить в электролит дистиллированной воды вручную.

Как долго заряжать кислотный аккумулятор

Аккумулятор воспринимается заряженным до конца, когда начинает кипеть электролит . Средний показатель времени зарядки обычно составляет для стандартных аккумуляторов 9 часов. Но этот показатель разнится в зависимости от типа аккумулятора и от его уровня заряженности на момент начала процесса подзарядки.

Не рекомендуют производить перезаряд АКБ, так как вследствие этого образуется накипь на свинцовой пластинке. После чего батарея может испортиться без возможности восстановления. Для того, чтобы этого избежать, нужно перед началом процесса тестировать высоту электролита и его плотность, особенно в прохладное время года.

При высоких показателях температуры воздуха заряд АКБ производится при показаниях ёмкости от 50%, при более холодном температурном режиме этот показатель обычно равняется 25%.

АКБ стоит очистить от грязи, пыли и накипи не только перед началом зарядки, но и после, так как в процессе подзарядки на поверхности могут остаться следы кислоты.

Очистить аккумулятор можно мыльным или содовым раствором. Эту процедуру нужно проводить в перчатках из соображений безопасности. При этом старайтесь, чтобы раствор не протёк в банки АКБ.

Весь процесс довольно простой, и, если работать, соблюдая все инструкции, работа аккумулятора будет долгой и хорошо налаженной.

Как протестировать уровень заряда аккумулятора

Выносливость аккумулятора характеризуется напряжением, эти данные являются основополагающими для замеров уровня заряда АКБ.

Напряжение можно протестировать двумя способами: измерением показаний на клеммах и замерами плотности электролита.

Показания на клеммах

Это самый простой и доступный метод. Он ориентируется на показатель значений, которые измеряются на контактах аккумуляторной батареи вольтметром – специальным измерительным прибором. Он покажет точное значение, вплоть до сотых долей вольта.

Для замера батарея должна находиться в состоянии покоя 4-5 часов, и только после этого можно проводить измерения. Обычный уровень напряжения для кислотных аккумуляторов составляет 12,5-12,9В. Для более точных измерений ориентируйтесь на вышеуказанную таблицу.

Есть способ замера с более высокой точностью с участием специальных ЗУ с памятью и микропроцессором. Они имеют возможность отследить несколько серий заряда и разряда батареи.

Этот метод является максимально точным, и так вы сможете сэкономить средства при сервисе батареи.

Плотность электролита

Второй метод заключается в замерах плотности жидкого электролита. Соответственно, это метод подойдёт только для аккумуляторов с электролитом. Электролит состоит из 65% дистиллята и 35% серной кислоты.

При разрядке АКБ понижается плотность серной кислоты. Чем выше разряд, тем больше уменьшается плотность. Эти коэффициенты находятся в постоянной связке.

Плотность электролита вы можете замерить особым прибором – ареометром. При степени полноценного заряда аккумулятора 12,7В и средней температуре воздуха плотность электролита будет колебаться в пределах 1,27-1,28 г/см3.

Существует специальная таблица данных, показывающая зависимость заряда АКБ от плотности электролита:

Степень заряда, % Плотность электролита, г/см3
10 1,13
20 1,14
30 1,16
40 1,17
50 1,19
60 1,20
70 1,21
80 1,23
90 1,24
95 1,25
100 1,27-1,28

Чем более высокую плотность имеет электролит, тем более стойкой батарея останется в режиме холода. В регионах с холодными климатическими условиями плотность электролита принудительно увеличивают до отметки 1,30 г/см3.

Однако, предельно допустимое значение – 1,35 г/см3, в противном варианте кислота может расплавить пластинки.

Замеры под нагрузкой

Иногда АКБ обладает возможностью запуска двигателя даже при опустившемся напряжении. Но важно, чтобы после запуска генератор обеспечил её дальнейший заряд.

В процессе зажигания в АКБ заряд уходит на стартер, так как подаётся высокий ток. При хорошо работающем аккумуляторе реставрация батареи совершается за 5 секунд.

Напряжение на хорошо работающей батарее пребывает в диапазоне 12,6-12,9В. Но эти данные не всегда правильно оценивают состояние АКБ. Может возникнуть такой эффект, когда в тихом состоянии напряжение в батарее хорошее, а под действием нагрузки резко снижается, и заряд заканчивается быстро.

Поэтому есть смысл иногда проводить замеры под нагрузкой. Для этого пользуются нагрузочной вилкой. Это помогает понять, насколько хорошо аккумуляторная батарея удерживает зарядку.

Вилка представляет собой устройство с нагрузочной спиралью, контактными щупами и вольтметром. Прибор создаёт имитацию пускового тока, при этом производя напряжение, которое в 2 раза выше ёмкости батареи.

При ёмкости АКБ 50 Ач происходит нагрузка до 100А. Такие замеры делают на полноценно заряженной АКБ. Через 5 секунд прибор выдаёт результат.

Учитывая, что показатель нагрузочного напряжения меньше, при работающем аккумуляторе этот показатель будет 10В, а при плохо работающем аккумуляторе составит 9В и меньше.

Источники


  • https://usbravo.ru/tablitsa-stepeni-zaryadki-akb-po-napryazheniyu/
  • https://ilifia-club.ru/dvigatel/zaryad-akkumulyatora-po-napryazheniyu-tablica.html
  • https://gyroscooter-izhevsk.ru/dvizhok/zaryad-akkumulyatora-po-napryazheniyu-tablica.html
  • https://carbatt.ru/normalnoe-napryazhenie-razryazhennogo-i-zaryazhennogo-akkumulyatora-avto-pri-raznyh-rezhimah-i-sostoyanii-akb
  • https://3batareiki. ru/akkumulyatory/avtomobilnye-akkumulyatory/kakoye-napryazheniye-dolzhno-byt-na-akkumulyatore
  • https://www.calc.ru/Zaryadka-Akkumulyatora.html
  • https://avtobak24.ru/stepen-zaryada-akkumulyatora-po-napryazheniyu-tablica-kak-opredelit

Авто аккумулятор напряжение полностью заряженного

Содержание

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Без нагрузки: что показывает тестер при 100% заряде

12,6-12,7 Вольт при +20…+25°C. Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.

Сразу после отключения крокодилов зарядного устройства разность потенциалов несколько выше. Конкретной цифры нет. К примеру, у AGM она может быть в районе 13,8-14,8 В, у EFB и кальциевого – 13,8-14,4 В.

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.


Проблема в том, что у каждого АКБ свой показатель в А*ч, а единого напряжения, соответствующего 100% заряду под нагрузкой – нет. Таблиц тоже нет, зато есть еще одна головная боль. Отсутствуют единые требования к изготовлению нагрузочных вилок. В результате, можно купить прибор, потребляющий, скажем, 200 А или 100 А. И тогда вовсе возникает путаница.

Остается полагаться на реальные данные, которые берутся из опытов. Известно, что обычная батарея на 55 А*ч считается полностью заряженной, если нагрузочная вилка выдает 10,5 В, при этом:

  • Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
  • Температура окружающей среды – около +15°C.
  • Нагрузка – 100 А.

В дополнение к вольтажу: плотность электролита заряженной АКБ

С эпохи дефицита батарей известно, что напряжение заряженного аккумулятора автомобиля напрямую зависит от плотности электролитической жидкости. С тех пор ничего не изменилось. Электролит – это по-прежнему смесь серной кислоты и дистиллированной воды, а ареометр – прибор №1 в комплекте юного аккумуляторщика.

1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В. Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%. Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:

  • При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
  • Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
  • При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.

В холодных регионах принято добавлять в электролит серную кислоту, благодаря чему повышается его плотность. При 1,30-1,32 г/см3 напряжение аккумулятора автомобиля на морозе должно быть 12,9 В без нагрузки (температура: -10…-15°C). Увеличивая концентрацию сернокислого компонента, не стоит превышать 1,35 г/см3, иначе он начнет разъедать пластины.

К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:

  1. Уменьшается плотность электролитической жидкости в банках.
  2. Аккумулятор быстро разряжается и быстро заряжается.
  3. Пластины покрыты белым слоем.

Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ. Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.

Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.

Что делать, если разность потенциалов ниже 12,6 В

  • Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
  • Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Интересные факты из эксплуатации аккумуляторных батарей

Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.

Батарея и стартер

Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.

Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет.
Результат получен при определенных условиях:

  • Емкость АКБ – 60 А*ч.
  • Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
  • Батарея ночевала на улице.
  • Длительность 1 попытки безуспешного запуска – 10 секунд.
  • Машина – Lada Priora.
  • Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.

Мультиметр – аккумулятор – ЗУ

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.

Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.

Напряжение автомобильного аккумулятора, так же, как и его емкость – это основной параметр, на который должен обращать внимание автолюбитель. Напряжение может многое сказать о здоровье батареи, и может подсказать какие, при необходимости, можно внести вмешательства в её работу для устранения потенциальных неполадок.

Напряжение заряженного автомобильного аккумулятора обычно равно 12.65 В. Но оно варьирует, и это в порядке вещей. Есть некие диапазоны значений, и ориентироваться нужно именно на пороговые значения, за которые опасно заходить.

В этой статье речь пойдет об измерении напряжения автомобильной аккумуляторной батареи с помощью нагрузочной вилки. Это устройство состоит из двух контактов, вольтметра, сопротивления и ручки. Чтобы измерять напряжение, действуем следующим образом. Убираем весь возможный мусор с аккумулятора, очищаем клеммы, желательно до блеска. Далее подключаем наш прибор, плюс на плюс, минус на минус. Меряем каждую банку, фиксируем напряжение без сопротивления нагрузки.

Вам должно быть известно, что автомобильная аккумуляторная батарея в целом, в нормальном рабочем режиме, должна выдавать около 12,2 В на выходе. А каждая банка при этом должна выдавать около 2 В, не меньше. Если аккумулятор заряжен, или, по крайней мере, напряжение у него нормальное, то батарею можно проверить нагрузкой. Соответственно, при снижении напряжения аккумулятор требует подзарядки. При замере нагрузкой нужно на каждую банку давать нагрузочное сопротивление.
Сопротивление подбирается из расчета емкости самой аккумуляторной батареи, это важно. Для аккумуляторной батареи емкостью 100 Ач сопротивление подбирается около 0,010 Ом, для 50 Ач – примерно 0,020 Ом. Подсоединяем нашу вилку к каждой банке, замеряем значение около 5 секунд. Важно, чтобы был хороший контакт с клеммами. Напряжение каждой банки должно быть не ниже 1,8 В.
Очень важно при работе с аккумуляторной батареей соблюдать строгие меры безопасности. Нельзя допускать попадания электролита на кожу, работать нужно только в резиновых перчатках, сама батарея должна быть чистой.

Вполне возможно, что после измерения напряжения оказалось, что батарея имеет низкий заряд. Если после зарядки напряжение не выросло, или батарея при нормальном напряжении очень быстро теряет ток, то её можно попытаться восстановить, используя специальные присадки и специальный метод зарядки. Если же батарею никак не удается раскачать, то тогда следует её заменить – её износ будет лишь увеличиваться со временем, и резко.

Итак, напряжение полностью заряженного автомобильного аккумулятора равняется примерно 12,65 В, а вот пороговые 8 В уже могут говорить о полном (а часто и невосполнимом) разряде батареи. И перезаряд, и сильный разряд очень вредны для батареи, и такие значения с каждым циклом буквально в разы сокращают срок эксплуатации автомобильной аккумуляторной батареи.

Чем, собственно, так губителен сильный разряд батареи? При сильном разряде концентрация серной кислоты в электролите разительно падает, а это в свою очередь приводит к образованию осадка кристаллов сульфата свинца, а они просто выходят из дальнейшей химической реакции – они становятся нейтральным компонентом, и вернуть их в оборот уже нельзя. К тому же, низкая концентрация кислоты делает электролит очень похожим на воду, и такой электролит очень легко замерзает при низкой температуры – это практически стопроцентный разрыв аккумуляторной батареи – с такой батареей даже после запайки уже нереально что-то сделать. У перемерзшей батареи пластины закорочены практически везде.

Стоит также сказать, что особенно чувствительны к таким скачкам напряжения герметичные необслуживаемые батареи. В их нельзя влиять на плотность электролита, а значит потенциально их срок службы меньше, если служат они в суровых условиях. Рекомендуется зимой такие батареи почаще подзаряжать, и ни в коем случае не доводить их до глубокого разряда.

Стоит помнить, что напряжение заряженного автомобильного аккумулятора составляет 12,65 В, а дальнейший перезаряд ничего хорошего батарее не даст. Если вы не отключаете зарядное устройство после того, как аккумуляторная батарея уже около двух часов практически не принимает ток, то вполне может закипеть электролит, а это приведет к осыпанию пластин, а теоретически батарея и вовсе может взорваться, ведь при закипании электролита газ начинает выделяться особенно бурно.
Рекомендуется использовать автоматическое импульсное зарядное устройство. С таким устройством Вы не будете привязаны к процессу зарядки, оно само определит конец зарядки и отключит подачу энергии на батарею. Так Ваша батарея прослужит Вам дольше, а срок работы современных батареи равен 5-7 лет.

По напряжению аккумулятора можно судить о степени заряженности АКБ, поэтому следует научиться правильно определять эту величину на клеммах источника электроэнергии. В этой статье будут описаны основные методы измерения этого параметра с помощью мультиметра, а также будут приведены эталонные значения напряжения на батареях различной конструкции.

Напряжение аккумулятора под нагрузкой

Напряжение аккумулятора под нагрузкой будет ниже, чем в состоянии покоя. По этому показателю можно также судить об исправности батареи. Если после подключения нагрузочной вилки контрольный прибор покажет менее 9 В, то АКБ разряжена и ее необходимо зарядить. Если после повторения процедуры ситуация не изменится, то батарею в ближайшее время нужно будет заменить новой.

Если нет возможности применить нагрузочную вилку, для проведения тестирования аккумулятора под нагрузкой, то можно воспользоваться цифровым мультиметром, а в качестве нагрузки включить стартер двигателя.

Если напряжение в бортовой сети при включении стартера упадёт ниже 9 В, то в этом случае также потребуется зарядить АКБ с помощью ЗУ. Также стоит проверить элементы проводки и потребители электроэнергии на исправность. Если нет утечки электричества в системе, а при полностью заряженной батарее будет снова наблюдаться чрезмерное падение напряжения, то аккумулятор стоит заменить.

Если мощные потребители электроэнергии не будут подключаться к аккумулятору, то напряжение под незначительной нагрузкой слишком сильно изменяться не будет.

Напряжение аккумулятора без нагрузки

Напряжение аккумулятора, к которому не подсоединены потребители электроэнергии, составляет 12,6 – 12,8 В. Если напряжение в состоянии покоя меньше этого показателя, то это будет говорить о том, что батарея разряжена или в некоторых банках имеется короткое замыкание. Эксплуатация АКБ с пониженным уровнем заряда непременно приведёт к образованию на пластинах сернокислого свинца, что станет причиной значительного падения ёмкости устройства.

Чтобы произвести точные измерения напряжения аккумулятора без нагрузки следует обязательно снять клеммы с выводов батареи непосредственно перед подключением измерительного прибора.

Напряжение заряженного аккумулятора

Если аккумулятор полностью заряжен, то величина напряжения будет зависеть от модели АКБ. Если эксплуатируется обычная сурьмянистая батарея, то минимальное значение этого показателя должно быть 12,6 В.

У кальциевого аккумулятора этот показатель может быть немного выше, а на клеммах гелевой батареи, этот параметр не должно опускаться ниже 13 В. При отклонении этого показателя от нормы АКБ необходимо зарядить током равным 10% от ёмкости батареи.

Если напряжение аккумулятора замеряется при работающем двигателе, то показания прибора будут значительно выше. При исправном аккумуляторе и реле-регуляторе напряжение на клеммах может достигать максимального значения в 14 В.

Нормальное напряжение аккумулятора

Нормальное напряжение АКБ – это показатель, который отображён в документации к источнику электроэнергии. Если при покупке новой батареи, её не удаётся зарядить до указанного в инструкции значения, то такая неисправность будет являться гарантийным случаем.

Если на автомобиле исправен реле-регулятор и генератор, то АКБ, во время эксплуатации машины, будет автоматически заряжаться до нормального уровня. Желательно на протяжении всего срока эксплуатации стремиться к использованию батареи только при наличии нормального напряжения на клеммах. При значительных отклонениях этого параметра в меньшую сторону в зимнее время года, электролит в разряженном аккумуляторе может полностью замёрзнуть, а летом будут более интенсивно разрушаться свинцовые пластины.

Уровень заряда у сурьмянистых и гибридных АКБ при напряжении в Вольтах
Темперптура
электролита
100% 75% 50% 25% 0%
48,9 12,663 12,463 12,253 12,073 11,903
43,3 12,661 12. ,461 12,251 12,071 11,901
37,8 12,658 12,458 12,248 12,068 11,898
32,2 12,655 12,455 12,245 12,065 11,895
26,7 12,650 12,45 12,240 12,060 11,890
21,1 12,643 12,443 12,233 12,053 11,883
15,6 12,634 12,434 12,224 12,044 11,874
10 12,622 12,422 12,212 12,032 11,862
4,4 12,606 12,406 12,196 12,016 11,846
-1,1 12,588 12,388 12,178 11,998 11,828
-6,7 12,566 12,366 12,156 11,976 11,806
-12,2 12,542 12,342 12,132 11,952 11,782
-17,8 12,516 12,316 12,106 11,926 11,756
Уровень заряда у Кальциевых, AGM и GEL АКБ при напряжении в Вольтах
Темперптура
электролита
100% 75% 50% 25% 0%
48,9 12,813 12,613 12,416 12,013 11,813
43,3 12,811 12,611 12,411 12,011 11,811
37,8 12,808 12,608 12,408 12,008 11,808
32,2 12,805 12,605 12,405 12,005 11,805
26,7 12,8 12,6 12,4 12,0 11,8
21,1 12,793 12,593 12,393 11,993 11,793
15,6 12,784 12,584 12,384 11,984 11,784
10 12,772 12,572 12,372 11,972 11,772
4,4 12,756 12,556 12,356 11,956 11,756
-1,1 12,738 12,538 12,338 11,937 11,738
-6,7 12,716 12,516 12,316 11,916 11,716
-12,2 12,692 12,492 12,292 11,892 11,692
-17,8 12,666 12,466 12,266 11,866 11,666

Напряжение разряженного аккумулятора

Если напряжение аккумулятора менее 11,6 В, то АКБ считается полностью разряженной. В этом случае эксплуатация источника электроэнергии невозможна и для восстановления его работоспособности потребуется использовать зарядное устройство, работающее от сети 220 В.

Практически все свинцовые АКБ чувствительны к полному разряду. Кислотно кальциевые аккумуляторы способно потерять значительную часть своей емкости даже после однократного глубокого разряда. Сурьмянистое устройство обладает большое терпимостью. Наиболее устойчивы к полному разряду являются гелевые и AGM батареи.

Напряжение аккумулятора зимой

Зимой, постоянный недозаряд батареи может привести к значительному уменьшению плотности электролита, вследствие чего жидкость внутри банок может замёрзнуть. Замерзание электролита, во многих случаях, приводит к полной неработоспособности источника электроэнергии. Чтобы этого не произошло в зимний период на клеммах должно быть не менее 12,5 В.

Если эксплуатируется обслуживаемая модель аккумулятора, то уровень заряженности батареи можно контролировать без использования вольтметра. Достаточно производить регулярные замеры плотности электролита, которая у полностью заряженной АКБ должна составлять около 1,28 г/см3.

Зависимость напряжения от плотности электролита

Уровень заряда батареи напрямую зависит от плотности электролита. Если АКБ является обслуживаемой, то уровень заряженности можно довольно точно померить без использования тестера. С помощью ареометра плотность замеряется забором небольшого количества электролита с каждой банки устройства. Максимальная плотность смеси серной кислоты и воды в полностью заряженном аккумуляторе составляет 1,3 г/см3.

Придерживаться этого показателя следует, если машина эксплуатируется на морозе. В летнее время может эксплуатировать АКБ при плотности 1,26 г/см3 и выше. Если плотность электролита находится в этих пределах, то напряжение на клеммах будет около 12,7 В. При падении плотности происходит и пропорциональное снижение разности потенциалов на клеммах аккумулятора.

Особенно сильно этот показатель может снизиться при наличии негерметичных мест в корпусе батареи, через которые часть электролита будет вытекать. Восстановить уровень электролита можно будет за счёт добавления дистиллированной воды.

Как проверить напряжение аккумулятора мультиметром

Замерить рабочее напряжение на клеммах аккумулятора можно с помощью вольтметром, который является одной из функций мультиметра.

Аккумуляторная батарея является источником постоянного тока, поэтому перед началом измерительных работ следует перевести прибор в положении «DC». Также следует установить ограничение по напряжению 20 В, чтобы можно было произвести более точные измерения.

После правильной подготовки измерительного прибора достаточно будет соединить чёрный щуп с минусом, а красный – с плюсом АКБ, чтобы прибор показал напряжение постоянного тока. Если перепутать щупы, то значение будет отрицательным.

Напряжение аккумулятора автомобиля: таблица степени заряда

Напряжение аккумулятора и его энергоемкость являются главными параметрами, на которые в первую очередь необходимо обращать внимание. Также, можно узнать степень заряда аккумулятора по напряжению, но для этого автовладелец должен осуществлять контроль над значением напряжения аккумулятора автомобиля. Если не забывать про выполнение этой процедуры, то можно увеличить эксплуатационный срок устройства и избавить себя от негативных последствий его разреженности.

Из нашей статьи вы сможете узнать, что из себя представляет напряжение автомобильного аккумулятора, какое значение считается нормальным, какое напряжение должно быть на заряженном аккумуляторе, какое бывает напряжение аккумулятора при работающем двигателе, а также процедуру определения заряда аккумулятора по напряжению через таблицу.

Напряжение заряженной АКБ

Питание на заряженном аккумуляторе автомобиля выполняется при помощи генератора. Однако в этом случае нужно учитывать одно обстоятельство: обеспечить полное функционирование АКБ таким методом возможно только в том случае, если проехать на авто не меньше 100км. Поэтому нужно не забывать про важность этой процедуры и выполнять проверку аккумулятора автомобиля по напряжению вовремя.

Сколько вольт должно быть на заряженном аккумуляторе

Сколько вольт должен показывать заряженный аккумулятор и какое напряжение должно быть на аккумуляторе для полноценной работы прибора? Напряжение заряженного автомобильного аккумулятора, равное 12,5В-12,9В, говорит о том, что батарея готова на 100% к использованию. Прибор с таким значением не нужно подсоединять к ЗУ, поскольку может произойти выкипание электролита, а это может привести к негативным последствиям. Покупая АКБ в магазине, учитывайте, что напряжение полностью заряженного аккумулятора автомобиля должен быть равен 12,6В. Однако при покупки батареи вам может встретиться вольтаж, равный 12,5В, но не нужно расстраиваться, поскольку это базовое состояние для устройства, которое продолжительное время не использовалось.

Что делать, если разность потенциалов ниже 12,6 В

  • Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
  • Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Напряжение заряженного автомобильного аккумулятора без нагрузки

Каким должен быть значение напряжения аккумулятора автомобиля без подключения нагрузки? В большинстве случаев, без применения дополнительной нагрузки, вольтаж равен 12,6В. Однако в некоторых случаях, при завершении зарядки, аккумулятор автомобиля может выдавать вольтаж до 13,2В.

Существуют батареи, у которых написано значение вольтажа на каждой банке АКБ. Здесь необходимо внимательно изучить следующее: электролитическая плотность в банках должна быть одинаковой, однако возможна маленькая неточность в пределах 0,02г/см3. Напряжение АКБ в таком случае составляет 1,9В. Если оно проседает до значения менее 1,7В, то банка прибора вышла из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:

  1. Уменьшается плотность электролитической жидкости в банках.
  2. Аккумулятор быстро разряжается и быстро заряжается.
  3. Пластины покрыты белым слоем.

Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ. Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.

Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.

Сколько ампер в заряженной АКБ

Чтобы ответить на вопрос, какое напряжение должно быть у аккумуляторов, надо рассмотреть данные АКБ, которые размещены на самом приборе. Нужно посмотреть на такие важные характеристики, как напряжение заряженного аккумулятора автомобиля без нагрузки и энергоемкость устройства. Если вольтаж равен 65ампер/час, то батарея во время подзарядки может отдавать ток 5А в течение 11ч. Чтобы узнать число ампер, необходимо подсоединить изделие к ЗУ.

Но нужно учитывать, что показатели тока у различных батарей могут серьезно различаться. Все зависит от дополнительной нагрузки. Чем больше ее значение, тем больше энергии отдает АКБ. Также вольтаж на заряженном аккумуляторе автомобиля находится в зависимости от температуры. Так при температурах меньше 0˚С, батарея начинает выполнять свои функции хуже, поскольку снижается скорость прохождения хим. реакций.

Чтобы добиться нормального напряжения АКБ под нагрузкой, производители стали разрабатывать технологию хорошего соприкосновения раствора с пластинами, которые изготавливают из специальных материалов.

Полезные рекомендации

Рекомендации, которые пригодятся при эксплуатации, обслуживании АКБ для продления времени его работы:

  • время от времени тестируйте батарею и как можно чаще (хотя бы раз в квартал) выполняйте подзарядку от сети;
  • следите за исправностью генератора, проводов, функции регулировки напряжения авто для нормального заряда элемента питания во время поездок;
  • замеряйте токовые утечки;
  • замеряйте плотность электролитного вещества после полной зарядки, сравнивайте цифры из таблицы выше, исправляйте ситуацию, если это нужно;
  • держите автоаккумулятор в чистоте, чтобы минимизировать ток утечки.

Не замыкайте выводные выходы автомобильной батареи накоротко, поскольку последствия в данном случае будут плачевными.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Если вольтаж варьируется от 12,5В до 13,2В, то, значит, параметр находится в нормальном состоянии.

Последнее значение появляется после зарядки. За 12ч перерыва функционирования автомобиля, вольтаж составляет 12,6В-12,8В. Чтобы узнать точно, надо оставить машину в покое на 12ч. Перед измерением необходимо снять 1 клемму с батареи. Держать заряд новый аккумулятор с энергоемкостью, к примеру, 50 А/ч сможет, при отсутствии морозов, 141 сутки.

Под нагрузкой

Чтобы узнать вольтаж АКБ, надо приобрести специальный прибор. Однако он позволяет узнавать только готовность батареи к дальнейшему функционированию и степень зарядки АКБ. Это изделие не применяется для определения энергоемкости. По этой причине уточнить срок службы батареи через это изделие никак нельзя.

Прибор имеет следующую комплектацию, в которую входит:

  • корпус со встроенным прибором, мультиметром;
  • спирали, которые осуществляют сопротивление;
  • кабели, которые имеют на концах «крокодилы» для удобства подключения к АКБ;
  • переключатель.

Существует 2 вида таких изделий: цифровые, которые показывают параметр на дисплее, и аналоговые, показывающее значение при помощи стрелки. Первый тип лучше, поскольку выдает более точное значение, по сравнению со вторым. Большинство нагрузочных вилок функционируют при плюсовой температуре от 1˚С до 35˚С. Но встречаются изделия, которые могут неплохо работать даже при -25˚С, но правда стоимость такого прибора будет в разы выше, чем обычные аппараты. Изделие может создавать ток от 100А до 200А.

Выполнять проверку батареи посредством нагрузочной вилки можно в течение 10 секунд, хотя по гармонизированным стандартам проверку можно осуществлять 20 секунд.

Плотность электролита

Выбор оптимального значения плотности электролита зависит от целого ряда факторов, среди которых решающее значение имеют климатические условия. Для различных регионов страны этот показатель выбирается с учетом следующих установочных данных:

  • в районах с умеренным климатом он должен быть на уровне 1,25-1,27±0,01 г/см3.
  • в регионах с холодными зимами с температурами до минус 30 градусов этот показатель выбирается из расчета на 0,01 г/см3 больше предыдущего значения;
  • в местностях с в жарким субтропическим климатом его значение должно быть на 0,01 г/см3 меньше.

Дополнительная информация: В регионах, где нередки сильные морозы (до -50 °С), чтобы не заморозить аккумулятор – придется повысить плотность от 1,27 до 1,29 г/см3.

Данные о плотности электролита приводятся в специальных таблицах, публикуемых во многих источниках в Интернете.

Таблица плотности

Общий вид сводных данных приводится ниже:

Показатели плотности приводятся с разделением по климатическим зонам. Кроме того, они различаются в зависимости от состояния электролита. Во второй колонке указывается значение для заливаемого (свежего) раствора, а в третьей – после зарядки автомобильного аккумулятора выбранным значением зарядного тока.

Нужное значение плотности при зарядке и после нее выбирается с небольшим запасом в сторону увеличения. Это позволяет учесть случайное понижение температуры и исключить возможность замерзания АКБ в зимний период. Летом же следует действовать наоборот – выбирать меньшее значение. В противном случае повышенная плотность может привести к закипанию раствора.

КЛИМАТ И ВРЕМЯ ГОДА ПРИ ИЗМЕРЕНИИ ПЛОТНОСТИ ЭЛЕКТРОЛИТАПЛОТНОСТЬ (г/см3)
Аккум. заряженАккум. разряжен
На 25%На 50%
Очень холодный
(температура в январе от -50оС до -30оС)
1,301,261,22
Холодный
(температура в январе от -350оС до -15оС)
1,281,241,20
Умеренный
(температура в январе от -15оС до -8оС)
1,281,241,20
Теплый влажный
(температура в январе от 0оС до +4оС)
1,231,191,15
Сухой жаркий
(температура в январе от -15оС до +4оС)
1,231,191,15

В данной ситуации следует научиться находить «золотую середину» между двумя крайностями. С одной стороны высокая плотность чревата сокращением срока службы аккумуляторной батареи. С другой – ее низкий показатель приводит к уменьшению напряжения и к затрудненному пуску двигателя. При этом не следует забывать о том, что при выборе нужной плотности обязательно учитывается емкость аккумулятора.

При работающем двигателе

При функционирующем двигателе авто более 10минут, вольтаж будет составлять от 13,5В до 14,5В. В этом случае, параметр будет несколько больше обычного, поскольку работает генератор авто. Начать проверять значение вольтажа необходимо после работы двигателя более 20 минут. Затем нужно включить элементы, которые расходуют автомобильную энергию:

  • очистители стекла;
  • обогреватель лобового стекла;
  • печку;
  • дальний свет;
  • автомагнитолу.

После этого значение должен немного измениться (примерно на 0,2В). Если значение сильно уменьшилось, то, скорее всего, у вас генератор находится в неисправном состоянии или бывает другая ситуация, например, если вы используете сабвуфер или другой мощный прибор, и генератор не может справиться с такой нагрузкой, по этой причине вольтаж начинает проседать. В таком случае имеется только одно решение – купить более мощный генератор.

Инструменты для измерения

Мультиметр

Для выполнения замера напряжения автомобильного аккумулятора понадобится обыкновенный вольтметр, но лучше всего использовать мультиметр – многофункциональный прибор, измеряющий постоянное и переменное напряжение, сопротивление и изменение силы постоянного тока.

Мультиметр позволяет проверить не только напряжение, но и утечку тока. Такой прибор может не раз пригодиться при работе с электрическими приборами, к тому же стоит он недорого и продается в любых магазинах электроники.

Клеммы аккумулятора перед снятием замеров нужно будет очистить от скопившейся пыли и грязи, а саму батарею извлечь из автомобиля. Все дальнейшие манипуляции будут производиться либо дома, либо в гараже – там, где удобнее.

На мультиметре необходимо включить соответствующий режим, установив значение 20 В. Далее нужно подсоединить черный щуп на минусовую клемму, а красный – на положительную. После этого на экране мультиметра высветится значение напряжения. Ничего критичного не случится, если перепутать провода – на дисплее просто не высветится никакой информации.

Важно! Измерение таким способом не даст сведений о работоспособности аккумулятора – для этого дополнительно необходимо применять нагрузку.

Нормальное напряжение аккумулятора автомобиля зимой

Из-за зимних морозов значение электролитической плотности АКБ начинается изменяться. При этом вольтаж будет зависеть от того, сколько процентов заряда имеет АКБ. Если процент большой, то значение будет увеличиваться, а если зарядки мало, то параметр снизится, а из-за этой причины запустить двигатель будет проблематично.

У автовладельцев имеется такая точка зрения, что зимой этот параметр серьезно снижается, но на самом деле это не так, при морозе химические реакции начинают работать медленнее.

При отрицательной температуре окружающей среды в -20˚С нормальным значением напряжения является 12В. Однако из-за замедления прохождения химических реакций происходят такие изменения как:

  • Уменьшение рабочей энергоемкости АКБ машины. Она составляет половину от заявленных параметров, которые указаны на маркировке.
  • При электролитической плотности в 1,3 г/см3 вольтаж зимой достигает 12,5В.
  • Если внешняя температура воздуха меньше -25 градусов, то батарея прекращает подзаряжаться от генератора.

Для увеличения плотности батареи в транспортном средстве, который используется в северных районах, добавляют в АКБ состав концентрации сильной двухосновной кислоты.

При нахождении плотности электролита в пределе от 1,30г/см3 до 1,32г/см3, нормальным значением вольтажа аккумулятора без дополнительной нагрузки при отрицательной температуре будет 13В.

При увеличении такой концентрации, необходимо внимательно смотреть, чтобы электролитическая плотность не достигла 1,35 г/см3, так как это может вызвать поломку пластин.

Интересные факты из эксплуатации аккумуляторных батарей

Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.

Батарея и стартер

Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.

Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет. Результат получен при определенных условиях:

  • Емкость АКБ – 60 А*ч.
  • Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
  • Батарея ночевала на улице.
  • Длительность 1 попытки безуспешного запуска – 10 секунд.
  • Машина – Lada Priora.
  • Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.

Мультиметр – аккумулятор – ЗУ

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.

Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.

Графики напряжения свинцово-кислотных аккумуляторов (6 В, 12 В и 24 В)

Ниже приведены графики напряжения свинцово-кислотных аккумуляторов, показывающие состояние заряда в зависимости от напряжения для аккумуляторов 6 В, 12 В и 24 В, а также для свинцово-кислотных элементов 2 В.

Кривые напряжения свинцово-кислотного аккумулятора сильно различаются в зависимости от таких переменных, как температура, скорость разряда и тип аккумулятора (например, герметичный, залитый). График зависимости напряжения от емкости аккумулятора в руководстве по эксплуатации аккумулятора всегда должен иметь приоритет над общими усредненными значениями, перечисленными ниже.

Примечание: Оценка состояния заряда на основе напряжения холостого хода является точной только тогда, когда батареи находятся при комнатной температуре и находятся в состоянии покоя, т.е. отключены от всех нагрузок и зарядных устройств, в течение нескольких часов.

6V Диаграммы напряжения кислотной батареи.V

90% 6.33V 80% 6.26V 70% 6.20V 60% 6.11V 50% 6.05 V 40% 5.98V 30% 5.90V 20% 5.85V 10% 5.81V 0%
Таблица для печати

6V Flooded Lead Acid Batteries

99

99919999999991919999999915991599

00 699999999999999999999999199919909.4V
Voltage Capacity
6. 32V 100%
6.26V 90%
6.20V 80%
6.15V 70%
6.09V 60%
6.03V 50%
5,98V
30%
5.88V 20%
5.82V 10%
5.79V 0%
Printable Chart

Notes

6V lead acid батареи используются в некоторых устройствах постоянного тока, таких как фонари, насосы и электрические велосипеды. Вы также можете соединить два последовательно, чтобы создать аккумуляторную батарею на 12 В. Они изготавливаются путем последовательного соединения трех свинцово-кислотных аккумуляторов на 2 В.

6 В герметичные свинцово-кислотные аккумуляторы полностью заряжаются при напряжении около 6,44 В и полностью разряжаются при напряжении около 6,11 В (при максимальной глубине разряда 50 %).

6 В залитые свинцово-кислотные аккумуляторы полностью заряжены при напряжении около 6,32 В и полностью разряжены при напряжении около 6,03 В (при максимальной глубине разряда 50%).

12 В свинцовой кислотной батареи. %

12,65 В 80% 12.51V 70% 12.41V 60% 12.23V 50% 12.11V 40% 11.96V 30% 11.81V 20% 11.70V 10% 11.63V 0%
Printable Chart

12V Flooded Lead Acid Batteries

91919 В 91919 В 9191
Voltage Capacity
12.64V 100%
12.53V 90%
12.41V 80%
12. 29V 70
.0016 11,76 В 20%
11,63 В 10%
11,59 В 0%
0%
0%
91919191919191919191919191

11111111111111111119. и другие электрические системы 12В. Они широко доступны и имеют низкую начальную стоимость. Многие автомобильные и морские аккумуляторы представляют собой свинцово-кислотные аккумуляторы на 12 В. Они изготавливаются путем последовательного соединения шести свинцово-кислотных аккумуляторов на 2 В.

Насколько я могу судить, свинцово-кислотные аккумуляторы по-прежнему являются самым популярным типом аккумуляторов для самодельных солнечных электростанций. Литий-железо-фосфатные (LiFePO4) батареи в последние годы стали намного более популярными, во многом благодаря их резкому падению цен, которое мы наблюдали за последнее десятилетие.

12 В герметичные свинцово-кислотные аккумуляторы полностью заряжаются при напряжении около 12,89 В и полностью разряжаются при напряжении около 12,23 В (при максимальной глубине разряда 50%).

12 В залитые свинцово-кислотные аккумуляторы полностью заряжены при напряжении около 12,64 В и полностью разряжены при напряжении около 12,07 В (при максимальной глубине разряда 50%).

Таблицы напряжения свинцово-кислотных аккумуляторов 24 В

Герметичные свинцово-кислотные аккумуляторы 24 В (AGM и гелевые)

Напряжение Capacity
25.77V 100%
25.56V 90%
25.31V 80%
25.02V 70%
24.81 V 60%
24.45V 50%
24.21V 40%
23.91V 30%
23.61V 20%
23.40V 10%
23.25V 0%
Printable Chart

24V Flooded Lead Acid Batteries

Voltage Capacity
25. 29V 100%
25.05V 90%
24.81V 80%
24.58V 70%
24.36V 60%
24.14V 50%
23.94V 40%
23.74V 30%
23.51V 20%
23.27V 10 %
23,18 В 0 %
Таблица для печати

Примечания

24 В для солнечных батарей. Работа с более высоким напряжением помогает поддерживать низкую силу тока, экономя деньги на проводке и оборудовании. Они изготавливаются путем последовательного соединения двенадцати свинцово-кислотных элементов по 2 В или двух свинцово-кислотных аккумуляторов по 12 В.

24 В герметичные свинцово-кислотные аккумуляторы полностью заряжаются при напряжении около 25,77 В и полностью разряжаются при напряжении около 24,45 В (при максимальной глубине разряда 50 %).

24 В залитые свинцово-кислотные аккумуляторы полностью заряжены при напряжении около 25,29 В и полностью разряжены при напряжении около 24,14 В (при максимальной глубине разряда 50%).

Таблицы напряжения свинцово-кислотного элемента 2 В

Герметичные свинцово-кислотные элементы 2 В (AGM и гель)

Напряжение Capacity
2.15V 100%
2.13V 90%
2.11V 80%
2.09V 70%
2.07 V 60%
2.04V 50%
2.02V 40%
1.99V 30%
1.97V 20%
1.95V 10%
1.94V 0%
Printable Chart

2V Flooded Lead Acid Cells

12121212121200121200 212121212121212002009002V .127.0026
Voltage Capacity
2. 11V 100%
2,09 В 90%
2,07V 80%
2,05V
2,05V
2.01V 50%
1.99V 40%
1.98V 30%
1.96V 20%
1.94V 10%
1,93 В 0%
Таблица для печати

Примечания

Номинальное напряжение отдельных свинцово-кислотных элементов составляет 2 вольта (иногда указывается как 2,1 вольта). Вы можете купить свинцово-кислотные элементы на 2 В и соединить их последовательно-параллельно, чтобы создать банк батарей с желаемым напряжением и емкостью.

2 В герметичные свинцово-кислотные элементы полностью заряжаются при напряжении около 2,15 В и полностью разряжаются при напряжении около 2,04 В (при максимальной глубине разряда 50%).

2 В залитые свинцово-кислотные элементы полностью заряжаются при напряжении около 2,11 В и полностью разряжаются при напряжении около 2,01 В (при максимальной глубине разряда 50%).

3 способа проверить емкость свинцово-кислотного аккумулятора

1. Измерить напряжение холостого хода с помощью мультиметра

Плюсы: Точность

Минусы: Необходимо отключить все нагрузки и зарядные устройства и дать аккумулятору отдохнуть в течение нескольких часов

Чтобы правильно оценить емкость аккумулятора на основе напряжения холостого хода, сначала отключите все от аккумулятора и дайте ему отдохнуть при комнатной температуре в течение нескольких часов. (Университет аккумуляторов рекомендует не менее 4 часов.)

Затем просто измерьте мультиметром напряжение на клеммах аккумулятора и сравните полученное значение с диаграммой состояния заряда в руководстве по эксплуатации аккумулятора. Если в вашем руководстве по аккумулятору нет таблицы, используйте соответствующую таблицу, указанную выше.

Например, недавно я хотел проверить оставшуюся емкость принадлежащей мне герметичной свинцово-кислотной батареи 12 В 33 Ач. Батарея уже находилась в покое и при комнатной температуре — последние пару недель она лежала отключенной в моем подвале.

Итак, я схватил свой мультиметр, приготовил его для измерения напряжения постоянного тока и приложил щупы к клеммам аккумулятора. У меня получилось напряжение холостого хода 12,63 вольта.

Я не смог найти руководство по эксплуатации своего аккумулятора, поэтому я сослался на приведенную выше таблицу напряжения 12-вольтового свинцово-кислотного аккумулятора, чтобы оценить его емкость. Основываясь на этой диаграмме, я оценил, что осталось около 80% емкости.

2. Проверка удельного веса с помощью ареометра или рефрактометра

Плюсы: Точно

Минусы: Подходит только для залитых свинцово-кислотных аккумуляторов

Вы можете использовать ареометр или рефрактометр для измерения так называемого удельного веса свинцово-кислотный аккумулятор. Измерение удельного веса — еще один способ оценить состояние заряда.

Поскольку этот метод требует открытия батареи для доступа к раствору электролита внутри, он работает только с залитыми батареями.

Я когда-либо использовал только герметичные свинцово-кислотные батареи, поэтому, к сожалению, не могу объяснить вам, как это сделать. См. шаги, перечисленные в руководстве по эксплуатации вашего аккумулятора или в руководстве по эксплуатации вашего ареометра или рефрактометра.

3. Используйте контроллер заряда от солнечной батареи

Плюсы: Удобно

Минусы: Неточно

Если вы используете свинцово-кислотную батарею в системе солнечной энергии, контроллер заряда, вероятно, измеряет напряжение батареи для вас.

Возможно, вы думаете, что можете просто использовать эти показания, чтобы получить точную оценку емкости аккумулятора. К сожалению, использование напряжения батареи для оценки емкости, когда батарея подключена к зарядным устройствам и нагрузкам, очень неточна.

Напряжение батареи сильно зависит от таких факторов, как температура и скорость разрядки. Кроме того, показания напряжения батареи, выдаваемые некоторыми контроллерами заряда, могут быть неточными. Некоторые контроллеры заряда отображают только один десятичный разряд, а другие имеют большие пределы погрешности. Например, один дешевый ШИМ-контроллер заряда, который я тестировал, заявлял, что погрешность напряжения батареи составляет ± 0,2 вольта.

Тем не менее, я знаю, что большинство энтузиастов, занимающихся самодельной солнечной энергетикой, будут использовать это значение чаще всего, если не исключительно. Довольно хлопотно отсоединить все от аккумулятора и дать ему отдохнуть только для более точного измерения состояния его заряда.

Если это вы, просто имейте в виду, насколько неточным может быть этот номер. Не думайте, что по нему можно узнать точное состояние заряда аккумулятора. Просто используйте его, чтобы получить общее представление о том, близка ли ваша батарея к полной зарядке или разрядке.

Часто задаваемые вопросы о напряжении свинцово-кислотной батареи

Примечание: Повторим еще раз: рекомендуемые напряжения и диаграммы состояния заряда в руководстве по эксплуатации вашей батареи должны иметь приоритет над общими, перечисленными ниже.

Каково напряжение полностью заряженной свинцово-кислотной батареи 12 В?

12-вольтовая герметичная свинцово-кислотная батарея будет иметь напряжение холостого хода около 12,9 В при полной зарядке.

Залитая свинцово-кислотная батарея 12 В будет иметь напряжение холостого хода около 12,6 В при полной зарядке.

Чтобы точно оценить емкость аккумулятора по напряжению, необходимо сначала отключить все нагрузки и зарядные устройства от аккумулятора и оставить его при комнатной температуре на несколько часов.

Каково минимальное напряжение 12-вольтовой свинцово-кислотной батареи?

Минимальное напряжение холостого хода 12-вольтовой герметичной свинцово-кислотной батареи составляет около 12,2 В при максимальной глубине разряда 50 %.

Минимальное напряжение холостого хода 12В залитой свинцово-кислотной батареи составляет около 12,1 В при максимальной глубине разряда 50%.

Насколько можно разрядить свинцово-кислотный аккумулятор?

Многие свинцово-кислотные аккумуляторы можно разряжать только до 50 %. Разрядка их больше может привести к необратимому повреждению. Вы никогда не должны полностью разряжать свинцово-кислотный аккумулятор до 100% глубины разряда. Это может значительно сократить срок его службы.

Вот график, показывающий взаимосвязь между глубиной разряда и жизненным циклом свинцово-кислотных аккумуляторов без глубокого цикла:

Источник: PVEducation

Как видите, постоянная разрядка свинцово-кислотного аккумулятора до 100 % может значительно сократить срок его службы. .

Каково остаточное напряжение 12-вольтовой свинцово-кислотной батареи?

Плавающее напряжение герметичной свинцово-кислотной батареи 12 В обычно составляет 13,6 В ± 0,2 В.

Плавающее напряжение 12-вольтовой свинцово-кислотной батареи с заливкой обычно составляет 13,5 вольт.

Как всегда, ориентируйтесь на рекомендованное напряжение подзаряда, указанное в руководстве к вашей батарее. Некоторые бренды называют поплавок «ожиданием». Иногда плавающее напряжение даже указывается на этикетке аккумулятора.

Рекомендуемое плавающее напряжение может быть указано на этикетке вашей батареи как «напряжение в режиме ожидания» или «использование в режиме ожидания».

Как я получил числа в этих таблицах

Чтобы получить числа в приведенных выше таблицах напряжений, я просмотрел спецификации для 7 популярных марок свинцово-кислотных аккумуляторов. Я нашел диаграммы состояния заряда в каждом и усреднил их вместе для получения окончательных значений.

Вот таблицы данных, которые я использовал для герметичных свинцово-кислотных значений (2 AGM, 2 геля), вместе с номером страницы, где я нашел диаграмму напряжения:

  • Power-Sonic (стр. 10)
  • Fullriver (стр. 10) 23)
  • Universal Battery (стр. 2)
  • Renogy (стр. 4)

Вот те, которые я использовал для залитых значений:

  • Crown (стр. 6)
  • Trojan Battery (стр. 1)
  • OutBack Power (стр. 8)

Создание этих карт было далеко от точной науки. Только в нескольких таблицах данных напряжения холостого хода указаны по емкости в табличном формате с точными числами. Часто они включали график, из которого мне приходилось делать выводы. Более того, на графиках часто были широкие полосы, а не тонкие линии, как бы показывающие предел погрешности или диапазон возможных значений — то, что я пришел к выводу, что бренды хеджируют от предоставления точного числа.

Другие бренды предоставили точные цифры, но только для значений емкости 0%, 25%, 50%, 75% и 100%. Из них мне пришлось создать линейные функции для оценки значений между ними.

Сначала я рассчитал все значения для свинцово-кислотных аккумуляторов на 2 В, а затем умножил эти значения на соответствующее количество последовательно соединенных элементов, чтобы получить значения для аккумуляторов на 6 В, 12 В и 24 В. Наконец, я округлил все значения до двух знаков после запятой.

Аккумулятор Учебник | ChargingChargers.com


Несмотря на то, что на сегодняшний день существует множество химических элементов аккумуляторов, и новые типы становятся коммерчески жизнеспособными с течением времени, мы имеем дело со свинцово-кислотными типами, залитыми, AGM и настоящим гелем, поскольку они широко используются в приложениях, на которых мы специализируемся. Технология свинцово-кислотных аккумуляторов используется в коммерческих целях уже более века. Немного археологические находки соответствующих материалов в рукотворной конфигурации предполагают этот принцип был известен и использовался гораздо дольше. Их конструкция пластин из свинцового сплава и электролита из серной кислоты и воды. Аккумулятор состоит из нескольких элементов, и химический состав свинцово-кислотной кислоты диктует полностью заряженное напряжение около 2,12 вольт на элемент. Таким образом, номинальная 6-вольтовая батарея имеет три элемента с напряжением полного заряда от 6,3 до 6,4 вольт, а аккумулятор на 12 вольт имеет шесть ячеек, и напряжение полного заряда 12,7 вольт. Высококачественные, высокопроизводительные свинцово-кислотные аккумуляторы могут может иметь более высокое напряжение ячейки.

Ячейка имеет два типа пластин, одну из свинца и одну из двуокиси свинца, обе контактируют с сернокислотный электролит либо в виде жидкости, абсорбированной матом, либо в виде геля. Диоксид свинца (PbO 2 ) пластина реагирует с сернокислотным (H 2 SO 4 ) электролитом в результате образуются ионы водорода и ионы кислорода (из которых состоит вода) и сульфат свинца (PbSO 4 ) на пластине. Свинцовая пластина реагирует с электролитом (серная кислота) и оставляет сульфат свинца (PbSO 4 ) и свободный электрон. Разряд батареи (позволяющий электронам покинуть батарею) приводит к накоплению сульфат свинца на пластинах и водное разбавление кислоты. Подробнее о сульфатации и ее проблемах потом. Удельный вес электролита, измеренный ареометром в залитых батареях, указывает его родственник заряд (сила) или уровень разбавления (выделения). Обратимость этой реакции дает нам полезность свинцово-кислотный аккумулятор. Герметичные версии содержат воду, водород и т. д. при нормальном использовании. для рекомбинации и устранения проверки уровня воды и коррозии вокруг терминалы.

Зарядка аккумулятора является обратным процессом, описанным выше, и включает в себя воздействие на аккумулятор напряжения выше существующего напряжения. Чем выше напряжение, тем выше скорость заряда в зависимости от некоторые ограничения. Следует учитывать момент выделения газа, а настоящие гелевые батареи имеют более низкий пиковый заряд. напряжения, так как в геле могут образовываться пузырьки, которые не рассеиваются и приводят к повреждению батареи. Подробнее об этом в учебнике по зарядке.

Электролит может быть абсорбирован матовым материалом, поэтому свободный электролит отсутствует (батарея AGM) или может быть в гелевом формате, который также стабилизирует ее (настоящая гелевая батарея). Текущий свинцово-кислотные аккумуляторы в основном различаются как с глубоким циклом/хранением (номинальные в амперах). часов) или автомобильный тип SLI (запуск/освещение/зажигание), рассчитанный на пусковые ампер. Там также являются комбинированными типами, рассчитанными на обе функции, но они обычно имеют более низкую пусковой ток, чем у пусковой батареи того же размера группы.

Аккумуляторы SLI

Аккумуляторы SLI предназначены для кратковременного высвобождения мощного тока. (стартовая последовательность), а затем относительно быстро перезаряжаться от оборудования Система зарядки (генератор). Как правило, последовательность запуска разряжает менее 3% батареи. вместимость. Аккумуляторы SLI не рассчитаны на многократный глубокий разряд, и их жизнь значительно сокращается, когда подвергается этому. Бывают мокрые (затопленные) и полностью герметичные, необслуживаемые батареи (AGM — абсорбированный стекломат) в этом классе. Как правило, они имеют большое количество пластин, и пластины относительно тонкие. Они есть рассчитан в CA, пусковые усилители (при 32 градусах по Фаренгейту) и CCA, холодные пусковые усилители (при 0 градусах по Фаренгейту). Ф).

Аккумуляторы глубокого разряда

Аккумуляторы глубокого разряда имеют более толстые пластины для постоянного разряда. скорость, а также быть глубоко разряженными и впоследствии принимать перезарядку. Их называют Аккумуляторы для жилых автофургонов, морских судов, аккумуляторы глубокого цикла, аккумуляторы, а иногда и аккумуляторы для гольф-мобилей, поскольку они типичные рынки, к которым они применяются, а также другие. Нет смысла глубоко разрядка батарей глубокого цикла в качестве процедуры обслуживания, и у них нет памяти эффект. Обычно они измеряются в ампер-часах (ah), но могут иметь рейтинг CA и CCA, если они имеют двойное назначение или иногда используются для стартовых целей.

Свинцово-кислотные аккумуляторы глубокого разряда доступны в двух конфигурациях: влажные и герметичные. Аккумуляторная батарея с жидкостным электролитом более устойчива к перезарядке, однако она высвобождает газообразный водород при зарядке, который должен быть должным образом удален, а уровень воды должен быть часто проверял. Герметичные свинцово-кислотные аккумуляторы могут быть изготовлены из AGM (Absorbed Glass Mat) или Гелевая конструкция, и обе они иногда называются VRLA (свинцово-кислотные с регулируемым клапаном). батареи. Часто термин «гель» используется для обозначения любого действительно герметичного, поддерживающего бесплатная батарея, и эта практика вызывает недоумение у потребителей батарей, так как AGM и настоящий гель есть некоторые другие характеристики, особенно в требованиях к зарядке истинного Гель. Оба типа не требуют технического обслуживания, не допускают проливания жидкости и минимального газовыделения. Другие названия герметичных типов: голодный электролит, необслуживаемый, сухой элемент, и доказательство разлива. Большинство из них одобрены Департаментом транспорта (DOT) для авиатранспортом и классифицируются как неопасные.

На гель меньше всего влияют перепады температур, хранение при низком уровне заряда. и имеет более низкую скорость внутреннего разряда, но имеет требования к пиковому напряжению заряда, которые значительно ниже, чем у залитой или AGM батареи. Аккумулятор AGM выдержит перезарядка немного лучше, чем у Gel Cell. В категорию AGM входят Optima™ и Odyssey™, а также несколько других высокопроизводительных герметичных батареи. Меньшие батареи, которые вы найдете в домашних системах сигнализации, ящики для компьютерных ИБП (источник бесперебойного питания) и т. д., на которых написано «герметичный свинцово-кислотный», «защищенные от проливания» или «не требующие обслуживания» почти всегда являются батареями типа AGM. Если это на нем нет слова «гель» или буквы «G» в номере детали, это не гель.

Высокопроизводительные аккумуляторы

Мы упомянули высокопроизводительные батареи Optima™ и Odyssey™. Там есть и другие, такие как Rock Racing™. В этих батареях используются материалы премиум-класса. и методы строительства и добиться отличных результатов, к которым стремится цена отражать. Устройства Odyssey демонстрируют чрезвычайно высокие импульсные токи в течение первых 5 секунд. критическая особенность при запуске двигателей с большим рабочим объемом или с высокой степенью сжатия. Они также может быть полностью разряжен и перезаряжен много раз (рассчитан на 400 циклов при 80% глубина разряда). Для двойного назначения, запуска и глубокого цикла, их трудно превзойти. Мы держим Odyssey PC1500 заряженным и готовым в магазине к аварийные прыжки или другие ситуации, а также тестирование. Достаточно сказано.

Емкость аккумулятора

Емкость аккумулятора — это мера энергии, которую аккумулятор может хранить и отдавать в нагрузка. Он определяется тем, какой ток батарея может отдать в отрасли. стандартный период времени. Единица измерения называется «ампер-час» (а-ч). Батарея промышленным стандартом является 20-часовая скорость, т. е. сколько ампер тока может выдержать батарея. доставить более 20 часов при температуре 80 градусов по Фаренгейту, пока напряжение не упадет до 10,5 вольт для 12 В батареи и 21 вольт для 24-вольтовой батареи. Например, аккумулятор емкостью 100 Ач доставит 5 ампер на 20 часов. Иногда компания или маркетолог используют 10-часовую ставку или какая-то другая ставка, поэтому будьте уверены, какая ставка вам дана при сравнении брендов и групп размеры.

Емкость батареи также выражается как резервная емкость (RC) в минутах. Бронировать Емкость — это время в минутах, в течение которого батарея может подавать ток 25 ампер при температуре 80 градусов по Фаренгейту, пока напряжение падает до 10,5 вольт для 12-вольтовой батареи и 21 вольт для 24-вольтовой батареи. Соотношение между ампер-часами (а-ч) и резервной емкостью (RC) может быть аппроксимировано с этой формулой: ah = RC раз 0,6

Типовые размеры батарей BCI*Group Напряжение аккумуляторной батареи, В Аккумуляторная батарея Ач 31 12 105 4Д 12 200 8Д 12 245 GC2 (тележка для гольфа) 6 220 * Международный совет по батареям

Высокая скорость разряда батареи

Поскольку скорость разряда превышает стандартную отраслевую 20-часовую скорость, мощность уменьшается из-за «эффекта Пейкерта». Снижение не является линейным, а показано на диаграмме ниже.

Емкость аккумулятора/скорость разряда Время разрядки Полезная емкость 20 100% 10 87% 8 83% 6 75% 5 70% 3 60% 2 50% 1 40%

Это необходимо учитывать при выборе размера батареи для конкретного применения. Если потребляется большой ток, емкость батареи должна быть увеличена по сравнению с простой. расчетная потребность в ампер-часах.

Срок службы батареи и глубина разряда (DOD)

Срок службы батареи сокращается, чем глубже она разряжается в каждом цикле. Увеличение емкость аккумуляторной батареи сверх минимальных требований увеличит срок службы батареи. Аккумуляторы True Gel, как правило, имеют большее количество циклов, чем AGM, при глубоком цикле. следовательно, их частое использование в тележках для гольфа и инвалидных колясках / скутерах с герметичными батареями. используются и глубоко разряжаются ежедневно.

Таблица среднего жизненного цикла Глубина разрядаЦикл Жизненный цикл Жизненный цикл Жизненный % емкости Ач Группа 27/31 Группа 8DГруппа GC2 10 1000 1500 3800 50 320 480 1100 80 200 300 675 100 150 225 550

Влияние температуры на аккумуляторы

Свинцово-кислотные аккумуляторы теряют емкость при низких температурах. При температуре 32 градуса по Фаренгейту батарея будет обеспечивать около 75% своей номинальной мощности при температуре 80 градусов по Фаренгейту. следует учитывать при определении размера блока батарей требуемой емкости для более холодных условий. Отапливаемое или изолированное отделение рекомендуется для очень холодного климата. Высокая температура сохраняет химический состав батареи более активным и значительно снижает жизнь. Батарея, которая может работать 5 лет при температуре от 60 до 80 F, может работать только 2 года в условиях пустыни.

Внутренний разряд

Аккумуляторы подвержены внутреннему разряду, также называемому саморазрядом. Этот скорость определяется типом батареи и металлургией свинца, используемого в ее строительство. Мокрые элементы с полостями внутри для электролита используют свинцово-сурьмяный сплав для повышения механической прочности. Сурьма также увеличивается скорость внутреннего разряда от 8% до 40% в месяц. По этой причине мокрый аккумуляторы нельзя оставлять без обслуживания или без заряда в течение длительного времени. Свинец, используемый в геле и конструкция батареи AGM не требует высокой механической прочности, так как она стабилизированы гелевым или матовым материалом. Обычно кальций сплавляется со свинцом. уменьшить газообразование и скорость внутреннего разряда, которая составляет всего от 2% до 10% в месяц для AGM и гелевые аккумуляторы.

Любой разряд аккумулятора, в том числе внутренний, вызывает сульфатацию на аккумуляторе. пластины батареи как часть химического цикла, и при достаточном количестве времени эта сульфатация затвердевает, вызывая снижение емкость аккумулятора в лучшем случае или полная потеря функции. Обычная зарядка после использования или использование «плавающего» зарядного устройства при длительном хранении (аккумуляторы лодок, квадроциклов и т. д.) предотвращает снижение емкости и увеличивает срок службы батареи. Большая порция (приблизительно 50%) свинцово-кислотных аккумуляторов уменьшили емкость или пришли в негодность из-за сульфатации и никогда не достигают своего номинального срока службы. Есть электронные устройства (зарядные устройства и автономные устройства) для борьбы с сульфатацией, но наилучшая практика избегает ситуации, в первую очередь, с помощью правильного управления батареями, в том числе использование качественных «умных» зарядных устройств.

Суммирование при достижении максимального срока службы батареи

Из приведенного выше обсуждения видно, что существует несколько вопросов, касающихся к сроку службы батареи. Своевременная подзарядка после использования, избегая полной разрядки если возможно, плановая профилактическая зарядка или использование «плавающего» зарядного устройства для аккумуляторов в хранения или вне сезона (гидроцикл, снегоход, квадроцикл и т. д.) способствуют хорошему времени автономной работы. Избегайте экстремальных температур, особенно жары, когда это возможно, и проверка уровня воды в затопленных батареях также имеет важное значение. Есть некоторые приложения, которые с большей вероятностью достигнут конца жизненного цикла. батареи, и в результате их емкость снижается. Инвалидные коляски и скутеры используются ежедневно и сильно попадают в эту категорию.

Я добавил страницу, посвященную Цены на аккумуляторы и причины их роста вероятно, будет продолжать делать это некоторое время. Эта ситуация способствует причинам стремиться к максимальному времени автономной работы.

Последовательное и параллельное соединение батарей

Когда две или более батарей соединены последовательно (положительный к отрицательному в цепочке), их напряжения складываются, но их емкость Ач остается неизменной. Итак, два 12 В, 100 Ач аккумуляторы, соединенные последовательно, дают аккумулятор 24 В, 100 Ач. Негатив одного батарея подключается к плюсу второй батареи, а остальные клеммы системные соединения.

Когда две или более батарей соединены параллельно (плюс к плюсу, минус к отрицательному), их емкость AH (сила тока) складывается, но их напряжение остается такой же. Таким образом, две батареи 12 В, 100 Ач, соединенные параллельно, дают 12 В, 200 Ач. пакет.

Главная | Учебники | Батареи

Что должна показывать 12-вольтовая батарея при полной зарядке?

Батарейки — это интересные устройства, работающие на чудесных операциях, которые придают им определенные качества. Для среднего человека это просто и понятно, и они представляют собой перезаряжаемые и неперезаряжаемые устройства, используемые для запуска различных электронных устройств.

Но ученым и экспертам, а также любознательным, есть что понять, когда дело доходит до батареек. Есть путаницы, теории и мысли, которые нужно исследовать, а также ответить.

Одним из них является связь между напряжением и состоянием заряда аккумуляторов, а также несколько связанных сложных аспектов. Возьмем двенадцативольтовую батарею; многие люди не понимают, почему он имеет более двенадцати вольт, когда он полностью заряжен.

Какие показания должна показывать 12-вольтовая батарея при полной зарядке? Как правило, двенадцативольтовая батарея должна иметь около 12,7 В или выше, когда она полностью заряжена. Это будет зависеть от нескольких факторов, которые делают этот аспект аккумуляторов очень запутанным для некоторых.

Ячейки имеют заданные значения напряжения помимо фактического напряжения, которое они имеют внутри. Эти заданные значения указывают величину напряжения, которая определяет состояние батареи.

Как правило, полностью заряженный двенадцативольтовый аккумулятор должен иметь остаточное напряжение 12,6 В или более, в зависимости от указанного производителем количества. Когда дело доходит до батарей глубокого цикла, они поглощают напряжение, которое ячейки должны получать и поддерживать, чтобы достичь полностью заряженного состояния, в диапазоне от 14,2 до 14,8 вольт.

Наконец, есть так называемое плавающее напряжение, которое является заданным значением, то есть величиной напряжения для работы конкретной системы с эффективностью, которая обычно составляет около 13,8 вольт.

Со всеми этими деталями вероятность того, что человек запутается, высока. Однако наиболее убедительный ответ на вопрос заключается в том, что двенадцативольтовая батарея должна иметь напряжение 12,6 В или более, когда она находится в полностью заряженном состоянии.

Когда дело доходит до проверки напряжения батареи, независимо от используемого устройства, на показания будет влиять его текущее состояние работы.

Когда аккумулятор находится в состоянии зарядки или разрядки, показание напряжения будет называться «напряжение нагрузки». Когда оно находится в режиме ожидания, показание называется «напряжение покоя или открытого элемента».

Независимо от того, находится ли аккумулятор в состоянии получения заряда, питания цепи или в режиме ожидания, на показания напряжения будет влиять.

В этой заметке вы должны иметь в виду, что показания напряжения обозначаются двумя терминами. Изучите и поймите нижеследующее.

1. Напряжение заряда (аккумулятор заряжается)

Когда батарея находится в состоянии зарядки, ее пластины поляризуются и начинают создавать внутреннее сопротивление, приводящее к так называемому поверхностному заряду. Когда это происходит, поверхностный заряд добавляется к напряжению элемента, увеличивая показания напряжения.

Из-за этого устройство не показывает фактическое состояние заряда аккумулятора. Это объясняет, почему некоторые люди сбиваются с толку, когда их счетчики показывают высокое напряжение в тестах, которые они проводят.

С другой стороны, когда батарея начинает подавать ток на нагрузку, она будет находиться в состоянии разрядки. Весь поверхностный заряд, созданный его пластинами, уменьшится, включая его фактическое состояние заряда.

При этом напряжение ячейки сможет восстановиться в момент отключения нагрузки от цепи.

2. Напряжение разомкнутой ячейки или покоя (батарея простаивает и находится в состоянии покоя)

Когда батарея полностью заряжена и находится в состоянии простоя, это лучшее время для получения показаний напряжения, если вы хотите увидеть ее фактическое состояние заряда. .

Тем не менее, вы должны иметь в виду, что забывая оставшееся напряжение. Аккумулятор также должен отдыхать не менее четырех часов. Это делается для того, чтобы дать ему достаточно времени для охлаждения, позволяя постепенно рассеивать накопленный поверхностный заряд в электролите.

Предположим, вы собираетесь провести более тщательный анализ на основе напряжения открытой ячейки и нагрузки. Путаница в отношении состояния заряда батареи и ее напряжения связана с этими колебаниями напряжения.

Это также предполагает, что состояние заряда элемента может отражаться на его состоянии покоя или на напряжении с открытым элементом, поскольку это состояние батареи без нагрузки, а поверхностный заряд рассеялся.

Состояние заряда и напряжение аккумулятора: более подробный анализ

Состояние заряда батареи определяется как доступная в ней мощность, выраженная в процентах. Он также описывает способность ячейки обеспечивать ток, достаточный для работы или поддержания нагрузки в течение определенного времени.

Уровень заряда также отражает емкость аккумулятора, что дает пользователям представление о том, когда аккумулятор необходимо зарядить.

Существует несколько способов определения уровня заряда аккумулятора, и каждый из этих методов использует различные устройства или инструменты. Для залитого свинцово-кислотного силового элемента наиболее точным способом определения степени его заряда является проведение испытания на удельный вес.

Однако для других типов, таких как AGM, гелевые и герметичные свинцово-кислотные аккумуляторы, испытание неприменимо. Вот почему напряжение используется для определения состояния заряда для этих типов батарей.

Как напряжение связано с состоянием заряда

Это правда, что напряжение аккумулятора используется в качестве основы для определения состояния его заряда, особенно для типов аккумуляторов, которые нельзя проверить с помощью ареометра. Однако вы должны иметь в виду, что из-за колебаний напряжение не считается фундаментальной основой для состояния заряда.

С учетом сказанного лучше всего использовать изменение напряжения батареи в качестве эталона для изменения состояния батареи, которое можно рассматривать как состояние ее относительного заряда.

Единственный способ получить точные показания напряжения — использовать надежную и заслуживающую доверия систему мониторинга BMS или батареи. Без него мы можем получить только приблизительную оценку состояния заряда батареи, поскольку единственной основой для нас будет только напряжение.

Использование напряжения для определения состояния заряда 12-вольтовых герметичных аккумуляторов

Как я упоминал ранее, общеизвестно, что наиболее точным способом определения уровня заряда герметичных аккумуляторов является использование в качестве основы напряжения. Это связано с тем, что ареометр не сможет определить удельный вес.

При использовании напряжения в качестве основы необходимо помнить об этом для получения точных показаний напряжения. Рекомендуется, чтобы батарея была полностью заряжена и отдыхала в течение примерно четырех-шести часов, но предпочтительно в течение двадцати четырех часов.

Проверка напряжения батареи сразу после ее зарядки или когда она подключена к цепи, испортит показания из-за колебаний. Чтобы определить состояние заряда, результат или интерпретация затем сравниваются с диаграммой, показывающей состояние заряда.

Вот таблица, которую вы можете использовать для определения состояния заряда по показаниям напряжения двенадцативольтовых герметичных аккумуляторов.

Заключительные мысли

Прочитав всю эту информацию, я понимаю, что можно многое переварить, но только для того, чтобы быть ясным с предметом. Полностью заряженная двенадцативольтовая батарея должна иметь показания напряжения от 12,6 до 12,95 вольт, в зависимости от типа.

Помните, что это показания разомкнутой цепи или напряжения покоя батареи. Если показание выше, возможно, показание напряжения выполняется во время зарядки батареи или она недавно заряжалась и не отдыхала.

Напряжение батареи и уровень заряда

Владение мобильной или автономной системой солнечной энергии означает зацикленность на том, сколько заряда осталось в вашем аккумуляторе глубокого цикла.

Блок аккумуляторов представляет собой набор соединенных между собой аккумуляторов, которые хранят электрическую энергию. Помимо систем солнечной энергии, аккумуляторные батареи также используются в автомобилях, жилых автофургонах и лодках. Оставшийся уровень заряда батареи известен как «стадия заряда». Вы можете определить состояние заряда, посмотрев на напряжение батареи.

Большинство владельцев обеспокоены сроком службы своих аккумуляторов, некоторые обеспокоены тем, достаточно ли они получают напряжения, чтобы удовлетворить их потребности. Если у вас есть система солнечной энергии, но вы не уверены, нужна ли вам батарея, попросите надежных экспертов Energy Matters помочь вам начать работу.

Хотя это и не совсем точно, самый простой способ определить это — с помощью мультиметра, если у вашего солнечного регулятора или контроллера заряда нет показаний напряжения.

Состояние заряда немного различается между типами герметичных свинцово-кислотных, залитых, гелевых и аккумуляторов глубокого цикла AGM, а также между брендами. Даже погода может сыграть роль.

Батареи лучше работают в холодную погоду и имеют более высокий уровень заряда. В более теплых условиях производительность батареи снижается, а также состояние заряда. Чтобы убедиться, что вы получаете только лучшее состояние батареи, очень важно помнить об этих факторах.

В приведенной ниже таблице показано напряжение и приблизительный уровень заряда для каждого типа батареи.

Примечание:  Цифры основаны на показаниях обрыва цепи. То есть, когда аккумулятор глубокого разряда не находился под нагрузкой в ​​течение нескольких часов. Этот сценарий может не случаться очень часто в системе на основе батареи, которая постоянно используется.

Итак, лучшее время для измерения – раннее утро, пока солнце не коснется ваших панелей, вечером, когда солнце садится, или когда очень пасмурно. Если вы снимете показания, когда аккумулятор заряжается, они могут показывать до 14,5 вольт.

Если вы берете показания, когда панели не подвергаются воздействию солнца, поскольку в это время, вероятно, будет потребляться электроэнергия, вы можете предположить, что независимо от показания напряжения, это консервативная оценка. Как только вся нагрузка будет снята с батареи, напряжение может существенно восстановиться. Взгляните на диаграмму ниже:

Глубина разрядки батареи

Общее практическое правило: чем меньше ваша батарея глубокого цикла разряжается перед перезарядкой, тем дольше она прослужит.

Вот пример:

Гелевая батарея Sonnenschein Solar Bloc 100 Ач, разряженная до 70 %, т. е. с оставшимся зарядом всего 30% или 30 Ач (ампер-часов), будет иметь срок службы около 1200 циклов, что достаточно впечатляющий.

Однако, если он разряжается только до 50%, ожидаемое количество циклов взлетает до 1700! Если цикл составляет день, это увеличивает срок службы батареи более чем на 1,25 года.

Глубина разряда, также известная как глубина разряда, не должна превышать 50 % в большинстве аккумуляторов глубокого цикла, чтобы обеспечить наилучшее соотношение цены и качества. Поэтому, если у вас есть аккумулятор на 100 Ач, считайте, что предельная глубина разряда составляет 50 Ач.

Измерение глубины разрядки — это очень важный расчет, который вы должны сделать при выборе размера батареи глубокого разряда.

Вот еще один пример:

Если вы хотите подключить портативный компьютер, проверьте номинальные значения силы тока на адаптере. Скорее всего, это где-то между отметкой 3 и 5 ампер. Это означает, вероятно, около 2–4 ампер в час при нормальном использовании, поскольку ваш ноутбук не будет постоянно использовать полную мощность. Итак, исходя из нижнего предела:

Аккумулятор емкостью 100 Ач = доступная емкость 50 Ач/потребление 2 А = 25 часов использования.

Четыре основных типа обычных и свинцово-кислотных аккумуляторов глубокого цикла

На рынке представлено множество свинцово-кислотных аккумуляторов. Но обычно используются четыре типа: герметичные свинцово-кислотные, залитые свинцово-кислотные, гелевые и AGM.

Четыре основных типа имеют свои преимущества и недостатки. Важно определить, какой тип соответствует вашему бюджету, а также вашим предпочтениям. Давайте немного подробнее рассмотрим аккумуляторы глубокого цикла и напряжение свинцово-кислотных аккумуляторов.

Герметичные свинцово-кислотные батареи

Герметичные свинцово-кислотные батареи являются наиболее распространенным типом батарей глубокого разряда, используемых в домашних условиях. Их предпочитают жилые и коммерческие объекты, поскольку они не требуют обслуживания и имеют длительный срок службы. Тем не менее, они также являются самым тяжелым типом батареи.

Залитая свинцово-кислотная батарея

Залитая свинцово-кислотная батарея требует периодического обслуживания и добавления воды в элементы, но они дешевле, чем другие типы батарей.

Гелевые батареи

Гелевые батареи аналогичны герметичным свинцово-кислотным батареям в том, что они не требуют обслуживания, но они дороже и могут служить не так долго. Напряжение гелевой батареи обычно составляет около 2 вольт на элемент, что означает, что 12-вольтовая батарея обеспечивает шесть элементов.

Аккумуляторы AGM

Аккумуляторы AGM являются самым дорогим типом аккумуляторов, но они обеспечивают наилучшие характеристики и имеют самый длительный срок службы. Напряжение аккумулятора AGM может зависеть от конкретной модели и производителя. Минимальное напряжение аккумулятора Agm составляет 12 вольт, что означает, что он может выдавать 12 вольт при полной зарядке.

Контроллер заряда от солнечной батареи

Помимо свинцово-кислотных аккумуляторов, вы также должны рассмотреть возможность использования контроллера заряда от солнечной батареи. Контроллер заряда солнечной батареи является важной частью любой солнечной электростанции. Они регулируют поток энергии от ваших панелей к их батареям, тем самым предотвращая их перезарядку.

Одним из основных факторов при выборе контроллера солнечного зарядного устройства является тип вашей панели, размер батареи и количество источника энергии, который вам необходимо генерировать.

Выбор правильного напряжения батареи для ваших нужд

Производители аккумуляторов стремятся производить лучшие продукты для солнечной энергетики, поэтому очень важно, чтобы вы выбрали надежный и уважаемый бренд. Принимая во внимание ряд факторов, неудивительно, что батареи могут быть довольно запутанными.

Energy Matters Для ваших потребностей в солнечной энергии

В Energy Matters мы гордимся тем, что являемся экспертами в области солнечной энергии в Австралии. Наши сотрудники всегда рады поделиться этим с нашими клиентами. Позвоните нам сегодня для бесплатной цитаты!

Свяжитесь с Energy Matters и получите бесплатное предложение уже сегодня! Вы также можете посетить наш сайт, чтобы узнать больше о солнечной энергии. Воспользуйтесь нашим онлайн-инструментом расчета котировок , чтобы начать свое солнечное путешествие уже сегодня.

Чтобы узнать больше о различиях между ними, ознакомьтесь с нашим руководством по батареям глубокого цикла. Узнайте больше о солнечной батарее и Tesla Powerwall сегодня.

Каково напряжение полностью заряженной батареи AGM?

Ваша батарея работает не так, как должна. Итак, вы хотите знать, какое напряжение у полностью заряженного аккумулятора AGM? Потому что вы хотите проверить, не уходит ли он. Аккумулятор не заряжается должным образом, очень быстро разряжается или продолжает разряжаться.

Похоже, у вас проблемы с этим. Вы чувствуете, что проверка напряжения, когда он полностью заряжен, может дать вам ответ. Или вы проверили это, и это кажется неправильным.

Итак, вы ищете ответы, ну вот!

Содержание

«Напряжение полностью заряженной 12-вольтовой батареи AGM без нагрузки должно составлять около 12,8 вольт. Без нагрузки также известен как разомкнутая цепь. Напряжение для 12-вольтовой литий-железо-фосфатной (LiFePO4) батареи должно составлять около 14 вольт или более. Это важно знать при оценке состояния батареи. Если батарею нельзя зарядить до такого напряжения, она может выйти из строя».

Ниже приведена таблица, показывающая приблизительное напряжение аккумуляторов AGM и LiFePO4 12 В. При различных состояниях разряда. Полная зарядка означает 0% глубины разряда (DOD) и 100% DOD при полной разрядке.

Depth of Discharge (DOD) Percentage 12V AGM Battery 12V LiFePO4 Battery
0% 12.8V 14V
25% 12.6V 13. 2V
50% 12.3V 13.1V
75% 12V 13V
100% 0 – 11.8V 0 – 10,4 В

Помните, что приведенные выше цифры являются приблизительными. На фактические показания напряжения вашей батареи могут влиять другие факторы, такие как ваш мультиметр.

Глубина разряда или DOD

Если вы не знаете, какая глубина разряда означает, DOD говорит IPS (Independent Power Systems);

Чтобы определить глубину разряда, мы должны сначала установить срок емкости батареи. Емкость батареи — это общее количество электроэнергии, доступной от батареи, выраженное в единицах мощности в зависимости от времени, например, киловатт-часы (кВтч).

Глубина разряда — это процент разряженной батареи по отношению к общей емкости батареи. Например, если вы разряжаете 6 кВт·ч от солнечной батареи емкостью 8 кВт·ч, глубина разряда батареи составит 75 % (6 кВт·ч ÷ 8 кВт·ч).
(Источник: solarips.com)

Обратите внимание, что в приведенной выше таблице напряжение батареи падает по мере ее разрядки. Рекомендуется не разряжать аккумулятор AGM ниже 80% глубины разряда. Если вы хотите, чтобы батарея прослужила много лет, лучше не разряжать ее ниже 50%.

Никогда не разряжайте его ниже 11,8 Вольт или 100%, вы почти наверняка повредите его без возможности восстановления. Лучше всего обращаться с аккумулятором LiFePO4 аналогичным образом, никогда не разряжая его ниже 90% DOD.

При глубине разряда 90 % напряжение будет колебаться около 12 В, а при 80 % — около 12,9 В. Поэтому, вероятно, лучше никогда не разряжать батарею LiFePO4 ниже 80% ее емкости. Всегда лучше быть в безопасности, чем сожалеть.

Опытные владельцы домов на колесах и лодок изо всех сил стараются не допустить, чтобы емкость их аккумуляторных батарей упала ниже 80–50 %. Потому что они понимают цену их преждевременной замены.

Если вы хотите узнать больше о глубине разряда или DOD, посмотрите здесь:

Связанные == >>>>>>>>>> Что такое допустимая глубина разряда (DOD) для аккумуляторов глубокого цикла?

Это видео от Aussie Batteries & Solar. Вопросы и ответы: Как проверить уровень заряда аккумулятора и устранить неполадки?

Как проверить напряжение полностью заряженной батареи AGM и LiFePO4?

Если вы хотите измерить напряжение вашей батареи, вам придется найти вольтметр или мультиметр. Лучший способ проверить напряжение аккумуляторов AGM и LiFePO4 — снять 5 показаний. Это означает, что вам понадобится ручка и бумага, чтобы усреднить показания.

Первое, что вам нужно сделать, это полностью зарядить аккумулятор с помощью зарядного устройства или солнечных батарей. Убедитесь, что ваше зарядное устройство настроено на правильный тип батареи: AGM или LiFePO4. И то же самое с солнечным контроллером заряда, если вы используете солнечные батареи.

Если вы не знаете, аккумулятор AGM заряжается при напряжении от 14,6 до 14,8 В. Аккумулятор LiFePO4 заряжается при напряжении от 14 В до 14,6 В,

Снятие показаний напряжения с вашего вольтметра или мультиметра

Рекомендуется измерить напряжение аккумулятора перед зарядкой и записать его. Итак, пришло время подключить мультиметр к аккумулятору.

Подключите положительный провод измерителя, он будет окрашен в красный цвет, к положительной клемме аккумулятора. Затем подключите отрицательный провод счетчика к отрицательной клемме аккумулятора, обычно окрашенной в черный цвет. Не забудьте отключить мультиметр во время зарядки аккумулятора.

Первоначально, после полной зарядки аккумулятора, если вы снимаете показания счетчика. Вы заметите, что напряжение покажет гораздо более высокое значение, чем вы ожидаете. Это нормально, и вам нужно пойти пообедать в течение часа, пока батарея не стабилизируется.

Результаты теста

Теперь снова подключите счетчик и снимите первое показание, затем отсоедините его. Сделайте это еще четыре раза, считывая показания каждый раз, когда теперь у вас будут пятиметровые показания. Чтобы найти среднее значение, сложите их все и разделите на 5.

Это даст вам точное измерение напряжения вашей батареи. С аккумулятором AGM вам нужно, чтобы показания были как можно ближе к 12,8 В. Батарея LiFePO4 должна быть как можно ближе к 14 В.

Если это не так, у вас могут быть проблемы, поэтому обязательно повторите тесты. Если это то же самое, возможно, пришло время подумать о замене батареи.

Независимо от того, есть ли у вас ошибочные показания или нет, в качестве дополнительной проверки повторите проверку через несколько часов. Если за прошедшие часы напряжение упало на вольт или два. Возможно, вы задумались о замене батареи.

Если вы хотите узнать больше о зарядке аккумуляторов солнечными панелями, прочтите этот пост:

Связанный == >>>>>>>>>> Сколько аккумуляторов может заряжать солнечная панель мощностью 200 Вт?

Сколько времени потребуется для полной зарядки аккумулятора AGM?

Это будет зависеть от степени разрядки, но в качестве примера возьмем аккумулятор емкостью 100 Ач. Предположим, что он был разряжен на 25%, что означает, что 25 Ач нуждается в подзарядке.

Время использовать мультиметр для проверки напряжения перед зарядкой. Да, это кажется очевидным, но если вы используете мультиметр, перепроверьте, он настроен на вольты. Затем подключите измеритель к батарее с помощью клеммных проводов. Красный к положительной клемме аккумулятора и черный к отрицательной клемме.

При разрядке 25 % напряжение батареи AGM должно составлять около 12,6 В. А на LiFePO4 должно быть около 13,2В.

Зарядка аккумулятора AGM с помощью зарядного устройства

Скорость зарядки аккумулятора зависит от силы тока зарядного устройства. Помните, что мы используем аккумулятор емкостью 100 Ач, разряженный на 25 % или 25 Ач.1164 10A 2 часа 30 мин 20A 1 час 15 минут 30A 50 минут

заряжая AGM
заряжая AGM
Garging AGM AGM AGM AGM AGM. предположим, что у нас есть монокристаллическая панель на 12 В мощностью 200 Вт. Производительность усилителя составляет 10,5 ампер в час. Прекрасный солнечный день, без облаков и с легким ветром. Температура составляет 77 ° F / 25 ° C, и панель идеально ориентирована на солнце.

Похоже на стандартные условия испытаний (STC), не так ли?

Таким образом, наша солнечная панель мощностью 200 Вт в этих условиях будет производить 10,5 А в час. Это означает, что он будет заряжать аккумулятор примерно за 2 часа 25 минут.

Аккумулятор LiFePO4 будет заряжаться еще быстрее, потому что у него меньше внутреннее сопротивление. Некоторые производители заявляют до 5 раз быстрее.

Если вам нужна дополнительная информация о солнечных панелях мощностью 200 Вт, ознакомьтесь с этим обзором

Связанный == >>>>>>>>>> Обзор солнечной панели Newpowa — жесткая монокристаллическая батарея 12 В, 200 Вт

В чем разница между батареями AGM и LiFePO4 их химия. Оба они отличаются от залитых свинцово-кислотных аккумуляторов тем, что ни один из них не содержит серной кислоты. Но они работают по тому же основному принципу.

При зарядке они преобразуют поступающую электрическую энергию в химическую энергию. При разрядке они преобразуют исходящую химическую энергию в электрическую. Это достигается с помощью так называемого гальванического элемента, и несколько из них вместе составляют батарею.

Я не собираюсь устраивать здесь большой урок химии. Но проще говоря, чтобы сделать ячейку, вам нужны два электрода из разных металлических компонентов. Они действуют как источники положительного и отрицательного напряжения.

Они суспендированы в жидком электролите, который переносит электроны между положительным и отрицательным электродами. Чтобы полностью зарядить батарею, используйте источник постоянного тока (DC), например, солнечные панели. Должен быть подключен к клеммам аккумулятора с соблюдением полярности.

Источник постоянного тока должен иметь более высокое номинальное напряжение, чем батарея. Потому что электрический ток всегда течет от более высокого напряжения к более низкому.

Аккумулятор AGM

Возможно, вы уже знаете, но если вы еще не знаете, AGM означает Absorbed Glass Mat. Они представляют собой тип герметичных свинцово-кислотных аккумуляторов с регулируемым клапаном (VRLA). Это означает, что при повышении давления внутри батареи клапан автоматически открывается.

При нормальной работе клапан остается закрытым. Но если с аккумулятором что-то не так, например, короткое замыкание, клапан откроется. Это функция безопасности, но даже несмотря на то, что батареи AGM классифицируются как герметичные свинцово-кислотные. Если есть проблема, будет утечка газа и загрязнения.

Думаю, можно сказать, что они частично запечатаны. Вся идея герметичной свинцово-кислотной батареи состоит в том, чтобы сделать ее необслуживаемой. Это относится к аккумулятору AGM. Потому что он рекомбинирует кислород и водород посредством электромеханического процесса.

Позволяет батарее выпускать воду обратно в ячейку, а не испарять ее. Это означает, что вам не нужно доливать воду, как в другие типы свинцово-кислотных аккумуляторов. Но значит ли это, что из-за регулирующего клапана аккумулятор должен храниться в проветриваемом помещении?

Хорошо, если есть проблема с аккумулятором и он выпускает водород и кислород в непроветриваемом помещении. Есть вероятность взрыва. Так что да, место, где вы держите аккумулятор, должно быть вентилируемым, а не герметичным. Так что обратите внимание на владельцев автофургонов, трейлеров и лодок.

Как и LiFePO4, аккумуляторы AGM можно устанавливать на бок или под углом. Потому что, как я упоминал ранее, они не содержат серной кислоты. Это сводит на нет необходимость держать их плоскими.

Если Вы ищете дополнительную информацию об аккумуляторах AGM, перейдите по этой ссылке;

Связанные ==>>>>>>>>>> Сколько весит аккумулятор AGM? – 100 Ач Deep Cycle

Батарея LiFePO4 y

LiFePO4 означает литий-железо-фосфат и представляет собой тип герметичной батареи на основе лития. Аккумулятор действительно не требует обслуживания, потому что он полностью герметичен. В отличие от AGM-аккумулятора, у него нет предохранительного клапана.

Вы думаете, что произойдет, если что-то пойдет не так внутри батареи, она просто лопнет? Нет, у него не будет системы управления батареями или BMS, которая позаботится обо всем.

Система управления защитит аккумулятор от;

  • Перенапряжение
  • Пониженное напряжение
  • Перегрузка по току
  • Короткое замыкание
  • Перегрев
  • Дисбаланс элементов

Система остановит процесс зарядки и защитит вас. Не нужно беспокоиться о вентиляции, поскольку она не выделяет горючих или вредных газов. Автомобиль для отдыха. владельцы прицепов и лодок могут выбрать место для установки аккумулятора.

Литий-железо-фосфатная батарея Renogy Smart 100 Ач

Если вы хотите взглянуть на батарею LiFePO4, вы можете сделать это здесь;

Связанные == >>>>>>>>>>> Обзор литий-железо-фосфатного аккумулятора Renogy Smart 12 В 100 Ач

Мои заключительные мысли

боли в шее. Хороший способ проверить это с помощью мультиметра, чтобы узнать его напряжение при полной зарядке. По крайней мере, это даст вам примерное представление о том, как работает ваша батарея AGM или LiFePO4.

Если вам нужно изменить его, а ему всего пару лет, вам нужно будет подумать о DOD, который вы разрешаете. Это связано с тем, что чем меньше вы разряжаете аккумулятор, тем короче срок его службы. Хороший способ убедиться, что вы дольше работаете от следующей батареи, — это:

  • Разряжайте батарею ниже 50% емкости только в случае крайней необходимости. Напоминаем, что это 12,3 В для AGM и 13,1 В для батареи LiFePO4
  • .

Есть несколько практических способов, которые могут помочь вам в этом.

  1. Носите с собой мультиметр
  2. Храните аккумулятор в аккумуляторном ящике со встроенным вольтметром.
  3. Прикрепите отдельный вольтметр
  4. Устройство отключения при низком напряжении. Это отключит все нагрузки, если напряжение батареи станет опасно низким.
  5. Если вы использовали батарею, но не знаете, полностью ли она заряжена. Придя домой, сразу ставь на зарядку.

Если вы хотите узнать больше об аккумуляторах AGM, прочтите этот пост;

3 Альтернативный аккумулятор глубокого цикла AGM 100 Ач для солнечных панелей

Надеюсь, вам понравился мой пост и он был полезен. Если у вас есть какие-либо вопросы об аккумуляторах AGM и напряжении. Или хотите оставить свой личный отзыв, пожалуйста, оставьте комментарий ниже.

Spread The Solar Love

аккумуляторов — Каким должно быть напряжение полностью заряженного свинцово-кислотного аккумулятора?

спросил

Изменено 1 год, 3 месяца назад

Просмотрено 91к раз

\$\начало группы\$

У меня нет подходящего зарядного устройства для свинцово-кислотных аккумуляторов… Но у меня есть небольшой аккумулятор Yuasa емкостью 7 Ач. Я использую настенную бородавку 13 вольт 1,5 А для зарядки. И у меня есть вольтметр, чтобы проверить напряжение.

При каком напряжении следует снимать аккумулятор с зарядного устройства?

  • аккумуляторы
  • зарядные аккумуляторы
  • свинцово-кислотные

\$\конечная группа\$

\$\начало группы\$

См. мой ответ по обмену стеками на «Факторы конструкции зарядного устройства для свинцово-кислотных аккумуляторов», который касается, и перейдите по ссылке на сайт Университета аккумуляторов, который расскажет вам гораздо больше, чем вы знали о свинцово-кислотных (и других) батареях. .

Из приведенного выше ответа обратите внимание на цитаты с вышеуказанного веб-сайта. Особенно в этом контексте

  • Правильная установка напряжения заряда имеет решающее значение, и
    находится в диапазоне от 2,30 до 2,45 В на элемент .
    Установка порога напряжения является компромиссом, и эксперты по аккумуляторным батареям называют это «танцами на острие иглы». С одной стороны, батарея хочет быть полностью заряжена, чтобы получить максимальную емкость и избежать сульфатации на отрицательной пластине; с другой стороны, состояние перенасыщения вызывает коррозию сетки на положительной пластине и вызывает выделение газов.

    Чтобы затруднить «танцы на острие иглы», напряжение батареи меняется в зависимости от температуры. Более теплая среда требует немного более низких порогов напряжения, а холодная окружающая среда предпочитает более высокий уровень.

2,30 x 6 = 13,8 В

2,45 x 6 = 14,7 В

13,8 В — номинальное напряжение, при котором работают многие автомобильные системы.
14,7 В выше, чем вы обычно встречаете, но около 14,4 В обычно используется для зарядки в режиме «долива», который используется для выравнивания заряда в последовательно соединенных ячейках. Посетите сайт Battery University, чтобы получить НАМНОГО больше информации.

Если вы заряжаете только до 12,6 В, как рекомендовали несколько человек, ваша батарея никогда не будет работать на полную мощность, и ее срок службы сократится.

См. также Безопасная рабочая зона для различных типов аккумуляторов?

А также Можно ли зарядить 12В герметичный свинцово-кислотный аккумулятор от старой настенной бородавки (не предназначенной для зарядки)?

А также Зарядка свинцово-кислотных аккумуляторов?

\$\конечная группа\$

3

\$\начало группы\$

Аккумуляторы глубокого цикла заряжаются в 3 этапа: общий заряд, долив и плавающий заряд. Во время объемного заряда очень важна плотность тока (А/см² или А/дм²). Если ток меньше, чем необходимо для поверхности электродов, появится кристаллическая структура. Губчатый материал обратим, но кристаллический материал необратим, и это очень важно и для PbSO₄.

После заряда батареи до 80% ток уменьшается и при подзаряде составляет менее 1 Ампера.

Лучше всего использовать умное зарядное устройство. То, как батарея используется и обслуживается, может увеличить срок службы батареи с 6 месяцев до 7 лет. Никогда не оставляйте разряженную батарею незаряженной; разрядка аккумулятора на 50 % перед зарядкой может продлить срок службы аккумулятора в 2–3 раза.

\$\конечная группа\$

\$\начало группы\$

Находясь в вооруженных силах, а часто и за границей от 2 недель до 6 месяцев, что приводило к выходу из строя автомобильных аккумуляторов, я купил трансформатор переменного напряжения (5 ампер).

Добавить комментарий

Ваш адрес email не будет опубликован.
