Содержание

Гидравлический насос — шестеренный, пластинчатый, аксиально-поршневой

Шестеренные насосы с внешним зацеплением
Артикул:GP
Скачать PDF:Загрузить
Диапазон значений производительности:1,3…87,6 см3/об
Масса:1,2…11,2 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-15…+80 С
Рекомендуемая вязкость:25…100 сСт
Максимальное рабочее давление:140…250 бар (до 310 бар в варианте высокого давления “Н”)

-Насосы GP представляют собой насосы фиксированной производительности с шестернями внешнего зацепления с компенсацией осевого зазора
-Насосы характеризуются значительными величинами расхода даже при высоких давлениях, низким уровнем шума и продолжительным сроком службы благодаря системе балансировки нагрузки на направляющих втулках
-Насосы подразделяются на три типоразмера соответственно 9. 1 , 34.4 и 87.6 см3/об и рабочими давлениями до 250 бар ( в стандартном варианте) и до 310 бар ( в варианте  высокого давления “H” )
-Насосы поставляются в различных вариантах исполнения и могут комбинироваться с целью создания многосекционного насоса

Шестеренные насосы с внешним зацеплением
Артикул:1P
Скачать PDF:Загрузить
Диапазон значений производительности:1,1…8,0 см3/об
Масса:около 1,6 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-15…+80 С
Рекомендуемая вязкость:25…100 сСт
Максимальное рабочее давление:160…230 бар

–Насосы 1P представляют собой насосы фиксированной производительности с шестернями внешнего зацепления с компенсацией осевого зазора.
–Насосы характеризуются значительными величинами расхода даже при высоких рабочих давлениях, низким уровнем шума и продолжительным сроком службы благодаря системе балансировки нагрузки на направляющих втулках.
–Насосы выпускаются с производительностью от 1,1 до 8,0 см3/об и рабочими давлениями до 230 бар.
–Насосы выпускаются с коническим валом, вращающимся по часовой стрелке.
–Гидравлическое присоединение представляет собой отверстия с резьбой типа BSP.

Шестеренные насосы с внутренним зацеплением
Артикул:IGP
Скачать PDF:Загрузить
Диапазон значений производительности:3,6..251,7 см3/об
Масса:4…59 кг
Диапазон температуры окружающей среды:-10…+60 С
Диапазон температуры рабочей жидкости:-10…+80 С
Диапазон вязкостей жидкости:25…100 сСт
Максимальное рабочее давление:210…330 бар

— Насосы IGP представляют собой насосы объемного действия с шестернями внутреннего зацепления и поставляются в пяти типоразмерах, каждый из которых подразделяется по производительности.
— Насосы характеризуются высокой производительностью благодаря радиальной и осевой компенсации в соответствии с уровнем рабочего давления, а также низким уровнем шума.
— Оптимальное распределение нагрузки и специальные подшипники скольжения обеспечивают непрерывную работу насосов при высоких давлениях и продолжительный срок их службы.
— Насосы IGP также поставляются в различных вариантах исполнения для создания многосекционных насосов.

Пластинчатые насосы фиксированной производительности
Артикул:DFP
Скачать PDF:Загрузить
Диапазон значений производительности:18…193.4 см3/об
Масса:12…34 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-10…+70 С
Диапазон вязкостей жидкости:25…50 сСт
Максимальное рабочее давление:175…210 бар

—Насосы DFP представляют собой насосы фиксированной производительности, выпускаемые в четырех типоразмерах, каждый из которых имеет пять различных номинальных показателей производительности.
Насосы выпускаются как с одним рабочим узлом (одиночные насосы), так и с двойным рабочим узлом (сдвоенные насосы).

Комбинации сдвоенных насосов приводятся в пп. 15-20.

—Рабочий узел насоса состоит из компактного встраиваемого насосного элемента, включающего в себя ротор, лопасти, статорное кольцо и распределительные диски.
Встраиваемый насосный элемент выполнен легкосъемным, без необходимости отсоединения насоса от гидравлического контура, что упрощает работы по техническому обслуживанию.
—Специальное эллиптическое сечение статорного кольца со сдвоенными всасывающими и напорными камерами, расположенными одна напротив другой, исключает появление радиальных нагрузок на ротор, что резко снижает износ насоса. Кроме того, за счет использования 12-лопастного ротора снижаются колебания давления в напорной магистрали, что снижает вибрацию и уровень шума при работе насоса.

Пластинчатые насосы регулируемой производительности
Артикул:PVD
Скачать PDF:Загрузить
Диапазон значений производительности:6,3…50 см3/об
Масса:6,5…32 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-10…+70 С
Диапазон вязкостей жидкости:25…50 сСт
Максимальное рабочее давление:80…150 бар

— Насосы  PVD  представляют  собой  насосы  регулируемой производительности с механической стабилизацией давления.
— Данные насосы дают возможность автоматической регулировки расхода в соответствии с потребностями системы. В результате потребление энергии снижается до уровня,адекватного реальной потребности на каждой фазе процесса.
— Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсации, улучшающими объемный КПД насоса и снижающими износ его компонентов.
— Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в  эксцентрическом положении регулируемой нагрузочной пружиной компенсатора давления.
— Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленной нагрузке пружины, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе.
— Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным.
— Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной предохранительный клапан.
— Также выпускаются варианты насоса с возможностью регулировки максимальной величины расхода PVD***Q.

Пластинчатые насосы регулируемой производительности с регулятором давления прямого действия
Артикул:PVE
Скачать PDF:Загрузить
Диапазон значений производительности:6,6…23,3 см3/об
Масса:5…9 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-10…+70 С
Диапазон вязкостей жидкости:25…50 сСт

—Насосы PVE представляют собой пластинчатые насосы регулируемой производительности, оборудованные регулятором давления.
—Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсацией, улучшающими объемный КПД насоса и снижающими износ его компонентов.
—Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении регулируемой нагрузочной пружиной компенсатора давления.
Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленной нагрузке пружины, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе.
Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным.
—Насосы PVE могут поставляться одного из четырёх размеров, с максимальной производительностью от 6,6 до 23,3 см3/об и с максимальными устанавливаемыми значениями регулятора давления до 35 бар и 70 бар (стандартный вариант).

Пластинчатые насосы регулируемой производительности
Артикул:PVA
Скачать PDF:Загрузить
Диапазон значений производительсности:16…100 см3/об
Масса:13…45 кг
Диапазон температуры окружающей среды:-20…+50 С
Диапазон температуры рабочей жидкости:-10…+70 С
Диапазон вязкостей жидкости:25…50 сСТ
Максимальное рабочее давление:150…160 бар

—Насосы PVA представляют собой насосы регулируемой производительности с регулируемой гидравлической стабилизацией давления.
—Данные насосы дают возможность автоматической регулировки расхода в соответствии с потребностями системы. В результате потребление энергии снижается до уровня, адекватного реальной потребности на каждой фазе процесса.
—Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсации, улучшающими объемный КПД насоса и снижающими износ его компонентов.
—Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении гидравлически регулируемым поршнем ступени пилотного управления компенсатора давления.
— Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленному давлению ступени управления, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе.
— Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным.
—Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной предохранительный клапан.
—Также выпускаются варианты насоса с регулировкой максимальной величины расхода (исполнение PVD***Q), а также с устройством для выбора двух независимых значений давления электромагнитным клапаном (исполнение PVA***M).

Аксиально-поршневые насосы регулируемой производительности
Артикул:VPPM
Скачать PDF:Загрузить
Диапазон значений производительсности:29…87 см3/об
Масса:18…33 кг
Диапазон температуры окружающей среды:-15…+70 С
Диапазон температуры рабочей жидкости:-25…+80 С
Диапазон вязкостей жидкости:15…35 сСт

—Насосы VPPM представляют собой аксиально-поршневые насосы регулируемой производительности с гидравлически регулируемой наклонной шайбой и пригодные для использования с разомкнутыми контурами.
—Насосы поставляются с четырьмя размерами корпуса и максимальной производительностью 29, 46, 73 и 87 см3/об соответственно.
—Величина расхода насоса пропорциональна частоте вращения и углу наклона шайбы, который можно непрерывно и плавно регулировать. Максимальный и минимальный углы наклона можно ограничить механически с использованием регулировочных винтов.
— Насосы характеризуются средними и высокими рабочими давлениями (постоянное 280 бар и пиковое 350 бар). Благодаря некоторым особенностям их конструкции данные насосы способны выдерживать высокие осевые и радиальные нагрузки на вал.
—Насосы обычно поставляются с крепежным фланцем по ISO 3019/2, за исключением задних и промежуточных насосов в случае многосекционного насоса. Такие насосы выпускаются только с фланцем по SAE J744 с 2-мя отверстиями и со шлицевым валом по SAE J744 (см. п. 19).
—Насосы поставляются с 7-ю различными типами регулировочных устройств в соответствии с конкретными применениями (см. пп. 8-14).

Аксиально-поршневые насосы регулируемой производительности
Артикул:VPPL
Скачать PDF:Загрузить
Диапазон значений производительсности:8…100 см3/об
Масса:8…60 кг
Диапазон температуры окружающей среды:-10…+50 С
Диапазон температуры рабочей жидкости:-10…+70 С
Диапазон вязкостей жидкости:20…50 сСт
Максимальное рабочее давление:210…280 бар

— Насосы VPPL представляют собой аксиально-поршневые насосы регулируемой производительности с наклонной шайбой и пригодные для работы в контурах с низким и средним давлением.
— Насосы производятся в 7-ми типоразмерах с производительностью 8, 16, 22, 36, 46, 70 и 100 см3/об.
— Величина подачи насоса пропорциональна частоте вращения вала и углу наклона шайбы, который можно непрерывно и плавно регулировать. Максимальный и минимальный угол наклона шайбы можно ограничить при помощи регулировочных винтов.
— Насосы производятся с фланцем и цилиндрическим валом по SAE J744.
— Насосы производятся с 4-мя типами регуляторов в соответствии с конкретными применениями.

Также Вы можете использовать преобразователь частоты для электродвигателя насоса. На нашем сайте Вы найдете  мотор-редуктор, вакуумную технику, пневмоцилиндр и пневморапределитель, и другое оборудование.

Насосы гидравлические Parker. Обзор. Технические характеристики.

Насосы гидравлические Parker.

Обзор. Технические характеристики.

Насосы шестеренные, пластинчатые, аксиально-поршневые, комбинированные, насосы высокого давления – регулируемые и нерегулируемые. Купить насос в Нижнем Новгороде — цена. Широкий выбор. Запчасти и дополнительное оборудование для насосов.



Компания Parker Hannifin (Германия) начала свою деятельность в 1918 году. Много лет безупречной работы, инженерные инновации и стремление сделать свою продукцию лучше позволили Паркер Ханнифин стать одним из лидеров мобильных, коммерческих и промышленных решений в области гидравлики и пневматики. Компания сосредоточила своё внимание на технических инновациях, технологиях движения и максимального контроля.

Шестеренчатые насосы.

Нерегулируемые насосы с рабочим объемом 0,8 – 100 см3/оборот и максимальным давлением до 305 атмосфер.

Принцип работы шестерённого насоса с внешним зацеплением. Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого из питающего гидравлического бака в полость всасывания насоса поступает рабочая жидкость, которая, заполняя впадины между зубьями обеих шестерёнок, проталкивается зубьями вдоль цилиндрических стенок проводящих выточек в корпусе и переносится из полости всасывания (низкого давления) в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают рабочую жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания практически равен нулю. Смазывание движущихся элементов насоса производится перекачиваемой жидкостью (масло, расплав полимера, вода и др.), для поступления смазывающей жидкости к зонам трения конструкцией насоса предусматриваются специальные каналы в корпусных деталях насоса.



Насосы шестеренные нерегулируемые

Серия насосов Рабочий объем, см3/об. Максимальное давление, бар
PGP 500 0,8 — 70 275
PGP 600 16 — 100 310
GPA 12 270
GP1 23- 100 300



Каталог насосов шестеренных Parker  >>> подобрать насос по рабочему объему и давлению.

Каталог насосов шестеренных Roquet   >>> купить насос в Нижнем Новгороде.

Для всех типоразмеров насосов имеется широкий выбор валов, фланцев, корпусов (алюминий, чугун).



Насосы пластинчатые.

Нерегулируемые насосы с рабочим объемом 6 – 485 см3/оборот и максимальным давлением до 315 атмосфер.

Принцип работы пластинчатого насоса состоит в следующем. При сообщении вращающего момента валу насоса внешним приводом ротор гидронасоса приходит во вращение. Под действием центробежной силы (или под действием силы упругости пружин, находящихся под пластинами) пластины прижимаются к корпусу насоса (статора). В результате данного действия образуется две полости, герметично отделённых друг от друга плотно прилегающими к корпусу пластинами. Объём одной из полостей постепенно увеличивается — в этой полости происходит всасывание, а одновременно с этим объём другой полости постепенно уменьшается — из этой полости осуществляется нагнетание рабочей жидкости.



Насосы пластинчатые нерегулируемые

Серия насосов Рабочий объем, см3/об. Максимальное давление, бар
T7/T67/T6C 6 — 554 240/275/300/320
T6CC, T6CCM 20 — 200 275
T6CP
46 — 100
275
T6D, T6DC, T6DCCM 47 — 358 240/275
T6E, T6EC, T6ED, T6EDC 132 — 485 240/275
T6CCZ 20 — 200 275
T6G, T67G, T6ZC 10 — 100 275/300
T6*R 10,8 — 227 240/275
T7AS / T7ASW 6-25 / 26-40 300
T7BS 6-50 320
T7DS 47-158 300



Каталог насосов пластинчатых Parker  >>> подобрать насос по рабочему объему и давлению.



Аксиально-поршневые насосы.

Принцип действия. При вращении вала насоса плунжер, находящийся внизу (в нижней мёртвой точке), перемещается наверх, и одновременно совершает движение вдоль оси насоса «от края» блока цилиндров — происходит всасывание. Одновременно с этим тот плунжер, который находился вверху, перемещается вниз, и совершает движение «к краю» блока цилиндров — происходит нагнетание. Плунжеры, осуществляющие в данный момент нагнетание, соединены вместе одной канавкой — и образуют полость высокого давления; а те плунжеры, которые осуществляют в данный момент всасывание, соединены вместе другой канавкой — и образуют полость низкого давления. Полости высокого и низкого давления отделены друг от друга. Часто в качестве кардана используется наклонный диск, что позволяет регулировать рабочий объем насосов, изменяя угол наклона диска – толкателя.





Насосы аксиально-поршневые нерегулируемые

Серия насосов Рабочий объем, см3/об. Максимальное давление, бар
F1 12 — 102,9 400
F2 42/42 — 70/70 400
T1 81,5 — 118,5 350
F11 4,9 — 19 420
F12 30 — 242 480



Насосы аксиально-поршневые регулируемые

Серия насосов Рабочий объем, см3/об. Максимальное давление, бар
P1/PD 18 — 140 320
P2/P3 60 — 145 320
PV+, 016-360 16 — 360 350
VP1 45 — 128 400



Каталог насосов аксиально-поршневых  Parker  >>> подобрать насос по рабочему объему и давлению.

Каталог насосов аксиально-поршневых  Hawe  >>> купить насос гидравлический в Нижнем Новгороде.



Возможно, Вас также заинтересуют следующие материалы сайта:

Гидравлические компоненты каталог           Каталог: насосы и гидромоторы Parker (PDF 115 Мб)           Контакты

Насосы НШ 10 (Насосы шестеренные НШ 10) — ГК «ОРИОН»

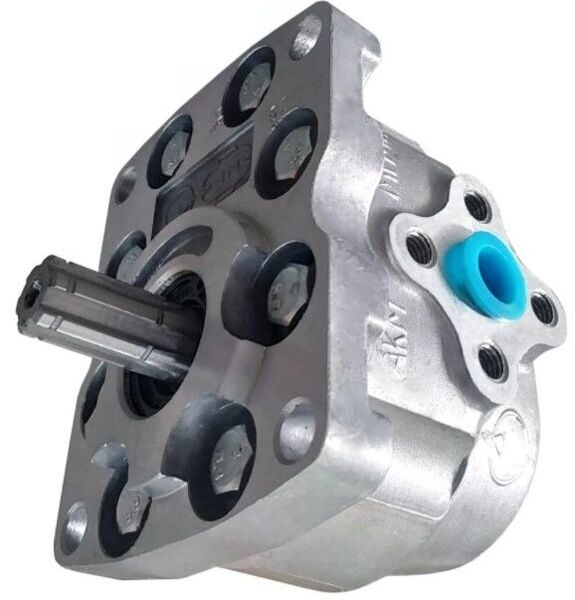

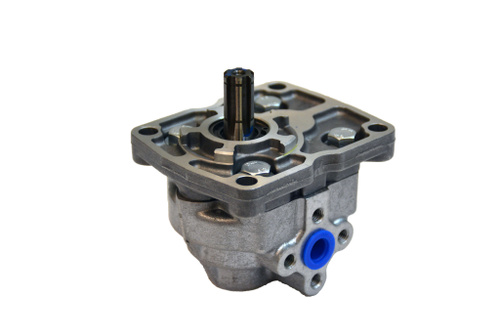

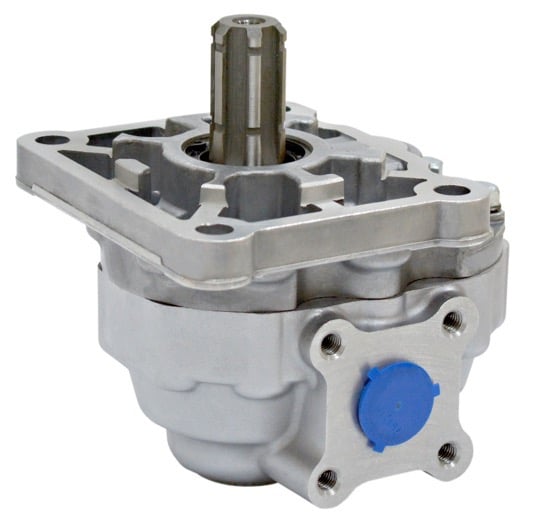

Шестеренные насосы НШ 10Г-3, НШ 10У-3,НШ 10М-3

от
993,00 р.
с НДС

Получить консультацию

Оставьте свой номер, мы перезвоним через 10 минут

Телефон

Шестеренные насосы НШ 10Г-3, НШ 10У-3,НШ 10М-3 применяются в гидросистеме разных типов мобильной техники. Имеют оптимальные технические характеристики относительно габаритов и веса.

Являются самым распространенным видом из серии НШ.

Пример:

НШ 10 У - 3 Л Т
1 2 3 4 5 6

Расшифровка:

Пример
Описание Возможные значения
1 НШ Насос шестеренный
2 10 Рабочий объем насоса От 4 см3 до 250 см3
3 У Конструктивное исполнение Серия ”У” – стандарт
Серия”A” – ANTEY
Серия “М” – MASTER
Серия “Г”
4 3 Исполнение насоса по давлению 3 – номинальное давление 16 Мпа(160 кгс/см2), максимальное 21 Мпа(210 кгс/см2)
4 – номинальное давление 20 Мпа(200 кгс/см2), максимальное 25 Мпа(250 кгс/см2)
5 Л Направление вращения вала (смотреть со стороны вала) Л – левое вращение (против часовой стрелки)
Если обозначение направления вращения вала отсутствует, тогда насос правого вращения (по часовой стрелке)
6 Т Климатическое исполнение Т – тропический климат
У – умеренный климат (допускается не указывать)

Наименование параметра НШ 10Г-3 НШ 10У-3 НШ 10М-3
Рабочий объем, см3 10 10 10
Давление на выходе номинальное, МПа 16 16 16
Давление на выходе максимальное, МПа 21 21 21
Номинальная подача, л/мин 21,0 21,0 22,0
Номинальная частота вращения, об/с 40 40 40
Номинальная мощность, кВт 8,6 8,6 8,6
Масса, кг 2,7 2,0 1,5

Наши сотрудники помогут подобрать Насосы шестеренные НШ 10 согласно Вашим требованиям и предпочтениям.

Свяжитесь с нами для дальнейшего обсуждения технического задания любым удобным способом:

  • позвоните по номеру телефона 8 (3412) 65‑57‑30 или 8 (3412) 65‑58‑30
  • отправьте заявку по электронной почте [email protected]
  • по факсу: 8 (3412) 65‑53‑40
  • воспользуйтесь кнопкой «ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ», заполните необходимые поля и мы Вам перезвоним.

Шестеренные насосы (НШ): масляный, гидравлический, МТЗ

Содержание

  1. Принцип работы оборудования
    1. Принцип работы DESMI (видео)
    2. Типы устройств
    3. Основные узлы конструкции
  2. Технические характеристики
    1. Преимущества и недостатки
    2. Основные неисправности

Шестеренные насосы представляют собой агрегаты, которые относятся к роторному типу оборудования. Такие гидравлические устройства являются востребованными практически на любом современном производстве, а также в быту.

Шестеренный насос (вид в разрезе)

В этой статье мы поговорим о принципе работы агрегатов, основных видах, ремонте, а также об их преимуществах и недостатках.

1 Принцип работы оборудования

Гидравлические масляные шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других функционируют по следующему принципу работы. Если устройство объемного типа, то оно функционирует по принудительному типу смещения перекачиваемой воды.

При вращении шестеренок со стороны всасывания появляется разряжение, в результате чего вода под давлением начинает заполнять свободное место между зубчиками, проходя в сторону нагнетания. Попадая сюда, жидкость выталкивается через нагнетательную трубку.

Устройство шестеренного насоса с внутренним зацеплением

Зубчатые шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других оборудуются двумя шестеренками, находящимися в корпусе устройства. Одно колесо работает под воздействием электромотора, установленного на одной оси с самой шестеренкой. Следует отметить, что это колесо является ведущим, а второе, которое зацепляется от него, считается ведомым.

Когда агрегаты моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других, вода захватывается зубчиками шестеренки, после чего перемещается в сторону нагнетания. Поскольку в гидравлических устройствах масляного типа плотность сцепления зубчиков максимальная, обратный ход жидкости минимален, такой принцип работы.
к меню ↑

1.1 Принцип работы DESMI (видео)

к меню ↑

1.2 Типы устройств

Если с принципом все ясно, перейдем к разновидностям. Шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других с муфтами и без, можно разделить на несколько основных видов:

  1. Устройство с внешним зацеплением. Такая разновидность агрегатов на сегодня является одной из самых распространенных и простых по своей конструкции. Вращение и смещение достигается путем изменения объемов в полостях соединенных между собой компонентов с независимыми приводами. Оборудование такого типа считается наиболее мощными и одним из самых дешевых вариантов. Такие масляные гидравлические НШ применяются для перекачки воды или другой жидкости с большой вязкостью. Агрегаты с внешним зацеплением могут функционировать на большом давлении, но по своим размерам они значительно больше.
  2. Устройства с внутренним зацеплением представляет собой агрегат такого типа, где ведомая шестеренка установлена внутри ведущей. Когда элементы начинают вращаться под давлением, НШ получает более высокий уровень объема вытеснения, соответственно, он обладает лучшими всасывающими характеристиками.
  3. Трехшестеренные устройства оснащаются одной ведущей шестеренкой и двумя ведомыми. Кроме того, в них находится четыре всасывающих лопасти, и пять – напорных. На практике данные масляные гидравлические агрегаты этого типа оптимально использовать в приводах, где следует иметь две напорные линии, независящие друг от друга. Также следует отметить, что количество зубчиков на шестеренках определяет равномерность подачи воды, в частности, чем зубчиков будет больше, тем подача будет равномернее, но производительность при этом немного теряется.

к меню ↑

1.3 Основные узлы конструкции

В зависимости от модели 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а или другой от производителей МАЗ, НМШ, МТЗ и других, корпус установки может быть выполнен из разных материалов. Обычно для этих целей используется алюминий. Внутри корпуса устройства, будь то насос НШ 32, насос НШ 50 или любой другой, с муфтой или без, находится подшипниковый блок с шестеренками, а также уплотнительная конструкция.

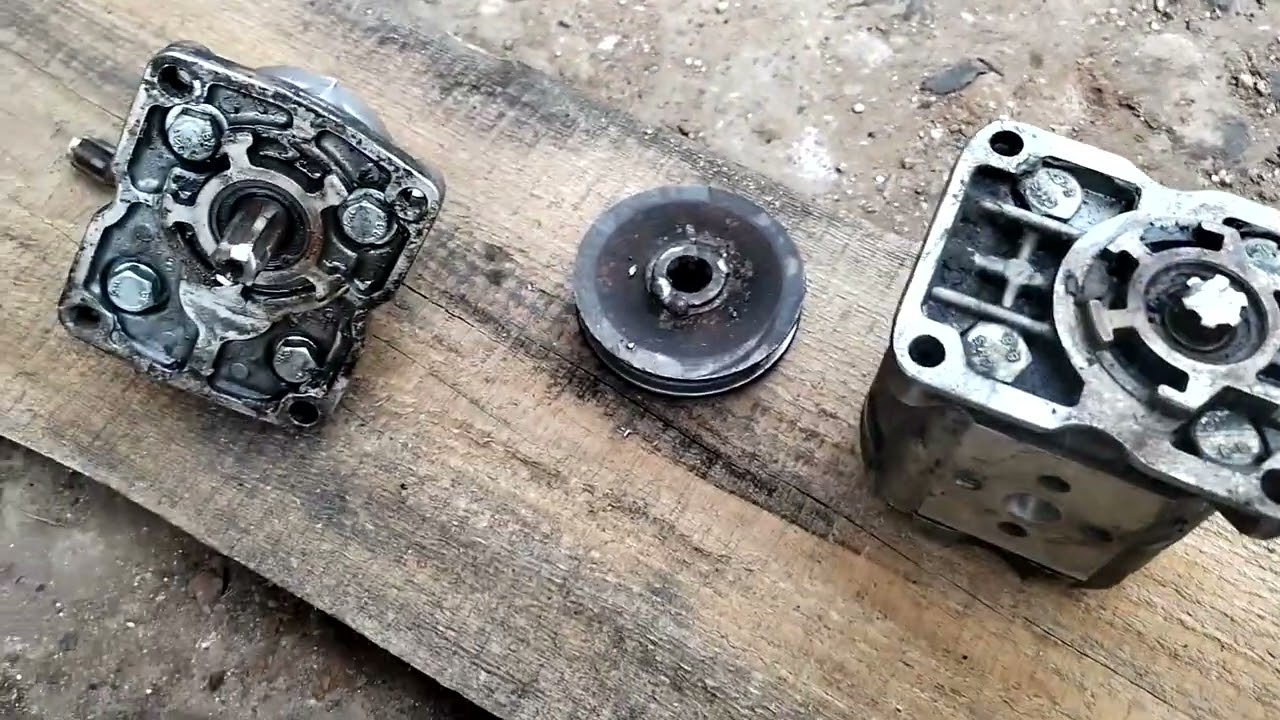

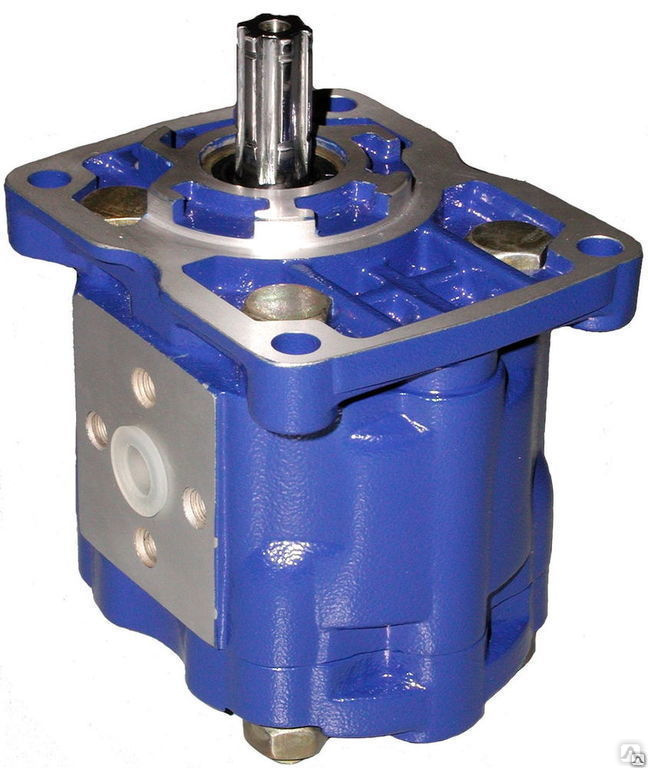

Основные элементы шестеренного насоса НШ-К

Внутри последней расположены две сегментные поверхности, их обхватывают зубчики с определенным зазором, предназначенные для уплотнения валов. Уплотнения по торцам конструкции достигается за счет поджимных пластин, установленных в пазах блока. С левой стороны уплотнительной конструкции есть специальные углубления для резиновых прокладок.

В результате нагнетания воды происходит воздействие на пластины, прижимающиеся к торцам шестеренок. Это, в свою очередь, позволяет обеспечить одинаковые утечки вне зависимости от рабочего давления устройства. Сама конструкция, вне зависимости от модели, будь то 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ или других, закрывается крышкой с уплотнительной резинкой.
к меню ↑

2 Технические характеристики

Устройства моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а и других от производителей МАЗ, НМШ, МТЗ с муфтами и без, обладают определенными техническими характеристиками. Такие установки используются в системах, функционирующих при высоком давлении.

Они характеризуются относительной простотой конструкции, минимальным числом элементов, из которых состоят, не особо высокой ценой и достаточной устойчивостью к загрязнениям. Параметр давления должен варьироваться в районе от 10 до 20 кПа, чтобы в ходе эксплуатации установки предотвратить вероятность кавитации.

  1. Давление НШ с внешним типом зацепления составляет не более 280 бар. В данном случае наибольшая скорость вращения шестеренок варьируется в районе 3800 об/мин, а показатель мощности составляет не более 85 кВт. Что касается объема, то здесь все зависит от производителя и объем а – от 0.5 до 250 см³.
  2. Если говорить об устройстве с внутренним типом зацепления, то здесь уровень давления составляет не более 315 бар. Скорость вращения валов – около 3600 об/мин, а уровень мощности – не более 95 кВт. Что касается объема, то этот показатель составляет от 1,7 до 250 см³.

Таблица технических характеристик шестеренных насосов серии НШМ

к меню ↑

2.1 Преимущества и недостатки

Любой сдвоенный гидравлический масляный шестеренчатый насос НШ 40 или другой, с муфтой и без, вне зависимости от параметров и размеров, обладают рядом плюсов и минусов. Плюсы:

  1. Шестеренчатный гидравлический насос НШ 14 или другой модели – это надежное устройство с высоким сроком службы.
  2. Размеры. Масляные шестеренчатые агрегаты обладают небольшими размерами, что позволяет без проблем их транспортировать. Будь то круглая конструкция или другой формы.
  3. Шестеренчатые устройства обычно обладают простой конструкцией.
  4. Достаточно высокий коэффициент полезного действия.
  5. Возможность сдвоенного устройства перекачивать вязкие и горячие жидкости.

Минусов таких устройств с муфтами и безнемного, но они есть. Основной недостаток гидравлического масляного агрегата (круглой или любой другой формы) состоит в том, что на зубчатые шестеренки жидкость воздействует в одностороннем порядке.

Шестеренные агрегаты обладают простой конструкцией

Соответственно, есть большая вероятность столкнуться с необходимостью ремонта из-за расточки корпуса.
к меню ↑

2.2 Основные неисправности

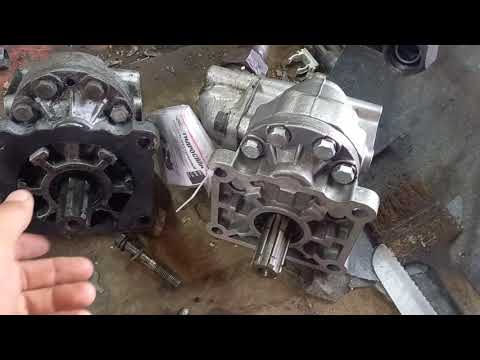

Теперь перейдем к вопросу ремонта, который может быть вызван некоторыми неисправностями. Основной список поломок агрегата с муфтами или без, приведен ниже:

  1. Появление вибраций при работе агрегата. Неисправность может быть вызвана ослаблением крепления агрегата к кронштейну, выходом из строя муфты или несносности валов.
  2. Повышенный шум может быть обусловлен ослаблением затяжки насоса и моторчика либо износом подшипников.
  3. Резкие колебания давления свидетельствуют о необходимости ремонта всасывающей магистрали, а также пониженным уровнем жидкости в баке.
  4. Утечка масла требует ремонта уплотнительного узла либо более сильной затяжки фиксатора нагнетательного трубопровода.
  5. Если подача агрегата в целом снизилась, то это может свидетельствовать о необходимости ремонта качающего узла. Также это может быть связано с высокой температурой масла.

Если устройство греется, это также говорит о необходимости его ремонта. Иногда требуется заменить фланцы, а в некоторых случаях нужен полный разбор конструкции для дальнейшего ремонта.

Шестеренный насос НМШ 5-25-4.0/25

Если вы столкнулись с такой проблемой, то это дело лучше доверить профессионалу, самостоятельный ремонт может только усугубить ситуацию.

 Главная страница » Насосы

Насосы гидравлические, водяные, масляные в Москве

Насосы гидравлические, водяные, масляные в Москве

Главная

Запчасти для тракторов, мотоблоков и навесного оборудования

Запчасти для минитрактора

Насосы гидравлические, водяные, масляные

Сортировать по: Не выбраноЦена (дороже)Цена (дешевле)Название (А-Я)Название (Я-А)

Уточняйте наличие

Насос шестеренчатый — 306 (2000/min 16MPa)

12 633 р. *

Уточняйте наличие

Головка гидравлического цилиндра в сборе Foton 244, Jinma 244

13 266 р. *

Уточняйте наличие

Распределитель гидравлический Foton, Jinma, ДТЗ

17 097 р. *

Уточняйте наличие

Насос водяной (помпа) нового образца ZN490 DongFeng 404

14 184 р. *

Уточняйте наличие

Насос водяной (помпа) 4L22BT Bulat 354, Foton 354

17 370 р. *

Уточняйте наличие

Насос шестеренчатый — 314 левый, плоский, задний выход

13 014 р. *

Уточняйте наличие

Клапан запорный в сборе DongFeng 240/244

5 445 р. *

Уточняйте наличие

Распределитель ГУР (насос дозатор) DongFeng 244/354

30 750 р. *

Уточняйте наличие

Насос водяной (помпа) трактор с кабиной DongFeng 404, ZN490

14 328 р. *

Уточняйте наличие

Насос шестеренчатый — 314 левый, шлиц, боковой выход

12 936 р. *

Уточняйте наличие

Насос шестеренчатый — 314 левый, шлиц, задний выход

13 014 р. *

Уточняйте наличие

Компрессор воздушный KM385BT

19 622 р. *

Уточняйте наличие

Распределитель насос-ГУР подъемник Jinma 200/204/240/244

16 209 р. *

Уточняйте наличие

Насос водяной усиленный (помпа) КМ385ВТ (DongFeng 244/240, Foton 244, Jinma 244)

15 462 р. *

Уточняйте наличие

Насос шестеренчатый — 314 плоский, боковой выход

13 014 р. *

Уточняйте наличие

Насос водяной (помпа) 2-а ручья КМ385ВТ DongFeng 244/240, Foton 244, Jinma 244

13 305 р. *

Уточняйте наличие

Распределитель насоса гидравлического нов образца Xingtai 120/224

11 103 р. *

Уточняйте наличие

Насос масляный DL190-12 (Xingtai 120)

5 088 р. *

Уточняйте наличие

Гидравлический цилиндр ГУР Jinma 200/204/240/244

33 999 р. *

Уточняйте наличие

Насос шестеренчатый CBN-E306 Jinma 240/244

11 088 р. *

Уточняйте наличие

Насос водяной (помпа) DongFeng 404, ZN490

13 674 р. *

Уточняйте наличие

Распределитель подъемника Jinma 200/204/240/244

15 462 р. *

Уточняйте наличие

Насос масляный KM130/138 (Xingtai 24B, Shifeng 244,Taishan 24)

3 924 р. *

Уточняйте наличие

Гидравлический цилиндр рулевого механизма Foton 244, ДТЗ 244, Jinma 244/264

21 360 р. *

Уточняйте наличие

Насос шестеренчатый CBN-E306 правый (плоский вал) DongFeng 244E/250D

13 065 р. *

Уточняйте наличие

Насос водяной (помпа) KM130/138 (Xingtai 24B)

8 727 р. *

Уточняйте наличие

Распределитель потока насос — ГУР — подъемник Foton 244, Jinma 244/264

12 654 р. *

НАСОСЫ ШЕСТЕРЕННЫЕ ДЛЯ ГИДРАВЛИЧЕСКИХ СТАНЦИЙ — Гидравлика

Гидростанции работают на шестеренных насосах. Эти насосы имеют ряд преимуществ. Благодаря работе двух шестерен, от которых они и получили свое название, насосы захватывают жидкость и отправляют ее к стенам своего корпуса, после чего она перемещается в сторону нагнетания. Сцепление шестерен настолько плотное, что исключает движение жидкости в обратном направлении.

Шестеренные насосы обладают длительным сроком службы и высоким КПД. При этом они отличаются небольшими габаритами и простатой в установке. Такие насосы не имеют рабочих органов, которой могли бы попасть под влияние центробежной силы. Благодаря этому насосы могут работать при высокой частоте вращения и создавать высокое давление, чтобы гидростанция осуществляла большую работу. При необходимости они могут менять направление работы. Также эти насосы работают с горючими веществами или вязкими жидкостями, что делает их незаменимыми в сфере изготовления гидростанций.

Для большинства гидростанций (маслостанций) подходят насосы серии «К». Эти шестеренные насосы имеют равнопрочный сквозной корпус, выполненный из алюминиевого проката. Алюминиевый сплав, используемый для изготовления этих насосов и их втулок, выполняется методом литья под высоким давлением. Он является высокопрочным и имеет высокие антифрикционные характеристики. Минимальная частота вращения таких насосов — 500 оборотов в минуту.

Шестеренные насосы подразделяются на несколько групп. В первую группу входят насосы, имеющие рабочий объем от 0,8 до 12 куб. см. Их номинальное давление – от 25 до 14МПа. Максимальное короткое давление, которое они могут создавать — от 28 до 16МПа в зависимости от объема, максимальное пиковое давление — от 30 до 20 МПа. Максимальная частота вращения лопастей — 3600 или 4800 оборотов в минуту — в зависимости от объема рабочей полости.

Во вторую группу входят насосы с рабочим объемом от 4,5 до 32 куб. см. Номинальное давление, создаваемое этими насосами, составляет также от 25 до 14МПа. Максимальное кратковременное давление — от 16 до 28 МПа, и пиковое давление — от 30 до 20 МПа. Эта группа различается большим числом вариантов максимальной частоты вращения. Для этих насосов она может быть от 2400 до 4000 оборотов в минуту.

К группе 2,5 относятся более мощные и крупные насосы с рабочим объемом от 16 до 45 куб. см. Номинальное давление для этой группы равняется от 25 до 22МПа, максимальное кратковременное — от 28 до 25, а пиковое — от 30 до 28. Максимальная частота вращения будет составлять 3600 или 3000 оборотов в минуту.

Мы предлагаем насосы производства «Гидросила». Это предприятие, которое на протяжении ни одного десятилетия занимается изготовлением гидравлических компонентов. Продукция под маркой «Гидросила» успешно реализуется на всей территории России и не только. Мы являемся давним партнером и официальным дистрибьютором компании и предлагаем оборудование по самым выгодным ценам. У нас представлены все варианты насосов, которые предлагает «Гидросила». Если вы не нашли какое-то конкретное изделие в нашем каталоге — обратитесь к нашим менеджерам.

Насосы шестеренные для гидростанций (маслостанций) представлены у нас в большом выборе. С подробными характеристиками каждого насоса вас могут ознакомить наши менеджеры. ООО «Гидравлика» осуществляет доставку насосов и иного оборудования для маслостанций через развитую дилерскую сеть и по всей России — с помощью транспортных компаний. Мы заботимся о вашем удобстве!

Наименование товара

Применяемость

Насос шестеренный GP1K1.2R-G160G Производство гидростанций
Насос шестеренный GP1K1.2R-G170B Производство гидростанций
Насос шестеренный GP1K1.6R-G160G Производство гидростанций
Насос шестеренный GP1K1.6R-G170B Производство гидростанций
Насос шестеренный GP1K10R-G160G Производство гидростанций
Насос шестеренный GP1K10R-G170B Производство гидростанций
Насос шестеренный GP1K1R-G160G Производство гидростанций
Насос шестеренный GP1K1R-G170B Производство гидростанций
Насос шестеренный GP1K2.1R-G160G Производство гидростанций
Насос шестеренный GP1K2.1R-G170B Производство гидростанций
Насос шестеренный GP1K2. 5R-G160G Производство гидростанций
Насос шестеренный GP1K2.5R-G170B Производство гидростанций
Насос шестеренный GP1K3.2R-G160G Производство гидростанций
Насос шестеренный GP1K3.2R-G170B Производство гидростанций
Насос шестеренный GP1K3.5R-G160G Производство гидростанций
Насос шестеренный GP1K3.5R-G170B Производство гидростанций
Насос шестеренный GP1K4.2R-G160G Производство гидростанций
Насос шестеренный GP1K4.2R-G170B Производство гидростанций
Насос шестеренный GP1K5R-G160G Производство гидростанций
Насос шестеренный GP1K5R-G170B Производство гидростанций
Насос шестеренный GP1K6.2R-G160G Производство гидростанций
Насос шестеренный GP1K6.2R-G170B Производство гидростанций
Насос шестеренный GP1K7R-G160G Производство гидростанций
Насос шестеренный GP1K7R-G170B Производство гидростанций
Насос шестеренный GP1K8R-G160G Производство гидростанций
Насос шестеренный GP1K8R-G170B Производство гидростанций
Насос шестеренный GP2K10R-G261B Производство гидростанций
Насос шестеренный GP2K10R-G262G Производство гидростанций
Насос шестеренный GP2K11R-G261B Производство гидростанций
Насос шестеренный GP2K11R-G262B Производство гидростанций
Насос шестеренный GP2K11R-G262G Производство гидростанций
Насос шестеренный GP2K12R-G261B Производство гидростанций
Насос шестеренный GP2K12R-G262G Производство гидростанций
Насос шестеренный GP2K14R-G261B Производство гидростанций
Насос шестеренный GP2K14R-G262G Производство гидростанций
Насос шестеренный GP2K15R-G261B Производство гидростанций
Насос шестеренный GP2K15R-G262G Производство гидростанций
Насос шестеренный GP2K16R-G261B Производство гидростанций
Насос шестеренный GP2K16R-G262B Производство гидростанций
Насос шестеренный GP2K16R-G262G Производство гидростанций
Насос шестеренный GP2K17R-G261B Производство гидростанций
Насос шестеренный GP2K17R-G262G Производство гидростанций
Насос шестеренный GP2K19R-G261B Производство гидростанций
Насос шестеренный GP2K19R-G262G Производство гидростанций
Насос шестеренный GP2K20R-G261B Производство гидростанций
Насос шестеренный GP2K20R-G262G Производство гидростанций
Насос шестеренный GP2K23R-G261B Производство гидростанций
Насос шестеренный GP2K23R-G262G Производство гидростанций
Насос шестеренный GP2K25R-G261B Производство гидростанций
Насос шестеренный GP2K25R-G262G Производство гидростанций
Насос шестеренный GP2K28R-G261B Производство гидростанций
Насос шестеренный GP2K28R-G262G Производство гидростанций
Насос шестеренный GP2K4R-G261B Производство гидростанций
Насос шестеренный GP2K4R-G262G Производство гидростанций
Насос шестеренный GP2K5R-G261B Производство гидростанций
Насос шестеренный GP2K5R-G262G Производство гидростанций
Насос шестеренный GP2K6R-G261B Производство гидростанций
Насос шестеренный GP2K6R-G262G Производство гидростанций
Насос шестеренный GP2K8R-G261B Производство гидростанций
Насос шестеренный GP2K8R-G262B Производство гидростанций
Насос шестеренный GP2K8R-G262G Производство гидростанций
Насос шестеренный GP3K20R-G463B Производство гидростанций
Насос шестеренный GP3K20R-G564G Производство гидростанций
Насос шестеренный GP3K23R-G463B Производство гидростанций
Насос шестеренный GP3K23R-G564G Производство гидростанций
Насос шестеренный GP3K25R-G463B Производство гидростанций
Насос шестеренный GP3K25R-G564G Производство гидростанций
Насос шестеренный GP3K28R-G463B Производство гидростанций
Насос шестеренный GP3K28R-G564G Производство гидростанций
Насос шестеренный GP3K32R-G463B Производство гидростанций
Насос шестеренный GP3K32R-G564G Производство гидростанций
Насос шестеренный GP3K36R-G463B Производство гидростанций
Насос шестеренный GP3K36R-G564G Производство гидростанций
Насос шестеренный GP3K40R-G463B Производство гидростанций
Насос шестеренный GP3K40R-G564G Производство гидростанций
Насос шестеренный GP3K45R-G463B Производство гидростанций
Насос шестеренный GP3K45R-G564G Производство гидростанций
Насос шестеренный GP3K50R-G463B Производство гидростанций
Насос шестеренный GP3K50R-G564G Производство гидростанций
Насос шестеренный GP3K56R-G463B Производство гидростанций
Насос шестеренный GP3K56R-G564G Производство гидростанций
Насос шестеренный GP3K63R-G463B Производство гидростанций
Насос шестеренный GP3K63R-G564G Производство гидростанций
Насос шестеренный GP3K71R-G463B Производство гидростанций
Насос шестеренный GP3K71R-G564G Производство гидростанций
Насос шестеренный GP3K80R-G463B Производство гидростанций
Насос шестеренный GP3K80R-G564G Производство гидростанций
Насос шестеренный GP3K90R-G463B Производство гидростанций
Насос шестеренный GP3K90R-G564G Производство гидростанций

Профиль компании — Производство шестеренных насосов в США (GPM-US)

Профиль компании

Это американский дистрибьюторский центр GPM, расположенный в Несбите, штат Миссисипи. Он хранит и распространяет чугунные гидравлические насосы, установленные по стандарту SAE, и соответствующие сменные компоненты.

Кто мы

Компания Gear Pump Manufacturing (GPM), расположенная в Кейптауне, Южная Африка, со штатом в 150 сотрудников, специализируется на производстве и сборке гидравлических насосов из чугуна, установленных по стандарту SAE, и сопутствующих компонентов с 19 лет.85.

Мы производим ряд подшипников, втулок, насосов для грузовых автомобилей с отбором мощности, прямоточных осевых поршневых насосов и делителей потока. Мы также производим полный спектр взаимозаменяемых коммерческих компонентов для подшипниковых насосов, насосов с втулками, двигателей и делителей потока.

  • Наши насосы и детали исключительного качества.
  • Наше оборудование предоставляется по экономичной цене.
  • Мы гордимся нашим быстрым временем отклика и быстрой доставкой.
  • Мы поддерживаем обширный склад запасных частей.
  • Осуществляем портирование в точном соответствии с требованиями заказчика.
  • У нас есть профессиональные возможности индивидуального дизайна к вашим услугам
  • Осуществляем доставку по всему миру.
  • Мы поддерживаем хорошо укомплектованных дистрибьюторов в США, Великобритании и Австралии.

Производство шестеренных насосов, США

В августе 2015 года GPM-US инвестировала в склад цепочки поставок, расположенный к югу от Мемфиса, штат Теннесси, в Несбите, штат Массачусетс.

Мы начали заполнять полки товарами для поддержки нашей клиентской базы в Северной и Южной Америке, и 1 апреля 2016 года мы официально открылись.

Создание этого склада цепочки поставок позволило нашим западным клиентам сократить расходы на товарно-материальные запасы, а более быстрая доставка позволила GPM-US укрепить свои позиции на рынке.

Наш опыт

У нас большой опыт в следующих областях:

  • Конструкция насоса
  • Точное литье, проектирование и обработка
  • Разработка и производство гидравлических насосов по индивидуальному заказу
  • Восстановление насоса
  • Производство зубчатых колес
  • Производство упорной пластины
  • Непрерывное совершенствование процессов в соответствии со стандартами ISO 9001:2015

Продукция

Компания производит и предлагает широкий ассортимент насосов для удовлетворения конкретных требований клиентов, а также требований рынка.

Продукты, представленные на этом сайте, объединены в следующие группы:

  • Шестеренчатые насосы с гидравлическими подшипниками
  • Шестеренчатые насосы с гидравлической втулкой
  • Гидравлические насосы с подшипниками ВОМ
  • Гидравлические поршневые насосы ВОМ
  • Гидравлические самосвальные насосы ВОМ
  • Делители потока
  • Дополнительные насосы
  • Понижающие насосы
  • Запасные части

Услуги

Компания производит и предоставляет услуги по проектированию насосов для клиентов, нуждающихся в индивидуальных решениях.

Мы занимаемся проектированием от спецификации до окончательных чертежей и изготовим насосы на заказ по этим чертежам, если клиент пожелает разместить заказ.

Международные продажи

Около 70% нашей продукции экспортируется в страны Северной и Южной Америки, Европы, Ближнего Востока, Юго-Восточной Азии, Африки и Австралазии. Благодаря нашей философии и политике реинвестирования нам удалось существенно увеличить наши продажи и производственные мощности, чтобы удовлетворить спрос на нашу качественную продукцию на рынке.

Metallurgic Technology

Весь ассортимент продукции GPM для зубчатых передач соответствует международному стандарту, гарантируя, что металлургические элементы молибдена и никеля присутствуют в основном материале для выполнения требований высочайшего качества, необходимых в гидравлических шестеренчатых насосах.

Секционная конструкция: Стандартные детали, отлитые из высокопрочного серого чугуна, чугуна с шаровидным графитом, чугуна с уплотненным графитом (CGI) и отлитые из бронзы, могут быть собраны в самые разные конфигурации, подходящие практически для любого применения. Материал CGI с превосходной металлургической структурой используется в производстве нашей линейки насосов с втулками, отвечающих требованиям более высокого давления.

Наше литейное производство

Наше литейное производство, введенное в эксплуатацию в феврале 2002 года, расположено на той же территории, что и наше производственное предприятие в Кейптауне. Расширение отразило расширение GPM.

Физически литейный цех был расширен более чем на 50%, чтобы удовлетворить возросшие объемы.

В настоящее время литейный цех производит серый чугун, чугун с шаровидным графитом и чугун с уплотненным графитом. Материал CGI с превосходной металлургической структурой используется в производстве нашей линейки насосов с втулочными втулками, требующих более высокого давления. Производство литейного производства соответствует требованиям GPM и имеет достаточную мощность, чтобы справиться с ожидаемым ростом в 2018 году.

Экологически ответственный

В интересах охраны окружающей среды и для дальнейшего сокращения затрат мы инвестировали в машину для гранулирования стружки. Следовательно, большая часть литейного сырья получается путем гранулирования железной и стальной стружки и обрезков с установки GPM. Аналогичным образом изготавливают бронзовые отливки для обработки упорных плит. Восстановленные охлаждающие жидкости для механической обработки и смазочно-охлаждающие жидкости перерабатываются.

Наша деятельность соответствует стандартам экологического менеджмента ISO 14001:2015 . См. наш сертификат здесь

Качество

Наша система управления качеством использует статистический анализ для определения возможностей производственного процесса.

Стабильность производственных процессов постоянно контролируется и управляется с помощью рабочих карт. В соответствии с нашей философией инвестирования в технологии мы недавно инвестировали средства в трехмерную координатно-измерительную машину.

Это повысит производительность благодаря более быстрому первоначальным измерениям, а также позволит проводить расширенные проверки статистической выборки.

Инвестиции в технологии

Мы сосредоточены исключительно на сборке шестеренчатых насосов и двигателей, гарантируя неизменно высокое качество продукции. Наша программа модернизации завода продолжается. За последние несколько лет мы увеличили наши производственные мощности и мощности с помощью новейших технологических, современных токарных, фрезерных и шлифовальных станков с ЧПУ.

Насосные агрегаты

У нас есть возможности портирования, чтобы удовлетворить потребности всех наших клиентов. Наши объемы насосных агрегатов выросли более чем в четыре раза за последние два года. Это потребовало строительства новой и существенно большей площади сборки насосов, а также новых и модернизированных испытательных стендов. Все узлы тестируются на компьютеризированных испытательных стендах, которые имеют возможность тестирования нескольких потоков, давления, температуры и скорости.

Товарно-материальные запасы

Мы вкладываем значительные средства в товарно-материальные запасы нашего завода в Кейптауне и полностью принадлежащего GPM-US распределительного центра в Несбите, штат Миссисипи, США.

GPM-US поддерживает наших дистрибьюторов в Северной Америке, а также может снабжать любого дистрибьютора или клиента на других континентах, если это для них быстрее или удобнее.

Мы поставляем и поддерживаем дистрибьюторов по всему миру, включая Алжир, Анголу, Аргентину, Австралию, Бельгию, Канаду, Чили, Колумбию, Эквадор, Египет, Индию, Италию, Мексику, Намибию, Перу, Филиппины, Саудовскую Аравию, Сингапур, Судан, Свазиленд. , Тайвань, Танзания, Таиланд, Турция, ОАЭ, Великобритания, Уругвай, США, Вьетнам, Западная Малайзия.

Сертифицировано по стандарту ISO 9001:2015

Наши производственные мощности хорошо зарекомендовали себя и включают в себя профессиональное конструкторское бюро и чугунолитейный цех, все они работают в соответствии со стандартами ISO 9001:2015 и производят продукцию в соответствии с местными и международными спецификациями. GPM был оценен и сертифицирован как соответствующий требованиям стандарта ISO 9001:2015.

См. наш сертификат здесь.

Наше литейное производство

Наше литейное производство, введенное в эксплуатацию в феврале 2002 года, расположено на той же территории, что и наше производственное предприятие в Кейптауне. Расширение отразило расширение GPM.

Физически литейный цех был расширен более чем на 50%, чтобы удовлетворить возросшие объемы.

В настоящее время литейный цех производит серый чугун, чугун с шаровидным графитом и чугун с уплотненным графитом. Материал CGI с превосходной металлургической структурой используется в производстве нашей линейки насосов с втулочными втулками, требующих более высокого давления. Производство литейного производства соответствует требованиям GPM и имеет достаточную мощность, чтобы справиться с ожидаемым ростом в 2018 году.

Экологически ответственный

В интересах охраны окружающей среды и для дальнейшего сокращения затрат мы инвестировали в машину для гранулирования стружки. Следовательно, большая часть литейного сырья получается путем гранулирования железной и стальной стружки и обрезков с установки GPM. Аналогичным образом изготавливают бронзовые отливки для обработки упорных плит. Восстановленные охлаждающие жидкости для механической обработки и смазочно-охлаждающие жидкости перерабатываются.

Наша деятельность соответствует стандартам экологического менеджмента ISO 14001:2015 . См. наш сертификат здесь

Качество

Наша система управления качеством использует статистический анализ для определения возможностей производственного процесса.

Стабильность производственных процессов постоянно контролируется и управляется с помощью рабочих карт. В соответствии с нашей философией инвестирования в технологии мы недавно инвестировали средства в трехмерную координатно-измерительную машину.

Это повысит производительность благодаря более быстрому первоначальным измерениям, а также позволит проводить расширенные проверки статистической выборки.

Инвестиции в технологии

Мы сосредоточены исключительно на сборке шестеренчатых насосов и двигателей, гарантируя неизменно высокое качество продукции. Наша программа модернизации завода продолжается. За последние два года мы увеличили наши производственные мощности и мощности с помощью новейших технологических, современных токарных, фрезерных и шлифовальных станков с ЧПУ.

Насосные агрегаты

У нас есть возможности портирования, чтобы удовлетворить потребности всех наших клиентов. Наши объемы насосных агрегатов выросли более чем в четыре раза за последние два года. Это потребовало строительства новой и существенно большей площади сборки насосов, а также новых и модернизированных испытательных стендов. Все узлы тестируются на компьютеризированных испытательных стендах, которые имеют возможность тестирования нескольких потоков, давления, температуры и скорости.

Товарно-материальные запасы

Мы вкладываем значительные средства в товарно-материальные запасы нашего завода в Кейптауне и полностью принадлежащего GPM-US распределительного центра в Несбите, штат Миссисипи, США.

GPM-US поддерживает наших дистрибьюторов в Северной Америке, а также может снабжать любого дистрибьютора или клиента на других континентах, если это для них быстрее или удобнее.

Мы поставляем и поддерживаем дистрибьюторов по всему миру, включая Алжир, Анголу, Аргентину, Австралию, Бельгию, Канаду, Чили, Колумбию, Эквадор, Египет, Индию, Италию, Мексику, Намибию, Перу, Филиппины, Саудовскую Аравию, Сингапур, Судан, Свазиленд. , Тайвань, Танзания, Таиланд, Турция, ОАЭ, Великобритания, Уругвай, США, Вьетнам, Западная Малайзия.

Сертифицировано по стандарту ISO 9001:2015

Наши производственные мощности хорошо зарекомендовали себя и включают в себя профессиональное конструкторское бюро и чугунолитейный цех, все они работают в соответствии со стандартами ISO 9001:2015 и производят продукцию в соответствии с местными и международными спецификациями. GPM был оценен и сертифицирован как соответствующий требованиям стандарта ISO 9001:2015.

См. наш сертификат здесь.

Брошюры по продуктам — Производство шестеренных насосов США (GPM-US)

Наши брошюры

Каталоги продукции представлены на этой странице для просмотра и загрузки.

Пожалуйста, уважайте наши авторские права, указанные здесь .

Обратите внимание на размеры этих документов. В зависимости от скорости ваших линий, некоторым из них может потребоваться некоторое время, чтобы пройти по линии.

Для получения дополнительной помощи или информации, пожалуйста, свяжитесь с нами по телефону или по электронной почте

Щелкнув по изображению или красной кнопке, вы откроете брошюры в новой вкладке.



Производство шестеренчатых насосов

Профиль компании

Производство шестеренчатых насосов (GPM) расположено в Кейптауне, Южная Африка, и с 1985 года специализируется на производстве и сборке чугунных насосов, установленных по стандарту SAE, и соответствующих гидравлических сменных компонентов.

Наши производственные мощности хорошо зарекомендовали себя и включают в себя профессиональное конструкторское бюро и чугунолитейный цех, все они работают в соответствии со стандартами IS9001 и производят продукцию в соответствии с местными и международными стандартами.

Около 70% нашей продукции экспортируется в страны Северной и Южной Америки, Европы, Ближнего Востока, Юго-Восточной Азии, Африки и Австралазии.

Брошюра в формате PDF. Размер 995kb

Просмотреть брошюру

Загрузить брошюру

Производство шестеренчатых насосов

Полный каталог

Это полный каталог, который включает профиль компании и информацию о продукции.

ПРИМЕЧАНИЕ: Этот каталог 23mb , и для загрузки или отображения на экране потребуется несколько минут. Скорость будет варьироваться в зависимости от скорости вашего интернет-соединения.

Брошюра в формате PDF. Size 23mb

View Catalogue

Download Catalogue

Gear Pump Manufacturing

Bearing Range

Series 120
Series 125
Series 130

Series 131
Series 150
Series 151

Series 175
Series 176

Series 120
Серия 125
Серия 130
Серия 131

Серия 150
Серия 151
Серия 175
Серия 176

Гидравлика

  • Насосы
  • Двигатели
  • Делители потока
  • Дополнительные насосы
  • Запасные части

Скорость до: 2400 об/мин
Давление до 205 БАР
Рабочий объем от 16 см3/об до 200 см3/об

  • Насосы
  • Двигатели
  • Делители потока
  • Дополнительные насосы
  • Запасные части

Скорость до: 2400 об/мин
Давление до 205 БАР
Рабочий объем от 16 см3/об до 200 см3/об


Брошюра в формате PDF. Размер 3.2 МБ

Просмотр брошюры

Скачать брошюра

Производство насоса. Гидравлический

  • Насосы
  • Двигатели
  • Делители потока
  • Дополнительные насосы
  • Понижающие насосы
  • Запасные части

Скорость до: 3000 об/мин
Давление до 240 бар
Рабочий объем от 10 см3/об до 147 см3/об

  • Насосы
  • Двигатели
  • Делители потока
  • Дополнительные насосы
  • Понижающие насосы
  • Запасные части

Скорость до: 3000 об/мин
Давление до 240 бар
Рабочий объем от 10 см3/об до 147 см3/об


Брошюра в формате PDF. Размер 3.0 МБ

Просмотр брошюры

Скачать брошюра

Производство насоса передач

Насосы для грузовых автомобилей PTO — Gear, Piston & Damp.

Самосвальные насосы
Серия GP110
Серия GP112
Серия GP113

Шестеренные насосы
Серия GP3
Серия GP3T

Piston Pumps
Gp4 Series

Dump Pumps
GP110 Series
GP112 Series
GP113 Series

Hydraulic Pumps

GEAR PUMPS
Speeds up to: 3000 RPM
Pressure up to 300 BAR
Displacements between от 24,1 см3/об до 147 см3/об

Брошюра в формате PDF. Размер 1,2 Мб

Просмотреть брошюру



Загрузить брошюру

ПОРШНЕВЫЕ НАСОСЫ
Скорость до: 1800 об/мин
Давление до 350 бар
Рабочий объем от 50 см3/об до 80 см3/об

насосы с дампами
Скорость до: 2400 об/мин
Давление до 205 бар
Смещения между 62 куб. См/Rev до 104,4 куб.
Рабочий объем от 24,1 см3/об до 147 см3/об

ПОРШНЕВЫЕ НАСОСЫ
Скорость до: 1800 об/мин
Давление до 350 БАР
Рабочий объем от 50 см3/об до 80 см3/об

САМОСВАЛЬНЫЕ НАСОСЫ
Скорость до: 2400 об/мин
Давление до 205 БАР
Рабочий объем от 62 см3/об до 104,4 см3/об

Брошюра в формате PDF. Размер 1,2 МБ

Просмотреть брошюру

Загрузить брошюру

Производство шестеренчатого насоса

Подшипник насоса в разобранном виде

Включает краткий список запчастей

Брошюра в формате PDF. Размер 1,5 Мб

Посмотреть брошюру

Загрузить брошюру

Производство шестеренчатых насосов

Втулочный насос в разобранном виде

Включает краткий справочник деталей

Брошюра в формате PDF. Размер 1,5 МБ

Посмотреть брошюра

Скачать брошюра

Свяжитесь с нами для получения дополнительной информации

Контактная информация

Мы находим Головной офис и производственное помещение находится по адресу 15 Moody Avenue, Epping Industria 1, Кейптаун, Южная Африка. Если вы находитесь ближе к этому месту и хотите связаться с ними, просмотрите контактную страницу их веб-сайта здесь .

Наш коммутатор работает с понедельника по пятницу с 7:30 до 4:30 Центральный
Телефон: 901 607 6071

Если вы предпочитаете использовать электронную почту вместо формы для связи 6 и продажи 9000 По техническим вопросам обращайтесь по телефону Рэнди Пиртл: [email protected] com

Контактная форма

Руководства и обзоры гидравлических шестеренчатых насосов

Статья о гидравлических шестеренчатых насосах содержит рекомендации и обзоры различных типов, качеств, долговечности и цен. Жидкость переносится за счет механического действия шестерен. Гидравлические шестеренчатые насосы преобразуют механическую энергию в гидравлическую энергию жидкости.

Вращение шестерни вызывает всасывание на входе, и жидкость перекачивается насосом. Жидкость течет по шестерням. Механическая энергия за счет вращения шестерен передается давлению жидкости на выходе. Разделение обеих шестерен на входе вызывает вакуум. Вакуум приводит к всасыванию в насосе. Вращение шестерни выполняет здесь две функции, а именно как

  • Создает давление всасывания на входе, приводящее к потоку жидкости, и
  • Нагнетание жидкости за пределы нагнетательной стороны.

Шестеренчатые насосы представляют собой насосы объемного типа. Они переносят только фиксированное количество жидкости за каждый оборот. Шестеренчатые насосы могут перекачивать высоковязкие жидкости. Гидравлические шестеренчатые насосы могут быть с внешним зацеплением, с внутренним зацеплением или с генератором.

В насосах в основном используются прямозубые шестерни. Также могут использоваться конические шестерни, винтовые шестерни, косозубые шестерни. Эти насосы могут производить выброс жидкости в диапазоне высокого давления из-за жестких допусков.

Выбор гидравлического шестеренчатого насоса

Шестеренчатый гидравлический насос необходимо выбирать с учетом различных физических и окружающих условий, влияющих на насос, а именно:

Тип насоса — Мы должны решить, какой тип насоса требуется для наших применений, таких как внутренний редуктор. насос или внешний шестеренчатый насос. Внешние шестерни наиболее подходят для приложений с высоким давлением и высоким расходом. Шестеренчатые насосы с внутренним зацеплением используются в системах с малым и прецизионным расходом.

Объем или расход – количество жидкости, которое должно быть перекачано насосом. Передача жидкости осуществляется через зазоры между сопряженными шестернями. Плотные зазоры между шестернями необходимы для эффективного вытеснения жидкости. Расход выражается в единицах объема в единицу времени и измеряется в галлонах в минуту (GPM).

Вязкость – сопротивление течению. Вязкость жидкости играет жизненно важную роль потока жидкости. Жидкости занимают зазоры между шестерней и корпусом и перемещаются. Жидкости с низкой вязкостью можно легко транспортировать, но жидкости с высокой вязкостью требуют времени для заполнения зазоров. Скорость жидкости должна быть снижена. Скорость шестерен уменьшается с увеличением вязкости жидкости.

Мощность – количество энергии, необходимое для эффективного перемещения жидкости с требуемой скоростью потока. Мощность передается на двигатель, который соединен с шестернями. Вращение шестерен приводит к перекачке жидкости. Мощность обычно оценивается в лошадиных силах (л.с.).

Преимущества

  • Возможность работы в условиях высокого давления и температуры.
  • Относительно тихая работа
  • Отличное управление расходом и может использоваться для измерений
  • Совместимость с несколькими жидкостями, поэтому может использоваться для смешивания и смешивания.
  • Отсутствие проблем с кавитацией.
  • Высокая надежность.
  • Способность работать с агрессивными жидкостями.

Ограничение

  • Твердые отходы не допускаются из-за малых зазоров между шестернями и корпусом. Твердые частицы могут вызвать износ шестерен
  • Фиксированная скорость потока.
  • Требуется точная обработка зубчатых колес.
  • Для смазки зубчатых передач должны быть предусмотрены эффективные охлаждающие жидкости, такие как масло. Смазочные материалы могут загрязнить транспортирующую жидкость.

Марки и цены

Шестеренчатые гидравлические насосы широко используются в промышленности, жилых и бытовых целях. Гидравлические шестеренчатые насосы производятся в основном некоторыми ведущими компаниями на таких рынках, как Ampco Pumps, Eaton Pumps, Parker Pumps, Houston Hydraulics, Witte Pumps & Technology и т. д. Их цены варьируются от 250 долларов США для насосов с низким расходом до 2000–4000 долларов США. $ для насосов большой производительности.

Parker Pumps — одна из ведущих компаний на рынке шестеренчатых насосов. Их насосы используются в строительстве, сельском хозяйстве, промышленности, погрузочно-разгрузочных работах и ​​лесном хозяйстве. У них есть группа исследований и разработок для производства насосов по индивидуальному заказу для особых требований.

Компания Witte Pumps and Technology в основном занимается производством насосов, изготовленных по индивидуальному заказу, для удовлетворения уникальных потребностей клиентов. У них также есть стандартный набор насосов для коммерческих целей. Они также производят детали и аксессуары для насосов. Их насосы используются в химической промышленности, бустерных насосах, измерительных приборах и промышленных установках низкого давления.

Houston Hydraulic разрабатывает и производит гидравлическое оборудование и гидравлические силовые агрегаты. Они поставляют насосы вместе с двигателями и продают их как комбинированные насосы и двигатели. Комбинации насос-двигатель настраиваются в соответствии с требованиями заказчика для эффективного функционирования.

Была ли эта статья полезной для вас? Нажмите на кнопки «Мне нравится» и «G+1» ниже!

ГИДРАВЛИЧЕСКИЕ ШЕСТЕРЕННЫЕ НАСОСЫ в изобилии!

Благодаря рабочему объему от 0,19 до 200,3 см3/об и максимальному продолжительному рабочему давлению до 280 бар эта линейка шестеренных насосов удовлетворяет требованиям широкого спектра применений.



Шестеренчатые гидравлические насосы прямого вытеснения доступны в формате с одним или несколькими насосами и могут поставляться со встроенным предохранительным клапаном, с полной линейкой реверсивных агрегатов с различными монтажными фланцами, выходными валами, и порты для различных приложений.

Насосы с внешним зацеплением, самые популярные насосы, используемые в современных гидравлических системах.

Сочетание МКЭ (метод конечных элементов) моделирования и современных технологий производства привело к тому, что один диапазон гидравлических систем удовлетворяет требованиям эффективности, надежности и снижения уровня шума.

Ассортимент гидравлических шестеренчатых насосов и двигателей Marzocchi, поставляемых компанией jbj Techniques Limited, хранится на больших складах для доставки на следующий день.

Ассортимент объемных гидравлических шестеренчатых насосов доступен в формате с одним или несколькими насосами и может поставляться со встроенным предохранительным клапаном по запросу.

Не только огромные складские запасы шестеренчатых насосов, доступных для доставки на следующий день, но и технический опыт, необходимый как для сложных, так и для простых применений. . . вы называете приложение, мы указываем насос.

Эти гидравлические шестеренные насосы имеют высокий общий КПД, обычно выше 90%. Ассортимент продукции доступен в различных форматах крепления, включая SAE и DIN.

Различные материалы, используемые в процессе строительства, обеспечивают совместимость с широким спектром жидкостей и сред. Теперь включает новую линейку гидравлических шестеренчатых насосов с чугунным корпусом и чугунными фланцами для приложений, требующих высокого давления, оптимальной производительности и долговечности.

Полный ассортимент реверсивных агрегатов и мотор-редукторов дополняет ассортимент гидравлических насосов для всех типов промышленных процессов, тяжелого оборудования, сельскохозяйственного, морского и коммерческого оборудования.

Вы называете приложение, мы указываем шестеренный насос.

Базовая конструкция и конструкция шестеренных насосов с внешним зацеплением.

Эти гидравлические шестеренные насосы и двигатели могут работать в тяжелых условиях эксплуатации и передавать большую гидравлическую мощность, отличаются хорошим гидравлическим, механическим и объемным КПД, низким уровнем шума и, что не менее важно, компактными размерами и малым отношением веса к мощности. Идеально подходит как для промышленного, так и для мобильного секторов.

Основные компоненты состоят из зубчатой ​​передачи, поддерживаемой двумя алюминиевыми втулками, корпуса, крепежного фланца и крышки.

На вал ведущей шестерни, выступающий за фланец, крепится уплотнительное кольцо, соединенное с металлическим кольцом для усиления конструкции. Оба кольца удерживаются на месте эластичным стопорным кольцом.

Корпус изготовлен из специального алюминиевого сплава с высокой прочностью для минимизации деформации даже при воздействии высокого давления. В настоящее время также доступны насосы и двигатели с чугунным корпусом для применений, требующих высокого давления, оптимальной производительности и долговечности. Фланец и крышка изготовлены из чугуна или алюминиевого сплава, в зависимости от типа модельного ряда, изготовлены методом непрерывного литья с окончательной обработкой поверхности фосфатированием.

Шестерни изготовлены из специальной стали. Их производственный процесс включает цементацию и закалку. Шестерни отшлифованы и обработаны для достижения высокой степени чистоты поверхности. Хорошая форма профиля зуба и геометрические пропорции обеспечивают низкий уровень пульсаций и низкий уровень шума при работе двигателя.

Втулки изготавливаются из специального низкофрикционного и высокопрочного алюминиевого сплава методом литья под давлением, обладают отличными высокопрочными и антифрикционными характеристиками. Также оснащен антифрикционными подшипниками DU с жесткими допусками.

Специальные и симметричные компенсационные зоны на втулках, изолированные специальными формованными уплотнениями со специальным кольцом, препятствующим выдавливанию, обеспечивают полное свободное осевое и радиальное перемещение втулок, пропорциональное рабочему давлению двигателя. Таким образом значительно снижается внутренняя утечка, что обеспечивает очень хорошую производительность насоса (как с точки зрения механической, так и общей эффективности) и надлежащую смазку движущихся частей насоса.

Предохранительные клапаны гидравлического шестеренчатого насоса

Комплект крышек 1P VM содержит 9 шт.0271 1) 1P VM крышка
2) 1P VM картридж
3) 1P VM пружина 5/90 бар
4) 1P VM пружина 91/280 бар
5) Установочный винт
6) Диск держателя пружины.
7) Пин.
8) или номер 3
9) Водонепроницаемый колпачок.
10) Противовыдавливание (на чертеже не показано).
11) Формованное уплотнение (на чертеже не показано).
12) Защита от выдавливания.

Этот комплект отправляется уже собранным, но неоткалиброванным. Пружина 1ПВМ (номер 4) для средних и высоких калибров
поставляется в разобранном виде.
Предохранительный клапан калибруется с помощью резьбового штифта (номер 5).
При использовании под давлением выше 90 бар уже установленную в картридже пружину необходимо заменить следующим образом:

» Отвинтить водонепроницаемый колпачок (номер 9) и резьбовой штифт (номер 5).
» Замените калиброванную пружину среднего и низкого уровня (номер 3) на калиброванную пружину среднего и высокого уровня (номер 4).
» Вворачивайте резьбовой штифт (номер 5) в верхней части картриджа (номер 2), пока не будет достигнуто желаемое давление.
» Завинтите водонепроницаемую крышку с крутящим моментом болта 30/35 Нм, эквивалентным 22,1/25,8 фунт-фут.

Серия ALP 1: Алюминиевый корпус, алюминиевые фланцы, Шестеренные гидравлические насосы с рабочим объемом от 1,4 до 13,8 см3/об. Максимум. скорость от 2000 до 6000 об/мин, расход при 1500 об/мин от 2,0 до 19,7 л/мин, в зависимости от модели.

Серия ALP 2: Алюминиевый корпус, алюминиевый фланец, Шестеренчатые гидравлические насосы с рабочим объемом от 4,5 до 35,2 см3/об. Максимум. скорость от 2500 до 4000 об/мин, расход при 1500 об/мин от 6,4 до 50,2 л/мин, в зависимости от модели.

Серия ALP 3: Алюминиевый корпус, алюминиевые фланцы, Шестеренные гидравлические насосы с рабочим объемом от 20 до 87 см3/об. Максимум. скорость от 2000 до 3500 об/мин, расход при 1500 об/мин от 29 до 124 л/мин, в зависимости от модели.

Серия ALP 4: Алюминиевый корпус, алюминиевые фланцы, Шестеренчатые гидравлические насосы с рабочим объемом от 87 до 200 см3/об. Максимум. скорость от 2400 до 2800 об/мин, расход при 1500 об/мин от 124 до 285 л/мин, в зависимости от модели.

Серия GHP 1: Корпус из алюминия, фланцы из чугуна, Шестеренчатые гидравлические насосы с рабочим объемом от 1,4 до 13,8 см3/об. Максимум. скорость от 1800 до 6000 об/мин, расход при 1500 об/мин от 2,0 до 19,7 л/мин, в зависимости от модели.

Серия GHP 2: В алюминиевом корпусе, с чугунными фланцами, гидравлические шестеренчатые насосы с рабочим объемом от 4,5 до 35,2 см3/об. Максимум. скорость от 2500 до 4000 об/мин, расход при 1500 об/мин от 6,4 до 50,2 л/мин, в зависимости от модели.

Серия GHP 3: Алюминиевый корпус, чугунные фланцы, гидравлические шестеренные насосы с рабочим объемом от 20 до 87 см3/об. Максимум. скорость от 2000 до 3500 об/мин, расход при 1500 об/мин от 29 до 124 л/мин, в зависимости от модели.

Load Sensing: Шестеренчатые гидравлические насосы с приоритетным клапаном, чувствительным к нагрузке, встроенным в крышку, разделяют расход на две разные ветви и позволяют установить предохранительный клапан.

Серия FCIP2: с чугунным корпусом, с чугунным фланцем, шестеренчатые гидравлические насосы с рабочим объемом от 4,5 до 31 см3/об. максимальная скорость 3500 об/мин.

Серия FCIP3: в чугунном корпусе, чугунные фланцевые, шестеренчатые гидравлические насосы с рабочим объемом от 21,5 до 88 см3/об. максимальная скорость 3000 об/мин.

Также шестеренчатые насосы серии 1P меньшего размера и шестеренчатые микронасосы серии 0,25–0,5.

Доступен ряд монтажных фланцев, выходных валов и портов для различных применений.

Для быстрой перекрестной справочной таблицы всех возможностей шестеренчатого насоса и двигателя см. www.jbj.co.uk/marzocchigearpumps.html

Ссылки на дополнительную информацию о шестеренчатом насосе:

» Ссылка на технические характеристики каждой серии шестеренчатого насоса и мотор-редуктора .

» Ссылка на 2-ступенчатые шестеренчатые насосы высокой/низкой передачи идеальный насос для применений, требующих быстрого подхода и/или возврата привода при низких нагрузках и медленного движения привода при высоких нагрузках. например. уплотнители отходов, дровоколы, зажимные, обжимные и т. д.

» Ссылка на Шестеренчатые насосы с низким уровнем шума, высокой эффективностью и низкой пульсацией Уровень шума на 15 дБА ниже, чем у стандартных шестеренчатых насосов, до 20 дБА в зависимости от размера насоса. Более высокое рабочее давление до 300 бар и более высокая производительность.

» Ссылка на обзор шестеренчатого насоса .

» Ссылка на jbj Techniques, британский дистрибьютор гидравлики Concentric AB . (ранее Халдекс).

» Ссылка на Шестеренчатые насосы с внутренним зацеплением Haldex GPA с низким уровнем шума .

Здесь, чтобы помочь вам.

Высококачественная механическая и гидравлическая продукция всегда доступна прямо с нашего обширного склада, но мы не только это! Если вам нужно больше, будь то самый маленький компонент привода или комплексные пакеты компонентов трансмиссии, обратитесь к нашей опытной команде по продажам, которая предоставит решение, основанное на ваших требованиях.

Опытная и преданная своему делу команда технических инженеров по продажам готова работать с клиентами и добиваться результатов. Рынки, на которых работает jbj, сложны и чувствительны ко времени. В таких обстоятельствах клиентам нужны надежные партнеры по решениям, люди, знающие сроки, новаторские в дизайне и всегда готовые искать лучшее решение для нужд клиентов.
По всем пунктам jbj Techniques Limited справляется. От спецификации до технического консультирования, производства и поддержки, а также нашей обширной базы данных продуктов, jbj Techniques предоставляет комплексные и ценные услуги для силовой трансмиссии и гидравлической промышленности.

www.jbj.co.uk/how-to-select-the-right-pump-drive-for-an-application-learning-the-basics.html

Спецификация шестеренных насосов и двигателей Marzocchi, найденная в этом он-лайн » библиотека « ссылка

Технические характеристики концентрических шестеренчатых насосов и двигателей можно найти в этом » библиотека « ссылка

Вопросы?

Контакт
JBJ Techniques Limited
Для дружеской помощи и совета
Телефон: +44 (0) 1737 767493
. Электронная почта: Infica. насосов и моторов

Гидравлические шестеренные насосы — Гидравлические насосы

КОНЦЕНТРИЧЕСКИЙ Двигатель, жидкость, 4,3 галлона в минуту

№ производителя 1070033

$194,18

НАЧАЛЬНИК Гидравлический шестеренчатый насос, 11 галлонов в минуту

№ производителя 250092

$221,74

КОНЦЕНТРИЧЕСКИЙ Двигатель, жидкость, 1,2 галлона в минуту

№ производителя 1002499

$168,05

КОНЦЕНТРИЧЕСКИЙ Двигатель, жидкость, 2,8 галлона в минуту

№ производителя 1070047

$245,48

БЕЙЛИ Шестеренчатый насос: 7/8 дюйма в диаметре. Вал со шпонкой, 3. 11 CID, 25 галлонов в минуту при 2000 об/мин, 3625 фунтов на квадратный дюйм, вращение против часовой стрелки

№ производителя 252179

473,64 $

ТАТХИЛЛ 1/2 дюйма 7/16 дюймов NPT гидравлический шестеренный насос

Производитель № 2LPF20

1 169,62 $

ФЛОУСЕРВ 3/4 дюйма NPT гидравлический шестеренный насос

№ производителя 2GAFM1D0

$1340,86

НАЧАЛЬНИК Гидравлический шестеренный насос, 13 галлонов в минуту

№ производителя 250093

$178,08

КОНЦЕНТРИЧЕСКИЙ Шестеренчатый насос, 2-ступенчатый, 3600 об/мин, 13,6 гал/мин

№ производителя 1003754

$345,58

ИТОН ВИКЕРС Лопастной насос, 8 галлонов в минуту при 1200 об/мин и 100 фунтов на квадратный дюйм

№ производителя 372639-3

$723,17

ИТОН ВИКЕРС Лопастной насос, 8 галлонов в минуту при 1200 об/мин и 100 фунтов на квадратный дюйм

№ производителя 372639-5

$686,39

НАЧАЛЬНИК Шестеренчатый насос 0,48 куб. дюйм, 3600 об/мин, 3650 фунтов на квадратный дюйм, 175 F, порт давления Sae-10

№ производителя 118049

$211,00

КОНЦЕНТРИЧЕСКИЙ Насос, гидравлический редуктор

№ производителя 1800292

365,84 $

КОНЦЕНТРИЧЕСКИЙ Мотор, жидкость, 2,0 галлона в минуту

№ производителя 1070043

247,42 $

КОНЦЕНТРИЧЕСКИЙ Насос, гидравлический редуктор

№ производителя 1800290

486,80 $

ХАЛДЕКС Концентрический/шестеренчатый насос Barnes 1.403 Cid, по часовой стрелке, 15,3 гал/мин, 2800 об/мин

№ производителя 250947

486,42 $

КОНЦЕНТРИЧЕСКИЙ Мотор, жидкость, 3,1 галлона в минуту

№ производителя 1070049

$224,74

КОНЦЕНТРИЧЕСКИЙ Двигатель, жидкость, 3,9 галлона в минуту

№ производителя 1070035

$233,39

КОНЦЕНТРИЧЕСКИЙ Гидравлический шестеренчатый насос, 1,4 куб. дюйм/об

№ производителя 1802741

289,65 $

ИТОН ВИКЕРС Лопастной насос, 13 галлонов в минуту при 1200 об/мин и 100 фунтов на кв. дюйм

№ производителя 372606-3

858,41 $

КОНЦЕНТРИЧЕСКИЙ Шестеренчатый насос, 0,183 куб. дюймов/об, макс. 4000 PSI

№ производителя 1850222

$329,71

КОНЦЕНТРИЧЕСКИЙ Гидравлический шестеренчатый насос, 1,6 куб. дюйм/об

№ производителя 1802742

$357,93

КОНЦЕНТРИЧЕСКИЙ Насос, гидравлический редуктор

№ производителя 1800289

$302,26

НАЧАЛЬНИК Гидравлический шестеренный насос, двухступенчатый, 11 галлонов в минуту

Производитель # CBNA-8. 8/3.6A

$285,69

КОНЦЕНТРИЧЕСКИЙ Насос, гидравлический редуктор

№ производителя 1800291

$244,20

ИТОН ВИКЕРС Шестеренчатый насос, рабочий объем 0,5, галлонов в минуту 6,6, правый

Производитель № 26002-RZG

$437,42

КОНЦЕНТРИЧЕСКИЙ Насос, Шестерня, 11 галлонов в минуту

№ производителя 1002508

$259,58 Скидка 37%

162,04 $

ИТОН ВИКЕРС Шестеренчатый насос, рабочий объем 0,4, галлонов в минуту 5,3, правый

Производитель № 26001-RZJ

$410,74

КОНЦЕНТРИЧЕСКИЙ Насос, Шестерня

№ производителя 1800288

426,58 $

КОНЦЕНТРИЧЕСКИЙ Насос, гидравлический редуктор

№ производителя 1800293

$516,87

БЕЙЛИ Динамический шестеренный насос высокого давления, стандартный приводной вал 5/8 дюйма, 1,22 куб.

№ производителя 252164

$218,00

НАЧАЛЬНИК Новый шестеренный насос с 4 болтами, 0,129 дюйма, 3045 фунтов на квадратный дюйм, 3600 об/мин, Sae Aa 4,250177

№ производителя 250177

$195,05

КОНЦЕНТРИЧЕСКИЙ Шестеренчатый насос, 0,305 куб. дюймов/об, макс. 4000 PSI

№ производителя 1850225

463,41 $

ИТОН ВИКЕРС Лопастной насос, 11 галлонов в минуту при 1200 об/мин и 100 фунтов на кв. дюйм

№ производителя 372617-3

$735,54

НАЧАЛЬНИК Шестеренчатые насосы (1/2 вала со шпонкой) 0,25 куб. дюйм, 2,0 галлона в минуту при 2000 об/мин, 3625 фунтов на квадратный дюйм

№ производителя 252129

$147,72

НАЧАЛЬНИК Шестеренчатый насос 0,11 куб. дюйм, 0,8 галлонов в минуту при 1800 об/мин, 3045 фунтов на квадратный дюйм, фланец с 4 болтами, Sae 6

№ производителя 250176

$224,00

Шестеренчатые гидравлические насосы перемещают жидкость по системам высокого давления, вытесняя ее за счет вращения двух шестерен, приводимых в движение валом, который, в свою очередь, приводится в движение двигателем или каким-либо другим внешним по отношению к насосу средством. Они используются для различных применений, но особенно там, где требуется подъем тяжелых грузов, например, в промышленном гидравлическом оборудовании, используемом в строительстве, погрузочно-разгрузочных работах, подъемах и раскалывании бревен. Выбирайте по атрибутам, таким как требуемый максимальный непрерывный PSI, длина удлинителя вала, рабочий объем и скорость потока в галлонах в минуту (GPM). Наши гидравлические насосы, цилиндры и фильтры обеспечивают максимальную эффективность работы ваших гидравлических систем. .

Принцип работы гидравлического шестеренчатого насоса — Kawasaki Hydraulic Pump

Шестеренчатые гидравлические насосы используются в различных областях, включая сельское хозяйство, горнодобывающую промышленность и производство. В этой статье мы узнаем о работе гидравлического шестеренчатого насоса и о том, как его можно использовать для питания различных машин.

Основной принцип гидравлического шестеренчатого насоса прост. Шестерни насоса соединены с вращающимся валом и напорным патрубком. Когда шестерни вращаются, они создают поток жидкости, который можно использовать для питания различных механизмов.

Жидкость, протекающая через насос, обычно представляет собой воду или масло. Когда насос активируется, он заставляет жидкость быстро перемещаться по трубе и выходить в окружающее пространство. Этот процесс может быть использован для питания различных машин.

гидравлический шестеренный насос

Что такое гидравлический шестеренный насос?

Гидравлический шестеренчатый насос — это машина, использующая силу гидравлики для перемещения материалов. Компоненты шестеренчатого насоса работают вместе, создавая движение.
Коленчатый вал вращает шестерни, которые, в свою очередь, передают мощность на поршни. Поршни перемещают жидкость через насос, и он перемещает материал. 9Шестеренчатые насосы 0271 используются во многих областях, включая горнодобывающую промышленность, строительство и производство. Они также используются в очистке воды и сельском хозяйстве.

Как работает гидравлический шестеренчатый насос?

Шестеренчатый насос представляет собой устройство, используемое для передачи мощности вращения от входного вала к выходному валу. Зубчатые передачи используются потому, что они позволяют передавать вращательное движение непрерывно, без резких изменений скорости. В типичном шестеренчатом насосе входной вал соединен с выходным валом рядом шестерен. Когда входной вал вращается, шестерни входят в зацепление друг с другом и передают мощность на выходной вал. Шестерни шестеренчатого насоса могут быть изготовлены из металла, пластика или даже керамики.

Шестеренчатый насос работает по принципу вытеснения. Когда входной вал вращается, он вызывает перемещение окружающей жидкости. Именно это смещение заставляет шестерни работать. Скорость вращения входного вала передается на выходной вал, и насос продолжает работать.

Преимущества использования гидравлического шестеренчатого насоса

Шестеренчатый гидравлический насос представляет собой насос с приводом от двигателя, используемый для перекачки жидкости или сжатого воздуха. Они часто используются в промышленности, где они могут перемещать большие объемы жидкости или газа с минимальными затратами энергии.

Одним из основных преимуществ использования гидравлических шестеренчатых насосов является их способность работать при высоких давлениях и температурах. Это означает, что их можно использовать там, где другие типы насосов не подходят, например, в нефтегазовой промышленности. Кроме того, гидравлические шестеренчатые насосы работают относительно тихо, что делает их идеальным выбором для использования в зонах, чувствительных к шуму.

С точки зрения надежности, гидравлические шестеренчатые насосы чрезвычайно долговечны. Это благодаря их конструкции, которая включает в себя ряд высококачественных деталей. Кроме того, они, как правило, способны работать в широком диапазоне условий, что делает их хорошо подходящими для использования в различных приложениях.

Еще одним преимуществом использования гидравлических шестеренчатых насосов является их надежность. Как правило, эти насосы способны работать в широком диапазоне условий и нагрузок, что делает их подходящим выбором для применений, где требуется точность. Кроме того, срок службы этих насосов обычно намного больше, чем у других типов насосов с приводом от двигателя.

Наконец, гидравлические шестеренные насосы относительно просты в эксплуатации. Это делает их подходящим выбором для приложений, где практический опыт не требуется.

Недостатки использования гидравлического шестеренчатого насоса

Использование гидравлического шестеренчатого насоса имеет несколько недостатков. Некоторые из недостатков включают:

— Шестеренчатый насос может быть сложным в эксплуатации и обслуживании.

— Шестеренчатый насос может быть шумным.

— Для работы шестеренчатого насоса может потребоваться специальное оборудование, такое как манометр.

— Шестеренчатый насос может быть дорогим.

— Шестеренчатый насос может быть тяжелым.

— Шестеренчатый насос может занимать много места.

— Шестеренчатый насос может быстро изнашиваться.

гидравлический шестеренный насос

Применение гидравлического шестеренчатого насоса

Шестеренчатый гидравлический насос представляет собой тип насоса, который использует гидравлику для перемещения жидкости. Он используется в различных областях, включая добычу нефти и газа, очистку воды и горнодобывающую промышленность. В этой статье мы рассмотрим применение гидравлического шестеренчатого насоса и посмотрим, как он работает.

Шестеренчатый гидравлический насос используется для перемещения жидкости в различных областях, включая добычу нефти и газа, очистку воды и горнодобывающую промышленность.

При добыче нефти и газа шестеренный гидравлический насос используется для перемещения жидкостей из одного места в другое. Его можно использовать для перекачки нефти или газа из устья скважины в резервуары для хранения.

Шестеренный гидравлический насос также используется в системах водоподготовки. Этот тип насоса используется для перемещения воды из одного места в другое. Его можно использовать для перемещения воды из реки или озера в городскую очистную станцию.

Шестеренчатый гидравлический насос также используется в горнодобывающей промышленности. Этот тип насоса используется для перемещения материалов из одного места в другое. Его можно использовать для перемещения угля из угольной шахты на электростанцию.

В целом, гидравлический шестеренчатый насос является универсальным инструментом, который используется в различных областях. Это полезный инструмент для перемещения жидкости различными способами.

Заключение

Гидравлический шестеренчатый насос представляет собой роторный двигатель, использующий силу воды под давлением для передачи энергии из одного места в другое.

Добавить комментарий

Ваш адрес email не будет опубликован.
