Назначение катушки зажигания: Катушки зажигания: функции и назначение

Содержание

Катушки зажигания: функции и назначение

На стабильность работы катушки зажигания влияет множество факторов, включая тепловые нагрузки, которые могут привести к перегреву внутренних контуров, наличие влаги, вибрации двигателя. Пропуски зажигания и потери мощности двигателя могут возникнуть в результате механических повреждений катушки, коррозии или износа разъемов и проводов, низкого напряжения аккумуляторной батареи и попадания внутрь катушки конденсата и масла.

Катушки зажигания могут преждевременно выйти из строя в результате износа свечей зажигания и увеличения межэлектродного зазора, что ведет к росту напряжения пробоя. Также возможными причинами выхода из строя могут быть: перегрев внутренних контуров, износ и коррозия контактов, низкий заряд аккумуляторной батареи, вибрация двигателя. Основными признаками неисправности являются пропуски или отсутствие зажигания, детонация двигателя и замедленный разгон.

В современных автомобилях, оснащенных системой самодиагностики, при возникновении проблем с зажиганием загорается контрольная лампа неисправности двигателя, и система фиксирует диагностический код неисправности (DTC).

Однако причина неисправности может быть не связана с катушкой зажигания. Поэтому сначала необходимо выполнить визуальную проверку и убедиться в отсутствии механических повреждений, например трещин или нагара на корпусе катушки зажигания. А также нужно проверить разъемы и провода на предмет коррозии и износа, измерить напряжение аккумуляторной батареи. Если обнаружены дефекты катушки зажигания, необходимо определить причину неисправности, чтобы предотвратить повторение ситуации уже с новой катушкой зажигания.

Специалисты компании Delphi рекомендуют перед заменой или ремонтом катушек зажигания обратить внимание на такие нюансы, как:

Катушки зажигания Delphi отличаются высокоточной синхронизацией момента зажигания, что обеспечивает топливную экономичность и быстроту запуска двигателя. Катушки создают точное требуемое напряжение на свече зажигания, что улучшает работу двигателя и обеспечивает адаптивность к режиму работы двигателя, дорожным и окружающим условиям.

Оценить качество изделия можно по обмоткам первичной катушки. Низкокачественные обмотки намотаны в три слоя. На тот факт, что катушка недостаточно пропитана, могут указывать пузырьки в эпоксидной смоле (хрупком термоотверждаемом полимере, в который залита катушка). Если смола нагреется до высокой температуры (характерной для системы зажигания), пузырьки в эпоксидной смоле, скорее всего, приведут к возникновенияю трещин. Если эпоксидная оболочка треснет, прочность катушки снизится, она станет менее долговечной и эффективной.

Высококачественные обмотки катушки Delphi обеспечивают проход постоянного тока к первичной катушке. В результате во вторичной катушке наводится магнитное поле, под действием которого возникает импульс высокого напряжения, необходимый для генерирования искрового разряда на свечах зажигания, воспламеняющих топливовоздушную смесь. Следствием низкого качества конкурирующего изделия является ухудшенная передача электромагнитного потока, в результате чего нарушается момент подачи напряжения от первичного катушки ко вторичной.

Катушки зажигания Delphi оснащены резисторами для подавления электромагнитных помех, а в низкокачественных катушках конкурентов такие резисторы не предусмотрены. Электромагнитная несовместимость приведет к наведению помех, нарушению помехоустойчивости и отрицательно скажется на работе катушки и связанных с ней электрических компонентов, чувствительных к помехам. Если разрезать клапаны и заглянуть внутрь, различия становятся еще более очевидными.

Delphi постоянно подчеркивает важность использования высококачественных изделий, в том числе автомобильной электроники. Низкокачественные компоненты могут стать причиной отказов и, как следствие, дорогостоящего ремонта, так что кажущаяся выгода может обернуться убытками. Это еще один пример ложной экономии.

Компания DENSO на протяжении многих лет сохраняет лидерство в разработке технологий зажигания и тесно сотрудничает с автопроизводителями по всему миру. Именно DENSO первой в автомобильной отрасли разработала компактную индивидуальную катушку зажигания. Специалисты компании первыми применили микросхемы зажигания и диагональные индукционные обмотки, которые обеспечили стабильные характеристики при минимальных размерах. Катушки зажигания DENSO, поставляемые на рынок автозапчастей, являются оригинальной продукцией, полностью идентичной OEM-изделиям.

В ассортимент DENSO входят четыре типа катушек: обыкновенные распределительные катушки, двухискровые катушки зажигания, модули зажигания и индивидуальные катушки стержневого типа. 18 позиций катушек зажигания предназначены для замены 47 наименований оригинальных деталей и обеспечивают 234 варианта применения. Катушки зажигания DENSO предназначены для автомобилей Honda, Hyundai, Kia, Toyota, Lexus, Subaru, Suzuki, Chevrolet, Peugeot, Citroen, Mitsubishi и других.

Как и вся продукция DENSO, катушки зажигания исключительно надежны. Их усовершенствованная конструкция гарантирует стабильную работу при высокой температуре, подавление радиопомех и исключение пропусков в зажигании. Улучшенная магнитная отдача катушки позволяет быстрее достигать напряжения пробоя.

Катушки зажигания DENSO выдерживают экстремальные температуры и полностью защищены от попадания внутрь масла и воды, благодаря чему обеспечивают устойчивую работу двигателя.

Для обеспечения эффективного зажигания в современных двигателях с высоким КПД и низким уровнем выбросов требуется стабильность искрообразования. Высокое напряжение пробоя, которое необходимо для возникновения искры, обеспечивается катушкой зажигания за счет преобразования низкого напряжения аккумуляторной батареи автомобиля в напряжение в несколько тысяч вольт.

В прошлом система зажигания включала распределитель зажигания, который обеспечивал передачу высокого напряжения от катушки зажигания по проводам к свечам зажигания. В современных двигателях применяются системы зажигания без распределителя. Они обеспечивают подачу высокого напряжения непосредственно от катушек зажигания к свечам по сигналам датчиков и блока управления. Во многих современных двигателях катушки зажигания установлены непосредственно на свечах зажигания в свечных колодцах, это повышает стабильность и надежность зажигания.

Именно для таких двигателей специалисты DENSO разработали компактную индивидуальную катушку зажигания, применив миниатюрные схемы зажигания и диагональные индукционные обмотки.

Для чего нужна катушка зажигания в автомобиле

В топливной системе любого автомобиля имеется катушка зажигания (КЗ или бобина). Этот механизм отвечает за работу всей системы и является её «сердцем». Если в работе КЗ имеются сбои, то и автомобиль не сможет нормально функционировать.

Каждому автомобилисту стоит познакомиться с этим механизмом, выяснить причины её неисправности, также нужно обязательно знать, как проверить катушку зажигания.

Для чего нужна катушка зажигания в автотранспортном средстве

Для начала стоит разобраться зачем нужна катушка зажигания и почему она так важна для работы автомобиля. Бензиновые двигатели устроены таким образом, что топливо должно поджигаться. Для этой цели используются свечи зажигания, которые знакомы практически каждому автомобилисту. Процесс создания искры требует большого количества энергии (от 10 до 50 тыс. вольт). В этом случае разряд на электродах свечей зажигания будет обладать достаточной мощностью.

Современная катушка зажигания автомобиля

Бортовая сеть машины не способна создавать столь высокое напряжение, ведь портативный источник питания с такими показателями пока никому не удалось создать. Для генерирования такого высокого напряжения как раз и нужны катушки зажигания. Это устройство способно из тока с аккумулятора в 12 Вольт создать высоковольтную энергию.

Конструктивные особенности КЗ

Теперь самое время изучить устройство катушки зажигания. Его особенностью является наличие нескольких обмоток:

Первичная обмотка или низковольтная принимает на себя напряжение, которое генерирует аккумулятор/генератор. Эта обмотка состоит из крупной проволоки, которая образует не более 150 витков. Сверху проволока покрыта изоляцией, которая предупреждает скачки напряжения и короткое замыкание. Концы с первичной обмотки выводятся на крышку механизма, где соединяются с проводкой, для которой характерно напряжение 12 В.
Вторичная обмотка располагается внутри низковольтной. Для неё используется проволока с мелким сечением, потому количество витков возрастает до 30 тыс. К одному концу присоединяется минус с первичной обмотки. Второй вывод соединяется с центральным выводом и является положительным. С него напряжение подаётся дальше по топливной системе.

Из чего состоит катушка зажигания мы выяснили, а вот где располагается этот механизм пока не рассказали.

Расположение катушки зажигания в автомобиле

Мы не можем однозначно сказать где находится катушка зажигания, поскольку её расположение зависит от конструкции автомобиля и типа самой бобины.

Механизм общего типа обычно располагается один, используется для генерации напряжения с высоким показателем, в электрической схеме располагается перед ЭБУ или прерывателем/распределителем. Такие бобины используются в системах батарейного типа.
Индивидуальный элемент используется для отдельного цилиндра, находится перед свечой. Устанавливаются индивидуальные катушки зажигания в системах с транзисторным и электронным типом зажигания.

Чтобы узнать точное расположение КЗ в авто, необходимо изучить инструкцию к нему. В этом документе производитель всегда указывает информацию о типе катушке и её расположение.

Принцип действия катушки зажигания

Не менее интересным будет изучить принцип работы катушки зажигания, чем мы сейчас и займёмся. Работа КЗ основана на следующих принципах:

Напряжение от аккумулятора направляется на первичную обмотку катушки, что способствует образованию магнитного поля.
Вторичная обмотка испытывает воздействие магнитного поля, которое отображается в виде импульса напряжения с высоким значением.
Импульс напряжения получается высоким из-за большого числа витков вторичной обмотки. Ведь индукция магнитного поля умножается именно на количество витков. Потому и получается на выходе высокое напряжение.
Для увеличения магнитного поля внутрь катушки помещается специальный железный сердечник.

Вот мы и разобрались с тем, как работает катушка зажигания. На самом деле всё просто, впрочем, как и всё гениальное.

Причины выхода из строя катушки зажигания

Никому ещё не удалось создать вечную КЗ. Даже самые современные и совершенные катушки зажигания имеют ограниченный срок службы. Существует два главных «врага» этих механизмов:

воздействие влаги;
перегрев приводит к разрушению внутренней изоляции, образованию пробоев и дальнейшему перегоранию всей детали.

Нет искры в катушке зажигания

Проблемы в работе механизма проявляются в виде ряда признаков:

пропуски зажигания, при которых двигатель троит, может наблюдаться постоянно или возникать периодически;
снижение мощности двигателя во время разгона автомобиля;
работа мотора в режиме safe-mode, в который он переходит самостоятельно;
активизация «check engine»;
автомобиль отказывается запускаться.

При выявлении одного из этих признаков необходимо незамедлительно проводить диагностику всей топливной системы. Можно смело начинать с КЗ. Почему она выходит из строя нам известно, осталось разобраться с методами диагностики её состояния.

Проверка работоспособности катушки

Одной из причин выхода из строя механизма является его перегрев. Внутри корпуса имеется трансформаторное масло, которое снимает избыток температуры. Крышка полости, в которой находится охлаждающая жидкость, очень плотно прилегает к корпусу, создавая герметичность. Из-за этой особенности катушка не подлежит разборке, следовательно, проведение ремонтных работ не представляется возможным.

Диагностика работоспособности катушки зажигания

Признаки неисправности катушки зажигания автомобиля были разобраны выше. При их выявлении необходимо проводить диагностику, которая позволит подтвердить/опровергнуть догадки. Проверка основана на измерении показателей сопротивления. В этом случае показатели напряжения (входного и выходного) не принимаются за основные. Для измерения сопротивления необходимо знать, как проверить катушку зажигания мультиметром. Этот способ является простым и результативным.

Для проверки работоспособности механизма необходимо знать какое сопротивление должно быть на катушке зажигания, которая исправно работает. Для первой обмотки характерно сопротивление на уровне 0,3 Ом. Вторичная обмотка характеризуется сопротивлением на уровне 7-9 тыс. Ом. При выявлении отклонений в этих показателях можно с уверенностью говорить про сбои в работе этого элемента. Ремонт, как мы уже знаем, не производится, потому остаётся только выполнять замену.

Не всегда можно проверить катушку зажигания тестером в виде мультиметра. В этих случаях можно воспользоваться другими методами. Например, проверить искру. Эта диагностика популярна среди владельцев старых автомобилей. Для проверки искры необходимо центральный высоковольтный провод расположить от корпуса мотора на расстоянии около 6 мм. Пробуем завести автомобиль и смотрим на проскакивающую искру. Синяя или фиолетовая искра будет свидетельствовать о нормальной работе бобины. Желтая искра или её отсутствие является прямым доказательством наличия проблем в работе КЗ.

Система с индивидуальными бобинами должна проверяться поочередно. Для этого с каждой катушки отсоединяется питание при заведённом автомобиле. В случае нормальной работы бобины при отключении разъёма будет меняться звук работы мотора. Если таких изменений не происходит, значит диагностируемая катушка работает не так, как полагается.

Такими нехитрыми способами можно проверить катушку зажигания в домашних условиях. С этой работой справится любой автомобилист. Не стоит затягивать с диагностикой топливной системы, если были замечены признаки неисправности бобины. Такая осмотрительность и сознательность оградит от внезапной остановки автомобиля посреди пути.

Катушки и модули зажигания.

Катушки зажигания и модули зажигания

Назначение и устройство катушки зажигания

Бортовая электрическая сеть современных автомобилей питается источниками тока напряжением 12 В. Однако, для пробоя искрового промежутка (зазора) между контактами свечи зажигания требуется напряжение в несколько тысяч вольт, поскольку воздух и смеси газов, составляющие рабочую смесь, имеют значительное электрическое сопротивление. По этой причине в системах зажигания двигателей с принудительным воспламенением рабочей смеси используют специальные трансформаторы – катушки зажигания, которые преобразуют низковольтное напряжение бортовой сети в высоковольтное напряжение, подаваемое к свечам зажигания для искрообразования.

Как и любой трансформатор, катушка зажигания способна преобразовывать напряжение только при переменном токе, изменяющемся по величине или (и) направлению. Такой ток (изменяющийся по величине) возникает в низковольтной цепи катушки зажигания в моменты разрыва и смыкания цепи с помощью контакторов прерывателя-распределителя, или импульса, поступающего от электронного блока управления (в двигателях с ЭСУД).

Современные катушки зажигания изготовляются на номинальное напряжение 12 В. Все катушки зажигания, используемые в системах зажигания автомобильных двигателей с принудительным воспламенением рабочей смеси, имеют аналогичную конструкцию, отличаясь лишь обмоточными данными, конструкцией отдельных узлов и деталей, а также наличием дополнительных устройств, габаритными и установочными размерами.

Основными частями катушки зажигания (

рис. 1) являются: сердечник 6 первичной 4 и вторичной 3 обмотками, крышка 12 с выводами 1, 11, 14 низкого и 13 высокого напряжения.

Обычно применяются катушки зажигания, оснащенные добавочным резистором 8, смонтированным в керамическом изоляторе 9. Сердечник 6 катушки зажигания, как правило, набирают из листов электротехнической стали, изолированных друг от друга окалиной. Тем самым уменьшаются вихревые токи, образующиеся при пульсациях магнитного потока. Сверху сердечника расположена трубка 10 из электротехнического картона, на которую в несколько слоев намотана вторичная обмотка 3. Она выполняется из эмалированного провода марки ПЭЛ диаметром 0,06…0,1 мм и имеет большое число витков (17500…26000).

Для улучшения изоляции слои вторичной обмотки отделены друг от друга конденсаторной бумагой. Первые и последние восемь рядов, где возникают потенциалы наибольшей величины, изолируются четырьмя-шестью слоями бумаги, остальные – двумя слоями. Для уменьшения напряжения между слоями витки первых и последних четырех рядов наматываются с интервалом 1…2 мм.

Поверхность вторичной обмотки изолируют лакотканью и кабельной бумагой. Фарфоровый изолятор 5 предотвращает возможность пробоя вторичной обмотки на кожух 7. Поверх вторичной обмотки намотана первичная обмотка 4 (провод марки ПЭЛ диаметром 0,57…0,77 мм), состоящая из небольшого числа витков (250…300). Межслойная изоляция первичной обмотки представляет собой кабельную бумагу. Размещается первичная обмотка ближе к кожуху 7 для лучшего охлаждения катушки. Вокруг первичной обмотки расположен магнитопровод

2, состоящий из двух разрезанных по оси тонкостенных цилиндров, выполненных из трансформаторной стали.

Все элементы конструкции катушки зажигания находятся в металлическом кожухе 7. Герметичность обеспечивается прокладкой между кожухом 7 и карболитовой крышкой 12. Внутренняя полость большинства катушек заполнена трансформаторным маслом.

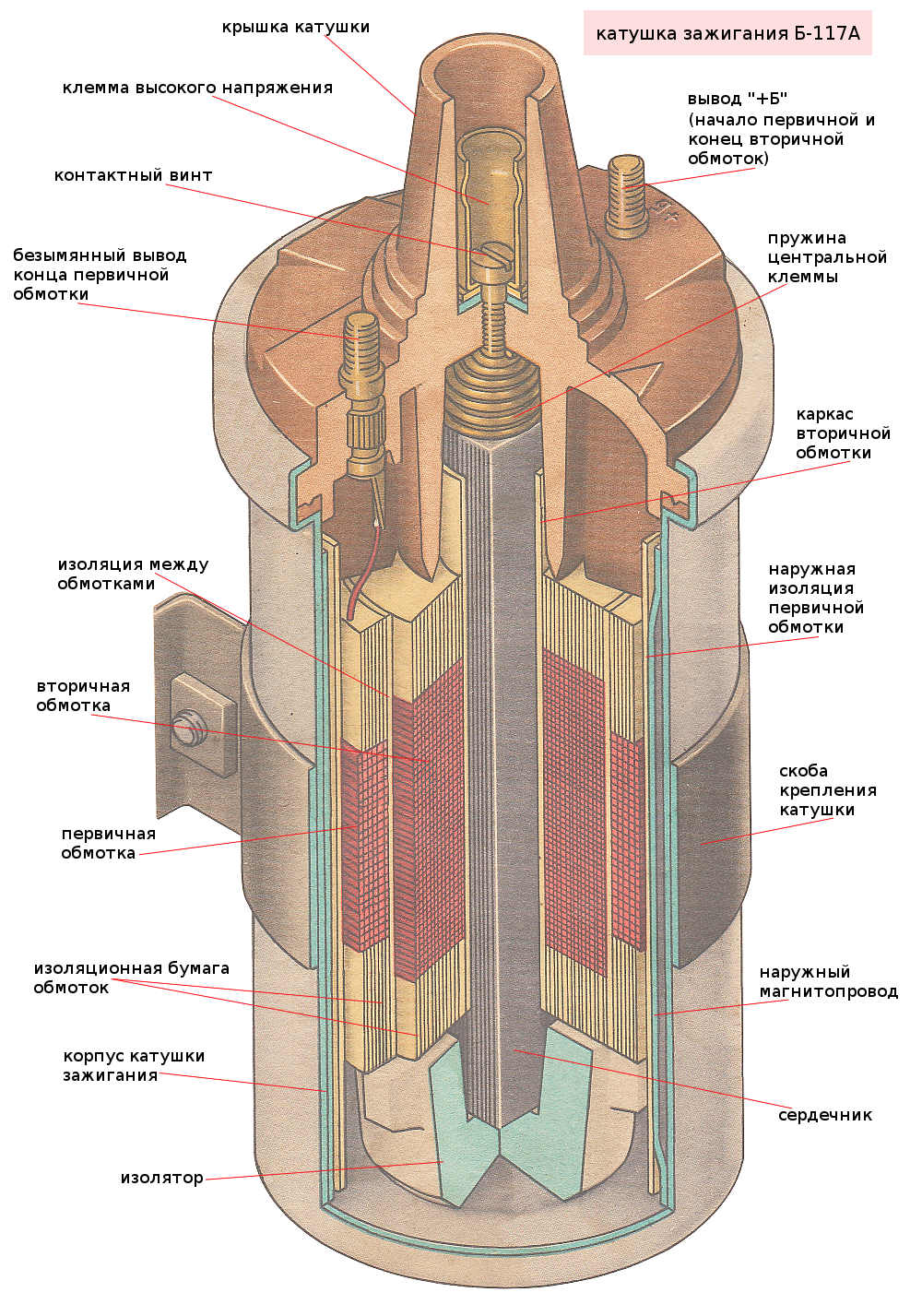

Рис. 1. Катушки зажигания: 1 — низковольтный вывод; 2 — наружный магнитопровод; 3 — вторичная обмотка; 4 — первичная обмотка; 5, 9 — изоляторы; 6 — сердечник; 7 — кожух; 8 — добавочный резистор; 10 — контактная пластина высокого напряжения; 11, 14 — низковольтные выводы «ВК» и «ВК-Б»; 12 — крышка; 13 — наконечник высоковольтного вывода; 15 — шинки

Добавочный резистор 8 служит для предотвращения падения напряжения в низковольтной цепи зажигания при пуске двигателя стартером. Он выполняется в виде спирали из нихромовой или никелевой проволоки и крепится в двух половинах керамического изолятора 9. Концы спирали приварены к двум шинкам 15 посредством которых резистор присоединяют к низковольтным выводам 11 и 14 катушки зажигания.

Все катушки зажигания располагаются на карболитовой крышке 12. Вторичная обмотка присоединяется к высоковольтному выводу 13 катушки зажигания. Общий конец первичной и вторичной обмоток соединен с выводом 1. Первичная обмотка соединена с выводом 11. К выводу 14 присоединена только шинка добавочного резистора.

Выводы 1 и 13 не маркируются. Маркировка вывода 11 – «ВК», вывода 14 – «ВК-Б».

На крышке катушки зажигания Б-117 (рис. 1, а), не имеющей добавочного резистора 8, расположены выводы 1, 13 и вывод «+», к которому присоединен конец первичной обмотки.

Катушка зажигания 27.3705, применяемая в системах бесконтактного зажигания, аналогична по конструкции катушке зажигания контактной системы зажигания. Соединение обмоток выполнено по автотрансформаторной схеме.
Особенностью конструкции является относительно низкое сопротивление первичной обмотки (0,5 Ом), что позволяет получать стабильные выходные характеристики при уменьшении напряжения питания до 6 В. В конструкции предусмотрена защита катушки зажигания от взрыва при выходе из строя электронного коммутатора.

***

Модули зажигания инжекторных двигателей

Существенно отличаются от традиционных конструкция и технология изготовления катушек зажигания для систем с низковольтным распределением. Например, двухвыводная катушка зажигания 29.3705, применяемая в составе микропроцессорной системе управления двигателем ВАЗ-21083 (рис. 1, б), выполнена по специальной технологии, включающей пропитку обмоток эпоксидными компаундами и последующую опрессовку обмоток морозостойким полипропиленом, образующим собственно корпус катушки. Поскольку такие катушки оснащаются встроенными коммутаторами, их называют модулями зажигания.

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два высоковольтных электронных коммутирующих блока). Коммутатор служит для включения и выключения тока в первичной обмотке катушки зажигания. На корпусе выполнены четыре высоковольтных вывода катушек зажигания, которые соединяются со свечами зажигания в соответствии с порядком работы цилиндров двигателя.
К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Искра проскакивает за рабочий цикл дважды в каждом цилиндре — во время такта сжатия — рабочая искра, поджигающая рабочую смесь, на такте выпуска – холостая искра.

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Модуль зажигания работает по следующему принципу.
Контроллер рассчитывает необходимое время включенного состояния в зависимости от текущих оборотов коленчатого вала и напряжения бортовой сети и подает на коммутатор управляющий сигнал. В течение времени включенного состояния (времени накопления) ток в первичной обмотке катушки зажигания возрастает до заданного оптимального значения, при котором величина запасаемой энергии достигает максимума. Если время накопления слишком велико, то катушка зажигания будет работать с насыщением, что приведет к ее перегреву и снижению КПД.

Таким образом, обработав сигналы датчиков (ДПКВ, ДМРВ, температуры, детонации и др.), блок управления рассчитывает оптимальный угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на соответствующие свечи зажигания.

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Дальнейшее улучшение характеристик катушек зажигания направлено на совершенствование конструкции и технологии производства катушек зажигания с замкнутой магнитной системой, обладающих большими коэффициентами передачи энергии и длительностью искрового разряда по сравнению с катушками с разомкнутой системой и одинаковой запасаемой энергией в первичной цепи.

***
