133 — технические характеристики, модификации, фото, видео

Интересное порождение от «ЗИЛ-130». Грузовик, седельный тягач, машина сельско-городских нужд и многое другое – всё это «ЗИЛ-133» и его модификации. Автомобиль, произведенный в Москве, даже засветился на Олимпийских играх в 80-х годах прошлого века. Любому автолюбителю будет интересно ознакомится с историей и возможностями этого силовика. Весь модельный ряд ЗИЛ.

Содержание: [показать]

История автомобиля

Легендарная модель ЗИЛ-130 знакома каждому автолюбителю. Однако то, насколько удачно эта модель производилась в 70-х годах, не делает ее вечной. Таким образом, уже в начале 1980-х годах возникла потребность в дополнительных модификациях, которые будут более практичны и производительны.

Как ни странно, существующих разработок не оказалось, а имеющиеся пришлось отправить на завод другого производителя. Ничего не оставалось, как лезть в далекий ящик за старыми идеями и замороженными проектами.

Таким проектом стал ЗИЛ-133, а точнее, его модификации. Сама модель служила больше как опытный образец и даже в то время на дорогах была крайней редкостью.

Измененный дизайн и все та же длина кузова не давали особенных преимуществ, нужно было что-то другое. Вот различия в размерах колесной базы, назначении шасси и грузоподъемности последующих версий сыграли немалую роль в усилении советского автопрома.

Кабина и кузов

Кабина взята с родительской версии «130». Инженеры провели лишь некоторый рестайл и немного приподняли оную. Передний бампер так и остался белым, а основная часть кабины встречается во множестве цветовых различий.

Над радиаторной решеткой красуется аббревиатура производителя «ЗиЛ». Под решеткой расположены крюки для буксировки при помощи троса. На крыше корпуса имеются габаритные огни, также по бокам — традиционные повторители поворота и основной свет спереди.

Внутри очень просторно. Мест три – водительское и совмещенный пассажирский диванчик.

Удобное панорамное стекло дает хороший обзор, даже несмотря на носовое расположение двигателя.

Внутри все сделано для удобства водителя — вентиляционные люки, правильное расположение зеркал заднего вида и другие элементы максимально упрощают рабочий процесс. Сидение рулевого регулируется по наклону и вылету, этого достаточно, чтобы настроить рабочее место человеку любой комплекции.

Все органы управления скопированы и вставлены из кабины «ЗИЛ-130». Благодаря этому водителю не нужно было привыкать к чему-то новому. Стоит учесть, что все осталось не только по-прежнему, но и сохранило надлежащее удобство.

Датчики измерения и другие информационные приборы даже сейчас трудно назвать устаревшими. Типичный «ЗИЛ-133», помимо полного снаряжения и загрузки, способен тянуть дополнительный прицеп.

Конструкция кузова состоит из дерева, в отдельных модификациях она сделана из металла. У представителей со средней базой откидываются только боковые борта, машины с удлинённой задней частью обладают откидывающимися стенками со всех трех сторон. Для увеличения вектора назначений на кузов можно устанавливать тент при помощи специального каркаса.

Вместо грузового отсека для представителей «133-х» разрабатывались и разрабатываются модули для решения задач как в сельском хозяйстве, так и в других сферах промышленности. Удобно то, что заказать грузовик можно с пустым шасси и самостоятельно вмонтировать необходимую установку. Актуально для предприятий с узконаправленной деятельностью.

Технические характеристики

Силовой агрегат

При максимальных нагрузках как тягачи, так и грузовики с платформой могут двигаться на приличной скорости, сохраняя при этом вменяемое управление. Моторы, работающие на бензине и на дизеле производства заводов ЗИЛ и КамАЗ, демонстрируют до сих пор отличные качества в мощности и экономии в использовании. В таблицах представлены технические характеристики основных четырех моделей:

Технические характеристики

Именования	ЗИЗ-133Г1	ЗИЛ-133ГЯ	ЗИЛ-133Г40	ЗИЛ-ММЗ-4516
Годы производства	1975-1978	1979-1992	1992-1999	1993-2002
Тип двигателя	ЗИЛ-130	КамАЗ-740. 10	ЗИЛ-645
Количество цилиндров	8
Расположение цилиндров	Продольно V-образно под углом 90о
Количество клапанов на цилиндр	2*1
Объем в см3	5 966	10 850	8 743
Мощность в лошадиных силах	150	210	185
Максимальный крутящий момент в ньютон метрах	402	637	510
Степень сжатия	6,5	17	18,5
Рабочее топливо	Бензин А-80		Дизель

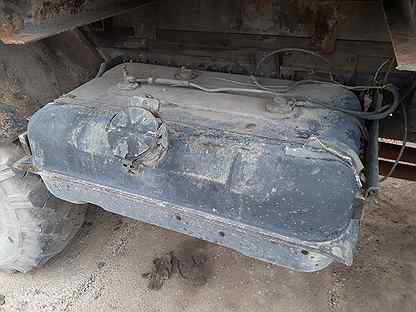

Объем бака для топлива	125+125 литров		170 литров
Максимальная скорость	80 км/ч
Охлаждение	Жидкостное

Трансмиссия

Для переключения передач в делителе служит пневмомеханический привод. Интересная его особенность: клапан включения исполнительного механизма связан с толкателем пневмоусилителя в системе привода сцепления.

Водитель может, не пользуясь педалями сцепления и акселератора, предварительно выбрать переключателем подходящую передачу в делителе и затем в нужный момент включить ее простым выжимом педали сцепления.

Удобство такого устройства при езде по местности с часто меняющимися дорожными условиями трудно переоценить. В таблицах представлены технические характеристики основных четырех моделей:

Трансмиссия

Именования	ЗИЗ-133Г1	ЗИЛ-133ГЯ	ЗИЛ-133Г40	ЗИЛ-ММЗ-4516
Годы производства	1975-1978	1979-1992	1992-1999	1993-2002
Тип КПП	Механика
Количество ступеней	5		9	9
Тип сцепления	Однодисковое сухое фрикционное

Тормозная система

Весь механизм тормозов состоит из четырех элементов.

1. Рабочая система – основные тормоза, работающие на воздухе. Торможение задних и передних колес разделено. Управление производится посредством педали тормоза в кабине и тормозным краном посредством специальных рычагов;
2. Стояночный тормоз – цель обеспечить неподвижность на горизонтальной поверхности или небольшом уклоне. Система также работает пневматически через специальный краник. Тормозные камеры оснащены специальными энергоаккумуляторами, которые не дают заднему мосту допустить движение колес;
3. Вспомогательная система – актуальна при частом торможении. Снимает часть нагрузки с основных тормозов посредством торможения двигателем. Наличие этого элемента продлевает срок службы всех тормозов вместе;
4. Запасная система – служит для торможения автомобиля в случае отказа основных тормозов. Иначе называется аварийной. Для управления ею используется кран стояночной системы, который приводит в действие энергоаккумуляторы.

Для контроля всех систем в машине предусмотрена звуковая и световая индикация.

Шасси и подвеска

Рама состоит из двух лонжеронов штампованного типа, которые соединяются посредством поперечин. Последние играют важную роль в поведении рамы. Жесткость обеспечивается особенным строением первого, четвертого и пятого поперечных соединений.

Это важно, так как на первой установлены опоры для двигателя и некоторых других рабочих элементов; на третьей поперечине – лонжероны рамы; четвертая представляет собой две идентичные половины швеллерного сечения; на пятой – тягово-сцепное устройство.

Подвеска передних колес — зависимая на продольных полуэллиптических рессорах и телескопических амортизаторах. Подвеска задних колес — зависимая балансирная на продольных полуэллиптических рессорах с реактивными штангами. Рама — лонжеронного типа, штампованная, сварная.

Именования	ЗИЗ-133Г1	ЗИЛ-133ГЯ	ЗИЛ-133Г40	ЗИЛ-ММЗ-4516
Годы производства	1975-1978	1979-1992	1992-1999	1993-2002
Шины	260-508Р
Материал дисков	Сталь
Тип передних дисков	7J × 20 260/51 R20
Тип задних дисков	7J × 20 260/51 R20

Колеса производились вместе с автомобилями на заводе имени Лихачева в Москве.

Размеры автомобиля

Именования	ЗИЗ-133Г1	ЗИЛ-133ГЯ	ЗИЛ-133Г40	ЗИЛ-ММЗ-4516
Годы производства	1975-1978	1979-1992	1992-1999	1993-2002
Длина	9 000 мм	9 040 мм	9 037 мм
Ширина	2 500 мм
Высота	2 345 мм	3 358 мм	2 700 мм
Погрузочная высота	1380 мм
Колесная база	3 710 мм	4 620 мм	4 610 мм
Передняя колея	1 835 мм	1 848 мм
Задняя колея	1 850 мм	1 840 мм
Клиренс	250 мм	230 мм
Грузоподъемность
Именования	ЗИЗ-133Г1	ЗИЛ-133ГЯ	ЗИЛ-133Г40	ЗИЛ-ММЗ-4516
Годы производства	1975-1978	1979-1992	1992-1999	1993-2002
Снаряженная масса	6 875 кг	7 610 кг	7 475 кг	8 600 кг
Полная масса	15 175 кг	17 835 кг	17 700 кг	18 600 кг

Модификации

• Первый опытный образец «сто тридцать третьего» индексировался «133В». Машина увидела свет в 1966 году. Это был седельный тягач. Сам автомобиль был выпущен тиражом, не слишком превышающим своего родителя.
• «ЗИЛ-133Н» в очередной раз пробная версия для испытаний. Произведен автомобиль в 1968 году.
• ЗИЛ с удлиненной базой и способностью тянуть за собой прицеп получил маркировку «133Г». Борта кузов в этой версии откидывались со всех трех сторон. Модификация и ее ответвления сходили с конвейера до 1987 года серийно.
• Вышеупомянутая модель подверглась изменениям образовав грузовик с удлиненной базой «ЗИЛ-133Г1». Отличие от младшего брата было в увеличенном объеме топливного бака. Грузоподъемность была равна 8 тоннам.
• «ЗИЛ-133Г2» полностью аналогичная копия «133Г1» с увеличенной грузоподъемной силой до 10 тонн.
• Не обошлось и без строительных модификаций. Автокран «ЗИЛ-133ГЯ» стал одним из последних советских грузовиков завода имени Лихачева. Для воплощения модификации в жизнь провели целый ряд скрещиваний. Короткая колесная база от самосвала с шасси, приспособленным под установку крана «КС-3575А», довершал это силовой агрегат КамАЗ-740. Так и выпускали до 1992 года.
• «ЗМУ-8» на шасси от «ЗИЛ-133ГЯ» — сельскохозяйственная модификация для обработки полей. ЗМУ – загрузчик минеральных удобрений. Производство шло с 1979 до 1992 года.
• На той же базе выпускали «ЗСА-7» — загрузчик сеялок автомобильный. Сойдя с конвейера первый раз в 1979 году, выпускался следующие 13 лет.
• Очередной опытной версией для улучшения автомобилей ЗИЛ стала модель «ЗИЛ-133ГЯС». Сходил с конвейера в годы 1980-1984.
• Специально для Олимпиады в 1980 году завод имени Лихачева предоставил автомобиль для транспортировки лошадей – «ТС-5982». Фургон поставили на шасси «ЗИЛ-133Г». Внешне машина привлекательна. Поле проведения спортивных соревнований было выпущено еще 6 представителей модели для нужд конной полиции.
• Могучий опытный образец «ЗИЛ-Э133ВЯТ» из 1982 года существенно отличался от своих собратьев. У данного седельного тягача был дизельный двигатель КамАЗ-5Э7403, оснащенный турбонаддувом. Кабина использовалась ЗИЛ-133ГЯ, только была выше на 170 мм. В 1988 году, пытаясь обновить грузовик, в кабину было добавлено спальное место, что несло революционный характер в автопромышленности тех времен.
• В период с 1991 по 1992 год производился ЗИЛ-133ГМ в качестве образца для опытов.
• В 1992 году «Смоленский завод КДМ» стал производить «ЗИЛ-133Г4» для уборки улиц. В их число входили снегоуборочные, посыпочные и пылесбивающие машины. Производится до настоящего времени.
• «ЗИЛ-133Г40» с удлинённой базой и тентовым покрытием кузова использовался и используется для транспортировки различных грузов. Серийно производился с 1992 по 1999 год.
• Параллельно с предыдущей версией с конвейера сходила база с бортовой холодильной установкой – «ЗИЛ-133Г42». Применение находит в соответствующих сферах.
• На заводе имени Лихачёва в период 1992-99 производили седельный тягач с укороченной базой – «ЗИЛ-133Д42».
• Очередной седельный тягач, но уже нового поколения – «ЗИЛ-133ВЯ», начал производится в 1995, и с успехом выполняет поставленные задачи до сих пор.
• На базе «ЗИЛ-133» производился не менее популярный грузовик «ЗИЛ-ММЗ-4516». Период производства 1993-2002 годы.

Плюсы и минусы

В ряд положительных качеств входит экономичная эксплуатация. Для ремонта автомобиля не требуется больших затрат, включая замену деталей. При закупке комплектующих покупателю легко ориентироваться в назначении элементов, так как они разделены на соответствующие подгруппы. Всё для замены можно приобрести у официального дилера, что добавляет гарантии качества. Если планируется массовый ремонт или покупатель является постоянным клиентом — обусловлена система скидок, что определенно притягивает.

Отрицательно машина «ЗИЛ-133» ведет себя в условиях абсолютного бездорожья или в заснеженную погоду. Несмотря на это, при любых погодных условиях грузовики верно выполняют свою работу. Негативное впечатление также оставляет шумоизоляция салона и качество обработки внешних элементов машин. Так или иначе, это можно списать на мелкие недостатки.

Подводим итоги

Продукция «ЗИЛ» советского производства плавно переросла в современную автопромышленность именно посредством «сто тридцать третьей» модели. Ее модификации не использовались в единицах структур, а остальные полным ходом даже до сих пор используют этого грузовичка.

Несмотря на применение унификаций и небольшой тираж модель «133» занимает достойное место в истории. В последствии объединившись с ЗИЛ-130 производились упрощенные версии машин.

Советуем Вам прочитать статью: ЗиЛ – история автогиганта

ЗИЛ-133 фото

Тест драйв

Видео обзор

ЗИЛ-130: технические характеристики самосвала, его грузоподъемность, объем кузова и топливного бака, габаритные размеры

ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная техника. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции, всех технических характеристиках и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.

Прочитайте рейтинг топ 5 самых больших карьерных самосвалов в мире.

О производителе ЗИЛ

ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса, а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно. Также вас может заинтересовать статья про марки Камазов и длину Камаза.

На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.

Технические характеристики

Устройства	Параметры
Шасси	ЗИЛ-130Б/ЗИЛ-130Б2
База, мм	3800
Двигатель	ЗИЛ-130
Мощность, л.с. (кВт)	150 (110.4)
Крутящий момент, Нм	401.8
КПП	Механическая, 5-ступенчатая, синхронизированная
Колесная формула	4х2
Размер шин	260-508Р
Макс. скорость, км/час	90
Емкость топливного бака, л	175
Норма расхода топлива, л/100км	37
Работа с прицепом	-/+
Размеры платформы, ДхШхВ, мм	3752х2325х575
Площадь платформы, м2	8,7
Объем кузова, м3	5
Угол подъема, град	50
Грузоподъемность, кг	4000
Направление разгрузки (вбок/назад)	+/+
Габаритные размеры, (длина х ширина х высота), мм	6675х2500х2400
Вес (сколько весит), кг	9360

ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала – Tatra t815.

Рекомендуем также ознакомиться с техническими характеристиками ЗИЛ-131.

Модели самосвала на фото.

Популярный производитель

Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.

Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа, однако может осуществлять выгрузку на одну из 3 сторон.

Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.

Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:

• Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
• Износ уплотнителей коленвала.
• Замусоривание специальной трубки для забора масла.
• Деструкция головок шатунов, местом расположения которых является нижняя панель.

Модели грузовиков

Различные модификации машины

Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:

• 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
• 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
• 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
• 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
• 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.

Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.

Технические характеристики

Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.

Изучите фронтальные погрузчики российского производства, используемые в строительстве и горнодобывающей отрасли.

Их основные технические характеристики подробно описаны в другой нашей статье.

Отдельная статья посвящена экскаваторам-погрузчикам Вольво.

Плюсы и минусы самосвала

Преимущества:

• Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
• Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
• Радиус разворота составляет 7 м, что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
• Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.

Недостатки:

• Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
• Грузоподъемность грузовых автомобилей не является рекордной.
• Есть узконаправленные модели, использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.

Эргономика

Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст – 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.

Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.

Самосвал ЗИЛ-130

Гидравлика кузова

Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л, насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.

Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.

Трансмиссия

ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.

Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.

Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям, которые необходимы для усовершенствования модели.

Особенности работы

Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.

Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.

Тормозная система

Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.

Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.

Модель 130

Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.

Двигатель

В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».

Более поздние этапы разработок обозначились использованием 8 цилиндров, что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.

Общий вид

Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.

Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.

Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.

Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.

Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.

Для сравнения можете ознакомиться со статьей про двигатель МАЗ 5551.

Заключение

ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве, так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.

Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.

Также для сравнения можете ознакомиться со статьей про самосвал БелАЗ 75710 технические характеристики.

Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор.

Зил 130: технические характеристики, расход топлива на 100 км, система подъёма кузова

Почти каждому жителю России и стран ближнего зарубежья знаком характерный облик грузового автомобиля ЗиЛ-130 с кабиной, окрашенной в цвет морской волны. В СССР машина считалась эталонным образцом грузовика средней грузоподъемности.

Универсальность и надежность конструкции позволили использовать шасси для всевозможных транспортных средств – начиная от самосвалов и заканчивая автобусами.

История создания

Работы по созданию перспективного грузовика, предназначенного для замены ЗиС-150, начались на автозаводе имени И.В. Сталина в 1953 году. Проект машины обозначался ЗиС-125 или 150М. Работами руководили А.М. Кригер и Г.А. Феста. Первый опытный экземпляр с грузоподъемностью 4 тонны был собран к 1956 году уже под обозначением ЗиЛ-130.

Доводка машины и двигателя заняла более года, а в 1957 году техническое задание подверглось корректировке – автомобиль ЗиЛ-130 планировалось применять не только как грузовик, но и в варианте тягача. Доработанные машины с новым силовым агрегатом вышли на испытания в 1959 году.

К этому же времени относится и разработка окончательного дизайна кабины грузовика, который был создан ведущим художником завода ЗиЛ Т. П. Киселевой.

В очертаниях кабины чувствуется влияние американского грузового автомобилестроения 50-х годов прошлого века.

Именно для грузовиков из США были характерны использованные на ЗиЛ-130 панорамное стекло, конструкция и форма крыльев, а также общее решение радиаторной решетки.

Мелкосерийное производство началось осенью 1962 года, а массовое – только осенью 1964 года, когда новый грузовик полностью вытеснил с конвейера ЗиЛ-164А. Производство грузовиков шло нарастающими темпами, и в 70-е годы завод ежегодно выпускал до 200 тыс. машин на базе ЗиЛ-130.

С начала 1986 года завод ЗИЛ перешел на новый стандарт обозначения моделей и 130-й, пройдя очередную модернизацию, стал обозначаться ЗИЛ-431410. Машина продержалась на конвейере московского завода до конца 1994 года. Автомобильный завод в Новоуральске выпускал грузовики под маркой АМУР вплоть до 2010 года.

Описание конструкции

Грузовик ЗиЛ-130 представляет собой конструкцию капотного типа с задними ведущими колесами и грузоподъемностью от 5,5 т (ранние версии) до 6,0 т (последние модели).

Основой машины является клепаная рама из лонжеронов швеллерного профиля и поперечных усилителей.

Подвески мостов зависимого типа на листовых рессорах. Передний мост оснащен телескопическими амортизаторами, задний – подрессорниками.

Двигатель

Первые опытные грузовики ЗИЛ-130 комплектовались 6-цилиндровым верхнеклапанным бензиновым двигателем модели Э130. Мотор имел V-образную форму с прямым углом развала блоков. При рабочем объеме 5,2 литра ожидалась мощность до 135 л.с., однако, на испытаниях агрегат не смог развить более 121 силы.

Мощность в 130 л.с. удалось получить на модернизированной версии 1Э130. Параллельно шли работы по доработке рядного нижнеклапанного мотора ЗИЛ-120, из которого удалось выжать те же 130 сил.

Изменение технического задания в части увеличения тягового усилия грузовика повлекло за собой необходимость применения моторов с мощностью не менее 150 л.с. Это требование поставило крест на дальнейших работах над «шестерками», и конструкторы переключились на разработку V-образного 8-цилиндрового агрегата модели 3Э130 с рабочим объемом 6,0 литров.

Опытные образцы появились в 1958 году и развивали мощность до 151 л.с.

Моторы после доработок пошли в серийное производство в 1959 году под обозначением ЗиЛ-130 и имели 148 л.с. (первые годы выпуска).

Мотор подвергался многочисленным изменением и использовался вплоть до снятия грузовика ЗиЛ-130 с производства. В качестве топлива применялся бензин А-76 (в том числе и этилированный). Средний расход топлива на грузовом ЗиЛ-130 составлял 28-30 л/100 км.

Газобаллонный вариант ЗиЛ-138 (на сжиженном газе) обладал увеличенной степенью сжатия, за счет чего развивал 150 л.с. Версия для работы на сжатом газе имела обозначение 138А и развивала 120 сил.

С 1974 года выпускалось шасси для самосвала 130К и грузовик ЗиЛ-130АН, оснащенные рядным 6-цилиндровым нижнеклапанным 110-сильным мотором, созданным на основе 157-й модели. Мотор имел ряд доработок, связанных со спецификой конструкции грузовика.

Поставлявшие на экспорт автомобили ЗиЛ-130 комплектовались 140-сильным дизелем Perkins 6.345 или 125-сильным Valmet 411BS и 137-сильным Leyland.

Моторы имели рядную 4- или 6-цилиндровую схему.

Гидравлика

Гидравлическая система на бортовом грузовике ЗиЛ-130 отсутствует. Привод от гидроцилиндра применяется для разгрузки кузова на самосвалах. Давление в магистрали создается дополнительным шестеренчатым насосом, расположенным на коробке отбора мощности.

Трансмиссия

Грузовик ЗиЛ-130 получил коробку, аналогичную по схеме с использовавшейся на ЗиС-150. Коробка имеет пять скоростей переднего хода, с синхронизаторами на четырех высших передачах. Повышающей передачи нет, пятая скорость является прямой. Сцепление сухого типа, имеет один диск и оборудовано механическим приводом.

Для комплектации тягачей и самосвалов предполагалось оснащение их двухскоростным задним мостом, с возможностью переключения передач шлицевой муфтой. Узел не удалось довести до стадии серийного производства. Все варианты ЗиЛ-130 комплектовались односкоростным задним мостом двухступенчатого типа.

Рулевое управление

Рулевой механизм грузовика построен по принципу винта и гайки и оснащен гидравлическим усилителем с приводом от насоса, установленного на двигателе. Рулевая колонка жестко устанавливалась в кабине.

Рулевой вал соединялся с редуктором карданным валом. Версии для стран с жарким климатом комплектовались радиатором для охлаждения рабочей жидкости. Рулевое колесо пластиковое, оснащено тремя спицами.

Электрическая система

Грузовик оснащен системой постоянного тока с напряжением 12 вольт, с подсоединением отрицательного полюса на кузов. На двигателе монтировался генератор с мощностью от 225 до 1260 Вт (в зависимости от года выпуска и модели).

Аккумулятор установлен в нише под кабиной.

Армейские варианты оснащались водостойким и герметизированным оборудованием.

Тормозная система

Рабочие тормоза грузовика ЗиЛ-130 барабанного типа, с пневматическим приводом. В состав пневматической системы входил 2-цилиндровый компрессор и система из двух ресиверов емкостью по 20 л. Компрессор имеет привод ремнем от шкива коленчатого вала и подключен к общей системе смазки и охлаждения двигателя.

Стояночный тормоз ранних машин управлялся рычагом в кабине и воздействовал на механизм барабанного типа, размещенный на выходном валу коробки передач. На задней поперечине рамы рядом с буксировочным прибором расположен выход для подключения пневматических тормозов прицепа.

На машинах ЗиЛ-130-80 стал применяться раздельный привод на передний и задний мост с дополнительным регулятором тормозных усилий.

В системе стали применяться четыре ресивера.

Для привода стояночного тормоза стала применяться отдельная пневматическая система, которая одновременно являлась аварийной. Стояночный тормоз включался краном из кабины. Барабан ручного тормоза с вала коробки был убран.

Кузов и кабина

Кабина двухдверная, трехместная, цельнометаллической схемы, оборудована системой отопления, очистки ветрового стекла, опускаемыми стеклами дверей и поворотными форточками. На крыше ранних машин имелись два вентиляционных люка, от которых постепенно отказались. Характерной внешней чертой ранних машин (до 1974 года) является отсутствие повторителей поворота на крыльях.

На гражданских машинах использовалось цельное ветровое стекло, на машинах для армии мог устанавливаться вариант из двух половин (унифицированный с ЗиЛ-131).

На кабинах применялись два вида облицовки радиатора:

• Раннего типа (до ноября 1978 года), с верхним расположением фар и крупными продухами радиатора;
• Поздний вариант, с установленными ниже фарами и мелкими прорезями воздуховодов.

Бортовая платформа грузовика деревянная с металлической усилительной оковкой. Стандартная платформа имела два борта по бокам, удлиненная на ЗИЛ-130ГУ – три. Под полом платформы устанавливался ящик для инструмента.

Технические характеристики в сравнении

Параметр	ЗиЛ-164	ЗиЛ-130	КАЗ-608 (седельный тягач)
Грузоподъемность, кг	4000	6000 (14400 в варианте седельного тягача)	15500
Тип двигателя	Бензин, 6-цил.	Бензин, 8-цил.	Бензин, 8-цил.
Мощность, л.с.	97	150	150
Вес снаряженного, кг	4100	4300	4000
Максимальная скорость, км/ч	75	85	80
Расход топлива л/100км	27	28…32	41…46

Как видно из технических характеристик ЗИЛ-130 достойно выглядел на уровне своих конкурентов.

Применение

Грузовики и шасси ЗиЛ-130 широко применялись в народном хозяйстве. На основе машины производились автобусы (марки «Таджикистан»), самосвалы, цистерны, развозные и технические фургоны. Большое количество шасси ЗиЛ-130 шло на создание пожарных автомобилей – автоцистерн, рукавных машин, насосных станций.

Для поставок в Советскую Армию предназначалась модификация ЗиЛ-130Е, имевшая ряд узлов электрооборудования от 131-й модели. В состав оснащения входили дополнительные канистры с емкостью 10 и 20 литров, набор шанцевого инструмента, светомаскировочные колпаки на фары головного света.

Под заказ устанавливались борта увеличенной высоты с возможностью установки дуг для тента. На правый лонжерон мог устанавливаться второй топливный бак, рассчитанный на 170 литров бензина.

Модернизации

За годы производства машина ЗиЛ-130 прошла три крупные модернизации, после которых менялось обозначение базовой модели:

• 1966 года – обозначение сменилось на ЗиЛ-130-66;
• 1976 года – на ЗиЛ-130-76;
• 1984 года – на ЗиЛ-130-80 (по данным справочников НИИНавтопром внедрение модели произошло в 1981 году).

При модернизации 1966 года удалось увеличить ресурс машины до 200 тыс. км (до первого капитального ремонта), увеличить мощность мотора до 150 сил. В конструкции внедрили ряд усовершенствований, направленных на улучшение характеристик автомобиля.

Версия 1976 года имела ресурс 300 тыс. км и увеличенную до 6 т грузоподъемность. Грузовики модели 130-80 оснащались улучшенной тормозной системой, экономичным карбюратором и рядом других усовершенствований.

Интересные факты

На филиале ЗиЛ в Чите собирался северный вариант ЗиЛ-130С, который оснащался лебедкой, с приводом от коробки передач. Машина предназначалась для эксплуатации при температуре до -60°С. Машины красились в яркие оранжевый или красный цвета, а также в армейский «хаки».

С 1973 года грузовики и шасси ЗиЛ-130 имели Государственный Знак Качества СССР, который подтверждал высокие характеристики продукции.

На сегодняшний день грузовики ЗиЛ-130 устарели, и постепенно списываются из-за износа конструкции и значительного расхода топлива.

Остающиеся экземпляры переоборудуются путем замены бензинового двигателя на дизельный агрегат (как правило, изделие Минского моторного завода Д-245). Грузовики ранних выпусков являются большой редкостью и стали предметом коллекционирования.

Видео

ЗИЛ-130В1 — Википедия. Что такое ЗИЛ-130В1

Материал из Википедии — свободной энциклопедии

ЗИЛ-130В1

Общие данные

ЗИЛ-130

Производитель:	ЗИЛ
Марка:	ЗИЛ-130
Тип:	бензиновый
Объём:	6000 см3
Максимальная мощность:	150 л. с., при 3 100 об/мин
Максимальный крутящий момент:	402 Н·м, при 2 000 об/мин
Конфигурация:	V8
Цилиндров:	8
Клапанов:	16
Макс. скорость:	85 км/ч
Расход топлива при смешанном цикле:	40 л/100 км
Диаметр цилиндра:	100 мм
Ход поршня:	95 мм
Степень сжатия:	6,5
Система питания:	карбюратор К-88
Охлаждение:	жидкостное
Клапанной механизм:	OHV
Материал блока цилиндров:	чугун
Материал ГБЦ:	алюминий
Тактность (число тактов):	4
Порядок работы цилиндров:	1-5-4-2-6-3-7-8
Рекомендованное топливо:	А-76

механическая 5-ступ.
Производитель:	ЗИЛ
Тип:	механическая
Число ступеней:	5
Передаточные отношения:
1 передача:	7,44
2 передача:	4,10
3 передача:	2,29
4 передача:	1,47
5 передача:	1,00
Задняя передача:	7,09
Синхронизаторы:	2 — 5 передачи
Переключение:	напольный рычаг

Главная передача — двойная, передаточное число — 6,97.

Характеристики

Массово-габаритные

Колея задняя

1790 мм

Колея передняя

1800 мм

Масса

3 860 (тягач), 2 850 (полуприцеп ОдАЗ-885)

На рынке

Предшественник Предшественник ЗИЛ-130В, -130ВТ

Другое

Грузоподъёмность

7 500 кг

Объём бака

250 л

ЗИЛ-130В1 — советский седельный тягач производства завода ЗИЛ. Пришёл на смену Зил-130ВТ.

ЗИЛ-130В1 без полуприцепа

Седельный тягач общего назначения предназначен для работы на дорогах 1-й и 2-й категорий. выпускался заводом с 1964 года на базе основной модели Зил-130. Отличия — укороченная база и отсутствие кузова. В тягаче имеется седельно-сцепное устройство, два бензобака бо́льшей ёмкости и повышенное передаточное число главной передачи.

ЗИЛ-130В1 используется для буксировки одноосных полуприцепов ОдАЗ-885 (бортового) и ОдАЗ-794 (фургона), которые выпускал Одесский автосборочный завод.

Тягач имеет: площадь грузовой платформы 13,5 м², полный вес с грузом и прицепом ОдАЗ-885 14,2 т, радиус поворота (по колее внешнего переднего колеса) 7 м, погрузочную высоту 1,38 м, три места в кабине^[1].

См. также

Примечания

1. ↑ Из коллекции «За рулём». ЗИЛ-130В1 // За рулём : журнал. — 1973. — Апрель (№ 4). — С. 42.

Калькулятор объема резервуара для десяти резервуаров различной формы

Формула объема цилиндрического резервуара

Чтобы рассчитать общий объем цилиндрического резервуара, все, что нам нужно знать, это диаметр цилиндра (или радиус) и высота цилиндра (которую можно назвать длиной, если она расположена горизонтально).

Общий объем цилиндрического резервуара может быть найден с помощью стандартной формулы объема — площади основания, умноженной на высоту. Круг — это форма основания, поэтому его площадь, согласно известному уравнению, равна π * радиус² .Таким образом, формула для определения объема резервуаров вертикального цилиндра выглядит так:

V_vertical_cylinder = π * радиус² * высота = π * (диаметр / 2) ² * высота

Если мы хотим рассчитать заполненный объем, нам нужно найти объем «более короткого» цилиндра — это так просто!

V_vertical_cylinder = π * радиус² * заполнено = π * (диаметр / 2) ² * заполнено

Общий объем горизонтального цилиндрического резервуара можно найти аналогично — это площадь кругового конца, умноженная на длину цилиндра:

V_horizontal_cylinder = π * радиус² * длина = π * (диаметр / 2) ² * длина

Ситуация усложняется, когда мы хотим найти объем частично заполненного горизонтального цилиндра. Во-первых, нам нужно найти базовую площадь: площадь круглого сегмента, покрытого жидкостью:

Площадь сегмента = 0,5 * радиус² * (θ - sinθ)

, где θ — центральный угол сегмента, и его можно найти по формуле для косинуса:

cos (θ / 2) = (радиус - заполненный) / радиус

θ = 2 * arccos ((радиус - заполненный) / радиус)

И, наконец, формула для частично заполненного горизонтального цилиндра:

V_horizontal_cylinder_filled = 0.5 * радиус² * (θ- sin (θ)) * длина , где θ = 2 * arccos ((радиус - закрашенный) / радиус)

Если баллон заполнен более чем наполовину, то легче вычесть пустую часть резервуара из общего объема.

Калькулятор объема резервуара

Схема резервуара

: Горизонтальный цилиндр
с плоской головкой резервуара

Использование калькулятора

Оцените общую емкость и заполненные объемы в галлонах и литрах резервуаров, таких как резервуары для масла и резервуары для воды. Предполагает Внутренние размеры цистерны .

Введите размеры США в футах (футах) или дюймах (дюймах) или метрические размеры в метрах (м) или сантиметрах (см). Результаты представлены в жидких галлонах США, британских галлонах, кубических футах (ft³), метрических литрах и кубических метрах (м³).

* Фактический объем заполнения может отличаться. Расчеты объема резервуара основаны на геометрии резервуара, показанной ниже. Эти формы резервуаров рассчитаны на основе точных геометрических твердых форм, таких как цилиндры, круги и сферы.Реальные резервуары для воды и масла могут иметь неправильную геометрическую форму или могут иметь другие характеристики, не учтенные здесь, поэтому эти расчеты следует рассматривать только как приблизительные.

Методы расчета объема резервуаров и объема жидкости внутри резервуара

Приведенные ниже методы дадут вам кубические меры, например футы ³ или м ³ , в зависимости от ваших единиц измерения. Если вы вручную рассчитываете объем заполненного резервуара с помощью этих методов, вы можете преобразовать кубические футы в галлоны и кубические метры в литры, используя нашу Калькулятор преобразования объема.

Горизонтальный цилиндрический бак

Всего Объем резервуара цилиндрической формы равен площади A круглого конца, умноженной на длину l. А = πr ² где r — радиус, равный 1/2 диаметра или d / 2. Следовательно:
В (бак) = πr ² л

Рассчитайте заполненный объем горизонтального цилиндрического резервуара, сначала определив площадь A кругового сегмента и умножив ее на длину l.

Площадь круглого сегмента, заштрихованная серым цветом, равна A = (1/2) r ² ( θ — sin θ ), где θ = 2 * arccos (м / об) и θ в радианах. Следовательно, V (отрезок) = (1/2) r ² ( θ — sin θ ) l. Если высота заполнения f меньше 1/2 от d, мы используем сегмент, созданный из высоты заполнения и V (заполнить) = V (сегмент) .Однако, если высота заполнения f больше 1/2 d, тогда мы используем сегмент, созданный пустой частью резервуара, и вычитаем его из общего объема, чтобы получить заполненный объем; V (наполнение) = V (бак) — V (сегмент) .

Калькулятор объема резервуара

— Дюймовый калькулятор

Выберите стиль бака и его размеры, чтобы рассчитать вместимость. При желании введите глубину заполнения, чтобы рассчитать объем жидкости в резервуаре.

Как рассчитать объем резервуара

Объем или емкость бака можно определить за несколько простых шагов. Конечно, калькулятор выше — самый простой способ рассчитать объем резервуара, но следуйте инструкциям, чтобы узнать, как рассчитать его самостоятельно.

Шаг первый: Измерьте резервуар

Первым делом необходимо измерить основные размеры резервуара. Для круглых резервуаров найдите диаметр и длину или высоту. Для прямоугольника или куба найдите длину, ширину и высоту.

Шаг второй: Найдите формулу объема резервуара

Для расчета вместимости резервуара потребуется формула объема. Формула объема зависит от типа измеряемого резервуара. Просмотрите приведенные ниже формулы и выберите ту, которая подходит вашему стилю.

Формула цилиндрового бака

объем бака = π × r ² × л

r = радиус (диаметр ÷ 2)
l = длина (или высота для вертикального резервуара)

---

Овальный резервуар Formula

площадь = ((в — ш) × ш) + (π × r ² )
объем резервуара = площадь × л

r = радиус (ширина резервуара ÷ 2)
w = ширина
l = длина
h = высота

---

Капсульный бак Formula

объем цилиндра = π × r ² × l
объем сферы = 4/3 π × r ³
объем резервуара = объем цилиндра + объем сферы

r = радиус (диаметр ÷ 2)
l = длина (или высота для вертикального резервуара)

---

Прямоугольный резервуар Formula

объем резервуара = д × ш × в

l = длина
w = ширина
h = высота

---

Не нашли формулу формы вашего танка? Найдите еще больше формул объема.

Шаг третий: решите формулу объема

Когда у вас есть размеры резервуара и соответствующая формула для вычисления объема, просто введите размеры в формулу и решите.

Например, , давайте найдем объем цилиндра диаметром 36 дюймов и длиной 72 дюйма.

радиус = 36 ″ ÷ 2
радиус = 18 ″

объем резервуара = π × 18 ² × 72
объем резервуара = 73 287 куб. дюймов

Таким образом, объем этого бака составляет 73 287 кубических дюймов.

Шаг четвертый: преобразование единиц объема

Результирующий объем резервуара будет иметь кубическую форму первоначальных измерений. Например, если первоначальные измерения резервуара были в дюймах, то объем будет в кубических дюймах. Часто требуются другие формы объема, такие как галлоны или литры.

Таким образом, последний шаг — это преобразование одного измерения объема в желаемую единицу результата. Попробуйте наши калькуляторы преобразования объема, чтобы преобразовать результаты.

Калькулятор цилиндрических резервуаров

Калькулятор цилиндрических резервуаров

Горизонтальный цилиндрический Калькулятор резервуаров и диаграмма Dipstick Чтобы увидеть, как рассчитывается этот объем, щелкните здесь. Прокрутите вниз для инструкций

Шаги щупа

Инструкции Используйте этот калькулятор для расчета объема частично заполненных цилиндры горизонтальные . Если вам нужен вертикальный счетчик цилиндров , щелкните здесь. Помимо расчета объема для любой конкретной глубины, этот калькулятор может также создать «диаграмму щупа», показывающую объем во всем диапазоне глубин резервуара.

Пример: ввод уровня жидкости = 3, диаметра = 24, длины резервуара = 30, затем щелчок «Дюймы» отобразит общий объем резервуара в кубических дюймах, а в галлонах США и также будет отображаться объем на уровне 3 дюймов. Кроме того, автоматически создается диаграмма щупа. Диаграмма мерного щупа по умолчанию имеет приращение на единицу, но вы можете изменить это, нажав одну из кнопок приращения. Альтернативой этому может быть ввод другого набора единиц. Например, если вы вводите информацию для резервуара высотой 1,25 фута в диаметром и длиной 2 фута, вы получите стандартную диаграмму щупа с двумя линиями — нулевым и одним футом. Было бы лучше ввести это как 15 дюймов и 24 дюйма, а затем нажать кнопку «дюймы», чтобы диаграмма по умолчанию теперь имела 15 линий. Шаги диаграммы щупа по умолчанию основаны на значении диаметра.

---

Числа отображаются в экспоненциальном представлении с указанием количества значащие цифры, которые вы указываете. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
