Содержание
- Автомобильный словарь
- Общее описание
- Кузов
- Двигатель
- Шасси
- К сведению
- Трансмиссия
- Ходовая часть
- Рулевое управление и тормозная система
- Элементы управления в салоне автомобиля
Автомобильный словарь
АВТОМОБИЛЬ — транспортная машина, приводимая в движение собственным двигателем (внутреннего сгорания, электрическим). Вращение от двигателя передается коробке передач и колесам. Различают автомобили пассажирские (легковые и автобусы) и грузовые.
АККУМУЛЯТОР — устройство для накопления энергии с целью ее последующего использования. Аккумулятор преобразует электрическую энергию в химическую и по мере надобности обеспечивает обратное преобразование; используют как автономный источник электроэнергии на автомобилях.
- Как происходит зарядка аккумулятора
АКСЕЛЕРАТОР (педаль «газа») — регулятор количества горючей смеси, поступающей в цилиндры двигателя внутреннего сгорания.
Предназначен для изменения частоты вращения двигателя.
АМОРТИЗАТОР — устройство для смягчения ударов в подвеске автомобилей. В амортизаторе используют пружины, торсионы, резиновые элементы, а также жидкости и газы.
- Амортизаторы автомобиля — для чего нужны?
БАМПЕР — энергопоглощающее устройство автомобиля (на случай легкого удара), расположенного спереди и сзади.
- Что такое бампер авто? Его основное назначение
ВОЗДУШНЫЙ ФИЛЬТР — служит для очистки от пыли (обработки) воздуха, используемого в двигателях.
- Воздушный фильтр. Зачем нужен?
ГЕНЕРАТОР — устройство, вырабатывающее электрическую энергию либо создающие электромагнитные колебания и импульсы.
- Автомобильный генератор. Как он работает?
ГЛАВНАЯ ПЕРЕДАЧА — зубчатый механизм трансмиссии автомобилей, служащий для передачи и увеличения крутящего момента от карданного вала к ведущим колесам, а следовательно, и для увеличения тягового усилия.
- Главная передача и дифференциал автомобиля
ДЕТОНАЦИЯ — наблюдается в двигателях внутреннего сгорания с искровым зажиганием и возникает в результате образования и накопления в топливном заряде органических перекисей. Если при этом достигается некоторая критическая концентрация, то происходит детонация, характеризующаяся необычно высокой скоростью распространения пламени и возникновением ударных волн. Детонация проявляется в металлических «стуках», дымном выхлопе и перегреве двигателя и ведёт к пригоранию колец, поршней и клапанов, разрушению подшипников, потере мощности двигателя.
ДИФФЕРЕНЦИАЛ — обеспечивает вращение ведущих колёс с разными относительными скоростями при прохождении кривых участков пути.
- Что такое дифференциал авто?
ЖИКЛЕР — калиброванное отверстие для дозирования подачи топлива или воздуха. В технической литературе жиклерами называют детали карбюратора с калиброванными отверстиями. Различают жиклеры: топливный, воздушный, главный, компенсационный, холостого хода.
Жиклеры оценивают их пропускной способностью (производительностью), т. е. количеством жидкости, которое может пройти через калиброванное отверстие в единицу времени; пропускная способность выражается в см3/мин.
КАРБЮРАТОР — прибор для приготовления горючей смеси из топлива и воздуха для питания карбюраторных двигателей внутреннего сгорания. Топливо в карбюраторе распыляется, перемешиваясь с воздухом, после чего подается в цилиндры.
- Теория работы карбюратора. Его основные детали
КАРДАННЫЙ МЕХАНИЗМ — шарнирный механизм, обеспечивающий вращение двух валов под переменным углом благодаря подвижному соединению звеньев (жесткий) или упругим свойствам специальных элементов (упругий). Последовательное соединение двух карданных механизмов называется карданной передачей.
- Карданная передача авто. Устройство
КАРТЕР — неподвижная деталь двигателя, обычно коробчатого сечения для опоры рабочих деталей и защиты их от загрязнений. Нижняя часть картера (поддон) — резервуар для смазочного масла.
КОЛЕНЧАТЫЙ ВАЛ — вращающееся звено кривошипного механизма; применяется в поршневых двигателях. В поршневых двигателях число колен коленчатого вала обычно равно числу цилиндров; расположение колен зависит от рабочего цикла, условий уравновешивания машин и расположения цилиндров.
КОРОБКА ПЕРЕДАЧ — многозвенный механизм, в котором ступенчатое изменение передаточного отношения осуществляется при переключении зубчатых передач, размещенных в отдельном корпусе.
- Устройство механической коробки передач
КОЛЛЕКТОР — название некоторых технических устройств (например, выпускной и впускной коллектор двигателя внутреннего сгорания).
ЛЮФТ — зазор между частями машины, какого-либо устройства.
МАНОМЕТР — прибор для измерений давления жидкостей и газов.
МАСЛЯНЫЙ ФИЛЬТР — устройство для очистки масла от загрязняющих его механических частиц, смол и других примесей. Масляный фильтр устанавливаются в системах смазки двигателей внутреннего сгорания.
МОМЕНТ ЗАТЯЖКИ — можно определить непосредственно в кгс·см с помощью динамометрического ключа с диапазоном измерения до 147 Н·см (15 кгс·см).
ПОДВЕСКА — система механизмов и деталей соединения колёс с корпусом машины, предназначенная для снижения динамических нагрузок и обеспечения равномерного распределения их на опорные элементы при движении. Автомобильная подвеска по конструкции бывает зависимой и независимой.
- Для чего нужна подвеска автомобиля?
ПОДШИПНИК — опора для цапфы вала или вращающейся оси. Различают подшипники качения (внутреннее и наружное кольца, между которыми расположены тела качения шарики или ролики) и скольжения (втулка-вкладыш, вставленная в корпус машины).
ПРЕДОХРАНИТЕЛЬ — простейшее устройство для защиты электрических цепей и потребителей электрической энергии от перегрузок и токов короткого замыкания. Предохранитель состоит из одной или нескольких плавких вставок, изолирующего корпуса и выводов для присоединения плавкой вставки к электрической цепи.
ПРОТЕКТОР — толстый слой резины на наружной части пневматической шины с канавками и выступами, увеличивающими сцепление шины с поверхностью дороги.
РАДИАТОР — устройство для отвода тепла от жидкости, циркулирующей в системе охлаждения двигателя.
РАЗВАЛ КОЛЕС — облегчает поворот колес и разгружает внешние подшипники.
- Что такое развал и схождение колес?
РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ — прибор системы зажигания карбюраторных двигателей внутреннего сгорания, предназначенный для подачи электрического тока высокого напряжения к свечам зажигания.
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ — имеет кулачки, которые при вращении вала взаимодействуют с толкателями и обеспечивают выполнение машиной (двигателем) операций (процессов) по заданному циклу.
РЕДУКТОР — зубчатая (червячная) или гидравлическая передача, предназначенная для изменения угловых скоростей и вращающих моментов.
РЕЛЕ — устройство для автоматической коммутации электрических цепей по сигналу извне.
Различают реле тепловые, механические, электрические, оптические, акустические. Реле используются в системах автоматического управления, контроля, сигнализации, защиты, коммутации.
САЛЬНИК — уплотнение, применяемое в соединениях машин с целью герметизации зазоров между вращающимися и неподвижными деталями.
- Как выбрать сальники для машины?
СВЕЧА ЗАЖИГАНИЯ — устройство для воспламенения рабочей смеси в цилиндрах двигателя внутреннего сгорания искрой, образующейся между её электродами.
- Как работают свечи зажигания?
СТАРТЕР — основной агрегат двигателя, раскручивающий его вал до частоты вращения, необходимой для его запуска.
СТУПИЦА — центральная, обычно утолщенная часть колеса. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском.
СЦЕПЛЕНИЕ — механизм для передачи крутящего момента от двигателя внутреннего сгорания к коробке передач. Сцепление обеспечивает кратковременное разъединение вала двигателя и вала трансмиссии, безударное переключение передач и плавное трогание автомобиля с места.
- Устройство сцепления авто
ТАХОМЕТР — прибор для измерения частоты вращения коленчатого вала двигателя.
- Автомобильный тахометр — что это такое?
ТОРМОЗНОЙ ПУТЬ — расстояние, проходимое транспортным средством от момента привода в действие тормозного устройства до полной остановки. Полный тормозной путь включает в себя также расстояние, проходимое за время от момента восприятия водителем необходимости торможения до приведения в действие органов управления тормозами.
ТРАМБЛЕР — прерыватель-распределитель зажигания, прибор системы зажигания карбюраторных двигателей внутреннего сгорания, предназначенный для подачи электрического тока высокого напряжения к свечам зажигания.
ТРАНСМИССИЯ — устройство или система для передачи вращения от двигателя к рабочим механизмам (на колеса автомобиля).
ШИНА — резиновая оболочка с протектором, надеваемая на обод колеса автомобиля; обеспечивает сцепление колес с дорогой, смягчает удары и толчки.
ЭКОНОМАЙЗЕР — приспособление в карбюраторе для обогащения горючей смеси при полном открытии дроссельной заслонки или положениях, близких к этому.
Несущий кузов, характерный для большинства легковых автомобилей, содержит полые элементы, изготовленные из листовой стали, на которых устанавливаются и крепятся сваркой кузовные панели. В зависимости от типа автомобиля, около 5000 сварных точек должны быть выполнены вдоль сварочных фланцев общей длиной 120…200 м. Ширина сварочного фланца составляет 10-18 мм. Другие части (передние крылья, двери, капот, крышка багажника) крепятся к опорным конструкциям кузова на болтах или с помощью точечной сварки. Существуют также каркасные и скелетные типы конструкций кузовов.
В качестве материала для кузовов применяется тонколистовая сталь. Наиболее преобладающая толщина 0,75…1 мм, однако, отдельные части кузова могут иметь толщину от 0,6 до 3,0 мм.
Для изготовления высоконапряженных конструктивных элементов применяется высокопрочная низколегированная листовая сталь.
Некоторые детали кузова, например, бампера, молдинги, люки, спойлеры, решетки радиаторов, облицовки надколесных ниш, колпаки и др. могут изготавливаться из пластмасс.
Общая конструкция кузова легкового автомобиля показана на рисунке.
Рис. Кузов легкового автомобиля:
1 – подоконная балка; 2 – передняя балка крыши; 3 – лонжерон крыши; 4 – задняя балка крыши; 5 – задняя стойка кузова; 6 – задняя панель; 7 – пол в задней части кузова; 8 – задний лонжерон; 9 – средняя стойка кузова; 10 – поперечина под задним сиденьем; 11 – передняя стойка; 12 – поперечина под сиденьем водителя; 13 – порог; 14 – надколесная ниша; 15 – поперечная балка опор двигателя; 16 – передний лонжерон; 17 – поперечина передняя; 18 — поперечина радиатора
Для защиты кузова от коррозии при изготовлении кузова применяются следующие меры:
- снижение до минимума фланцевых соединений, острых кромок и углов
- устранение зон, где могут скапливаться пыль и влага
- выполнение отверстий для предварительной антикоррозионной обработки и обработки методом электрофореза
- обеспечение доступности к элементам кузова для ввода ингибиторов коррозии
- обеспечение вентиляции полых элементов
- предотвращение проникновения пыли и влаги в скрытые полости
- выполнение дренажных отверстий
- снижение до минимума зон, подвергающихся воздействию ударов камней
- покрытие нижней части кузова и тех частей кузова, которые в наибольшей степени подвержены коррозии (двери и силовые элементы в передней части автомобиля) специальными защитными средствами
Для снижения массы кузова, при сохранении его прочности, в современных автомобилях применяют высокопрочную сталь, доля которой в верхней и нижней частях кузова составляет 50…60%.
Применение высокопрочной листовой стали позволяет снизить массу применяемых деталей кузова на 25%.
Стальной листовой материал современных автомобилей подвергается электролитическому или термическому цинкованию. Соединение отдельных деталей кузова производится с помощью лазерной сварки, обеспечивающей абсолютно гладкие швы.
Фланцы, подверженные активному коррозионному воздействию, обрабатываются специальными пастами (поливинилхлорид или эпоксидная смола) в зоне расположения точечных швов.
Перспективным направлением в развитии автомобильных кузовов является применение алюминия и в 2005 году масса алюминиевых деталей на один автомобиль в Европе составляет 130 кг. Среди новых материалов, активно завоевывающих автомобилестроение, следует назвать пеноалюминий – чрезвычайно легкий, жесткий, с высоким энергопоглощением при столкновении. Металлические пенистые структуры обладают и высокими характеристиками, обеспечивающими шумоизоляцию и термостойкость, однако стоимость деталей из такого материала выше, чем у стальных, примерно на 20%.
Разработан новый материал «AAS» трехслойной структуры, способной кардинально изменить конструкцию кузова и снизить его массу до 50%.
В конструкции концептуальных автомобилей компаний «Ауди» и «Даймлер-Бенц» использованы каркасы из прессованных алюминиевых профилей. Масса кузова модели «Ауди А8» за счет этого снижена до 810 кг.
Структура передней части современных легковых автомобилей разработана таким образом, чтобы в случае легкого ДТП (скорость до 15 км/ч) необходимо было менять только поперечину бампера 5 и прикрепленные к ней поглотители энергии деформации 1. Если повреждения структуры автомобиля более значительны, тогда может возникнуть необходимость замены лонжеронов, для этого также следует отвернуть болтовое соединение. Все значительные повреждения в передней части автомобиля могут быть устранены только сваркой соответствующих оригинальных деталей.
Рис. Нижняя часть легкового автомобиля Audi:
1 – поглотитель энергии; 2 – лонжерон 1; 3 – лонжерон 2; 4 – болтовое соединение; 5 – поперечина бампера
Большой интерес представляет новый пластиковый материал под маркой «Fibropur».
В его структуре – полиуретан и натуральные волокна (лен и сизаль в равных пропорциях). Детали из такого пластика отличаются легкостью, жесткостью, ударной вязкостью и меньшей стоимостью в сравнении с полиуретаном.
Замены металлических узлов и деталей на пластиковые позволили уменьшить стоимость их производства. В результате уже на нынешнем этапе создаются условия для снижения себестоимости автомобиля на 20 … 30%.
В настоящее время 48% всех пластмассовых деталей в легковом автомобиле приходятся на долю внутренней отделки кузова. Однако пластмассы применяются и в других агрегатах автомобилей – например, самоклеящиеся листовые материалы для повышения жесткости и прочности кузова из тонких стальных листов, оконные стекла из поликарбоната, которые на 40% легче, всасывающие патрубки из полиамида на двигателях.
В последнее время производители транспортных средств все большее внимание обращают на химические способы соединения узлов и деталей автомобиля. Так, компания «Крайслер» разрабатывает концептуальный автомобиль (CCV) с кузовом из термопластов, соединенный с рамой специальным клеем.
Стекла кузовов легковых автомобилей выполняют многослойными с высокой теплоотражающей способностью. Такие стекла эффективно защищают от теплового воздействия извне, причем теплоотражающая способность никак не сказывается на их прозрачности. Они уменьшают интенсивность ультрафиолетовых лучей и обладают шумоизолирующими свойствами. Для этого в многослойной структуре стекла предусмотрены защитная и отражающая прослойки. Многослойная конструкция травмобезопасна, потому что между слоями стекла находится защитная пленка, предотвращающая образование осколков.
Производители автомобилей большое внимание уделяют травмобезопасным конструкциям кузова, которые описаны в разделе «Системы пассивной безопасности».
Общее описание
Чтобы механическое устройство можно было назвать автомобилем, в его конструкцию должны входить определенные элементы, системы и механизмы.
Основные элементы автомобиля (показаны на рисунке 3.1):
Рисунок 3.
1 Основные элементы автомобиля
Кузов
Если конструкцией предусмотрено, что кузов является несущим элементом, то на него устанавливаются остальные детали и агрегаты. В моторный отсек устанавливают двигатель с коробкой передач, по бокам подсоединяют (непосредственно или через подрамник – подробнее об этом в главе 6) подвеску, а к ней — колеса, на которые опирается автомобиль. Пространство для пассажиров оборудуют элементами облицовки, устанавливают приборную панель, руль, сиденья, обшивают все это кожей (в зависимости от стоимости комплектации автомобиля).
Двигатель
Это сердце всего автомобиля. Внутри двигателя происходит превращение энергии сгораемого топлива во вращение, которое далее, через трансмиссию, передается на колеса, а они в свою очередь, отталкиваясь от дороги, предают движение всему автомобилю. На автомобилях используют преимущественно двигатели внутреннего сгорания (ДВС), которые различают по тому, какое топливо используется для получения заветного преобразования энергии, а именно: дизельные, бензиновые или газовые.
Также на автомобиль может быть установлен ДВС вместе с электромотором, в таком случае о машине говорят, что она с гибридной силовой установкой. ДВС и электромотор на таких транспортных средствах работают по очереди или одновременно, в зависимости от режима движения. Бывает и такое, что устанавливается исключительно электромотор, питаемый от аккумуляторных батарей.
Шасси
Это набор агрегатов, элементов и систем управления автомобилем. Он включает в себя ходовую часть (подвеску), трансмиссию, тормозную систему и рулевое управление.
К сведению
То и дело от разных специализированных СМИ слышим: «Автомобиль построен на платформе такой-то…» или «В основе лежит такая-то платформа…». Понятие «платформа» довольно-таки широкое, в двух словах можно сказать, что это днище кузова, поперечина, отделяющая моторный отсек от салона, все силовые элементы и наплывы кузова под установку и крепление элементов подвески и силового агрегата (двигатель + коробка передач). В более широком смысле слова, платформа — это совокупность базовых элементов, комплектующих, конструктивных и технологических решений автомобиля.
Набор компонентов, которые включены в платформу, не стандартизирован, поэтому у разных производителей может отличаться (но базовый набор практически всегда остается неизменным – см. выше). В современном мире появились так называемые модульные платформы. Так, каждая платформа состоит из нескольких модулей, которые можно сочетать с иными модулями, при этом не тратя сотни миллионов для разработки чего-то нового.
Рисунок 3.2 Пример унифицированной платформы кузова, предназначенной для нескольких моделей.
Откуда взялась вообще эта «платформа»? Дело в том, что несущий кузов — это самый сложный и дорогостоящий в разработке элемент конструкции автомобиля. Это обусловлено тем, что кузов должен сочетать в себе несочетаемое, а именно: быть легким, чтобы мощности двигателя хватало для его транспортировки и довольно прочным, чтобы при аварии сохранить жизни пассажирам и водителю, кроме того, он должен быть определенной формы, содержания и назначения.
Поэтому, чтобы хоть как-то удешевить себестоимость автомобиля, при его проектировании и изготовлении, фирмы-производители придумали нижнюю часть кузова — эту самую платформу —использовать в качестве «клонируемой» детали, то есть на одной платформе может быть создано несколько моделей.
Рисунок 3.3 Пример унифицированной платформы кузова с элементами шасси и двигателем.
Так, нынче одна платформа может лежать в основе двух и более автомобилей различных классов – от гольф-класса до кроссовера. Дожили до того, что некоторые фирмы заключают договоры и партнерские соглашения с тем, чтобы использовать уже готовые платформы для производства моделей под различными именами. С одной стороны кажется надувательством, но с другой стороны – это вполне оправданная попытка максимально унифицировать автомобили и, как следствие, удешевить их производство и последующее обслуживание. Однако, если говорят, что два автомобиля созданы на одной платформе, это еще не значит, что машины идентичны конструктивно – конструкция подвески и геометрические параметры могут отличаться в корне.
Трансмиссия
Это набор элементов и механизмов, которые передают вращение от двигателя к колесам. Она включает в себя сцепление, коробку передач, приводные валы и главную передачу с дифференциалом.
Ходовая часть
Это набор элементов, посредством которых колесо крепится к кузову, он включает в себя упругий (например, пружина) и демпфирующий/гасящий (амортизатор) элемент.
Рулевое управление и тормозная система
Это механизмы и системы, предназначенные для управления автомобилем – изменения направления и скорости движения. При выходе из строя какой-либо системы управления запрещается движение автомобиля, разве что на эвакуаторе.
Элементы управления в салоне автомобиля
Садясь в салон любого автомобиля, вы попадаете в пространство, наполненное переключателями, индикаторами, рычагами и деталями, наличие которых характерно для всех легковых транспортных средств.
Рисунок 3.4 Элементы управления в салоне автомобиля.
В этой главе рассмотрим по порядку основные элементы управления, находящиеся в салоне, на примере приведенного рисунка 3.4.
1. Щиток приборов
На щитке приборов отображается информация о состоянии всех систем автомобиля: с какой скоростью движется машина, на каких оборотах работает двигатель, какая передача включена, какова температура охлаждающей жидкости двигателя, уровень топлива в топливном баке и т. д. Если автомобиль оборудован бортовым компьютером, то возможен вывод информации о мгновенном расходе топлива, суточном пробеге, о приблизительном пробеге до следующей заправки, подсказки о техническом обслуживании автомобиля и еще многих полезных данных.
2. Рулевое колесо
Вращение рулевого колеса передается на рулевой механизм, а тот в свою очередь поворачивает в соответствующую сторону управляемые колеса. На современных автомобилях на рулевое колесо устанавливаются кнопки дистанционного управления дополнительными системами автомобиля, как то: мультимедиа (аудиосистема/радио), круиз-контроль, управление бортовым компьютером и т.
д., в зависимости от желания покупателя и фантазии автопроизводителя.
3. Замок зажигания или тренд последнего времени – кнопка включения зажигания и пуска/остановки двигателя
Ключ в замке может быть установлен в несколько положений, каждое из которых имеет определенное назначение. В одном положении включается питание всех вспомогательных электросистем, то есть ко всем потребителям подводится электричество – от аудиосистемы до освещения салона и стеклоподъемников (обычно данное положение называется АСС), а также происходит разблокировка рулевого колеса. Если повернуть ключ далее – в положение ON – включится система зажигания двигателя и начнется самодиагностика всех систем автомобиля (это обычно занимает 2-4 секунды).
В отличие от замка, кнопка не имеет фиксированных положений. Зачастую, чтобы включить зажигание, необходимо нажать на кнопку и отпустить в течение 1-2 секунд, а чтобы запустить двигатель надо будет нажать второй раз и удерживать эту же кнопку, пока двигатель не заведется.
На автомобилях премиум-сегмента кнопку для пуска двигателя удерживать необязательно, на нее достаточно кратковременно нажать после включения зажигания.
Некоторые производители, отдавая дань спорту, устанавливают отдельно замок зажигания и отдельно кнопку пуска двигателя («привет» от Porsche).
4. Универсальные подрулевые переключатели
Эти переключатели наделены полномочиями по управлению системой внешнего освещения, указателями поворотов, очистителями и омывателями стекол. Иногда на рычагах переключателя появляются и дополнительные функции – все зависит от философии разработчика.
5. Педальный узел
Если коробка передач автоматическая (далее — АКП), то педали две: педаль тормоза (слева) и педаль акселератора (справа). Если коробка передач механическая (далее — МКП), то слева от педали тормоза можно обнаружить еще и педаль сцепления.
6. Центральная консоль
На ней обычно установлена панель облицовки рычага переключения передач (на автомобилях с МКП) или селектора выбора режима работы (на автомобилях с АКП).
Центральная консоль также является поверхностью для размещения различных вспомогательных переключателей, дополнительных емкостей, пепельниц, подлокотника и прочего дополнительного оборудования. Иногда на автомобилях с АКП селектор как таковой отсутствует, вместо него на центральной консоли, на самом почетном месте, установлена шайба переключения режимов работы АКП.
Также на консоли может быть установлен рычаг стояночного тормоза (в разговорной речи — «ручник») или кнопка включения тормоза (если стояночный тормоз электромеханический).
Для заметки
Рычаг переключения передач/селектор режимов, в зависимости от конструкции, может располагаться по-разному: на центральной консоли, на центральной панели управления и на приборной панели под рулевым колесом.
7. Центральная панель управления (на сленге – «борода»)
Обычно на данной панели расположены переключатели и регуляторы системы вентиляции, отопления и кондиционирования (если таковой предусмотрен комплектацией).
Также, как под копирку, автопроизводители размещают на этой панели головное устройство аудиосистемы (сленговое название — «голова»), со всеми регуляторами и переключателями. Здесь же монтируют экран мультимедийной системы, который по совместительству может выводить информацию системы навигации (в зависимости от комплектации автомобиля).
Слова по теме — Автомобиль
составные части автомобиля
| acelerador | акселератор, ускоритель |
| antena | антенна |
| arranque | стартер |
| asiento del acompañante | пассажирское сиденье |
| asiento del conductor | место водителя |
| asiento trasero | заднее сидение |
| batería | батарея |
| baúl, maletero | багажник |
| bocina | сигнал |
| calandra, parrilla | решетка |
| calefacción | отопление |
| caño de escape | выхлопная труба |
| capó | капот |
| carrocería | кузов |
| cigüeñal | коленчатый вал |
| cinturón de seguridad | ремень безопасности |
| contador de kilómetros | прибор для измерения пробега, одометр |
| embrague | сцепление |
| encendedor | прикуриватель |
| espejo | зеркало |
| espejo retrovisor | зеркало заднего вида |
| espejo retrovisor lateral | боковое зеркало |
| faro delantero | фара |
| faro trasero | задная фара |
| freno | тормоз |
| freno de mano | ручной тормоз |
| guantera | бардачок |
| guardabarros | брызговик |
| guiño, intermitente | подмигивание, прерывистый |
| indicador de nivel de gasolina | индикатор уровня топлива |
| indicador de nivel de gasolina | индикатор уровня топлива |
| indicador de temperatura | индикатор температуры |
| limpiaparabrisas | стеклоочиститель |
| luneta trasera | заднее стекло |
| motor | двигатель |
| neumático | шина |
| palanca de cambios | рычаг переключения передач |
| parabrisas | лобовое стекло |
| paragolpes, parachoques | бамперы, бампер |
| patente, matrícula | регистрация, номерной знак |
| puerta | дверь |
| silenciador | глушитель |
| tablero | приборная панель |
| tacómetro | тахометр |
| tanque de gasolina | бензобак |
| tanque de gasolina | бензобак |
| velocímetro | спидометр |
| ventilación | вентиляция |
| volante | колесо |
фразы — путешествие на машине
| alquilar un coche – взять машину в аренду | |
| el permiso de conducir – водительские права | |
| la rotonda – перекресток с круговым движением | |
| el vehículo – транспортное средство | |
| la furgoneta — малый грузовой автомобиль, пикап | |
| dar marcha atrás – сдавать назад | |
| la matrícula – номерной знак | |
| tocar la bocina – сигналить | |
| dar un golpe – врезаться | |
| un accidente – авария | |
| la víctima – пострадавший | |
| el daño (hacer, causar daño) – ущерб (причинять ущерб) |

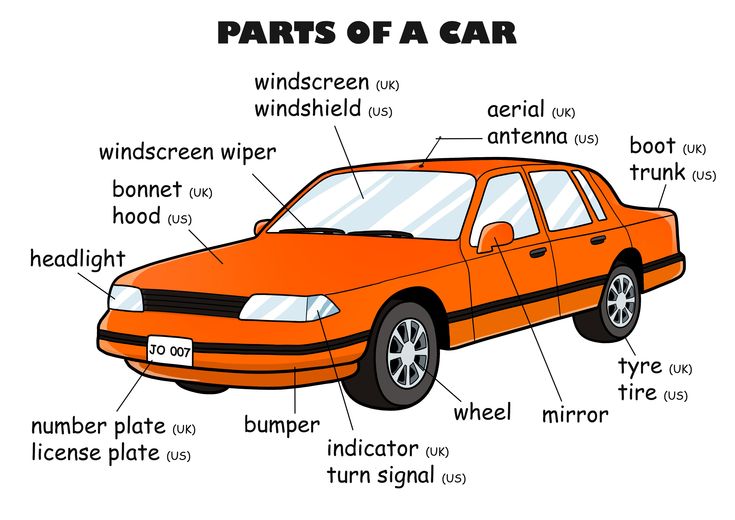

части автомомобиля
Другие занятия по теме:
части машин и механизмов – синонимы и родственные слова
вспомогательное оборудование
сущ.
дополнительное оборудование для системы
подшипник
сущ.
сущ.
круглая лента, помогающая вращать или перемещать что-либо в машине
кулачок
сущ.0006
распределительный вал
сущ.
стержень в двигателе, прикрепленный к кулачку
каретка
сущ. игрушка или другой предмет, заставляющий его работать при повороте ручки или ключа
шестерня
сущ.
колесо в машине, которое входит в край другого колеса или детали и заставляет его вращаться
ошейник
сущ.
часть объекта или машины, которая надевается на что-то изогнутое и защищает его
камера сгорания
сущ.
часть двигателя, в которой сжигается топливо реактивного двигателя, в котором воздух подвергается повышенному давлению перед подачей в камеру сгорания для смешивания с топливом и сжигания
кривошип
сущ.
0006
цилиндр
сущ.
трубка в двигателе, в которой поршень движется вперед и назад
циферблат
сущ. барабан
сущ.
круглая часть машины, такой как стиральная машина
кормушка
сущ.
часть машины, через которую вы загружаете вещи в машину
питатель
сущ.
часть машины, через которую вы загружаете вещи в машину
прокладка
сущ. чтобы жидкость или газ не могли выйти
шестерня
сущ.
часть двигателя, которая преобразует мощность двигателя в движение. Большинство автомобилей в США с автоматической коробкой передач, поэтому двигатель переключается между передачами без вмешательства водителя
ограждение
сущ.
что-то, что закрывает опасную часть машины
кишки
сущ. оборудование, которое переносит тепло из одного места в другое, например, в холодильнике
вход
сущ.
трубка, по которой жидкость или газ поступает в машину
вход
сущ.
часть машины или двигателя, через которую подается воздух или топливо
челюсти
сущ. переместить в другое место
механизм
сущ.
машина или часть машины
модуль
сущ.0007 часть машины или транспортного средства, которая заставляет ее работать или двигаться
подвижная часть
сущ.
часть машины, которая движется во время работы машины
масляный поддон
сущ.
двигателя, в котором находится масло
часть
сущ.
одна из меньших отдельных деталей, из которых состоит машина или транспортное средство
педаль
сущ. велосипед, транспортное средство или машина
фотоэлемент
сущ.
элемент оборудования, реагирующий на свет и используемый в таких машинах, как охранная сигнализация (=машины, которые издают громкий шум, если вор пытается проникнуть в здание)
поршень
сущ.
часть двигателя, которая движется вверх и вниз для создания мощности
поршень
сущ.
часть машины или оборудования, которую вы толкаете вниз
радиатор
сущ.
часть двигателя, предотвращающая перегрев часть машины, состоящая из колеса или бруска с зубьями на нем.
В него вставляется еще одна металлическая деталь, позволяющая двигаться только в одном направлении.
валик
сущ.
трубка в машине или элементе оборудования, который перемещается по кругу, чтобы сделать что-то плоским, или чтобы раздавить, разровнять или напечатать что-либо
уплотнение
сущ.
фигурный кусок чего-либо, например резины, который закрывает отверстие внутри машины, чтобы воздух или другие вещества не могли попасть внутрь или наружу
вал
сущ. часть, которая движется, когда движется другая часть
юбка
сущ.
что-то, что закрывает нижнюю часть машины или транспортного средства
бортик
сущ.
что-то, что закрывает нижнюю часть чего-либо, например машины
головка
сущ.
часть машины, в которую вставляется круглая часть, называемая шаром, так что она может двигаться
запасная часть
сущ. тот, который ломает
шпиндель
сущ.
часть машины в форме палки, вокруг которой вращается колесо или другой предмет
звездочка
сущ.
одна из нескольких частей снаружи колеса которые вставляются в отверстия чего-либо, например цепи или куска пленки, и тянут или поворачивают его, когда колесо поворачивается
стартер
сущ.
часть машины или двигателя, обеспечивающая его запуск
стартер
сущ. часть оборудования, которая заставляет машину запускаться или останавливаться в выбранное вами время
зуб
сущ.
одна из ряда узких заостренных частей, образующих край инструмента или машины
педаль
сущ.
часть машины, которую вы двигаете вверх и вниз ногой, чтобы заставить машину работать камера и приводит ее в действие, когда кто-то касается провода или тянет его
сущ.
круглая деталь внутри машины, которая входит в другую аналогичную деталь и заставляет ее вращаться
работа
сущ.
работа чего-либо, такого как система, организация или часть оборудования, — это части, которые контролируют его или заставляют его работать
английская версия тезауруса частей машин и механизмов
Типы элементов машин | Примеры различных категорий
Машиностроение со временем стало чрезвычайно сложным. Средний автомобиль сегодня имеет около 30 000 элементов, если считать каждый из них до самого маленького винтика. Эти элементы машины работают в унисон, чтобы управлять автомобилем так, как задумано конструкцией машины.
Некоторые из этих механических частей являются элементарными механическими элементами, тогда как другие находятся в сборе с другими частями и выполняют в автомобиле определенную функцию.
Изучение элементов машин — первый шаг к созданию эффективных машин, решающих насущные проблемы. Они уменьшают человеческие усилия и значительно превосходят их возможности. В этом посте мы узнаем об элементах машин и их типах.
я Что такое элементы машин?
II Типы элементов машин
Что такое элементы машин?
В машиностроении элемент машины представляет собой наименьшую механическую часть или сборку деталей в машине. Обычно они выполняют одну функцию и не могут быть заменены несколькими частями. Например, подшипник может состоять из более мелких деталей, таких как шарики, кольца и уплотнения, но он не сможет выполнять свою функцию, если будет разделен на составляющие его механические части.
Таким образом, элемент машины может быть определен как составная часть (например, застежка) или отдельная часть (например, сцепление) в машинах.
- Элементы машин общего назначения
- Детали машин специального назначения
Элементы машин общего назначения
Эти элементы являются основными строительными блоками во многих типах машин. К элементам машин общего назначения относятся такие детали, как крепежные детали (винты, гайки и болты, заклепки и др.), цепи, валы, шпонки, подшипники и ремни. Обычно они выполняют одну и ту же функцию во всех этих машинах.
В большинстве случаев элементы машин общего назначения имеют размеры и формы, определенные международными стандартами.
Например, болты с шестигранной головкой могут быть изготовлены в соответствии с 18 различными стандартами, наиболее популярными из которых являются DIN 931 и DIN 933. В большинстве этих стандартов они доступны в размерах от M3 до M48. Это повышает удобство их использования на различных машинах, поскольку замена легкодоступна.
Машинные элементы специального назначения
Это механические элементы, которые находят специальное применение в конструкции машин.
Примерами таких деталей являются турбина в реактивном двигателе, лопасти вентилятора, поршни, коленчатый вал и т. д. Механическая конструкция этих деталей изготавливается по индивидуальному заказу в соответствии с требованиями.
Рассмотрим пример корабельных двигателей. Они бывают разных конструкций, с числом цилиндров от 6 до 14.
Для каждого типа двигателя размер каждой детали изменяется. Выпускной клапан, головка блока цилиндров, гильза, поршень, поршневые кольца, шатун и коленчатый вал бывают разных размеров для двух разных типов двигателей.
Типы элементов машин
Элементы машин общего и специального назначения представляют собой элементарные механические компоненты, которые работают вместе, чтобы заставить машину работать. Давайте посмотрим на различные типы общих элементов машин и их использование.
Подшипники
Подшипники являются одним из наиболее распространенных элементов машин в конструкции машин. Их работа заключается в устранении трения между двумя движущимися частями.
Без него механическая конструкция вращающихся машин неполна. Основная цель подшипников — предотвратить прямой контакт металла с металлом двух частей и обеспечить плавное относительное движение между ними.
Они бывают разных форм и размеров. Обилие доступных конструкций подшипников позволяет разработчикам выбирать наиболее подходящий подшипник для различных применений, обеспечивая максимальную надежность, эффективность, производительность и долговечность.
Подшипники находят применение в ряде различных движений, таких как прямолинейные (конвейеры), вращательные (коленчатые валы), шарнирные (двери, окна) и сферические (шаровые шарниры). Они передают радиальные нагрузки, осевые нагрузки (упорные подшипники) или их комбинацию от вращающегося элемента к корпусу подшипника.
Некоторые области применения подшипников:
- Раздвижные двери/окна/ящики
- Коленчатый вал двигателя
- Конвейерные шкивы и ролики
- Ветряные турбины
- Двигатели
Валы
Валы обычно предназначены для уникального применения и обрабатываются на станках с ЧПУ.
Валы представляют собой длинные цилиндрические компоненты, используемые для передачи крутящего момента и механической мощности между двумя компонентами. Конструкторы используют их, когда расстояние между компонентами трансмиссии слишком велико для прямого соединения или если они работают в разных средах.
Например, в случае корабельного гребного винта расстояние между двигателем и гребным винтом слишком велико, что требует использования длинного вала с несколькими подшипниками.
Аналогичным образом, паровые турбины, приводящие в действие грузовые масляные насосы на нефтяных танкерах, изолированы от насосов переборкой, чтобы исключить возможность воспламенения (применение в различных средах). Только вал проходит через переборку из машинного отделения в насосное.
Паровые турбины в машинном отделении сильно нагреваются во время работы. Даже в том маловероятном случае, если атмосфера в насосном отделении станет горючей (при утечке грузового масла), механическая конструкция такова, что турбины не будут действовать как источники воспламенения.
Вал может быть сплошным или полым, в зависимости от необходимости. Сплошные более компактны, но их полые аналоги обладают большей грузоподъемностью при том же весе. Для валов, испытывающих большие нагрузки в процессе эксплуатации, конструкторы отдают предпочтение полому валу, так как он имеет более высокую жесткость, жесткость и изгибающие моменты.
Некоторые области применения валов:
- Коленчатые/распределительные валы двигателей внутреннего сгорания
- Оси транспортных средств
- Часы и наручные часы
- Двигатели
- Насосы
Шпонки
В конструкции машин шпонки представляют собой небольшие механические компоненты, соединяющие валы с вращающимися элементами. В некоторых случаях они могут нести исключительную ответственность за передачу крутящего момента между двумя элементами.
Шпонки размещаются между валом и вращающимся элементом, и в обоих из них имеются вырезы для фиксации шпонки на месте.
Шпоночное соединение не допускает относительного вращательного движения, но может допускать осевое движение в небольшой степени, поскольку шпонки вставляются в осевом направлении. Из-за такой функции ключи должны выдерживать высокие сжимающие и сдвигающие напряжения. Таким образом, разрушение при раздавливании и разрушении при сдвиге являются важными факторами в механической конструкции ключа.
Различные типы ключей в конструкции машин имеют множество стандартных форм. Пять основных типов ключей: круглые, седловидные, шлицевые, утопленные и касательные.
Утопленный ключ — самый распространенный из них. Он бывает разных размеров и форм, таких как прямоугольник, квадрат, параллельно утопленный, ястреб, головка и перо.
Некоторые области применения ключей:
- Двигатели
- Судовые гребные винты
- Зубчатые передачи
- Шкивы
- Звездочки
Муфты
Муфты представляют собой механические компоненты, которые соединяют два вращающихся линейных вала с основной целью передачи мощности в механической конструкции.
Весь узел вращается с одинаковой скоростью. Муфта может быть жесткой или гибкой, в зависимости от необходимости.
Гибкая муфта компенсирует любые ошибки при монтаже, а также любые незначительные несоосности между валами, которые могут возникнуть со временем. Они также поглощают удары и вибрацию, увеличивая срок службы машин в процессе работы. В отличие от муфт муфты не включаются и не выключаются.
Эти элементы машины также изолируют передачу тепла между двумя концами в некоторых приложениях. Например, двигатель может сильно нагреваться во время работы. Муфта предотвращает эту передачу тепла от двигателя к парной машине.
Некоторые муфты работают как предохранители. Если крутящий момент превышает определенный предел, они разрывают и разрывают соединение между ведущими и ведомыми компонентами для защиты чувствительных механизмов. Такая муфта известна как механическая муфта с защитой от перегрузок и обычно используется для защиты двигателей и приводных систем в силовых передачах.
Некоторые области применения муфт:
- Генераторы
- Управление движением в робототехнике
- Автомобильные рулевые тяги
- Лопастные пароходы
- Автомобильные дифференциалы
Крепеж
В машиностроении различные типы крепежа используются для соединения двух или более компонентов машин. Они создают временные соединения, которые при необходимости можно разобрать. Некоторые машины работают в экстремальных условиях. Основная цель крепежных деталей — защитить эти машины от высоких давлений, чрезмерных усилий и вибрации.
При проектировании машин важно быть как можно более конкретным в отношении конструкции или выбора крепежных деталей для применения. Это делается для того, чтобы эти элементы машины могли выдерживать силы, которым продукт будет подвергаться в процессе эксплуатации, и машины могли работать без сбоев. Крепеж обычно изготавливают из углеродистой, нержавеющей или легированной стали.
Примерами крепежных элементов являются винты, гайки/болты, шплинты, заклепки и стопорные кольца.
И они используются везде, независимо от отрасли. Единственный вопрос, который следует задать, заключается в том, нужно ли разбирать узел для обслуживания или нет, например, при выборе заклепок по сравнению с болтами и гайками.
Шестерни
Шестерни представляют собой элементарные элементы машин с зубчатыми колесами для передачи мощности и вращения между двумя валами. Они могут увеличивать или уменьшать угловую скорость, одновременно уменьшая или увеличивая крутящий момент, следуя законам сохранения энергии. По сути, они действуют как рычаги в переводящей механической системе.
Зубья двух шестерен входят в зацепление друг с другом и передают мощность от ведущего вала к ведомому. Обычно валы параллельны, но специальные шестерни способны передавать мощность как между пересекающимися, так и непараллельными, непересекающимися валами.
Способность эффективно работать в любом положении означает, что они также бывают разных форм. Большинство зубчатых колес имеют цилиндрическую форму с зубьями по окружности.
