Не работает webasto: Не работает вебасто. Не запускается «Вебасто»: причины

Содержание

Почему не запускается Вебасто? Возможные причины и неисправности

Основной износ двигателя внутреннего сгорания приходится на момент запуска, а в зимнее время года мотор может вовсе не запуститься. Поэтому функция подогрева охлаждающей жидкости перед стартом, позволяет значительно продлить его ресурс.

Вебасто позволяет полностью решить подобные задачи, но только при условии, что такая система будет работать безупречно.

О том, почему не запускается Вебасто, а также о способах самостоятельного устранения неисправности будет рассказано в этой статье.

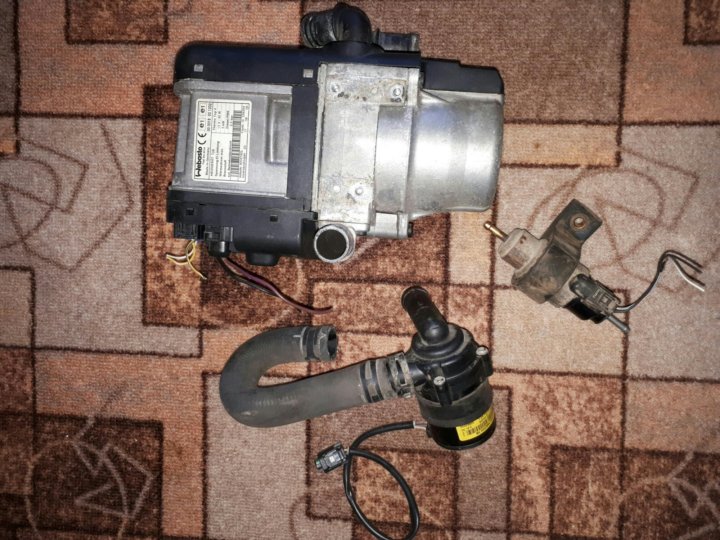

Устройство и принцип работы

Чтобы подогреватель двигателя работал без нареканий необходимо обеспечить работоспособность следующих деталей:

  • электронный блок управления;
  • камера сгорания;
  • теплообменник;
  • циркуляционный насос;
  • топливный насос.

Принцип работы подогревателя двигателя следующий:

  1. Топливо подаётся насосом в камеру сгорания, где воспламеняется от спиральной свечи.
  2. Энергия пламени передаётся теплообменнику, в котором циркулирует охлаждающая жидкость.
  3. Интенсивность подогрева антифриза регулируется электронным блоком.

Таким образом осуществляется подогрев жидкости охлаждения до рабочей температуры. Циркуляция антифриза в таком режиме осуществляется исключительно по малому кругу.

Интересное видео, как работает подогреватель Webasto:

Неисправности Вебасто на бензиновом двигателе

Частая причина отсутствия запуска Вебасто заключается в

отсутствии подачи топлива в камеру сгорания. Это может произойти по причине отсутствия горючего, либо сильного засорения фильтра насоса.

Если не понятно, почему не работает Вебасто, то следует также осмотреть шланг подводящий топливо. Если эта деталь где-либо перегнута, то горючее не будет поступать в специальную камеру для сжигания.

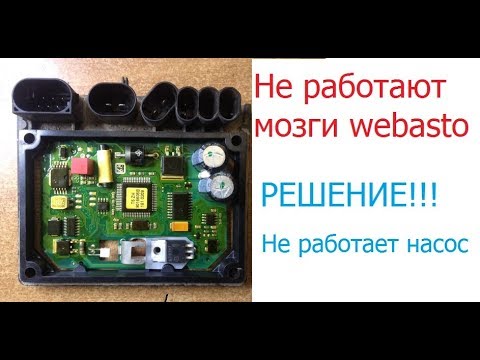

Если Вебасто не включается вообще, то выход из строя подогревателя может быть вызван неисправностью блока управления. Эту деталь практически невозможно починить в условиях гаража, поэтому для ремонта машины следует обратиться в специализированную мастерскую.

При возникновении неполадки в системе подогревателя система генерирует сообщение о неисправности.

  1. Если для управления установлен мини-таймер, то коды ошибок Вебасто будут высвечиваться на дисплее в виде буквы F и двух цифр.
  2. Если установлен переключатель, то ошибки отопителя будут отображены миганием лампочки (блинк-кодом). После отключения отопителя лампочка индикатора работы подаст 5 коротких сигналов. После этого лампочка выдаст определенное количество длинных сигналов. Количество длинных сигналов и будет являться кодом ошибки.

Посмотрите таблицу с кодами ошибок. С возможными причинами появления неисправностей и методами устранения:

Без специального оборудования и программного обеспечения невозможно полностью устранить ошибки Вебасто.

В некоторых моделях автономного отопителя можно осуществить сброс ошибок без использования компьютера.

Для этой цели следует полностью отключить устройство от электропитания. Чтобы наверняка обесточить электронную схему подогревателя необходимо аккуратно разобрать блок управления и вытащить центральный предохранитель. Часто после выполнения этой операции удаётся полностью сбросить ошибку на приборе и восстановить его работоспособность.

Если Вебасто не запускается с таймера, то полное обесточивание блока управления также позволяет решить проблему. Для корректного включения подогревателя после сброса настроек потребуется обязательно выставить правильное время.

Смотрите интересное видео, как убрать ошибку Webasto, быстрый способ без компьютера и ELM:

Это основные причины на бензине, но Вебасто может не запускаться и на дизельных двигателях.

Проблемы на дизеле

Дизельные двигатели, оснащённые системой подогрева, также могут быть подвержены выходу из строя Вебасто.

Причины, по которым это происходит, практически совпадают с поломками на бензиновых моторах. Но наиболее часто случается такая неприятность из-за некачественного топлива. Большое количество примесей в солярке образуют налёт на свече, поэтому со временем воспламенение топлива может полностью прекратиться либо система подогрева будет работать очень нестабильно.

Во время сильных морозов Вебасто может не запускаться по причине отсутствия воспламенения солярки.

Если вовремя не заменить летнее топливо на зимнее, то достаточно температуры минус 7 градусов Цельсия, чтобы подогрев двигателя не запустился. Зимняя солярка тоже может замёрзнуть, но только при более низких температурах.

Если на дизеле вышла из строя свеча, то потребуется полная замена камеры сгорания. Новую свечу практически невозможно приобрести, но если удастся найти в продаже бывшие в употреблении элементы, то можно попытаться относительно недорого восстановить работоспособность подогревателя.

Конечно, при использовании б/у свечей невозможно гарантировать стабильную работу системы, но новая система в сборе обойдётся довольно дорого.

Видео для просмотра, как оживить автономку (webasto) Volvo Fh:

Советы и рекомендации

После летнего простоя Вебасто также может не запускаться либо работать нестабильно. Не всегда такое «поведение» подогревателя может быть вызвано поломкой.

  1. Если после непродолжительной работы система выключается, то, нередко, ситуацию можно разрешить, если
    полностью открыть кран печки    . Учитывая тот факт, что подогреватель установлен в малом круге системы охлаждения, то без включённого отопителя салона жидкость может быстро перегреться и автоматика отключит подачу топлива в камеру сгорания.
  2. Если неисправности автономки Вебасто наблюдаются слишком часто, и при этом системе уже более 10 лет, то замена топливного насоса на современную и более мощную модель позволяет, во многих случаях, полностью восстановить стабильность работы подогревателя.
  3. В летнее время рекомендуется не менее 1 раза в месяц запускать Вебасто. Длительные простои в работе подогревателя крайне негативно отражаются на его работоспособности.
  4. При смене антифриза рекомендуется устранить все возможные воздушные пробки в системе охлаждения. Если этого не сделать, то работа подогревателя также может быть нестабильной.

Смотрите видео по теме, почему не работает Webasto, одна из причин:

Заключение

Во многих случаях неработоспособности Вебасто можно устранить своими руками. Если после проведения диагностических работ не понятно, что делать и как «воскрешать» систему, то лучше обратиться за помощью к квалифицированным специалистам.

Вебасто — незаменимая вещь в современном мире. Счастливые обладатели такого устройства в зимний период избегают серьёзных проблем. Но как только система сходит, на нет, возникает вопрос, почему вебасто не включается? В статье мы попробуем разобрать возможные причины поломки, но сначала рассмотрим, как правильно пользоваться механизмом, чтобы дальше не испытывать проблем с отопителем.

Система вебасто в автомобиле

Что такое вебасто? Отличительные черты

Сегодня сложно найти автолюбителя не мечтающего встроить вебасто в свое авто. Вебасто – автономный предпусковой отопитель немецкого производства. Компактный механизм весом 5 кг устанавливают внутрь контура устройства охлаждения бортовой сети и топливной системы автомобиля. Главная функция вебасто – разогрев двигателя до запуска силового агрегата. Автономный насос отопителя гоняет антифриз по всей сети охлаждения через радиатор. По сути, устройство представляет собой небольшую камеру сгорания соединению с системой охлаждения транспорта. Сегодня производитель выдвигает на рынок два вида устройства — Thermo Top Evo-4 и Thermo Top Evo-5. Они отличаются только мощностью.

Также вебасто подключен к штатному отопителю салона и запускает вентилятор. Таким образом, в холодное время года водителю не нужно ждать, когда двигатель прогреется. Мотор достигает необходимой температуры от одного нажатия кнопки пульта. Владельцу не требуется подходить к машине, запустить вебасто можно из окна квартиры. Кроме того при холодном запуске износ двигателя равен пробегу в 100 км. Отопитель работает автономно, подогрев и долгий запуск мотора не забирает большой заряд АКБ. Из явных минусов только то, что срок службы аккумулятора снижается на год. Если брать это как плату за удобство и комфорт, то смена батареи не является решающей.

Работа вебасто в зимний период

Как пользоваться вебасто?

Чтобы устройство прослужило большой эксплуатационный срок, а вы не проводили диагностику вебасто своими руками нужно следовать приложенной инструкции и советам:

  • детали механизма не должны соприкасаться с жидкостью;
  • на части устройства не должны действовать электрические заряды;
  • запрещается работать при высокой влажности и температуре;
  • выключайте подогреватель на АЗС;
  • применять вебасто в закрытых гаражах запрещено;
  • используйте топливо, выдвинутое производителем;
  • устройство нужно изредка запускать при не прогретом двигателе на меньшей мощности вентилятора в районе 10 минут;
  • работать отопитель может только час, не стоит часто его запускать.

Ремонт и диагностика отопителя

Когда вебасто не запускается после летнего простоя, многие считают, что легко отремонтируют систему самостоятельно. Это далеко не так, потому что, как и любое другой механизм отопитель имеет закрученную систему. Когда вы ничего не понимаете в электрике, стоит обратиться в диагностический центр компании – это убережет вас от более круглой затраты. Если вы имеете представление о работе механика и готовы рискнуть, то начать стоит с ознакомления схемы производителя. Проверьте самые простые части механизма, возможно причина кроется именно там.

Одна из разновидностей вебасто

Поиск неисправностей

Сбои работы делят на виды:

  1. Ошибки во внутренней памяти. Как правило, они не влияют на режим работы.
  2. Спонтанные сбои. Автозапуск или вторичное включение кроется в схеме аппарата.
  3. Выключение по ошибке. Сбой идет в панели управления или электроснабжении. Подогрев сам выключается без сохранения ошибки. Второй вариант сбоя, когда ошибка сохраняется, а повторный пуск просит сигнала на отключение и на новый запуск системы.
  4. Блокировка вебасто. Происходит из-за повторяющейся ошибки. Сбой должен пройти 4-6 раз и тогда агрегат блокируется и сохраняет отчет. Разблокировать механизм самостоятельно невозможно, следует обратиться в сервисный центр. Заметим, что если сбои идет из-за низкого напряжения или испорченной АКБ блокировки нет.
  5. Блокировка при перегреве    . Когда вебасто перегревается, система блокируется.
  6. Выключение по ошибке из-за низкого или высокого напряжения. Когда напряжение достигает 11,5В механизм отключается на некоторое время. После происходит продувка. Измерить напряжение можно блоком управления. Когда напряжение завышено его меряют подогревателем. Обычно при 16В напряжение работа приостанавливается, идет выключение и продувка. Если проблема решена, система вновь готова служить.

Когда не запускается вебасто, причины иного характера определяются при помощью PC-диагностики Thermo Test.

Устранение ошибок.

Причины распространенных сбоев собраны по типам:

  1. Не сохранённые ошибки. Сначала проверяют топливное обеспечение, а уже потом меняют подогреватель или связующие узлы.
  2. Зафиксированные сбои. Смотрят тип проблемы в памяти устройства, там показан неисправный узел. Далее поломку устраняют путем замены детали.
  3. Общие сохраненные сбои. Когда вебасто не определил сломанную часть системы. Первым делом смотрят периферийные части механизма.
  4. Смотрят информацию об ошибки при помощи РС-диагностики.

Пк диагностика вебасто

Самостоятельный поиск и решение проблем

Топливо. Часто проблемы кроются в подаче топлива. Происходит это в зимний период, когда многие водители забывают сменить летнюю солярку на зимнюю. Смотрите отопитель, может заработать в теплом помещении, поэтому позаботьтесь о гараже. Когда вебасто в теплом месте отошло, меняйте топливо. Сначала спустите солярку, продуйте систему, вычистите ее, смените фильтр, влейте новую солярку. Имеется и другая причина не поступления, в отопитель топлива. Солярка не достигает насоса. Звучание при этом четкое и громкое. Также может быть подсос воздуха, когда топливный провод поврежден. Кроме того нужно проверить и соленоидный клапан, в нем происходит скопление пробки. Чтобы проверить давление воздуха на обмотке берем омметр. Нормальные единицы колеблется в пределах 136-154 Ом. Проводя диагностику, подайте в трубку любую жидкость для промыва.

Прозвон электрики. После проверки топливной системы люди, понимающие в электрике, идут дальше, а среднестатистические водители обращаются к сервисным умельцам. Смотрим предохранители F1-F3, если есть перегоревшие, производим замену и проверяем на работоспособность. Далее проверяем таймер. Измеряем его ток в разъёме, если токоподача отсутствует, то таймер следует менять полностью. Следующий объект контроля печка. Смотрим попутно клеммы, когда они окислились, это может блокировать подачу тока. Смотрим целостность всех проводов. Разгерметизация чаще всего происходит на самом штекере.

Инструкция по эксплуатации вебасто

Снимаем блоки. Вебасто может включить блокировку из-за того что ошибки исправлены, а отчеты о них не успели зафиксироваться в панель памяти. С БУ на 3-и секунды убираем питание, снимая его с предохранителя. Вынимаем фишку и возвращаем на ее место. После включаем отопитель. Потом повторяем первые два пункта манипуляции. Если все прошло успешно система заработает.

Эксперт по защите от угона и по установке Webasto на легковые автомобили

Предпусковой подогреватель Webasto помогает обеспечить быстрый запуск двигателя при отрицательных температурах в грузовом, легковом автомобиле или автобусе. Несоблюдение правил эксплуатации устройства приводит к возникновению различного рода неисправностей. Поэтому автовладельцы часто интересуются, почему не запускается Вебасто. Прежде чем корректно обозначить причину прекращения функционирования, нужно понять принцип работы нагревателя и ознакомиться с основными неполадками.

Как устроена Вебасто

Все модели и их модификации состоят из пяти главных узлов:

  • ЭБУ;
  • Основная камера, в которой происходит горение;
  • Теплообменник;
  • Насос низкого давления;
  • Топливный насос.

Бензин или дизель при помощи насоса перекачивается из бака в камеру сгорания. Там топливо поджигается спиральной свечой. Под камерой располагается теплообменник с рубашкой охлаждения. Он распределяет жидкость по малому кругу системы охлаждения ДВС. Таким образом удается быстро нагреть двигатель перед предварительным запуском. Контроль над функционированием всех систем ведет блок управления.

Почему не запускается Webasto

Зачастую проявляются три основные проблемы:

  • Невозможно запустить обогреватель;
  • Происходит отказ при попытке включения;
  • Оборудование прекращает свою работу сразу после запуска.

Причиной проблем с функционированием очень часто оказывается некачественное топливо. Содержащиеся в нем посторонние вещества в виде мелких частиц забивают тонкую сетку-фильтр в топливном насосе. В результате количество ДТ или бензина в разы уменьшается либо полностью прекращается его подача. Низкокачественное топливо быстро закоксовывает свечи и не нагревается до приемлемой температуры.

Повышенное содержание серы и воды в дизеле гораздо быстрее выводит из строя нагревательную систему, чем бензин. К тому же ДТ в сильный мороз имеет свойство сгущаться и физически не может перемещаться по трубопроводу. Использование летнего дизеля при температуре ниже 10о С является распространенной причиной почему не включается Вебасто.

Можно выделить еще одну причину – провисание топливной трубки. Вследствие этого затрудняется попадание топлива в камеру сгорания. Но, все же частыми проблемами является засорение фильтра и свечей.

Отказ в запуске системы говорит о том, что возникла проблема в электронике. Эта же причина относится к тем случаям, когда обогреватель сначала заработал, а потом через пару минут выключился. Возникновение таких ошибок требует вмешательства специалиста. Сотрудники сертифицированного центра с соответствующим оборудованием подключают обогреватель к диагностической системе. После нескольких тестов будет выявлена причина поломки.

Компания «Аспид» занимается исключительно установкой отопительных систем, поэтому в случае возникновения поломки рекомендуем обратиться в специализированные мастерские.

В устройствах с GSM управлением могут возникать ошибки запуска обогревателя. Преимущественно это связано с SIM-картой, установленной в устройстве. Передаваемые на нее команды просто не доходят до оборудования в связи с нулевым балансом на ней. Для этого достаточно пополнить счет и все снова заработает, некоторые операторы мобильной связи могут просто заблокировать карту при отсутствии платежей в течение трех месяцев. Этот нюанс нужно учитывать перед заключением контракта.

Если вы не понимаете почему не включается Webasto, но знаете что с картой все в порядке, а устройство выдает ошибку, то можно сбросить ее самостоятельно. Это подходит только для того оборудования, где стоит оригинальный блок управления.

Удобный и надежный предпусковой нагреватель Вебасто прослужит долгие годы при правильной эксплуатации и уходе. Заправка автомобиля на проверенных АЗС, регулярная проверка работоспособности оборудования позволит избежать критической поломки.

Ошибки воздушных отопителей Air Top Evo 40 | Air Top Evo 55 12/24в

При появлении неисправности отопитель выдаёт код ошибки на пульт управления.
■ Если пульт управления имеет дисплей, то на него выводятся коды ошибок с F01 до F15. Коды ошибок с F16 до F19 показываются как «- -«.
■ На пультах управления без дисплея код ошибки выдаётся миганием светового индикатора работы отопителя. Количество импульсов соответствует номеру кода ошибки. Пример для кода ошибки
F03: „. – – – . “
■ При появлении неисправности в первую очередь проверьте состояние предохранителей и штекерных соединений.
■ Определите меры для устранения неисправности по следующей таблице кодов ошибок.
■ Если невозможно устранить неисправность с помощью указанных мер, то свяжитесь с нами или приходите в наш сервис.

Код ошибкиВозможная причинаМеры для устранения неисправности
F00Неисправен блок управления/ отопитель заблокирован /неисправен внутренний датчик температуры в помещенииСвяжитесь с сервисным центром.
F01Отопитель не включаетсяПроверьте соединение всех контактов.
F02Пламя гаснет во время работыТребуется проверка дозировки насоса, впускной и выпускной трубы.
F03Низкое или высокое напряжение бортовой сетиНапряжение бортовой сети вне диапазона 10…15 или 20…30 В. Проверить генератор/аккумулятор
F04Преждевременное распознавание пламениТребуется проверка штифта накаливания, 0,1-0,3 Ом, обратиться в СЦ
F07Неисправен топливный насосПроверить проводку до топливного насоса на обрыв, проверить сам насос на стенде.
F08Неисправен вентилятор воздуха для горенияПроверить нагнетатель воздуха на наличие посторонних предметов, заклинивание, обратиться в СЦ.
F09Неисправен штифт накаливанияТребуется проверка штифта накаливания, 0,1-0,3 Ом, обратиться в СЦ
F10Перегрев отопителяПроверьте свободный проход воздухопроводов холодного и нагретого воздуха. Дайте отопителю остыть. Проверить датчик температуры.
F14Неисправен датчик температуры нагретого воздухаПроверить и заменить датчик.
F16Высокая температура отработанных газовПроверить и заменить датчик.
F17Неисправен датчик температуры отработанных газовПроверить и заменить датчик.
F18Неисправен температурный переключательПроверить и заменить пульт управления (потенциометр).
F19Проверка достоверности показаний датчиков не корректнаПроверить и заменить датчики.

Ошибки воздушных отопителей Webasto Air Top 2000ST

При наличии на отопителе стандартного или комби-таймера, аварийная блокировка выдает на дисплей таймера следующие коды неисправности:

Код ошибкиОписание неисправности
F0Неисправен блок управления (в ремонт или замена)
F1Две попытки включения неудачные или не появляется пламя (проверить топливо)
F2Обрыв пламени (возникает более 3 раз) (проверить сетку, горелку)
F3Снизилось напряжение ниже установленных норм или превысило допустимые нормы (10. .15 или 20..30 В)
F4Несвоевременное распознавание пламени (датчик пламени или штифт (диз. версии))
F5Замыкание датчика пламени или обрыв цепи (проверить датчик( бенз.))
F6Короткое замыкание в датчике температуры или обрыв цепи (проверить датчик)
F7Короткое замыкание в дозирующем насосе или обрыв цепи (проверить насос, проводку)
F8Блокировка или перегрузка крыльчатки нагнетателя воздуха, короткое замыкание в моторе нагнетателя воздуха или обрыв цепи (удалить грязь, пыль, посторонние предметы. Проверить подшипники, щетки.)
F9Короткое замыкание штифта накаливания или обрыв цепи (проверить штифт)
F10Перегрев (проверить свободно ли проходит воздух через отопитель, проверить датчик перегрева)
F11Короткое замыкание ограничителя нагрева или обрыв цепи(бенз)
F12Блокировка отопителя. (Вынуть предохранитель на 10 секунд и вставить назад)
F13Неверное расположение датчика перегрева (проверить правильно ли закреплен датчик на ребрах теплообменника)
F14Короткое замыкание на органе управления потенциометра или обрыв цепи (проверить пульт, контакты разъема, проводку к пульту)

Если в качестве органа управления отопитель Webasto Air Top 2000ST оборудован поворотным переключателем, то код неисправности подается после выключения системы в виде блинк-кода – мигающей лампочки на переключателе. После пяти коротких звуковых импульсов выдаются длинные сигналы – их количество в зависимости от неисправности соответствует цифре после буквы F в представленной выше таблице кодов.

Ошибки воздушного отопителя Webasto Air Top 2000STС

Если отопитель в качестве органа управления оснащён выключателем с терморегулятором, то код неисправности выдаётся после отключения отопителя в виде мигания лампочки индикатора работы на переключателе(блинк-код). После 5 коротких сигналов выдаются длинные импульсы — количество этих импульсов при различных неисправностях соответствует числу в столбце «Код» в приведённой ниже таблице.

Если отопитель оборудован таймером MultiControl, код неисправности (16-ричный) выдаётся на его дисплей — см. столбец «Код (таймер)».

Код

Код

(таймер)

0

00

Проверить напряжение питания и правильность электрических соединений. Заменить блок управления.

01

Дефект блока управления.

11

Неправильная кодировка по топливу.

12

Нет связи по W-шине.

18

Ошибка связи по шине клиента.

81

Неправильная контрольная сумма EOL.

91

Неправильный код блока управления.

92

Неправильная команда обновления.

Нет сигнала от органа управления.

1

02

Подогреватель не запускается.

Нет образования пламени.

Проверить впускную и выпускную системы. Проверить топливную систему. Проверить штифт накала.

82

2

03

Погасание пламени при пуске или при работе.

Проверить подачу топлива.

83

3

04

Высокое напряжение питания.

Для 12 В: 10,5-16 В Для 24 В: 20,5-31 В

Проверить провода питания подогревателя.

84

Низкое напряжение питания.

4

05

Преждевременное обнаружение пламени.

Обнаружение пламени до начала сгорания.

Проверить штифт накала / датчик

5

1А

Короткое замыкание датчика пламени.

Обрыв или короткое замыкание штифта / датчика пламени.

9А

Обрыв датчика пламени.

6

14

Короткое замыкание датчика температуры.

Обрыв или короткое замыкание датчика температуры.

Проверить провода, контакты разъема и сопротивление датчика температуры.

94

Обрыв датчика температуры.

7

08

Короткое замыкание топливного насоса.

Обрыв или короткое замыкание обмотки

Проверить сопротивление топливного насоса.

88

Обрыв топливного насоса

8

09

Короткое замыкание нагнетателя.

Обрыв, короткое замыкание или

Выполнить электрическую и механическую проверку мотора нагнетателя.

89

15

9

19

Короткое замыкание штифта.

Обрыв или короткое замыкание штифта накаливания.

Проверить сопротивление штифта.

99

0А

Короткое замыкание штифта.

8А

10

06

Проверить забор холодного воздуха и целостность корпуса подогревателя.

17

Перегрев, превышение градиента.

11

1В

Короткое замыкание датчика перегрева.

Обрыв или короткое замыкание датчика перегрева.

Проверить сопротивление датчика перегрева.

АВ

Обрыв датчика перегрева.

12

07

Устранить неисправности и разблокировать подогреватель.

14

97

Не достигнут темп. градиент при пуске.

Недостаточная скорость роста температуры.

Проверить топливную систему и состояние теплообменника и горелки.

15

9В

Обрыв потенциометра органа управления.

Проверить провода и сопротивление потенциометра.

Ошибки воздушных отопителей Air Top Evo 3900/5500 (3500/5000) ST

Если отопитель укомплектован комбитаймером, то код ошибки высветится на дисплее, после появления неисправности.
Если отопитель укомплектован обычным органом управления (не комби-таймер), то код ошибки будет представлять собой блинк-код — мигание индикатора включения. После 5 секунд быстрых миганий, появится код ошибки, представляющий собой черед длинных миганий.
Например F04 – 4 длинных мигания.

Код ошибкиОшибкаСопутствующая информация во время РС-диагностикиМетод устранения
F 00Ошибка блока управления/неправильная установка параметров/01 Неисправность блока управления
81 Ошибка суммы EOL (контрольной суммы конца строки)
11 Ошибка блока управления или неправильная установка отопителя (тип топлива)
91 Нейтральный код или заблокирован блок управления (в этом случае отопитель не работает)
92 Провал основного сигнала (в этом случае отопитель не работает)
18 Неисправна клиентская шина (can)		Заменить блок управления (или ремонт)
F 01Нет старта (после двух попыток), нет распознавания пламени02 Даже после повторного запуска нет пламени
82 Нет запуска через диагностику		Проверить подачу топлива (пустой бак, засор топливопровода)
Почистить горелку, заменить датчик пламени.
F 02Обрыв пламени (более трёх раз)03 Обрыв пламени в процессе работы и далее его отсутствие при повторном запуске
83 Обрыв пламени (FAZ) в течении работы более 3 раз.		Проверить подачу топлива (пустой бак, засор топливопровода) Почистить горелку, заменить датчик пламени
F 03Пониженное или повышенное напряжение84 Напряжение было менее 10,5 В или 21 В в течении 20 секунд.
04 Напряжение было более 16 В или 32В в течении 6 секунд		Проверить напряжение при розжиге и работе отопителя
F 04Преждевременное распознавание пламени05 Датчик пламени распознает пламя до его появленияЗаменить датчик пламени
F 06Отказ или короткое замыкание выносного датчика температуры14 Замыкание температурного датчика на массу (31)
94 Замыкание температурного датчика на +(30)		Проверить проводку, заменить температурный датчик. Проверить проводку и нагрузочный резистор, заменить температурный датчик.
F 07Отказ или короткое замыкание дозирующего насоса88 Поломка или короткое замыкание на + (30)
08 Короткое замыкание на массу (31)		Проверить проводку, подключить лампу для проверки, заменить дозирующий насос.
F 08Отказ мотора вентилятора, короткое замыкание либо перегрузка или блокировка мотора вентилятора.89 Поломка или замыкание на + (30)
09 Замыкание проводки вентилятора на массу или перегрузка мотора.
15 Мотор вентилятора заблокирован. Сработала блокировка.
95 Мотор вентилятора вращается с усилием		Заменить мотор
Выявить и устранить причину блокировки мотора
Заменить мотор
F 09Отказ или замыкание штифта накала8А Поломка или замыкание штифта накала/датчика пламени на + (30)
19 Замыкание жгута штифта накала на массу (31)		Заменить штифт накала/датчик пламени
Заменить штифт накала датчик пламени
F 10Перегрев06 Перегрев, сработала блокировка
17 Неправильная установка (например высокий коэффициент аэродинамического сопротивления воздуховодов)		Найти и устранить причину перегрева ВНИМАНИЕ! Причиной перегрева так же может явиться слишком большое аэродинамическое сопротивление или засорение фильтра заборного воздуха (если установлен).
F 11Отказ датчика перегрева или короткое замыканиеАВ Отказ или замыкание датчика перегрева на + (30)
1В Замыкание проводки датчика перегрева на массу.		Заменить датчик перегрева
F 12*Блокировка отопителя07 Отопитель заблокированОтопитель включен. Высвечивается код F 12
Вытащить предохранитель
Выключить отопитель с органа управления
Вставить предохранитель не менее чем через 2 секунды
Включить отопитель с органа управления
УКАЗАНИЕ Данная ошибка появляется в следующих случаях:
Повторение одной и той же ошибки более 5 раз Некорректный старт 9 раз или перегрев более 5 раз.
F 14Некорректное положение датчика перегрева97 Некорректное положение датчика перегрева (слишком низкий градиент д. п.)Установить датчик правильно
F 15Обрыв в цепи органа управления9В Обрыв в цепи органа упр. или замыкание на + (30)Проверить проводку, заменить элементы управления

* — Ошибки, такие как перегрев, ошибка при запуске и обрыв пламени заносятся в память блока управления и по достижении максимально возможного количества могут явиться причиной блокировки отопителя. Ошибка при запуске (FSZ) считается каждый раз при неудачном запуске отопителя.
При количестве данных ошибок равном 9 отопитель блокируется (HGV). При повторении одной и той же ошибки (SZ) более 5 раз отопитель блокируется.(HGV) При повторении перегрева (UHZ) более 5 раз отопитель блокируется (HGV) После обрыва пламени (FAZ) повторный запуск осуществляется автоматически. Причиной этого является то, что перед этим отопитель находился в регулировочном режиме.
В течение повторного запуска осуществляется повторение цикла (ZWZ). Данный процесс повторяется до тех пор, пока отопитель либо не запустится, либо количество повторений цикла не достигнет 3. При обрыве пламени (FAZ) происходит автоматическое повторение цикла (ZWZ). При повторении цикла (ZWZ) более 3 раз отопитель блокируется (HGV). Автоматическое обнуление: После каждого запуска отопителя счетчик повтора циклов ZWZ обнуляется.
Счетчик неисправностей в процессе нормальной работы становится равным нулю, а счетчики обрыва пламени FAZ, перегрева UHZ, неудачных запусков FSZ после корректной работы в режиме горения более 6 мин обнуляется.

Снятие блокировки отопителя. Включение после аварийного отключения: Выключить отопитель не менее чем на 2 секунды и включите отопитель снова. Снятие блокировки отопителя: Включите отопитель с органа управления. Высветится ошибка F12. Извлеките силовой предохранитель отопителя. Выключите отопитель с органа управления. Вставьте предохранитель не менее чем через 2 секунды. Включите отопитель с органа управления.

Расшифровка сокращений:
ZWZ – счетчик повтора циклов
FAZ – обрыв пламени
UHZ – перегрев
FSZ – неудачный старт
HGV – блокировка отопителя
SZ – счетчик неисправностей

Общие рекомендации по неисправностям

Данный раздел описывает способ нахождения и устранения неисправностей воздушных отопителей серии Air Top, но в принципе подходит и для отопителей других производителей.
При возникновении неисправности срабатывает самодиагностика, и код произошедшей неисправности выводится, в зависимости от комплектации отопителя, на дисплей комби-таймера (в виде цифр) или на индикатор переключателя (в форме блинк-кода – мигания).

ВНИМАНИЕ!

Следующие причины отключения отопителей не учтены в настоящем разделе, но они довольно часто встречаются в жизни, первым делом нужно убедиться что дело не в них:

■ Коррозия штекера
■ Плохой электрический контакт
■ Деформация в результате усадки штекера
■ Коррозия проводов и предохранителей
■ Коррозия клемм аккумулятора.
■ Оставленное в зиму летнее топливо в системе
■ Повреждение топливных трубок, соединений, впускных и выпускных гофр

Тщательным образом Проверьте эти неисправности, отопитель ошибок по ним не покажет.

Если какой-либо компонент нужно проверить отдельно, перед проверкой штекер его кабельного жгута необходимо вынуть из гнезда на блоке управления. После устранения каждой неисправности и/или установки отопителя на автомобиль необходимо проверить правильность функционирования отопителя, выключив и включив его.

Неисправности, выявляемые при проверке работающего отопителя.

В приведенной ниже таблице во временной последовательности перечислены признаки неисправностей, которые могут возникнуть в процессе работы отопителя, в т.ч. и без выдачи кода неисправности.
При появлении неисправности нужно с помощью таблицы определить, какой компонент неисправен, и заменить его или устранить неисправность.
При этом очень важно однозначно идентифицировать симптом неисправности.

Если наблюдаемого симптома нет в приведенной таблице или не обнаружена та неисправность, которая следует из наблюдаемого симптома согласно этой таблице, то обратитесь к нашим техническим специалистами.

УКАЗАНИЕ Об отказе или неисправности свидетельствует мигание светодиода на органе управления после продувки. Возможной причиной любой неисправности отопителя может являться, если все остальные его компоненты в порядке, неисправность блока управления.

НеисправностьМомент возникновенияСпособ устранения
Нет запуска и не мигает индикатор работы отопителясразуНеправильное подключение, неисправный предохранитель.
Нет запуска и индикатор мигаетсразуСразу при включении активируется регулировочная пауза, при выносном датчике температуры регулировочная пауза не активна.

Так же стоит присмотреться к выхлопу отопителя во время работы.
Если идет черный дым, возможно, слишком богатая смесь и не хватает воздуха для горения, в этом случае необходимо проверить забиты ли трубопроводы подачи воздуха для горения и/или выхлопной трубопровод. Нет ли перегибов или деформации гофр. Такое дымление приводит к закоксовыванию горелки. Может потребоваться проверка топливного насоса на перелив.

«>

ошибки-webasto-и-ремонт

Здравствуйте, меня зовут Яков, я дежурный по гаражу. Сегодня мое дежурство проходит на СТО ЕвроАвто на проспекте Большевиков. Несмотря на то что на улице яркое солнце, ночами возможны заморозки, а это стресс для мотора. Поговорим о предпусковых подогревателях. А чтобы разговор был интереснее, я нашел автомобиль с неисправной Webasto. При нажатии на кнопку запуск появляется индикация и время работы печки, но запуск не производится. Вот с этой бедой я и обращусь к нашему техническому специалисту Денису Петрову.

Диагностика предпускового подогревателя

Яков Финогенов, дежурный по гаражу (Я.Ф.): Добрый день, Денис. Привез вам пациента.

Денис Петров, технический специалист ЕвроАвто (Д.П.): Добрый день, что с ним случилось?

Я.Ф.: Не работает Webasto. Кнопку нажимаю, лампочка загорается. Проходит 10 секунд, лампочка гаснет. Никаких звуков, никакого тепла нет. С чего начнем?

Д.П.: Открываем капот.

Я.Ф.: Я смотрел, здесь ничего не видно. Зачем тогда его открывать?

Д.П.: Нам надо найти диагностический разъем и подключиться к печке. Но прежде давайте проверим аккумулятор. Подключаемся и обязательно соблюдаем полярность. На аккумуляторе находим интересующие нас данные. В нашем случае, это 590 EM. Аккумулятор в порядке, вполне живой. Уровень заряда 87%

Я.Ф.: То есть этот пункт мы отметаем.

Д.П.: Да. Далее видим, что здесь достаточно грамотно вынесен диагностический разъем. Вот такая петелька Webasto, сейчас мы туда подключимся и посмотрим, какие ошибки выдает блок отопителя.



Преимущества Webasto

Я.Ф.: Итак, о минусах Webasto я знаю все. Это высокая стоимость самого подогревателя и его установки. А вот расскажите мне про плюсы.

Д.П.: Ресурс двигателя.

Я.Ф.: А какая связь?

Д.П.: Это ты мне как механик скажи.

Я.Ф.: На ресурс влияет количество холодных пусков.

Д.П.: Все правильно. Вот ты и ответил на свой вопрос.

Я.Ф.: То есть он поэтому и называется предпусковой, потому что прогревает мотор до запуска и поэтому пуск уже не считается холодным, следовательно, износа практически нет. Согласен, это весомый аргумент, потому что переборка двигателя стоит дороже, чем печка. Какие еще плюсы есть?

Д.П.: Плюсов много. Во-первых, уверенный запуск двигателя в любой мороз. Экономия времени. И, конечно, прогрев салона.

Причина неисправности Webasto



Я.Ф.: Так, а что у нас тут по диагностике?

Д.П.: Топливный насос качает, по нему ошибок нет, но топливо не поступает в отопитель. Чтобы проверить это, есть специальная функция прокачки топливопровода, которая покажет если система была разобрана и завоздушилась. Запускаем.

Я.Ф.: Ничего не булькает.

Д.П.: А должны быть характерные для топливного насоса щелчки. А вот теперь посмотри сюда.

Я.Ф.: Что случилось?

Д.П.: При очередном ремонте топливная магистраль упала на выпускной коллектор и тупо расплавилась. Если бы это была бензиновая версия. Я думаю, мы бы тут эту машине не ремонтировали. А так давайте разбираться и попробуем полечить.

Исправляем ошибки некачественного ремонта

Д.П.: Здесь хомуты надо использовать топливные, нельзя обыкновенные. Вообще, производя ремонт, могу сказать, что прокладка топливопровода была произведена, мягко говоря, некорректно. Запрещено проводить топливные магистрали над горящими частями двигателя. А здесь у нас стоит турбина. Очень небезопасно.

Я.Ф.: Если вы обращаетесь в сервис, который не сертифицирован непосредственно компанией Webasto, не забывайте сразу же приобретать огнетушитель.

Какой Webasto выбрать?

Когда я смотрел сайт Webasto, то увидел, что у них есть большой ассортимент различных подогревателей. Как человеку неразбирающемуся в предпусковых подогревателях сделать правильный выбор?

Д.П.: Есть два условных направления. Все они предпусковые, но отличаются не только ценой. Есть версия Start и версия Comfort. Первая более дешевая, она нагревает двигатель до 60 градусов. Comfort – более дорогая версия с нагревом до 80 градусов.

Я.Ф.: Понятно. Давай посмотрим, что у нас с машиной.

Д.П.: Запускаем. Надеюсь услышать характерный звук.

Я.Ф.: Какой прекрасный звук работающего агрегата.

Д.П. Все параметры в норме. Отопитель работает. Считаю, отделались легким испугом. Конечно, не часто встречаются такие неисправности. Однако сейчас можно смело утверждать, что автомобиль безопасен и им можно пользоваться, а отопитель будет радовать зимой.

Я.Ф.: Спасибо, Денис.

Полная версия в нашем видео. Приятного просмотра.

Узнать стоимость описанных работ для своего авто, подобрать запчасти и записаться в автосервис

Webasto (неисправности) — Webasto — Touran Club

844поблагодарили

  1. 03.11.2008, 22:55 #1

    Webasto (неисправности)

    Касается всех писателей :

    Прежде чем задать Ваш вопрос, пожалуйста прочитайте наш FAQ по Webasto и как сделать из догревателя отопитель
    Если есть необходимость ознакомится с утройством Webasto, то смотрите здесь.
    Если все равно возникла необходимость Вас в чем-то просветить — пишите здесь.
    Если Вам надо переделать догреватель в отопитель, то читайте для начала здесь, с вопросами о переделке пишите здесь.

    Эта тема только по проблемам webasto и как с ними бороться.

    Последний раз редактировалось Allex; 02.12.2013 в 18:31.

  3. 26.11.2008, 00:14 #2

    Webasto

    VW touran 2005 1.9 tdi не работает Webasto -V, тест исполнителей проходит удачно.
    ваг -ком показывает 5 ошибок

    01410 — Heating unit overheated
    01411 — G18 sensor
    02251 — Heater Unit Locked
    00664 — Fuel gauge
    01444 — Under-Voltage Shut-Off (Automatic)

    заменили температурный датчик,(был в зоне перегрева) , с платой на взгляд все ОК. Но ошибки не стираются. Как вывести печку из режима блокировки?
    Можно ли как то запустить печку?

  4. 26. 11.2008, 12:31 #3

    Попробуй как написано вот здесь http://wiki.ross-tech.com/index.php/02251, самый последний абзац.

    Только вчера разблокировали отремонтированный догреватель на машине брата, правда еще не запускали, но после разблокировки таким образом и стирания ошибок тесты проходят без ошибок, а раньше ошибки не уходили.

  5. 26.11.2008, 18:05 #4

    Vag-Com просто в адаптации (10) webasto в канале 42 (или 41) пропишите 1. Навредить не навредите.
    После этого сотрите ошибки.
    И будем Вам чудо.

    подробнее : http://de.openobd.org/index.htm

  6. 26.11.2008, 22:15 #5

    Super!!!!!!! Всем спасибо. В 42 канале адаптации прописал 1 и стерлись все ошибки после этого. Вебасто заработала. Ура

    А где взять инфо по адаптации Климатроник, не подскажите?

  7. 26. 11.2008, 22:21 #6

    Сообщение от valje

    Super!!!!!!! Всем спасибо. В 42 канале адаптации прописал 1 и стерлись все ошибки после этого. Вебасто заработала. Ура

    А где взять инфо по адаптации Климатроник, не подскажите?

    Vag-Com выбираем блок климата ( № 8 ) пункт «настройки»..выбираем 1-й канал, появляются базовые настройки ВКЛ/ВЫКЛ/Следующее

    Успехов

  8. 27.11.2008, 13:54 #7

    Вебаста совсем заглючила. Была прблема не запуска от брелка — не с первого раза запускалаль (вроде включится, потом чих-пых и отключается). Грешил на топливо, но заливал уже два бака гарантированно Евро-4 из Перми — не помогло. Как подогреватель работал нормально, двигатель на ходу прогревался быстро. Накануне ездил с зажженым сигналом о пустом баке, но к вечеру заправился. А сегодня утром подогреватель отказался включатся — заблокировался наверно (принудительно с клавиши в салоне тоже не включался). Двигатель прогрелся только через 30 минут езды. Сейчас после обеда снова проверил — работает, из салона включился! Ничего не понимаю. Машинка явно напрашивается в сервис! Заодно ТО1 сделаю.

  9. 04.12.2008, 10:02 #8

    Съездил на ТО, ошибка Вебасты обнаружена только одна — «недостаточно топлива». Ошибку стерли, но проблемы это естественно не решило. Вебаста продолжает запускатся только со 2-3 раза, причем не важно: с пульта, с кнопки в салоне или с компьютера.
    Интересно узнать вот какую вещь: когда включаешь утром Вебасту климат должен включатся сразу или только через какое-то время пока Вебаста поработает и подогреет ОЖ? У меня работает по второму варианту и самопроизвольное отключение Вебасты происходит до того как заработает климат, но уж если заработал, то это гарантия, что Вебаста не отключится. Если утром завести двигатель и только потом включить Вебасту, то она никогда самопроизвольно не отключается.

  10. 06.12.2008, 10:51 #9

    Видимо с аномально теплой погодой тема не актуальна

  11. 06.12.2008, 13:22 #10

    Сообщение от Construktor

    Интересно узнать вот какую вещь: когда включаешь утром Вебасту климат должен включатся сразу или только через какое-то время пока Вебаста поработает и подогреет ОЖ? У меня работает по второму варианту и самопроизвольное отключение Вебасты происходит до того как заработает климат, но уж если заработал, то это гарантия, что Вебаста не отключится.

    У меня тоже по второму варианту и я так понимаю, что климат включается только после полного запуска подогрева. Может все же стоит попробовать поменять заправку? Я уже говорил, что у нас лукойловские заправки на расстоянии 1км. друг от друга, а соляра разная… И кстати я заметил, что после смены заправки не стоит сразу ждать результата, должно пройти какое-то время. ..

« Переделка штатного догревателя в полноценный подогреватель | Замена TTV на TTVEVO и всё что с этим связано. »

двигатель webasto не работает | Клуб владельцев VW California

летающий банан
T6 Ocean 204ps ручной
