Неисправность коммутатора: Неисправности коммутатора — симптомы и признаки

Коммутатор, в целом в свою очередь, является частью отдельного широковещательного домена, причем иногда в домен входят несколько коммутаторов, объединенных в каскад или подключенных параллельно. При использовании функций третьего уровня модели OSI в сети создается большое количество широковещательных доменов — по числу виртуальных сетей VLAN. В предельном случае, если, конечно, коммутатор допускает это, каждый порт может быть сконфигурирован как отдельный широковещательный домен. Такая конфигурация, с полным на то основанием, называется прямой маршрутизацией до рабочего места пользователя.

Если на каждом порту создается собственный широковещательный домен, то возможности диагностики сильно ограничены. Кроме того, организация отдельного широковещательного домена на каждом порту требует от коммутатора выделения для маршрутизации значительной части ресурсов центрального процессора на продвижение всего сетевого трафика. В реальной жизни очень трудно представить себе сеть, где требовалось бы обрабатывать и перенаправлять каждый запрос и отклик по отдельности. При отсутствии очень веских оснований создания именно такой структуры сети следует избегать.

К сожалению, весьма распространена конфигурация, когда в одну подсеть или широковещательный домен помещаются все серверы, а пользователи распределены по некоторому количеству других подсетей или широковещательных доменов. В таком случае практически все запросы должны маршрутизироваться. Если ради удобства обслуживания необходимо разместить все серверы в одном помещении (серверной), то их рекомендуется распределить по нескольким виртуальным сетям VLAN. Пользователей, которые обращаются к конкретному серверу, следует отнести к той же виртуальной сети. В такой конфигурации матрица коммутатора может использовать для обычного трафика мост на втором уровне модели OSI, поэтому маршрутизироваться будут только нетипичные или редкие запросы. Если сервер обслуживает более одного сообщества пользователей, то установите в него дополнительные сетевые карты, чтобы связь осуществлялась на втором уровне модели OSI.

ТОЧНОЕ РАСПОЗНАВАНИЕ ПРОБЛЕМЫ

Чуть ли не единственный по-настоящему эффективный метод диагностики коммутируемых сетей — запрос информации о поведении сети у самого коммутатора. Такие данные обычно запрашиваются с помощью протокола SNMP, либо через консольный порт коммутатора. Разумеется, прямое подключение к консольному порту менее удобно, поскольку администратору придется подходить к каждому коммутатору в сети. Во избежание подобных неудобств можно, конечно, установить терминальные серверы и подключить их к консольным портам, но все-таки предпочтительнее использовать протокол SNMP, поскольку он позволяет отправлять запросы из любой точки сети и для этого не нужно устанавливать дополнительное оборудование.

При наличии системы управления сетью коммутатор можно настроить таким образом, чтобы он сам отправлял незапрашиваемый ответ — уведомление SNMP trap – каждый раз, когда уровень использования, количество ошибок или какой-то другой параметр превышают установленное пороговое значение.

Другая стратегия – дождаться, пока от пользователей начнут поступать жалобы. Во многих сетях применяется именно такой подход, который не стоит недооценивать из-за внешней простоты – на самом деле, он очень эффективен. Пользователи чутко реагируют на состояние сети, несмотря на то, что представление о ее работе больше основывается на подсознательном восприятии, чем на логических заключениях. Заметив малейшее ухудшение

Напротив, профилактические, проактивные методы направлены на то, чтобы не допустить возникновения сбоя. Для этого проводится регулярный опрос коммутаторов, мониторинг качества трафика на каждом порту коммутатора и в каждом сегменте. Когда проблема уже появилась (поступила жалоба, либо вы сами обнаружили сбой), диагностировать ее можно разными методами, каждый из которых имеет свои плюсы и минусы.

МЕТОДЫ ДИАГНОСТИРОВАНИЯ КОММУТАТОРОВ

Получить информацию о работе коммутатора можно как минимум десятью основными способами. Каждый предполагает свой порядок действий и имеет свои положительные и отрицательные стороны. Как обычно, единого рецепта на все случаи жизни не существует. Выбирать подходящее решение из разных вариантов следует, прежде всего, исходя из доступности ресурсов, опыта специалиста, проводящего работы, и оценки последствий для функционирования сети (приостановка, перерывы в работе) при использовании того или иного метода.

Однако даже сочетание всех методов не позволяет следить за коммутируемой сетью в таких подробностях, как это можно было делать в сетях на базе концентраторов. Увидеть и отследить абсолютно весь трафик и все ошибки, относящиеся к коммутатору, практически невозможно. Большинство диагностических процедур подразумевает, что трафик проходит между рабочей станцией и соответствующим сервером или направляется на магистральный порт. Если две рабочие станции обмениваются данными напрямую через одноранговое (пиринговое) соединение, то трафик не проходит ни через магистральный порт, ни через какой-либо другой порт коммутатора. Такие соединения редко обнаруживаются, если только не искать их специально. Обычно ошибки не распространяются за пределы порта коммутатора, однако для некоторых их типов и определенных настроек коммутаторов возможна и дальнейшая трансляция.

Для простоты представим себе минимальный сегмент сети: сервер, подключенный к коммутатору. В одних случаях мы будем предполагать, что пользователи, испытывающие проблемы, подключены к тому же самому коммутатору, в других — что они будут пытаться получить доступ к серверу через магистральный порт, ведущий либо к другому коммутатору, либо к маршрутизатору. Диагностика начинается в ответ на жалобу о медленной работе сети при обращении к серверу. К сожалению, такое описание проблемы ничего не говорит специалисту ИТ. Если речь идет не об обычном сбое, а взломе системы защиты, причем предполагаются последствия юридического характера, то необходимо принять дополнительные меры, чтобы обеспечить достоверность и юридическую силу собираемых данных.

Информация, относящаяся сразу к нескольким методам, будет приводиться в описании того метода, в котором она раскрывается наиболее полно. Большая часть описаний относится также к методам, отличным от того, которому посвящен конкретный раздел, причем она может иметь как тривиальные, так и фундаментальные последствия для конечного результата.

МЕТОД 1: КОНСОЛЬНЫЙ ДОСТУП К КОММУТАТОРУ

Получить доступ к настройкам коммутатора можно разными способами, включая следующие:

• войти в систему с помощью сеанса TELNET;

• войти в систему с помощью сеанса SSH;

• войти в систему через сеанс Web;

• подключиться через последовательный порт коммутатора.

Некоторые коммутаторы обладают рядом встроенных диагностических средств, которыми можно воспользоваться, но следует помнить, что их функциональные возможности существенно различаются в зависимости от производителя и модели коммутатора. Расширенные команды операционной системы позволяют провес-ти более глубокий анализ транслируемого трафика, однако имеющийся интерфейс нельзя назвать дружественным к пользователю. Чтобы успешно применить такие функции, надо обладать значительным опытом и глубоким знанием теории сетей.

Плюсы. Консольный доступ – очень эффективный метод диагностики, он широко распространен и используется чаще других. Множество самых разных проблем в сети вызвано именно неправильными настройками коммутаторов и выполняемыми в соответствии с этими настройками действиями.

Получить доступ к консоли управления коммутатором можно всегда — одним из вышеперечисленных способов. Почти повсеместная доступность беспроводных сервисов и услуг передачи данных, предоставляемых мобильной связью, позволяют управлять сетью из любой точки планеты. Настроив систему управления сетью на отправку уведомлений на мобильные устройства, вы сразу узнаете о возникновении сбоя.

Если сбой действительно вызван настройками, то метод консольного доступа, безусловно, позволит устранить его.

Минусы. Старшие системные администраторы и другие ведущие сотрудники отделов ИТ, обладающие паролями для доступа к настройкам коммутаторов, при проведении диагностики уделяют столь повышенное внимание конфигурации, что никакие другие варианты даже не приходят им в голову, пока этот метод себя полностью не исчерпает. Между тем, отказ от прочих подходов может существенно задержать устранение сбоя и дополнительно осложнить ситуацию. С помощью только консольного доступа удается выявить и устранить только часть сетевых проблем.

Обычные команды, подаваемые с помощью консоли, позволяют установить средние уровни использования, но не дают информации о конкретных видах сетевой активности или исходной причине сбоя того или иного протокола. Более того, данные, получаемые с помощью консольного доступа, указывают, скорее, на то, как сеть должна работать, а не сообщают о реальном положении дел, поэтому они мало помогут в случае, например, некорректного функционирования части коммутатора. Просмотр конфигурации не позволяет выявить программные ошибки в операционной системе или неточности и упущения в настройках. Иногда, выведя дамп конфигурации на экран, нельзя узнать настройки по умолчанию, поскольку выдаются только изменения по сравнению с настройками по умолчанию. Между тем, причиной снижения производительности сети вполне могут быть именно эти настройки.

Данные о конфигурации полезны для того, чтобы в общих чертах выяснить, работает ли коммутатор так, как должен. Однако для проверки конфигурации и производительности сети нужно применять иные методы диагностики коммутаторов — возможно, даже не один,
а несколько.

Если речь идет о критически важных сегментах сети, то консольный доступ из удаленных точек может быть либо запрещен, либо разрешен только с конкретной группы жестко фиксированных адресов. Обычно пароли для доступа к коммутаторам не известны рядовому персоналу отделов ИТ и служб технической поддержки, поэтому они не имеют возможности использовать консольный доступ. Инженеры более высокого уровня, располагающие паролями, как правило, не участвуют в ежедневной работе по устранению сбоев в сетях. А теперь представьте, каким образом специалист, в прямые обязанности которого входит постоянное поддержание производительности сети, сможет эффективно работать, если консольный доступ ему запрещен?

О других методах диагностирования коммутаторов мы расскажем в следующих выпусках рубрики.

Игорь Панов — региональный менеджер по продукции и поддержке партнеров Fluke Networks в России и СНГ. С ним можно связаться по адресу: [email protected].

Неисправности коммутатора — симптомы и признаки

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

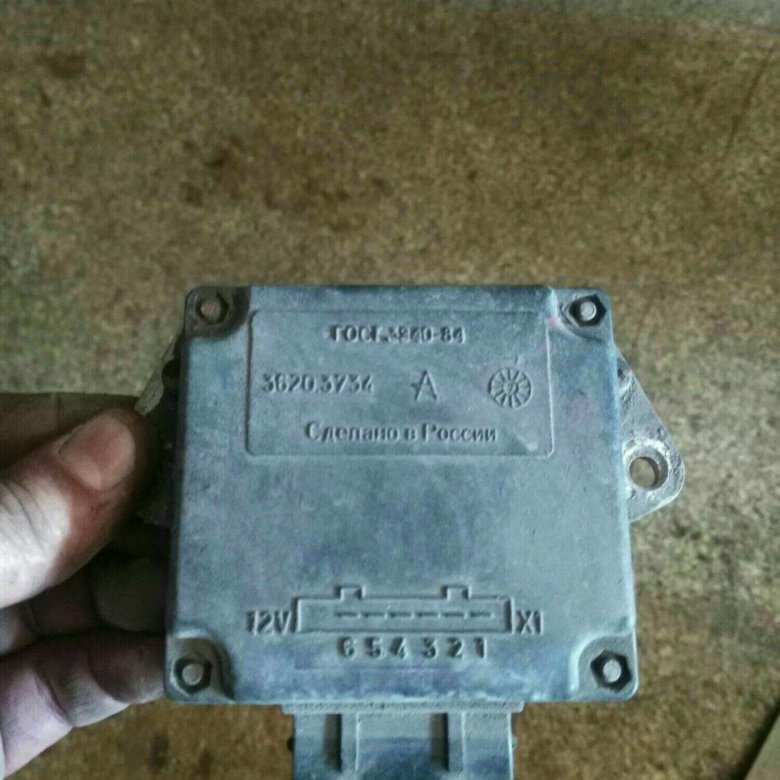

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее.

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену. Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition.

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

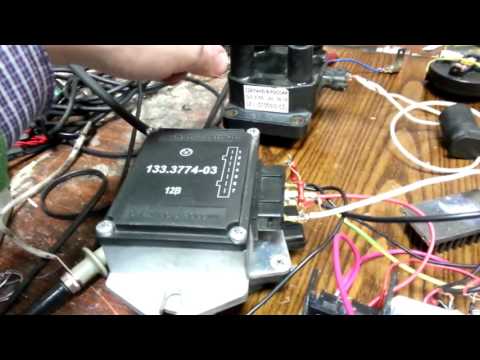

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Порой при диагностике карбюраторного бензинового двигателя легкового автомобиля возникают сложности при определении причины той или иной неисправности. Происходит это из-за того, что симптомы их проявления весьма схожи. Например, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания. В этой статье попробуем разобраться какие проблемы в работе двигателя автомобиля возникают по причине неисправности системы зажигания.

Двигатель автомобиля не запускается

— Неисправен аккумулятор (АКБ)

— Неисправен коммутатор

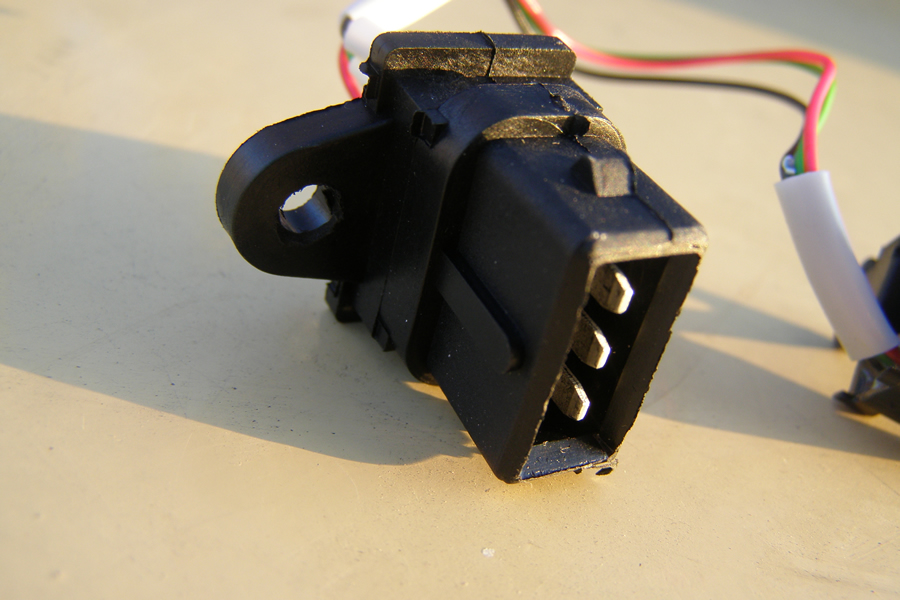

— Неисправен датчик Холла

— «Пробита» изоляция высоковольтных проводов

— «Пробита» крышка трамблера или сильно окислены, разрушены ее контакты

— Прогорел ротор распределителя зажигания (бегунок)

— Неисправна катушка зажигания или «пробита» ее крышка

— Высоковольтные провода подсоединены в неправильном порядке

— Дефектные свечи зажигания, «пробита» их изоляция, зазор между их электродами не соответствует норме

— Неправильно выставлен момент зажигания

Зажигание либо слишком раннее, либо слишком позднее. Как правильно установить момент зажигания на двигателях ВАЗ 2108, 21081, 21083 подробно описано на странице «Установка момента зажигания автомобилей ВАЗ 2108, 2109, 21099 « .

— Неисправна цепь низкого напряжения системы зажигания (окислились контакты, переломаны провода, соскочили разъемы…)

Подробнее о невозможности запустить карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 в статье «Карбюраторный двигатель не запускается (причины связанные с системой зажигания)».

Для сравнения можно посмотреть какие существуют причины того, что двигатель невозможно запустить связанные с неисправностью карбюратора.

Двигатель автомобиля работает неустойчиво (троит) или глохнет на холостом ходу

— Зазор между электродами свечей не соответствует норме

— Сильный нагар на электродах свечей зажигания

— Дефектные свечи зажигания («пробит» изолятор)

— Неправильно установлен момент зажигания

— Неисправен коммутатор

— Неисправен центробежный регулятор опережения зажигания в трамблере (грузики заедают, ослабли или сломались их пружинки, потеряны демпферные колечки)

Причины неустойчивого холостого хода связанные с карбюратором изложены на странице «Неустойчивый холостой ход».

Провалы и рывки в работе двигателя

— Неверно установлен момент зажигания

— Зазоры между электродами свечей зажигания не соответствуют норме

— Дефектные свечи зажигания

— Сгорел помехоподавительный резистор в роторе (бегунке) трамблера

— Износ или повреждение контактного уголька в крышке трамблера

— Утечка тока через «пробитые» изоляцию высоковольтных проводов, изолятор свечи, крышку катушки зажигания

Причины неисправности связанные с карбюратором смотрите на странице «Провал при нажатии на педаль «газа» .

Двигатель не развивает полную мощность, снижена его приемистость

Все вышеперечисленные причины неисправностей приводят к потере мощности, приемистости двигателя автомобиля, повышенному топливному аппетиту. Можно лишь добавить

— Нарушение в работе вакуумного регулятора опережения зажигания в трамблере в следствии заедания его пластины

Примечания и дополнения

Еще пять статей на сайте по системе зажигания автомобилей ВАЗ

Блок питания и пара проводов — вот и всё, что представляет собой автомобильный коммутатор зажигания. Но с другой стороны, это довольно сложный и ответственный узел. Сегодня он продолжает эволюционировать, показывая всё лучший и лучший коэффициент выжигания горючей смеси. При этом передовые устройства способны эффективно работать и на АИ-93, повышая отдачу движка на низких оборотах.

Что такое коммутатор зажигания в автомобиле

В автомобилях данные устройства применяются давно. Только раньше это были довольно примитивные устройства. Сегодня, пережив конструктивную модернизацию, приборы стали высокотехнологичны и представляют одну из главных артерий системы зажигания.

Для чего нужен, где находится и как выглядит

Как и было сказано, коммутатор нужен для езды на бензине низко октановых марок. Стоит такое горючее значительно дешевле премиум-сортов. При этом отдача мотора по-прежнему остаётся на высоком уровне за счёт лучшего воспламенения смеси воздуха и топлива. Таким образом, коммутатор — это устройство, содействующее появлению в блоке зажигания продуктивной искры. Его можно считать микрокомпьютером, стимулирующим преобразователь. Естественно, коммутатор должен опираться на какие-то данные. В нашем случае, это сигналы датчика синхронизации.

На машинах с ГБО коммутатор выполняет ещё одну задачу: он тестирует компоненты зажигания, регулируя УОЗ автопилотом в ходе переключения на метан.

Конструктивно элемент может совмещаться с ЭБУ. В этом случае он располагается на трамблёре (Ваз 2106, 2107) или рядом с преобразователем — на ЗИЛ ТК102У. Не исключение — вариант нахождения на отдельной металлической площадке. Как правило, это или крыло автомобиля, или перегородка под капотом (Ford). А на немецких Audi коммутатор установлен в моторном отсеке под лобовым стеклом. Для него предусмотрен защитный кожух из влагонепроницаемого материала.

Устройство и принцип работы

Первые коммутаторы были крайне примитивны. Простая схема из транзисторов регулировалась при помощи электрического импульса. В таком виде устройство просуществовало недолго. Наступила эра высоких технологий, благодаря которой стали применяться более эффективные инновационные решения.

На машинах, собираемых в РФ, стимулятор искры был впервые использован на автомобиле Ваз-2108. Устройство относилось к серии 36.3734 тоже родного производства. В дальнейшем стали применяться более модернизированные коммутаторы с различным исполнением конструктивно-технической схемы. Однако комбинированная или составная сборочная технология всегда оставалась для российских микросхем неизменной. И плюс её в том, что она ремонтопригодна, в отличие от тех же зарубежных аналогов.

Сегодня коммутатор — это совокупность нескольких элементов: свечи, транзисторы, датчики. Он может использоваться в гибридном или тиристорном зажигании. Электрические импульсы управляются автоматически, что даёт целый ряд практических преимуществ:

• отсутствие перебоев на максимальных скоростях;
• повышение надёжности работы блока;
• возможность увеличения объёма цилиндров мотора.

А когда внедрили элемент Холла, и коммутатор начал управлять сразу несколькими преобразователями, преимущества только увеличились. Настолько, что на каждой отдельной свече стали использовать тандем «катушка+коммутатор». Вот чего конкретно удалось достичь:

• более сильной и надёжной стала искра в системе зажигания;
• исчезли потери мощности в трамблёре;
• улучшился холостой ход;
• снизился расход горючего;
• стабилизировался пуск на холодный двигатель.

Принцип работы коммутатора можно представить себе так. Сначала система контролирует положение коленвала двигателя. Затем индуктивным датчиком Холла, входящим в конструкцию распределителя, снимаются показания с положения поршней в цилиндрах. Он же и подаёт на коммутатор импульс. Сигнал усиливается до 12 вольт и поступает на катушку. За счёт этого уменьшается сила тока, и повышается напряжение.

Нынче для эффективного воспламенения горючего в автомобилях ВАЗ 2109, 2110, 2114 «Самара», а также ЗАЗ-1102 применяются электронные коммутаторы. Серия этих устройств 3734 выпускается под артикулами 3620-, 36- и 78. Задачи ключа здесь выполняет производительный мосфит, а величиной тока управляет совокупная электросхема.

Схема подключения

Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.

Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.

Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:

• предназначен для БСЗ;
• состоит из контроллёра L497 или его аналога КР1055ХП2;
• возможно подключение к тахометру, расположенному на торпеде;
• классическое подключение — через двухкаскадный усилительный блок.

Теперь по его выводам:

• 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
• 2 (контакт) — соединяется с отрицательной клеммой АКБ;
• 3 (масса) — интегрируется внутри блоком с контактом 2;
• 4 — принимает питание от аккумулятора;
• 5 — выводит постоянное питание, всегда под напряжением 12 В.

Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.

Существующие разновидности коммутаторов

Различают два основных типа устройств: AC CDI и DC CDI. Первые коммутаторы небольшие и простые, в их схеме используется высоковольтный генератор. Вторые более распространены, снабжены четырьмя контактными группами с минусом и плюсом, а также отдельными выходами на катушку и датчик Холла. Но последние функционируют только при наличии высокого напряжения, подведённого с внешнего источника.

Коммутаторы также принято классифицировать, согласно функциональным особенностям:

• традиционные или стоковые устройства, строго соответствующие параметрам автомобиля — как правило, ставятся ещё с завода;
• спортивные — имеют возможность увеличения верхнего предела количества оборотов ДВС, однако такая разновидность является уделом опытных специалистов и имеет риски аварий;
• с возможностью регулировки фаз УОЗ — отличный вариант, когда требуется выровнять крутящий момент силовой установки, улучшить разгонные характеристики и стабилизировать работу мотора на разных оборотах.

Безусловно, коммутаторы принято делить и по основным разновидностям.

Электронные

Данный тип коммутатора ещё называют микропроцессорным с транзитными ключами. Он используется для управления напряжением преобразователя и снижает нагрузки на соединения, тем самым повышая мощность тока.

Преимущества электронной системы:

• возможность лучшего наполнения цилиндров ДВС;
• эффективная отдача мотора на всех оборотах.

Гибридные

В этих системах дополнительно используется механическая часть — кулачковый трамблёр. Электронику представляет сам коммутатор и катушка. Узел очень надёжен, экономичен и удобен. К примеру тем, что при выходе из строя свитча, можно переключаться на старый преобразователь с бегунком.

Бесконтактные

Группа с транзисторами, широко применяемая с начала восьмидесятых годов. Она вытеснила допотопные классические контактные системы. Считалась в своё время наиболее эффективной, так как показатели её работы были намного выше, чем у остальных коммутаторов.

Двухканальные

Та же бесконтактная система, но значительно модернизированная. К примеру, обычная БСЗ имеет те же недостатки КСЗ — потерю энергии искры, нестабильность холостых оборотов, ограничение на регулировку УОЗ, высокую чувствительность к загрязнениям и влажности. Двухканальная система или ДБСЗ избавляет систему зажигания от этих минусов, обеспечивая ещё более высокую энергию искры за счёт использования дополнительных катушек. Также здесь не применяются проблемные подвижные элементы — бегунок и уголёк, а крышка выполняет лишь функции защитного элемента. Поэтому она и не подвержена выгоранию.

Интересно, что двухканальное зажигание применялось и раньше. Это было реализовано на экспортных Ваз-21083. Однако коммутаторы данного типа, называемые еще двухконтурными, не получили широкого распространения из-за низкого качества тогдашней электроники.

Ещё один нюанс, касающийся коммутаторов. У них могут быть разные выходы. Те, у которых стоит по умолчанию цифра «1», крайне опасны для катушек зажигания в тот момент, когда испытывают неисправности. Но плюс таких устройств в том, что с ними можно интегрировать стандартные преобразователи для контактного зажигания.

Для вторых типов коммутаторов, в которых по умолчанию используется выход «0», обычные катушки совершенно не подходят. Они сильно нагреются, либо искра не будет нормально подаваться. К такому коммутатору относится, например, модель для БЦЗ 131.3734.

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

• обесточить аккумулятор;
• снять управляющий провод «К» с катушки зажигания — он часто бывает выкрашен в коричневый или красный цвет и проложен к главному зажиму коммутатора;
• на его место установить один конец контрольной лампы, второй — соединить с проводом «К»;
• подсоединить внешнее питание 12 вольт — аккумулятор;
• запустить двигатель.

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

Инструкция по ремонту и замене

Стоит отметить, что на современные российские коммутаторы подходят выходные ключевые транзисторы не только штатного производства, а в частности КТ890А, КТ898А1, но и зарубежный аналог BU931. Реализован он может быть, как без корпуса, так и в конструктивном исполнении ТО-220 или ТО-3.

Что касается управляющей схемы, то в коммутаторы серии 78.3734 подходят:

• 4-канальный усилитель типа К1401УД2Б;
• отечественная микросхема Р1055ХП1;
• зарубежная L497B SGS-TOMSON.

Перед тем, как приступать к замене коммутатора или его составляющих, рекомендуется протестировать целостность проводки и соединений системы зажигания. Особое внимание уделить генератору. Также не лишним будет проверка напряжения от бортовой сети на датчик Холла.

Подробнее по неисправностям и способам их ремонта ниже в таблице.

Стоимость

Подробнее в таблице.

И напоследок помните, что при замене мощного ключевого транзистора важно обращать внимание на качество фиксации детали к корпусу коммутатора. Многие новички допускают здесь ошибки или наносят недостаточно теплопроводящей пасты. В результате устройство не удаётся отремонтировать.

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу.
Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров.
Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует.
В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.
» alt=»»>

5 Наиболее распространенные неисправности коммутаторов и их решения

• Знания

Проблема сбоя коммутатора обычно включает в себя сбой физического уровня, согласование портов и проблемы с собственной петлей, проблемы с виртуальными локальными сетями, проблемы совместимости устройств и другие проблемы.

• ByBT-PON
• On 26 сентября 2021 г.
• InKnowledge

Превосходная производительность коммутатора и существенное снижение цены способствовали его быстрой популярности. Сетевые инженеры часто сталкиваются в своей работе с различными сбоями коммутаторов. Проблема сбоя коммутатора обычно включает сбой физического уровня, проблемы согласования портов и самозацикливания, проблемы VLAN, проблемы совместимости устройств и другие проблемы.

1. Отказ физического уровня

Отказ физического уровня в основном относится к аппаратному отказу самого коммутатора и отказу физической линии, соединяющей коммутатор.

• Сбой оборудования

• Сбой физической цепи

К неисправностям физических линий, подключенных к коммутаторам, относятся: физическое повреждение сетевого кабеля или оптоволоконной линии, неправильный тип сетевого кабеля (за исключением поддержки MDI/MDI-X адаптация) или неправильное подключение приемопередатчика по оптоволоконному кабелю, промежуточное передающее оборудование (фотоэлектрический преобразователь, преобразователь протоколов и т. д.) ), сбой или ненормальная работа, максимальная длина передачи и максимальная скорость, поддерживаемая интерфейсным кабелем, выходят за пределы диапазона использования и т. д.

Кроме того, проблемы с рабочей скоростью, режимом работы, согласованием формата кадра и согласованием интерфейсов устройств также могут привести к тому, что это явление будет выглядеть как сбой физического уровня.

Для вышеуказанных проблем мы можем найти проблему следующими способами:

(1) Сделайте предварительную оценку с помощью состояния индикатора интерфейса устройства. Индикатор Line не горит, указывая на то, что линия не подключена. Индикатор горит, указывая на то, что линия подключена; индикатор Active не горит, указывая на то, что данные не отправляются и не принимаются, а индикатор мигает, указывая на то, что есть данные для отправки или получения.

(2) Судите по выходным данным команды отображения порта. Например, интерфейс дисплея ethernet0/1.

(3) Используйте метод подстановки для вынесения суждений. Включая линии, кабели и оптические волокна, платы, слоты, полные машины, приемопередатчики телефонных линий и т. д.

(4) Настройте петлю интерфейса на коммутаторе для оценки. Настройте порт для проверки петли. {внешняя|внутренняя}

2. Согласование порта и сбой самопетли

параметры интерфейса оборудования разных производителей отличаются, или в различном оборудовании одного и того же производителя используются разные аппаратные микросхемы, что приводит к плохой способности согласования между оборудованием или Конфигурация параметров по умолчанию устройств на обоих концах отличается, что приводит к сбою порта автоматически координируются, а порт работает ненормально и не может нормально обмениваться данными. В это время вам необходимо вручную настроить и установить параметры порта, чтобы обеспечить согласованность параметров обеих сторон.

При возникновении проблемы с самозамыканием, вызванной подключением переключателя или по другим причинам, вы можете включить функцию обнаружения петли и использовать команду display loopback-detection, чтобы проверить, есть ли петля на ее выходе.

3. Поиск и устранение неисправностей VLAN

Внедрение технологии VLAN в основном используется для изоляции сетевых штормов и повышения безопасности сети; различать кадры данных, отправленные разными пользователями и т. д. Именно из-за VLAN порты делятся на порты ACCESS, TRUNK-порты и HYBRID-порты. Сбои VLAN в основном вызваны неправильной конфигурацией, включая связующее дерево, VTP, тип порта, разрешенные vlan и т. д.

4. Несовместимость оборудования

В настоящее время явление взаимосвязи сетевого оборудования очень распространено, и проблемы совместимости оборудования неизбежны. Сбои совместимости оборудования можно условно разделить на:

(1) Согласование между устройствами, которые используют разные протоколы для достижения одной и той же функции при обмене данными друг с другом. Для такого рода сбоев можно использовать единый международный стандарт (организация по стандартизации IETF).

(2) Согласование между устройствами, которые используют одну и ту же спецификацию протокола, но используют разные методы реализации при взаимодействии друг с другом. Такого рода сбой может, во-первых, подтвердить, что реализация протокола имеет стандартный интерфейс, а во-вторых, точно настроить параметры интерфейса протокола, чтобы обеспечить успешное согласование.

(3)_Согласования для устройств, использующих одну и ту же спецификацию протокола и один и тот же метод реализации, но не набирающих параметры по умолчанию при обмене данными друг с другом. Для этого типа проблемы вам нужно только подготовить параметры интерфейса протокола конфигурации, чтобы обеспечить успешное согласование.

5. Устранение других неполадок

Причины сетевых сбоев сложны и изменчивы. В дополнение к упомянутым выше неисправностям, есть и другие неисправности, есть и другие сбои, такие как сетевые вирусы, дефекты сетевой топологии и т. д. Эти сбои не имеют уникальных правил, которые можно найти, и можно полагаться только на собственный опыт и использование сетевых инструментов для анализа и решения.

Описанные выше сбои в сети, методы анализа и устранения неполадок очень помогают нам разобраться и устранить сбои в сети. В дополнение к соответствующим теоретическим знаниям, оценка и устранение сетевых сбоев также нуждаются в опыте, накопленном в мирное время, чтобы помочь нам найти основную причину проблемы как можно скорее.

9 основных причин выхода из строя сетевых коммутаторов

Содержание

При нормальном использовании коммутатор неизбежно столкнется с отказами. Отказы сетевого коммутатора могут привести к простою сети, повлиять на наш бизнес, производство и нанести ущерб нашей собственности, поэтому мы должны устранять неполадки и ремонтировать коммутатор в кратчайшие сроки. Здесь мы познакомим вас с 5 распространенными аппаратными и 4 программными сбоями коммутатора.

5 аппаратных сбоев

Здесь собраны 5 распространенных аппаратных проблем сетевого коммутатора: сбой питания , сбой порта , сбой модуля , сбой объединительной платы и сбой кабеля . Давайте разберемся по порядку:

1. Сбой питания

Внешний источник питания нестабилен, или линия питания повреждена, или источник питания поврежден из-за старения или ударов молнии.

Выключатель техобслуживания означает, что «переключатель» — это сетевое устройство , используемое для пересылки электрических сигналов. Он обеспечивает эксклюзивный путь прохождения электрического сигнала для любых двух узлов сети, имеющих доступ к коммутатору. Наиболее распространенным коммутатором является Ethernet-коммутатор. Другие обычные телефонные голосовые коммутаторы, оптоволоконные коммутаторы и т. д.

Также часто происходит повреждение других компонентов машины из-за источника питания. Если индикатор POWER на панели зеленый, это означает, что все в норме; если индикатор не горит, переключатель не работает должным образом.

Такие проблемы легко обнаружить, легко решить и их легче всего предотвратить. При таких неисправностях внешний источник питания должен быть выполнен в первую очередь. Независимый источник питания обычно вводится для обеспечения независимого источника питания, а регулятор напряжения добавляется, чтобы избежать мгновенного высокого или низкого напряжения.

Если позволяют условия, можно добавить PHOTOSHOP для обеспечения нормального питания коммутатора. Некоторые ИБП обеспечивают функцию регулирования напряжения, а другие — нет.

Примите профессиональные меры молниезащиты в аппаратной, чтобы избежать повреждения выключателя ударом молнии. Есть много профессиональных компаний, занимающихся проектами молниезащиты, и вы можете учитывать их при прокладке сетевых кабелей.

2. Отказ порта

Это наиболее распространенный отказ оборудования, будь то оптоволоконный порт или порт RJ-45 для витой пары. Будьте осторожны при подключении и отключении разъемов.

Если вы случайно загрязните оптоволоконный штекер, это может привести к загрязнению оптоволоконного порта и нарушению связи.

Мы часто видим, что многие люди любят подключаться и отключаться от соединения, теоретически это нормально, но это также непреднамеренно увеличивает частоту отказов порта. Неосторожное обращение также может привести к физическому повреждению порта.

Если головка кристалла приобретена большого размера, легко повредить порт, когда он вставляется в коммутатор. Кроме того, если витая пара, подключенная к порту, выставлена ​​наружу, если в кабель ударит молния, это приведет к повреждению подключенного порта коммутатора или вызовет более непредсказуемые повреждения.

Обычно сбой порта — это повреждение одного или нескольких портов. Поэтому после устранения неисправности компьютера, подключенного к порту, можно судить о его повреждении путем замены подключенного порта. В случае такой неисправности порт можно очистить ватным тампоном со спиртом после отключения питания. Если порт действительно поврежден, вы можете только изменить порт.

3. Сбой модуля

Коммутатор состоит из нескольких модулей, таких как модули стекирования, модули управления и модули расширения.

Эти модули имеют низкую вероятность выхода из строя, но в случае возникновения проблемы они несут огромные экономические потери. Если вы случайно вставите или удалите модуль, или если вы ударитесь при перемещении переключателя, или если источник питания нестабилен, это может вызвать такую ​​ошибку.

Конечно, три упомянутых выше модуля имеют внешние интерфейсы, которые относительно легко идентифицировать, а некоторые также могут идентифицировать неисправности по индикаторам на модуле. Например, на модуле стекирования есть плоский трапециевидный порт или некоторые коммутаторы похожи на USB-интерфейс. Модуль управления имеет порт CONSOLE для установления соединения с компьютером управления сетью для упрощения управления. Если модуль расширения представляет собой оптоволоконное соединение, будет пара оптоволоконных интерфейсов.

При устранении такой неисправности сначала убедитесь, что источник питания коммутатора и модуля подается правильно, затем проверьте, правильно ли подключен каждый модуль, и, наконец, проверьте, исправен ли кабель подключенного модуля. При подключении модуля управления следует также учитывать, принимает ли он указанную скорость соединения, есть ли четность, есть ли управление потоком данных и другие факторы.

При подключении модуля расширения необходимо проверить, соответствует ли он режиму связи, например, использовать ли полнодуплексный или полудуплексный режим. Конечно, если вы подтвердите, что модуль неисправен, решение только одно, то есть вам следует немедленно обратиться к поставщику за заменой.

4. Отказ объединительной платы

Каждый модуль коммутатора подключен к объединительной плате. Если окружающая среда влажная, на плате произошло короткое замыкание из-за влаги или компоненты повреждены из-за высокой температуры, удара молнии и т. д., плата не будет работать должным образом.

Например, если эффективность отвода тепла неудовлетворительна или температура окружающей среды слишком высока, температура внутри машины повышается, и компоненты перегорают. В случае нормального питания внешнего блока питания, если внутренние модули коммутатора не работают должным образом, это может быть связано с тем, что объединительная плата сломана. Даже если это инженер по обслуживанию электрики, нет никакого способа сделать это. Единственный выход — заменить заднюю панель.

5. Неисправность кабеля

Этот тип неисправности теоретически не является неисправностью самого коммутатора, но при фактическом использовании неисправность кабеля часто приводит к неправильной работе системы коммутатора или порта, поэтому этот тип неисправности также классифицируется как аппаратный сбой коммутатора.

Например, разъем неплотно подсоединен. Кабель уложен в неправильном порядке или нестандартен. Когда кабель подключен, следует использовать перекрестный кабель, но используется прямое подключение. Два волокна в кабеле соединены переплетенным образом. Неправильное подключение к линии приводит к сетевой петле. Ждать.

Из вышеизложенного мы узнали, что аппаратные проблемы коммутатора часто возникают из-за плохой среды компьютерного зала, что может легко привести к различным аппаратным сбоям. Поэтому при строительстве аппаратной мы должны сначала выполнить заземление молниезащиты, электропитание, температуру в помещении и влажность в помещении. Конструкция с защитой от электромагнитных помех и антистатической средой обеспечивает хорошие условия для нормальной работы сетевого оборудования.

4 сбоя программного обеспечения

1. Системная ошибка

Система переключения представляет собой комбинацию аппаратного и программного обеспечения. Внутри коммутатора находится обновляемая постоянная память, в которой хранится программное обеспечение, необходимое для коммутатора. Этот тип ошибки также распространен для нас.

S, Linux, из-за конструктивных соображений в то время были некоторые лазейки, когда условия правильные, это приведет к полной загрузке коммутатора, потере пакетов, неправильному пакету и так далее. Коммутатор обслуживания коммутатора имеет несколько портов, каждый из которых имеет функцию моста для подключения к локальной сети, высокопроизводительному серверу или рабочей станции. Коммутаторы иногда называют многопортовыми мостами.

B, TFTP и т. д. для загрузки и обновления системы. Конечно, при обновлении системы могут возникнуть ошибки. Для таких проблем нам нужно выработать привычку часто просматривать веб-сайт производителя оборудования. Если есть новый запуск системы или новый патч, пожалуйста, обновите его вовремя.

2. Неправильная конфигурация

Новички не знакомы с коммутаторами, или из-за того, что различные коммутаторы настроены по-разному, у администраторов часто возникают ошибки конфигурации при настройке коммутаторов.

Коммутатор обслуживания коммутатора означает, что «коммутатор» — это сетевое устройство, используемое для передачи электрического сигнала. Он обеспечивает эксклюзивный путь прохождения электрического сигнала для любых двух узлов сети, имеющих доступ к коммутатору. Наиболее распространенным коммутатором является Ethernet-коммутатор. Другие обычные телефонные голосовые коммутаторы, оптоволоконные коммутаторы и т. д.

Например, если VLAN неправильно разделена, сеть недоступна, порт неправильно закрыт, а конфигурация режима коммутатора и сетевой карты не совпадает. Такие неисправности иногда трудно найти и требуют определенного опыта. Если вы не уверены, что проблема связана с конфигурацией пользователя, сначала восстановите заводскую конфигурацию по умолчанию, а затем шаг за шагом настройте ее. Лучше всего прочитать руководство перед настройкой, что является одной из привычек, которые необходимо выработать при управлении сетью. К каждому коммутатору прилагается подробное руководство по установке, руководство пользователя и подробное объяснение каждого типа модуля. Поскольку многие руководства по переключателям написаны на английском языке, пользователи со слабым знанием английского языка могут проконсультироваться с инженерами поставщика, прежде чем выполнять определенные настройки.

3. Потерян пароль

Это может случиться с каждым администратором. Если вы забыли свой пароль, вы можете восстановить или сбросить системный пароль, выполнив определенные действия. Некоторые проще, просто нажмите кнопку на переключателе. А некоторые нужно решать через определенные шаги. Такая ситуация обычно возникает, когда человек забывает или сбой переключателя приводит к потере данных.

4. Внешние факторы

Из-за наличия вирусов или хакеров хост может отправлять на подключенный порт большое количество пакетов, не соответствующих правилам инкапсуляции, что приводит к перегрузке процессора коммутатора, что приводит к перегрузке пакетов. быть слишком поздно для пересылки, что приводит к переполнению буфера, явлению пакета.

Еще одна ситуация — это широковещательный шторм, который не только занимает большую полосу пропускания сети, но и требует много процессорного времени. Если сеть занята большим количеством широковещательных пакетов в течение длительного времени, обычная двухточечная связь не может выполняться в обычном режиме, а скорость сети будет низкой или неудобной.

Сбой сетевой карты или порта может вызвать широковещательный шторм. Поскольку коммутатор может разделить только домен коллизий и не может разделить широковещательный домен (в случае отсутствия разделения VLAN), когда количество широковещательных пакетов составляет 30% от общего объема связи, эффективность передачи сети будет значительно снижена. .

Трудно найти программную проблему по сравнению с аппаратной. Это не так интуитивно понятно, как аппаратное обеспечение. Поэтому редактор коммутатора напоминает всем, что они должны делать записи о неисправностях, чтобы накопить собственный опыт выявления неисправностей программного обеспечения коммутатора.

отказоустойчивость — как восстановиться после сбоя коммутатора?

Спросил 6 лет, 8 месяцев назад

Изменено 6 лет, 8 месяцев назад

Просмотрено 3к раз

Предположим, что в системе есть только один коммутатор, и он подключен к группе машин, образующих сеть. Если этот переключатель выйдет из строя, вся сеть выйдет из строя. Шансы на это маловероятны. Я хотел бы знать… как увеличить доступность этих машин?

Нужно ли мне иметь второй коммутатор, подключенный к каждой машине (поэтому для каждой машины требуется 2 сетевых адаптера)? Или я могу каким-то образом получить коммутатор, способный переключаться на другой резервный коммутатор? Есть ли другие рекомендуемые способы сделать это?

Спасибо за помощь.

• коммутатор
• отказоустойчивость

3

Вам потребуется несколько сетевых адаптеров в каждом блоке и два коммутатора, при этом каждый блок должен быть подключен к обоим коммутаторам. Затем настройте NIC Teaming/NIC Bonding .

Для большинства современных операционных систем это довольно простая установка, и в большинстве базовых сред она будет работать просто . В Windows Server 2012 необходимо использовать режим Switch Independent mode 9. 0082 и ОС обо всем позаботится.

Предполагая, что Windows Server 2012:

• В диспетчере сервера щелкните Локальный сервер.
• Нажмите «Отключено» рядом с «Объединение сетевых карт».
• В области «Команды» щелкните Задачи — Новая группа.
• Укажите имя группы NIC.
• Выберите адаптеры, которые вы хотите добавить в команду.
• Настройки по умолчанию в разделе Дополнительные настройки должны быть в порядке. Если у вас возникли проблемы, вы можете попробовать изменить режим балансировки нагрузки.

Вы только что создали логический интерфейс, который содержит другие физические интерфейсы. Теперь вы можете предоставить командному интерфейсу IP-адрес, шлюз по умолчанию и т. д., как и любой другой сетевой интерфейс.

Очень интересный вопрос. Чем больше я думаю об ответе на эту проблему, тем больше препятствий я сталкиваюсь.

Вот несколько возможных решений, которые я могу придумать:

Два сетевых адаптера на каждой машине + два коммутатора

Это, очевидно, то, что вы предложили, но вы можете столкнуться с проблемами, когда каждый компьютер в вашей сети использует 2 IP-адреса. . Я бы предложил для этого сценария подключить компьютеры к обоим коммутаторам, но убедиться, что у вас одновременно включен только один коммутатор. Поэтому, если один из них выйдет из строя, вы можете вручную включить второй переключатель с минимальным временем простоя.

Проблемы:

• Не забудьте сохранить копию любых изменений, внесенных в конфигурацию первого коммутатора, чтобы вы могли дублировать их на втором коммутаторе.
• Кто-то из знающих должен физически присутствовать, чтобы произвести замену.

Сохраните запасной коммутатор

Если вы собираетесь иметь два коммутатора, вместо того, чтобы тратить усилия на покупку второго сетевого адаптера для каждого компьютера, а затем прокладывать кабель, просто сохраните запасной коммутатор с точной конфигурацией. Вы можете легко установить его в стойку или поместить на производственный коммутатор. Если коммутатор выходит из строя, просто отключайте по одному порту от неисправного коммутатора к резервному коммутатору.

Проблемы:

• Если у вас много компьютеров в сети, это может занять много времени или быть невозможным из-за пространства
• Не забудьте сохранить копию любых изменений, внесенных в конфигурацию первого коммутатора, чтобы вы могли продублировать их на втором коммутаторе или внести изменения на обоих
• Кто-то должен будет присутствовать, чтобы внести изменения на

Переключение при отказе

Это намного сложнее, чем описано выше, но такие компании, как Cisco, имеют функции переключения при отказе на некоторых коммутаторах. Я бы сказал, что вам нужно будет получить правильные переключатели, которые его поддерживают. Прочитайте эти ссылки:

• Настройка аварийного переключения Cisco
• Переключение при отказе HP

Этот материал выше моего понимания, но может дать вам некоторые идеи.

4

На этом изображении показан начальный уровень резервирования, который может быть достигнут во всей сети.

Коммутаторы 1 и 2 представляют свернутую базовую/распределительную сеть, а коммутаторы 3, 4 и 5 представляют сеть доступа.

Коммутаторы 1 и 2 обычно следует объединять, объединяя их в какой-либо стек, если это возможно, однако при необходимости их можно настроить как 2 отдельных коммутатора, не объединенных в стек. Два коммутатора должны быть соединены несколькими агрегированными соединениями 802.3ad (LACP), состоящими как минимум из 2 кабелей

Коммутаторы 3, 4 и 5 также должны быть объединены в стек, когда это возможно. Каждый коммутатор должен иметь соединение с другим коммутатором, предпочтительно как минимум 2 кабеля для использования 802.3ad (LACP).

Каждый коммутатор в основной сети должен быть подключен к каждому коммутатору в сети доступа с помощью как минимум двух кабелей, если возможно, используйте 802.3ad (LACP).

Каждый сервер/хост должен иметь 2+ сетевых порта, поддерживающих LACP или объединение сетевых карт. Они должны быть распределены по разным коммутаторам, а элементы кластера должны быть распределены так, чтобы на каждом коммутаторе существовал по крайней мере один порт одного члена кластера.
