Независимая подвеска

Давайте разберемся с принципом действия независимой подвески, чтобы понять ее недостатки и преимущества независимой подвески. Возникновение колебания одного из установленных колес одного моста на независимой подвеске не приводит к возникновению колебаний другого колеса.

Обычно независимую подвеску используют на передних колесах легковых транспортный средств. При этом каждое из колес практически отдельно от второго колеса соединяется с рамой или кузовом.  Но также существует независимая задняя подвеска. Существует шкворневая и бесшкворневая независимые подвески колес.

Виды независимых подвесок
  • Шкворневая независимая подвеска;
  • Бесшкворневая независимая подвеска.

Шковрневая независимая подвеска

В шкворневой независимой подвеске (рис. а) к поперечной балке подрамника шарнирно закреплены рычаги 7 и 12, при этом их концы в свою очередь шарнирно соединяются со стойкой 11.

Поворотный кулак 10 колеса закрепляется при помощи шкворня на стойке. Направляющее устройство подвески образуют рычаги 7 и 12, а также стойка подвески 11. Направляющее устройство служит для передачи усилия от колес к раме. В качестве упругого элемента выступает пружина 8, которая устанавливается между поперечиной подрамника 13 и нижними рычагами 7.

Бесшкворневая независимая подвеска

Бесшкворневая независимая подвеска (рис. б) состоит в свою очередь из пружины 8, верхнего рычага 12 и нижнего рычага 7. Особенность отличия от шкворневой подвески заключается в непосредственном креплении поворотной стойки 11 к поворотному кулаку 10 и шарнирно соединяется шаровыми пальцами с рычагами подвески (верхним и нижним). Такая конструкция способствует уменьшению неподрессоренных масс частей и при этом силы, действующие в шарнирах стойки значительно меньше.

Устройство независимой подвески

а – шкворневая независимая подвеска, б - бесшкворневая независимая подвеска, 7 и 12- рычаги, 8

– пружина, 9 – шкворень, 10 – поворотный кулак, 11 – поворотная стойка, 13 – поперечина подрамника.

Независимая подвеска автомобиля. Принцип работы, типы и устройство

Независимая подвеска – самый популярный вид подвесок. Он отличается от других тем, что каждое колесо не влияет на другие, и между колесами нет жесткой связи. Типов независимой подвески существует много, но самой популярной остается многорычажная «МакФерсон». Она отличается от других хорошими характеристиками и сравнительно низкой стоимостью.

Типы независимых подвесок

Подвеска с качающимися полуосями

В такой подвеске применяется две полуоси вместо одной. Каждая ось закрепляется на шасси с помощью шарнира, благодаря чему обеспечивается перпендикулярное положение колеса по отношению к полуоси. Помимо этого, при поворотах боковые силы подвески могут подбрасывать машину, из-за чего страдает устойчивость автомобиля. Чаще всего этот вид подвески используется для грузовых машин.

Подвеска на продольных рычагах

Этот тип подвески заключается в том, что каждое колесо на одной оси с обеих сторон прикрепляется к рычагу, намертво закрепленного на раме. При использовании этой подвески может изменяться колесная база, но колея остается такой же, как и была. Устойчивость этого типа независимой подвески автомобиля не отличается хорошими характеристиками, из-за чего колеса могут поворачиваться вместе с кузовом. Это негативно сказывается на сцеплении шин с дорогой. При движении продольные рычаги берут на себя всю нагрузку со всех направлений. По этой причине данному типу подвески не хватает жесткости и утяжеления. Плюсом подвески на продольных рычагах является возможность сделать ровный пол в машине, благодаря чему внутри увеличивается объем салона. Такая подвеска нередко применяется в производстве легких прицепов.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении.

Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска на косых рычагах

Данный тип подвески – это всего лишь усовершенствованная подвеска на продольных рычагах. Она используется для ведущей оси. Конструкция подвески делает минимальной вероятность изменения ширины между колесами, а также оказывает влияние кренов на наклон колес. Когда во время поворота усиливается подача топлива, задняя часть машины немного приседает, из-за чего происходит развал передних колес. Когда уменьшается подача топлива, передняя часть становится ниже, а задняя часть машины поднимается.

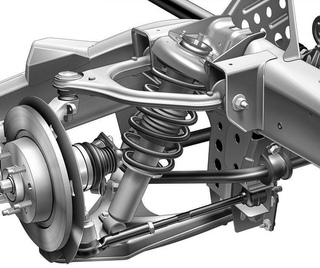

Подвеска на двойных поперечных рычагах

С каждой стороны подвески есть два рычага, которые крепятся на раму внутри на эластичном креплении. Снаружи они соединяются со стойкой колеса. Преимущество данного типа подвески в том, что у Вас есть возможность отрегулировать все необходимые параметры и ее характер во время работы. Эта подвеска очень популярна на спорткарах, потому как на ней можно отрегулировать:

  • Высота центров крена;
  • Ширину колеи;
  • Развал колес;
  • Продольные и поперечные показатели;

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг. Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Многорычажная подвеска

Многорычажная подвеска – это подвид подвески на двойных поперечных рычагах. Они применяются на машинах с задним приводом. Долгое время ее использовали спереди, но потом конструкторы смогли повысить управляемость и устойчивость машины. В новой подвеске уже не было ввинчивания.

Недостатки и преимущества независимых подвесок

В основном, этот тип подвески используется на легковых машинах. Они лучше переносят выбоины на дорожном покрытии. Когда одно колесо попадает в яму, на втором это никак не сказывается. Если машина на большой скорости попадает в большую яму, то у нее меньший риск перевернуться, если установлена

независимая подвеска автомобиля. Машины с этим типом подвески более безопасны и мобильны. Также у них более высокий уровень сцепления с дорогой, что отчетливо видно на хорошей скорости.

Главный недостаток подвесок такого типа – это более высокая вероятность того, что она быстрее выйдет из строя, чем зависимая подвеска автомобиля. Этот момент хорошо заметен во время поездки по горным дорогам, когда одно колесо идет по препятствию, а второе идет по своей траектории. Из-за этого клиренс становится меньше, в результате чего может повредиться дно машины. Одно можно сказать точно: асфальтовые дороги – стихия независимых подвесок автомобилей.

Независимая подвеска автомобиля

Автор admin На чтение 7 мин. Просмотров 1.3k.

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска.

В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго. При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.


Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.


Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база, а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.


Существует две разновидности подвесок на косых рычагах:
  1. одношарнирные;
  2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой.

Посередине рычаг имеет упор для пружины.


По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).


Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.


Упругие элементы применяются различные:
  • витые пружины;
  • торсионы;
  • рессоры;
  • гидропневматические элементы;
  • пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.


Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон, ее достоинства и недостатки рассмотрены в отдельной статье.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

Мне нравится2Не нравится
Что еще стоит почитать

Независимая подвеска автомобиля.


Независимые подвески



Независимые подвески (рис. 1 и 2) получили широкое распространение в передних управляемых колесах легковых автомобилей, поскольку при их использовании существенно улучшается возможность компоновки моторного отсека или багажника и снижается возможность возникновения автоколебания колес.

В качестве упругого элемента в независимой подвеске обычно применяют пружины, несколько реже – торсионы и другие элементы. При этом расширяется возможность применения пневматических упругих элементов. Упругий элемент, за исключением рессоры, практически не влияет на функции направляющего устройства.
Для независимых подвесок существует множество схем направляющих устройств, которые классифицируются по числу рычагов и расположению плоскости качания рычагов.

В независимой передней подвеске рычажного типа автомобилей «Волга» ступица колеса установлена двумя радиально-упорными коническими роликоподшипниками на цапфе поворотного кулака, который шкворнем соединен со стойкой. Между стойкой и поворотным кулаком установлен упорный шарикоподшипник.
Стойка резьбовыми втулками шарнирно соединена с верхним и нижним вильчатыми рычагами, которые, в свою очередь, связаны с осями, закрепленными на поперечинах рамы с помощью резиновых втулок. Упругим элементом подвески служит пружина, упирающаяся верхним концом через виброизолирующую прокладку в штампованную головку поперечины, а нижним – в опорную чашку, прикрепленную болтами к нижним рычагам. Вертикальные перемещения колес ограничены упором резиновых буферов в балку.
Телескопический гидравлический амортизатор двустороннего действия установлен внутри пружины и соединен верхним концом с поперечной рамой через резиновые подушки, а нижним концом – с нижними рычагами.

В последнее время широкое распространение получила подвеска типа «качающаяся свеча» - подвеска Мак-Ферсон (или Макферсон, англ. MacPherson suspension). Она состоит из одного рычага и телескопической стойки, с одной стороны жестко связанной с поворотным кулаком, а с другой – закрепленной в пяте. Пята представляет собой упорный подшипник, установленный в податливом резиновом блоке, закрепленном на кузове.
Стойка имеет возможность покачиваться за счет деформации резинового блока и поворачиваться вокруг оси, проходящей через упорный подшипник наружный шарнир рычага.

К преимуществам данной подвески можно отнести небольшое число деталей, меньшую массу и пространство в в моторном отсеке или багажнике. Обычно стойка подвески объединяется с амортизатором, а упругий элемент (пружина, пневмоэлемент) устанавливается на стойке.

К недостаткам подвески Мак-Ферсон следует отнести повышенный износ направляющих элементов стойки при больших ходах подвески, ограниченные возможности варьирования кинематических схем и больший уровень шума (по сравнению с подвеской на двух поперечных рычагах..

***

Подвеска MacPherson suspension названа по имени американского инженера из фирмы «Форд» Эрла Стили Макферсона, который разработал её во второй половине сороковых годов прошлого века.
Впрочем, считается, что аналоги подвески Макферсона использовались на автомобилях и ранее.

Массовое распространение эта подвеска получила в семидесятые годы, когда появились технологии, позволяющие серийно выпускать надежные и долговечные амортизаторные стойки. Несмотря на ряд недостатков, вскоре подвески Макферсон нашли широкое применение в легковом автомобилестроении благодаря технологичности и дешевизне.

По замыслу Э. Макферсона его «качающаяся свеча» должна была устанавливаться и на передние, и на задние колеса автомобилей, однако на первых серийных моделях такая подвеска применялась только для передних колес, а заднюю выполняли зависимой из соображений простоты и дешевизны.

И лишь в 1957 году инженер фирмы «Лотус» Колин Чепмен применил подвеску аналогичной конструкции для задних колёс автомобиля модели «Лотус Элит», поэтому её часто называют «подвеской Чепмена».

***

Устройство и работа подвески Макферсон подробно описана ниже, на примере передней независимой подвески переднеприводных автомобилей ВАЗ (ВАЗ-2108, -2109 и т. д.).

Подвеска с качающейся амортизаторной стойкой имеет кованый рычаг, к которому через резиновые подушки присоединено плечо стабилизатора. Поперечная часть стабилизатора резиновыми подушками и стальными скобами крепится к поперечине кузова.
Таким образом, диагональное плечо стабилизатора передает на кузов продольные усилия со стороны колеса и, следовательно, составляет часть интегрированного рычага направляющего устройства подвески.
Резиновые подушки позволяют компенсировать перекосы, возникающие при качании такого составного рычага, а также гасят продольные вибрации, передаваемые от колеса на кузов.

Шток телескопической стойки закреплен на нижнем основании резинового блока верхней пяты и не поворачивается вместе со стойкой и установленной на ней пружиной. В таком случае при любых поворотах управляемых колес стойка также поворачивается относительно штока, снимая трение покоя между штоком и цилиндром, что улучшает реагирование подвески на малые дорожные неровности.

Пружина устанавливается не соосно стойке, а наклонена в сторону колеса для того, чтобы уменьшить поперечные нагрузки на штоке, его направляющей и поршне, возникающие под воздействием вертикального усилия на колесе.

Особенностью подвески управляемых колес является то, что она должна позволять колесу совершать повороты независимо от прогиба упругого элемента. Это обеспечивается с помощью так называемого шкворневого узла.
Подвески могут быть шкворневыми и бесшкворневыми.

При шкворневой подвеске поворотный кулак закреплен на шкворне, который установлен с некоторым наклоном к вертикали на стойке подвески. Для уменьшения момента трения в этом шарнире могут применяться игольчатые, радиальные и упорные шариковые подшипники качения. Наружные концы рычагов подвески связаны со стойкой цилиндрическими шарнирами, обычно выполненными в виде смазываемых подшипников скольжения.

Основным недостатком шкворневой подвески является большое число шарниров. При качании рычагов направляющего устройства в поперечной плоскости невозможно достичь «антиклевкового эффекта» из-за наличия центра продольного крена подвески, так как оси качания рычагов должны быть строго параллельны.

Гораздо большее распространение получили бесшкворневые независимые подвески, где цилиндрические шарниры стойки заменены сферическими. В конструкцию данного шарнира входит палец с полусферической головкой, на него надет металлокерамический опорный вкладыш, работающий по сферической поверхности корпуса шарнира.
Палец опирается на вкладыш из специальной резины с нейлоновым покрытием, установленный в специальной обойме. Корпус шарнира крепится к рычагу подвески. При повороте колеса палец поворачивается вокруг своей оси во вкладышах.

При прогибах подвески палец совместно с вкладышем качается относительно центра сферы – для этого в корпусе имеется овальное отверстие. Этот шарнир является несущим, так как через него передаются вертикальные силы от колеса к упругому элементу, пружине, опирающейся на нижний рычаг подвески.
Рычаги подвески крепятся к кузову либо посредством цилиндрических подшипников скольжения, либо с помощью резинометаллических шарниров, работающих за счет деформации сдвига резиновых втулок. Последние требуют смазывания и обладают виброизолирующим свойством.

***



Независимая подвеска автомобиля ВАЗ-2105

На рис. 2 представлена независимая подвеска передних колес заднеприводного автомобиля ВАЗ-2105.
Упругим элементом подвески являются витые цилиндрические пружины 38, гасящим – гидравлические телескопические амортизаторы 40, направляющим устройством – верхние 13 и нижние 36 рычаги, а штанга 33 стабилизатора – упругий П-образный стержень.

Подвеска смонтирована на поперечине 30, которая закреплена на кузове автомобиля.

К переднему бурту нижнего рычага 36 приварен кронштейн крепления штанги стабилизатора 33.
В проушины рычагов 13 и 36 запрессованы шарниры на втулках 25, изготовленных из высокоэластичной резины.

С обоих концов шарниры зажаты упорными шайбами 26, которые стягиваются самоконтрящимися гайками, навернутыми на оси 35 и 22. Резиновые шарниры в эксплуатации не требуют регулировки и смазывания.

Ось верхнего рычага установлена в усилителе кузова. Ось нижнего рычага привернута болтами 37 к нижней части поперечины. Между осью и поперечиной установлены дистанционная шайба 28 и регулировочные шайбы 27 для регулировки углов установки передних колес.

Поворотная цапфа 5 поворачивается и качается на шаровых шарнирах.
Нижний шарнир состоит из стального шарового пальца 49 с полусферической закаленной головкой и полусферического металлического вкладыша–подшипника 48, надетого на палец. Головка пальца и вкладыш размещены в штампованном корпусе.
Для устранения зазоров в корпус с натягом вставлен резинопластмассовый вкладыш 47, прижимающийся своей пластмассовой облицовкой к шаровой головке пальца.

Верхний шарнир имеет сферическую закаленную головку, установленную в полимерный подшипник 12 скольжения. Нижний конический конец пальца гайкой 9 фиксируется в верхнем рычаге поворотного кулака 10. Головки верхнего и нижнего шарниров защищены от пыли гофрированными резиновыми чехлами 11.
Ход переднего колеса вверх ограничивается упором верхнего рычага подвески в резиновый буфер 13.

Пружина 38 подвески своим нижним концом опирается через опорную чашку 44 на нижний рычаг 36 подвески. Верхним концом через опорную чашку 21 и резиновую прокладку 20 – на силовой элемент передней части кузова.
Резиновая прокладка и резиновые втулки 25 изолируют кузов от передачи шума и вибрации через пружину подвески. Прямой металлический контакт между подвеской и кузовом отсутствует.

Амортизатор 40 своим верхним концом крепится к опорному стакану 17 через две резиновые подушки 18. Нижняя проушина амортизатора крепится через болт 41 и резиновые втулки к нижнему рычагу 36 подвески.

Стабилизатор поперечной устойчивости установлен в подушках-опорах 32, которые вставлены в кронштейны 31, привернутые к продольным балкам кузова. Загнутые концы стабилизатора с помощью подушек-опор 32 и обойм 39 прикреплены к нижним рычагам подвески.

***

Передняя независимая подвеска автомобиля ВАЗ-2109

Передняя подвеска переднеприводных автомобилей ВАЗ – независимая телескопическая с амортизаторными стойками типа Макферсон изображена на рис. 2.

Амортизаторная телескопическая стойка 8 нижним концом соединена с поворотным кулаком 12 с помощью штампованного кронштейна 11 и двух болтов. Верхний болт 10 с эксцентриковой шайбой 9 является регулировочным. С его помощью регулируется развал переднего колеса, так как при повороте болта изменяется положение поворотного кулака относительно амортизаторной стойки.

Верхний конец стойки 8 через резиновую опору 1 связан с кузовом. Шариковый подшипник 30, вмонтированный в опору, обеспечивает вращение стойки при повороте управляемых колес. Резиновая опора обеспечивает качание стойки при перемещении колеса и гашение высокочастотных вибраций.

Нижний поперечный рычаг 21 соединен с поворотным кулаком 12 шаровым шарниром 20. А с кронштейном 28 кузова – резинометаллическим шарниром. Растяжка 27 нижнего рычага связана с ним и кронштейном на кузове автомобиля через резинометаллические втулки.
Шайбы 22 служат для регулировки продольного наклона оси поворота управляемых колес.

Стержень стабилизатора 24 поперечной устойчивости крепится к кузову автомобиля через резиновые опоры 25, а к нижним рычагам подвески – через стойки 23 с резинометаллическими шарнирами.
Концы стержня стабилизатора одновременно выполняют функции дополнительных растяжек нижних рычагов подвески, которые, как и растяжка 27, воспринимает продольные силы и их моменты, передаваемые от передних ведущих колес на кузов.

Телескопическая стойка 8 является одновременно гидравлическим амортизатором. На ней установлена витая цилиндрическая пружина 5 между опорными чашками 2 и 6, а также буфер сжатия 3, ограничивающий ход колеса вверх. При ходе колеса вверх буфер упирается в опору 2, находящуюся в верхней части стойки. Буфер сжатия находится на защитном кожухе 29, который предохраняет шток амортизаторной стойки от загрязнений и механических повреждений.
Рулевой привод воздействует на стойку через поворотный рычаг 7. Внутри амортизаторной стойки находится гидравлический буфер отдачи, который ограничивает ход колеса вниз.

***

Колеса и шины автомобилей


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Что такое зависимая и независимая подвеска автомобиля? :: Avto.Tatar

Одной из важнейших частей автомобиля является подвеска. Она отвечает за безопасность, проходимость и комфорт во время поездки. Существует несколько типов подвесок. Каждая из них влияет на определенные функции. Кроме этого, существует несколько типов подвесок. Они бывают зависимые и независимые. Рассмотрим каждую из них.


Что такое зависимая подвеска

Одним из важных элементов подвески считается торсионная балка. Она является зависимой. Данная деталь подвески отвечает за работу колес, которые располагаются на одной оси. Следует отметить, что колеса находятся в жесткой сцепке. Неровности, которые имеются на покрытии дороги, оказывают влияние на положение колес. Автомобили, которые имеют задний привод, оснащаются зависимой задней подвеской.

К недостаткам такой конструкции можно отнести:

  • Подвеска такого типа имеет большой вес, кроме того, она достаточно громоздка. Это заметно сказывается на плавности хода автомобиля.

  • Конструкция колес такова, что они зависимы друг от друга. Функциональность ее снижается, это не лучшим образом сказывается на управляемости транспортным средством.

  • Неровности дорожного покрытия снижают комфорт пассажиров, которые находятся в салоне. Подвеска, которая имеет зависимую систему достаточно жесткая.


Что представляет независимая подвеска

Конструкция независимой подвески имеет ряд преимуществ. Колеса работают немного по другому принципу. Например, если неровность покрытия расположена с правой стороны, то значит, преодолевать ее будет только правая сторона подвески и наоборот. Здесь отсутствует жесткая сцепка колес, которые находятся на одной оси. Одним из наиболее распространенных типов независимой подвески считается многорычажная. Ее по-другому называют еще МакФерсон.


Существуют достоинства и недостатки.

Одним из главных недостатков такого типа подвески является ее высокая стоимость. Это сказывает в том случае, если возникает необходимость в ремонте. Стоит отметить, что наиболее часто независимая подвеска встречается на дорогих автомобилях, которые относятся к представительскому классу. Каждая из описанных типов подвесок имеет свои достоинства и недостатки. В первую очередь оценивается сам автомобиль. Одним из важных показателей в этом отношении является комфорт во время езды, а также стоимость его обслуживания. На сегодняшний день многие производители стремятся к тому, чтобы минимизировать расходы автовладельцев. Уже созданы другие типы подвесок, например, адаптивная, пневматическая.

Независимая подвеска передних колес

Категория:

   1Отечественные автомобили

Публикация:

   Независимая подвеска передних колес

Читать далее:



Независимая подвеска передних колес

Современные легковые автомобили имеют независимую подвеску передних колес. Особенность такой подвески заключается в том, что оба передних колеса не связаны между собой жесткой балкой, а с помощью рычагов на пружинах подвешены независимо одно от другого к раме автомобиля или к подрамнику несущего кузова. Таким образом, толчки, получаемые одним колесом от неровностей дороги, не передаются на другое колесо. Независимая подвеска обладает рядом преимуществ: снижение массы неподрессоренных частей благодаря отсутствию балки передней оси; предотвращение появления синхронизированных колебаний передних колес; снижение крена кузова при наезде колеса на препятствие; уменьшение опасности бокового заноса.

Существует несколько разновидностей конструкций независимых подвесок. Наибольшее распространение получила пружинно-рычажная подвеска с поперечным качанием рычагов. В частности, такая подвеска применяется на автомобиле ГАЗ-24 «Волга», обеспечивая ему плавность и мягкость хода.

Устройство независимой передней подвески пружинно-рычажного типа показано на рис. 1.

Рекламные предложения на основе ваших интересов:

Спиральная пружина, являющаяся упругим элементом подвески, опирается на нижние рычаги. Рычаги с помощью шарниров связаны с осью, жестко соединенной с поперечиной. Верхней опорой для пружины служит штампованная головка поперечины. Между пружиной и головкой размещена резиновая шайба с отбортовкой. Внутри пружины установлен телескопический амортизатор. Шток амортизатора верхним концом крепится через резиновые подушки к кронштейну, жестко закрепленному вместе с осью верхних рычагов на поперечине. Внизу в проушину амортизатора запрессован резиновый шарнир, ось которого прикреплена двумя болтами к опорной чашке пружины.

Верхние и нижние рычаги подвески соединены между собой стойкой к которой с помощью шкворня крепится поворотная цапфа. Стойка связана с верхними и нижними рычагами пальцами с резьбовыми втулками

При наезде переднего колеса на препятствие нижний рычаг поднимается и сжимает пружину, воспринимающую часть массы автомобиля, приходящуюся на данное колесо.

Рис. 1. Независимая рычажно-пружинная подвеска автомобиля ГАЗ-24 «Волга»: 1 — пружина, 2 — нижний рычаг,— шарниры, 4 — ось, 5 — амортизатор, 6 — стабилизатор поперечной устойчивости, 7, 9 — резиновые подушки, 8 — стойка стабилизатора, 10 — поворотная цапфа, 11 — стойка передней подвески

При независимой передней подвеске устанавливают торсионный стабилизатор поперечной устойчивости. Если при боковом, крене кузова увеличивается нагрузка на одну сторону подвески, то стержень стабилизатора, работая на скручивание, стремится выровнять положение кузова. Показанный на рис. 11 стабилизатор поперечной устойчивости установлен на стойках, закрепленных в резиновых подушках на правом и левом нижних рычагах подвески.

У более новых моделей легковых автомобилей (ВАЗ-2101, BA3-2103, «Москвич-1500» и др.) применяется бесшкворневая рычажно-пружинная подвеска. При такой схеме цапфа колеса объединена с поворотной стойкой, которая при помощи шаровых шарниров крепится к нижнему и верхнему рычагам подвески. Шарниры хорошо предохранены грязезащитными чехлами от попадания в них пыли и влаги. Внутренней стороной нижние рычаги соединены с поперечиной подвески осью, заключенной в резинометаллические втулки (сайлент-блоки), запрессованные в отверстия рычагов и затянутые гайками по обоим резьбовым концам оси.

Такое же крепление применено и для соединения внутренних концов верхних рычагов с несущей частью кузова Цилиндрические пружины опираются внизу на качающиеся нижние рычаги, а вверху входят в стальные штампованные чашки с изолирующими резиновыми прокладками, упирающимися в опоры стоек.

Телескопический амортизатор, установленный внутри пружины, крепится в верхней части к кузову при помощи штока, имеющего на конце резьбу, а в нижней части к качающемуся рычагу посредством проушины на корпусе амортизатора, через которую пропущена ось. Как вверху, так и внизу применены резиновые втулки.

Во всех соединениях передней подвески автомобилей ВАЗ отсутствуют точки шприце-вой смазки благодаря тому, что в шарнирах заложен постоянный запас консистентной смазки.

Бесшкворневая подвеска проще по конструкции и имеет меньшую массу неподрессо-ренных частей по сравнению с подвеской шкворневого типа. Следует, однако, иметь в виду, что бесшкворневая подвеска требует более частой проверки углов установки передних колес, которые могут быть нарушены под влиянием случайных факторов.

Рекламные предложения:


Читать далее: Передний вьдущии мост

Категория: - 1Отечественные автомобили

Главная → Справочник → Статьи → Форум


Плюсы и минусы независимой подвески и рамной конструкции

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

  • соединяет кузов или раму с колесами;
  • обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;
  • определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики:

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;
— проходимость.

Однако ради объективности необходимо отметить недостатки:

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;
— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства, к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;
— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;
— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, УАЗ имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как межосевая блокировка дифференциала и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Другие обзоры шин и дисков: Подвеска автомобиля

: взгляд изнутри | Гиды по покупкам

Легковые автомобили последних моделей - очень сложные машины. С механической точки зрения существует бесчисленное множество различных систем, которые работают вместе, когда ваш автомобиль, грузовик, внедорожник или кроссовер едет по дороге. Система подвески автомобиля призвана обеспечить стабильную и комфортную езду при сохранении контролируемой управляемости и торможения. Как и большинство других компонентов автомобиля, производители использовали множество различных подходов к конструкции подвески.Роскошные автомобили созданы для комфортной езды, а спортивные автомобили должны проходить повороты на высокой скорости. С другой стороны, грузовики должны перевозить тяжелые грузы и могут выезжать за пределы тротуара.

В общих чертах существует два основных типа подвески: с жесткой осью и независимая подвеска .

Жесткий мост
Жесткая подвеска (также называемая «неразрезной мост» или «ведущий мост») была первой конструкцией, производимой серийно. Как следует из названия, жесткая подвеска оси использует сплошную балку для соединения противоположных колес.Когда колесо с одной стороны ударяется о неровность или движется, это отрицательно сказывается на колесе с другой стороны, что снижает качество езды. Хотя это очевидный недостаток, жесткая подвеска оси недорога в производстве, обеспечивает большой ход колес (что способствует поездкам по бездорожью) и может быть спроектирована для перевозки очень тяжелых грузов, что делает ее популярной для грузовиков. Jeep Wrangler использует жесткую ось как спереди, так и сзади, в то время как пикап Ford F-150 и пикап Nissan Titan используют жесткую ось только на задней части автомобиля.

Независимая подвеска
Независимая подвеска сегодня гораздо более распространена. Как следует из названия, каждое колесо независимо движется по поверхности дороги, изолируя оставшиеся колеса от удара. Независимая подвеска более сложна, но обеспечивает гораздо лучшую плавность хода по сравнению с жесткими мостами. К недостаткам можно отнести сложность, повышенную стоимость, уменьшенный ход колеса и пониженную грузоподъемность. Двумя наиболее распространенными типами независимой подвески являются стойки Макферсон и двухрычажная подвеска.Независимая подвеска используется сегодня в большинстве седанов и спортивных автомобилей, включая Ford Fusion, Lexus LS и Subaru Impreza WRX. Уникальным является то, что пикап Honda Ridgeline также использует независимую подвеску.

Независимо от того, является ли ось жесткой или независимой, инженеры по подвеске имеют в своем распоряжении множество инструментов, когда дело доходит до деталей. Эти различные компоненты, в том числе амортизаторы, стабилизаторы поперечной устойчивости (также называемые стабилизаторами поперечной устойчивости) и пружины, объединены для индивидуальной настройки хода для каждой модели.Многие новые автомобили делают еще один шаг вперед, интегрируя сложную электронику в конструкцию своей подвески.


механические устройства (из металла или пластика), которые предназначены для обеспечения плавности хода транспортного средства за счет сжатия или изгиба под давлением с последующим немедленным восстановлением своей формы. Наиболее распространенные автомобильные применения включают листовые рессоры (часто используемые на жесткой оси), торсионы и винтовые пружины (оба используются для независимой подвески). В некоторых новых автомобилях используется «пневматическая подвеска» с заполненными воздухом баллонами, заменяющими пружины.Воздух можно добавлять или убирать, поднимая или опуская автомобиль - либо автоматически, либо с помощью переключателя, установленного в салоне.

Амортизаторы
Амортизаторы работают вместе с пружинами, демпфируя или уменьшая жесткость, поскольку они поглощают энергию от ударов дороги и резких движений транспортного средства («стойка» - это тип амортизатора, который объединяет амортизатор с компоненты подвески). Наиболее распространенная конструкция амортизаторов использует металлическую трубку, заполненную воздухом или маслом, или их комбинацию. Совсем недавно автопроизводители разработали сложные амортизаторы, наполненные специальной жидкостью, которая мгновенно реагирует на электрический ток, используя магнитные свойства и называемые магнитореологическими ударами, управляемыми компьютером, который может изменять настройки подвески за миллисекунды в зависимости от вождения и дорожных условий. Например, такие автомобили, как Audi R8, Chevrolet Corvette и Ferrari 599, используют эту технологию.

стабилизаторы поперечной устойчивости
стабилизаторы поперечной устойчивости («стабилизаторы поперечной устойчивости» и «стабилизаторы поперечной устойчивости») предназначены для ограничения крена кузова путем механического соединения левой и правой стороны автомобиля с помощью простой торсионной пружины - по сути, не более чем стальной пруток.Толщина планки определяет, сколько кузову разрешено катиться и как автомобиль ведет себя в поворотах. У некоторых автомобилей нет стабилизаторов поперечной устойчивости, в то время как другие автомобили высокого класса оснащены стабилизаторами поперечной устойчивости с электрическим управлением, которые могут автоматически изменять свои действия. К ним, в частности, относятся Lexus LX 570 и BMW 550i.

В будущем конструкторы подвески будут работать с современными материалами, которые могут выполнять ту же работу, что и современные компоненты, но намного легче. Меньший вес компонентов подвески означает более плавную езду, улучшенную управляемость, более быстрое ускорение, более быстрое торможение и повышенную экономию топлива.Кроме того, будут представлены недорогие электронные средства управления, которые позволят подвеске автоматически адаптироваться к условиям движения, а это означает, что почти все автомобили в будущем смогут обеспечивать плавную езду по ухабистым дорогам, но при этом обеспечивать спортивную и контролируемую динамику движения, когда требуется или желательно.

Общие сведения о системе независимой подвески

Система независимой подвески вашего автомобиля выглядит несколько иначе, чем то, как было спроектировано первое автомобильное шасси.За прошедшие годы стремление улучшить управляемость, комфорт и уменьшить вес привело к достижениям в конструкции подвески, которые теперь стали почти стандартными для всей отрасли. Не все автомобили выигрывают от полностью независимой подвески на всех четырех углах, но вам будет сложно найти такую ​​без этой технологии.

Цельные мосты

Первоначально почти в каждом автомобиле использовались цельные оси спереди и сзади, соединяющие колеса с обеих сторон. Это было здорово для прочности - и, фактически, некоторые специальные внедорожные установки все еще используют твердые передние мосты - но потребовалось много компромиссов, когда дело доходило до неровностей и рулевого управления.Поскольку колеса не могли двигаться независимо друг от друга, выбоина, встреченная одним передним колесом, также мешала другому, а радиус поворота ограничивался заеданием колес, когда их просили двигаться в тесноте.

MacPherson спешит на помощь

В конце 1940-х годов компания General Motors разработала стойку MacPherson, названную в честь ее изобретателя. Объединив цилиндрическую пружину и амортизатор вместе, можно было придать каждому отдельному колесу собственный ход подвески без ущерба для прочности. Это означало, что больше не было необходимости в листовых рессорах или неразрезных мостах спереди, и, в конечном итоге, изменения распространились и на заднюю часть автомобиля. Конечно, не все автомобили пошли по маршруту Макферсона. Использование пары «А-образных рычагов», которые напоминают поперечные рычаги (один вверху, другой внизу) для соединения колеса с шасси, стало популярным, с амортизатором и пружиной, управляющими движением, и многорычажными установками для управления задними колесами. также распространены.

Вариации на тему

Хотя настройки передней подвески почти всегда полностью независимы, история полна примерами полунезависимых конструкций.В некоторых автомобилях используются системы задней подвески с торсионной или поворотной балкой, которые являются недорогими и компактными способами, позволяющими получить некоторые из преимуществ действительно независимой системы подвески без полной производительности, обеспечиваемой конструкцией MacPherson или двойным поперечным рычагом. Другие конструкции продольных рычагов и даже трубы De Dion, которые в последнее время использовались на Smart Fortwo, также можно найти на более старых моделях автомобилей. Наконец, грузовики по-прежнему полагаются на твердые задние оси, поскольку они являются надежным и недорогим решением для работы с тяжелыми грузами и прицепами.

Ознакомьтесь со всеми деталями рулевого управления и подвески , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о системе независимой подвески автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Как работает подвеска автомобиля | Как работает автомобиль

Листовая рессора и стойка Макферсон

Типичная система подвески на заднеприводном автомобиле.Имеет ведущий задний мост на листовых рессорах и независимую переднюю подвеску типа Макферсон с внутренним демпфером.

Существуют различные способы крепления колес автомобиля, чтобы они могли двигаться вверх и вниз на своих пружинах и демпферы , и делайте это с как можно меньшим изменением расстояния между соседними колесами или почти вертикального угла шины к дороге.

Передние колеса должны свободно вращаться на своих рулевое управление вертлюги. Ведущие колеса, передние или задние, также должны свободно вращаться вместе с приводные валы .

Ненависимая подвеска

Заднеприводный автомобиль часто имеет ведущая ось , трубка, содержащая как приводные валы (полуоси), так и дифференциал шестерни . А полный привод у машины может быть живой передок ось также.

А мертвая ось - жесткая балка - теперь используется спереди только на фургонах и грузовиках. У некоторых переднеприводных автомобилей мертвый задний мост.

Жесткая ось будет иметь пружины и звенья для предотвращения бокового смещения.

Независимая подвеска

Подвеска с рычагом

Подвеска на двойных поперечных рычагах. Поперечные рычаги прикреплены своими внешними концами к верхней и нижней части поворотного элемента рулевого управления. Две вилки каждого поперечного рычага выдвигаются внутрь, чтобы поворачиваться на раме. Между рамой и нижним поперечным рычагом соединена поперечная рулевая тяга - стабилизирующая штанга.

Вместо того, чтобы использовать общую ось, каждое колесо автомобиля с независимая подвеска независимо крепится к кузову или подрамнику.Могут использоваться различные комбинации пружин.

При независимой подвеске ведомых колес дифференциал крепится к Рамка и приводит в движение колеса от шарнирных приводных валов.

Есть пять типов система подвески в общем пользовании.

Двойные поперечные рычаги используются в основном спереди. Есть два поперечных рычага, один над другим, чтобы держать колесо в вертикальном положении, когда оно поднимается и опускается.

Подвеска Макферсон можно использовать как спереди, так и сзади.Колесо центр жестко закреплен на вертикальной телескопической трубчатой стойка верхний конец которого прикреплен к раме или к усиленному крылу.

На передних колесах вся стойка поворачивается для обеспечения управляемости. Поворотные рычаги выдвигаются внутрь и вперед к раме, чтобы удерживать колесо в вертикальном положении и противостоять ускорению и торможению. силы .

А продольный рычаг крепится к ступице колеса одним концом и выходит вперед к шарниру на раме.

Плечо может быть расширено до V-образной формы с двумя шарнирами, расположенными бок о бок или с внутренним шарниром немного позади переднего - полусидящий рычаг.Продольные рычаги обычно находятся только сзади.

Подвеска на продольных рычагах

Продольно-рычажная подвеска на заднеприводном автомобиле. Рычаг прикреплен к ступице заднего колеса и расширяется в виде буквы V, два рычага которой выдвигаются вперед, чтобы поворачиваться на раме. Дифференциал закреплен на раме, а приводные валы имеют карданные шарниры.

А ведущий рычаг , используемый только спереди, является противоположностью продольного рычага, с колесом перед шарниром.

Поворотные оси может быть спереди или сзади. Система похожа на ось балки, разрезанную пополам и прикрепленную к осям на раме.

Обычно полуось расширяется до V с передним и задним шарнирами, чтобы предотвратить его скручивание.

Стабилизаторы поперечной устойчивости

Стабилизатор поперечной устойчивости

Повороты позволяют штанге поворачиваться, но в ограниченной степени, чтобы контролировать качение.

Для предотвращения перекатывания автомобилей на поворотах используется стабилизатор поперечной устойчивости, часто спереди, иногда сзади, а иногда и спереди, и сзади.

Это торсион пересечение автомобиля через две оси на противоположных сторонах рамы.

За пределами шарниров стержень изгибается назад, и один конец прикрепляется к каждому колесу, обычно через одну или две гибкие резиновые втулки.

Когда одно колесо движется вверх, оно тянет вверх один конец стержня, а другой конец тянет вверх другое колесо, удерживая машину в горизонтальном положении.

Какие бывают типы независимой передней подвески?

Независимая система передней подвески:

Назначение подвесной системы:

Из-за ряда недостатков передней подвески с балкой или жесткой осью производители используют импровизированный вариант i.е. независимая передняя подвеска для легковых автомобилей. Однако автомобили более раннего поколения использовали переднюю подвеску с жесткой осью из-за ее простой конструкции. Это также дешевле в производстве и обслуживании.

Кроме того, у него плохие амортизирующие свойства, что приводит к неровностям езды и нестабильности. В идеале хорошая передняя подвеска должна обладать упругостью и демпфирующими качествами.

Независимая передняя подвеска:

В этой системе колеса соединяются с рамой таким образом, что движение одного колеса не зависит от другого.Следовательно, каждое колесо действует как отдельный блок подвески. Подъем и падение одного колеса не имеют прямого влияния на другое. В результате каждое колесо может оставаться в горизонтальном положении независимо от действия другого переднего колеса.

Сегодня в большинстве легковых автомобилей используется независимая передняя подвеска. Он обеспечивает более мягкое пружинящее действие, улучшенную геометрию рулевого управления и лучшее сцепление колес с дорогой. Кроме того, эта подвеска улучшает ходовые качества и управляемость автомобиля.Таким образом, он предлагает пассажирам лучший комфорт при езде.

Типы независимой передней подвески:

Эта система также известна как система подвески параллелограммного типа. Это связано с тем, что верхний рычаг, нижний рычаг и цапфа при соединении образуют форму параллелограмма. Он состоит из верхнего и нижнего рычагов, которые крепятся к балке поворотного моста или поворотному кулаку. Как правило, нижняя часть руки больше, чем верхняя часть руки, и они не могут быть параллельны.

1.Винтовые пружины типа I. В этой конструкции используются винтовые пружины, обеспечивающие пружинящее действие подвески. Пружина находится между верхним и нижним рычагами. Нижний рычаг прикрепляется к раме в одной точке.

2. Винтовая пружина типа II: это наиболее распространенная конструкция, в которой также используются винтовые пружины. Пружина находится между верхним и нижним рычагами. Однако нижний рычаг прикрепляется к раме в двух точках.

Независимая передняя подвеска с винтовой пружиной (тип II)

3. Винтовая пружина типа III: в третьем типе винтовая пружина находится между верхним рычагом и опорой пружины или корпусом, который является частью кузова транспортного средства.

Независимая передняя подвеска с винтовой пружиной (тип III)

4. Торсион:

В этой конструкции используется стальной стержень, известный как торсион. Он действует как пружина, удерживая параллельно верхние и нижние рычаги под нагрузкой. Один его конец входит в нижний рычаг, а другой конец входит в анкер; крепится к поперечине рамы.

Торсионная независимая передняя подвеска

5. Листовая рессора: в этой конструкции вместо винтовой пружины используется листовая пружина для пружинящего действия подвески.Один конец листовой рессоры прикрепляется к раме шасси, а другой конец - к нижнему рычагу.

Независимая передняя подвеска с листовой рессорой

6. Стойка McPherson: в этой конструкции используется специальный блок, состоящий из пружины и амортизатора. Он был назван в честь изобретателя Макферсона и, следовательно, названия. Производители используют эту конструкцию, особенно в конструкции корпуса с одним краном.

Подвеска McPherson Strut Suspension

Подвеска с двумя поперечными рычагами:

Импровизированная версия независимой передней подвески.В этой конструкции внутри винтовой пружины обычно устанавливается демпфер. Чтобы амортизировать удары, производители устанавливают пружину и гидравлический демпфер между каждым поперечным рычагом и рамой / кузовом автомобиля. Верхний конец винтовой пружины находится в резиновом седле, расположенном в кронштейне пружины, приваренном к раме шасси. Нижний конец винтовой пружины сидит на опоре пружины в нижнем звене.

Подвеска с двойным поперечным рычагом

Один конец нижней тяги поворачивается к поперечине рамы шасси с помощью эксцентрикового пальца и втулок, а другой конец прикрепляется к нижней части поворотной оси с помощью шарового шарнира.Открытый конец верхнего поперечного рычага поворачивается к раме через шпиндель и втулки. Закрытый конец верхнего поперечного рычага соединяется с верхней частью поворотной оси с помощью шарового шарнира. Кроме того, распорка или «тормозной стержень», соединенный между нижним поперечным рычагом и кузовом / шасси, поглощает тормозные усилия. Во время регулировки колес поворотное колесо регулируется путем изменения длины тормозного стержня.

Преимущества независимой передней подвески:

      1. Малая неподрессоренная масса.
      2. Более мягкая подвеска по сравнению с жесткой подвеской.
      3. Лучше ходовые качества.
      4. Повышена устойчивость автомобиля.
      5. Преодолевает негативное влияние на геометрию рулевого управления.
      6. Больше места для двигателя.

Для получения дополнительной информации щелкните здесь.

Посмотрите, как работает независимая передняя подвеска здесь:

Подробнее: что такое передняя подвеска с жесткой осью? >>

О компании CarBikeTech

CarBikeTech - технический блог.Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Что такое независимая задняя подвеска

Наш сервисный центр

В Калумет-Сити и Хоумвуде вы, вероятно, столкнетесь с изрядной долей выбоин и неровных дорог. Подвеска вашего автомобиля может выдержать основную часть этих ударов, но только в том случае, если она должным образом оборудована.Читайте дальше, чтобы узнать, что независимая задняя подвеска может предложить водителям в этом руководстве от Chevrolet of Homewood. Когда вы будете готовы управлять автомобилем, который обеспечивает плавное движение по ухабистым дорогам, вы можете обратиться к нам.

Типы подвески

Давайте посмотрим, какие типы подвесок имеются в современных автомобилях.

  • Ось балки - в этой системе сплошная балка связывает колеса. Когда одно колесо движется вверх или вниз из-за перерыва в дорожном покрытии, колесо также движется поперек оси.Такое движение может привести к жесткой и дискомфортной поездке, и в новых автомобилях оно встречается гораздо реже.
  • Независимая передняя подвеска - большинство новых автомобилей включают эту систему подвески. Он позволяет передним колесам двигаться вверх и вниз независимо, поэтому, если одно колесо попадает в выбоину, вся ось не перемещается.
  • Независимая задняя подвеска - эта система подвески похожа на IFS, но также позволяет задним колесам двигаться независимо. Это обеспечивает более плавную езду, чем одна система IFS.

Когда вы исследуете новое транспортное средство, обязательно выясните, какой у него тип подвески.

Преимущества независимой задней подвески

Вы можете подумать, что эта система подвески предназначена только для внедорожников, но Chevrolet включила ее во множество моделей, включая Cruze Hatchback 2017 года. Его система IRS позволяет Cruze с легкостью справляться с выбоинами, лежачими полицейскими и неровностями. Независимо от того, есть ли у вас полная загрузка пассажиров или задний люк, заполненный продуктами, качество вашей езды не пострадает.

Управляйте автомобилем с независимой задней подвеской сегодня

Если даже поездка на автомобиле с IRS звучит убедительно, посетите Chevrolet of Homewood. Наш современный выставочный зал, расположенный по адресу 18033 S Halsted St в Хомвуде, штат Иллинойс, профессионально разработан, чтобы продемонстрировать весь спектр автомобилей Chevrolet. Мы открыты с понедельника по пятницу с 9 до 21. и в субботу с 9:00 до 19:00, а наш сервисный центр откроется раньше для обслуживания и ремонта. Вы также можете запланировать обслуживание онлайн для дополнительного удобства.Посетите нас сегодня, чтобы узнать больше о передовых системах подвески, которые предлагает Chevrolet!

Руководство для начинающих по типам автомобильных подвесок и их значению

Вы когда-нибудь слышали, чтобы покупатель машины спрашивал, какая подвеска у машины, на которую он / она смотрит? Не так уж и часто, правда? Однако это не значит, что он менее важен, чем двигатель автомобиля. Фактически, это одна из вещей, с которой вам нужно ознакомиться, если для вас важен комфорт при езде. Автомобильные подвески не только обеспечивают удобство ваших ягодиц на сиденье, но также обеспечивают стабильную управляемость и торможение.

Вы спросите, насколько важна система подвески? Без него вы не сможете удерживать колеса на земле при прохождении поворотов на определенных скоростях - поговорите о крене кузова. Да, ваша машина может буквально повалиться вбок, но из-за подвески этого не произойдет, верно? Чтобы лучше понять это, плохие системы подвески приводят к большему количеству отказов, поскольку амортизаторы не поглощают удары о неровности, а пружины могут не расширяться вовремя, чтобы ваши шины оставались на земле.

Помимо частоты отказов и управляемости, неисправные системы подвески также являются причиной лязгающих звуков при перекатывании и прохождении лежачих полицейских. Проще говоря, системы подвески предназначены не только для комфорта езды, они также способствуют безопасности на дороге и стабилизации автомобиля. Теперь, когда у вас есть смутное представление о том, насколько важна система подвески, вы должны быть готовы узнать о ее различных типах.

Зависимые / полунезависимые системы подвески

Система подвески состоит из пружин, которые могут быть как винтовой, так и листовой.Тяги / рычаги и амортизаторы также составляют систему и удерживают колесо на земле. Однако существуют различные установки, и некоторые из них не так просты, как спираль и пружина, прикрепленные к колесу. На сегодняшний день известны две общие классификации подвесных систем; зависимые и независимые. Зависимая система подвески подразумевает наличие балки или оси, которая соединяет левое колесо с правым, поэтому они работают в тандеме друг с другом. Эта классификация подвески может быть основана на комбинации листовых рессор и амортизаторов или винтовых пружин и амортизаторов.Эта простая конструкция делает его прочным и дешевым, что позволяет производителям использовать его в автомобилях массового потребления, требующих долговечности и доступности.

1. Торсионная балка

Система подвески с торсионной балкой, также известная как подвеска с поворотной балкой, проста и имеет низкую стоимость. Обычно в задней части системы используются продольные рычаги, интегрированные с поперечиной, которая поворачивается при движении колес.Если мы изобразим это на диаграмме, то это будет середина твердой оси и независимой подвески, и в большинстве случаев она классифицируется как полунезависимая система подвески из-за того, как балка скручивается в ответ на силу. Конструкция позволяет сделать кабину более просторной, поскольку система подвески более компактна и проста. Кроме того, он относительно дешев в производстве и в то же время прочен. Его часто можно найти на более доступных и небольших седанах и хэтчбеках, таких как Honda City.

Некоторые старые автомобили, такие как более квадратные поколения Nissan Sentra, были переднеприводными и имели независимую подвеску спереди, но мертвую ось сзади.Это один из крайностей, поскольку задние оси не изгибаются и ведут себя больше как система подвески ведущей оси. Одно колесо будет двигаться относительно другого в системе с мертвой осью.

2. Ведущий мост

Ведущая ось - это просто ведомая цельная ось. Это означает, что он передает мощность на задние колеса, в отличие от своей торсионной балки, которая не передает мощность на колеса.Задние подвески с ведущим мостом обычно используются в автобусах, легких грузовиках, а также некоторых легких и средних внедорожниках и пикапах. Система может приводиться в действие винтовой или листовой пружиной. Также важно отметить, что, поскольку система более прочная, она более надежна при работе с большими нагрузками.

Независимая подвеска

В отличие от своего аналога, этот тип подвески не имеет штанги, соединяющей оба колеса.Скорее, каждое колесо снабжено собственной комбинацией пружины и амортизатора, что обеспечивает более комфортное катание. Это связано с тем, что неровность или выбоина, затрагивающая одно колесо, не влияет на другое - это означает, что когда одно колесо толкается вверх из-за неровностей, соседнее колесо останется на земле нетронутым. Независимые системы подвески могут использоваться как спереди, так и сзади, при этом первые широко распространены в настоящее время, чтобы удерживать передние колеса на земле и направлять автомобиль в правильном направлении.

Существуют разные варианты независимой подвески.Благодаря постоянному технологическому прогрессу автомобильная промышленность теперь имеет в своем списке несколько, и каждая из них имеет свои преимущества и недостатки. Без дальнейшего промедления, вот три распространенные формы независимых систем подвески.

1. Стойка Макферсон

В этом типе независимой подвески используется либо поперечный рычаг, либо существенное звено сжатия, которое стабилизируется вторичным звеном.Некоторые называют это амортизатором, встроенным в цилиндрическую пружину. Обычно он встречается под автомобилями с передним приводом, такими как Kia Soluto. Стойка MacPherson является одной из самых экономичных независимых систем подвески, поскольку в ней используется меньше деталей, а это означает, что ее проще и легче производить.

Стойка Макферсон - один из самых распространенных типов среди систем независимой подвески. Благодаря своей простоте он не занимает много места, что делает его идеальным вариантом для небольших и более компактных автомобилей.Простота конструкции также означает, что их легче производить и устранять неисправности, чем другие типы независимых подвесок.

2. Двойной рычаг

Как следует из названия, с колесом соединены два рычага в виде рычага. Каждый из них имеет разные монтажные позиции: одно у колеса и другое у рамы автомобиля. Поперечные рычаги в этой системе аналогичны поперечным рычагам стойки Макферсон, поскольку они также имеют винтовые пружины и амортизаторы.Существует несколько конфигураций подвески на двойных поперечных рычагах, но мы оставим это для более подробной статьи.

Одна замечательная особенность двойных поперечных рычагов - это увеличение отрицательного развала из-за вертикального движения верхних и нижних рычагов. В этом контексте внешнее колесо вашего автомобиля в поворотах сохранит оптимальный контакт с дорогой, что приведет к лучшему сцеплению с дорогой и управляемости. Это означает, что когда ваша машина наклоняется на одну сторону в повороте, колесо остается перпендикулярно дороге, что обеспечивает максимальный контакт шины с землей.

3. Многоканальный

Если в двухрычажной подвеске используются два рычага, соединенных с колесом и рамой транспортного средства, в многорычажной подвеске используются как минимум три боковых рычага и один или несколько продольных рычагов. Многорычажная независимая подвеска относительно дороже, чем две вышеупомянутые установки, а также более сложна и замысловата по своей структуре.Несмотря на это, это стало обычным явлением для современных автомобилей, установка которых включает в себя передние стойки Макферсона и многорычажную подвеску сзади. Однако из-за стоимости производства таких систем они в основном встречаются на более дорогих автомобилях или автомобилях, относящихся к категории премиум.

Благодаря большему количеству звеньев, подключенных к колесу, эта система подвески может двигаться более свободно, чем две другие, так как она может охватывать различные углы. Другое дело, что благодаря своей конструкции он предлагает больше возможностей для достижения различных углов установки колес.Вы можете найти многорычажные подвески на внедорожниках, седанах или спортивных автомобилях.

Какой тип лучше?

Что касается наилучшего типа, универсального решения не существует. Пикап, скорее всего, будет иметь заднюю подвеску с ведущим мостом и более неровную езду из-за его несущих способностей. Однако седан, ориентированный больше на комфорт, получит огромную выгоду от независимой подвески.Но есть и исключения. Некоторые пикапы оснащены прочной многорычажной задней подвеской, которая обеспечивает повышенный комфорт, но сохраняет ту же несущую способность. Другие автомобили могут быть очень удобными с полунезависимой задней подвеской. Все зависит от того, как производитель настраивает свои системы и конструирует шасси, чтобы приспособить каждую систему.

Однако есть также опасения, связанные с расходами. Многорычажная подвеска стоит дорого в производстве, как и двухрычажная подвеска.Это означает, что автомобиль, оснащенный такими системами, будет дороже купить. Между тем, система торсионных балок в настоящее время используется во многих пассажирских транспортных средствах, потому что стоимость производства таких систем значительно снижается благодаря меньшему количеству движущихся частей и сложности. При этом то, что автомобиль идет с торсионной балкой, не означает, что он не будет хорошо ездить. Опять же, все зависит от инженерной мысли, которую вложил производитель. Кроме того, любая экономия, сделанная производителем, приведет к более доступной цене для потребителя, если он находится в рамках бюджета.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. "

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что разрешили просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие "

Mehdi Rahimi, P.E.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какого-то неясного раздел

законов, которые не применяются

до «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация. "

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и легкий

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

"Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев "

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании оборудования "очень полезен.Модель

Тест потребовал исследований в

документ но ответы были

в наличии "

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. "

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

.

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. "

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материал был кратким и

хорошо организовано. "

Glen Schwartz, P.E.

Нью-Джерси

"Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Строительство курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. "

Юджин Брэкбилл, P.E.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор где угодно и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полное

и всесторонний "

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по моей линии

работ."

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

"Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

часовой PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал ."

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

Сертификат

. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по телефону

.

многие различные технические зоны за пределами

по своей специализации без

надо путешествовать."

Гектор Герреро, П.Е.

Грузия

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
