Нижняя мертвая точка — Энциклопедия по машиностроению XXL

Крайние положения поршня называют верхней мертвой точкой (ВМТ) и нижней мертвой точкой (НМТ). Ход поршня от ВМТ до НМТ называют тактом. Объем, описываемый поршнем за один ход, является рабочим объемом цилиндра, Кп = л ) 5/4 (D—диаметр цилиндра, S — ход поршня).  [c.178]

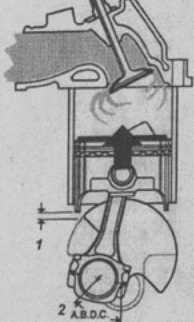

Фазовые углы назначают на основе анализа рабочих циклов машины. Например, в ДВС интервалы тактов принимают по положению поршня в предельных положениях в верхней и нижней мертвых точках (в. м. т. и и. м. т.), т. е. угол поворота коленчатого вала за время одного такта равен 180°. Моменты открытия и закрытия клапанов в ДВС называют фазами газораспределения. Они обеспечиваются кулачками на распределительном валу. Впускной клапан должен открываться до прихода поршня в в. м. т., т. е. с опережением на некоторый угол и, а закрываться с некоторым запаздыванием на угол 6 (рис. 18.5, Выпускной клапан открывается до прихода поршня в н. м. т., т.

е. с опережением на угол у, а закрывается с запаздыванием на угол р. Конкретные величины углов опережения и запаздывания зависят от марки двигателя. Например, для ВАЗ-2106 (1=12° 6 = 40° у = 42° р=10° для ЗИЛ-130 а = 31° 6 = 83° у = 67° р = 47°.  [c.486]


Поршень движется возвратно-поступательно от верхнего крайнего положения, называемого верхней мертвой точкой (ВМТ), до нижнего крайнего положения — нижней мертвой точки (НМТ). Расстояние между ВМТ и НМТ, равное двум радиусам мотыля 3 (кривошипа) R, называется ходом 5 поршня.  [c.188]

Рабочий процесс поршневого двигателя внутреннего сгорания заключается в следующем (рис. 12.1). Горючая смесь (смесь топлива с воздухом) сгорает в цилиндре двигателя 1 с повышением температуры и давления. Продукты сгорания, воздействуя на поршень 2, перемещают его из. крайнего верхнего положения (верхняя мертвая точка — ВМТ) в крайнее нижнее (нижняя мертвая точка — НМТ) (рис.

12.1, а).  [c.151]

Линия верхней мертвой точки (в. м. т.) наносится на индикаторную диаграмму при проведении опыта. На индикаторной диаграмме необходимо найти положение нижней мертвой точки (н. м.т.) (рис. 9.7). Так как длина развернутой индикаторной диаграммы составляет 360 мм и равна длине окружности барабана, то очевидно, что масштаб диаграммы вдоль оси ф равен 1 град/мм. Через ф обозначен угол поворота коленчатого вала, отсчитываемый от верхней мертвой точки (в. м.т.). Из этого следует, что вертикальная линия, соответствующая н. м.т., будет находиться на расстоянии 180 мм от линии в. м.т. это расстояние надо отложить вдоль оси ф.  [c.113]

Крайние положения порщня, при которых направление движения поршня изменяется на обратное, называются мертвыми точками у крышки цилиндра — верхней мертвой точкой (в. м. т.), у противоположной стороны — нижней мертвой точкой (н. м. т.).  

[c.110]

Одноступенчатый компрессор (рис. 1.26) представляет собой цилиндр I с охлаждающей рубашкой 3, внутри которого движется поршень 2. В крышке цилиндра имеются клапаны впускной 5 и нагнетательный 4. Поршень 2 имеет два крайних положения верхнюю мертвую точку (ВМТ) и нижнюю мертвую точку (НМТ). Рабочий объем цилиндра равен произведению расстояния между ВМТ и НМТ на площадь поршня. Объем Уо между поршнем в ВМТ и крышкой цилиндра называется мертвым объемом. Обычно Уо = = (0,04-0,10) П.  [c.51]

У многоцилиндровых двигателей на один общий коленчатый вал одновременно работают несколько связанных с ним поршней, движущихся в одинаковые моменты времени в противоположных направлениях. Крайние положения поршня называют мертвыми точками верхней мертвой точкой (в. м. т.) у крышки 3 цилиндра и нижней мертвой точкой (н. м. т.) в противоположном конце цилиндра. Объем Vi цилиндра двигателя, ограниченный с одной стороны крышкой, а с другой стороны — поршнем, находящимся в в. м. т., называют объемом камеры сжатия.

[c.70]


Таким образом, действительные индикаторные диаграммы (см. рис. 66) существенно отличаются от теоретических. В карбюраторных двигателях процесс сгорания происходит при переменном объеме, в связи с этим максимальное давление сгорания меньше, чем в теоретическом цикле. Индикаторная диаграмма имеет плавные очертания у верхней и нижней мертвых точек вследствие опережения зажигания, предварения открытия и запаздывания закрытия клапанов двигателя. В индикаторной диаграмме четырехтактного дизеля процесс сгорания топлива происходит при переменном давлении и, следовательно, мощность действительного двигателя ниже, чем теоретического.  
[c.161]

Дополнительные фазовые сдвиги могут вноситься и вследствие других причин. Одна из них, чисто кинематическая, вызывается отклонением мертвых точек плунжера пульсатора от фиксированных значений кривошипа Б зависимости от вывода амплитуды пульсатора. На широко распространенных гидропульсаторах фирмы WPM (рис. 13) верхняя мертвая точка уходит от первоначального положения на фазовый угол 5—10°, а нижняя мертвая точка на 20—25°.  [c.347]

Допустим, детандер отрегулирован так, что при движении поршня к нижней мертвой точке наполнительный клапан все время остается открытым. При осуществлении таким путем процесса наполнения 1—2 перемещающимся поршнем будет совершаться внешняя работа, пропорциональная давлению pi и ходу поршня. В нижней мертвой точке (точка 2 на рис. 26) наполнение прекращается, клапан Н закрывается и одновременно начинается выпуск газа из цилиндра открывается клапан В. Газ выходит в резервуар с давлением рг, причем давление при этом падает почти мгновенно от р до р2 , происходит выхлоп.  

[c.106]

При выборе пресса по каталогам необходимо учитывать, что приведенные в них данные относятся к положению кривошипного или эксцентрикового вала на расстоянии 15—25″» от нижней мертвой точки. В среднем положении кривошипного вала развиваемое прессом давление ниже допускаемого по каталогу. После выбора пресса по давлению необходимо проверить, удовлетворяет ли он требованиям по величине работы, используя для этого, например, приближенные формулы  [c.832]

Номинальное усилие пресс может развивать прп положении ползуна, близком к нижней мертвой точке. Для прессов отечественного производства принимают следующие значения номинальных углов для открытых прессов без зубчатых передач 40°, для открытых прессов с зубчатыми передачами 30°, для закрытых прессов 15—25° (большие значения относятся к прессам с меньшим ходом), для горячештамповочных прессов 5°.  

[c.62]

Удлинение фигурных диафрагм (по окружности). Приведенные величины являются максимальными и возникают в ткани зига вблизи поршня в нижней мертвой точке  [c.202]

С момента до момента tg, когда плунжер достигает нижней мертвой точки (н. м. т.), в надплунжерное пространство поступит топливо через отверстие постоянного сечения в количестве  [c. 45]

Поршень 3 двигателя совершает возвратно-поступательное движение в цилиндре от верхней мертвой точки ВМТ (на рис. 9.1, в — слева) до нижней мертвой точки НМТ (на рис. 9.1, в — справа). Его движение через шатун 4 и кривошип 5 (или элемент коленчатого вала) передается на вал б двигателя. Слева от поршня располагается камера сгорания (или рабочая камера). Двигатель также имеет два (принудительно управляемых) клапана 7 и 2  

[c.109]

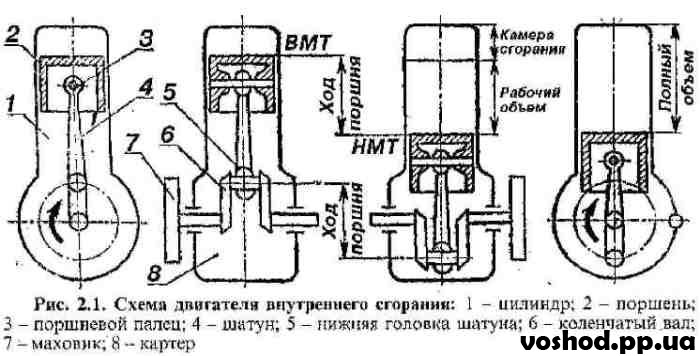

Нижняя мертвая точка (НМТ) — это положение поршня, когда он находится на минимальном расстоянии от оси коленчатого вала.  [c.11]

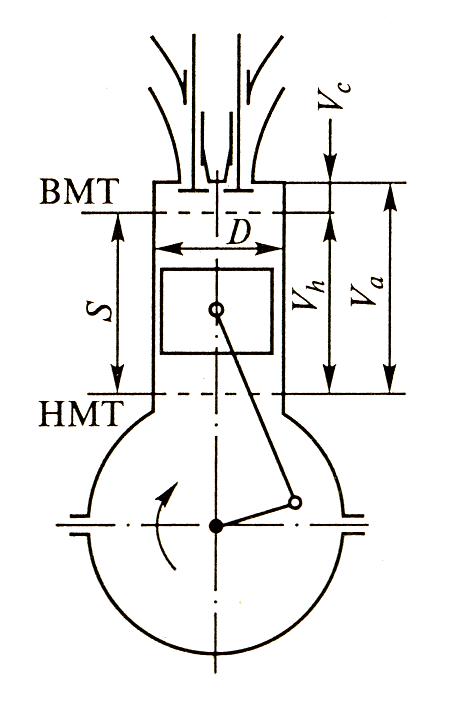

Расстояние между верхней и нижней мертвыми точками называется ходом поршня.  [c.11]

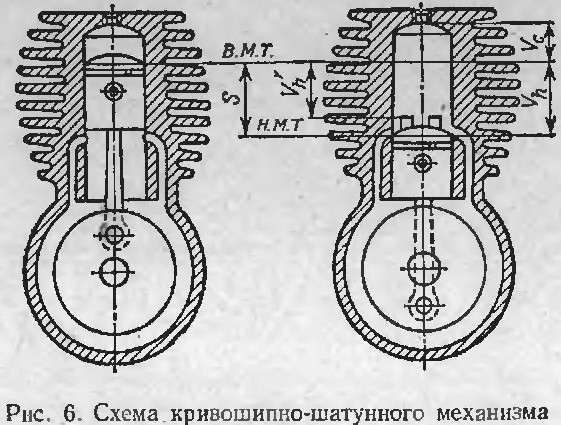

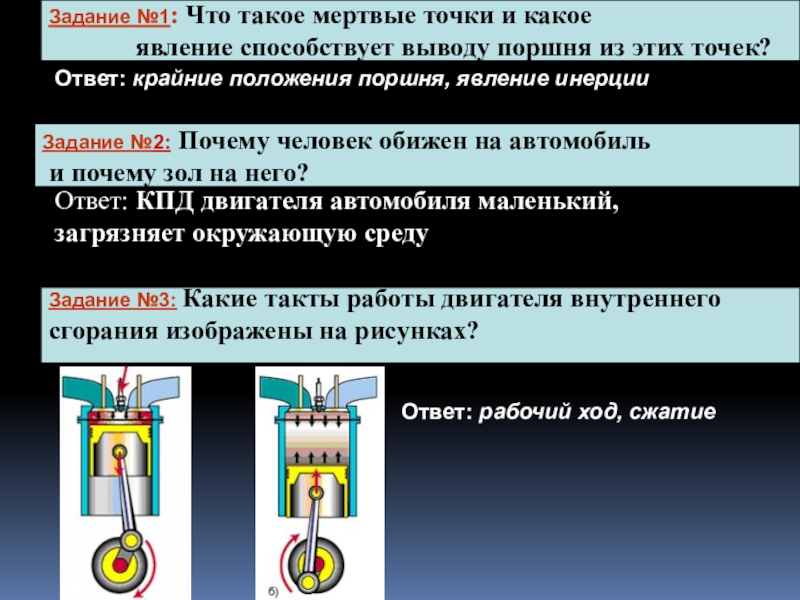

Во время такта сжатия (рис. 6, б) кривошип коленчатого вала совершает пол-оборота, заставляя поршень перемещаться от нижней мертвой точки к верхней. Оба клапана остаются закрытыми. При этом рабочая смесь сжимается и нагревается, распыленные частицы горючего испаряются, создаются благоприятные условия для сгорания рабочей смеси. В конце этого такта электрическая искра воспламеняет рабочую смесь. Во время такта расширения (рабочий ход) (рис. 6, в) рабочая смесь сгорает. При этом выделяется большое количество тепла, давление образующихся в цилиндре ra-  

[c.11]

Во время работы двигателя часть рабочей смеси и отработавших газов прорывается в картер через зазоры и неплотности поршневых колец. Кроме того, при движении поршня к нижней мертвой точке объем картера уменьшается, находящиеся в полости картера газы сжимаются и под их давлением масло может выжиматься наружу через соединения картера с крышками и сальники. Чтобы этого избежать, применена принудительная вентиляция картера.Для соединения внутренней полости его с атмосферой при движении поршня вниз и изоляции ее от атмосферы при движении поршня вверх предназначен сапун, который устанавливается в центральном отверстии крышки распределительной коробки. При избыточном давлении пружинка клапана сапуна сжимается и сапун пропускает газы в атмосферу.

[c.21]


Поз.З. Поршень приходит в нижнюю мертвую точку (точка С). Цилиндр целиком заполнен парами хладагента при давлении 4 бара, однако в компрессор на самом деле поступило только то количество газа, которое содержится в пространстве между точками В и С.  [c.33]

Поз.4. Поршень находится в нижней мертвой точке (точка С) и в компрессор поступило только то количество газа, которое содержится между точками В и С.  [c.33]

Теперь рабочее тело, находясь в горячей полости, получает тепло от трубчатого нагревателя и расширяется. Воздействуя на вытеснительный и рабочий поршни, расширяющееся рабочее тело заставляет их совместно перемещаться вниз, пока они не займут свое крайнее нижнее положение. В процессе между точками 3 и 4 совершается положительная работа. Точка 4 соответствует пребыванию обоих поршней в своих нижних мертвых точках. Рабочий поршень продолжает оставаться в этом положении, а вытеснительный поршень перемещается вверх, вытесняя расширившееся рабочее тело через систему нагреватель — регенератор — холодильник в холодную полость.

При этом рабочее тело отдает остаток своего тепла регенератору. В процессе 4— 1 объем остается неизменным, а давление падает. Так осуществляется цикл Стирлинга в том виде, как он показан на двух диаграммах состояния (рис. 1.15).  [c.26]

На практике проблема обеспечения синхронизации облегчается за счет канавок, профрезерованных в корпусе штока поршня. Когда поршень двигателя двойного действия находится около нижней мертвой точки, канавки открываются, обеспечивая рабочему телу проход в полость сжатия при достижении давлением рабочего цикла своего максимума. Имеющейся в системе  [c.172]

На тела или, в частности, на любые элементы конструкции двигателя, которые участвуют в ускоренном или замедленном движении, действует сила, которая передается на основание следовательно, эта сила нежелательна. К сожалению, данная проблема возникает в любом двигателе с возвратно-поступательным движением, будь то двигатель Стирлинга или двигатель внутреннего сгорания, поскольку поршень должен остановиться в верхней мертвой точке, затем разогнаться до максимальной скорости, замедлиться и вновь остановиться в нижней мертвой точке далее цикл повторяется. Связанный с поршнем шток также участвует в аналогичном движении, хотя обычно движение представляют в виде суммы возвратно-поступательного II вращательного движений.  [c.269]

Основные предположения, использованные в методе Шмидта, указаны в разд. А.4. Обозначения представлены в разд. А.5 и показаны на рис. А. 1. Угол поворота кривошипа отсчитывается от нижней мертвой точки горячего поршня по часовой стрелке. Температура регенератора принимается равной среднеарифметическому значению температур на концах полости переменного объема. Эту температуру можно определить и другими способами (разд. А.4.1).  [c.418]

При выборе пресса по каталогам необходимо учитывать, что приведенные в них данные относятся к положению кривошипного или эксцентрикового вала на расстоянии 15—25° от нижней мертвой точки. В среднем положении кривошипного вала развиваемое прессом давление ниже допускаемого по каталогу. После выбора пресса по давлению  [c. 63]

Эти процессы происходят во время движения поршня двигателя от верхней мертвой точки (в. м. т.) к нижней мертвой точке (н. м. т.) и наоборот. Путь, проходимый поршнем от одной мертвой точки до другой, называется ходом поршня, а процесс, происходящий внутри цилиндра за один ход поршня, — тактом. При движении поршня к н. м. т, в цилиндр поступает горючая смесь паров бензина с воздухом. Во время движения поршня к в. м. т. происходит выпуск, т. е. очистка камеры сгорания от отработавших газов.  [c.184]

Процесс резки металла обычно осуществляется в тот момент, когда ползун находится вблизи нижней мертвой точки. В этом случае вырубка заготовки (детали) происходит при минимальном заходе пуансона в матрицу, а это обусловливает получение сравни-  [c.55]

Поршневыми называются /возвратно-поступательные на сосы, у которых рабочие орга ны выполнены в виде поршня Эти насосы работают по прин ципу механического выталкива ния замкнутого объема пере качиваемой среды (рис. 11.6) Поршень, приводимый в дви жение через шатунно-кривошипный механизм, совершает в цилиндре возвратно-поступательные движения в пределах хода 5. При ходе поршня от верхней к нижней мертвой точке в цилиндре со стороны рабочей камеры создается вакуумметрическое давление. Перекачиваемая среда через всасывающий патрубок и сечение всасывающего клапана (при закрытом нагнетательном клапане) поступет в цилиндр. При обратном ходе поршня замкнутый в цилиндре объем перекачиваемой среды через сечение нагнетательного клапана и напорный патрубок выталкивается в напорный трубопровод.  [c.122]

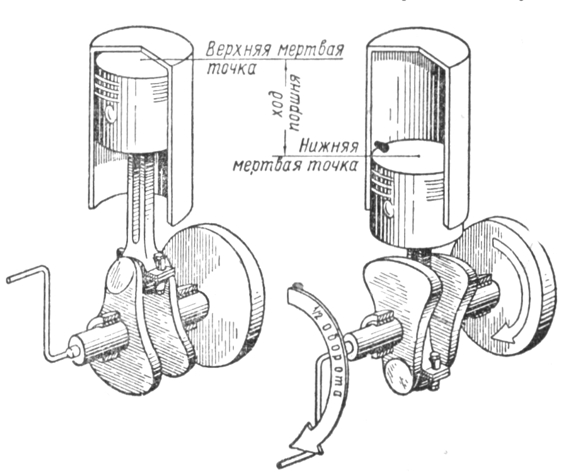

В возвратно-поступательном движении поршня различают два крайних положения верхнее и нижнее, в которых поршень меняет нанравление движения на обратное. Эти гюложения называются мертвылиг точками. Верхняя и нижняя мертвые точки (ВМТ и НМТ) показаны на рис. 9.1. Расстояние между мертвыми точками называют ходом тратя S, а перемещение поршня из ВМТ в НМТ пли наоборот — тактом. Внутренний объем цилиндра в пределах хода поршня называют рабочим объемом цилиндра или объемом, описываемым поршнем, и обозначают  [c. 67]

Противоположное положение поршня, при котором расст01яиие его от оси вала двигател достигает минимума, называется наружной мертвой Т01ЧК0Й или, применительно х вертикальным двигателям, нижней мертвой точкой.  [c.267]

Изменение направления движения поршня происходит в нижней и верхней мертвых точках. Положение поршня, при котором он максимально удален от оси коленчатого вала, называется верхней мертвой точкой (ВМТ). Положение поршня, при котором это расстояние достигает минимума, называется нижней мертвой точкой (НМТ). Расстояние меяеду указанными точками называется ходом поршня. Каждому ходу поршня соответствует поворот коленчатого вала на 180°. Объем, освобол[c.17]


Пространство в цилиндре, освобождаемое при, перемеш,ении поршня из ерхней мертвой точки в нижнюю мертвую точку, называется рабочим объемом цилиндра.  [c.11]

Во время такта выпуска, (рис. 6, г) цилиндр очищается от продуктов сгорайия. Коленчатый вал под воздействием накопившего энергию маховика совершает следующие пол-оборота, а поршень перемещается от нижней мертвой точки к верхней. В это время впускной клапан закрыт, а выпускной открыт. По мере перемещения поршня отработавшие газы выталкиваются из цилиндра.  [c.12]

Особенностью кинематической схемы КГШП, обеспечивающей жесткую связь между приводом и ползуном, является то, что при подходе шатуна к нижнему положению (нижней мертвой точке кривошипного механизма) при одном и том же моменте на кривошипном валу усил 1е на ползуне теоретически может расти до бесконечности. Рост усилия ведет к увеличению / деформации деталей пресса. При значительной перегрузке, например при резком охлаждении тонкого заусенца, ползун КГШП, не доходя до нижнего положения, останавливается и пресс может заклиниться.  [c.176]


Мёртвая точка — это… Что такое Мёртвая точка?

Мёртвая то́чка — одно из крайних положений поршня в цилиндре паровой машины или двигателя внутреннего сгорания, в момент его возвратно-поступательного движения. При остановке поршня в мёртвой точке, для начала движения требуется внешнее воздействие. Для предотвращения заклинивания двигателя в мёртвой точке применяются различные методы: применение нескольких цилиндров, мёртвые точки которых разведены на различные положения выходного вала; в паровозах с компаунд-машиной — специальные схемы парораспределения. Для сглаживания моментов прохождения мертвых точек при работе двигателя применяются маховики.

Существуют две мертвые точки:

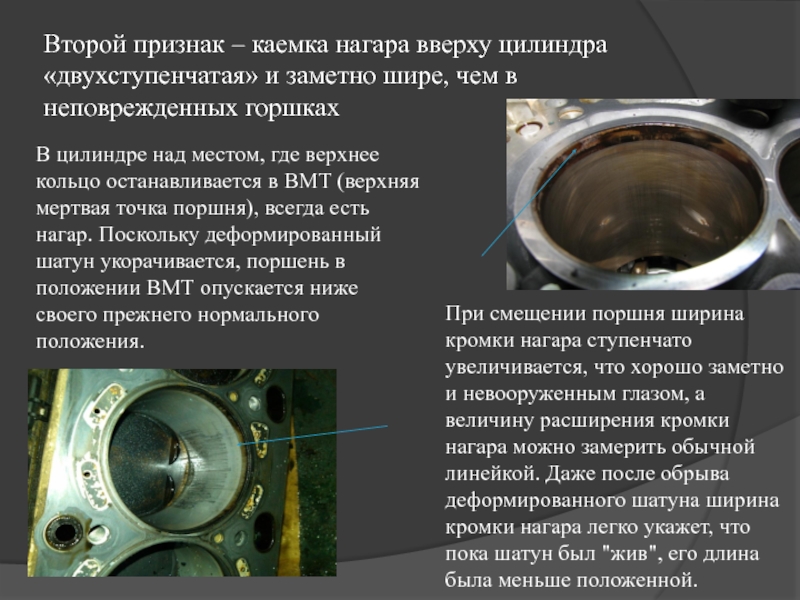

  • Верхняя мёртвая точка — положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (обычно верхнее положение поршня связанного в вертикальном кривошипно ползунковым механизмом (КПМ)). В этом положении при условии, что клапанный механизм системы газораспределения находится в стадии сжатия, создается максимальное сжатие газов в камере сгорания.
  • Нижняя мёртвая то́чка — положение поршня в цилиндре, соответствующее минимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала (обычно нижнее положение поршня связанного в вертикальном кривошипно ползунковым механизмом. Движения поршня ниже невозможно в связи с кинематикой КПМ.

Мёртвая то́чка — (биомед.) состояние организма при интенсивном выполнении физической нагрузки. Оно возникает через несколько минут после начала напряженной мышечной работы. Появляется неприятное ощущение, сопровождающееся одышкой, чувством стеснения в груди, головокружением, ощущением пульсации сосудов в голове, желанием прекратить работу.

Причина наступления «мертвой точки» состоит в том, что в начале тренировочного занятия необходимо некоторое время, чтобы сердечно-сосудистая система вышла на определенный уровень своего функционирования и смогла адекватно снабжать работающие мышцы кислородом. А при чрезмерной интенсивности начала тренировки возникает несоответствие между потребностями мышц в кислороде и возможностью сердечно-сосудистой системы адекватно обеспечивать организм кислородом. В результате с самого начала в мышцах накапливаются продукты распада и прежде всего молочная кислота. Соответственно, чтобы избежать состояния «мертвой точки» необходимо постепенно увеличивать интенсивность тренировочного занятия.

Если состояние «мертвой точки» все же наступило, то его можно преодолеть путем больших волевых усилий. Если физическая работа будет продолжаться, то это состояние сменится чувством внезапного облегчения, которое чаще всего проявляется в появлении нормального (комфортного) дыхания. Поэтому состояние, сменяющее «мертвую точку» называют «вторым дыханием». Появление «второго дыхания» означает, что организм адаптировался для выполнения физической нагрузки и способен удовлетворять работающие мышцы в их энергетических запросах.

Частый вопрос: Как определить верхнюю мертвую точку?

Придерживайте большим пальцем первое отверстие цилиндра свечи зажигания. Поверните двигатель (см примечание ниже), пока не почувствуете давление на большой палец. Это действует такт сжатия. ВМТ находится в верхней части этого поршня.

Как определить верхнюю мертвую точку первого цилиндра?

Если необходимо определить верхнюю мертвую точку для установки распределителя, то установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем выставьте метки зажигания. Верхняя мертвая точка поршня – это точка, через которую проходит каждый поршень при проворачивании коленчатого вала.

Как выставить верхнюю мёртвую точку?

Верхняя мёртвая точка

На маховике положение ВМТ поршня первого цилиндра обозначается либо запрессованным шариком, либо стрелкой, с надписью ВМТ. Выставить поршень в положение ВМТ можно, сопоставив отметку (шарик или надпись) со стрелкой-иглой в окне на кожухе сцепления.

Как определить Вмт первого цилиндра ваз?

Чтобы определить ВМТ первого цилиндра, нужно ротор распределителя направить в противоположную сторону от метки, расположенной на корпусе. Это значит, что поршень первого цилиндра будет находиться в верхней мертвой точке в такте выхлопа.

Что такое верхняя мертвая точка и нижняя мертвая точка?

мёртвая точка — крайнее положение поршня работающей поршневой машины, при котором его скорость равна нулю. Верхняя мёртвая точка соответствует наибольшему удалению поршня от коленчатого вала, нижняя наименьшему.

Как определить Вмт первого цилиндра на дизельном двигателе?

Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала. Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.

Как понять в каком цилиндре такт сжатия?

выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Выходящий воздух, вытолкнув пробку, укажет на начало такта сжатия в первом цилиндре.

Как найти мёртвую точку?

Придерживайте большим пальцем первое отверстие цилиндра свечи зажигания. Поверните двигатель (см примечание ниже), пока не почувствуете давление на большой палец. Это действует такт сжатия. ВМТ находится в верхней части этого поршня.

Как выставить Вмт на дизеле?

На дизельных двигателях (на большинстве) метка «ВМТ» нанесена на маховик, и он проградуирован (от 0-360 градусов). На блоке двигателя есть соответствующая риска. Прокручивая двигатель по ходу его вращения, совмещаем метку «ВМТ» на маховике с риской на блоке двигателя.

Что такое нижняя мертвая точка?

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Поршень наиболее приближен к оси коленчатого вала. В мертвых точках поршень меняет направление движения, и его скорость равна 0.

Что называют нижней мертвой точкой верхней?

Крайнее положение поршня в цилиндре, при котором расстояние его от оси вала двигателя является наибольшим, называется верхней мертвой точкой, сокращенно ВМТ, а другое крайнее положение поршня, при котором расстояние его от оси вала двигателя является наименьшим, называется нижней мертвой точкой (НМТ).
