Регулировка карбюратора на ваз 2107

Самым главным элементом в автомобиле считается двигатель, но вот на второе место можно поставить карбюратор. И именно этот элемент должен обеспечивать хорошую работу двигателю при любом режиме работы. На такие модели автомобилей устанавливали несколько видов карбюраторов, под разными названиями, и сейчас они пользуются большой популярностью.

Но стоит помнить, что все карбюраторы могут незначительно отличаться друг от друга. Ведь в этом узле подготавливается топливная смесь, которая в дальнейшем будет воспламеняться в камере сгорания. Теперь стоит отметить, что карбюраторы могут быть нескольких типов, мембранно-игольчатые и поплавковые. Но на ваз 2107 устанавливают именно такие карбюраторы. Регулировка устройства поможет сохранить работоспособность двигателя и других узлов автомобиля.

Содержание статьи

Когда следует проводить регулировку карбюратора на ваз 2107

  • Когда проводится плановое ТО автомобиля.
  • При плохом пуске устройства особенно актуально в холодное время года.
  • При нестабильной работе двигателя автомобиля.
  • Подергивания автомобиля при езде.

Конечно, все  работы можно проводить на месте, где установлен карбюратор, но лучше всего его снять с привычного места и проводить ремонтные работы.

И если произойдет хоть малейший сбой в системе, то могут произойти большие неприятности при запуске двигателя. Например, увеличится расход топлива, изменится поведение автомобиля, а также сразу снижается мощность. И чтобы всего этого не происходило, следует правильно и во время настраивать и регулировать карбюратор. Чтобы сэкономить деньги и время можно провести такие работы своими руками. Перед тем как начать ремонтные работы следует определить вид карбюратора установленного на автомобиль. А также заранее подготовить весь необходимый инструмент.

Из чего состоит карбюратор на ваз 2107

Карбюратор состоит также из нескольких узлов, и чтобы его правильно настроить, необходимо знать несколько основных:

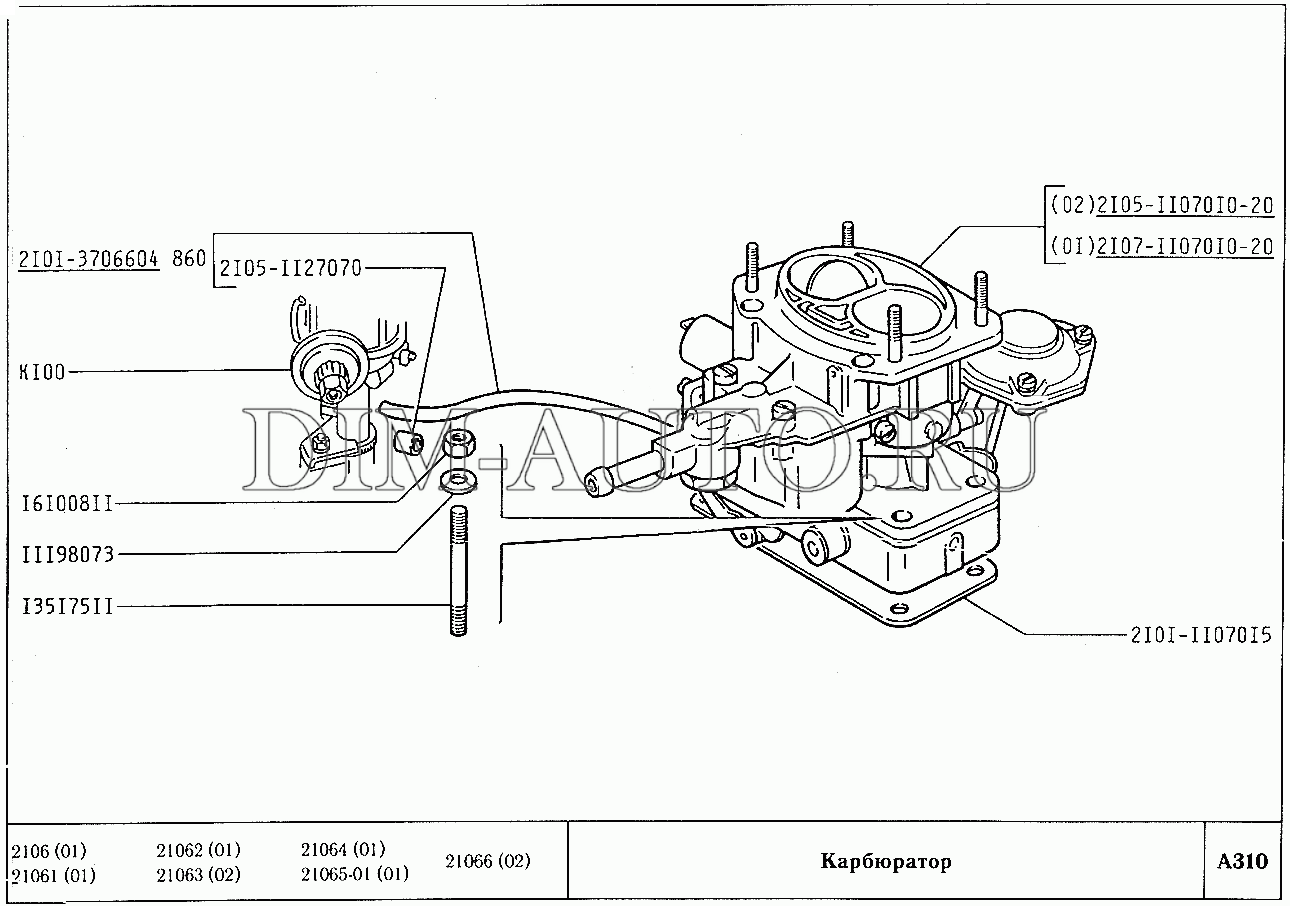

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН»
(вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  1. Камера с поплавком.
  2. Эконостат, служит обогатителем и располагается во второй камере сгорания.
  3. Холостой ход.
  4. Клапан на холостой ход.
  5. Дроссельная заслонка.
  6. Система дозатора.
  7. Переход из одной системы в другую.
  8. Отвод картерных газов.

Если знать все эти узлы, то можно самостоятельно провести ремонт, чистку и регулировку карбюратора на ваз 2107. Конечно, систем здесь гораздо больше, но представленных будет достаточно, для проведения ремонта своими руками. И перед всеми работами стоит запомнить, что именно представленные системы могут поломаться, и больше ничего, поэтому не стоит, лезь слишком глубоко.

Как чистить карбюратор на ваз 2107

Перед тем как проводиться  настройка и регулировка карбюратора на ваз 2107 необходимо провести внешнюю очистку. Для таких целей используют ацетон или специальное средство, которое выпускается в виде аэрозоля с кистью. Вначале снимают воздушный фильтр, карбюратор сверху затыкают тряпкой, это необходимо, чтобы очищаемая грязь не попала внутрь.

После этого на поверхность карбюратора наносят аэрозоль и выждать несколько минут, чтобы средство начало работать. И теперь при помощи кисти очищают всю поверхность карбюратора. Затем устройство обдувают сжатым воздухом, чтобы удалить остатки грязи и немного просушить поверхность.

Регулировка пусковой системы устройства

  • Чтобы настроить пусковую систему карбюратора на ваз 2107, следует снять воздушный фильтр, после запускают двигатель и вытягивают подсос.
  • Затем открывают заслонку, но не слишком широко.
  • Теперь можно добавить обороты, но всего лишь до 3,5 тысяч оборотов.
  • На этом этапе можно закрывать воздушную заслонку и отрегулировать частоту вращения.

Как отрегулировать карбюратор на ваз 2107

Для настройки карбюратора необходимо потратить определенное количество времени. И     тут не нужно торопиться, а работать по определенной инструкции. Также стоит определить, что дает регулировка карбюратора на ваз 2107. При более точной настройке улучшатся характеристики двигателя.

И для этого нужно:

  • в первую очередь устройство осматривают на наличие дефектов и поломок;
  • далее чистят и промывают деталь;
  • обязательно следует почистить специальный фильтр, который располагается в устройстве;
  • промыть камеру с поплавком;
  • воздушные жиклеры также чистят;
  • регулируют систему поплавка и пуск карбюратора.

Теперь стоит рассмотреть все эти этапы более подробно:

  1. Чтобы восстановить сетчатый фильтр необходимо провести следующие процедуры. Для этого используют бензонасос, то есть прокачивают карбюратор до тех пор, пока не закроется запирающий клапан. После этого его необходимо демонтировать и промыть с растворителем и тщательно высушить. Также здесь стоит учитывать, что если появятся провалы, это может послужить потерей мощности.
  2. Теперь приступают к очистке поплавковой камеры, для этого применяют обычную резиновую грушу. И после промывки устройство необходимо просушить, и тут нельзя использовать тряпки для протирания, так как остается ворс.
    И есть ситуации, когда забиваются жиклера.
  3. Не стоит забывать проверять запорную иглу, ее также прочищают при помощи груши. Эта процедура происходит на слух, чтобы определить, нет ли где пропусков воздуха, если проблема выявлена, то лучше сразу заменить корпус клапана или саму иглу.
  4. Чтобы отрегулировать систему поплавка необходимо проверить его положение, при смещении можно немного сдвинуть с помощью специального держателя. Но для этого сначала проверить, чтобы был закрыт клапан иглы. После этого можно выставлять поплавок и прокладку люка. Лучше всего добиться разрешимых размеров в 15 мм. Все эти процедуры можно проводить, как со снятым карбюратором, так и ремонтировать на автомобиле.
  5. Теперь следует отрегулировать пусковой системы, в этом случае также демонтируется воздушный фильтр, завести двигатель и убрать подсос, но не намного. Как уже ранее говорилось до 3,5 тысяч оборотов.
  6. После идет настройка холостого хода, то есть винт качества, его закручивают сначала полностью, а после этого делают несколько оборотов по часовой стрелке.
    Затем двигатель прогревают до необходимой процедуры и полностью убирают подсос, и слушать, как работает двигатель. Если он начинает глохнуть, то винт качества следует немного ввернуть в обратную сторону. Здесь главное помнить, что все работы с винтами следует проводить, когда в автомобиле холостой ход, иначе начнет открываться дроссельная заслонка.

Регулировка подсоса карбюратора

Если регулировка проведена неправильно, то она приводит к множеству проблем особенно в зимний период. При вытянутом подсосе автомобиль не будет держать обороты, и поэтому приходится постоянно надавливать на педаль газа. А у некоторых при таком же положении двигатель наоборот рычит, а это плохо сказывается на автомобиле в целом.

И все это первые признаки того, что подсос в карбюраторе неправильно настроен. Все эти проблемы легко исправимы, в первом случае необходимо тягу с нижнего положения переставить в верхнее. Для второго случая следует тягу немного загнуть, если обороты остались на прежнем уровне, то можно еще раз загнуть. Также стоит, помнить, что все должно быть за герметизировано, иначе может произойти неправильный подсос воздуха и при этом сразу нарушится смесеобразование.

Чистка сетчатого фильтра карбюратора

Для того чтобы провести данную процедуру следует полностью заполнить поплавочную систему. В этом случае должен закры

Регулировка карбюратора ВАЗ 2107 своими руками пошагово » НаДомкрат

Эксплуатационные характеристики силовых агрегатов транспортных средств во многом определяются качеством воздушно-топливной смеси, подготавливаемой и подающейся карбюратором. Не являются исключением и техника, собиравшаяся ранее на Волжском автозаводе. В случае возникновения сбоев в ее работе зачастую приходится выполнять техническое обслуживание и регулировку узлов своими руками.

Настройка карбюратора ДААЗ 2107 своими руками дает возможность сэкономить финансы и быстро подготовить автомобиль к поездке.

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

  • поплавковой и смесительной камерами;
  • поплавком;
  • воздушной и дроссельной заслонками;
  • фильтрующим элементом;
  • игольчатым клапаном;
  • дросселем;
  • жиклерами разных типов;
  • диффузорами;
  • эконостатом;
  • ускорительным насосом.

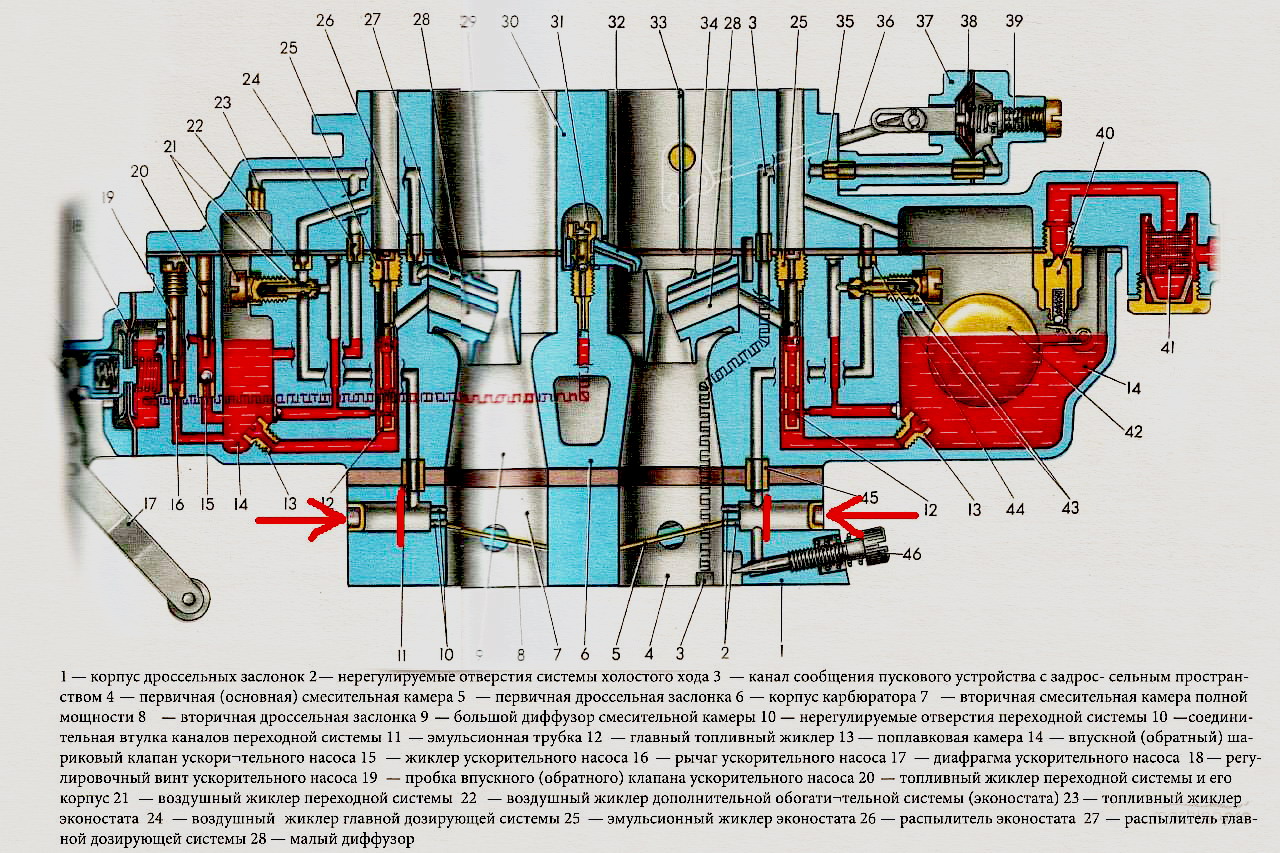

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Настраиваем карбюратор ДААЗ на ВАЗ 2107

Даже не очень искушенный в вопросе технического обслуживания своего железного коня владелец в состоянии понять, что возникшие в работе авто проблемы могут быть связаны с состоянием узла подачи горючего. Настройка карбюратора ДААЗ 2107 20 или агрегата 2107 без последнего индекса при этом не отличается сложностью.

Как можно определить, что следует обратить внимание на карбюратор:

  • ухудшаются динамические характеристики во время разгона;
  • нажатие на педаль газа сопровождается провалами в работе мотора;
  • возникают рывки при передвижении на одной передаче;
  • наблюдается появление выхлопных газов черного цвета;

  • затрудняется запуск силового агрегата;
  • на холостом ходу двигатель работает нестабильно;
  • мотор перестает работать без видимых причин.

Если рассматривается карбюратор ДААЗ 2107 1107010: устройство и регулировка этого механизма могут быть изучены любым автовладельцем. Для настройки узла совершенно не обязательно обращаться за помощью в специализированные сервисы. Все работы есть возможность выполнить самостоятельно.

Настройка ХХ — видео

Одной из наиболее распространенных задач, стоящих перед владельцами транспортных средств, является обеспечение устойчивости работы мотора на холостых оборотах. При этом горючая смесь максимально обеднена и уровень ОС находится на низкой отметке.

Для регулировки оборотов ХХ приходится задействовать винты, отвечающие за количество и качество (ВКЛ и ВКЧ) подаваемой воздушно-топливной смеси.

Перед началом проведения работ следует разогреть мотор до рабочей температуры (этот показатель составляет примерно 80 градусов). Прогрев можно осуществлять и настраивая карбюратор. Когда силовой агрегат не работает, оба упомянутых винта полностью закручиваются, после этого метиз, ответственный за количество смеси, ослабляется на 3 оборота, а второй винт откручивается на 4-5 оборота. Мотор опять заводится и при помощи варьирования степени закручивания ВКЛ устанавливаются обороты около 800. Для этого придется отслеживать показания тахометра. Затем, регулируя положение ВКЧ (происходит обеднение смеси), определяется, в каком его положении наблюдается падение оборотов агрегата и их неустойчивость. От этой отметки следует открутить винт качества на 0,5-1 оборот, немного обогащая топливо для обеспечения устойчивости работы на ХХ.

Убедиться, что настройка карбюратора ВАЗ 2107 ДААЗ была выполнена верно можно, попробовав нажать на педаль газа. Если обороты остаются в районе 800±50 об./мин., то регулировка выполнена верно.

Процесс можно выполнить два-три раза. Это позволит понять, что настройка холостого хода произведена.

Как осуществляется настройка карбюратора ДААЗ 2107 1107010 20, можно узнать в видео:

Регулировка поплавка видео

Поплавок необходим в карбюраторе для контроля за уровнем горючего в камере. Этот отсек состоит из:

  • непосредственно камеры с уплотнителем;
  • поплавка;
  • клапана;
  • поворотного стержня;
  • сливной пробки.

Поплавки, как правило, устанавливаются латунные или полимерные. Плавая на поверхности топлива, они способны поворачиваться и открывать или блокировать клапан, регулируя поступление жидкости.

Частой причиной неполадок в работе силового агрегата является переизбыток бензина в камере или, наоборот, его недостаточный уровень. Чтобы устранить проблему, необходимо произвести настройку игольчатого клапана и поплавка.

Технология проведения работ:

  1. Крышка карбюратора устанавливается вертикально.

  1. В этом положении необходимо измерить расстояние от поплавковой плоскости (в свободном положении) до уплотнителя. Его значение должно быть 6,5±0,25 мм. Для измерения можно воспользоваться линейкой или специально подготовленным шаблоном.

Можно в качестве шаблона, например, использовать сверло диаметром 6 мм (оно должно легко помещаться, не сдвигая поплавок, при этом должен оставаться небольшой зазор). Если расстояние не соответствует нормативу, придется провести регулировку, немного подогнув хвостик поплавка, который касается демпфирующего шарика.

На рисунке видно, что между сверлом и поплавком после регулировки образовался зазор около 0,5 мм.

  1. После этого измеряется величина полного хода поплавка. Поскольку свободный ход поплавка должен быть примерно 8 мм, расстояние между отведенным в крайнее положении поплавком и уплотнителем должно составлять 14±0,5 мм.

Если подходящего шаблона нет, рекомендуется для измерения использовать штангенциркуль. На фото видно, что требуемое расстояние немного меньше установленного на приборе уровня. Регулировка максимального открытия клапана производится отгибанием второго язычка, упирающегося в седло клапана.

Выполнив описанные процедуры по проверке и настройке поплавка, работы можно завершить и собрать карбюратор.

Наглядно процесс регулировки описан в видео:

Регулировка дроссельной заслонки: видео

Сбои в работе привода дроссельной заслонки карбюратора могут привести к снижению мощности и приемистости транспортного средства. Также из-за разрежения и ухода горючего из диффузора первой камеры велика вероятность повышения расхода бензина. В связи с этим оценка работы этого механизма и настройка в случае необходимости являются важной составляющей процесса регулировки карбюратора.

Выполнить настройку можно, не снимая карбюратора.

Порядок проведения работ:

  1. Необходимо измерить межцентровое расстояние между наконечниками тяги. Его величина должна составлять 80 мм. При необходимости один из наконечников с рычага снимается, для чего его достаточно поддеть отверткой. Вооружившись гаечным ключом на 8 мм, ослабляется контргайка, наконечник вращается, что позволяет изменить длину тяги.

  1. После установки тяги на штатное место и затягивания контргайки проверяется степень открытия заслонки. Для этого помощник должен нажать до предела на педаль газа (при утопленном «подсосе»).
  2. В случае, если дроссельная заслонка первой камеры не полностью открылась, у ее рычага есть дополнительный ход. В этом случае снимается наконечник продольной тяги с промежуточного рычага. Немного ослабляется контргайка, уменьшается длина тяги, она возвращается на место. Работа заслонки проверяется снова.
  3. Педаль отпускается, заслонка должна быть полностью закрыта (зазоры недопустимы). Если нужно, длина тяги увеличивается.

Если есть возможность снять карбюратор, также можно выполнить оценку работы заслонок и отрегулировать их.

  • Нажимая на рычаги, открываются и закрываются заслонки. Их ход должен быть плавным. Рычаги должны соприкасаться с упорами. Заслонки обязаны закрываться плотно.
  • Карбюратор (основание) нужно поднести к источнику света. Никаких зазоров видно не должно быть. Там, где заслонки прилегают, не должны наблюдаться нагар или след от их ударов.
  • Положение заслонок меняется регулировочными винтами, которые расположены на торцах карбюратора.
  • Переходные отверстия систем 1 и 2 камер должны находиться на возвышении от кромки заслонки примерно на 0,2…0,5 мм. В противном случае будет наблюдаться подтекание бензина, что слишком обогащает смесь.

Тонкости настройки дроссельных заслонок описаны в видео:

Настройка ПУ (пускового устройства)

Чтобы выполнить регулировку этого узла, необходимого для запуска холодного силового агрегата, нужно демонтировать карбюратор.

Как будет работать карбюратор, во многом зависит от того, как после срабатывания пневмокамеры будет приоткрываться дроссель 1 камеры и какой при этом образуется зазор воздушной заслонки. Первое значение устанавливается на уровне 0,9 мм (при помощи подгибания тяги), второе – вращательными движениями винта диафрагмы до того, как расстояние от края заслонки до стенки диффузора станет равным 5,5 мм.

Эти параметры практически не меняются во время эксплуатации автомобиля. Как правило, можно ограничиться их проверкой.

Для регулировки положения воздушной заслонки используется винт, ослабляя который, можно добиться большего ее открытия.

Зазор в дросселе первой камеры регулируется подгибанием тяги (изогнутой), для чего обычно используются плоскогубцы.

Данное видео дает полное представление о регулировке пускового устройства.

Как видно, настройка карбюратора ДААЗ 2107 1107010 достаточно легко производится своими руками.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

  • выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана. Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние.

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

  • внешняя очистка устройства;
  • визуальный осмотр узла, который может выявить некоторые проблемы;
  • демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
  • чистка воздушных жиклеров;
  • при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2017, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

Устройство карбюратора ВАЗ 2107

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

  • верхняя крышка;
  • средняя часть;
  • блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах. Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

  • Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

  • Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

  • мотор на холодную заводится и глохнет;
  • нет холостого хода, приходится подгазовывать;
  • возникают провалы при резком разгоне;
  • свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
  • увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

  • Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7.5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

  • Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

  • низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
  • грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

  • Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т.д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Читайте также

Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Карбюратор ОЗОН — настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

  1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
  2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
  3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
  4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
  5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
  6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Регулировка карбюратора Озон 2107

Функциональным предназначением карбюратора вообще, и модели «Озон», устанавливаемой на «ВАЗ» седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная ее подача в камеру сгорания цилиндров силового агрегата. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, предопределяющая оптимальные режимы работы автомобильного двигателя и его продолжительные межремонтные и эксплуатационные сроки.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автозавода седьмой модели. Конструктивной основой данной модели карбюратора, созданной в 1979 году, стало изделие «Weber», разработанное итальянскими автопроизводителями. Однако в сравнении с ним, «Озон» значительно улучшил такие важные эксплуатационные показатели, каковыми являются экономичность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Итак, эмульсионный карбюратор «Озон», это – двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

Наличием двух главных систем дозирования.

Отличной сбалансированностью поплавковой камеры (поз.2).

Оснащением второй камеры эконостатом (обогатительным устройством).

Наличием систем перехода между камерами и автономной системы холостого хода с электромагнитным клапаном.

Оснащением воздушной заслонки первой камеры механической системой управления, обладающей тросовым приводом.

Оборудование первой камеры ускорительным насосом (поз.13) с распылителем.

Наличие устройства отвода газов.

Оснащение изделия пневматическим приводом (поз.39) заслонки (дроссельной) второй камеры.

Оборудование устройством, открывающим заслонку в момент запуска двигателя, имеющее диафрагму.

Наличие штуцера, обуславливающего отбор разрежения, возникающего в процессе управления регулятором угла опережения зажигания.

Конструктивные элементы карбюратора «Озон» заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, позволяющим минимизировать последствия деформационных воздействий, температурных колебаний и повреждений механического характера.

Солидный диаметр топливных жиклеров обеспечивает устойчивую работу изделия даже при использовании некачественного топлива и в тяжелых эксплуатационных условиях. Одним из основных конструктивных недостатков карбюратора «Озон» является отсутствие экономайзера режимов мощности, что служит причиной невысоких динамических характеристик и низкой экономичности.

Принцип работы карбюраторов «Озон»

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Автомобиль ВАЗ 2107 является одним из наиболее распространенных представителей отечественной «классики». Хотя данные седаны уже не выпускаются, они активно эксплуатируются большим количеством автолюбителей. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такой машины.

Стоит отметить, что в автомобилях используются мембранно-игольчатые, поплавковые и барботажные карбюраторы. В нашей статье будет идти речь о регулировке поплавкового карбюратора ВАЗ 2107 от производителя «ОЗОН».

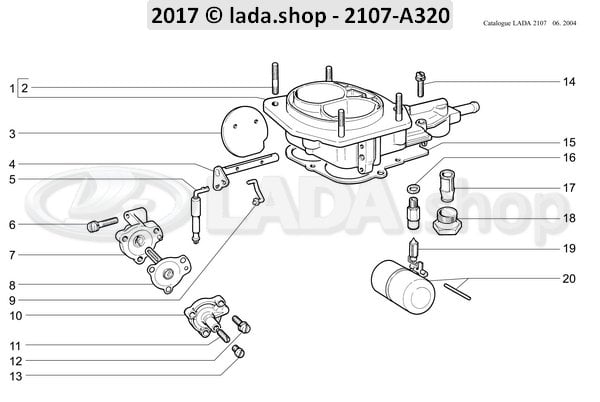

Устройство карбюратора ВАЗ 2107 (схема)

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

  • Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
  • Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
  • Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

  • поплавковая камера;
  • автономная система холостого хода;
  • система дозирования;
  • переходная система двух камер;
  • запорный клапан холостого хода;
  • дроссельная заслонка;
  • отделение отвода картерных газов;
  • эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

  1. Поддержка старта и прогрева мотора.
  2. Система эконостата.
  3. Поддержка стабильного уровня бензина.
  4. Ускорительный насос.
  5. Поддержка холостого хода двигателя.
  6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

  1. Сначала моем и очищаем наружную часть элементов карбюратора.
  2. Далее нужно проверить все элементы на предмет наличия видимых дефектов.
  3. Очень важно также удалить различные загрязнения фильтра.
  4. Затем моем поплавковую камеру.
  5. Обязательно надо почистить воздушные жиклеры.
  6. В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом, с помощью прокачки. Это приведет к закрытию запорного клапана, после чего надо отодвинуть верхнюю часть сетчатого фильтра, демонтировать клапан и очистить его с помощью растворителя. Для получения оптимального результата также рекомендуется применить сжатый воздух для того, чтобы продуть клапан.

Если вы решили отрегулировать карбюратор ВАЗ 2107 по той причине, что двигатель начал работать нестабильно, прежде всего, рекомендуем выполнить проверку сетчатого фильтра. Проблемы часто возникают из-за проблем в подаче горючего, которые могут быть вызваны засорением фильтра.

Для очистки дна поплавковой камеры запрещено применять тряпку. Это приведет к появлению волокон на дне, из-за чего жиклеры карбюратора засорятся. Для выполнения чистки применяют резиновую грушу, а также сжатый воздух.

Для проверки герметичности запорной иглы также используется груша, поскольку давление, которое появляется в результате сжатия данного предмета с помощью рук, приблизительно соответствует давлению бензонасоса. Во время установки крышки карбюратора необходимо проверить, установлены ли поплавки вверх. В процессе монтажа почувствуется значительное давление. В этот момент карбюратор ВАЗ 2107 необходимо прослушать, так как протечки воздуха недопустимы. Если вы заметили даже минимальную утечку, придется менять корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 – поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

  1. Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять). Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
  2. Настройка при закрытом игольчатом клапане. Открываем крышку поплавковой камеры и отодвигаем его в сторону. Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм. После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
  3. При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

Настройка пусковой системы

Для регулировки пусковой системы карбюратора ВАЗ 2107 надо демонтировать воздушный фильтр, запустить двигатель и вытянуть подсос. Воздушную заслонку следует открыть примерно на треть и добиться уровня оборотов в пределах 3,2-3,6 тыс. об/мин.

После этого опускаем воздушную заслонку и настраиваем частоту вращения на 300 меньше от исходной.

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Устройство карбюратора Ваз 2107

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Пора подбирать новые шины и диски? Лада Мастер советует посмотреть их на сайте сети гипермаркетов «Колесо».

Содержание:

Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.


Стандартный карбюратор ВАЗ 2107 типа Озон эмульсионного типа с падающим потоком топливо-воздушной смеси. В конструкции имеет две камеры—первичную и вторичную. На малых оборотах карбюратор использует только первичную камеру, которая снабжена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Главными системами карбюратора»Озон «можно назвать:

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Для того, чтобы не перелить свечи избыточным количеством смеси, воздушная заслонка соединяется с дроссельной и открывает ее на 0,7 мм. Этот зазор называют пусковым. Как только двигатель начинает «подхватывать», создается разрежение, которое через дроссельную заслонку передается на воздушную. Это осуществляется через вакуумную диафрагму, степень открытия заслонки можно регулировать соответствующим винтом.

Работа на холостом ходу

СХХ обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не трогаем педаль газа. Это довольно сложная система, и чтобы не превращать наш обзор в наукообразную диссертацию, скажем только, что на холостом ходу двигатель получает питание абсолютно автономно. То есть это карбюратор в карбюраторе. СХХ берет топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке, или колодце.

Вся настройка СХХ сводится к регулировке тремя винтами

  • винтом качества смеси, который отвечает за пропорцию воздуха и бензина на холостом ходу; при его завинчивании мы делаем смесь беднее, а при откручивании — богаче;
  • винт количества смеси влияет на обороты холостого хода и регулирует только количество смеси, попадающей в камеру сгорания на холостом ходу;
  • упорный винт дроссельной заслонки балансирует этот процесс.
Эконостат

Эконостат, несмотря на название, никакого отношения к экономии не имеет, скорее наоборот. Он служит для того, чтобы у двигателя на высоких оборотах не было недостатка в топливе и пропорция топливо/воздух соответствовала бы оборотам. Для этого он берет дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом он обогащает смесь на высоких оборотах и повышенных нагрузках двигателя.

Ускорительный насос

Это устройство нужно для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы. Попросту, когда вы резко нажимаете на газ, пытаясь произвести впечатление чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, и для резкого перехода в режим высоких оборотов топлива ему просто не хватит, ваша семерка заглохнет, и вы будете осмеяны, унижены и оскорблены.

Чтобы этого не случилось, вступает в работу ускорительный насос, который при помощи форсунки добавляет порцию топлива к номинальной, и двигатель справляется с резким переходом на высокие обороты. Вкратце, так.

Это основные системы карбюратора ОЗОН, который установлен на всех автомобилях ВАЗ 2107. Есть некоторые изменения в конструкции, которые были внесены за время производства автомобиля, но они носят не глобальный характер. Устройство достаточно надежно и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автолюбители не спешат менять Озон на более современные модели карбюраторов. Не спешите и вы, относитесь к карбюратору внимательно, тогда он проработает еще не один десяток лет. Не экономьте бензин, и удачи на дорогах!

«

Отличная статья 0

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным. Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей. ВАЗ-2107 - идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов.Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь - это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего смесь легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры.В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно очень долго спорить, что лучше - «Солекс» или «Озон».Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первой две смесительные камеры, оборудованные диффузорами. Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет соленоидный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Карбюраторы могут быть разных производителей и модификаций - регулировки практически у всех моделей не отличаются. Принцип здесь один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107.Карбюратор будет регулировать намного проще.

Настройка поплавка

Для начала настройки рекомендуется в первую очередь снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива. Максимальный уровень топлива будет в той камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок.Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если заданный размер не соответствует нормальному, произведите регулировку поплавкового язычка. Вынув поплавок из крышки или в другую струну, можно отрегулировать открытие игольчатого клапана. Шаблон, установленный внизу поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Карбюратор ВАЗ-2107 можно завести с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем приготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина - 5 мм.

Затем крышка заворачивается на место. У стартера есть шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки.В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая устанавливается на регулировочный винт. С его помощью вы сможете отрегулировать желаемый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор. Затем по часовой стрелке необходимо круто повернуть рычаг до упора.

С помощью проволоки проверяют зазор, который должен быть в пределах 0,7-0,8 мм.Если размер не совпадает, то его можно отрегулировать, согнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен быть установлен. Затем одной рукой придерживая рычаг управления дроссельной заслонкой, переместите его в свою сторону. Деталь будет установлена ​​в нормальное положение. Если есть несоответствия, то нужно придерживать заслонку одной рукой, а затем гаечным ключом открутить винт, удерживающий тягу.В результате этих действий механизм правильно встанет. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить

Как почистить карбюратор ВАЗ 2107?

Любое транспортное средство всегда должно работать бесперебойно и стабильно. А чтобы в этом убедиться, автолюбитель должен понимать, что происходит с его железным другом, и уметь устранять даже небольшие поломки. А если ваш ВАЗ-2107 во время поездки без видимой причины останавливается или даже заводится, возможно, причина поломки в карбюраторе.

Выхода из ситуации три - чистка, установка карбюратора ВАЗ-2107 или его полная замена. Но в любом случае следует знать, через какие этапы нужно пройти, чтобы его демонтировать. На самом деле все не так уж и сложно, как кажется на первый взгляд, и произвести замену, а возможно и тюнинг карбюратора ВАЗ-2107 можно самостоятельно.

В чем причина?

С этой проблемой сталкиваются не только владельцы «семерки». У всех, у кого автомобиль работает на карбюраторе, возникают проблемы с его чисткой.Но почему это происходит? А все дело в том, что вместе с бензином в двигатель попадает разная соринка и прочая грязь, что реально не увеличивает ресурс всей топливной системы и двигателя в целом. Поэтому необходимо проводить периодическое обслуживание топливной системы, а именно чистить карбюратор (модель 2107 не исключение), хотя бы раз в год.

Как снять и отремонтировать эту деталь? Пошаговая инструкция

Итак, прежде чем приступить к разборке, необходимо точно определить, где находится карбюратор 2107.Запчасть крепится под воздушный фильтр и имеет четыре болта, которые нужно открутить. Лучше делать это гаечным ключом. Далее отсоедините тросик газа и шланг подачи бензина. Когда карбюратор 2107-й модели уже практически не имеет соединительных механизмов, откручиваем пять верхних болтов, чтобы его можно было снять полностью. Затем снимите топливный жиклер и электромагнитный клапан с карбюратора.

Теперь возьмем небольшую отвертку и сами разберем ее. Механизм. Сначала выньте из него ось поплавков, а затем и все поплавки.Важно помнить, что этот процесс требует максимальной точности, иначе все извлеченные вами детали деформируются и больше не будут использоваться.

Карбюратор 2107-й модели, как и все остальные, имеет крышку, которую на этом этапе нужно снять. Оцените состояние прокладки. Если у него много повреждений, лучше поменяйте. Далее откручиваем 4 болта крепления крышки стартера и снимаем пробку топливного фильтра. Все, теперь карбюратор 2107 модели ВАЗ легко чистится.

Как мне помыться?

Для этого необходимо приобрести на рынке или в авто-магазине специальную жидкость, которая называется: «Для очистки карбюратора». Далее вся эта жидкость сливается в емкость (можно в маленькой кастрюльке), опускаем туда наш карбюратор модели 2107 и ... нет, не кипятим, а оставляем на 24 часа при комнатной температуре. Через сутки выньте очищенную деталь (очищающая жидкость, которую мы залили в бак, при этом должна стать темного цвета) и смочите ее бензином.Можно использовать обычный лист бумаги или картон. Затем протрите все тряпочкой и приступайте к сборке. Это делается в порядке, обратном разборке.

Lada riva / ВАЗ-2107 - Википедия, la enciclopedia libre

Википедия todavía no tiene una página llamada «Lada riva / vaz-2107».


Busca Lada riva / vaz-2107 en otros proyectos hermanos de Wikipedia:
Wikcionario (diccionario)
Wikilibros (обучающие / руководства)
Wikiquote (citas)
Wikisource (biblioteca)
Wikinoticias (noticias)
Wikiversidad (contenido académico)
Commons (изображения и мультимедиа)
Wikiviajes (viajes)
Викиданные (данные)
Wikiespecies (особые)
  • Comprueba si имеет указание на номер правильного искусства, в Википедии es el lugar donde debería estar la información que buscas.Si el título es righto, a la derecha figuran otros proyectos Wikimedia donde quizás podrías encontrarla.
  • Busca «Lada riva / vaz-2107» en el texto de otras páginas de Wikipedia que ya existen.
  • Проконсультируйтесь по списку произведений искусства на «Lada riva / vaz-2107».
  • Busca las páginas de Wikipedia que tienen обвязывает «Lada riva / vaz-2107».
  • Si ya habías creado la página con este nombre, limpia la caché de tu navegador.
  • También puede que la página que buscas haya sido borrada.

Si el artículo incluso así no existe:

  • Crea el artículo utilizando nuestro asistente o solicita su creación.
  • Puedes traducir este artículo de otras Wikipedias.
  • En Wikipedia únicamente pueden include enciclopédicos y que tengan derechos de autor Compatible con la Licencia Creative Commons Compartir-Igual 3.0. No son válidos textos tomados de otros sitios web o escritos que no cumplan alguna de esas condiciones.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
