Любой автомобиль сегодня оснащен педалями, не зависимо от применяемой коробки передач. Разница будет лишь в их числе. Существующие сегодня механические коробки, автоматы, роботы и вариаторы, отличаются конструкцией и способом перехода от одной передачи к другой. Но без педалей ни одна из них обойтись пока не может. Педали автомобиля облегчают управление.

Расположение

Располагаются педали в одинаковом порядке. Не зависимо от того механическая трансмиссия или автоматическая. Автоматы, роботы и вариаторы имеют две педали, вместо трех. Потому что, нет нужды в отключении сцепления.

Интересный факт: в автомобилях с правым рулем, которые гоняют по Японии и Великобритании, и иногда встречаются и у нас, положение педалей совпадает с привычными нам леворульными машинами. А не в зеркальном отображении, как некоторые могли представить.

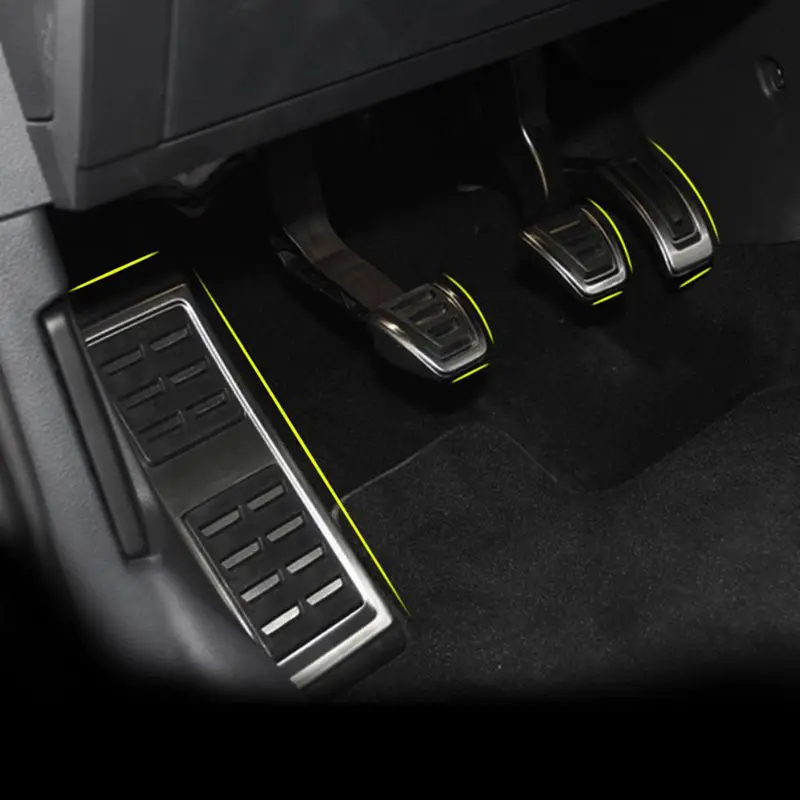

Машина с МКПП

Автомобили, оснащенные механикой имеют три педали. Расположение педалей механика имеет следующее.

1. Сцепление. Сцеплением управляет крайняя слева педаль. Выключение сцепления, облегчает переключение между ступенями и снижает нагрузку на детали коробки.

2. Тормоз. Педаль в середине, вызывает торможение автомобиля, и называется тормоз. Нажатие на нее, задействует тормозную систему машины, препятствуя вращению колес. При этом скорость снижается, вплоть до остановки.

3. Газ. Крайняя педаль с правой стороны, это газ. Нажатие на нее вызывает усиленную работу мотора и разгон машины. Скорость разгона напрямую зависит от усилия нажатия. Рекомендуется давить на нее постепенно, плавно.

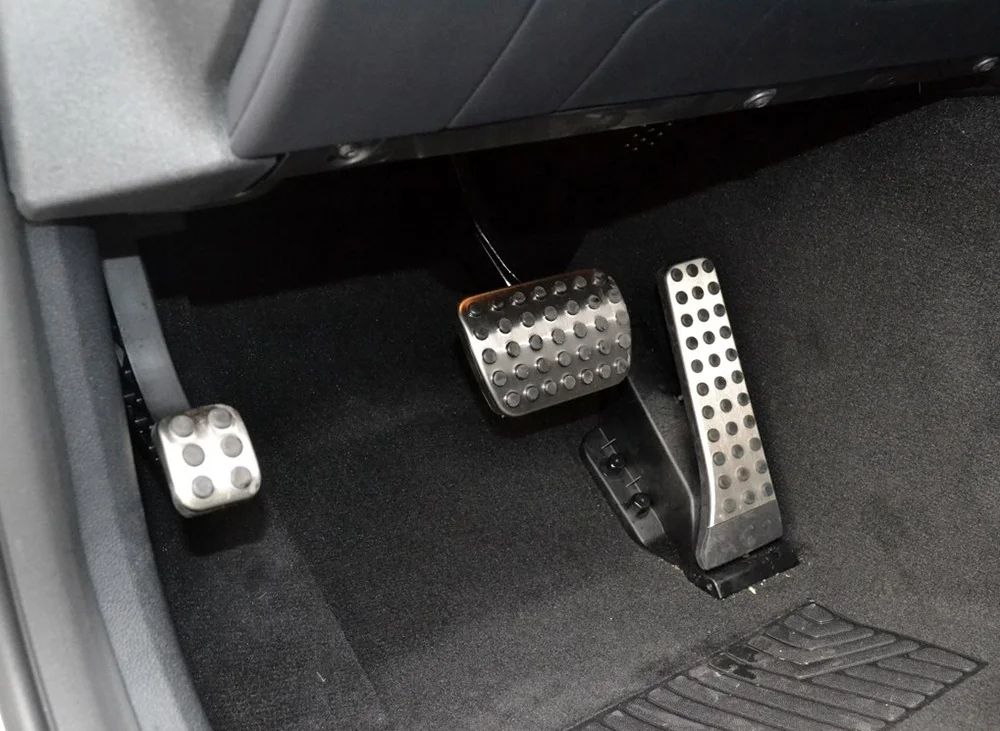

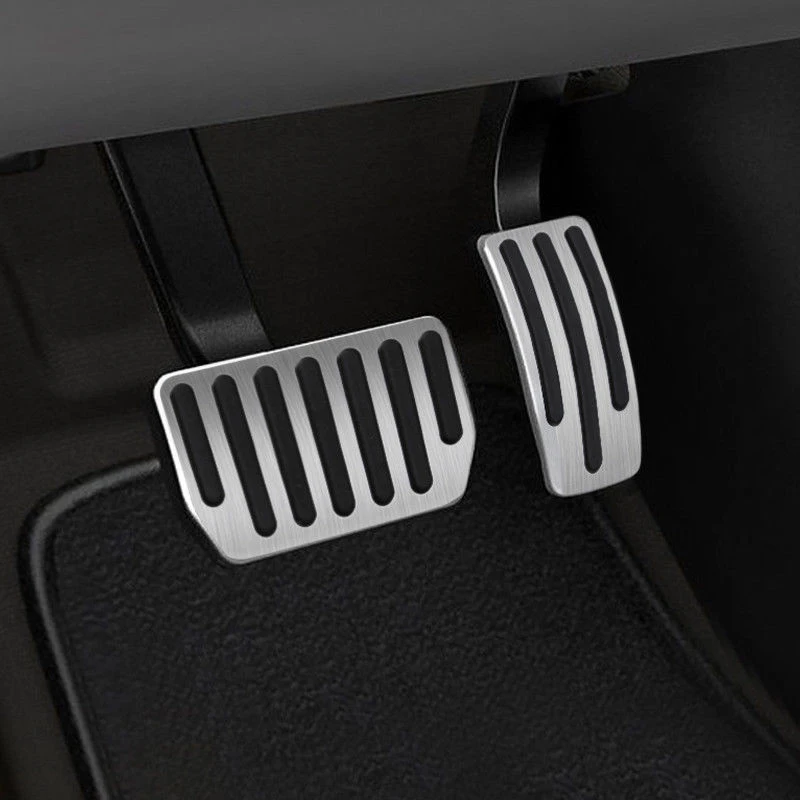

Машина с автоматикой

Педали в машине автомат всего две, потому что, отключение сцепления не требуется. Передачи переключаются автоматически.

1. Тормоз. Крайняя слева педаль будет тормозом. Она крупнее, чем в машине с механикой.

2. Газ. Педаль справа — газ.

Расположение педалей автомат такое же, как у механики.

Работа педалей механики

В автомобиле, имеющем механическую КПП, выключают ручной тормоз. Затем заводят двигатель. Для этого, ключ зажигания поворачивают в замке до упора. После этого нажимают сцепление, и переключаются на первую передачу.

После чего отпускают сцепление, и машина начинает двигаться. Далее, плавно выжимается газ, и по мере разгона переключаются передачи, после нажатия сцепления.

Передачи необходимо переключать как при разгоне, так и при снижении скорости. Переключаются ступени по порядку, чтобы не ломать коробку и не сбивать с ритма двигатель.

Газ, тормоз, сцепление – должны работать как одна команда, иначе появятся рывки, дерганье автомобиля, а мотор будет глохнуть. При неправильном или не последовательном переключении ступеней хрустит коробка.

Работа педалей автоматики

Управление автоматикой намного проще. Постоянно выключать сцепление нет необходимости, передачи сами переключаются в нужной последовательности, специальными муфтами.

Рычаг включает только режим «D», для движения вперед. Либо «R», для заднего хода автомобиля. Еще могут присутствовать режимы «P» — для длительной парковки и «N» — соответствующий нейтральной передаче у механики.

Нажатие газа, после запуска мотора, вызывает движение авто в нужном направлении. Воздействие на тормозную педаль передается тормозной системе и системам, обеспечивающим безопасность, например ABS. Устройство торможения гораздо сложнее, чем на механике.

Какой ногой нажимать

Залог безопасной езды – правильное нажатие педалей, той ногой, которой следует это делать.

Важное правило: Нажимать на педаль сцепления всегда надо левой ногой, а торможения и газа только правой.

Если условно поделить стопу ноги на три сегмента, это позволит точнее объяснить правило:

1. передняя часть ступни, как наиболее чувствительная, нажимает газ;

2. средняя часть, более твердая и сильная, на тормоз или сцепление;

3. пятка не используется, эта часть наименее чувствительная, и работать ей крайне неудобно.

Внимание: важным элементом управления педалями является обувь. Для управления машиной, нужна удобная обувь, в которой вы хорошо «чувствуете» педали. Обувь плотная и свободно сидящая на ноге.

Мягкая подошва некоторых кроссовок, снижает это ощущение, что не позволяет нажимать педали с необходимым усилием и повышает риск попадания в аварию.

Нельзя управлять машиной в туфлях с длинными каблуками (это касается женщин). Причиной аварии может быть попадание каблука под педаль тормоза, что не позволяет выжать ее до конца.

Есть любители поспорить о возможности нажатия тормоза левой ногой в авто, оснащенных автоматикой, ведь педали две. Тут вопрос удобства и привычки водителя. Привыкшему тормозить правой, переучиваться будет сложно, лучше оставить как есть, чтоб педали не перепутать.

Нажатие двух педалей

Случаются такие осечки и у любителей, и у профессиональных шоферов-нажимают одновременно газ и тормоз. Какие при этом возможны последствия:

• при одновременном нажатии газа и тормоза на механике, ломает сначала диски сцепления (накладки сгорают и рассыпаются, металл синеет и теряет прочность), затем шестерни коробки;

• для автомата – вообще смертельно, гидротрансформатор сгорает почти сразу;

• некоторые современные автоматы и роботизированные коробки имеют защиту от подобных нажатий. Реагируют на такую ситуацию, как на тормоз;

• подобная реакция предусмотрена для гоночных машин.
  Это позволяет гонщикам тормозить, не отпуская педали газ.

Вывод

Залог безопасной езды, это знание расположения педалей и умение их правильно нажимать, в зависимости от ситуации. Важна так же обувь. Перепутанные педали, или нажатые одновременно, могут обойтись потерей не только денег, но и жизни. А от того, какой ногой вам удобнее жать на педали, ничего не зависит, жмите как вам удобнее.

Автор публикации

Где находится педаль тормоза в машине автомат?

Основные режимы:

Данный режим используется на стоянке. Включать его можно только после полной остановки автомобиля на ровной поверхности. Переход в режим «Р» осуществляется до того, как будет отпущена педаль тормоза. После переключения мотор будет отсоединен от трансмиссии. Для блокировки используется дополнительная шестерня.

Важно: если использовать «Р» в движении, можно сломать фиксирующую шестерню, что чревато дорогостоящим ремонтом мотора. Также нельзя использовать описываемый режим без ручного тормоза автомобиля, при парковке на уклоне, превышающем 15 градусов

Также нельзя использовать описываемый режим без ручного тормоза автомобиля, при парковке на уклоне, превышающем 15 градусов.

Режим движения задним ходом. Активировать реверс можно только после полной остановки автомобиля. Перед начала движения назад, следует подождать примерно 1.5 секунды. Без нажатия кнопки-фиксатора на рукоятке АКПП из этого режима можно перейти только в нейтральный.

Нейтральная передача. В ней двигатель работает в холостую (не передает крутящий момент колесам). Как правило, нейтраль используется для кратковременных остановок. Крайне не рекомендуется включать нейтральную передачу до остановки машины. Также «нейтралка» используется во время буксировки автомобиля. При этом буксировка должна происходить на скорости не выше 45 км/ч (и непродолжительное время).

В этот же режим можно вернутся без снятия нажатия кнопки из режима «Драйв» при полной остановке.

«D», «D1», «D2», «D3»

Основной режим работы АКПП обозначается буквой «D». Езда на 4 передачах. В этом режиме, в зависимости от текущего нажатия педали газа, электроника сама будет осуществлять понижение или повышение передачи.

Режимы, обозначенные просто цифрами (1, 2, 3) или буквой «D» с какой-нибудь из цифр означает пониженные передачи. Соответственно в 3-ке коробка не будет переключаться выше третьей передачи. В 2-ке АКПП не станет переключаться выше 2-ой передачи.

Режим «D1» или «1» или «L» — это использование только первой передачи. Применяется в тех случаях, когда скорость авто не может превысить 25 км/ч. Данный режим ни в коем случае нельзя включать во время движения при большой скорости! В противном случае, может случится потеря управления и занос. «Единица» применяется также применяется в ситуациях, когда нужно на полную катушку использовать возможности автомобиля по торможению двигателем.

Учимся водить машину с механической коробкой передач

После того, как была произведена подготовка водительского места (настроено водительское сидение, боковые зеркала и зеркало заднего вида), можно приступать к ознакомлению с педальным узлом.

Автомобиль на механике оснащен тремя педалями: сцепление, тормоз и акселератор (газ). Педаль сцепления расположена слева, педаль тормоза посередине, а педаль акселератора справа.

• Педаль сцепления предназначена для передачи крутящего момента и плавного переключения передач. Причем переключать передачи можно только при выжатой педали сцепления. Водитель выжимает педаль сцепления быстрым нажатием, отпускает плавно, учитывая свободный ход сцепления до момента контакта диска сцепления с маховиком двигателя и начала движения транспортного средства. После того как автомобиль тронулся с места, необходимо дозированно нажать педаль акселератора и убрать ногу с педали сцепления.
• Педаль тормоза нажимается правой ногой и служит для торможения автомобиля. Усилие нажатия на педаль тормоза, в первую очередь, зависит от скорости движения и дорожных условий. Чем меньше скорость – тем меньше усилие.
• Педаль акселератора. Посредством педали акселератора водитель изменяет количество топливной смеси, попадающей в цилиндры ДВС, тем самым увеличивая или уменьшая скорость вращения коленчатого вала.

Соответственно, изменяется скорость движения автомобиля. Чем сильнее водитель давит на педаль акселератора, тем больше топливной смеси поступает в цилиндры двигателя, увеличиваются мощностные показатели ДВС.

Начинающий водитель должен запомнить, что при управлении автомобилем, оборудованным МКПП, правая нога переносится с педали газа на педаль тормоза и наоборот, а левая работает только с педалью сцепления. Исключением является применение спортивных техник управления, когда торможение может быть выполнено профессионалом левой ногой.

Рычаг переключения передач предназначен для изменения передач МКПП при движении автомобиля. Каждая ступень МКПП соответствует определенному скоростному режиму. При увеличении скоростного режима водителю необходимо включать повышающую передачу, а при снижении скорости, соответственно, включать понижающую передачу.

Как водить машину на механике: пошаговая инструкция

• Занимаем правильное положение за рулем автомобиля, проверяем положение рычага (должен быть переведен в нейтраль).
• Поворачиваем ключ в замке зажигания и заводим двигатель автомобиля.
• Далее правой нажимаем на тормоз, левой ногой выжимаем педаль сцепления и включаем первую передачу.
• Затем отпускаем тормоз, переносим правую ногу на газ и одновременно плавно отпускаем педаль сцепления.
• После того, как автомобиль слегка тронется, дозируем тягу педалью акселератора до момента начала уверенного движения автомобиля.
• После начала движения автомобиля полностью убираем ногу с педали сцепления и продолжаем нажимать на педаль акселератора с цель последующего набора скорости автомобиля.
• При достижении необходимого скоростного режима, рекомендованного для движения автомобиля на первой передаче, отпускаем газ, снова выжимаем сцепление и включаем вторую передачу. При этом сцепление уже можно отпустить немного резче, чем при старте на первой.
• При правильном выборе нужной передачи коробка будет переключаться без толчков и рывков.

Рекомендованные скоростные режимы на разных передачах:

• первая передача 0-20 километров в час;
• вторая передача 20-40 километров в час;
• третья передача 40-60 километров в час;
• четвёртая передача 60-90 километров в час;
• пятая передача 90-110 километров в час;
• шестая передача свыше 110 километров в час.

Вождение машины с механической коробкой передач: торможение

При плавном торможении или притормаживании водитель должен перевести правую ногу с педали газа на педаль тормоза, добиваясь снижения скорости автомобиля до необходимого уровня.

После чего, если нет необходимости полной остановки автомобиля, водитель должен выжать сцепление, включить передачу, соответствующему данному скоростному режиму и продолжить движение.

Как расположены педали в машине с «автоматом»

Расположение педалей в машине с коробкой «автомат»

На авто с АКПП (автоматом) отсутствует педаль сцепления, педали тормоза и «газа» расположены так же, как и на «механике», но для удобства педаль тормоза имеет больший размер. Концевой выключатель, расположенный на педали тормоза, у «автомата» устроен несколько сложнее – он служит не только для включения стоп-сигналов, информация о воздействии на педаль передаётся также и на ЭБУ двигателя и ABS, а также на различные другие системы активной безопасности (например, ESP).

Запуск двигателя блокируется, если на авто с «автоматом» не нажата педаль тормоза.

Запуск двигателя блокируется, если на авто с «автоматом» не нажата педаль тормоза. Трогание с места, по сравнению с «механикой», упрощается – достаточно перевести селектор в положение «D» или «R» (для движения задним ходом) и отпустить педаль тормоза. При трогании на подъём можно просто чуть сильнее нажать на «газ». В любом случае, авто назад не покатится, просто не будет двигаться вперёд, если сопротивление качению немного выше определённого значения. Немаловажной представляется и удобная посадка водителя – так, чтобы управление педалями не доставляло неудобств. Кроме того, педали желательно отрегулировать так, чтобы они располагались на одной высоте. Не забывайте и о безопасности – иногда бутылка из-под «минералки», закатившаяся под педали, становилась причиной аварии. Также и внимательно выбирайте салонные коврики – их рисунок может «цепляться» за обувь, что будет раздражать и отвлекать внимание. То же самое относится и к попаданию жевательной резинки или смазки на поверхность педалей. Как говорится, «в технике мелочей нет».

При выборе автомобиля покупатели обращают особое внимание на эргономику и удобство управления транспортным средством. Средствами управления можно считать не только руль, но также коробку передач и используемые в авто педали. При расположении педалей в автомобиле все автопроизводители придерживаются общепринятых стандартов.

Интересно и то, что на одинаковых машинах их количество может отличаться. Это напрямую зависит от того, какая именно коробка переключения передач предусмотрена в конкретной комплектации. На механике рычагов управления больше, на машинах с автоматом их меньше, поскольку потребность в одной из педалей исчезает.

Первые автомобили оснащались исключительно механическими трансмиссиями, что позволяло контролировать поведение машины, её скорость. Привыкшие к МКПП водители отмечают, что механика позволяет полностью чувствовать автомобиль, тем самым ощущать себя главным.

Затем появились автоматические коробки. Работа с ними стала куда проще. Да, многие могут утверждать, что механика является основой, и только такая коробка даёт возможность выжать из машины максимум. В настоящее время необязательно уметь работать с МКПП, если вы покупаете авто с коробкой автомат.

Рычаг переключения передач (кулиса)

Рычаг переключения передач (кулиса) — это орган управления транспортным средством, целью которого является более рациональное распределение крутящего момента от мотора к ведущим колесам автомобиля.

Он присутствует в автомобилях с:

• механической КПП,
• автоматической КПП.

Он может быть различного цвета и формы, но присутствует в любом автомобиле в том или ином виде. Данное устройство может называться селектором переключения передач. Благодаря ему автомобиль начинает свое движение.

Варианты размещения могут быть различными:

1. на рулевой колонке в виде рычага, расположенного сверху за рулевым колесом (такая компоновка присуща автомобилям североамериканского рынка),
2. на рулевой колонке, в виде под рулевых переключателей, которые находятся расположены за рулем, ближе к приборной панели,
3. на полу в центральном тоннеле, в виде ручки торчащей из пола или центральной консоли, расположенной между передними сиденьями.

Расположение основных органов управления автомобилем

Наименование параметра	Обозначение на рис.2.5	Значение
Смещение центра рулевого колеса от продольной плоскости симметрии сиденья водителя, мм	t	 30
Угол наклона плоскости рулевого колеса от горизонтали в вертикальной плоскости, °, не менее		15
Расстояние между краями педалей тормоза и сцепления, мм, не менее	F*	100
Расстояние между краями педалей тормоза и акселератора, мм, не менее	E*	50
Расстояние от левого края педали сцепления до левой боковой стенки кабины, мм, не менее	G*	120
Расстояние от правого края педали тормоза до правой боковой стенки кабины, мм, не менее	K*	150
Расстояние от правого края педали акселератора до правой боковой стенки кабины, мм, не менее	S*	25
Осевое смещение левого края педали тормоза от продольной плоскости симметрии сиденья водителя, мм, не более	i	75

Рис. 2.6. Расположение педалей управления легковым автомобилем:

а — общее расположение основных органов управления; б — три педали — трансмиссия со ступенчатой коробкой передач; в — две педали — автоматическая трансмиссия (численные значения параметров см. в табл. 2.4)

Таблица 2.4

Обозначение на рис.2.6	Значение в зависимости от трансмиссии, мм
	Со ступенчатой коробкой передач		Автоматическая
	максимальное	минимальное	максимальное	минимальное
E	100	50	100	50
F	–	50	–	–
G	–	50	–	–
H	–	130	–	130
J	–	160	–	120

Для определения положения основных органов управления легковым автомобилем относительно точки R можно пользоваться данными, приведенными на рис.

2.7, где штриховкой выделены целесообразные зоны: зона 1 – для точки В — пятки (располагается на уровне пола), зона 2 — для точки А — условной точки приложения усилий ноги водителя к педалям, зона 3 — зона расположения рулевого колеса, зона 4 — допустимая зона расположения рулевого колеса, зона 5 — зона вероятного расположения глаз водителя.

После определения геометрических параметров рабочего места водителя можно скомпоновать место для посадки пассажиров легкового автомобиля, располагающихся на заднем сиденье, поскольку пассажир размещается аналогично водителю, за исключением органов управления (рис. 2.8, где: 1 — ковер; 2 — задняя сторона сиденья водителя; 3 — кожух колеса; 4 — пол; 5-уровень сжатой подушки сиденья).

Для больших комфортабельных легковых автомобилей при компоновке посадки пассажиров используют двухмерный посадочный манекен 95-го уровня репрезентативности, а для небольших автомобилей часто применяют манекен 50-го уровня репрезентативности.

Толщина спинки переднего сиденья назначается ориентировочно: от 60… 80 мм для небольших автомобилей и до 100… 120 мм для больших. Необходимо предусмотреть свободное пространство под передним сиденьем, куда пассажир смог бы поместить переднюю часть стоп.

Рис. 2.7. Зоны легкового автомобиля	Рис. 2.8. Размещение пассажира

Для обеспечения удобной посадки водителя и пассажиров в автомобиль необходимо, чтобы дверные проемы имели достаточные размеры и рационально располагались относительно сидений.

Чтобы обеспечить удобную рабочую позу для водителя небольшого роста, на месте водителя (для легковых автомобилей) размещается посадочный манекен 10-го уровня репрезентативности. Для получения удобной рабочей позы сиденье смещается, обычно вперед и вверх. Величина и направление необходимого смещения определяют диапазон регулирования положения сиденья. Применяемые направления регулировочных смещений сиденья показаны на рис. 2.9.

Для грузовых автомобилей диапазон регулирования продольного положения сиденья водителя должен быть не менее 100 мм (при подрессоренном сиденье — 150 мм), вертикального — не менее 60 мм.

На большинстве легковых автомобилей и на многих грузовых (а также и на автобусах) применяются гнутые ветровые стекла. Они могут иметь различную форму, но в ее основе обычно лежит цилиндр или конус (рис. 2.10). Часто используют стекла, имеющие в средней части цилиндрическую форму, а в боковых — коническую.

После выбора расположения и формы ветрового окна появляется возможность определения параметров обзорности автомобиля.

Под обзорностью понимают конструктивное свойство автомобиля или трактора, характеризующее объективную возможность и условия восприятия водителем визуальной информации, необходимой для безопасного и эффективного управления автомобилем.

Обзорность через ветровое стекло определяется условными зонами А и Б на наружной поверхности стекла автомобиля. При этом нормативная зона А располагается внутри нормативной зоны Б непосредственно перед водителем. Нормативное поле обзора П — условное поле передней обзорности в 180°-ном секторе, расположенном между горизонтальной плоскостью, проходящей на уровне глаз водителя (верхняя граница поля), и тремя другими плоскостями, составляющими в совокупности нижнюю границу поля.

Расположение нормативных зон на ветровом стекле показано на рис. 2.11.

Рис. 2.9. Возможные направления смещения сиденья водителя при регулировках: а — в горизонтальном направлении; б — по наклонной траектории; в — по дугообразной траектории; г — раздельная в горизонтальном и вертикальном направлениях; д — раздельная в продольном, вертикальном направлениях и по углу наклона

Рис. 2.10. Ветровые окна:

а — с цилиндрическим стеклом; б — с коническим стеклом

Рис. 2.11. Расположение нормативных зон А и Б переднего окна и нормативного поля обзора П:

1 — граница прозрачной части левого бокового окна; 2 — левая боковая стойка переднего окна; 3 — контур очистки переднего окна; 4 — граница нормативной зоны А; 5 — граница нормативной зоны Б; 6 — граница прозрачной части переднего окна; 7 — правая боковая стойка переднего окна; 8 — граница прозрачной части правого бокового окна; 9 — следы от плоскостей, являющихся границами нормативного поля обзора П

Нормативная зона А должна очищаться практически на 100 %, нормативная зона Б — на 80 % (для некоторых случаев — на 70 %).

В нормативном поле обзора П не должно быть непросматриваемых зон, кроме создаваемых стойками окон и рамками поворотных форточек, зеркалами заднего вида, деталями стеклоочистителей.

Каждое автотранспортное средство должно быть оснащено зеркалами заднего вида, позволяющими водителю при обычной рабочей позе наблюдать дорогу позади транспортного средства и с боков от него. На рис. 2.12 показано поле обзора через внутреннее зеркало заднего вида легкового автомобиля, а на рис. 2.13 и 2.14- поля обзора через наружные зеркала заднего вида.

Рис. 2.12. Поле обзора через внутреннее зеркало заднего вида: 1 — окулярные точки водителя; 2 — поле обзора на уровне дороги

Рис. 2.13. Поле обзора через наружные зеркала заднего вида: 1 — окулярные точки водителя; 2 — правое внешнее зеркало заднего вида; 3 -левое внешнее зеркало заднего вида; 4 — поле обзора на уровне дороги

Рис. 2.14. Поле обзора через наружные зеркала заднего вида грузовых автомобилей: 1 — окулярные точки водителя; 2 — правое внешнее зеркало заднего вида; 3 -левое внешнее зеркало заднего вида; 4 — поле обзора на уровне дороги
