Переделка гура на мтз 82 на цилиндр: Установка дозатора на МТЗ 80, МТЗ 82 с мостом старого образца

с рулевой колонки на дозатор

Статья обновлена 07.07.2019

Продукция Минского тракторного завода пользуется заслуженной популярностью благодаря превосходным рабочим характеристикам и неприхотливости в обслуживании. Переделки МТЗ позволяют значительно улучшить конструкцию техники, сделать её более эффективной в работе. Одним из самых популярных вариантов представляется установка насоса-дозатора, что позволяет упростить управление трактором.

Устройство дозатора

Желая выяснить, как осуществляется переделка рулевого на дозатор МТЗ 80, необходимо более подробно ознакомиться с устройством этой важной детали. Насос дозатор отличается сложной конструкцией, включающей в себя сразу несколько основных элементов. Это гидравлический распределитель, который включает в себя золотник, уплотнительные кольца и прочие вспомогательные комплектующие.

Дозатор состоит и из других важных элементов:

• клапан обратного, а также предохранительного типа;
• противоударное устройство, а также приспособление для очистки;
• штифт и винт, используемый для регулировки;
• центрирующий механизм пружинного типа, ротор, статор и карданный вал;
• крепежные элементы, крышка и система клапанов;
• нагнетательная и сливная магистраль.

Переделка рулевого на МТЗ

Особого внимания заслуживает клапанный механизм, который необходим для перемещения масляной жидкости в гидросистеме при возникновении аварийных ситуаций. Противоударные аналоги используются для поддержания оптимального давления в системе и его регулировки по мере необходимости.

Принцип действия

Если мастера интересует переделка рулевой колонки на дозатор трактора МТЗ, необходимо изучить принцип работы этого элемента. Он довольно прост и позволяет значительно упростить эксплуатацию тракторной техники, усилить действие гидравлической системы. Подобного рода элемент оказывает воздействие на механизм управления МТЗ, после чего активизируется подача жидкости к цилиндру. За счет этого удается усилить действие механизма, сделав управление проще. При отсутствии усилий по отношению к системе управления насос перенаправляет циркулирующую по системе жидкость к сливу, что позволяет исключить воздействие детали.

Переделка рулевой колонки

Планируя модифицировать систему рулевого управления МТЗ, следует помнить, что переделка ГУР представляется довольно сложной задачей, для успешного решения которой потребуется иметь при себе все необходимые комплектующие, а также некоторый опыт. Для успешной замены штатной системы на усовершенствованный аналог потребуются следующие детали:

• монтажный кронштейн;
• усиленная тяга, а также 2 рычага;
• гидроцилиндры для моста;
• насос-дозатор;
• каналы, способные выдержать высокие показатели давления;
• специальный переходник.

С целью увеличения проходимости можно снабдить конструкцию краном блокировки дифференциала, который потребуется приобрести отдельно. Это позволит трактору оставаться управляемым на сложных участках пути за счет своевременной блокировки редуктора.

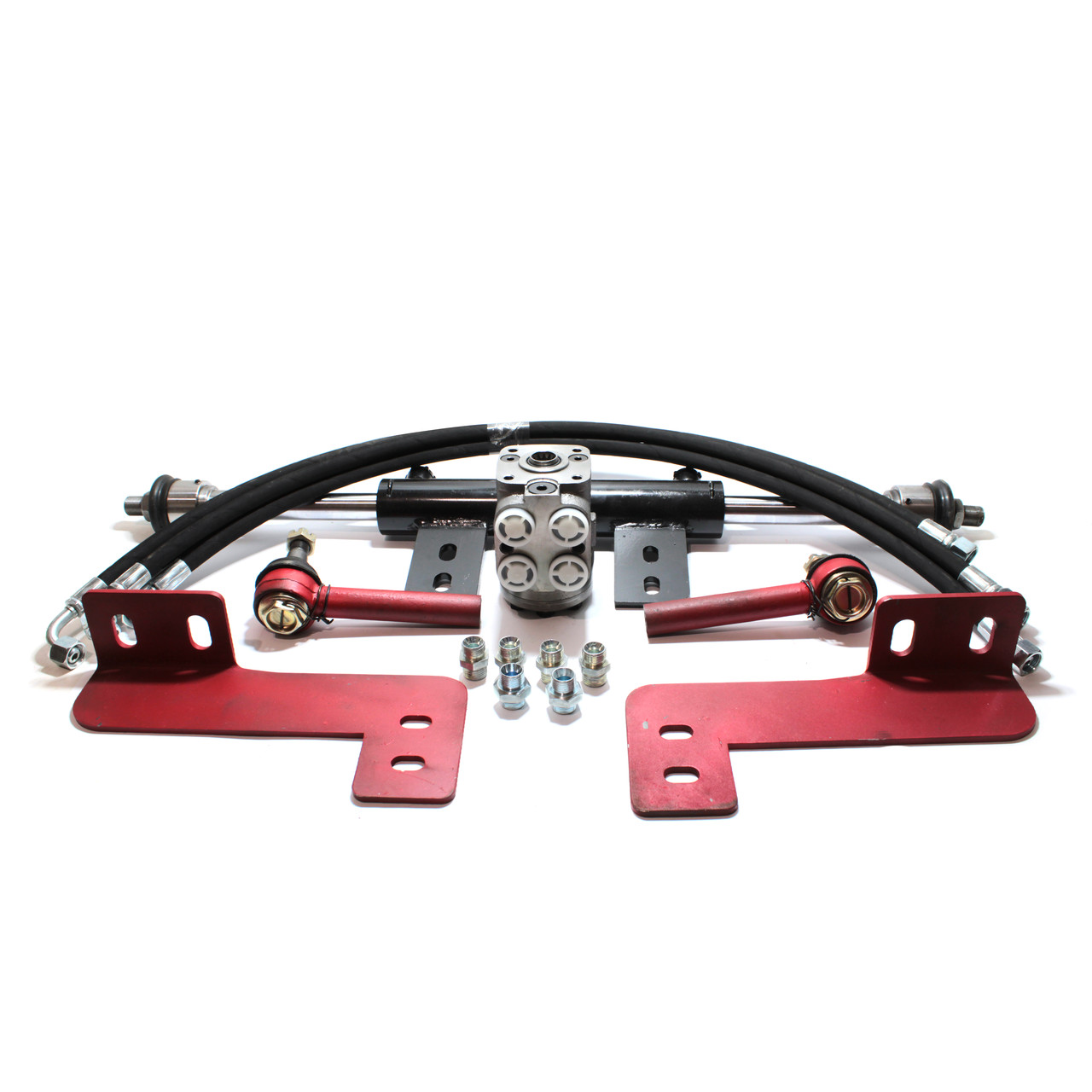

Комплект оборудования для рулевого управления

Установка и регулировка

Разобравшись с устройством подобного прибора, его назначением и принципом работы, целесообразно приступать непосредственно к монтажу насоса-дозатора, а также переделке ГУР на МТЗ. Для начала потребуется демонтировать коробку ГУР, которую также именуют распределителем. Сделать это можно, сняв предварительно рычаги управления, пластины с пыльниками, а также уплотнители. Далее следует отвинтить крышки и вытащить золотники, после чего придерживаться следующего алгоритма действий:

1. Заменить подшипники в системе на новые, если установлены аналоги с высокой степенью износа.
2. Демонтировать червячный механизм.
3. Установить на его место вал насоса-дозатора.
4. Прикрутить сам насос, используя крепежные элементы.
5. Проверить работу насоса, после чего подсоединить его к гидросистеме.

Следует помнить о том, что все прочие элементы, предусмотренные в комплекте гидрообъемного рулевого управления, должны быть установлены заблаговременно, до монтажа насоса.

Выяснив, как устанавливается подобного рода узел, необходимо научиться регулировать его для оптимальной работы. С этой целью механизм демонтируется, зажимается в тисках и опускается, после чего с него сливаются остатки технической жидкости. Далее следует выполнить следующие манипуляции:

1. Провернуть вал, используя гаечный ключ.
2. Нажать на вал золотника, покачать сошку. При выявлении неправильного положения люфта потребуется настроить его, используя подшипники.
3. Выправить гайку, предназначенную для регулировки в паз картера, после чего провернуть её до исчезновения зазора.
4. Измерить момент проворачивания, используя динамометр. Максимально допустимый показатель составляет 1 кгс.
5. Установить крепежную гайку в паз.
6. Используя сошку, убедиться в отсутствии зазора между деталями зацепления.

Таким образом можно без труда осуществить регулировку узла, поддерживая показатели его работы в оптимальном состоянии. Подобные манипуляции необходимо осуществлять регулярно, поскольку при интенсивной эксплуатации положение механизмов быстро нарушается.

Заключение

С целью улучшения трактора МТЗ его владелец может установить насос-дозатор, заменив штатный ГУР на систему объемного рулевого управления, что позволит значительно улучшить конструкцию транспортного средства, его управляемость. Выполнить подобные манипуляции можно самостоятельно, при наличии необходимых элементов и опыта работ.

Читайте еще:

Переоборудование и модернизация трактора : Комплект переоборудования рулевого управления МТЗ-82 насосом дозатором (гидроруль вместо ГУРа)

Комплект переоборудования рулевого управления МТЗ-80 насосом дозатором (гидроруль вместо ГУРа)Комплект переоборудования рулевого управления Т-25

Вернуться к: Переоборудование и модернизация трактора

МТЗ-82

Позвонить для запроса цены

Артикул: МТЗ-82

Задайте вопрос по этому товару

Описание

Существует несколько основных возможных способов комплектования ГОРУ МТЗ-80/82

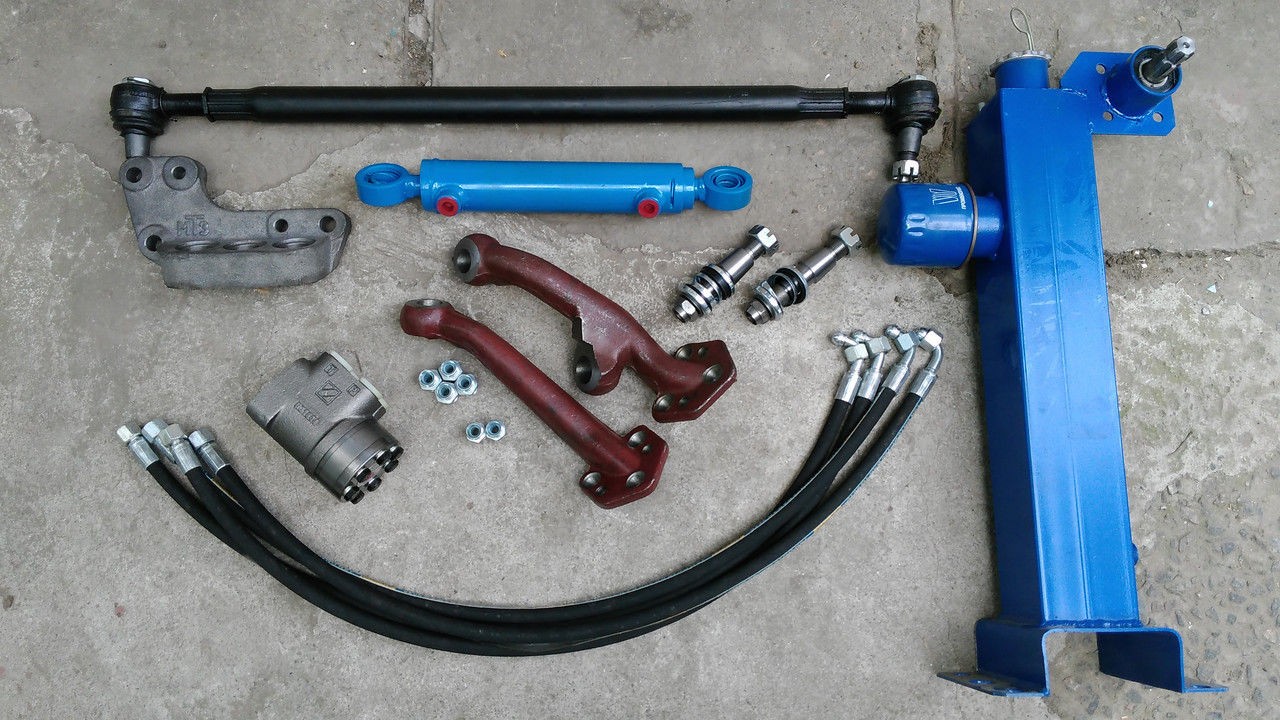

В основной предлагаемый нами комплект переоборудования рулевого управления на МТЗ-82 (ГОРУ МТЗ-82) входят следующие комплектующие:

1. Кронштейн МТЗ для установки гидроцилиндра ЦС-50 — 102-2301023-01-1шт;

2. Рулевая тяга МТЗ с ГОРУ под гидроцилиндр — 1220-3003010-1шт;

3. Рычаг рулевой МТЗ левый с ГОРУ — 72-2308075-01-1шт;

4. Рычаг рулевой МТЗ правый с ГОРУ — 72-2308074-1шт;

5. Гидроцилиндр рулевой МТЗ — Ц 50-3405215-1шт;

6. Насос дозатор объёмом 100/125/160 см3-1шт;

7. Рукава высокого давления (L=1,20м, S=24) с фитингол под 90 градусов-4шт;

8. Штуцер насоса-дозатора G1/2″-S24-4шт;

9. Палец МТЗ рулевого гидроцилиндра 150мм СБ 102-3405103Б-1шт;

10.Палец МТЗ рулевого гидроцилиндра 130мм СБ 102-3405103-1шт;

11.Гидробак;

12.Болт крепления рычагов-9шт;

13.Болт крепления насоса-дозатора-4шт;

14.Шайба медная под штуцер-6шт;

15.Шайба пружинная (гровер)ГОСТ 6402-70.-13шт.

В комплект дополнительно может быть включен кронштейн крепления (85-3401120(-01) насоса дозатора (в литературе также встречается упоминания о нем как кронштейна рулевой колонки.

Применяется на тракторах МТЗ-80/82, МЛ-131. Либо в место кронштейна крепления 85-3401120(-01) в комплект можно предложить привод МТЗ-1221 рулевого механизма под (ГОРУ) или как его еще называют колонка рулевая ГОРУ МТЗ в сборе 85-3401010. Производства БЗТДиА с каталожным номером 85-3401010.

Дополнительная комплектация обусловлена возможностью выбора альтернативной замены последних на свои варианты и относительно спорным моментом установки гидробака. Установка гидробака ведет за собой уменьшения веса направленного на передние управляемые колеса и как следствие необходимость установки на тракторе дополнительных (весов) блинов с целью компенсировать снижение веса.

При замене ГУРа на гидробак становится невозможным использование дифференциала трактора МТЗ-80/82. В данном случае необходимо использование на тракторе крана блокировки заднего моста ГОРУ 80-4801200Б (Кран МТЗ блокировки дифференциала ГП) который покупается отдельно от комплекта ГОРУ МТЗ-80/82, это позволит полноценно пользоваться блокировкой дифференциала.

При использовании комплекта крепления насоса-дозатора к ГУРу трактора МТЗ-80/82 не терять возможность использования функции дифференциала трактора, при этом, что не мало важно сам ГУР, а точнее корпус ГУРа МТЗ-80/82 можно использовать как гидробак и он же будет служит в качестве креплением самого насоса дозатора на тракторе.

Процесс установки комплекта крепления (насоса-дозатора) к ГУРу на трактор МТЗ-80/82 при сохранении функции блокировки дифференциала:

С ГУРа снимается распределитель 50-3406015;

1. Проводим замену подшипников;

2. Снимаем червяк ГУРа 50-3405026;

3. Устанавливаем новый вал;

4. К плашке прикручивается насос-дозатор (гидроруль) болтами с потаем;

Собранный узел монтируется на ГУР МТЗ.
