Плохо работает печка на ваз 2110: причины и способы решения проблемы

Содержание

причины и способы решения проблемы

В процессе эксплуатации автомобилей различных моделей и марок частой проблемой является такая, когда печка в машине плохо греет, не работает отопитель или печка в авто дует холодным воздухом.

Причин для такой неисправности может быть несколько, начиная с забитого фильтра салона или неполадок с мотором печки и заканчивая проблемами с системой охлаждения двигателя.  В этой статье мы рассмотрим отечественный автомобиль ВАЗ 2110, что делать, если не работает печка ВАЗ 2110, почему отопитель может не работать и т.д.

Содержание статьи

Плохо греет печка ВАЗ 2110: причины

Итак, если на ВАЗ 2110 печка дует холодным воздухом, причины могут быть разными. На практике, проблема чаще всего проявляется  тогда, когда машина долго стояла. При этом нужно знать, что упрощенно отопитель ВАЗ-2110 состоит из:

  • радиатора печки;
  • системы распределения воздуха;
Радиатор печки ВАЗ 2110 расположен в подкапотном пространстве автомобиля.
Фактически, данное решение  «готовит» теплый воздух до того, как он будет подан в салон. Распределительная система осуществляет контроль за интенсивностью подачи воздуха, температурой и т.д. Система  подачи и распределения находится в салоне, установлена на панели приборов.

Что касается неисправностей, печка может не греть, если радиатор печки  не герметичен, появилась течь антифриза. На практике часто печка в машине не дует теплым воздухом, если не удается поменять температурный режим. Также из строя может выйти моторедуктор или же неисправна заслонка.

Еще на ВАЗ 2110 сбои возникают в работе САУО. Это блок, который управляет отопителем. Завершает список частых неисправностей  датчик температуры, расположенный в обшивке потолка в салоне машины. Теперь давайте разбираться.

Не работает печка ВАЗ 2110: диагностика и ремонт

Определившись с основными причинами, необходимо приступать к диагностике. Прежде всего, проблемы с регулировкой температурного режима могут быть связаны с поломкой блока управления или заслонки.

  • Для начала, следует проверить температурный датчик на потолке, который находится возле лампы освещения салона. Если просто, сбои в его работе приводят к тому, что нужная команда не доходит до заслонки и печка не греет.

Проверить датчик просто. Для этого нужно перевести ручку управления сначала в одно крайнее положение, после чего в другое. Параллельно следует проверять, происходит ли изменение температуры  поступающего воздуха.

Температура может как полностью не меняться, так и воздух становится теплее только тогда, когда ручка находится в крайнем максимальном положении. Если температура не меняется, тогда причина не в датчике. Во втором случае виновником вполне может оказаться контроллер, который меняют на рабочее устройство.

  • Поломка моторедуктора часто приводит к тому, что после включения обогрева печка дует в салон холодным воздухом. Это частая проблема. Как правило, замена моторедуктора печки позволяет нормализовать работу системы.

Чтобы поменять данный элемент, нужно снять стеклоочистители, произвести демонтаж жабо, выкрутив винты. Затем нужно отсоединит проводку от моторедуктора, снять неисправное устройство и установить рабочее.

  • Если есть подозрения, что из строя вышел отопитель печки ВАЗ 2110, потребуется снимать основной дефлектор для проверки. Чтобы это сделать, нужно разогнуть крепежи, отодвинуть заслонку. Кстати, добраться до заслонки можно из моторного отсека.

Осмотр позволяет выявить, возникла ли необходимость замены радиатора. Если это так, нужно разобрать печку. О том, как снять радиатор печки ВАЗ 2110 своими руками, можно прочитать немного ниже.

  • В случае, когда воздух теплый, но недостаточно прогревается или слабо подается, рекомендуется сменить заслонку. Вместо штатного решения из пластика лучше купить алюминиевую заслонку печки на ВАЗ.

Это позволяет исключить возможную деформацию заслонки при переключениях,  а также улучшить сохранение тепла. В результате отопительная система работает более продуктивно, воздух  подается более горячим, что позволяет эффективнее и быстрее прогреть салон.

Как заменить радиатор печки на ВАЗ 2110

Итак, следует учитывать, что замена радиатора печки ВАЗ 2110 является необходимым решением в том случае, если радиатор сильно забит, поврежден и течет. В любом случае, неполадки с данным элементом приведут к тому, что печка не будет работать нормально.

Идем далее. Убедившись в том, что без замены не обойтись, нужно подобрать новый радиатор. Обратите внимание, есть два типа: старого (до осени 2003 года) и нового образца (после 2003 года). Так вот, они не взаимозаменяемы.

Определившись с подходящим вариантом, также нужно понять, какой радиатор печки лучше на ВАЗ 2110. На практике, оптимальным решением является радиатор печки ДААЗ. Теперь рассмотрим, как снять печку на  ВАЗ 2110. Точнее, основной ее элемент, то есть радиатор.

  • Перед снятием радиатора, нужно подготовить емкость для слива ОЖ, крестовую отвертку, высокую головку на 10 и ключ трещотку, торцевой ключ на 17, ключ на 13. Также желательно иметь карданчик и удлинитель ключа трещотки.
  • Сначала сливаем охлаждающую жидкость (на блоке двигателя пробка сливного отверстия), далее откручиваем пробку на расширительном бачке. Параллельно рекомендуется вместе с заменой радиатор заменить и ОЖ в системе. Чтобы это сделать, нужно слить антифриз из радиатора.
  • Далее следует раскрутить хомуты и снять патрубки   от расширительного бачка, после отстегнуть крепежный ремень и снять бачок. Затем снимается уплотнитель капота, откручиваются все саморезы (крепежи) шумоизоляции моторного отсека.
  • Далее снимаются все хомуты, внизу откручиваются от кузова две гайки, которые крепят обшивку. Для их выкручивания используется высокая головка на 10 и ключ трещотка. Теперь можно извлечь обшивку.
  • Далее нужно отсоединить фишку на крышке бачка тормозного цилиндра, шланг и штуцер от вакуумного усилителя. Затем берем ключ на 17, выкручиваем гайки ГТЦ к вакуумному усилителю тормозов. При этом не откручиваем трубки от ГТЦ, чтобы воздух не попал в тормозную систему. Далее отводим ГТЦ  на себя, тянем ближе к радиатору системы охлаждения (выводим на столько, на сколько позволяет длина тормозных трубок).
  • Теперь в салоне авто нужно отключить проводку от выключателя стоп-сигнала, далее торцевым ключом 13 следует открутить 4 гайки, которые крепят кронштейн педали тормоза к кузову  автомобиля.

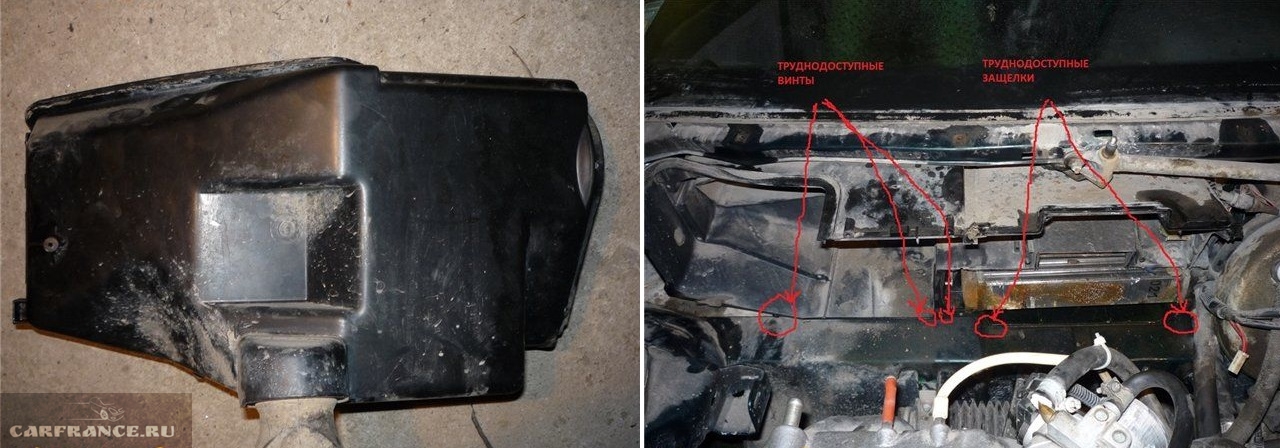

  • После этого можно в моторном отсеке начать извлекать вакуумный усилитель тормозов ВУТ вместе с кронштейном и педалью. Не следует спешить, данные элементы удается извлечь без необходимости снимать пластиковую накладку лобового стекла.

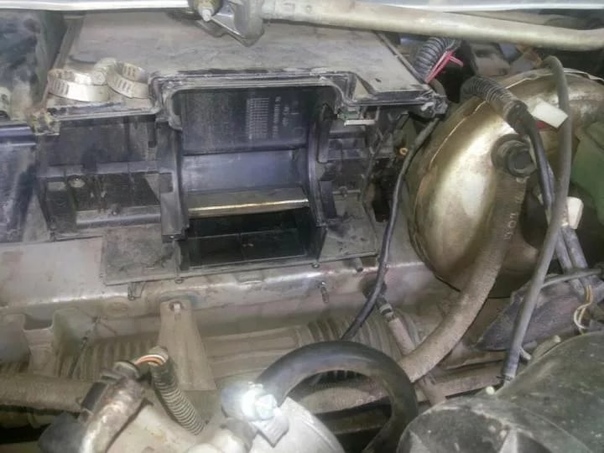

    По окончании всех работ открывается доступ к радиатору печки (на машинах, где радиатор отопителя нового образца). Теперь выкручиваем хомуты основных двух патрубков, а также одного патрубка для пароотвода. Параллельно отключаем разъем моторчика управления заслонкой.

  • Завершающим этапом становится откручивание трех крепежей радиатора к корпусу самой печки. Далее старый радиатор можно извлечь, после чего на его место устанавливается новый радиатор отопителя ВАЗ 2110.
  • Также перед установкой рекомендуется очистить нишу от мусора, что позволит избавиться от неприятного запаха, коррозии в данной области и т.
    д. После установки радиатора сборку производим в обратном порядке.

Советы и рекомендации

Часто владельцы ВАЗ 2110 отмечают, что даже при исправной работе печки обдув боковых стекол и ног недостаточен. В таких условиях ноги мерзнут, а стекла запотевают. В данном случае многие дорабатывают воздуховоды в самом салоне автомобиля. Чтобы модернизировать систему отопления, нужно снимать все панели и разбирать их, заделывать щели, трещины и т.д. Очень важна герметизация, все точки креплений также отдельно «пакуются».

Также снимается заслонка и штатный уплотнитель. Далее проклеивается задвижка, обрабатываются щели с водительской и пассажирской стороны. Часто при доработке штатный  воздушный распределитель удаляется, после чего ставятся гофрированные трубки диаметром не менее 4 см.

Еще добавим, чтобы повысить эффективность работы печки ВАЗ 2110, нужно обращать внимание на то, как лежат коврики в салоне. Иногда выход горячего воздуха в ноги перекрыт именно ковриками в машине.

При необходимости сопла можно поднять немного выше.

Напоследок отметим, что оптимально включать  печку в положение «лобовое стекло/ноги». Это позволит избежать запотевания стекол спереди, также обогрев ног дает возможность более эффективно прогреть салон, чем обдув только из центральных и боковых дефлекторов.

Что в итоге

Как видно, существует несколько основных причин, почему не греет печка  в автомобиле. Если говорить конкретно о десятой модели ВАЗ, радиатор печки ваз 2110 является одной из самых серьезных проблем. Дело даже не в стоимости радиатора, который вполне доступен по цене, а в необходимости осуществлять целый ряд работ по снятию отдельных элементов для получения доступа к радиатору.

Однако рассмотренный выше способ позволяет достаточно быстро снять радиатор печки ВАЗ 2110 при необходимости его замены.

В результате замена радиатора отопителя на ВАЗ, а также замена тосола может быть выполнена достаточно быстро, что позволит заметно улучшить работоспособность печки.

Главное, при замене тосола полностью удалить все воздушные пробки из системы охлаждения, а также при снятии ВУТ  для получения доступа к радиатору печки не допустить завоздушивания тормозной системы. Если заметны проблемы с тормозами, их нужно в обязательном порядке прокачать.

Читайте также

Печка дует холодным воздухом на ВАЗ-2110: причины, как исправить?


В отечественных автомобилях марки ВАЗ модели 2110 устанавливаются вполне неплохие отопительные системы, которые хорошо работают в зимнее время. Но иногда печка просто отказывается правильно работать и дует холодным воздухом. Почему так происходит и как с этим бороться, вы узнаете из данной статьи.

В летнее время печка в машине практически не включается, за исключением экстренных случаев (дождливая сырая погода и так далее). Если вы заметили, что печка работает неправильно – это может быть следствием следующих причин:

  1. Поломался мотор отопителя.
  2. Печной радиатор загрязнился.
  3. Присутствует воздух в системе охлаждения.
  4. Сгорела прокладка головки блока.
  5. Краник печки закис и не открывается.
  6. Тросик на кране оборвался или слетел.
  7. Неисправность термостата.
  8. Недостаточно количество антифриза в радиаторе.
  9. Снижение работоспособности водяного насоса.

На ВАЗ-2110 нередко случается такая ситуация, что горячий воздух идет исключительно из центральных воздуховодов. Боковые дефлекторы подают холодные воздушные массы. В таком случае оборвались тросики с заслонок, которые направляют воздух.

Причиной отсутствия горячего воздуха может быть обычный сбой системы автоматического управления печкой. Датчик температуры в салоне расположен на потолке, а заслонка управляется при помощи микромоторедуктора. В такой ситуации из строя выходит либо датчик, либо система управления.

В некоторых случаях владельцы замечают, что на холостом ходу и при малых оборотах мотора также идет холодный воздух. Во время движения машина прогревается.

Причин, почему так происходит, может быть достаточно много. Начинать поиск нужно постепенно, проверяя каждый узел.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Проверяем исправность моторчика отопителя


Для определения первопричины того, что из печки дует холодный воздух, нужно изначально проверить моторчик отопительной системы. Для этого сделайте следующее:

  1. Включите зажигание и заведите мотор.
  2. Обратите внимание на блок управления печкой и проверьте работу моторчика во всех положениях. Если после переключений во всех положениях было слышно работу отопителя, тогда, скорее всего все работает.

Дать сбой в работе моторчик может по следующим причинам:

  1. Сгорел предохранитель на электродвигателе.
  2. Окисление контактов в блоке.
  3. Неисправность переключателя.
  4. Обрыв в электропроводке.
  5. Перегорел моторчик.

Если мотор печки работает только в максимальном положении переключателя, тогда вероятнее всего вышел из строя резистор. Когда мотор в отопительной системе полностью выходит из строя, его нужно заменить. Весь процесс выглядит следующим образом:

  1. Демонтируйте пластиковую накладку со стороны водителя внутри салона.
  2. Отключите черный-синий провод электродвигателя и отверните крепление массы.
  3. Откройте капот и демонтируйте провода, идущие от дворников.
  4. Отверните крепление панели стеклоочистителей и демонтируйте уплотнитель (резина).
  5. Открутите 4 винта крепления верхнего кожуха мотора.
  6. Через уплотнитель протяните провода питания моторчика.
  7. Для изымания мотора, корпус нужно располовинить.
  8. Для завершения нужно половину корпуса с двигателем повернуть и снять узел.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

  1. Радиатор печки забит . Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

Не помешает проверить и салонный фильтр.

Если потек радиатор, придется его демонтировать и менять на новый.

Видео о замене радиатора печки ВАЗ-2110

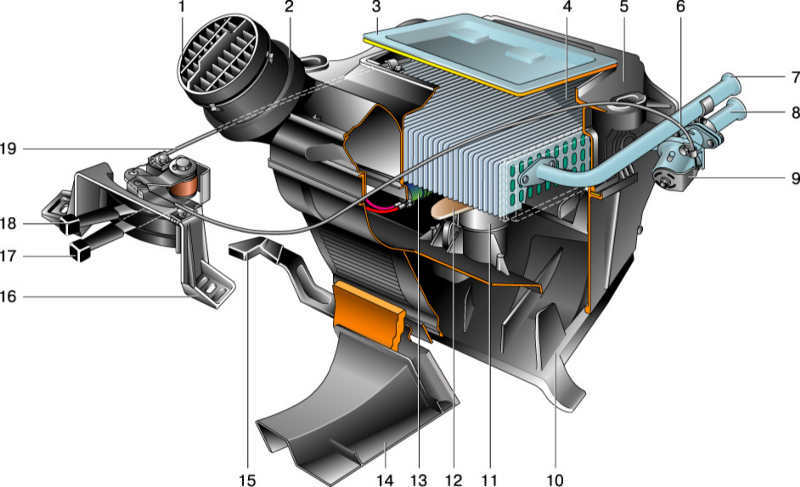

Принцип устройства отопителя ВАЗ-2110, схема штатной печки

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Слабая подача тёплого воздуха, модернизация печки

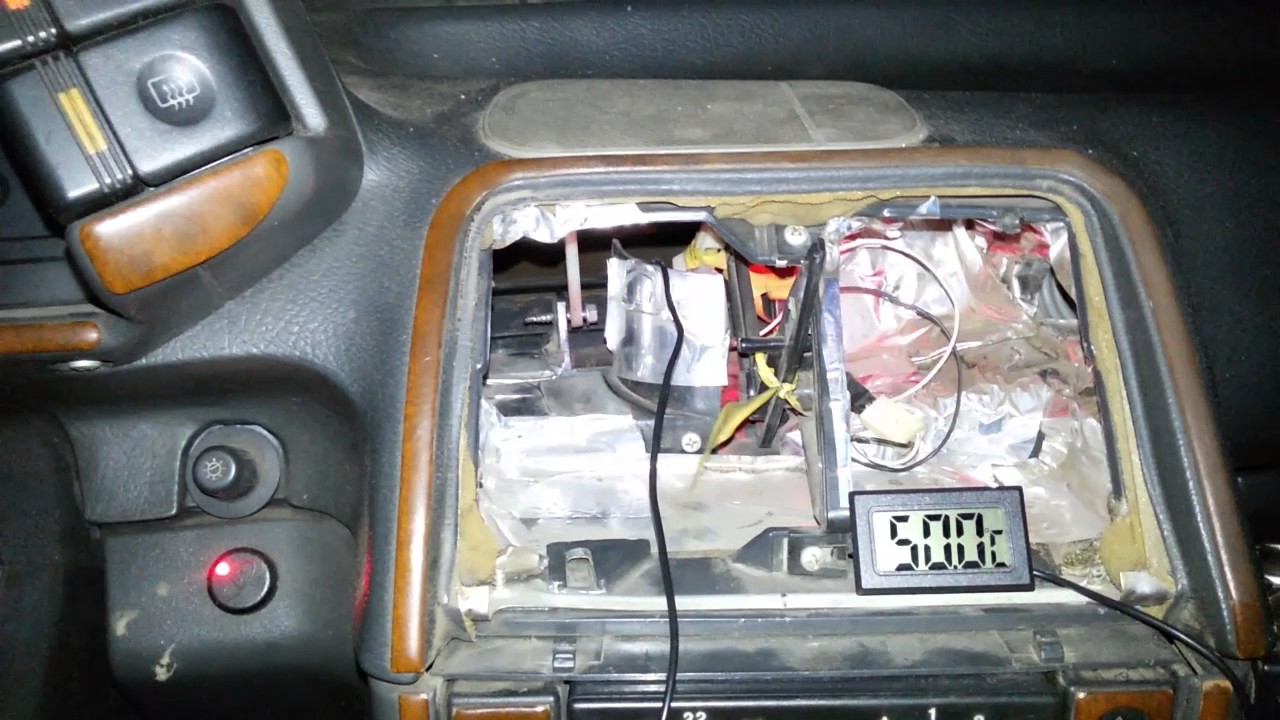

Одна из основных проблем отопителя ВАЗ-2110 — негерметичность и некачественная сборка, низкое качество элементов воздуховода.

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

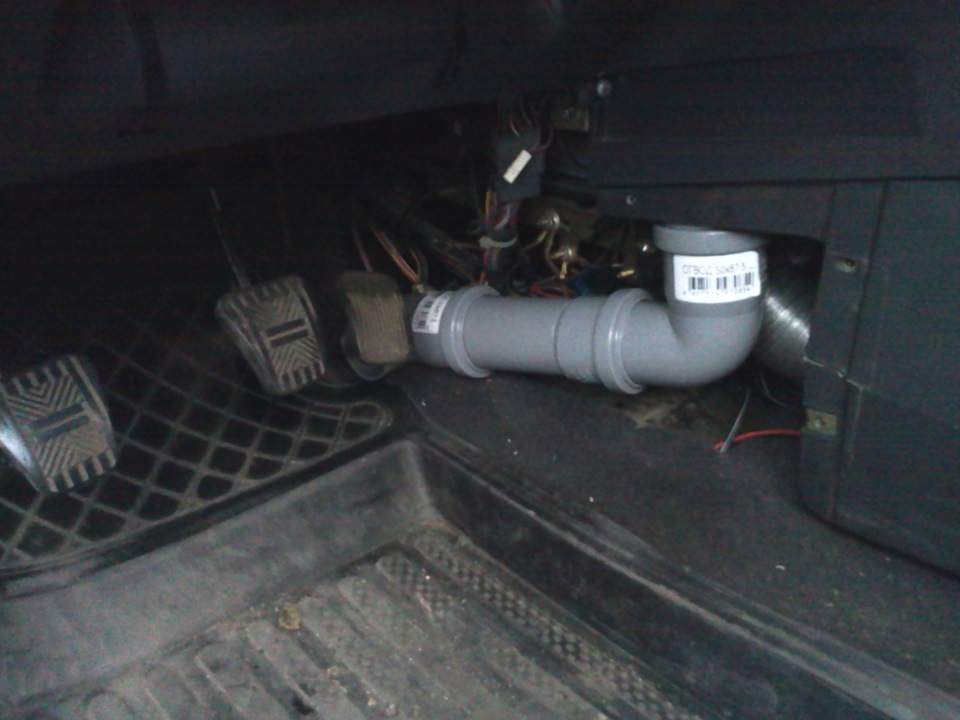

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Для устранения этого недостатка, к сожалению, придётся потратить не один час, поскольку добраться к воздуховодам без демонтажа передней панели невозможно.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Видео о доработке заслонки отопителя ВАЗ-2110

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Неисправности в системе охлаждения

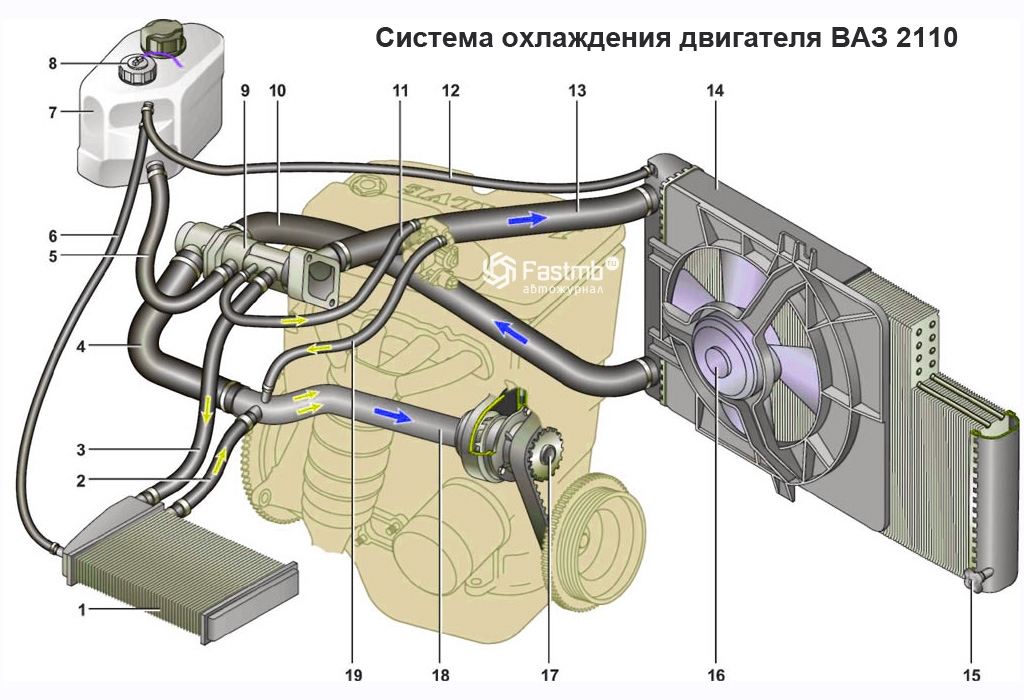

Печка может дуть холодным воздухом из-за неисправностей в системе охлаждения. Если моторчик печки исправный, причину подачи в салон холодного воздуха вместо горячего ищем в следующем порядке:

  1. Тосол выплескивается из расширительного бачка.
  2. Датчик на панели приборов показывает высокую температуру.
  3. Двигатель троит.
  4. Антифриз попадает в масло, моторное масло светлеет.

Если пробивает прокладку ГБЦ, часто холодный воздух в салон дует только на малых оборотах, при подгазовке систему охлаждения «пробивает», и в салон начинает поступать горячий воздух. Очень часто замена ПГБЦ решает проблему.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Замена МР на десятке

Владельцу автомобиля ВАЗ не обязательно посещать автомастерскую и оплачивать работу, которую совсем не сложно выполнить своими руками. Для этого понадобится:

  • демонтировать жабо;
  • снять вакуумный усилитель тормозной системы;
  • демонтировать педальный узел;
  • снять микроредуктор. Устройство демонтируются вместе с пластиковым элементом;
  • установка нового устройства.

Большинство автомобилистов отмечают, что замена моторедуктора печки ВАЗ 2110 выполняется достаточно быстро и не требует профессиональных навыков.

Но при выполнении работы нужно придерживаться последовательности действий и аккуратности. Монтаж самого устройства можно выполнить собственноручно. Если же понадобится установить заслонку, то не обойтись без привлечения помощника. Для этого необходимо:

  1. подключить провода к новому редуктору;
  2. включить подачу холодного воздуха. Для этого заслонку нужно повернуть против часовой стрелки;
  3. повернуть ключ зажигания, а затем датчик САУО установить в положение, указывающие на синюю точку;
  4. можно сделать совершенно противоположные действия. Так, заслонку провернуть по часовой стрелке до упора, а датчик – направить на красную точку;
  5. для правильного монтажа необходимо использовать специальную смазку, так как редуктор поворачивается больше требуемого;
  6. далее нужно установить редуктор таким образом, чтобы совпадали крепежные отверстия;
  7. на следующем этапе не обойтись без помощи. Напарник должен проворачивать регулятор температуры и параллельно с этим надавливать на редуктор;
  8. иногда квадрат заходит не на всю длину заслонки, а приблизительно на 75%. Это считается нормальным явлением и не влияет на функциональность системы;
  9. после этого необходимо закрутить саморезы. Затем следует прокрутить редуктор от синей точки до красной, и обратно. Такие операции необходимы для того, чтобы устройство запомнило рабочий диапазон. Теперь в салон должен поступать воздух необходимой температуры.

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент

Особенности

На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона

На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран

В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной

Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Возможные неисправности

В любом случае, каждый автомобилист желает ездить в теплом и прогретом салоне, особенно в зимнее время года. Так что перед тем, как разобрать или поменять печку на ВАЗ 2110, предлагаем ознакомиться с основной информацией о неисправностях, а также вариантах устранения этих поломок.

Если плохо греет печка на ВАЗ 2110 или она дует холодным воздухом, это может быть обусловлено несколькими неисправностями:

  • у водителя больше нет возможности самостоятельно производить регулировку отопителя;
  • плохо дует горячий воздушный поток или дует исключительно холодный воздух, при этом в подкапотном пространстве слышны щелчки;
  • в работе системы, а именно — радиатора — имеется утечка охлаждающей жидкости;
  • вышел из строя температурный датчик, он отказывается работать, речь идет о контроллере, установленном на потолке;
  • произошла поломка в работе блока управления.

Температура не регулируется

Если водитель не может произвести регулировку температурного режима, причин этому может быть две:

  • вышел из строя либо некорректно функционирует блок управления;
  • вышла из строя сама заслонка (автор видео — Fire Screen — Live).

В данном случае первое, что нужно сделать, если не работает печка ВАЗ 2110, — это произвести диагностику температурного датчика. Как мы уже сказали выше, этот элемент располагается на потолке автомобиля, рядом с плафоном. Чтобы своими руками правильно диагностировать этот контроллер, необходимо прокрутить его несколько раз из крайнего положения холодного воздушного потока к крайнему горячему. Таким же образом вы сможете проверить температуру воздушного потока по своим ощущениями.

В том случае, если при установке регулятора в крайнее положение отопления из заслонок начал идти горячий воздушный поток, это свидетельствует о полной работоспособности устройства. Если же при установке в это положение воздушный поток идет еле-еле или он начинает греться только в крайнем «горячем» положении, это свидетельствует о необходимости замены контроллера.

Ремонт или замена заслонки

В некоторых случаях бывает такое, что перестала работать печка ВАЗ 2110 по причине поломки заслонки. Как правило, заслонка в таких случаях просто зависает. Этот элемент перестает проворачиваться в результате того, что фиксаторы устройства окислились, поскольку их давно не обслуживали. Соответственно, если проблема заключается в заслонке, ее вполне можно решить самостоятельно.

На отечественных «десятках» добраться до заслонки можно только из моторного отсека. Сначала следует демонтировать дефлекторы, после чего необходимо отогнуть усики. После этих действий вы сможете добраться до заслонки, сдвинув ее рукой. В том случае, если при разборке вы заметили, что заслонка отопителя ВАЗ 2110 перемещается без проблем, то это свидетельствует о том, что причина неработоспособности системы совсем другая.

Однако, чтобы впоследствии не столкнуться с проблемой плохо функционирующей заслонки, необходимо произвести ее замену на алюминиевую. Как показывает практика, на пластмассовых заслонках часто выходит из строя само крепление, поэтому использование алюминиевого варианта является наиболее оптимальным.


Место расположения заслонки печки

В результате такой незначительной доработки системе отопитель сможет лучше сохранять горячий воздух. В целом система отопления будет функционировать значительно лучше. Все потому, что благодаря данной доработке в системе не будут появляться деформации, которые актуальны для пластмассовых заслонок.

Микродвигатель заслонки

Часто владельцы «десяток» сталкиваются с неработоспособностью системы отопления на своих автомобилях в результате выхода микродвигателя из строя. Само устройство расположено в моторном отсеке, рядом с лобовым стеклом. Чтобы добраться до микродвигателя заслонки, необходимо произвести снятие жабо, утеплительного элемента. В том случае, если рычаг перемещается, когда водитель запускает отопитель в режиме работы нагрева, то это свидетельствует о том, что он исправный.

Однако проблема работоспособности устройства может проявиться в том случае, когда шестерни истираются и, соответственно, начинают проскакивать. В этом случае осуществляется на ВАЗ 2110 замена микродвигателя. Чтобы не менять моторчик, можно просто вручную открыть саму заслонку — ничего плохого от этого не случится. Только воздушный поток будет всегда попадать в салон автомобиля, а будет он теплым или горячим — зависит от настройки отопителя в самом салоне. Так что подобные действия актуально выполнить в качестве временной меры (автор видео — В гараже у Сандро).

Бывает и так, что проблема заключается в работе резистора печки. Термический предохранитель в отопительной системе «десятки» находится рядом с катушкой резистора узла. Если резистор будет нагрет до слишком высокой температуры — 117 градусов — внутренняя панель устройства расплавится и разорвется. Как показывает практика, перегорать этот элемент может и от растущей силы тока, когда вентилирующее устройство не может тронуться. Если вентилятор действительно не вступает в работу, это может привести к тому, что нагрузка на предохранительное устройство увеличится до 17 ампер, а это довольно много для бортовой сети авто.

По факту же замена резистора происходит не так часто, поскольку в принципе эта неисправность встречается редко, обычно перегорает именно термопредохранитель. Кстати, подобные устройства устанавливаются на множество бытовых приборов.

Диагностика самого предохранителя осуществляется следующим образом:

  1. Вам необходимо закоротить резистор «мостиком», используя для этого кусочек проволоки.
  2. Закоротив, включите саму печку. Если отопитель работает нормально во всех режимах, то проблема заключается именно в предохранителе.
  3. Купите новый предохранитель на 15 ампер и 117 градусов и впаяйте его вместо старого. При пайке устройство нельзя перегреть, поскольку если температура пайки превысит 117 градусов, это приведет к его поломке. Поэтому процедура пайки осуществляется с теплоотводом.

Протекающий радиатор


Радиатор системы отопления печки
На практике часто случается такое, что на машинах отечественного производства начинает плохо функционировать отопительное устройство по причине протечки. Речь идет именно о течи радиатора системы. Как правило, об этом водитель узнает в результате нехватки охлаждающей жидкости в расширительном бачке, расположенном в моторном отсеке. При этом проблема может быть решена на какое-то время путем добавления расходного материала в систему, но со временем печка опять будет дуть холодным воздухом. По каким же причинам это происходит?

В первую очередь, необходимо уделить внимание диагностике самого радиаторного устройства. Вам необходимо произвести проверку целостности радиатора. Следует отметить, что такая задача является одной из наиболее сложных из тех, которые касаются диагностики отопительного узла. Ведь для того, чтобы добраться до радиатора, изначально необходимо снять печку.

В том случае, если во время диагностики вы заметили, что радиаторное устройство имеет на своем корпусе трещины, через которые уходит антифриз, то его желательно заменить. Как показывает практика, пайка корпуса обычно не дает желаемых результатов. В большинстве случаев она помогает ненадолго, а вот сам процесс демонтажа и монтажа печки является довольно утомительным для автомобилиста.

Утепление

Иногда случается такое, что горячий воздушный поток плохо поступает на боковые стекла и в ноги, хотя сама отопительная система работает должным образом. При этом боковые стекла могут быть запотевшими. Даже при замене гофры это не помогает решить проблему. Для того, чтобы избавиться от такой неисправности, не нужно производить ремонт блока управления печкой ВАЗ 2110 или искать утечку — достаточно просто избавиться от всех щелей. Центральную консоль проклейте герметиком или специальным «анти-скрипом», в некоторых местах можно использовать строительную монтажную пену.

Особенности конструкций

Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

  • Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
  • Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
  • Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Устройство системы отопления


Конструкция системы отопления «десятки»
Если печка не может включиться, она стала плохо дуть тепло или вовсе перестала нагонять отопление, необходимо наиболее серьезно подойти к вопросу решения проблемы. Ведь эксплуатация транспортного средства в зимнее время года без отопителя — это самый неудобный и не комфортный вариант для автомобилиста. Поэтому перед тем, как вы узнаете, как снимать, разбирать шланги на устройствах нового и старого образца и как правильно регулировать систему, давайте разберемся в устройстве.

На транспортных средствах отечественного производства, в том числе ВАЗ 2110, отопительная система обладает определенными отличиями. Сначала нужно учесть, что система отопления функционирует раздельно. В частности, она представлена конкретно отопителем. Отопитель — это непосредственно печка.

Печка будет наполняться внутри горячим воздушным потоком, который поступает в салон транспортного средства посредством специальных распределителей тепла — патрубков. Сами патрубки подводятся к салону автомобиля, где теплый воздушный поток поступает прямо из передней центральной консоли на водителя и пассажира (на лицо и ноги), а также на стекла.

Благодаря обдуву стекол водитель может избавиться от проблемы их замерзания или запотевания. Вся система управляется при помощи специального блока регулирования и управления, который осуществляется регулировку воздушного потока и температурного режима. То есть, по сути, этот блок является распределителем воздушного потока. В отличие от других моделей автомобилей отечественного производства, на «десятке» печка обладает принципиальным отличием — она оснащена испарителем (автор видео — Александр Амочкин Коломна ААК).

Изучаем устройство и схему печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Проверяем привод на работоспособность, устраняем проблему с заслонками

Если печка дует холодом, то первым делом необходимо убедиться в том, что привод изменяет положение заслонок или пытается это сделать. Чтобы проверить работоспособность устройства достаточно включить зажигание и начать вращать переключатель. Во время вращения переключателя положений убедитесь в том, что микродвигатель работает, а сами заслонки перемещаются. Если этого не происходит, то необходимо полностью демонтировать печку.

Первые серии ВАЗ-2110 включали в себя отопители салона с пластиковыми заслонками. После производитель стал оснащать печки металлическими экземплярами, они более надёжны, и не так часто заклинивают, как пластиковые. Под воздействием высоких температур пластиковые заслонки медленно деформируются. Именно деформация способствует их заклиниванию.

Если заклинит одну заслонку, то горячий воздух в салон поступать не будет. Кроме их заклинивания также возможно загрязнение пылью, образование ржавчины на металлических элементах. Всё это препятствует свободному перемещению заслонок. Работают ли эти элементы исправно или нет, можно понять во время их перемещения. Неисправные заслонки во время своего движения издают посторонние звуки. Решается проблема довольно просто, но необходимо полностью разбирать печку, ремонтировать заслонки с помощью подручных средств, либо полностью их заменять.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

Детали отопителя: 1 – тройник; 2 – клапан стока воды; 3 – передний корпус воздухозаборника отопителя; 4 – водоотражательный щиток воздухозаборника; 5 – клапан управления заслонкой рециркуляции; 6 – заслонка рециркуляции воздухозаборника; 7 – гайки; 8 – задний корпус воздухозаборника отопителя; 9 – электродвигатель отопителя; 10 – заслонка канала отопителя; 11 – кожух вентилятора отопителя; 12 – заслонка управления отопителем; 13 – задний кожух отопителя; 14 – кожух радиатора отопителя; 15 – пароотводящий шланг; 16 – радиатор отопителя; 17 – опорная площадка рычага привода заслонки управления отопителем; 18 – рычаг привода заслонки управления отопителем; 19 – микромоторедуктор привода заслонки управления отопителем; 20 – резистор; 21 – крышка кожуха отопителя; 22 – шланги радиатора отопителя; 23 – передний кожух отопителя; 24 – шумоизоляционная правая обивка моторного отсека; 25 – электропневматический клапан; 26 – обратный клапан

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим.

Основные причины выхода из строя моторедуктора ВАЗ 2110

Если рассматриваемое устройство повреждено, автомобилист не сможет контролировать температуру в салоне посредством управления отопительной системой. Для проверки функциональности устройства можно подать заряд от аккумуляторной батареи. Для этого двигатель моторедуктора необходимо установить в среднее положение. Аналогичным образом проверяется работоспособность контроллера, который также отвечает за регулировку температуры.

Существует две причины, предшествующие выходу моторедуктора из строя:

  1. повреждён автономный блок управления системой отопления. В результате устройство не подает воздух определённой температуры;
  2. повреждение электрической цепи. Речь идет о том, что на редуктор не подается напряжение.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.


Плохо греет печка

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря,  плохо греет печка.

При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом  управления заслонкой  сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток  воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом  в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

Можно даже добраться  до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины.

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае  попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Место течи крана печки Лады Самары

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных  проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости. В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать.

Также для потепления в салоне рекомендую установить 6-дырочный термостат от ВАЗ 2110 по модернизированной схеме.

Оцените статью: Поделитесь с друзьями!

Почему плохо греет печка на ВАЗ-2110: причины

Разбираться, почему плохо греет печка на ВАЗ-2110, необходимо в теплое время года, так как от работоспособности узла зависит не только комфорт в салоне, но и безопасность водителя и пассажиров. Свой функционал отопитель может утрачивать как частично, выдавая из дефлекторов слабо теплую воздушную струю, так и полностью, не создавая теплого потока в салон.

Конструкционные особенности

Перед тем как добраться до печки ВАЗ-2110, необходимо узнать ее особенности работы и конструкции. В авто установлены обогреватели, приближенные к современным европейским стандартам. Однако это не помогло избежать изъянов.

В системе используется два модуля. Первый скрывается в подкапотном пространстве. Основной его задачей является генерирование теплого воздуха. В его состав входят такие части:

  • радиатор, по которому циркулирует антифриз;
  • соединительные трубки;
  • уплотнители и герметизирующие приспособления;
  • гидропереключатели.

Вторая часть отвечает за распространение тепла в окружающем пространстве. К ней относятся такие компоненты:

  • вентилятор;
  • электромотор;
  • штатная автомобильная проводка;
  • дефлекторы;
  • заслонки.

Если не греет печка ВАЗ-2110, то искать поломку необходимо среди обозначенных узлов. Иногда проблема скрывается при одновременной поломке в нескольких местах.

Потенциальные неисправности

Автомобилисты чаще всего сталкиваются с определенным списком неисправностей. Он включает в себя такие пункты:

  • проблематично регулировать температурный режим отопителя;
  • система слабо греет или поток совсем холодный, при этом из-под капота слышится стук;
  • заметны подтеки по радиатору, связанному с салонным обогревом;
  • вышел из строя термодатчик;
  • случилась поломка блока управления САУО.

В каждом случае необходимо проводить диагностику. Для этого может хватать набора инструментов из гаража.

Не регулируется температура

Виновником подобного состояния в большинстве случаев является блок управления. Также сбоить может заслонка. Автовладельцу рекомендуем проверить состояние и работоспособность температурного датчика, который располагается на потолке, около плафона.

Водителю нужно проворачивать несколько раз настройку обогрева из максимального теплого режима в максимально холодный. Диагностировать состояние воздуха можно по ощущению, удерживая руку около дефлектора. Если причины не в датчике, то в крайней теплой позиции воздух будет нагрет.

Неприятности с заслонкой

Отсутствие теплого воздуха из дефлекторов может быть из-за того, что плохо работает заслонка. Невозможность вращения случается по причине окисления креплений. Стоит добраться к ним, и проверить их работоспособность. Для проверки потребуется открыть капот, подойти с правой стороны и провести такие мероприятия:

  • удаляем дефлекторы;
  • отгибаем усики;
  • пробуем вращать рукой заслонку напрямую.

Если она поддалась достаточно легко, то искать, по какой причине плохо дует печка на ВАЗ-2110, необходимо в другом месте. Если же налицо проблема с закисанием, то нужно проводить ремонт.

Важно знать, если в машине стоит пластиковая заслонка, то ее необходимо заменить на более долговечную алюминиевую пластину.

Проблемы с пластмассовой заслонкой возникают не только из-за выработки, но и по причине деформации от температурных перепадов. Также она может перекоситься или у нее износятся уплотнители, которые нужно менять.

Двигатель заслонки

В подкапотном пространстве, ближе к лобовому стеклу располагается моторчик, который задействован для привода заслонки. Для того чтобы к нему добраться, потребуется избавиться от уплотнителя.

Тестировать в узле необходимо рычажок. Если он ходит при включении тепловой системы, то это говорит о его исправности.

В неработающих системах шестеренки проскальзывают и вырабатываются. Это требует замены детали. Если проблема застала в пути, то можно принудительно открыть заслонку без мотора, чтобы доехать до автомастерской. Но в таком случае в салон будет идти исключительно горячий воздух.

Радиатор потек

Некачественно работающий отопитель появится по причине утечек в радиаторе. Водитель должен контролировать уровень антифриза, чтобы жидкости хватало в системе для всех контуров. В противном случае воздушные пробки создадут неприятности.

Если приходится часто доливать охлаждающую жидкость, то необходимо проконтролировать состояние системы на наличие потеков. Возможно, пришли в негодность уплотнители. Также может проявиться механическая либо химическая пробоина. Если есть возможность, то ее нужно запаять или провести замену всего радиатора.

Утепление салона

Даже хорошо работающая печка не всегда в состоянии перекрыть потери тепла. Ногам может быть холодно, хотя боковые стекла будут запотевшими.

Рекомендуем избавиться от возможных щелей. Также проводим обработку антискрипом, а в некоторых местах придется воспользоваться монтажной пеной, помогающей блокировать потерю тепла из салона.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Ремонт печки на ВАЗ 2110

На носу уже холодное время года и пора проверить все узлы печки, чтобы зимой не возникли проблемы. Когда у меня был автомобиль ВАЗ 2110, летом печка не работала, а вот на зиму уже нужно было что-то делать. Я принялся за самостоятельную диагностику и ремонт.

Для того, чтобы определить самостоятельно, почему не греет печка ВАЗ 2110, нужно хотя бы немного представлять, как она устроена и работает.

Диагностика

Почему не работает печка ВАЗ 2110

Проблемы с печкой могут быть из-за отсутствия охлаждающей жидкости в Системе Охлаждения Двигателя (СОД): Нужно проверить уровень тосола/антифриза в расширительном бачке. Проверить, чтобы эта система не была засорена и нормалььлно функционировала.

Если плохо работает печка, то причина может быть и в радиаторе отопителя: Нужно убедиться, что радиатор печки горячий. Возможно причина в воздушной пробке, для ее устранения нужно заехать передними колесами на возвышенность и пару минут дать поработать двигателю на средних оборотах.

Проверить радиатор отопителя на протекания, если необходимо, то заменить его.

Если на ВАЗ 2110 слабо дует печка, тогда, скорее всего, нужно просто заменить фильтр салона. А для того, чтобы фильтр салона прослужил дольше, можно установить защиту на воздухозаборник.

Подменить деталь на рабочую

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность.. Заменить блок САУО или потолочный датчик не проблема и займет у Вас не больше 5 минут, а вот с микромоторедуктором без снятия «жабо» и шумоизоляции моторного щита не обойтись. Поэтому его можно оставить на последний момент и начать с замены первых 2х компонентов САУО.

На самом деле покупать новую деталь не обязательно. Я смог договорится с продавцом, оставил залог и заменил на 5мин свой блок САУО на блок с витрины и определил причину.

Также можно позаимствовать рабочий контроллер САУО или потолочный датчик у соседа.

Проблемы с заслонкой отопителя ВАЗ 2110

Вообще у печки 2 заслонки (верхняя и нижняя): Верхняя контролирует поток холодного воздуха, а нижняя горячего от печки.

1. Заслонка старого образца — пластик с уплотнителям из поролона.

2. Заслонка нового образца — металлическая с резиновым уплотнителем.

Иногда бывает, когда слышно, как перемещается заслонка печки и радиатор печки горячий, но все равно воздух из печки дует холодный, тогда возможно поломана заслонка или ее привод. Заслонку можно склеить дихлорэтаном, т.к. она сделана из материала АБС, но для этого придется разобрать отопитель.

Если при положении задатчика контроллера САУО на «МИН» дует холодным, а на «МАКС» не дует ничего и при этом верхняя заслонка поднимается максимально вверх и закрывает доступ холодного воздуха, а горячий/теплый поток отсутствует, то возможно проблемы со 2ой нижней заслонкой, которая открывает горячий воздух от печки.

Если же звука перемещения заслонки нет, то возможно ее заклинило. Иногда заслонку перекашивает или она застревает из-за ржавчины. Можно попробовать пошевелить заслонку со стороны салона рукой не разбирая отопитель, для этого нужно снять центральный дефлектор, открутить пластиковые направляющие воздуха и пробовать подлезть к ней тонкой рукой.

Если в лобовое стекло дует холодным/теплым, а в бока/ноги/лицо — горячим, тогда возможная причина в том, что заслонка не до конца перекрывает воздух с улицы. Такое бывает с заслонкой из пластика, она со временем из-за воздействия тепла перекашивается. Меняем ее на металлическую и проверяем, чтобы она закрывалась максимально вверх.

Бывает когда заслонка отопителя судорожно ездит туда-сюда на одном месте. Это причина неисправного датчика положения вала микромоторедуктора.

Итог.

В зависимости от причин неправильной работы отопителя, решение проблемы может занять от нескольких минут (к примеру, отключением датчика салона на потолке), до нескольких дней (когда придется разбирать облицовку и накладку ветрового окна и менять микромоторедуктор). Для выявления причины неисправности печки стоит начинать с простых путей решения (например, заменить блок САУО на рабочий), а длительные пути решения оставить напоследок.

Часто причина скрывается в блоке САУО, который тоже можно отремонтировать.

Идёт холодный воздух от печки ВАЗ 2110. Проверка резистора сопротивления

Кроме того, в системе используется система автоматического управления нагревателем, представленная электронным контроллером и датчиками, которые измеряют температуру и отправляют соответствующие команды в СКУД.

Если печь начинает дуть не горячим воздухом, а чуть теплым, то нужно искать причину проблемы именно в неисправности любого из вышеперечисленных компонентов.

Почему возникают проблемы с контролем температуры


Если вы выставили себе комфортную температуру, а из печи дует еле теплый воздух, причиной могут быть проблемы с регулировкой, возникающие в следующих ситуациях:

  • Не работает термодатчик, установленный возле плафона на потолке салона. Это устройство не подлежит ремонту, поэтому вам необходимо его заменить;
  • Выход из строя или «замерзание» заслонки. Эта деталь находится под капотом и может сломаться из-за окисления креплений.Лучше всего заменить пластиковую шторку алюминиевым изделием, которое прослужит намного дольше и не вызовет никаких проблем.

Как видите, для решения проблемы с регулированием температуры достаточно заменить одну из изношенных или вышедших из строя деталей. Сделать это можно самостоятельно, без привлечения мастера.

Ремонт микромотора, управляющего заслонкой

Заслонка управляется электрически. Поэтому, если причина проблемы с ТЭНом кроется не в самой детали, необходимо провести диагностику и ремонт микромотора.Для этого выполняются следующие действия:

  • снимаем изоляцию, чтобы добраться до мотора;
  • включить подачу горячего воздуха и наблюдать за рычагом привода. Если он движется, значит двигатель работает;
  • в противном случае заменить микродвигатель. Эта процедура не занимает много времени и не требует особого опыта, поэтому вы легко справитесь с ней самостоятельно.

Многие водители игнорируют необходимость установки нового двигателя и открывают и закрывают заслонку вручную.Мы не рекомендуем этого делать, так как в этом случае система отопления будет работать на износ и быстро выйдет из строя.

Как устранить течь в радиаторе отопителя

Еще одна проблема, из-за которой печка «загоняет» в салон не горячий, а теплый воздух — это течь радиатора. Для его выявления потребуется разобрать практически всю систему, снять ТЭН и сам радиатор, чтобы убедиться, что он не поврежден. В случае их обнаружения необходимо:

  • Припаиваем радиатор в местах повреждений.Эта процедура позволяет сэкономить и избежать покупки новой детали, но мы рекомендуем использовать ее только в крайних случаях и при незначительных поломках. В противном случае буквально через несколько недель вы снова столкнетесь с необходимостью ремонта;
  • замена радиатора.

Что делать при выходе из строя блока АКПП


Если печка дует еле теплым воздухом из-за неисправности системы автоматического управления отопителем, потребуется довольно сложный ремонт.Лучше всего это делать в специализированной мастерской, где есть оборудование для диагностики и тонкой работы с электроникой.

Если по каким-то причинам вы не хотите или не имеете возможности обращаться в автосервис, вам придется заменить блок управления на новый. Это несложно, но хотим предупредить, что этот элемент достаточно дорогой.

В отечественных автомобилях ВАЗ модели 2110 установлены неплохие системы отопления, хорошо работающие зимой. Но иногда плита просто отказывается нормально работать и дует холодным воздухом.Почему это происходит и как с этим бороться, вы узнаете из этой статьи.

Летом печка в машине практически не включается, за исключением экстренных случаев (дождливая, сырая погода и тд). Если вы заметили, что плита не работает должным образом, это может быть связано со следующими причинами:

  1. Сломался электродвигатель отопителя.
  2. Загрязнен радиатор печки.
  3. В системе охлаждения есть воздух.
  4. Прогора прокладка головки блока цилиндров.
  5. Кран печки закис и не открывался.
  6. Трос на кране оборвался или отвалился.
  7. Неисправен термостат.
  8. В радиаторе недостаточно антифриза.
  9. Пониженная производительность водяного насоса.

На ВАЗ-2110 часто бывает, что горячий воздух идет исключительно из центральных воздуховодов. Боковые дефлекторы подают холодные воздушные массы. В этом случае оборвались тросы от заслонок, направляющих воздух.

Причиной отсутствия горячего воздуха может стать нормальный отказ системы автоматического управления печкой. Датчик температуры в салоне расположен на потолке, а управление заслонкой осуществляется микромотором-коробкой передач. В такой ситуации выходит из строя либо датчик, либо система управления.

В некоторых случаях владельцы замечают, что холодный воздух также течет на холостом ходу и при низких оборотах двигателя. Автомобиль прогревается во время движения.

Причин тому может быть много.Искать нужно постепенно, проверяя каждый узел.

Проверяем исправность мотора отопителя

В итоге осталось поставить новый элемент на место, соблюдая обратный порядок действий.

Поломки в системе охлаждения

Часто печка дует холодным воздухом из-за каких-то неисправностей в системе охлаждения. Если вы определили, что мотор работает исправно, переходите к следующему этапу проверки:

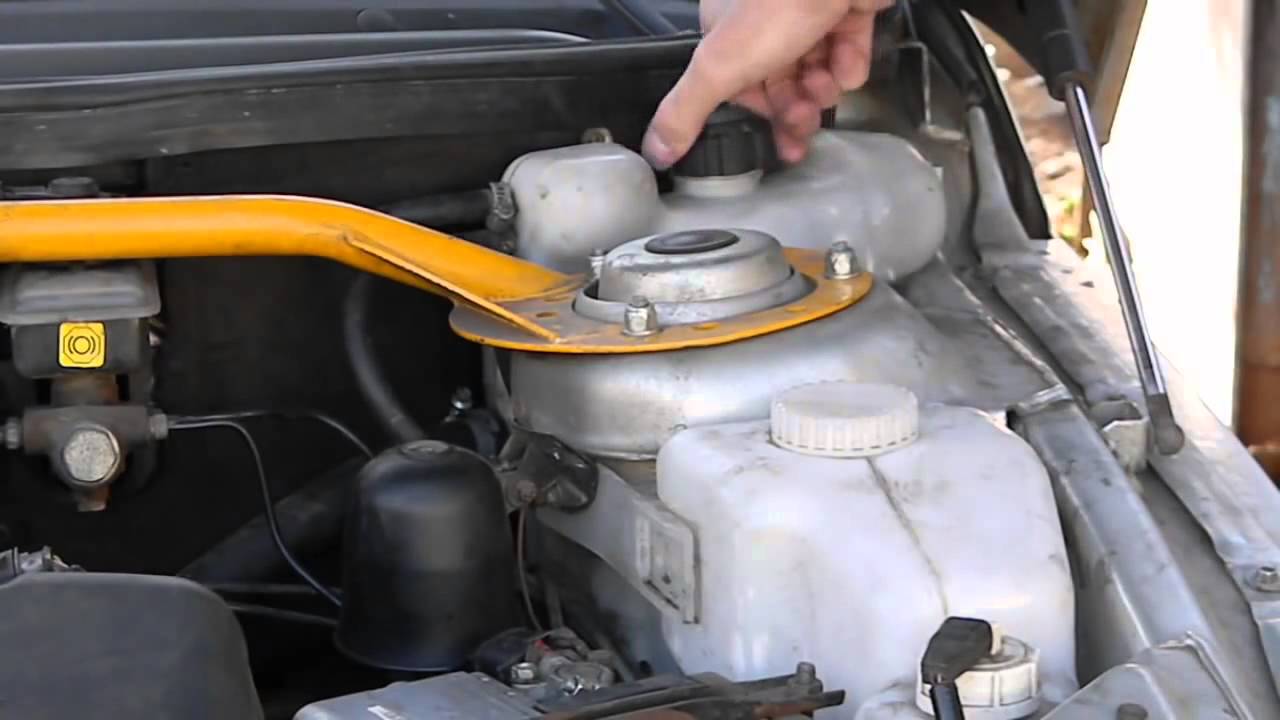

  1. Откройте капот и убедитесь в достаточном уровне антифриза.При необходимости долейте.
  2. Прогреть двигатель и проверить показания датчика температуры. Если цифра не достигает желаемого значения, вполне возможно, что клапан в термостате неисправен. Узел открывается раньше времени.
  3. Иногда система охлаждения может «проветривать». Причиной тому может быть проколотая прокладка головки блока цилиндров.

Прогорание ГБЦ сопровождается следующими характерными признаками:

  1. Брызги антифриза из расширительного бачка.
  2. Датчик на приборной панели показывает повышенную температуру.
  3. ДВС троит.
  4. Моторное масло светлеет (антифриз попадает в смазку).

При выходе из строя прокладки ГБЦ часто холодный воздух от печки идет на малых оборотах. При нажатии на педаль акселератора салон наполняется теплым воздухом. В этом случае нужно поменять прокладку ГБЦ и все.

Неисправность смесителя на плите

Неисправности крана печки — довольно частое явление на ВАЗ-2110.Частичное или полное закрытие крана не позволяет тосолу стечь в радиатор печки. Эта проблема возникает из-за того, что рассматриваемый элемент просто закисает, и заслонка не может нормально двигаться. Чтобы этого не произошло, достаточно раз в пару недель прокручивать его из открытого положения в закрытое и наоборот.

Чтобы убедиться, что кран работает исправно, необходимо проверить температуру труб в моторном отсеке и салоне автомобиля.При открытом кране трубы должны быть одинаково горячими. Замена крана потребует значительных трудозатрат. Соответственно, для ремонта используйте только качественные запчасти.

Загрязнение радиатора отопителя

В процессе эксплуатации автомобиля велика вероятность засорения радиатора. Вы можете проверить этот элемент под приборной панелью со стороны пассажира. Обратите внимание, что этот узел редко загрязняется. Чаще всего этот компонент страдает утечками. Это можно определить по наличию антифриза на коврике пассажира.Для замены радиатора потребуется много действий и разобрать почти половину салона.

Воздушный шлюз


В системе охлаждения может образоваться нормальное засорение в виде воздушной массы. Это может быть связано с:

  • ослабленные соединения в трубах. Неплотно затянутые хомуты быстро дадут о себе знать;
  • после замены антифриза в системе часто появляется воздух;
  • Перфорированная прокладка ГБЦ.

Рассматриваемая проблема решается несколькими способами (вариант с перфорированной прокладкой ГБЦ не учитывается).

Чтобы удалить воздух из системы, выполните следующие действия:

  1. Установите машину на холме так, чтобы двигатель находился выше (спереди вверх).
  2. Открутить крышку расширительного бачка.
  3. Залить в него антифриз / антифриз до максимума.
  4. Запустите двигатель и дайте ему прогреться до рабочей температуры. Увеличьте число оборотов до 3000.
  5. Осторожно сожмите рукой нижнюю трубу радиатора. Не обожгись. В этот момент крышка расширительного бачка должна быть открыта.
  6. По мере того, как воздух покидает систему, антифриз «просачивается». Регулярно добавляйте жидкость в резервуар. Как только пузырьки при нажатии на насадку перестанут всплывать, горячий воздух уйдет в кабину.

Подводя итоги, отметим, что в статье мы рассмотрели основные неисправности системы обогрева ВАЗ-2110. Вы узнали, в какой последовательности проверять, чтобы выявить потенциальные проблемы с рекомендациями по их решению.

Если вы сомневаетесь в том, как отремонтировать машину самостоятельно, то лучшим решением будет обратиться в автосервис, где мастера оперативно проведут ремонт с отличным уровнем качества.

Одним из самых проблемных агрегатов в конструкции ВАЗ 2110 является система отопления. Притворяясь сложностью и современностью, но на самом деле доставляет своим владельцам массу проблем. На описание всех проблем десятка обогревателей уйдет не один час, поэтому сегодня мы остановимся на полном выходе из строя печки в работе и коснемся блока системы автоматического управления обогревателем ACAD, как называют механики. это в армии.

При выходе из строя отопителя вы можете провести первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя как устройство, позволяющее избавить водителя от хлопот и автоматически поддерживать заданный температурный режим. Зато у нас куча хлопот и холода в салонах на морозе. Пойдем от простого к сложному и для начала разберем проблемы с электродвигателем отопителя. Здесь все более-менее просто:


Видео о замене мотора печки ВАЗ-2110

Проверка системы автоматического управления отопителем

Система управления печкой тоже может преподнести сюрпризы. Они заключаются в том, что может не работать одна из скоростей, может работать несколько или только одна, самая мощная. При этом агрегат САУО не универсален и выбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления каменкой.

  • 2110-8128020-03 , цена 2300 рублей, применяется в последние десятки лет выпуска;
  • 21102-8121020 , цена 3100 рублей, устанавливается на автомобили с кондиционером;
  • 2110-8128020-02 , около 2 тысяч, поставлено на десятки первых лет выпуска;
  • 2110-8128020-01 , 1840 руб., Использовался на некоторых машинах до 2000 года.

Тем не менее, конструкция всех агрегатов схожа, отличаются лишь некоторые параметры, а симптомы неисправности у всех схожи.

Печка дует только на одной скорости

Поломку можно диагностировать без демонтажа, если вентилятор вращается только на одной скорости или только на третьей . .. Причина в резисторе, который установлен в самом контроллере отопителя.

Если печь работает только на одной скорости, необходимо проверить резистор.

Конструктивно переключатель выполнен таким образом, что в первых двух режимах электродвигатель питается низким напряжением через резистор, а в режиме 3 — в обход резистора. Проверить это можно мультиметром в режиме измерения сопротивления.

Сопротивление резистора первой скорости — 0,23 Ом , второй — 0,82 Ом … При обрыве спирали или износе контактных дорожек мультиметр покажет бесконечность или обрыв.

В зависимости от модели контроллера он может иметь три или четыре положения регулятора, но принцип работы у них одинаковый и разобраться в схеме подключения не так уж и сложно.Каким бы ни был переключатель, когда 1 и 2 скорости неактивны, нужно проверить сопротивление на ползунке переключателя. Таким образом, вы можете попробовать восстановить систему управления отопителем или заменить ее на новую в крайнем случае. Удачи всем в поисках теплых и уютных салонов!

Видео о причинах того, почему не работает печка ВАЗ-2110

Пожалуй, самый проблемный и капризный механизм во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат.Если летом неработающая печка может вас не беспокоить, то с наступлением холодов часто оказывается, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня мы постараемся максимально подробно рассказать об устройстве, ремонте и замене ТЭНа на «десятку». Для наглядности дополним текст фото и видео.

Сразу скажем, что конструкция системы отопления на «десятке» кардинально отличается от того, что было на старых моделях ВАЗ.Самая главная особенность и отличие отопителя салона в том, что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в подкапотном пространстве. Такая конструкция имеет свои преимущества, например, для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (панель приборов).

Еще одно важное отличие — электронное управление климатическими процессами в салоне. Для этого используется так называемая система автоматического управления отопителем (САУО).Фото агрегата САУО далее.

Кстати, агрегат САУО на «десятках» разных лет выпуска разный. С 1996 года выпущено 4 типа контроллеров САУО. Это следует учитывать при покупке агрегата в качестве запчасти. Именно этот прибор контролирует температуру в салоне и работу вентилятора. Температуру можно установить от 16 до 28 градусов.

а как это чудо-девайс работает? На потолке «десятки» стоит датчик температуры или потолочный датчик воздуха со встроенным (очень маленьким) вентилятором для циркуляции воздуха.Именно этот датчик отправляет информацию о реальной температуре в салоне, а блок САУО дает команду на микромотор-редуктор (ММП), который, в свою очередь, открывает или закрывает главную заслонку, отвечающую за доступ горячий воздух в кабину. Когда температура в салоне меняется, потолочный датчик подает новый сигнал, микромотор-редуктор срабатывает, поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом, автоматически поддерживается заданный температурный режим.Далее фото схемы воздуховодов отопителя ВАЗ 2110 .

ВАЗ 2110 дует печка холодно, почему?

Многие владельцы «десятки» жалуются, что в какой-то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем никак не могут спасти положение. Проблем и неисправностей может быть очень много. Например, неисправен сам контроллер SAUO, датчик потолка или микромотор-редуктор, который просто не открывает и не закрывает заслонку.Еще одна причина — воздух (шлюз) в радиаторе отопителя, который просто не в состоянии нагреть проходящий через него воздух. Далее схематическое изображение устройства отопителя ВАЗ 2110 .

Заслонка печки ваз 2110

Часто причиной плохой работы отопителя «десятки» является заслонка печки ваз 2110 … Заслонка может не плотно закрываться или открываться хорошо. Сама заслонка отопителя сделана из пластика, который со временем может деформироваться и плохо работать.Многие автовладельцы покупают металлический люк и меняют его самостоятельно. Как проверить работоспособность и оценить состояние заслонки печки? Достаточно просто снять дефлектор центрального воздуховода и вот он! Смотрим фото.

Затем внимательно осматриваете заслонку, включаете печку, включаете регуляторы на блоке САУО и смотрите, работает ли заслонка вообще. Как движется, плотно ли прилегает. Если она не реагирует на команды, значит, проблема может быть вовсе не в ней.Во-первых, вы можете увидеть, работает ли рычаг для перенаправления воздушного потока от стекла к ножкам.

Вентилятор печки ваз 2110

По шуму определить работоспособность вентилятора печки достаточно просто. Если перегорел мотор вентилятора, то естественно он больше работать не будет. Правда, прежде чем спешить менять вентилятор печки, необходимо убедиться, что предохранитель не перегорел. Как мы писали выше вентилятор печки ВАЗ 2110 находится не в салоне, а в моторном отсеке. Чтобы добраться до него, потребуется снять специальный фартук, отделяющий моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителя.Само фото ниже для наглядности.

Итак, мы добрались до вентилятора печки, сняв фартук и крышку печки. Кстати, рядом вы увидите салонный фильтр, в кожухе немного левее. Его необходимо вытащить и почистить. Если до вас фильтр никто не менял, то за долгие годы эксплуатации он серьезно забивается мусором и мешает нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор печки ваз 2110

Радиатор печки «десятки» находится там же, где и вентилятор, то есть под капотом (см. Фото выше).Для его снятия необходимо сначала вынуть вентилятор из кожуха отопителя. Если вы заметили в салоне странный запах, приподнимите коврики, если есть лужи тосола или тосола, то потек радиатор печки ВАЗ 2110 . Хотя они могут уже не удерживать хомуты … в любом случае придется разбирать и выяснять причину течи. Далее предлагаем пару видеороликов, демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора печки (печки) ВАЗ 2110 видео

Видео замены радиатора отопителя старого образца «десятки».

Видео замены радиатора печки нового типа.

Кстати при замене печки печки можно воспользоваться возможностью заменить и салонный фильтр ВАЗ 2110 , чтобы потом снова все не разбирали. Это поможет вам ощутить свежий воздух и тепло отремонтированной печки ВАЗ 2110 в салоне.

Нельзя сказать, что качество сборки автомобилей АвтоВАЗа находится на крайне печальном и низком уровне.Но и эти машины образцовыми назвать нельзя. Так или иначе, если правильно ухаживать за автомобилем, следить за ним, проводить периодическую профилактику, дорогостоящий ремонт сведется к минимуму.

Автомобиль — средство передвижения, обладающее определенным уровнем комфорта. Отчасти за комфорт водителя и его пассажиров в ВАЗ 2110 печка … В ее конструкции возникают разные проблемы, и заслонка печки на ВАЗ 2110 не исключение. Роль этого узла — поддерживать заданную пользователем температуру.

Популярные выпуски

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями, касающимися печки, когда регулятор не реагирует на манипуляции пользователя. То есть регулятор не работает. Какое бы положение вы ни выбрали, из воздуховодов будет поступать холодный или только горячий воздух.

Причины поломки демпфера разные.

Когда коробка передач исправна, но заслонка еще не поворачивается, слышны характерные звуки — щелчков … Это означает, что внутри гнезда вращается вал квадратной формы.

Вылечить такую ​​неисправность можно только одним способом — снять старую заслонку из пластика с пенопластом и поменять на новую, современную. Амортизаторы нового образца выполнены из металла, а уплотнение для него — из резины.

Функциональная проверка

Если вы не хотите тратить много денег на ремонт и замену устройства, вам необходимо предварительно проверить, потребуются ли такие манипуляции.Для этого можно попробовать вернуть смещенную заслонку на законное место.

Для этого:

  • Включить зажигание;
  • Переключите регулятор в разные положения;
  • Переместить заслонку вручную;
  • Так что его можно вернуть в исходное положение.

Конечно, сначала нужно разобрать дефлектор, чтобы получить доступ к заслонке. Если этот метод сработает, заслонка снова сможет работать, как и раньше, а это значит, что она будет реагировать на регулятор.

Но это нельзя считать полноценной мерой восстановления работоспособности заслонки, так как если розетка уже расшатана, узел дальше нормально работать не сможет. Поначалу вы будете многократно применять описанные выше полумеры, но со временем вам все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на условия эксплуатации заслонки. Если это происходит только вручную при включенном зажигании и повороте регулятора в крайнее положение, то причина поломки кроется в коробке передач микромотора.Среди других подозреваемых — микровентилятор с датчиком температуры и блоком управления.

Если какой-либо из вышеперечисленных агрегатов перестал нормально работать или полностью вышел из строя, то на ВАЗ 2110 не будет работать заслонка печки. Требуется только ее замена. Игнорирование проблемы приведет к еще более высоким затратам на ремонт в будущем.

Разборка

Для замены устройства необходимо выполнить ряд последовательных шагов. Работа не особо простая, но сделать своими руками более чем реально:

  • Слить всю охлаждающую жидкость из системы отопления;
  • Отсоединить аккумулятор.Для этого просто снимается отрицательный вывод;
  • Снять обшивку, обшивку лобового стекла и шумоизоляцию;
  • Демонтировать вентилятор с печки;
  • Отсоединить хомуты вакуумной трубки от корпуса отопителя;
  • Снять кожух воздухозаборника переднего обогревателя. Здесь точно не стоит торопиться. Для облегчения демонтажа рекомендуем снять панель приборов. Внутри салона откручиваются крепления, удерживающие отопитель, а затем поднимаются;
  • Снимите кронштейны рессор, гайки крепления и передний кожух;
  • Отсоединить все шланги от радиатора;
  • Отсоединить задний кожух от отопителя;
  • Вынуть радиатор из печки.

После проделанных манипуляций можно окончательно заменить демпфер.

Сборка

При установке новой воздушной заслонки убедитесь, что вилка, расположенная на ее оси, четко входит в зацепление с рычагом. Если заслонка находится в поднятом положении, вы все сделали правильно. В противном случае управлять устройством будет невозможно, поэтому о восстановлении работоспособности плиты можно будет забыть.

Затем выполните обратную процедуру сборки в соответствии с этапами разборки.Залейте охлаждающую жидкость обратно в систему и проверьте, работает ли новая заслонка на своем месте. Важно убедиться, что нет утечек и что шланговые соединения не затянуты.

Включите плиту и проверьте, как ведет себя ТЭН. Если все в норме, вы проделали грамотную и успешную работу, с чем мы вас поздравляем.

Проблема с приводом

При замене заслонки не забывайте проверять работоспособность исполнительного механизма.

Если микромотор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв накладку и накладку с лобового стекла, прямо за вакуумным усилителем вашей «десятки» вы найдете редуктор микромотора. Отсоедините от усилителя два разъема — микромотор и редуктор микромотора. Теперь откручиваем саморезы
  2. и
  3. снимаем редуктор микромотора. С него вам предстоит снять мотор.
  4. Подключите его к SAUO, чтобы проверить его работоспособность.

Если устройство не работает, можно попробовать его отремонтировать.Для этого:

  • Немного отогните прижатую сторону и снимите крышку;
  • Проверить состояние коллектора, щеток и подшипников;
  • Заменить или исправить указанные компоненты;
  • Если зубья шестерни на коробке передач изношены, ее необходимо заменить;
  • Обязательно смажьте подшипники. В идеале следует использовать смазку на силиконовой основе;
  • Если вышеуказанные меры не помогли, просто установите новый блок.

Сборка в сборе

Когда работа по восстановлению функциональности MMP будет завершена, переустановите его.Для этого:

  • Вставьте штифт рычага переключения передач микромотора в паз рычага. Он расположен на приводе заслонки;
  • Если рычаг не вращается должным образом, подайте 12 В на контакты разъема двигателя на двух проводах. Здесь речь идет о желтых проводах. Это позволит вернуть рычаг в правильное положение;
  • Установив микромотор, проверьте его на работоспособность, а также понаблюдайте за тем, как движется привод заслонки вашего отопителя, правильно ли «пашет» рычаг управления печкой для регулировки температуры.

Отремонтируем или заменим заслонку и привод печки, вы сможете вернуть отопитель в прежнее состояние и самостоятельно определить, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Печь ВАЗ-2110: поломка и устранение неисправностей

Для начала рассмотрим конструкцию самой печи. Основная составляющая этого средства — утеплитель. Эта часть является блоком, отвечающим за подготовку воздуха, поступающего в кабину по трубопроводам.На автомобилях десятого семейства отопитель расположен под капотом. Также печка ВАЗ-2110 не обходится без распределителя, который подает нагретый воздух внутрь автомобиля. Его видно возле приборной панели. Примерно так это выглядит внешне:

Мало кто знает, но при разработке «десятки» печка ВАЗ-2110 не была заимствована у других моделей автомобилей, а создавалась с нуля. Маркируется как обогреватель серии «2110-01». Главное его отличие — наличие испарителя на кондиционере.Но несмотря на то, что при разработке инженеры уделили этой системе большое внимание, от ее внезапной поломки никто не застрахован. Ниже вы найдете решения для устранения различных проблем.

Первая неисправность, с которой столкнулись автомобилисты, — это невозможность регулировки температуры воздуха. В общем, причин этому может быть несколько. Во-первых, могут быть сбои в работе электронного блока управления. Во-вторых, может потребоваться ремонт печки ВАЗ-2110 из-за неисправной заслонки.Но все равно решать проблему нужно.

В случае выхода из строя контроллера нагревателя команда открытия заслонки может не дойти до приборов, поэтому для решения проблемы проверьте датчик температуры воздуха на наличие проблем. Он расположен возле потолочного светильника. Чтобы проверить его состояние, поверните рычаг регулировки температуры из левого в правое положение. В случае, когда воздух начинает нагреваться только в крайней зоне (она отмечена красным цветом), можно сказать, что датчик пора заменить.

Второй случай — устранение поломок в подогревателе (приметы — невозможность всей системы отопления). Если источником всех проблем является агрегат, то может потребоваться замена радиатора ВАЗ-2110. Чтобы проверить состояние системы, нужно снять центральные дефлекторы. Для этого отогните «шатер» крепления и сдвиньте откидную створку вручную. Через последнюю часть можно добраться до источника неисправности. Если неисправность подтверждается, без замены радиатора не обойтись.А это очень сложный процесс, так как разбирается весь ВАЗ-2110. По времени уходит примерно один выходной, а может и больше (все зависит от опыта хозяина).

И последняя неисправность, которая может возникнуть при работе «десятки», это невозможность подачи воздуха вентилятором. Проще говоря, это тот случай, когда от дефлекторов ВАЗ-2110 вытекает небольшой, еле заметный напор воздуха. Эти признаки указывают на выход из строя мотор-редуктора.Диагноз один — вышла из строя печка. Ремонтировать там нечего, нужно просто заменить сломанную деталь, то есть мотор-редуктор. Только тогда система снова обеспечит хорошее давление воздуха.

причин и их устранение. Как переделать ВАЗ 2110?

Проблемы с плохой работой отопителя встречаются не только на отечественной «классике», но и на более современных машинах. ВАЗ-2110 — не исключение. На практике оказывается, что летом, если включить плиту, будет очень жарко, а зимой, наоборот, толк от этого минимальный. Однако сложно сказать, почему это происходит, поэтому необходимо рассмотреть несколько насущных причин и постараться их устранить. Разберемся, почему плохо греет печка ВАЗ-2110 и как с этим бороться.

Немного о конструкции

У модели ВАЗ-2110, максимально приближенной к автомобилям европейской модели, есть много недостатков, особенно по отопителю. В нашем случае он отдельный и состоит из нескольких элементов. Первый, собственно, отопитель, он под капотом.Его задача — подготовить воздух, который будет подаваться в салон. Здесь имеется в виду скорость и температура. Второй элемент находится в салоне, это распределитель воздуха. Если плохо прогреть ВАЗ-2110 (16 клапанов), первое, что нужно понять, какой из двух узлов не работает должным образом. Здесь все достаточно просто. Теперь вы поймете, почему.

Если вы не можете переключить скорость вентилятора, а она в ТЭНе, то логично сделать вывод, что это ваша вина. Конечно, может быть в электронике, но это очень редкий случай. Кстати, очень важно понимать принцип работы печки. Он заключается в том, что вы выставляете температуру, которая с помощью специального датчика сравнивается с той, которая сейчас есть в салоне. Если разница значительная, более 2-3 градусов по Цельсию, то мотор-редуктор управляет заслонками, открывая или закрывая их. Если разница температур больше 5 градусов, то запускается вторая скорость вентилятора, если меньше, то первая. По каналам проходит теплый или холодный воздух. Итак, он идет к боковым передним окнам, лобовым, к ногам и прямо к пассажирам.Причина очень частая, когда печка не греет печку ВАЗ-21103, а стекло выдувается нормально. Здесь причина может быть в забитых воздуховодах. Как их почистить, разберемся чуть позже.

Как переделать печку на ВАЗ-2110?

Если вас принципиально не устраивает работа отопителя на вашем автомобиле, то вы легко можете без проблем поменять его под себя. Если вы столкнулись с проблемой недостаточного обдува, запотевания окон в дождливую погоду, то нужно принять меры. Для начала нужно убедиться, что ТЭН исправен и работает нормально, если нет, то его нужно ремонтировать и только потом начинать активные операции. Основная причина, из-за которой в боковые окна попадает мало воздуха, заключается в том, что большая часть потока теряется в зазоре. Соответственно, нужно разобрать всю панель и использовать пену для устранения утечки воздуха. Сделать это довольно просто. Иногда имеет смысл строить гофру, но на практике это не всегда получается. В лучшем случае там могут согреться только ноги передних пассажиров.

Обратите внимание на то, что нужно доработать и продуть ноги задним пассажирам. Но прежде чем менять печку на ВАЗ-2110, нужно позаботиться о водительском месте. Здесь вам придется разобраться с так называемой елочкой. Как раз в этом случае целесообразно использовать гофру. Во-первых, это даст должный эффект, а во-вторых, займет гораздо меньше места для самой «елочки». Желательно, чтобы трубка была не более 40 миллиметров в диаметре, а при большой длине была гладкой внутри. Иначе при прохождении через него воздуха он может свистеть, что не очень приятно.

Доработка заслонки и нагнетателя

Многие водители могли столкнуться с такой проблемой, что при большом морозе невозможно отрегулировать равномерную подачу теплого воздуха во всех направлениях. Вот и получается, что боковые стекла покрыты льдом и ноги мерзнут. Например, если отопитель ВАЗ-21103 плохо греет, то дело явно в заслонках. Итак, на TS, выпущенных после 2003 года, такой проблемы нет, но для тех, кто раньше сходил с конвейера, это должно будет работать.В этом нет ничего сложного, нужно пропилить обычным пильным полотном по металлическому краю откидной створки (лобовой откидной борт не трогать). Еще можно немного распилить от заслонки, которая подает воздух к боковым окнам. В результате, если поставить заслонку на ноги, примерно 50% уйдет на боковые окна, 25% — на ноги и еще 25% — на лобовое стекло. Если установить в положение на лобовом стекле, дует только оно.

Еще одна причина, по которой отопитель ВАЗ-21103 плохо греет, заключается в том, что не хватает обдува. Давайте доработаем. Для этого вам потребуются пыльники, а также решетка радиатора. С помощью резинки фиксируем решетку к пыльнику, для чего используем любой подходящий клей. С обратной стороны крепим пылезащитный кожух зажимом или стяжкой и радуемся результату. Это решение не подходит для сиденья водителя, так как согреет правую ногу, но для пассажиров оно больше всего. Что ж, теперь пойдем дальше, ведь нам еще есть над чем подумать.

Возможные причины неисправности

Разберем подробнее, почему плохо греет печка ВАЗ-2110.Причины здесь могут быть самыми разнообразными. Одна из самых распространенных — нет охлаждающей жидкости в системе охлаждения двигателя или ее количество упало ниже отметки «минимум». Чтобы узнать, так ли это, необходимо заглянуть в расширительный бачок и проверить уровень, при необходимости долить тосол или тосол. Еще одна очень актуальная причина может быть в самом радиаторе. Он часто выходит из строя и остается холодным, когда должен быть горячим. Нередки случаи, когда «щель» в радиаторе создает щель. Вполне естественно, что при трещине или ямке в корпусе он не нагреется.

Перегрузка воздуха — еще одна причина неисправности радиатора. В лучшем случае его удастся устранить, если вы сядете передними колесами на небольшую возвышенность с среднемоторным двигателем и постойте там несколько минут. Иногда достаточно просто заменить фильтр в салоне. Как видите, не так-то просто понять, почему печка ВАЗ-2110 плохо греет. Причины могут быть и другие, например, в контроллере СКУД или микро-редукторе.Если в некоторых случаях вам нужно потратить всего пять минут на устранение проблемы, в других может потребоваться гораздо больше времени. Посмотрим, что делать, если ТЭН полностью отказывается нормально работать.

Неисправен датчик температуры

Нередко проблема следующего содержания: невозможно правильно отрегулировать температуру в салоне, так как датчик, который находится возле лампы освещения, вышел из строя или не откалиброван. Самая частая проблема — выход из строя блока управления, а также неправильное положение заслонки. К счастью, все это решается достаточно просто, потребуется немного времени и инструмента. В первую очередь необходимо диагностировать исправность датчика температуры. Сделать это можно следующим образом: сдвинуть ручку регулировки нагрева в одну сторону, а затем в противоположную. Температура воздуха, поступающего в кабину, должна быть изменена.

Если температура меняется, но печку ВАЗ-21102 все равно плохо греет, значит дело не в контроллере. В случае, если изменений нет, имеет смысл заменить датчик или просто попробовать его выключить и проверить работоспособность ТЭНа.Если контроллер выключен, в салон будет поступать воздух с температурой, установленной на электронном блоке. Если говорить простыми словами, то на вентиляторе можно отключить режим «А». Ну а теперь давайте рассмотрим еще несколько неисправностей печки на «десятку».

Плохо греет ВАЗ-2110 на холостом ходу

Если вы заметили, что в одно «красивое» утро при прогретом двигателе и включенном отопителе дует холодный воздух, то немедленно необходимо принять меры. Скорее всего, это неисправный термостат или помпа. В принципе устройство печки довольно простое, и дело в том, что горячий антифриз попадает в радиатор печки. Через вентилятор радиатора продувается холодный воздух, который за это время нагревается и проходит в салон. Если в салоне не жарко и даже не течет теплый, то нужно поискать неисправность в каком-то месте. Одной из основных причин может быть сломанная прокладка ГБЦ. В этом случае система будет находиться в кондиционированном состоянии. Сразу обратите внимание на большой круг охлаждения и на исправность термостата.

Но это не самое страшное, что может случиться. Гораздо опаснее ситуация, когда отопитель ВАЗ-2110 (8 клапанов) сильно греется из-за поломки насоса. В этом случае двигатель может перегреться, потому что в системе охлаждения не циркулирует антифриз. Если печка работает в несколько раз хуже, чем раньше, проверьте насос. Неисправный кран — еще одна актуальная причина. В этом случае наливной шланг будет горячим, а выходной — холодным. Если кран не открывается вручную, просто замените его, иногда бывает достаточно прочистить сжатым воздухом.

При выходе из строя мотор-редуктора или подогревателя

В большинстве случаев данный элемент ремонту не подлежит, там его легче заменить. Сделать это очень просто, а теперь рассмотрим последовательность. Если ВАЗ-2110 плохо греет, термостат и помпа тут ни при чем, а воздушной пробки тоже нет, воздух все равно дует холодный или еле теплый, то потребуется замена мотор-редуктора. Для этого снимаем дворники и демонтируем «жабо» (нужно открутить три винта).Далее отсоединяем все провода, которые подходят к мотор-редуктору, и снимаем его. Затем просто подключите новую деталь и с помощью друга вы отрегулируете воздух, поступающий в салон.

Иногда имеет смысл проверить непосредственно нагреватель. Ломается она довольно редко, но от этого никто не застрахован. Чтобы убедиться, что он неисправен или работает нормально, необходимо снять главный дефлектор. Затем нужно разогнуть застежки. Выдвигать заслонку удобнее из моторного отсека. Большое количество накипи, как и при механическом повреждении (трещина, дыра и т. Д.).), указывает на то, что потребуется замена. Помните, что если печка ВАЗ-2110 (инжектор, 8 клапанов) плохо греет, а корпус в радиаторе, вам потребуется полностью разобрать печку, чтобы заменить ее. Сделать это не так-то просто, но при должном старании и свободном времени это можно сделать самостоятельно.

Печка плохо нагревает воздух или недостаточно качественно выдувает

Иногда воздух нагревается очень медленно, что явно не вызывает восторга, особенно в сильные морозы.К тому же бывает, что качество тёплого потока не очень радует. В этом случае необходимо заменить пластиковую заслонку на алюминиевую. Последний несколько дороже, но эффективность его в несколько раз выше. Как показывает практика, многие водители сталкиваются с тем, что заслонка старого образца при работе искривляется, что приводит к потере нагретого воздуха. Если вы готовы платить за тепло в салоне, приобретайте отопитель от ВАЗ-2112. Он несколько лучше, хотя в нем может не быть фильтра очистки или не будет функции рециркуляции (в зависимости от модели).

Еще есть возможность приобрести подогреватель тосола. Он нужен для прогрева двигателя и салона автомобиля. Если вас не устраивает, насколько хорошо воздух доставляется к боковым окнам и под ногами, то вы можете отлично улучшить систему самостоятельно. Как это сделать, мы уже рассказали. Обратите внимание на то, что форсунки либо могут быть чем-то закрыты, либо они забиты. Так, довольно часто водители закрывают коврики, сами того не подозревая. Но все это устраняется довольно просто, нужно лишь немного времени уделить.Как видите, если отопитель ВАЗ-2110 (инжектор) плохо греет, то причин может быть целая масса. Чаще всего можно исправить самому.

О проблемах с заслонкой

Как отмечалось чуть выше, производитель устанавливает амортизаторы двух типов: старого и нового образца. В первом случае это пластик с поролоновым герметиком. Особого качества он не блестит и в процессе эксплуатации быстро выходит из строя. Второй тип более надежен, так как демпфер металлический, а уплотнение — резиновое.Итак, на ВАЗ-2110 есть две заслонки: верхняя и нижняя. Первый отвечает за подачу холодного воздуха в салон, второй — за прием теплого воздуха. Если вы слышите, как заслонка движется во время движения переключателя, но воздух холодный, и дует, и дует, возможно, неисправен привод или сама заслонка. В последнем случае проще всего поменять его на новый. В некоторых случаях имеет смысл использовать клей, например дихлорэтан. Однако нужно понимать, что для этого необходимо разобрать обогреватель, а это трудоемкое занятие.

С помощью контроллера ACS переведите рычаг в минимальное положение. Должен дуть холодный воздух. Если перевести на максимум, а потока не будет, это говорит о неисправности нижней заслонки, которая отвечает за подачу теплого воздуха. Но нужно смотреть, закрывается ли верх. Если нет холодного течения, то закрывается. Еще одна вероятная причина — заклинивание. Бывает из-за банального перекоса или прилипания из-за ржавчины. Можно попробовать снять центральный дефлектор, залезть на заслонку рукой и попробовать там сдвинуть.Другой элемент может быть не полностью открыт или закрыт. В этом случае проще всего заменить демпфер на новый, более качественный.

Вывод

Как видите, если отопитель ВАЗ-2110 плохо греет (карбюратор или инжектор), сначала нужно понять, в чем причина неисправности. Решение этой проблемы может занять как несколько минут (например, отключение датчика температуры), так и целый день (снятие облицовки и ремонт редуктора мини-мотора или его замена).Можно с большой уверенностью сказать, что любая неисправность рано или поздно появится. Дело здесь, скорее, не в халатности водителя, а как сборке. Тем не менее Волжский автозавод производит очень сносную автомобильную технику. Ну в принципе и все, что можно рассказать о том, какие проблемы с печкой и как бороться с такими неисправностями. Каждый случай выхода из строя ТЭН индивидуален, поэтому вы можете не найти решения в этой статье. Тем не менее, здесь описываются наиболее часто встречающиеся проблемы. На ремонте можно сэкономить несколько сотен, а то и тысяч рублей и сделать его своими руками. Взамен вы получите бесценный опыт, который легко сможете использовать в будущем для доработки или ремонта печки вашего автомобиля.

стр >>

Неисправности ВАЗ 2110. Опыт автовладельцев

Полный список неисправностей, которые произошли с моим ВАЗ 2110 за 120 км эксплуатации. Сначала все шло нормально, когда машина была еще новой.Прошло около года, поломок не было, даже удивился, как отечественная машина может так долго служить и не ломаться.

Но, еще не успев подумать, начались первые поломки и неисправности Десятки. Сначала были проблемы с ходовой, где-то через 40 км поменял шаровые опоры, так как стуки от подвески стали становиться все сильнее и сильнее. Но это все мелочи, по сравнению с какими неисправностями приходилось терпеть моим «Жигулям». Проблемы стали появляться и нарастать как снежный ком.Загудели подшипники передней ступицы с левой стороны. Пришлось пойти в сервис и переодеться. После этого пришлось поменять правый подшипник, так как с правой стороны тоже стал доноситься неприятный звук.

Я еле успел отойти от проблем с шасси, как с моей десяткой начались новые проблемы. Теперь это были более серьезные неисправности, например, замена генератора. Пропал заряд АКБ и исправить помогла только замена генератора. Потом пришлось поменять ремень на генераторе ВАЗ 2110, судя по его состоянию, не хватило бы и пары дней.Потом спокойно проехал на своей дюжине несколько тысяч километров, пока на поворотах как влево, так и вправо не начали трескать приводы, а точнее гранаты (ШРУСы) передних колес. Их замена в автосервисе обошлась мне в 3500 рублей. Сам заменять ШРУСы не стал, так как раньше с такими проблемами не сталкивался.

Однажды, уехав в другой город, на трассе оборвался ремень ГРМ, и тогда я понял, что сделал правильный выбор, когда купил себе Десятку с обычным 8-клапанным мотором.Его преимущество перед 16-клапанным в том, что при обрыве ремня ГРМ клапан не прогибается. Слава богу, запасной ремень у меня был с собой, как-то с помощью помощников, которые остановились на трассе, чтобы помочь мне, поменяли ремень ГРМ и я поехал дальше. Была проблема с заржавевшими болтами, но жидкость WD-40 решила. После этого случая теперь всегда ношу ремень с собой, кстати, еще есть запасной ремень для генератора.

Замена лампочек и прочих расходников не беру, так как лампочки менять приходится довольно часто.Масло и фильтр для своей ласточки я менял не так, как написано в инструкции по эксплуатации автомобиля, через 10 км, а в два раза чаще, то есть через 000 км. Просто привычка осталась со времен СССР, когда все было как вода, стоило копейки и брать можно куда угодно. Стараюсь заливать только полусинтетический Mobil Super, двигатель на нем работает просто супер, тихо и плавно, выхлоп идеально чистый, как у новой машины.

За весь период эксплуатации неисправности десятой модели участились, стали выходить из строя те детали, которые по идее должны были проработать еще минимум 5 лет. Например, задние амортизаторы, оба протекали, хотя я никогда не возил большие грузы и вел машину очень аккуратно, по ямкам и плохим дорогам всегда ехал спокойно, не более 40 км / ч. Ладно, стойки просто стучали, но нет, протекли, и кроме замены выхода больше не было. У кого десяток, тот знает, что стоимость этих запчастей очень немаленькая, а если учесть замену, то получается вдвое дороже.

После всех этих неисправностей моя десятка начала новую жизнь, проехав уже более 15 км после последнего ремонта.Поломок больше нет, но состояние кузова авто оставляет желать лучшего, металл отечественного авто не щадит коррозия. Нижние кромки дверей и крыльев уже полностью желтые, а кое-где даже сквозная ржавчина.

Вам придется так путешествовать еще год, а потом придется перекрашивать кузов, либо продавать его в таком состоянии. Нашему автомобилю не помогает даже антикоррозийная обработка, наверное, качество антикоррозийной обработки такое же, как у российского металла.Все-таки пришел к выводу, что для тех денег, за которые я взял десятку, это было слишком дорого. А если посмотреть цены на нынешнее десятое семейство Богдан украинской сборки, то цены на эти автомобили меня еще больше удивляют. Как известно, качество сборки украинских Bogdanov 2110 и 2111 на порядок хуже российской сборки.

АНАЛОГИЧНЫЕ СТАТЬИ

Как удалить воздух из системы охлаждения ВАЗ 2110. Система охлаждения

Сегодня мы рассмотрим все элементы, составляющие контур охлаждения ВАЗ 2106, а главное, узнаем, как заменить охлаждающую жидкость, термостат и водяной насос.На самой первой фотографии видны все элементы системы, по ней теперь будет строиться вся история. Также будет рассказано, как заменить охлаждающую жидкость в системе, а также как избавиться от воздушных пробок.

Схема


Сколько антифриза

По количеству тут все просто — по инструкции нужно 9,85 литра, значит мы покупаем 10 литров охлаждающей жидкости.Когда я шел, я всегда брал с собой запасы, чтобы пополнять запасы в пути. Кстати, если система охлаждения загрязнена, то ее следует промыть водой или специальными средствами. Процедура промывки такая же, как и при замене жидкости — сливаем, заливаем и разбавляем, запускаем двигатель на несколько минут и сливаем. И так несколько раз, пока не увидите, что из радиатора и блока двигателя течет чистая вода.

Воздушный шлюз

Перейдем непосредственно к сути статьи.Удалить воздушную пробку можно тремя способами. Считаю их основными и наиболее доступными. Они основаны на том факте, что воздух легче воды и поэтому собирается в самой высокой точке. Оттуда мы удалим его. Оговорюсь предварительно, что при выполнении работ кран отопителя должен быть полностью открыт (на максимально горячий воздух). Итак, описание первого способа. Подходит для автомобилей, у которых есть возможность отсоединения шланга подогрева дроссельной заслонки или карбюратора (на большинстве автомобилей ВАЗ).Поскольку дроссельная заслонка (карбюратор) является наивысшей точкой в ​​системе охлаждения двигателя, это место является наиболее подходящим для удаления воздуха из системы. Порядок действий следующий. Сначала снимите все защитные кожухи и другие элементы, препятствующие доступу. Затем откручиваем хомут отопительного шланга, снимаем шланг с штуцера. Откручиваем пробку на расширительном бачке и дуем в нее ртом до тех пор, пока антифриз не потечет из дроссельного узла или патрубка. Как только из штуцера или шланга потечет жидкость, быстро верните шланг на место и скрутите все обратно.Эти действия позволяют снять воздушную пробку почти на 100%. Перейдем ко второму способу.

Второй способ аналогичен предыдущему, только не требует продувки в бак. Как и в предыдущем варианте, снять все защиты, прогреть двигатель до рабочей температуры, заклинило. Не откручивая крышку расширительного бачка, снимаем шланг с нагревательного штуцера дроссельного узла. Как только вытечет охлаждающая жидкость, ставим шланг на место и собираем все обратно.

Если с первого раза не сработало, установите шланг на место, открутите крышку бака, закрутите ее и повторите операцию. Как правило, удаление воздушной пробки таким способом получается с первого раза. Не забывайте о мерах безопасности. Охлаждающая жидкость имеет температуру около 90 градусов и находится под давлением, поэтому будьте осторожны и защищайте руки от ожогов любым способом (я надел две перчатки: сначала HB, а сверху резиновые). Перейдем к третьему способу.

Сейчас я расскажу, как снять шлюз без разборки системы.Сразу оговорюсь, что этот способ менее эффективен, чем два предыдущих, но он проще. Суть его в следующем. Необходимо загнать машину в гору, чтобы верхняя крышка радиатора стала наивысшей точкой в ​​системе охлаждения. Снимаем крышку расширительного бачка (если есть, то радиатор), запускаем двигатель и прогреваем до рабочей температуры. Антифриз из бачка должен начать поступать в систему, его нужно долить до необходимого уровня. Чтобы увеличить поток жидкости, нужно увеличить обороты двигателя.В этом случае антифриз может улетучиться резко, и его нужно немедленно долить. Продолжаем операцию до тех пор, пока пузыри из обратной линии не перестанут выходить.

Неисправности


Неисправность

Причина

Средство правовой защиты

Утечка жидкости из крана подогревателя.

Заменить кран.

Хомуты свободные

Затяните хомуты.

Утечка жидкости через насос.

Заменить насос.

Радиатор поврежден.

Заменить радиатор.

Прокладка в головке блока цилиндров повреждена. (Охлаждающая жидкость попадает в двигатель, иногда при работающем двигателе виден густой белый дым).

Заменить прокладку

Перегрев двигателя.

Утечка жидкости из системы охлаждения.

Устранить неисправность и восстановить уровень жидкости в системе.

Воздушная пробка в системе охлаждения двигателя (может образовываться при замене охлаждающей жидкости или при засасывании воздуха через шланги).

Если есть подсос воздуха, то устраните его, затем, открывая крышку расширительного бачка, запустите двигатель и дождитесь, пока из расширительного бачка перестанут выходить пузырьки воздуха, при необходимости долейте охлаждающую жидкость.

Поверхность радиатора загрязнена.

Очистить радиатор.

Неисправен радиатор.

Заменить радиатор.

Неисправен термостат.

Заменить термостат.

Насос неисправен.

Заменить насос.

Способ полоскания

Как промыть СОД?

Вода.
Вода с уксусом и кислотой.
Специальная жидкость для промывки системы охлаждения.

Промывка системы охлаждения водой

Хотя вы можете промывать систему водой, я настоятельно не рекомендую этого делать. Как я уже сказал, он содержит большое количество примесей и солей, образующих накипь. Если другого выхода нет, то используйте хотя бы дистиллированную воду. Система охлаждения промывается дистиллированной водой следующим образом:

Налейте воду в SOD.

Запустите двигатель и дайте ему поработать около получаса.

Затем заглушите двигатель и слейте воду из системы. Повторяйте процедуру до тех пор, пока ваша промывочная жидкость не станет такой же, как перед промывкой. К недостаткам метода можно отнести: образование накипи, невысокий КПД (кипяток не способен растворяться и смывать накипь и другие отложения).

Промывка системы охлаждения водой, кислотой и уксусом

Вода с уксусом и кислотой немного лучше, чем просто вода, потому что благодаря кислотам можно смыть накипь и частично очистить систему охлаждения. Чтобы промыть таким способом систему, приготовьте: каустическую соду, молочную кислоту и уксус. Кислота добавляется аккуратно и понемногу, переборщив, можно попрощаться с пластиковыми и резиновыми частями системы охлаждения. Для полного удаления накипи и грязи требуется 5-10 часов, в течение которых необходимо периодически прогревать двигатель до рабочей температуры. В конце сливается вся жидкость и сливается дистиллят, который используется для окончательной промывки системы охлаждения.

Промывка SOD специальными химикатами

Специалист. средства — самый эффективный и дорогой вариант. Однако за эффективность такой процедуры стоит переплатить. Чистящие средства содержат специальные чистящие средства, активно удаляющие накипь, жир, органические вещества и т. Д.

Промывочные специальные средства делятся на четыре типа: кислотные, щелочные, двухкомпонентные, нейтрального типа.

Кислота и щелочь считаются наименее популярными, и найти их в неразбавленном виде практически невозможно. Это связано с их агрессивным воздействием на всю систему охлаждения, в основном пластмассовые и резиновые изделия.

Двухкомпонентная продукция очень популярна и востребована. Их двухкомпонентный раствор щелочи и кислоты хорошо справляется со своей задачей. Каждый из компонентов заливается в радиатор по очереди.

В составе нейтральных чистящих средств для системы охлаждения нет агрессивных веществ, таких как кислоты или щелочи, и они используются исключительно в профилактических целях.

Как проветрить

Давайте рассмотрим основные и наиболее эффективные способы решения проблемы.

Метод № 1. Действуйте в следующей последовательности:

Снимите пластиковый кожух, установленный на двигателе. Для этого необходимо будет открутить крышку маслозаливного отверстия. После этого снимите крышку (как только крышка была снята, крышку можно вернуть на место, чтобы грязь и пыль не попадали внутрь блока питания).

Найдите трубы, которые отвечают за нагрев дроссельной заслонки. (см. Очистка дроссельной заслонки) Выберите любую и снимите ее. Открутите крышку отверстия расширительного бачка, в котором находится антифриз, и закройте отверстие чистой тряпкой.

Удар внутри бака. Таким образом создается давление, которое выдавливает воздух. Как только охлаждающая жидкость вышла из патрубка, вы успешно избавились от воздуха.

Заменить трубку (чем раньше, тем лучше).В противном случае можно снова поймать порцию воздуха.

Способ №2. Этот вариант намного проще и никуда не надо дуть. Удалите воздух следующим образом:

Прогреть двигатель 10-15 минут, затем выключить;

крышка расширительного бачка остается скрученной;

также (как и в предыдущем способе) снимите одну из форсунок на дроссельном узле;

дождитесь выхода охлаждающей жидкости.

Как только это произойдет, немедленно верните трубку на место и плотно закрепите зажимом.

При выполнении этой операции будьте очень осторожны, так как температура антифриза (антифриза) может достигать 80-90 градусов Цельсия.

Способ № 3. Нельзя не упомянуть еще один простой, но очень эффективный способ избавления от воздушности в системе охлаждения.

Действуйте так:

Найдите крутые горки и встаньте на них так, чтобы передняя часть машины была наивысшей точкой;

поставить автомобиль на ручной тормоз и поставить колесные опоры для предотвращения случайного откатывания;

откручиваем заглушки с радиатора и расширительного бачка;

завести машину и дать прогреться 10-15 минут;

периодически нажимайте педаль акселератора и при необходимости доливайте охлаждающую жидкость в бачок.

Доливайте до тех пор, пока не появятся пузырьки. Только в этом случае работа может считаться завершенной.

Замена форсунок

ПОРЯДОК ВЫПОЛНЕНИЯ

Если в результате проверки, выполненной в соответствии с рекомендациями, приведенными в главе «Текущий уход и техническое обслуживание», вы обнаружите повреждение любого шланга, его необходимо заменить.

Слить жидкость из системы охлаждения (см. Главу Текущий уход и обслуживание). Если вы не собираетесь добавлять новую жидкость в систему, сохраните слитую жидкость для дальнейшего использования.

С помощью плоскогубцев сожмите зажимы стандартных зажимов (или отверткой ослабьте винты зажимов винтового типа — если они установлены). Отодвиньте зажимы в сторону. Осторожно снимите шланг с штуцеров. Новые шланги снять намного легче, чем старые.

Если шланг не выходит из ниппеля, попробуйте его повернуть. Не повредите фитинги, пытаясь снять шланг. Поломка может привести к дорогостоящему ремонту. Учтите, что трубы радиатора довольно хрупкие, поэтому не прилагайте слишком много усилий при снятии с них шлангов.Если шланг все равно не оторвался, отрежьте его, затем отрежьте оставшийся на трубе кусок вдоль и удалите. Стоимость нового шланга несопоставима со стоимостью нового радиатора. Убедитесь, что вы можете купить новый, прежде чем разрезать шланг.

При установке нового шланга сначала установите на него хомуты, затем установите шланг на фитинги. Если изначально были установлены хомуты затяжного типа, замените их винтовыми хомутами. Чтобы облегчить установку жестких шлангов, смочите внутренние поверхности их концов мыльной водой или нагрейте в горячей воде (не погружайте шланг в кипящую воду — он может расслоиться).

После установки шланга на трубы убедитесь, что он правильно проложен в моторном отсеке. Поместите зажимы на концы шланга, проводя их над развальцованными трубами, и затяните их.

Заполните систему охлаждения (см. Раздел Текущий уход и обслуживание головки).

Запустите двигатель и проверьте, нет ли утечек охлаждающей жидкости из обслуживаемого агрегата.

Со временем в системе охлаждения двигателя образуются различные отложения, что является следствием использования некачественных охлаждающих жидкостей (охлаждающих жидкостей).Это приводит к загрязнению каналов и в целом к ​​нарушению циркуляции жидкости во всей системе охлаждения. В результате двигатель начинает греться, печка не греется и т. Д. Этот фотоотчет о самопромывании системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость и залить дистиллированной водой со специальной присадкой, например Hi-Gear.

Затем дайте двигателю поработать некоторое время и слейте воду вместе с грязью и отложениями.

К полностью промыть систему охлаждения двигателя , необходимо:

  • Промыть радиатор … Для этого слить жидкость из системы охлаждения, затем отсоединить шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора и пропустите воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора.
  • Промойте двигатель … Вставьте садовый шланг в выпускное отверстие термостата и пропустите воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
  • Промыть радиатор отопителя … Открыть кран отопителя и отсоединить шланги от отопителя. Подсоедините шланг к одному из штуцеров и промойте струей чистой воды, пока вода не выйдет из другого штуцера чистой.

А теперь о том, как правильно сделать слить и долить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

WARNING
Заменяйте охлаждающую жидкость только при холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней.
При запуске двигателя крышка расширительного бачка должна быть закрыта.

Устанавливаем машину на горизонтальную поверхность, желательно, чтобы передняя часть была немного выше задней.
Отсоединение массы от аккумулятора
(На двигателях ВАЗ-2110, -2112 заглушка на блоке цилиндров легко доступна, а на двигателе ВАЗ-2111 для доступа к ней потребуется снять модуль зажигания.)

А теперь приступим к сливу охлаждающей жидкости

Открытие крышки расширительного бачка


Установив емкость под двигатель, откручиваем сливную пробку на блоке цилиндров


После того, как жидкость перестанет вытекать, открутите сливную пробку на радиаторе снизу, также предварительно подставив емкость для слива охлаждающей жидкости.


После полного слива охлаждающей жидкости закрутите все пробки.

Чтобы предотвратить образование воздушных пробок при заполнении системы охлаждающей жидкостью (охлаждающая жидкость не полностью заполняет систему), необходимо:

  • Если у вас инжекторный двигатель, то ослабьте затяжку хомута и отсоедините шланг подачи охлаждающей жидкости от штуцера обогрева дроссельной заслонки.
  • Если двигатель карбюраторный, отсоедините шланг от штуцера подогрева карбюратора.

Начинаем заливать систему охлаждения двигателя через расширительный бачок, пока его уровень не установится у верхнего края монтажного ремня расширительного бачка. Установите на место крышку расширительного бачка.

Подсоедините шланг обратно к ниппелю обогрева дроссельной заслонки или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и отрицательный провод аккумуляторной батареи.




Запустите двигатель и дайте ему прогреться до рабочей температуры (перед включением вентилятора). Затем остановите двигатель, проверьте уровень охлаждающей жидкости и, при необходимости, долейте до того же уровня.

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе следите за температурой охлаждающей жидкости по манометру. Если стрелка переместилась в красную зону, а вентилятор не включается, включите ТЭН и проверьте поток воздуха через него:

  • — Если воздух теплый / горячий, скорее всего неисправен вентилятор.
  • — если холодно, то причина в воздушной пробке в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Снимите воздушную пробку , вы можете загнать передние колеса на холм и дать двигателю поработать пару минут на средних оборотах.Если это не поможет, воспользуйтесь следующей инструкцией:

  • Отсоединить от пульта (дроссельной заслонки) патрубок, идущий на обратку.
  • Заполнить бачок охлаждающей жидкости.
  • Охлаждающая жидкость должна стекать из штуцера дистанционного управления (патрубок дроссельной заслонки). Если вы запустили, переходите сразу к шагу 6. ​​
  • Запускаем и закрываем шланг пальцем.
  • Ждем пока потечет охлаждающая жидкость от пульта.
  • Закройте штуцер, когда охлаждающая жидкость закончится, и удерживайте, пока охлаждающая жидкость не выйдет из шланга.
  • По мере бега снова надеваем трубу (закручиваем).
  • Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
  • Если дует горячий воздух, то все; если тепло, то возвращаемся на 1.
  • Долить охлаждающую жидкость до нормального уровня.

Для начала разберемся: зачем нужна замена охлаждающей жидкости на ВАЗ 2110, если постоянно следить за ее уровнем и регулярно доливать до отметки на расширительном бачке. Но не все так просто.Важно знать, что антифриз после длительной эксплуатации в системе охлаждения меняет свои свойства. Если летом это не критично, то зимой может замерзнуть и сломаться и радиатор, и блок цилиндров. Длительной эксплуатацией теплоносителя считается более 70 тысяч километров или 4-5 лет эксплуатации. Итак, приступим.

1. Заменять антифриз лучше всего на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу.Но если такой возможности нет, то устанавливаем машину на ровную поверхность. Если участок имеет уклон, то ставим машину так, чтобы уклон был обратным.
2. Отсоедините провод от клеммы аккумулятора.
3. Перед началом замены антифриза убедитесь, что двигатель достаточно остыл.
4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимите модуль зажигания вместе с кронштейном (рис. 1).


6. Установите емкость для слива охлаждающей жидкости под блоком цилиндров и открутите сливную пробку на блоке цилиндров.После того, как антифриз полностью слился, протираем блок цилиндров от остатков антифриза (рис. 3).


7. Далее устанавливаем сливной бачок под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока антифриз полностью не выйдет из системы охлаждения (рис. 4).


8. Если у вас система впрыска, то ослабив и затянув хомут, отсоедините шланг подачи антифриза от нагревательного штуцера дроссельной трубки (рис.5).

Если у вас карбюратор, то отсоедините шланг от штуцера подогрева карбюратора (рис. 6)


Эта процедура необходима для того, чтобы при заполнении охлаждающей жидкостью системы охлаждения из нее выходил воздух и не образовывалась воздушная пробка.
9. Заливаем систему охлаждения, залив антифриз в расширительный бачок, пока его уровень не окажется у верхнего края ремня крепления. Закручиваем пробку расширительного бачка.
Пробка расширительного бачка должна быть затянута плотно, так как при работающем двигателе бак находится под давлением и антифриз может вытекать из-под пробки, либо его можно просто оторвать (рис.7)

10. Подключаем шланги, в зависимости от модели, к штуцеру подогрева трубы дроссельной заслонки
или карбюратора
11. Повторно устанавливаем модуль зажигания на блок цилиндров 2111.
12. Подключаем провод к клемме АКБ.
13. Далее заводим машину, даем прогреться до рабочей температуры и выключаем. Проверяем уровень охлаждающей жидкости и при необходимости доливаем до уровня

При первом запуске двигателя после замены антифриза на ВАЗ 2110, 2112 необходимо следить за температурой охлаждающей жидкости.Если стрелка указателя температуры переместилась в красную зону, а вентилятор не включился, включите ТЭН и проверьте, сколько воздуха проходит через него. Если он греется, то скорее всего неисправен вентилятор, если холодный, то в системе охлаждения образовалась воздушная пробка.

Как снять воздушную пробку с системы охлаждения ВАЗ 2110, 2112

1. Если машина недавно эксплуатировалась, необходимо дождаться, пока она остынет.
2. Открутите крышку расширительного бачка, только на остывшем двигателе, иначе антифриз под давлением может выплескиваться.
3. Отсоединить шланг подачи охлаждающей жидкости от штуцера подогрева дроссельной заслонки
Патрубок, если у вас форсунка

Или отсоедините шланг от штуцера подогрева карбюратора, если у вас карбюратор

Проблемы с сайтом далеко не редкость. Чаще всего автовладельцы обращают внимание на имеющиеся неисправности зимой, когда температура за окнами сильно отличается от комфортной. Одна из возможных причин, если в салон автомобиля вместо горячего воздуха подается поток холодного воздуха, это может быть закупорка воздуха в системе отопления.

В этой статье мы рассмотрим причины проветривания печки ВАЗ-2110, и способы вытеснения воздуха из системы отопления автомобиля.

Причины образования воздушной пробки в системе отопления ВАЗ-2110

Воздушная пробка чаще всего появляется в трубках и шлангах системы охлаждения двигателя. Появление засора негативно скажется не только на работе отопителя, но и на работоспособности двигателя автомобиля. Наполненные воздухом шланги теряют пропускную способность, что провоцирует перегрев силового агрегата, закипание теплоносителя c.Если не выбить шлюз, последствия могут быть самыми разными — от поломки радиатора отопителя до перегрева силового агрегата автомобиля.

Причины засора могут быть разными. Иногда недостаточно просто вытеснить воздух из системы, необходимо устранить первопричину проблемы. Одна из самых популярных причин — неправильная замена охлаждающей жидкости. В такой ситуации достаточно просто снять воздушную пробку, а затем следовать инструкциям производителя при добавлении или замене антифриза.Для правильной работы важно открутить необходимые шланги и фитинги.


Часто причиной проветривания является разгерметизация или повреждение деталей системы охлаждения двигателя и отопления салона. Причина протечки — плохо затянутые хомуты на шлангах и трубах. В результате через небольшие отверстия попадает воздух, и образуются воздушные пробки. В этом случае сначала необходимо проверить надежность крепления шланга, и только после этого необходимо снять заглушку.О наличии поврежденных деталей в системе охлаждения можно определить по следам протекшего антифриза в моторном отсеке. Если такие следы есть, то необходимо найти и заменить пришедший в негодность предмет, иначе после снятия заглушки он появится снова.

Способы проветривания печки ВАЗ-2110

Иногда после добавления или полной замены антифриза. Если при этом радиатор отопителя горячий, то велика вероятность попадания воздуха в отопитель.Если печка ВАЗ-2110 воздушная, для ее нормального функционирования в обязательном порядке необходимо удалить воздух из печки.

Существует несколько эффективных и простых способов решения проблемы, с которыми справится даже начинающий водитель.

Первый вариант предусматривает устранение воздушной пробки с помощью несложных манипуляций в моторном отсеке автомобиля. Для начала нужно открутить пробку расширительного бачка. В моторном отсеке возле радиатора автомобиля нужно найти шланги для подачи и отвода охлаждающей жидкости.Необходимо выпустить воздух резким нажатием на оба шланга на короткое время. После этого накручивается крышка бака и проверяется, снята ли воздушная пробка. Для этого нужно завести машину и включить печку на максимальной скорости. Если проблема не исчезнет, ​​поищите причину в другом месте или попробуйте следующий метод.


Для второго способа нужно найти эстакаду или высокий холм и поставить машину так, чтобы ее передок был как можно выше.После этого нужно завести машину и дать ей поработать несколько минут. Если такие действия не помогли, можно повторить процедуру с добавлением заправки газом педалью газа.

После снятия пробки необходимо долить антифриз в расширительный бачок до нормального уровня и плотно закрыть крышку бачка. Не добавляйте жидкость очень резко, это может спровоцировать повторное появление проветривания.

Третий способ устранения проблемы, при продувке печки ВАЗ-2110, наиболее действенный и действенный.Однако реализовать этот метод несколько сложнее. Для более удобной работы вам может понадобиться помощь друга.

Для начала нужно найти и отсоединить шланг для слива антифриза. Делать это нужно очень осторожно, так как из него или из штуцера может потечь антифриз. Если жидкость вытекла, зажать отверстие пальцем. Если есть воздушная пробка, то антифриз из шланга не потечет.


После этого нужно добавить заранее приготовленный антифриз.Заливать нужно до тех пор, пока он не потечет из шланга или его уровень не достигнет максимального значения в расширительном бачке.

Если охлаждающая жидкость вытекает, это означает, что из системы вышел воздух. Осталось только подсоединить шланг к штуцеру и закрепить хомутом. После этого можно закрыть крышку бачка, запустить двигатель и проверить работу печки.

В случае ситуации, если уровень тосола в баке максимальный, но из шланга он не течет, то вам понадобится помощь друга.Необходимо завести машину и параллельно дырку в шланге плотно зажать пальцем и дождаться, пока из него потечет жидкость. Иногда он начинает вытекать из штуцера быстрее, чем из шланга. В этом случае штуцер нужно закрыть пальцем, и дождаться, пока из шланга потечет тосол. Только после этого можно будет установить шланг на свое место.

ВАЗ 2110 — российский автомобиль

ВАЗ-2110 — переднеприводный автомобиль с кузовом седан Волга нового поколения.

«Десятка» — единственная модель ВАЗ, не получившая названия.

«Жигули», «Самара», «Нива», «снежок» … и оригинальное название не найдено. Но каждая седьмая продаваемая машина в России, включая иномарку, — ВАЗ «десятого» семейства. Три корпуса в одной площадке — неплохой выбор по отечественным меркам. Конечно, многие зарубежные производители предлагают не только седаны, хэтчбеки, универсалы, но и кабриолеты, минивэны, полноприводные версии. Но такое разнообразие характерно даже для следующего ценового диапазона, и в своей нише «десятка» смотрится сильнее иностранных конкурентов.

Самая популярная модель семейства — седан ВАЗ-2110. Кстати, пару лет назад завод принял новое обозначение — Lada 110, но во всех документах остался прежним. Трехтомная коробка в сознании наших людей до сих пор остается респектабельным семейным универсалом или молодежным хэтчбеком.

Родоначальник переднеприводного автомобиля нового поколения — седан ВАЗ 2110 серийно поставляется с 1996 года. В отличие от предыдущих моделей в автомобиле ВАЗ-2110 заложен новый оригинальный дизайн: использование оцинкованной стали для деталей кузова, наиболее подверженных воздействию коррозия, крепление капота на газовые упоры, регулируемая рулевая колонка, бортовая система контроля, система иммобилайзера улавливания паров бензина, вентилируемые дисковые тормоза и ряд других нововведений.Возможна установка кондиционера, который входит в стандартную комплектацию машин. По соотношению цена-качество автомобили относятся к категории ВАЗов высокого ценового диапазона.

Багажник вместительный для своего класса, однако некоторые полезные объемные петли скрывают старомодность и портят форму развитой колесной арки. Нет и полезных мелочей, вроде ушей для крепления багажных сеток, правда, нет самой сетки … Зато есть запасной пример «Самары» получился — в паз обода перекочуют буксирный трос, набор гаечных ключей, пара рабочих перчаток.

Багажник вместительный для своего класса, однако некоторые полезные объемные петли скрывают старомодность и портят форму развитой колесной арки. Нет и полезных мелочей, вроде ушей для крепления багажных сеток, правда, нет самой сетки … Зато есть запасной пример «Самары» получился — в паз обода перекочуют буксирный трос, набор гаечных ключей, пара рабочих перчаток.

«Десятка» изначально комплектовалась только короткокарбюраторным 1,5-литровым 69-сильным двигателем ВАЗ-21083, что в совокупности с высокой степенью унификации ряда узлов и агрегатов (к сожалению не всех) уже выпускаемых автомобилей упростило владельцы первой «десятки» их эксплуатации и обслуживания.Хоть и проблемы с «оригиналом», но из-за дефицитных запчастей (например, расширительный бачок, стойки и т.д.) было мало. А вот характеристики: максимальная скорость 162 км / ч и средний расход топлива 7,5 л / 100 км значительно улучшились (на 12%) по сравнению с моделью 21099, в основном за счет уменьшения коэффициента аэродинамического сопротивления. В настоящее время заменен бензиновый двигатель под капотом двигателей нового поколения с впрыском топлива и электронным управлением.

Модель

с 8 клапанами 79 л.с. 1.5-литровый рабочий с распределенным впрыском топлива имеет индекс ВАЗ 21 102. Этот двигатель обеспечивает адекватные характеристики по мощности (56 кВт) и крутящему моменту (118 Нм) при умеренном расходе топлива. Максимальная скорость автомобиля достигает 170 км / ч, а разгон до «сотни» занимает 14 секунд. Автомобили с этим двигателем, благодаря своей высокой эластичности и тяговитости, особенно хороши для поездок в условиях интенсивного городского движения.

Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем объемом 1 литр.5 литров. мощностью 94 л.с., двухвальный с головкой блока цилиндров, что обеспечивает повышенные характеристики по мощности (69 кВт) и крутящему моменту (130 Нм), что позволяет автомобилю иметь лучшие динамические качества. Автомобиль, оснащенный этим двигателем, имеет индекс ВАЗ 21 103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» составляет всего 12,5 секунды. Эти модификации чаще встречаются на дорогах, так как 2-литровая 150-сильная версия ВАЗ-21 106-STi достаточно экономична, выразительна и дорога. Все-таки после двигателя от Opel X20XEV с 16-клапанной двухвальной ГБЦ и системой впрыска точка может разогнаться до 205 км / ч.С ним стокилометровый барьер преодолевается всего за 9,5 сек. Также существует боевой 240-сильный (!) ВАЗ-21 107 «Ралли» 2.0 V16 со специальным каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км / ч, а для разгона до 100 км / ч требуется всего 7! Но он изготавливается поштучно, а по заказу спортсменов, но стоит — как раллийные иномарки: дорого (22 тысячи долларов). Надо сказать, что некоторые местные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачный вариант или, как вариант, комфортный вариант «десятки», динамика которого при движении резко улучшена.Также существуют полноприводные версии «десятки» спортивной или внедорожной направленности, но они либо экспериментальные, либо мелкосерийные, а потому — дорогие.

Современный дизайн салона (все же не такой точный, как у зарубежных аналогов), хорошая аэродинамика и вместительный багажный отсек (480 литров) с мощностью трансформации (люк на заднем сиденье и крышка багажника, доходящие до бампер, выдерживает длительные нагрузки) высокая степень ремонтопригодности — все в пользу ВАЗ-2110.

Спереди — «десятое» семейство тольяттинцев, спроектированное с помощью листа, это, безусловно, новое слово в отечественном автопроме. Повышенная по сравнению с предыдущими моделями ВАЗ мягкость, плавность хода и устойчивость (за это пришлось заплатить большей «ватностью» рулевого управления, что, впрочем, учтено более высоким классом, в который входила «десятка»). Повышенная топливная экономичность. Но в данном случае — отсутствие опций, незавершенность, некачественные комплектующие. До «мирового класса» еще ой как далеко! Кроме того, из-за «мягкой» подвески и 13-дюймовых колес машина постоянно задевает дорогу, недостаточно сильная защита растений отстойника. Все говорит о том, что идеального баланса между комфортом езды и управляемостью для отечественной машины не найти.

В модельном ряду ОАО «АвтоВАЗ» 2002 г. представлены доработанные ВАЗ-21102 и ВАЗ-21 103. Следующие модификации — «стандарт» (ВАЗ-21 102-00), «норма» (ВАЗ-21 102-01). -21 103 и ВАЗ-01) и «люкс» (ВАЗ-21 102-02-21 103 и ВАЗ-02).

Отличительные особенности: современный дизайн и интерьер автомобиля, улучшенные характеристики ВАЗ-2110 соответствуют новым повышенным требованиям автомобильного рынка.В стандартную «линейку» входят электрические стеклоподъемники, кузовные эмали типа «металлик», кожаный салон сидений и дверей, подголовники на задних сиденьях. Авто в комплектации «Люкс» дополнительно оснащается легкосплавными дисками размерностью 14 дюймов, бортовым компьютером, подогревом передних сидений, наружными зеркалами заднего вида с электроприводом и подогревом сидений, противотуманными фарами.

Помимо базовой серийной модели выпускается малосерийный «заряженный» седан 21 106, ВАЗ седан, протяженность 21 108 Premier Limousine 21 109 Consul. Различные модификации и дочерние предприятия предлагают ВАЗ, поэтому фирма Bronte выпускает бронированные седаны и стретч модификации. Единичные экземпляры доступны в кузове купе 21106К и полноприводном универсале ВАЗ Лада 2111х Тарзан 2. Тюнинговые фирмы предлагают оригинальные комплекты навесного оборудования для тюнинга кузова: Lada Lady, Nike, Courage, Tornado, Sprint, Lada BIS.

В ближайшей перспективе в «десятом» семейном обновлении значится внешний вид (рестайлинг). Так что теперь ВАЗ выпускает модернизированные седаны ОПП под индексами: 2110М и 2110Т.

Лада 111 / ВАЗ-2111


Лада 111 / ВАЗ-2111 — модель автомобиля российского производства АвтоВАЗ, в переднеприводной конфигурации с кузовом универсал (очевидно, модификация на Lada 110).Его производство началось в 1998 году, а в декабре 2009 года материнская компания прекратила его производство, и все станки его производства были переданы на завод в Черкассах; Богдан, который все еще продается; но уже под маркой «Богдан» как «Богдан 2111», с логичными незначительными доработками. [1]

История

В 1998 году Lada 110 претерпела самое важное «изменение»; Из обычного седана он превратился в доработанный универсал. В результате получилась Лада / ВАЗ-2111 , первый российский переднеприводный автомобиль с таким кузовом.В отличие от своего собрата и других автомобилей, которые прошли путь от седана до «грубого универсала», Lada 111 выглядит более гладко, особенно со знакомыми рейлингами на крыше.

В вариантах, продаваемых за пределами европейской части России, карбюратор по-прежнему используется в качестве топливного элемента, и при его производстве это будет единственный автомобиль Lada, оснащенный таким оборудованием. После сотрудничества с GM на Западе были внедрены существенные усовершенствования, такие как системы впрыска, газовые катализаторы и другое стандартное оборудование.

На 2009 год, после почти 10 лет производства; производственная техника передана на «Богдан Авто» в Черкассах; где передняя часть (решетка и фары) была изменена, но его двигатели и оборудование практически такие же, как у модели, сделанной на Lada.

Описание

Его заднее сиденье можно полностью сложить (в соотношении 2: 3), что позволяет садиться как пассажирам, так и крупногабаритным или длинным грузам, а его вместимость можно увеличить, сложив сиденья с 490 до 1420. литров.Благодаря переднему приводу (малый клиренс) и задней двери, низкому профилю атаки от насоса к задней части, Lada 111 имеет уникальную высоту.

При весе более 20 кг от общего веса предыдущей модели, универсал утончен, по сравнению с седаном, его ускорение хорошее, но его устойчивость на поворотах ужасающая.

характеристики

Этот универсал был разработан со следующими вариациями и / или модификациями, многие из которых отличаются друг от друга своей моторизацией, базовые версии включают двигатель, заимствованный из двигателя ВАЗ-21110; и его варианты также рассматривались в соответствии с его отделкой, как в «стандартной», «нормальной» и «люксовой версии» (аналогично линейке седанов в модели ВАЗ-21102) с моторизацией 1. 5 литров и 8 клапанов, «2111» и «максимальная комплектация», «ВАЗ-21113» с «нормальной» и «люксовой» версиями с 16-клапанным двигателем, «2112» ( седан) . Эти двигатели «2111» и «2112» были оснащены системами впрыска и каталитическими газовыми преобразователями на выхлопе (в соответствии со стандартами EURO II).

В дилерских центрах дальнего зарубежья Европейской России в основном были более старые версии, оснащенные карбюраторной системой подачи топлива и адаптированные под двигатели серии ВАЗ-21111, которые были взяты с «2110». двигатель (производство которого будет остановлено до 2002 года).Все уровни оснащения с учетом его крутящего момента будут укомплектованы в короткой «первичной» гамме (3,9 против 3,7 у ВАЗ-2110). Однако с осени 2004 года эти версии оставались в производстве, несмотря на начало производства версий, оснащенных 1,6-литровыми двигателями 21112 (8-клапанный) и 21114 (16-клапанный) .2110.

Универсалы ВАЗ-2111 предлагают больше возможностей для хранения багажа, чем версия седан (Lada 110) или версия хэтчбека (Lada 112), но принадлежат к группе городских автомобилей с ограниченной подвеской для улиц Asphalt, это не позволяет вам получить комфорт, который они предлагают в вашей работе, с некоторым уровнем перегрузки, катаясь, как если бы вы двигались по уздечке. Но эта машина внешне более престижна, чем «загородный» вариант ВАЗ-2104 , и после некоторых доработок ее можно использовать для соревнований с автомобилями аналогичного уровня (что если; в базовых версиях того же, к сожалению, это доступно только из вторых рук).

Дефекты

Подавляющее большинство проблем его использования на соревнованиях связано с использованием механической платформы, аналогичной версии седана, и распространено во многих автомобилях этой конструкции, так как они кажутся «тяжелыми» при подаче их направление (у них тяжелые рули, а подвеска несколько более щадящая благодаря своей надежности; она дала ей большой запас, который был бы предоставлен при ее сборке и проектировании, чтобы попытаться компенсировать этот недостаток.

Варианты

Различные ссылки можно найти в следующих ссылках. [2] [3] [4]

  • Лада / ВАЗ-21111 — рабочий объем 1,5 л, с двигателем с карбюратором;
  • Лада / ВАЗ-21110 — рабочий объем 1,5 л, с 8-клапанным инжекторным двигателем;
  • Лада / ВАЗ-21113 — рабочий объем 1,5 л, с инжекторным 16-клапанным двигателем;
  • Лада / ВАЗ-21112 — 1.

Добавить комментарий

Ваш адрес email не будет опубликован.
