Фильтр нулевого сопротивления плюсы и минусы
Автомобиль рождает во многих водителях неуёмное стремление к экспериментам и модернизациям. Каждый автолюбитель начинает себя мнить как минимум Кулибиным способным изменить динамические и ходовые характеристики транспортного средства.
Зачастую стремление увеличить мощность и динамику автомобиля любыми способами приводят к совершенно противоположному результату. Машина начинает в буквальном смысле «тупить» и значительно ухудшаются прочие показатели.
В любом деле и особенно в таком деликатном, как модернизация отдельных систем автомобиля необходимо соблюдать баланс. Не нужно слепо следовать вредным рекомендациям выполняя работы на свой страх и риск.
Существуют вполне надёжные способы увеличения скоростных и динамических характеристик транспортного средства путём замены штатных элементов. Отдельного внимания заслуживает использование фильтра нулевого сопротивления. Сегодня можно выделить плюсы и минусы фильтра нулевого сопротивления.
Что собой представляет фильтр нулевого сопротивления?
Стандартный воздушный автомобильный фильтр обеспечивает поступление к двигателю очищенного воздуха для образования топливно-воздушной смеси. Он задерживает частицы пыли и прочие вещества содержащихся в окружающем воздухе.
В силу высокой плотности фильтрующего элемента поступающий воздух испытывает существенное сопротивление и за счёт этого он попадает в мотор ограниченным объёмом. Всё это сказывается отрицательным образом на мощности силового агрегата.
Для того чтобы снизить до минимума сопротивление воздуха во время работы двигателя используют фильтры нулевого сопротивления. Его конструкция обеспечивает беспрепятственное поступление воздуха в мотор транспортного средства с необходимым уровнем очистки.
Первоначально фильтры нулевого сопротивления использовались на гоночных автомобилях. Замена штатного фильтрующего элемента давала возможность увеличения мощности двигателя до 5 лошадиных сил.
Для производства фильтра нулевого сопротивления используют хлопковую лёгкую ткань. Материал обрабатывается специальным химическим раствором. Именно он позволяет воздушным массам свободно проникать в двигатель.
Правила ухода за воздушным фильтром нулевого сопротивления
Как и традиционный воздушный фильтр нулевик требует внимательного ухода и бережного отношения. Запас прочности изделия намного больше чем традиционного фильтрующего элемента.
Выделяют следующие правила ухода за фильтром нулевого сопротивления:
- Демонтаж фильтра выполняется осторожно и бережно для предотвращения повреждения;
- Очистку пыли необходимо выполнять используя мягкую щётку;
- После удаления загрязнений обработать фильтр специальной пропиткой;
- Сушить фильтр нужно только естественным способом без нагревательных приборов;
- На поверхности фильтра не должно быть белых пробелов в ином случае обработка пропиткой повторяется.
В принципе ничего сложно нет самое главное не запускать очистку и регулярно выполнять обслуживание.
Если не соблюдать правила, может очень быстро потребоваться его замена.
Фильтр нулевого сопротивления плюсы и минусы
До настоящего времени однозначного мнения насчёт использования фильтра нулевого сопротивления нет. Очень часто на автомобильных форумах разгораются ожесточённые споры на эту тему.
Применение фильтрующего элемента этого типа дало возможность выделить следующие плюсы и минусы:
Плюсы фильтра нулевого сопротивления:
- увеличение мощности мотора;
- уменьшение шумности двигателя;
- возможность самостоятельного изготовления;
Минусы фильтра нулевого сопротивления:
- требует постоянного обслуживания;
- невысокий запас прочности;
- высокая стоимость;
- низкое качество очистки воздуха.
Заключение
Однозначного мнения по использованию фильтра нулевого сопротивления не существует даже среди специалистов. Многие из них считают, что его целесообразно использовать только на гоночных автомобилях, где каждая лошадиная сила мотора на счету.
Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.
Плюсы и минусы фильтра нулевого сопротивления. Установка фильтра нулевого сопротивления
Фильтр нулевого сопротивления является деталью, которая вносит дополнение в двигатель авто при осуществлении тюнинга. Данные элементы вполне доступны потребителю и легко устанавливаются в мотор. Они имеют различные варианты исполнения, а также прилично смотрятся. Изучая все плюсы и минусы фильтра нулевого сопротивления, можно определиться с потребностью монтажа его на мотор автомобиля.
Если вы желаете прибавить несколько «лошадей», то знайте, что почти каждый процесс доработки и тюнинга двигателя не проходит бесследно. А в общем плане совокупности процессов это является заметным увеличением мощностных показателей. Любой тюнинг двигателя не обходится без доработок системы подачи воздуха, от которой зависит КПД мотора. Фильтр нулевого сопротивления, отзывы о котором в основном имеют положительный характер, ввиду своей отличной способности пропускать воздух влияет на образование топливо-воздушной смеси.
Назначение
Попросту говоря, главной функцией какого-либо воздушного фильтра является очистка воздуха от различных нежелательных примесей. Данный элемент должен защищать поршневую группу и цилиндры от возможного попадания в них пыли и влаги.
При этом, имея хорошую защиту, двигатель автомобиля теряет свою мощность. Из-за плотного бумажного фильтрующего материала поток потребляемого воздуха сталкивается с серьезным сопротивлением и хуже проходит через фильтр. Поэтому при высоком сопротивлении теряется и мощность силового агрегата. А в тот момент, когда он засоряется, факт потери мощностных показателей особенно заметен. Нулевой фильтр имеет определенную конструкцию, которая способствует качественной очистке воздуха, но в то же время и существенно уменьшает сопротивление воздушного потока при впуске, что, в свою очередь, способствует увеличению мощности. Как правило, установка фильтра нулевого сопротивления происходит на всех спортивных и гоночных автомобилях, дабы добавить их моторам несколько дополнительных лошадиных сил.
Учитывая то, что данный элемент оснащения двигателя можно легко приобрести в магазинах автозапчастей, многие автомобилисты устанавливают на моторы своих машин нулевые фильтры.
Поддержание его в пригодном состоянии
Как и любой иной элемент, данный фильтр нуждается в очистке. Для этого его необходимо демонтировать и при помощи специальной щеточки осторожно вычистить все поверхности элемента. Далее нужно нанести специальное очищающее средство на поверхность фильтра и десять минут выдержать, пока оно не впитается полностью. После этого фильтрующий элемент следует вымыть и ополоснуть под проточной водой.
Осуществлять сушку детали не рекомендуется при помощи различных нагревательных приборов и устройств, так как возможно деформирование элемента. После просушки монтируем фильтр нулевого сопротивления на карбюратор.
При эксплуатации автомобиля в нормальных климатических условиях промывку рекомендуется делать каждые десять тысяч пробега авто.
При использовании транспорта в менее благоприятных условиях очистку проводят каждые пять тысяч. Осуществив промывку около двадцати раз, элемент следует заменить новым, так как рабочий ресурс полностью исчерпывается.
Плюсы фильтра нулевого сопротивления
Увеличение количества подачи воздуха, проходящего через него, обеспечивает силовую установку большим количеством кислорода, необходимого для нормального сжигания топливной смеси, что в итоге повышает мощность.
Необходимо отметить тот фактор, что, установив фильтр нулевого сопротивления на ВАЗ, ожидать приличной прибавки мощности не следует. На двигателях с малым литражом увеличение мощностных показателей практически незаметно, если, конечно, не рассматривать диагностические показатели в цифровом эквиваленте на специальных стендах. А, к примеру, на агрегатах объемом 3 и более литров фактор увеличения динамических показателей достаточно заметен, именно на таких двигателях раскрываются все положительные качества и преимущества такого элемента очистки воздуха.
Вторым положительным качеством фильтра можно назвать изменение звука работы двигателя, доносящегося из-под капота. Из-за конструктивных особенностей нулевика прослушивается звук, характерный для спортивных авто.
Изменяется и внешний вид двигателя. Некоторые автомобилисты устанавливают такой элемент именно из-за эстетичного вида и агрессивного звука.
Недостатки
Минусы фильтра нулевого сопротивления имеют незначительный характер, но все же они существуют. Во-первых, это необходимость постоянного ухода за состоянием фильтрующего элемента. Вторым негативным фактором можно назвать некачественную очистку воздуха от примесей. Зачастую это может случиться, если элемент недорогой и менее качественный, нежели дорогие аналоги.
Плюсы и минусы фильтра нулевого сопротивления на ВАЗе
Одним из простых способов тюнинга автомобилей ВАЗовских моделей является установка на двигатель нулевого фильтра. При этом цена вопроса не очень велика, а установку можно осуществить самостоятельно.
Смонтировать на мотор фильтр нулевого сопротивления ВАЗ-2110 можно следующим образом. Для начала следует отсоединить резиновый трубопровод от датчика расхода воздуха. Это можно сделать, используя обычную отвертку. Далее нужно демонтировать крепление датчика с корпуса стандартного воздушного фильтра и убрать сам элемент. Затем надо отсоединить отрицательные провода от головки блока цилиндров. К корпусу двигателя прикручиваем кронштейн крепления. Закрепляем болты крепления датчика воздуха к крепежному кронштейну фильтра. Устанавливаем на деталь датчик, и напоследок подсоединяем разъем воздушного датчика. Как смотрится в моторном отсеке фильтр нулевого сопротивления?
Фото указывают на то, что данное приспособление отлично вписывается в общий внешний вид силового агрегата и придает ему некий агрессивный характер.

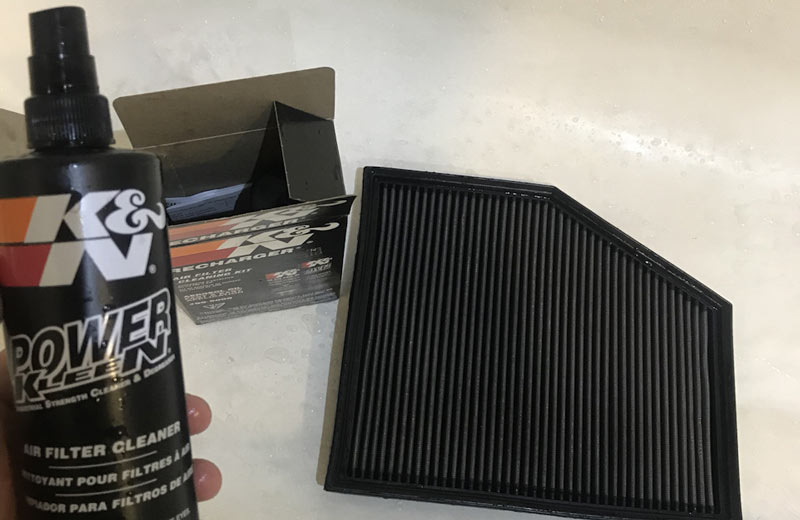

Фильтр K&N
Изделия данного производителя прочно обосновались на автомобильном рынке и имеют огромное количество своих почитателей.
Фильтр нулевого сопротивления K&N был разработан в Калифорнии одноименной компанией для способствования увеличения мощностных значений.
По своим характеристикам изделия данного производителя во многом опережают свои аналоги конкурентных фирм. Как утверждают разработчики, его установка на двигатель увеличит показатели мощности на целых четыре «лошадки». Элемент можно использовать длительное время, а при эксплуатации авто в обычных городских условиях его очистку можно выполнять лишь по истечении 80 тыс. км пробега авто.
Воздушный фильтр нулевого сопротивления K&N изготавливается из чистейшего хлопка.
Основные части элемента состоят из нескольких хлопчатобумажных слоев, которые расположены между двумя алюминиевыми пластинами. Для повышения производительности фильтра его пропитывают специальным маслом, а его конструктивные особенности обеспечивают долговечную и надежную работу на любом двигателе.
Все изделия данного производителя имеют гарантийный срок службы, который, по утверждению инженеров компании, составляет один миллион миль.
Виды
Различают два вида нулевых фильтров, которые отличаются между собой геометрической формой и способом установки.

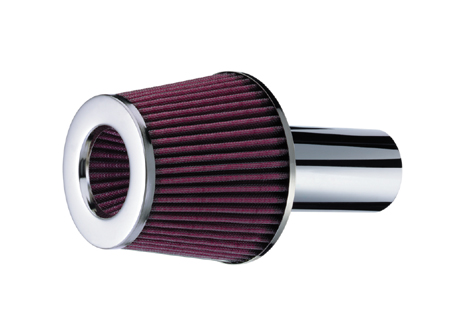

Первые – это конусообразные. Такой вид фильтра очень эффективный, так как располагается под капотом без дополнительного защитного чехла. Также его преимущества увеличиваются с применением к нему гладких патрубков с минимальным количеством изгибов, в отличие от гофрированных. Вторые – элементы, устанавливаемые в штатное посадочное место.
Установка
Как правильно смонтировать фильтр нулевого сопротивления? Отзывы автомобилистов говорят, что для этого желательно подобрать самое «холодное» место под капотом автомобиля. Это нужно для того, чтобы поступаемый воздух был по возможности холодным.
Нежелательно размещать фильтр рядом с радиатором и коллектором выхлопных газов, из-за этого коэффициент полезного действия значительно снижается.
Для ограждения элемента от возможного попадания на него моторного масла рекомендуется установить на него защитный кожух.
Что в итоге?
Рассмотрев плюсы и минусы фильтра нулевого сопротивления, владелец автомобиля будет принимать решение о монтаже этого элемента.
Если все же вы решились оснастить двигатель своего «железного» друга фильтром данной конструкции, то осуществлять подбор и установку нулевика следует с правильным подходом к этой процедуре, дабы не повредить состояние силового агрегата. Профессиональные гоночные автомобили оснащаются таким изделием в стандартном порядке, потому как на их мощных моторах действие его очень заметно. При движении авто на большой скорости поток воздуха создает завихрение во впускном тракте, практически превращаясь в небольшой ураган. За счет этого фактора в системе создается момент вакуума, с которым отлично справляется нулевой фильтр, выпрямляя поток воздуха.
При этом вероятность попадания пыли в цилиндры двигателя очень велика. Для гоночных автомобилей это несущественно, так как почти после каждых соревнований их двигатели подвергаются ремонту и замене поршневой группы.
Заключение
Плюсы и минусы фильтра нулевого сопротивления зависят от качества выполнения и применяемых материалов при изготовлении таковых, от типа самого изделия и двигателя автомобиля.
Поэтому окончательное решение по установке зависит только от вас.
