Как подключить автомагнитолу ваз 2110 своими руками

Установить автомагнитолу на Ваз 2110

В этой статье мы рассмотрим, как подключить автомагнитолу Ваз 2110. Конечно же, процесс этот не сложный, но следует знать основные правила.
К примеру, как сделать так, чтобы после подключения магнитола не разряжала аккумуляторную батарею или же, как подключить автомагнитолу на Ваз 2110, чтобы ей можно было пользоваться даже при выключенном зажигании. Подключение головного устройства АС на этом автомобиле может проходить несколькими способами.

Разъемы

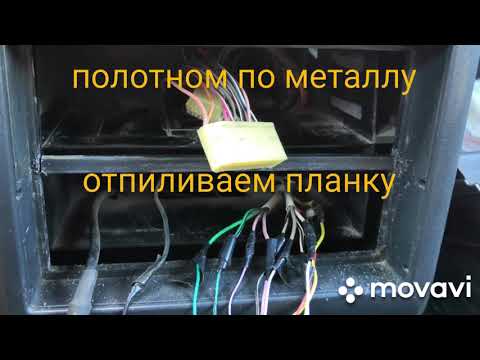

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы.
Следует их уметь различать:

  • Простые разъемы.
  • Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все.
Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Примечание. Специалисты не рекомендуют использовать второй вариант подключения. В крайнем случае, нужно будет дополнительно использовать термоусдочные кембрики и следовать максимальным мерам предосторожности.

Как провести плюс

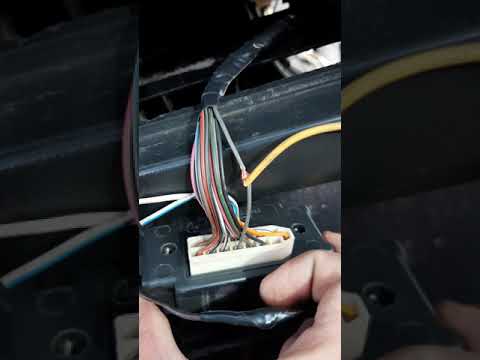

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Примечание. Обязательно нужно учитывать, что диаметр проводки не должен быть меньше разъема автомагнитолы. Некоторые подключают плюсовой провод и от прикуривателя, но это делается в крайних случаях.

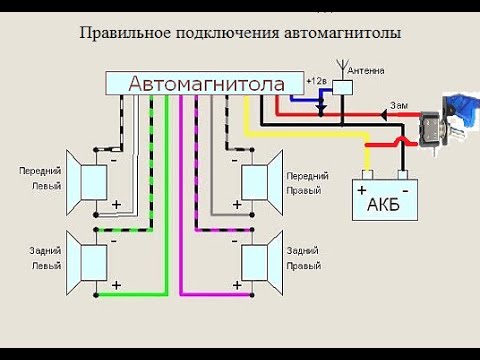

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

  • Черный провод заземляется.
  • Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
  • Красный провод предназначен для включения магнитолы от замка зажигания.
  • Синий провод предназначен для включения антенны либо другого устройства.
  • Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Подключение простым способом

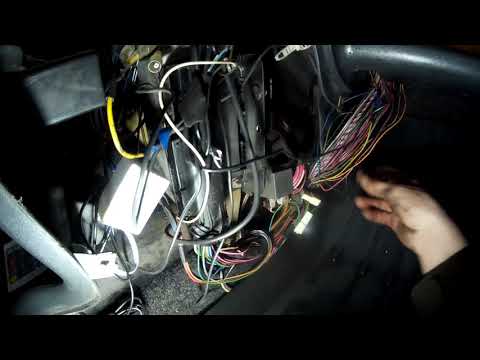

Автомагнитола в ваз 2110

Чтобы грамотно подключить магнитолу в Ваз 2110, следует сделать следующее:

  • Подать плюс на красный и желтый проводы.

Примечание. Не забываем, что желтый провод будет отвечать за питание памяти устройства, а красный – за отключение магнитолы.

  • Чтобы магнитола выключалась после отключения зажигания, нужно красный провод протянуть через замок.

Примечание. Особенности автомобиля Ваз 2110 позволят владельцам не тянуть провод до замка зажигания, а подключиться сразу к пятому контакту колодки.

Но и такое подключение имеет недостатки. В частности, нужно оставлять вместе с пассажиром ключ зажигания, чтобы тот мог слушать музыку, если водителя нет.
Кроме того, прослушивание автомагнитолы при включенном зажигании значительно увеличивает электропотребление.

Сложный способ подключения

Как закрепить автомагнитолу Ваз

Данный способ более правильный:

  • Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
  • Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
  • Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации.

Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.

  • Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
  • Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Примечание. И у этой схемы есть недостаток. Это повышенное потребление энергии за счет дополнительного реле, который будет включен постоянно вместе с магнитолой.

Как проверить утечку тока

Проверка утечки тока

Как известно, любой автомобиль, в том числе и Ваз 2110 имеет минимальный ток утечки. Он составляет порядка 50-80 мА.
Итак:

  • Сигнализация потребляет около 20 мА.
  • Контролер системы впрыска – 5 мА.
  • Автомагнитола – около 3 мА.

Как правило, такие утечки считаются нормой и АКБ в этом случае способно прослужить несколько лет, не подводя владельца транспортного средства.

Примечание. Если утечка превышает значение в 80 мА, пора бить тревогу и искать причину.

Замер утечки тока

В нашей статье мы не будем подробно останавливаться на замере утечки, а приведем лишь общие рекомендации, как и что делать.
В основном, все будет касаться автомагнитолы:

  • Мультиметр ставим на режим 10/20 Ампер.
  • Черный щуп втыкаем в отверстие СОМ.
  • Красный щуп в отверстие 10

Примечание. Рекомендуется для проверки вытащить батарейку из пульта ДУ телевизора и замерить ток КЗ. На самой АКБ замерять ток КЗ запрещается!

  • Идем дальше и снимаем клемму с АКБ.
  • Один из проводов прибора подключаем к батарее.
  • Другой щуп ставится на снятый с АКБ провод.
  • Смотрим на значение и определяем.

Примечание. Если ток утечки идет от автомагнитолы, то, скорее всего, значение будет 520 мА.

В заключении

Описанные выше схемы помогут подключить магнитолу в Ваз 2110 так, в соответствии с ситуацией. Сначала можно попробовать подключить по простой схеме и если все получится, то в дальнейшем поменять на более сложную.
Важно помнить, что провода следует хорошенько изолировать. В противном случае, есть большой риск короткого замыкания.
Приведенная инструкция не единственная в своем роде. В процессе работ рекомендуется использовать фото или видео – материалы, дающие практическое понимание.
Цена на подключение автомагнитолы в специальных сервисах сегодня довольно высока, и научиться делать все своими руками будет очень актуально.
